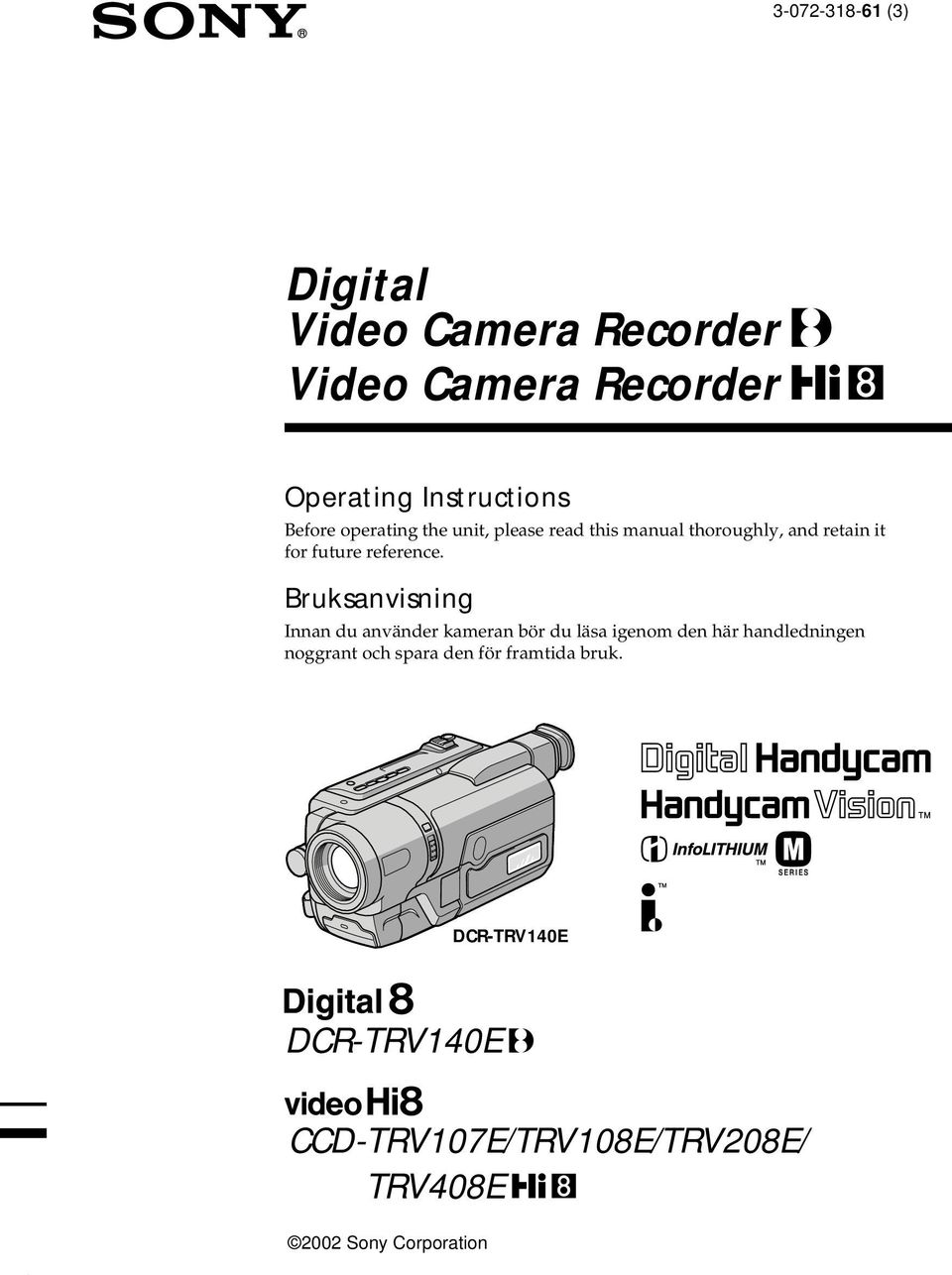

1 (3) Digital Video Camera Recorder Video Camera Recorder Operating Instructions Before operating the unit, please read this manual thoroughly, and retain it for future reference. Bruksanvisning Innan du använder kameran bör du läsa igenom den här handledningen noggrant och spara den för framtida bruk. DCR-TRV140E DCR-TRV140E CCD-TRV107E/TRV108E/TRV208E/ TRV408E 2002 Sony Corporation

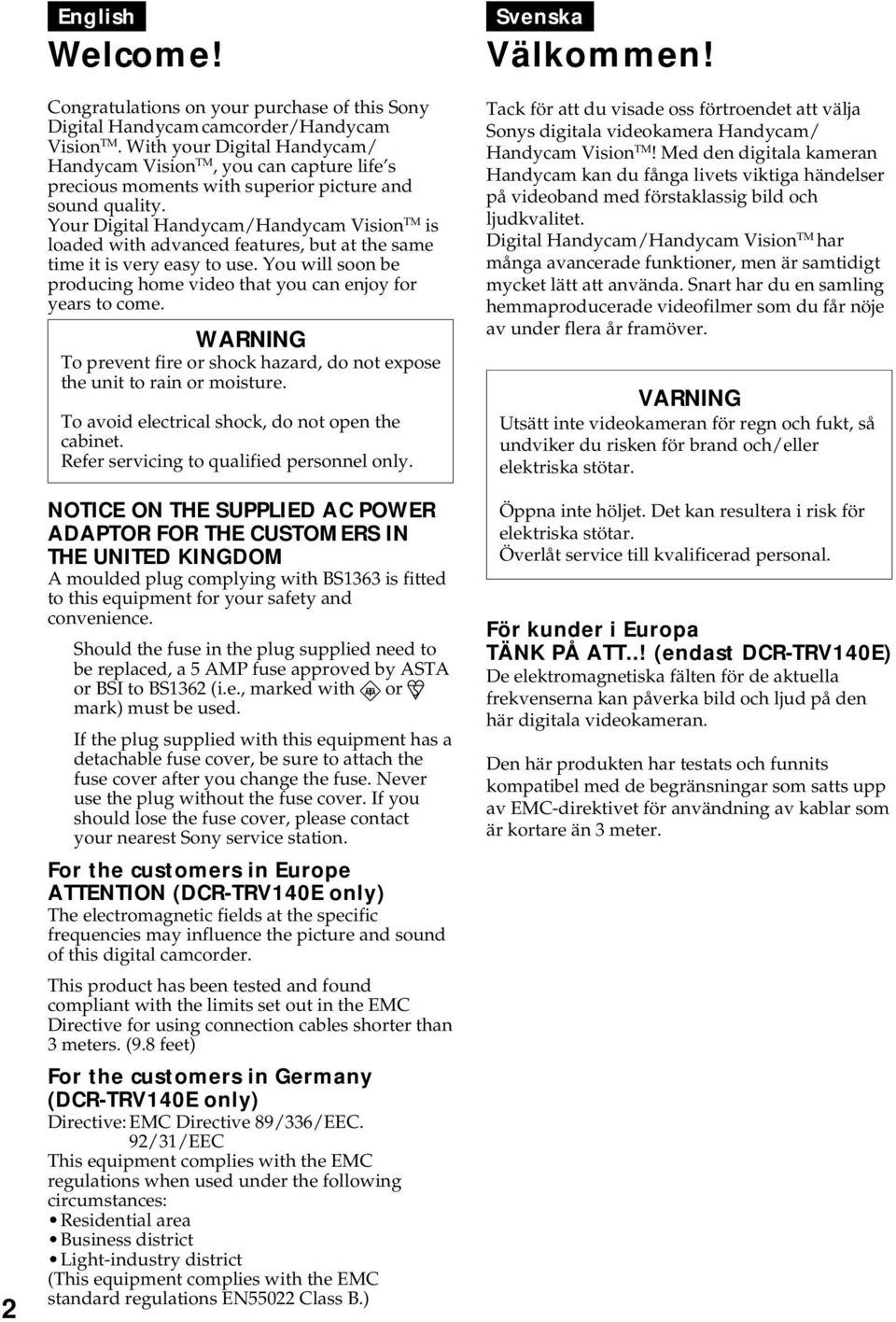

2 2 English Welcome! Congratulations on your purchase of this Sony Digital Handycam camcorder/handycam Vision TM. With your Digital Handycam/ Handycam Vision TM, you can capture life s precious moments with superior picture and sound quality. Your Digital Handycam/Handycam Vision TM is loaded with advanced features, but at the same time it is very easy to use. You will soon be producing home video that you can enjoy for years to come. WARNING To prevent fire or shock hazard, do not expose the unit to rain or moisture. To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only. NOTICE ON THE SUPPLIED AC POWER ADAPTOR FOR THE CUSTOMERS IN THE UNITED KINGDOM A moulded plug complying with BS1363 is fitted to this equipment for your safety and convenience. Should the fuse in the plug supplied need to be replaced, a 5 AMP fuse approved by ASTA or BSI to BS1362 (i.e., marked with or mark) must be used. If the plug supplied with this equipment has a detachable fuse cover, be sure to attach the fuse cover after you change the fuse. Never use the plug without the fuse cover. If you should lose the fuse cover, please contact your nearest Sony service station. For the customers in Europe ATTENTION (DCR-TRV140E only) The electromagnetic fields at the specific frequencies may influence the picture and sound of this digital camcorder. This product has been tested and found compliant with the limits set out in the EMC Directive for using connection cables shorter than 3 meters. (9.8 feet) For the customers in Germany (DCR-TRV140E only) Directive: EMC Directive 89/336/EEC. 92/31/EEC This equipment complies with the EMC regulations when used under the following circumstances: Residential area Business district Light-industry district (This equipment complies with the EMC standard regulations EN55022 Class B.) Svenska Välkommen! Tack för att du visade oss förtroendet att välja Sonys digitala videokamera Handycam/ Handycam Vision TM! Med den digitala kameran Handycam kan du fånga livets viktiga händelser på videoband med förstaklassig bild och ljudkvalitet. Digital Handycam/Handycam Vision TM har många avancerade funktioner, men är samtidigt mycket lätt att använda. Snart har du en samling hemmaproducerade videofilmer som du får nöje av under flera år framöver. VARNING Utsätt inte videokameran för regn och fukt, så undviker du risken för brand och/eller elektriska stötar. Öppna inte höljet. Det kan resultera i risk för elektriska stötar. Överlåt service till kvalificerad personal. För kunder i Europa TÄNK PÅ ATT..! (endast DCR-TRV140E) De elektromagnetiska fälten för de aktuella frekvenserna kan påverka bild och ljud på den här digitala videokameran. Den här produkten har testats och funnits kompatibel med de begränsningar som satts upp av EMC-direktivet för användning av kablar som är kortare än 3 meter.

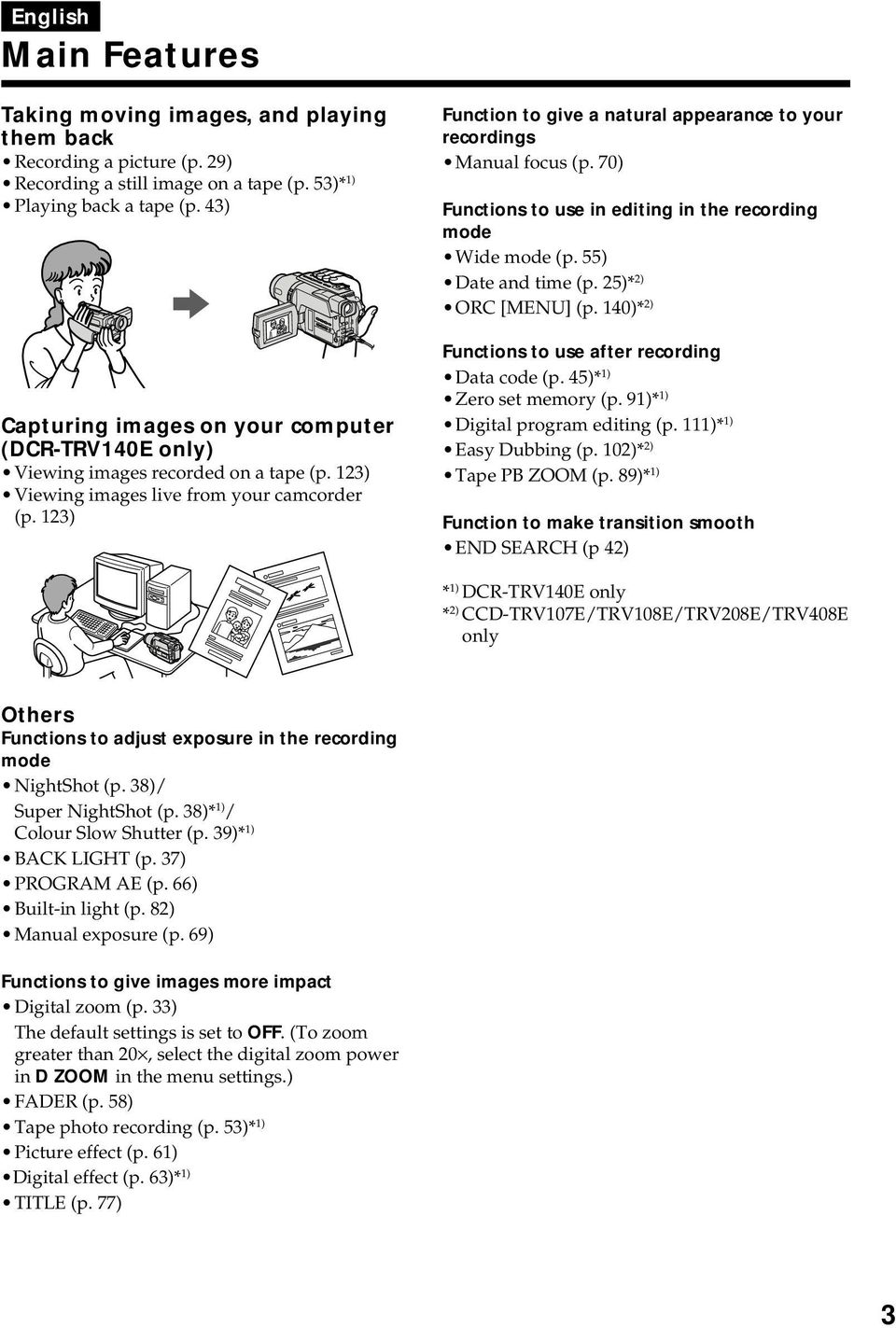

3 English Main Features Taking moving images, and playing them back Recording a picture (p. 29) Recording a still image on a tape (p. 53)* 1) Playing back a tape (p. 43) Capturing images on your computer (DCR-TRV140E only) Viewing images recorded on a tape (p. 123) Viewing images live from your camcorder (p. 123) Function to give a natural appearance to your recordings Manual focus (p. 70) Functions to use in editing in the recording mode Wide mode (p. 55) Date and time (p. 25)* 2) ORC [MENU] (p. 140)* 2) Functions to use after recording Data code (p. 45)* 1) Zero set memory (p. 91)* 1) Digital program editing (p. 111)* 1) Easy Dubbing (p. 102)* 2) Tape PB ZOOM (p. 89)* 1) Function to make transition smooth END SEARCH (p 42) * 1) DCR-TRV140E only * 2) CCD-TRV107E/TRV108E/TRV208E/TRV408E only Others Functions to adjust exposure in the recording mode NightShot (p. 38)/ Super NightShot (p. 38)* 1) / Colour Slow Shutter (p. 39)* 1) BACK LIGHT (p. 37) PROGRAM AE (p. 66) Built-in light (p. 82) Manual exposure (p. 69) Functions to give images more impact Digital zoom (p. 33) The default settings is set to OFF. (To zoom greater than 20, select the digital zoom power in D ZOOM in the menu settings.) FADER (p. 58) Tape photo recording (p. 53)* 1) Picture effect (p. 61) Digital effect (p. 63)* 1) TITLE (p. 77) 3

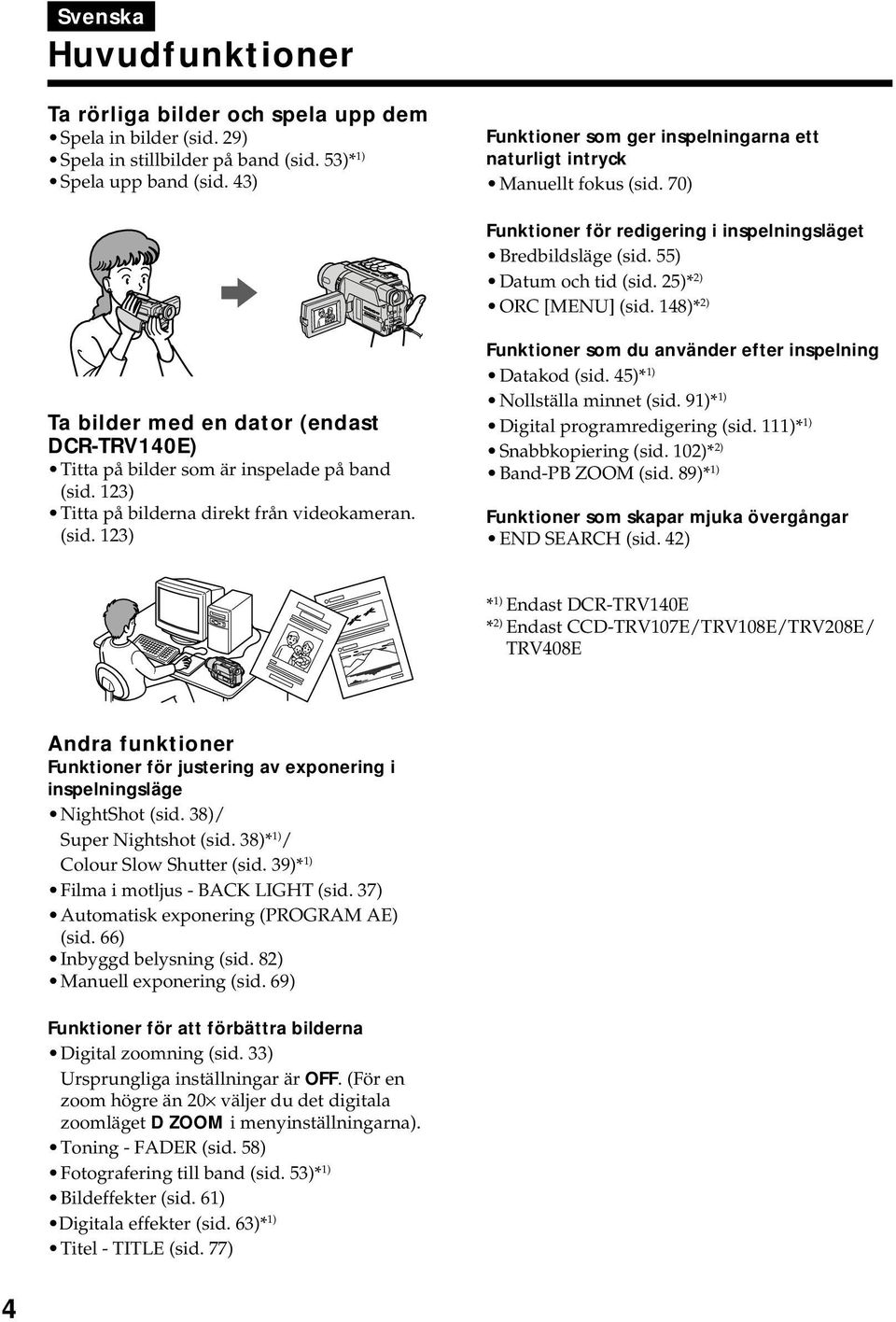

4 Svenska Huvudfunktioner Ta rörliga bilder och spela upp dem Spela in bilder (sid. 29) Spela in stillbilder på band (sid. 53)* 1) Spela upp band (sid. 43) Funktioner som ger inspelningarna ett naturligt intryck Manuellt fokus (sid. 70) Funktioner för redigering i inspelningsläget Bredbildsläge (sid. 55) Datum och tid (sid. 25)* 2) ORC [MENU] (sid. 148)* 2) Ta bilder med en dator (endast DCR-TRV140E) Titta på bilder som är inspelade på band (sid. 123) Titta på bilderna direkt från videokameran. (sid. 123) Funktioner som du använder efter inspelning Datakod (sid. 45)* 1) Nollställa minnet (sid. 91)* 1) Digital programredigering (sid. 111)* 1) Snabbkopiering (sid. 102)* 2) Band-PB ZOOM (sid. 89)* 1) Funktioner som skapar mjuka övergångar END SEARCH (sid. 42) * 1) Endast DCR-TRV140E * 2) Endast CCD-TRV107E/TRV108E/TRV208E/ TRV408E Andra funktioner Funktioner för justering av exponering i inspelningsläge NightShot (sid. 38)/ Super Nightshot (sid. 38)* 1) / Colour Slow Shutter (sid. 39)* 1) Filma i motljus - BACK LIGHT (sid. 37) Automatisk exponering (PROGRAM AE) (sid. 66) Inbyggd belysning (sid. 82) Manuell exponering (sid. 69) Funktioner för att förbättra bilderna Digital zoomning (sid. 33) Ursprungliga inställningar är OFF. (För en zoom högre än 20 väljer du det digitala zoomläget D ZOOM i menyinställningarna). Toning - FADER (sid. 58) Fotografering till band (sid. 53)* 1) Bildeffekter (sid. 61) Digitala effekter (sid. 63)* 1) Titel - TITLE (sid. 77) 4

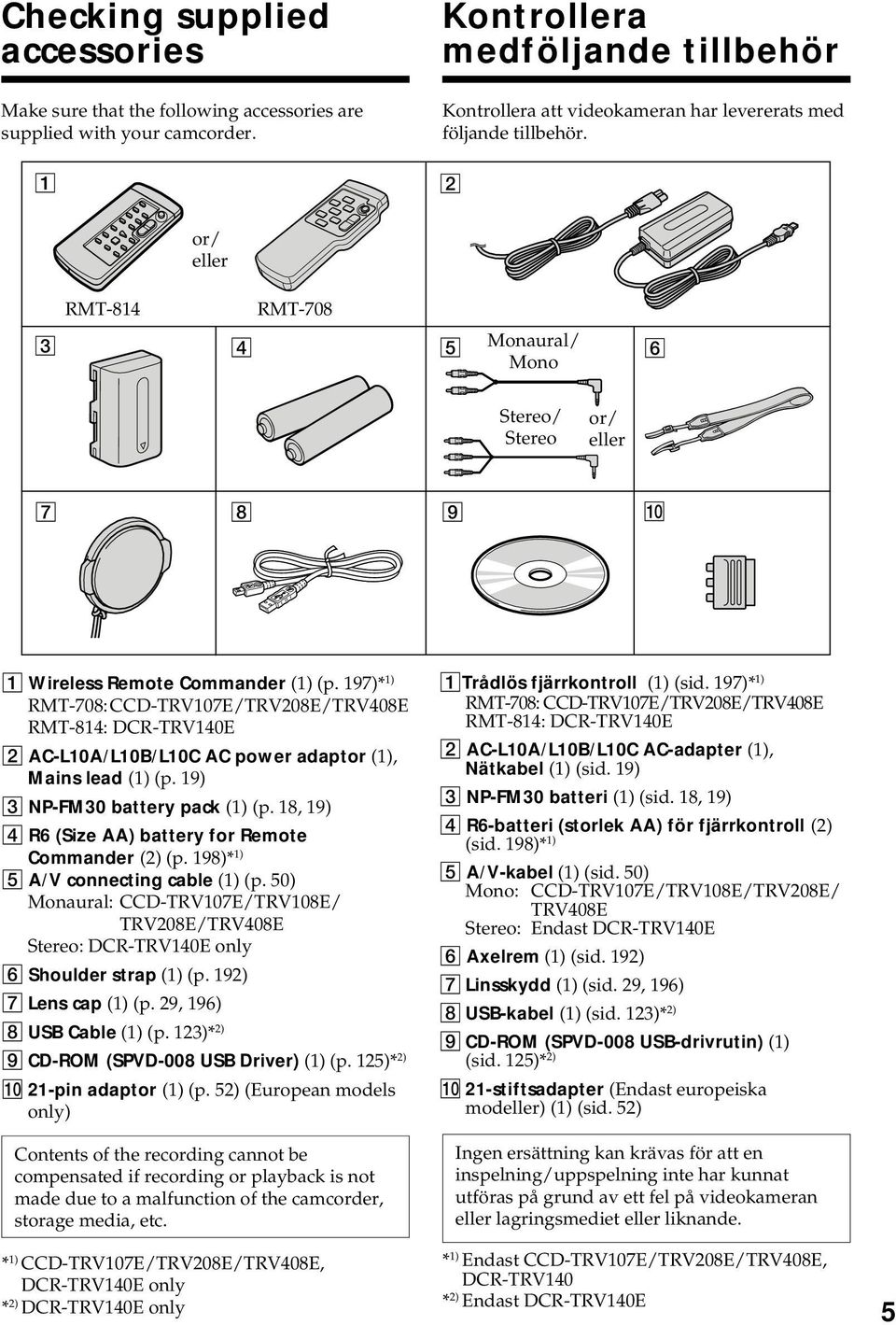

5 Checking supplied accessories Make sure that the following accessories are supplied with your camcorder. Kontrollera medföljande tillbehör Kontrollera att videokameran har levererats med följande tillbehör. 1 2 RMT-814 or/ eller RMT Monaural/ 6 Mono Stereo/ Stereo or/ eller Getting started Komma igång q; 1 Wireless Remote Commander (1) (p. 197)* 1) RMT-708: CCD-TRV107E/TRV208E/TRV408E RMT-814: DCR-TRV140E 2 AC-L10A/L10B/L10C AC power adaptor (1), Mains lead (1) (p. 19) 3 NP-FM30 battery pack (1) (p. 18, 19) 4 R6 (Size AA) battery for Remote Commander (2) (p. 198)* 1) 5 A/V connecting cable (1) (p. 50) Monaural: CCD-TRV107E/TRV108E/ TRV208E/TRV408E Stereo: DCR-TRV140E only 6 Shoulder strap (1) (p. 192) 7 Lens cap (1) (p. 29, 196) 8 USB Cable (1) (p. 123)* 2) 9 CD-ROM (SPVD-008 USB Driver) (1) (p. 125)* 2) q; 21-pin adaptor (1) (p. 52) (European models only) Contents of the recording cannot be compensated if recording or playback is not made due to a malfunction of the camcorder, storage media, etc. * 1) CCD-TRV107E/TRV208E/TRV408E, DCR-TRV140E only * 2) DCR-TRV140E only 1Trådlös fjärrkontroll (1) (sid. 197)* 1) RMT-708: CCD-TRV107E/TRV208E/TRV408E RMT-814: DCR-TRV140E 2 AC-L10A/L10B/L10C AC-adapter (1), Nätkabel (1) (sid. 19) 3 NP-FM30 batteri (1) (sid. 18, 19) 4 R6-batteri (storlek AA) för fjärrkontroll (2) (sid. 198)* 1) 5 A/V-kabel (1) (sid. 50) Mono: CCD-TRV107E/TRV108E/TRV208E/ TRV408E Stereo: Endast DCR-TRV140E 6 Axelrem (1) (sid. 192) 7 Linsskydd (1) (sid. 29, 196) 8 USB-kabel (1) (sid. 123)* 2) 9 CD-ROM (SPVD-008 USB-drivrutin) (1) (sid. 125)* 2) q; 21-stiftsadapter (Endast europeiska modeller) (1) (sid. 52) Ingen ersättning kan krävas för att en inspelning/uppspelning inte har kunnat utföras på grund av ett fel på videokameran eller lagringsmediet eller liknande. * 1) Endast CCD-TRV107E/TRV208E/TRV408E, DCR-TRV140 * 2) Endast DCR-TRV140E 5

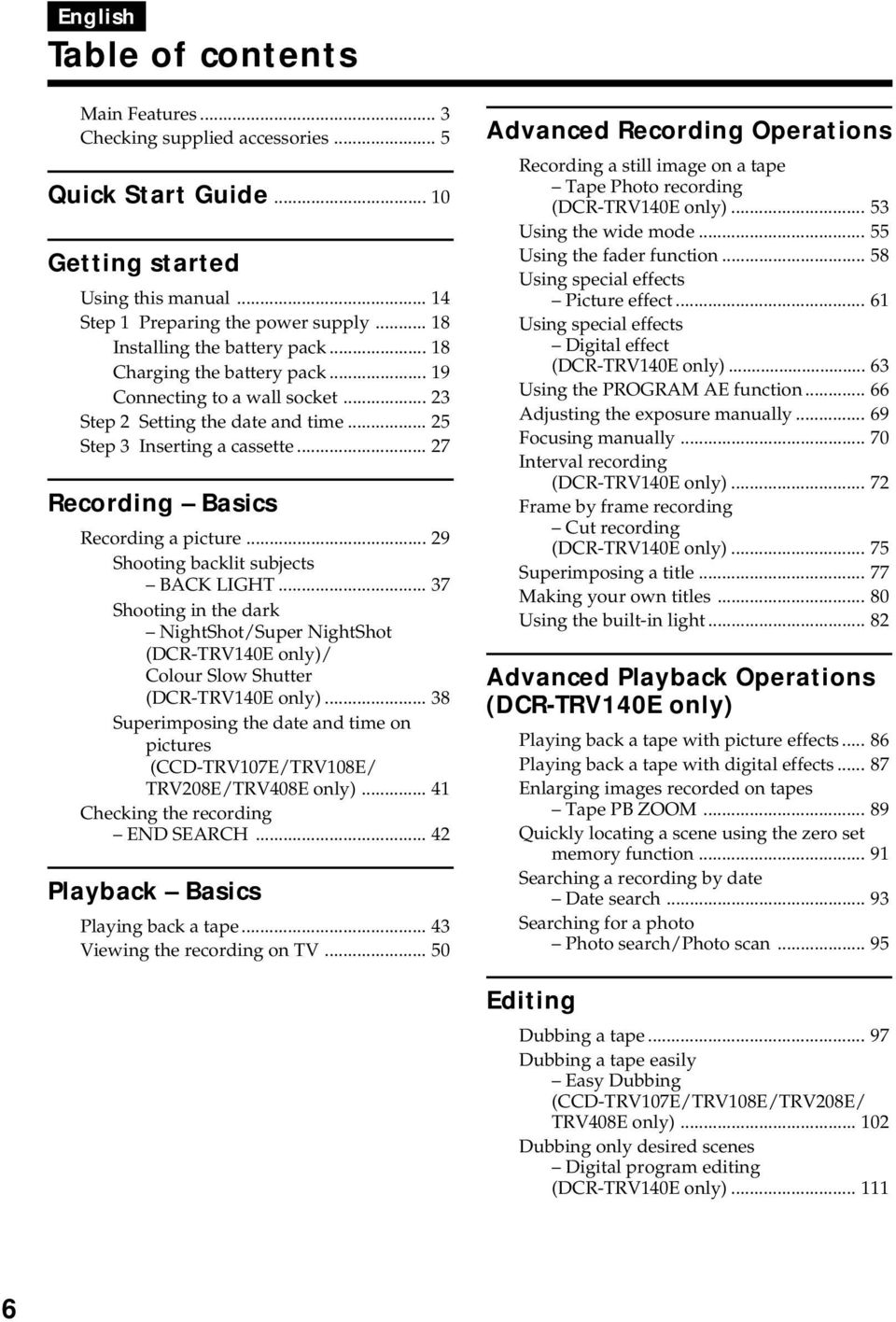

6 English Table of contents Main Features... 3 Checking supplied accessories... 5 Quick Start Guide Getting started Using this manual Step 1 Preparing the power supply Installing the battery pack Charging the battery pack Connecting to a wall socket Step 2 Setting the date and time Step 3 Inserting a cassette Recording Basics Recording a picture Shooting backlit subjects BACK LIGHT Shooting in the dark NightShot/Super NightShot (DCR-TRV140E only)/ Colour Slow Shutter (DCR-TRV140E only) Superimposing the date and time on pictures (CCD-TRV107E/TRV108E/ TRV208E/TRV408E only) Checking the recording END SEARCH Playback Basics Playing back a tape Viewing the recording on TV Advanced Recording Operations Recording a still image on a tape Tape Photo recording (DCR-TRV140E only) Using the wide mode Using the fader function Using special effects Picture effect Using special effects Digital effect (DCR-TRV140E only) Using the PROGRAM AE function Adjusting the exposure manually Focusing manually Interval recording (DCR-TRV140E only) Frame by frame recording Cut recording (DCR-TRV140E only) Superimposing a title Making your own titles Using the built-in light Advanced Playback Operations (DCR-TRV140E only) Playing back a tape with picture effects Playing back a tape with digital effects Enlarging images recorded on tapes Tape PB ZOOM Quickly locating a scene using the zero set memory function Searching a recording by date Date search Searching for a photo Photo search/photo scan Editing Dubbing a tape Dubbing a tape easily Easy Dubbing (CCD-TRV107E/TRV108E/TRV208E/ TRV408E only) Dubbing only desired scenes Digital program editing (DCR-TRV140E only)

7 PC Connection (DCR-TRV140E only) Viewing images using your computer USB Streaming (Windows users only) Customising Your Camcorder Changing the menu settings Troubleshooting Types of trouble and their solutions Self-diagnosis display Warning indicators and messages Additional Information About video cassettes About the InfoLITHIUM battery pack About i.link Using your camcorder abroad Maintenance information and precautions Specifications Quick Reference Identifying the parts and controls Index

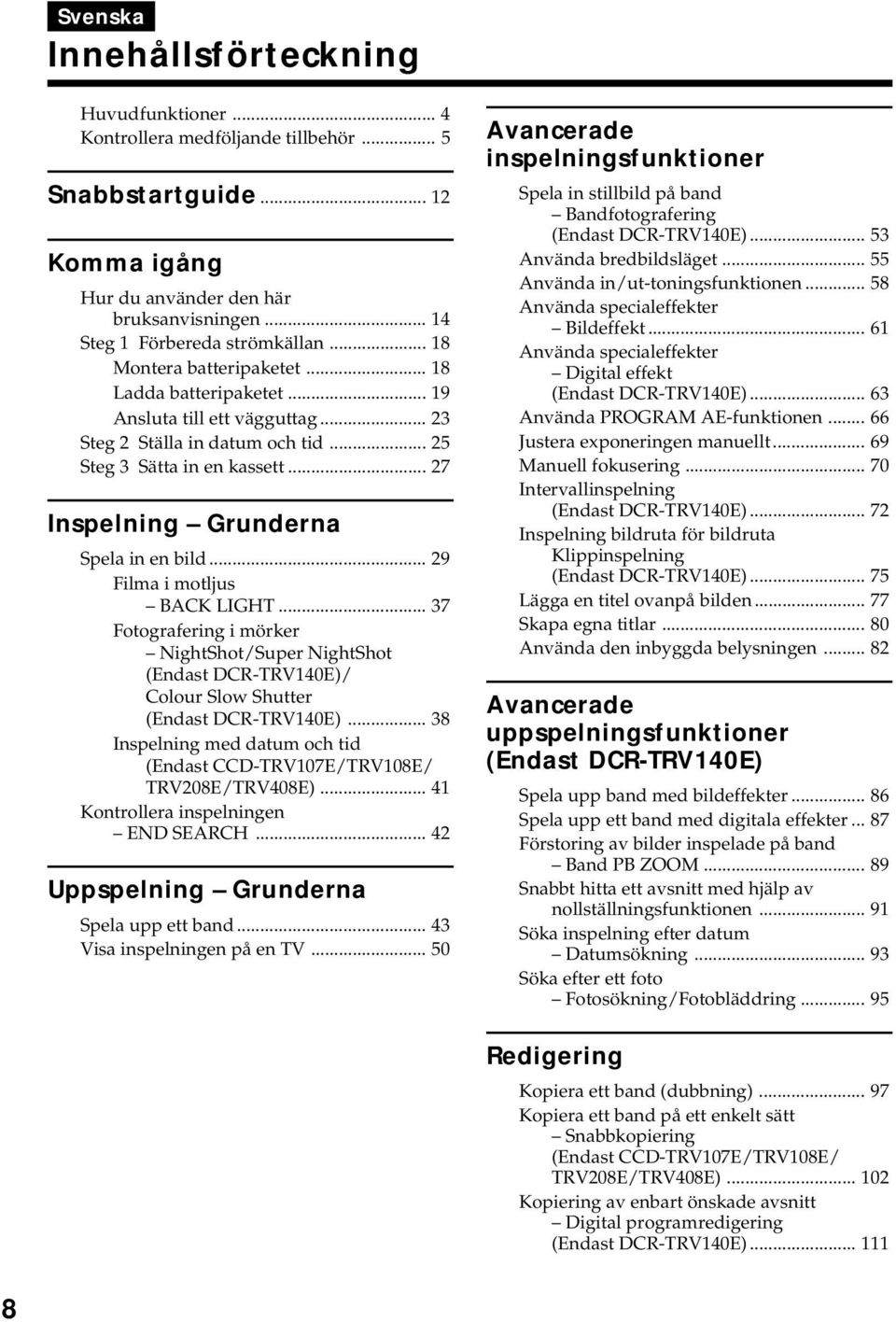

8 Svenska Innehållsförteckning Huvudfunktioner... 4 Kontrollera medföljande tillbehör... 5 Snabbstartguide Komma igång Hur du använder den här bruksanvisningen Steg 1 Förbereda strömkällan Montera batteripaketet Ladda batteripaketet Ansluta till ett vägguttag Steg 2 Ställa in datum och tid Steg 3 Sätta in en kassett Inspelning Grunderna Spela in en bild Filma i motljus BACK LIGHT Fotografering i mörker NightShot/Super NightShot (Endast DCR-TRV140E)/ Colour Slow Shutter (Endast DCR-TRV140E) Inspelning med datum och tid (Endast CCD-TRV107E/TRV108E/ TRV208E/TRV408E) Kontrollera inspelningen END SEARCH Uppspelning Grunderna Spela upp ett band Visa inspelningen på en TV Avancerade inspelningsfunktioner Spela in stillbild på band Bandfotografering (Endast DCR-TRV140E) Använda bredbildsläget Använda in/ut-toningsfunktionen Använda specialeffekter Bildeffekt Använda specialeffekter Digital effekt (Endast DCR-TRV140E) Använda PROGRAM AE-funktionen Justera exponeringen manuellt Manuell fokusering Intervallinspelning (Endast DCR-TRV140E) Inspelning bildruta för bildruta Klippinspelning (Endast DCR-TRV140E) Lägga en titel ovanpå bilden Skapa egna titlar Använda den inbyggda belysningen Avancerade uppspelningsfunktioner (Endast DCR-TRV140E) Spela upp band med bildeffekter Spela upp ett band med digitala effekter Förstoring av bilder inspelade på band Band PB ZOOM Snabbt hitta ett avsnitt med hjälp av nollställningsfunktionen Söka inspelning efter datum Datumsökning Söka efter ett foto Fotosökning/Fotobläddring Redigering Kopiera ett band (dubbning) Kopiera ett band på ett enkelt sätt Snabbkopiering (Endast CCD-TRV107E/TRV108E/ TRV208E/TRV408E) Kopiering av enbart önskade avsnitt Digital programredigering (Endast DCR-TRV140E)

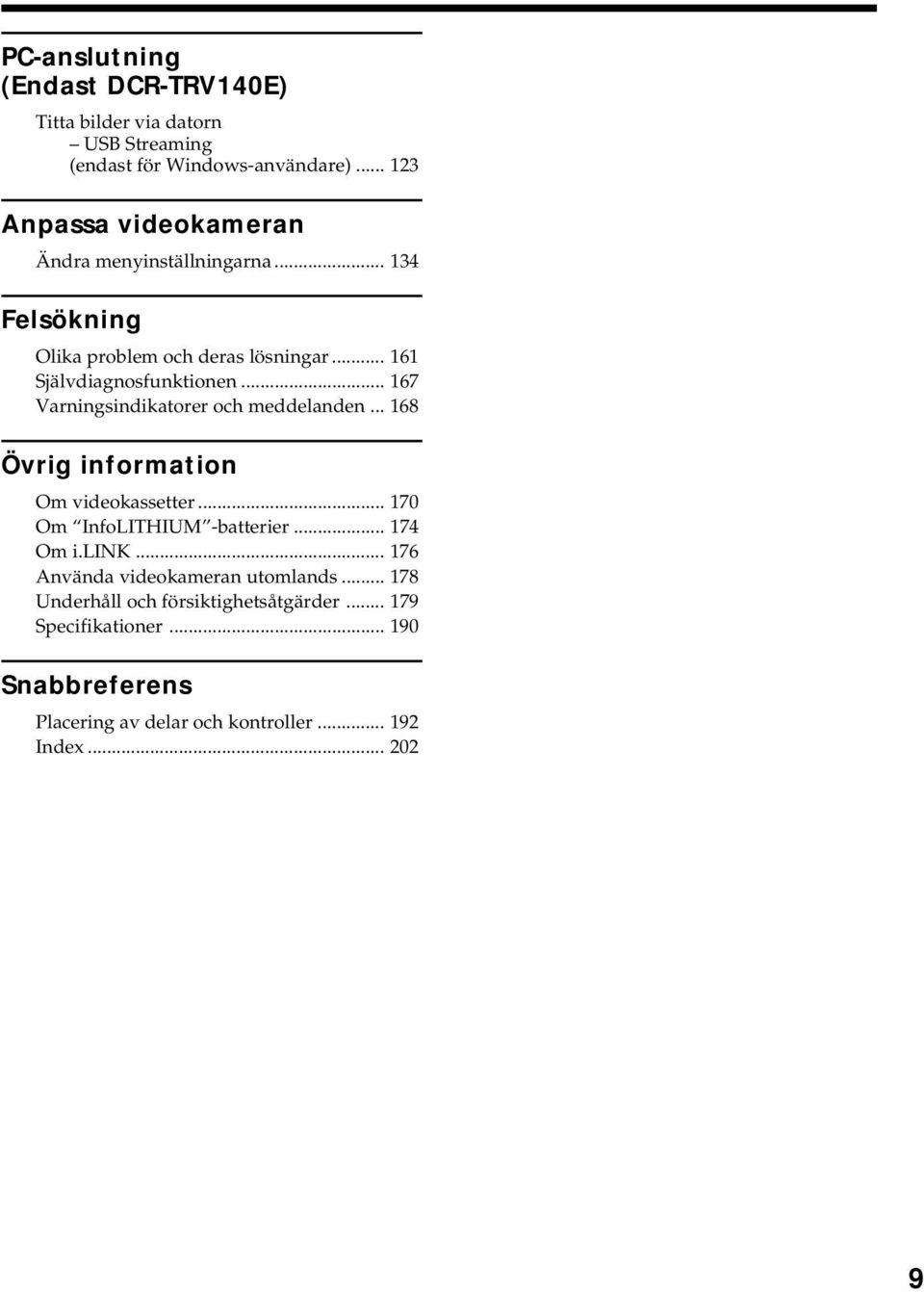

9 PC-anslutning (Endast DCR-TRV140E) Titta bilder via datorn USB Streaming (endast för Windows-användare) Anpassa videokameran Ändra menyinställningarna Felsökning Olika problem och deras lösningar Självdiagnosfunktionen Varningsindikatorer och meddelanden Övrig information Om videokassetter Om InfoLITHIUM -batterier Om i.link Använda videokameran utomlands Underhåll och försiktighetsåtgärder Specifikationer Snabbreferens Placering av delar och kontroller Index

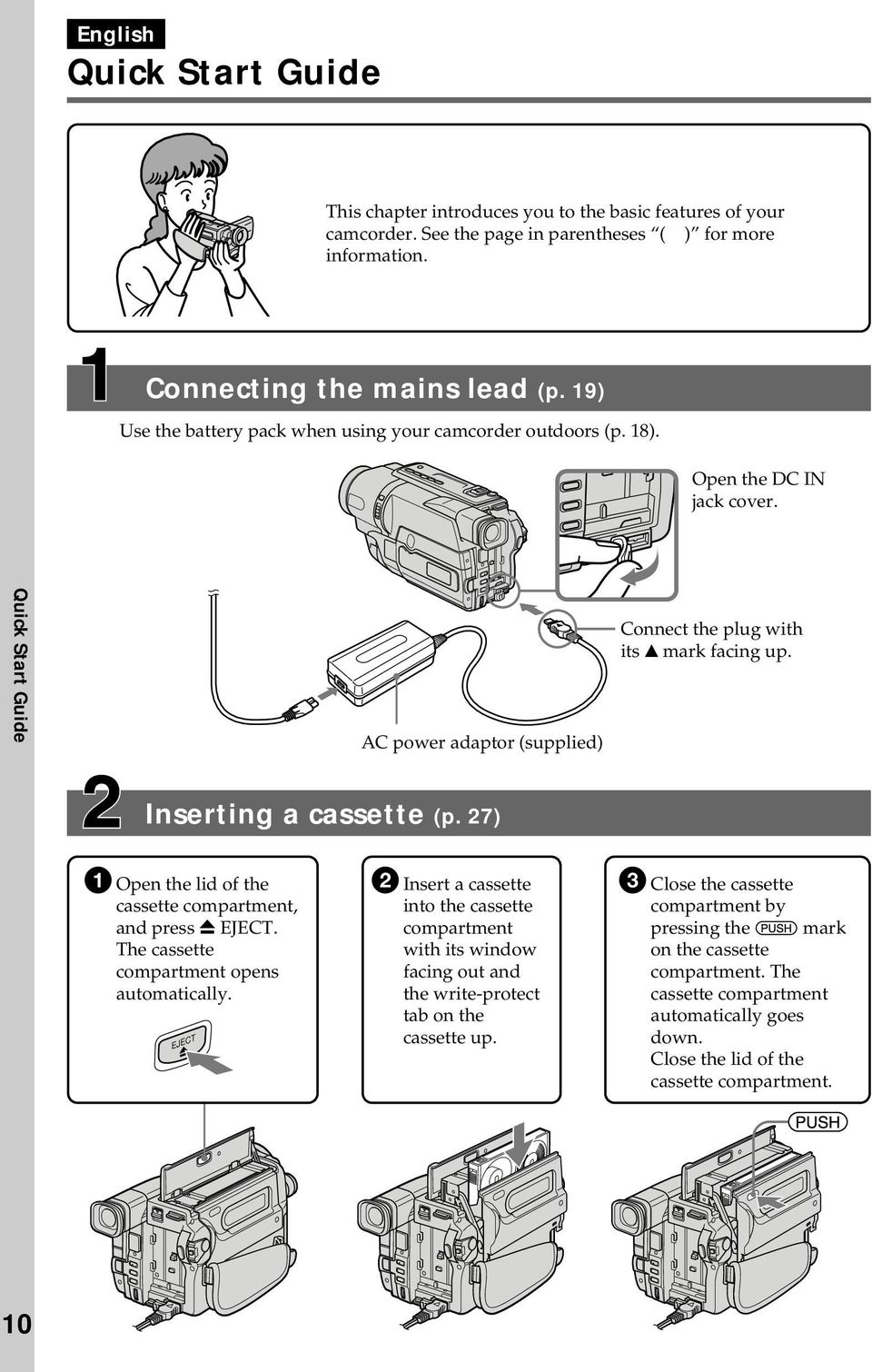

10 English Quick Start Guide This chapter introduces you to the basic features of your camcorder. See the page in parentheses ( ) for more information. Connecting the mains lead (p. 19) Use the battery pack when using your camcorder outdoors (p. 18). Open the DC IN jack cover. Quick Start Guide AC power adaptor (supplied) Connect the plug with its v mark facing up. Inserting a cassette (p. 27) 1 Open the lid of the cassette compartment, and press Z EJECT. The cassette compartment opens automatically. EJECT 2 Insert a cassette into the cassette compartment with its window facing out and the write-protect tab on the cassette up. 3 Close the cassette compartment by pressing the mark on the cassette compartment. The cassette compartment automatically goes down. Close the lid of the cassette compartment. 10

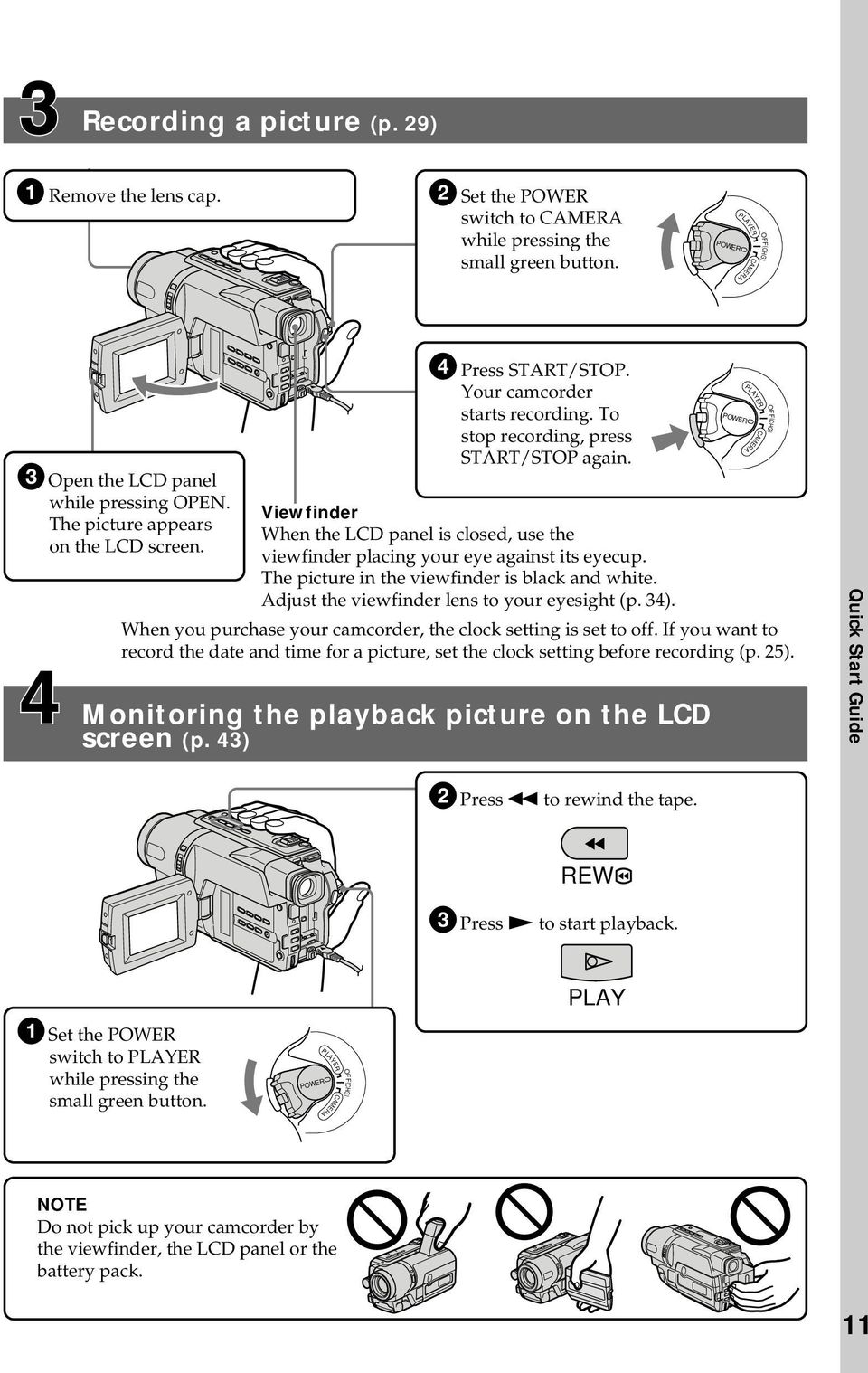

11 Recording a picture (p. 29) 1 Remove the lens cap. 2 Set the POWER switch to CAMERA while pressing the small green button. POWER PLAYER CAMERA OFF(CHG) 3 Open the LCD panel while pressing OPEN. The picture appears on the LCD screen. 4 Press START/STOP. Your camcorder starts recording. To stop recording, press START/STOP again. Viewfinder When the LCD panel is closed, use the viewfinder placing your eye against its eyecup. The picture in the viewfinder is black and white. Adjust the viewfinder lens to your eyesight (p. 34). When you purchase your camcorder, the clock setting is set to off. If you want to record the date and time for a picture, set the clock setting before recording (p. 25). Monitoring the playback picture on the LCD screen (p. 43) POWER PLAYER CAMERA OFF(CHG) Quick Start Guide 2 Press m to rewind the tape. REW 3 Press N to start playback. PLAY 1 Set the POWER switch to PLAYER while pressing the small green button. POWER PLAYER CAMERA OFF(CHG) NOTE Do not pick up your camcorder by the viewfinder, the LCD panel or the battery pack. 11

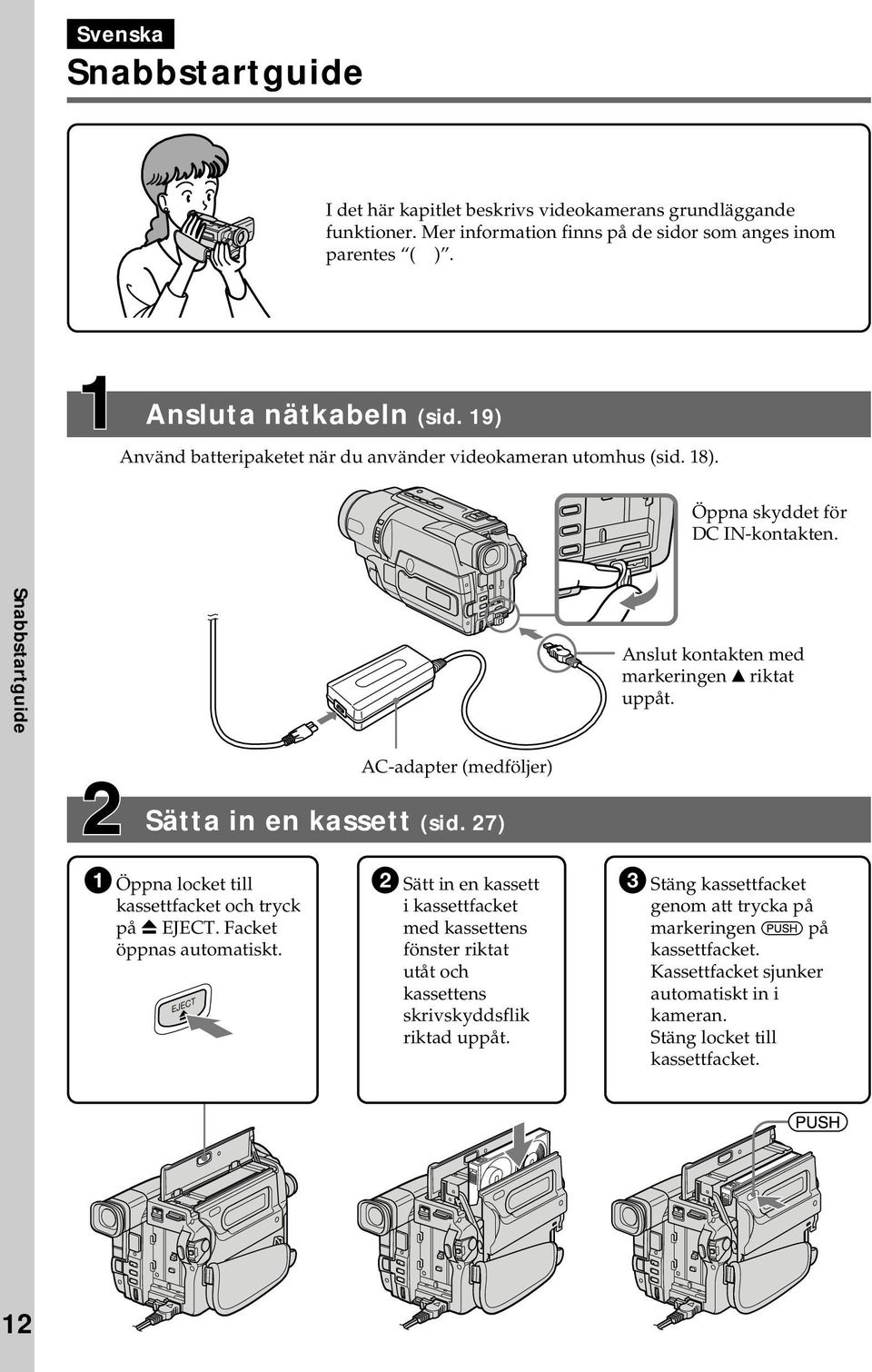

12 Svenska Snabbstartguide I det här kapitlet beskrivs videokamerans grundläggande funktioner. Mer information finns på de sidor som anges inom parentes ( ). Ansluta nätkabeln (sid. 19) Använd batteripaketet när du använder videokameran utomhus (sid. 18). Öppna skyddet för DC IN-kontakten. Snabbstartguide Anslut kontakten med markeringen v riktat uppåt. AC-adapter (medföljer) Sätta in en kassett (sid. 27) 1 Öppna locket till kassettfacket och tryck på Z EJECT. Facket öppnas automatiskt. EJECT 2 Sätt in en kassett i kassettfacket med kassettens fönster riktat utåt och kassettens skrivskyddsflik riktad uppåt. 3 Stäng kassettfacket genom att trycka på markeringen på kassettfacket. Kassettfacket sjunker automatiskt in i kameran. Stäng locket till kassettfacket. 12

13 Spela in en bild (sid. 29) 1 Ta bort linsskyddet. 2 Ställ POWERomkopplaren på CAMERA samtidigt som du trycker på den lilla gröna knappen. POWER PLAYER CAMERA OFF(CHG) 3 Öppna LCD-panelen samtidigt som du trycker på OPEN. Bilden visas på LCDskärmen. 4 Tryck på START/ STOP. Videokameran börjar inspelningen. Avbryt inspelningen genom att trycka på START/STOP igen. Sökare När LCD-panelen är stängd kan du använda sökaren genom att placera ögat mot ögonmusslan. Bilden i sökaren visas i svartvitt. Justera sökaren så att den passar ditt öga (sid. 34). När du köpt videokameran är klockan avstängd. Om du vill kunna spela in datum och tid för bilderna måste du först ställa in klockan (sid. 25). Visa den uppspelade bilden på LCD-skärmen (sid. 43) POWER PLAYER CAMERA OFF(CHG) Snabbstartguide 2 Spola tillbaka bandet genom att trycka på m. REW 3 Starta uppspelningen genom att trycka på N. 1 Ställ POWERomkopplaren på PLAYER samtidigt som du trycker på den lilla gröna knappen. POWER PLAYER CAMERA OFF(CHG) PLAY Obs! Lyft aldrig videokameran i sökaren, LCD-panelen eller batteriet. 13

14 Getting started Using this manual The instructions in this manual are for the five models listed in the table below (p. 15). Before you start reading this manual and operating your camcorder, check the model number by looking at the bottom of your camcorder. The DCR-TRV140E is the model used for illustration purposes. Otherwise, the model name is indicated in the illustrations. Any differences in operation are clearly indicated in the text, for example, DCR-TRV140E only. As you read through this manual, buttons and settings on your camcorder are shown in capital letters. e.g. Set the POWER switch to CAMERA. When you carry out an operation, you can hear a beep sound to indicate that the operation is being carried out. Komma igång Hur du använder den här bruksanvisningen Anvisningarna i den här bruksanvisningen gäller de fem modellerna i nedanstående tabell (sid. 16). Kontrollera allra först modellbeteckningen på undersidan. DCR-TRV140E visas på illustrationerna i denna bruksanvisning, om inte en annan modellbeteckning nämns på en illlustration. Skillnaderna i tillvägagångssättet anges tydligt i texten, som t. ex. Endast DCR-TRV140E. Knappar och inställningar är i den här handledningen skrivna med VERSALER (stora bokstäver). Exemepl: Ställ POWER-omkopplaren på CAMERA. En ljudsignal bekräftar att den funktion du valt blivit utförd. Before using your camcorder (DCR-TRV140E only) With your digital camcorder, we recommend using Hi8 /Digital8 video cassettes. Your camcorder records and plays back pictures only in the Digital8 system. You cannot play back tapes recorded in the Hi8 /standard 8 mm (analogue) system. Note on TV colour systems TV colour systems differ from country to country. To view your recordings on a TV, you need a PAL system-based TV. Innan du använder videokameran (Endast DCR-TRV140E) Med den här digitala videokameran rekommenderas du att använda videokassetter av formatet Hi8 /Digital8. Videokameran använder bara formatet Digital8 för in- och uppspelning. Du kan inte spela upp band som är inspelade i det analoga formatet Hi8 / standard 8 mm. Om färgsystem för TV Olika länder använder olika system för sina TVsändningar i färg. För att du ska kunna titta på dina inspelningar på en TV, måste TV:n kunna hantera formatet PAL. 14

15 English Using this manual Types of differences Model name CCD- DCR- TRV107E TRV108E TRV208E TRV408E TRV140E System Hi8 Hi8 Hi8 Hi8 Digital8 Playback Hi8/8 Hi8/8 Hi8/8 Hi8/8 Digital8 Digital Zoom Remote Sensor z z z z SteadyShot z z Date and time z z z z DNR (Digital Noise Reduction) z z z z Getting started Komma igång Easy Dubbing z z z z ORC (Optimizing the Recording z z z z Condition) TBC (Time Base Corrector) z z z z Data Code z Digital effect z Digital program editing z DV OUT jack z Frame recording z Hifi SOUND z Interval recording z Super NightShot/ Colour Slow Shutter z Tape Photo recording z USB Streaming z Zero set memory z z Provided Not provided 15

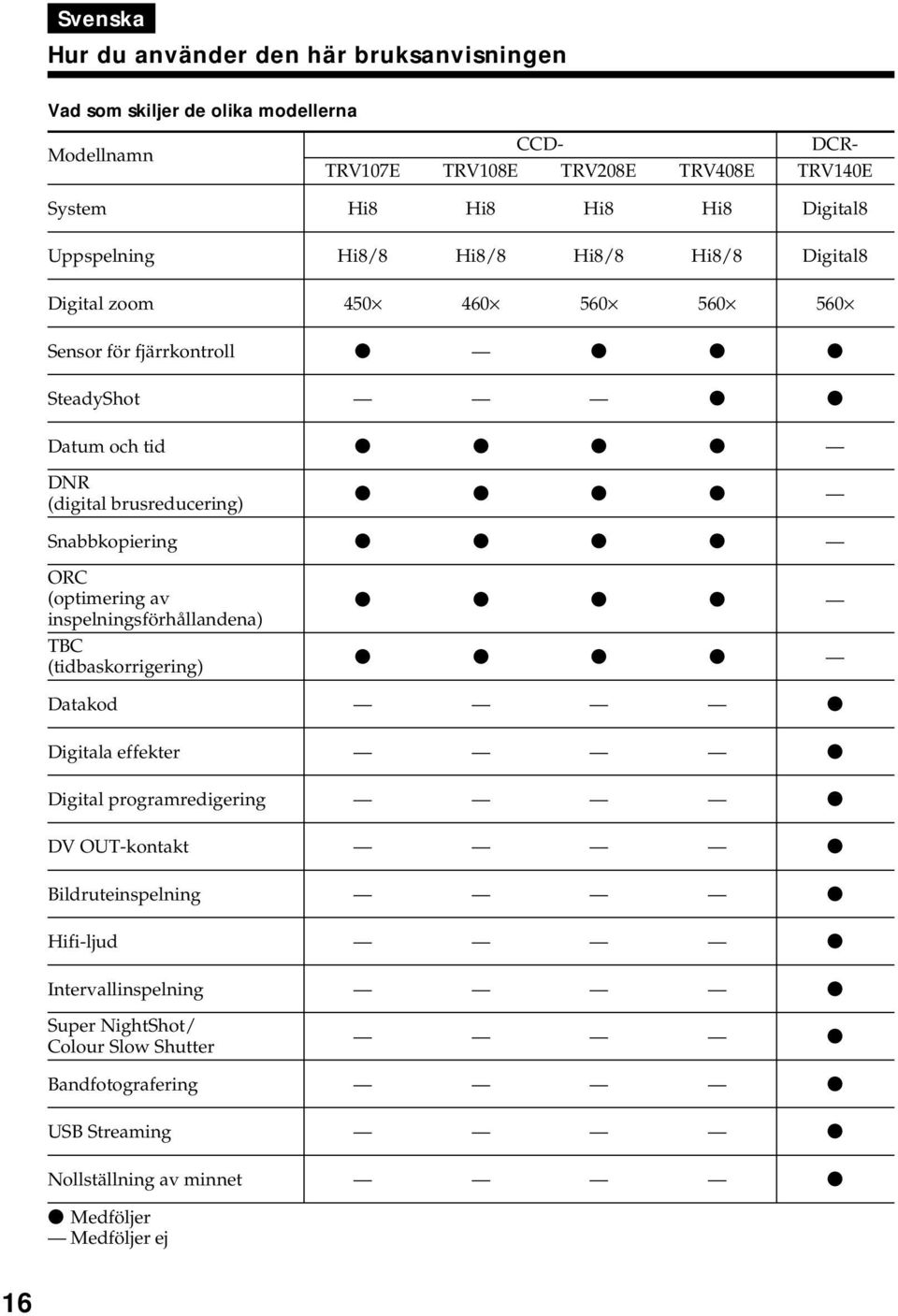

16 Svenska Hur du använder den här bruksanvisningen Vad som skiljer de olika modellerna Modellnamn CCD- DCR- TRV107E TRV108E TRV208E TRV408E TRV140E System Hi8 Hi8 Hi8 Hi8 Digital8 Uppspelning Hi8/8 Hi8/8 Hi8/8 Hi8/8 Digital8 Digital zoom Sensor för fjärrkontroll z z z z SteadyShot z z Datum och tid z z z z DNR (digital brusreducering) z z z z Snabbkopiering z z z z ORC (optimering av inspelningsförhållandena) TBC (tidbaskorrigering) z z z z z z z z Datakod z Digitala effekter z Digital programredigering z DV OUT-kontakt z Bildruteinspelning z Hifi-ljud z Intervallinspelning z Super NightShot/ Colour Slow Shutter z Bandfotografering z USB Streaming z Nollställning av minnet z z Medföljer Medföljer ej 16

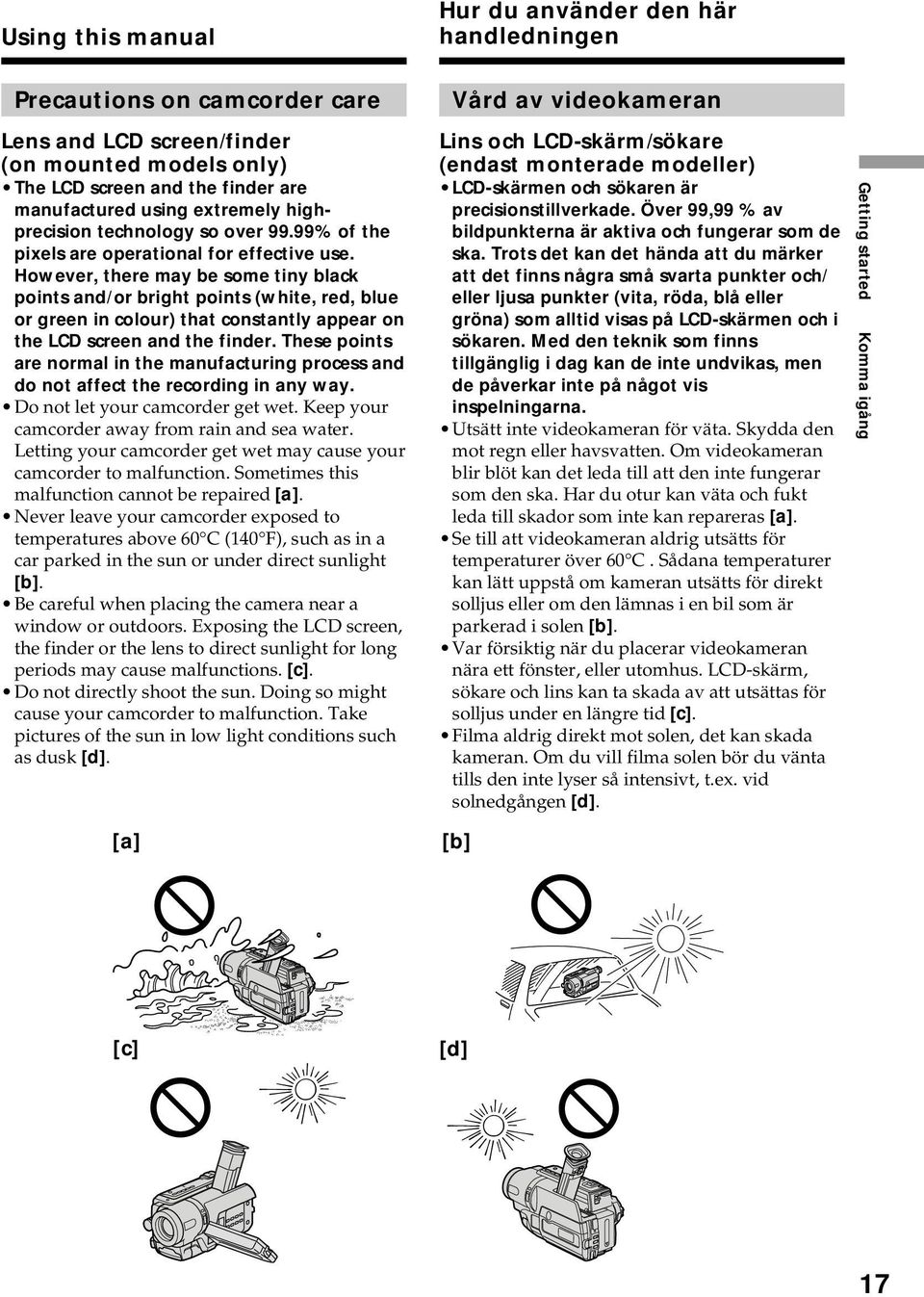

17 Using this manual Hur du använder den här handledningen Precautions on camcorder care Lens and LCD screen/finder (on mounted models only) The LCD screen and the finder are manufactured using extremely highprecision technology so over 99.99% of the pixels are operational for effective use. However, there may be some tiny black points and/or bright points (white, red, blue or green in colour) that constantly appear on the LCD screen and the finder. These points are normal in the manufacturing process and do not affect the recording in any way. Do not let your camcorder get wet. Keep your camcorder away from rain and sea water. Letting your camcorder get wet may cause your camcorder to malfunction. Sometimes this malfunction cannot be repaired [a]. Never leave your camcorder exposed to temperatures above 60 C (140 F), such as in a car parked in the sun or under direct sunlight [b]. Be careful when placing the camera near a window or outdoors. Exposing the LCD screen, the finder or the lens to direct sunlight for long periods may cause malfunctions. [c]. Do not directly shoot the sun. Doing so might cause your camcorder to malfunction. Take pictures of the sun in low light conditions such as dusk [d]. Vård av videokameran Lins och LCD-skärm/sökare (endast monterade modeller) LCD-skärmen och sökaren är precisionstillverkade. Över 99,99 % av bildpunkterna är aktiva och fungerar som de ska. Trots det kan det hända att du märker att det finns några små svarta punkter och/ eller ljusa punkter (vita, röda, blå eller gröna) som alltid visas på LCD-skärmen och i sökaren. Med den teknik som finns tillgänglig i dag kan de inte undvikas, men de påverkar inte på något vis inspelningarna. Utsätt inte videokameran för väta. Skydda den mot regn eller havsvatten. Om videokameran blir blöt kan det leda till att den inte fungerar som den ska. Har du otur kan väta och fukt leda till skador som inte kan repareras [a]. Se till att videokameran aldrig utsätts för temperaturer över 60 C. Sådana temperaturer kan lätt uppstå om kameran utsätts för direkt solljus eller om den lämnas i en bil som är parkerad i solen [b]. Var försiktig när du placerar videokameran nära ett fönster, eller utomhus. LCD-skärm, sökare och lins kan ta skada av att utsättas för solljus under en längre tid [c]. Filma aldrig direkt mot solen, det kan skada kameran. Om du vill filma solen bör du vänta tills den inte lyser så intensivt, t.ex. vid solnedgången [d]. Getting started Komma igång [a] [b] [c] [d] 17

18 Step 1 Preparing the power supply Installing the battery pack Slide the battery pack down until it clicks. Steg 1 Förbereda strömkällan Montera batteripaketet Skjut batteripaketet nedåt tills det klickar på plats. To remove the battery pack Slide the battery pack out in the direction of the arrow while pressing V BATT down. Ta bort batteriet Tryck ned V BATT och skjut ut batteriet i pilens riktning. V BATT release lever/ V BATT-spak (för att lossa batteriet) 18

19 Step 1 Preparing the power supply Charging the battery pack Steg 1 Förbereda stömkällan Ladda batteripaketet Use the battery pack after charging it for your camcorder. Your camcorder operates only with the InfoLITHIUM battery pack (M series). See page 174 for details of the InfoLITHIUM battery pack. (1) Open the DC IN jack cover and connect the AC power adaptor supplied with your camcorder to the DC IN jack with the plug s v mark facing up. (2) Connect the mains lead to the AC power adaptor. (3) Connect the mains lead to a wall socket. (4) Set the POWER switch to OFF (CHG). Charging begins. The remaining battery time is indicated in minutes on the display window. When the remaining battery indicator changes to, normal charge is completed. To fully charge the battery (full charge), leave the battery pack attached for about one hour after normal charge is completed until FULL appears in the display window. Fully charging the battery allows you to use the battery longer than usual. När du laddat batteriet är det klart att användas. Videokameran fungerar bara med InfoLITHIUM -batterier (M-serien). För mer information om InfoLITHIUM - batterier, se sidan 174. (1) Öppna skyddet för DC IN-kontakten och anslut den medföljande AC-adaptern till DC IN-kontakten. Vänd kontakten så att markeringen v är riktad uppåt. (2) Anslut nätkabeln till AC-adaptern. (3) Anslut nätkabeln till ett vägguttag. (4) Ställ POWER-omkopplaren på OFF (CHG). Uppladdningen börjar. Återstående batteritid visas i minuter i teckenfönstret. När indikatorn för återstående batteritid ändras till betyder det att normal laddning är klar. Vill du ladda upp batteriet helt och hållet (fullständig laddning) lämnar du batteriet anslutet i ungefär en timme efter det att den normala laddningen är klar. Den fullständiga laddningen är klar när FULL visas i teckenfönstret. Med fullständig laddning kan du använda batteriet längre. Getting started Komma igång 4 POWER PLAYER OFF(CHG) CAMERA FULL 1 2,3 The number in the illustration of the display window may differ from that on your camcorder. I illustrationerna av teckenfönstret kan det vara andra siffror än de du själv ser i kamerans teckenfönster. 19

20 Step 1 Preparing the power supply After charging the battery pack Disconnect the AC power adaptor from the DC IN jack on your camcorder. Note Prevent metallic objects from coming into contact with the metal parts of the DC plug of the AC power adaptor. This may cause a short-circuit, damaging the AC power adaptor. Remaining battery time indicator The remaining battery time you record with the viewfinder is displayed. The remaining battery time indicator in the display window roughly indicates the recording time with the viewfinder. Until your camcorder calculates the actual remaining battery time min appears in the display window. While charging the battery pack, no indicator appears or the indicator flashes in the display window in the following cases: The AC power adaptor is disconnected. The battery pack is not installed properly. Something is wrong with the battery pack. We recommend charging the battery pack in an ambient temperature of between 10 C to 30 C (50 F to 86 F.) If the power goes off although the battery remaining indicator indicates that the battery pack has enough power to operate Charge the battery pack fully again so that the indication on the battery remaining indicator is correct. Steg 1 Förbereda strömkällan När du har laddat batteripaketet Koppla bort AC-adaptern från DC IN-kontakten på videokameran. Obs! Se till att inga metallföremål kommer i kontakt med metalldelarna på AC-adapterns DC-kontakt. Det kan leda till en kortslutning och skada ACadaptern. Indikator för återstående batteritid Den återstående batteritiden för inspelning med sökare visas. Indikatorn för återstående batteritid i teckenfönstret visar den uppskattade inspelningstiden när du använder sökaren. Till dess att videokameran räknat ut den egentliga återstående batteritiden min visas i teckenfönstret. Under tiden som du laddar upp batteriet visas inga indikatorer, men i följande fall blinkar indikatorerna i teckenfönstret: AC-adaptern är urkopplad. Du har inte satt in batteriet på rätt sätt. Om det är något fel på batteriet. Du rekommenderas att ladda upp batteriet i en omgivning som håller en temperatur som ligger mellan 10 C till 30 C. Om strömmen slås av även om indikatorn för återstående batteritid visar att det finns tillräckligt med ström för att videokameran ska fungera. Ladda upp batteriet på nytt så att indikatorn för återstående batteritid visar korrekt värde. 20

21 Step 1 Preparing the power supply Steg 1 Förbereda strömkällan Charging time/laddningstider Battery pack/ Batteri NP-FM30 (supplied)/(medföljer) Recording time/inspelningstider Full charge (normal charge)/ Fulladdat (normal laddning) 145(85) NP-FM (90) NP-FM (180) NP-QM (200) NP-FM (270) NP-FM91/QM (300) Approximate number of minutes to charge an empty battery pack at 25 C (77 F) Ungefärlig uppladdningstid för ett tomt batteri vid 25 C Getting started Komma igång CCD-TRV107E/TRV108E/TRV208E/TRV408E Recording with Recording with the viewfinder/ the LCD screen/ Battery pack/ Inspelning med Inspelning med Batteri sökare LCD-skärm Continuous*/ Typical**/ Continuous*/ Typical**/ Oavbruten* Typisk** Oavbruten* Typisk** NP-FM30 (supplied)/(medföljer) NP-FM NP-FM NP-QM NP-FM NP-FM91/QM DCR-TRV140E Recording with Recording with the viewfinder/ the LCD screen/ Battery pack/ Inspelning med Inspelning med Batteri sökare LCD-skärm Continuous*/ Typical**/ Continuous*/ Typical**/ Oavbruten* Typisk** Oavbruten* Typisk** NP-FM30 (supplied)/(medföljer) NP-FM NP-FM NP-QM NP-FM NP-FM91/QM Approximate number of minutes when you use a fully charged battery pack Ungefärligt antal minuter med fulladdat batteripaket 21

22 Step 1 Preparing the power supply * Approximate continuous recording time at 25 C (77 F). The battery life will be shorter if you use your camcorder in a cold environment. ** Approximate number of minutes when recording while you repeat recording start/ stop, zooming and turning the power on/off. The actual battery life may be shorter. Steg 1 Förbereda strömkällan * Ungefärlig inspelningstid vid 25 C. Batterilivslängden blir kortare om du använder videokameran i kyla. ** Ungefärligt antal minuter när du spelar in med start/stopp, använder zoomning och slår strömmen på och av. I verkligheten kan driftstiderna vara kortare. Playing time/uppspelningstid CCD-TRV107E/TRV108E/TRV208E/TRV408E Playing time Playing time Battery pack/ on LCD screen/ with LCD closed/ Batteri Uppspelningstid Uppspelningstid med på LCD-skärmen LCD-skärmen stängd NP-FM30 (supplied)/(medföljer) NP-FM NP-FM NP-QM NP-FM NP-FM91/QM DCR-TRV140E Playing time Playing time Battery pack/ on LCD screen/ with LCD closed/ Batteri Uppspelningstid Uppspelningstid med på LCD-skärmen LCD-skärmen stängd NP-FM30 (supplied)/(medföljer) NP-FM NP-FM NP-QM NP-FM NP-FM91/QM Approximate number of minutes when you use a fully charged battery pack Ungefärligt antal minuter med fulladdat batteripaket 22

23 Step 1 Preparing the power supply Steg 1 Förbereda strömkällan Approximate continuous playing time at 25 C (77 F). The battery life will be shorter if you use your camcorder in a cold environment. The recording and playing time of a normally charged battery are about 90% of those of a fully charged battery. What is the InfoLITHIUM? The InfoLITHIUM is a lithium ion battery pack which can exchange data such as battery consumption with compatible electronic equipment. This unit is compatible with the InfoLITHIUM battery pack (M series). Your camcorder operates only with the InfoLITHIUM battery pack. InfoLITHIUM M series battery packs have the mark. InfoLITHIUM is a trademark of Sony Corporation. Connecting to a wall socket When you use your camcorder for a long time, we recommend that you power it from a wall socket using the AC power adaptor. (1) Open the DC IN jack cover, and connect the AC power adaptor to the DC IN jack on your camcorder with the plug s v mark facing up. (2) Connect the mains lead to the AC power adaptor. (3) Connect the mains lead to a wall socket. Ungefärlig oavbruten uppspelningstid vid 25 C. Batterilivslängden blir kortare om du använder videokameran i kyla. Tiden för inspelning och uppspelning med ett normalladdat batteri är ungefär 90 % av tiden för ett fulladdat batteri. Vad är InfoLITHIUM? InfoLITHIUM är ett batteripaket som består av litiumbatterier som kan överföra information om t.ex. batteriförbrukning till elektronisk utrustning som kan läsa den här typen av information. Den här enheten är kompatibel med InfoLITHIUM - batterier (M-serien). Videokameran kan enbart drivas med batterier av typen InfoLITHIUM. InfoLITHIUM InfoLITHIUM -batterier i M- serien är märkta med. InfoLITHIUM är ett varumärke som tillhör Sony Corporation. Ansluta till ett vägguttag Om du tänker göra längre inspelningar rekommenderas du att i första hand använda AC-adaptern som strömkälla. (1) Öppna skyddet för DC IN-kontakten och anslut AC-adaptern till DC IN-kontakten på videokameran med markeringen v på kontakten riktad uppåt. (2) Anslut nätkabeln till AC-adaptern. (3) Anslut nätkabeln till vägguttaget. Getting started Komma igång 1 2,3 23

24 Step 1 Preparing the power supply Steg 1 Förbereda strömkällan PRECAUTION The set is not disconnected from the AC power source (wall socket) as long as it is connected to a wall socket, even if the set itself has been turned off. Notes The AC power adaptor can supply power even if the battery pack is attached to your camcorder. The DC IN jack has source priority. This means that the battery pack cannot supply any power if the mains lead is connected to the DC IN jack, even when the mains lead is not plugged into the wall socket. Place the AC power adaptor near the wall socket. While using the AC power adaptor, if any trouble occurs with this unit, disconnect the plug from the wall socket as soon as possible to cut off the power. Using a car battery Use Sony DC Adaptor/Charger (optional). Refer to the operating instructions of the DC adaptor/ charger for further information. FÖRSIKTIGHETSÅTGÄRDER Kameran är inte bortkopplad från nätet så länge som den är ansluten via nätkabeln, även om den är avstängd. Obs! AC-adaptern kan ge strömförsörjning även om batteripaketet är monterat på videokameran. DC IN-kontakten har prioritet som strömkälla. Det betyder att ingen ström kan tas från batteriet när du har anslutit kabeln från nätadaptern till DC IN, oavsett om du har anslutit nätkabeln till ett nätuttag eller ej. Placera AC-adaptern nära vägguttaget. Om något fel skulle uppstå med enheten bör du så snart som möjligt koppla ur kontakten från vägguttaget så att strömförsörjningen avbryts. Använda ett bilbatteri Använd Sony DC-adapter/laddare (tillval) Mer information finns i bruksanvisningen till DCadaptern/laddaren. 24

25 Step 2 Setting the date and time Steg 2 Ställa in datum och tid Set the date and time settings when you use your camcorder for the first time. CLOCK SET will be displayed each time when you set the power switch to CAMERA unless you set the date and time settings. If you do not use your camcorder for about 6 months, the date and time settings may be released (bars may appear) because the built-in rechargeable battery in your camcorder will have been discharged. First, set the year, then the month, the day, the hour and then the minute. (1) While your camcorder is in CAMERA mode, press MENU to display the menu. (2) Turn the SEL/PUSH EXEC dial to select, then press the dial. (3) Turn the SEL/PUSH EXEC dial to select CLOCK SET, then press the dial. (4) Turn the SEL/PUSH EXEC dial to adjust the desired year, then press the dial. (5) Set the month, day and hour by turning the SEL/PUSH EXEC dial and pressing the dial. (6) Set the minute by turning the SEL/PUSH EXEC dial and pressing the dial by the time signal. The clock starts to operate. (7) Press MENU to make the menu disappear. The time indicator appears. 1,7 2 3 MENU Innan du använder videokameran för första gången bör du ställa in datum och tid. Om du inte har ställt in datum och tid visas CLOCK SET varje gång du ställer POWERomkopplaren i CAMERA-läget. Om du inte har använt videokameran under ungefär 6 månader finns det risk för att inställningarna för datum och tid har gått förlorade (det kan hända att streck visas i stället för datum/tid). Orsaken är troligen att det inbyggda, återuppladdningsbara batteriet i videokameran har laddats ur. Först ställer du in året, sedan månaden, dagen, timmen och slutligen minuterna. (1) När videokameran är i CAMERA-läget, visar du menyn genom att trycka på MENU. (2) Välj genom att vrida SEL/PUSH EXECratten och tryck sedan på ratten. (3) Välj CLOCK SET (klockinställning) genom att vrida SEL/PUSH EXEC-ratten och tryck sedan på ratten. (4) Ställ in önskat år genom att vrida SEL/PUSH EXEC-ratten och tryck sedan på ratten. (5) Ställ in önskad månad, dag och timme genom att vrida och trycka på SEL/PUSH EXECratten. (6) Ställ in minuterna genom att vrida SEL/ PUSH EXEC-ratten och tryck sedan på ratten när du hör tidsignalen. Klockan startar. (7) Tryck på MENU för att stänga menyn. Tiden visas. Getting started Komma igång SETUP SETUP MENU SETUP MENU CLOCK SET CLOCK SET MENU : : CLOCK SET USB STREAM USB STREAM USB STREAM LTR SI ZE LTR SI ZE LTR SI ZE L ANGUAGE L ANGUAGE L ANGUAGE DEMO MODE DEMO MODE DEMO MODE RETURN RETURN [ MENU ] : END [ MENU ] : END [ MENU ] : END SETUP MENU CLOCK SET USB STREAM LTR SI ZE L ANGUAGE DEMO MODE RETURN SETUP MENU CLOCK SET USB STREAM LTR SI ZE L ANGUAGE DEMO MODE RETURN :30: [ MENU ] : END [ MENU ] : END 25

26 Step 2 Setting the date and time Steg 2 Ställa in datum och tid The year changes as follows: Året ändras enligt följande: t 1995 T.... t 2002 T.... t 2079 T To check the preset date and time (CCD-TRV107E/TRV108E/TRV208E/ TRV408E only) Press DATE to display the date indicator. Press TIME to display the time indicator. Press DATE (or TIME) and then press TIME (or DATE) to simultaneously display the date and time indicator. Press DATE and/or TIME again. The date and/ or time indicator disappears. Auto date function When you use your camcorder for the first time, turn it on and set the date and time to your local time before you start recording (p. 25). The date is automatically recorded for 10 seconds after you start recording (Auto date function). This function works only once a day. Note on the time indicator The internal clock of your camcorder operates on a 24-hour cycle. Note on the auto date function (CCD-TRV107E/TRV108E/TRV208E/TRV408E only) You can change the AUTO DATE setting by selecting ON or OFF in the menu settings. The auto date function automatically displays the date once a day. However, the date may automatically appear more than once a day if: you set the date and time. you eject and insert the tape again. you stop recording within 10 seconds. you set AUTO DATE to OFF once and set it back to ON in the menu settings. Kontroll av datum/tid (Endast CCD-TRV107E/TRV108E/ TRV208E/TRV408E) Tryck DATE för att kontrollera datumet. Tryck på TIME för att kontrollera tiden. Tryck på DATE (eller TIME) och sedan på TIME (eller DATE) så att både datumet och tiden visas. Tryck på DATE och/eller TIME. Datumet och/ eller tiden slocknar. Automatisk kodning av inspelningsdatum När du använder videokameran för första gången, slår du på den och ställer in korrekt datum och tid, innan du börjar spela in (sid. 25). Efter detta kodas datumet automatiskt på videobandet (automatisk kodning av datum) under de första 10 sekunderna efter inspelningsstart. Datumet kodas en gång/ dagligen på isatt videoband. Angående tidvisningen Den interna klockan i videokameran använder en 24-timmars cykel. Att observera angående automatisk kodning av datum (Endast CCD-TRV107E/TRV108E/ TRV208E/TRV408E) Det är möjligt att välja läget ON eller OFF på raden AUTO DATE på menyn. Efter val av läget ON visas datumet en gång/dagligen. Datumet kan också visas oftare i nedanstående fall: du ställt datum och tid. efter att kassetten först tas ur och därefter sätts in på nytt, när inspelningen avbryts inom 10 sekunder efter inspelningsstart, när lägesinställningen på raden AUTO DATE först ändras till OFF och sedan till ON igen. 26

27 Step 3 Inserting a cassette Steg 3 Sätta in en kassett We recommend using Hi8 /Digital8 video cassettes.* 1) When you want to record in the Hi8 system, use Hi8 video cassettes.* 2) (1) Prepare the power supply (p. 18). (2) Open the lid of the cassette compartment, and press Z EJECT. The cassette compartment opens automatically. (3) Insert a cassette into the cassette compartment with its window facing out and the writeprotect tab on the cassette up. (4) Close the cassette compartment by pressing the mark on the cassette compartment. The cassette compartment automatically goes down. (5) Close the lid of the cassette compartment. Du rekommenderas att använda videokassetter av formatet Hi8 /Digital8.* 1) Om du vill spela in med Hi8-systemet använder du videokassetter av formatet Hi8.* 2) (1) Förbereda strömkällan (sid. 18). (2) Öppna locket till kassettfacket och tryck på Z EJECT. Facket öppnas automatiskt. (3) Sätt i en videokassett i kassettfacket, med kassettens fönster riktat utåt och kassettens skrivskyddsflik riktad uppåt. (4) Stäng kassettfacket genom att trycka på markeringen på kassettfacket. Kassettfacket sjunker automatiskt in i kameran. (5) Stäng locket till kassettfacket. Getting started Komma igång EJECT To eject a cassette Follow the procedure above, and eject the cassette in step 3. * 1) DCR-TRV140E only * 2) CCD-TRV107E/TRV108E/TRV208E/TRV408E only Mata ur en kassett Följ ovanstående procedur och mata ur kassetten i steg 3. * 1) Endast DCR-TRV140E * 2) Endast CCD-TRV107E/TRV108E/TRV208E/ TRV408E 27

28 Step 3 Inserting a cassette Steg 3 Sätta in en kassett Notes Do not press the cassette compartment down. Doing so may cause a malfunction. Your camcorder records pictures in the Digital8 system.* 1) The recording time when you use your camcorder is half of the indicated time on Hi8 /Digital8 tape. If you select the LP mode in the menu settings, the recording time is 3/4 of the indicated time on Hi8 / Digital8 tape.* 1) If you use standard 8 mm tape, be sure to play back the tape on this camcorder. Mosaic noise may appear when you play back standard 8 mm tape on other camcorders (including other DCR-TRV140E).* 1) The cassette compartment may not be closed when you press any part of the cassette compartment other than the mark. Do not pick up your camcorder by the lid of the cassette compartment. Obs! Du kan skada kameran om du själv försöker trycka in kassettfacket i kameran. Videokameran spelar in bilder i formatet Digital8.* 1) Inspelningstiden med videokameran är hälften av den tid som visas på Hi8 /Digital8 -banden. Väljer du LP-läget i menyinställningarna, är inspelningstiden 3/4 av den tid som anges för band av formatet Hi8 /Digital8 tape* 1). Använder du ett standardband i formatet 8 mm bör du också spela upp bandet på den här videokameran. Mosaikmönster och störningar kan visas när du spelar upp ett band av formatet 8 mm på andra videokameror (även på andra videokameror av modellen DCR-TRV140E)* 1). För att kassettfacket ska stängas korrekt bör du inte trycka någon annan stans än på just - markeringen. Använd aldrig kassettfackets lock som lyfthandtag. To prevent accidental erasure Slide the write-protect tab on the cassette to expose the red mark. Förhindra överspelning av misstag Skjut skrivskyddsfliken på bandet så att rödmarkeringen visas. * 1) DCR-TRV140E only * 1) Endast DCR-TRV140E 28

29 Recording Basics Recording a picture Inspelning Grunderna Spela in en bild Your camcorder automatically focuses for you. (1) Remove the lens cap by pressing both knobs on its sides and attach the lens cap to the grip strap. (2) Install the power source and insert a cassette. See Step 1 to Step 3 for more information (p. 18 to 28). (3) Set the POWER switch to CAMERA while pressing the small green button. Your camcorder is set to the standby mode. (4) Open the LCD panel while pressing OPEN. The viewfinder automatically turns off. (5) Press START/STOP. Your camcorder starts recording. The REC indicator appears. The recording lamp located on the front of your camcorder lights up. To stop recording, press START/STOP again. The recording lamp lights up in the viewfinder when you record with the viewfinder. 1 Videokameran utför automatisk fokusering. (1) Ta bort linsskyddet genom att trycka in klackarna på båda sidorna och fäst linsskyddet på greppremmen. (2) Koppla in strömkällan och sätt in en kassett. Se Steg 1 till Steg 3 för mer information (sidorna 18 till 28). (3) Ställ POWER-omkopplaren på CAMERA samtidigt som du trycker på den lilla gröna knappen. Videokameran är nu i standbyläge. (4) Öppna LCD-panelen samtidigt som du trycker på OPEN. Sökaren stängs automatiskt av. (5) Tryck på START/STOP. Videokameran börjar inspelningen. REC-indikatorn visas. Inspelningslampan på videokamerans framsida tänds. Avbryt inspelningen genom att trycka på START/STOP igen. Om du spelar in med hjälp av sökaren ser du inspelningslampan, som lyser så länge inspelningen pågår. 3 Recording Basics Inspelning Grunderna PLAYER POWER OFF(CHG) CAMERA min REC 0:00:01 PLAYER Recording lamp/ Inspelnings lampa POWER CAMERA OFF(CHG) Microphone (R)* 1) / Mikrofon (R)* 1) Microphone (L)/ Mikrofon (L) 29

30 Recording a picture Spela in en bild Notes Fasten the grip strap firmly. Do not touch the built-in microphone during recording. Note on Recording mode Your camcorder records and plays back in the SP (standard play) mode and in the LP (long play) mode. Select SP or LP in the menu settings (p. 140). In the LP mode, you can record 1.5 times* 1) /twice* 2) as long as in the SP mode. When you record a tape in the LP mode on your camcorder, we recommend that you play back the tape on your camcorder. To enable smooth transition You can make the transition between the last scene you recorded and the next scene smooth as long as you do not eject the cassette even if you turn off your camcorder. When you change the battery pack, set the POWER switch to OFF (CHG). If you leave your camcorder in the standby mode for 3 minutes* 1) /5 minutes* 2) while the cassette is inserted Your camcorder automatically turns off. This is to save battery power and to prevent battery and tape wear. To resume the standby mode for recording, set the POWER switch to OFF (CHG) once, then set it to CAMERA, or press START/ STOP without changing the POWER switch again to start recording. If your camcorder is in the standby mode, with no cassette inserted, it does not turn off automatically. When you record in the SP and LP modes on one tape or you record some scenes in the LP mode The playback picture may be distorted. The time code may not be written properly between scenes.* 1) Recording date and time (DCR-TRV140E only) The recording date and time are not displayed while recording. However, they are recorded automatically onto the tape. To display the recording date and time, press DATA CODE on the Remote Commander during recording. Obs! Dra åt greppremmen ordentligt. Vidrör inte den inbyggda mikrofonen under inspelningen. Om inspelningsläget Videokameran både spelar in och upp i SP-läget (standard play) och i LP-läget (long play). Välj SP eller LP i menyinställningarna (sid. 148). I LPläget kan du spela in 1,5* 1) /två* 2) gånger så länge som i SP-läget. Om du har spelat in ett band i LPläget rekommenderas du att använda videokameran även när du spelar upp bandet. Hur du får mjuka övergångar Du kan göra övergången mjuk mellan det senast inspelade avsnittet och nästa avsnitt så länge som du inte matar ur kassetten. Detta även om du stängt av videokameran. När du laddar upp batteripaketet ska POWER-omkopplaren stå i läge OFF (CHG). Om du lämnar videokameran i standbyläge under 3 minuter* 1) /5 minuter *2) medan kassetten sitter i. Videokameran slås av automatiskt. På så vis sparas batteriet och du undviker onödigt slitage på bandet. Återuppta standbyläget för inspelning genom att först ställa POWER-omkopplaren på OFF (CHG) och sedan på CAMERA, eller tryck på START/STOP utan att ändra POWERomkopplarens läge för att starta inspelningen. Videokameran slås inte av automatiskt när den är i standbyläge utan att ha någon kassett isatt. Om du spelar in i både SP- och LP-lägena på ett och samma band, eller om du spelar in vissa avsnitt i LP-läge Det kan hända att det blir bildstörningar (distorsion). Tidkoden kanske inte skrivs som den ska mellan olika avsnitt.* 1) Spela in datum och tid (Endast DCR-TRV140E) Datum och tid för inspelningen visas inte under inspelningen. Däremot spelas de in automatiskt på bandet. För att visa datum och tid för inspelningen trycker du på DATA CODE på fjärrkontrollen under inspelningen. 30

31 Recording a picture Spela in en bild To set the counter to 0:00:00 (CCD-TRV107E/ TRV108E/TRV208E/TRV408E only) Press COUNTER RESET (p. 195). * 1) DCR-TRV140E only * 2) CCD-TRV107E/TRV108E/TRV208E/TRV408E only Adjusting the LCD screen The LCD panel moves about 90 degrees to the viewfinder side and about 180 degrees to the lens side. If you turn the LCD panel over so that it faces the other way, the indicator appears on the screen (Mirror mode). 180 Ställa räkneverket på 0:00:00 (Endast CCD-TRV107E/TRV108E/TRV208E/TRV408E) Tryck på COUNTER RESET (sid. 195). * 1) Endast DCR-TRV140E * 2) Endast CCD-TRV107E/TRV108E/TRV208E/ TRV408E Ställa in LCD-skärmen LCD-panelen är rörlig 90 grader mot sökarsidan och ungefär 180 grader mot linssidan. Om du vrider LCD-skärmen så att den riktas åt andra hållet, visas indikatorn på LCDskärmen och i sökaren (spegelläge). Recording Basics Inspelning Grunderna When closing the LCD panel, set it vertically until it clicks, and swing it into the camcorder body. 90 Note When using the LCD screen except in the mirror mode, the viewfinder automatically turns off. When you use the LCD screen outdoors in direct sunlight The LCD screen may be difficult to see. If this happens, we recommend that you record with the viewfinder. When you adjust angles of the LCD panel Be sure to open the LCD panel up to 90 degrees. Picture in the mirror mode The picture on the LCD screen is a mirror-image. However, the picture will be normal when recorded. During recording in the mirror mode You cannot operate the ZERO SET MEMORY on the Remote Commander.* 1) DATE and TIME on your camcorder do not work.* 2) När du stänger LCD-panelen ställer du först in den vertikalt tills du hör ett klickljud, sedan fäller du in den i kameran. Obs! När du använder LCD-skärmen, förutom i spegelläget, stängs sökaren automatiskt av. När du använder LCD-skärmen utomhus i direkt solljus Bilden på LCD-skärmen kan vara svår att se i solljus. I så fall rekommenderas du att istället använda sökaren. När du justerar LCD-panelens vinkling Se till att vika upp LCD-panelen 90 grader. Bilden i spegelläget Bilden på LCD-skärmen visas spegelvänd, men den inspelade bilden blir normal. Under inspelning i spegelläge Du kan inte kontrollera ZERO SET MEMORY via fjärrkontrollen.* 1) DATE och TIME på videokameran fungerar inte.* 2) 31
