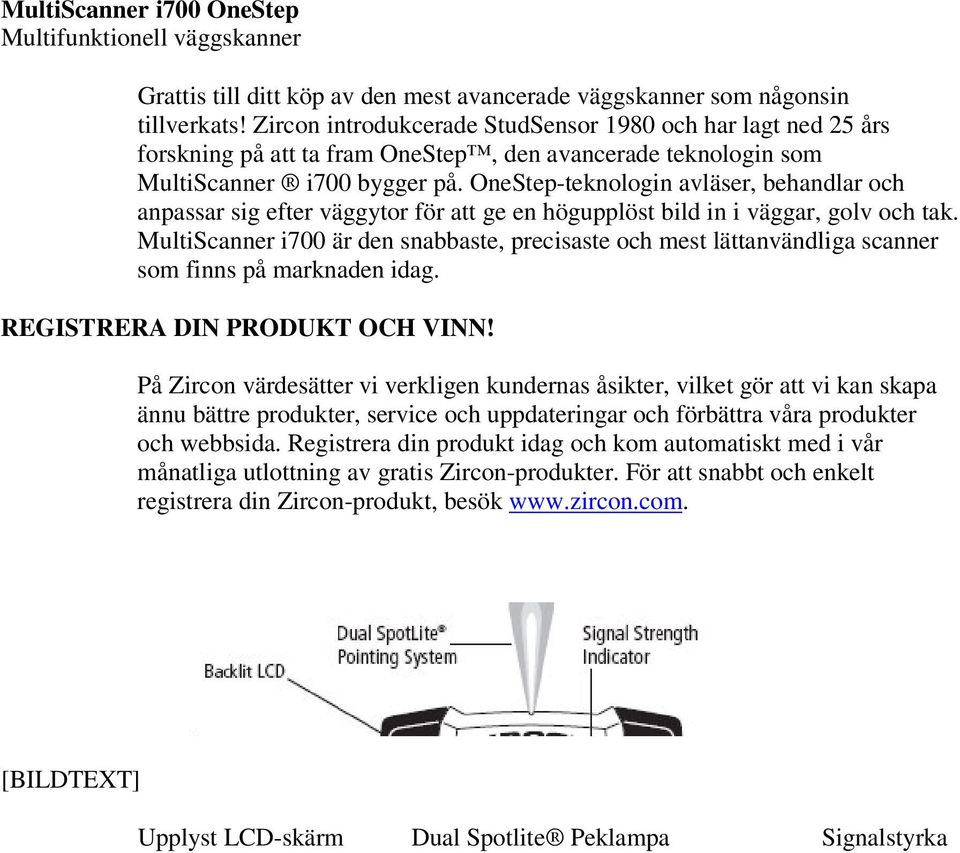

1 MultiScanner i700 OneStep Multifunktionell väggskanner Grattis till ditt köp av den mest avancerade väggskanner som någonsin tillverkats! Zircon introdukcerade StudSensor 1980 och har lagt ned 25 års forskning på att ta fram OneStep, den avancerade teknologin som MultiScanner i700 bygger på. OneStep-teknologin avläser, behandlar och anpassar sig efter väggytor för att ge en högupplöst bild in i väggar, golv och tak. MultiScanner i700 är den snabbaste, precisaste och mest lättanvändliga scanner som finns på marknaden idag. REGISTRERA DIN PRODUKT OCH VINN! På Zircon värdesätter vi verkligen kundernas åsikter, vilket gör att vi kan skapa ännu bättre produkter, service och uppdateringar och förbättra våra produkter och webbsida. Registrera din produkt idag och kom automatiskt med i vår månatliga utlottning av gratis Zircon-produkter. För att snabbt och enkelt registrera din Zircon-produkt, besök [BILDTEXT] Upplyst LCD-skärm Dual Spotlite Peklampa Signalstyrka

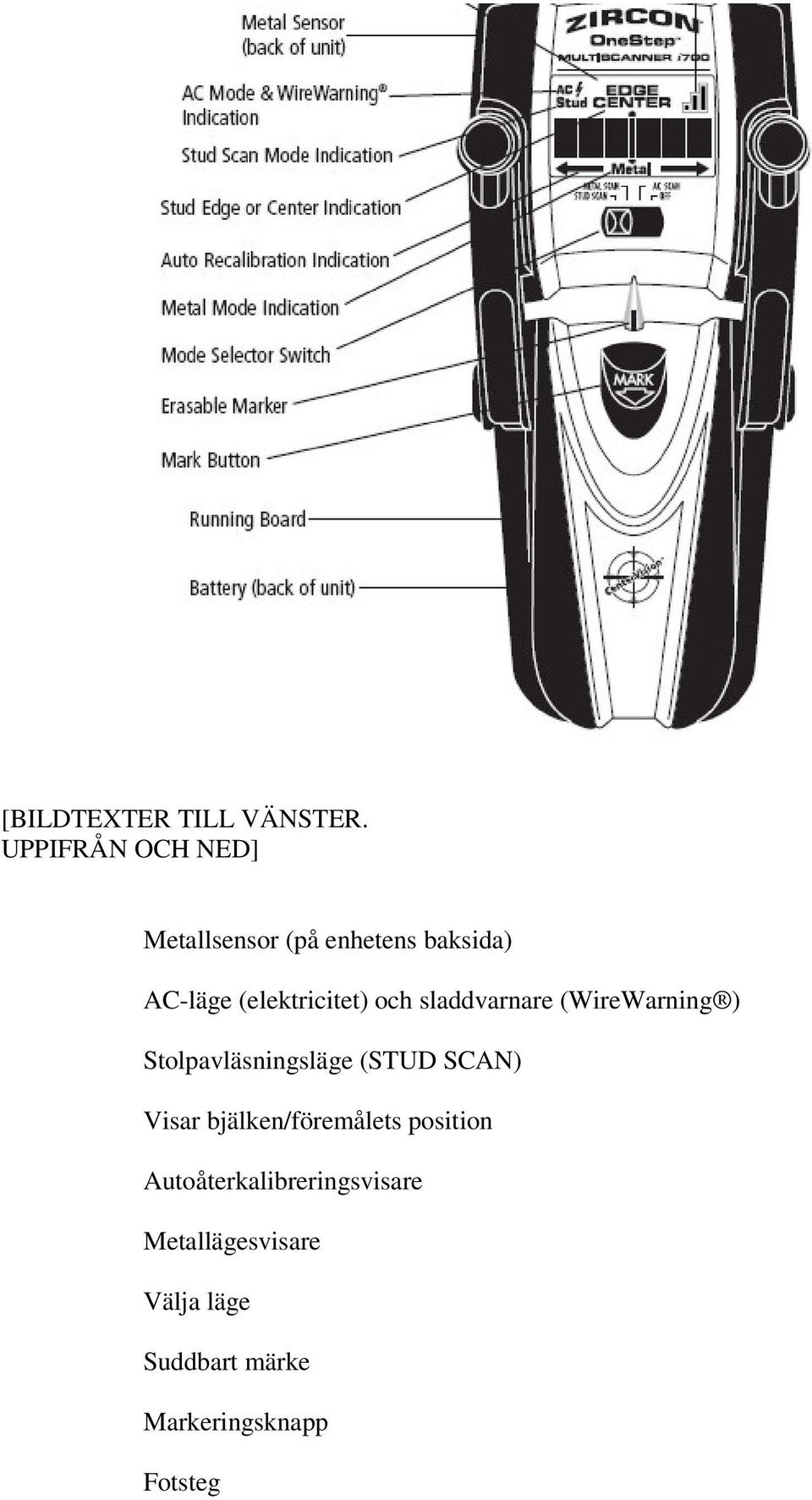

2 [BILDTEXTER TILL VÄNSTER. UPPIFRÅN OCH NED] Metallsensor (på enhetens baksida) AC-läge (elektricitet) och sladdvarnare (WireWarning ) Stolpavläsningsläge (STUD SCAN) Visar bjälken/föremålets position Autoåterkalibreringsvisare Metallägesvisare Välja läge Suddbart märke Markeringsknapp Fotsteg

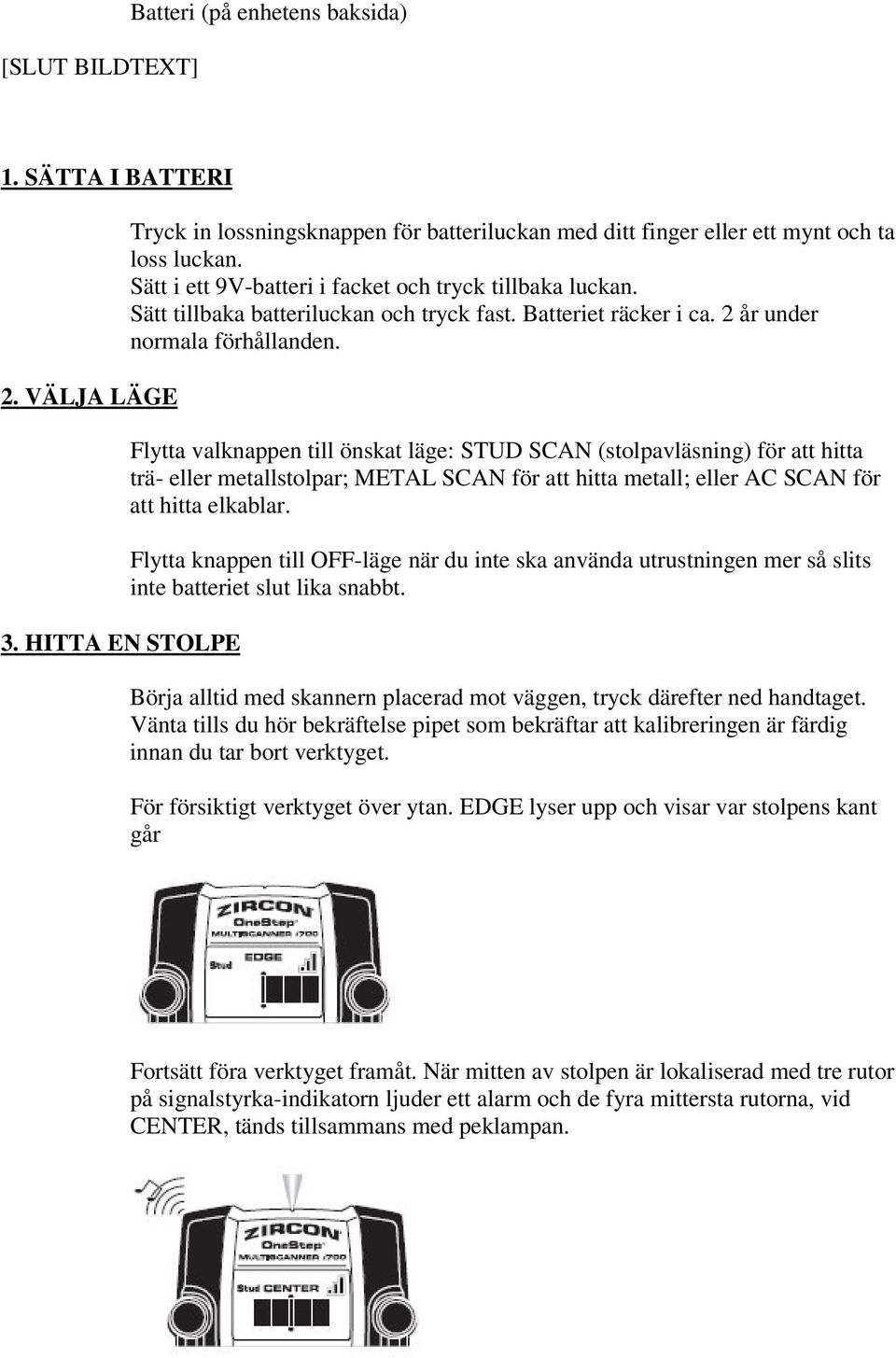

3 [SLUT BILDTEXT] Batteri (på enhetens baksida) 1. SÄTTA I BATTERI 2. VÄLJA LÄGE 3. HITTA EN STOLPE Tryck in lossningsknappen för batteriluckan med ditt finger eller ett mynt och ta loss luckan. Sätt i ett 9V-batteri i facket och tryck tillbaka luckan. Sätt tillbaka batteriluckan och tryck fast. Batteriet räcker i ca. 2 år under normala förhållanden. Flytta valknappen till önskat läge: STUD SCAN (stolpavläsning) för att hitta trä- eller metallstolpar; METAL SCAN för att hitta metall; eller AC SCAN för att hitta elkablar. Flytta knappen till OFF-läge när du inte ska använda utrustningen mer så slits inte batteriet slut lika snabbt. Börja alltid med skannern placerad mot väggen, tryck därefter ned handtaget. Vänta tills du hör bekräftelse pipet som bekräftar att kalibreringen är färdig innan du tar bort verktyget. För försiktigt verktyget över ytan. EDGE lyser upp och visar var stolpens kant går Fortsätt föra verktyget framåt. När mitten av stolpen är lokaliserad med tre rutor på signalstyrka-indikatorn ljuder ett alarm och de fyra mittersta rutorna, vid CENTER, tänds tillsammans med peklampan.

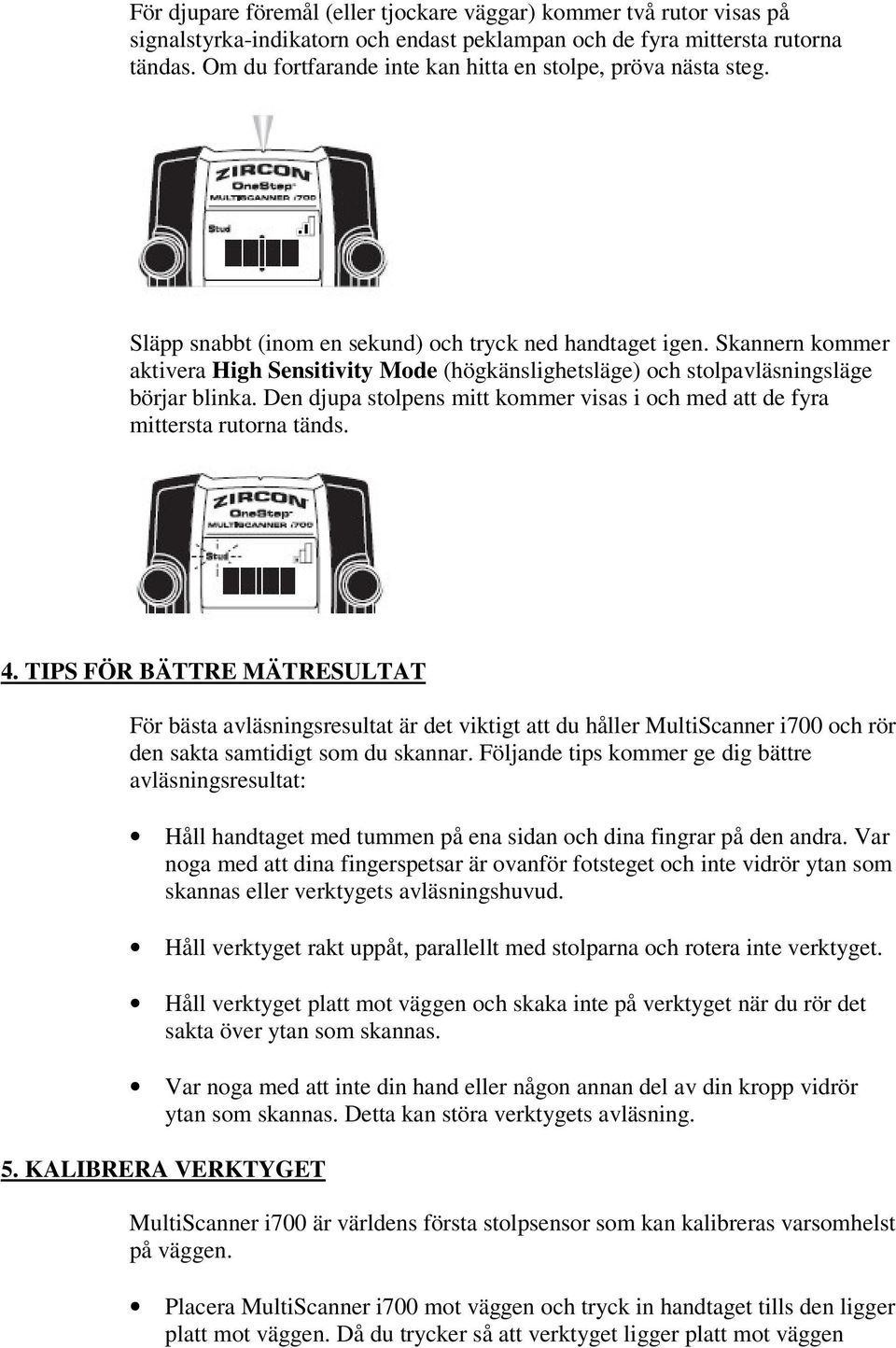

4 För djupare föremål (eller tjockare väggar) kommer två rutor visas på signalstyrka-indikatorn och endast peklampan och de fyra mittersta rutorna tändas. Om du fortfarande inte kan hitta en stolpe, pröva nästa steg. Släpp snabbt (inom en sekund) och tryck ned handtaget igen. Skannern kommer aktivera High Sensitivity Mode (högkänslighetsläge) och stolpavläsningsläge börjar blinka. Den djupa stolpens mitt kommer visas i och med att de fyra mittersta rutorna tänds. 4. TIPS FÖR BÄTTRE MÄTRESULTAT För bästa avläsningsresultat är det viktigt att du håller MultiScanner i700 och rör den sakta samtidigt som du skannar. Följande tips kommer ge dig bättre avläsningsresultat: Håll handtaget med tummen på ena sidan och dina fingrar på den andra. Var noga med att dina fingerspetsar är ovanför fotsteget och inte vidrör ytan som skannas eller verktygets avläsningshuvud. Håll verktyget rakt uppåt, parallellt med stolparna och rotera inte verktyget. Håll verktyget platt mot väggen och skaka inte på verktyget när du rör det sakta över ytan som skannas. Var noga med att inte din hand eller någon annan del av din kropp vidrör ytan som skannas. Detta kan störa verktygets avläsning. 5. KALIBRERA VERKTYGET MultiScanner i700 är världens första stolpsensor som kan kalibreras varsomhelst på väggen. Placera MultiScanner i700 mot väggen och tryck in handtaget tills den ligger platt mot väggen. Då du trycker så att verktyget ligger platt mot väggen

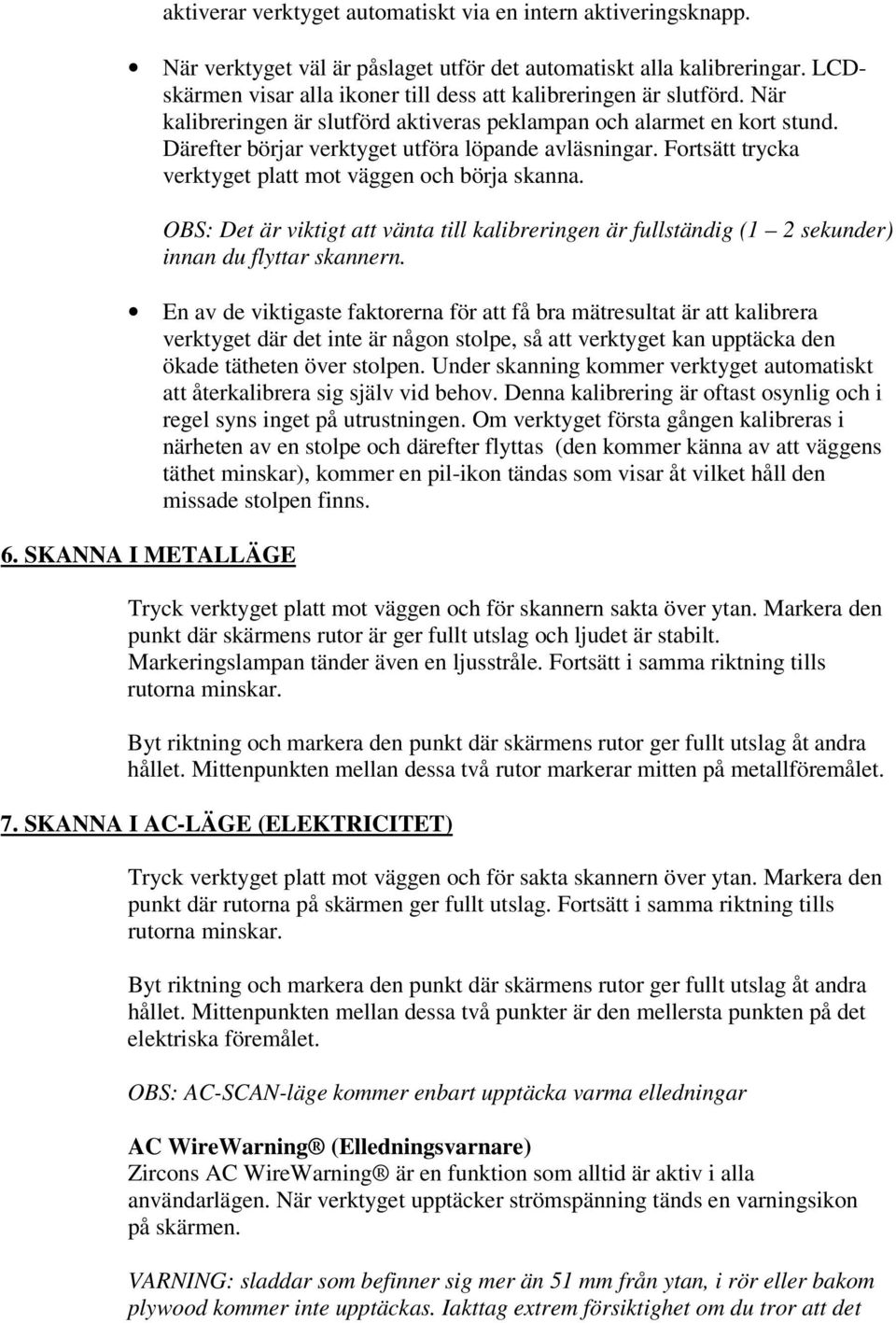

5 aktiverar verktyget automatiskt via en intern aktiveringsknapp. När verktyget väl är påslaget utför det automatiskt alla kalibreringar. LCDskärmen visar alla ikoner till dess att kalibreringen är slutförd. När kalibreringen är slutförd aktiveras peklampan och alarmet en kort stund. Därefter börjar verktyget utföra löpande avläsningar. Fortsätt trycka verktyget platt mot väggen och börja skanna. OBS: Det är viktigt att vänta till kalibreringen är fullständig (1 2 sekunder) innan du flyttar skannern. En av de viktigaste faktorerna för att få bra mätresultat är att kalibrera verktyget där det inte är någon stolpe, så att verktyget kan upptäcka den ökade tätheten över stolpen. Under skanning kommer verktyget automatiskt att återkalibrera sig själv vid behov. Denna kalibrering är oftast osynlig och i regel syns inget på utrustningen. Om verktyget första gången kalibreras i närheten av en stolpe och därefter flyttas (den kommer känna av att väggens täthet minskar), kommer en pil-ikon tändas som visar åt vilket håll den missade stolpen finns. 6. SKANNA I METALLÄGE Tryck verktyget platt mot väggen och för skannern sakta över ytan. Markera den punkt där skärmens rutor är ger fullt utslag och ljudet är stabilt. Markeringslampan tänder även en ljusstråle. Fortsätt i samma riktning tills rutorna minskar. Byt riktning och markera den punkt där skärmens rutor ger fullt utslag åt andra hållet. Mittenpunkten mellan dessa två rutor markerar mitten på metallföremålet. 7. SKANNA I AC-LÄGE (ELEKTRICITET) Tryck verktyget platt mot väggen och för sakta skannern över ytan. Markera den punkt där rutorna på skärmen ger fullt utslag. Fortsätt i samma riktning tills rutorna minskar. Byt riktning och markera den punkt där skärmens rutor ger fullt utslag åt andra hållet. Mittenpunkten mellan dessa två punkter är den mellersta punkten på det elektriska föremålet. OBS: AC-SCAN-läge kommer enbart upptäcka varma elledningar AC WireWarning (Elledningsvarnare) Zircons AC WireWarning är en funktion som alltid är aktiv i alla användarlägen. När verktyget upptäcker strömspänning tänds en varningsikon på skärmen. VARNING: sladdar som befinner sig mer än 51 mm från ytan, i rör eller bakom plywood kommer inte upptäckas. Iakttag extrem försiktighet om du tror att det

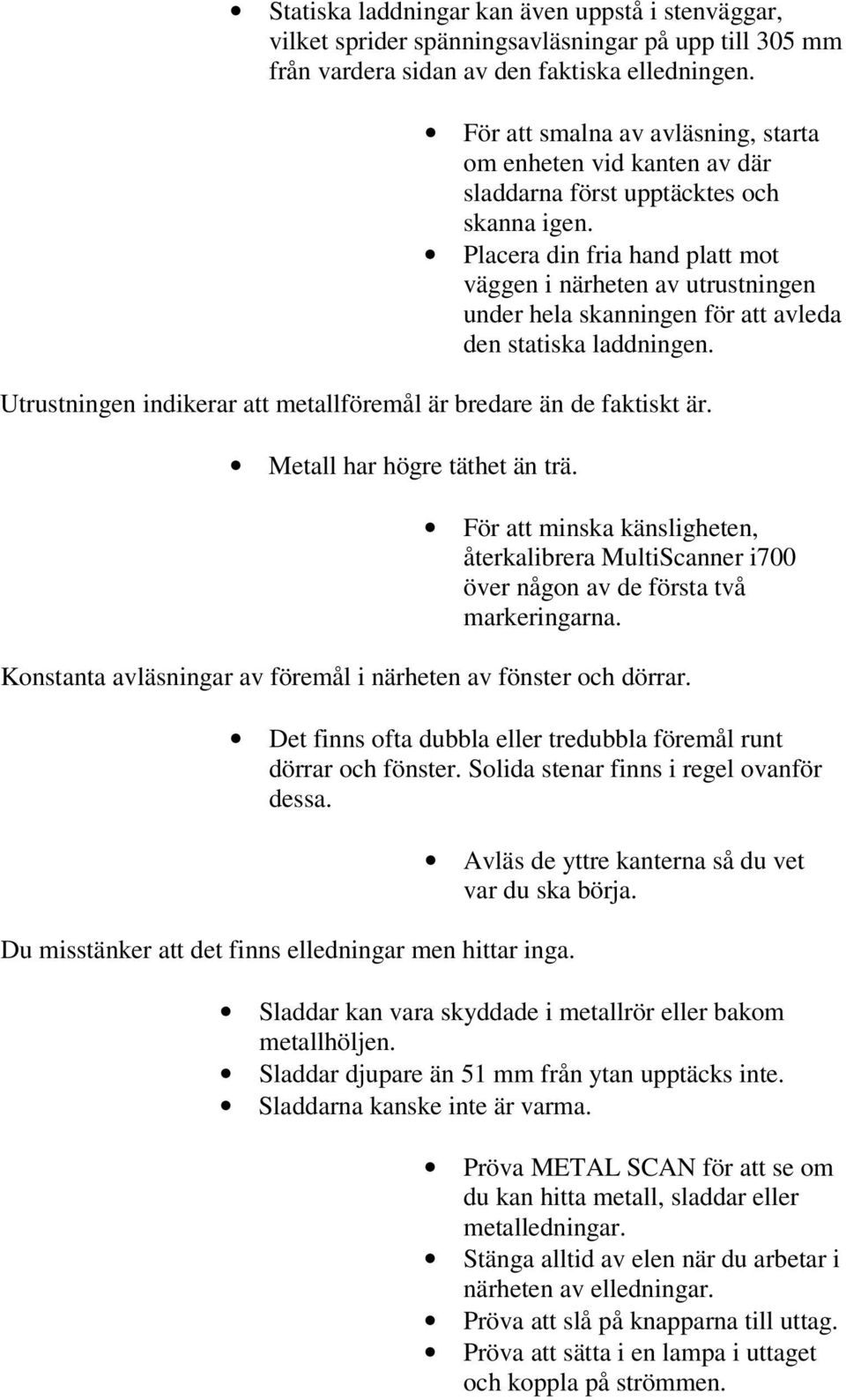

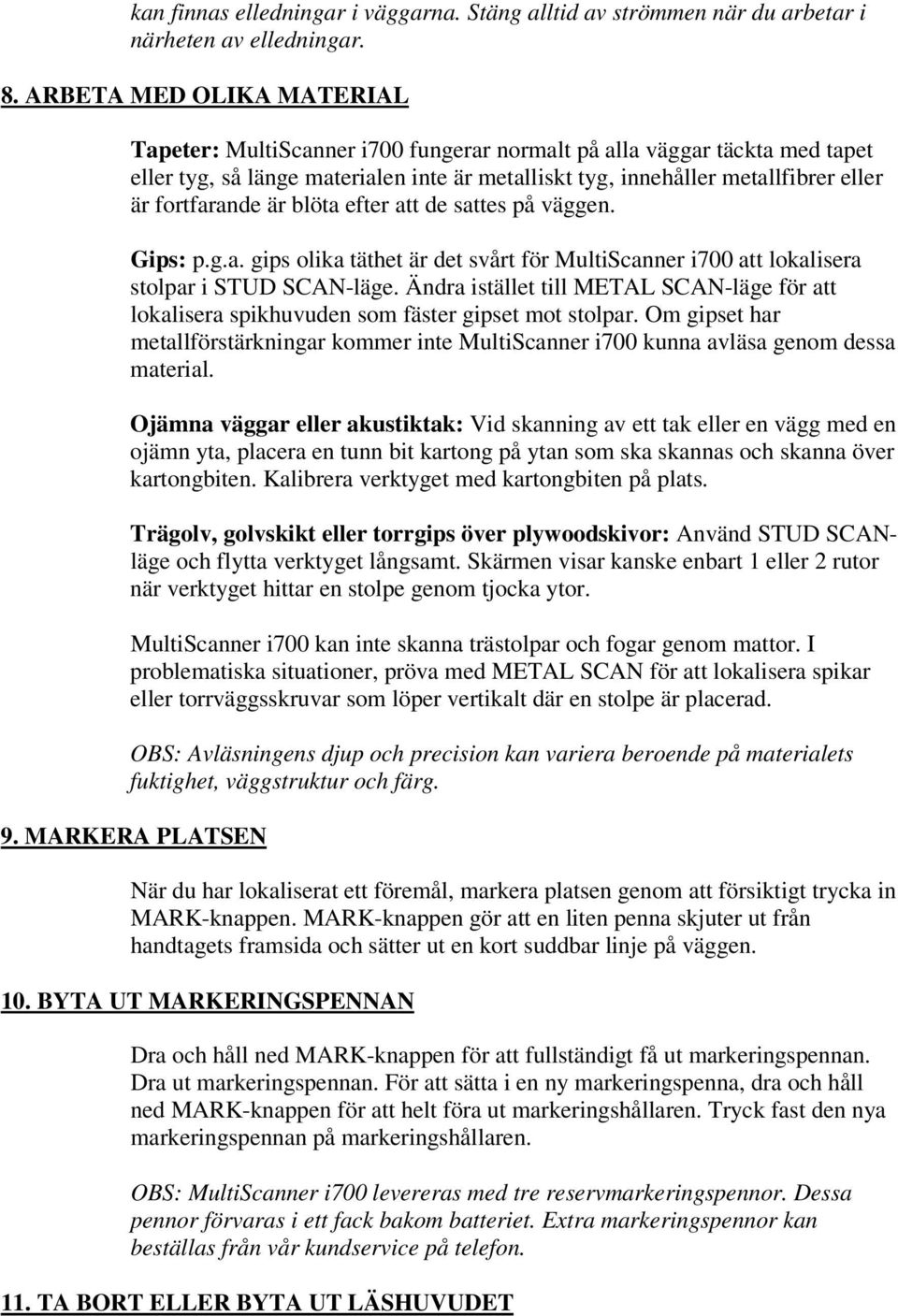

6 kan finnas elledningar i väggarna. Stäng alltid av strömmen när du arbetar i närheten av elledningar. 8. ARBETA MED OLIKA MATERIAL Tapeter: MultiScanner i700 fungerar normalt på alla väggar täckta med tapet eller tyg, så länge materialen inte är metalliskt tyg, innehåller metallfibrer eller är fortfarande är blöta efter att de sattes på väggen. Gips: p.g.a. gips olika täthet är det svårt för MultiScanner i700 att lokalisera stolpar i STUD SCAN-läge. Ändra istället till METAL SCAN-läge för att lokalisera spikhuvuden som fäster gipset mot stolpar. Om gipset har metallförstärkningar kommer inte MultiScanner i700 kunna avläsa genom dessa material. Ojämna väggar eller akustiktak: Vid skanning av ett tak eller en vägg med en ojämn yta, placera en tunn bit kartong på ytan som ska skannas och skanna över kartongbiten. Kalibrera verktyget med kartongbiten på plats. Trägolv, golvskikt eller torrgips över plywoodskivor: Använd STUD SCANläge och flytta verktyget långsamt. Skärmen visar kanske enbart 1 eller 2 rutor när verktyget hittar en stolpe genom tjocka ytor. MultiScanner i700 kan inte skanna trästolpar och fogar genom mattor. I problematiska situationer, pröva med METAL SCAN för att lokalisera spikar eller torrväggsskruvar som löper vertikalt där en stolpe är placerad. OBS: Avläsningens djup och precision kan variera beroende på materialets fuktighet, väggstruktur och färg. 9. MARKERA PLATSEN När du har lokaliserat ett föremål, markera platsen genom att försiktigt trycka in MARK-knappen. MARK-knappen gör att en liten penna skjuter ut från handtagets framsida och sätter ut en kort suddbar linje på väggen. 10. BYTA UT MARKERINGSPENNAN Dra och håll ned MARK-knappen för att fullständigt få ut markeringspennan. Dra ut markeringspennan. För att sätta i en ny markeringspenna, dra och håll ned MARK-knappen för att helt föra ut markeringshållaren. Tryck fast den nya markeringspennan på markeringshållaren. OBS: MultiScanner i700 levereras med tre reservmarkeringspennor. Dessa pennor förvaras i ett fack bakom batteriet. Extra markeringspennor kan beställas från vår kundservice på telefon. 11. TA BORT ELLER BYTA UT LÄSHUVUDET

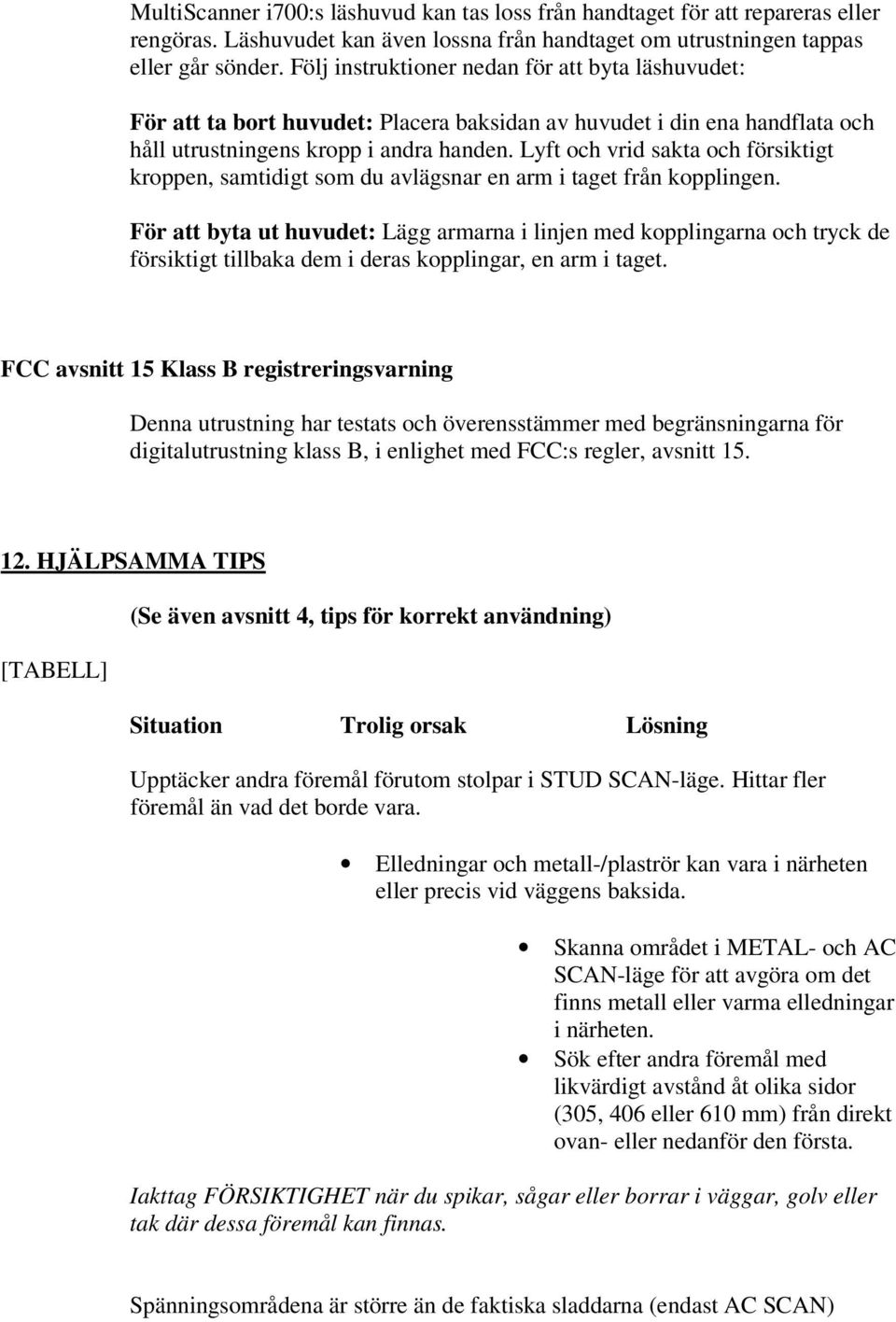

7 MultiScanner i700:s läshuvud kan tas loss från handtaget för att repareras eller rengöras. Läshuvudet kan även lossna från handtaget om utrustningen tappas eller går sönder. Följ instruktioner nedan för att byta läshuvudet: För att ta bort huvudet: Placera baksidan av huvudet i din ena handflata och håll utrustningens kropp i andra handen. Lyft och vrid sakta och försiktigt kroppen, samtidigt som du avlägsnar en arm i taget från kopplingen. För att byta ut huvudet: Lägg armarna i linjen med kopplingarna och tryck de försiktigt tillbaka dem i deras kopplingar, en arm i taget. FCC avsnitt 15 Klass B registreringsvarning Denna utrustning har testats och överensstämmer med begränsningarna för digitalutrustning klass B, i enlighet med FCC:s regler, avsnitt HJÄLPSAMMA TIPS [TABELL] (Se även avsnitt 4, tips för korrekt användning) Situation Trolig orsak Lösning Upptäcker andra föremål förutom stolpar i STUD SCAN-läge. Hittar fler föremål än vad det borde vara. Elledningar och metall-/plaströr kan vara i närheten eller precis vid väggens baksida. Skanna området i METAL- och AC SCAN-läge för att avgöra om det finns metall eller varma elledningar i närheten. Sök efter andra föremål med likvärdigt avstånd åt olika sidor (305, 406 eller 610 mm) från direkt ovan- eller nedanför den första. Iakttag FÖRSIKTIGHET när du spikar, sågar eller borrar i väggar, golv eller tak där dessa föremål kan finnas. Spänningsområdena är större än de faktiska sladdarna (endast AC SCAN)
