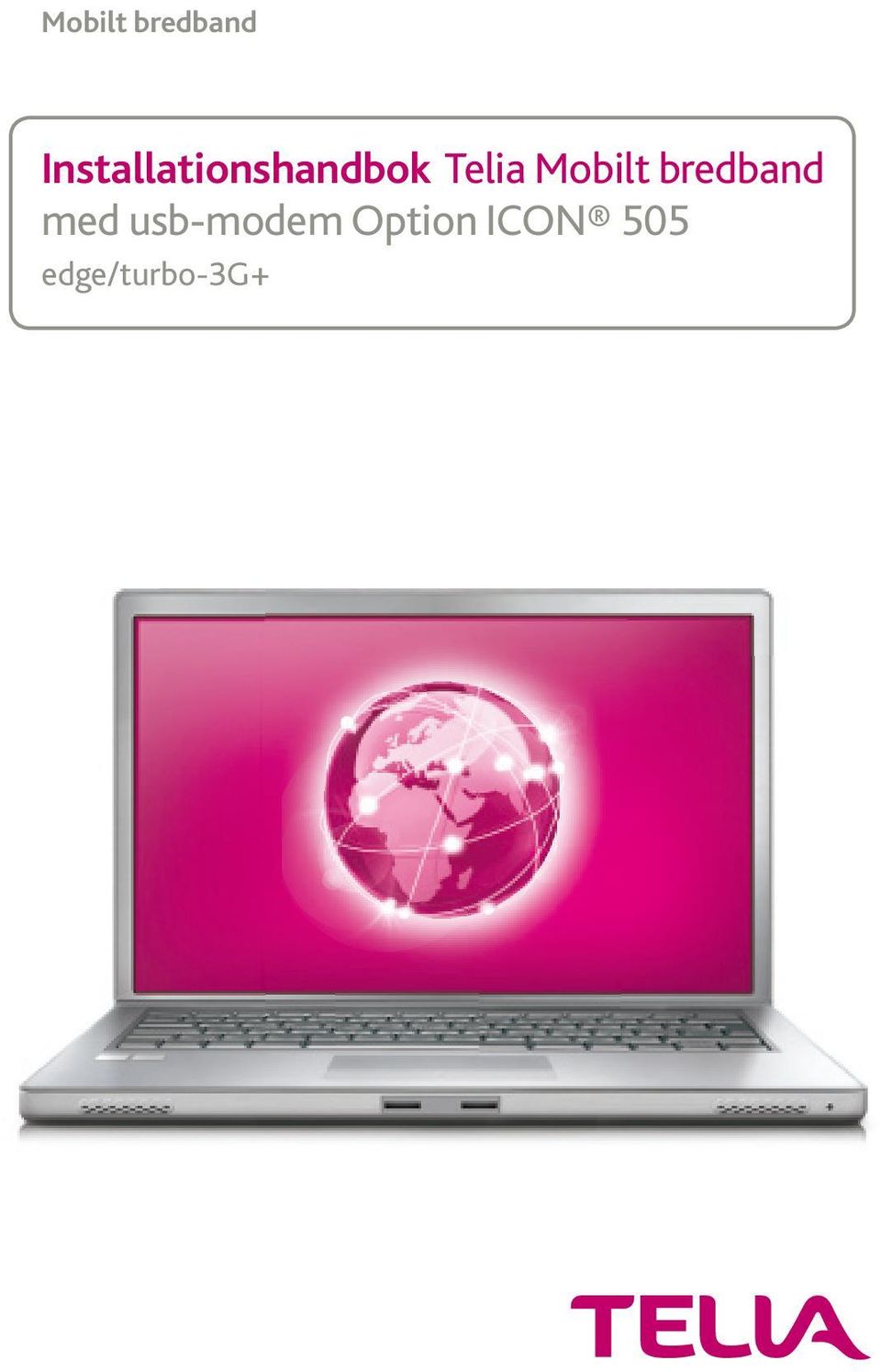

1 Mobilt bredband Installationshandbok Telia Mobilt bredband med usb-modem Option ICON 505 edge/turbo-3g+

2 Den snabba vägen till internet 1 Förbered usb-modemet Här är ditt icon 505 usb-modem som du använder med ditt mobila bredband från Telia. Det ger dig tillgång till alla typer av anslutningar för mobilt bredband som vi kan erbjuda; edge (via gsm), 3G, turbo-3g och turbo-3g+. Den här installationshandboken gör det enkelt att snabbt komma igång och använda ditt mobila bredband. Sedan surfar du snabbt och säkert, med Sveriges bästa täckning. Innan du börjar: Kontrollera att alla delar finns med. 1 2 Option icon 505 usb-modem för edge /turbo-3g+ Modemets prestanda, ta emot data: upp till 10.2 Mbit/s (uppgraderingsbart till 14,4 Mbit/s), skicka data: upp till 5,76 Mbit/s. Rekommenderade operativsystem: Vista (med SP 1), XP (med SP 2 eller senare) eller OS 10.4 (eller senare). Usb 2.0 rekommenderas för maximal prestanda. 3 Usb-modem med lock (1), snöre (2) och plastkåpa (3). Säkerhetsföreskrifter: Utsätt inte usb-modemet för extremt höga eller låga temperaturer. Utsätt inte usb-modemet för vatten eller fuktighet. Stäng av usb-modemet ombord på flygplan. nnars finns det risk för att usb-modemet stör flygplanets kontrollsystem. Stäng av usb-modemet i närheten av elektroniska enheter med hög precision. Usb-modemet kan påverka prestandan på denna typ av utrustning (t.ex. implanterad medicinsk utrustning). nvänd inte usb-modemet i områden med explosionsrisk. Försök inte att demontera usb-modemet eller dess tillbehör. Endast kvalificerad personal har tillåtelse att utföra underhåll. C Sätt i snöret som håller i locket genom att föra in det i öppningen i locket, och sedan genom öppningen i själva usb-modemet. Dra försiktigt i snöret för att kontrollera att det sitter fast. Tryck sedan fast plastkåpan. nslut modemet till en ledig usb-ingång i din dator. Gå sedan vidare till steg 2 och läs om hur du installerar programmet. B Ta ut hållaren för SIM-kortet. För sedan in SIM-kortet sidledes i hållaren. Sätt därefter tillbaka hållaren som den satt tidigare.

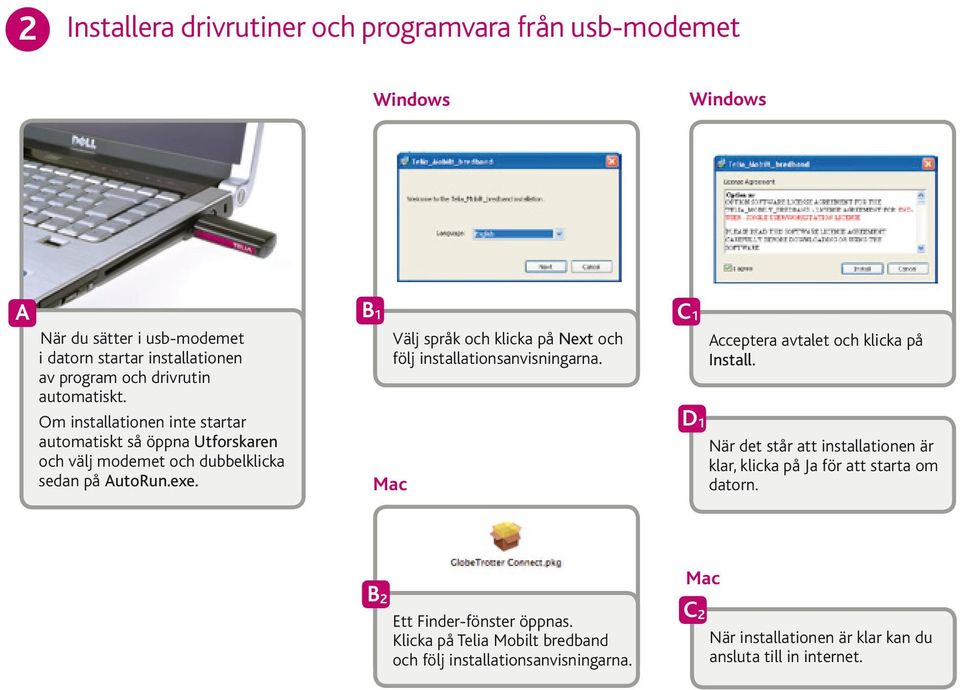

3 2 Installera drivrutiner och programvara från usb-modemet B 1 När du sätter i usb-modemet i datorn startar installationen av program och drivrutin automatiskt. Om installationen inte startar automatiskt så öppna Utforskaren och välj modemet och dubbelklicka sedan på utorun.exe. Välj språk och klicka på Next och följ installationsanvisningarna. C 1 cceptera avtalet och klicka på Install. D 1 När det står att installationen är klar, klicka på Ja för att starta om datorn. B 2 Ett Finder-fönster öppnas. Klicka på Telia Mobilt bredband och följ installationsanvisningarna. C 2 När installationen är klar kan du ansluta till in internet.

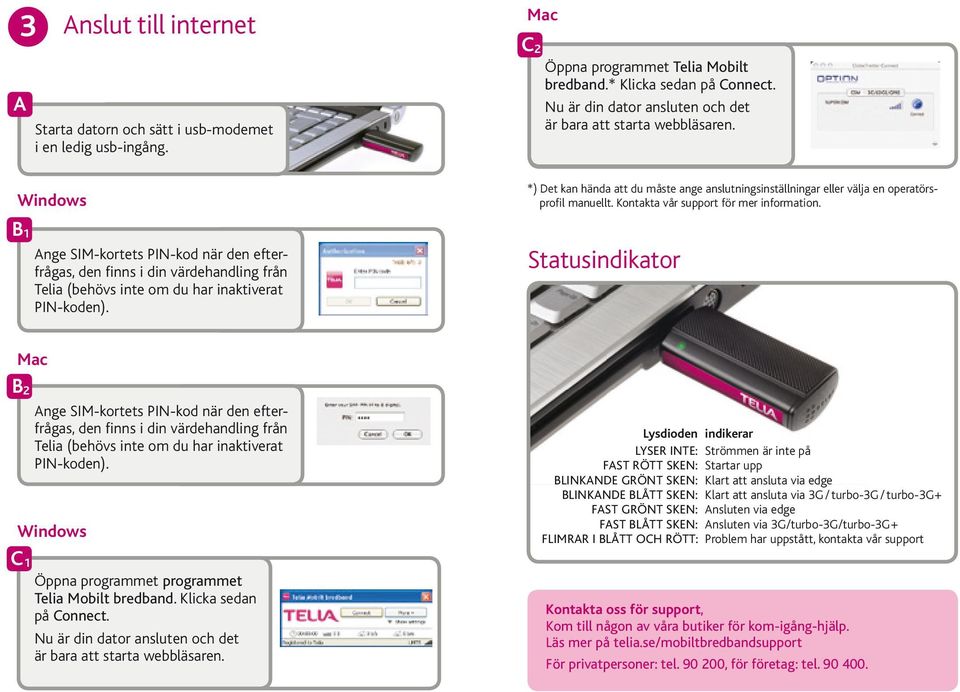

4 3 nslut till internet Starta datorn och sätt i usb-modemet i en ledig usb-ingång. B 1 nge SIM-kortets PIN-kod när den efterfrågas, den finns i din värdehandling från Telia (behövs inte om du har inaktiverat PIN-koden). C 2 Öppna programmet Telia Mobilt bredband.* Klicka sedan på Connect. Nu är din dator ansluten och det är bara att starta webbläsaren. *) Det kan hända att du måste ange anslutningsinställningar eller välja en operatörsprofil manuellt. Kontakta vår support för mer information. Statusindikator B 2 C 1 nge SIM-kortets PIN-kod när den efterfrågas, den finns i din värdehandling från Telia (behövs inte om du har inaktiverat PIN-koden). Öppna programmet programmet Telia Mobilt bredband. Klicka sedan på Connect. Nu är din dator ansluten och det är bara att starta webbläsaren. Lysdioden indikerar Lyser inte: Strömmen är inte på Fast rött sken: Startar upp Blinkande grönt sken: Klart att ansluta via edge Blinkande blått sken: Klart att ansluta via 3G / turbo-3g / turbo-3g+ Fast grönt sken: nsluten via edge Fast blått sken: nsluten via 3G/turbo-3G/turbo-3G+ Flimrar i blått och rött: Problem har uppstått, kontakta vår support Kontakta oss för support, Kom till någon av våra butiker för kom-igång-hjälp. Läs mer på telia.se/mobiltbredbandsupport För privatpersoner: tel , för företag: tel

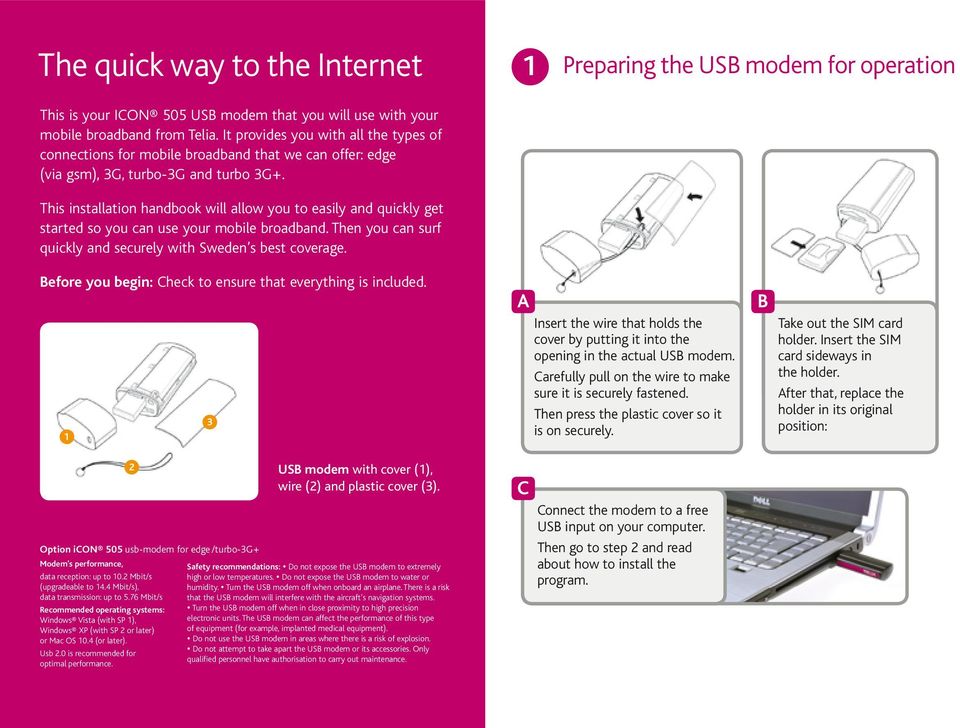

5 The quick way to the Internet 1 Preparing the USB modem for operation This is your ICON 505 USB modem that you will use with your mobile broadband from Telia. It provides you with all the types of connections for mobile broadband that we can offer: edge (via gsm), 3G, turbo-3g and turbo 3G+. This installation handbook will allow you to easily and quickly get started so you can use your mobile broadband. Then you can surf quickly and securely with Sweden s best coverage. Before you begin: Check to ensure that everything is included. 1 2 Option icon 505 usb-modem for edge /turbo-3g+ Modem s performance, data reception: up to 10.2 Mbit/s (upgradeable to 14.4 Mbit/s), data transmission: up to 5.76 Mbit/s Recommended operating systems: Vista (with SP 1), XP (with SP 2 or later) or OS 10.4 (or later). Usb 2.0 is recommended for optimal performance. 3 USB modem with cover (1), wire (2) and plastic cover (3). Safety recommendations: Do not expose the USB modem to extremely high or low temperatures. Do not expose the USB modem to water or humidity. Turn the USB modem off when onboard an airplane. There is a risk that the USB modem will interfere with the aircraft s navigation systems. Turn the USB modem off when in close proximity to high precision electronic units. The USB modem can affect the performance of this type of equipment (for example, implanted medical equipment). Do not use the USB modem in areas where there is a risk of explosion. Do not attempt to take apart the USB modem or its accessories. Only qualified personnel have authorisation to carry out maintenance. C Insert the wire that holds the cover by putting it into the opening in the actual USB modem. Carefully pull on the wire to make sure it is securely fastened. Then press the plastic cover so it is on securely. Connect the modem to a free USB input on your computer. Then go to step 2 and read about how to install the program. B Take out the SIM card holder. Insert the SIM card sideways in the holder. fter that, replace the holder in its original position:

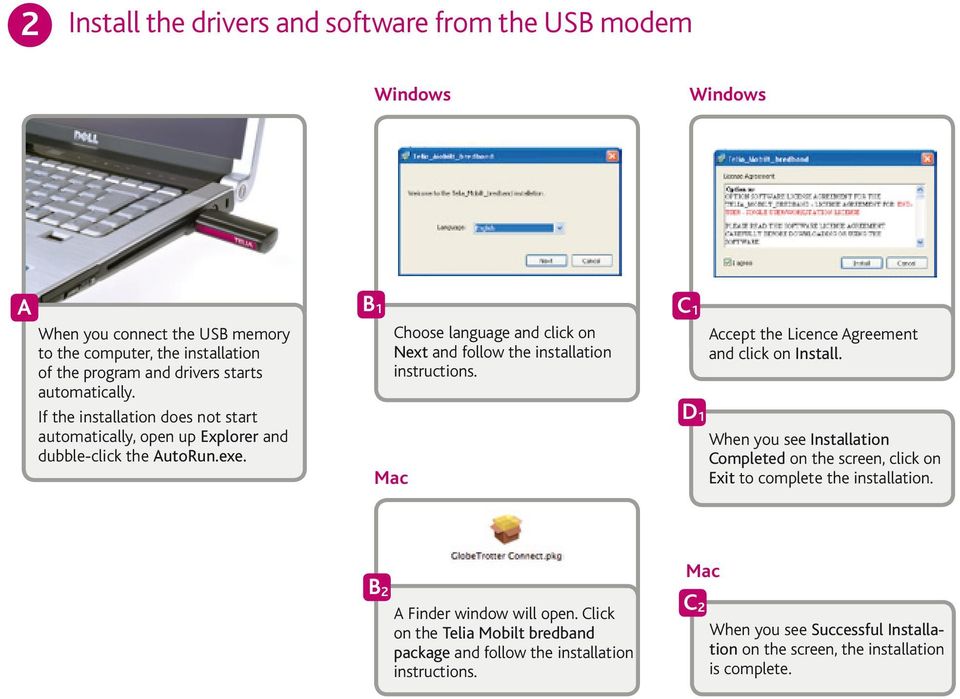

6 2 Install the drivers and software from the USB modem When you connect the USB memory to the computer, the installation of the program and drivers starts automatically. If the installation does not start automatically, open up Explorer and dubble-click the utorun.exe. B 1 Choose language and click on Next and follow the installation instructions. C 1 ccept the Licence greement and click on Install. D 1 When you see Installation Completed on the screen, click on Exit to complete the installation. B 2 Finder window will open. Click on the Telia Mobilt bredband package and follow the installation instructions. C 2 When you see Successful Installation on the screen, the installation is complete.

7 3 Connecting to the Internet Start the computer and insert the USB modem in a free USB port. B 1 Enter the PIN code of the SIM card when requested. You will find this in your documentation from Telia (not needed if you have deactivated the PIN code). C 1 Open the program, Telia Mobilt bredband. Click on Connect. Now your computer is connected and all you have to do is open your web browser. B 2 Enter the PIN code of the SIM card when requested. You will find this in your documentation from Telia (not needed if you have deactivated the PIN code). C 2 Open the program, Telia Mobilt bredband for.* Then click on Connect. Now your computer is connected and all you have to do is open your web browser. *) You may have to provide the connection settings or select an operator profile manually. Contact our support for more information.

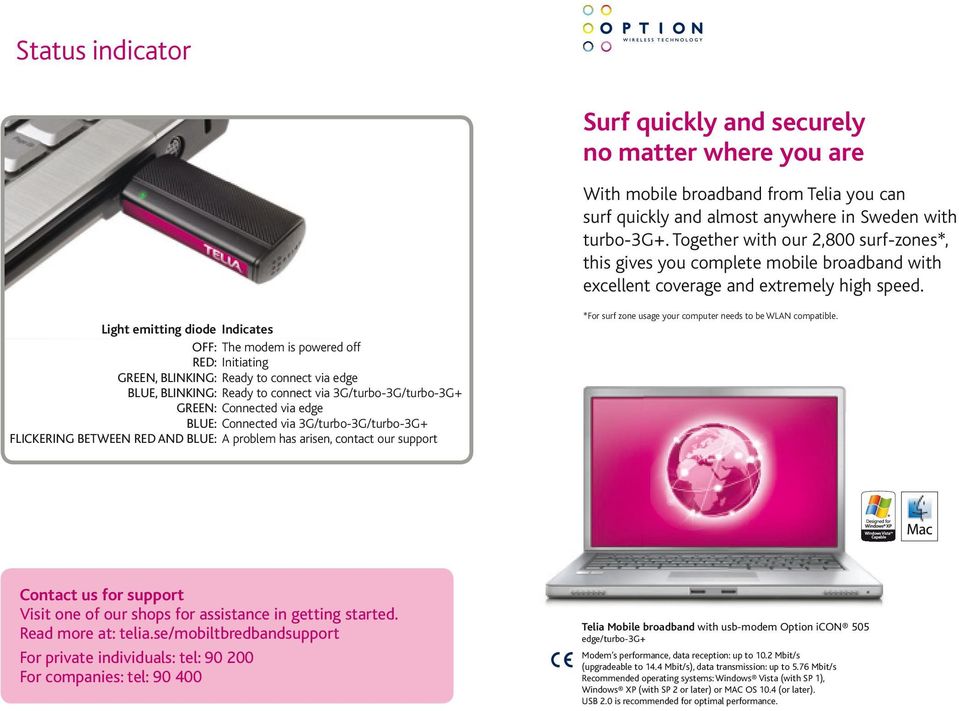

8 Status indicator Surf quickly and securely no matter where you are With mobile broadband from Telia you can surf quickly and almost anywhere in Sweden with turbo-3g+. Together with our 2,800 surf-zones*, this gives you complete mobile broadband with excellent coverage and extremely high speed. Light emitting diode Indicates off: The modem is powered off Red: Initiating GREEN, BLINKING: Ready to connect via edge BLUE, BLINKING: Ready to connect via 3G/turbo-3G/turbo-3G+ GREEN: Connected via edge BLUE: Connected via 3G/turbo-3G/turbo-3G+ FLICKERING BETWEEN RED ND BLUE: problem has arisen, contact our support *For surf zone usage your computer needs to be WLN compatible. Contact us for support Visit one of our shops for assistance in getting started. Read more at: telia.se/mobiltbredbandsupport For private individuals: tel: For companies: tel: Telia Mobile broadband with usb-modem Option icon 505 edge/turbo-3g+ Modem s performance, data reception: up to 10.2 Mbit/s (upgradeable to 14.4 Mbit/s), data transmission: up to 5.76 Mbit/s Recommended operating systems: Vista (with SP 1), XP (with SP 2 or later) or MC OS 10.4 (or later). USB 2.0 is recommended for optimal performance.

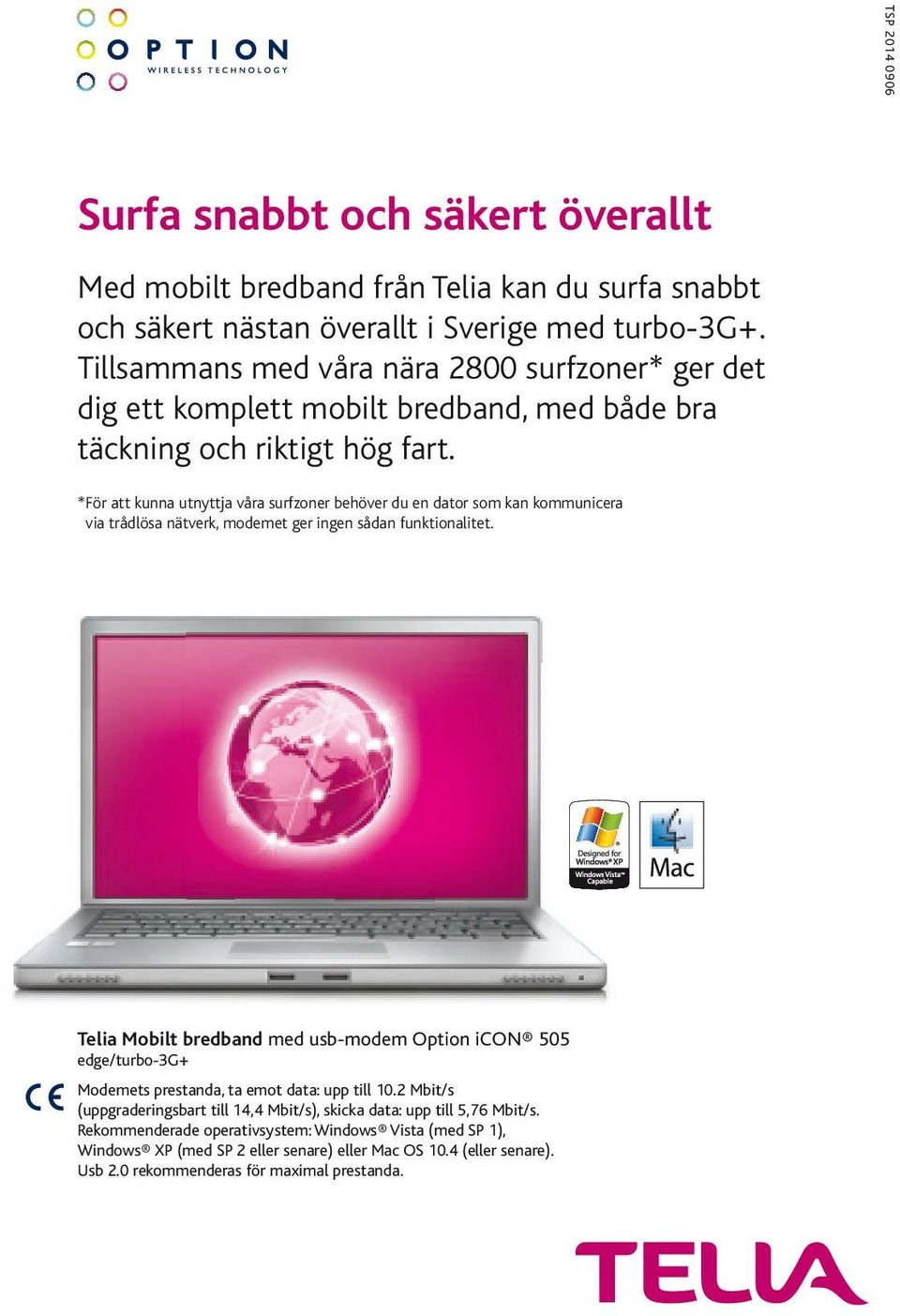

9 TSP Surfa snabbt och säkert överallt Med mobilt bredband från Telia kan du surfa snabbt och säkert nästan överallt i Sverige med turbo-3g+. Tillsammans med våra nära 2800 surfzoner* ger det dig ett komplett mobilt bredband, med både bra täckning och riktigt hög fart. *För att kunna utnyttja våra surfzoner behöver du en dator som kan kommunicera via trådlösa nätverk, modemet ger ingen sådan funktionalitet. Telia Mobilt bredband med usb-modem Option icon 505 edge/turbo-3g+ Modemets prestanda, ta emot data: upp till 10.2 Mbit/s (uppgraderingsbart till 14,4 Mbit/s), skicka data: upp till 5,76 Mbit/s. Rekommenderade operativsystem: Vista (med SP 1), XP (med SP 2 eller senare) eller OS 10.4 (eller senare). Usb 2.0 rekommenderas för maximal prestanda.
