GROUNDKEEPER G02, GH-02, GH-T-02

Transkript

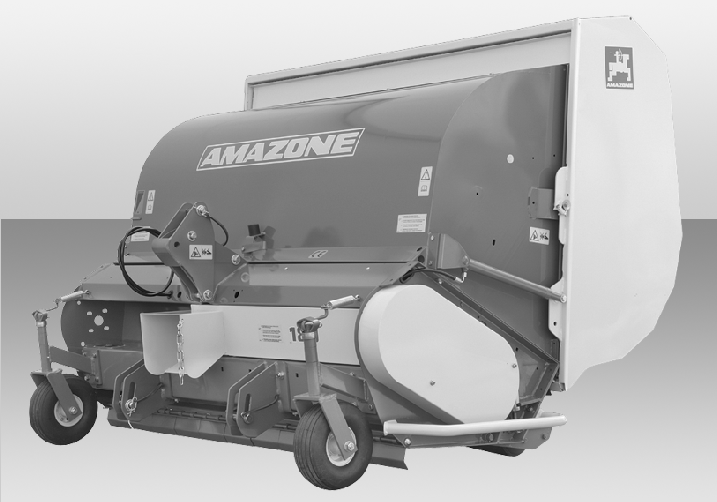

1 Instruktionsbok az GROUNDKEEPER G02, GH-02, GH-T-02 MG2355 BAF Printed in France S Läs och beakta instruktionsboken innan maskinen används första gången! Förvara den för framtida bruk!

2 DET FÅR INTE verka obekvämt eller överflödigt att läsa och göra sig införstådd med denna instruktionsbok: ty det räcker inte att från andra höra berättas att maskinen är så bra, att det bara är att köpa maskinen så går allt av sig själv. Om maskinen används felaktigt, kan inte bara föraren utan även omgivningen och maskinen skadas. För att garantera ett gott resultat måste man därför göra sig väl införstådd med maskinens samtliga funktioner, underrätta sig om hur den ska användas och manövreras i fält, transporteras och underhållas. Ty först då kommer man att bli tillfreds med både maskinen och sig själv. Detta är syftet med denna instruktionsbok. Leipzig-Plagwitz Groundkeeper G02; GH02; GH-T02 BAF

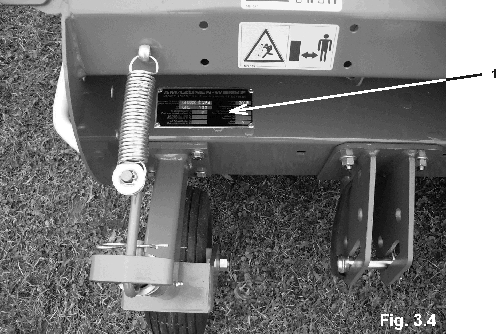

3 Identifikationsdata Identifikationsdata För in maskinens identifikationsdata här. Identifikationsdata finns på märkplåten. Maskin-ID: (tiosiffrigt) Typ: Groundkeeper G02; GH02; GH- T02 Tillverkningsår: Tjänstevikt kg: Tillåten totalvikt kg: Maximal tillsatsvikt kg: Tillverkarens adress AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Forbach Tel: + 33 (0) Fax: + 33 (0) E-post: forbach@amazone.fr Reservdelsbeställning AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 DE AMAZONEN-WERKE Tel: H. DREYER GmbH & Co. KG Fax: Postfach 51 E-post: amazone@amazone.de Reservdelskatalog online: et.amazone.de Ange alltid maskin-id (tio siffror) vid beställning av reservdelar. Om instruktionsboken Dokumentnummer: Kompletterande instruktioner för bogser Groun Framställningsdatum:01.09 Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2008 Alla rättigheter förbehålls. Eftertryckning, även utdrag, är endast tillåtet efter godkännande från AMAZONEN-WERKE H. DREYER GmbH Groundkeeper G02; GH02; GH-T02 BAF

4 Förord Förord Kära kund, Du har valt en av kvalitetsprodukterna i det omfattande produktprogrammet från AMAZONEN-WERKE, H. DREYER GmbH & Co. KG. Vi tackar för förtroendet. Kontrollera vid leverans av maskinen om den har utsatts för transportskador eller om delar saknas! Kontrollera med följesedeln att all specialutrustning som har beställts är med vid leveransen. Anspråk på ersättning för felaktig leverans måste lämnas in omedelbart! Läs och beakta instruktionsboken, särskilt säkerhetsanvisningarna, innan maskinen används första gången. När du har läst igenom instruktionsboken noga kan du använda din nya maskins funktioner fullt ut. Se till att alla som ska arbeta med maskinen läser denna instruktionsbok innan de använder maskinen första gången. Om ni har några frågor eller problem, kontrollera i instruktionsboken eller kontakta er återförsäljare. Se till att underhåll utförs enligt fastställda intervall och att skadade eller slitna delar byts i rätt tid. Därmed förlängs maskinens förväntade livslängd. Förslag till förbättringar Kära läsare, våra instruktionsböcker genomgår regelbundet uppdateringar. Med era förslag till förbättringar hjälper ni oss att göra instruktionsboken ännu mer användarvänlig. Skicka dina förslag till oss med adressen: AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Forbach Tel: + 33 (0) Fax: + 33 (0) E-post: forbach@amazone.fr 4 Groundkeeper G02; GH02; GH-T02 BAF

5 Innehållsförteckning 1 Användarinformation Syfte med instruktionsboken Riktningsuppgifter i instruktionsboken Använda illustrationer Allmänna säkerhetsanvisningar Skyldigheter och ansvar Beskrivning av säkerhetssymboler Organisatoriska åtgärder Säkerhets- och skyddsanordningar Informella säkerhetsåtgärder Utbildning av personer Säkerhetsåtgärder vid normal användning Faror på grund av restenergi Underhåll och reparation, felavhjälpning Konstruktionsförändringar Reserv- och slitagedelar samt hjälpmedel Rengöring och avfallshantering Maskinskötarens arbetsplats Varningsdekaler samt övriga dekaler på maskinen Placering av varningsdekaler samt övriga dekaler på maskinen Placering av varningsdekaler samt övriga dekaler på maskinen Fara om inte säkerhetsanvisningarna beaktas Säkerhetsmedvetet arbete Säkerhetsanvisningar för maskinskötaren Allmänna säkerhets- och arbetarskyddsföreskrifter Hydraulsystem Elsystemet Allmänna uppgifter om maskinen Användningsområden Försäkran om överensstämmelse Uppgifter vid förfrågningar Maskinens identifieringsmärkning Tekniska data Uppgift om buller Avsedd användning Övertagande av maskinen Till- och frånkoppling av maskinen på traktorns bakre trepunktslyft Kraftöverföringsaxel Montering och justering av kraftöverföringsaxeln Montering av kraftöverföringsaxeln Justering av kraftöverföringsaxeln vid första monteringen Växellådans ingångsvarvtal för Groundkeeper Hydraulanslutning Manövrering av uppsamlaren Manövrering av bakre stödhjul av typen GH-T (vid tillvalet dragstång och stödhjul) Skärverket Montering av gräsklippnings- och vertikalskärverktyg Gräsklippning Vertikalskärning Mullspridning Uppsamlingsarbete Groundkeeper G02; GH02; GH-T02 BAF

6 Innehållsförteckning 6.6 Tömning av uppsamlaren Inställning av skärhöjd Främre vals (tillval) Rengöring av maskinen Underhåll och skötsel Oljenivå i vinkelväxeln Smörjställen Längre perioder ur bruk Däcktryck Kompletterande instruktioner för bogserad AMAZONE Groundkeeper GH-T Montering och demontering av maskinen Inställning av arbetshöjd Transportläge Underhåll Däcktryck Ytterligare smörjställen Kompletterande instruktioner för Groundkeeper G Användningsområde Påmontering, inställning av klipphöjd Komma åt rotorn, rengöring av maskinen Groundkeeper G02; GH02; GH-T02 BAF

7 Användarinformation 1 Användarinformation Kapitlet Användarinformation ger information om hur instruktionsboken ska användas. 1.1 Syfte med instruktionsboken Denna instruktionsbok beskriver manövrering och underhåll av maskinen. ger viktiga anvisningar om hur maskinen används på ett säkert och effektivt sätt. är en del av maskinen och ska alltid medföras i maskinen eller i körfordonet. ska förvaras för framtida bruk. 1.2 Riktningsuppgifter i instruktionsboken Alla riktningar i denna instruktionsbok anges alltid sett i körriktningen. 1.3 Använda illustrationer Anvisningar och reaktion De uppgifter som maskinskötaren ska utföra framställs som numrerade åtgärdsanvisningar. Följ åtgärdsanvisningarnas angivna ordningsföljd. Resultatet av åtgärdsanvisningarna är markerat med en pil. Exempel: 1. Åtgärdsanvisning 1 Resultat av åtgärdsanvisning 1 2. Åtgärdsanvisning 2 Uppräkningar Uppräkningar utan tvingande ordningsföljd framställs som en punktlista. Exempel: Punkt 1 Punkt 2 Positionssiffror i bilder Siffror inom parentes hänvisar till motsvarande siffror på bilderna. Den första siffran anger bilden och den andra siffran motsvarar av positionssiffran på bilden. Exempel (bild 3/6) Bild 3 Position 6 Groundkeeper G02; GH02; GH-T02 BAF

8 Allmänna säkerhetsanvisningar 2 Allmänna säkerhetsanvisningar Detta kapitel innehåller viktiga anvisningar för säkert arbete med maskinen. 2.1 Skyldigheter och ansvar Beakta anvisningarna i instruktionsboken God kännedom om säkerhetsanvisningar och säkerhetsföreskrifter är en grundläggande förutsättning för säkert och felfritt arbete med maskinen. Ägarens ansvar Ägaren åtar sig att endast låta personer arbeta med maskinen som är väl förtrogna med de grundläggande föreskrifterna om arbetssäkerhet och arbetarskydd. har genomgått utbildning om arbete med/vid maskinen. har läst och förstått denna instruktionsbok. Ägaren åtar sig att hålla alla varningsdekaler på maskinen i läsligt skick. att byta ut skadade varningsdekaler. Kontakta tillverkaren om ni har några frågor. Maskinskötarens ansvar Alla personer som har till uppgift att arbeta med/vid maskinen, är ålagda att före arbetets början beakta de grundläggande föreskrifterna om arbetssäkerhet och arbetarskydd läsa och beakta kapitlet "Allmänna säkerhetsanvisningar" i denna instruktionsbok läsa kapitlet "Varningsdekaler samt övriga dekaler på maskinen" i denna instruktionsbok och följa säkerhetsanvisningarna på varningsdekalerna vid arbete med maskinen göra sig väl förtrogen med maskinen läsa kapitlen i denna instruktionsbok som är viktiga för de arbetsuppgifter som ska utföras. Fastställer maskinskötaren att en anordning inte är säkerhetstekniskt felfri, måste felet genast åtgärdas. Tillhör inte detta maskinskötarens arbetsuppgift eller om han/hon inte har de kunskaper som krävs, måste felet anmälas till ansvarig överordnad (ägaren). 8 Groundkeeper G02; GH02; GH-T02 BAF

9 Allmänna säkerhetsanvisningar Faror vid arbete med maskinen Maskinen är tillverkad enligt senaste tekniska standard och gällande säkerhetstekniska regler. Likväl kan det uppstå faror och skador vid arbete med maskinen för maskinskötarens eller tredje parts liv och lem för själva maskinen för annan egendom. Använd endast maskinen för avsett ändamål. i säkerhetstekniskt felfritt tillstånd. Åtgärda omgående fel, som kan påverka säkerheten. Garanti och ansvar Grundläggande gäller våra "Allmänna försäljnings- och leveransvillkor". Dessa överlämnas till ägaren senast när köpeavtalet undertecknas. Garanti och produktansvar bortfaller vid personskador och materiella skador, om de kan härledas till en eller flera av följande orsaker: icke avsedd användning av maskinen. felaktig montering, idrifttagning, manövrering och underhåll av maskinen. maskinen drivs med defekta säkerhetsanordningar eller felaktigt uppsatta eller icke läsliga säkerhets- och skyddsföreskrifter. anvisningarna i instruktionsboken angående idrifttagning, manövrering och underhåll har inte beaktats. egenmäktiga konstruktionsförändringar av maskinen. bristfällig övervakning av maskindelar, som utsätts för slitage. felaktigt utförda reparationer. olyckor orsakade av yttre påverkan av främmande föremål eller kraftigt våld. Groundkeeper G02; GH02; GH-T02 BAF

10 Allmänna säkerhetsanvisningar 2.2 Beskrivning av säkerhetssymboler Säkerhetsanvisningar kännetecknas av den trekantiga säkerhetssymbolen och tillhörande signalord. Signalorden (FARA, VARNING, AKTA) beskriver allvaret av den hotande faran och har följande betydelse: FARA kännetecknar en omedelbar fara med hög risk, som leder till dödsfall eller allvarlig personskada (förlust av kroppsdel eller långtidsskador), om de inte undviks. Beaktas inte dessa anvisningar hotar omedelbart dödsfall eller allvarligare personskada. VARNING kännetecknar en möjlig fara med medelhög risk, som kan leda till dödsfall eller (allvarlig) personskada, om de inte undviks. Beaktas inte dessa anvisningar hotar efter omständigheterna dödsfall eller allvarligare personskada. AKTA kännetecknar en fara med låg risk, som kan leda till lättare eller medelsvåra personskador eller materiella skador, om de inte undviks. VIKTIGT kännetecknar ett åliggande för ett särskilt förhållande eller en funktion för korrekt arbete med maskinen. Beaktas inte dessa anvisningar kan det leda till störningar på maskinen eller i dess omgivning. ANVISNING kännetecknar användningstips och särskilt användbar information. Dessa anvisningar hjälper er att utnyttja maskinens alla funktioner. 10 Groundkeeper G02; GH02; GH-T02 BAF

11 Allmänna säkerhetsanvisningar 2.3 Organisatoriska åtgärder Ägaren måste tillhandahålla nödvändig personlig skyddsutrustning, som t.ex.: skyddsglasögon säkerhetsskor skyddskläder hudskyddsmedel etc. Instruktionsboken ska alltid förvaras på maskinens arbetsplats! måste alltid vara fritt tillgänglig för maskinskötare och underhållspersonal! Kontrollera regelbundet alla befintliga säkerhetsanordningar! 2.4 Säkerhets- och skyddsanordningar Före varje idrifttagning av maskinen måste alla säkerhets- och skyddsanordningar sättas upp på korrekt sätt och vara funktionsdugliga. Kontrollera regelbundet alla säkerhets- och skyddsanordningar. Defekta säkerhetsanordningar Defekta eller demonterade säkerhets- och skyddsanordningar kan leda till farliga situationer. 2.5 Informella säkerhetsåtgärder Beakta utöver alla säkerhetsanvisningar i denna instruktionsbok även de allmängiltiga, nationella bestämmelser om arbetarskydd och miljöskydd. Beakta de lagstadgade trafikreglerna vid färd på allmän väg. Groundkeeper G02; GH02; GH-T02 BAF

12 Allmänna säkerhetsanvisningar 2.6 Utbildning av personer Endast personer med nödvändiga kunskaper får arbeta med/vid maskinen. Ägaren måste klart fastställa dessa personers behörighet för manövrering, skötsel och underhåll. En person som är under utbildning får endast arbeta med/vid maskinen under uppsikt av en erfaren person. Funktion Personer För uppgiften specialutbildad person 1) Undervisade personer 2) Personer med fackspecifik utbildning (fackverkstad) 3) Lastning/transport X X X Idrifttagning -- X -- Installation, utrustning X Drift -- X -- Underhåll X Felsökning och -avhjälpning -- X X Avfallshantering X Teckenförklaring: X - tillåtet -- ej tillåtet 1) 2) 3) En person, som kan åta sig en specifik uppgift och får utföra dessa för ett likvärdigt kvalificerat företag. Med undervisad person avses den som har undervisats och har nödvändig utbildning för att klara uppgiften och möjliga faror vid felaktiga förhållanden samt har informerats om nödvändiga skyddsanordningar och skyddsåtgärder. Med fackman avses personer med specialutbildning. De kan genom sin fackmässiga utbildning och kunskap om tillämpliga bestämmelser bedöma arbetet som ska utföras och upptäcka möjliga faror. Anmärkning: En person kan även införskaffa sig kompetens likvärdig med en fackmässig utbildning genom flerårig erfarenhet inom det aktuella arbetsområdet. Endast en fackverkstad får utföra arbeten som underhåll och reparation av maskinen, när dessa arbeten har markerats med tillägget "verkstadsarbete". Personalen på en fackverkstad förfogar över nödvändiga kunskaper samt lämpliga hjälpmedel (verktyg, lyftoch stödutrustning) för att utföra underhålls- och reparationsarbete på maskinen på ett korrekt och säkert sätt. 12 Groundkeeper G02; GH02; GH-T02 BAF

13 Allmänna säkerhetsanvisningar 2.7 Säkerhetsåtgärder vid normal användning Maskinen får endast användas när alla säkerhets- och skyddsanordningar är fullt funktionsdugliga. Kontrollera maskinen minst en gång dagligen för synliga skador samt kontrollera att säkerhets- och skyddsanordningarna är funktionsdugliga. 2.8 Faror på grund av restenergi Observera att det kan förekomma rester av mekanisk, hydraulisk, pneumatisk och elektrisk energi på maskinen. Fastställ lämpliga åtgärder i instruktionerna till manövreringspersonalen. Detaljerade anvisningar finns också i respektive kapitel i denna instruktionsbok. 2.9 Underhåll och reparation, felavhjälpning Genomför inställnings-, underhålls- och inspektionsarbeten enligt föreskrivna intervall. Säkra alla driftsmedier som tryckluft och hydraulik mot oavsiktlig start. Fäst och säkra de större komponenterna vid byte med hjälp av lyftanordningar. Kontrollera att lossade skruvförband dragits åt ordentligt. Kontrollera säkerhets- och skyddsanordningarnas funktion när underhållsarbetet har slutförts Konstruktionsförändringar Utan godkännande från AMAZONEN-WERKE får ingen form av förändringar eller till- eller ombyggnad utföras på maskinen. Detta gäller även svetsning på bärande delar. Alla till- eller ombyggnadsåtgärder kräver skriftligt godkännande från AMAZONE. Använd endast av AMAZONE godkända ombyggnadsoch tillbehörsdelar så att drifttillståndet enligt nationella och internationella föreskrifter inte upphör att gälla. Fordon med ett driftstillstånd som utfärdats av myndigheterna eller anordningar och utrustning som är anslutna till ett fordon eller tillstånd för körning på allmän väg måste befinna vara beskaffat på det sätt som anges på tillståndet eller godkännandet. Groundkeeper G02; GH02; GH-T02 BAF

14 Allmänna säkerhetsanvisningar VARNING Kläm-, skär-, grip-, och stötrisker på grund av brott på bärande delar. Av princip är det förbjudet att borra i ram eller chassi. borra upp befintliga hål på ramen respektive chassiet. svetsa bärande delar Reserv- och slitagedelar samt hjälpmedel Byt omgående maskindelar som inte befinner sig i felfritt tillstånd. Använd endast originalreserv- och slitagedelar eller andra av AMAZONE godkända delar så att drifttillståndet enligt nationella och internationella föreskrifter inte upphör att gälla. Vid användning av reserv- och slitagedelar från andra tillverkare kan inte garanteras att de är konstruerade och tillverkade på ett säkert och korrekt sätt.. AMAZONEN-WERKE åtar sig inget ansvar för skador som orsakats av användning av ej godkända reserv- och slitagedelar eller hjälpmedel Rengöring och avfallshantering Använda ämnen och material ska handhas och avfallshanteras på korrekt sätt, särskilt vid arbete på smörjsystem och -anordningar och vid rengöring med lösningsmedel Maskinskötarens arbetsplats Manövrering av maskinen får uteslutande utföras av en person som sitter i traktorns förarsäte Varningsdekaler samt övriga dekaler på maskinen Se alltid till att alla varningsdekaler på maskinen är rena och i läsligt skick! Byt ut oläsbara varningsdekaler. Beställ varningsdekaler från återförsäljaren med hjälp av beställningsnumret (t.ex. MD 075). Varningsdekaler - utförande Varningsdekalerna markerar farliga ställen på maskinen och varnar för restrisker. På dessa riskställen föreligger permanenta eller oväntat uppdykande risker. En varningsdekal består av två fält: 14 Groundkeeper G02; GH02; GH-T02 BAF

15 Allmänna säkerhetsanvisningar Fält 1 påvisar bildligt typen av fara omgiven av en trekantig säkerhetssymbol. Fält 2 påvisar bildligt hur faran undviks. Varningsdekaler förklaring Under Beställningsnummer och förklaring ges en beskrivning av bredvidstående varningsdekal. Varningsdekalen beskrivs alltid i samma ordningsföljd: 1. Beskrivning av faran. Till exempel: Risk för skär- eller klämskador! 2. Följderna om inte anvisningarna för att undvika faran följs. Till exempel: Orsakar svåra skador på finger eller hand. 3. Anvisningar för att undvika faran. Till exempel: Rör endast vid maskindelar när den befinner sig i fullständigt stillestånd. Groundkeeper G02; GH02; GH-T02 BAF

16 Allmänna säkerhetsanvisningar Beställningsnummer och förklaring Varningsdekal MD 075 Det finns risk för att roterande maskindelar skadar eller skär av fingrar och händer! Denna fara orsakar allvarliga skador med förlust av kroppsdel, finger eller hand. Grip aldrig tag i riskområdet så länge traktormotorn är igång och kraftöverföringsaxel/hydraulik är anslutna. Rör aldrig vid maskindelarna förrän de har stannat helt. MD 076 Det finns risk för att en hand eller arm dras in och fastnar i oskyddade kedje- eller remdrivningar som satts igång! Denna fara kan leda till mycket allvarliga skador på armar och händer, i värsta fall förlust av kroppsdelar. Ta aldrig bort eller öppna skyddsanordningarna på kedje- eller remdrivningarna så länge traktormotorn är igång och kraftöverföringsaxeln/hydrauliken är anslutna eller medan traktorhjulet rör sig MD 078 Klämrisk för finger eller hand genom rörliga, åtkomliga maskindelar! Denna fara orsakar allvarliga skador med förlust av kroppsdel, finger eller hand. Grip aldrig tag i riskområdet så länge traktormotorn är igång och kraftöverföringsaxel/hydraulik är anslutna. MD 079 Fara kan orsakas av material eller föroreningar som dras in i respektive slungas ut ur maskinen! Denna fara kan orsaka mycket allvarliga skador på hela kroppen. Se till att obehöriga personer håller sig på tillräckligt säkerhetsavstånd från maskinens riskområde så länge maskinen är igång. 16 Groundkeeper G02; GH02; GH-T02 BAF

17 Allmänna säkerhetsanvisningar MD 080 Klämningsrisk för överkroppen i dragstångens böjningsområde vid plötsliga svängar! Denna risk kan medföra allvarliga skador på överkroppen eller dödsfall. Det är förbjudet att uppehålla sig mellan traktor och maskin vid manövrering av trepunktslyften så länge traktorns motor är igång och traktorn inte säkrats mot oavsiktlig rullning. MD 087 Det finns risk för att verktyg som är i drift skadar eller skär av tår eller fötter! Denna fara kan leda till mycket allvarliga skador på tår och fötter, i värsta fall förlust av kroppsdelar. Håll alltid tillräckligt säkerhetsavstånd till riskområdet så länge traktormotorn är igång och kraftöverföringsaxel/hydraulik är anslutna. MD 090 Fara för skador som orsakas av att frånkopplad, ospärrad maskin oavsiktligt kommer i rullning! Denna fara orsakar allvarliga skador på hela kroppen eller dödsfall. Säkra alltid maskinen mot oavsiktlig rullning innan den kopplas från traktorn. Använd parkeringsbromsen och/eller stoppklossarna. MD 095 Läs och beakta instruktionsboken och säkerhetsanvisningarna innan maskinen tas i drift! Groundkeeper G02; GH02; GH-T02 BAF

18 Allmänna säkerhetsanvisningar MD 096 Infektionsrisk för hela kroppen på grund av utströmmande vätska som står under högt tryck (hydraulolja)! Denna fara orsakar allvarliga skador på hela kroppen, när hydraulolja som står under högt tryck tränger genom huden och in i kroppen. Försök aldrig täta igen otäta hydraulslangar med handen eller fingrarna. Läs och beakta anvisningarna i instruktionsboken, innan du genomför underhålls- och reparationsarbete. Uppsök omedelbart läkare vid skador som orsakats av hydraulolja. MD 097 Det finns risk för att hela kroppen kommer i kläm på en person som uppehåller sig i slagområdet för trepunktsupphängningen när trepunktshydrauliken aktiveras! Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Det är förbjudet att uppehålla sig i trepunktsupphängningens slagområde när trepunktshydrauliken aktiveras. Trepunktslyften får ο ο endast manövreras från avsedd arbetsplats. aldrig manövreras när du befinner dig i slagområdet mellan traktor och maskin. MD 100 Piktogrammet visar fästpunkterna där det separata lyftdonet ska fästas då maskinen ska lastas. 18 Groundkeeper G02; GH02; GH-T02 BAF

19 Allmänna säkerhetsanvisningar MD 102 Fara orsakad av att traktorn och maskinen oavsiktligt startar och kommer i rullning vid ingrepp i maskinen, t.ex. vid arbete med montering, inställning, felavhjälpning, rengöring, underhåll och reparationer! Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Säkra traktorn och maskinen mot oavsiktlig start och rullning före ingrepp på maskinen. Läs och följ anvisningarna för ingreppen i de aktuella kapitlen MD 113 Läs och följ anvisningarna för rengöring, underhåll och reparationer i respektive kapitel i instruktionsboken! MD 114 Denna symbol visar ett smörjställe MD 115 Maximalt driftstryck för hydraulsystemet uppgår till 200 bar. Groundkeeper G02; GH02; GH-T02 BAF

20 Allmänna säkerhetsanvisningar MD 118 Piktogrammet visar det maximala driftvarvtalet (max. 540 varv/min) och rotationsriktningen för drivaxeln på maskinsidan. MD 145 CE-märkningen anger att maskinen uppfyller de grundläggande säkerhets- och hälsokraven. MD 170 Risk för att klämmas, dras in eller fastna i oskyddade rörliga maskindelar när skyddsutrustning saknas! Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Stäng alltid öppnad skyddsutrustning eller montera borttagen skyddsutrustning innan du startar maskinen. 20 Groundkeeper G02; GH02; GH-T02 BAF

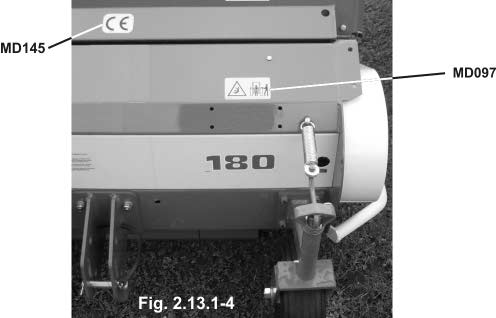

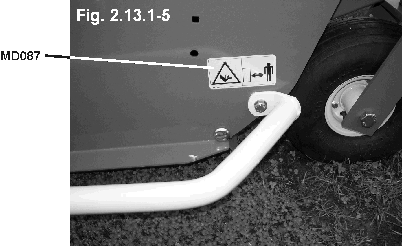

21 Allmänna säkerhetsanvisningar Placering av varningsdekaler samt övriga dekaler på maskinen Varningsdekal Följande illustrationer visar varningsdekalernas placering på maskinen. (GH) Groundkeeper G02; GH02; GH-T02 BAF

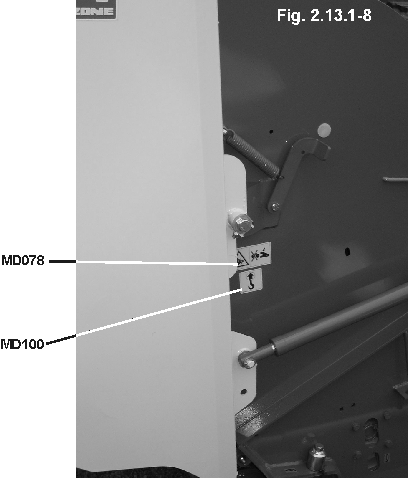

22 Allmänna säkerhetsanvisningar 22 Groundkeeper G02; GH02; GH-T02 BAF

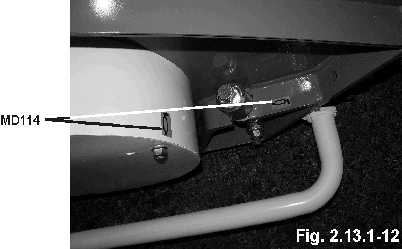

23 Allmänna säkerhetsanvisningar Groundkeeper G02; GH02; GH-T02 BAF

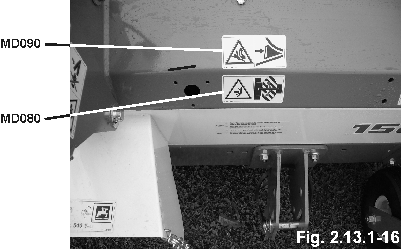

24 Allmänna säkerhetsanvisningar FÖLJANDE GÄLLER ENDAST GH-T 24 Groundkeeper G02; GH02; GH-T02 BAF

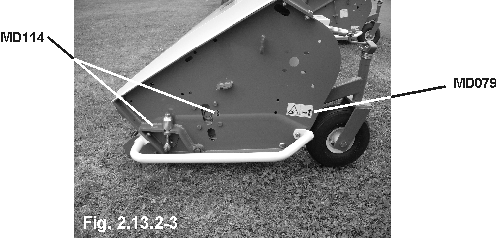

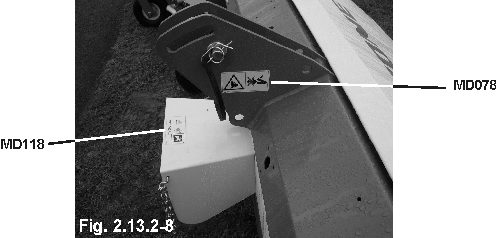

25 Allmänna säkerhetsanvisningar Placering av varningsdekaler samt övriga dekaler på maskinen Varningsdekal Följande illustrationer visar varningsdekalernas placering på maskinen. (G) Groundkeeper G02; GH02; GH-T02 BAF

26 Allmänna säkerhetsanvisningar 26 Groundkeeper G02; GH02; GH-T02 BAF

27 Allmänna säkerhetsanvisningar 2.14 Fara om inte säkerhetsanvisningarna beaktas Om inte säkerhetsanvisningarna beaktas kan detta ha följder såväl i form av fara för personer och även för miljö och maskin. kan leda till att alla skadeanspråk bortfaller. I enskilda tillfällen är följande risker exempel på faror som kan inträffa om säkerhetsanvisningarna inte beaktas: fara för personer genom ej avsäkrat arbetsområde. viktiga funktioner på maskinen fungerar inte. föreskrivna metoder för underhåll och reparationer fungerar inte. fara för personer genom mekanisk och kemisk inverkan. miljöfara på grund av läckage av hydraulolja Säkerhetsmedvetet arbete Utöver säkerhetsanvisningarna i denna instruktionsbok ska absolut nationella, allmänna arbetarskyddsföreskrifter följas. Följ de på varningsdekalerna framförda anvisningarna för att undvika faror. Följ de lagstadgade trafikreglerna vid färd på allmän väg. Groundkeeper G02; GH02; GH-T02 BAF

28 Allmänna säkerhetsanvisningar 2.16 Säkerhetsanvisningar för maskinskötaren VARNING Kläm-, skär-, grip-, och stötrisker på grund av bristande trafikoch driftssäkerhet. Kontrollera att maskinen och traktorn är trafik- och driftsäker före varje användning! Allmänna säkerhets- och arbetarskyddsföreskrifter Beakta utöver dessa anvisningar även de allmänna gällande nationella säkerhets- och arbetarskyddsföreskrifterna! De på maskinen uppsatta varningsdekalerna och övriga dekaler ger viktiga anvisningar för riskfri drift av maskinen. Följ dessa anvisningar för din egen säkerhet! Kontrollera före start och före idrifttagning maskinens närområde (barn)! Kontrollera att sikten är tillräcklig! Det är förbjudet för personer att åka på maskinen samt att transportera saker på maskinen! Anpassa din körning så att du alltid behärskar traktor med påbyggd eller påkopplad maskin på ett säkert sätt. Ta härvid hänsyn till personlig skicklighet, väglag, trafik, sikt och väderlek, traktorns köregenskaper samt påverkan av påbyggd eller påhängd maskin. Till- och frånkoppling av maskinen Koppla och transportera endast maskinen med sådana traktorer som är lämpade för detta. När maskinen kopplas på vid traktorns trepunktshydraulik måste ovillkorligen traktorns och maskinens kopplingskategori överensstämma! Koppla maskinen enligt föreskrifterna till de föreskrivna anordningarna! Vid tillkoppling av maskiner vid traktorns front och/eller baktill på traktorn får följande inte överskridas ο ο ο traktorns max tillåtna totalvikt traktorns max tillåtet axeltryck tillåten bärighet för traktorns däck Säkra traktorn och maskinen från att rulla iväg utan avsikt, innan maskinen kopplas till eller från! Det är förbjudet för personer att uppehålla sig mellan maskinen som ska kopplas på och traktorn medan traktorn kör mot maskinen! Anvisande medhjälpare får endast befinna sig på säkert avstånd från maskinen. Först då traktorn står stilla får medhjälparen gå in mellan traktorn och maskinen. Säkra manöverspaken för traktorns hydraulik i läge så att oavsiktlig upplyftning eller sänkning är utesluten innan maskinen ansluts till 28 Groundkeeper G02; GH02; GH-T02 BAF

29 Allmänna säkerhetsanvisningar eller kopplas från traktorns trepunktshydraulik! Placera domkraft eller stödanordningar på avsedd plats före tilleller frånkoppling av maskinen! Vid manövrering av stödanordningarna föreligger skaderisk på grund av kläm- och skärskador! Var extra försiktig vid till- och frånkoppling av maskinen till traktorn! Mellan traktorn och maskinen föreligger risk för klämoch skärskador kring kopplingsanordningen! Det är förbjudet för personer att uppehålla sig mellan traktor och maskin vid manövrering av trepunktslyften! Anslutna matarledningar ο ο måste lätt ge efter för alla rörelser vid svängar utan spänningar, knäckar eller friktion. får inte skava mot andra delar. Utlösningsvajer för snabbkopplingar måste hänga löst och får inte självutlösas vid om de är djupt liggande! Ställ alltid den frånkopplade maskinen på stabil plats! Användning av maskinen Bekanta dig före arbetets början ordentligt med alla maskinens anordningar och manövreringselement samt deras funktioner. Under arbetet är det för sent! Bär tätt åtsittande kläder! Lös klädsel ökar risken för att fastna eller dras in i drivaxlarna! Ta endast maskinen i drift när alla skyddsanordningar är på plats och befinner sig i skyddsläge! Beakta maximal tilläggsvikt för monterad/tillkopplad maskin och traktorns högsta godkända axel- och stödlast! Kör eventuellt med endast delvis fyllda förrådsbehållare. Det är förbjudet för personer att uppehålla sig i maskinens arbetsområde! Det är förbjudet att uppehålla sig i maskinens sväng- och rörelseområde! Vid alla hydrauliskt manövrerade maskindelar föreligger risk för kläm- och skärskador! Hydrauliskt drivna maskindelar får endast manövreras av personer som håller sig på tillräckligt säkerhetsavstånd från maskinen! Säkra traktorn mot oavsiktlig start och rullning innan du lämnar traktorn. För detta ο ο ο ο ska maskinen ställas på marken parkeringsbromsarna dras åt traktorns motor ställas av ta ur tändningsnyckeln. Groundkeeper G02; GH02; GH-T02 BAF

30 Allmänna säkerhetsanvisningar Transport av maskinen Beakta gällande nationella trafikföreskrifter vid körning på allmän väg! Kontrollera före transport, ο ο ο ο ο att matarledningarna är korrekt anslutna ljusanläggningen för skador, funktion och att de är rena om broms- och hydraulsystemet har synliga fel om parkeringsbromsen är helt lossad bromssystemets funktion Kontrollera alltid att traktorns sväng- och bromsfunktion är tillräcklig! Maskiner som är påbyggda eller tillkopplade till en traktor och front- eller bakvikt påverkar körförhållanden samt traktorns styroch bromsförmåga. Använd eventuellt frontvikter! Traktorns framaxel måste alltid vara belastad med minst 20 % av traktorns nettovikt, så att tillräcklig styrförmåga garanteras. Fäst front- eller bakvikter enligt föreskrifterna på därför avsedda fästpunkter! Beakta maximal nyttolast för monterad/tillkopplad maskin samt traktorns max godkända axel- och stödlast! Traktorn måste säkerställa föreskriven bromsfördröjning för det lastade tåget (traktor plus påbyggd/tillkopplad maskin)! Kontrollera bromseffekten före start! Ta hänsyn till maskinens utskjut och svängmassa vid körning i kurvor! Kontrollera före transportkörning att alla svängbara maskindelar är ordentligt låsta i transportläge när maskinen är ansluten till traktorns trepunktshydraulik respektive lyftarmar! Ställ före transportkörning alla svängbara maskindelar i transportläge! Säkra före transportkörning svängbara maskindelar i transportläget för att förhindra riskfyllda lägesförändringar. Använd de härför avsedda transportsäkringarna! Lås före transportkörning manöverspaken till trepunktslyften så att den tillkopplade maskinen inte oavsiktligt kan lyftas upp eller sänkas ned under transportkörningen! Kontrollera före transportkörning om nödvändig transportutrustning är korrekt monterad på maskinen, som t.ex. belysning, varningsanordningar och skyddsanordningar! Kontrollera visuellt före transportkörning att trepunktslyftens toppstång och lyftarmarna är säkrade med låssprintar för att förhindra att de lossnar. Anpassa körhastigheten efter rådande förhållande! Lägg i en lägre växel före körning i kraftig utförslutning! Bromspedalerna ska vara hopkopplade före transportkörning! 30 Groundkeeper G02; GH02; GH-T02 BAF

31 Allmänna säkerhetsanvisningar Hydraulsystem Hydraulsystemet står under högt tryck! Se till att hydraulslangarna blir korrekt anslutna! Vid anslutning av hydraulslangarna måste hydraulsystemet för såväl traktor som maskin vara trycklösa! Det att inte tillåtet att blockera de reglage på traktorn som styr elektriskt eller hydrauliskt drivna rörelser hos komponenterna, t.ex. fällning, svängning och förskjutning. Respektive rörelse måste stoppas automatiskt när motsvarande reglage släpps. Detta gäller inte för rörelse av anordningar som ο ο ο är kontinuerliga eller spärras automatiskt eller funktionsmässigt kräver flytläge eller tryckställning. Före arbeten med hydraulsystemet ο ο ο ο ο Ställ av maskinen Gör hydraulsystemet trycklöst Ställ av traktorns motor Dra åt parkeringsbromsen Ta ur tändningsnyckeln. Låt fackman kontrollera att hydraulslangarna är i driftsäkert skick minst en gång om året! Byt hydraulslangar som är skadade eller gamla! Använd endast originalhydraulslangar! Användningstiden för hydraulslangar ska inte överstiga sex år, innefattande en lagringstid på max två år. Även vid korrekt förvaring och tillåten användning åldras slangar och slangkopplingar, vilket begränsar förvarings- och användningstiden. Andra användningstider kan dock fastställas utifrån erfarenheten, särskilt med hänsyn till risken för eventuella slangbrott. För slangar och slangledningar av termoplast kan andra riktvärden gälla. Försök aldrig täta igen otäta hydraulslangar med handen eller fingrarna. Hydraulolja som strömmar ut under högt tryck kan tränga in i kroppen via huden och orsaka allvarliga skador! Uppsök omedelbart läkare vid skador som orsakats av hydraulolja! Infektionsrisk! Vid läcksökning på hydraulanläggningen ska för ändamålet ämnade hjälpmedel användas för att undvika allvarlig infektionsrisk. Groundkeeper G02; GH02; GH-T02 BAF

32 Allmänna säkerhetsanvisningar Elsystemet Vid arbete på elsystemet, koppla alltid först bort minuskabeln från batteriet! Använd endast föreskrivna säkringar. Vid användning av alltför starka säkringar kan elsystemet skadas, med brandrisk som följd. Anslut batteriet på rätt sätt först pluspolen och därefter minuspolen! Vid frånkoppling ska först minuspolen och därefter pluspolen kopplas från! Förse alltid batteriets pluspol med därför avsett skydd. Vid kortslutning föreligger explosionsrisk. Explosionsrisk! Undvik gnistbildning och öppen eld i närheten av batteriet! 32 Groundkeeper G02; GH02; GH-T02 BAF

33 Allmänna uppgifter om maskinen 3 Allmänna uppgifter om maskinen 3.1 Användningsområden AMAZONE Groundkeeper är avsedd för.gräsklippning och vertikalskärning av parker och sportplatser, trädgårdsanläggningar m.m. På hösten används den för att samla ihop och hacka löv. 3.2 Försäkran om överensstämmelse Groundkeeper uppfyller kraven i EG:s maskindirektiv 89/392/EG och motsvarande kompletteringsdirektiv. 3.3 Uppgifter vid förfrågningar Ange alltid maskinnumret på din Groundkeeper vid beställning av specialutrustning och reservdelar. För att uppfylla de säkerhetstekniska kraven måste du använda originalreservdelar från AMAZONE vid reparationer. Användning av andra delar kan medföra att AMAZONES ansvar för följderna upphävs! 3.4 Maskinens identifieringsmärkning Märkplåt på maskinen (bild 3.4/1) Identifieringsmärkningen krävs enligt bestämmelser om tillverkaransvar och får inte ändras eller göras oläslig! Groundkeeper G02; GH02; GH-T02 BAF

34 Allmänna uppgifter om maskinen 3.5 Tekniska data Modell Arbetsbredd Montering på traktor Uppsamlare Vikt Mått L x B x H (m) G-120 1,20 m 18 kw/24 hk kat. I N,I utan 280 kg 1,10 x 1,60 x 0,82 G-150 1,50 m 20 kw/27 hk kat. I,II utan 330 kg 1,10 x 1,90 x 0,82 G-180 1,80 m 24 kw/32 hk kat. I,II utan 380 kg 1,10 x 2,20 x 0,82 GH-120 1,20 m 18 kw/24 hk kat. I N,I l 395 kg 1,80 x 1,60 x 1,48 GH-T-120 1,20 m 18 kw/24 hk l 420 kg 2,55 x 1,60 x 1,48 GH-135 1,35 m 20 kw/27 hk kat. I N,I l 420 kg 1,80 x 1,75 x 1,48 GH-T-135 1,35 m 20 kw/27 hk l 445 kg 2,55 x 1,75 x 1,48 GH-150 1,50 m 25 kw/34 hk kat. I,II l 445 kg 1,80 x 1,90 x 1,48 GH-T-150 1,50 m 25 kw/34 hk l 470 kg 2,55 x 1,90 x 1,48 GH-180 1,80 m 30 kw/40 hk kat. I,II l 470 kg 1,80 x 2,20 x 1,48 Däck fram PR.... Däck bak (endast GH-T)...13 X 6,50-6 4PR... Lufttryck däck fram...1,50 bar... bak (endast GH-T)...2,50 bar... Totalhöjd ,60 m..... Traktormontering: Angiven arbetseffekt är lika med max. överförbar kraftuttagseffekt Uppgift om buller Det arbetsplatsrelaterade emissionsvärdet (bullernivån) uppgår till: LpA = 98 db(a). Värdet har uppmätts vid förarens öra under drift. Maximal bullernivå: LwA = 115 db(a). 3.6 Avsedd användning AMAZONE Groundkeeper är konstruerad enbart för att användas vid normal skötsel av grönområden och parker (avsedd användning). All användning utöver detta räknas som icke avsedd. Tillverkaren tar inget ansvar för skador som uppkommer genom sådan användning. För den risken är användaren ensam ansvarig. Till avsedd användning hör också att följa alla föreskrivna drifts-, underhålls- och reparationsvillkor från tillverkaren samt att uteslutande använda AMAZONE originalreservdelar. 34 Groundkeeper G02; GH02; GH-T02 BAF

35 Allmänna uppgifter om maskinen AMAZONE Groundkeeper får bara användas, underhållas och repareras av personer som känner till och har fått utbildning i dessa villkor. Det är också nödvändigt att rätta sig efter de tillhörande olycksskyddsföreskrifterna och övriga allmänt erkända säkerhetstekniska och arbetsmedicinska regler och trafikregler, samt att mycket noga följa säkerhetsanvisningarna på de skyltar som finns på maskinen. Alla förändringar av redskapet som företas på eget bevåg medför automatiskt att alla garantianspråk gentemot tillverkaren för eventuella skador till följd av dessa förändringar saknar giltighet. Groundkeeper G02; GH02; GH-T02 BAF

36 Övertagande av maskinen 4 Övertagande av maskinen Kontrollera vid leverans av maskinen om den har utsatts för transportskador eller om delar saknas! Anspråk på ersättning för felaktig leverans måste lämnas in omedelbart. Kontrollera att alla delar som står på leveranssedeln finns med. Avlägsna allt emballage inklusive metalltrådar och kontrollera smörjningen innan maskinen tas i drift. 36 Groundkeeper G02; GH02; GH-T02 BAF

37 Till- och frånkoppling av maskinen på traktorns bakre trepunktslyft 5 Till- och frånkoppling av maskinen på traktorns bakre trepunktslyft Innan maskinen monteras på traktorn ska man se till att trepunktsinställningen i sidled på maskinen motsvarar traktorns kopplingskategori (KAT I eller II). Lossa fästena på båda lyftarmsfästena (bild 5-1) Placera lyftarmsfästena i önskad position och sätt fast dem igen med vardera 4 skruvar. Lyftarmsbultens diameter motsvarar KAT I. För KAT II måste mellanhylsor användas. För att garantera säker montering och demontering av maskinen på traktorn rekommenderar vi att arbetet utförs i följande ordningsföljd: Montering av kraftöverföringsaxeln på den fria axeländen på maskinen. (Om kraftöverföringsaxlar med frigångskoppling används måste frigångskopplingen monteras på maskinsidan.) Fastsättning av traktorns lyftarmar i trepunktsfickorna. Säkra alla bultar med tillhörande säkringspluggar. Montera kraftöverföringsaxeln på traktorns kraftuttag. (Observera: Se till att kraftöverföringsaxeln har rätt längd eftersom traktorn eller maskinens vinkeldrev annars kan skadas när maskinen lyfts upp eller sänks ner!) Placering av toppstången. Förspänn toppstången till mitten av det avlånga hålet (se bild 5-2/1) Groundkeeper G02; GH02; GH-T02 BAF

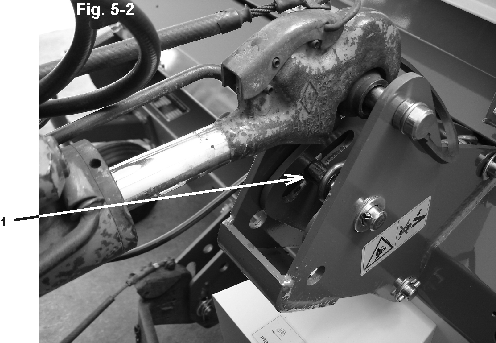

38 Till- och frånkoppling av maskinen på traktorns bakre trepunktslyft Stoppa in hydraulslangarna Frånkoppling av maskinen kan utföras i omvänd ordningsföljd. Se till att ingen befinner sig i riskområdena bakom och under maskinen, eftersom maskinen kan kasta bakåt om toppstångens två delar av misstag vrids eller rycks isär. Ställ in sänkreglaget på traktorn om sådant finns. 5.1 Kraftöverföringsaxel Använd bara den kraftöverföringsaxel som tillverkaren föreskriver: Walterscheid W 2300 med eller utan frihjul för traktorer upp till max. 40 hk Walterscheid W 2400 med eller utan frihjul för traktorer från 40 hk och uppåt Om du har en traktor utan dubbelkoppling för kraftuttagsdrivning måste du absolut använda en kraftöverföringsaxel med frihjul. Annars hålls traktorn, trots att kopplingen är nedtrampad, fortfarande i rörelse av rotorns stora svängmassa. 38 Groundkeeper G02; GH02; GH-T02 BAF

39 5.2 Montering och justering av kraftöverföringsaxeln Montering av kraftöverföringsaxeln Till- och frånkoppling av maskinen på traktorns bakre trepunktslyft Rengör först växellådans ingående axel på maskinen och smörj alltid in kraftöverföringsaxeln med fett innan du sätter den på växellådans ingående axel! Justering av kraftöverföringsaxeln vid första monteringen Vid första monteringen sätts kraftöverföringsaxelns andra halva på traktorns kraftöverföringsaxelprofil, utan att kraftöverföringsaxelns rör passas in i varandra. 1. Kontrollera genom att hålla kraftöverföringsaxelns två rör intill varandra så att deras inskjutningsprofiler garanterat täcker varandra till minst 40 % av LO både när maskinen är nedsänkt och när den är upplyft. 2. I hopskjutet läge får kraftöverföringsaxelns rör inte stöta emot drivknutarnas gafflar. Ett säkerhetsavstånd på minst 10 mm måste finnas. 3. Förbered längdanpassningen av kraftöverföringsaxelns halvor genom att hålla dem intill varandra i det kortaste driftläget och märka dem. 4. Korta inre och yttre skyddsröret lika mycket. 5. Jämna till de avskurna kanterna och ta bort alla spånor. 6. Fetta in inskjutningsprofilerna och skjut in dem i varandra. 7. Häng upp stoppkedjorna så att kraftöverföringsaxelns skydd inte roterar med vid drift. 8. Arbeta bara med fullständigt skyddad drivanordning. Montera kraftöverföringsaxeln med alla tillhörande skydd mellan traktorn och redskapet. Byt genast ut skadade skyddsanordningar. Första gången kraftöverföringsaxeln monteras ska den justeras efter traktorn enligt bild Eftersom denna justering bara gäller för den aktuella traktortypen ska justeringen av kraftöverföringsaxeln kontrolleras respektive göras om vid byte av traktortyp Groundkeeper G02; GH02; GH-T02 BAF

40 Till- och frånkoppling av maskinen på traktorns bakre trepunktslyft Den högsta tillåtna vinkeln i kraftöverföringsaxelns kardanknut framgår av den bifogade instruktionsboken från tillverkaren. Denna handledning innehåller också monterings- och underhållsanvisningar som bör observeras! För att undvika skador bör kraftuttaget kopplas in försiktigt vid lågt varvtal i traktormotorn. 5.3 Växellådans ingångsvarvtal för Groundkeeper Växellådan på Lift-Groundkeeper är försedd med en krafttuttagsanslutning. Maskinen får köras med ett driftvarvtal på högst 540 varv/min: Driftvarvtal n = 540 varv/min. Högre driftvarvtal leder till betydligt högre rotorvarvtal. Därigenom kan i undantagsfall skärblad lossna, vilket medför risk för materiella skador och personskador. Garantianspråk för skador som beror på för höga driftvarvtal i kraftuttaget ersätts inte. 5.4 Hydraulanslutning Manövrering av uppsamlaren För att det ska gå att arbeta korrekt med maskinen måste en dubbelverkande styrventil finnas på traktorn Manövrering av bakre stödhjul av typen GH-T (vid tillvalet dragstång och stödhjul) För detta tillbehör krävs dessutom en enkelverkande styrventil på traktorn. 40 Groundkeeper G02; GH02; GH-T02 BAF

41 Skärverket 6 Skärverket Lift-Groundkeeper är försedd med finfördelarrotor. Knivarna är där rörligt upphängda runt ett rör med stor diameter. När rotorn börjar rotera fälls hack- och vertikalskärarknivarna ut av centrifugalkraften och finfördelar klippmaterialet. Knivarna av specialstål är upphängda i fyra rader längs rotorn med s.k. hakskruvar. 6.1 Montering av gräsklippnings- och vertikalskärverktyg Det finns 5 olika verktygsuppsättningar enligt tabell 11. Om skärbladen (tab. 11, A) eller vertikalskärbladen (tab. 11, B) är nötta på ena sidan kan de vändas och användas igen. Detta är möjligt därför att både fram- och baksidan av bladen är försedda med skäregg. Bladen kan vändas eller bytas ut utan verktyg (bild 6.1-1). Det är viktigt att se till att skärbladen är jämnt utplacerade på rotorn. Om skärverktyg saknas eller är felaktigt monterade leder det till obalans som på lång sikt kan orsaka skador på hela maskinen. Groundkeeper G02; GH02; GH-T02 BAF

42 Skärverket 50 % 100 % 100 % 50 % 100 % 100 % Skärblad (2 mm) (3 mm) Vertikalskärblad Vertikalskärblad Vingskärblad, långa H77 Vingskärblad, långa H77 slipade Vingskärblad H60 Styck Styck Styck Par Par Par Beställn.nr Arbetsbredd 1,20 m Arbetsbredd 1,35 m Arbetsbredd 1,50 m Arbetsbredd 1,80 m 60 st. 60 st. 60 st. 30 par 60 par 60 par 68 st. 68 st. 68 st. 34 par 68 par 68 par 76 st. 76 st. 76 st. 38 par 76 par 76 par 92 st. 92 st. 92 st. 46 par 92 par 92 par 42 Groundkeeper G02; GH02; GH-T02 BAF

43 Skärverket Slitagegräns för verktygsupphängning: Eventuellt slitage på fästanordningarna för skärblad och hakskruvar måste regelbundet kontrolleras. Kraftigt slitna verktyg måste genast bytas ut. På bild och bild visas slitagegränserna för upphängningsdelarna. Ny Använd Ny Använd VARNING! Skärbladen och skärbladsfästena måste kontrolleras innan arbetet påbörjas. Alla skruvfästen måste vara fast åtdragna. Groundkeeper G02; GH02; GH-T02 BAF

44 Skärverket Skärbladsöversikt Skärbladsbyte utan verktyg Gräsklippning + uppsamling torra förhållanden Gräsklippning + uppsamling fuktiga förhållanden Vertikalskärning + uppsamling torra förhållanden Vertikalskärning + uppsamling fuktiga förhållanden Uppsamling Luftningsmaterial torra förhållanden Uppsamling Luftningsmaterial fuktiga förhållanden Gräsklippning, vertikalskärning + uppsamling i ett arbetsmoment torra förhållanden Gräsklippning, vertikalskärning + uppsamling i ett arbetsmoment fuktiga förhållanden Lövuppsamling torra förhållanden Lövuppsamling fuktiga förhållanden A b c d E 100 % skärblad 100 % vertikalskärblad 100% skär- och vertikalskärblad 50 % skär- 50 % vingskärblad, långa H77 (*) % vertikalskärblad % vingskärblad långa H % vertikalskärblad % vertikalskärblad % vertikalskärblad 100 % vingskärblad H % vertikalskärblad Klippning av hästhage + samtidigt uppsamling av spillning Finklippning + uppsamling alla förhållanden 100 % vingskärblad långa H77 slipade mycket gott resultat gott resultat (*) Rotorn är utrustad med två par av vardera skärblad och vingskärblad (bild 6.1-2). 44 Groundkeeper G02; GH02; GH-T02 BAF

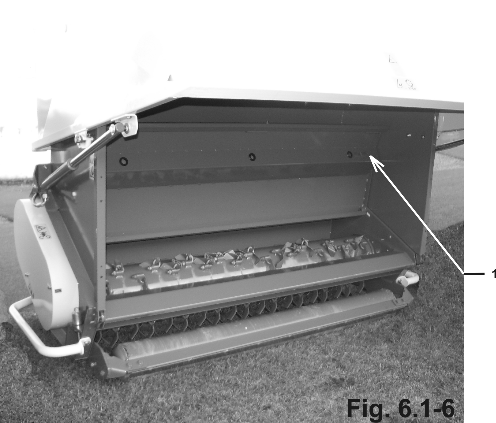

45 Skärverket Rotorn är tillgänglig på följande sätt: Montera maskinen på en traktor, Öppna behållaren maximalt, Stäng av traktormotorn Kroka fast säkringshaken (bild 6.1-5) Fäll upp mellanhuven och säkra den med säkringsbultarna (bild 6.1-6/1). Groundkeeper G02; GH02; GH-T02 BAF

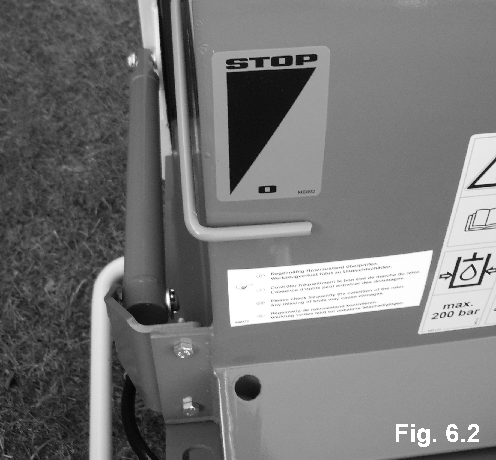

46 Skärverket Varning: När du arbetar på rotorn och med upplyft uppsamlare måste rotorn alltid stå stilla och behållaren låsas med säkringshaken. 6.2 Gräsklippning Vid gräsklippning och vertikalskärning används de ovan beskrivna gräsklippningsverktygen. Arbetshastigheten beror på gräsmattans täthet och fuktighet. Den måste anpassas efter förhållandena. Överskrid inte kraftöverföringsaxelns högsta tillåtna varvtal på 540 varv/min. Behållaren måste tömmas i tid så att uppsamlingen sker rent och effektivt. Blir behållaren alltför full, kan det lodräta schaktet ovanför rotorn packas så hårt med gräsklipp att det inte hjälper att tömma behållaren. Uppsamlaren har en visare som visar om den måste tömmas (bild 6.2). Så länge visaren befinner sig i det undre läget fungerar uppsamlingen bra. Om visaren börja röra sig eller befinner sig i det övre läget bör uppsamlaren tömmas. Visarens känslighet beror på det uppsamlade gräsets kvalitet. 6.3 Vertikalskärning Vertikalskärning utförs vanligtvis vid början eller slutet av växtperioden. För att rensa och lufta en mossbelupen gräsmatta kan gräsklippning, vertikalskärning och uppsamling utföras på en gång. För detta monteras raka vertikalskärblad mellan de böjda gräsklipparbladparen. Om gräsmattan redan är kortklippt används endast de raka vertikalskärbladen. Då gräsklippnings- och vertikalskärbladen kombineras uppnås den bästa sugeffekten. Därför 46 Groundkeeper G02; GH02; GH-T02 BAF

47 Skärverket bör de båda bladen kombineras vid svåra och fuktiga förhållanden. Bred vertikalskärning, bladavstånd 57 mm För detta utrustas rotorn med 2 mm eller 3 mm tjocka vertikalskärblad. VARNING! Montera bara en typ av vertikalskärblad på rotorn, annars kan det uppstå maskinskador på grund av obalans! Detta möjliggör arbete på större djup utan att grästorven angrips för hårt. A Tät vertikalskärning, bladavstånd 19 mm Alla hakskruvar på rotorn måste vara utrustade med vertikalskärblad. Detta slags vertikalskärning är förhållandevis aggressiv och lämpar sig för rensningsarbete på gräsmattor med mycket mossa under våren. VARNING! 1. Rotorn måste vara försedd med någon av ovannämnda knivmonteringar. Om skärverktyg saknas eller är felaktigt monterade leder det till obalans som på lång sikt kan orsaka skador på hela maskinen. 2. Endast en typ av vertikalskärblad får användas samtidigt! Risk för obalans! 3. Vid vertikalskärning med hög jordandel bör uppsamlaren endast fyllas till ungefär hälften. I annat fall finns risk för att traktorn och maskinramen överbelastas. 4. Likaså krävs försiktighet vid körning på ojämn mark med full uppsamlare och upplyft maskin, eftersom det annars finns risk för skador på ramen på grund av överbelastning. 5. När behållaren är full får maskinen endast sänkas långsamt. Om den bakre stödvalsen slår i en sten eller en förstärkt kant finns risk för skador på maskinen. Groundkeeper G02; GH02; GH-T02 BAF

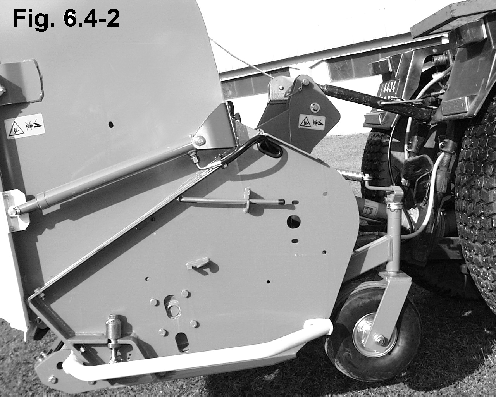

48 Skärverket 6.4 Mullspridning Ska gräset bara klippas, finfördelas och genast spridas ut kan uppsamlingsluckan för gräsklipp stängas. För att göra detta ställer du manöverspaken i nedre läget (bild 6.4-1) och hakar fast den där. Manöverspaken i vågrätt läge = uppsamling (bild 6.4-2) Manöverspaken i vågrätt läge = klippspridning (bild 6.4-3) 48 Groundkeeper G02; GH02; GH-T02 BAF

49 Skärverket 6.5 Uppsamlingsarbete Tack vare den kraftiga sugverkan som rotorn ger kan maskinen även användas för uppsamling av redan klippt gräs eller annat löst material. Detta sugs då in, delas i mindre delar av de roterande knivarna och matas in i uppsamlaren. 6.6 Tömning av uppsamlaren Maskinen lyfts först med hjälp av traktorns trepunktshydraulik. Sedan öppnas uppsamlaren kring sina vridaxlar med hjälp av sidocylindrarna varvid det klippta gräset töms ut på marken. Kör mycket försiktigt när uppsamlaren är öppen! Groundkeeper G02; GH02; GH-T02 BAF

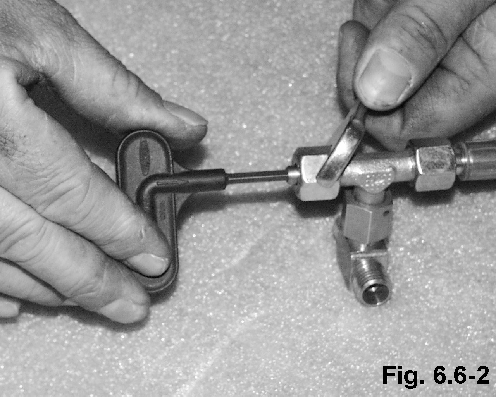

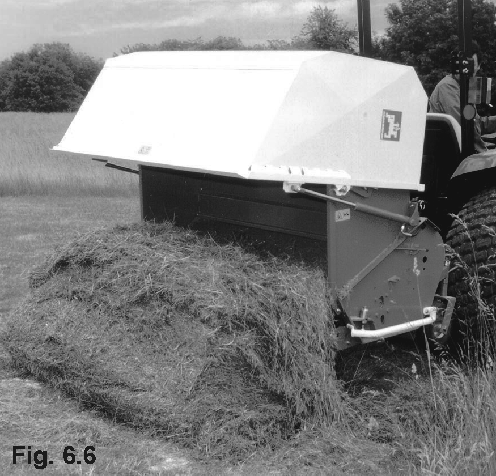

50 Skärverket Stängningen av uppsamlaren måste ta minst 8 sekunder. Stängningshastigheten kan ställas in med den inbyggda strypventilen (bild och 6.6-2) som sitter framtill, bredvid vinkelväxeln. 50 Groundkeeper G02; GH02; GH-T02 BAF

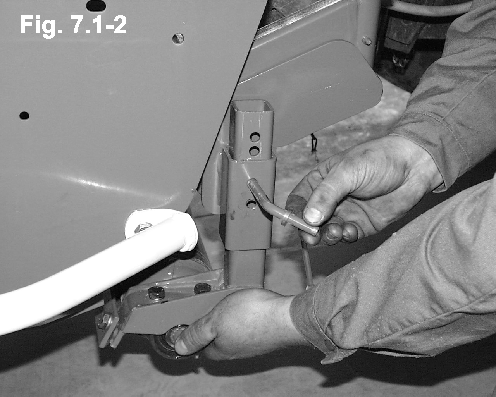

51 Inställning av skärhöjd 7 Inställning av skärhöjd Höjden på styrhjulen ställs in genom omplacering av distanshylsorna (bild 7-1). Maskinen måste då först lyftas med traktorhydrauliken. Avlägsna styrhjulets dragkoppling och placera styrhylsorna enligt den önskade arbetshöjden. Fäst därefter styrhjulets dragkoppling igen och säkra den. Höjdinställningen för den bakre stödvalsen utförs enligt följande. Lyft maskinen lossa på spännskruven (bild 7-2) Ställ in önskad arbetshöjd med höjdjusteringsskruven (bild 7-3) Groundkeeper G02; GH02; GH-T02 BAF

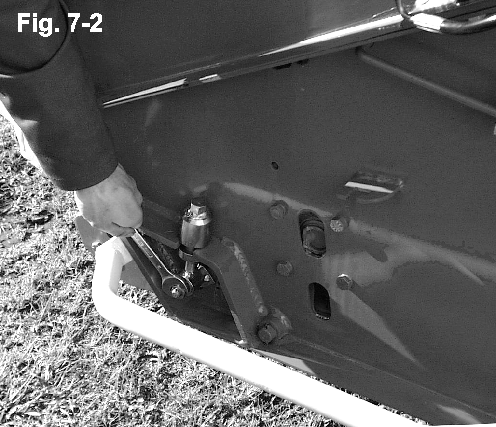

52 Inställning av skärhöjd Dra åt spännskruven (bild 7-2) Se till att stödvalsen är lika högt inställd på båda sidorna. Det finns en kontrollskala för detta (bild 7-4). 7.1 Främre vals (tillval) För vertikalskärning på ojämn mark erbjuds en främre vals som specialtillbehör. Denna monteras på de främre styrhjulshållarna (bild 7.1-1). 52 Groundkeeper G02; GH02; GH-T02 BAF

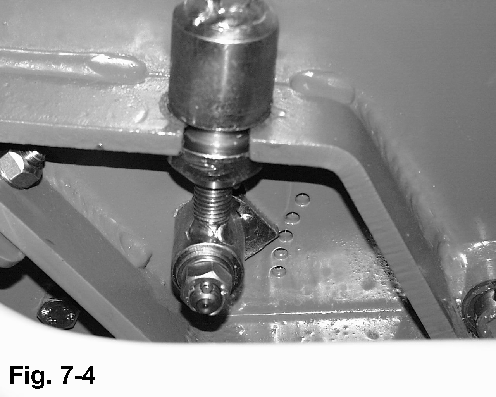

53 Inställning av skärhöjd För att ställa in höjden lyfter du upp maskinen, tar bort sprinten och bulten på båda sidor, höjer eller sänker valsen till önskat läge och sätter tillbaka bultarna och deras säkringssprintar. (bild 7.1-2). Groundkeeper G02; GH02; GH-T02 BAF

54 Rengöring av maskinen 8 Rengöring av maskinen Framför allt vid klippning och vertikalskärning av vått gräs, som då också bitvis blandas med jord, blir maskinen kraftigt nedsmutsad. Vi rekommenderar dig då att rengöra rotorn och behållaren genom noggrann spolning med hård vattenstråle. Rotorn och huven är åtkomliga på följande sätt: Öppna behållaren och säkra den med haken (bild 8-1) Öppna sedan täckluckan till rotorutrymmet. Rotorutrymmet blir därigenom åtkomligt för rengöring (bild 8-2) Ta bort huvens fästskruvar (bild 8-3) Fäll långsamt huven bakåt så långt det går (bild 8-4/1) 54 Groundkeeper G02; GH02; GH-T02 BAF

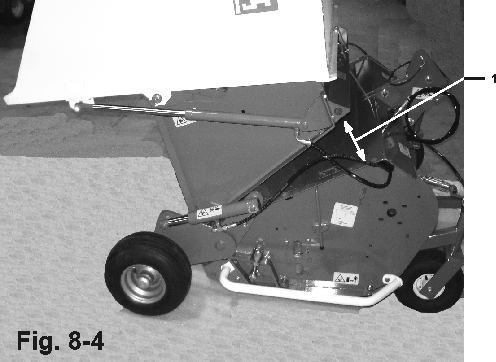

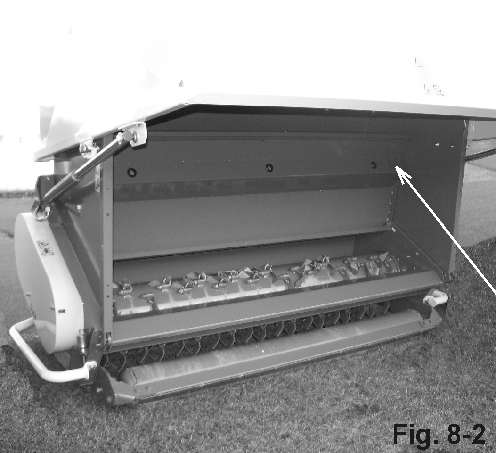

55 Rengöring av maskinen Groundkeeper G02; GH02; GH-T02 BAF

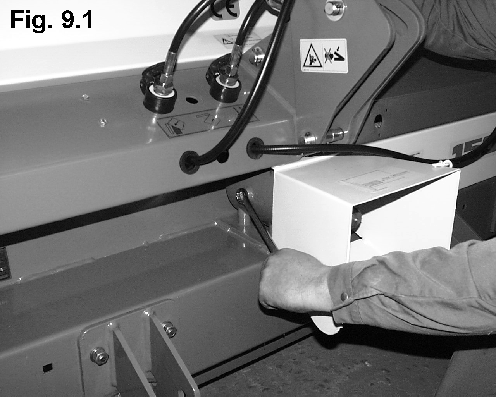

56 Underhåll och skötsel 9 Underhåll och skötsel Groundkeeper utvecklades för att så långt som möjligt vara underhållsfri. Ta dock hänsyn till följande punkter. 9.1 Oljenivå i vinkelväxeln Maskinens vinkelväxel behöver inte smörjas. Oljenivån bör emellertid ändå kontrolleras en gång årligen. Du gör detta genom att lossa kontrollskruven som befinner sig vid sidan av drevet (bild 9.1) och kontrollera om oljenivån når upp till hålets underkant. Vid behov ska vinkelväxeln fyllas på med transmissionsolja SAE 90 (0,45 l). 9.2 Smörjställen Beroende på arbetsintensitet ska följande ställen regelbundet smörjas med universalfett: styrhjulgaffelns lagring (bild 9.2-1) rotorlagren (kilremsskyddet på maskinens vänstra sida måste då avlägsnas) (13 mm skruvnyckel) (bild 9.2-2, 9.2-3) den bakre stödvalsens lagring (bild 9.2-4) axellagren (bild 9.2-5) kraftöverföringsaxeln (används tillvalet främre stödvals, ska även dess lager smörjas). 56 Groundkeeper G02; GH02; GH-T02 BAF

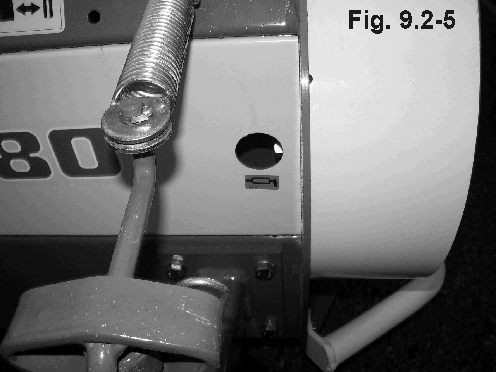

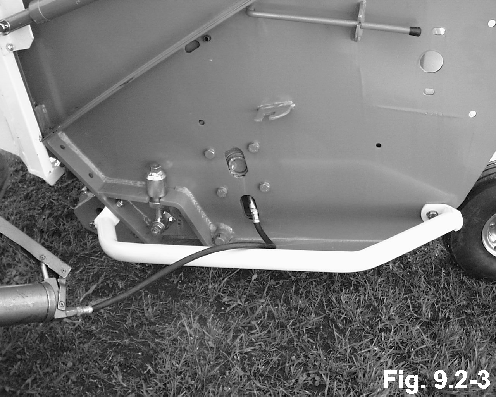

57 Underhåll och skötsel Groundkeeper G02; GH02; GH-T02 BAF

58 Underhåll och skötsel 9.3 Längre perioder ur bruk Om maskinen inte ska användas under en längre tid är det lämpligt att rengöra den innan den ställs undan och behandla den med lämpligt konserveringsmedel. Innan maskinen åter tas i bruk bör en auktoriserad verkstad kontrollera överbelastningskopplingen, som är placerad mellan vinkelväxeln och remdriften. 9.4 Däcktryck Främre styrhjul: 2 bar Vid monteringsarbeten på däcken måste dessa tryckavlastas (en delad fälg kan flyga iväg explosionsartat vid demontering). 58 Groundkeeper G02; GH02; GH-T02 BAF

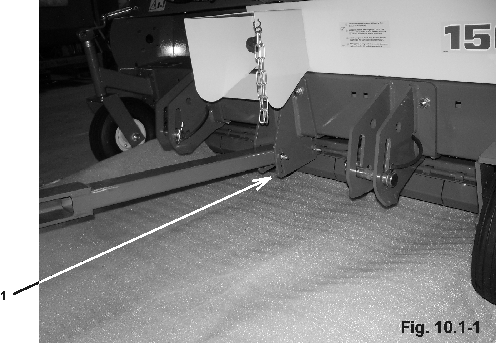

59 Kompletterande instruktioner för bogserad AMAZONE Groundkeeper GH-T 10 Kompletterande instruktioner för bogserad AMAZONE Groundkeeper GH-T 10.1 Montering och demontering av maskinen Innehållsförteckning 10 Kompletterande instruktioner för bogserad AMAZONE Groundkeeper GH-T Montering och demontering av maskinen Inställning av arbetshöjd Transportläge Underhåll Däcktryck Ytterligare smörjställen Kompletterande instruktioner för Groundkeeper G Användningsområde Påmontering, inställning av klipphöjd Komma åt rotorn, rengöring av maskinen...63 Maskinen ansluts på följande sätt: Ställ in dragstången i önskad höjd, (bild /1) - ta bort fästskruvarna, - ställ dragstången i önskat läge, - sätt tillbaka fästskruvarna. Fäst dragstången i traktorns draglänkstång, (bild bild ) Groundkeeper G02; GH02; GH-T02 BAF

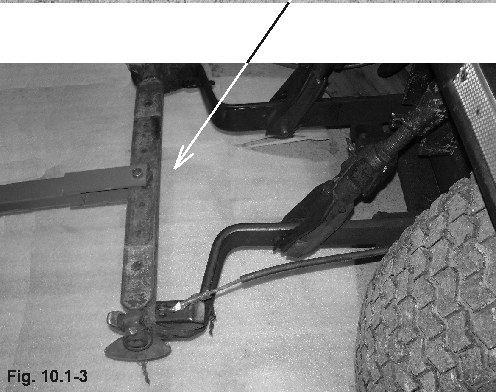

60 Kompletterande instruktioner för bogserad AMAZONE Groundkeeper GH-T Anslut hydrauliken till den enkelverkande styrventilen. Arbeta i omvänd ordningsföljd för att koppla loss maskinen Inställning av arbetshöjd Hur inställningen går till beskrivs i kapitel 7. Vid enbart inställning av stödvalsen måste maskinen höjas upp med de extra transporthjulen Transportläge Maskinen ställs i transportläge genom hydraulisk manövrering av bakhjulen. Varning! När traktorns draglänkstång lyfts finns det risk att kraftöverföringsaxeln skadas. 60 Groundkeeper G02; GH02; GH-T02 BAF

61 Kompletterande instruktioner för bogserad AMAZONE Groundkeeper GH-T 10.4 Underhåll I kompletteringsinstruktionerna till AMAZONE Groundkeeper GH bör två punkter särskilt beaktas Däcktryck Transporthjul: 2 bar Vid monteringsarbeten på däcken måste dessa tryckavlastas (en delad fälg kan flyga iväg explosionsartat vid demontering) Ytterligare smörjställen Transporthjulens lager måste smörjas regelbundet. Groundkeeper G02; GH02; GH-T02 BAF

62 Kompletterande instruktioner för Groundkeeper G 11 Kompletterande instruktioner för Groundkeeper G 11.1 Användningsområde Groundkeeper G är en maskintyp som konstruerats för klippning av gräsytor med återspridning av klippmaterialet. Det klippta gräset förs bakåt via en täcklucka som sitter fastskruvad i maskinramen och sprids ut över en stor yta direkt på marken framför stödvalsen Påmontering, inställning av klipphöjd Skärverkets ram motsvarar den hos typen GH. Tillkopplings- och inställningsmöjligheterna framgår därför av de föregående kapitlen. Enda skillnaden är att den övre trepunkten saknar fjädermekanik. Toppstången hakas fast direkt i det avlånga hålet i de övre fästplåtarna. Inställning: Ställ maskinen på plan mark när den ska monteras på Ställ in önskad höjd Ställ in toppstången i mitten av det avlånga hålet 62 Groundkeeper G02; GH02; GH-T02 BAF

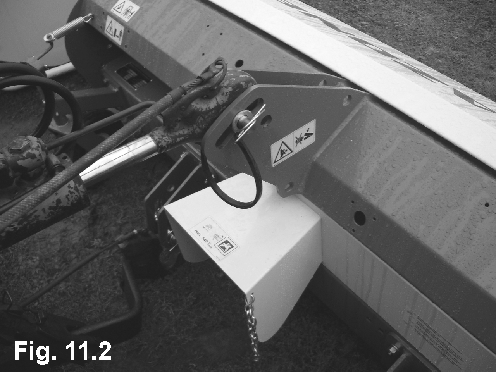

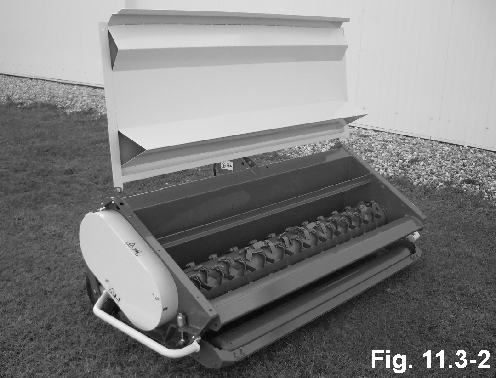

63 Kompletterande instruktioner för Groundkeeper G 11.3 Komma åt rotorn, rengöring av maskinen Ska du rengöra maskinen eller kontrollera rotorn lossar du först fästskruvarna på sidorna av täckluckan (bild ). Luckan kan sedan fällas framåt kring svängtapparna på sidorna (bild ). VARNING: När locket har stängts måste det säkras med fästskruvarna! Groundkeeper G02; GH02; GH-T02 BAF
