GROUNDKEEPER GHL-02, GHL-T-02

Transkript

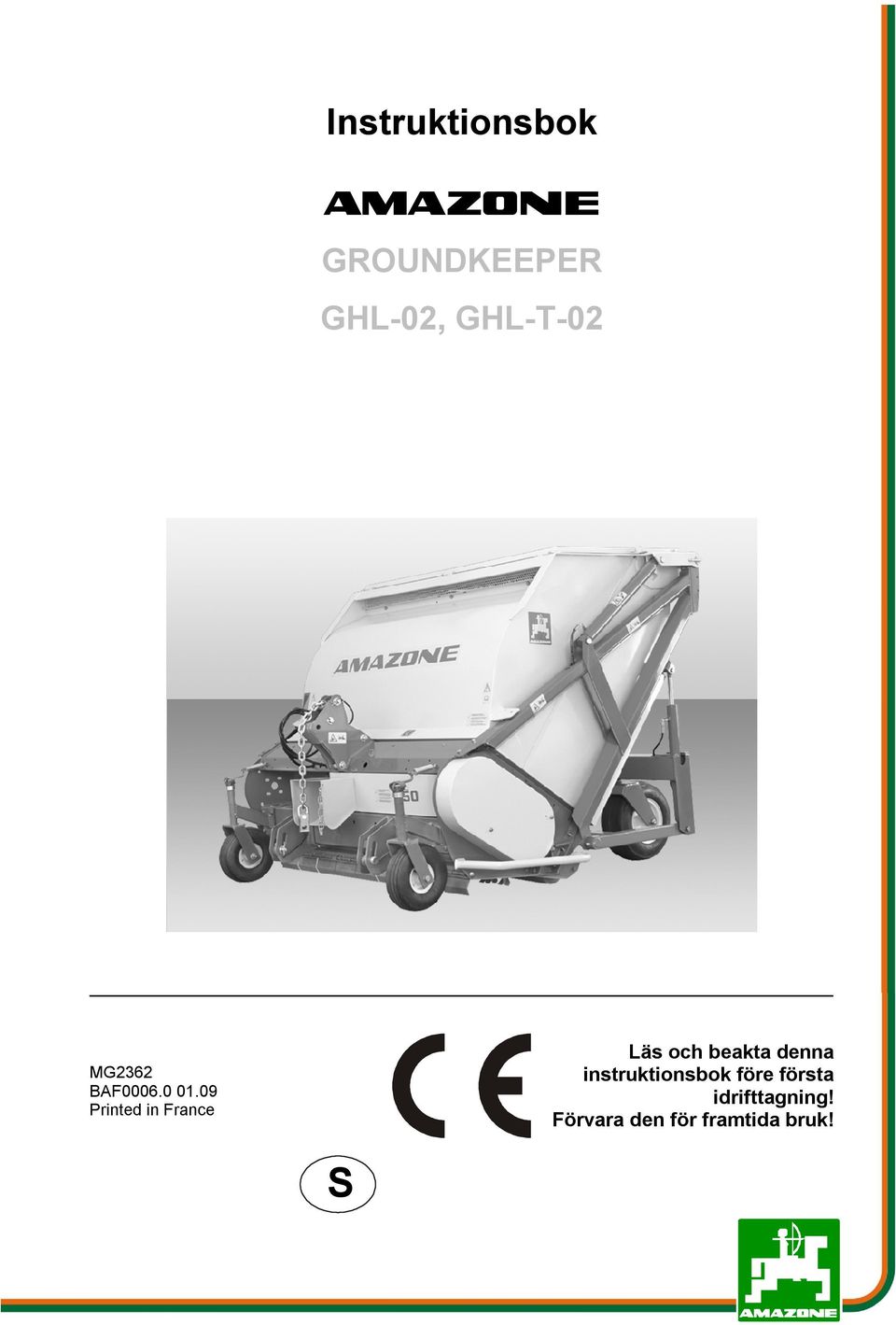

1 Instruktionsbok az GROUNDKEEPER GHL-02, GHL-T-02 MG2362 BAF Printed in France Läs och beakta denna instruktionsbok före första idrifttagning! Förvara den för framtida bruk! S

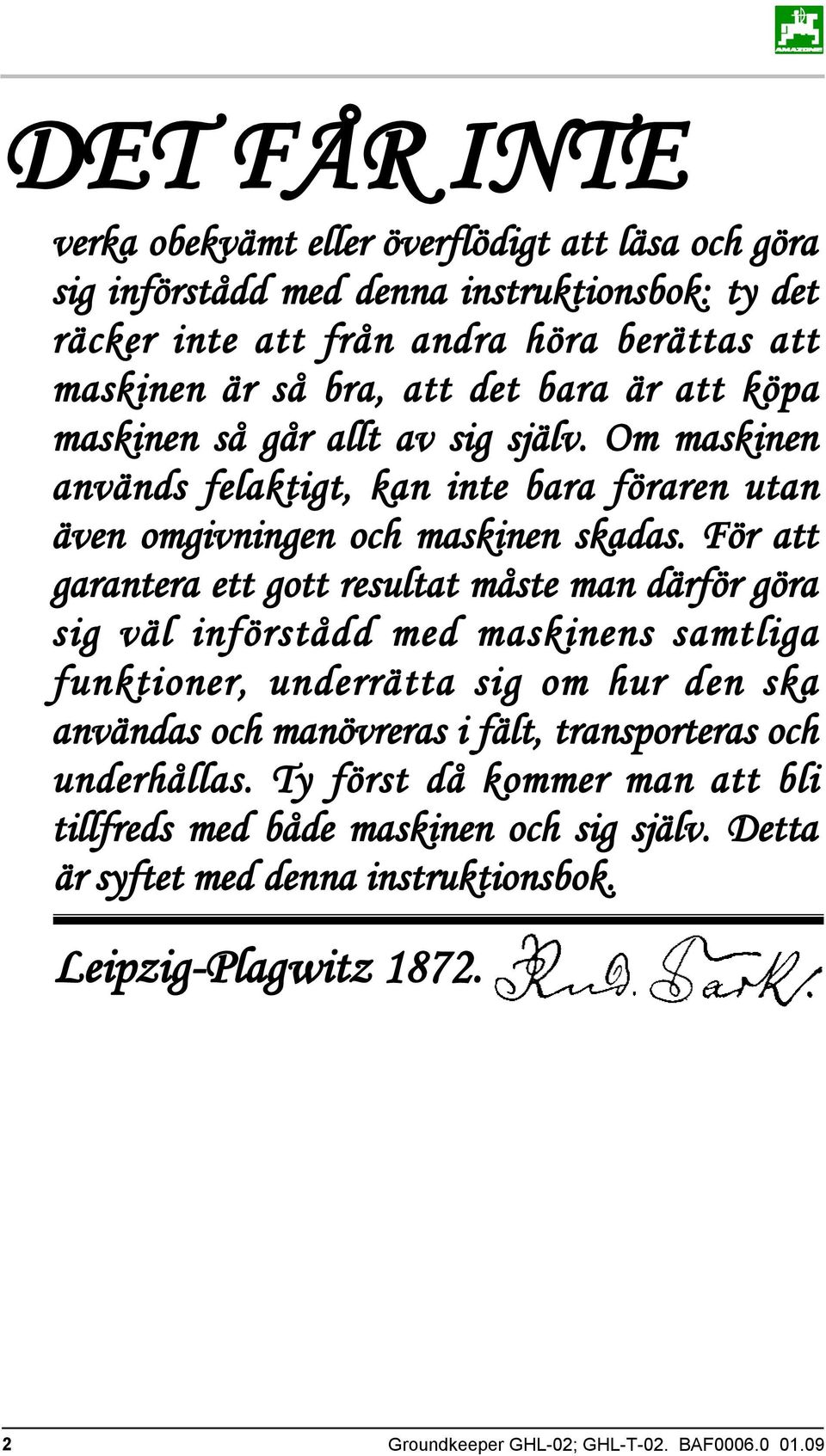

2 DET FÅR INTE verka obekvämt eller överflödigt att läsa och göra sig införstådd med denna instruktionsbok: ty det räcker inte att från andra höra berättas att maskinen är så bra, att det bara är att köpa maskinen så går allt av sig själv. Om maskinen används felaktigt, kan inte bara föraren utan även omgivningen och maskinen skadas. För att garantera ett gott resultat måste man därför göra sig väl införstådd med maskinens samtliga funktioner, underrätta sig om hur den ska användas och manövreras i fält, transporteras och underhållas. Ty först då kommer man att bli tillfreds med både maskinen och sig själv. Detta är syftet med denna instruktionsbok. Leipzig-Plagwitz Groundkeeper GHL-02; GHL-T-02. BAF

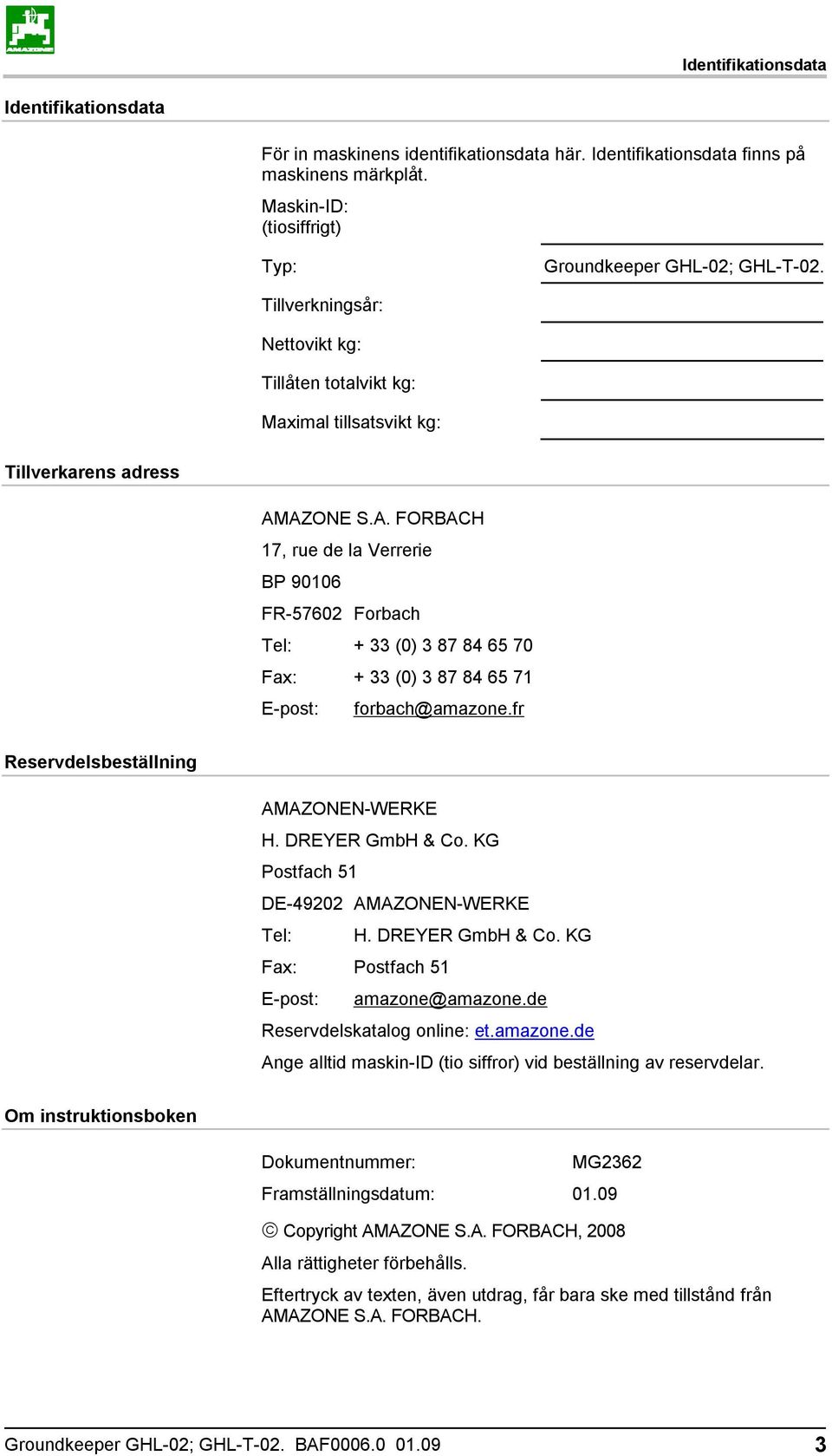

3 Identifikationsdata Identifikationsdata För in maskinens identifikationsdata här. Identifikationsdata finns på maskinens märkplåt. Maskin-ID: (tiosiffrigt) Typ: Groundkeeper GHL-02; GHL-T-02. Tillverkningsår: Nettovikt kg: Tillåten totalvikt kg: Maximal tillsatsvikt kg: Tillverkarens adress AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Forbach Tel: + 33 (0) Fax: + 33 (0) E-post: forbach@amazone.fr Reservdelsbeställning AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 DE AMAZONEN-WERKE Tel: H. DREYER GmbH & Co. KG Fax: Postfach 51 E-post: amazone@amazone.de Reservdelskatalog online: et.amazone.de Ange alltid maskin-id (tio siffror) vid beställning av reservdelar. Om instruktionsboken Dokumentnummer: MG2362 Framställningsdatum: Copyright AMAZONE S.A. FORBACH, 2008 Alla rättigheter förbehålls. Eftertryck av texten, även utdrag, får bara ske med tillstånd från AMAZONE S.A. FORBACH. Groundkeeper GHL-02; GHL-T-02. BAF

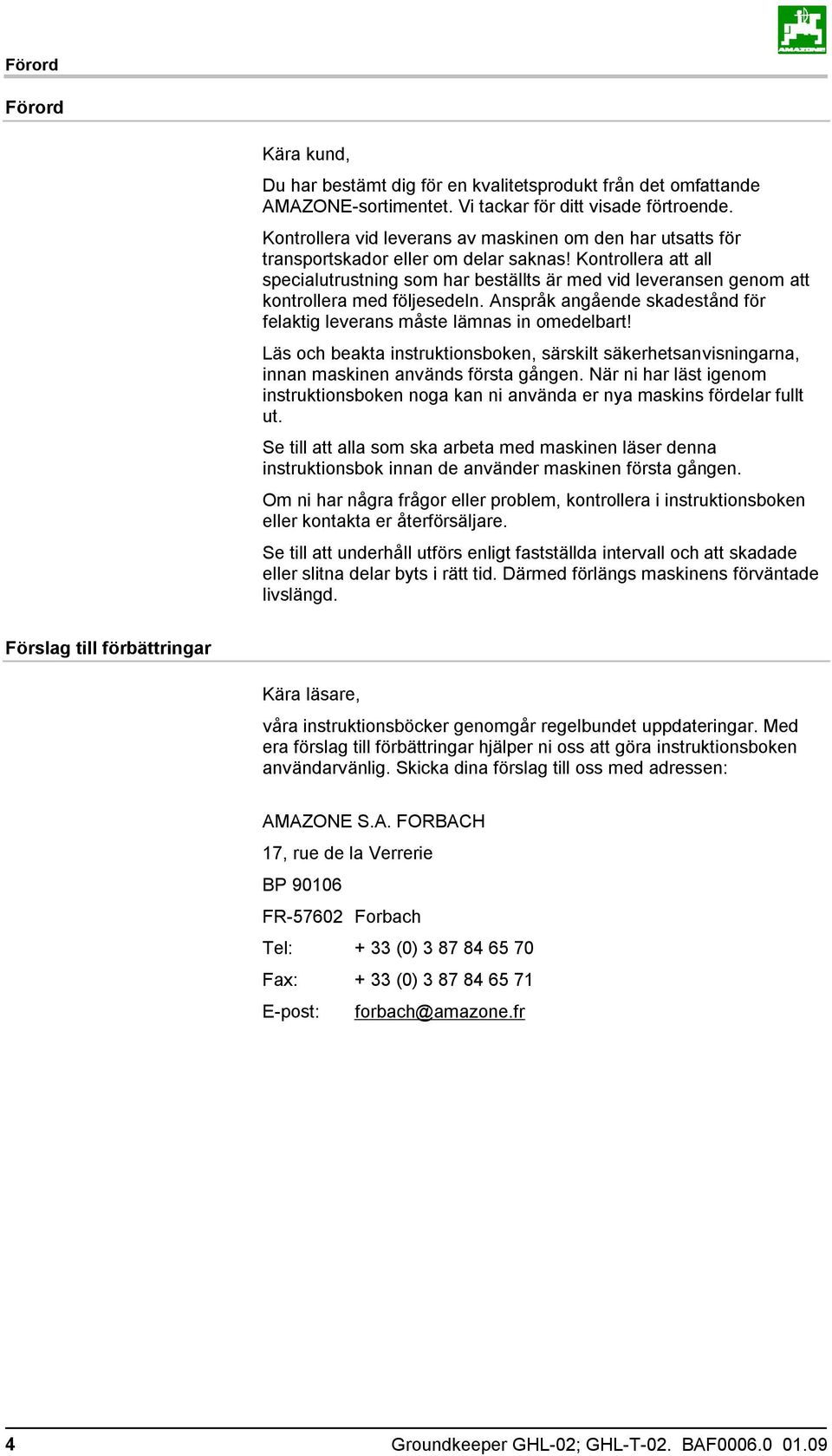

4 Förord Förord Kära kund, Du har bestämt dig för en kvalitetsprodukt från det omfattande AMAZONE-sortimentet. Vi tackar för ditt visade förtroende. Kontrollera vid leverans av maskinen om den har utsatts för transportskador eller om delar saknas! Kontrollera att all specialutrustning som har beställts är med vid leveransen genom att kontrollera med följesedeln. Anspråk angående skadestånd för felaktig leverans måste lämnas in omedelbart! Läs och beakta instruktionsboken, särskilt säkerhetsanvisningarna, innan maskinen används första gången. När ni har läst igenom instruktionsboken noga kan ni använda er nya maskins fördelar fullt ut. Se till att alla som ska arbeta med maskinen läser denna instruktionsbok innan de använder maskinen första gången. Om ni har några frågor eller problem, kontrollera i instruktionsboken eller kontakta er återförsäljare. Se till att underhåll utförs enligt fastställda intervall och att skadade eller slitna delar byts i rätt tid. Därmed förlängs maskinens förväntade livslängd. Förslag till förbättringar Kära läsare, våra instruktionsböcker genomgår regelbundet uppdateringar. Med era förslag till förbättringar hjälper ni oss att göra instruktionsboken användarvänlig. Skicka dina förslag till oss med adressen: AMAZONE S.A. FORBACH 17, rue de la Verrerie BP FR Forbach Tel: + 33 (0) Fax: + 33 (0) E-post: forbach@amazone.fr 4 Groundkeeper GHL-02; GHL-T-02. BAF

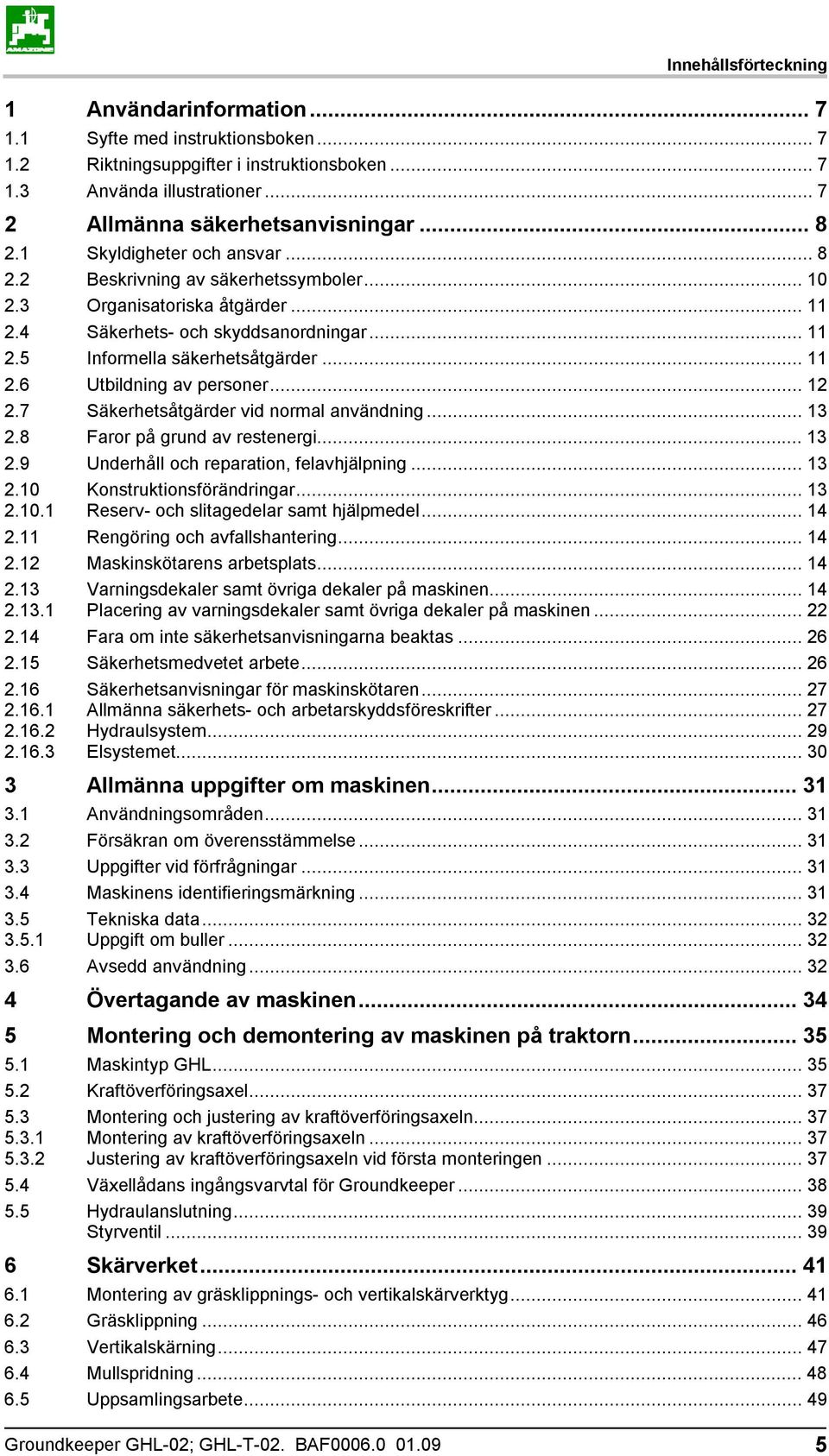

5 Innehållsförteckning 1 Användarinformation Syfte med instruktionsboken Riktningsuppgifter i instruktionsboken Använda illustrationer Allmänna säkerhetsanvisningar Skyldigheter och ansvar Beskrivning av säkerhetssymboler Organisatoriska åtgärder Säkerhets- och skyddsanordningar Informella säkerhetsåtgärder Utbildning av personer Säkerhetsåtgärder vid normal användning Faror på grund av restenergi Underhåll och reparation, felavhjälpning Konstruktionsförändringar Reserv- och slitagedelar samt hjälpmedel Rengöring och avfallshantering Maskinskötarens arbetsplats Varningsdekaler samt övriga dekaler på maskinen Placering av varningsdekaler samt övriga dekaler på maskinen Fara om inte säkerhetsanvisningarna beaktas Säkerhetsmedvetet arbete Säkerhetsanvisningar för maskinskötaren Allmänna säkerhets- och arbetarskyddsföreskrifter Hydraulsystem Elsystemet Allmänna uppgifter om maskinen Användningsområden Försäkran om överensstämmelse Uppgifter vid förfrågningar Maskinens identifieringsmärkning Tekniska data Uppgift om buller Avsedd användning Övertagande av maskinen Montering och demontering av maskinen på traktorn Maskintyp GHL Kraftöverföringsaxel Montering och justering av kraftöverföringsaxeln Montering av kraftöverföringsaxeln Justering av kraftöverföringsaxeln vid första monteringen Växellådans ingångsvarvtal för Groundkeeper Hydraulanslutning Styrventil Skärverket Montering av gräsklippnings- och vertikalskärverktyg Gräsklippning Vertikalskärning Mullspridning Uppsamlingsarbete Groundkeeper GHL-02; GHL-T-02. BAF

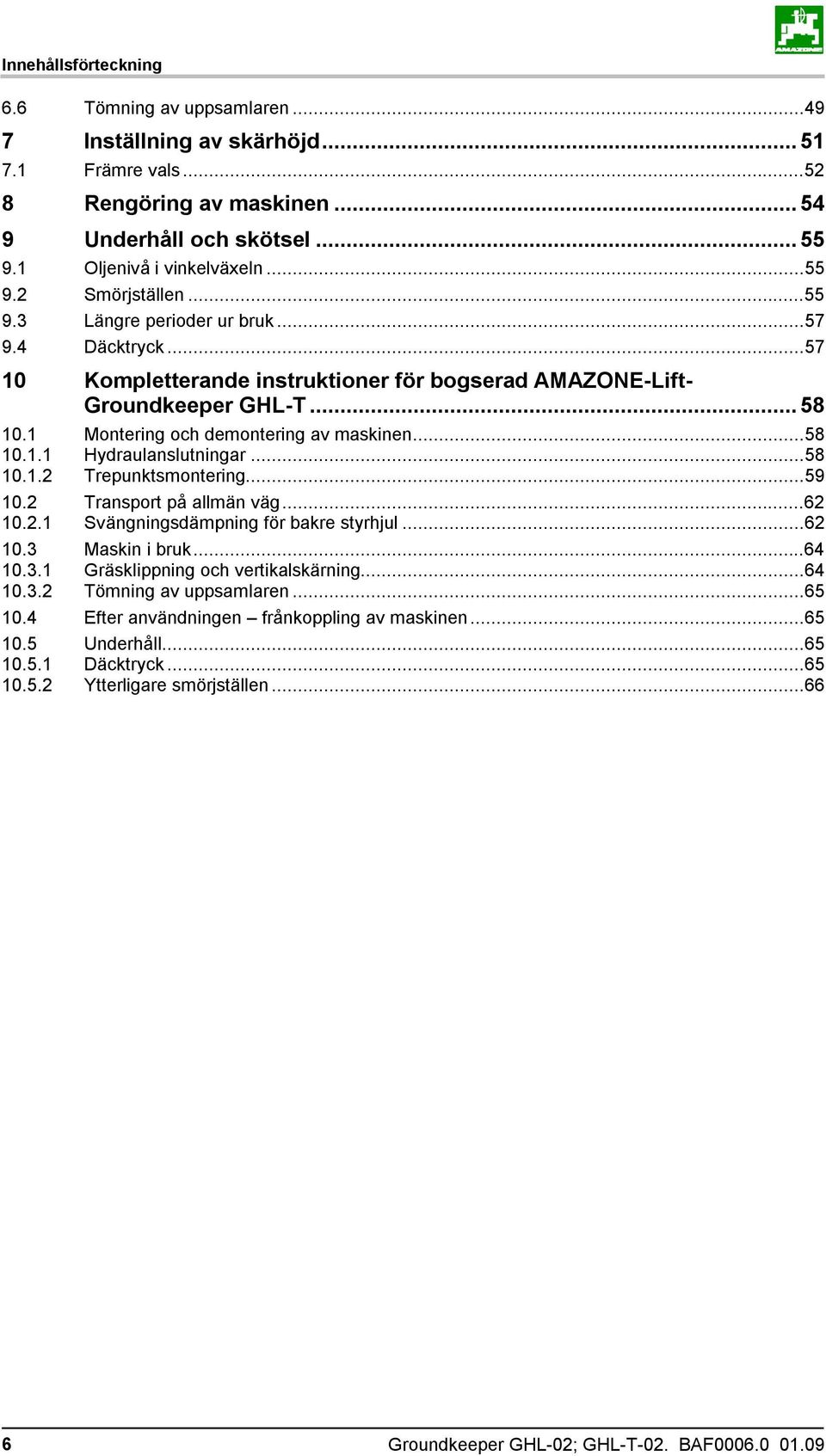

6 Innehållsförteckning 6.6 Tömning av uppsamlaren Inställning av skärhöjd Främre vals Rengöring av maskinen Underhåll och skötsel Oljenivå i vinkelväxeln Smörjställen Längre perioder ur bruk Däcktryck Kompletterande instruktioner för bogserad AMAZONE-Lift- Groundkeeper GHL-T Montering och demontering av maskinen Hydraulanslutningar Trepunktsmontering Transport på allmän väg Svängningsdämpning för bakre styrhjul Maskin i bruk Gräsklippning och vertikalskärning Tömning av uppsamlaren Efter användningen frånkoppling av maskinen Underhåll Däcktryck Ytterligare smörjställen Groundkeeper GHL-02; GHL-T-02. BAF

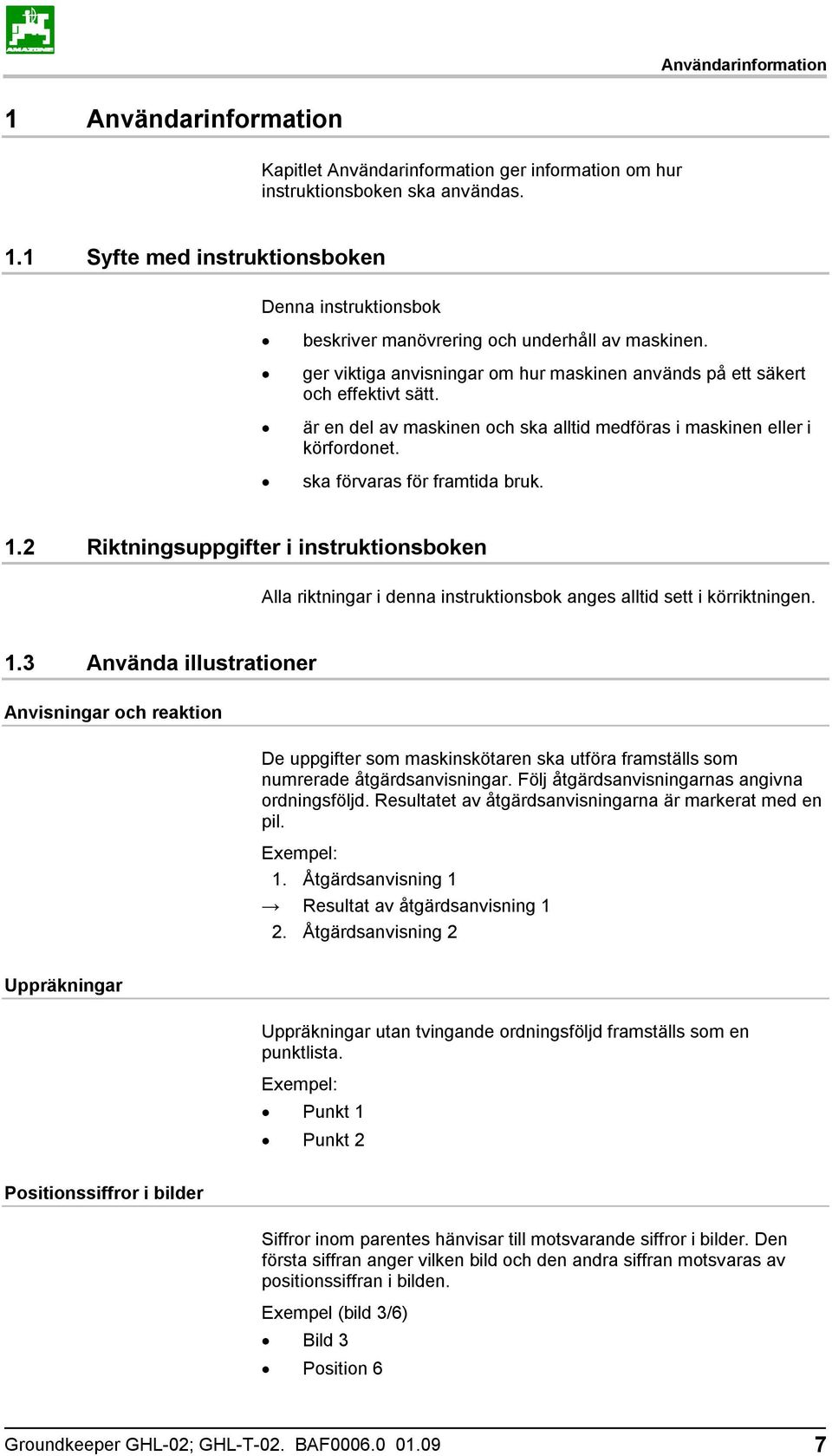

7 Användarinformation 1 Användarinformation Kapitlet Användarinformation ger information om hur instruktionsboken ska användas. 1.1 Syfte med instruktionsboken Denna instruktionsbok beskriver manövrering och underhåll av maskinen. ger viktiga anvisningar om hur maskinen används på ett säkert och effektivt sätt. är en del av maskinen och ska alltid medföras i maskinen eller i körfordonet. ska förvaras för framtida bruk. 1.2 Riktningsuppgifter i instruktionsboken Alla riktningar i denna instruktionsbok anges alltid sett i körriktningen. 1.3 Använda illustrationer Anvisningar och reaktion De uppgifter som maskinskötaren ska utföra framställs som numrerade åtgärdsanvisningar. Följ åtgärdsanvisningarnas angivna ordningsföljd. Resultatet av åtgärdsanvisningarna är markerat med en pil. Exempel: 1. Åtgärdsanvisning 1 Resultat av åtgärdsanvisning 1 2. Åtgärdsanvisning 2 Uppräkningar Uppräkningar utan tvingande ordningsföljd framställs som en punktlista. Exempel: Punkt 1 Punkt 2 Positionssiffror i bilder Siffror inom parentes hänvisar till motsvarande siffror i bilder. Den första siffran anger vilken bild och den andra siffran motsvaras av positionssiffran i bilden. Exempel (bild 3/6) Bild 3 Position 6 Groundkeeper GHL-02; GHL-T-02. BAF

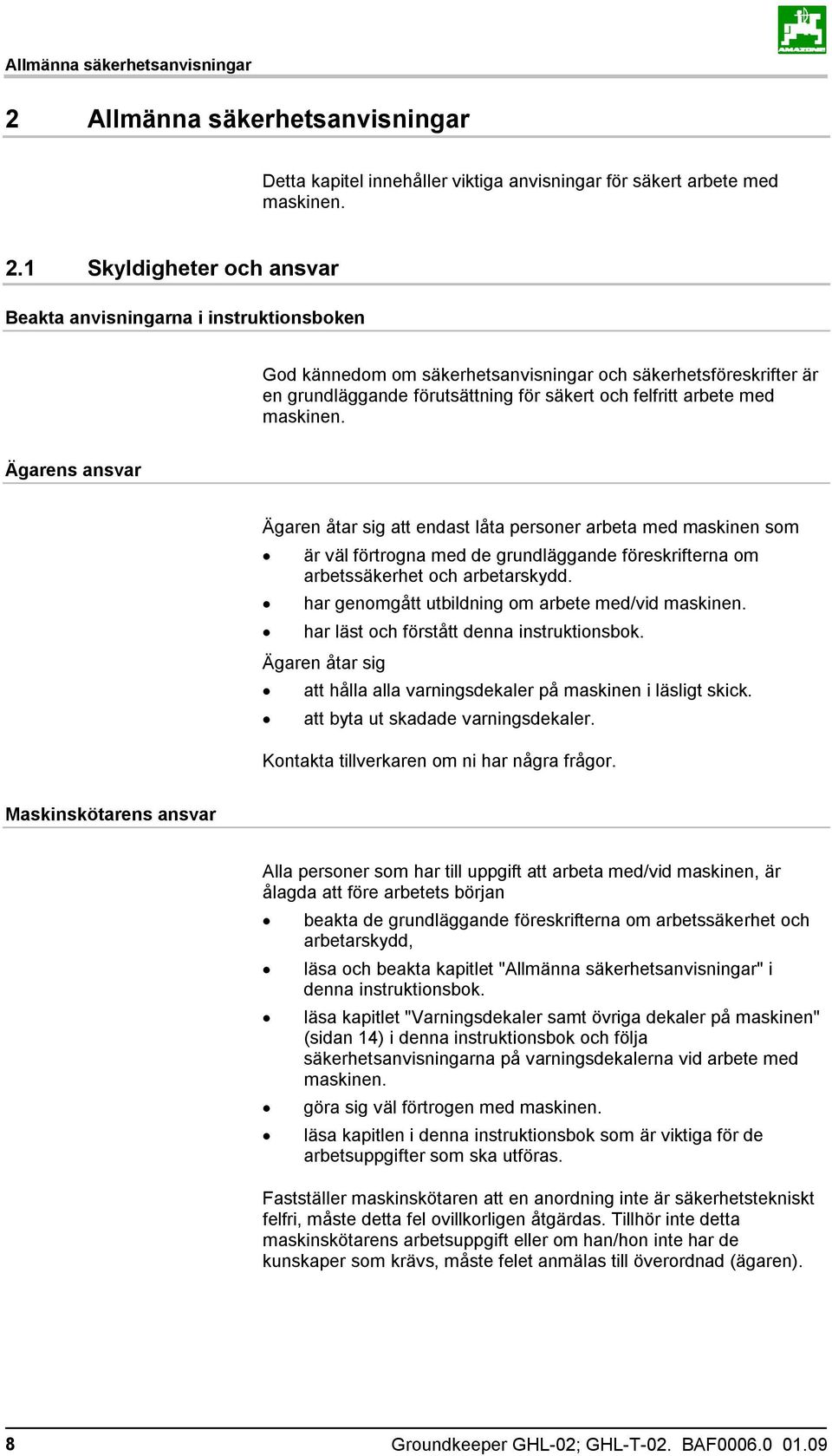

8 Allmänna säkerhetsanvisningar 2 Allmänna säkerhetsanvisningar Detta kapitel innehåller viktiga anvisningar för säkert arbete med maskinen. 2.1 Skyldigheter och ansvar Beakta anvisningarna i instruktionsboken God kännedom om säkerhetsanvisningar och säkerhetsföreskrifter är en grundläggande förutsättning för säkert och felfritt arbete med maskinen. Ägarens ansvar Ägaren åtar sig att endast låta personer arbeta med maskinen som är väl förtrogna med de grundläggande föreskrifterna om arbetssäkerhet och arbetarskydd. har genomgått utbildning om arbete med/vid maskinen. har läst och förstått denna instruktionsbok. Ägaren åtar sig att hålla alla varningsdekaler på maskinen i läsligt skick. att byta ut skadade varningsdekaler. Kontakta tillverkaren om ni har några frågor. Maskinskötarens ansvar Alla personer som har till uppgift att arbeta med/vid maskinen, är ålagda att före arbetets början beakta de grundläggande föreskrifterna om arbetssäkerhet och arbetarskydd, läsa och beakta kapitlet "Allmänna säkerhetsanvisningar" i denna instruktionsbok. läsa kapitlet "Varningsdekaler samt övriga dekaler på maskinen" (sidan 14) i denna instruktionsbok och följa säkerhetsanvisningarna på varningsdekalerna vid arbete med maskinen. göra sig väl förtrogen med maskinen. läsa kapitlen i denna instruktionsbok som är viktiga för de arbetsuppgifter som ska utföras. Fastställer maskinskötaren att en anordning inte är säkerhetstekniskt felfri, måste detta fel ovillkorligen åtgärdas. Tillhör inte detta maskinskötarens arbetsuppgift eller om han/hon inte har de kunskaper som krävs, måste felet anmälas till överordnad (ägaren). 8 Groundkeeper GHL-02; GHL-T-02. BAF

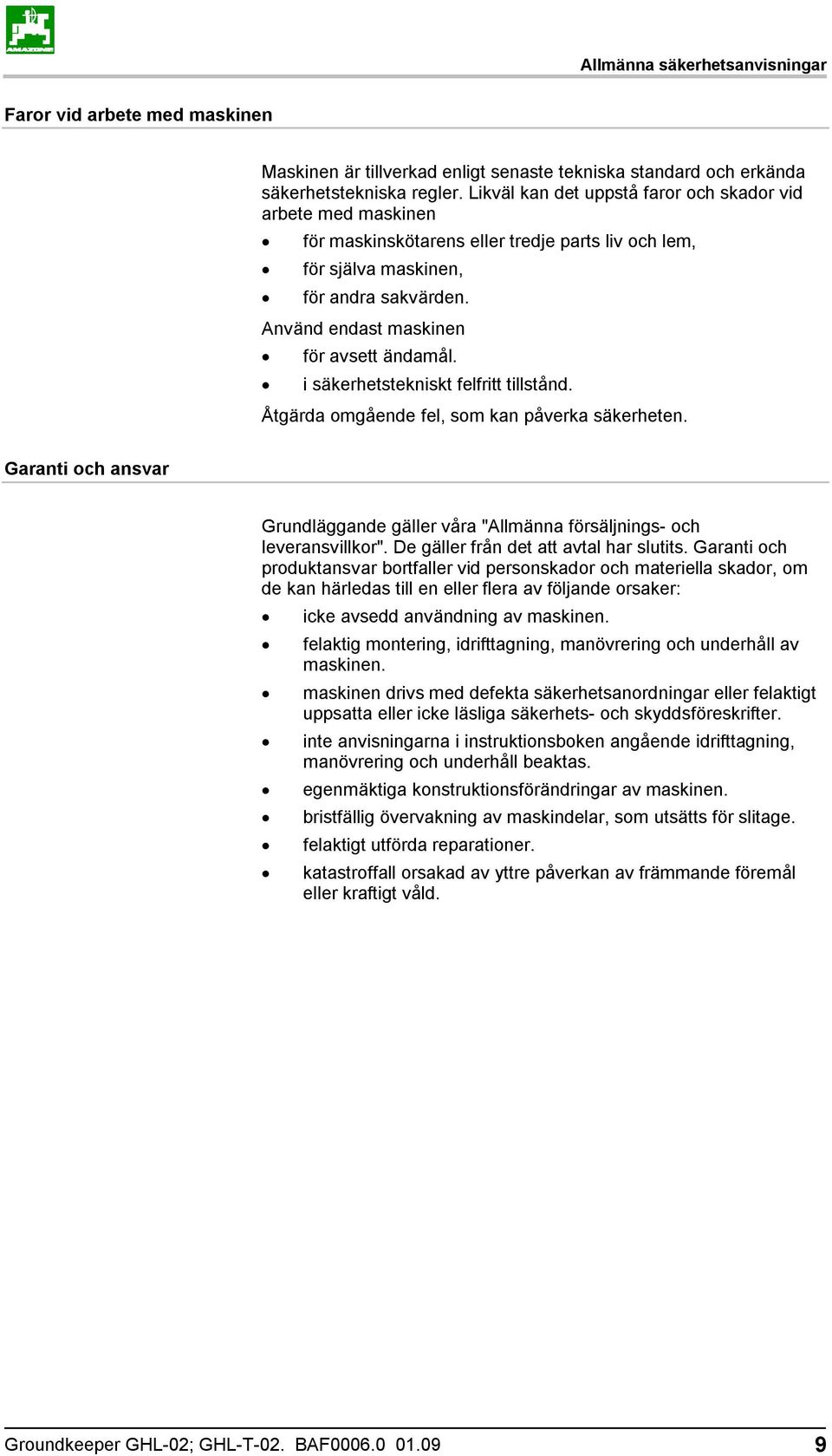

9 Allmänna säkerhetsanvisningar Faror vid arbete med maskinen Maskinen är tillverkad enligt senaste tekniska standard och erkända säkerhetstekniska regler. Likväl kan det uppstå faror och skador vid arbete med maskinen för maskinskötarens eller tredje parts liv och lem, för själva maskinen, för andra sakvärden. Använd endast maskinen för avsett ändamål. i säkerhetstekniskt felfritt tillstånd. Åtgärda omgående fel, som kan påverka säkerheten. Garanti och ansvar Grundläggande gäller våra "Allmänna försäljnings- och leveransvillkor". De gäller från det att avtal har slutits. Garanti och produktansvar bortfaller vid personskador och materiella skador, om de kan härledas till en eller flera av följande orsaker: icke avsedd användning av maskinen. felaktig montering, idrifttagning, manövrering och underhåll av maskinen. maskinen drivs med defekta säkerhetsanordningar eller felaktigt uppsatta eller icke läsliga säkerhets- och skyddsföreskrifter. inte anvisningarna i instruktionsboken angående idrifttagning, manövrering och underhåll beaktas. egenmäktiga konstruktionsförändringar av maskinen. bristfällig övervakning av maskindelar, som utsätts för slitage. felaktigt utförda reparationer. katastroffall orsakad av yttre påverkan av främmande föremål eller kraftigt våld. Groundkeeper GHL-02; GHL-T-02. BAF

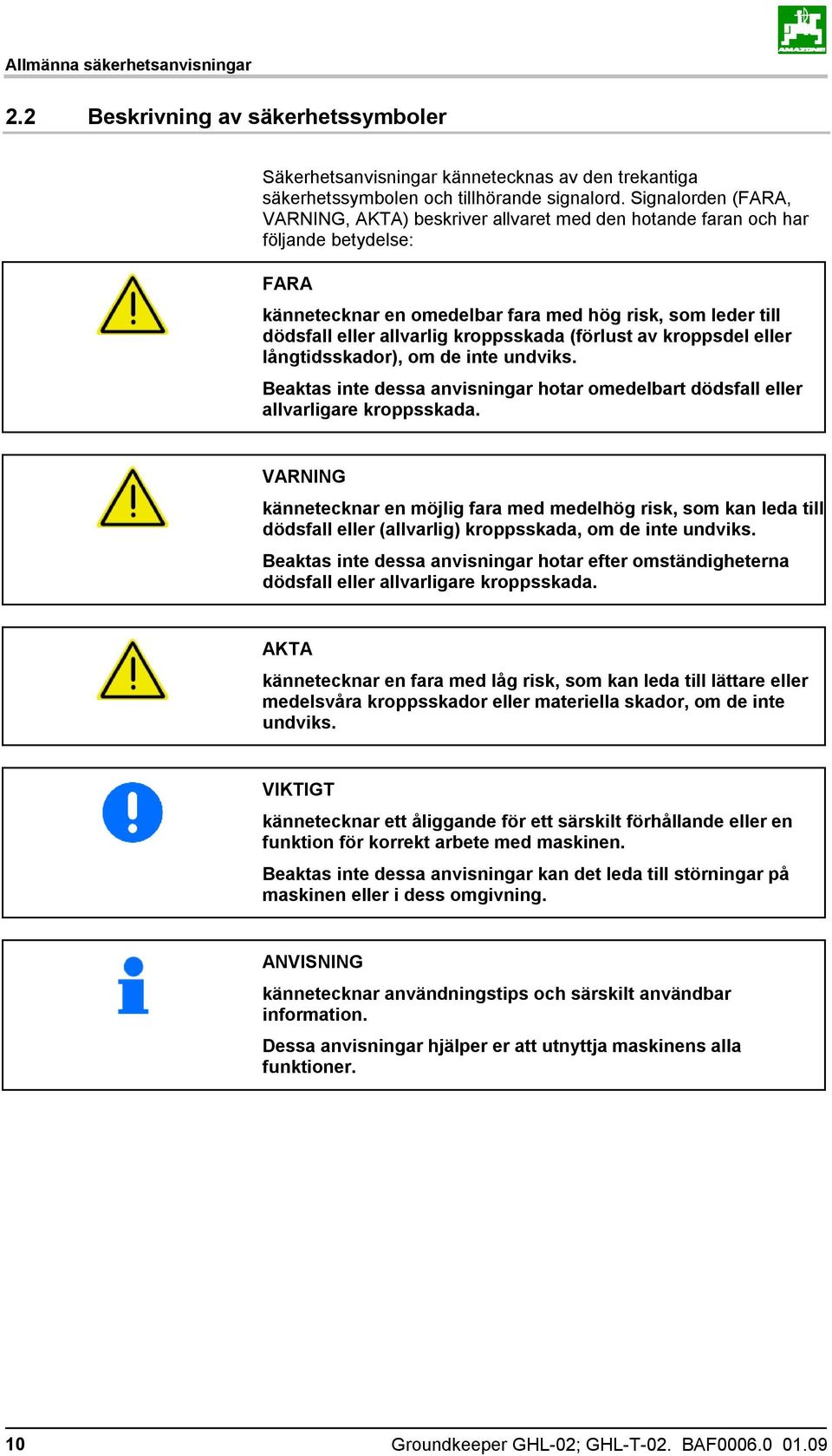

10 Allmänna säkerhetsanvisningar 2.2 Beskrivning av säkerhetssymboler Säkerhetsanvisningar kännetecknas av den trekantiga säkerhetssymbolen och tillhörande signalord. Signalorden (FARA, VARNING, AKTA) beskriver allvaret med den hotande faran och har följande betydelse: FARA kännetecknar en omedelbar fara med hög risk, som leder till dödsfall eller allvarlig kroppsskada (förlust av kroppsdel eller långtidsskador), om de inte undviks. Beaktas inte dessa anvisningar hotar omedelbart dödsfall eller allvarligare kroppsskada. VARNING kännetecknar en möjlig fara med medelhög risk, som kan leda till dödsfall eller (allvarlig) kroppsskada, om de inte undviks. Beaktas inte dessa anvisningar hotar efter omständigheterna dödsfall eller allvarligare kroppsskada. AKTA kännetecknar en fara med låg risk, som kan leda till lättare eller medelsvåra kroppsskador eller materiella skador, om de inte undviks. VIKTIGT kännetecknar ett åliggande för ett särskilt förhållande eller en funktion för korrekt arbete med maskinen. Beaktas inte dessa anvisningar kan det leda till störningar på maskinen eller i dess omgivning. ANVISNING kännetecknar användningstips och särskilt användbar information. Dessa anvisningar hjälper er att utnyttja maskinens alla funktioner. 10 Groundkeeper GHL-02; GHL-T-02. BAF

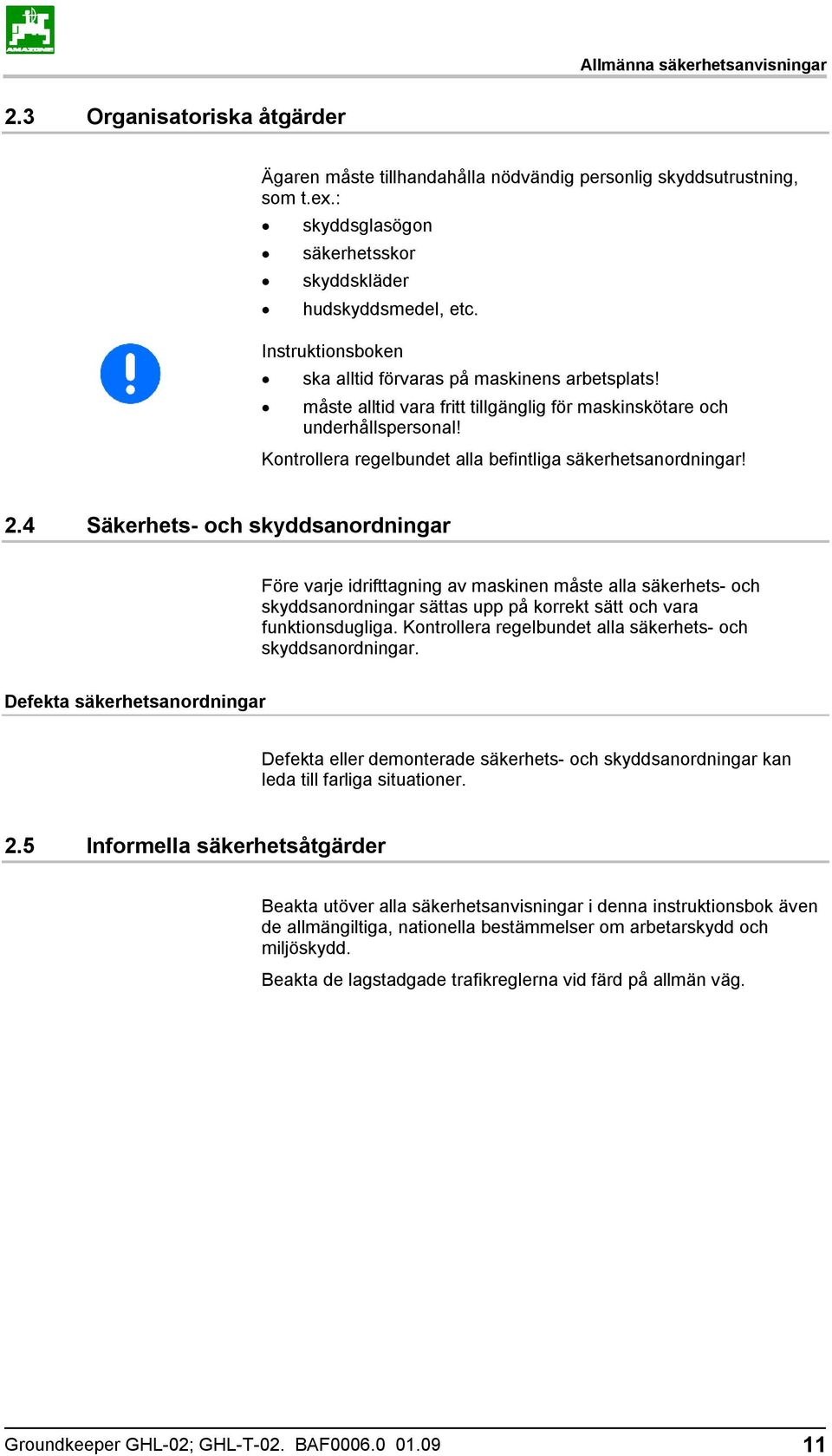

11 Allmänna säkerhetsanvisningar 2.3 Organisatoriska åtgärder Ägaren måste tillhandahålla nödvändig personlig skyddsutrustning, som t.ex.: skyddsglasögon säkerhetsskor skyddskläder hudskyddsmedel, etc. Instruktionsboken ska alltid förvaras på maskinens arbetsplats! måste alltid vara fritt tillgänglig för maskinskötare och underhållspersonal! Kontrollera regelbundet alla befintliga säkerhetsanordningar! 2.4 Säkerhets- och skyddsanordningar Före varje idrifttagning av maskinen måste alla säkerhets- och skyddsanordningar sättas upp på korrekt sätt och vara funktionsdugliga. Kontrollera regelbundet alla säkerhets- och skyddsanordningar. Defekta säkerhetsanordningar Defekta eller demonterade säkerhets- och skyddsanordningar kan leda till farliga situationer. 2.5 Informella säkerhetsåtgärder Beakta utöver alla säkerhetsanvisningar i denna instruktionsbok även de allmängiltiga, nationella bestämmelser om arbetarskydd och miljöskydd. Beakta de lagstadgade trafikreglerna vid färd på allmän väg. Groundkeeper GHL-02; GHL-T-02. BAF

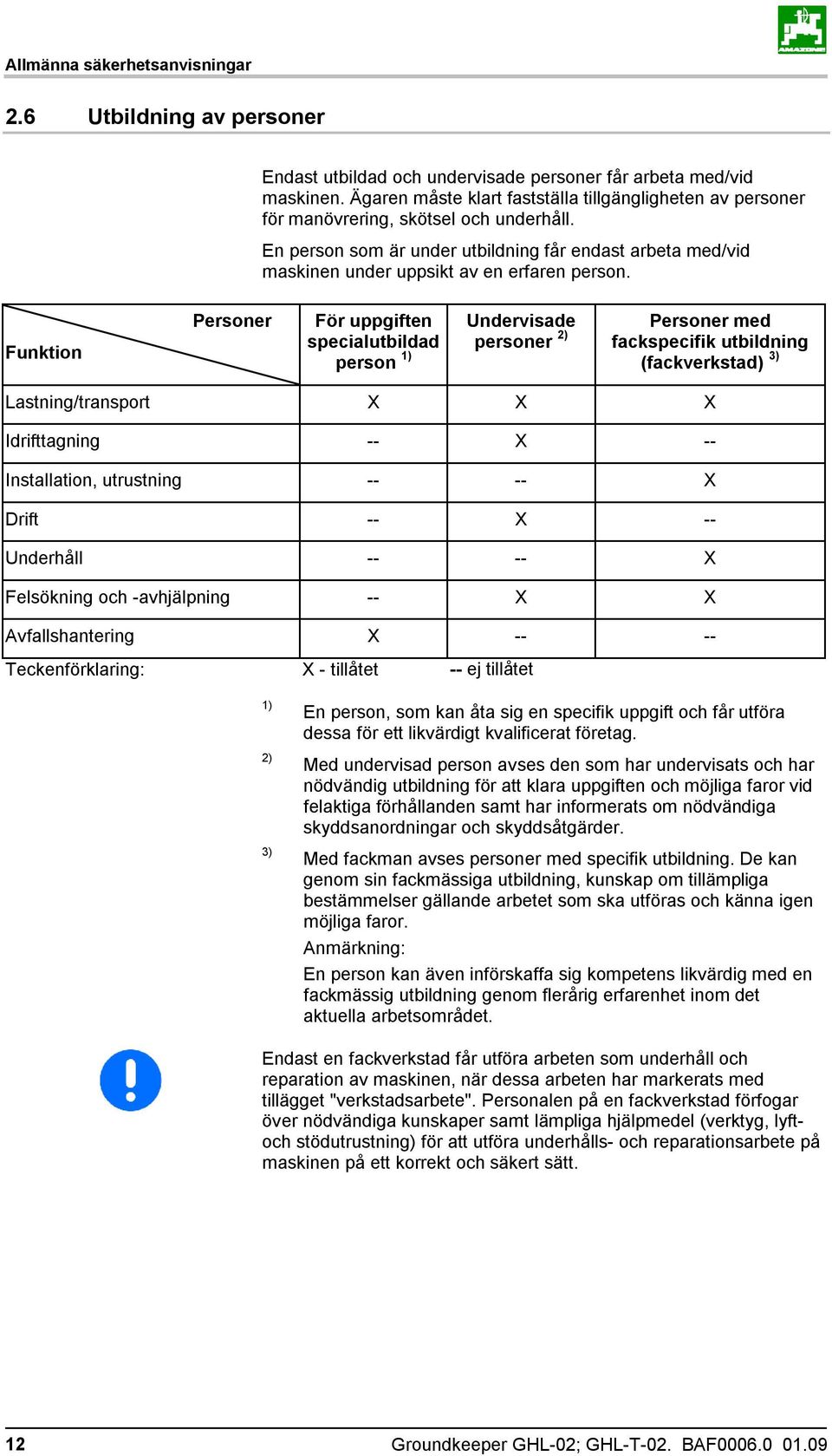

12 Allmänna säkerhetsanvisningar 2.6 Utbildning av personer Endast utbildad och undervisade personer får arbeta med/vid maskinen. Ägaren måste klart fastställa tillgängligheten av personer för manövrering, skötsel och underhåll. En person som är under utbildning får endast arbeta med/vid maskinen under uppsikt av en erfaren person. Funktion Personer För uppgiften specialutbildad person 1) Undervisade personer 2) Personer med fackspecifik utbildning (fackverkstad) 3) Lastning/transport X X X Idrifttagning -- X -- Installation, utrustning X Drift -- X -- Underhåll X Felsökning och -avhjälpning -- X X Avfallshantering X Teckenförklaring: X - tillåtet -- ej tillåtet 1) 2) 3) En person, som kan åta sig en specifik uppgift och får utföra dessa för ett likvärdigt kvalificerat företag. Med undervisad person avses den som har undervisats och har nödvändig utbildning för att klara uppgiften och möjliga faror vid felaktiga förhållanden samt har informerats om nödvändiga skyddsanordningar och skyddsåtgärder. Med fackman avses personer med specifik utbildning. De kan genom sin fackmässiga utbildning, kunskap om tillämpliga bestämmelser gällande arbetet som ska utföras och känna igen möjliga faror. Anmärkning: En person kan även införskaffa sig kompetens likvärdig med en fackmässig utbildning genom flerårig erfarenhet inom det aktuella arbetsområdet. Endast en fackverkstad får utföra arbeten som underhåll och reparation av maskinen, när dessa arbeten har markerats med tillägget "verkstadsarbete". Personalen på en fackverkstad förfogar över nödvändiga kunskaper samt lämpliga hjälpmedel (verktyg, lyftoch stödutrustning) för att utföra underhålls- och reparationsarbete på maskinen på ett korrekt och säkert sätt. 12 Groundkeeper GHL-02; GHL-T-02. BAF

13 Allmänna säkerhetsanvisningar 2.7 Säkerhetsåtgärder vid normal användning Maskinen får endast användas när alla säkerhets- och skyddsanordningar är fullt funktionsdugliga. Kontrollera maskinen minst en gång dagligen för synliga skador samt kontrollera att säkerhets- och skyddsanordningarna är funktionsdugliga. 2.8 Faror på grund av restenergi Observera att det kan förekomma rester av mekanisk, hydraulisk, pneumatisk och elektrisk energi på maskinen. Fastställ lämpliga åtgärder vid instruktion till manövreringspersonal. Detaljerade anvisningar ges ännu en gång i respektive kapitel i denna instruktionsbok. 2.9 Underhåll och reparation, felavhjälpning Genomför inställnings-, underhålls- och inspektionsarbeten enligt föreskrivna intervall. Säkra alla driftsmedier som tryckluft och hydraulik mot oavsiktlig start. Fäst och säkra de större komponenterna vid byte med hjälp av lyftanordningar. Kontrollera att lossade skruvförbindelser sitter fast ordentligt. Kontrollera säkerhets- och skyddsanordningarnas funktion när underhållsarbetet har slutförts Konstruktionsförändringar Utan godkännande från AMAZONEN-WERKE får inga förändringar eller till- eller ombyggnad utföras på maskinen. Detta gäller även svetsning av bärande delar. Alla till- eller ombyggnadsåtgärder kräver skriftligt godkännande från AMAZONEN-WERKE. Använd endast de av AMAZONEN-WERKE godkända ombyggnads- och tillbehörsdelar så att driftstillståndet enligt nationella och internationella föreskrifter inte upphör att gälla. Fordon med ett driftstillstånd som utfärdats av myndigheterna eller anordningar och utrustning som är anslutna till ett fordon eller tillstånd för körning på allmän väg måste befinna vara beskaffat på det sätt som anges på tillståndet eller godkännandet. VARNING Kläm-, skär-, grip-, och stötrisker på grund av brott på bärande delar. Av princip är det förbjudet att borra i ram eller chassi. borra upp befintliga hål på ramen respektive chassiet. svetsa bärande delar. Groundkeeper GHL-02; GHL-T-02. BAF

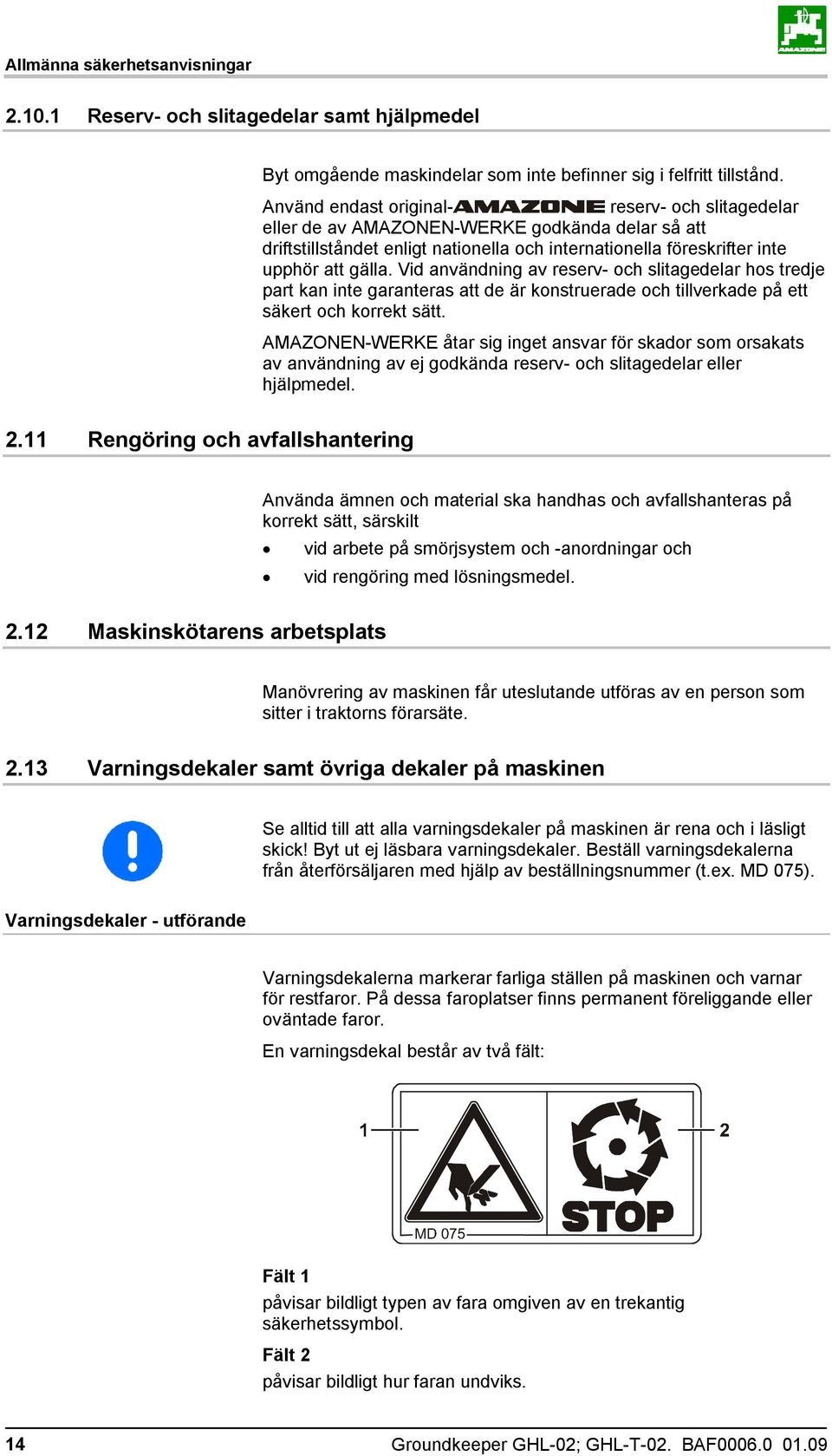

14 Allmänna säkerhetsanvisningar Reserv- och slitagedelar samt hjälpmedel Byt omgående maskindelar som inte befinner sig i felfritt tillstånd. Använd endast original- reserv- och slitagedelar eller de av AMAZONEN-WERKE godkända delar så att driftstillståndet enligt nationella och internationella föreskrifter inte upphör att gälla. Vid användning av reserv- och slitagedelar hos tredje part kan inte garanteras att de är konstruerade och tillverkade på ett säkert och korrekt sätt. AMAZONEN-WERKE åtar sig inget ansvar för skador som orsakats av användning av ej godkända reserv- och slitagedelar eller hjälpmedel Rengöring och avfallshantering Använda ämnen och material ska handhas och avfallshanteras på korrekt sätt, särskilt vid arbete på smörjsystem och -anordningar och vid rengöring med lösningsmedel Maskinskötarens arbetsplats Manövrering av maskinen får uteslutande utföras av en person som sitter i traktorns förarsäte Varningsdekaler samt övriga dekaler på maskinen Se alltid till att alla varningsdekaler på maskinen är rena och i läsligt skick! Byt ut ej läsbara varningsdekaler. Beställ varningsdekalerna från återförsäljaren med hjälp av beställningsnummer (t.ex. MD 075). Varningsdekaler - utförande Varningsdekalerna markerar farliga ställen på maskinen och varnar för restfaror. På dessa faroplatser finns permanent föreliggande eller oväntade faror. En varningsdekal består av två fält: Fält 1 påvisar bildligt typen av fara omgiven av en trekantig säkerhetssymbol. Fält 2 påvisar bildligt hur faran undviks. 14 Groundkeeper GHL-02; GHL-T-02. BAF

15 Allmänna säkerhetsanvisningar Varningsdekaler - förklaring Under Beställningsnummer och förklaring ges en beskrivning av bredvidstående varningsdekal. Varningsdekalen beskrivs alltid i samma ordningsföljd: 1. Beskrivning av faran. Till exempel: Risk för skär- eller klämskador! 2. Följderna om inte anvisningarna för att undvika faran följs. Till exempel: Orsakar svåra skador på finger eller hand. 3. Anvisningar för att undvika faran. Till exempel: Rör endast vid maskindelar när den befinner sig i fullständigt stillestånd. Groundkeeper GHL-02; GHL-T-02. BAF

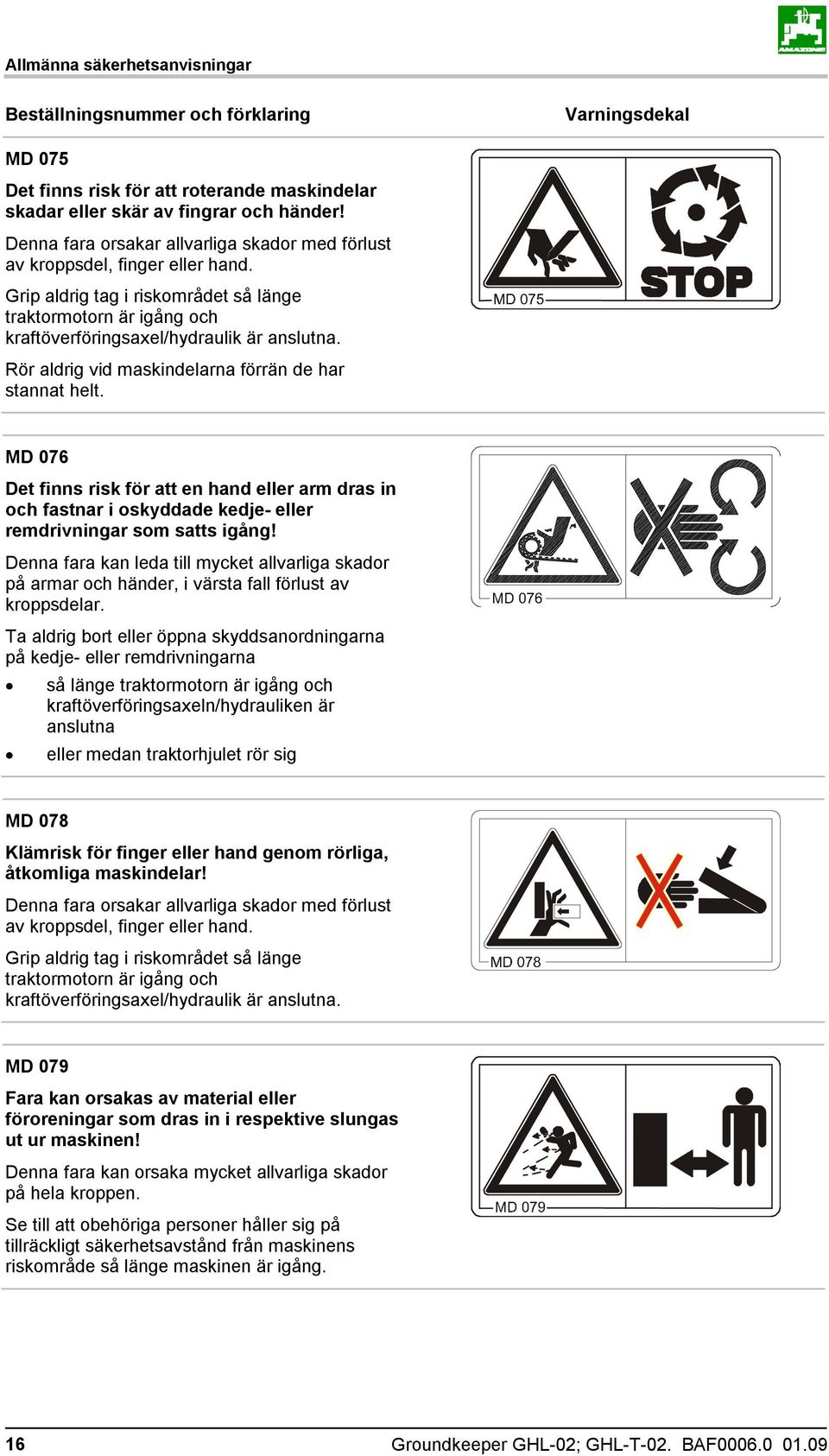

16 Allmänna säkerhetsanvisningar Beställningsnummer och förklaring Varningsdekal MD 075 Det finns risk för att roterande maskindelar skadar eller skär av fingrar och händer! Denna fara orsakar allvarliga skador med förlust av kroppsdel, finger eller hand. Grip aldrig tag i riskområdet så länge traktormotorn är igång och kraftöverföringsaxel/hydraulik är anslutna. Rör aldrig vid maskindelarna förrän de har stannat helt. MD 076 Det finns risk för att en hand eller arm dras in och fastnar i oskyddade kedje- eller remdrivningar som satts igång! Denna fara kan leda till mycket allvarliga skador på armar och händer, i värsta fall förlust av kroppsdelar. Ta aldrig bort eller öppna skyddsanordningarna på kedje- eller remdrivningarna så länge traktormotorn är igång och kraftöverföringsaxeln/hydrauliken är anslutna eller medan traktorhjulet rör sig MD 078 Klämrisk för finger eller hand genom rörliga, åtkomliga maskindelar! Denna fara orsakar allvarliga skador med förlust av kroppsdel, finger eller hand. Grip aldrig tag i riskområdet så länge traktormotorn är igång och kraftöverföringsaxel/hydraulik är anslutna. MD 079 Fara kan orsakas av material eller föroreningar som dras in i respektive slungas ut ur maskinen! Denna fara kan orsaka mycket allvarliga skador på hela kroppen. Se till att obehöriga personer håller sig på tillräckligt säkerhetsavstånd från maskinens riskområde så länge maskinen är igång. 16 Groundkeeper GHL-02; GHL-T-02. BAF

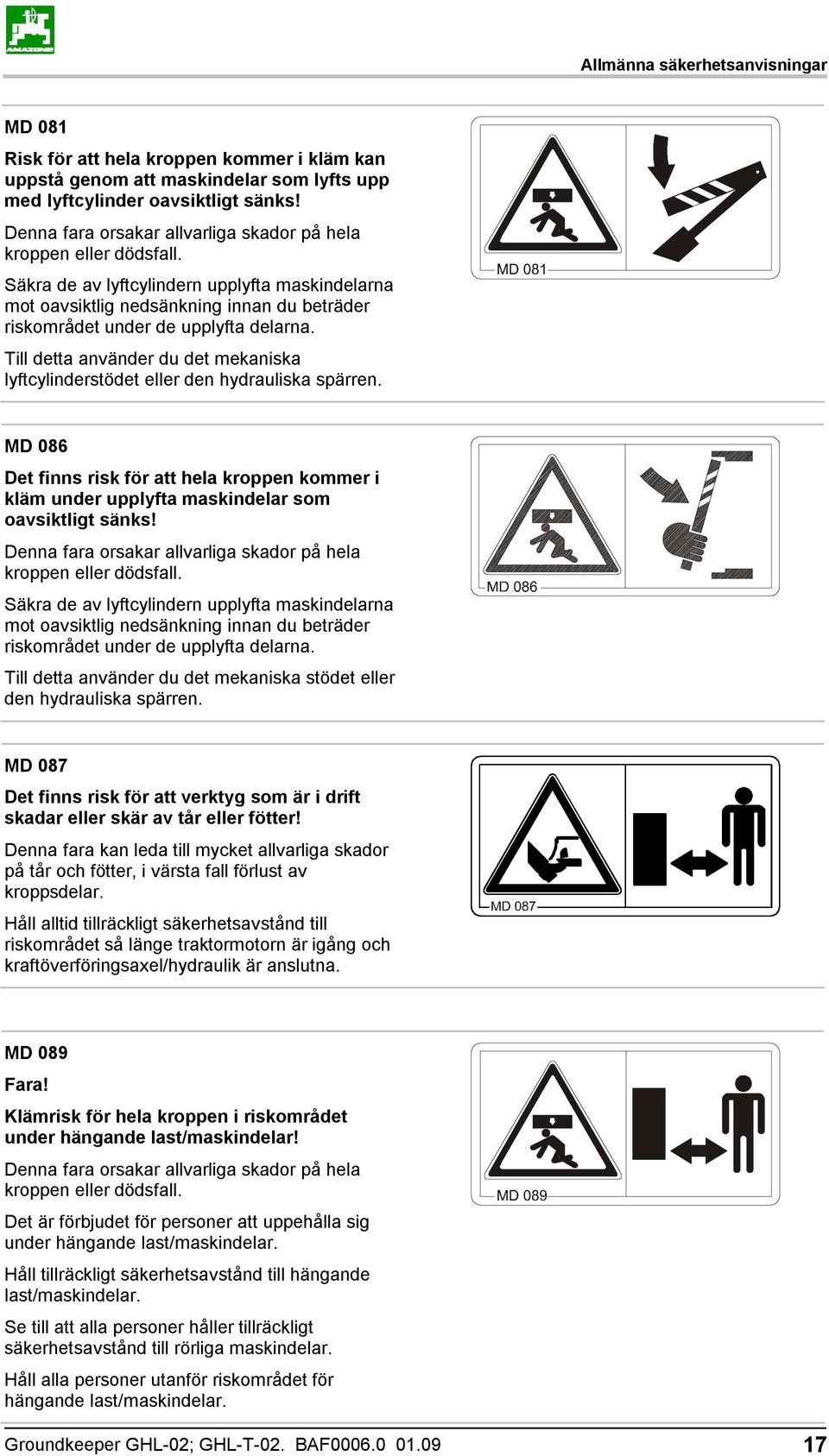

17 Allmänna säkerhetsanvisningar MD 081 Risk för att hela kroppen kommer i kläm kan uppstå genom att maskindelar som lyfts upp med lyftcylinder oavsiktligt sänks! Denna fara orsakar allvarliga skador på hela kroppen eller dödsfall. Säkra de av lyftcylindern upplyfta maskindelarna mot oavsiktlig nedsänkning innan du beträder riskområdet under de upplyfta delarna. Till detta använder du det mekaniska lyftcylinderstödet eller den hydrauliska spärren. MD 086 Det finns risk för att hela kroppen kommer i kläm under upplyfta maskindelar som oavsiktligt sänks! Denna fara orsakar allvarliga skador på hela kroppen eller dödsfall. Säkra de av lyftcylindern upplyfta maskindelarna mot oavsiktlig nedsänkning innan du beträder riskområdet under de upplyfta delarna. Till detta använder du det mekaniska stödet eller den hydrauliska spärren. MD 087 Det finns risk för att verktyg som är i drift skadar eller skär av tår eller fötter! Denna fara kan leda till mycket allvarliga skador på tår och fötter, i värsta fall förlust av kroppsdelar. Håll alltid tillräckligt säkerhetsavstånd till riskområdet så länge traktormotorn är igång och kraftöverföringsaxel/hydraulik är anslutna. MD 089 Fara! Klämrisk för hela kroppen i riskområdet under hängande last/maskindelar! Denna fara orsakar allvarliga skador på hela kroppen eller dödsfall. Det är förbjudet för personer att uppehålla sig under hängande last/maskindelar. Håll tillräckligt säkerhetsavstånd till hängande last/maskindelar. Se till att alla personer håller tillräckligt säkerhetsavstånd till rörliga maskindelar. Håll alla personer utanför riskområdet för hängande last/maskindelar. Groundkeeper GHL-02; GHL-T-02. BAF

18 Allmänna säkerhetsanvisningar MD 095 Läs och beakta instruktionsboken och säkerhetsanvisningarna innan maskinen tas i drift! MD 096 Infektionsrisk för hela kroppen på grund av utströmmande vätska som står under högt tryck (hydraulolja)! Denna fara orsakar allvarliga skador på hela kroppen, när hydraulolja som står under högt tryck tränger genom huden och in i kroppen. Försök aldrig täta igen otäta hydraulslangar med handen eller fingrarna. Läs och beakta anvisningarna i instruktionsboken, innan du genomför underhålls- och reparationsarbete. Uppsök omedelbart läkare vid skador som orsakats av hydraulolja. MD 097 Det finns risk för att hela kroppen kommer i kläm på en person som uppehåller sig i slagområdet för trepunktsupphängningen när trepunktshydrauliken aktiveras! Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Det är förbjudet att uppehålla sig i trepunktsupphängningens slagområde när trepunktshydrauliken aktiveras. Trepunktslyften får ο ο endast manövreras från avsedd arbetsplats. aldrig manövreras när du befinner dig i slagområdet mellan traktor och maskin. MD 100 Piktogrammet visar fästpunkterna där det separata lyftdonet ska fästas då maskinen ska lastas. 18 Groundkeeper GHL-02; GHL-T-02. BAF

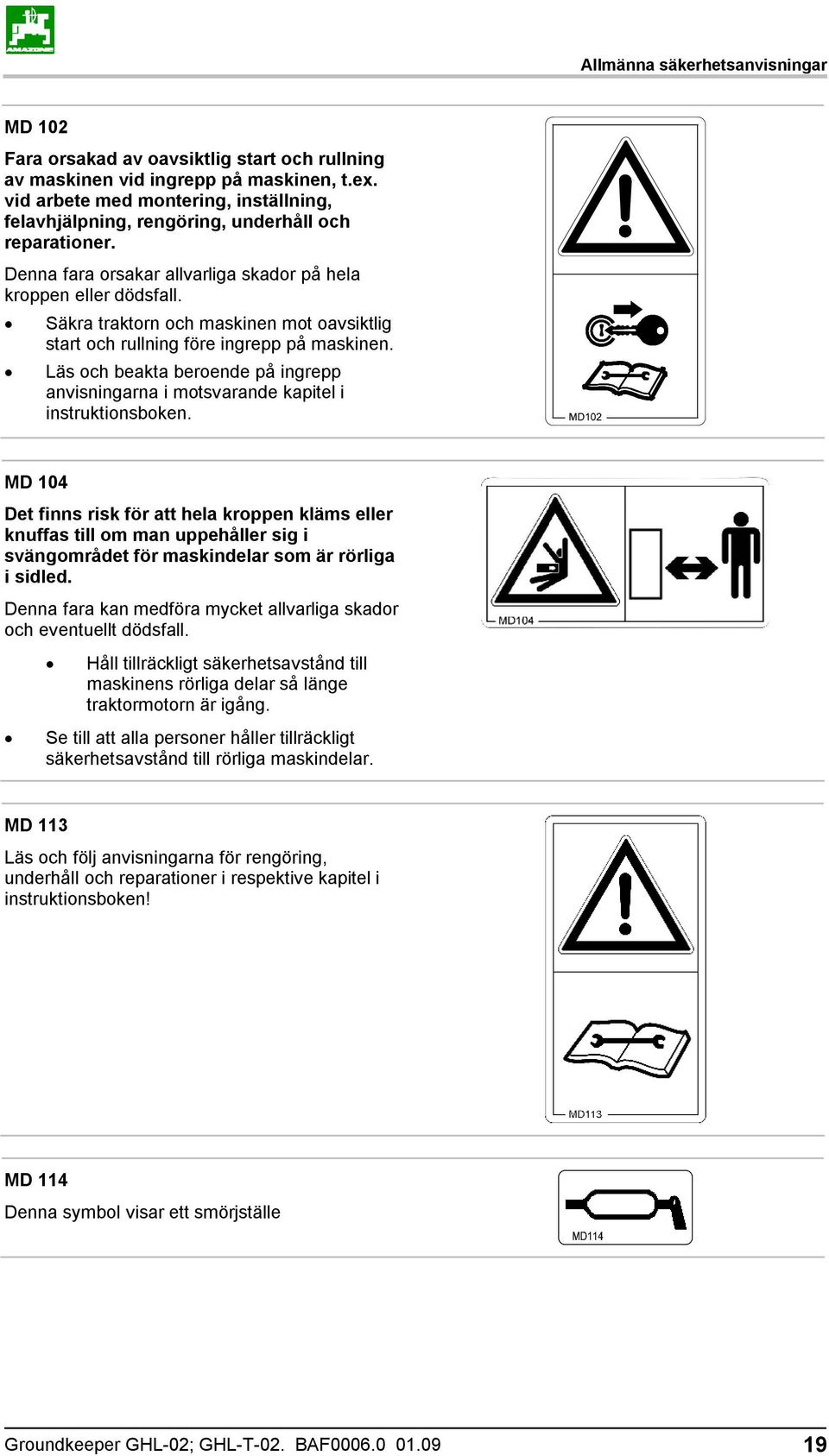

19 Allmänna säkerhetsanvisningar MD 102 Fara orsakad av oavsiktlig start och rullning av maskinen vid ingrepp på maskinen, t.ex. vid arbete med montering, inställning, felavhjälpning, rengöring, underhåll och reparationer. Denna fara orsakar allvarliga skador på hela kroppen eller dödsfall. Säkra traktorn och maskinen mot oavsiktlig start och rullning före ingrepp på maskinen. Läs och beakta beroende på ingrepp anvisningarna i motsvarande kapitel i instruktionsboken. MD 104 Det finns risk för att hela kroppen kläms eller knuffas till om man uppehåller sig i svängområdet för maskindelar som är rörliga i sidled. Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Håll tillräckligt säkerhetsavstånd till maskinens rörliga delar så länge traktormotorn är igång. Se till att alla personer håller tillräckligt säkerhetsavstånd till rörliga maskindelar. MD 113 Läs och följ anvisningarna för rengöring, underhåll och reparationer i respektive kapitel i instruktionsboken! MD 114 Denna symbol visar ett smörjställe Groundkeeper GHL-02; GHL-T-02. BAF

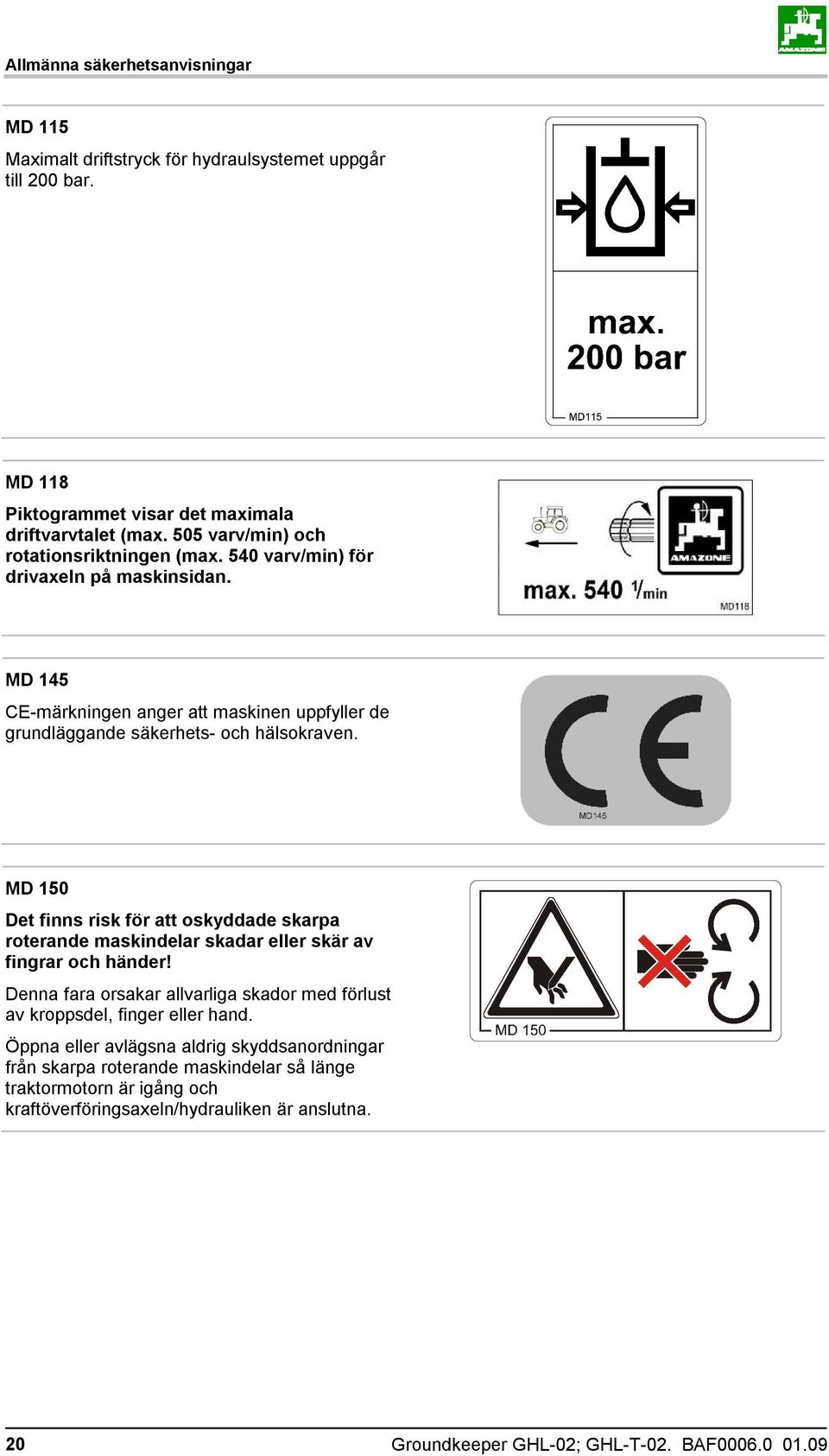

20 Allmänna säkerhetsanvisningar MD 115 Maximalt driftstryck för hydraulsystemet uppgår till 200 bar. MD 118 Piktogrammet visar det maximala driftvarvtalet (max. 505 varv/min) och rotationsriktningen (max. 540 varv/min) för drivaxeln på maskinsidan. MD 145 CE-märkningen anger att maskinen uppfyller de grundläggande säkerhets- och hälsokraven. MD 150 Det finns risk för att oskyddade skarpa roterande maskindelar skadar eller skär av fingrar och händer! Denna fara orsakar allvarliga skador med förlust av kroppsdel, finger eller hand. Öppna eller avlägsna aldrig skyddsanordningar från skarpa roterande maskindelar så länge traktormotorn är igång och kraftöverföringsaxeln/hydrauliken är anslutna. 20 Groundkeeper GHL-02; GHL-T-02. BAF

21 Allmänna säkerhetsanvisningar MD 170 Risk för att klämmas, dras in eller fastna i oskyddade rörliga maskindelar när skyddsutrustning saknas! Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Stäng alltid öppnad skyddsutrustning eller montera borttagen skyddsutrustning innan du startar maskinen. MD 171 Risk för att hela kroppen kommer i kläm kan uppstå om man befinner sig i tippområdet när lastytan är upplyft! Denna fara kan medföra mycket allvarliga skador och eventuellt dödsfall. Det är förbjudet för personer att uppehålla sig i tippområdet för den upplyfta lastytan. Se till att alla personer lämnar maskinens tippområde innan du lyfter upp lastytan. Groundkeeper GHL-02; GHL-T-02. BAF

22 Allmänna säkerhetsanvisningar Placering av varningsdekaler samt övriga dekaler på maskinen Varningsdekal Följande illustrationer visar varningsdekalernas placering på maskinen. 22 Groundkeeper GHL-02; GHL-T-02. BAF

23 Allmänna säkerhetsanvisningar Groundkeeper GHL-02; GHL-T-02. BAF

24 Allmänna säkerhetsanvisningar 24 Groundkeeper GHL-02; GHL-T-02. BAF

25 Allmänna säkerhetsanvisningar Groundkeeper GHL-02; GHL-T-02. BAF

26 Allmänna säkerhetsanvisningar 2.14 Fara om inte säkerhetsanvisningarna beaktas Om inte säkerhetsanvisningarna beaktas kan detta ha följder såväl i form av fara för personer och även för miljö och maskin. kan leda till att alla skadeanspråk bortfaller. I enskilda tillfällen är följande risker exempel på faror som kan inträffa om säkerhetsanvisningarna inte beaktas: fara för personer genom ej avsäkrat arbetsområde. viktiga funktioner på maskinen fungerar inte. föreskrivna metoder för underhåll och reparationer fungerar inte. fara för personer genom mekanisk och kemisk inverkan. miljöfara på grund av läckage av hydraulolja Säkerhetsmedvetet arbete Utöver säkerhetsanvisningarna i denna instruktionsbok ska absolut nationella, allmänna arbetarskyddsföreskrifter följas. Följ de på varningsdekalerna framförda anvisningarna för att undvika faror. Följ de lagstadgade trafikreglerna vid färd på allmän väg. 26 Groundkeeper GHL-02; GHL-T-02. BAF

27 Allmänna säkerhetsanvisningar 2.16 Säkerhetsanvisningar för maskinskötaren VARNING Kläm-, skär-, grip-, och stötrisker på grund av bristande trafikoch driftssäkerhet. Kontrollera att maskinen och traktorn är trafik- och driftsäker före varje användning! Allmänna säkerhets- och arbetarskyddsföreskrifter Beakta utöver dessa anvisningar även de allmänna gällande nationella säkerhets- och arbetarskyddsföreskrifterna! De på maskinen uppsatta varningsdekalerna och övriga dekaler ger viktiga anvisningar för riskfri drift av maskinen. Genom att beakta dessa anvisningar ökar er säkerhet! Kontrollera före start och före idrifttagning maskinens närområde (barn)! Kontrollera att sikten är tillräcklig! Det är förbjudet för personer att åka på maskinen samt att transportera saker på maskinen! Anpassa din körning så att du alltid behärskar traktor med påbyggd eller påkopplad maskin på ett säkert sätt. Ta härvid hänsyn till personlig skicklighet, väglag, trafik, sikt och väderlek, traktorns köregenskaper samt påverkan av påbyggd eller påhängd maskin. Till- och frånkoppling av maskinen Koppla och transportera endast maskinen med sådana traktorer som är lämpade för detta. När maskinen kopplas på vid traktorns trepunktshydraulik måste ovillkorligen traktorns och maskinens kopplingskategori överensstämma! Koppla maskinen enligt föreskrifterna till de föreskrivna anordningarna! Vid tillkoppling av maskiner vid traktorns front och/eller baktill på traktorn får följande inte överskridas ο ο ο traktorns max tillåtna totalvikt traktorns max tillåtet axeltryck tillåten bärighet för traktorns däck Säkra traktorn och maskinen från att rulla iväg utan avsikt, innan maskinen kopplas till eller från! Det är förbjudet för personer att uppehålla sig mellan maskinen som ska kopplas på och traktorn medan traktorn kör mot maskinen! Anvisande medhjälpare får endast befinna sig på säkert avstånd från maskinen. Först då traktorn står stilla får medhjälparen gå in mellan traktorn och maskinen. Säkra manöverspaken för traktorns hydraulik i läge så att oavsiktlig upplyftning eller sänkning är utesluten innan maskinen ansluts till eller kopplas från traktorns trepunktshydraulik! Groundkeeper GHL-02; GHL-T-02. BAF

28 Allmänna säkerhetsanvisningar Placera domkraft eller stödanordningar på avsedd plats före tilleller frånkoppling av maskinen! Vid manövrering av stödanordningarna föreligger skaderisk på grund av kläm- och skärskador! Iakttag extra försiktighet vid till- och frånkoppling av maskinen till traktorn! Mellan traktorn och maskinen föreligger risk för klämoch skärskador kring kopplingsanordningen! Det är förbjudet för personer att uppehålla sig mellan traktor och maskin vid manövrering av trepunktslyften! Anslutna matarledningar ο ο måste lätt ge efter för alla rörelser vid svängar utan spänningar, knäckar eller friktion. får inte skava mot andra delar. Utlösningsvajer för snabbkopplingar måste hänga löst och får inte självutlösas vid om de är djupt liggande! Ställ alltid den frånkopplade maskinen på stabil plats! Användning av maskinen Bekanta dig väl före arbetets början med alla anordningar och manövreringselement för maskinen samt deras funktioner. Under arbetet är det för sent! Bär tätt åtsittande kläder! Lös klädsel ökar risken för att fastna eller indragning i drivaxlarna! Ta endast maskinen i drift när alla skyddsanordningar är på plats och befinner sig i skyddsläge! Beakta maximal tilläggsvikt för monterad/tillkopplad maskin och traktorns max godkända axel- och stödlast! Kör eventuellt med endast delvis fyllda förrådsbehållare. Det är förbjudet för personer att uppehålla sig i maskinens arbetsområde! Det är förbjudet att uppehålla sig i maskinens sväng- och rörelseområde! Vid alla hydrauliskt manövrerade maskindelar föreligger risk för kläm- och skärskador! Hydrauliskt drivna maskindelar får endast manövreras av personer som håller sig på tillräckligt säkerhetsavstånd från maskinen! Säkra traktorn mot oavsiktlig start och rullning innan du lämnar traktorn. För detta ο ο ο ο ska maskinen ställas på marken parkeringsbromsarna dras åt traktorns motor ställas av ta ur tändningsnyckeln. Transport av maskinen Beakta gällande nationella trafikföreskrifter vid körning på allmän väg! 28 Groundkeeper GHL-02; GHL-T-02. BAF

29 Allmänna säkerhetsanvisningar Kontrollera före transport, ο ο att matarledningarna är korrekt anslutna ljusanläggningen för skador, funktion och att de är rena Kontrollera alltid att traktorns sväng- och bromsfunktion är tillräcklig! Maskiner som är påbyggda eller tillkopplade till en traktor och front- eller bakvikt påverkar körförhållanden samt traktorns styroch bromsförmåga. Använd eventuellt frontvikter! Traktorns framaxel måste alltid vara belastad med minst 20 % av traktorns nettovikt, så att tillräcklig styrförmåga garanteras. Fäst front- eller bakvikter enligt föreskrifterna på därför avsedda fästpunkter! Beakta maximal nyttolast för monterad/tillkopplad maskin samt traktorns max godkända axel- och stödlast! Traktorn måste säkerställa föreskriven bromsfördröjning för det lastade tåget (traktor plus påbyggd/tillkopplad maskin)! Kontrollera bromseffekten före start! Ta hänsyn till maskinens utskjut och svängmassa vid körning i kurvor! Kontrollera före transportkörning att alla svängbara maskindelar är ordentligt låsta i transportläge när maskinen är ansluten till traktorns trepunktshydraulik respektive lyftarmar! Ställ före transportkörning alla svängbara maskindelar i transportläge! Lås före transportkörning manöverspaken till trepunktslyften så att den tillkopplade maskinen inte oavsiktligt kan lyftas upp eller sänkas ned under transportkörningen! Kontrollera före transportkörning om nödvändig transportutrustning är korrekt monterad på maskinen, som t.ex. belysning, varningsanordningar och skyddsanordningar! Kontrollera visuellt före transportkörning att trepunktslyftens toppstång och lyftarmarna är säkrade med låssprintar för att förhindra att de lossnar. Anpassa körhastigheten efter rådande förhållande! Lägg i en lägre växel före körning i kraftig utförslutning! Bromspedalerna ska vara hopkopplade före transportkörning! Hydraulsystem Hydraulsystemet står under högt tryck! Se till att hydraulslangarna blir korrekt anslutna! Vid anslutning av hydraulslangarna måste hydraulsystemet för såväl traktor som maskin vara trycklösa! Det att förbjudet att blockera inställningsdelarna på traktorn, som används för direkt utförande av de hydrauliska eller elektriska rörelserna av komponenterna t.ex. fäll-, sväng- och skjutprocedurer. Respektive rörelse måste stoppas automatiskt när motsvarande justeringsdel frigörs. Detta gäller inte för Groundkeeper GHL-02; GHL-T-02. BAF

30 Allmänna säkerhetsanvisningar rörelse av anordningar som ο ο ο är kontinuerliga eller spärras automatiskt eller funktionsmässigt kräver flytläge eller tryckställning. Före arbeten med hydraulsystemet ο ο ο ο ο Ställ av maskinen Gör hydraulsystemet trycklöst Ställ av traktorns motor Dra åt parkeringsbromsen Ta ur tändningsnyckeln. Låt fackman kontrollera att hydraulslangarna är i driftsäkert skick minst en gång om året! Byt hydraulslangar som är skadade eller gamla! Använd endast original- hydraulslangar! Användningstiden för hydraulslangar ska inte överstiga sex år, innefattande en lagringstid på max två år. Även vid korrekt förvaring och tillåten användning åldras slangar och slangkopplingar varvid förvaringstid och användningstid begränsas. Användningstiden kan dock avvika beroende på erfarenhet, särskilt vid beaktande av risken för eventuella slangbrott. För slangar och slangledningar av termoplast kan andra riktvärden gälla. Försök aldrig täta igen otäta hydraulslangar med handen eller fingrarna. Hydraulolja som strömmar ut under högt tryck kan tränga in i kroppen via huden och orsaka allvarliga skador! Uppsök omedelbart läkare vid skador av hydraulolja. Infektionsrisk. Vid läcksökning på hydraulanläggningen ska för ändamålet ämnade hjälpmedel användas för att undvika allvarlig infektionsrisk Elsystemet Vid arbete på elsystemet, koppla alltid först bort minuskabeln från batteriet! Använd endast föreskrivna säkringar. Vid användning av för starka säkringar kan elsystemet skadas brandrisk Kontrollera att batteriet ansluts på rätt sätt - anslut först pluspolen och därefter minuspolen! Vid frånkoppling ska först minuspolen och därefter pluspolen kopplas från! Förse alltid batteriets pluspol med därför avsett skydd. Vid kortslutning föreligger explosionsrisk Explosionsrisk! Undvik gnistbildning och öppen eld i närheten av batteriet! 30 Groundkeeper GHL-02; GHL-T-02. BAF

31 Allmänna uppgifter om maskinen 3 Allmänna uppgifter om maskinen 3.1 Användningsområden AMAZONE Groundkeeper är avsedd för.gräsklippning och vertikalskärning av parker och sportplatser, trädgårdsanläggningar m.m. På hösten används den för att samla ihop och hacka löv. 3.2 Försäkran om överensstämmelse Maskinen uppfyller kraven i EG:s maskindirektiv 89/392/EG och motsvarande kompletteringsdirektiv. 3.3 Uppgifter vid förfrågningar Ange alltid maskinnummer vid beställning av specialutrustning och reservdelar. För att uppfylla de säkerhetstekniska kraven måste du använda original reservdelar vid reparationer. Användning av andra delar medför att tillverkarens ansvar för följderna upphävs! 3.4 Maskinens identifieringsmärkning Märkplåten är placerad framme till vänster på maskinen 3.4/1). (bild Identifieringsmärkningen krävs enligt bestämmelser om tillverkaransvar och får inte ändras eller göras oläslig! Groundkeeper GHL-02; GHL-T-02. BAF

32 Allmänna uppgifter om maskinen 3.5 Tekniska data Modell Arbets- Traktor- Uppsamlare Vikt Mått bredd montering L x B x H (m) GHL-135 1,35 m 30 kw/40 hk kat. I N,I l 550 kg 1,97 x 1,75 x 1,62 GHL-150 1,50 m 40 kw/53 hk kat. I, II l 590 kg 1,97 x 1,90 x 1,62 Avlastningshöjd ca 1,90 m Däck fram 260 x 85 Lufttryck i framdäck 1,5 bar GHL-T120 1,20 m 15 kw/20 hk kat. I N,I l 585 kg 1,94 x 1,60 x 1,58 GHL-T135 1,35 m 20 kw/27 hk kat. I N,I l 625 kg 1,94 x 1,75 x 1,58 GHL-T150 1,50 m 25 kw/34 hk kat. I, II l 665 kg 1,94 x 1,90 x 1,58 Avlastningshöjd ca 1,80 m Däck fram 260 x 85 Lufttryck i framdäck 1,5 bar Däck bak 15 x x x GHL-T120 GHL-T135 GHL-T150 Lufttryck i bakdäck 2 bar Traktormontering: angiven arbetseffekt är lika med max. överförd kraftuttagseffekt Uppgift om buller Det arbetsplatsrelaterade emissionsvärdet (bullernivån) uppgår till: LpA = 98 db(a). Värdet har uppmätts under drift vid traktorförarens öron. Maximal bullernivå: LwA = 115 db(a). 3.6 Avsedd användning Amazone Groundkeeper är konstruerad enbart för att användas vid normal skötsel av grönområden och parker (avsedd användning). Alla användning utöver detta räknas som icke avsedd. Tillverkaren åtar sig inget ansvar för skador som uppkommer av sådan användning. För den risken är användaren ensam ansvarig. Till avsedd användning hör också att följa alla föreskrivna drifts-, underhålls- och reparationsvillkor från tillverkaren samt att uteslutande använda original reservdelar. 32 Groundkeeper GHL-02; GHL-T-02. BAF

33 Allmänna uppgifter om maskinen Amazone-Lift-Groundkeeper får bara användas, underhållas och repareras av personer som känner till och har fått utbildning i dessa villkor. Det är också nödvändigt att rätta sig efter de tillhörande olycksskyddsföreskrifterna och övriga allmänt erkända säkerhetstekniska och arbetsmedicinska regler och trafikregler samt att mycket noga följa säkerhetsanvisningarna på de skyltar som finns på maskinen. Varje egenmäktigt utförd ändring på redskapet betyder att alla garantianspråk på tillverkaren med anledning av därav uppkomna skador blir ogiltiga. Groundkeeper GHL-02; GHL-T-02. BAF

34 Övertagande av maskinen 4 Övertagande av maskinen Undersök genast vid mottagandet av maskinen om transportskador har uppstått eller om delar fattas! För att få ersättning för skadorna måste du genast lämna reklamation till transportföretaget. Kontrollera om alla delar som står på leveranssedeln finns. Före idrifttagning ska all förpackning, inklusive snören och remmar, tas bort och smörjningen kontrolleras. 34 Groundkeeper GHL-02; GHL-T-02. BAF

35 Montering och demontering av maskinen på traktorn 5 Montering och demontering av maskinen på traktorn 5.1 Maskintyp GHL Innan maskinen monteras på traktorn ska man se till att trepunktsinställningen på maskinen motsvarar traktorns kopplingskategori (KAT I eller II). Lossa fästena på båda lyftarmsfästena (bild 5-1), Placera lyftarmsfästena i önskad position och sätt fast dem igen med vardera 4 skruvar. Lyftarmsbultens diameter motsvarar KAT I. För KAT II måste mellanhylsor användas. För att garantera säker montering och demontering av maskinen på traktorn rekommenderar vi att arbetet utförs i följande ordningsföljd: Montering av kraftöverföringsaxeln på den fria axeländen på maskinen. (Om kraftöverföringsaxlar med frigångskoppling används måste frigångskopplingen monteras på maskinsidan.) Fastsättning av traktorns lyftarmar i trepunktsfickorna. Säkra alla bultar med tillhörande säkringspluggar. Montera kraftöverföringsaxeln på traktorns kraftuttag. (Observera: Se till att kraftöverföringsaxeln har rätt längd eftersom traktorn eller maskinens vinkeldrev annars kan skadas när maskinen lyfts upp!) Placering av toppstången. Förspänn toppstången till mitten av det långa hålet (se bild 5-2/1). Groundkeeper GHL-02; GHL-T-02. BAF

36 Montering och demontering av maskinen på traktorn Stoppa in hydraulslangarna Lyft upp maskinen Placera säkerhetsstöden i arbetsposition: - Ta bort låssprinten. - Fäll ihop stödet(bild 5-3). - Säkra stödet med låssprinten (bild 5-4). 36 Groundkeeper GHL-02; GHL-T-02. BAF

37 Montering och demontering av maskinen på traktorn Frånkoppling av maskinen utförs i omvänd ordningsföljd. Om du har en bogserad Lift-Groundkeeper GHL-T bör du observera tilläggsanvisningarna i kapitlet GHL-T. Se till att alla personer håller sig utanför riskområdena bakom eller under maskinen eftersom slag bakåt från maskinen kan förekomma om toppstångens två delar av misstag vrids eller rycks isär. Sänkning av det fyllda redskapet bör ta minst två sekunder. Ställ in sänkreglaget på traktorn om sådant finns. 5.2 Kraftöverföringsaxel Använd bara den av tillverkaren föreskrivna kraftöverföringsaxeln: Walterscheid W 2300 med eller utan frihjul för traktorer till högst 40 hk Walterscheid W 2400 med eller utan frihjul för traktorer från 40 hk och uppåt Om du har en traktor utan dubbelkoppling för kraftuttagsdrivning måste du absolut använda en kraftöverföringsaxel med frihjul. Annars hålls traktorn, trots att kopplingen är nedtrampad, fortfarande i rörelse av rotorns stora svängmassa. 5.3 Montering och justering av kraftöverföringsaxeln Montering av kraftöverföringsaxeln Rengör först växellådans ingående axel på maskinen och smörj alltid in kraftöverföringsaxeln med fett innan du sätter den på växellådans ingående axel! Justering av kraftöverföringsaxeln vid första monteringen Första gången kraftöverföringsaxeln monteras ska den justeras efter traktorn enligt bild Eftersom denna justering bara gäller för en enda traktortyp ska justeringen av kraftöverföringsaxeln kontrolleras respektive göras om vid byte av traktortyp. Groundkeeper GHL-02; GHL-T-02. BAF

38 Montering och demontering av maskinen på traktorn Vid första monteringen sätts kraftöverföringsaxelns andra halva på traktorns kraftöverföringsaxelprofil, utan att kraftöverföringsaxelns rör passas in i varandra. 1. Kontrollera genom att hålla kraftöverföringsaxelns två rör intill varandra så att deras inskjutningsprofiler garanterat täcker varandra till minst 40 % av LO både när maskinen är nedsänkt och när den är upplyft. 2. I hopskjutet läge får kraftöverföringsaxelns rör inte stöta emot drivknutens gafflar. Ett säkerhetsavstånd på minst 10 mm måste finnas. 3. Längdjustering av kraftöverföringsaxelns halvor gör du genom att hålla dem intill varandra i det kortaste driftläget och märka dem. 4. Korta inre och yttre skyddsröret lika mycket. 5. Jämna till de avskurna kanterna och ta bort alla spån. 6. Fetta in inskjutningsprofilerna och skjut in dem i varandra. 7. Häng upp stoppkedjorna så att kraftöverföringsaxelns skydd inte följer med vid drift. 8. Arbeta bara med fullständigt skyddad drivanordning. Använd kraftöverföringsaxel med fullständigt skydd för kraftöverföringsaxeln och kompletterande skydd på traktor och redskap. Ersätt genast skyddsanordningarna om de skadas. Den högsta tillåtna vinkeln i kraftöverföringsaxelns kardanknut framgår av den bifogade instruktionsboken från tillverkaren. Denna handledning innehåller också monterings- och underhållsanvisningar som bör observeras! För att undvika skador bör kraftuttaget kopplas in försiktigt vid lågt varvtal i traktormotorn. 5.4 Växellådans ingångsvarvtal för Groundkeeper Växellådan till Lift-Groundkeeper är försedd med en krafttuttagsanslutning. Maskinen får köras med ett driftvarvtal på högst 540 varv/min: Driftvarvtal n = 540 varv/min. 38 Groundkeeper GHL-02; GHL-T-02. BAF

39 Montering och demontering av maskinen på traktorn Högre driftvarvtal leder till betydligt högre rotorvarvtal. Därigenom kan i undantagsfall skärblad lossna vilket medför risker för maskinskötaren. Garantianspråk för skador som beror på för höga driftvarvtal i kraftuttaget ersätts inte. 5.5 Hydraulanslutning Högsta tillåtna driftstryck för hydraulsystemet är 200 bar. Hydraulsystemet står under högt tryck! Se till att både traktorn och redskapet är trycklösa när du ansluter hydraulslangarna till traktorns hydraulsystem. Alla hydraulslangar är försedda med färgmarkeringar för att man lätt ska kunna se vilken hydraulfunktion respektive tryckledning från traktorstyrenheten de tillhör. Hydraulanslutningar: Koppla hydraulslangarna till de därför avsedda anslutningarna. Styrenhet Funktion Slangmarkering 1 enkelverkande 2 dubbelverkande 3 dubbelverkande - höj upp maskinen framtill utan markering - sänk maskinen baktill 1 x grön - höj maskinen baktill 2 x grön - sänk behållaren 1 x gul - tippa behållaren 2 x gul Styrventil För att kunna arbeta korrekt med maskinen måste följande hydraulanslutningar finnas på traktorn. (enkelverkande eller dubbelverkande vid tillbehöret dubbelverkande hydraulcylindrar för uppsamlaren) Anslutning 1: Manövrering av den tömbara uppsamlaren (bild 5.5.1/1) Anslutning 2: Manövrering av tömbar uppsamlare med dubbelverkande hydraulcylindrar (tillbehör) (bild 5.5.1/2). Groundkeeper GHL-02; GHL-T-02. BAF

40 Montering och demontering av maskinen på traktorn Sänkning av det fyllda redskapet bör ta minst åtta sekunder. Ställ in eventuellt sänkreglage (se bild och bild 5.5-3). 40 Groundkeeper GHL-02; GHL-T-02. BAF

41 Skärverket 6 Skärverket Lift-Groundkeeper är försedd med finfördelare. Det betyder att skärverktygen är upphängda på ett rör med stor diameter och kan svänga runt. När rotorn börjar dra rätas skär- och vertikalskärbladen ut, förs in i växtmaterialet som ska skäras och kapar av det. Bladen av specialstål hänger i fyra rader runt om rotorn och är fästa med s.k. hakskruvar. 6.1 Montering av gräsklippnings- och vertikalskärverktyg Det finns 5 olika verktygsuppsättningar enligt tabell 11. Om skärbladen (tab. 11, A) eller vertikalskärbladen (tab. 11, B) är nötta på ena sidan kan de vändas och användas igen. Detta är möjligt därför att både fram- och baksidan av bladen är försedda med skäregg. Bladen kan vändas eller bytas ut utan verktyg (bild 6.1-1). Det är viktigt att se till att skärbladen är jämnt utplacerade på rotorn. Om skärverktyg saknas eller är felaktigt monterade leder det till obalans som på lång sikt kan orsaka skador på hela maskinen. Groundkeeper GHL-02; GHL-T-02. BAF

42 Skärverket 50 % 100 % 100 % 50 % 100 % 100 % Skärblad Vertikalskärb lad (2 mm) Vertikalskärb lad (3 mm) Vingskärblad, långa H77 Vingskärblad, långa H77 slipade Vingskärblad H60 Styck Styck Styck Par Par Par Beställn.nr Arbetsbredd 1,20 m Arbetsbredd 1,35 m Arbetsbredd 1,50 m 60 st. 60 st. 60 st. 30 par 60 par 60 par 68 st. 68 st. 68 st. 34 par 68 par 68 par 76 st. 76 st. 76 st. 38 par 76 par 76 par Slitagegräns för verktygsupphängning: Slitage på fästanordningarna för skärblad och hakskruvar måste regelbundet kontrolleras. Verktyg med stort slitage måste genast bytas ut. I bild och bild visas slitagegränserna för skärblad och skärbladsupphängningar. Ny Använd 42 Groundkeeper GHL-02; GHL-T-02. BAF

43 Skärverket Ny Använd Varning! Skärbladen och skärbladsfästena måste kontrolleras före varje användning. Alla skruvfästen måste vara fast åtdragna. Groundkeeper GHL-02; GHL-T-02. BAF

44 Skärverket Skärbladsöversikt A b c d E Skärbladsbyte utan verktyg 100 % skärblad 100 % vertikalskärblad 100% skär- och vertikalskärblad 50 % skär- 50 % vingskärblad, långa H77 (*) 100 % vingskärblad H % vertikalskärblad Gräsklippning + uppsamling torra förhållanden Gräsklippning + uppsamling fuktiga förhållanden Vertikalskärning + uppsamling torra förhållanden Vertikalskärning + uppsamling fuktiga förhållanden Uppsamling Luftningsmaterial torra förhållanden % vertikalskärblad Uppsamling Luftningsmaterial fuktiga förhållanden % vingskärblad långa H % vertikalskärblad Gräsklippning, vertikalskärning + uppsamling i samma arbetsgång torra förhållanden Gräsklippning, vertikalskärning + uppsamling i samma arbetsgång fuktiga förhållanden % vertikalskärblad Lövuppsamling torra förhållanden Lövuppsamlare fuktiga förhållanden % vertikalskärblad Gräsklippning hästhage + samt. uppsamling av spillning Fingräsklippning + uppsamling alla förhållanden 100 % vingskärblad långa H77 slipade mycket gott resultat gott resultat (*) Rotorn är utrustad med två par av vardera skärblad och vingskärblad (bild 6.1-2). 44 Groundkeeper GHL-02; GHL-T-02. BAF

45 Skärverket Rotorn är tillgänglig på följande sätt: Montera maskinen på en traktor, Höj uppsamlaren till slutställningen, Lägg in ett säkerhetsstöd på uppsamlarens högra övre lyftcylinder (bild 6.1-6), Stäng av traktormotorn Fäll upp mellanhuven (bild 6.1.7). Varning: När du arbetar på rotorn och med upplyft uppsamlare måste rotorn alltid stå stilla, och ett säkerhetsstöd ska alltid ligga vid behållaren. Groundkeeper GHL-02; GHL-T-02. BAF

46 Skärverket 6.2 Gräsklippning För gräsklippning eller vertikalskärning används de ovan beskrivna gräsklippningsverktygen. Arbetshastigheten beror på gräsmattans täthet och fuktighet. Den måste anpassas efter förhållandena. Kraftöverföringsaxelns högsta varvtal på 540 varv/min. ska beaktas. Behållaren måste tömmas i tid så att uppsamlingen sker rent och effektivt. Behållaren har en visare som visar om den måste tömmas (bild 6.2). Så länge visaren befinner sig i det undre läget fungerar uppsamlingen bra. Om visaren börja röra sig eller befinner sig i det övre läget bör uppsamlaren tömmas. Visarens känslighet beror på det uppsamlade gräsets kvalitet. 46 Groundkeeper GHL-02; GHL-T-02. BAF
