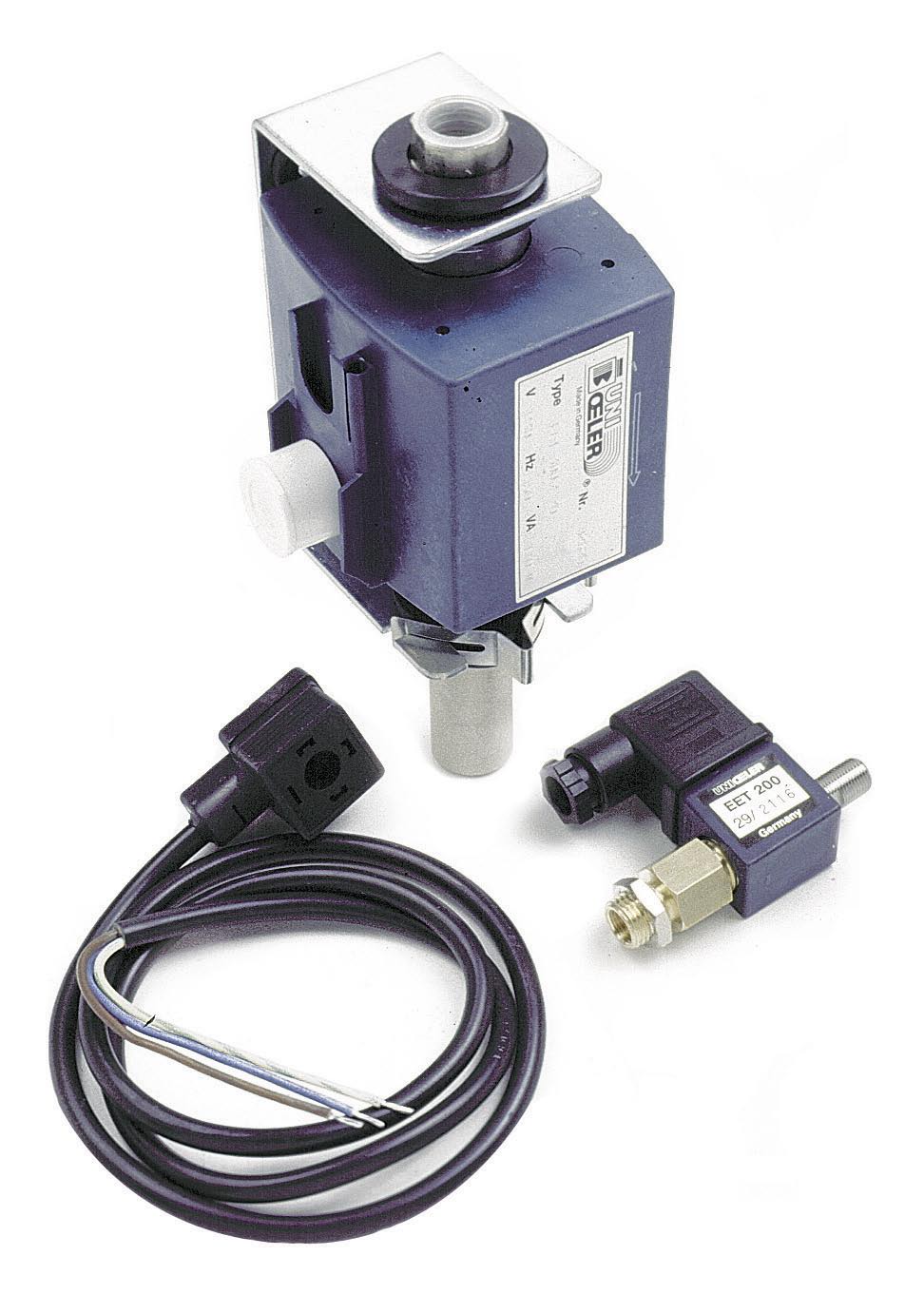

1 ELECTRO-LUBE SKANDINAVIEN AB Stenyxegatan Malmö Telefon: Fax: UNI ELEKTROPUMP EET 200 mässing rostfritt stål viton 1 UNI Elektropump EET 200 är konstruerad för envägsdrift och pumpar självsugande med ett maxtryck på 1,5 bar vätskor intermittent till en höjd från ca 10 meter. Styrningen till pumpen skär direkt över tillgängliga styrenheter på maskinen eller över våra egna fritt programmerbara tidsstyrenheter TUP 1078/1 AL. Arbetssätt Pulserad kontinuerlig drift (påslag 0,5 s till max 90 s). Inom ramen för påslagstiden garanteras en pulserande kontinuerlig drift ED 100%, om frånslagstiden är lika lång som påslagstiden. Korttidsdrift. (påslag 0,5 s till max 150 s) Inom påslagstiden från 90 s till max 150 s skall frånslagstiden vara minst dubbelt så lång som påslagstiden ED=50%. Från 0,5 s till 90 s skall frånslagstiden vara lika med påslagstiden. Tillbehör UNI-puls och taktgivare TUP 1078/1; UNI-nivåkontroll SMM 50 eller SME 50; UNI-oljedroppventil ETR/MTR; UNI-oljepensel SPR/SPF; UNI-roterande borste RSM. Typ Effekt Skyddsklass Omgivnings temp. Arbetskraft Kapacitet EET ,5 W lp 65 max. 40 C max. 1,5 bar 21 cm 3 /min. vid olja 65 mm 2 /s Elektrisk anslutning: 220 V 50 Hz

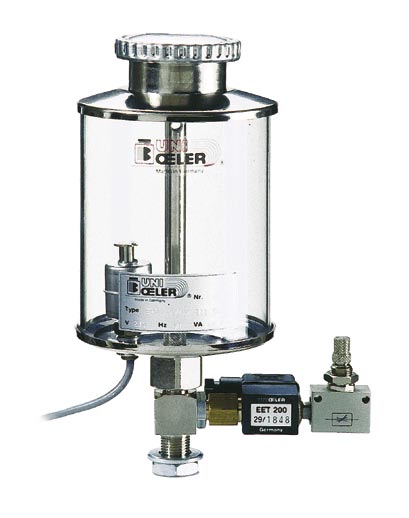

2 UNI CENTRALSMÖRJENHET EPO 500 till 3000 mässings förkromad 2 UNI-centralsmörjenhet EPO (för envägsdrift) UNI-centralsmörjningsenhet EPO är sammansatt av en elektropump med strypventil samt en oljetank 0,5 3,0 liters volym. Pumpen är konstruerad för envägsdrift och pumpar med ett tryck på 1,5 bar maskin och kedjeolja intermittent till en höjd från ca 10 meter. Fördelningen till de respektive smörjställena görs via UNI oljedroppventiler ETR och MTR. Kombinationen med UNI smörjpensel SPR-SPF eller den roterande borsten RSM, rekommenderas med ett gott resultat för kedjesmörjning. Styrningen av pumpen görs direkt från befintliga utrustningar på maskinen, eller över vår egen fritt programmerbara styrmodul TUP 1078/1 AL. Övervakningen av oljenivån i tanken på centralsmörjningsenheten EPO kan efter önskan utrustas med nivåkontroll SMM 50 eller SME 50. Arbetssätt Pulserande kontinuerlig drift (påslag 0,5 s till max 90 s). Inom ramen för påslagstiden garanteras en pulserande kontinuerlig drift ED 100 %, om frånslagstiden är lika lång som påslagstiden. Korttidsdrift (påslag 0,5 s till max 150 s) Inom påslagstiden från 90 s till max 150 s skall frånslags tiden vara minst dubbelt så lång som påslagstiden ED=50%. Från 0,5 s till 90 s skall frånslagstiden vara lika med påslagstiden. Tillbehör UNI-puls och taktgivare TUP 1078/1; UNI-nivåkontroll SMM 50 eller SME 50; UNI-oljedroppventil ETR/MTR; UNI-oljepensel SPR/SPF; UNI-roterande borste RSM; Typ A B C Effekt Omgivnings temp. Arbetskraft Kapacitet EPO ,5 W max. 40 o C max. 1,5 bar 21 cm 3 /min. vid EPO olja 65 mm 2 /s EPO EPO Skyddsklass: IP 65. Elektrisk anslutning: 220 V 50 Hz

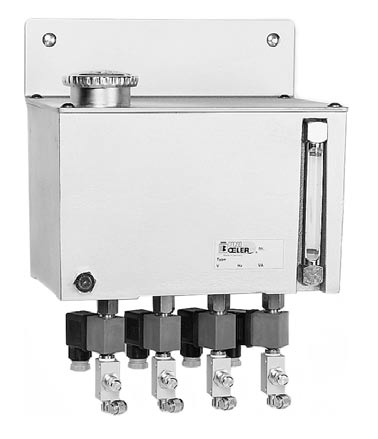

3 ELECTRO-LUBE SKANDINAVIEN AB Stenyxegatan Malmö Telefon: Fax: UNI CENTRALSMÖRJENHET EPO 5000 ET eller 9000 ET aluminium 3 UNI centralsmörjningsenhet EPO 5000/9000 ET levereras som anslutningsklar montageenhet med pump och oljetank. (Pump EPA 200 ET monterad på aluminiumtank för 5 resp 9 liters volym). Pumpen är konstruerad för envägsdrift och pumpar med ett tryck på 1,5 bar maskin och kedjeolja intermittent till en höjd från ca 10 meter. Fördelningen till de respektive smörjställena görs via UNI oljedroppventiler ETR och MTR. Kombinationen med UNI smörjpensel SPR-SPF eller den roterande borsten RSM, rekommenderas med ett gott resultat för kedjesmörjning. Styrningen av pumpen görs direkt från befintliga utrustningar på maskinen, eller över vår egen fritt programmerbara styrmodul TUP 1078/1 AL. Övervakningen av oljenivån i tanken på centralsmörjningsenheten EPO 5000/9000 ET kan efter önskan utrustas med nivåkontroll SMM 50 eller SME 50. Arbetssätt Pulserande kontinuerlig drift (påslag 0,5 s till max 90 s). Inom ramen för påslagstiden garanteras en pulserande kontinuerlig drift ED 100 %, om frånslagstiden är lika lång som påslagstiden. Korttidsdrift (påslag 0,5 s till max 150 s) Inom påslagstiden från 90 s till max 150 s skall frånslagstiden vara minst dubbelt så lång som påslagstiden ED=50 %. Från 0,5 s till 90 s skall frånslagstiden vara lika med påslagstiden. Tillbehör UNI-puls och taktgivare TUP 1078/1; UNI-nivåkontroll SMM 50 eller SME 50; UNI-oljedroppventil ETR/MTR; UNI-oljepensel SPR/SPF; UNI-roterande borste RSM; Typ Innehåll/Behållare Effekt Skyddsklass Omgivnings temp. Arbetskraft Kapacitet EPO 5000 ET 5 I Aluminium 18,5 W lp 65 max.40 C max. 1,5 bar 21 cm 3 /min. vid EPO 9000 ET 9 I Aluminium olja 65 mm 2 /s Elektrisk anslutning: 220 V 50 Hz

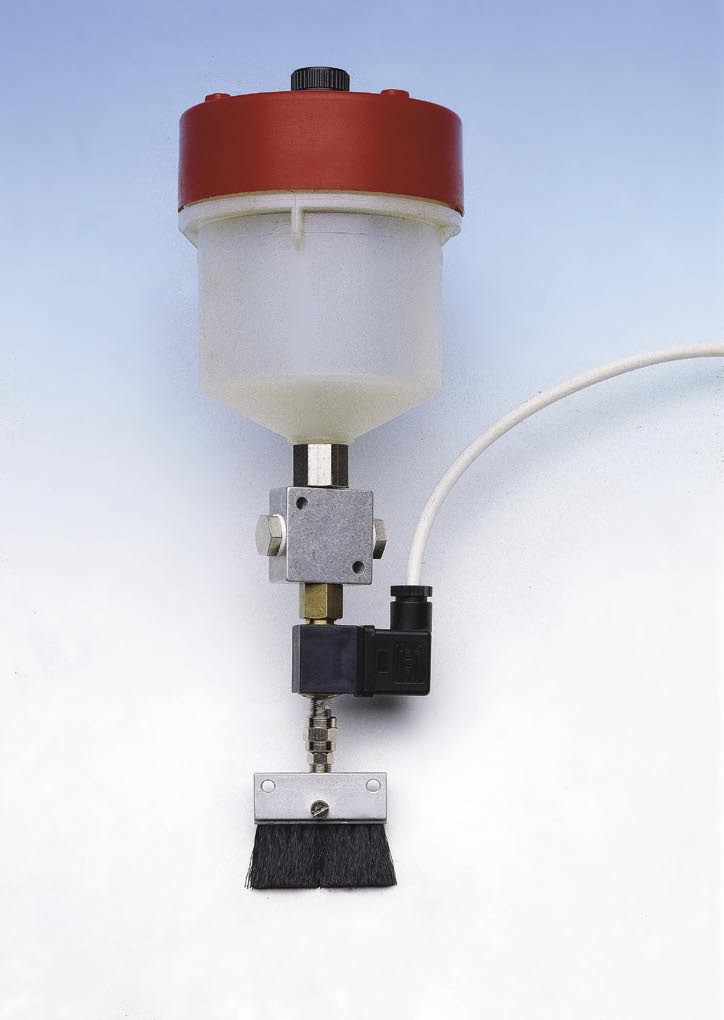

4 ELECTRO-LUBE ALS PUMPSMÖRJARE 475 Elektropump för minimum smörjning med plastoljebehållare av 460 ml. Art.nr Enkelt och robust smörjsystem för användning av en eller upp till tre smörjställen. Pumpsmörjarens behållare är av genomskinlig plast, har stor infyllningsöppning med dammlock. 4 Teknisk information Pump= frekvenskolvpump Kapacitet= 21 cm 3 /min Arbetskraft= max 1 bar Behållare= 460 ml Smörjmedel= olja (65 mm 3 /s Anslutning= R1/8 utv. Gänga Spänning= 230 V 50 Hz ALS pumpsmörjare 475 är konstruerad för envägsdrift och pumpar med ett maxtryck på 1 bar intermittent smörjolja som inte är blandad med förtjockningsmedel eller blir tjockflytande genom värme. Strömförsörjningen sker direkt från huvudbrytaren på maskinen eller från övriga strömkretsar. Möjligheten att variera intervall smörjtiden finns i vår tidstyrenhet TUP Funktion Pulserande kontinuerlig drift (påslag 0,5 s till max 90 s). Inom ramen för påslagstiden erhålles en pulserande kontinuerlig drift ED 100 %, om frånslagstiden är lika lång som påslagstiden. Korttidsdrift (påslag 0,5 s till max 150 s) inom påslagstiden från 90 s till max 150 s skall frånslagstiden vara minst dubbelt så lång som påslagstiden ED= 50%. Användningsområde Verkstadsindustrin, materialhanteringsutrustning, förpacknings- och textilindustrin m.m.

5 ELECTRO-LUBE SKANDINAVIEN AB Stenyxegatan Malmö Telefon: Fax: UNI ELEKTROMAGNETPUMP EET 3009/5 20 bar 5 UNI elektromagnetpump typ EET 3009 är konstruerad för kontinuerlig drift ED 100%. Den är självsugande max 1 m och pumpar flytande vätskor. Maximalt arbetstryck är 20 bar och max flöde är 3,3 l/min. Eftersom pumpen EET 3009 arbetar direkt med 220V/50 HZ behövs det inga ytterligare utrustningar som elmotor, axelkopplingar m m. Inbyggnadsläget är valfritt vilket ger en omfattande användningspotential inom pappersindustrin eller cellulosaindustrin, livsmedelsindustrin, processindustrin, verkstadsindustrin, träbearbetande industrier m m. Styrningen till pumpen sker direkt över tillgängliga styrenheter på maskinen eller över våra egna fritt programmerbara tidsstyrenheter TUP 1078/1 SP. Diagrammet gäller för pumptemperatur + 20 C och vatten med specifika vikten 1 tolerans +/- 10%

6 UNI ELEKTROPUMP EET BYGGTYP Självsugande elektromagnetpump ELEKTRISK DATA 230 V 50 Hz AC effekt 205 W ELEKTRISK ANSLUTNING Stickkontakt eller 3 pool kontakt enligt DIN skyddsutförande IP 65 MONTAGE 3/8 invändig rörgänga. Vibrationsdämpande montage genom monteringskonsol. Inbyggnadsläge valfritt MATERIAL: kolv, cylinder och fjäder Rostfritt material liknande DIN (AISI 316) ANSLUTNINGAR Mässing OT 58 P6 UNI kemiskt förnicklad GLIDYTA Teflon med grafit KÄGELTÄTNING Viton MAGNETSPOLE Ingjuten med PBT från Dupont med 20% glasfiberandelar, garanterad hållbar upp till +150 o C. Kopparspole Isoleringsklass H upp till +180 o C KONTINUERLIG DRIFT ED 100% OMGIVNINGSTEMPERATUR max +100 o C ARBETSTEMPERATUR max +95 o C SUGHÖJD max 1 m, får ej gå torr

7 ELECTRO-LUBE SKANDINAVIEN AB Stenyxegatan Malmö Telefon: Fax: UNI KUGGHJULSPUMPAR FT/FM (5/10 bar) Kugghjul Monoblock-Pumpar Serie FT/FM Kugghjulspumpar av typ FT/FM är självsugande pumpar och transporterar vätskor utan partiklar med låg- och medelviskositet (10 300cst. vid 40 0 C) med en temperatur upp till C och ett arbetstryck på 10 bar. Standardutförande är lämpad för en max. temp. av C. Som tillval kan pumpen förses med en intern bypass-ventil. Huvudanvändningsområden Pumpning och dosering av brännolja. Pumpning av termoolja för frysanläggningar. Pumpning av betongtillsatsmedel. Pumpning av smörjoljor till industrianläggningar. Smörjning av industrikompressorer (olja med ammoniak eller olja med FCKW). Smörjning av växellådor. Kylning av elektriska transformatorer. För aggregatbyggnation med tank. Pumpning av färg för textil och fordonsindustri. Pumpning av vattenemulsionen. Pumpning av vätskor till livsmedelsindustrin. Kugghjulspumpar FTG/FMG - FMZ - FMX Byggserie FTG/FMG - FMZ - FMX är monoblockpumpar. Utförande i gjutjärn finns med två olika motoreffekter Utförande FTG för ett maximalt arbetstryck av 5 bar och utförande FMG för maximalt 10 bar. Pumpar av typ FMZ i brons eller FMX i syrefast stål levereras uteslutet med ett arbetstryck på 10 bar. Motorerna kan levereras i EX utförande. 7 Dellista Del nr. FTG-FMG FMZ FMX Pumpkropp 1 Gjutjärn GG25 Bronz B Pumplock 2 Gjutjärn GG25 Bronz B Kugghjul 4 8 Härdat stål Bronz UNI Axel 9 30 Härdat stål Bussning Sintermaterial Sintermaterial Sintermaterial/PTFE Bussningstätningar ** Keramik/KolNBR Keramik/Kol/Viton Keramik/Kol/Viton Insats för bussningstätningar 27*13** Aluminium Aluminium Koppling* 32 Aluminium Aluminium Aluminium Kullager Z 600,2-2Z Z O-Ring NBR Viton Viton O-Ring 3275 (F5-25) 6 NBR Viton Viton O-Ring (F40 70) 6 NBR Viton Viton G = Gjutjärn Z = Bronz X = Rostfritt stål

8 UNI KUGGHJULSPUMPAR FT/FM 8 TYP Kapacitet I/h kw GIRl/min. Max tryck (Bar) FM , FT , FM , FT , FM , FT , FM , FT , FM , FT , FM , FT , FM , Typ Motor storlek kw A B C D E F G H I L M N P Vikt (kg) FM , ,5 1/ ,8 FT , ,5 3/ ,5 FM , ,5 3/ FT , ,5 3/ FT , ,5 3/ FT , ,5 3/ ,5 FM , ,5 3/ ,5 FT , FM , ,5 FT , ,5 FM L 1, FT L 1, FM L 2,

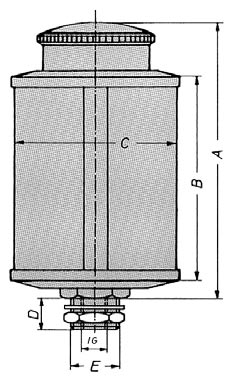

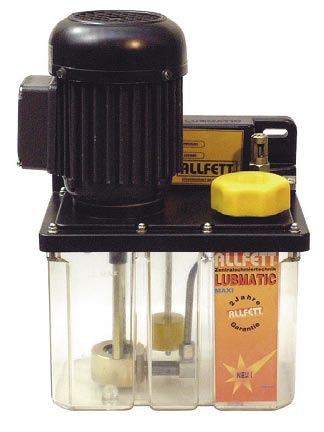

9 ELECTRO-LUBE SKANDINAVIEN AB Stenyxegatan Malmö Telefon: Fax: LUBMATIC OLJESMÖRJNINGSPUMPAR 220V AC 12 24V DC 1,2 A Nivåbrytare Tryckbrytare Elektronisk timer Justerbar från 1 sek till 99/h 9 Kolvpump Tryckvakt Bypassventil Avlastningsventil Filter Kapacitet 70 cm 3 /min Tryck alternativ 0 20,0 40,0 100 bar Teknisk information 0L 00 V 01 SV DZ DS Pump med Arbetstryck Spänning Elektronisk Bypass Tryckvakt Tryckbrytare nivåbrytare mellan bar timer ventil 12 V DC 01 med 24 V DC 02 utan 230 V DC 380 V DC

10 10

11 ELECTRO-LUBE SKANDINAVIEN AB Stenyxegatan Malmö Telefon: Fax: UNI OLJEBEHÅLLARE OBH mässings förkromad Som tank för oljor och andra flytande vätskor - dammsäker påfyllning - cylinderglas av plexi eller naturglas - tätningar av NBR eller viton. OBH 1000/2000/3000 kan levereras med eller utan nivåkontroll (typ SMM 50 eller SME 50). Samtliga gänganslutningar av storlek G 3/8 och G 1/2 har även invändigt en gänganslutning (IG), som möjliggör en rör- eller slanganslutning. Typ Gänga E (IG) A B C D Innehåll förslutning OBH 30 G 1/ ml Klapplock OBH 40 G 1/ ml Klapplock OBH 50 G 1/4 - G 3/ ml Klapplock OBH 140 G 1/4K - G 3/8 (1/8/G) - G 1/2 (1/4IG) ml Skruvförslutning OBH 200 G 1/4K - G 3/8 (1/8/G) - G 1/2 (1/4IG) ml Skruvförslutning OBH 500 G 1/4K - G 3/8 (1/8/G) - G 1/2 (1/4IG) ml Tankförslutning OBH 1000 G 1/4K - G 3/8 (1/8/G) - G 1/2 (1/4IG) ml Tankförslutning OBH 2000 G 1/4K - G 3/8 (1/8/G) - G 1/2 (1/4IG) ml Tankförslutning OBH 3000 G 1/4K - G 3/8 (1/8/G) - G 1/2 (1/4IG) ml Tankförslutning 11 OBH aluminium Stabilt dammsäkert tankutförande för vägmontering - dammsäker påfyllning - inbyggt nivåglas - levereras med eller utan nivåkontroll (typ SMM 50 eller SME 50). Typ A B C D E Innehåll Material OBH 5000 AL G 3/8 5,0 l Aluminium OBH 9000 AL G 3/8 9,0 l Aluminium

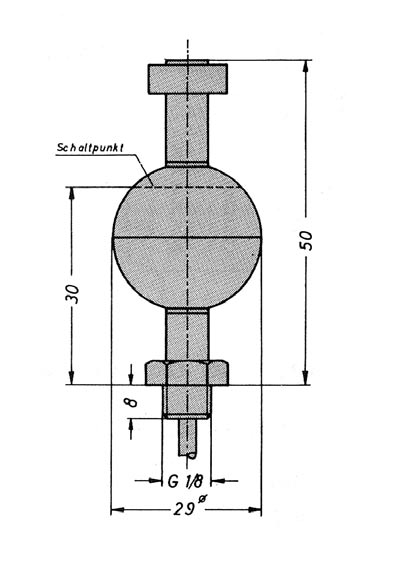

12 UNI MAGNETNIVÅVAKT SMM 50 SMW 50 SME 50 mässings förkromad flottör aluminium mässings förkromad flottör aluminium rostfritt stål 12 UNI- flottör - nivåvakt för vertikal inbyggnad UNI- flottör - nivåvakt för horisontell inbyggnad UNI- flottör - nivåvakt för vertikal inbyggnad Magnetnivåvakten ger en automatisk övervakning av vätskenivån (t ex OBH, ELO, EOS, MET, EPO m m) UNImagnetnivåvakter är tillverkade med hermetiskt kapslade kontakter. Manövreringen av dessa nästan slitagefria Reedschalter följer friktionsfritt genom ett magnetfält i nivåvakten. UNI-magnetnivåvakt levereras i ett rakt utförande eller vinkelutförande för sidomontering. Typ Elektrisk anslutning Kabel Temperatur SMM 50 Spänning max. 300 V AC/DC Växelström max. 0,5 A Kontaktbelastning 10 W 1 m LIYY 2 x 0,25 mm 2-20 o C till +100 o C SMW 50 Spänning max. 300 V AC/DC Växelström max. 0,5 A Kontaktbelastning 10 W 1 m LIYY 2 x 0,25 mm 2-20 o C till +100 o C SME 50 Spänning max. 300 V AC/DC Växelström max. 0,5 A Kontaktbelastning 10 W 1 m LIYY 2 x 0,25 mm 2-20 o C till +100 o C
