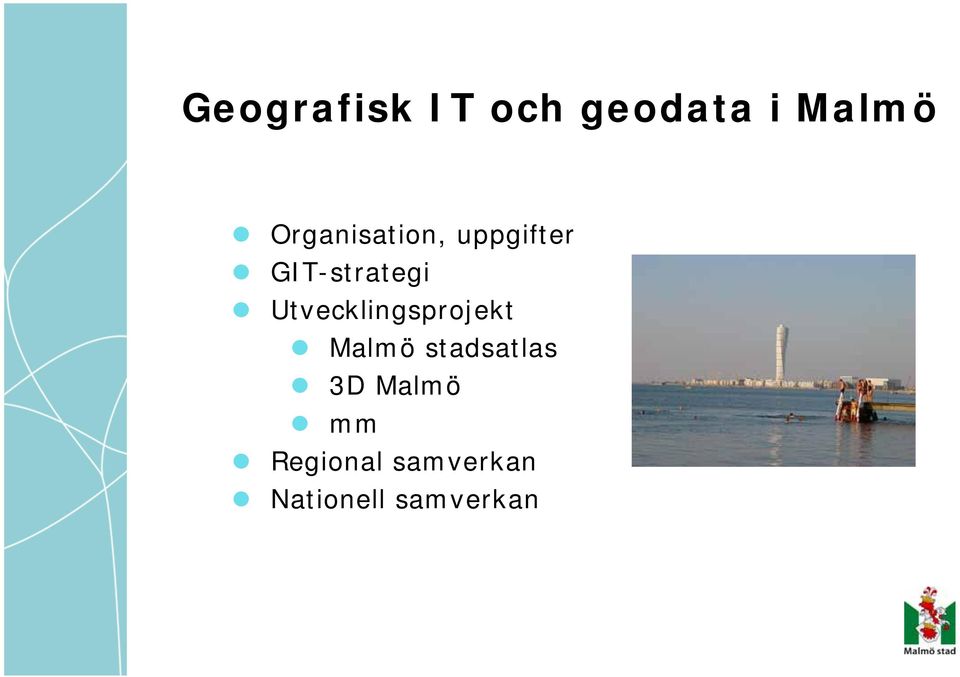

1 Geografisk IT och geodata i Malmö Organisation, uppgifter GIT-strategi Utvecklingsprojekt Malmö stadsatlas 3D Malmö mm Regional samverkan Nationell samverkan

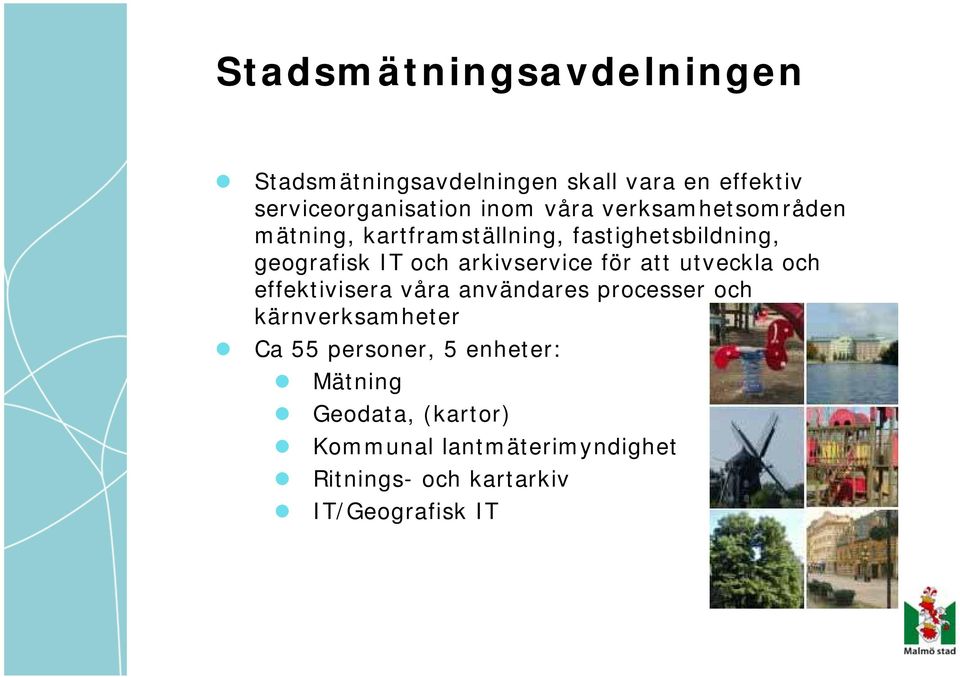

2 Stadsmätningsavdelningen Stadsmätningsavdelningen skall vara en effektiv serviceorganisation inom våra verksamhetsområden mätning, kartframställning, fastighetsbildning, geografisk IT och arkivservice för att utveckla och effektivisera våra användares processer och kärnverksamheter Ca 55 personer, 5 enheter: Mätning Geodata, (kartor) Kommunal lantmäterimyndighet Ritnings- och kartarkiv IT/Geografisk IT

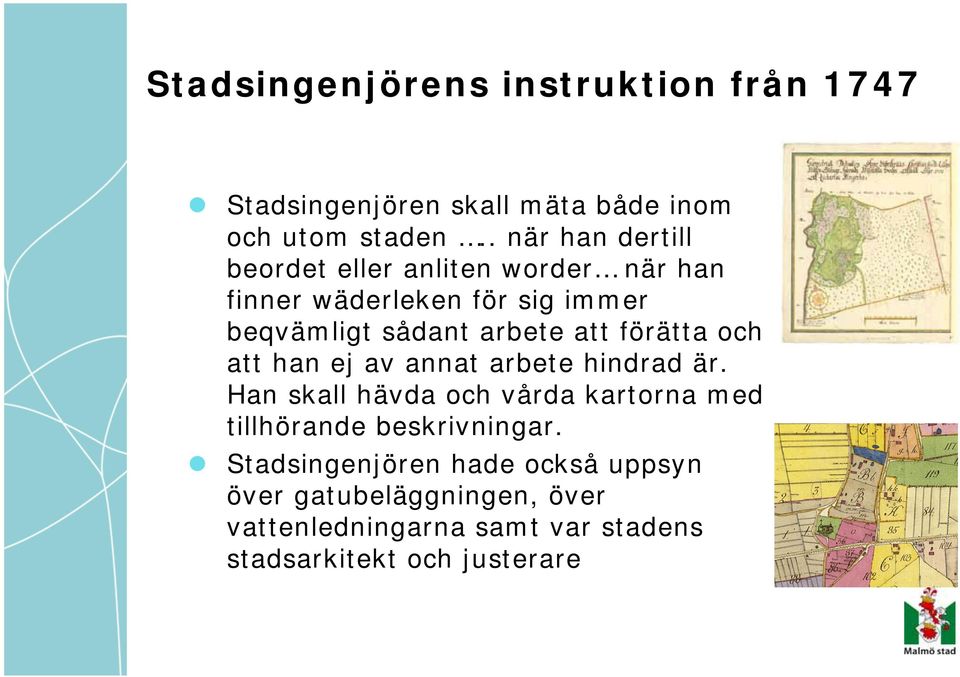

3 Stadsingenjörens instruktion från 1747 Stadsingenjören skall mäta både inom och utom staden.. när han dertill beordet eller anliten worder när han finner wäderleken för sig immer beqvämligt sådant arbete att förätta och att han ej av annat arbete hindrad är. Han skall hävda och vårda kartorna med tillhörande beskrivningar. Stadsingenjören hade också uppsyn över gatubeläggningen, över vattenledningarna samt var stadens stadsarkitekt och justerare

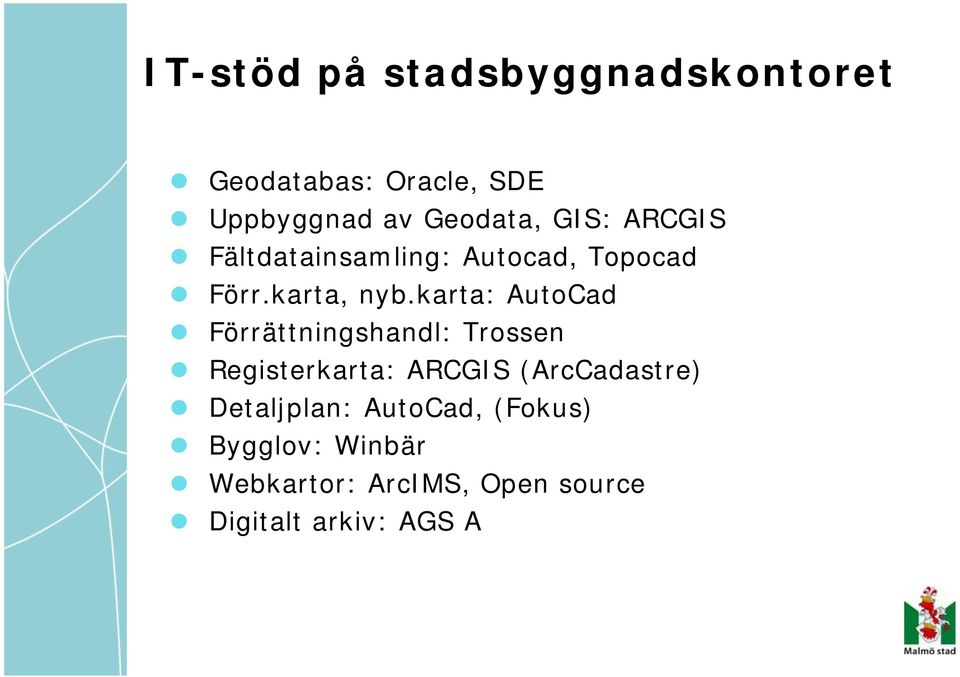

4 IT-stöd på stadsbyggnadskontoret Geodatabas: Oracle, SDE Uppbyggnad av Geodata, GIS: ARCGIS Fältdatainsamling: Autocad, Topocad Förr.karta, nyb.karta: AutoCad Förrättningshandl: Trossen Registerkarta: ARCGIS (ArcCadastre) Detaljplan: AutoCad, (Fokus) Bygglov: Winbär Webkartor: ArcIMS, Open source Digitalt arkiv: AGS A

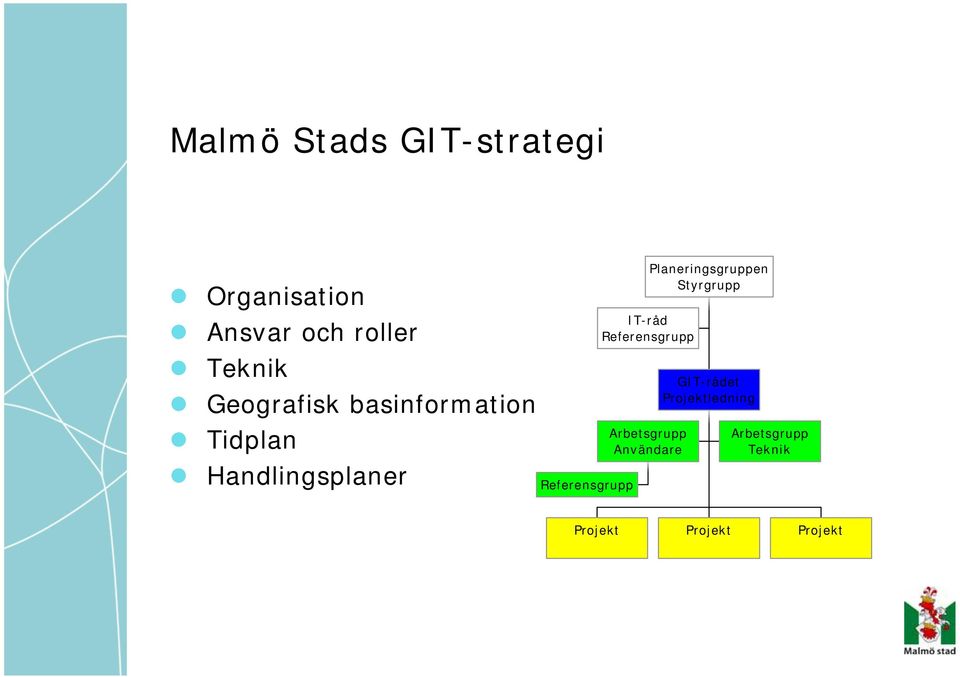

5 Malmö Stads GIT-strategi Organisation Ansvar och roller Teknik Geografisk basinformation Tidplan Handlingsplaner Referensgrupp IT-råd Referensgrupp Arbetsgrupp Användare Planeringsgruppen Styrgrupp GIT-rådet Projektledning Arbetsgrupp Teknik Projekt Projekt Projekt

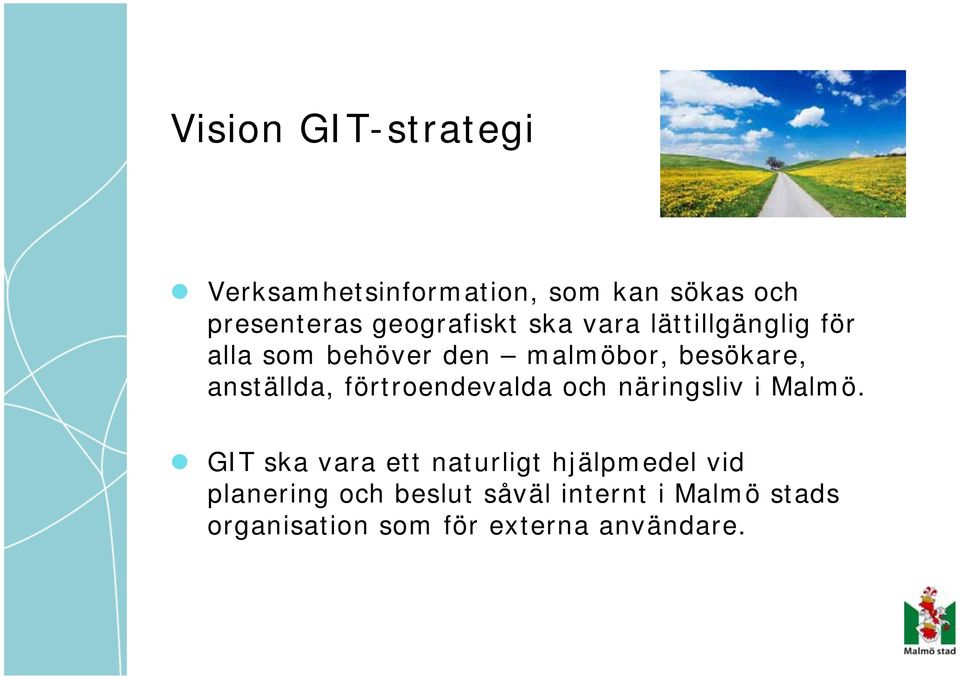

6 Vision GIT-strategi Verksamhetsinformation, som kan sökas och presenteras geografiskt ska vara lättillgänglig för alla som behöver den malmöbor, besökare, anställda, förtroendevalda och näringsliv i Malmö. GIT ska vara ett naturligt hjälpmedel vid planering och beslut såväl internt i Malmö stads organisation som för externa användare.

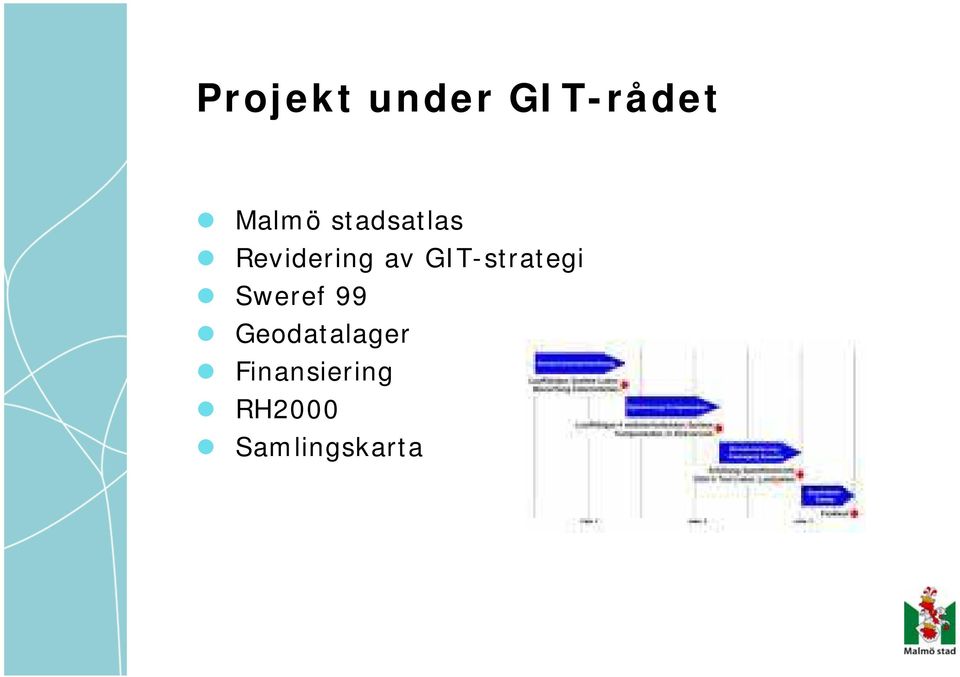

7 Projekt under GIT-rådet Malmö stadsatlas Revidering av GIT-strategi Sweref 99 Geodatalager Finansiering RH2000 Samlingskarta

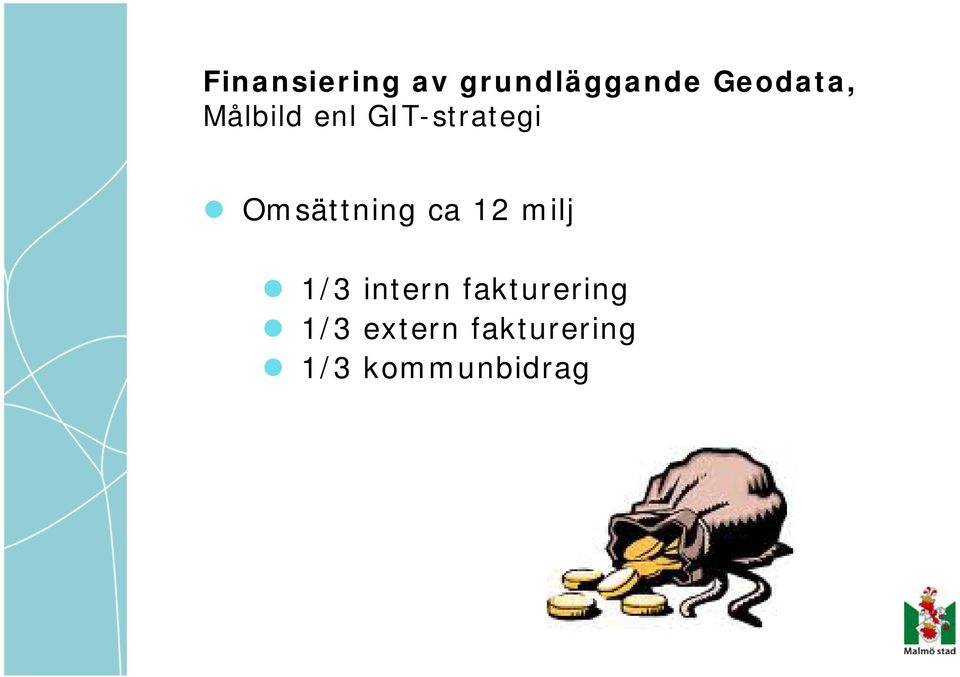

8 Finansiering av grundläggande Geodata, Målbild enl GIT-strategi Omsättning ca 12 milj 1/3 intern fakturering 1/3 extern fakturering 1/3 kommunbidrag

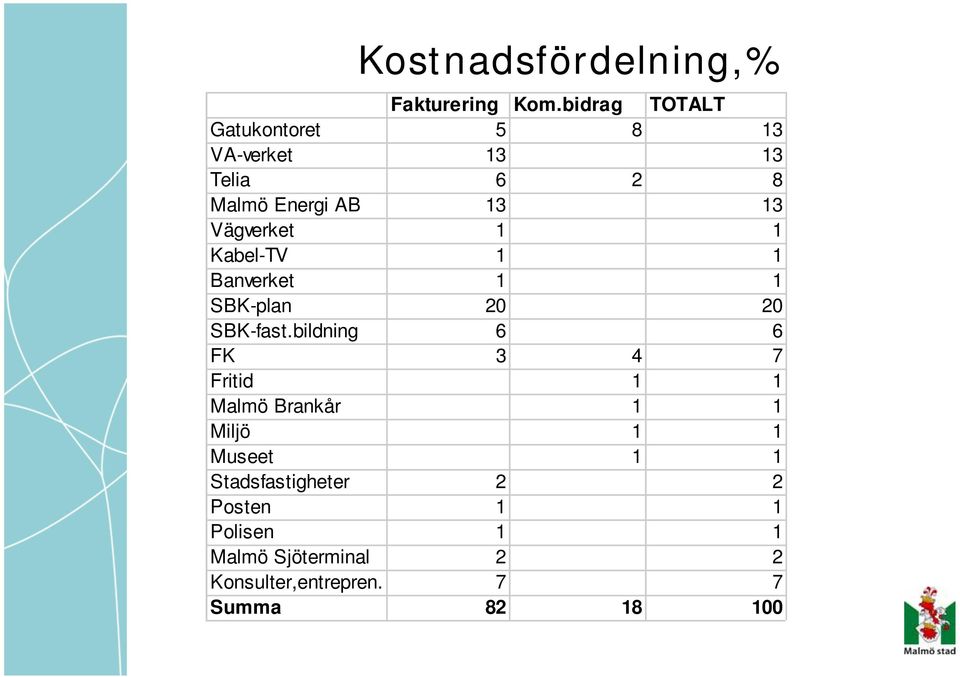

9 Kostnadsfördelning,% Fakturering Kom.bidrag TOTALT Gatukontoret VA-verket Telia Malmö Energi AB Vägverket 1 1 Kabel-TV 1 1 Banverket 1 1 SBK-plan SBK-fast.bildning 6 6 FK Fritid 1 1 Malmö Brankår 1 1 Miljö 1 1 Museet 1 1 Stadsfastigheter 2 2 Posten 1 1 Polisen 1 1 Malmö Sjöterminal 2 2 Konsulter,entrepren. 7 7 Summa

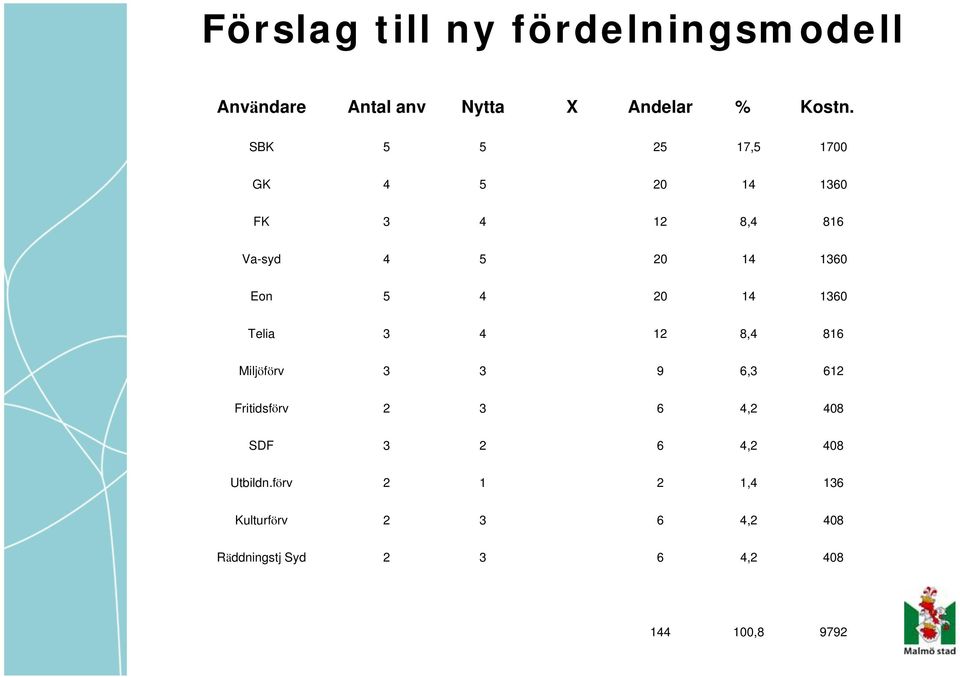

10 Förslag till ny fördelningsmodell Användare Antal anv Nytta X Andelar % Kostn. SBK , GK FK ,4 816 Va-syd Eon Telia ,4 816 Miljöförv ,3 612 Fritidsförv ,2 408 SDF ,2 408 Utbildn.förv ,4 136 Kulturförv ,2 408 Räddningstj Syd , ,8 9792

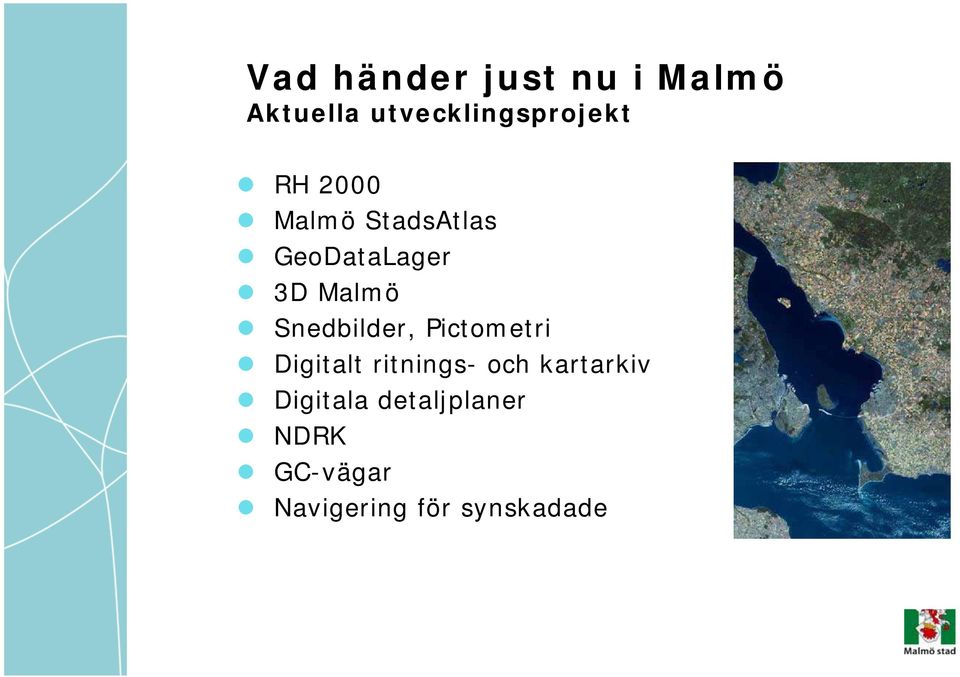

11 Vad händer just nu i Malmö Aktuella utvecklingsprojekt RH 2000 Malmö StadsAtlas GeoDataLager 3D Malmö Snedbilder, Pictometri Digitalt ritnings- och kartarkiv Digitala detaljplaner NDRK GC-vägar Navigering för synskadade

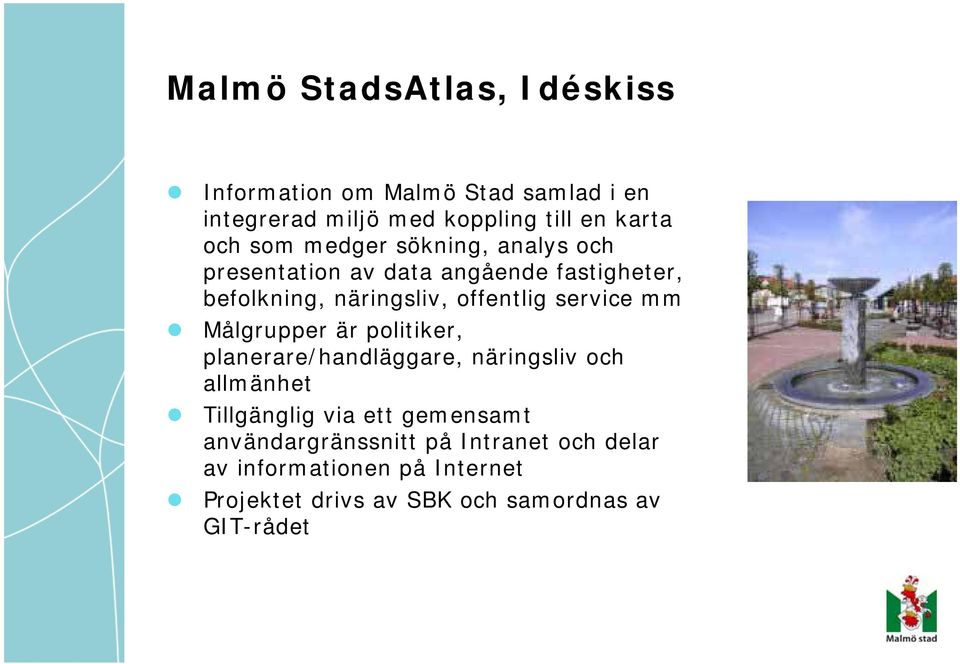

12 Malmö StadsAtlas, Idéskiss Information om Malmö Stad samlad i en integrerad miljö med koppling till en karta och som medger sökning, analys och presentation av data angående fastigheter, befolkning, näringsliv, offentlig service mm Målgrupper är politiker, planerare/handläggare, näringsliv och allmänhet Tillgänglig via ett gemensamt användargränssnitt på Intranet och delar av informationen på Internet Projektet drivs av SBK och samordnas av GIT-rådet

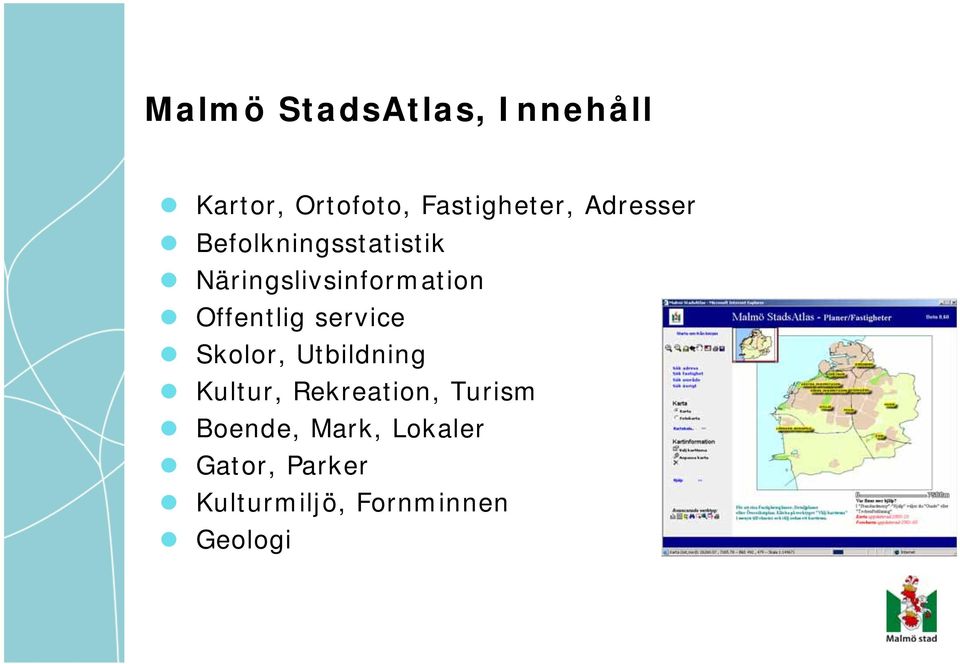

13 Malmö StadsAtlas, Innehåll Kartor, Ortofoto, Fastigheter, Adresser Befolkningsstatistik Näringslivsinformation Offentlig service Skolor, Utbildning Kultur, Rekreation, Turism Boende, Mark, Lokaler Gator, Parker Kulturmiljö, Fornminnen Geologi

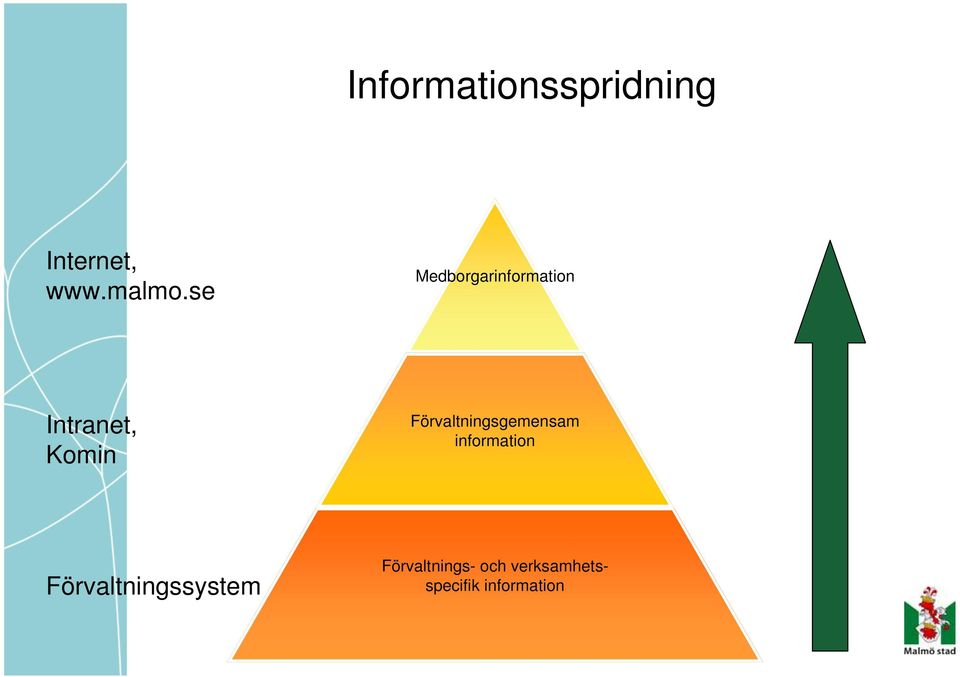

14 Informationsspridning Internet, Medborgarinformation Intranet, Komin Förvaltningsgemensam information Förvaltningssystem Förvaltnings- och verksamhetsspecifik information

15

16

17

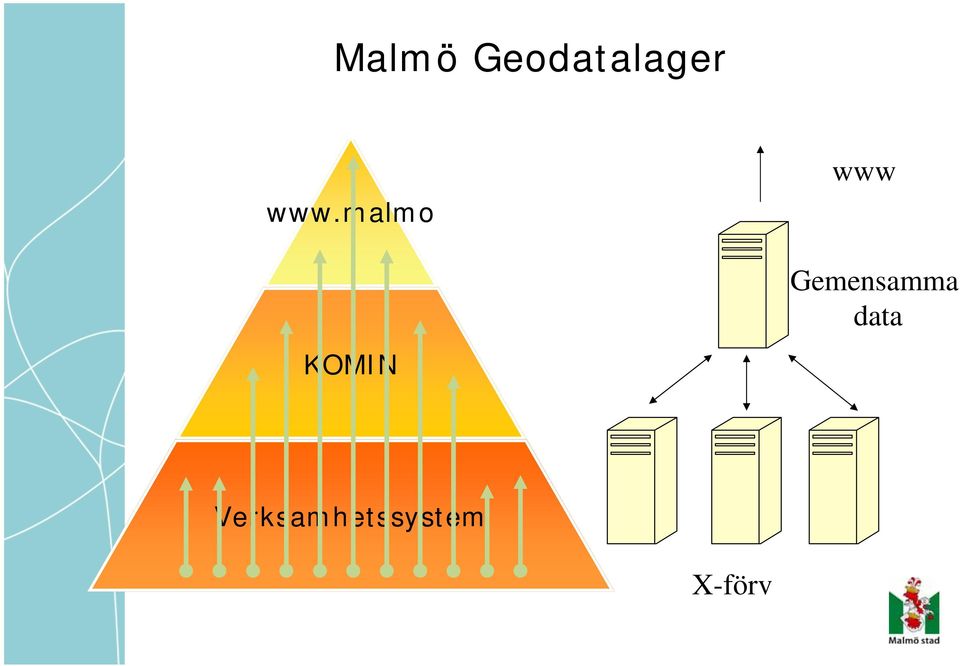

18 Malmö Geodatalager KOMIN www Gemensamma data Verksamhetssystem X-förv

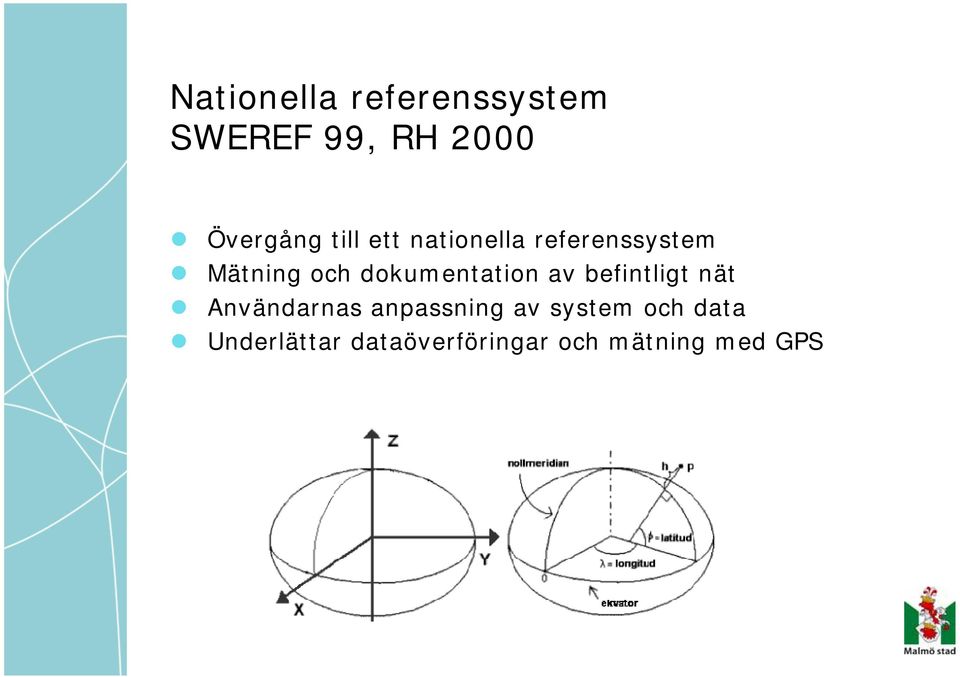

19 Nationella referenssystem SWEREF 99, RH 2000 Övergång till ett nationella referenssystem Mätning och dokumentation av befintligt nät Användarnas anpassning av system och data Underlättar dataöverföringar och mätning med GPS

20 3D-strategi för Malmö stad

21 Målbild: från 2D till 3D Heltäckande 3D byggnader, LOD 1-3 Drapera fasader 3D-träd DTM med hög noggrannhet 3D Primärkarta inkl uppdatering Lagring så att data är tillgängligt från flera system Flygfoto-omdrev 1000m, 2500 m Digital fotogrammetri för detaljerad mätning Enkla system för 3D-hantering

22 Användningsområden Stadsbyggnadskontoret översiktsplanering detaljplanering bygglovshandläggning bullerberäkning landskapsplanering solstudier, siktlinje 3D fastighetsbildning Gatukontoret projektering landskapsplanering trafikplanering Miljöförvaltningen avgasspridningsberäkning VA-verket Projektering, dräneringsanalyser ledningar Stadsfastigheter lokalplanering Kulturförvaltningen Arkeologiska utgrävningar schaktningberäkningar Räddningstjänst utryckning, olycksfallsberedskap Fastighetskontoret projektering Arkitektfirmor underlagsmaterial Övrigt turism, navigeringsstöd visualisering av detaljplaneförslag för allmänheten

23 Testprojekt Västra hamnen Detaljerade 3D-byggnader Filbaserad, LOD2 Detaljerad höjddata Laserscanning Flygfotografering DTM DSM Höjdkurvor Ortofoto True ortofoto Enklare 3D-modell Detaljerad 3D-modell VR-modell

24 Två detaljeringsgrader

25 True ortofoto Vanligt ortofoto

26 VR-modell över V Hamnen

27 Teliamodellen

28

29 Malmö 3D (Google Earth)

30 Digital fotogrammetri Uppdatering av 3D databas Komplettering av DTM och DSM Bygga upp 3D modeller med hög detaljerings grad (<10 cm) 3D primärkarta Blocktriangulering Ortofoto Höjdkurvor Anaglyfbilder

31 Laserskanning över Malmö Testprojekt V Hamnen 4p/kvm, < 5 cm Kustzonen 0.25p/kvm, 20 cm Hela Malmö kommun 1 p/kvm, 5-7 cm

32 Höjdkurvor för GIS analys

33 Malmö terrängmodell 20m grid

34 Service till Stadsdelarna Kartor och flygbilder GIS-stöd Färdiga analyser/kartor Utbildning, programvaror Databaser Grupp för information/erfarenhetsutbyte mellan SMA och SDF: SDF/GIT-nätverket

35

36

37

38

39

40 Antal elever Behöriga till gymnasium Obehöriga Elever i Malmös grundskolor år 9, som har betyg i behörighetsgivande ämne/ämnen, svenska/svenska som andra språk, engelska eller matematik.

41

42 Gatukontoret

43 Va-verket

44 Fritidsförvaltningen

45 Brandkåren

46 Skånekartan med adresser

47 1998 Förutsättningar och behov Kommunerna har bästa tätortsdata Kommunerna har behov av landsbygdsdata Lantmäteriet har bästa landsbygdsdata Lantmäteriet har behov av tätortsdata Omvärlden har behov av heltäckande databaser

48 1998Kunder, användare 1998 Kommuner Regionala myndigheter Räddningstjänst, Polis Transportnäringen, Skånetrafiken Sjukvården Turistnäringen Näringslivet

49 Värdkommunkonceptet

50 Uppbyggnad av kartdatabas Utgångsmaterial Kommunerna: Tätortsbas Skåne, primärkarta, adressregister Lantmäteriet: GSD-Ek, GGD, Ortsnamnsregister Databasuppbyggnad Skapa 33 kommun-databaser Sätt samman i central Lagring, distribution Malmö och Gävle Ajourföring Lokalt

51 Byggnader

52 Gemensam utveckling av karttjänster för Internet Ett samarbetsprojekt mellan Malmö, Helsingborg och Lund

53 Krav på nya kartjänster Generellt Snabbt, enkelt Standard Öppen källkod Malmö Enkel karta kopplad till adressuppgifter på hemsidan. Tydliga tekniska krav. Malmö stadsatlas i ny version Skånekartan med söktjänst på hemsidan Helsingborg Översyn och uppbyggnad av ny intern karttjänst Lund Intrakartan i ny version Skånekartan med söktjänst på hemsidan

54 Här integreras olika tjänster till applikationer med olika layout Exempel på integration vid ett utvecklat samarbete Applikationer Exempel: Fastighetssök Adressök Visa objekt på karta Gemensamma Webb-tjänster Publika e-tjänster Geodataproduktion Leverantörsoberoende datastruktur Gemensam datastruktur Skånekartan M fl. Malmö Helsingborg Lund

55 Nationell samverkan Adresser Byggnader ABT-avtal Topografi Registerkarta, NDRK Vägdata, NVDB

56 Geodataprojektet Lantmäteriet har nationell samordningsroll Nationellt geodataråd Nationell geodatastrategi INSPIRE, datadelning mellan 19 statliga myndigheter Utökad datadelning inkl kommuner Enklare tillgång till geodata Ett avtal Årlig avgift

57 Infrastrukturer för geodata på olika nivåer Globalt, t ex Google Earth EU, INSPIRE Nationellt, Geodatrådet och Geodataprojektet Regionalt, t ex Geodatacenter Skåne Lokalt, kommunalt

58 Produktkatalog för data och tjänster Geodata från alla statliga myndigheter med informationsansvar enligt INSPIRE + utökat innehåll enligt produktkatalog För kommunerna är det Lantmäteriets och SCB:s data som är viktigast och har de högsta kostnaderna idag

59 Tekniskt ramverk Tjänstebaserat datautbyte Distribuerade databaser Web-services Svårt att nå för små kommuner Kräver kommunal samverkan Kräver ökad standardisering Oklar målsättning i vissa delar

60 Kostnaden för att delta i datadelningen för kommunerna Avgifter i flera steg: 100 tkr, 71 kommuner 140 tkr, 62 kommuner 180 tkr, 58 kommuner 225 tkr, 46 kommuner 285 tkr, 32 kommuner 365 tkr, 18 kommuner 600, 900 och 1300 tkr, storstäderna Siffror enligt bearbetat förslag, ej fastställda

61 SLUT och tack för mig! Frågor?
