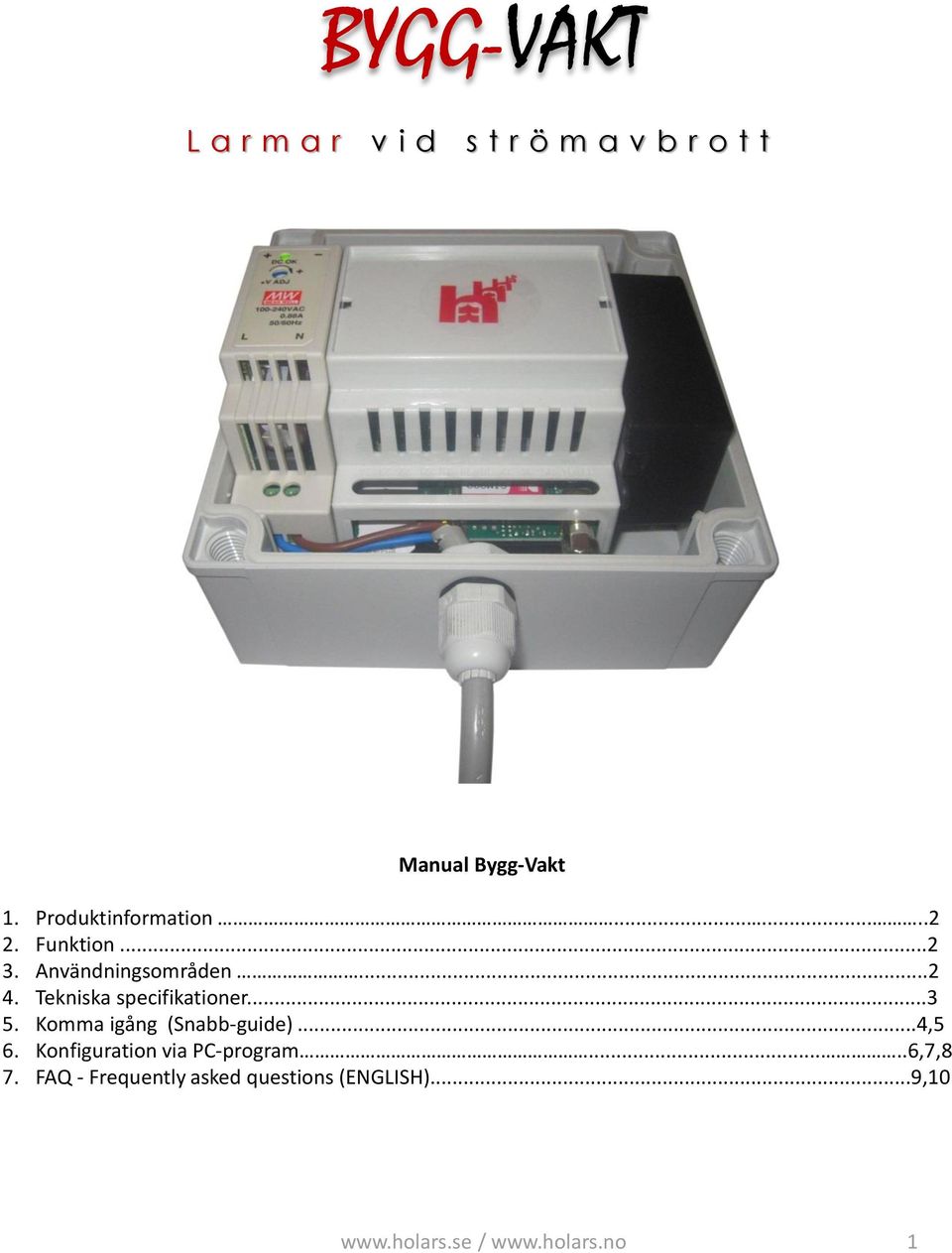

1 BYGG-VAKT L a r m a r v i d s t r ö m a v b r o t t Manual Bygg-Vakt 1. Produktinformation Funktion Användningsområden Tekniska specifikationer Komma igång (Snabb-guide)...4,5 6. Konfiguration via PC-program.....6,7,8 7. FAQ - Frequently asked questions (ENGLISH)...9,10 / 1

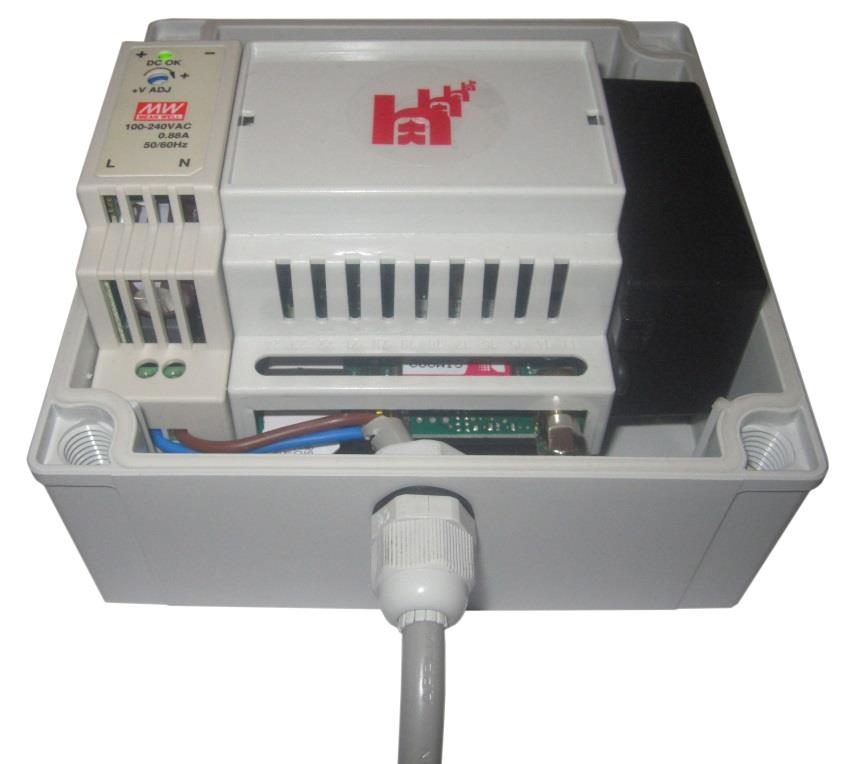

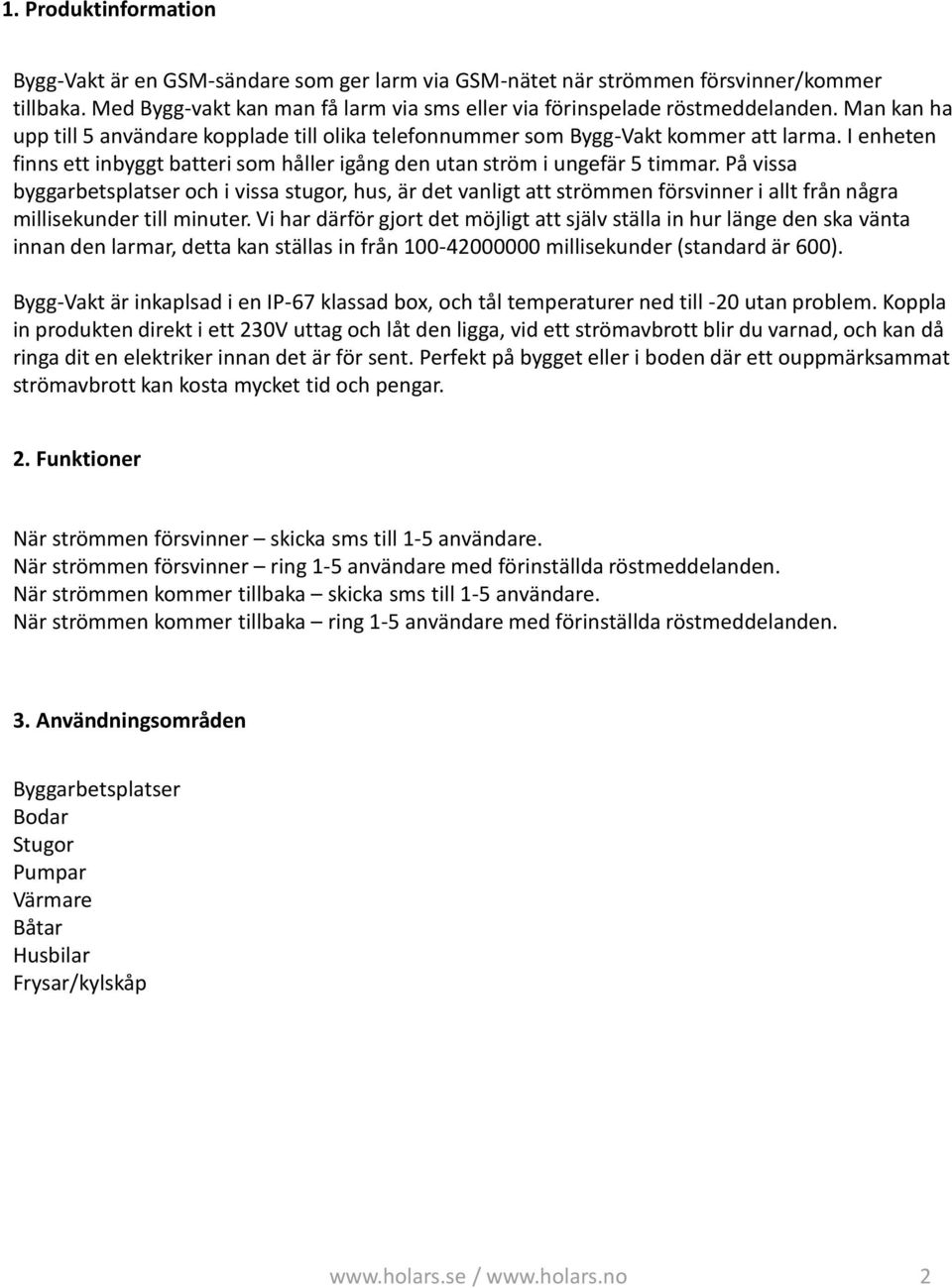

2 1. Produktinformation Bygg-Vakt är en GSM-sändare som ger larm via GSM-nätet när strömmen försvinner/kommer tillbaka. Med Bygg-vakt kan man få larm via sms eller via förinspelade röstmeddelanden. Man kan ha upp till 5 användare kopplade till olika telefonnummer som Bygg-Vakt kommer att larma. I enheten finns ett inbyggt batteri som håller igång den utan ström i ungefär 5 timmar. På vissa byggarbetsplatser och i vissa stugor, hus, är det vanligt att strömmen försvinner i allt från några millisekunder till minuter. Vi har därför gjort det möjligt att själv ställa in hur länge den ska vänta innan den larmar, detta kan ställas in från millisekunder (standard är 600). Bygg-Vakt är inkaplsad i en IP-67 klassad box, och tål temperaturer ned till -20 utan problem. Koppla in produkten direkt i ett 230V uttag och låt den ligga, vid ett strömavbrott blir du varnad, och kan då ringa dit en elektriker innan det är för sent. Perfekt på bygget eller i boden där ett ouppmärksammat strömavbrott kan kosta mycket tid och pengar. 2. Funktioner När strömmen försvinner skicka sms till 1-5 användare. När strömmen försvinner ring 1-5 användare med förinställda röstmeddelanden. När strömmen kommer tillbaka skicka sms till 1-5 användare. När strömmen kommer tillbaka ring 1-5 användare med förinställda röstmeddelanden. 3. Användningsområden Byggarbetsplatser Bodar Stugor Pumpar Värmare Båtar Husbilar Frysar/kylskåp / 2

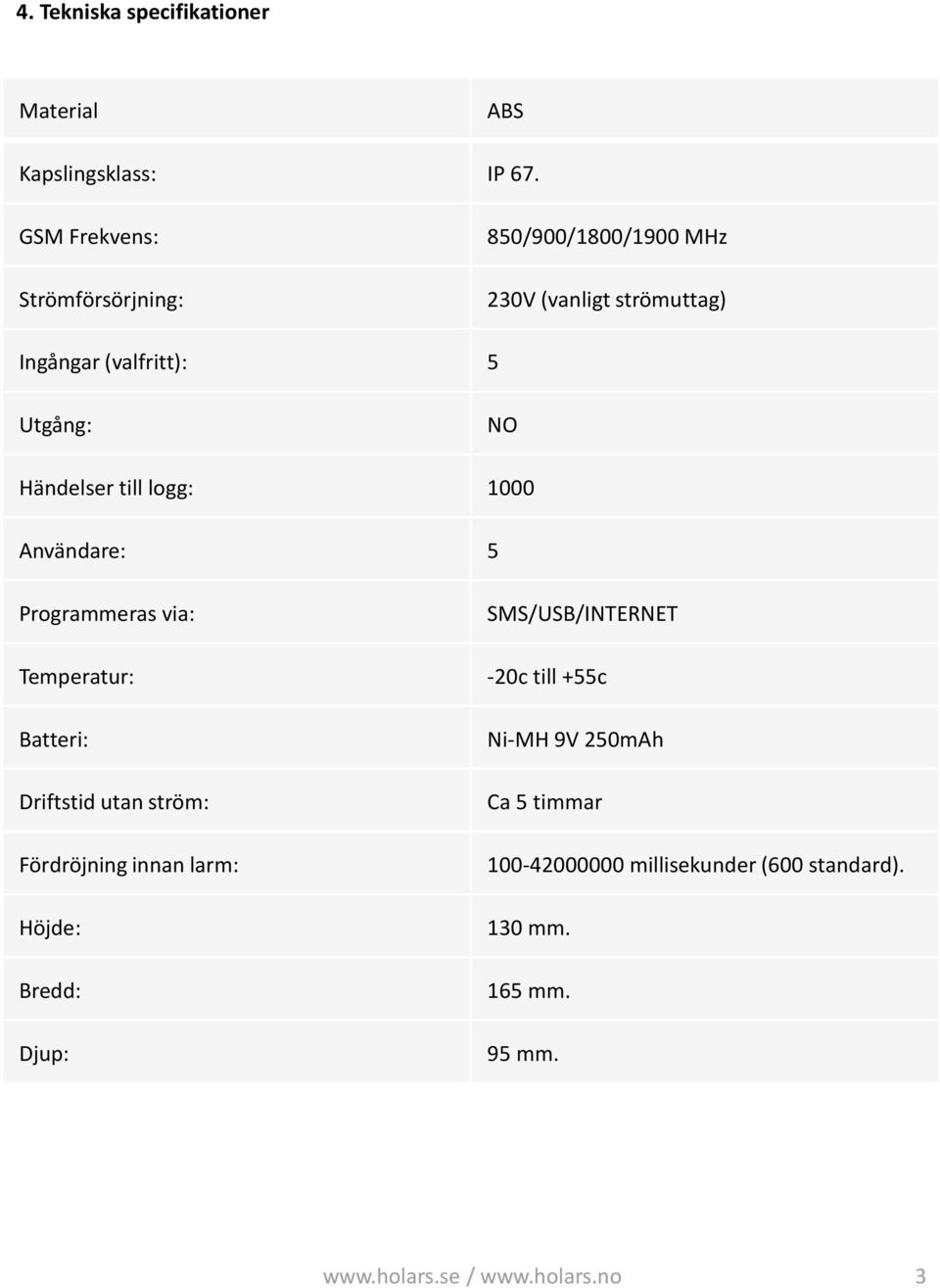

3 4. Tekniska specifikationer Material ABS Kapslingsklass: IP 67. GSM Frekvens: Strömförsörjning: 850/900/1800/1900 MHz 230V (vanligt strömuttag) Ingångar (valfritt): 5 Utgång: NO Händelser till logg: 1000 Användare: 5 Programmeras via: SMS/USB/INTERNET Temperatur: -20c till +55c Batteri: Driftstid utan ström: Fördröjning innan larm: Höjde: Bredd: Djup: Ni-MH 9V 250mAh Ca 5 timmar millisekunder (600 standard). 130 mm. 165 mm. 95 mm. / 3

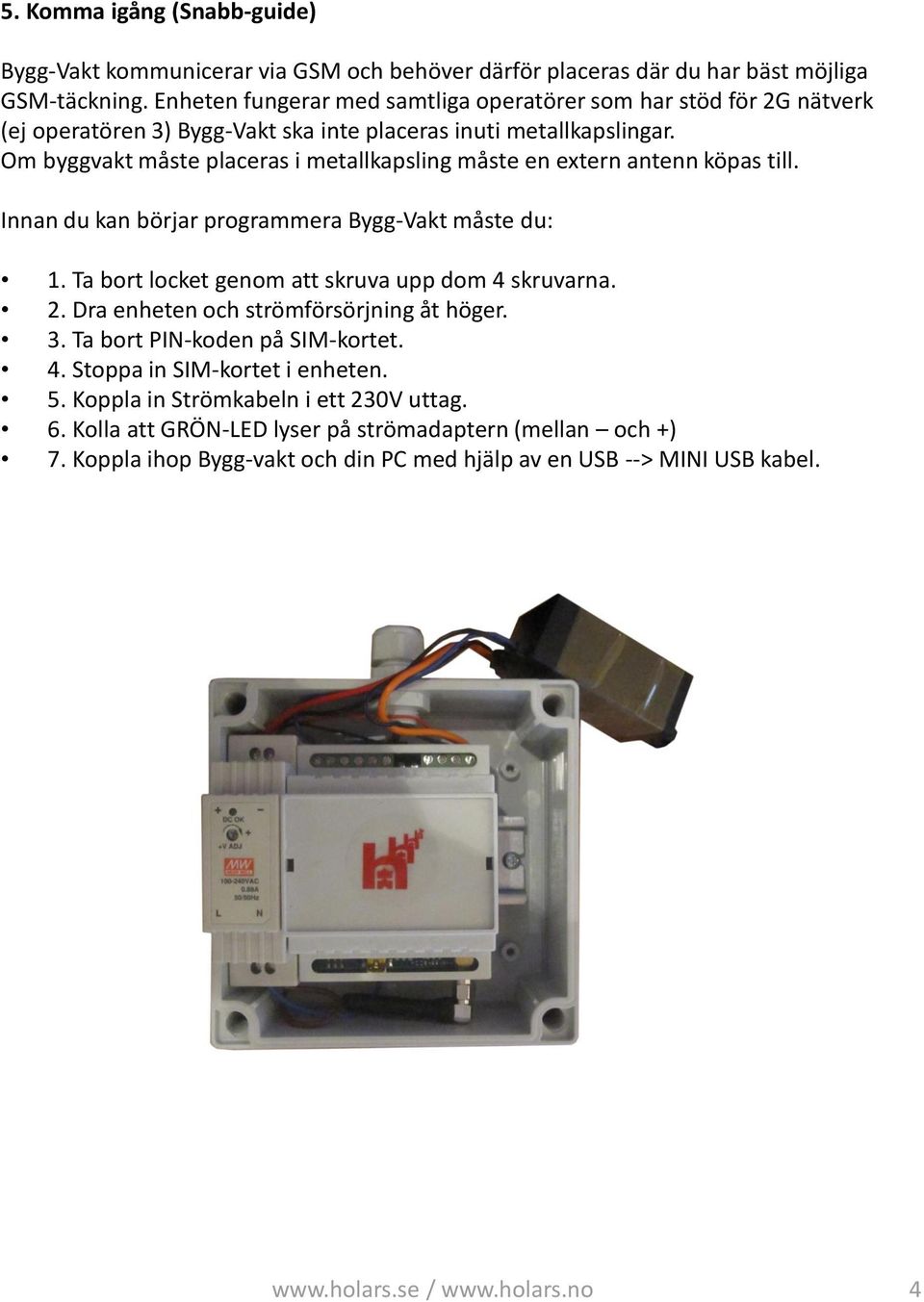

4 5. Komma igång (Snabb-guide) Bygg-Vakt kommunicerar via GSM och behöver därför placeras där du har bäst möjliga GSM-täckning. Enheten fungerar med samtliga operatörer som har stöd för 2G nätverk (ej operatören 3) Bygg-Vakt ska inte placeras inuti metallkapslingar. Om byggvakt måste placeras i metallkapsling måste en extern antenn köpas till. Innan du kan börjar programmera Bygg-Vakt måste du: 1. Ta bort locket genom att skruva upp dom 4 skruvarna. 2. Dra enheten och strömförsörjning åt höger. 3. Ta bort PIN-koden på SIM-kortet. 4. Stoppa in SIM-kortet i enheten. 5. Koppla in Strömkabeln i ett 230V uttag. 6. Kolla att GRÖN-LED lyser på strömadaptern (mellan och +) 7. Koppla ihop Bygg-vakt och din PC med hjälp av en USB --> MINI USB kabel. / 4

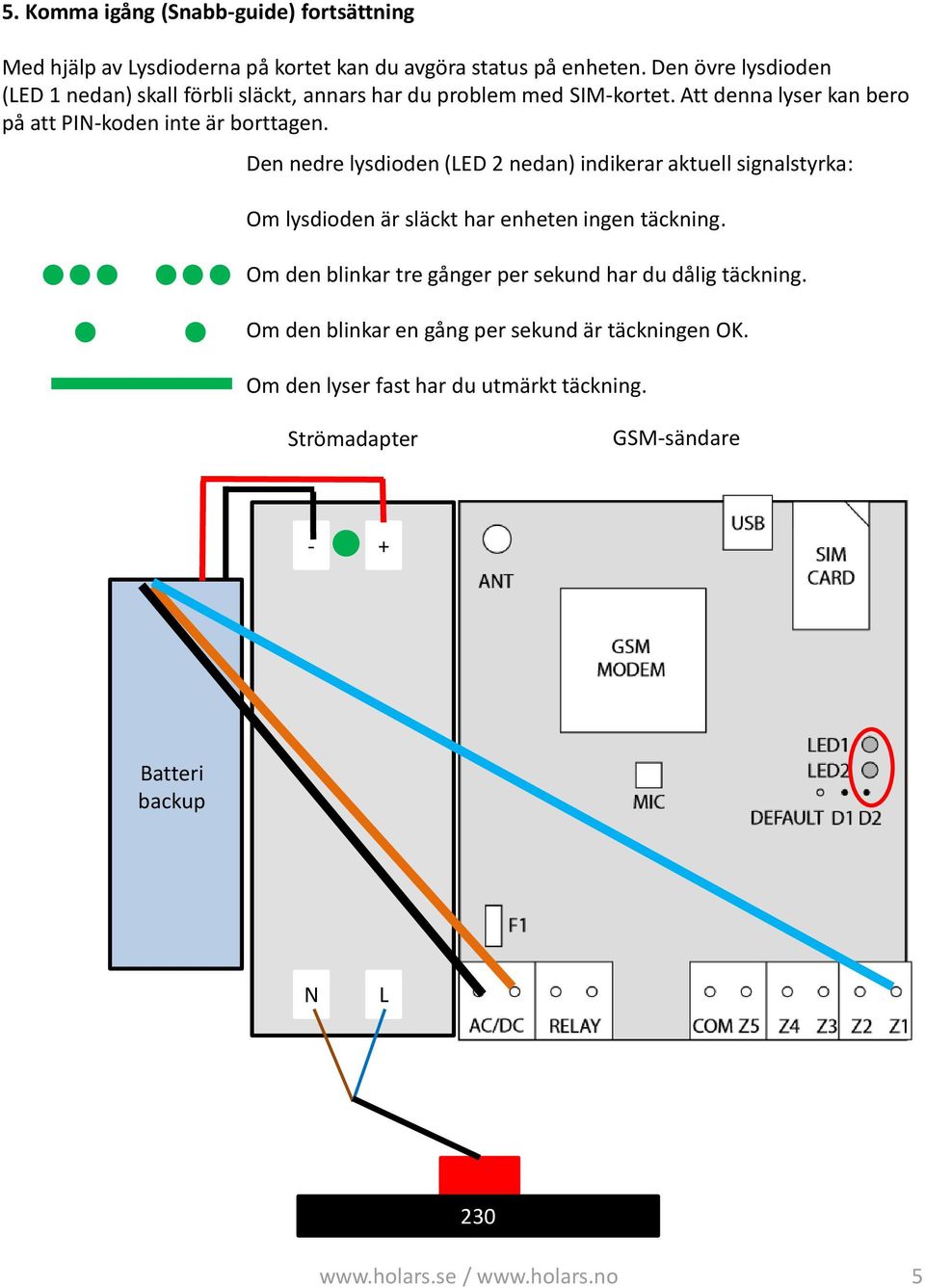

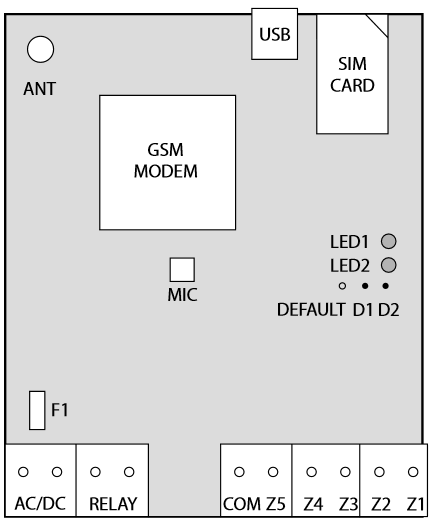

5 5. Komma igång (Snabb-guide) fortsättning Med hjälp av Lysdioderna på kortet kan du avgöra status på enheten. Den övre lysdioden (LED 1 nedan) skall förbli släckt, annars har du problem med SIM-kortet. Att denna lyser kan bero på att PIN-koden inte är borttagen. Den nedre lysdioden (LED 2 nedan) indikerar aktuell signalstyrka: Om lysdioden är släckt har enheten ingen täckning. Om den blinkar tre gånger per sekund har du dålig täckning. Om den blinkar en gång per sekund är täckningen OK. Om den lyser fast har du utmärkt täckning. Strömadapter GSM-sändare - + Batteri backup N L / 5

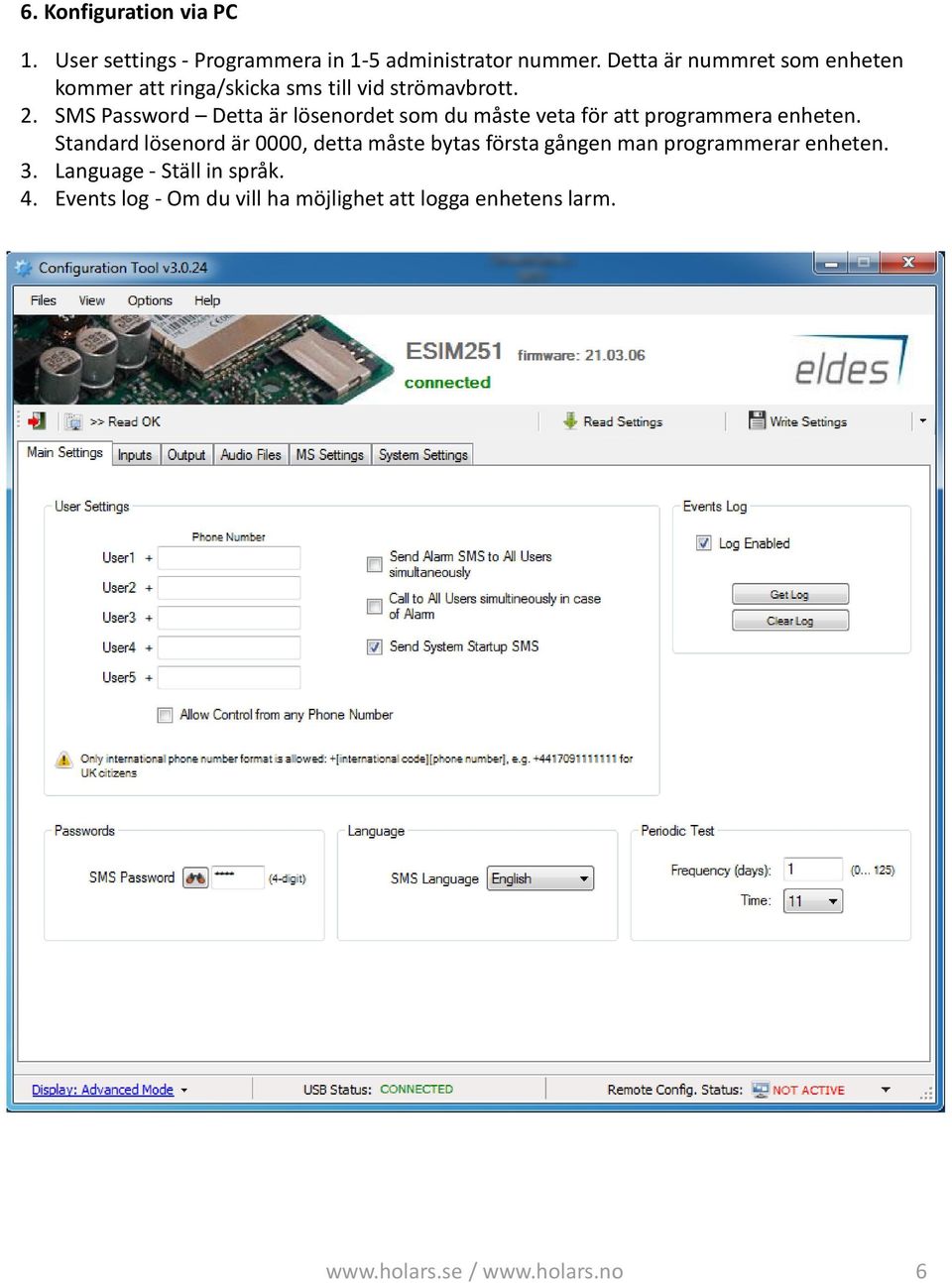

6 6. Konfiguration via PC 1. User settings - Programmera in 1-5 administrator nummer. Detta är nummret som enheten kommer att ringa/skicka sms till vid strömavbrott. 2. SMS Password Detta är lösenordet som du måste veta för att programmera enheten. Standard lösenord är 0000, detta måste bytas första gången man programmerar enheten. 3. Language - Ställ in språk. 4. Events log - Om du vill ha möjlighet att logga enhetens larm. / 6

7 6. Konfiguration via PC, forstättning. 1. Inputs Enabled/Input delay - Klicka i boxen Input enabled och välj hur många millisekunder Bygg-Vakt ska vänta innan den vid strömavbrott ringer/skickar sms med larm om att strömmen gått. 2. Alarm Event/Restore Event - Klicka i vilket admin nummer som ska få sms och vilket admin nummer som ska bli uppringd eller om du vill att dom ska bli både uppringd och få sms. 3. System Notifications - Skriv in den text du vill att Bygg-Vakt ska skicka när strömmen försvinner/kommer tillbaka. OBS!! Endast romerska siffror A-Z. 4. Input Level - Denna ska stå på NO. / 7

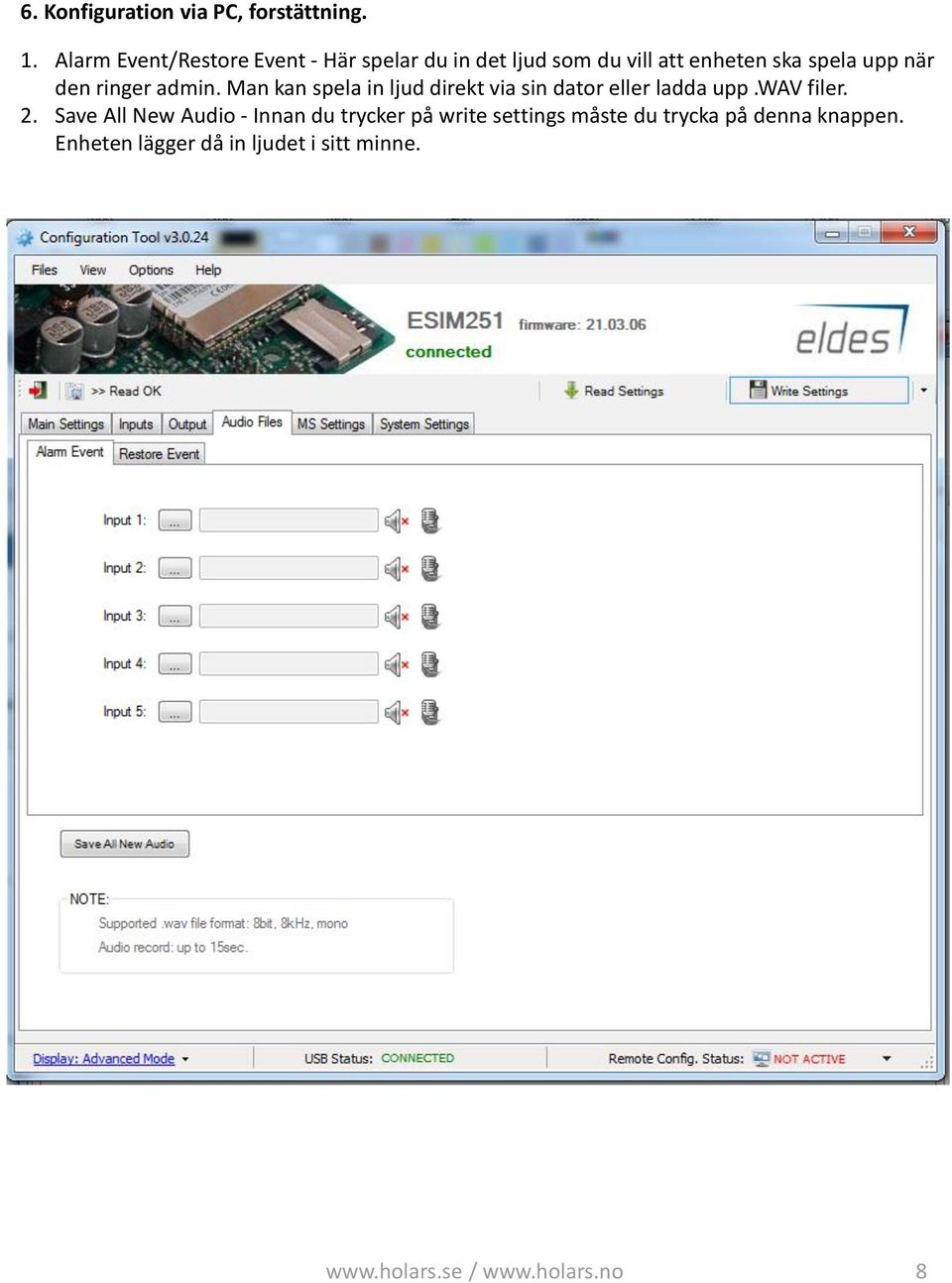

8 6. Konfiguration via PC, forstättning. 1. Alarm Event/Restore Event - Här spelar du in det ljud som du vill att enheten ska spela upp när den ringer admin. Man kan spela in ljud direkt via sin dator eller ladda upp.wav filer. 2. Save All New Audio - Innan du trycker på write settings måste du trycka på denna knappen. Enheten lägger då in ljudet i sitt minne. / 8

9 FAQ Frequently asked questions Troubleshooting Indication Possible reason Indicators SIM STAT and NETW are OFF No mains power Wrong wiring Blown fuse Disconnected antenna Micro-controller could not start due to electrical mains noise or static discharge Indicator SIM STAT is ON Missing SIM card PIN code is enabled SIM card is inactive Indicator SIM STAT is flashing GSM connection fault Unable to receive any SMS text messages to the user phone number or control the output Insufficient SIM card credit balance Caller's phone number is set up as withheld (hidden) No GSM network signal Wrong user phone number User phone number is not set SIM card was replaced before disconnecting mains power Incorrect SMS center phone number Unable to connect to the device remotely via GPRS connection GPRS settings (APN, user name, password) not set. Insufficient SIM card credit balance Mobile internet service (GPRS) not activated on the SIM card. Received SMS text message Wrong syntax Incorrect SMS text message structure Unnecessary space character might have been typed in SMS text message For product warranty repair service please, contact your local retail store where this product was purchased. If your problem could not be fixed by the self-guide above, please contact your local distributor. More up to date information about your device and other products can be found at the manufacturer s website Restoring Default Parameters 1. Power down the device. 2. Short-circuit (connect) the DEF pins. 3. Power up the device for 7 seconds. 4. Power down the device. 5. Remove the short-circuit from DEF pins. 6. Parameters restored to default. / 9
