Exempel på befintligt fönster på övervåning i utsatt läge med stort behov av renovering.

HTML
DOWNLOAD

Storlek: px

Starta visningen från sidan:

Download "Exempel på befintligt fönster på övervåning i utsatt läge med stort behov av renovering."

Patrik Åberg
för 9 år sedan
Visningar:

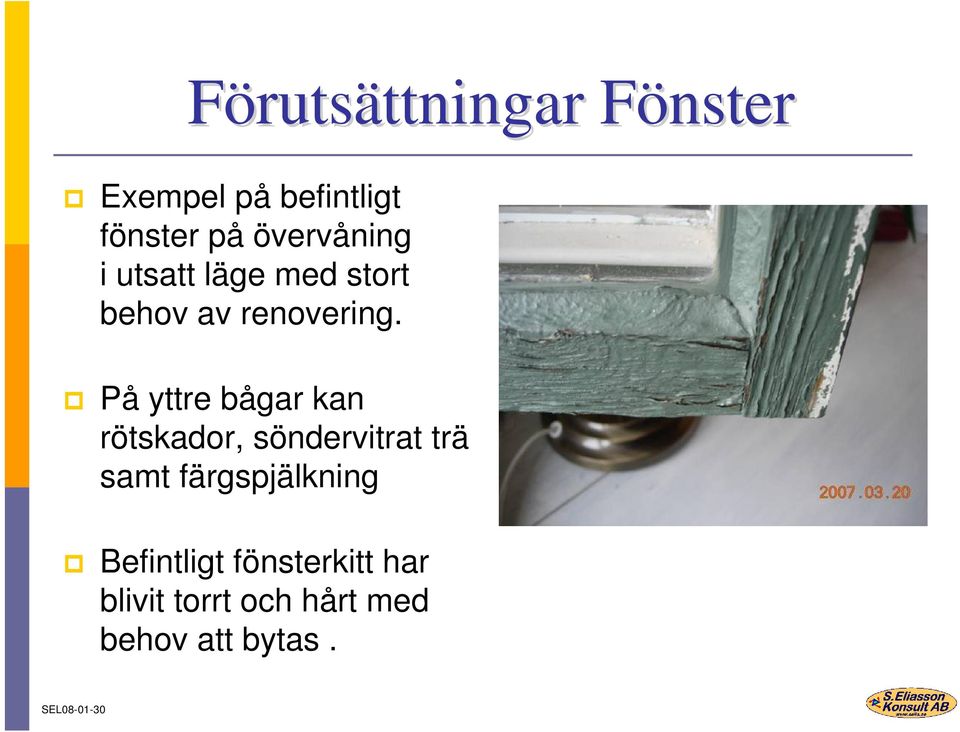

2 Förutsättningar ttningar FönsterF Exempel på befintligt fönster på övervåning i utsatt läge med stort behov av renovering. På yttre bågar kan rötskador, söndervitrat trä samt färgspjälkning Befintligt fönsterkitt har blivit torrt och hårt med behov att bytas.

På yttre bågar kan rötskador, söndervitrat trä samt

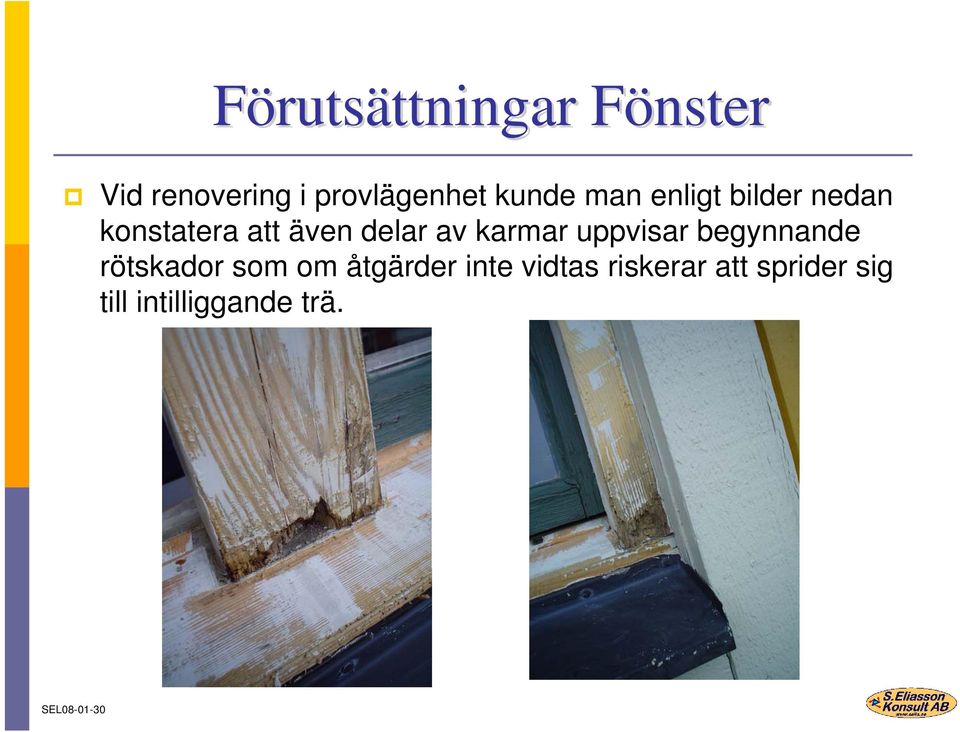

3 Förutsättningar ttningar FönsterF Vid renovering i provlägenhet kunde man enligt bilder nedan konstatera att även delar av karmar uppvisar begynnande rötskador som om åtgärder inte vidtas riskerar att sprider sig till intilliggande trä.

även delar av karmar uppvisar begynnande rötskador som om

4 Förutsättningar ttningar FönsterF Även på befintligt fönster på bottenvåning i utsatt läge förekommer akut behov av renovering. Begynnande rötskador och färgspjälkning samt tendenser till torrt och hårt fönsterkitt med kommande behov av utbyte/renovering.

Begynnande rötskador och färgspjälkning samt tendenser till

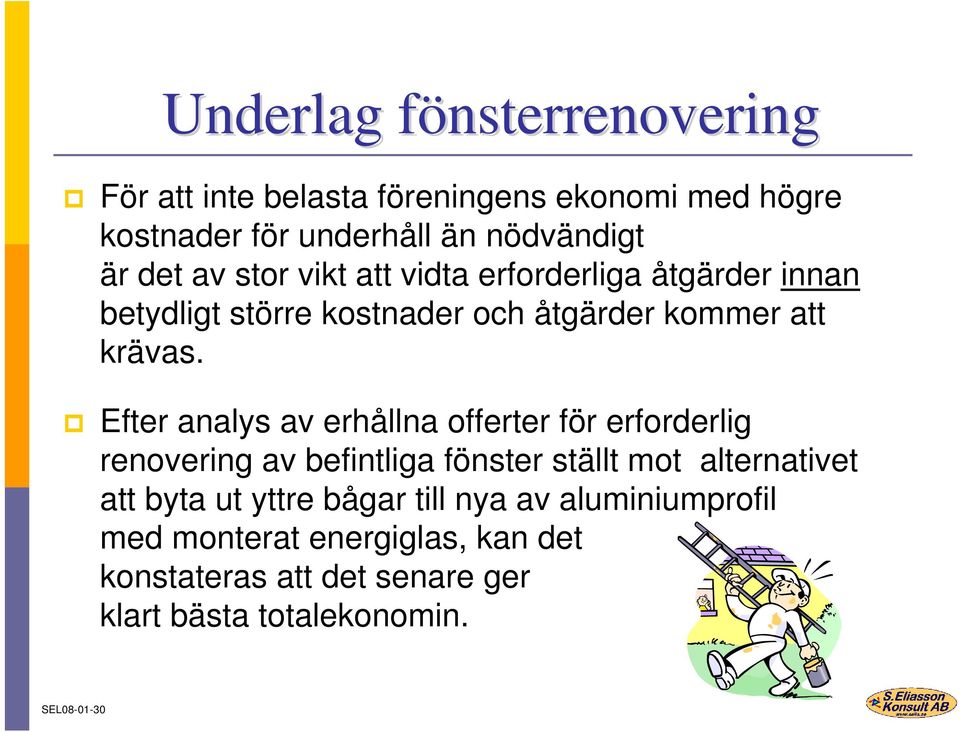

5 Underlag fönsterrenoveringf För att inte belasta föreningens ekonomi med högre kostnader för underhåll än nödvändigt är det av stor vikt att vidta erforderliga åtgärder innan betydligt större kostnader och åtgärder kommer att krävas. Efter analys av erhållna offerter för erforderlig renovering av befintliga fönster ställt mot alternativet att byta ut yttre bågar till nya av aluminiumprofil med monterat energiglas, kan det konstateras att det senare ger klart bästa totalekonomin.

Efter analys av erhållna offerter för erforderlig renovering av befintliga fönster ställt mot alternativet att byta ut

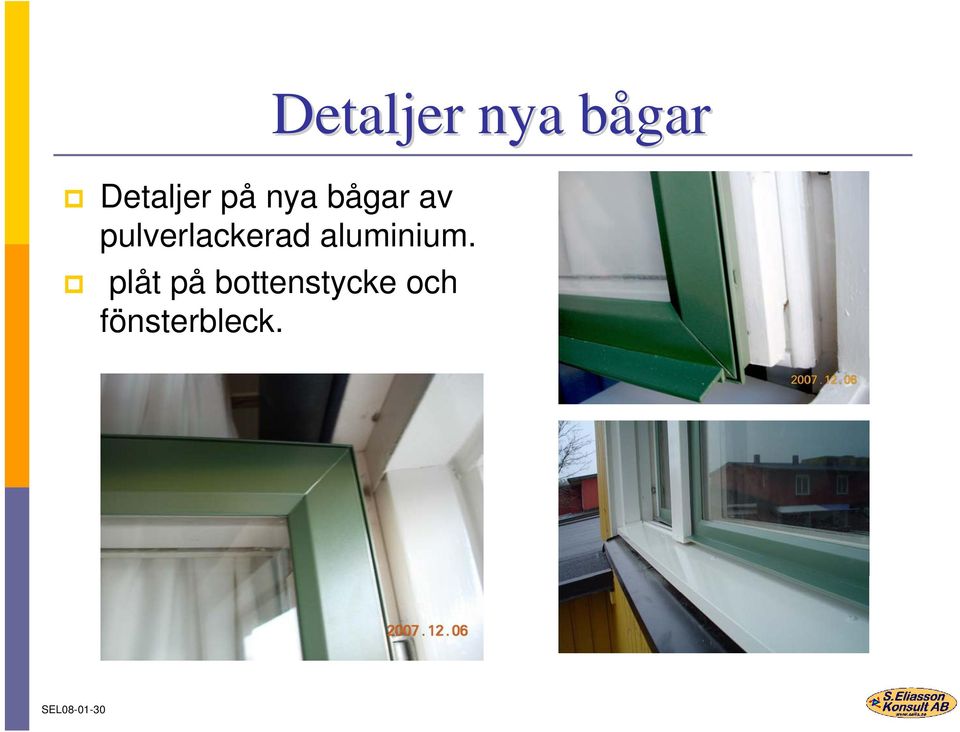

6 Detaljer nya bågarb Detaljer på nya bågar av pulverlackerad aluminium. plåt på bottenstycke och fönsterbleck.

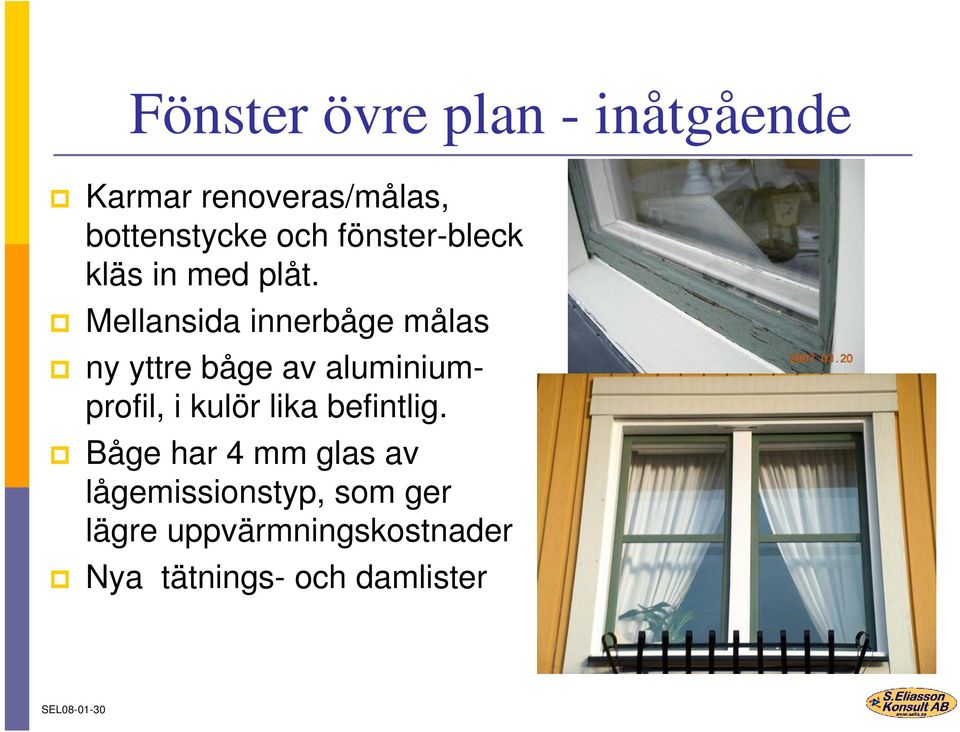

7 Fönster övre plan - inåtgående Karmar renoveras/målas, bottenstycke och fönster-bleck kläs in med plåt. Mellansida innerbåge målas ny yttre båge av aluminiumprofil, i kulör lika befintlig. Båge har 4 mm glas av lågemissionstyp, som ger lägre uppvärmningskostnader Nya tätnings- och damlister

Mellansida innerbåge målas ny yttre båge av aluminiumprofil, i kulör

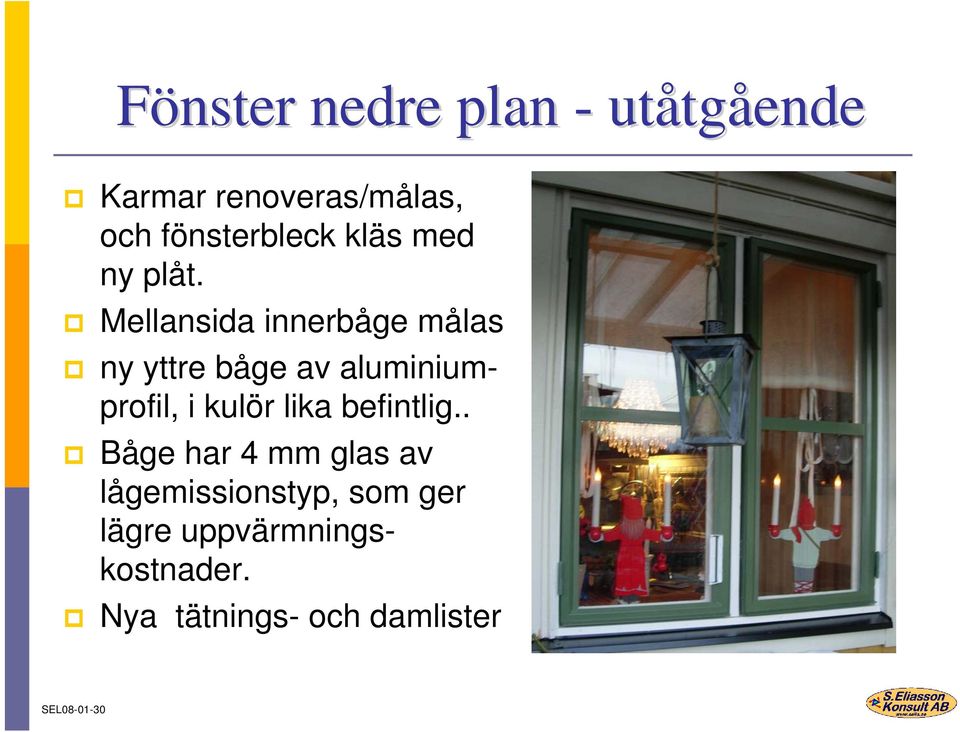

8 Fönster nedre plan - utåtg tgående Karmar renoveras/målas, och fönsterbleck kläs med ny plåt. Mellansida innerbåge målas ny yttre båge av aluminiumprofil, i kulör lika befintlig.. Båge har 4 mm glas av lågemissionstyp, som ger lägre uppvärmningskostnader. Nya tätnings- och damlister

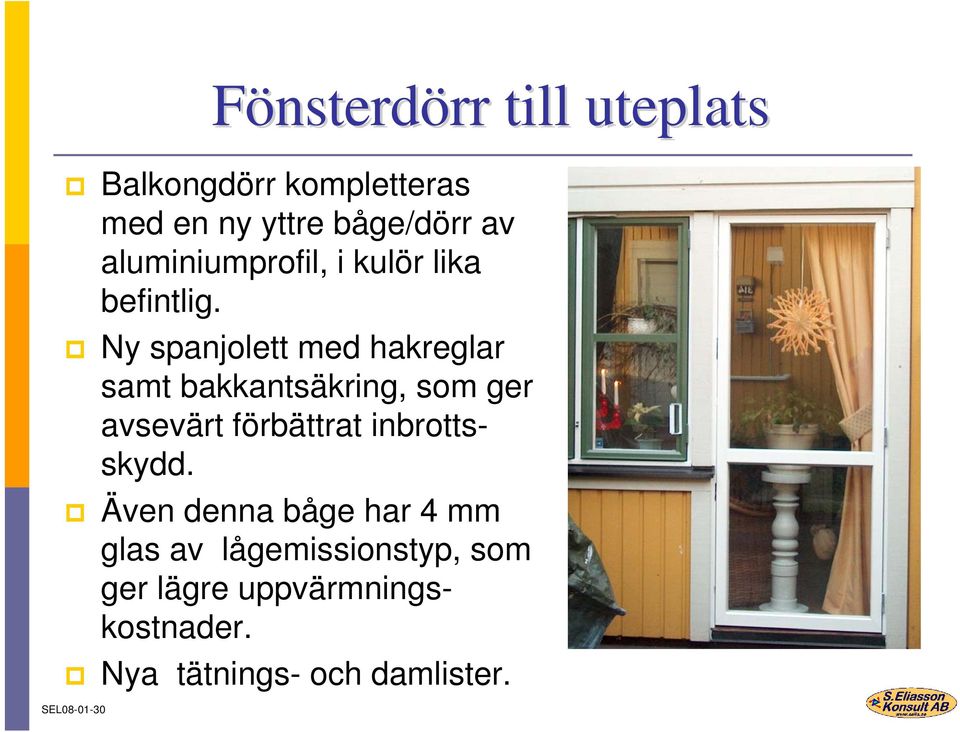

9 Fönsterdörr rr till uteplats Balkongdörr kompletteras med en ny yttre båge/dörr av aluminiumprofil, i kulör lika befintlig. Ny spanjolett med hakreglar samt bakkantsäkring, som ger avsevärt förbättrat inbrottsskydd. Även denna båge har 4 mm glas av lågemissionstyp, som ger lägre uppvärmningskostnader. Nya tätnings- och damlister.

Ny spanjolett med hakreglar samt bakkantsäkring, som ger avsevärt förbättrat

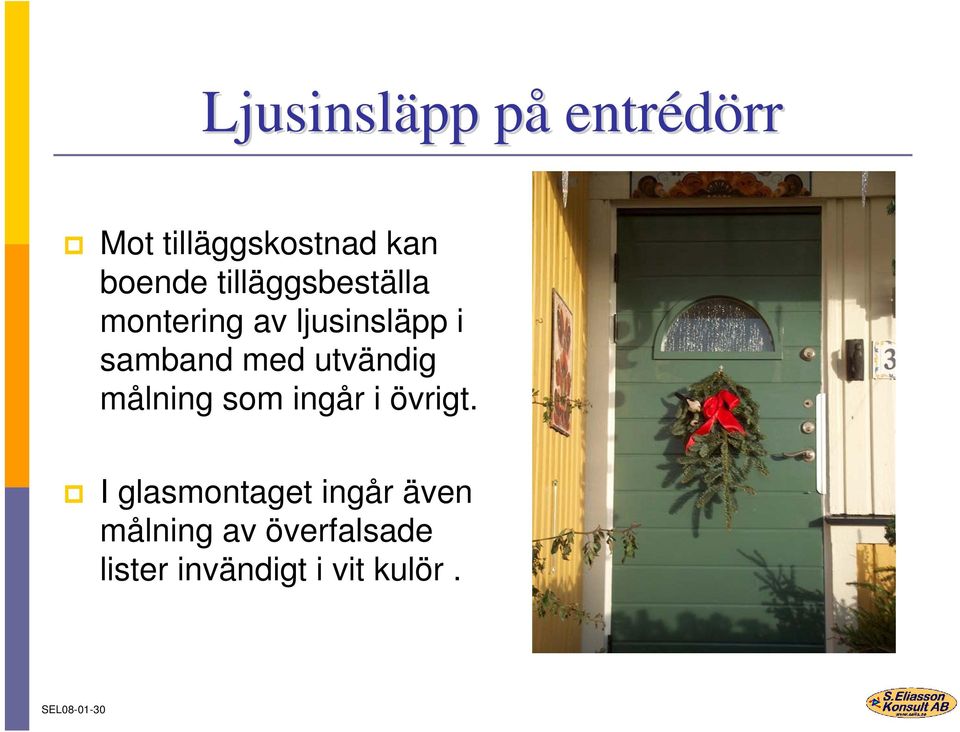

10 Ljusinsläpp påp entrédörr rr Mot tilläggskostnad kan boende tilläggsbeställa montering av ljusinsläpp i samband med utvändig målning som ingår i övrigt. I glasmontaget ingår även målning av överfalsade lister invändigt i vit kulör.

samband med utvändig målning som ingår i övrigt.

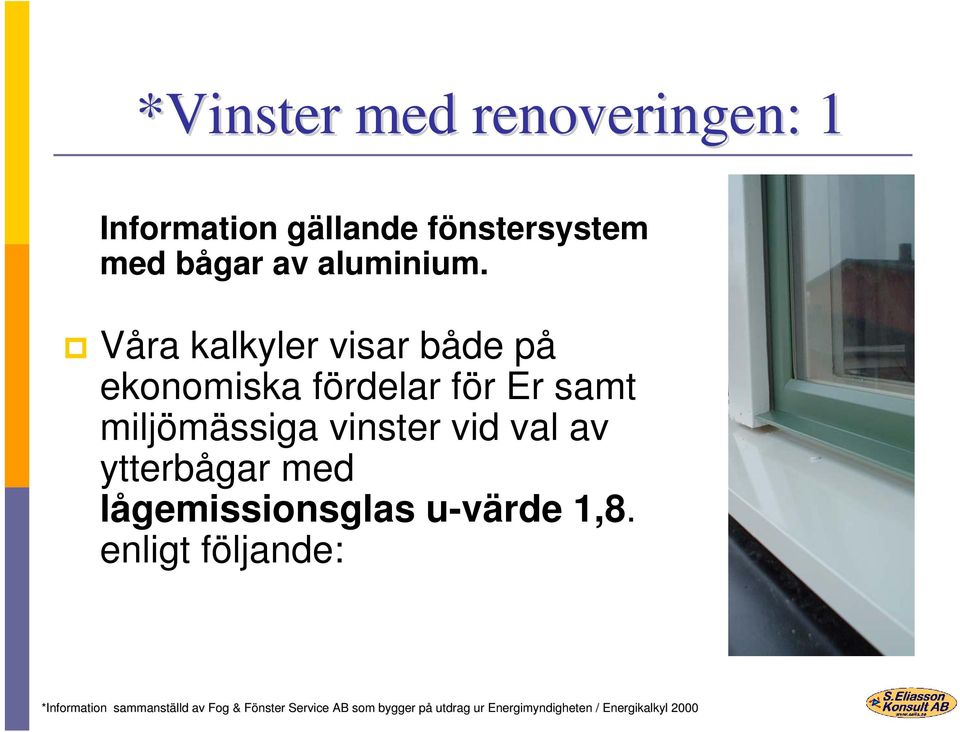

11 *Vinster med renoveringen: 1 Information gällande fönstersystem med bågar av aluminium. Våra kalkyler visar både på ekonomiska fördelar för Er samt miljömässiga vinster vid val av ytterbågar med lågemissionsglas u-värde 1,8. enligt följande: *Information sammanställd av Fog & Fönster F Service AB som bygger påp utdrag ur Energimyndigheten / Energikalkyl 2000

av ytterbågar med lågemissionsglas u-värde 1,8.

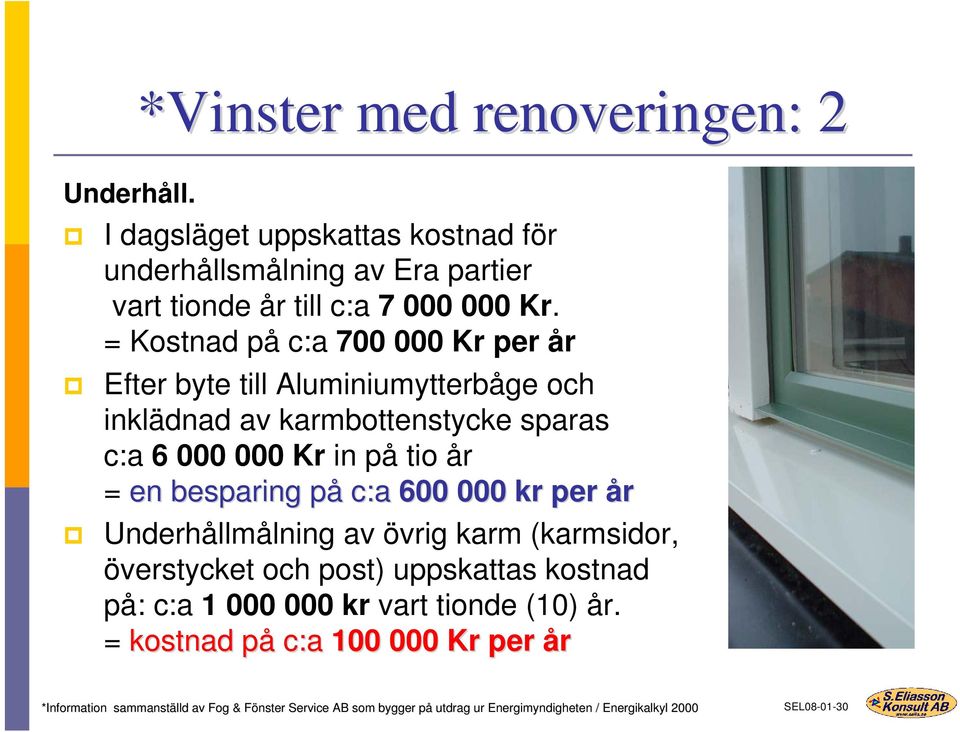

12 *Vinster med renoveringen: 2 Underhåll. I dagsläget uppskattas kostnad för underhållsmålning av Era partier vart tionde år till c:a Kr. = Kostnad på c:a Kr per år Efter byte till Aluminiumytterbåge och inklädnad av karmbottenstycke sparas c:a Kr in på tio år = en besparing påp c:a kr per år Underhållmålning av övrig karm (karmsidor, överstycket och post) uppskattas kostnad på: c:a kr vart tionde (10) år. = kostnad påp c:a Kr per år *Information sammanställd av Fog & Fönster F Service AB som bygger påp utdrag ur Energimyndigheten / Energikalkyl 2000

besparing påp c:a 600 000 kr per år Underhållmålning av övrig karm (karmsidor, överstycket och post) uppskattas kostnad på: c:a 1 000 000 kr vart

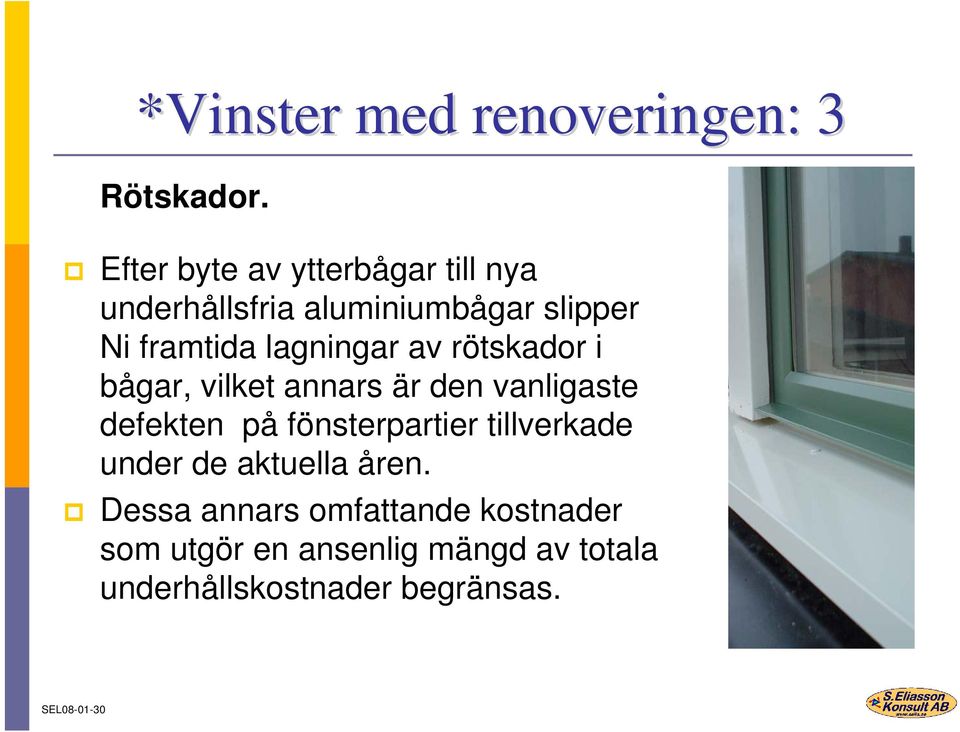

13 *Vinster med renoveringen: 3 Rötskador. Efter byte av ytterbågar till nya underhållsfria aluminiumbågar slipper Ni framtida lagningar av rötskador i bågar, vilket annars är den vanligaste defekten på fönsterpartier tillverkade under de aktuella åren. Dessa annars omfattande kostnader som utgör en ansenlig mängd av totala underhållskostnader begränsas.

lagningar av rötskador i bågar, vilket annars är den vanligaste defekten på

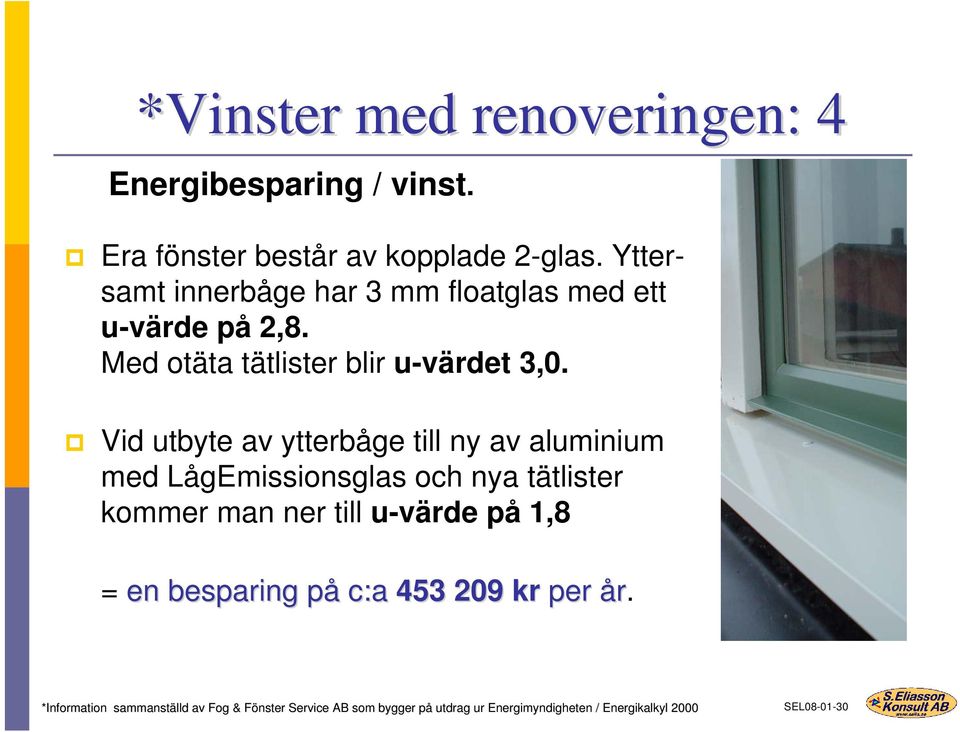

14 *Vinster med renoveringen: 4 Energibesparing / vinst. Era fönster består av kopplade 2-glas. Yttersamt innerbåge har 3 mm floatglas med ett u-värde på 2,8. Med otäta tätlister blir u-värdet 3,0. Vid utbyte av ytterbåge till ny av aluminium med LågEmissionsglas och nya tätlister kommer man ner till u-värde på 1,8 = en besparing påp c:a kr per år. *Information sammanställd av Fog & Fönster F Service AB som bygger påp utdrag ur Energimyndigheten / Energikalkyl 2000

Vid utbyte av ytterbåge till ny av aluminium med LågEmissionsglas och nya tätlister kommer man ner till u-värde på 1,8

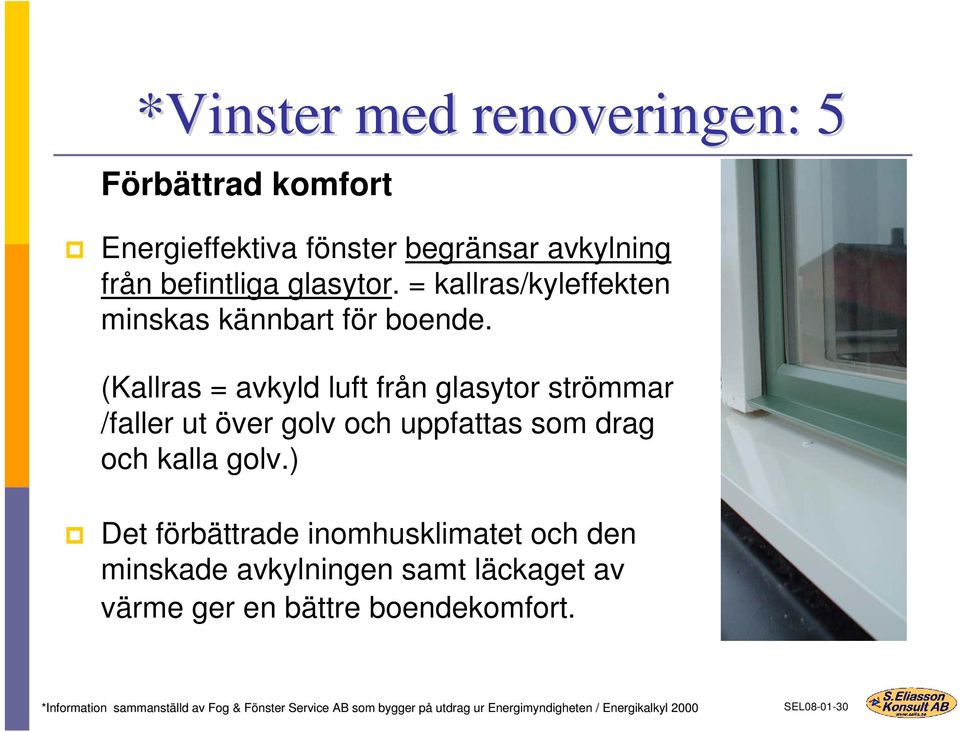

15 *Vinster med renoveringen: 5 Förbättrad komfort Energieffektiva fönster begränsar avkylning från befintliga glasytor. = kallras/kyleffekten minskas kännbart för boende. (Kallras = avkyld luft från glasytor strömmar /faller ut över golv och uppfattas som drag och kalla golv.) Det förbättrade inomhusklimatet och den minskade avkylningen samt läckaget av värme ger en bättre boendekomfort. *Information sammanställd av Fog & Fönster F Service AB som bygger påp utdrag ur Energimyndigheten / Energikalkyl 2000

(Kallras = avkyld luft från glasytor strömmar /faller ut över golv och uppfattas som drag och kalla golv.

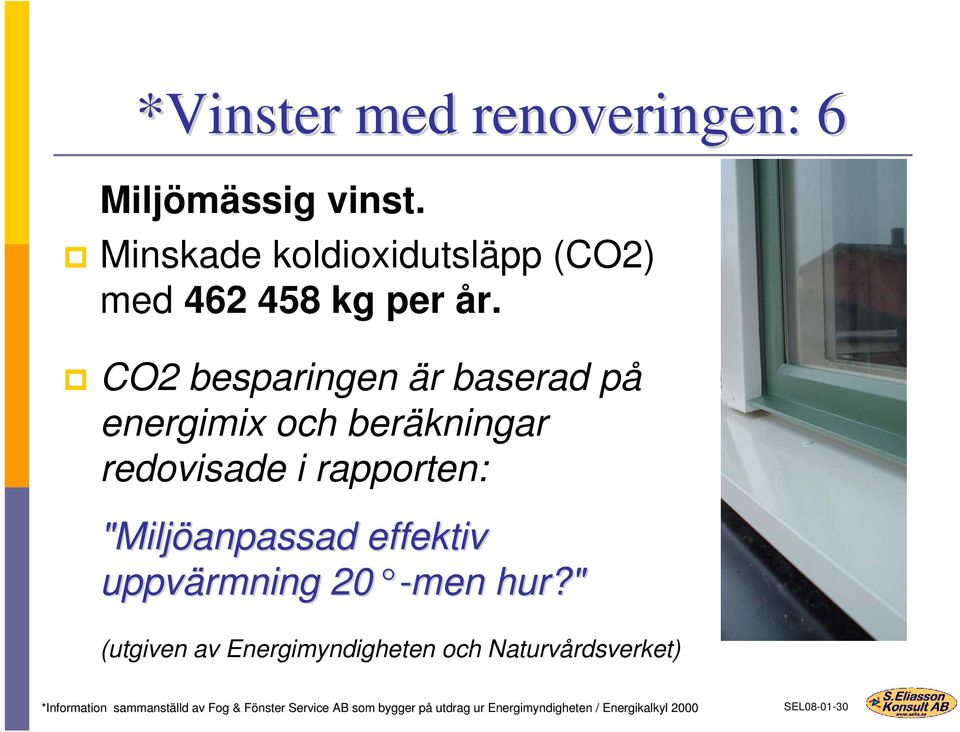

16 *Vinster med renoveringen: 6 Miljömässig vinst. Minskade koldioxidutsläpp (CO2) med kg per år. CO2 besparingen är baserad på energimix och beräkningar redovisade i rapporten: "Miljöanpassad effektiv uppvärmning 20 -men hur?" (utgiven av Energimyndigheten och Naturvårdsverket) *Information sammanställd av Fog & Fönster F Service AB som bygger påp utdrag ur Energimyndigheten / Energikalkyl 2000

CO2 besparingen är baserad på energimix och beräkningar redovisade i rapporten: "Miljöanpassad

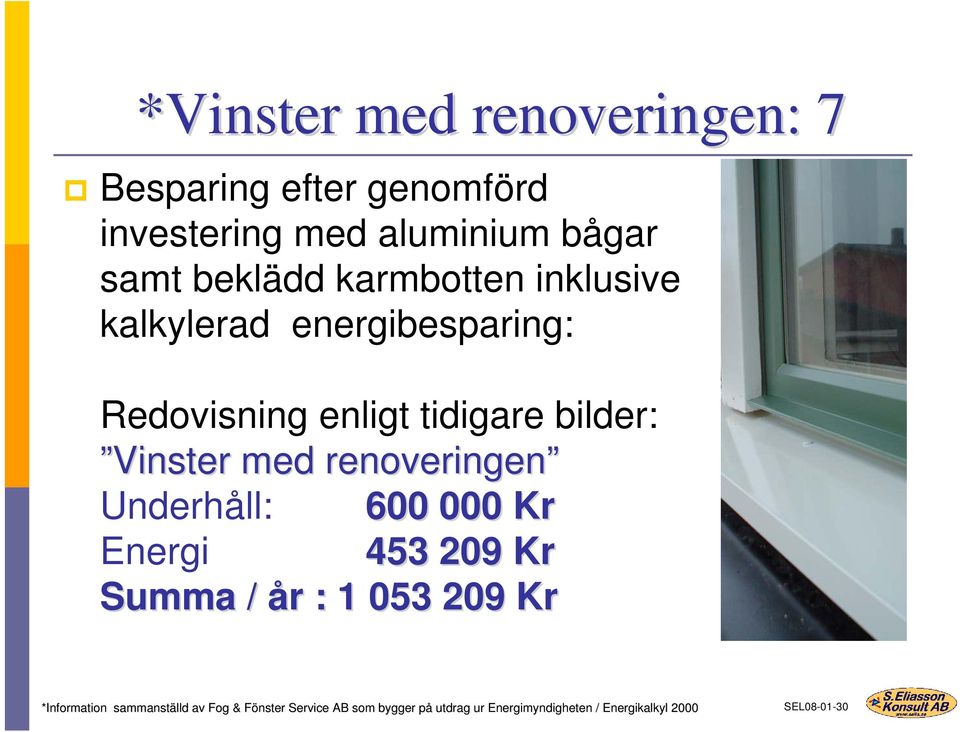

17 *Vinster med renoveringen: 7 Besparing efter genomförd investering med aluminium bågar samt beklädd karmbotten inklusive kalkylerad energibesparing: Redovisning enligt tidigare bilder: Vinster med renoveringen Underhåll: Kr Energi Kr Summa / år r : Kr *Information sammanställd av Fog & Fönster F Service AB som bygger påp utdrag ur Energimyndigheten / Energikalkyl 2000

Vinster med renoveringen Underhåll: 600 000 Kr Energi 453 209 Kr Summa / år r : 1 053 209 Kr

18 Avkastningsanalys - Sid 1 Grundläggande data - BRF: Trädgårdsstaden Antal Glas/luft st Antal m² glas m² Antal m² boendeyta m² Beräknat befintligt U-värde 3,0 W/m²K Beräknat nytt U-värde 1,8 W/m²K Energipris/kWh 0,98 Kr Gradtimmar gr./tim Sänkning av energi/inomhustemp. 0 C Beräknad Energiprishöjning / år 4% Inomhustemperatur 21 C Ber. åtg. kostn. exkl. moms Kr Finansieringsränta 5,5% Tilläggsår efter amortering 20 År 1 kwh = X kg CO2 1 kg Kallt och bullrigt Analysen baserad på utdrag ur Energimyndighetens beräkningsgrunder Sammanställning Fog & Fönsterservice AB

0 C Beräknad Energiprishöjning / år 4% Inomhustemperatur 21 C Ber. åtg. kostn. exkl.

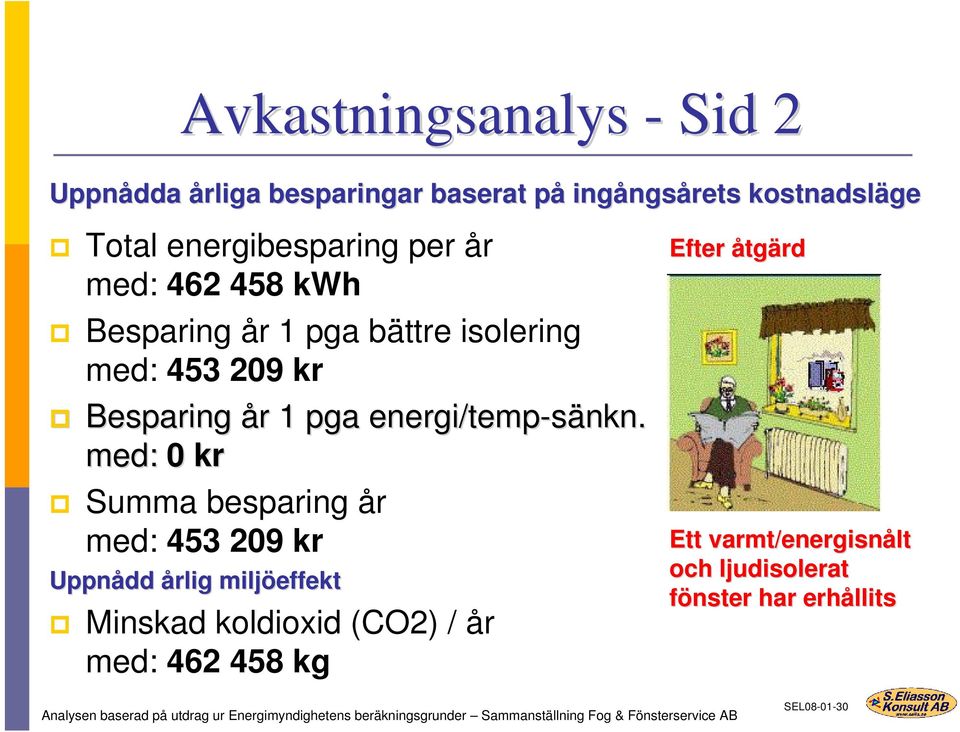

19 Avkastningsanalys - Sid 2 Uppnådda årliga besparingar baserat påp ingångs ngsårets kostnadsläge Total energibesparing per år med: kwh Besparing år 1 pga bättre isolering med: kr Besparing år r 1 pga energi/temp temp-sänkn. med: 0 kr Summa besparing år med: kr Uppnådd årlig miljöeffekt Minskad koldioxid (CO2) / år med: kg Efter åtgärd Ett varmt/energisnålt och ljudisolerat fönster har erhållits Analysen baserad på utdrag ur Energimyndighetens beräkningsgrunder Sammanställning Fog & Fönsterservice AB

med: 0 kr Summa besparing år med: 453 209 kr Uppnådd årlig miljöeffekt Minskad koldioxid (CO2) / år med: 462 458 kg Efter åtgärd Ett

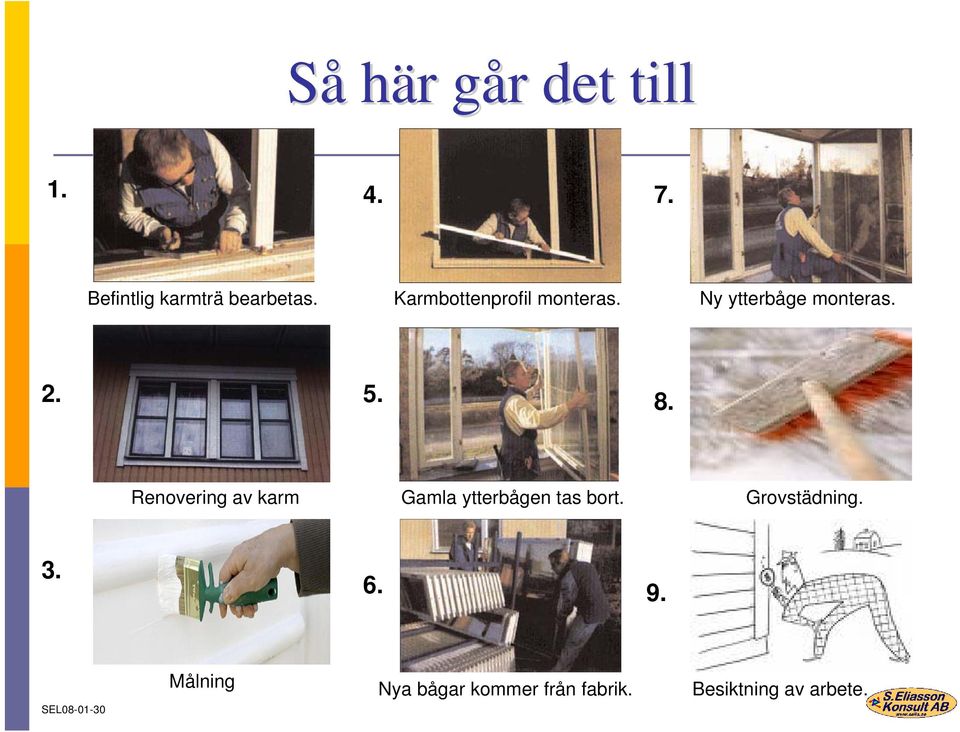

20 Så här r går g r det till Befintlig karmträ bearbetas. Karmbottenprofil monteras. Ny ytterbåge monteras Renovering av karm Gamla ytterbågen tas bort. Grovstädning Målning Nya bågar kommer från fabrik. Besiktning av arbete.

Renovering av karm Gamla ytterbågen tas bort. Grovstädning. 3.
