1 PLANNJA PRO Husfabriker Bleck & beslag Komplett sortiment för bleck och beslag.

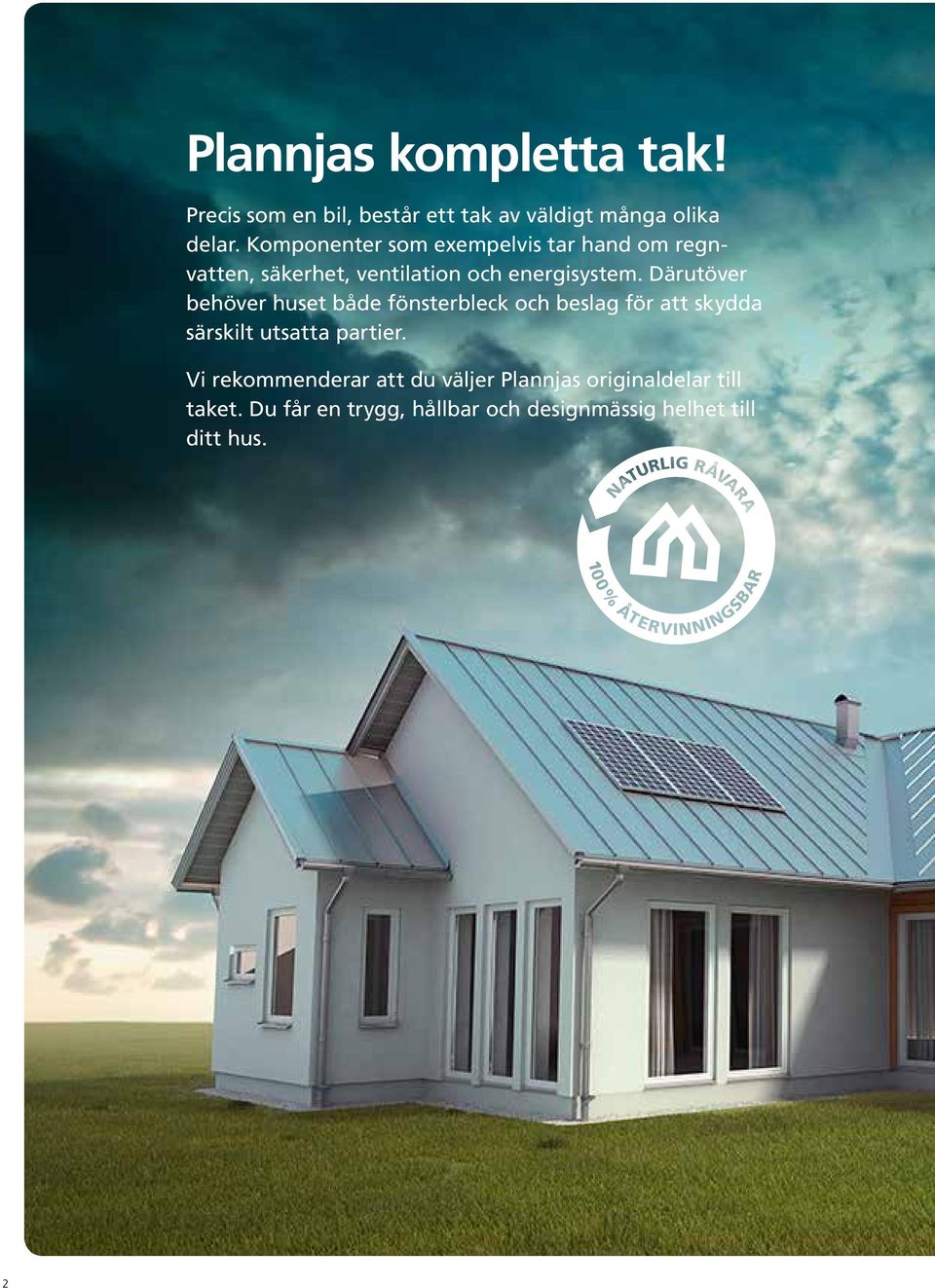

2 Plannjas kompletta tak! Precis som en bil, består ett tak av väldigt många olika delar. Komponenter som exempelvis tar hand om regnvatten, säkerhet, ventilation och energisystem. Därutöver behöver huset både fönsterbleck och beslag för att skydda särskilt utsatta partier. Vi rekommenderar att du väljer Plannjas originaldelar till taket. Du får en trygg, hållbar och designmässig helhet till ditt hus. 2

3 Innehåll: UNIKA KUNDLÖSNINGAR 4 TAKBESLAG 6 Väggbleck 8 Kupfront 9 Ränndalsplåt 10 Takbeslag Trend, Modern och Pannplåt 12 Takbeslag för papptak 15 FASADBLECK 16 Fönster-, midje- och tröskelbleck 17 FRIA FORMER 20 Fönsterbleck och specialhörn 21 3

4 4

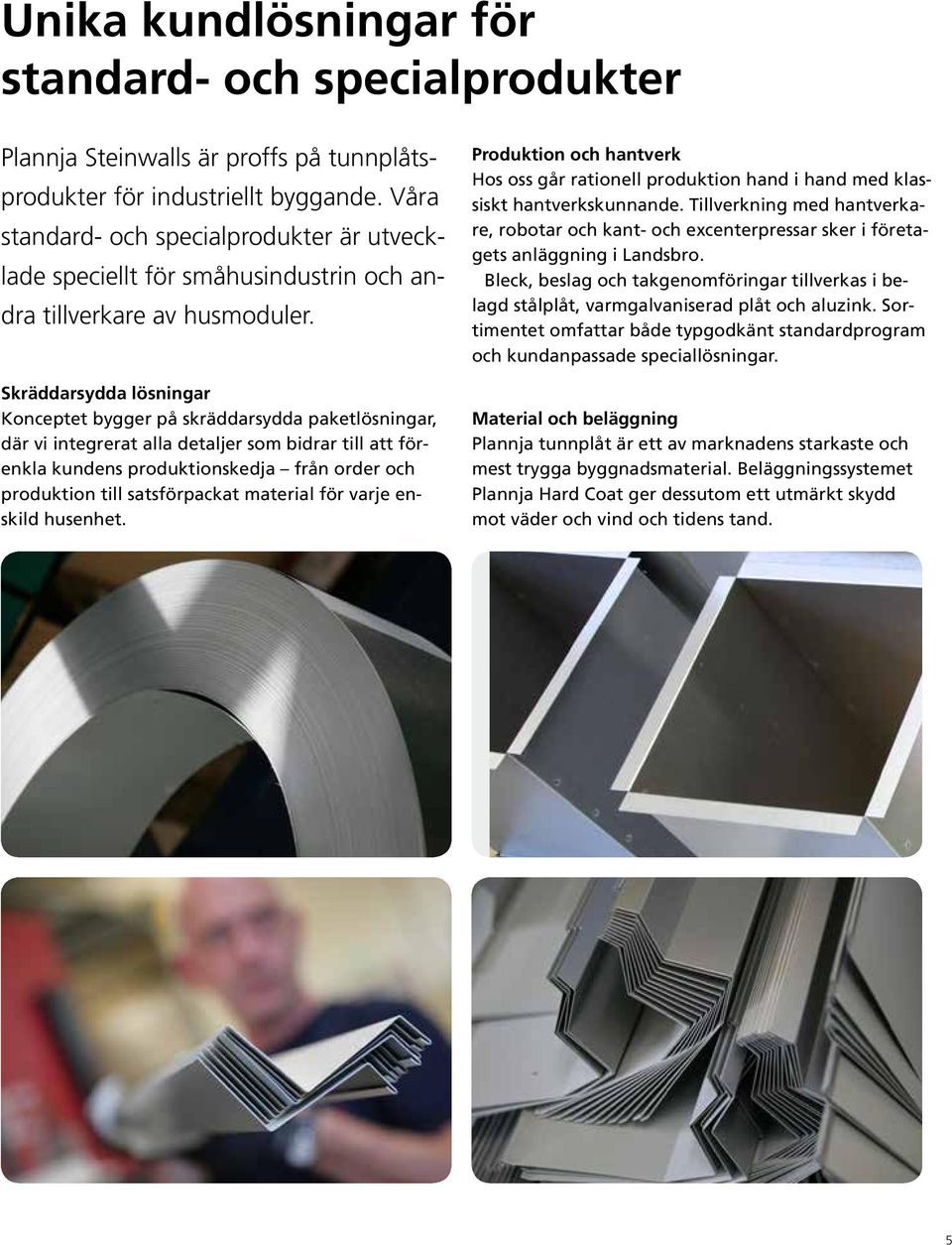

5 Unika kundlösningar för standard- och specialprodukter Plannja Steinwalls är proffs på tunnplåtsprodukter för industriellt byggande. Våra standard- och specialprodukter är utvecklade speciellt för småhusindustrin och andra tillverkare av husmoduler. Skräddarsydda lösningar Konceptet bygger på skräddarsydda paketlösningar, där vi integrerat alla detaljer som bidrar till att förenkla kundens produktionskedja från order och produktion till satsförpackat material för varje enskild husenhet. Produktion och hantverk Hos oss går rationell produktion hand i hand med klassiskt hantverkskunnande. Tillverkning med hantverkare, robotar och kant- och excenterpressar sker i företagets anläggning i Landsbro. Bleck, beslag och takgenomföringar tillverkas i belagd stålplåt, varmgalvaniserad plåt och aluzink. Sortimentet omfattar både typgodkänt standardprogram och kundanpassade speciallösningar. Material och beläggning Plannja tunnplåt är ett av marknadens starkaste och mest trygga byggnadsmaterial. Beläggningssystemet Plannja Hard Coat ger dessutom ett utmärkt skydd mot väder och vind och tidens tand. 5

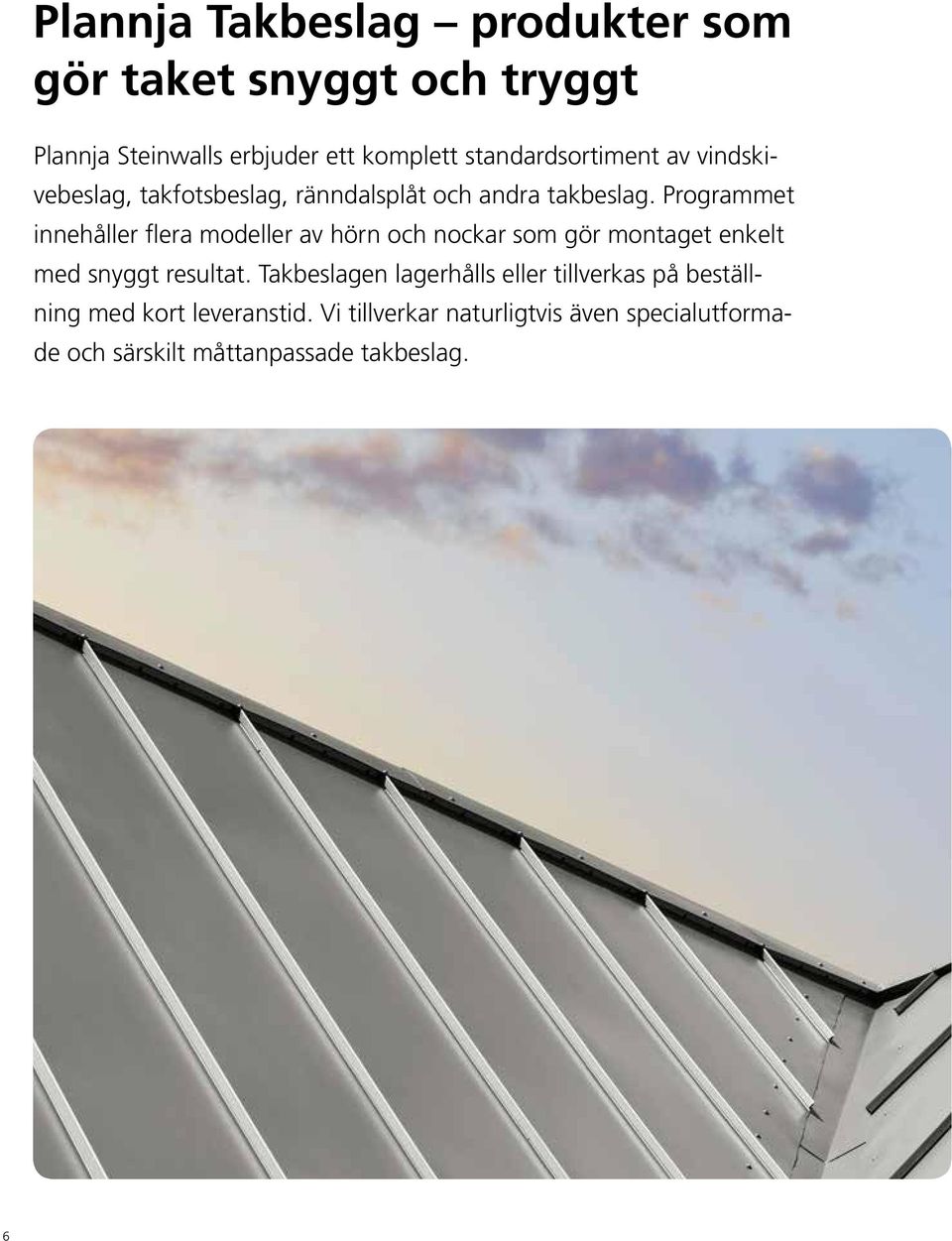

6 Plannja Takbeslag produkter som gör taket snyggt och tryggt Plannja Steinwalls erbjuder ett komplett standardsortiment av vindskivebeslag, takfotsbeslag, ränndalsplåt och andra takbeslag. Programmet innehåller flera modeller av hörn och nockar som gör montaget enkelt med snyggt resultat. Takbeslagen lagerhålls eller tillverkas på beställning med kort leveranstid. Vi tillverkar naturligtvis även specialutformade och särskilt måttanpassade takbeslag. 6

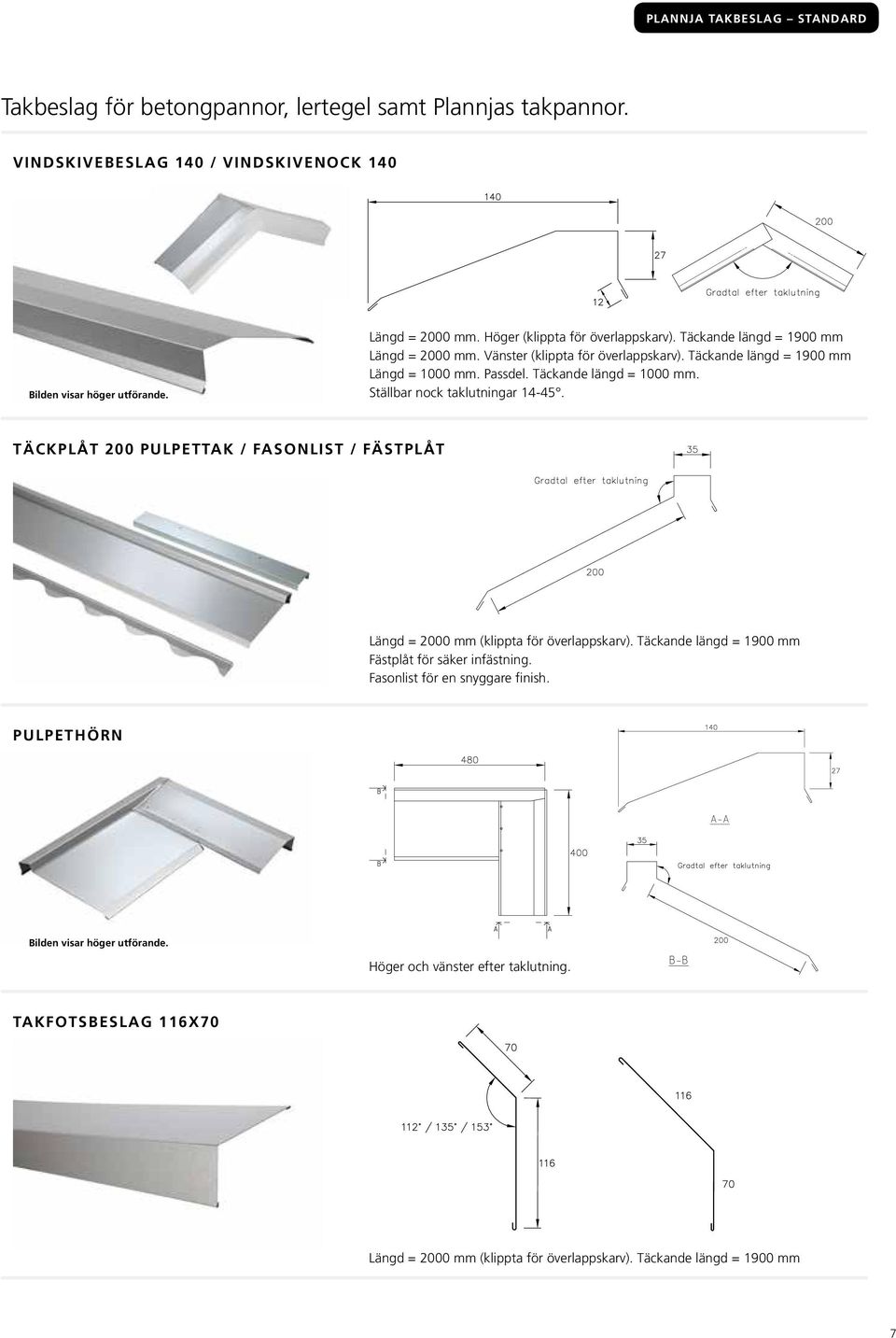

7 PLANNJA TAKBESLAG STANDARD Takbeslag för betongpannor, lertegel samt Plannjas takpannor. VINDSKIVEBESLAG 140 / VINDSKIVENOCK 140 Bilden visar höger utförande. Längd = 2000 mm. Höger (klippta för överlappskarv). Täckande längd = 1900 mm Längd = 2000 mm. Vänster (klippta för överlappskarv). Täckande längd = 1900 mm Längd = 1000 mm. Passdel. Täckande längd = 1000 mm. Ställbar nock taklutningar TÄCKPLÅT 200 PULPETTAK / FASONLIST / FÄSTPLÅT Längd = 2000 mm (klippta för överlappskarv). Täckande längd = 1900 mm Fästplåt för säker infästning. Fasonlist för en snyggare finish. PULPETHÖRN Bilden visar höger utförande. Höger och vänster efter taklutning. TAKFOTSBESLAG 116X70 Längd = 2000 mm (klippta för överlappskarv). Täckande längd = 1900 mm 7

8 PLANNJA TAKBESLAG STANDARD Väggbleck för betongpannor, lertegel samt Plannjas takpannor. VÄGGBLECK 150X150 Bilden visar vänster utförande. Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. VÄGGBLECK 150X150 AVSLUT Bilden visar vänster utförande. Längd = 1950 mm. Höger (klippta för överlappsskarv). Täckande längd = 1850 mm. Längd = 1950 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1850 mm. VÄGGBLECKSNOCK 150X150 VÄGGBLECK 210X150 UNDRE Längd = 2000 mm. 8

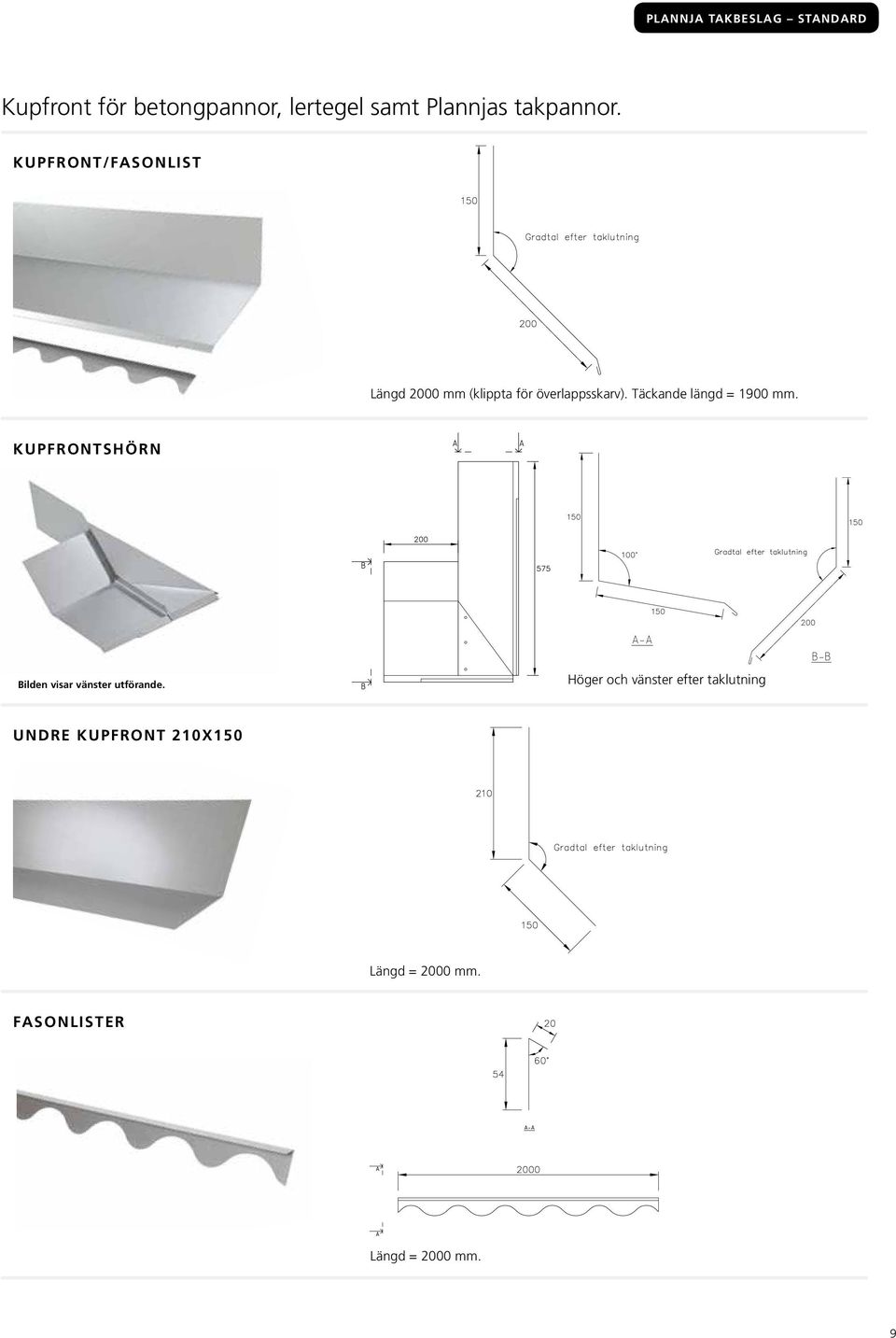

9 PLANNJA TAKBESLAG STANDARD Kupfront för betongpannor, lertegel samt Plannjas takpannor. KUPFRONT/FASONLIST Längd 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. KUPFRONTSHÖRN Bilden visar vänster utförande. Höger och vänster efter taklutning UNDRE KUPFRONT 210X150 Längd = 2000 mm. FASONLISTER Längd = 2000 mm. 9

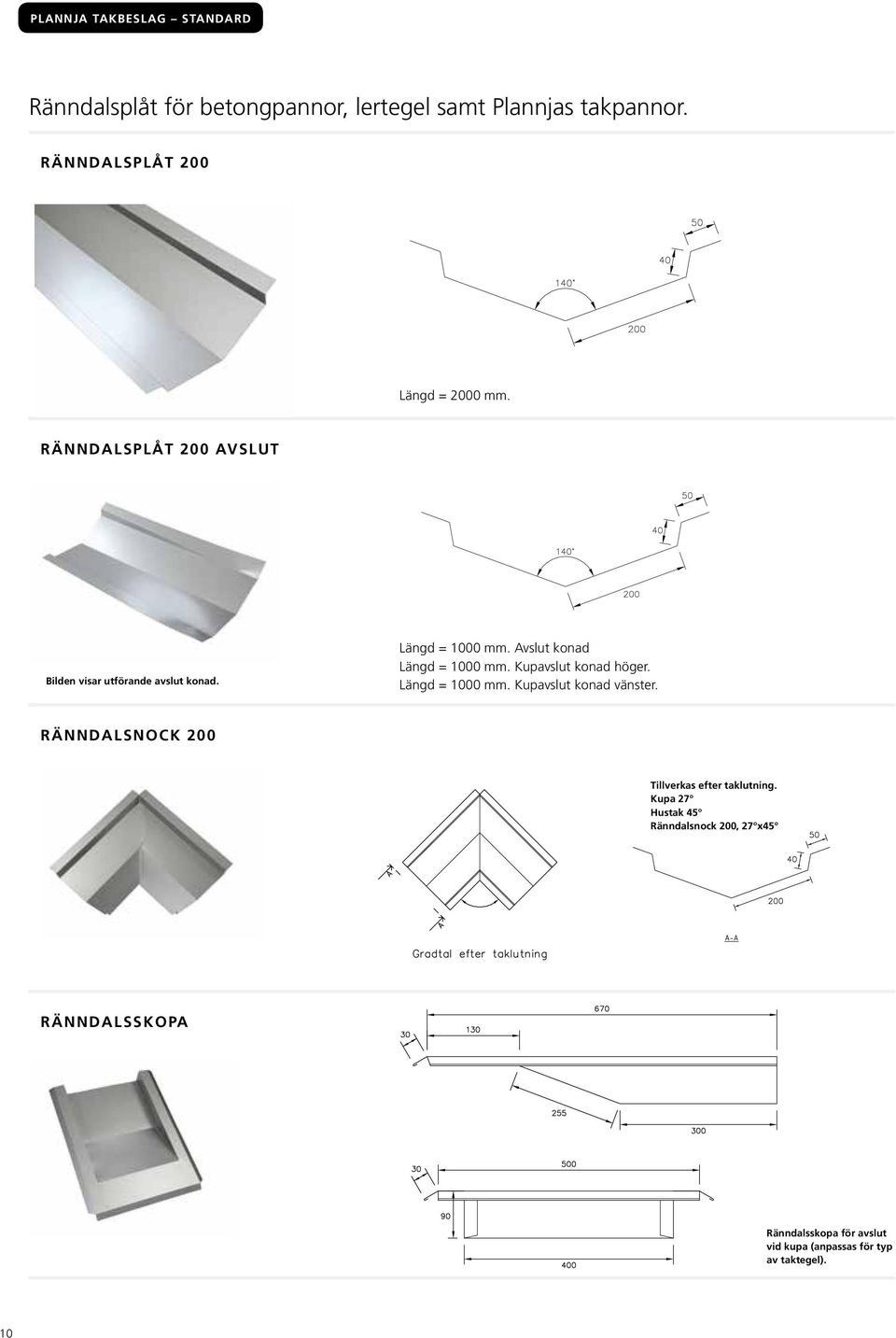

10 PLANNJA TAKBESLAG STANDARD Ränndalsplåt för betongpannor, lertegel samt Plannjas takpannor. RÄNNDALSPLÅT 200 Längd = 2000 mm. RÄNNDALSPLÅT 200 AVSLUT Bilden visar utförande avslut konad. Längd = 1000 mm. Avslut konad Längd = 1000 mm. Kupavslut konad höger. Längd = 1000 mm. Kupavslut konad vänster. RÄNNDALSNOCK 200 Tillverkas efter taklutning. Kupa 27 Hustak 45 Ränndalsnock 200, 27 x45 RÄNNDALSSKOPA Ränndalsskopa för avslut vid kupa (anpassas för typ av taktegel). 10

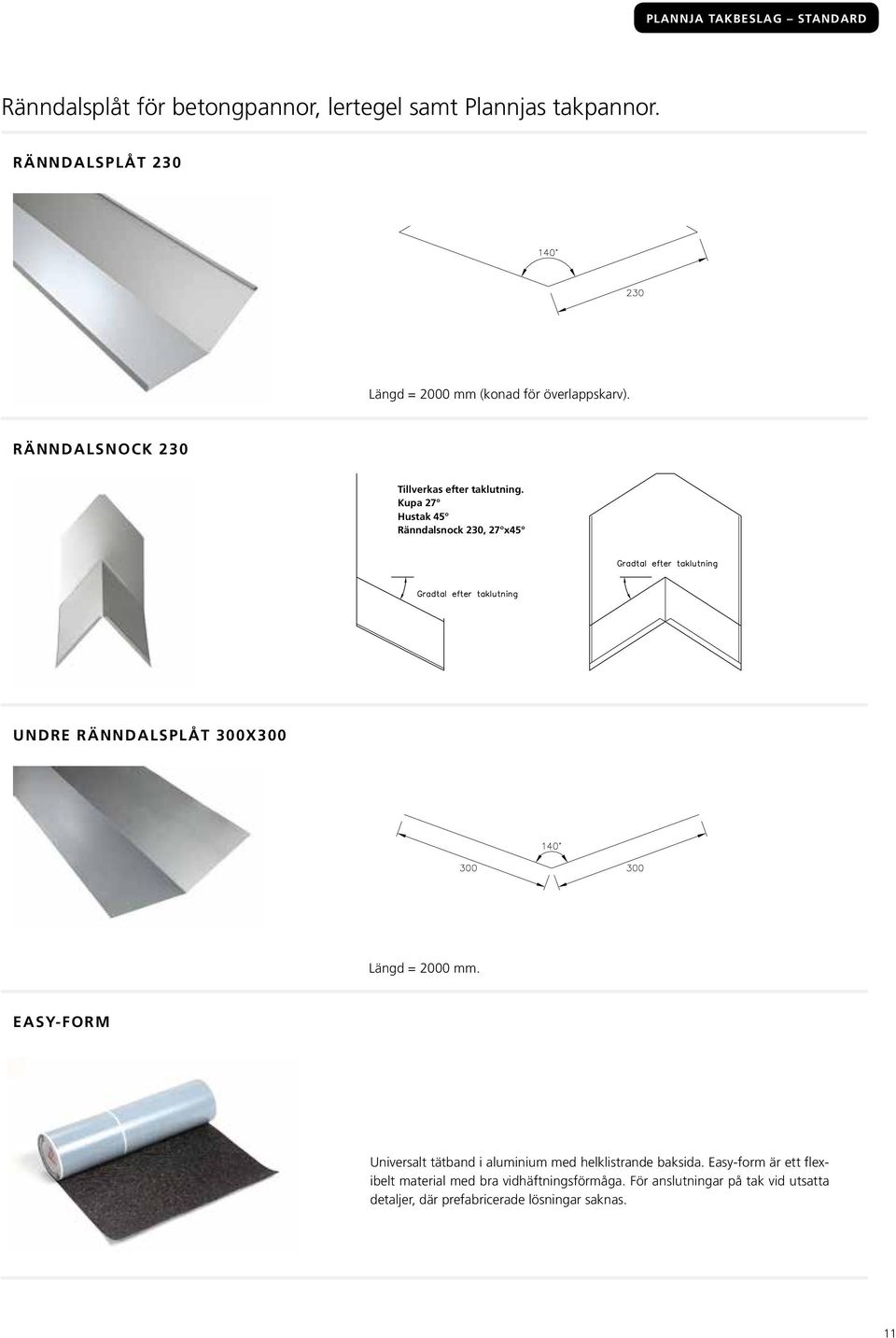

11 PLANNJA TAKBESLAG STANDARD Ränndalsplåt för betongpannor, lertegel samt Plannjas takpannor. RÄNNDALSPLÅT 230 Längd = 2000 mm (konad för överlappskarv). RÄNNDALSNOCK 230 Tillverkas efter taklutning. Kupa 27 Hustak 45 Ränndalsnock 230, 27 x45 UNDRE RÄNNDALSPLÅT 300X300 Längd = 2000 mm. EASY-FORM Universalt tätband i aluminium med helklistrande baksida. Easy-form är ett flexibelt material med bra vidhäftningsförmåga. För anslutningar på tak vid utsatta detaljer, där prefabricerade lösningar saknas. 11

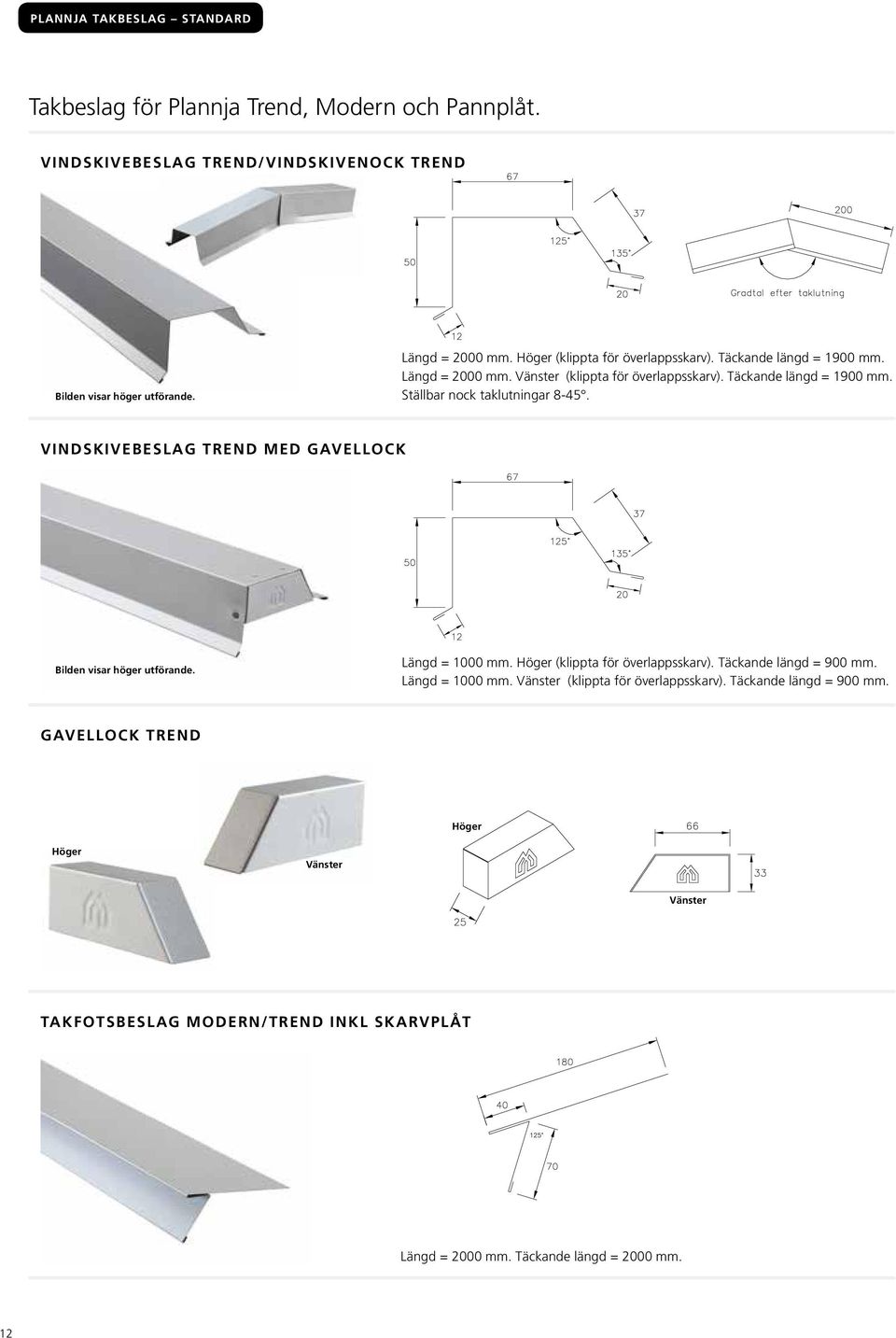

12 PLANNJA TAKBESLAG STANDARD Takbeslag för Plannja Trend, Modern och Pannplåt. VINDSKIVEBESLAG TREND/VINDSKIVENOCK TREND Bilden visar höger utförande. Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. Ställbar nock taklutningar VINDSKIVEBESLAG TREND MED GAVELLOCK Bilden visar höger utförande. Längd = 1000 mm. Höger (klippta för överlappsskarv). Täckande längd = 900 mm. Längd = 1000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 900 mm. GAVELLOCK TREND Höger Höger Vänster Vänster TAKFOTSBESLAG MODERN/TREND INKL SKARVPLÅT Längd = 2000 mm. Täckande längd = 2000 mm. 12

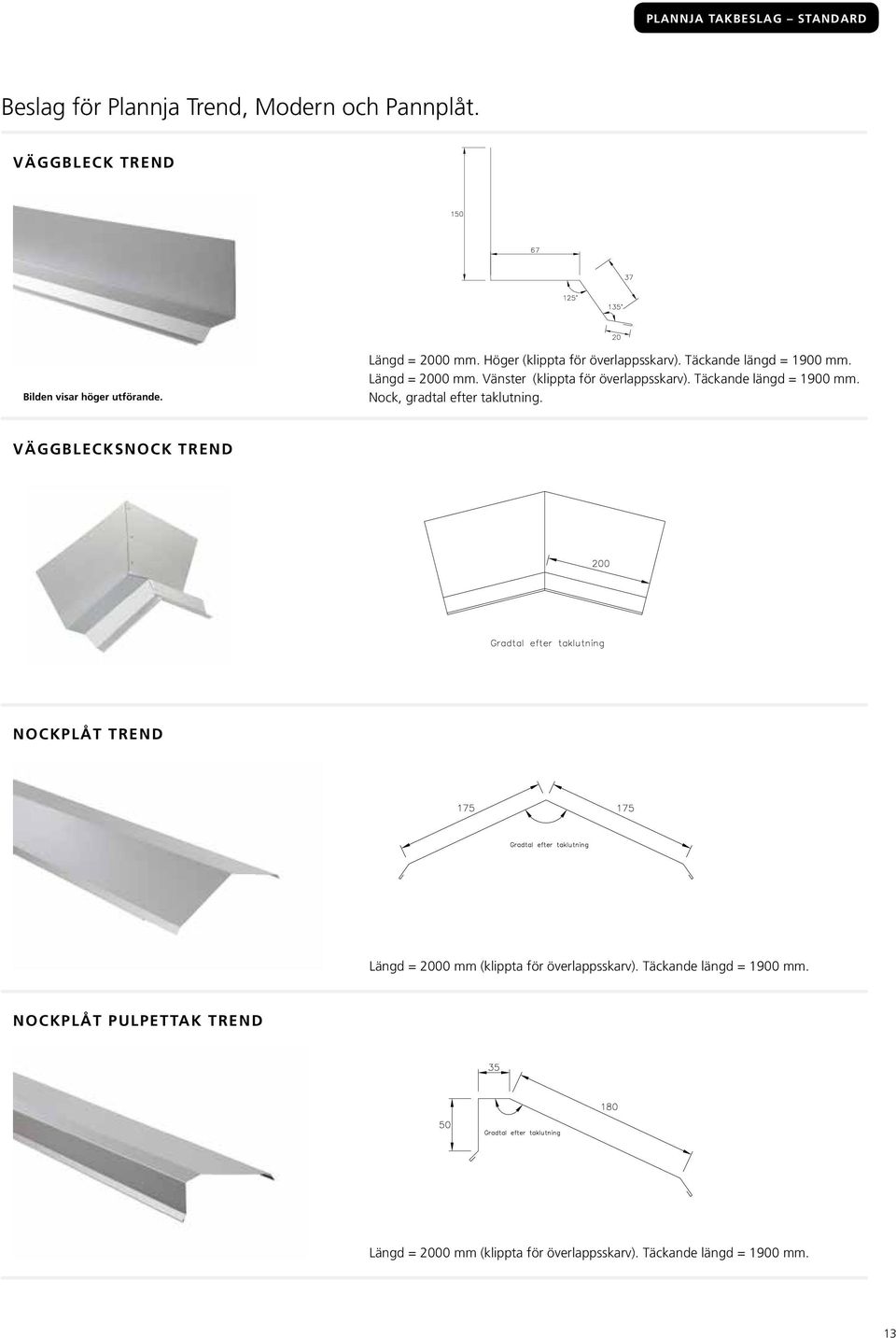

13 PLANNJA TAKBESLAG STANDARD Beslag för Plannja Trend, Modern och Pannplåt. VÄGGBLECK TREND Bilden visar höger utförande. Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. Nock, gradtal efter taklutning. VÄGGBLECKSNOCK TREND NOCKPLÅT TREND Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. NOCKPLÅT PULPETTAK TREND Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. 13

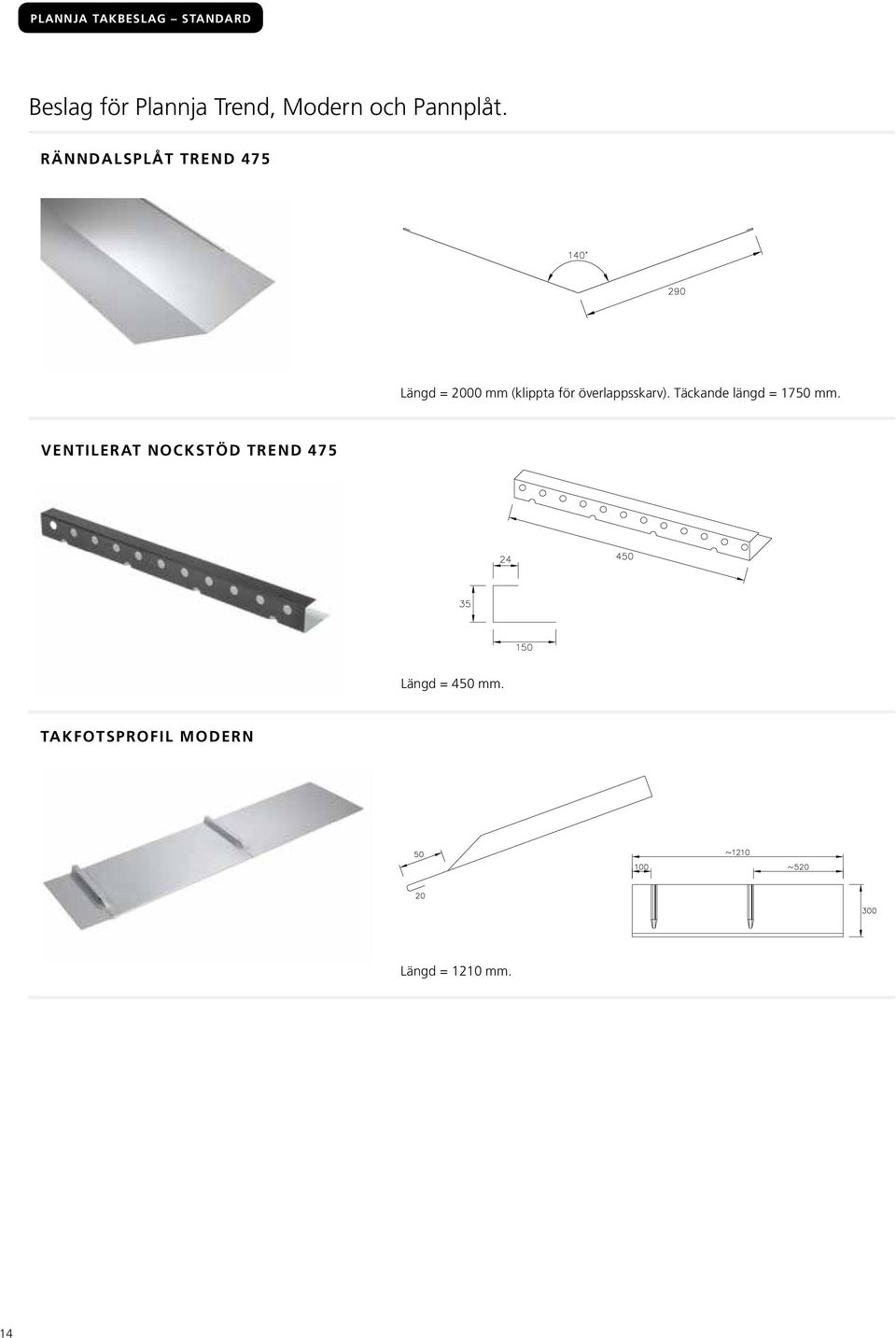

14 PLANNJA TAKBESLAG STANDARD Beslag för Plannja Trend, Modern och Pannplåt. RÄNNDALSPLÅT TREND 475 Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1750 mm. VENTILERAT NOCKSTÖD TREND 475 Längd = 450 mm. TAKFOTSPROFIL MODERN Längd = 1210 mm. 14

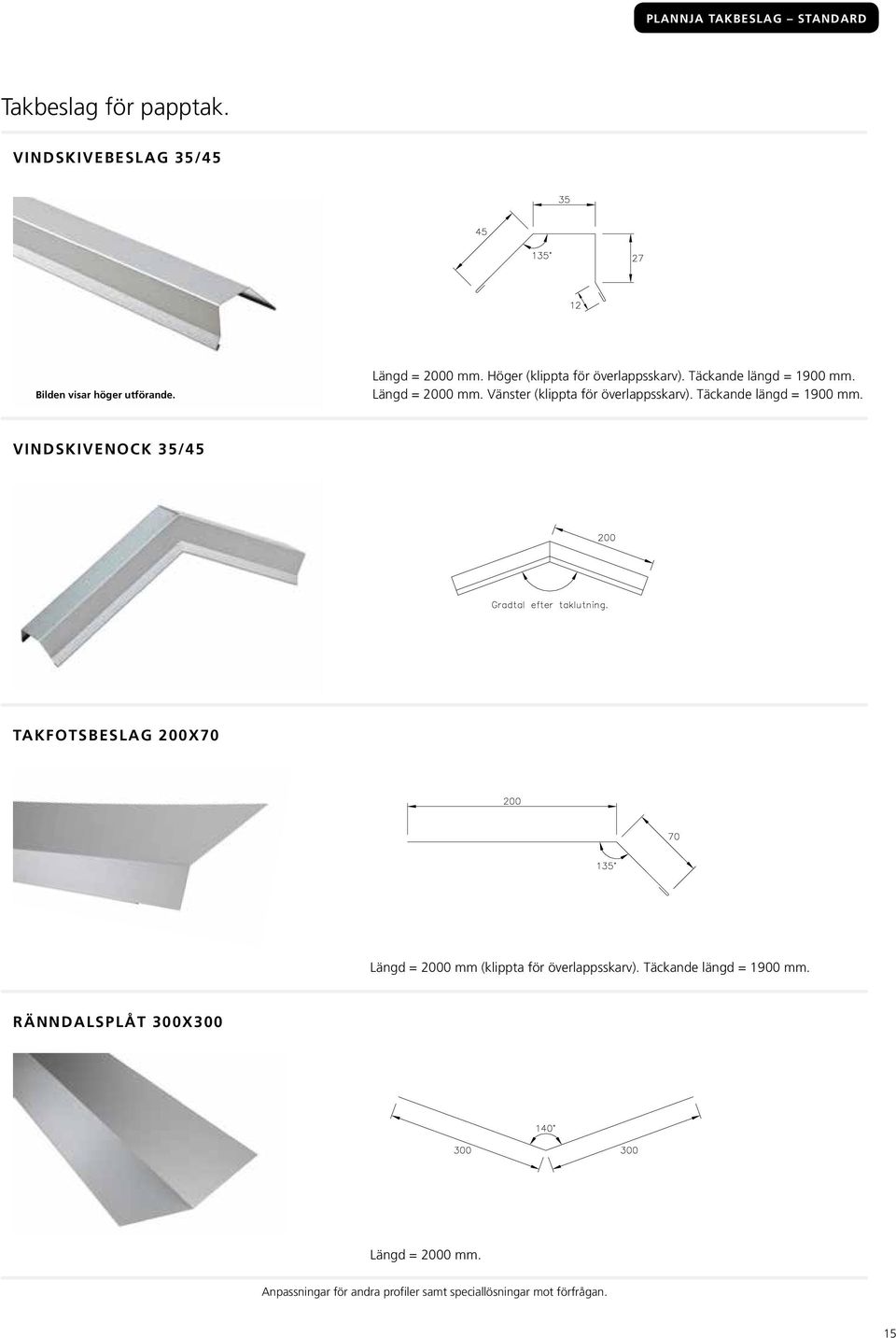

15 PLANNJA TAKBESLAG STANDARD Takbeslag för papptak. VINDSKIVEBESLAG 35/45 Bilden visar höger utförande. Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. VINDSKIVENOCK 35/45 TAKFOTSBESLAG 200X70 Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. RÄNNDALSPLÅT 300X300 Längd = 2000 mm. Anpassningar för andra profiler samt speciallösningar mot förfrågan. 15

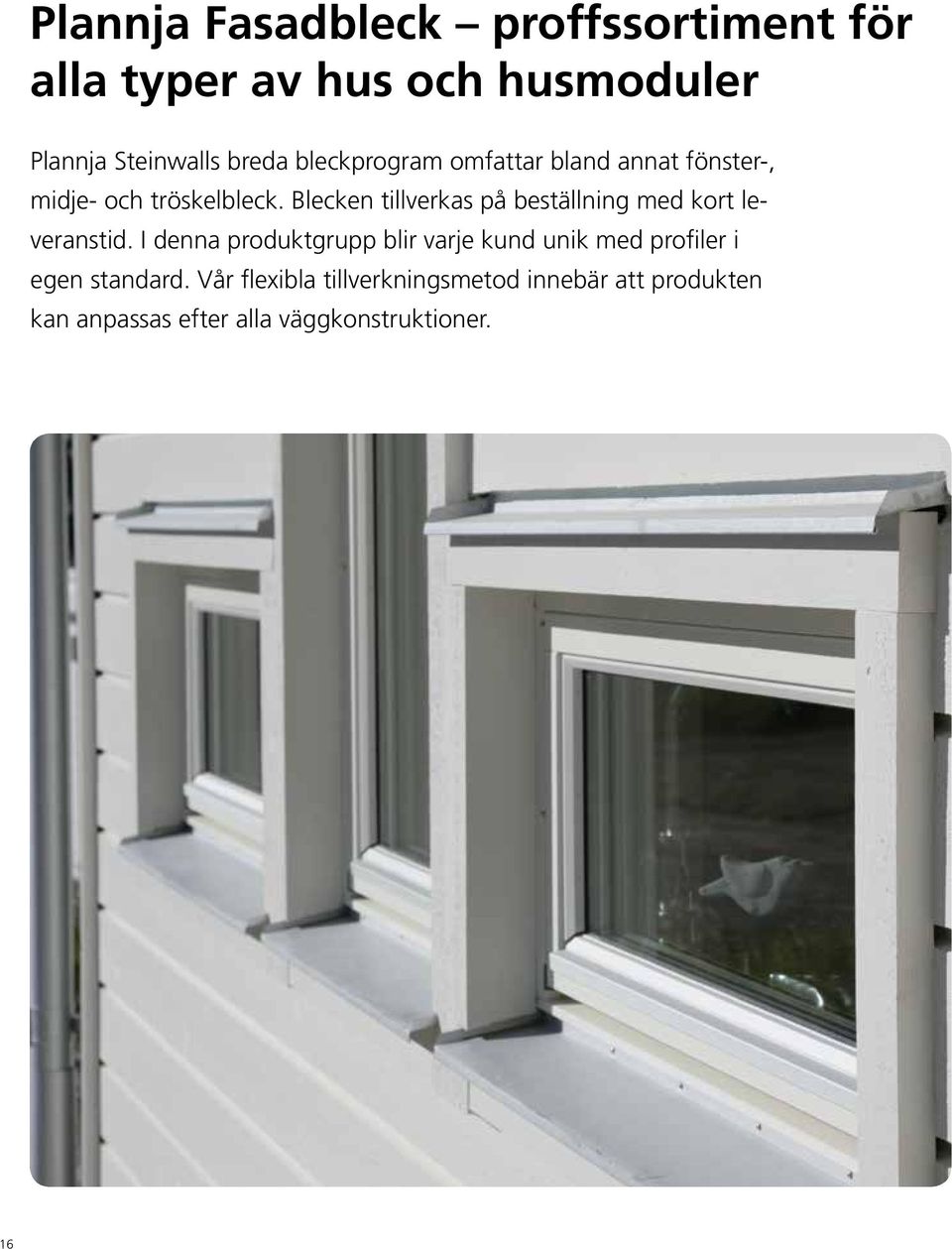

16 Plannja Fasadbleck proffssortiment för alla typer av hus och husmoduler Plannja Steinwalls breda bleckprogram omfattar bland annat fönster-, midje- och tröskelbleck. Blecken tillverkas på beställning med kort leveranstid. I denna produktgrupp blir varje kund unik med profiler i egen standard. Vår flexibla tillverkningsmetod innebär att produkten kan anpassas efter alla väggkonstruktioner. 16

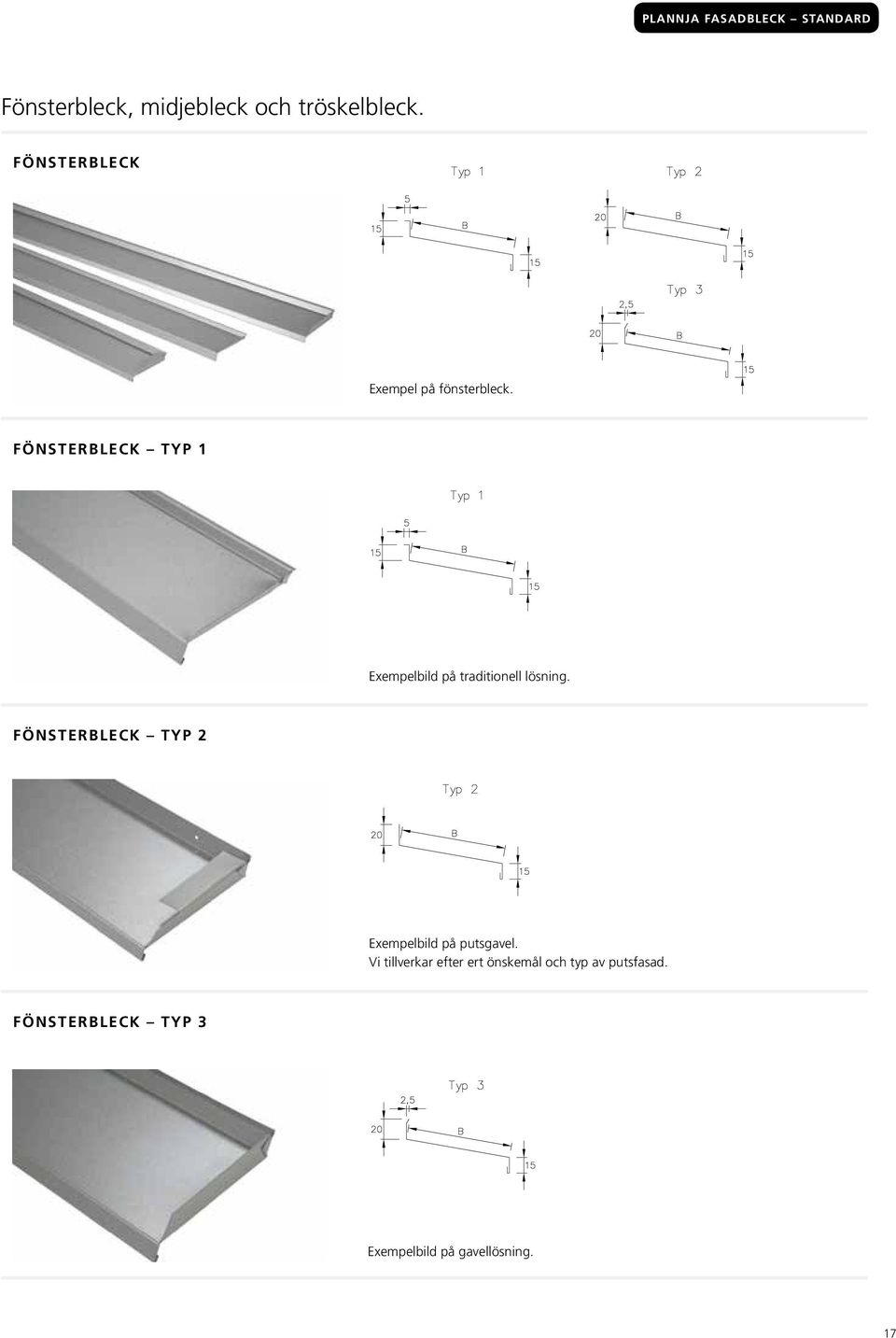

17 PLANNJA FASADBLECK STANDARD Fönsterbleck, midjebleck och tröskelbleck. FÖNSTERBLECK Exempel på fönsterbleck. FÖNSTERBLECK TYP 1 Exempelbild på traditionell lösning. FÖNSTERBLECK TYP 2 Exempelbild på putsgavel. Vi tillverkar efter ert önskemål och typ av putsfasad. FÖNSTERBLECK TYP 3 Exempelbild på gavellösning. 17

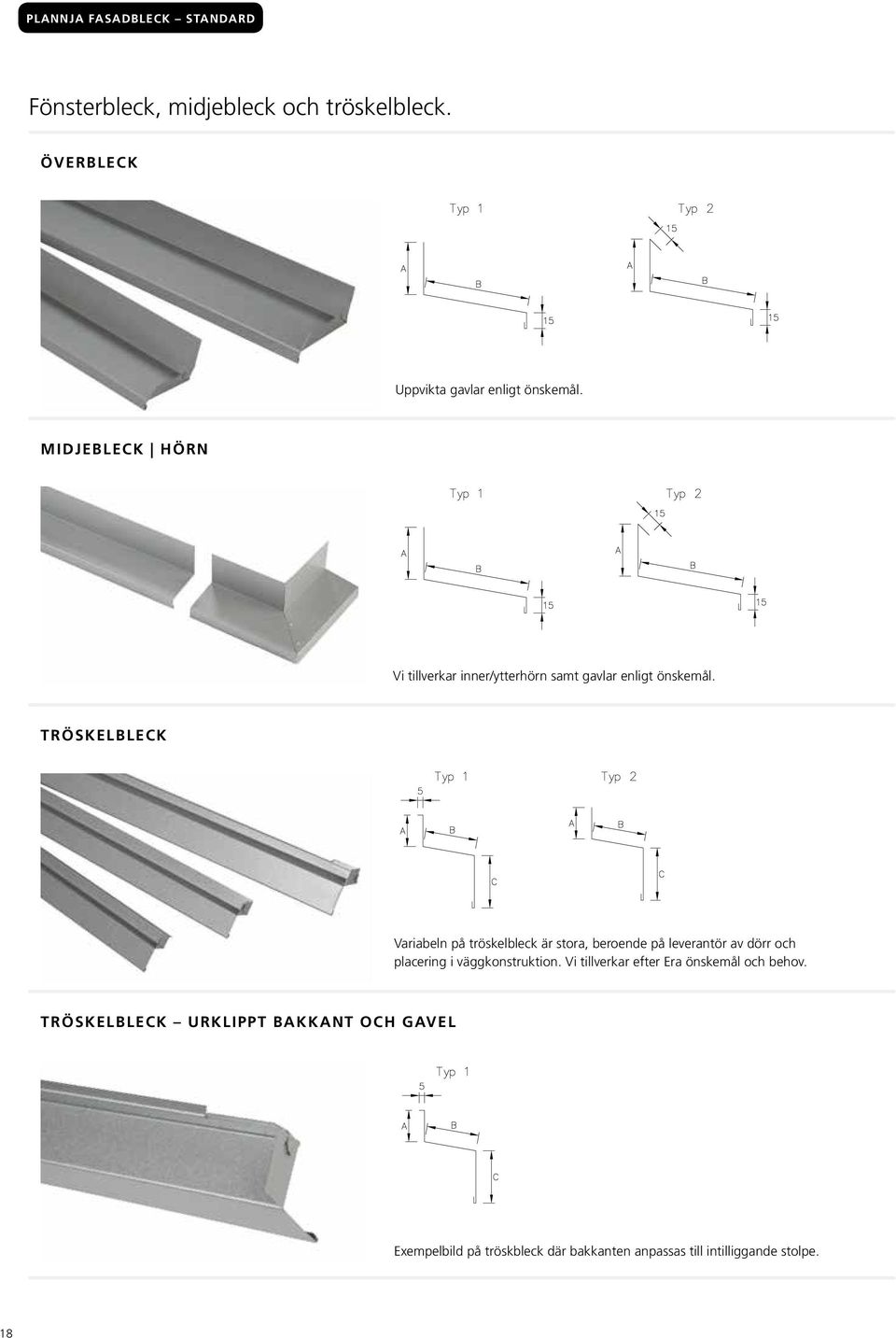

18 PLANNJA FASADBLECK STANDARD Fönsterbleck, midjebleck och tröskelbleck. ÖVERBLECK Uppvikta gavlar enligt önskemål. MIDJEBLECK HÖRN Vi tillverkar inner/ytterhörn samt gavlar enligt önskemål. TRÖSKELBLECK Variabeln på tröskelbleck är stora, beroende på leverantör av dörr och placering i väggkonstruktion. Vi tillverkar efter Era önskemål och behov. TRÖSKELBLECK URKLIPPT BAKKANT OCH GAVEL Exempelbild på tröskbleck där bakkanten anpassas till intilliggande stolpe. 18

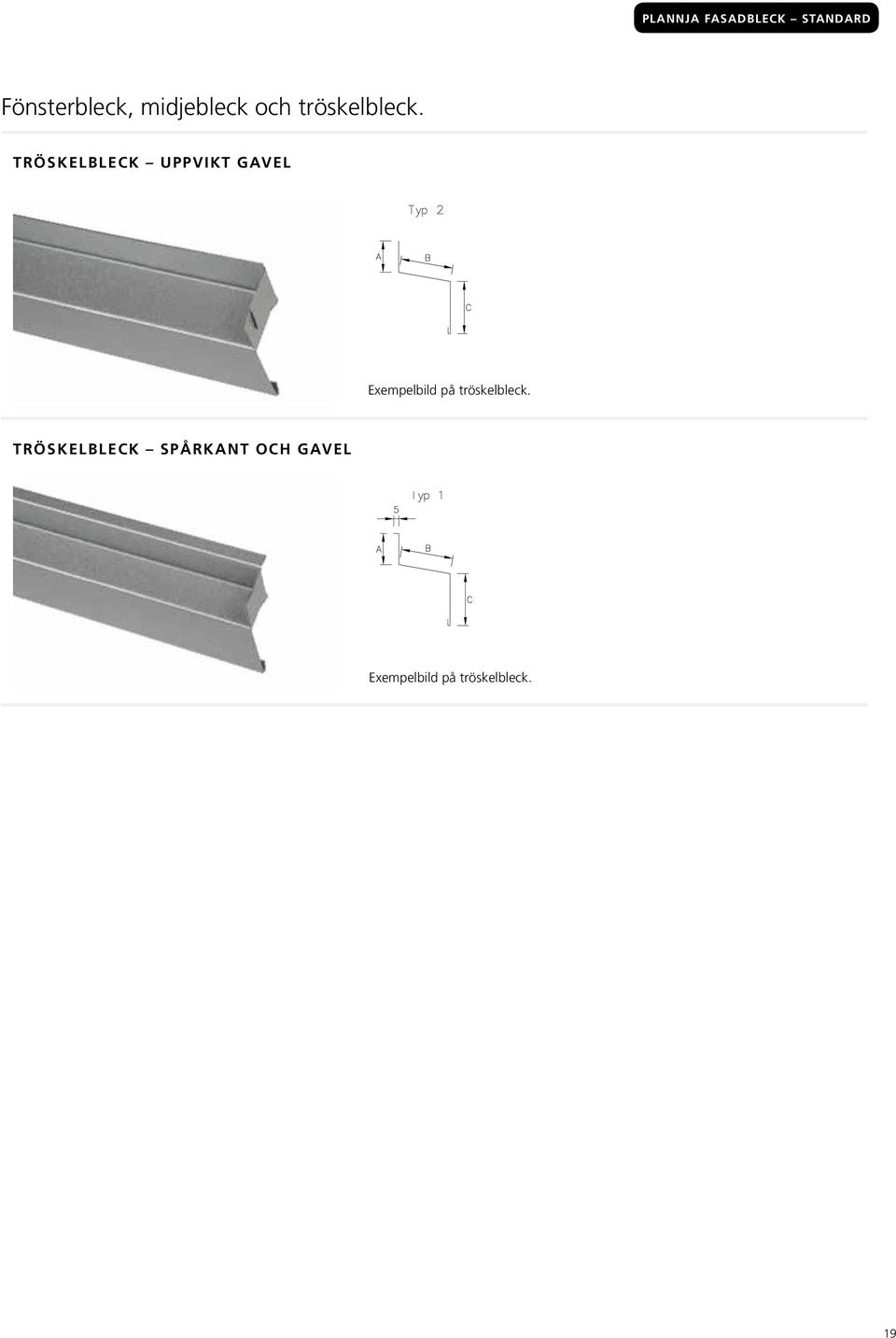

19 PLANNJA FASADBLECK STANDARD Fönsterbleck, midjebleck och tröskelbleck. TRÖSKELBLECK UPPVIKT GAVEL Exempelbild på tröskelbleck. TRÖSKELBLECK SPÅRKANT OCH GAVEL Exempelbild på tröskelbleck. 19

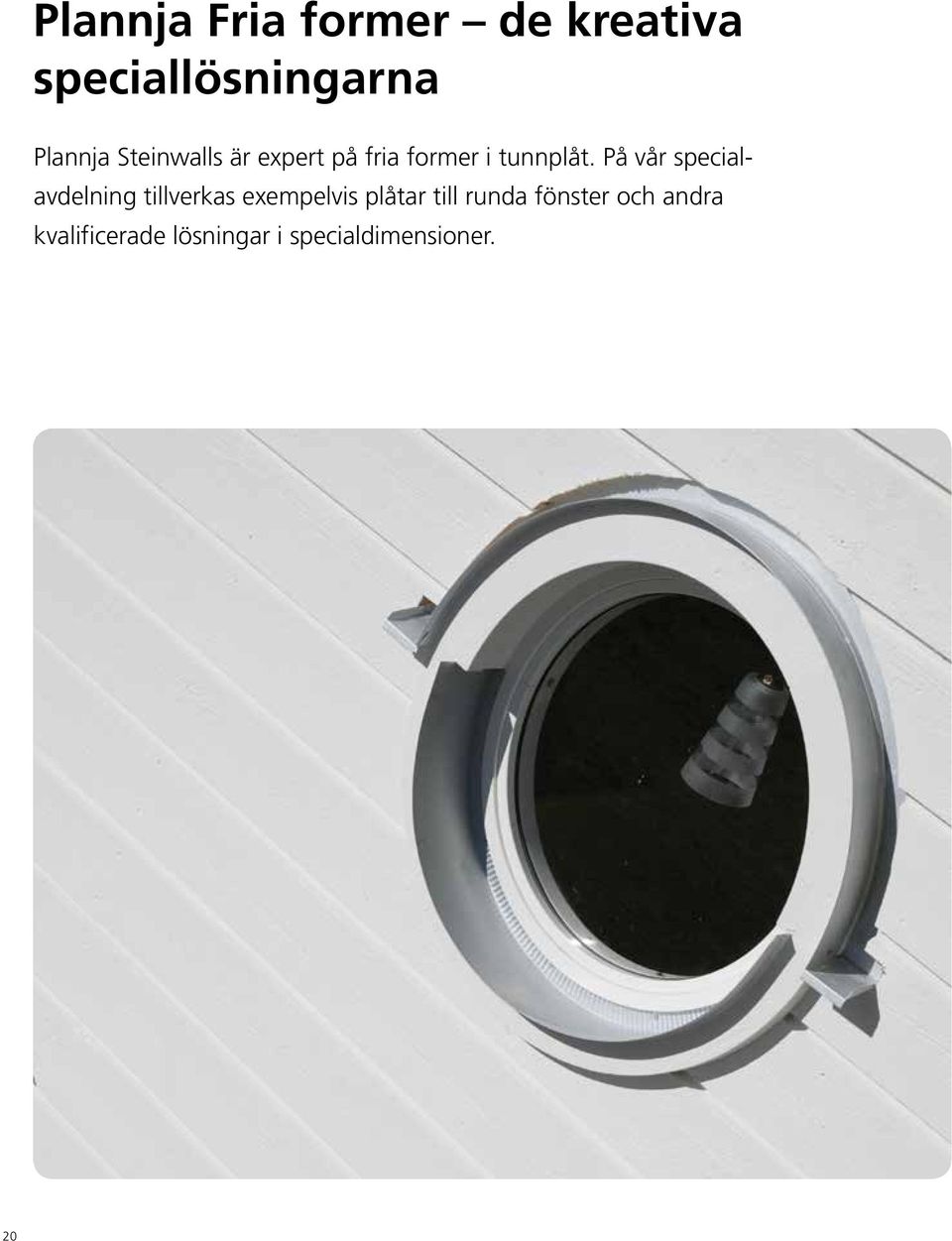

20 Plannja Fria former de kreativa speciallösningarna Plannja Steinwalls är expert på fria former i tunnplåt. På vår specialavdelning tillverkas exempelvis plåtar till runda fönster och andra kvalificerade lösningar i specialdimensioner. 20

21 PLANNJA FRIA FORMER Fönsterbleck och specialhörn i fria former. FÖNSTERBLECK OCH ÖVERBLECK TILL RUNT FÖNSTER FÖNSTERBLECK OCH ÖVERBLECK TILL DIAGONALSTÄLLT FÖNSTER 21

22

23

24 Tryck: Lule Grafiska, Luleå Plannja Steinwalls, Fröderydsvägen 17, Landsbro. Tel Fax Uppgifterna i denna trycksak hänför sig till tiden för publicering och avser att ge en allmän vägledning vid användandet av produkten. Reservation görs för ändringar till följd av löpande produktutveckling samt produktändringar under året. Angivna uppgifter och data får inte uppfattas som garantier utan särskild skriftlig bekräftelse. PLANNJA STEINWALLS 2015 JANUARI
