1 Plannja PRO Husfabriker Bleck & beslag Komplett sortiment för bleck och beslag

2 Delarna som skapar helheten! Plannja Originaltillbehör är tillverkade för att ditt tak och din takavvattning ska hålla i längden. I vårt stora sortiment hittar du allt från takprofiler och takgenomföringar; takstegar och gångbryggor; bleck och beslag; skruvar och tätband; ventilation och energisystem. Alla tillbehör är framtagna för att fungera ihop på bästa sätt.

3 UNIKA KUNDLÖSNINGAR TAKBESLAG 6 Väggbleck 8 Kupfront 9 Ränndalsplåt 10 Takbeslag Trend, Modern och Pannplåt 12 Takbeslag för papptak 17 FASADBLECK 18 Fönster-, midje- och tröskelbleck 19 FRIA FORMER 22 Fönsterbleck och specialhörn Fasadplåt 2 Takgenomföring 3 Fönsterbleck 4 Vindskivebeslag 5 Nock 6 Väggbleck 7 Solpaneler 8 Tak 9 Takavvattning 10 Takfotsbeslag 11 Ventilationshuv 12 Taksäkerhet 13 Underlagstak 14 Ränndalsplåt Tätningsband, Fästelement, Avloppshuv, Ventilationssystem

4

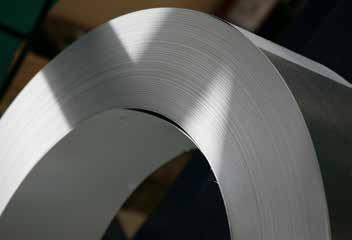

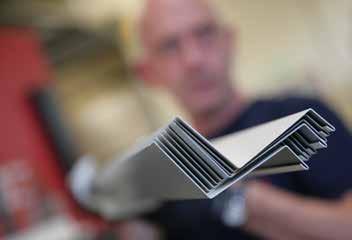

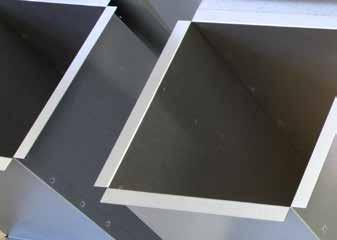

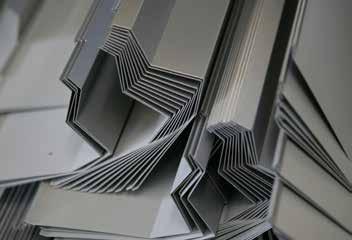

5 Unika kundlösningar för standard- och specialprodukter Plannja Steinwalls är proffs på tunnplåtsprodukter för industriellt byggande. Våra standard- och specialprodukter är utvecklade speciellt för småhusindustrin och andra tillverkare av husmoduler. Skräddarsydda lösningar Konceptet bygger på skräddarsydda paketlösningar, där vi integrerat alla detaljer som bidrar till att förenkla kundens produktionskedja från order och produktion till satsförpackat material för varje enskild husenhet. Produktion och hantverk Hos oss går rationell produktion hand i hand med klassiskt hantverkskunnande. Tillverkning med hantverkare, robotar och kant- och excenterpressar sker i företagets anläggning i Landsbro. Bleck, beslag och takgenomföringar tillverkas i belagd stålplåt, varmgalvaniserad plåt och aluzink. Sortimentet omfattar både typgodkänt standardprogram och kundanpassade speciallösningar. Material och beläggning Plannja tunnplåt är ett av marknadens starkaste och mest trygga byggnadsmaterial. Beläggningssystemet Plannja Hard Coat ger dessutom ett utmärkt skydd mot väder och vind och tidens tand. BLECK & BESLAG 5

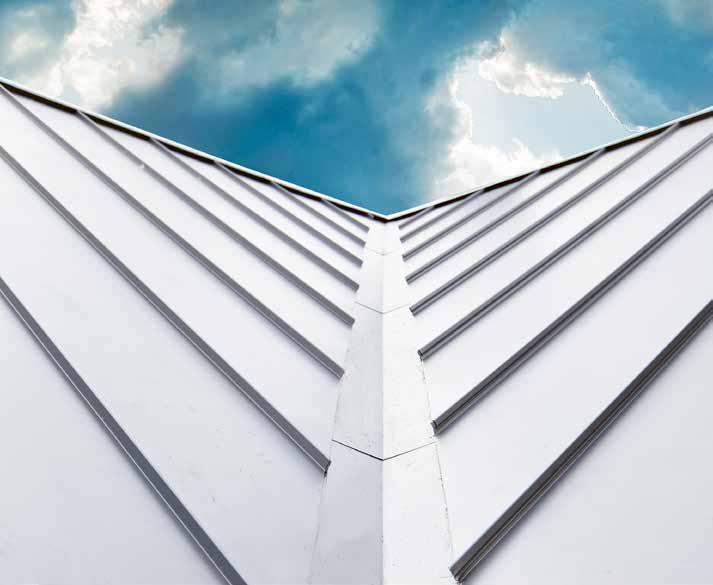

6 Plannja Takbeslag produkter som gör taket snyggt och tryggt Plannja Steinwalls erbjuder ett komplett standardsortiment av vindskivebeslag, takfotsbeslag, ränndalsplåt och andra takbeslag. Programmet innehåller flera modeller av hörn och nockar som gör montaget enkelt med snyggt resultat. Takbeslagen lagerhålls eller tillverkas på beställning med kort leveranstid. Vi tillverkar naturligtvis även specialutformade och särskilt måttanpassade takbeslag. 6 BLECK & BESLAG

7 PLANNJA TAKBESLAG STANDARD Takbeslag för betongpannor, lertegel samt Plannjas takpannor. VINDSKIVEBESLAG 140 / VINDSKIVENOCK 140 Längd = 2000 mm. Höger (klippta för överlappskarv). Täckande längd = 1900 mm Längd = 2000 mm. Vänster (klippta för överlappskarv). Täckande längd = 1900 mm Längd = 1000 mm. Passdel. Täckande längd = 1000 mm. Ställbar nock taklutningar TÄCKPLÅT 200 PULPETTAK / FASONLIST / FÄSTPLÅT Takplåtens längd = 2000 mm (klippta för överlappskarv). Täckande längd = 1900 mm Fasonlist för en snyggare finish. Fästplåt för säker infästning. PULPETHÖRN Bilden visar höger utförande. Höger och vänster efter taklutning. TAKFOTSBESLAG 116X70 Taklutning Bockvinkel Längd = 2000 mm (klippta för överlappskarv). Täckande längd = 1900 mm BLECK & BESLAG 7

8 PLANNJA TAKBESLAG STANDARD Väggbleck för betongpannor, lertegel samt Plannjas takpannor. VÄGGBLECK 150X150 Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. VÄGGBLECK 150X150 AVSLUT Bilden visar vänster utförande. Längd = 1950 mm. Höger (klippta för överlappsskarv). Täckande längd = 1850 mm. Längd = 1950 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1850 mm. VÄGGBLECKSNOCK 150X150 UNDRE VÄGGBLECK 210X150 Längd = 2000 mm. 8 BLECK & BESLAG

9 PLANNJA TAKBESLAG STANDARD Kupfront för betongpannor, lertegel samt Plannjas takpannor. KUPFRONT 150X200/FASONLIST Längd 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. KUPFRONTSHÖRN 150X200 Bilden visar vänster utförande. Höger och vänster efter taklutning UNDRE KUPFRONT 210X150 Längd = 2000 mm. FASONLISTER Bilden visar Fasonlist 2-kupig betongpanna Längd = 2000 mm. BLECK & BESLAG 9

10 PLANNJA TAKBESLAG STANDARD Ränndalsplåt för betongpannor, lertegel samt Plannjas takpannor. RÄNNDALSPLÅT 200 Längd = 2050 mm. RÄNNDALSPLÅT 200 AVSLUT Bilden visar utförande avslut konad. Längd = 1000 mm. Avslut konad Längd = 1000 mm. Kupavslut konad höger. Längd = 1000 mm. Kupavslut konad vänster. RÄNNDALSNOCK 200 Tillverkas efter taklutning. TILL EXEMPEL: Kupa 27 Hustak 45 Ränndalsnock 200, 27 x45 RÄNNDALSSKOPA Ränndalsskopa för avslut vid kupa (anpassas för typ av taktegel). 10 BLECK & BESLAG

11 PLANNJA TAKBESLAG STANDARD Ränndalsplåt för betongpannor, lertegel samt Plannjas takpannor. RÄNNDALSPLÅT 230 Längd = 2000 mm (konad för överlappskarv). RÄNNDALSNOCK 230 Tillverkas efter taklutning. TILL EXEMPEL: Kupa 27 Hustak 45 Ränndalsnock 230, 27 x45 UNDRE RÄNNDALSPLÅT 300X300 Längd = 2000 mm. EASY-FORM Universalt tätband i aluminium med helklistrande baksida. Easy-form är ett flexibelt material med bra vidhäftningsförmåga. För anslutningar på tak vid utsatta detaljer, där prefabricerade lösningar saknas. BLECK & BESLAG 11

12 PLANNJA TAKBESLAG STANDARD Takbeslag för Plannja Trend och Modern. VINDSKIVEBESLAG TREND/VINDSKIVENOCK TREND Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. Ställbar nock taklutningar VINDSKIVEBESLAG TREND MED GAVELLOCK Bilden visar höger utförande. Längd = 1000 mm. Höger (klippta för överlappsskarv). Täckande längd = 900 mm. Längd = 1000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 900 mm. GAVELLOCK TREND Höger Höger Vänster Vänster TAKFOTSBESLAG MODERN/TREND INKL SKARVPLÅT Längd = 2000 mm. Täckande längd = 2000 mm. 12 BLECK & BESLAG

13 PLANNJA TAKBESLAG STANDARD Beslag för Plannja Pannplåt. VINDSKIVEBESLAG 100 PANNPLÅT Längd = 2000mm. Höger (klippta för överlappskarv). Täckande längd = 1900 mm Längd = 2000mm. Vänster (klippta för överlappskarv). Täckande längd = 1900 mm STÄLLBAR VINDSKIVENOCK 100 PANNPLÅT Ställbar nock taklutningar BLECK & BESLAG 13

14 14 BLECK & BESLAG

15 PLANNJA TAKBESLAG STANDARD Beslag för Plannja Trend, Modern och Pannplåt. VÄGGBLECK TREND/VÄGGBLECKSNOCK TREND Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. KUPFRONTSHÖRN TREND Bilden visar höger utförande. Höger och vänster efter taklutning. NOCKPLÅT TREND Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. NOCKPLÅT PULPETTAK TREND Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. BLECK & BESLAG 15

16 PLANNJA TAKBESLAG STANDARD Beslag för Plannja Trend, Modern och Pannplåt. RÄNNDALSPLÅT 290 TREND Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1750 mm. RÄNNDALSPLÅT TREND FÖR HAKFALS Längd = 2000 mm NOCKSTÖD TREND 475 Längd = 450 mm. NOCKSTÖD TREND 275 Längd = 250 mm. 16 BLECK & BESLAG

17 PLANNJA TAKBESLAG STANDARD Takbeslag för papptak. VINDSKIVEBESLAG 60/45 Längd = 2000 mm. Höger (klippta för överlappsskarv). Täckande längd = 1900 mm. Längd = 2000 mm. Vänster (klippta för överlappsskarv). Täckande längd = 1900 mm. VINDSKIVENOCK 60/45 TAKFOTSBESLAG 200X70 Taklutning Bockvinkel Längd = 2000 mm (klippta för överlappsskarv). Täckande längd = 1900 mm. RÄNNDALSPLÅT 300X300 Längd = 2000 mm. Anpassningar för andra profiler samt speciallösningar mot förfrågan. BLECK & BESLAG 17

18 Plannja Fasadbleck proffssortiment för alla typer av hus och husmoduler Plannja Steinwalls breda bleckprogram omfattar bland annat fönster-, midje- och tröskelbleck. Blecken tillverkas på beställning med kort leveranstid. I denna produktgrupp blir varje kund unik med profiler i egen standard. Vår flexibla tillverkningsmetod innebär att produkten kan anpassas efter alla väggkonstruktioner. 18 BLECK & BESLAG

19 PLANNJA FASADBLECK STANDARD Fönsterbleck, midjebleck och tröskelbleck. FÖNSTERBLECK Exempel på fönsterbleck. FÖNSTERBLECK TRÄ - PROFIL TYP 1 Exempelbild på traditionell lösning. FÖNSTERBLECK PUTS - PROFIL TYP 2 Exempelbild på putsgavel. Vi tillverkar efter ert önskemål och typ av putsfasad. FÖNSTERBLECK - GAVEL TYP A FÖNSTERBLECK - GAVEL TYP B BLECK & BESLAG 19

20 PLANNJA FASADBLECK STANDARD Fönsterbleck, midjebleck och tröskelbleck. ÖVERBLECK Uppvikta gavlar enligt önskemål. MIDJEBLECK HÖRN Vi tillverkar inner/ytterhörn samt gavlar enligt önskemål. TRÖSKELBLECK Variabeln på tröskelbleck är stora, beroende på leverantör av dörr och placering i väggkonstruktion. Vi tillverkar efter Era önskemål och behov. TRÖSKELBLECK URKLIPPT BAKKANT OCH GAVEL Exempelbild på tröskbleck där bakkanten anpassas till intilliggande stolpe. 20 BLECK & BESLAG

21 PLANNJA FASADBLECK STANDARD Fönsterbleck, midjebleck och tröskelbleck. TRÖSKELBLECK SPÅRKANT OCH GAVEL Exempelbild på tröskelbleck. TRÖSKELBLECK UPPVIKT GAVEL Exempelbild på tröskelbleck. BLECK & BESLAG 21

22 Plannja Fria former de kreativa speciallösningarna Plannja Steinwalls är expert på fria former i tunnplåt. På vår specialavdelning tillverkas exempelvis plåtar till runda fönster och andra kvalificerade lösningar i specialdimensioner. 22 BLECK & BESLAG

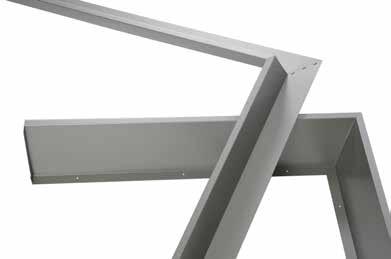

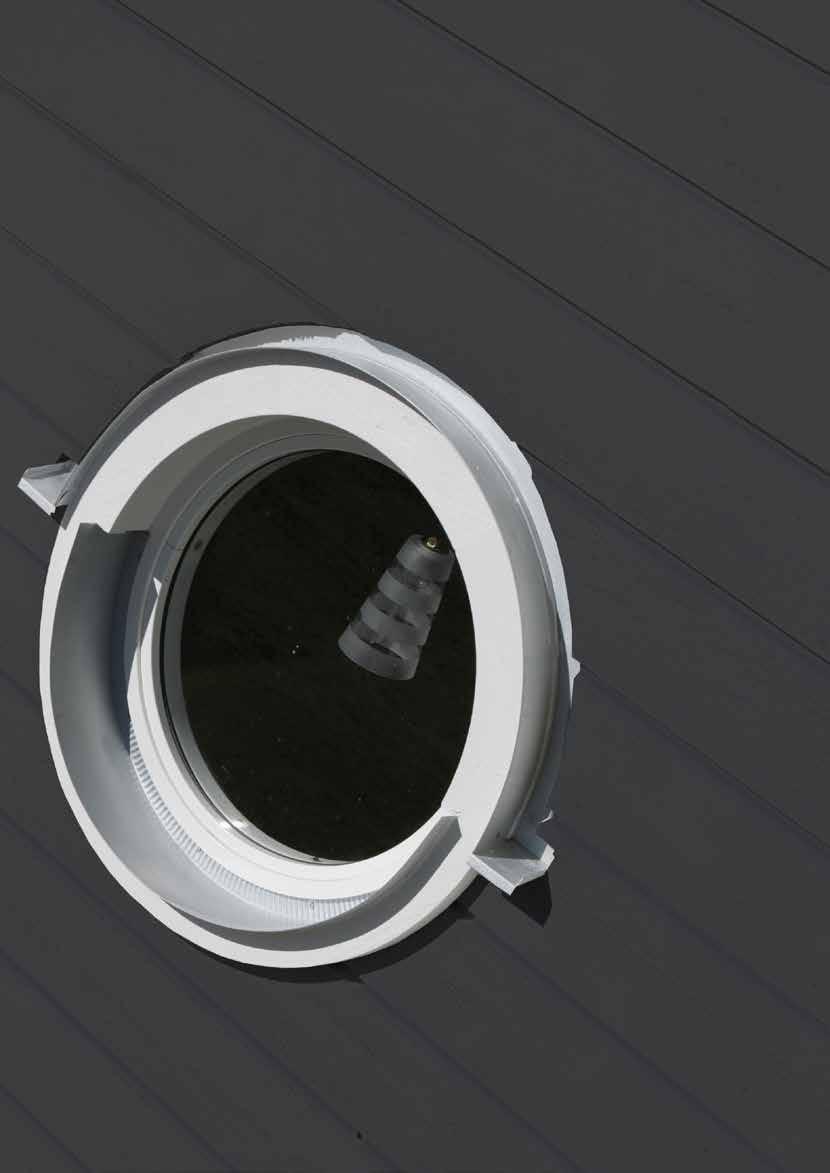

23 PLANNJA FRIA FORMER Fönsterbleck och specialhörn i fria former. FÖNSTERBLECK OCH ÖVERBLECK TILL RUNT FÖNSTER FÖNSTERBLECK OCH ÖVERBLECK TILL DIAGONALSTÄLLT FÖNSTER BLECK & BESLAG 23

24 CERTIFIERAT LEDNINGSSYSTEM ISO 9001 ISO Tryck: Lenanders Grafiska, Plannja Steinwalls, Fröderydsvägen 17, Landsbro. Tel Fax Uppgifterna i denna trycksak hänför sig till tiden för publicering och avser att ge en allmän vägledning vid användandet av produkten. Reservation görs för ändringar till följd av löpande produktutveckling samt produktändringar under året. Angivna uppgifter och data får inte uppfattas som garantier utan särskild skriftlig bekräftelse. Kulörillustrationer i våra trycksaker är att betrakta som vägledande. Begär plåtprover för korrekt kulöråtergivning. PLANNJA 2018 JANUARI
