Multisplit Air Conditioner Outdoor unit Free-match - Multisplit luftkonditionering utomhusdel Free-match

Transkript

1 MANUAL DRIFT- OCH SKÖTSELMANUAL Multisplit Air Conditioner Outdoor unit Free-match - Multisplit luftkonditionering utomhusdel Free-match Innova IMO18-28ANO Thank you for choosing Commercial Air Conditioners, please read this owner s manual carefully before operation and retain it for future reference. Tack för att du valt en modell av våra kommersiella luftkonditioneringsanläggningar. Läs användarhandboken noga innan användning och spara den för framtida bruk. DS228:1410 1

2 I linje med företagets policy med ständig produktutveckling kan de estetiska och dimensionella egenskaperna, tekniska data och tillbehör till denna apparat ändras utan föregående meddelande. Innehåll Drift och underhåll 3 Anslutningar 4 Varning 5 Namn på delar 6 Tekniska data 7 Arbetstemperaturområde för utomhusdel 7 Elektriska anslutningar 8-10 Installation av utomhusdel 11 Vakuumsugning 12 Underhåll 13 Installationsskiss 13 Kontroller efter installation 14 Produkterna i denna manual kan skilja sig från den aktuella produkten på olika punkter, vissa modeller har display, andra saknar display. Även storlek och placering av display kan skilja sig från manualens exempel. Överensstämmelse och användningsområde Läs den här bruksanvisningen noga innan du använder enheten och spar den för framtida bruk. Använd bara luftkonditioneringen enligt instruktionerna i denna manual. Dessa instruktioner är inte avsedda att täcka alla möjliga villkor och situationer. Som med alla hushållsapparater är sunt förnuft och försiktighet mycket viktigt vid installation, drift och underhåll. Släng inte denna produkt som osorterat avfall. Sådant avfall bör samlas in för särskild behandling. 2

3 Allmän information - Drift och underhåll Låt ej barn leka med apparaten. Rengöring och underhåll får inte göras av barn utan tillsyn. Anslut inte luftkonditioneringen till universaluttag. Detta kan orsaka brand. Koppla bort spänningsförsörjningen vid rengöring av luftkonditioneringen för att inte orsaka en elektrisk stöt. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller motsvarande behörig person för att undvika fara. Tvätta inte apparaten med vatten då detta kan orsaka elektriska stötar. Stänk inte vatten på inomhusenheten då detta kan orsaka elchock eller maskinskada. När filtret tagits bort skall lamellerna ej vidröras för att undvika personskador. Använd inte eld eller hårtork för att torka filtret för att undvika deformation eller brandfara. Underhåll måste utföras av kvalificerad personal annars kan det leda till person- eller maskinskador. Reparera inte luftkonditioneringen själv då det kan orsaka elektriska stötar eller skada. Vänligen kontakta din återförsäljare om du behöver reparera luftkonditioneringen. Stoppa inte fingrar eller föremål i luftintaget eller luftutblåset. Det kan orsaka personeller maskinskada. Blockera inte luftintag eller utblås. Detta kan skada anläggningen. Spill inte vatten på fjärrkontrollen då detta kan skada fjärrkontrollen. Om något av nedanstående inträffar, stäng av luftkonditioneringen och bryt spänningen omedelbart samt kontakta återförsäljaren eller kvalificerad personal för service. Nätsladden är överhettad eller skadad. Onormala ljud uppstår under drift. Säkringen löser ut ofta. Luftkonditioneringen avger bränd lukt. Om luftkonditioneringen körs under onormala förhållanden kan det orsaka bristfällig funktion, elstötar eller brand. När du startar eller stänger av apparaten via nödströmsbrytaren bör du använda ett isolerande föremål som ej är av metall. Trampa inte, eller placera tunga föremål på utomhusdelens övre panel. Det kan orsaka maskin- eller personskada. 3

4 Allmän information - Anslutningar Installationen skall utföras av kvalificerad personal, annars kan det leda till personskador eller maskinskador. Vid installation skall de elektriska säkerhetsföreskrifterna följas. Spänningsförsörjning och säkringar skall uppfylla lokala säkerhetsföreskrifter. Apparaten skall alltid anslutas via säkring. Vid fast installation skall en allpolig brytare med ett kontaktavstånd på minst 3mm vid alla poler användas. En luftstyrd strömbrytare med lämplig kapacitet skall installeras. Den luftstyrda strömbrytaren måste ha magnet- och värmeutlösning för att förhindra kortslutning och överbelastning. Luftkonditioneringen ska vara ordentligt jordad. Felaktig jordning kan orsaka elektriska stötar. Använd alltid en godkänd nätsladd. Se till att spänningsförsörjningen matchar kraven för luftkonditioneringen. Instabil spänningsförsörjning eller felkopplingar kan orsaka fel. Se till att nätsladdar av rätt sort ansluts innan du använder luftkonditioneringen. Anslut fas, nolla och jordkabel ordentligt i uttaget. Se till att stänga av spänningen innan du startar arbeten med el och säkerhet. Slå inte på spänningen innan installationen är helt klar. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller motsvarande behörig person för att undvika fara. Temperaturen i köldmediekretsen kommer att vara hög så håll kablar borta från kopparröret. Anläggningen skall installeras i enlighet med nationella installationsföreskrifter. Installationen ska endast utföras av behörig personal i enlighet med kraven i NEC och CEC. Luftkonditioneringen är en elektrisk anläggning av högsta klass. Den måste vara korrekt jordad av professionell personal med speciell jordningsutrustning. Se till att den alltid är ordentligt jordad, annars kan elektriska stötar uppstå. Den gul-gröna ledningen i luftkonditioneringen är jordkabeln vilken inte kan användas för andra ändamål. Jordningsmotståndet bör uppfylla nationella elektriska säkerhetsföreskrifter. Apparaten måste placeras så att stickkontakten enkelt går att nå. Alla elledningar i inomhusdelen och utomhusdelen skall anslutas av en fackman. Om längden på spänningskabeln är otillräcklig bör du kontakta leverantören för att skaffa en längre. Undvik att förlänga kabeln själv. För luftkonditioneringar med stickkontakt skall kontakten vara nåbar efter avslutad installation. För luftkonditioneringar med fast installation måste en säkerhetsbrytare installeras. Om du behöver flytta luftkonditioneringen till en annan plats skall detta göras av kvalificerad personal för att undvika personskador eller skador på anläggningen. Välj en plats som är utom räckhåll för barn och långt borta från djur eller växter. Om detta inte är möjligt bör ett stängsel eller staket uppföras i säkerhetssyfte. Inomhusdelen skall monteras nära väggen. 4

5 Om rök eller brandlukt uppstår skall anläggningen omedelbart stängas av och service tillkallas. Om anläggningen fortsätter att köras kan fel uppstå och orsaka brand eller elstötar. Anläggningen skall alltid skyddas via säkring. VARNING Spänningsförsörjningen måste vara utrustad med en luftstyrd strömbrytare med tillräcklig kapacitet. Anläggningen slås av och på enligt dina inställda önskemål. Slå inte manuellt av och på anläggningen upprepade gånger då detta kan skada anläggningen. Om anläggningen inte skall användas under en längre tid skall spänningen kopplas bort. Kapa aldrig nät- eller kontrollkablar. Om dessa är skadade skall de bytas ut av kvalificerad personal. Använd aldrig skadad eller ej godkänd nätsladd. Brand eller elektriska fel kan annars uppstå. Vid rengöring av anläggningen skall denna stängas av och göras spänningslös. Elfel eller andra skador kan annars uppstå. Kontrollera att stativet är starkt nog att bära utomhusdelens vikt. Damm och smuts kan annars överhetta anläggningen och orsaka brand. Anläggningens märkspänning är V, 50Hz. Om spänningen är för låg kan enheten börja vibrera kraftigt och skador på kylsystemet kan uppstå. Om spänningen är för hög kan skador uppstå på de elektriska kretsarna. Trampa inte, eller placera tunga föremål på utomhusdelens övre panel. Överhettning eller brand kan annars uppstå. Försök inte reparera luftkonditioneringen själv. Felaktiga reparationer kan leda till elstötar och brand. Jordning: Enheten måste vara ordentligt jordad. Jordkabeln skall anslutas till jordfästet på konstruktionen. Om detta är skadat kan det leda till maskin- eller personskador. Det kan orsaka maskin- eller personskada. 5

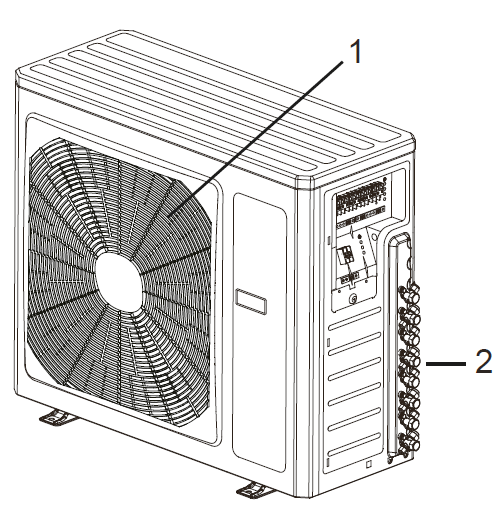

6 Namn på delar IMO18ANO: Varning Stäng av luftkonditioneringen och dra ur sladden innan rengöring för att undvika elstötar. Rengör aldrig anläggningen med rinnande vatten då skador på enheten kan uppstå. Använd aldrig brandfarliga vätskor såsom bensin eller thinner m.m för att rengöra anläggningen. Skador kan uppstå på enhetens yttre paneler. (Använd enbart en torr trasa för att rengöra kabinettet. Denna produkt skall ej kastas med övrigt hushållsavfall. För att återlämna den använda enheten bör du använda ditt lokala retur- och insamlingssystem eller kontakta återförsäljaren där produkten köptes. De kan ombesörja miljösäker återvinning av denna produkt. Temperaturen i köldmediekretsen kommer att vara hög så håll kablar borta från kopparröret. UTOMHUSDEL Nr Beskrivning 1 Utblåsgaller 2 Ventil Aktuell produkt kan skilja sig från ovanstående skiss, se den faktiska produkten. IMO24ANO, IMO28ANO Varning Om nätkabeln är skadad skall den bytas ut av tillverkaren, återförsäljaren eller liknande kvalificerad personal för att undvika skador på utrustning eller person. Stäng av luftkonditioneringen och dra ur sladden innan rengöring för att undvika elstötar. Rengör aldrig anläggningen med rinnande vatten då skador på enheten kan uppstå. Använd aldrig brandfarliga vätskor såsom bensin eller thinner m.m för att rengöra anläggningen. Skador kan uppstå på enhetens yttre paneler. (Använd enbart en torr trasa för att rengöra kabinettet. Denna produkt skall ej kastas med övrigt hushållsavfall. För att återlämna den använda enheten bör du använda ditt lokala retur- och insamlingssystem eller kontakta återförsäljaren där produkten köptes. De kan ombesörja miljösäker återvinning av denna produkt. Temperaturen i köldmediekretsen kommer att vara hög så håll kablar borta från kopparröret. UTOMHUSDEL Nr Beskrivning 1 Utblåsgaller 2 Ventil Aktuell produkt kan skilja sig från ovanstående skiss, se den faktiska produkten. 6

7 Tekniska data Modell IMO18ANO Elektriska data Strömförsörjning V~,50Hz Säkring eller luftstyrd strömbrytare 20 Minsta tvärsnittsarea nätsladd 2.5 mm 2 Storlekar och fritt utrymme B 890 mm D 380 mm H 790 mm Modell Elektriska data Strömförsörjning IMO24ANO, IMO28ANO V~,50Hz Säkring eller luftstyrd strömbrytare 25 Minsta tvärsnittsarea nätsladd 2.5 mm 2 Storlekar och fritt utrymme B 920 mm D 380 mm H 790 mm Arbetstemperaturområde utomhusdel Inomhussida DB/WB ( C) Utomhussida DB/WB ( C) Maximal kylning 32/23 43/26 Maximal uppvärmning 27/- 24/18 Temperaturområdet (utomhus) för drift av enheter för endast kylning är -15 C ~43 C, och för enheter med värmepump -15 C ~ 24 C. 7

8 Elektriska anslutningar IMO18ANO 1. Ta bort handtaget på höger sida av utomhusdelen (en skruv). 2. Anslut elkabeln till plintarna och dra åt anslutningsskruvarna. Ledningsdragningen skall motsvara inomhusdelens. 3. Sätt tillbaka kabelklämman och dra åt den. 4. Kontrollera att kablaget sitter ordentligt. 5. Montera tillbaka handtaget. Handtag Till strömförsörjning En luftstyrd strömbrytare med lämplig kapacitet skall installeras. Den luftstyrda strömbrytareen måste ha magnet- och värmeutlösning för att förhindra kortslutning och överbelastning. (Endast säkring skall ej användas som skydd). Luftkonditionering IMO18ANO Avsäkring 20A Vid fast installation skall en allpolig brytare med ett kontaktavstånd på minst 3mm vid alla poler användas. Felaktig elanslutning kan orsaka fel i de elektriska komponenterna. Efter att kablaget anslutits skall detta kontrolleras så att det finns ett visst mellanrum mellan de olika ledarna. Anslutna rör och elledningar skall överensstämma mellan enhet A och B. Anläggningen skall installeras i enlighet med nationella installationsföreskrifter. Notera: Aktuell produkt kan skilja sig från ovanstående skiss, se den faktiska produkten. 8

9 Elektriska anslutningar IMO24ANO 1. Ta bort handtaget på höger sida av utomhusdelen (en skruv). 2. Anslut elkabeln till plintarna och dra åt anslutningsskruvarna. Ledningsdragningen skall motsvara inomhusdelens. 3. Sätt tillbaka kabelklämman och dra åt den. 4. Kontrollera att kablaget sitter ordentligt. 5. Montera tillbaka handtaget. Till strömförsörjning Handtag Utomhusdel Inomhusdel En luftstyrd strömbrytare med lämplig kapacitet skall installeras. Den luftstyrd strömbrytaren måste ha magnet- och värmeutlösning för att förhindra kortslutning och överbelastning. (Endast säkring skall ej användas som skydd). Luftkonditionering IMO24ANO Avsäkring 25A Vid fast installation skall en allpolig brytare med ett kontaktavstånd på minst 3mm vid alla poler användas. Felaktig elanslutning kan orsaka fel i de elektriska komponenterna. Efter att kablaget anslutits skall detta kontrolleras så att det finns ett visst mellanrum mellan de olika ledarna. Anslutna rör och elledningar skall överensstämma mellan enhet A, B och C. Anläggningen skall installeras i enlighet med nationella installationsföreskrifter. Notera: Aktuell produkt kan skilja sig från ovanstående skiss, se den faktiska produkten. 9

10 Elektriska anslutningar IMO28ANO 1. Ta bort handtaget på höger sida av utomhusdelen (en skruv). 2. Anslut elkabeln till plintarna och dra åt anslutningsskruvarna. Ledningsdragningen skall motsvara inomhusdelens. 3. Sätt tillbaka kabelklämman och dra åt den. 4. Kontrollera att kablaget sitter ordentligt. 5. Montera tillbaka handtaget. Till strömförsörjning Inomhusdel Handtag Utomhusdel En luftstyrd strömbrytare med lämplig kapacitet skall installeras. Den luftstyrd strömbrytaren måste ha magnet- och värmeutlösning för att förhindra kortslutning och överbelastning. (Endast säkring skall ej användas som skydd). Luftkonditionering IMO28ANO Avsäkring 25A Vid fast installation skall en allpolig brytare med ett kontaktavstånd på minst 3mm vid alla poler användas. Felaktig elanslutning kan orsaka fel i de elektriska komponenterna. Efter att kablaget anslutits skall detta kontrolleras så att det finns ett visst mellanrum mellan de olika ledarna. Anslutna rör och elledningar skall överensstämma mellan enhet A, B, C och D. Anläggningen skall installeras i enlighet med nationella installationsföreskrifter. Notera: Aktuell produkt kan skilja sig från ovanstående skiss, se den faktiska produkten. 10

11 Installation av utomhusdel Installationsplats Använd skruvar för att fästa enheten på ett plant och stabilt underlag. Vid montering av enheten på en vägg eller i tak, se till att stativet sitter fast ordentligt så att det inte kan röra sig i händelse av kraftiga vibrationer eller starka vindar. Installera inte utomhusdelen i en grop eller vid luftintag/utblås. Rörinstallation Använd rör och utrustning lämpade för köldmedium av typen R410A. Modeller(m) 14Kx2 18Kx2 24Kx2 24Kx3 28Kx4 Maximal längd anslutningsrör Maximal längd anslutningsrör (Enkel utomhusdel) Inomhusdelarnas sammanlagda kapacitet skall vara mellan 50%-150% av utomhusdelens. Köldmedierörens längd skall inte överstiga 5m (14K&18K &24Kx2) respektive 10m (24Kx3&28K). Vira in alla köldmedierör och kopplingar. Dra åt kopplingarna med hjälp av två fasta nycklar i motgående riktningar. OBS: Installationen ska endast utföras av behörig personal i enlighet med kraven i NEC och CEC. Installera dräneringsanslutningen och dräneringsslangen (endast för modeller med värmepump) Kondens bildas och rinner ut från utomhusdelen när anläggningen är i drift i värmeläge. För att inte störa grannar och för att skydda miljön skall en dräneringsanslutning och slang installeras för att leda bort kondensvattnet. Montera dräneringsanslutningen tillsammans med gummibrickan på utomhusenhetens chassi och anslut en dräneringsslang, som visas på bilden. 11

12 Vakuumsugning Fuktig luft som finns kvar i kylsystemet kan orsaka kompressorfel. Efter att ha anslutit inomhus- och utomhusdelarna skall luft och fukt tömmas från köldmediekretsen med hjälp av en vakuumpump. 1. Skruva loss och ta bort ventilhattarna från 2- och 3-vägsventilerna. 2. Skruva loss och ta bort ventilhatten från serviceventilen. 3. Anslut vakuumpumpens slang till serviceventilen. 4. Kör vakuumpumpen i minuter tills ett absolut vakuum på 10mm Hg har uppnåtts. 5. Samtidigt som vakuumpumpen arbetar, stäng lågtrycksratten på vakuumkopplingen. Stoppa vakuumpumpen. 6. Öppna 2-vägsventilen genom att vrida ratten 1/4 varv och stäng den efter 10 sekunder. Kontrollera alla kopplingar och skarvar med hjälp av såpvatten eller läckagetestare. 7. Öppna 2- och 3-vägsventilerna helt. Ta bort vakuumslangen. 8. Ersätt och dra åt alla ventillhattar. Diameter (mm) Åtdragningsmoment (N.m) Φ Φ Φ Φ Φ K enhet måste installeras på inomhusdelen omvandlingskoppling Serviceventil Vrid Dra åt Inomhusdel Flödesriktning köldmedium 3-vägsventil Ventilhatt Vrid för att öppna helt Vrid Dra åt 2-vägsventil Öppna 1/4 varv Vrid för att öppna helt Ventilhatt Vrid Dra åt Anslut till inomhusdelen 12

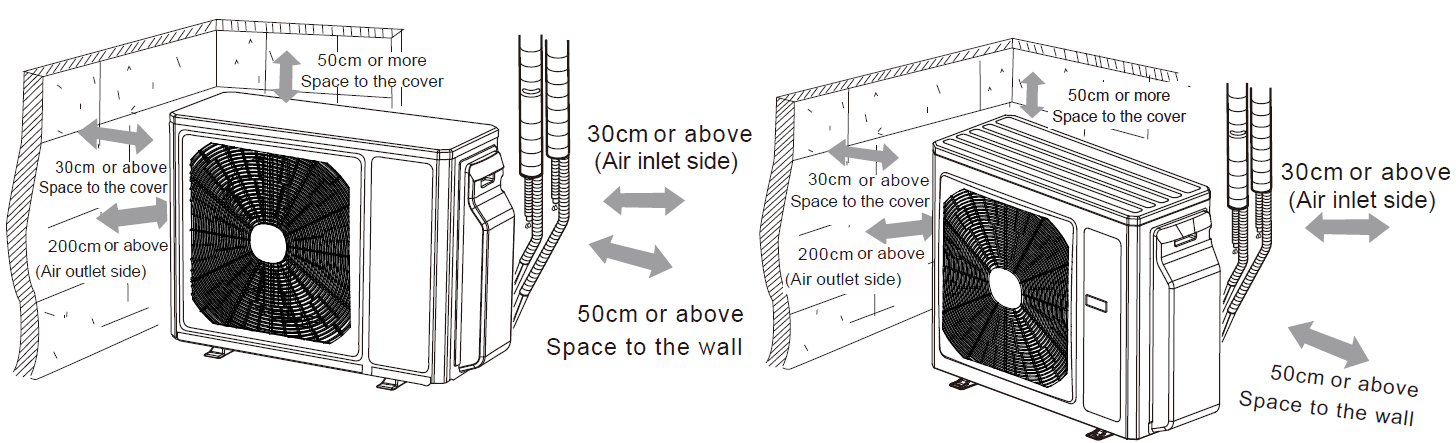

13 Underhåll Använd lämplig utrustnng för köldmedium av typen R410A. Använd inget annat köldmedium än R410A. Använd inte mineralbaserade oljor för att rengöra enheten. Installationsskiss Installationen skall utföras av utbildad och kvalificerad personal i enlighet med denna manual. Kontakta din återförsäljare innan installation för att undvika fel på anläggningen p.g.a dålig installation. Innan transport av enheterna skall kvalificerad personal rådfrågas. Tillse att rekommenderat fritt utrymme finns runt enheterna. IMO18ANO IMO24-28ANO Minst 30cm utrymme till enheten Minst 50cm utrymme till enheten Minst 30cm (Inloppssida) Minst 30cm utrymme till enheten Minst 50cm utrymme till enheten Minst 30cm (Inloppssida) Minst 200cm (Utblåssida) Minst 50cm utrymme till väggen Minst 200cm (Utblåssida) Minst 50cm utrymme till väggen 13

14 Kontroller efter installation Kontrollera Är installationen ordentligt gjord? Har läckagetest utförts? Är enheterna ordentligt isolerade? Rinner kondensvattnet ordentligt? Överensstämmer spänningen med spänningen på märkskylten? Är rör och slangar korrekt installerade? Är enheten ordentligt jordad? Överensstämmer kablaget med specifikationerna? Finns några hinder i närheten av luftinlopp- eller utblås? Har köldmedierörens längd och köldmediemängd dokumenterats? Problem vid felaktig installation Enheten kan droppa, vibrera eller orsaka oljud. Kyl- eller värmeeffekten kan vara otillfredsställande. Kondens och vattendroppar kan uppstå. Kondens och vattendroppar kan uppstå. Enheten kan gå sönder eller så kan vissa komponenter förstöras. Enheten kan gå sönder eller så kan vissa komponenter förstöras. Risk för strömläckage. Enheten kan gå sönder eller så kan vissa komponenter förstöras. Enheten kan gå sönder eller så kan vissa komponenter förstöras. Det kan vara svårt att avgöra köldmediemängden. 14

15 Egna noteringar 15

16 Vi förbehåller oss rätten att ändra utförande eller specifikation utan föregående meddelande. Vi reserverar oss för ev tryckfel. Ahlsell Sverige AB Liljeholmsvägen Stockholm Sweden Telefon: +46 (0) Fax: +46 (0) Web: 16
