1 HKTS 9/16 Hemmabiosystem Bruksanvisning Svenska

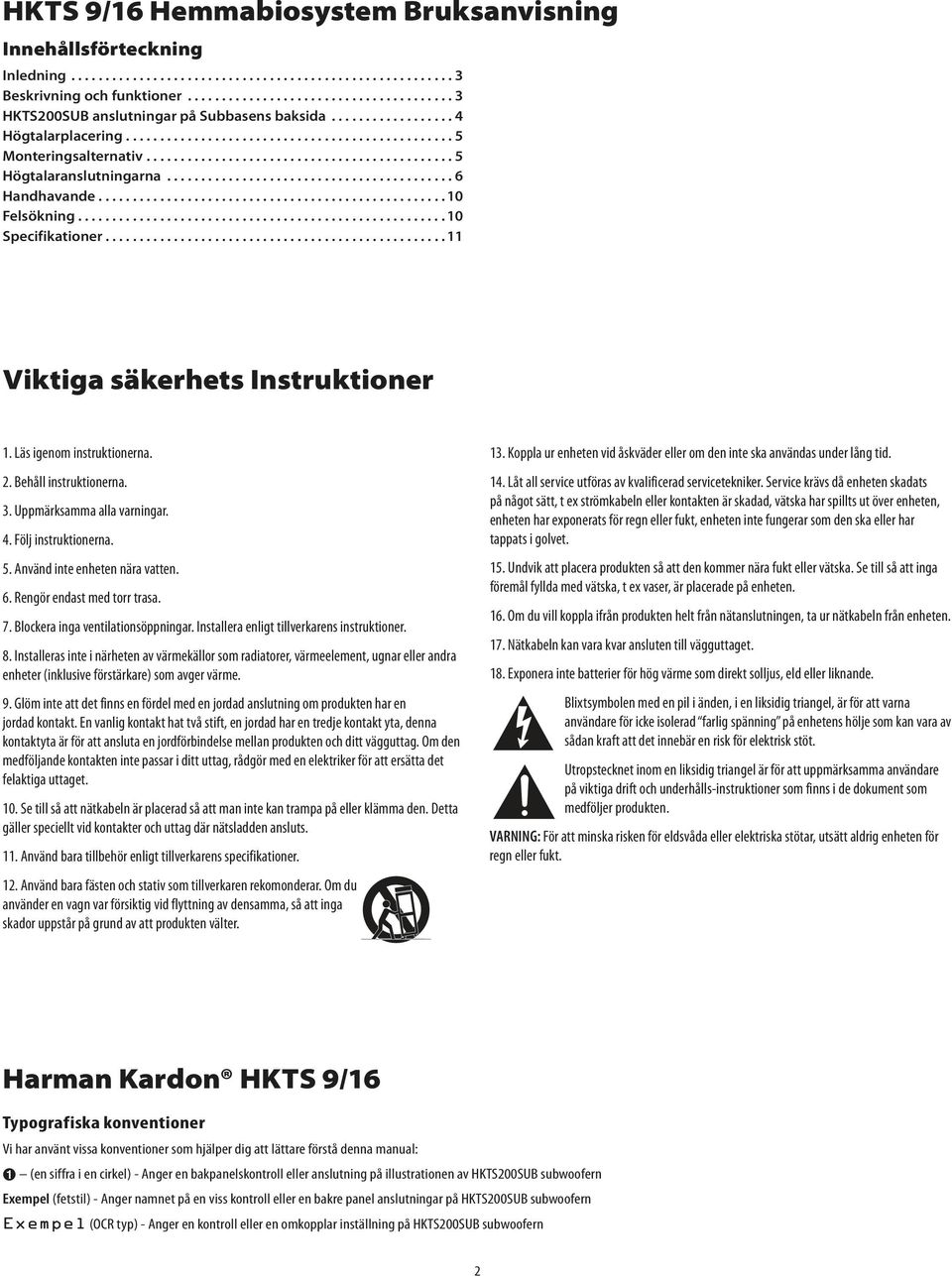

2 HKTS 9/16 Hemmabiosystem Bruksanvisning Innehållsförteckning Inledning...3 Beskrivning och funktioner...3 HKTS200SUB anslutningar på Subbasens baksida...4 Högtalarplacering...5 Monteringsalternativ...5 Högtalaranslutningarna...6 Handhavande Felsökning Specifikationer Viktiga säkerhets Instruktioner 1. Läs igenom instruktionerna. 2. Behåll instruktionerna. 3. Uppmärksamma alla varningar. 4. Följ instruktionerna. 5. Använd inte enheten nära vatten. 6. Rengör endast med torr trasa. 7. Blockera inga ventilationsöppningar. Installera enligt tillverkarens instruktioner. 8. Installeras inte i närheten av värmekällor som radiatorer, värmeelement, ugnar eller andra enheter (inklusive förstärkare) som avger värme. 9. Glöm inte att det finns en fördel med en jordad anslutning om produkten har en jordad kontakt. En vanlig kontakt hat två stift, en jordad har en tredje kontakt yta, denna kontaktyta är för att ansluta en jordförbindelse mellan produkten och ditt vägguttag. Om den medföljande kontakten inte passar i ditt uttag, rådgör med en elektriker för att ersätta det felaktiga uttaget. 10. Se till så att nätkabeln är placerad så att man inte kan trampa på eller klämma den. Detta gäller speciellt vid kontakter och uttag där nätsladden ansluts. 11. Använd bara tillbehör enligt tillverkarens specifikationer. 12. Använd bara fästen och stativ som tillverkaren rekomonderar. Om du använder en vagn var försiktig vid flyttning av densamma, så att inga skador uppstår på grund av att produkten välter. 13. Koppla ur enheten vid åskväder eller om den inte ska användas under lång tid. 14. Låt all service utföras av kvalificerad servicetekniker. Service krävs då enheten skadats på något sätt, t ex strömkabeln eller kontakten är skadad, vätska har spillts ut över enheten, enheten har exponerats för regn eller fukt, enheten inte fungerar som den ska eller har tappats i golvet. 15. Undvik att placera produkten så att den kommer nära fukt eller vätska. Se till så att inga föremål fyllda med vätska, t ex vaser, är placerade på enheten. 16. Om du vill koppla ifrån produkten helt från nätanslutningen, ta ur nätkabeln från enheten. 17. Nätkabeln kan vara kvar ansluten till vägguttaget. 18. Exponera inte batterier för hög värme som direkt solljus, eld eller liknande. Blixtsymbolen med en pil i änden, i en liksidig triangel, är för att varna användare för icke isolerad farlig spänning på enhetens hölje som kan vara av sådan kraft att det innebär en risk för elektrisk stöt. Utropstecknet inom en liksidig triangel är för att uppmärksamma användare på viktiga drift och underhålls-instruktioner som finns i de dokument som medföljer produkten. VARNING: För att minska risken för eldsvåda eller elektriska stötar, utsätt aldrig enheten för regn eller fukt. Harman Kardon HKTS 9/16 Typografiska konventioner Vi har använt vissa konventioner som hjälper dig att lättare förstå denna manual: (en siffra i en cirkel) - Anger en bakpanelskontroll eller anslutning på illustrationen av HKTS200SUB subwoofern Exempel (fetstil) - Anger namnet på en viss kontroll eller en bakre panel anslutningar på HKTS200SUB subwoofern Exempel (OCR typ) - Anger en kontroll eller en omkopplar inställning på HKTS200SUB subwoofern 2

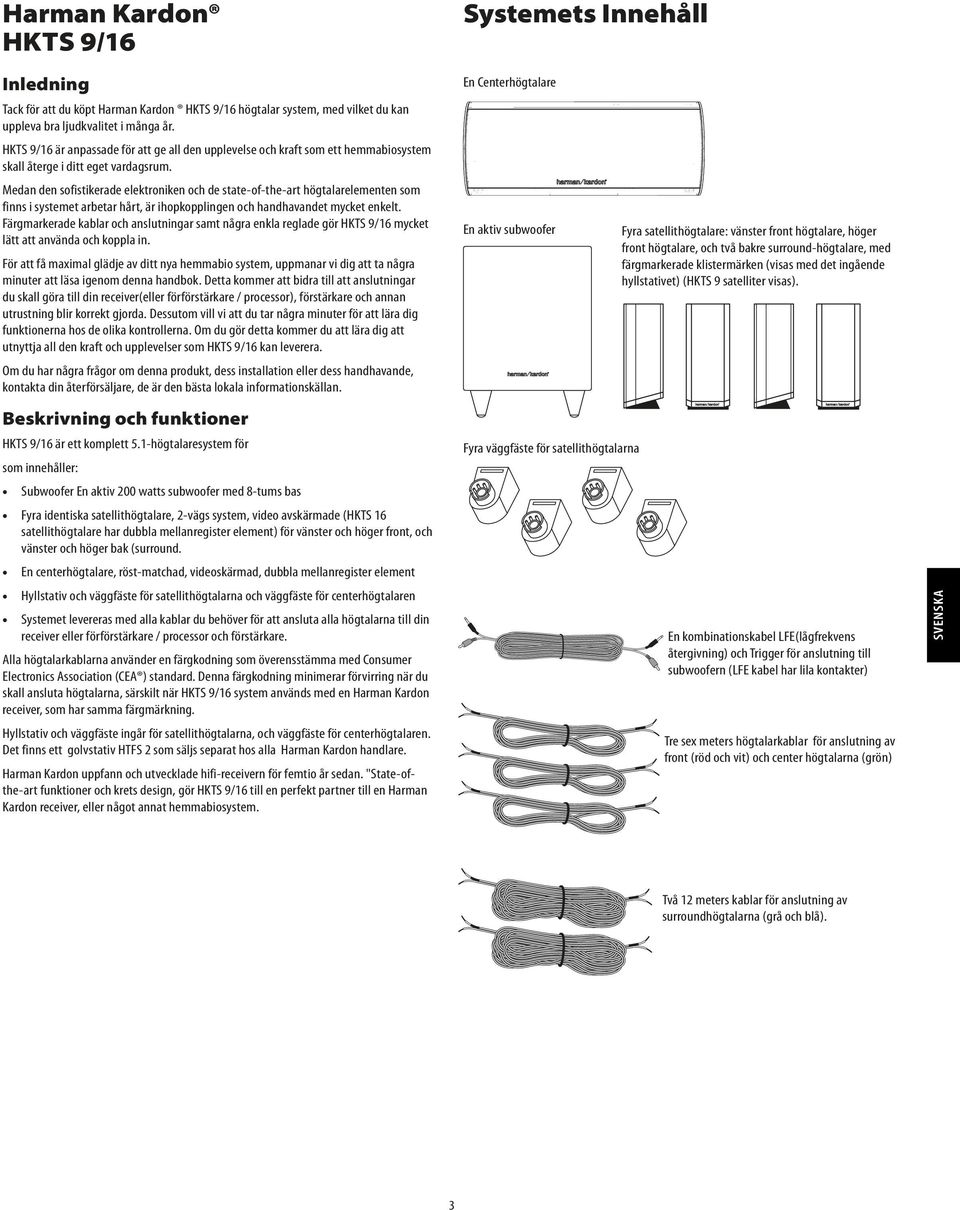

3 Harman Kardon HKTS 9/16 Systemets Innehåll Inledning Tack för att du köpt Harman Kardon HKTS 9/16 högtalar system, med vilket du kan uppleva bra ljudkvalitet i många år. HKTS 9/16 är anpassade för att ge all den upplevelse och kraft som ett hemmabiosystem skall återge i ditt eget vardagsrum. Medan den sofistikerade elektroniken och de state-of-the-art högtalarelementen som finns i systemet arbetar hårt, är ihopkopplingen och handhavandet mycket enkelt. Färgmarkerade kablar och anslutningar samt några enkla reglade gör HKTS 9/16 mycket lätt att använda och koppla in. För att få maximal glädje av ditt nya hemmabio system, uppmanar vi dig att ta några minuter att läsa igenom denna handbok. Detta kommer att bidra till att anslutningar du skall göra till din receiver(eller förförstärkare / processor), förstärkare och annan utrustning blir korrekt gjorda. Dessutom vill vi att du tar några minuter för att lära dig funktionerna hos de olika kontrollerna. Om du gör detta kommer du att lära dig att utnyttja all den kraft och upplevelser som HKTS 9/16 kan leverera. Om du har några frågor om denna produkt, dess installation eller dess handhavande, kontakta din återförsäljare, de är den bästa lokala informationskällan. Beskrivning och funktioner HKTS 9/16 är ett komplett 5.1-högtalaresystem för som innehåller: Subwoofer En aktiv 200 watts subwoofer med 8-tums bas Fyra identiska satellithögtalare, 2-vägs system, video avskärmade ( HKTS 16 satellithögtalare har dubbla mellanregister element) för vänster och höger front, och vänster och höger bak (surround. En centerhögtalare, röst-matchad, videoskärmad, dubbla mellanregister element Hyllstativ och väggfäste för satellithögtalarna och väggfäste för centerhögtalaren Systemet levereras med alla kablar du behöver för att ansluta alla högtalarna till din receiver eller förförstärkare / processor och förstärkare. Alla högtalarkablarna använder en färgkodning som överensstämma med Consumer Electronics Association (CEA ) standard. Denna färgkodning minimerar förvirring när du skall ansluta högtalarna, särskilt när HKTS 9/16 system används med en Harman Kardon receiver, som har samma färgmärkning. Hyllstativ och väggfäste ingår för satellithögtalarna, och väggfäste för centerhögtalaren. Det finns ett golvstativ HTFS 2 som säljs separat hos alla Harman Kardon handlare. Harman Kardon uppfann och utvecklade hifi-receivern för femtio år sedan. "State-ofthe-art funktioner och krets design, gör HKTS 9/16 till en perfekt partner till en Harman Kardon receiver, eller något annat hemmabiosystem. En Centerhögtalare En aktiv subwoofer Fyra väggfäste för satellithögtalarna Fyra satellithögtalare: vänster front högtalare, höger front högtalare, och två bakre surround-högtalare, med färgmarkerade klistermärken (visas med det ingående hyllstativet) (HKTS 9 satelliter visas). En kombinationskabel LFE(lågfrekvens återgivning) och Trigger för anslutning till subwoofern (LFE kabel har lila kontakter) Tre sex meters högtalarkablar för anslutning av front (röd och vit) och center högtalarna (grön) SVENSKA Två 12 meters kablar för anslutning av surroundhögtalarna (grå och blå). 3

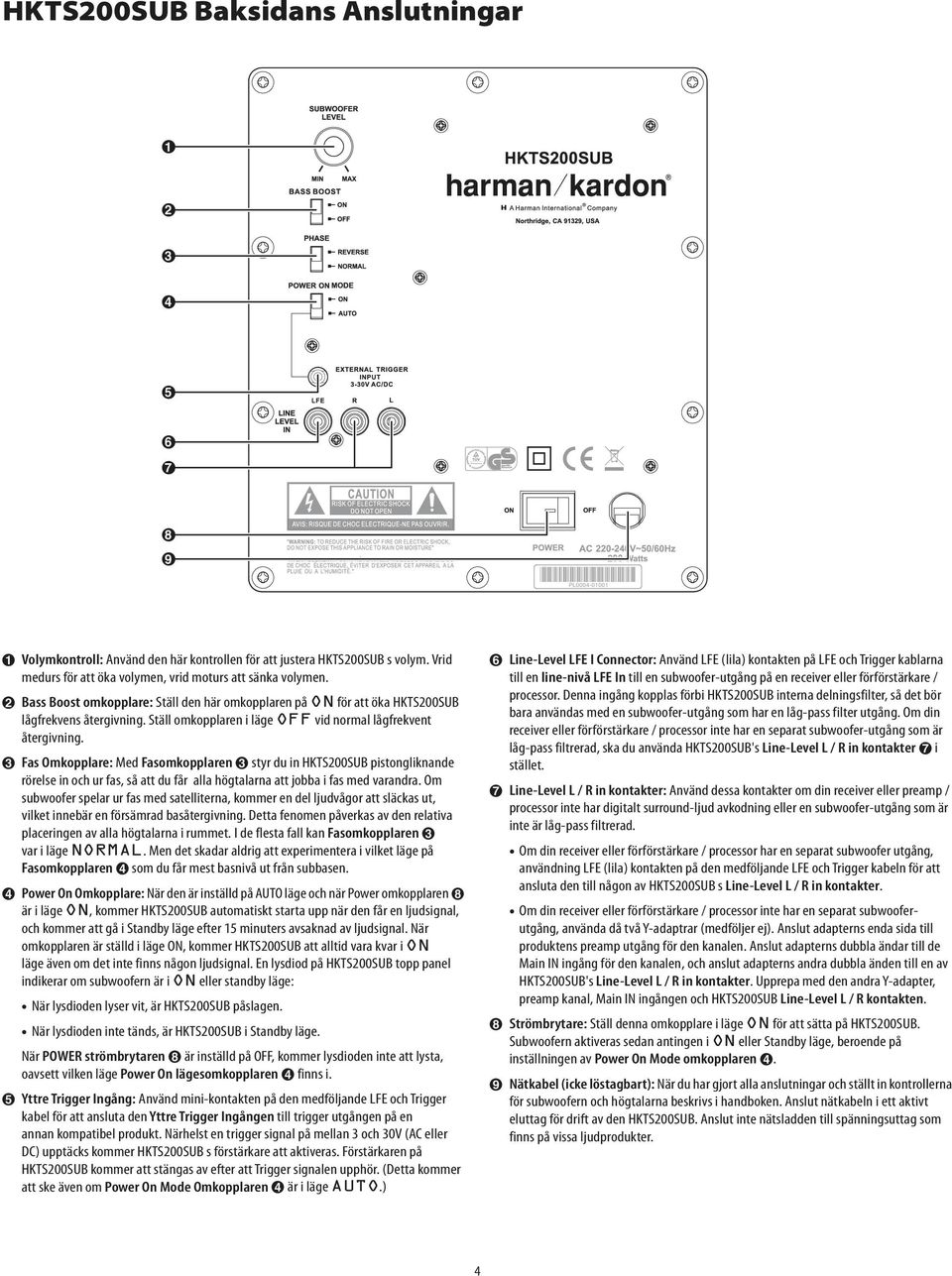

4 PL HKTS200SUB Baksidans Anslutningar Volymkontroll: Använd den här kontrollen för att justera HKTS200SUB s volym. Vrid medurs för att öka volymen, vrid moturs att sänka volymen. 1. Bass Boost omkopplare: Ställ den här omkopplaren på ON för att öka HKTS200SUB lågfrekvens återgivning. Ställ omkopplaren i läge OFF vid normal lågfrekvent återgivning. 2. Fas Omkopplare: Med Fasomkopplaren 2 styr du in HKTS200SUB pistongliknande rörelse in och ur fas, så att du får alla högtalarna att jobba i fas med varandra. Om subwoofer spelar ur fas med satelliterna, kommer en del ljudvågor att släckas ut, vilket innebär en försämrad basåtergivning. Detta fenomen påverkas av den relativa placeringen av alla högtalarna i rummet. I de flesta fall kan Fasomkopplaren 2 var i läge NORMAL. Men det skadar aldrig att experimentera i vilket läge på Fasomkopplaren 3 som du får mest basnivå ut från subbasen. 3. Power On Omkopplare: När den är inställd på AUTO läge och när Power omkopplaren 7 är i läge ON, kommer HKTS200SUB automatiskt starta upp när den får en ljudsignal, och kommer att gå i Standby läge efter 15 minuters avsaknad av ljudsignal. När omkopplaren är ställd i läge ON, kommer HKTS200SUB att alltid vara kvar i ON läge även om det inte finns någon ljudsignal. En lysdiod på HKTS200SUB topp panel indikerar om subwoofern är i ON eller standby läge: När lysdioden lyser vit, är HKTS200SUB påslagen. När lysdioden inte tänds, är HKTS200SUB i Standby läge. När POWER strömbrytaren 7 är inställd på OFF, kommer lysdioden inte att lysta, oavsett vilken läge Power On lägesomkopplaren 3 finns i. 4. Yttre Trigger Ingång: Använd mini-kontakten på den medföljande LFE och Trigger kabel för att ansluta den Yttre Trigger Ingången till trigger utgången på en annan kompatibel produkt. Närhelst en trigger signal på mellan 3 och 30V (AC eller DC) upptäcks kommer HKTS200SUB s förstärkare att aktiveras. Förstärkaren på HKTS200SUB kommer att stängas av efter att Trigger signalen upphör. (Detta kommer att ske även om Power On Mode Omkopplaren 3 är i läge AUTO.) 5. Line-Level LFE I Connector: Använd LFE (lila) kontakten på LFE och Trigger kablarna till en line-nivå LFE In till en subwoofer-utgång på en receiver eller förförstärkare / processor. Denna ingång kopplas förbi HKTS200SUB interna delningsfilter, så det bör bara användas med en subwoofer-utgång som har en låg-pass filter utgång. Om din receiver eller förförstärkare / processor inte har en separat subwoofer-utgång som är låg-pass filtrerad, ska du använda HKTS200SUB's Line-Level L / R in kontakter 6 i stället. 6. Line-Level L / R in kontakter: Använd dessa kontakter om din receiver eller preamp / processor inte har digitalt surround-ljud avkodning eller en subwoofer-utgång som är inte är låg-pass filtrerad. Om din receiver eller förförstärkare / processor har en separat subwoofer utgång, användning LFE (lila) kontakten på den medföljande LFE och Trigger kabeln för att ansluta den till någon av HKTS200SUB s Line-Level L / R in kontakter. Om din receiver eller förförstärkare / processor inte har en separat subwooferutgång, använda då två Y-adaptrar (medföljer ej). Anslut adapterns enda sida till produktens preamp utgång för den kanalen. Anslut adapterns dubbla ändar till de Main IN ingång för den kanalen, och anslut adapterns andra dubbla änden till en av HKTS200SUB's Line-Level L / R in kontakter. Upprepa med den andra Y-adapter, preamp kanal, Main IN ingången och HKTS200SUB Line-Level L / R kontakten. 7. Strömbrytare: Ställ denna omkopplare i läge ON för att sätta på HKTS200SUB. Subwoofern aktiveras sedan antingen i ON eller Standby läge, beroende på inställningen av Power On Mode omkopplaren Nätkabel (icke löstagbart): När du har gjort alla anslutningar och ställt in kontrollerna för subwoofern och högtalarna beskrivs i handboken. Anslut nätkabeln i ett aktivt eluttag för drift av den HKTS200SUB. Anslut inte nätsladden till spänningsuttag som finns på vissa ljudprodukter. 4

5 Högtalarplaceringen Färgkodning System HKTS 9/16 använder en färgkodning som införts av CEA att göra inställningen av ditt hem system så enkelt som möjligt. Systemet levereras med ett antal olikfärgade markeringsremsor som du placerar på varje kabel i den änden som skall anslutas till högtalarterminalerna, se tabellen nedanför. Det spelar inte någon roll vilken satelitthögtalare du väljer de är alla lika. (Center och sub är redan märkta). Placera de två surroundhögtalarna något bakom lyssnings positionen. Helst skall de riktas mot varandra och vara placerade på en nivå högre än lyssnarens öron. Om detta inte möjligt, kan de placeras på väggen bakom lyssnaren, riktade framåt. The surround speakers should not call attention to themselves. Experiment with their placement until you hear a diffuse, ambient sound accompanying the main program material heard in the front speakers. Högtalar Position Front Vänster Höger fram Center Surround Vänster Surround Höger Subwoofer Fronthögtalare Vit Färgmärkning Vit Röd Grön Blå Grå Lila Röd 0 2ft Placera fronthögtalarna med samma avstånd mellan sig,som de är från lyssningspositionen (platsen där du normalt sitter och lyssnar till HKTS 9/16. De bör placeras på ungefär samma höjd från golvet som lyssnarens öron. De kan också vinklas mot lyssnaren. Satellit- och surroundhögtalare Satelitt-högtalarna kan ställas på en hylla. De kan också monteras på väggen, väggfäste finns. Monteringsalternativ Väggmontering Centerhögtalare Skruva ut bulten som håller hyllstativet i botten av högtalaren. Spara dessa till eventuellt fram tida bruk. Vit Grön Röd 0-55cm Centerhögtalaren placeras något bakom (längre bort från lyssaren) främre vänster och höger högtalare. Dess centrum bör inte vara mer än 55 cm ovanför eller under diskant elementet i de främre vänster och höger högtalarna. Det är ofta lämpligt att placera centerhögtalaren ovanpå TV-apparaten, som teckningen visar. 15mm or 1/2" Remove Stand (M6-1.25P or 1.4"-20) Wall Plate SVENSKA Subwoofer Vit Röd Lila De lågfrekventa ljud som återges av subwoofern är till stor del oriktade, och denna högtalare kan placeras var som helst i rummet. Den bästa basåtergivningen uppnås emellertid när subwoofern placeras i ett hörn vid samma vägg som fronthögtalarna. Prova olika placeringar av subwoofern genom att tillfälligt placera subwoofern i lyss ningspositionen. Gå sedan runt i rummet och försök hitta den plats där basåtergivningen är bäst. Placera subwoofern där. Montera väggfästena på väggen på önskad plats. Om möjligt, placera högtalarna så att skruvarna (medföljer ej, använd storlek #8) kan skruvas direkt in i en träregel. Om detta inte är möjligt, använd den skruvtyp som passar till väggens material och som är specificerad för att hantera minst 12,5 kg. Kom ihåg att du är alltid ansvarig för att monteringen görs på ett regelmässigt sätt. Anslut kablarna enligt texten på sid 6-9, trä kabeln igenom öppningen i botten och sen igenom fästet, se fig. Surroundhögtalare Vit Grön Röd m Blå Grå 5

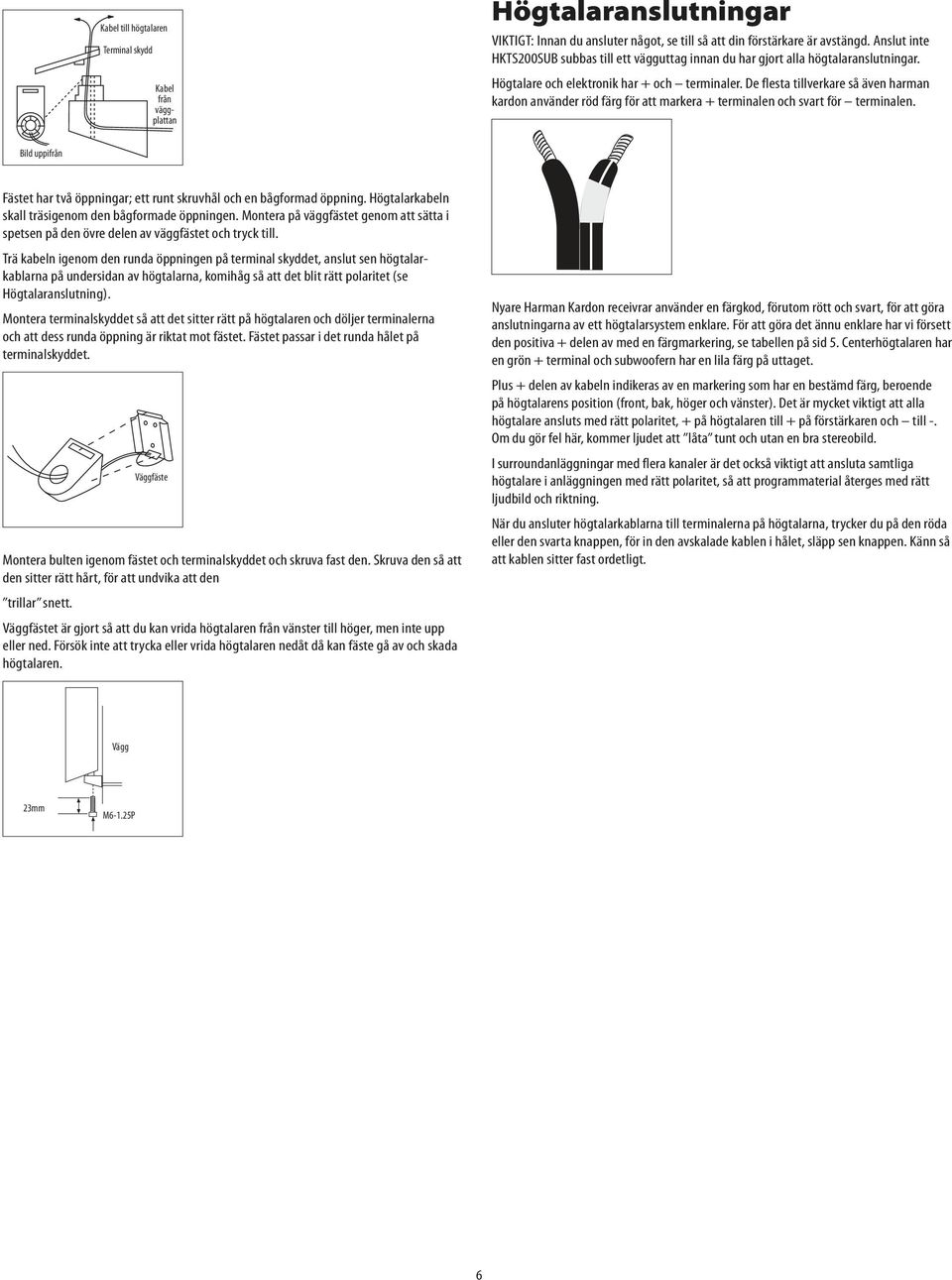

6 Kabel till högtalaren Terminal skydd Kabel från väggplattan Högtalaranslutningar VIKTIGT: Innan du ansluter något, se till så att din förstärkare är avstängd. Anslut inte HKTS200SUB subbas till ett vägguttag innan du har gjort alla högtalaranslutningar. Högtalare och elektronik har + och terminaler. De flesta tillverkare så även harman kardon använder röd färg för att markera + terminalen och svart för terminalen. Bild uppifrån Fästet har två öppningar; ett runt skruvhål och en bågformad öppning. n skall träsigenom den bågformade öppningen. Montera på väggfästet genom att sätta i spetsen på den övre delen av väggfästet och tryck till. Trä kabeln igenom den runda öppningen på terminal skyddet, anslut sen hög talarkablar na på undersidan av högtalarna, komihåg så att det blit rätt polaritet (se Högtalaranslutning). Montera terminalskyddet så att det sitter rätt på högtalaren och döljer terminalerna och att dess runda öppning är riktat mot fästet. Fästet passar i det runda hålet på terminalskyddet. Väggfäste Montera bulten igenom fästet och terminal skyddet och skruva fast den. Skruva den så att den sitter rätt hårt, för att undvika att den trillar snett. Väggfästet är gjort så att du kan vrida högtalaren från vänster till höger, men inte upp eller ned. Försök inte att trycka eller vrida högtalaren nedåt då kan fäste gå av och skada högtalaren. Nyare Harman Kardon receivrar använder en färg kod, förutom rött och svart, för att göra anslutningarna av ett högtalarsystem enklare. För att göra det ännu enklare har vi försett den positiva + delen av med en färgmarkering, se tabellen på sid 5. Centerhögtalaren har en grön + terminal och subwoofern har en lila färg på uttaget. Plus + delen av kabeln indikeras av en markering som har en bestämd färg, beroende på högtalarens position (front, bak, höger och vänster). Det är mycket viktigt att alla högtalare ansluts med rätt polaritet, + på högtalaren till + på förstärkaren och till -. Om du gör fel här, kommer ljudet att låta tunt och utan en bra stereobild. I surroundanläggningar med flera kanaler är det också viktigt att ansluta samtliga högtalare i anläggningen med rätt polaritet, så att programmaterial återges med rätt ljudbild och riktning. När du ansluter högtalarkablarna till terminalerna på högtalarna, trycker du på den röda eller den svarta knappen, för in den avskalade kablen i hålet, släpp sen knappen. Känn så att kablen sitter fast ordetligt. Vägg 23mm M6-1.25P 6

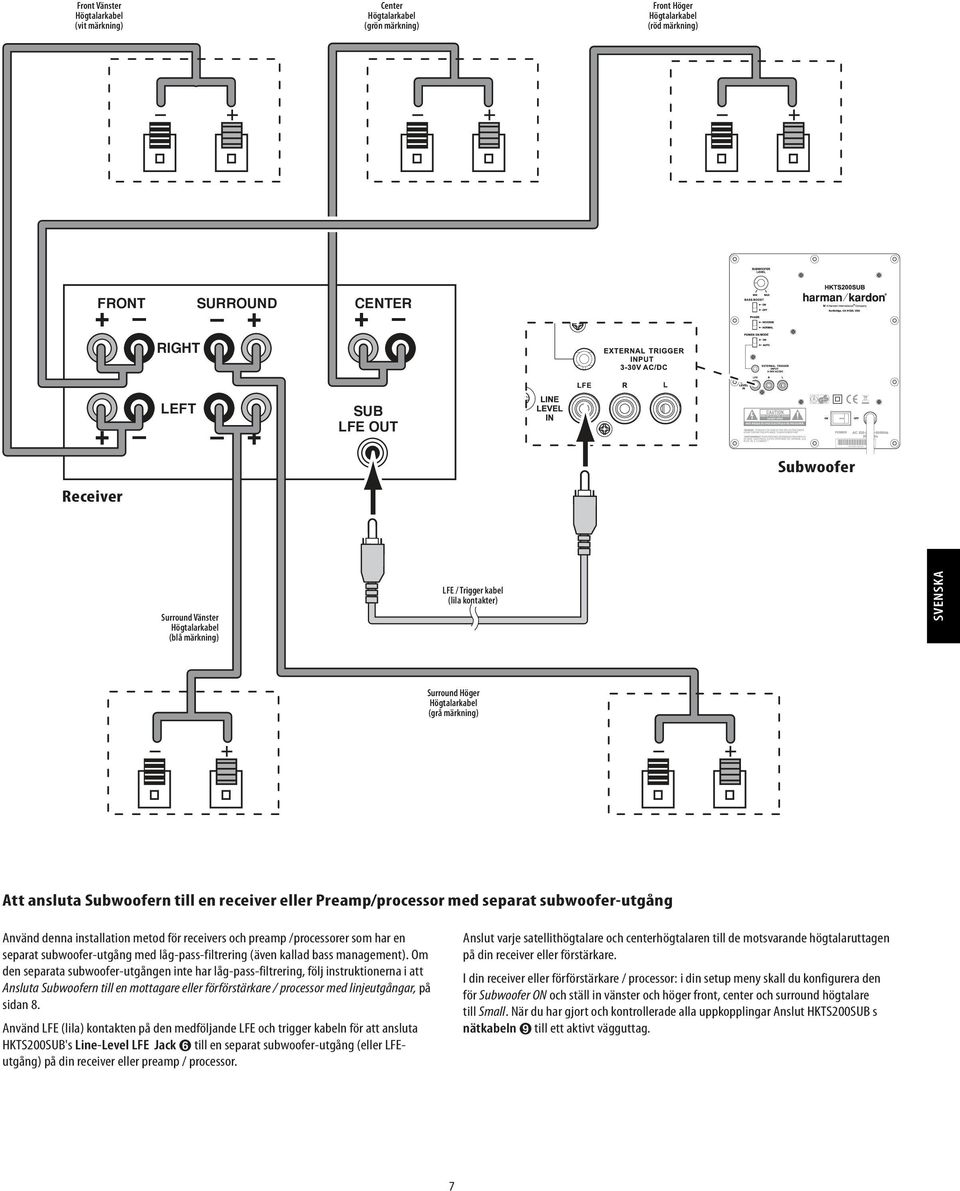

7 Front Vänster (vit märkning) Center (grön märkning) Front Höger (röd märkning) Subwoofer Receiver Surround Vänster (blå märkning) LFE / Trigger kabel (lila kontakter) SVENSKA Surround Höger (grå märkning) Att ansluta Subwoofern till en receiver eller Preamp/processor med separat subwoofer-utgång Använd denna installation metod för receivers och preamp /processorer som har en separat subwoofer-utgång med låg-pass-filtrering (även kallad bass management). Om den separata subwoofer-utgången inte har låg-pass-filtrering, följ instruktionerna i att Ansluta Subwoofern till en mottagare eller förförstärkare / processor med linjeutgångar, på sidan 8. Använd LFE (lila) kontakten på den medföljande LFE och trigger kabeln för att ansluta HKTS200SUB's Line-Level LFE Jack 5 till en separat subwoofer-utgång (eller LFEutgång) på din receiver eller preamp / processor. Anslut varje satellithögtalare och centerhögtalaren till de motsvarande högtalaruttagen på din receiver eller förstärkare. I din receiver eller förförstärkare / processor: i din setup meny skall du konfigurera den för Subwoofer ON och ställ in vänster och höger front, center och surround högtalare till Small. När du har gjort och kontrollerade alla uppkopplingar Anslut HKTS200SUB s nätkabeln 8 till ett aktivt vägguttag. 7

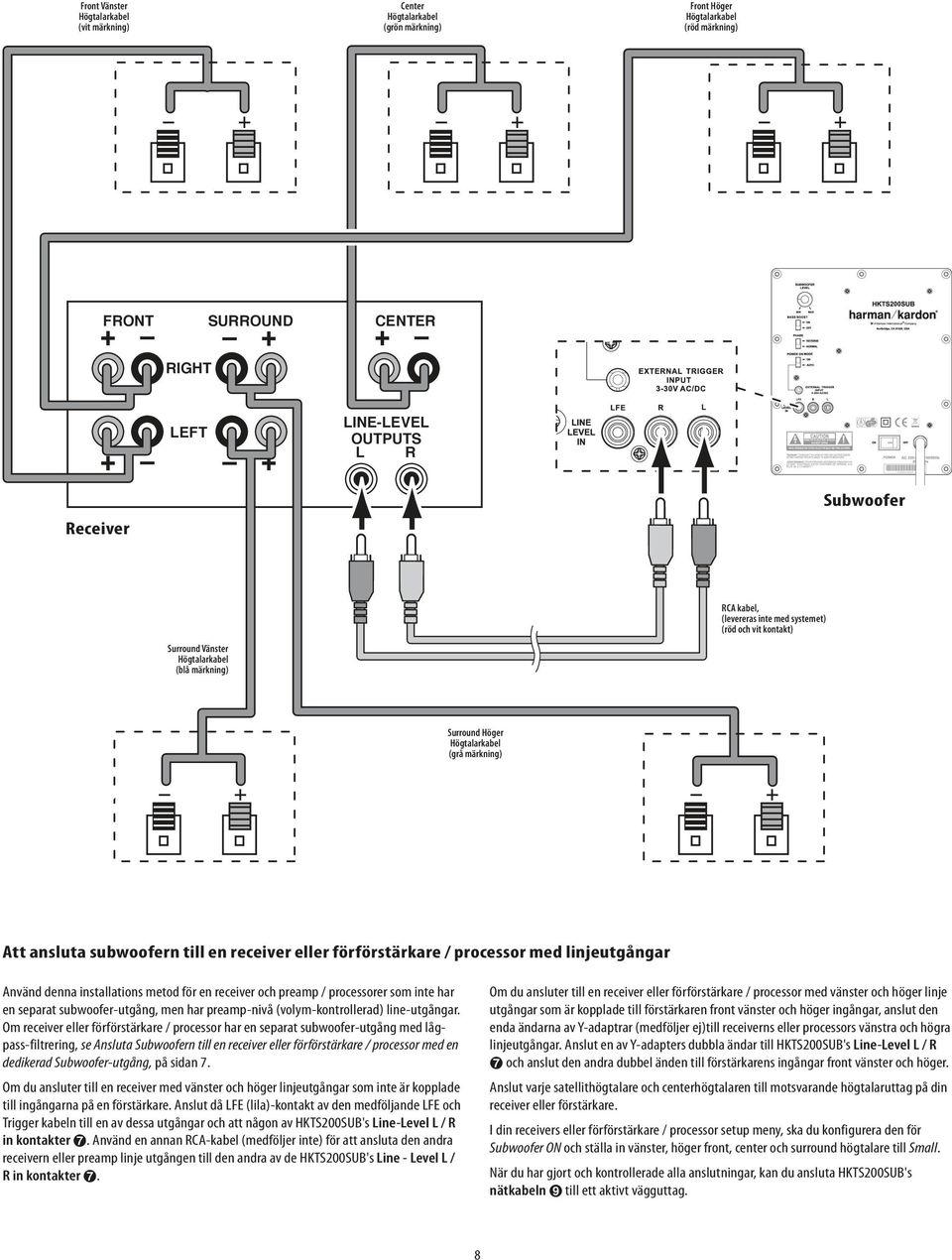

8 Front Vänster (vit märkning) Center (grön märkning) Front Höger (röd märkning) Subwoofer Receiver RCA kabel, (levereras inte med systemet) (röd och vit kontakt) Surround Vänster (blå märkning) Surround Höger (grå märkning) Att ansluta subwoofern till en receiver eller förförstärkare / processor med linjeutgångar Använd denna installations metod för en receiver och preamp / processorer som inte har en separat subwoofer-utgång, men har preamp-nivå (volym-kontrollerad) line-utgångar. Om receiver eller förförstärkare / processor har en separat subwoofer-utgång med lågpass-filtrering, se Ansluta Subwoofern till en receiver eller förförstärkare / processor med en dedikerad Subwoofer-utgång, på sidan 7. Om du ansluter till en receiver med vänster och höger linjeutgångar som inte är kopplade till ingångarna på en förstärkare. Anslut då LFE (lila)-kontakt av den medföljande LFE och Trigger kabeln till en av dessa utgångar och att någon av HKTS200SUB's Line-Level L / R in kontakter 6. Använd en annan RCA-kabel (medföljer inte) för att ansluta den andra receivern eller preamp linje utgången till den andra av de HKTS200SUB's Line - Level L / R in kontakter 6. Om du ansluter till en receiver eller förförstärkare / processor med vänster och höger linje utgångar som är kopplade till förstärkaren front vänster och höger ingångar, anslut den enda ändarna av Y-adaptrar (medföljer ej)till receiverns eller processors vänstra och högra linjeutgångar. Anslut en av Y-adapters dubbla ändar till HKTS200SUB's Line-Level L / R 6 och anslut den andra dubbel änden till förstärkarens ingångar front vänster och höger. Anslut varje satellithögtalare och centerhögtalaren till motsvarande högtalaruttag på din receiver eller förstärkare. I din receivers eller förförstärkare / processor setup meny, ska du konfigurera den för Subwoofer ON och ställa in vänster, höger front, center och surround högtalare till Small. När du har gjort och kontrollerade alla anslutningar, kan du ansluta HKTS200SUB's nätkabeln 8 till ett aktivt vägguttag. 8

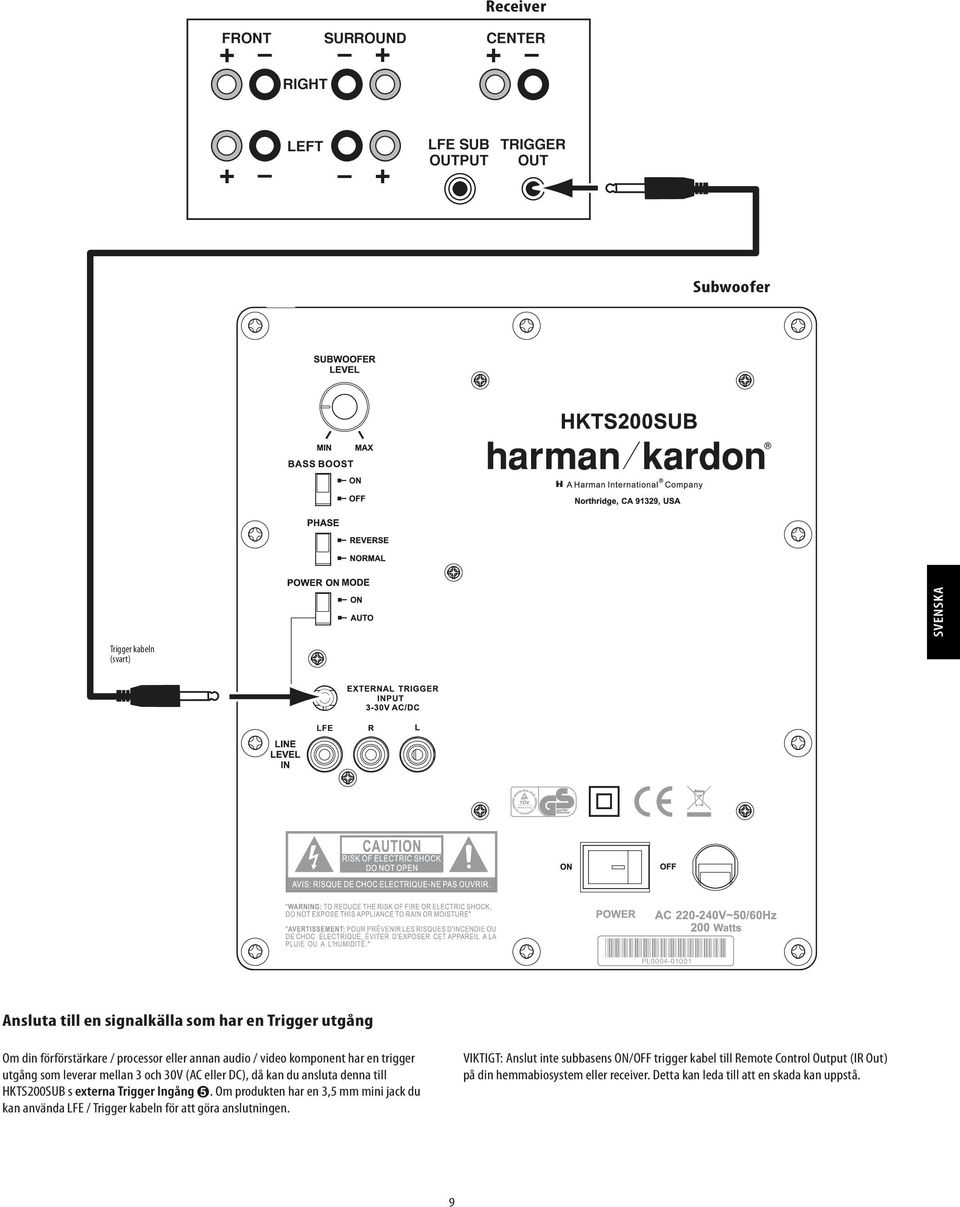

9 FRONT + + RIGHT SURROUND + Receiver CENTER + LEFT + LFE SUB OUTPUT TRIGGER OUT Subwoofer Trigger kabeln (svart) SVENSKA PL Ansluta till en signalkälla som har en Trigger utgång Om din förförstärkare / processor eller annan audio / video komponent har en trigger utgång som leverar mellan 3 och 30V (AC eller DC), då kan du ansluta denna till HKTS200SUB s externa Trigger Ingång 4. Om produkten har en 3,5 mm mini jack du kan använda LFE / Trigger kabeln för att göra anslutningen. VIKTIGT: Anslut inte subbasens ON/OFF trigger kabel till Remote Control Output (IR Out) på din hemmabiosystem eller receiver. Detta kan leda till att en skada kan uppstå. 9

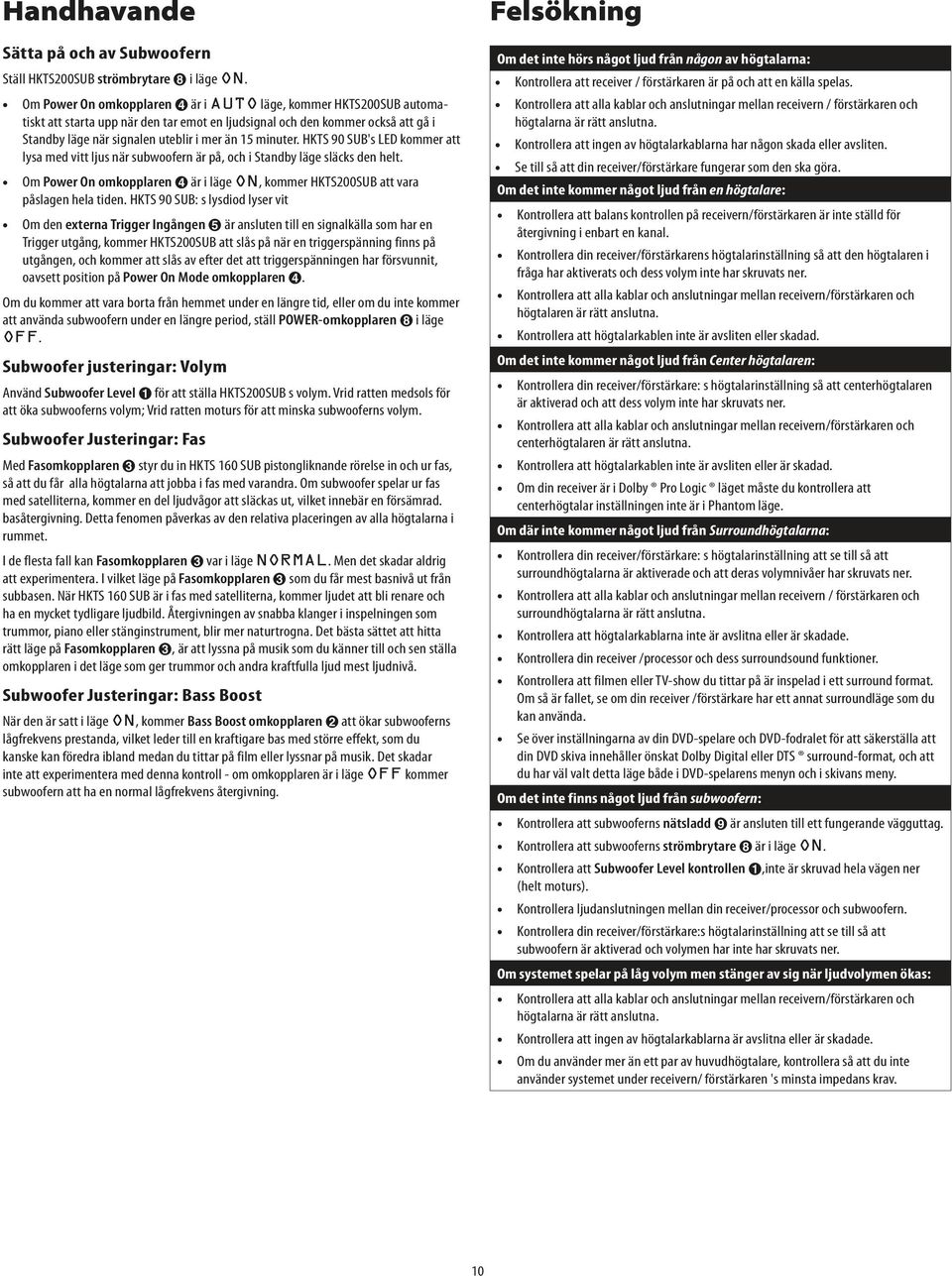

10 Handhavande Sätta på och av Subwoofern Ställ HKTS200SUB strömbrytare 7 i läge ON. Om Power On omkopplaren 3 är i AUTO läge, kommer HKTS200SUB automatiskt att starta upp när den tar emot en ljudsignal och den kommer också att gå i Standby läge när signalen uteblir i mer än 15 minuter. HKTS 90 SUB's LED kommer att lysa med vitt ljus när subwoofern är på, och i Standby läge släcks den helt. Om Power On omkopplaren 3 är i läge ON, kommer HKTS200SUB att vara påslagen hela tiden. HKTS 90 SUB: s lysdiod lyser vit Om den externa Trigger Ingången 4 är ansluten till en signalkälla som har en Trigger utgång, kommer HKTS200SUB att slås på när en triggerspänning finns på utgången, och kommer att slås av efter det att triggerspänningen har försvunnit, oavsett position på Power On Mode omkopplaren 3. Om du kommer att vara borta från hemmet under en längre tid, eller om du inte kommer att använda subwoofern under en längre period, ställ POWER-omkopplaren 7 i läge OFF. Subwoofer justeringar: Volym Använd Subwoofer Level 0 för att ställa HKTS200SUB s volym. Vrid ratten medsols för att öka subwooferns volym; Vrid ratten moturs för att minska subwooferns volym. Subwoofer Justeringar: Fas Med Fasomkopplaren 2 styr du in HKTS 160 SUB pistongliknande rörelse in och ur fas, så att du får alla högtalarna att jobba i fas med varandra. Om subwoofer spelar ur fas med satelliterna, kommer en del ljudvågor att släckas ut, vilket innebär en försämrad. basåtergivning. Detta fenomen påverkas av den relativa placeringen av alla högtalarna i rummet. I de flesta fall kan Fasomkopplaren 2 var i läge NORMAL. Men det skadar aldrig att experimentera. I vilket läge på Fasomkopplaren 2 som du får mest basnivå ut från subbasen. När HKTS 160 SUB är i fas med satelliterna, kommer ljudet att bli renare och ha en mycket tydligare ljudbild. Återgivningen av snabba klanger i inspelningen som trummor, piano eller stänginstrument, blir mer naturtrogna. Det bästa sättet att hitta rätt läge på Fasomkopplaren 2, är att lyssna på musik som du känner till och sen ställa omkopplaren i det läge som ger trummor och andra kraftfulla ljud mest ljudnivå. Subwoofer Justeringar: Bass Boost När den är satt i läge ON, kommer Bass Boost omkopplaren 1 att ökar subwooferns lågfrekvens prestanda, vilket leder till en kraftigare bas med större effekt, som du kanske kan föredra ibland medan du tittar på film eller lyssnar på musik. Det skadar inte att experimentera med denna kontroll - om omkopplaren är i läge OFF kommer subwoofern att ha en normal lågfrekvens återgivning. Felsökning Om det inte hörs något ljud från någon av högtalarna: Kontrollera att receiver / förstärkaren är på och att en källa spelas. Kontrollera att alla kablar och anslutningar mellan receivern / förstärkaren och högtalarna är rätt anslutna. Kontrollera att ingen av högtalarkablarna har någon skada eller avsliten. Se till så att din receiver/förstärkare fungerar som den ska göra. Om det inte kommer något ljud från en högtalare: Kontrollera att balans kontrollen på receivern/förstärkaren är inte ställd för återgivning i enbart en kanal. Kontrollera din receiver/förstärkarens högtalarinställning så att den högtalaren i fråga har aktiverats och dess volym inte har skruvats ner. Kontrollera att alla kablar och anslutningar mellan receivern/förstärkaren och högtalaren är rätt anslutna. Kontrollera att högtalarkablen inte är avsliten eller skadad. Om det inte kommer något ljud från Center högtalaren: Kontrollera din receiver/förstärkare: s högtalarinställning så att centerhögtalaren är aktiverad och att dess volym inte har skruvats ner. Kontrollera att alla kablar och anslutningar mellan receivern/förstärkaren och centerhögtalaren är rätt anslutna. Kontrollera att högtalarkablen inte är avsliten eller är skadad. Om din receiver är i Dolby Pro Logic läget måste du kontrollera att centerhögtalar inställningen inte är i Phantom läge. Om där inte kommer något ljud från Surroundhögtalarna: Kontrollera din receiver/förstärkare: s högtalarinställning att se till så att surroundhögtalarna är aktiverade och att deras volymnivåer har skruvats ner. Kontrollera att alla kablar och anslutningar mellan receivern / förstärkaren och surroundhögtalarna är rätt anslutna. Kontrollera att högtalarkablarna inte är avslitna eller är skadade. Kontrollera din receiver /processor och dess surroundsound funktioner. Kontrollera att filmen eller TV-show du tittar på är inspelad i ett surround format. Om så är fallet, se om din receiver /förstärkare har ett annat surroundläge som du kan använda. Se över inställningarna av din DVD-spelare och DVD-fodralet för att säkerställa att din DVD skiva innehåller önskat Dolby Digital eller DTS surround-format, och att du har väl valt detta läge både i DVD-spelarens menyn och i skivans meny. Om det inte finns något ljud från subwoofern: Kontrollera att subwooferns nätsladd 8 är ansluten till ett fungerande vägguttag. Kontrollera att subwooferns strömbrytare 7 är i läge ON. Kontrollera att Subwoofer Level kontrollen 0,inte är skruvad hela vägen ner (helt moturs). Kontrollera ljudanslutningen mellan din receiver/processor och subwoofern. Kontrollera din receiver/förstärkare:s högtalarinställning att se till så att subwoofern är aktiverad och volymen har inte har skruvats ner. Om systemet spelar på låg volym men stänger av sig när ljudvolymen ökas: Kontrollera att alla kablar och anslutningar mellan receivern/förstärkaren och högtalarna är rätt anslutna. Kontrollera att ingen av högtalarkablarna är avslitna eller är skadade. Om du använder mer än ett par av huvudhögtalare, kontrollera så att du inte använder systemet under receivern/ förstärkaren 's minsta impedans krav. 10

11 Specifikationer HKTS 9 System SAT-TS7 Satelliter Cen-TS7 Center HKTS200SUB Subwoofer Frekvensområde 45Hz 20kHz (-6dB) Rekomenderad effekt 10 ~ 80 watts Impedans 8 ohms nominal Känslighet 1 watt/1 meter Diskantelement En 1/2" (12mm) dome, skärmad Mellanregister En 3" (75mm), skärmad Dimensioner (H x B x D) 167mm x 100mm x 92mm (6-5/8" x 3-5/16" x 3-5/8") Vikt 0,6 kg (13.2 lb) Rekomenderad effekt 10 ~ 80 watts Impedans 8 ohms nominal Känslighet 1 watt/1 meter Diskantelement En 3/4" (19mm) dome, skärmad Mellanregister Två 3" (75mm), skärmad Dimensioner (H x B x D) 102mm x 241mm x 92mm (4" x 9-1/2" x 3-5/8") Vikt 1,0 kg (2.2 lb) Nätspänning AC V, 50/60 Hz, 200W eller AC V, 50/60 Hz, 200W Förstärkareffekt 200 watts RMS Bas 8" (200mm) baselement, sluten låda External Trigger Ingång Styrspänning 3 ~ 30 volts AC/DC Dimensioner (H x B x D) 353mm x 267mm x 267mm (13-29/32" x 10-1/2" x 10-1/2") Vikt 9,0 kg (19.8 lb) HKTS 16 System SAT-TS11 Satelliter Cen-TS11 Center HKTS200SUB Subwoofer Frekvensområde 45Hz 20kHz (-6dB) Rekomenderad effekt 10 ~ 120 watts Impedans 8 ohms nominal Känslighet 2.83V/1 meter Diskantelement En 1/2" (12mm) dome, skärmad Mellanregister Två 3" (75mm), skärmad Dimensioner (H x B x D) 243mm x 100mm x 92mm (9-9/16" x 3-15/16" x 3-5/8") Vikt 1,0 kg (2.2 lb) Rekomenderad effekt 10 ~ 120 watts Impedans 8 ohms nominal Känslighet 1 watt/1 meter Diskantelement En 3/4" (19mm) dome, skärmad Mellanregister Två 3" (75mm), skärmad Dimensioner (H x B x D) 102mm x 241mm x 92mm (4" x 9-1/2" x 3-5/8") Vikt 1,0 kg (2.2 lb) Nätspänning AC V, 50/60 Hz, 200W eller AC V, 50/60 Hz, 200W Förstärkareffekt 200 watts RMS Bas 8" (200mm) baselement, sluten låda External Trigger Ingång Styrspänning 3 ~ 30 volts AC/DC Dimensioner (H x B x D) 353mm x 267mm x 267mm (13-29/32" x 10-1/2" x 10-1/2") Vikt 9,0 kg (19.8 lb) SVENSKA 2009 Harman International Industries, Incorporated. Alla rättigheter reserverade. Funktioner, specifikationer och utseende kan ändras utan föregående meddelande. Harman Kardon är ett varumärke som tillhör Harman International Industries, Incorporated, registrerat i USA och / eller andra länder. Designed to Entertain är ett varumärke som tillhör Harman International Industries, Incorporated. CEA är ett registrerat varumärke som tillhör Consumer Electronics Association. Dolby och Pro Logic är registrerade varumärken som tillhör Dolby Laboratories. DTS är ett registrerat varumärke som tillhör Digital Theater Systems, Inc. 11

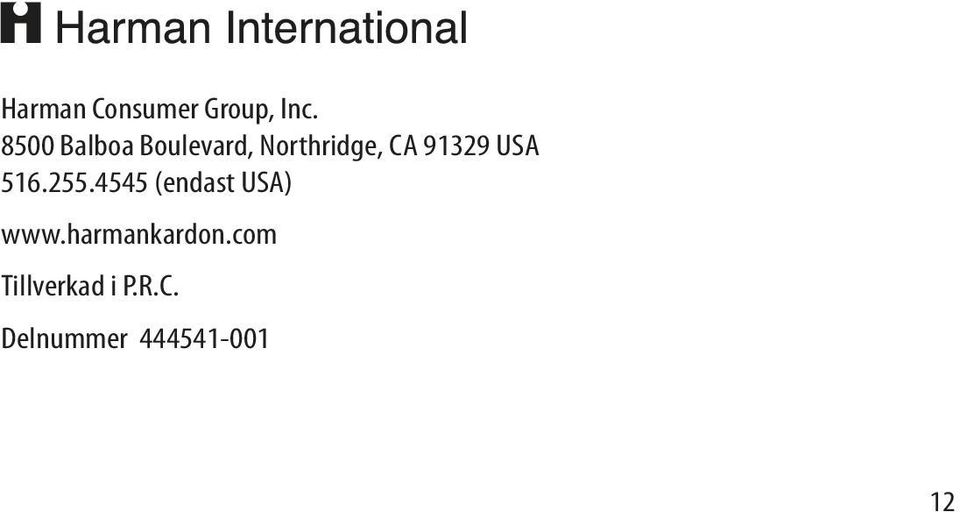

12 Harman Consumer Group, Inc Balboa Boulevard, Northridge, CA USA (endast USA) Tillverkad i P.R.C. Delnummer
