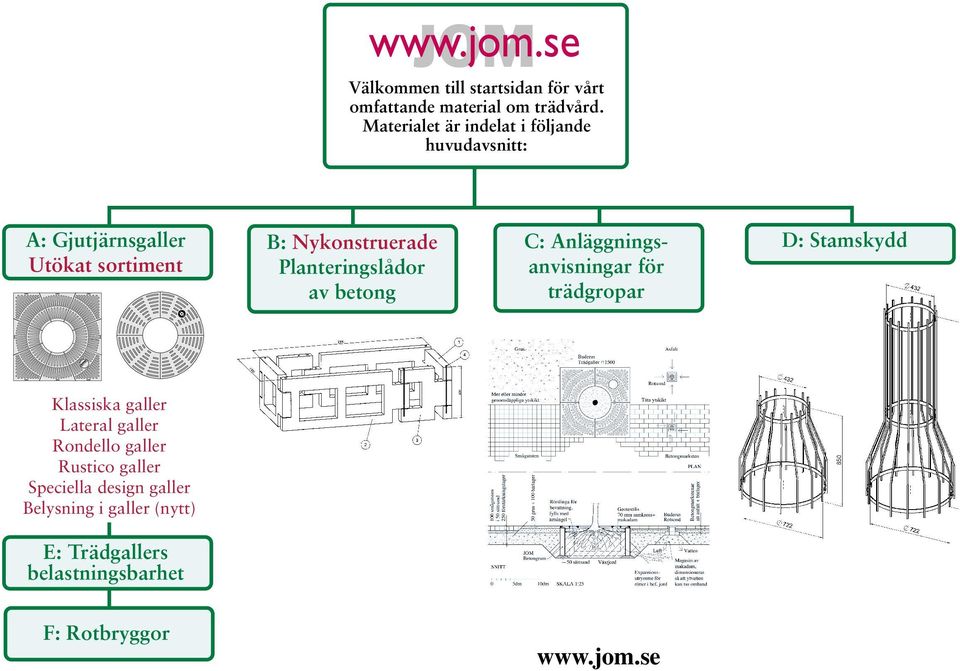

1 GUSS JOM Välkommen till startsidan för vårt omfattande material om trädvård. Materialet är indelat i följande huvudavsnitt: A: Gjutjärnsgaller Utökat sortiment B: Nykonstruerade Planteringslådor av betong C: Anläggningsanvisningar för trädgropar D: Stamskydd Klassiska galler Lateral galler Rondello galler Rustico galler Speciella design galler Belysning i galler (nytt) E: Trädgallers belastningsbarhet F: Rotbryggor

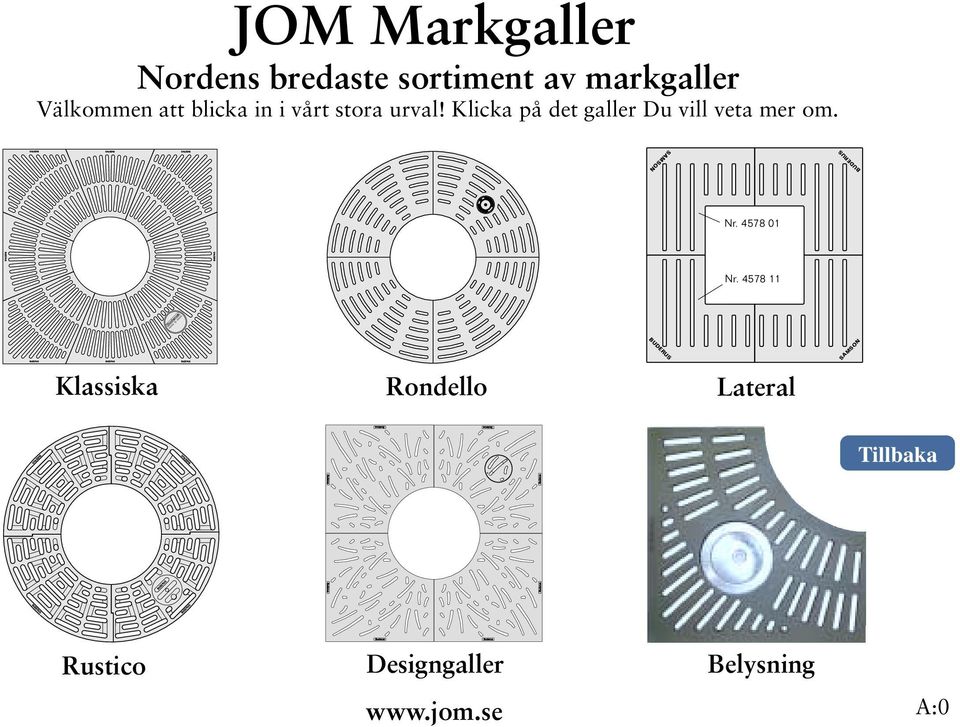

2 JOM Markgaller Nordens bredaste sortiment av markgaller Välkommen att blicka in i vårt stora urval! Klicka på det galler Du vill veta mer om. SAMSON Nr Nr GUSS Klassiska Rondello Lateral SAMSON Rustico Designgaller Belysning A:0

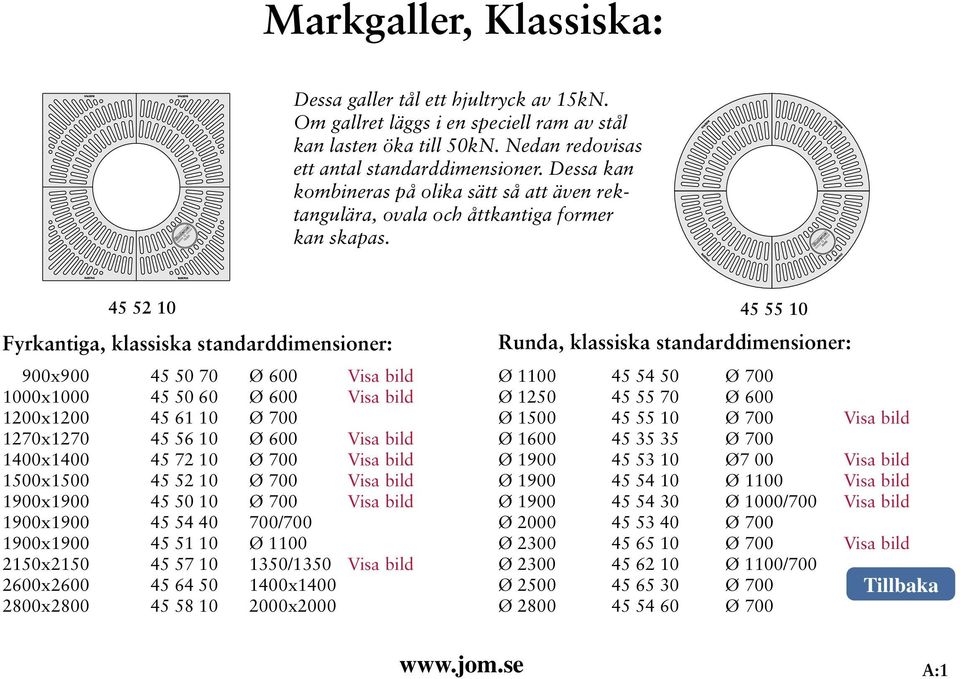

3 Markgaller, Klassiska: GUSS Dessa galler tål ett hjultryck av 15kN. Om gallret läggs i en speciell ram av stål kan lasten öka till 50kN. Nedan redovisas ett antal standarddimensioner. Dessa kan kombineras på olika sätt så att även rektangulära, ovala och åttkantiga former kan skapas Fyrkantiga, klassiska standarddimensioner: 900x Ø 600 Visa bild 1000x Ø 600 Visa bild 1200x Ø x Ø 600 Visa bild 1400x Ø 700 Visa bild 1500x Ø 700 Visa bild 1900x Ø 700 Visa bild 1900x / x Ø x /1350 Visa bild 2600x x x x2000 Runda, klassiska standarddimensioner: Ø Ø 700 Ø Ø 600 Ø Ø 700 Visa bild Ø Ø 700 Ø Ø7 00 Visa bild Ø Ø 1100 Visa bild Ø Ø 1000/700 Visa bild Ø Ø 700 Ø Ø 700 Visa bild Ø Ø 1100/700 Ø Ø 700 Ø Ø A:1

4 Markgaller, Klassiska, fyrkant: x 900 Ø A:2

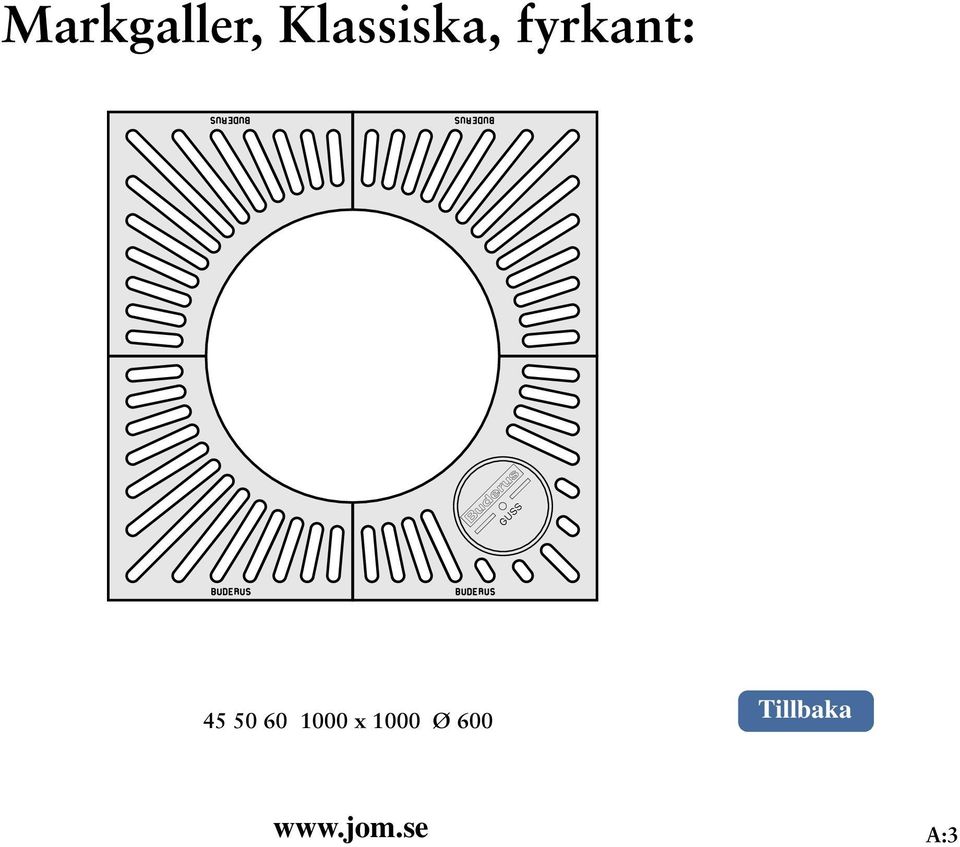

5 Markgaller, Klassiska, fyrkant: x 1000 Ø A:3

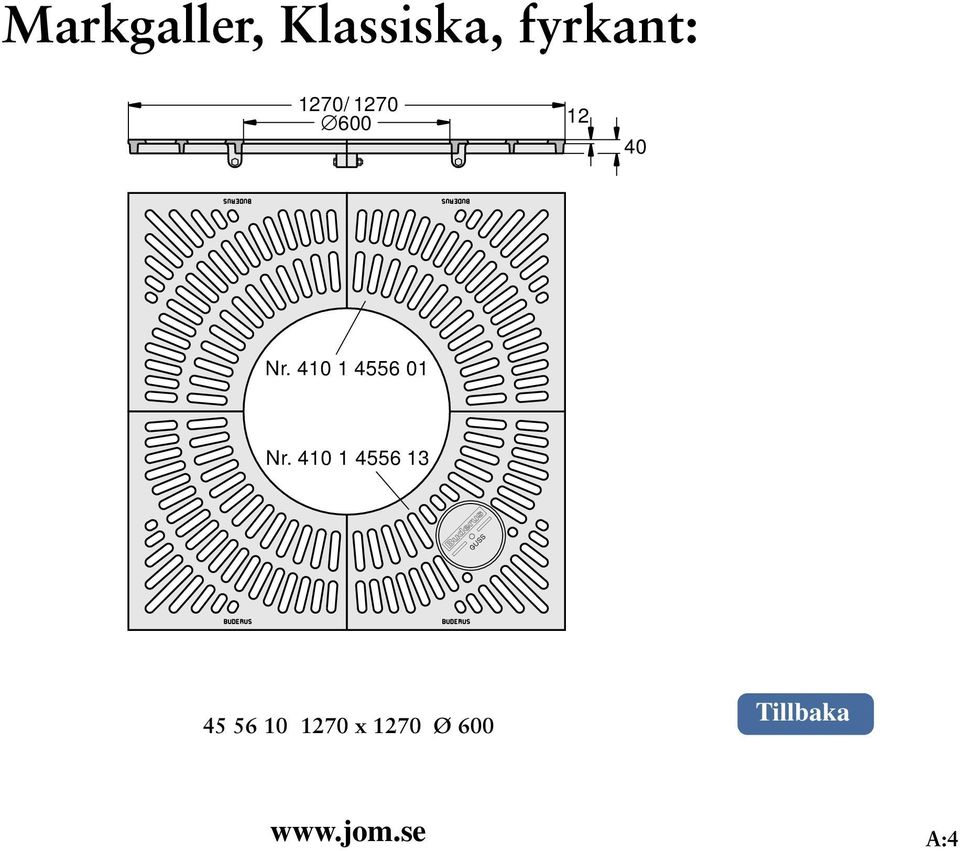

6 Markgaller, Klassiska, fyrkant: 1270/ Nr Nr x 1270 Ø A:4

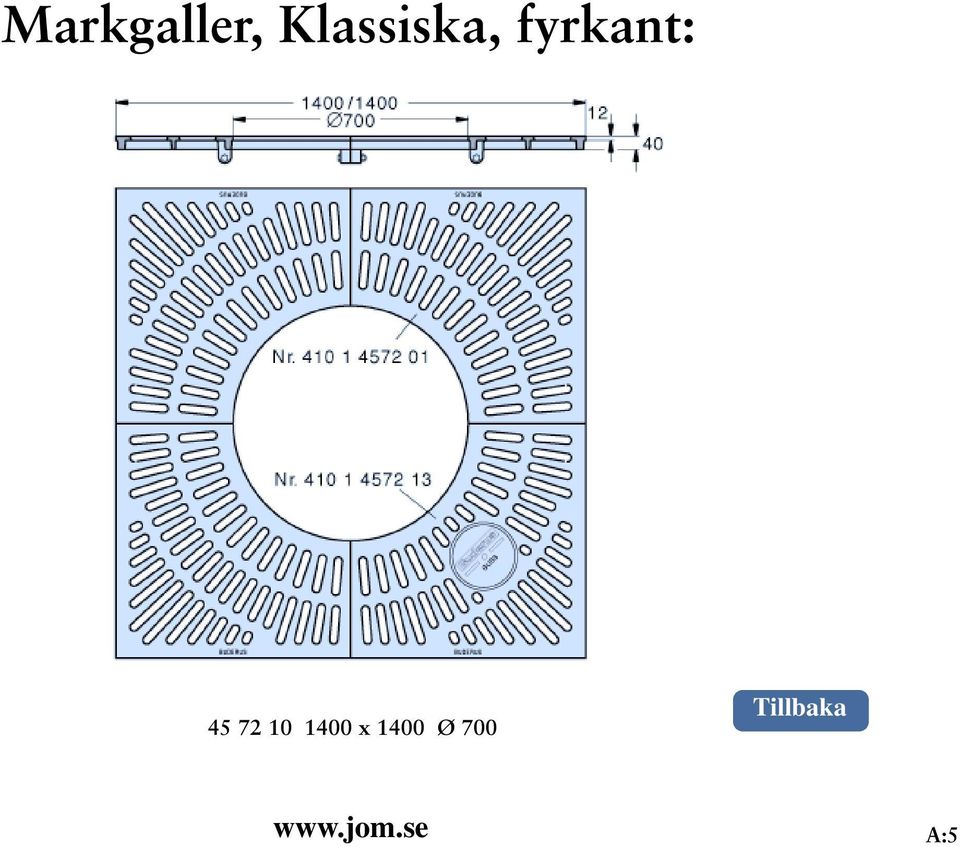

7 Markgaller, Klassiska, fyrkant: x 1400 Ø A:5

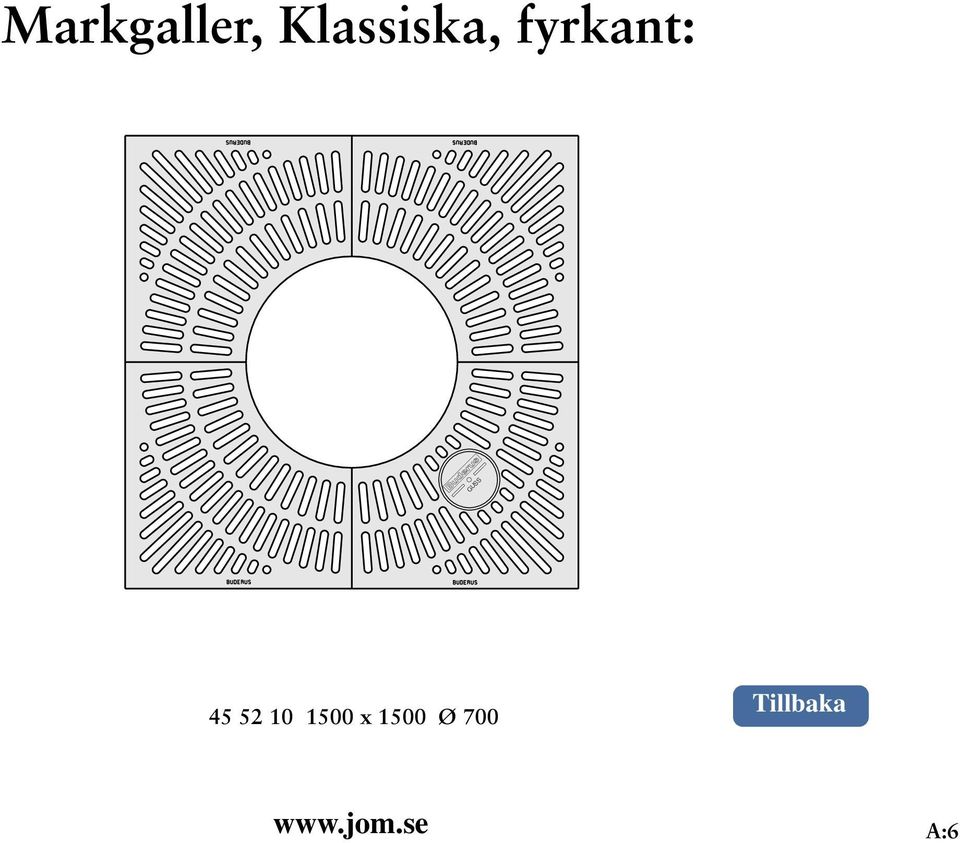

8 Markgaller, Klassiska, fyrkant: GUSS x 1500 Ø A:6

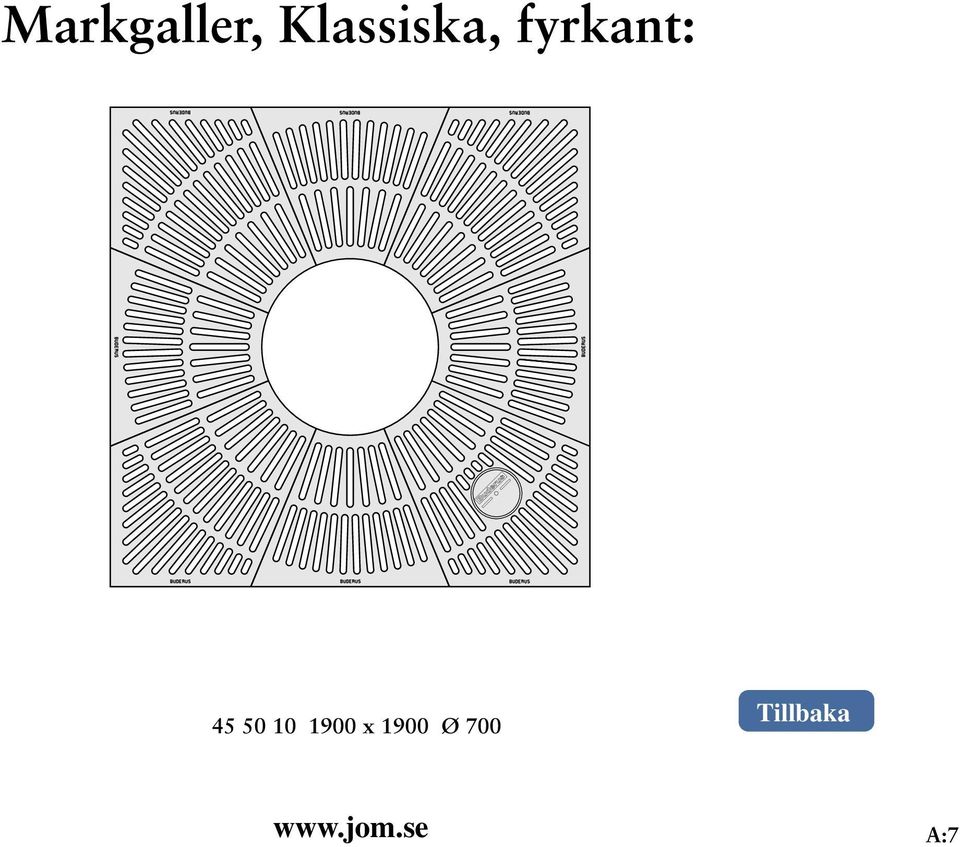

9 Markgaller, Klassiska, fyrkant: GUSS x 1900 Ø A:7

10 Markgaller, Klassiska, fyrkant: GUSS x 2150 Ø 1350/ A:8

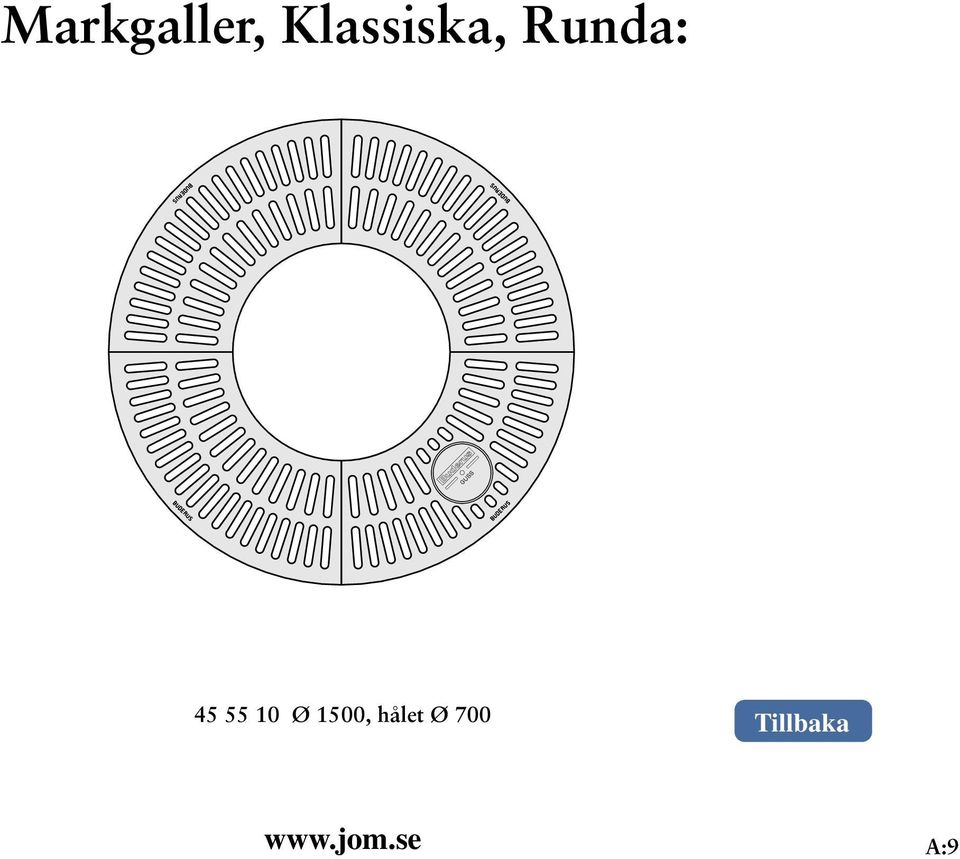

11 Markgaller, Klassiska, Runda: Ø 1500, hålet Ø A:9

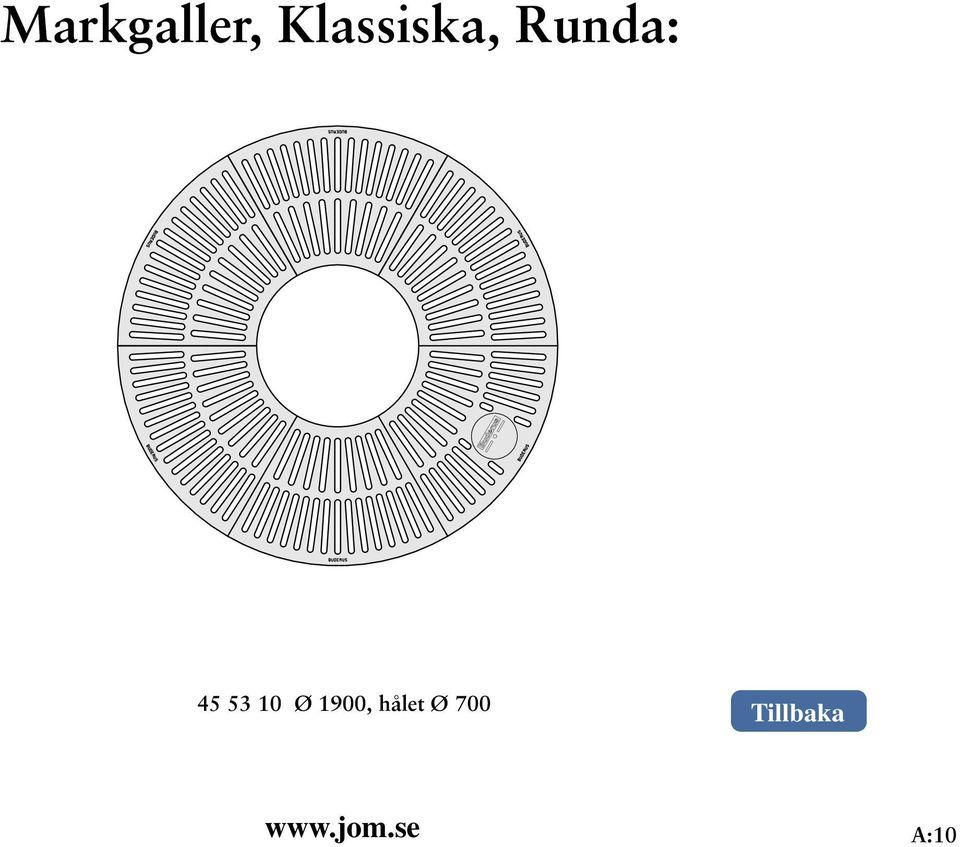

12 Markgaller, Klassiska, Runda: GUSS Ø 1900, hålet Ø A:10

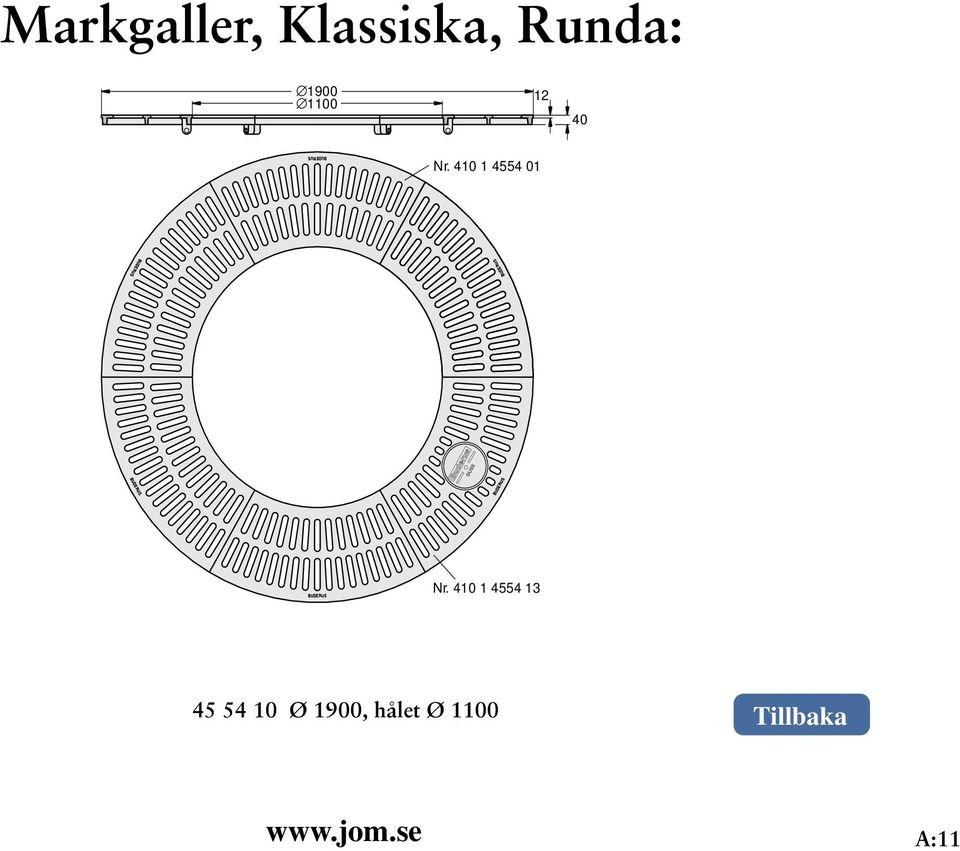

13 Markgaller, Klassiska, Runda: Nr Nr Ø 1900, hålet Ø A:11

14 Markgaller, Klassiska, Runda: Ø 1900, hålet Ø 1000/700 A:12

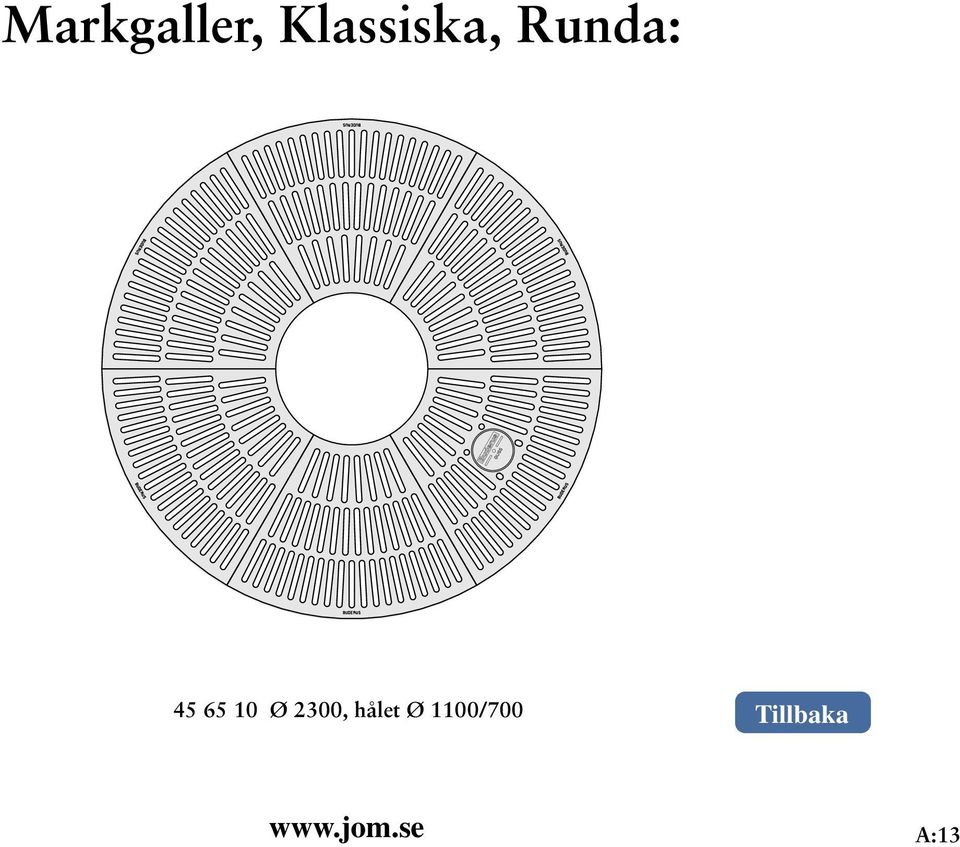

15 Markgaller, Klassiska, Runda: Ø 2300, hålet Ø 1100/700 A:13

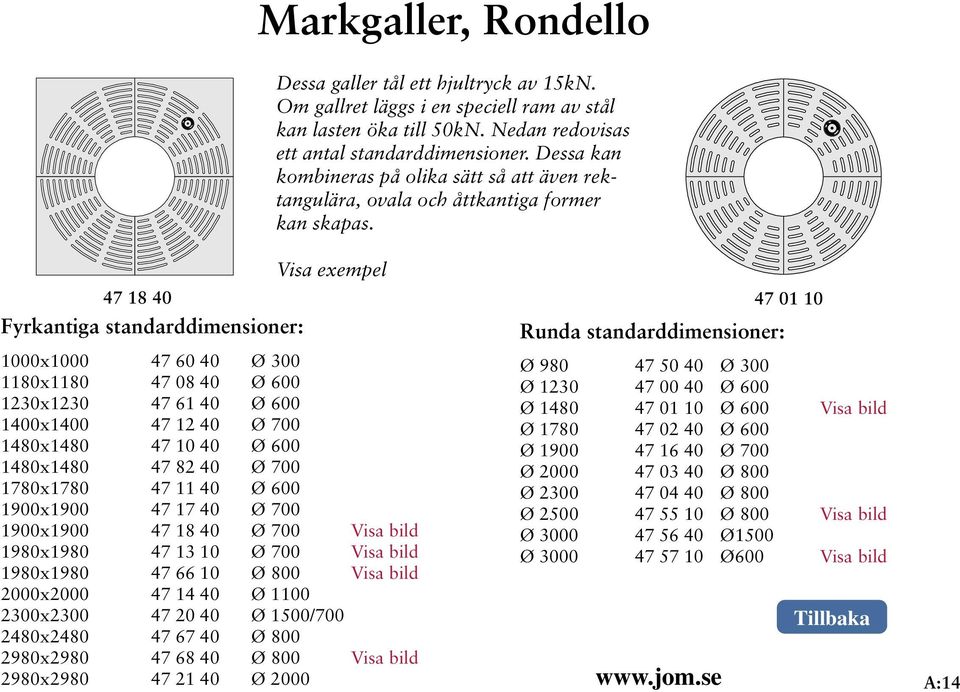

16 Fyrkantiga standarddimensioner: Runda standarddimensioner: 1000x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø 700 Visa bild 1980x Ø 700 Visa bild 1980x Ø 800 Visa bild 2000x Ø x Ø 1500/ x Ø x Ø 800 Visa bild 2980x Ø 2000 Markgaller, Rondello Dessa galler tål ett hjultryck av 15kN. Om gallret läggs i en speciell ram av stål kan lasten öka till 50kN. Nedan redovisas ett antal standarddimensioner. Dessa kan kombineras på olika sätt så att även rektangulära, ovala och åttkantiga former kan skapas. Visa exempel Ø Ø 300 Ø Ø 600 Ø Ø 600 Visa bild Ø Ø 600 Ø Ø 700 Ø Ø 800 Ø Ø 800 Ø Ø 800 Visa bild Ø Ø1500 Ø Ø600 Visa bild A:14

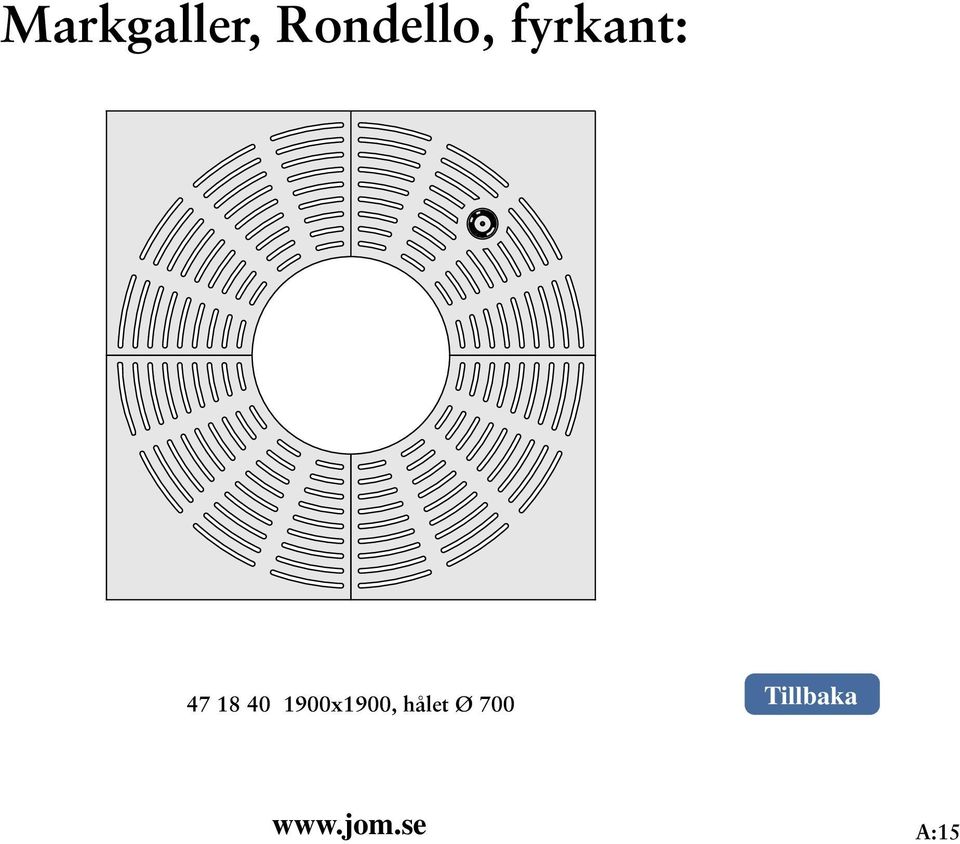

17 Markgaller, Rondello, fyrkant: x1900, hålet Ø A:15

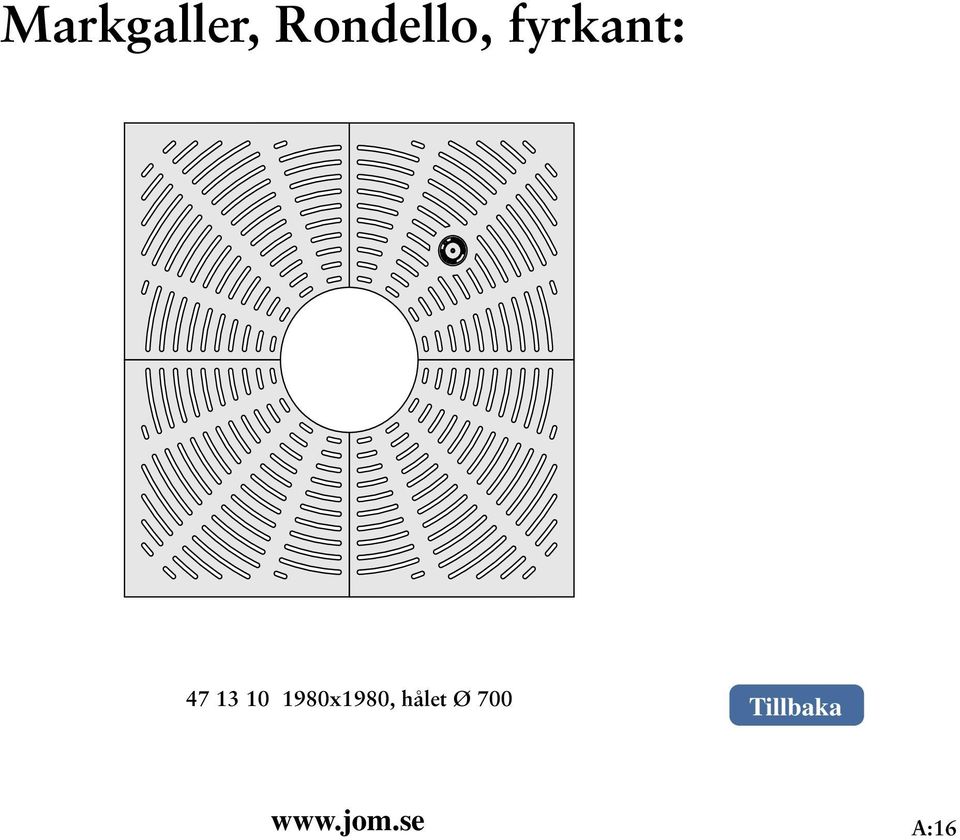

18 Markgaller, Rondello, fyrkant: x1980, hålet Ø A:16

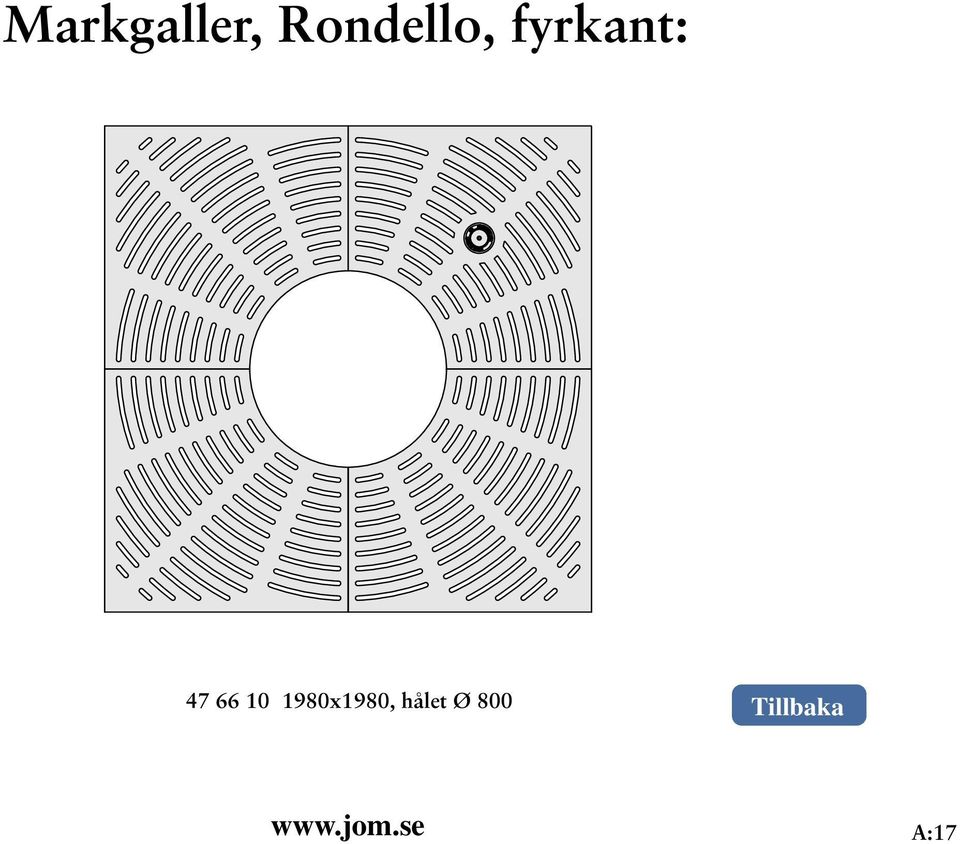

19 Markgaller, Rondello, fyrkant: x1980, hålet Ø A:17

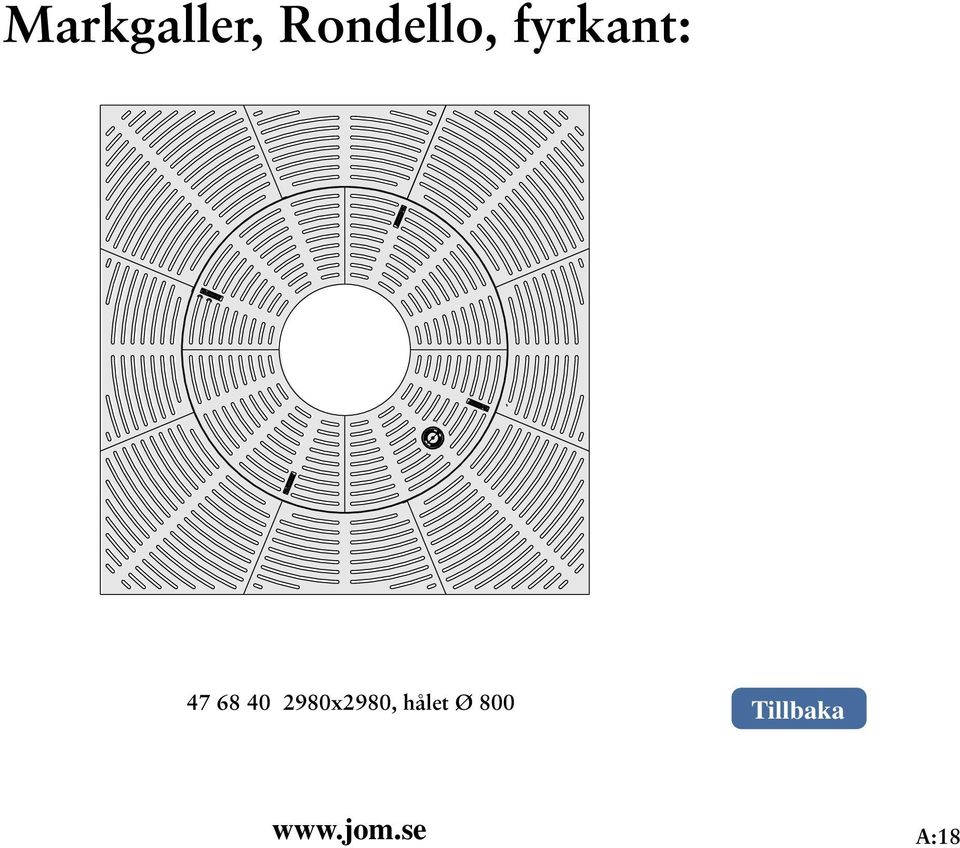

20 Markgaller, Rondello, fyrkant: x2980, hålet Ø A:18

21 Markgaller, Rondello, runda: Ø 1480, hålet Ø A:19

22 Markgaller, Rondello, runda: Ø 2500, hålet Ø A:20

23 Markgaller, Rondello, runda: Ø 3000, hålet Ø A:21

24 SAMSON 1500/ /700 Nr Markgaller, Lateral: Dessa galler tål ett hjultryck av 15kN. Om gallret läggs i en speciell ram av stål kan lasten öka till 50kN. Nedan redovisas ett antal standarddimensioner. Runda dimensioner: Ø Ø 600 Visa bild Ø Ø 700 Visa bild Ø / Ø700 Visa bild Ø Ø1500 Visa bild Nr SAMSON Kvadratiska dimensioner: 1200x x550 Visa bild 1500x x700 Visa bild 1800x x850 Visa bild 2000x x x x1000 Visa bild 3000x3000 8x x1000 Visa bild Kvadratiska dimensioner med runda slitsar: 1500x Ø 700 Visa bild Rotbryggor: Med tilläggssegment kan lateral bredd 1200, 1500, 2000 göras längre genom att segment byggs på åt sidan. Man kan då skapa rotbryggor. 600/ Visa bild 750/ Visa bild 1000/ Visa bild 1000/ / A:22

25 Markgaller, Lateral, fyrkant: 1200/ / SAMSON Nr Nr SAMSON x1200, hålet 550x550 A:23

26 Markgaller, Lateral, fyrkant: 1500/ / SAMSON Nr Nr SAMSON x1500, hålet 700x700 A:24

27 Buderus Markgaller, Lateral, fyrkant: 1800/ / Buderus Nr Nr Buderus Buderus x1800, hålet 850x850 A:25

28 Markgaller, Lateral, fyrkant: x2500, hålet 1000x A:26

29 Markgaller, Lateral, fyrkant: x3000, hålet 1000x A:27

30 Markgaller, Lateral, fyrkant med runda slitsar: x1500, hålet Ø A:28

31 Markgaller, Lateral, runda: Ø 1200, hålet Ø A:29

32 Markgaller, Lateral, runda: Ø 1500, hålet Ø A:30

33 Markgaller, Lateral, runda: / Ø 3000, hålet Ø A:31

34 Markgaller, Lateral, runda: Ø 3100, hålet Ø A:32

35 Markgaller, Lateral, rotbryggor: Med tilläggssegment kan Lateral med bredderna 1200, 1500 och 2000 göras längre genom att bygga på segment åt sidorna. Man kan då skapa rotbryggor / /667 A:33

36 Markgaller, Lateral, rotbryggor: Med tilläggssegment kan Lateral med bredderna 1200, 1500 och 2000 göras längre genom att bygga på segment åt sidorna. Man kan då skapa rotbryggor /750 A:34

37 Markgaller, Lateral, rotbryggor: Med tilläggssegment kan Lateral med bredderna 1200, 1500 och 2000 göras längre genom att bygga på segment åt sidorna. Man kan då skapa rotbryggor /100 A:35

38 Markgaller, Rustico: Dessa galler tål ett hjultryck av 50kN. Om gallret läggs i en speciell ram av stål kan lasten öka än mer. Nedan redovisas ett antal standarddimensioner. Dessa kan kombineras på olika sätt så att även rektangulära, ovala och åttkantiga former kan skapas Kvadratiska dimensioner: 1300x Ø x Ø 700 Visa bild 1900x Ø 700 Visa bild 1900x Ø 700 Visa bild Härutöver finns kvadratiska former 2000, 2500, 3100, 3700, 4300 (begär information!) Runda former: Ø Ø 700 Ø Ø 700 Visa bild Ø Ø 700 Visa bild Ø Ø 1300 Ø Ø 700 Ø Ø 1300 Dimensioner större än Ø2000 kräver stålram för läggningen: Ø Ø 700 Visa bild Ø Ø A:36

39 Markgaller, Rustico, kvadratiska: Detta galler tål ett hjultryck av 50kN och ännu mer om gallret läggs på en speciell stålram. Gallren kan kombineras på olika sätt så att även rektangulära, ovala eller åttakantiga former kan skapas x1500 hålet Ø A:37

40 Markgaller, Rustico, kvadratiska: Detta galler tål ett hjultryck av 50kN och ännu mer om gallret läggs på en speciell stålram. Gallren kan kombineras på olika sätt så att även rektangulära, ovala eller åttakantiga former kan skapas x1900 hålet Ø A:38

41 Markgaller, Rustico, kvadratiska: Detta galler tål ett hjultryck av 50kN och ännu mer om gallret läggs på en speciell stålram. Gallren kan kombineras på olika sätt så att även rektangulära, ovala eller åttakantiga former kan skapas x1900 hålet Ø 700 Dessutom finns former 2000, 2500, 3100, 3700 och Begär informatioen A:39

42 Markgaller, Rustico, runda: Ø 1500 hålet Ø A:40

43 Markgaller, Rustico, runda: Ø 1900 hålet Ø A:41

44 Markgaller, Rustico, runda: Ø 2800 hålet Ø 700 Dimensioner över Ø 2000 kräver läggning på stålram. A:42

45 B U D E R U S HAGENBUCHER TMH ZUMIKON B U D E R U S Markgaller, Design: JOM erbjuder även ett sortiment av designade markgaller för att möjliggöra anläggning av mark av mer personlig karaktär. Klicka på gallren för mer information. Quadral: 50KN 50KN Classico: 50KN Strip: 50KN 50KN Lineär: Safari: Diagono: HAGENBUCHER TMH ZUMIKON A:43

46 Quadral designgaller: x 1800 hålet 840 x 840 Quadral finns även i 1500, 1900, 2000 samt I rektangulära former kan skapas 2000 x 3000 och 2000 x A:44

47 B U D E R U S HAGENBUCHER TMH ZUMIKON B U D E R U S Lineär designgaller: Med Lineär kan mycket varierande (ej runda) former skapas. Kan med fördel användas för rotbryggor. Belastningsbarhet 1,5N utan underlag. Med stålram 5,0 kn. HAGENBUCHER TMH ZUMIKON x 3750 hålet 755 x 755 Fyrkantiga former 2250, 3000 och Rektangulära 1500 x 2250, 2250 x 3000, 2250 x 3750 och 3000 x A:45

48 Classico designgaller: 50KN 50KN 50KN 50KN 50KN x 1900 hålet Ø 700/ A:46

49 Strip designgaller: Strip markgaller skall inte användas i annat än gåytor då räfflorna kan skapa ökad friktion vilket kan försvaga gallret x 1500 hålet Ø A:47

50 Safari designgaller: x 2000 hålet Ø A:48

51 Diagono designgaller: x 2000 hålet Ø A:49

52 Gallerbelysning: I de flesta av våra galler kan en strålkastare monteras. Det ger oanade möjligheter att med optikens hjälp skapa effekter i träden eller på husfasader. Vi arbetar med Begas konstruktion som köps genom normala inköpskanaler för belysning, Bega har t ex 8007, 8012, 8013, 8014, , , o s v. Mer information kan hämtas på A:50

53 Trädgallers belastningsbarhet För respektive galler finns angivet den punktlast som det kan belastas med. Det finns två klasser - 15 kn och 50 kn. Dessa laster gäller för den svagaste punkten - inne vid trädöppningen. Om gallret ligger plant på ett upplag i ytterkant, innebär detta att det blir starkare desto längre lasten kommer ytterkanten. Om denna är av betong blir styrkan mycket hög och i praktiken är gallret inte möjligt att bryta. Användning av galler som tål 15 kn hjultryck. Erfarenheterna av att galler inte går sönder är idag mycket goda. Vid läggningen läggs de antingen fribärande med ytterkanten på en betongkant, som enda stöd, som då kommer att ta hand om lasterna. Alternativt läggs gallret flytande där lasten kommer att fördelas över hela gallrets yta. (Denna läggning används främst då trädet är etablerat sedan tidigare). Andelen galler som går sönder, även medräknat de galler som under anläggningsmomentet lagts fel, är mindre än 1 promille. Av ekonomiska skäl finns alltså i normalfallet aldrig skäl till att förstärka gallrets hållfasthet. Användning av galler som tål 50 kn hjultryck. Dessa galler kan alltså läggas med samma princip som ovan för 15 kn galler, men de kommer då att klara den högre lasten. Enligt vår mening behövs detta starkare galler enbart i undantagsfall, och då säkert bara när det gäller de större gallren. Det är otroligt att fordon som väger över 6 ton totalvikt (som ett 15kN galler tål) kommer in på ett galler så långt att det uppstår risk för hållfastheten. Om gallret är >2 meter ökar naturligtvis denna risk. Den ökade lasten kan också vägas mot kostnaden; för de mindre gallren ökar kostnaden med 60% mot de galler som tar 15kN. Användning av stålramar Till alla galler finns möjligheten att använda stålramar som gallret läggs i. Man kan därvid ha en enklare ram som i praktiken ger en något enklare läggning av gallret i anläggningsmomentet. Man kan också använda en konstruktion som ökar gallrets hållfasthet. Galler som i den vanliga läggningen tål 15 kn kan då bära 50 kn. Eftersom en stålram, som är varmgalvaniserad, ökar kostnaden med % att läggas till gallerkostnaden, kan förstås att stålramen kan ha sitt berättigande i utsatta lägen där man i huvudsak kan arbeta med ett 15kN galler men behöver förstärka ett enstaka galler. Motsvarande gäller naturligtvis för de galler som tål 50 kn. Med en stålram ökar belastningsbarheten till nivåer som dock bara är teoretiska, de saknar, utom i extrema undantagsfall, all praktisk betydelse. Stålram Segjärn i galler Det förekommit galler som varit gjutna i segjärn. Härigenom ville man uppnå en högre styrka. Det har dock visat sig att konstruktionerna i sig inte ens klarat 15kN laster utan att en stålram lagts som förstärkning. Jämfört med ett gjutjärnsgaller ökar kostnaden för ett segjärnsgaller med c a 30% och till detta kommer en stålram, som om den skall klara 50 kn också drar en merkostnad på 80 90%. Segjärnsalternativet är i normalfallet alltid väsentligen dyrare än ett gjutjärnsalternativ om gallrens hållfasthet sätts till 50kN. Den extra kostnaden har ingen relevans till risken för skador på gallren. Markgaller är idag en standardprodukt som används generellt vid all trädplantering i hårdgjorda ytor. Sett ur ett världsmarknadsperspektiv finns enbart tillverkning av segjärnsgaller hos udda tillverkare. Detta gör alla prisjämförelser svåra att genomföra. E:1

54 B U D E R U S HAGENBUCHER TMH ZUMIKON B U D E R U S Rotbryggor En rotbrygga fördelar laster över ett större område. Vi definierar en rotbrygga när man får en fördelning av lasterna på minst sex kvadratmeter runt trädet; man uppnår då en effekt där man möter nya normer för träd som ges i DIN med >6 kvadratmeter som krav. För att skapa rotbryggor i gjutjärn kan nedanstående lösningar användas: Lineär och däröver, samt Quadral Rotbryggor kan även skapas med Lateralgaller utgåendes från gallerbredder (och längd i intervall inom parentes) 1200 (677), 1500 (350 och 750), 2000 (1000) samt 3000 (1000). Exempel med markgaller för rotbryggor: LATERAL: Med tilläggssegment kan Lateral med bredderna 1200, 1500 och 2000 göras längre genom att bygga på segment åt sidorna. Man kan då skapa rotbryggor / Visa /667 LINEÄR: Med Lineär kan mycket varierande (ej runda) former skapas. Kan med fördel användas för rotbryggor. Belastningsbarhet 1,5N utan underlag. Med stålram 5,0 kn. Visa HAGENBUCHER TMH ZUMIKON x 3750 hålet 755 x 755. Fyrkantiga former 2250, 3000 och Rektangulära 1500 x 2250, 2250 x 3000, 2250 x 3750 och 3000 x Visa QUADRAL: I rektangulära former kan skapas 2000 x 3000 och 2000 x Bilden visar 1800 x 1800 hålet 840 x 840. Quadral finns även i 1500, 1900, 2000 samt F:1

55 JOM s nya planteringslåda i betong ger nya, flexibla möjligheter. Sidostycke /1000 mm Sprint /600 mm Sidostycke /1500 mm Fördelar med JOM nya system Olika storlekar på galler kräver flexibilitet i storlekar på betonglådan. Ofta vill man också skapa stora växtbäddar utan att galler används. Den nya lådan kan monteras ihop vid sidan av gropen för att sedan lyftas på plats. Detta medför ett snabbare och enklare montage. Jämfört med den gamla konstruktionen erbjuds nu större öppningar för trädrötterna, en högre öppning för grunt liggande rötter samt en balk som ger stöd för hela konstruktionen i dess underkant. Skarvstycke /600 mm Visa exempelstorlekar och monteringsprincip JOM JÄRN I OFFENTLIG MILJÖ B:0

56 Enkelt och smart byggsystem som ger en snabbare, säkrare och billigare planteringsgrop! Standardstorlekar: Produktfördelar: Varje grundelement har två monteringsmöjligheter som erbjuder en alternativ längd av 100 mm. Snabb och enkel hopkoppling av elementen sker med en kopplingssprint i armeringsstål. Snabb placering av den färdiga lådan i mark sker med en lyftögleförsedd styrskena som endast används under montaget. Planteringslåda 4410/ x 2000 mm. Planteringslåda x900 mm. Planteringslåda x1000 mm. Planteringslåda x1100 mm. Planteringslåda x1200 mm. Planteringslåda x1300 mm. Planteringslåda x1400 mm. Planteringslåda x1500 mm. Planteringslåda x1600 mm. Planteringslåda x1700 mm. Planteringslåda x1800 mm. Planteringslåda x1900 mm. Planteringslåda x2000 mm. Planteringslåda x2100 mm. Planteringslåda x2200 mm. Planteringslåda x2300 mm. Planteringslåda x2400 mm. Planteringslåda x2500 mm. Planteringslåda x3000 mm. (Klicka på den låda Du vill se) B:1

57 JOM Planteringslåda 2000x1000: Sidostycke /1000 mm Sprint /600 mm Sidostycke /1500 mm Skarvstycke /600 mm Planteringslåda 4410/ x 2000 mm. B:2

58 JOM Planteringslåda 900x900: Planteringslåda x900 mm. B:3

59 JOM Planteringslåda 1000x1000: Planteringslåda x1000 mm. B:4

60 JOM Planteringslåda 1100x1100: Planteringslåda x1100 mm. B:5

61 JOM Planteringslåda 1200x1200: Planteringslåda x1200 mm. B:6

62 JOM Planteringslåda 1300x1300: Planteringslåda x1300 mm. B:7

63 JOM Planteringslåda 1400x1400: Planteringslåda x1400 mm. B:8

64 JOM Planteringslåda 1500x1500: Planteringslåda x1500 mm. B:9

65 JOM Planteringslåda 1600x1600: Planteringslåda x B:10

66 JOM Planteringslåda 1700x1700: Planteringslåda x1700 mm. B:11

67 JOM Planteringslåda 1800x1800: Planteringslåda x1800 mm. B:12

68 JOM Planteringslåda 1900x1900: Planteringslåda x1900 mm. B:13

69 JOM Planteringslåda 2000x2000: Planteringslåda x2000 mm. B:14

70 JOM Planteringslåda 2100x2100: Planteringslåda x2100 mm. B:15

71 JOM Planteringslåda 2200x2200: Planteringslåda x2200 mm. B:16

72 JOM Planteringslåda 2300x2300: Planteringslåda x2300 mm. B:17

73 JOM Planteringslåda 2400x2400: Planteringslåda x2400 mm. B:18

74 JOM Planteringslåda 2500x2500: Planteringslåda x2500 mm. B:19

75 JOM planteringslåda 3000x3000 Planteringslåda x3000 mm. B:20

76 Anläggningsalternativ Välj här det alternativ som gäller Ditt projekt och gå sedan till exemplen som visar detaljlösningarna. Allmänt Här redovisas några olika typfall med utgångspunkt från om det redan finns jord på planteringsplatsen, eller om det behöver skapas nya växtförutsättningar. Olika val av ytskikt och trafikklasser redovisas också och vi utgår i exemplen från att skelettjord inte kan användas för belastningar i trafikklass 3. Markgaller, planteringslådor och rotsonder I täta ytskikt som asfalt eller betongplattor/marksten förser rotsonder rötterna med luft och vatten. Lokala fall kan utföras runt rotsonden och underliggande lager eller för magasin som dimensioneras för att ta emot motsvarande mängder ytvatten LOD. I alla typfallen används ett markgaller och en betonglåda. Därmed transporteras de punktlaster som kommer ut på gallret förbi rotzonen och ner i det underliggande materialet. Typgropar vid nyplantering Trafikklass Välj 1: I befintlig jord 1 Exempel 1 2: Vid förändrade höjder/nivåer 1 Exempel 2 3: I befintlig jord 3 Exempel 3 4: Plantering på betongbjälklag 3 Exempel 4 5: I planteringsgrop på betongbjälklag 3 Exempel 5 Befintliga träd Typlösning för befintliga träd 1 Exempel 6 JA JA JA JA JA JA Betongbjälklag Typlösning för betongelement för högre belastningar Exempel 7 JA C:1

77 Anläggningsförslag - Exempel 1. Plantering i befintlig jord. Trafikklass 1, torgyta eller motsvarande. Normalt utförande i befintlig jord. Lättare trafikbelastning. Trädgaller på avlastande betongelement förhindrar komprimering. Plastslang för bevattning. Vid täta ytskikt förser rotsonder rötterna med luft och vatten. Vid olika genomsläpplighet i ytskiktet Alternativlistan C:2

78 Anläggningsförslag - Exempel 2. Förändrade höjder/nivåer. Trafikklass 1, torgyta eller motsvarande Vid olika genomsläpplighet i ytskiktet Alternativlistan C:3

79 Anläggningsförslag - Exempel 3. Plantering i befintlig jord. Trafikklass 3, hög belastning. Förbättrat utförande i befintlig jord. Tyngre trafikbelastning. Rötternas expansion inom en större yta möjliggörs med hjälp av stora förtillverkade betongplattor (1x0,5m) upplagda på ett eller två lager lättklinkerblock (Leca 600x200x200). Detta ger 200 respektive 400 mm okomprimerad jord på den redovisade ytan 3,5x3,5 m. Rotsonder i alla typer av ytskikt. Förtillverkade hål i betongplattor för rotsond. Se separat plan över prefabplattor nedan. Vid olika genomsläpplighet i ytskiktet Visa läggning av betongplattor Alternativlistan C:4

80 Anläggningsförslag - Exempel 4. Plantering på betongbjälklag. Trafikklass 3, hög belastning. Vid olika genomsläpplighet i ytskiktet Visa läggning av betongplattor Alternativlistan C:5

81 Anläggningsförslag - Exempel 5. Plantering på betongbjälklag i planteringsgrop. Trafikklass 3, hög belastning. Här illustreras två typfall av plantering på betongbjälklag underbyggd gård med hög trafikbelastning. Goda betingelser för trädet fås vid 60 cm jorddjup. Betongplattor på två lager lättklinkerblock ger 40 cm okomprimerad jord på en yta av 3,5x3,5 m. Kräver stor konstruktionshöjd och ger stora laster på underliggande konstruktion. Kan tillämpas lokalt kring stora träd. Ett lager lättklinkerblock minskar lasterna men ger mindre jorddjup. Alternativt kan också fördjupningar för trädgroparna göras i bjälklaget. Gården måste då planeras tidigt för att fördjupningarna skall kunna inordnas i konstruktionen. Rotsonder i alla typer av ytskikt. Vid olika genomsläpplighet i ytskiktet Visa läggning av betongplattor Alternativlistan C:6

82 Anläggningsförslag - Exempel 6. Stort befintligt träd i befintlig gräsyta, förändrad till tät yta, tex asfalt. Trafikklass 1. Befintliga stora träd eller befintliga träd med planerad lång livslängd. Illustrationen visar större träd i planteringsyta eller gräsyta, som skall omvandlas till hårdgjord torgyta. Viktigt med schakt för hand i rotzon. Rotsonder nödvändiga i täta ytor. Alternativlistan C:7

83 Betongplattor - Exempel 7. Konstruktion av betongplattor för att vid hög trafikbelastning kunna tillåta rotutbredning. Alternativlistan C:8

84 JOM Stamskydd Brett sortiment för skydd av träd och annan växtlighet Välkommen att blicka in i vårt stora urval! Klicka på det galler Du vill veta mer om. Plats för skylt Markfäste D:0

85 Stamskydd tvådelade D:1

86 Stamskydd tvådelade D:2

87 Stamskydd Ø 480 JOM:s egenkonstruerade byggsystem som skruvas ihop på plats enligt IKEA-principen Ø Ø Ø D:3

88 Stamskydd mot vägg D:4

89 Stamskydd mot vägg D:5

90 Stamskydd Plats för skylt D:6

91 JOM Stamskydd Markfäste D:6
