1 BK 45 BK 45U Bruksanvisning Kondensatavledare BK 45, BK 45U 1

2 Innehåll Viktig information Sidan Avsedd användning... 6 Säkerhetsanvisningar... 6 Information om risker... 6 Klassificering enligt artikel 9 i direktivet om tryckbärande anordningar... 6 Kommentarer Förpackningens innehåll... 7 Systembeskrivning... 7 Funktion... 7 Tekniska data... 8 Korrosionsbeständighet... 9 Konstruktion...9 Typskylt/märkning... 9 Montering BK Utförande med fläns Utförande med gängad muff Utförande med svetsad muff Utförande med svetsändar Värmebehandling av svetsfogarna Driftstart BK 45, BK 45U Drift BK 45, BK 45U Underhåll Kontrollera kondensatavledaren Rengöra/byta termovitregulator Rengöra/byta smutssil Åtdragningsmoment Reservdelar Reservdelslista

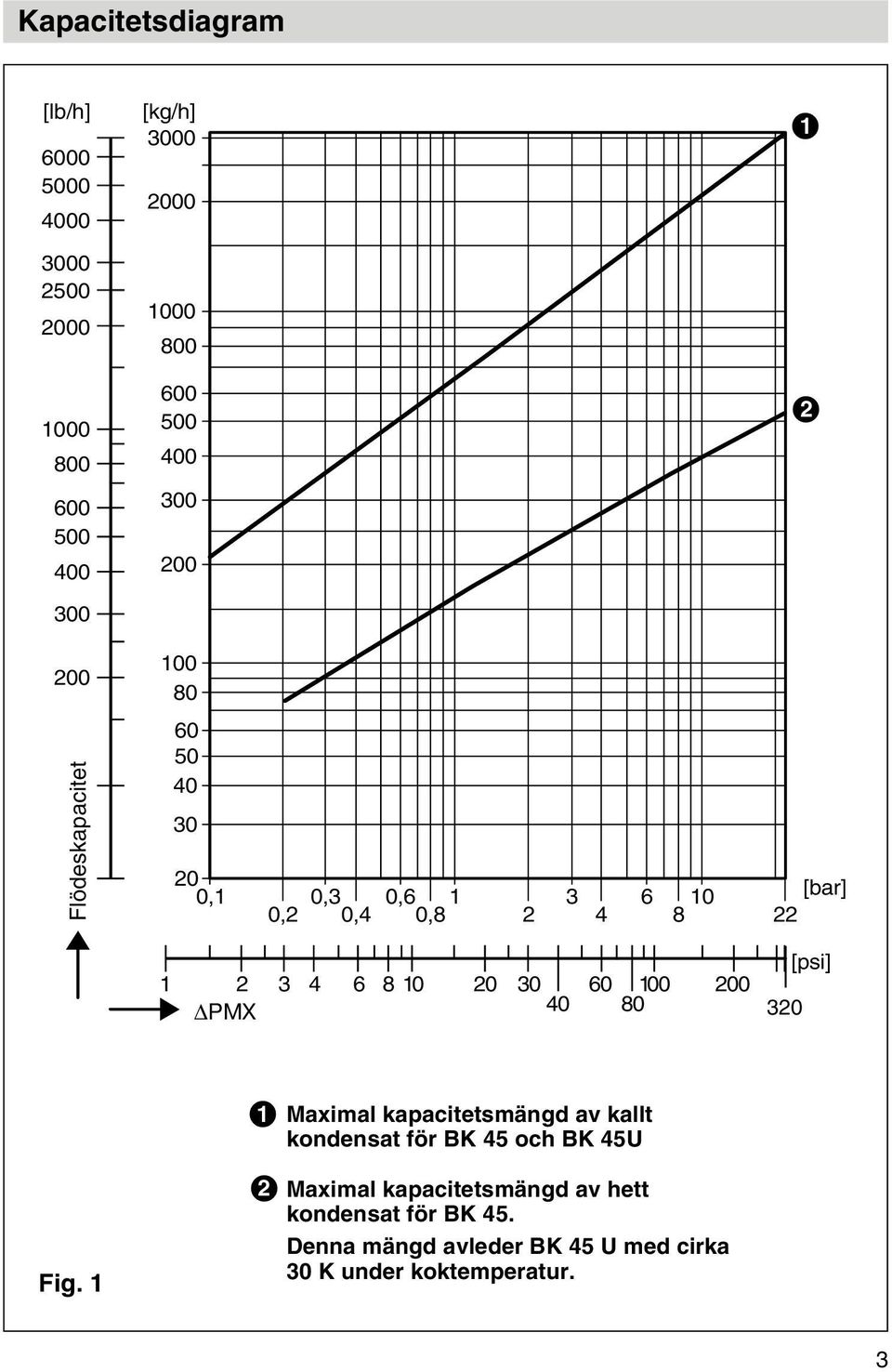

3 Kapacitetsdiagram [lb/h] Flödeskapacitet [kg/h] ,1 0,2 0,3 0, [bar] 0,4 0, PMX [psi] Fig Maximal kapacitetsmängd av kallt kondensat för BK 45 och BK 45U Maximal kapacitetsmängd av hett kondensat för BK 45. Denna mängd avleder BK 45 U med cirka 30 K under koktemperatur. 3

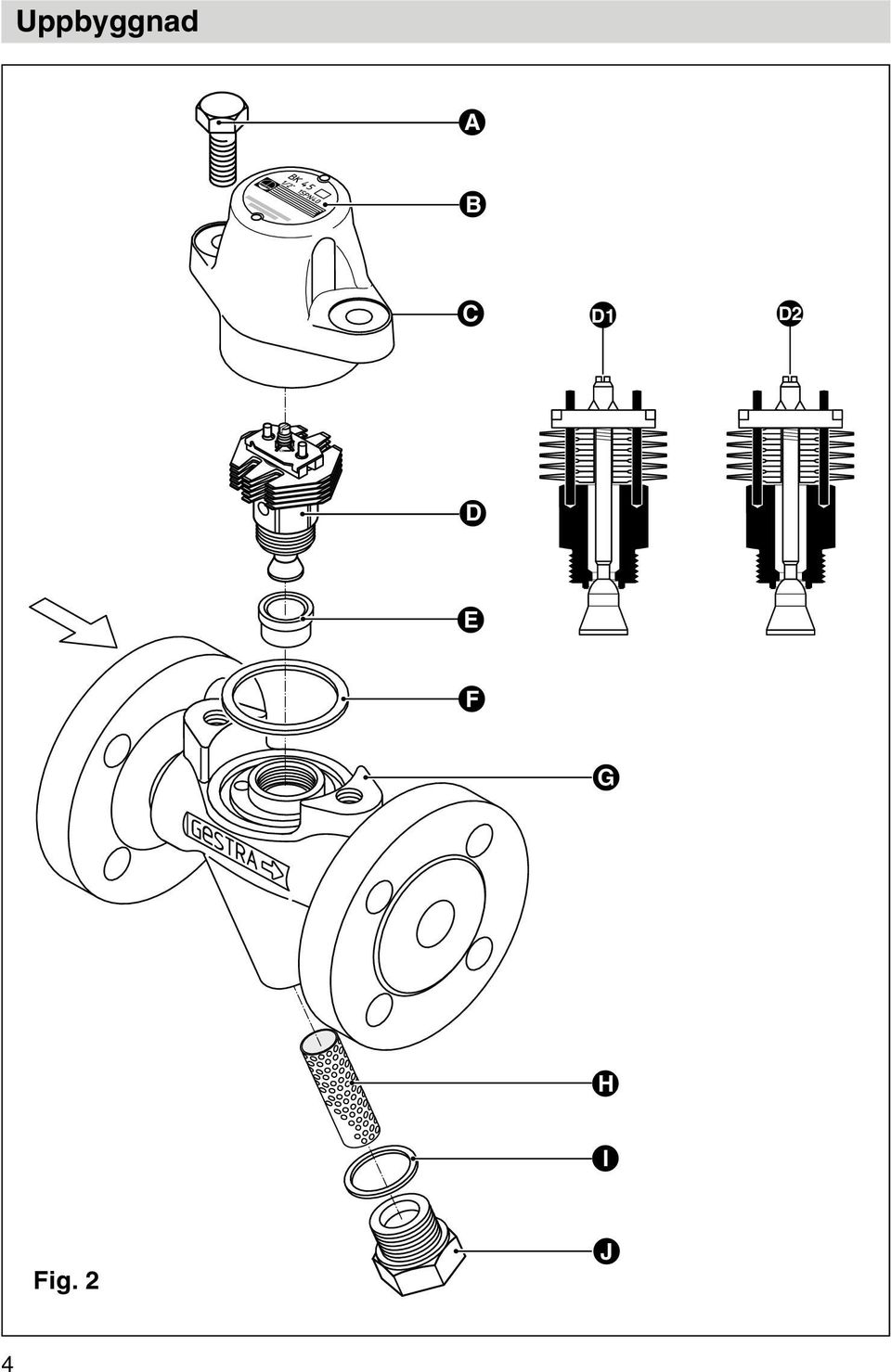

4 Uppbyggnad A B C D1 D2 D E F G H I Fig. 2 J 4

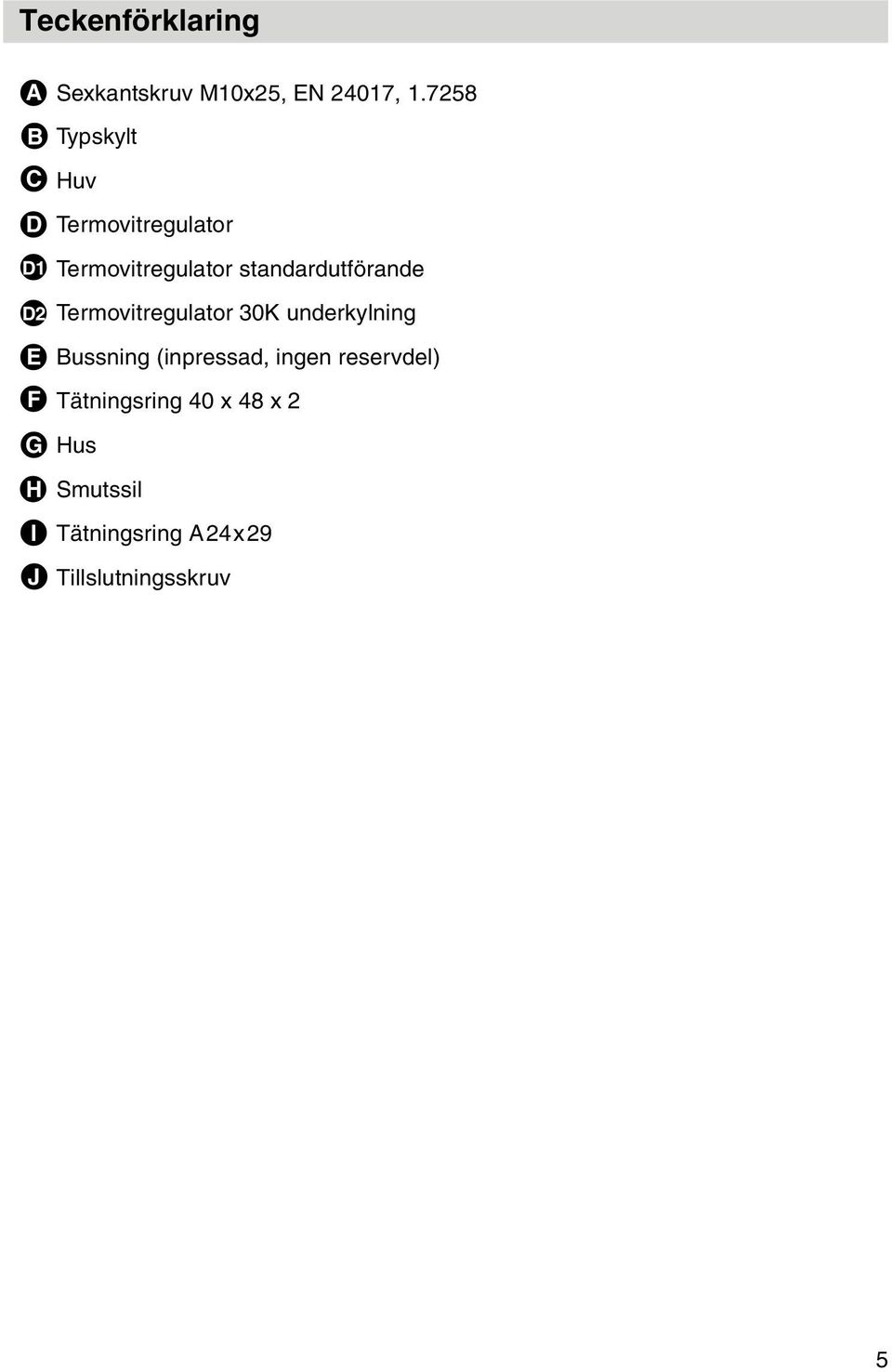

5 Teckenförklaring A B C D D1 Sexkantskruv M10x25, EN 24017, Typskylt Huv Termovitregulator Termovitregulator standardutförande D2 Termovitregulator 30K underkylning E F G H I J Bussning (inpressad, ingen reservdel) Tätningsring 40 x 48 x 2 Hus Smutssil Tätningsring A24x29 Tillslutningsskruv 5

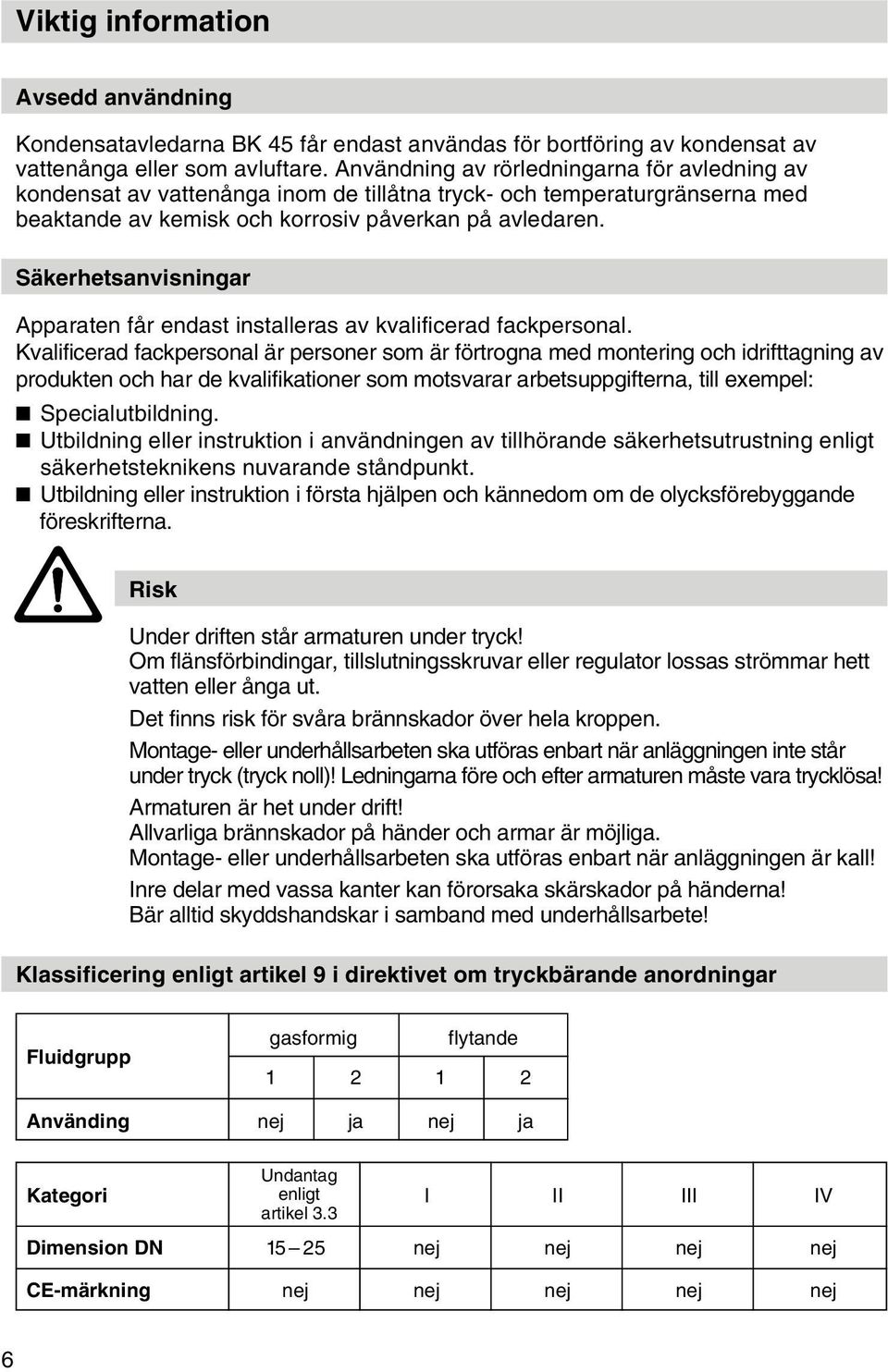

6 Viktig information Avsedd användning Kondensatavledarna BK 45 får endast användas för bortföring av kondensat av vattenånga eller som avluftare. Användning av rörledningarna för avledning av kondensat av vattenånga inom de tillåtna tryck- och temperaturgränserna med beaktande av kemisk och korrosiv påverkan på avledaren. Säkerhetsanvisningar Apparaten får endast installeras av kvalificerad fackpersonal. Kvalificerad fackpersonal är personer som är förtrogna med montering och idrifttagning av produkten och har de kvalifikationer som motsvarar arbetsuppgifterna, till exempel: Specialutbildning. Utbildning eller instruktion i användningen av tillhörande säkerhetsutrustning enligt säkerhetsteknikens nuvarande ståndpunkt. Utbildning eller instruktion i första hjälpen och kännedom om de olycksförebyggande föreskrifterna. Risk Under driften står armaturen under tryck! Om flänsförbindingar, tillslutningsskruvar eller regulator lossas strömmar hett vatten eller ånga ut. Det finns risk för svåra brännskador över hela kroppen. Montage- eller underhållsarbeten ska utföras enbart när anläggningen inte står under tryck (tryck noll)! Ledningarna före och efter armaturen måste vara trycklösa! Armaturen är het under drift! Allvarliga brännskador på händer och armar är möjliga. Montage- eller underhållsarbeten ska utföras enbart när anläggningen är kall! Inre delar med vassa kanter kan förorsaka skärskador på händerna! Bär alltid skyddshandskar i samband med underhållsarbete! Klassificering enligt artikel 9 i direktivet om tryckbärande anordningar Fluidgrupp gasformig flytande Använding nej ja nej ja Undantag Kategori enligt I II III IV artikel 3.3 Dimension DN nej nej nej nej CE-märkning nej nej nej nej nej 6

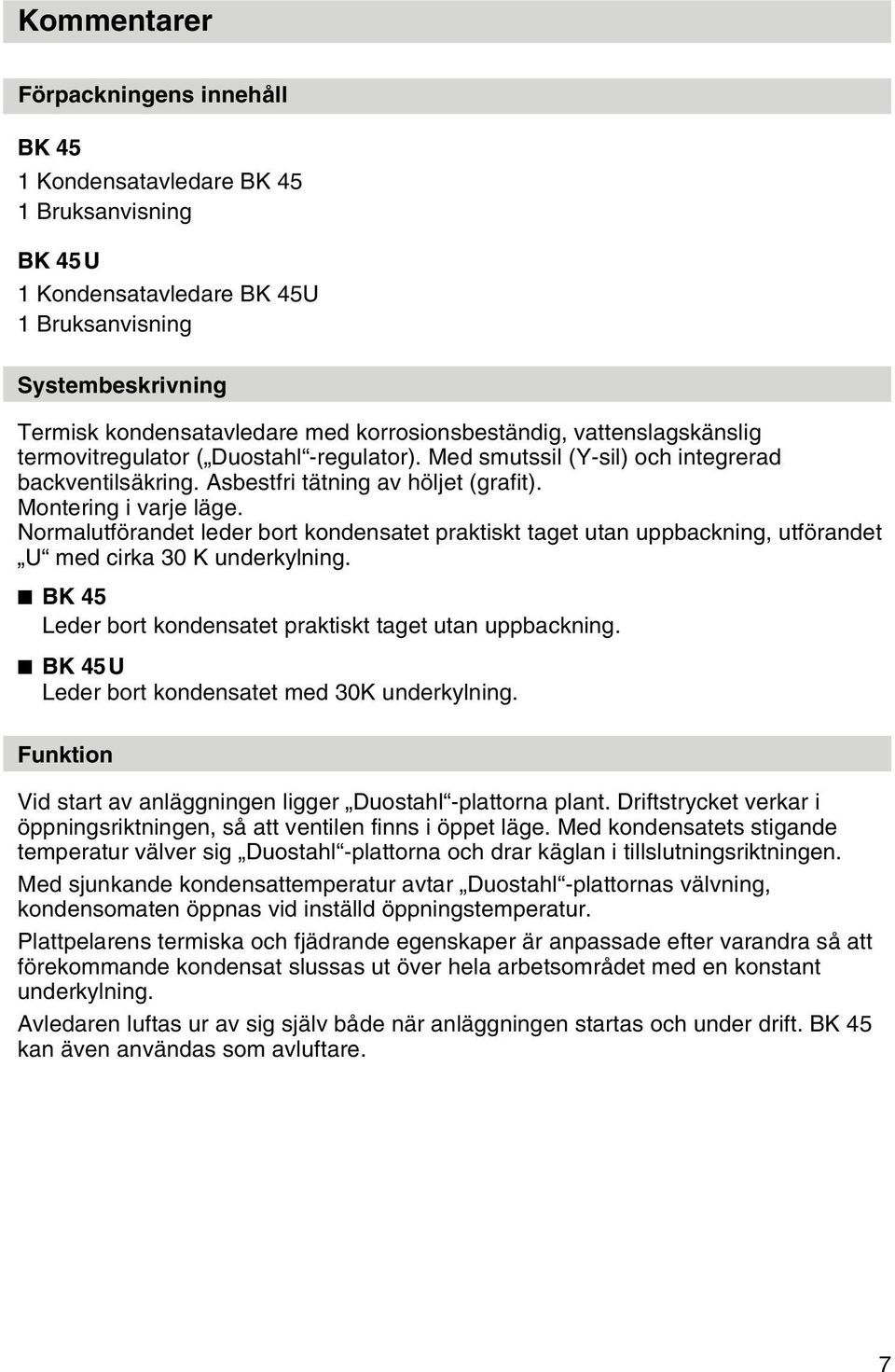

7 Kommentarer Förpackningens innehåll BK 45 1 Kondensatavledare BK 45 1 Bruksanvisning BK 45U 1 Kondensatavledare BK 45U 1 Bruksanvisning Systembeskrivning Termisk kondensatavledare med korrosionsbeständig, vattenslagskänslig termovitregulator ( Duostahl -regulator). Med smutssil (Y-sil) och integrerad backventilsäkring. Asbestfri tätning av höljet (grafit). Montering i varje läge. Normalutförandet leder bort kondensatet praktiskt taget utan uppbackning, utförandet U med cirka 30 K underkylning. BK 45 Leder bort kondensatet praktiskt taget utan uppbackning. BK 45U Leder bort kondensatet med 30K underkylning. Funktion Vid start av anläggningen ligger Duostahl -plattorna plant. Driftstrycket verkar i öppningsriktningen, så att ventilen finns i öppet läge. Med kondensatets stigande temperatur välver sig Duostahl -plattorna och drar käglan i tillslutningsriktningen. Med sjunkande kondensattemperatur avtar Duostahl -plattornas välvning, kondensomaten öppnas vid inställd öppningstemperatur. Plattpelarens termiska och fjädrande egenskaper är anpassade efter varandra så att förekommande kondensat slussas ut över hela arbetsområdet med en konstant underkylning. Avledaren luftas ur av sig själv både när anläggningen startas och under drift. BK 45 kan även användas som avluftare. 7

8 Kommentarer fortsättning Tekniska data PN 40 p-t serie Enligt EN , tabell 15, materialgrupp 3E0 Material [P250GH (gammal beteckning C22.8)] / ASTM A 105 Dimension (DN) 15, 20, 25 Anslutningssätt Fläns PN 40, fläns ASME klass 300 Driftstryck PMA [bar] 40, 0 30, 2 25, 8 24, 0 23, 1 Inloppstemperatur TMA [ C] 10 bis Användningsbegränsningar*) Användningsbegränsningar*) Klass 150 p-t serie Enligt ASME B16.34, materialgrupp 1. 1 Material [P250GH (gammal beteckning C22.8)] / ASTM A 105 Dimension (DN) 15, 20, 25 Anslutningssätt Fläns ASME klass150 Driftstryck PMA [bar] 19, 7 14, 0 10, 2 8, 4 6, 5 Inloppstemperatur TMA [ C] *) Användningsgränser för avsedd användning. Tillåten tryckskillnad 1 ) 2 ) Tryckskillnad PMX [bar] 22 1 ) Var uppmärksam på gränserna för användning! 2 ) Ingående tryck minus utgående tryck Material EN DIN ASTM Hus P250GH (1.0460) C22.8 (1.0460) A105 Huv P250GH (1.0460) C22.8 (1.0460) A105 Skruvar 42CrMo4 (1.7225) 42 CrMo4 (1.7225) A193 B7 Husets tätning Grafit Termovitregulator Rostfritt stål Övriga inre delar Rostfritt stål 8

9 Kommentarer fortsättning Korrosionsbeständighet Huset är inte konstruerat för svällande belastning. Svetsfogar och flänsar ska beräknas med avseende på böj- och växelfasthet. Dimensionering och korrosionstillägg ska utföras enligt teknikens nuvarande ståndpunkt. Konstruktion Vid avsedd användning påverkas apparatens säkerhet inte av korrosion. Typskylt/märkning Mätpunkt för ultraljudsprov Dimension Märkning enligt EN ISO Termovitregulator Normalutförande U 30K Underkylning U Övriga obligatoriska uppgifter enligt EN 19 finns på avledarens hus! Fig. 3 9

10 Montering BK 45, BK 45U BK 45, BK 45U kan monteras i vertikal eller horisontell ledning! Vid vågrätt montering ska BK 45, BK 45 A helst monteras med huven ovanpå! Utförande med fläns 1. Beakta monteringsläget. 2. Beakta flödesriktningen. Pilen för flödesriktning finns på avledarens hus! 3. Tänk på att skapa utrymme för service. Om avledaren är fast monterad, behövs ett fritt område på minst 70 mm för demontering av huven C! 4. Ta bort plastpropparna. Plastpropparna är enbart avsedda som transportsäkring! 5. Rengör tätningsytorna på båda flänsarna. 6. Montera avledaren. Utförande med gängad muff 1. Beakta monteringsläget. 2. Beakta flödesriktningen. Pilen för flödesriktning finns på avledarens hus! 3. Tänk på att skapa utrymme för service. Om avledaren är fast monterad, behövs ett fritt område på minst 70 mm för demontering av huven C! 4. Ta bort plastpropparna. Plastpropparna är enbart avsedda som transportsäkring! 5. Rengör den inre gängan. 6. Montera avledaren. Utförande med svetsad muff 1. Beakta monteringsläget. 2. Beakta flödesriktningen. Pilen för flödesriktning finns på avledarens hus! 3. Tänk på att skapa utrymme för service. Om avledaren är fast monterad, behövs ett fritt område på minst 70 mm för demontering av huven C! 4. Ta bort plastpropparna. Plastpropparna är enbart avsedda som transportsäkring! 5. Demontera termovitregulatorn enligt beskrivningen i Underhåll. 6. Rengör svetsmuffen. 7. Montering ska ske enbart med bågsvetsning (svetsprocess 111 och 141 enligt DIN EN 24063). 10

11 Montering fortsättning Utförande med svetsändar 1. Beakta monteringsläget. 2. Beakta flödesriktningen. Pilen för flödesriktning finns på avledarens hus! 3. Tänk på att skapa utrymme för service. Om avledaren är fast monterad, behövs ett fritt område på minst 70 mm för demontering av huven C! 4. Ta bort plastpropparna. Plastpropparna är enbart avsedda som transportsäkring! 5. Rengör svetsändarna. 6. Montage med bågsvets (svetsprocess 111 och 141 enligt DIN EN 24063) eller gassvetsning. (svetsprocess 3 enligt DIN EN 24063). Varning Insvetsning av kondensatavledare i tryckförande ledningar får utföras endast av svetsare med svetslicens enligt DIN EN 287. Kondensatavledaren får inte isoleras. Värmebehandling av svetsfogarna Värmebehandling i efterhand av svetsfogarna behövs inte. Driftstart Flänsförbindningar på BK 45 måste skruvas fast tätt. Drift Underhåll måste genomföras på BK 45 med jämna mellanrum (se Underhåll). 11

12 Underhåll GESTRA kondensatavledare BK är i princip underhållsfria. Vid användning i ospolade nya anläggningar bör man emellertid genomföra en kontroll och rengöring av regulatorn. Kontrollera kondensatavledaren Kondensatavledaren BK 45A... kan kontrolleras under drift med GESTRA ultraljudsmätare VAPOPHONE eller TRAPtest. Mätpunkten finns på huven vid typskylten. Fig. 3 Om friskånga läckage mäts, rengör armatur eller byt regulator. Rengöra/byta termovitregulator och dysinsats 1. Beakta riskinformationen på sidan 6! 2. Lossa husets skruvar A och skruva loss dem, ta av huven C från huset G. 3. Skruva loss och rengör termovitregulatorn D. 4. Byt termovitregulator D vid synbart slitage eller skador. 5. Rengör hus och inre delar. Rengör alla tätningsytor. 6. Stryk på temperaturbeständigt smörjmedel på alla gängor, dysinsatsens och huvens tätningsytor (t.ex. WINIX 2150). 7. Skruva fast termovitregulatorn och dra åt med 90 Nm. 8. Tätningsringen F måste bytas, om det finns synliga skador. Använd samma huv C. Om en annan huv eller en ny används, måste tätningsringen F bytas. 9. Sätt huven på huset. Dra åt husets skruvar A växelvis och jämnt i flera steg med 25 Nm. Verktyg Ringskruvnyckel SW 16, DIN 3113, Form B Ringskruvnyckel SW 22, DIN 3113, Form B Momentnyckel Nm, DIN ISO 6789 WINIX 2150 är ett registrerat varumärke som tillhör WINIX GmbH, Norderstedt 12

13 Underhåll fortsättning Rengöra/byta smutssil 1. Beakta riskinformationen på sidan 6! 2. Lossa tillslutningsskruven J och skruva loss med smutssilen H. 3. Rengör smutssil, tillslutningsskruv och tätningsytor. 4. Byt smutssil och tillslutningsskruv vid synbart slitage eller skador. 5. Byt tätningsring I, om det finns synliga skador. 6. Stryk på temperaturbeständigt smörjmedel på tillslutningsskruven (t.ex. WINIX 2150). 7. Montera tillslutningsskruven J med tätningsring I och smutssil H. Dra åt tillslutningsskruven med 120 Nm. Verktyg Ringskruvnyckel SW 30, DIN 3113, Form B Momentnyckel Nm, DIN ISO 6789 Åtdragningsmoment Del Benämning Åtdragningsmoment [Nm] D D1 D2 Termovitregulator 090 A Husets skruvar 025 J Tillslutningsskruv 120 Alla åtdragningsmoment avser en rumstemperatur på 20 C. WINIX 2150 är ett registrerat varumärke som tillhör WINIX GmbH, Norderstedt 13

14 Reservdelar Reservdelslista Del Benämning Artikelnummer Artikelnummer D1 D2 F Termovitregulator normal Termovitregulator U H I J Smutssil komplett F Tätningsring*) 40x48x2, grafit I Tätningsring*) A24x29, Niro *) Minsta beställningsmängd 50 st. Mindre mängder kan köpas från fackhandeln. 14

15 15

16 Er agent i Sverige: Alnab Armatur AB PARTILLE SVERIGE Tel Fax alnab@alnab.se GESTRA GmbH P. O. Box , D Bremen, Münchener Str. 77, D Bremen Tel. +49 (0) , Fax +49 (0) gestra.gmbh@flowserve.com, Internet A Unit of Flowserve Corporation /404c 2000 GESTRA GmbH Bremen Printed in Germany 16
