Ultuna, Södra gärdet syd

Transkript

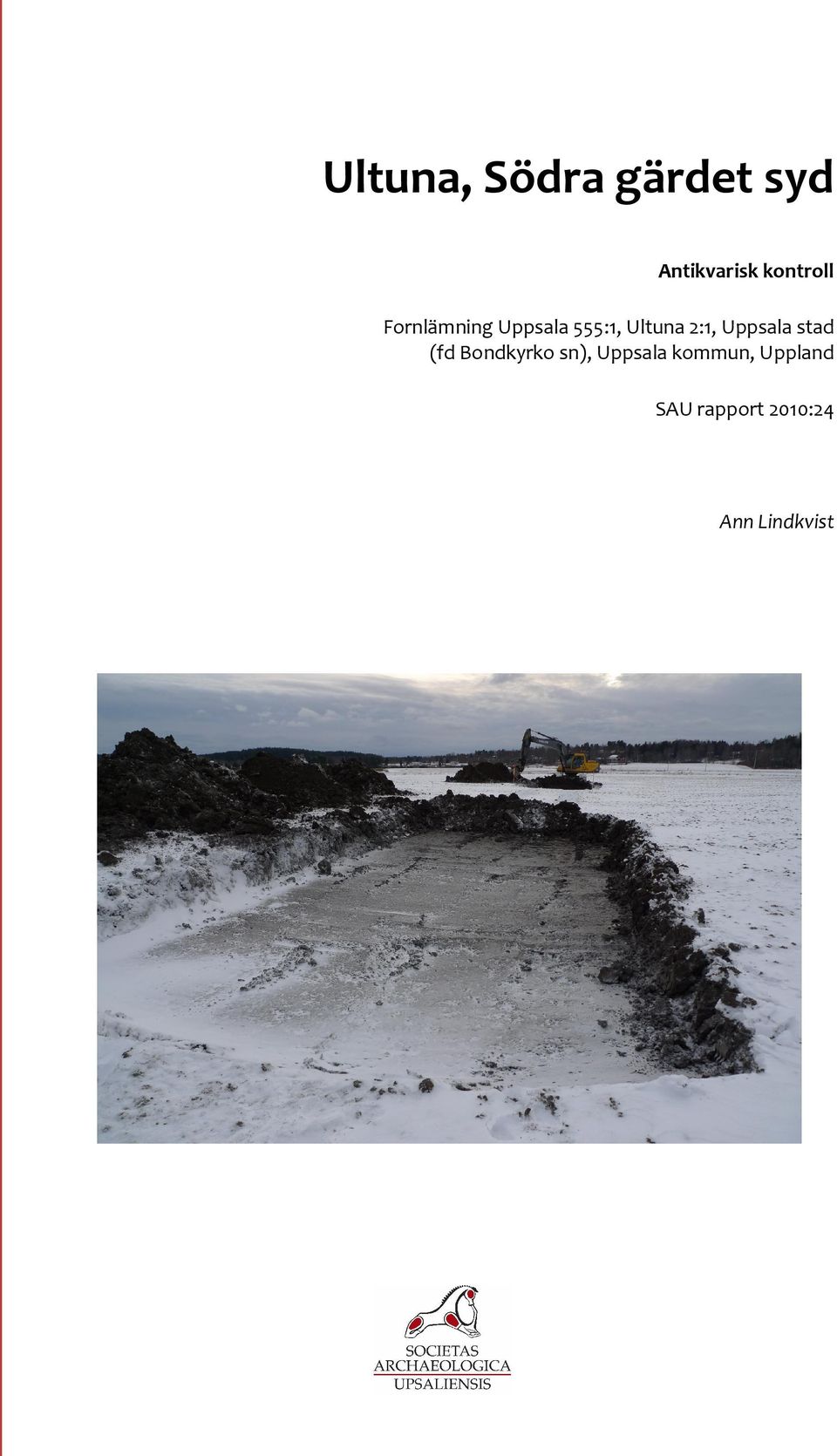

1 Ultuna, Södra gärdet syd Antikvarisk kontroll Fornlämning Uppsala 555:1, Ultuna 2:1, Uppsala stad (fd Bondkyrko sn), Uppsala kommun, Uppland SAU rapport 2010:24 Ann Lindkvist

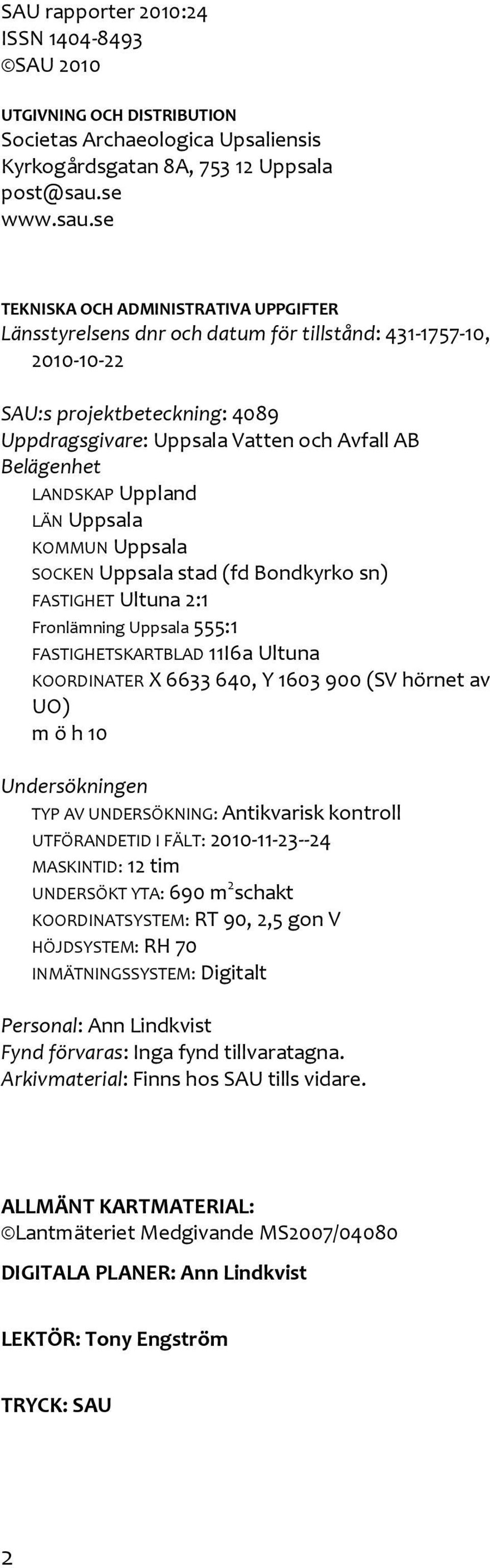

2 SAU rapporter 2010:24 ISSN SAU 2010 UTGIVNING OCH DISTRIBUTION Societas Archaeologica Upsaliensis Kyrkogårdsgatan 8A, Uppsala TEKNISKA OCH ADMINISTRATIVA UPPGIFTER Länsstyrelsens dnr och datum för tillstånd: , SAU:s projektbeteckning: 4089 Uppdragsgivare: Uppsala Vatten och Avfall AB Belägenhet LANDSKAP Uppland LÄN Uppsala KOMMUN Uppsala SOCKEN Uppsala stad (fd Bondkyrko sn) FASTIGHET Ultuna 2:1 Fronlämning Uppsala 555:1 FASTIGHETSKARTBLAD 11I6a Ultuna KOORDINATER X , Y (SV hörnet av UO) m ö h 10 Undersökningen TYP AV UNDERSÖKNING: Antikvarisk kontroll UTFÖRANDETID I FÄLT: MASKINTID: 12 tim UNDERSÖKT YTA: 690 m 2 schakt KOORDINATSYSTEM: RT 90, 2,5 gon V HÖJDSYSTEM: RH 70 INMÄTNINGSSYSTEM: Digitalt Personal: Ann Lindkvist Fynd förvaras: Inga fynd tillvaratagna. Arkivmaterial: Finns hos SAU tills vidare. ALLMÄNT KARTMATERIAL: Lantmäteriet Medgivande MS2007/04080 DIGITALA PLANER: Ann Lindkvist LEKTÖR: Tony Engström TRYCK: SAU 2

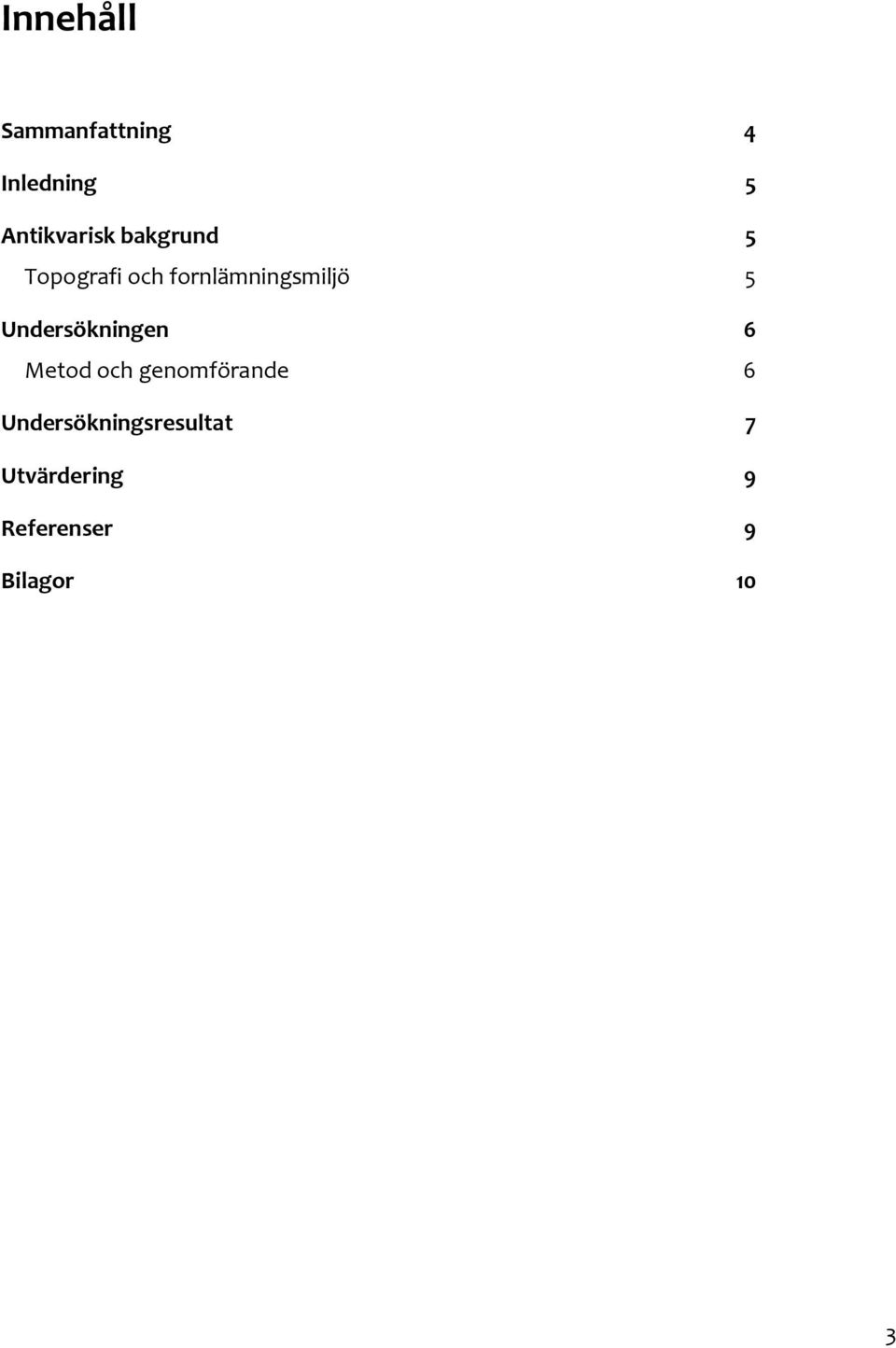

3 Innehåll Sammanfattning 4 Inledning 5 Antikvarisk bakgrund 5 Topografi och fornlämningsmiljö 5 Undersökningen 6 Metod och genomförande 6 Undersökningsresultat 7 Utvärdering 9 Referenser 9 Bilagor 10 3

4 Sammanfattning Vid en antikvarisk kontroll i samband med nedläggande av en ny dagvattenledning över det Södra gärdet, söder om Ultuna Allé i Ultuna, framkom inga nya fornlämningar. Undersökningens omfattning räcker inte heller till att göra någon revision av den fornlämning Uppsala 555:1 som har sin utbredning inom delar av det aktuella undersökningsområdet. Figur 1. Utdrag ur Terrängkartan med undersökningsområdet markerat. Lantmäterieverket Gävle. Medgivande MS2007/ Skala 1:

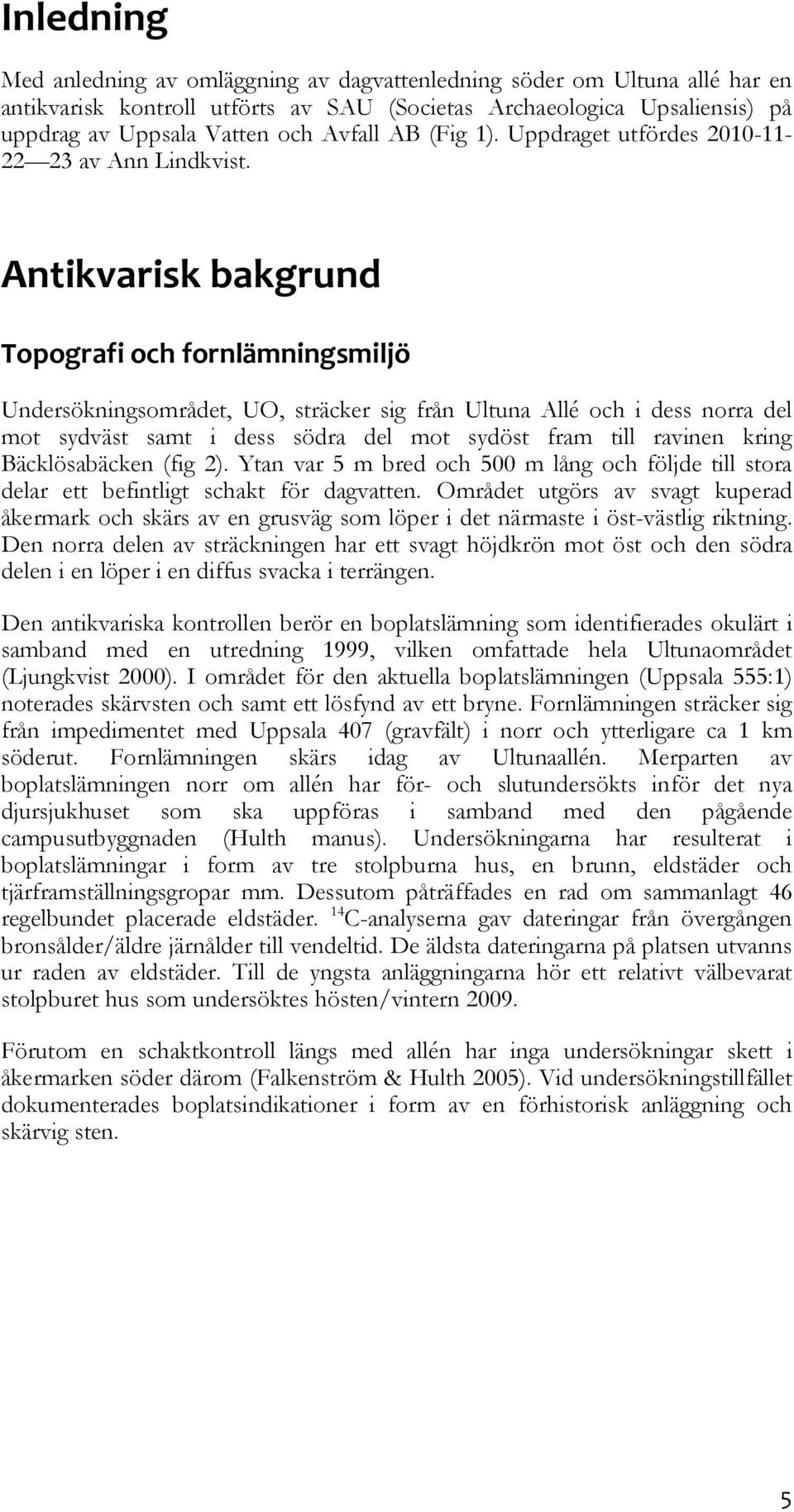

5 Inledning Med anledning av omläggning av dagvattenledning söder om Ultuna allé har en antikvarisk kontroll utförts av SAU (Societas Archaeologica Upsaliensis) på uppdrag av Uppsala Vatten och Avfall AB (Fig 1). Uppdraget utfördes av Ann Lindkvist. Antikvarisk bakgrund Topografi och fornlämningsmiljö Undersökningsområdet, UO, sträcker sig från Ultuna Allé och i dess norra del mot sydväst samt i dess södra del mot sydöst fram till ravinen kring Bäcklösabäcken (fig 2). Ytan var 5 m bred och 500 m lång och följde till stora delar ett befintligt schakt för dagvatten. Området utgörs av svagt kuperad åkermark och skärs av en grusväg som löper i det närmaste i öst-västlig riktning. Den norra delen av sträckningen har ett svagt höjdkrön mot öst och den södra delen i en löper i en diffus svacka i terrängen. Den antikvariska kontrollen berör en boplatslämning som identifierades okulärt i samband med en utredning 1999, vilken omfattade hela Ultunaområdet (Ljungkvist 2000). I området för den aktuella boplatslämningen (Uppsala 555:1) noterades skärvsten och samt ett lösfynd av ett bryne. Fornlämningen sträcker sig från impedimentet med Uppsala 407 (gravfält) i norr och ytterligare ca 1 km söderut. Fornlämningen skärs idag av Ultunaallén. Merparten av boplatslämningen norr om allén har för- och slutundersökts inför det nya djursjukhuset som ska uppföras i samband med den pågående campusutbyggnaden (Hulth manus). Undersökningarna har resulterat i boplatslämningar i form av tre stolpburna hus, en brunn, eldstäder och tjärframställningsgropar mm. Dessutom påträffades en rad om sammanlagt 46 regelbundet placerade eldstäder. 14 C-analyserna gav dateringar från övergången bronsålder/äldre järnålder till vendeltid. De äldsta dateringarna på platsen utvanns ur raden av eldstäder. Till de yngsta anläggningarna hör ett relativt välbevarat stolpburet hus som undersöktes hösten/vintern Förutom en schaktkontroll längs med allén har inga undersökningar skett i åkermarken söder därom (Falkenström & Hulth 2005). Vid undersökningstillfället dokumenterades boplatsindikationer i form av en förhistorisk anläggning och skärvig sten. 5

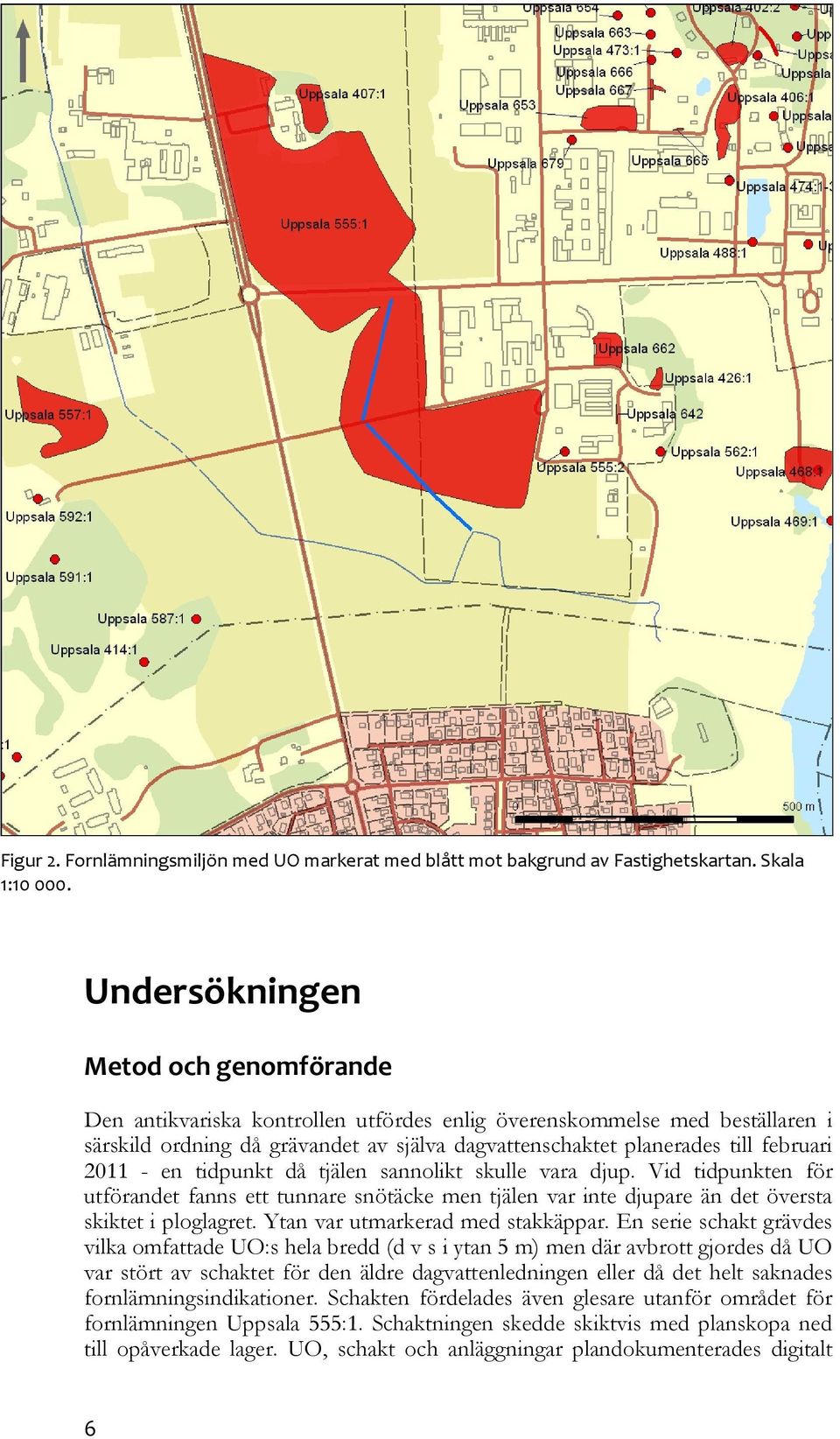

6 Figur 2. Fornlämningsmiljön med UO markerat med blått mot bakgrund av Fastighetskartan. Skala 1: Undersökningen Metod och genomförande Den antikvariska kontrollen utfördes enlig överenskommelse med beställaren i särskild ordning då grävandet av själva dagvattenschaktet planerades till februari en tidpunkt då tjälen sannolikt skulle vara djup. Vid tidpunkten för utförandet fanns ett tunnare snötäcke men tjälen var inte djupare än det översta skiktet i ploglagret. Ytan var utmarkerad med stakkäppar. En serie schakt grävdes vilka omfattade UO:s hela bredd (d v s i ytan 5 m) men där avbrott gjordes då UO var stört av schaktet för den äldre dagvattenledningen eller då det helt saknades fornlämningsindikationer. Schakten fördelades även glesare utanför området för fornlämningen Uppsala 555:1. Schaktningen skedde skiktvis med planskopa ned till opåverkade lager. UO, schakt och anläggningar plandokumenterades digitalt 6

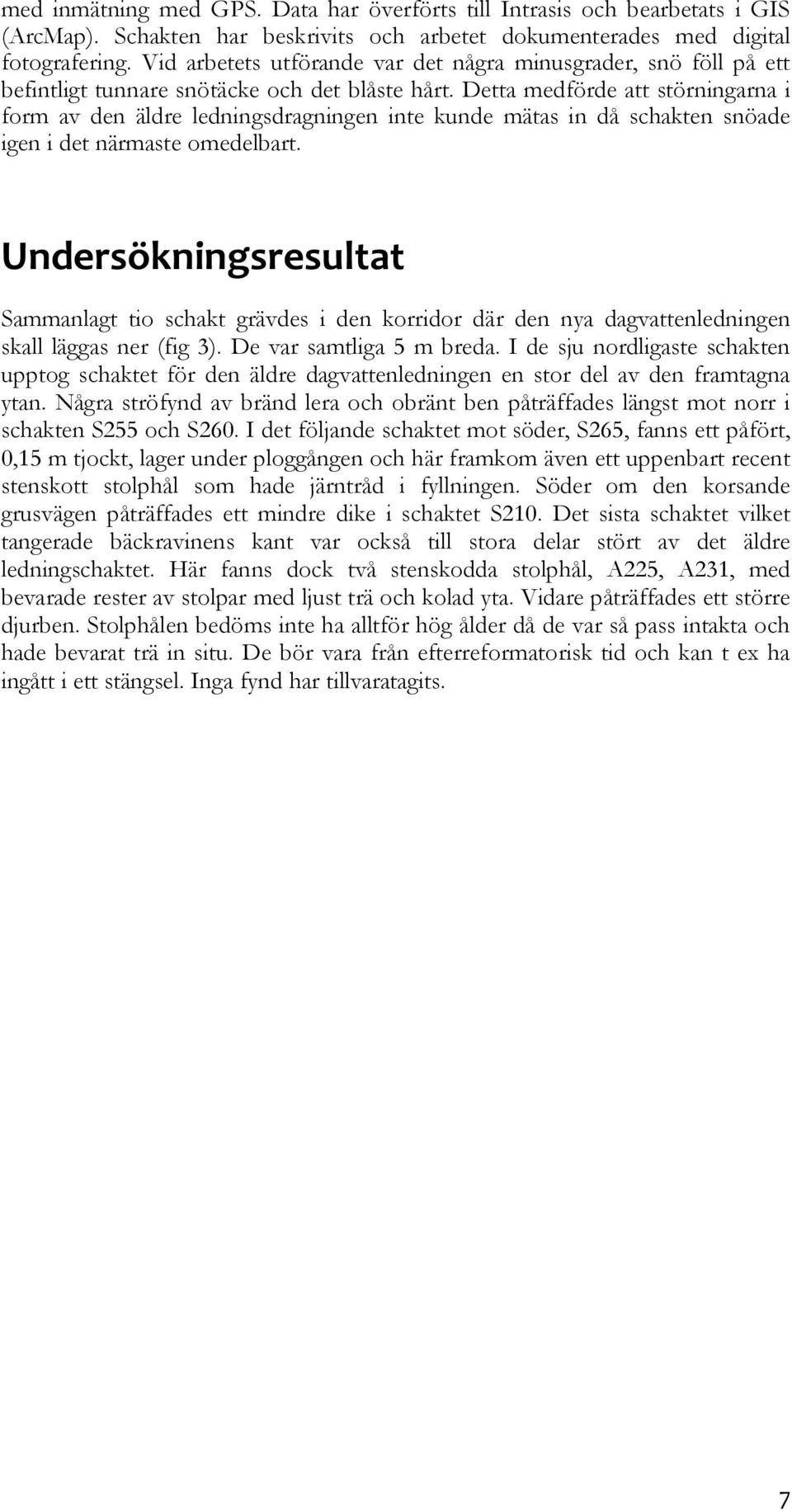

7 med inmätning med GPS. Data har överförts till Intrasis och bearbetats i GIS (ArcMap). Schakten har beskrivits och arbetet dokumenterades med digital fotografering. Vid arbetets utförande var det några minusgrader, snö föll på ett befintligt tunnare snötäcke och det blåste hårt. Detta medförde att störningarna i form av den äldre ledningsdragningen inte kunde mätas in då schakten snöade igen i det närmaste omedelbart. Undersökningsresultat Sammanlagt tio schakt grävdes i den korridor där den nya dagvattenledningen skall läggas ner (fig 3). De var samtliga 5 m breda. I de sju nordligaste schakten upptog schaktet för den äldre dagvattenledningen en stor del av den framtagna ytan. Några ströfynd av bränd lera och obränt ben påträffades längst mot norr i schakten S255 och S260. I det följande schaktet mot söder, S265, fanns ett påfört, 0,15 m tjockt, lager under ploggången och här framkom även ett uppenbart recent stenskott stolphål som hade järntråd i fyllningen. Söder om den korsande grusvägen påträffades ett mindre dike i schaktet S210. Det sista schaktet vilket tangerade bäckravinens kant var också till stora delar stört av det äldre ledningschaktet. Här fanns dock två stenskodda stolphål, A225, A231, med bevarade rester av stolpar med ljust trä och kolad yta. Vidare påträffades ett större djurben. Stolphålen bedöms inte ha alltför hög ålder då de var så pass intakta och hade bevarat trä in situ. De bör vara från efterreformatorisk tid och kan t ex ha ingått i ett stängsel. Inga fynd har tillvaratagits. 7

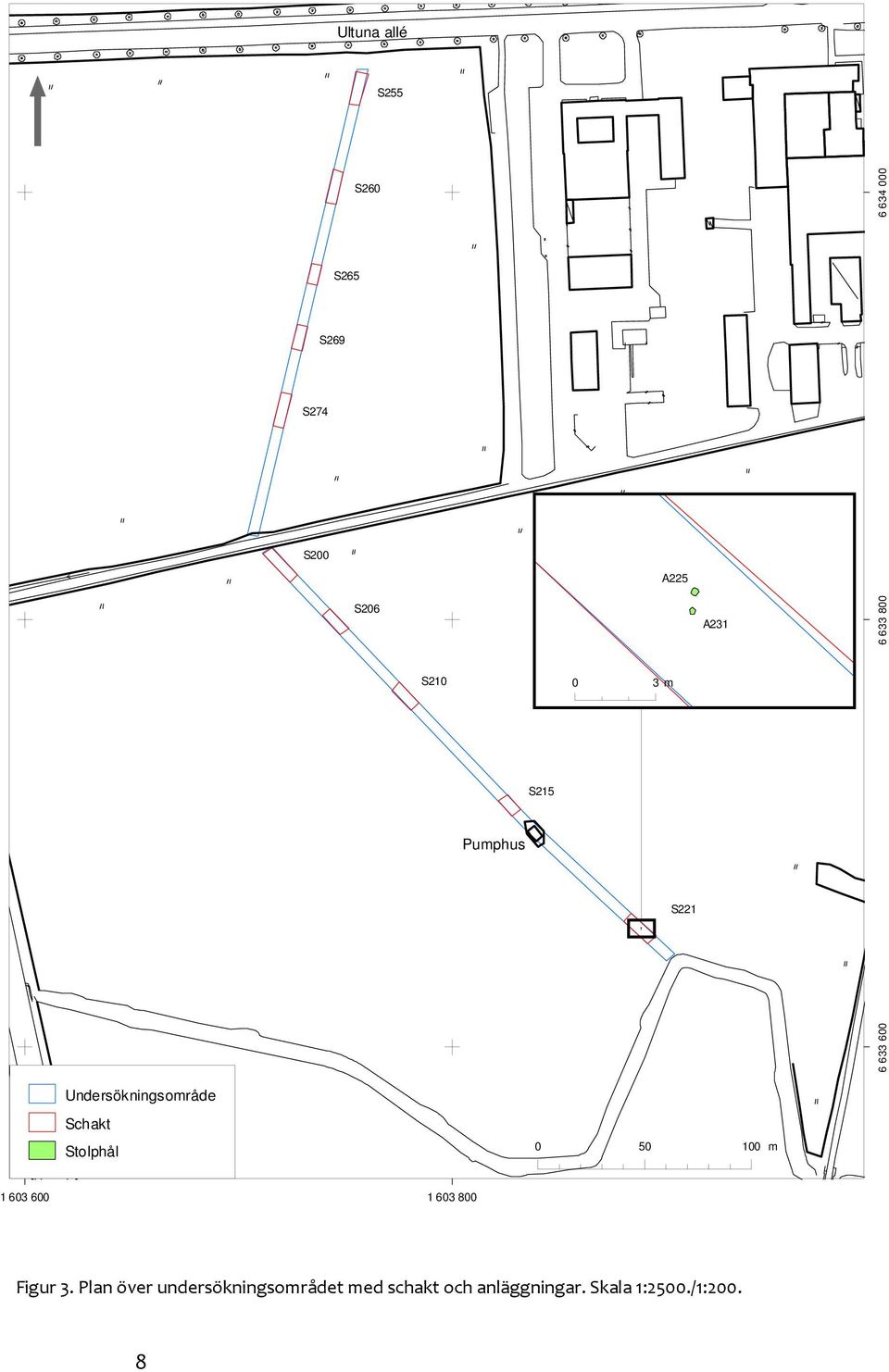

8 Ultuna allé S255 S260 S265 S269 S274 S200 S206 S210 Pumphus S215 A225 A m S Undersökningsområde Schakt Stolphål m Figur 3. Plan över undersökningsområdet med schakt och anläggningar. Skala 1:2500./1:200. 8

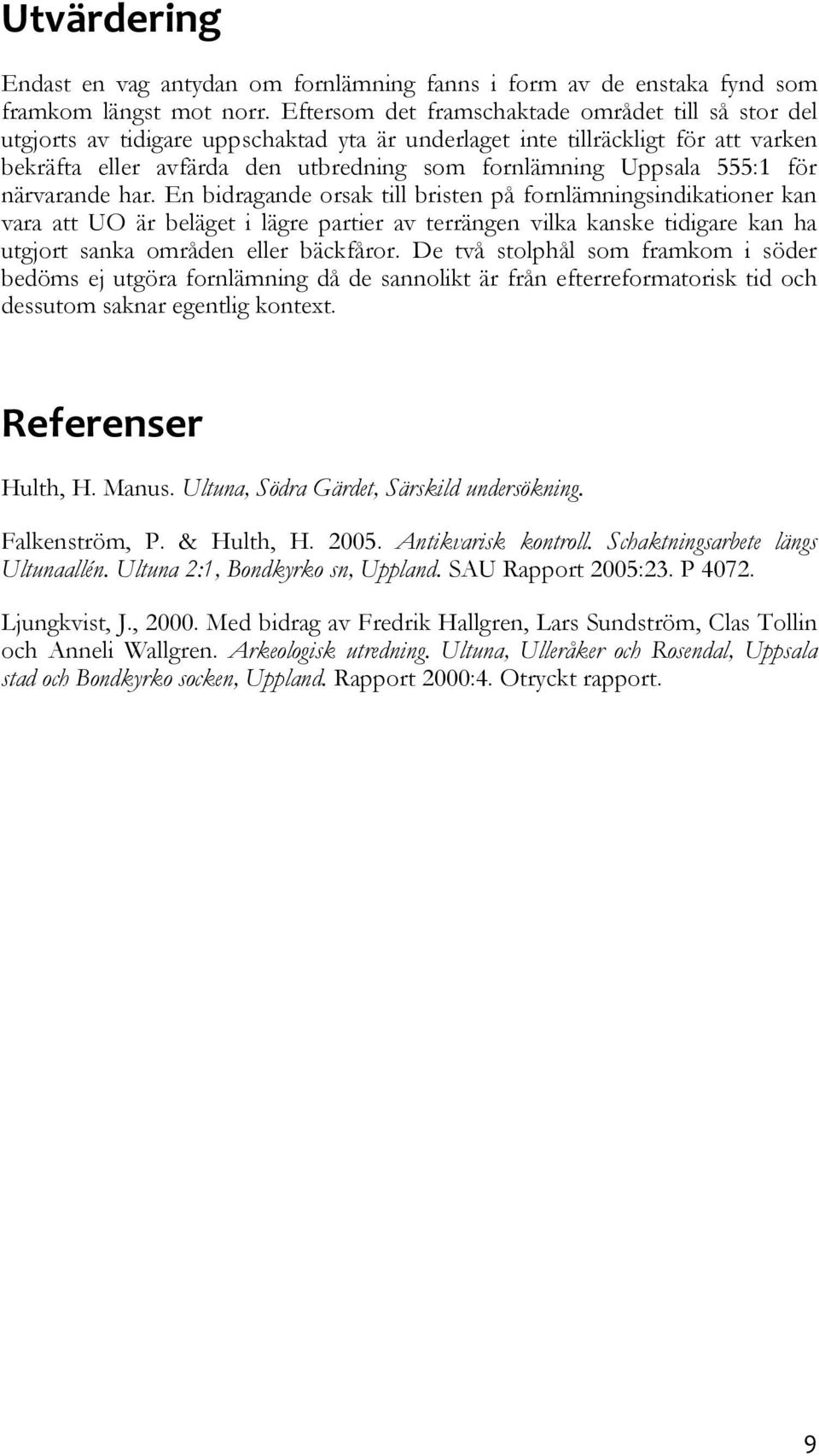

9 Utvärdering Endast en vag antydan om fornlämning fanns i form av de enstaka fynd som framkom längst mot norr. Eftersom det framschaktade området till så stor del utgjorts av tidigare uppschaktad yta är underlaget inte tillräckligt för att varken bekräfta eller avfärda den utbredning som fornlämning Uppsala 555:1 för närvarande har. En bidragande orsak till bristen på fornlämningsindikationer kan vara att UO är beläget i lägre partier av terrängen vilka kanske tidigare kan ha utgjort sanka områden eller bäckfåror. De två stolphål som framkom i söder bedöms ej utgöra fornlämning då de sannolikt är från efterreformatorisk tid och dessutom saknar egentlig kontext. Referenser Hulth, H. Manus. Ultuna, Södra Gärdet, Särskild undersökning. Falkenström, P. & Hulth, H Antikvarisk kontroll. Schaktningsarbete längs Ultunaallén. Ultuna 2:1, Bondkyrko sn, Uppland. SAU Rapport 2005:23. P Ljungkvist, J., Med bidrag av Fredrik Hallgren, Lars Sundström, Clas Tollin och Anneli Wallgren. Arkeologisk utredning. Ultuna, Ulleråker och Rosendal, Uppsala stad och Bondkyrko socken, Uppland. Rapport 2000:4. Otryckt rapport. 9

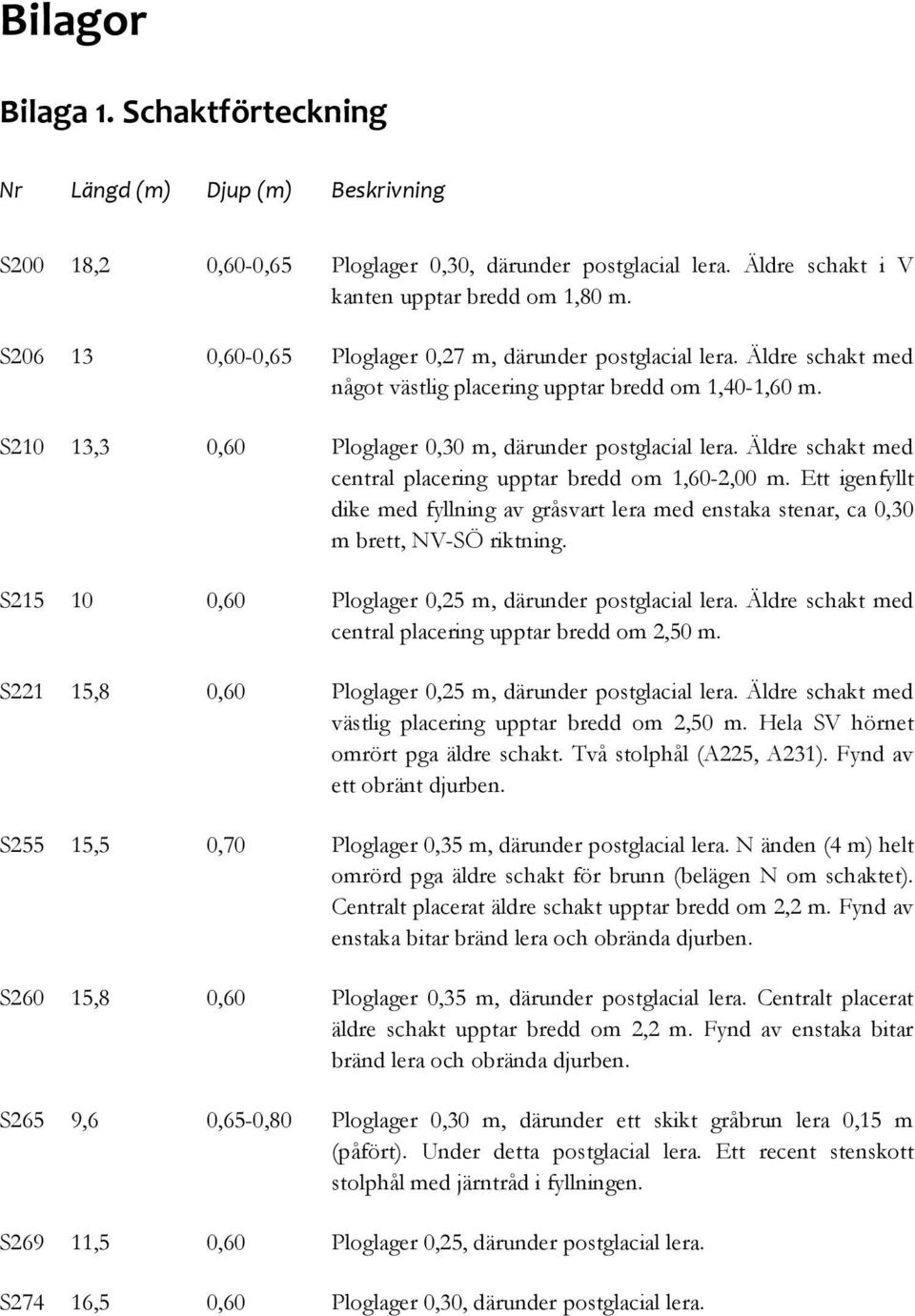

10 Bilagor Bilaga 1. Schaktförteckning Nr Längd (m) Djup (m) Beskrivning S200 18,2 0,60-0,65 Ploglager 0,30, därunder postglacial lera. Äldre schakt i V kanten upptar bredd om 1,80 m. S ,60-0,65 Ploglager 0,27 m, därunder postglacial lera. Äldre schakt med något västlig placering upptar bredd om 1,40-1,60 m. S210 13,3 0,60 Ploglager 0,30 m, därunder postglacial lera. Äldre schakt med central placering upptar bredd om 1,60-2,00 m. Ett igenfyllt dike med fyllning av gråsvart lera med enstaka stenar, ca 0,30 m brett, NV-SÖ riktning. S ,60 Ploglager 0,25 m, därunder postglacial lera. Äldre schakt med central placering upptar bredd om 2,50 m. S221 15,8 0,60 Ploglager 0,25 m, därunder postglacial lera. Äldre schakt med västlig placering upptar bredd om 2,50 m. Hela SV hörnet omrört pga äldre schakt. Två stolphål (A225, A231). Fynd av ett obränt djurben. S255 15,5 0,70 Ploglager 0,35 m, därunder postglacial lera. N änden (4 m) helt omrörd pga äldre schakt för brunn (belägen N om schaktet). Centralt placerat äldre schakt upptar bredd om 2,2 m. Fynd av enstaka bitar bränd lera och obrända djurben. S260 15,8 0,60 Ploglager 0,35 m, därunder postglacial lera. Centralt placerat äldre schakt upptar bredd om 2,2 m. Fynd av enstaka bitar bränd lera och obrända djurben. S265 9,6 0,65-0,80 Ploglager 0,30 m, därunder ett skikt gråbrun lera 0,15 m (påfört). Under detta postglacial lera. Ett recent stenskott stolphål med järntråd i fyllningen. S269 11,5 0,60 Ploglager 0,25, därunder postglacial lera. S274 16,5 0,60 Ploglager 0,30, därunder postglacial lera.

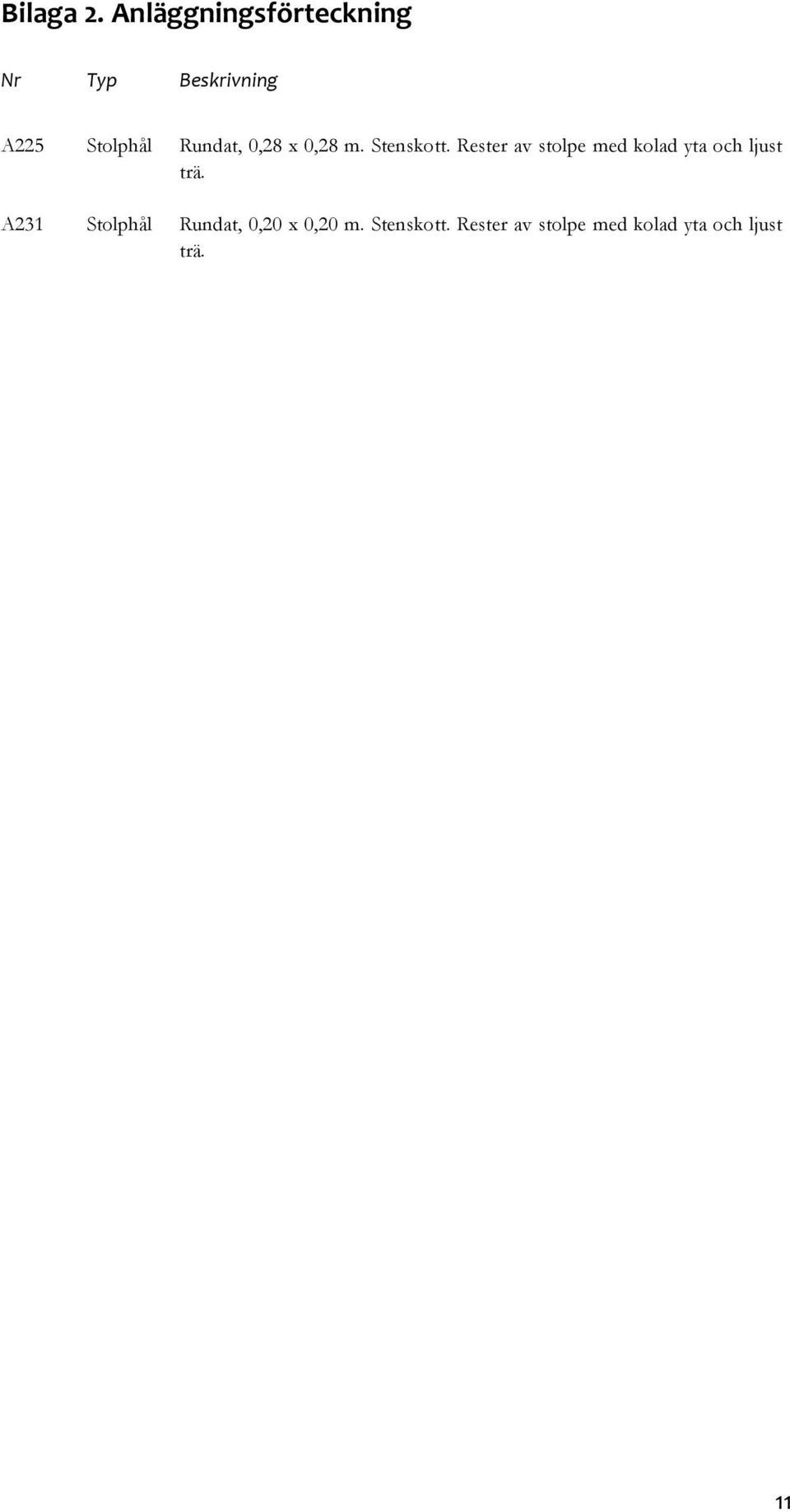

11 Bilaga 2. Anläggningsförteckning Nr Typ Beskrivning A225 Stolphål Rundat, 0,28 x 0,28 m. Stenskott. Rester av stolpe med kolad yta och ljust trä. A231 Stolphål Rundat, 0,20 x 0,20 m. Stenskott. Rester av stolpe med kolad yta och ljust trä. 11
