1 ANVÄNDARHANDBOK Tvättmaskin Cylinda BÄSTA CYLINDA-KUND! Välkommen till familjen av Cylinda-kunder. Vi hoppas att du får många års nytta av din nya tvättmaskin. Tvättmaskinen har många finesser, för att få största möjliga nytta av dess funktioner rekommenderar vi att du läser bruksanvisningen innan du använder tvättmaskinen.

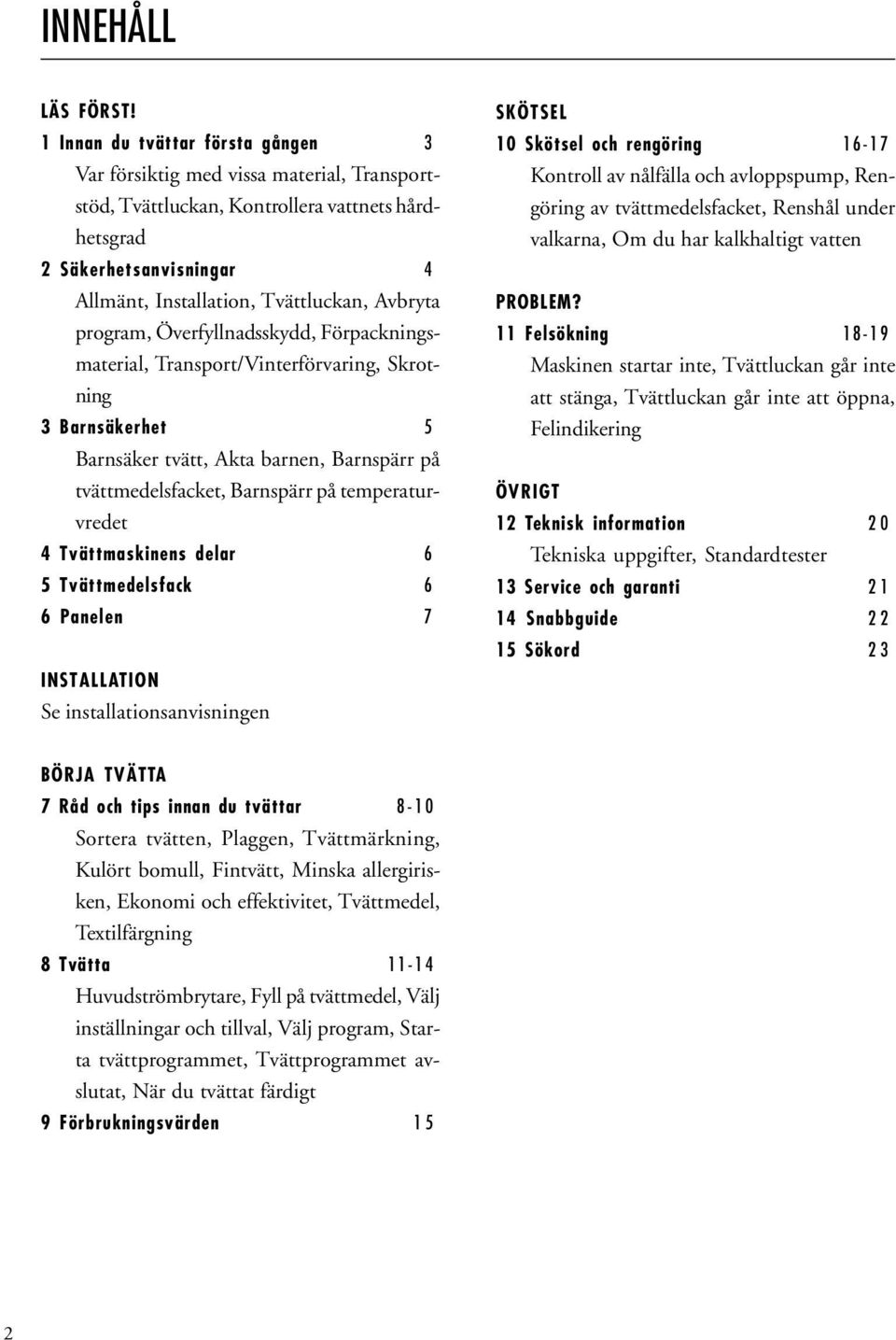

2 INNEHÅLL LÄS FÖRST! 1 Innan du tvättar första gången 3 Var försiktig med vissa material, Transportstöd, Tvättluckan, Kontrollera vattnets hårdhetsgrad 2 Säkerhetsanvisningar 4 Allmänt, Installation, Tvättluckan, Avbryta program, Överfyllnadsskydd, Förpackningsmaterial, Transport/Vinterförvaring, Skrotning 3 Barnsäkerhet 5 Barnsäker tvätt, Akta barnen, Barnspärr på tvättmedelsfacket, Barnspärr på temperaturvredet 4 Tvättmaskinens delar 6 5 Tvättmedelsfack 6 6 Panelen 7 INSTALLATION Se installationsanvisningen SKÖTSEL 10 Skötsel och rengöring Kontroll av nålfälla och avloppspump, Rengöring av tvättmedelsfacket, Renshål under valkarna, Om du har kalkhaltigt vatten PROBLEM? 11 Felsökning Maskinen startar inte, Tvättluckan går inte att stänga, Tvättluckan går inte att öppna, Felindikering ÖVRIGT 12 Teknisk information 20 Tekniska uppgifter, Standardtester 13 Service och garanti Snabbguide Sökord 23 BÖRJA TVÄTTA 7 Råd och tips innan du tvättar 8-10 Sortera tvätten, Plaggen, Tvättmärkning, Kulört bomull, Fintvätt, Minska allergirisken, Ekonomi och effektivitet, Tvättmedel, Textilfärgning 8 Tvätta Huvudströmbrytare, Fyll på tvättmedel, Välj inställningar och tillval, Välj program, Starta tvättprogrammet, Tvättprogrammet avslutat, När du tvättat färdigt 9 Förbrukningsvärden 15 2

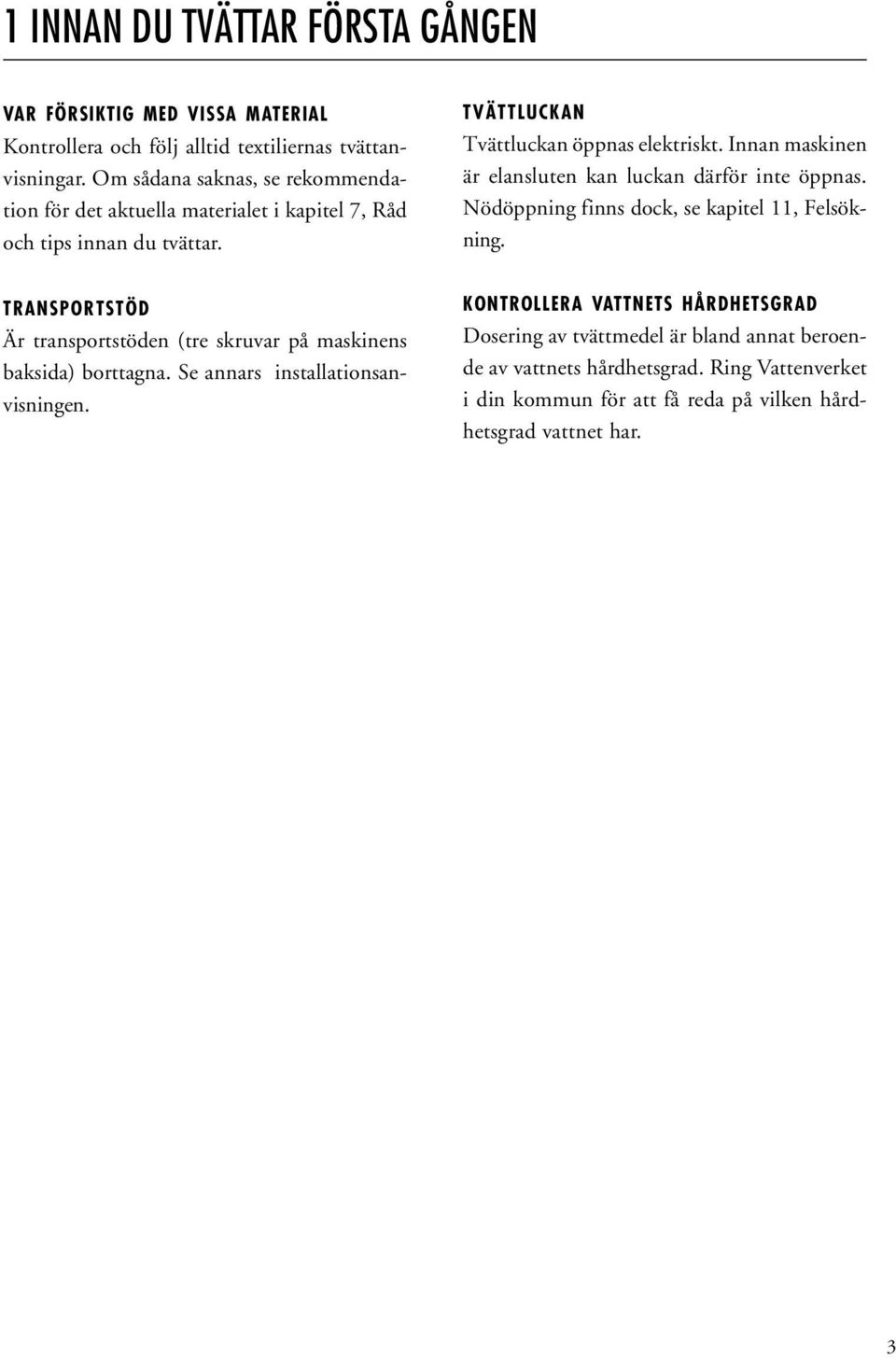

3 1 INNAN DU TVÄTTAR FÖRSTA GÅNGEN VAR FÖRSIKTIG MED VISSA MATERIAL Kontrollera och följ alltid textiliernas tvättanvisningar. Om sådana saknas, se rekommendation för det aktuella materialet i kapitel 7, Råd och tips innan du tvättar. TVÄTTLUCKAN Tvättluckan öppnas elektriskt. Innan maskinen är elansluten kan luckan därför inte öppnas. Nödöppning finns dock, se kapitel 11, Felsökning. TRANSPORTSTÖD Är transportstöden (tre skruvar på maskinens baksida) borttagna. Se annars installationsanvisningen. KONTROLLERA VATTNETS HÅRDHETSGRAD Dosering av tvättmedel är bland annat beroende av vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. 3

4 2 SÄKERHETSANVISNINGAR ALLMÄNT Läs och spara bruksanvisningen! El- och vatteninstallation, om sådan krävs, skall göras av behörig fackman. Maskinen får endast användas till tvätt enligt beskrivning i denna bruksanvisning - inte till kemtvätt! Använd endast tvättmedel avsett för maskintvätt! Ta bort transportstöden innan du använder maskinen, se installationsanvisningen. INSTALLATION Se medföljande installationsanvisning. TVÄTTLUCKAN Tvättluckan öppnas elektriskt. Innan maskinen är elansluten, kan luckan därför inte öppnas. För att öppna luckan manuellt, se rubriken Luckan går inte att öppna i kapitel 11, Felsökning. Det går inte att starta maskinen med öppen tvättlucka. För att öppna tvättluckan under pågående program, se Avbryta program nedan. AVBRYTA PROGRAM Du kan avbryta ett tvättprogram genom att vrida fram programvalsvredet till Tömning. Eventuellt vatten pumpas ut. Tryck på - knappen för att öppna tvättluckan. Vid återstart: fyll eventuellt på nytt tvättmedel, ställ in nytt program och stäng luckan så startar maskinen. ÖVERFYLLNADSSKYDD Överfyllnadsskyddet startar utpumpning och stänger av vattenintaget om maskinens nivå stiger över det normala. Om vattennivån inte har sjunkit inom 60 sekunder avbryts programmet. FÖRPACKNINGSMATERIAL Källsortera enligt din kommuns rekommendationer. TRANSPORT/VINTERFÖRVARING Om maskinen skall transporteras, eller förvaras i ouppvärmda lokaler där temperaturen kan gå under nollpunkten, gör följande: Töm nålfällan och avloppspumpen, se kapitel 10, Skötsel och Rengöring. Stäng av vattnet till tvättmaskinen, lossa tilloppsslangen till inloppsventilenoch låt vattnet rinna ut från ventil och slang. Har du frågor? Ring Cylinda service. SKROTNING När maskinen tjänat ut och ska skrotas ska den genast göras obrukbar. Kontakta din kommun för information om var uttjänta maskiner kan skrotas och återvinnas på rätt sätt. Maskinen är tillverkad och märkt för återvinning. 4

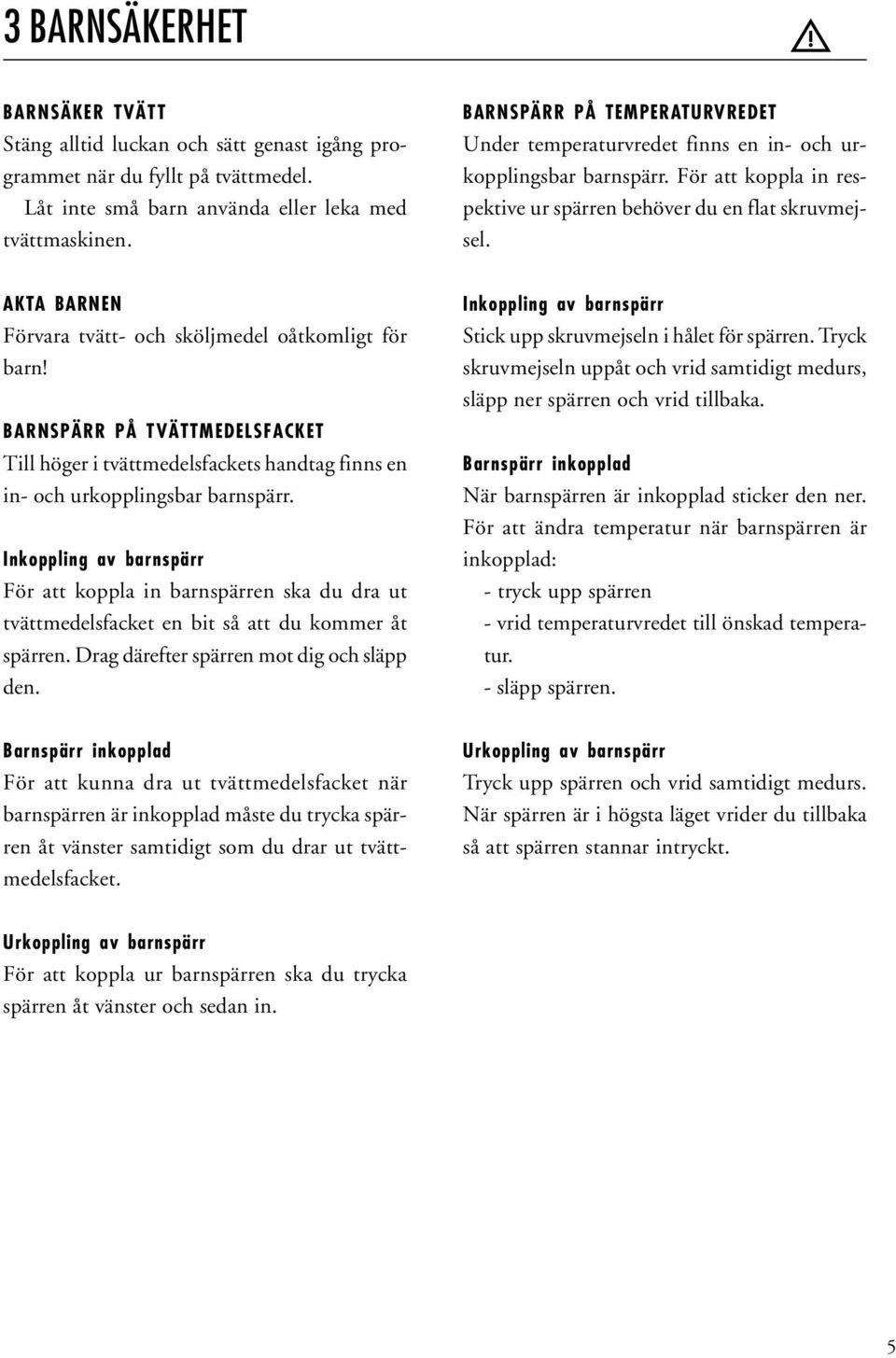

5 3 BARNSÄKERHET BARNSÄKER TVÄTT Stäng alltid luckan och sätt genast igång programmet när du fyllt på tvättmedel. Låt inte små barn använda eller leka med tvättmaskinen. BARNSPÄRR PÅ TEMPERATURVREDET Under temperaturvredet finns en in- och urkopplingsbar barnspärr. För att koppla in respektive ur spärren behöver du en flat skruvmejsel. AKTA BARNEN Förvara tvätt- och sköljmedel oåtkomligt för barn! BARNSPÄRR PÅ TVÄTTMEDELSFACKET Till höger i tvättmedelsfackets handtag finns en in- och urkopplingsbar barnspärr. Inkoppling av barnspärr För att koppla in barnspärren ska du dra ut tvättmedelsfacket en bit så att du kommer åt spärren. Drag därefter spärren mot dig och släpp den. Inkoppling av barnspärr Stick upp skruvmejseln i hålet för spärren. Tryck skruvmejseln uppåt och vrid samtidigt medurs, släpp ner spärren och vrid tillbaka. Barnspärr inkopplad När barnspärren är inkopplad sticker den ner. För att ändra temperatur när barnspärren är inkopplad: - tryck upp spärren - vrid temperaturvredet till önskad temperatur. - släpp spärren. Barnspärr inkopplad För att kunna dra ut tvättmedelsfacket när barnspärren är inkopplad måste du trycka spärren åt vänster samtidigt som du drar ut tvättmedelsfacket. Urkoppling av barnspärr Tryck upp spärren och vrid samtidigt medurs. När spärren är i högsta läget vrider du tillbaka så att spärren stannar intryckt. Urkoppling av barnspärr För att koppla ur barnspärren ska du trycka spärren åt vänster och sedan in. 5

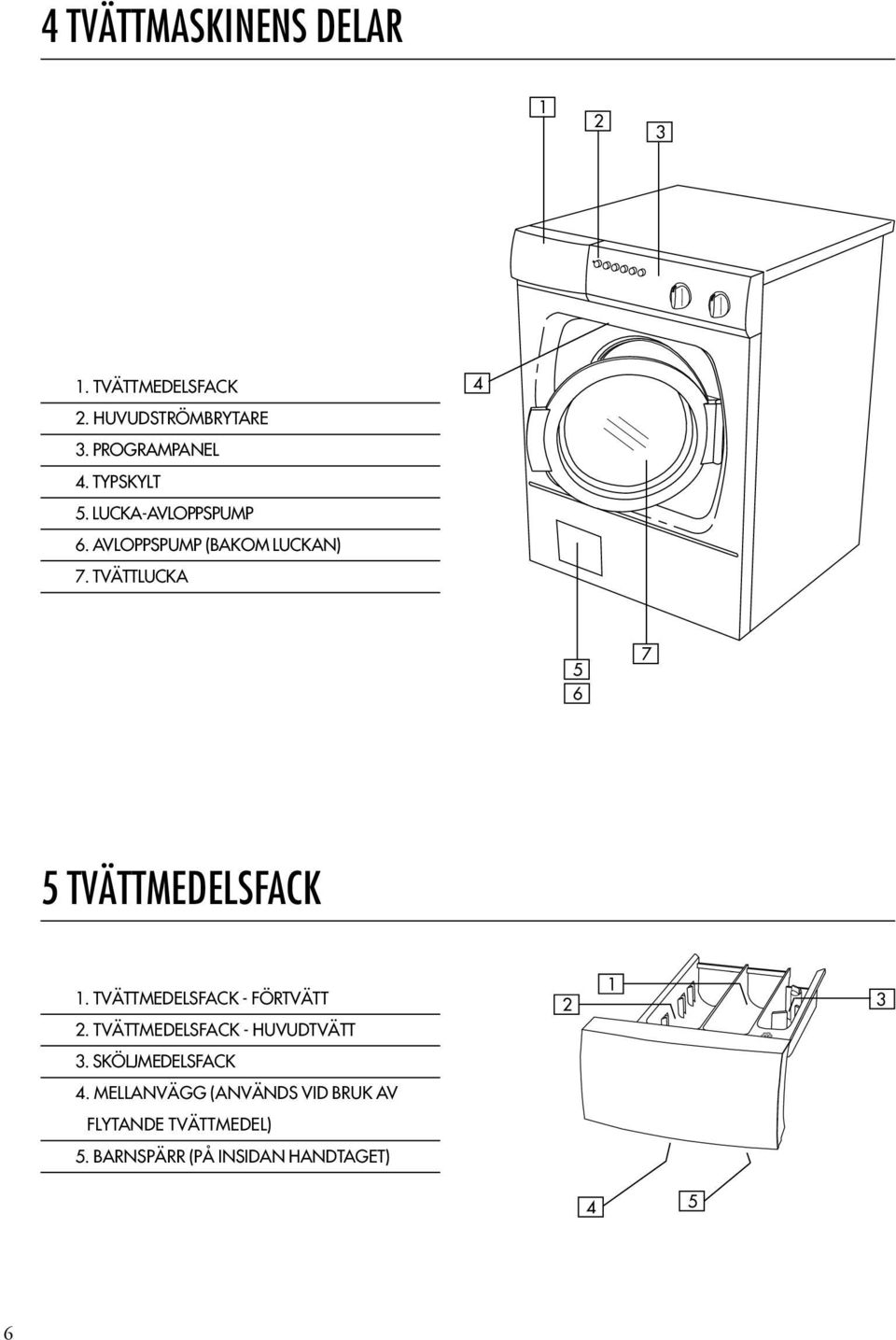

6 4 TVÄTTMASKINENS DELAR TVÄTTMEDELSFACK 4 2. HUVUDSTRÖMBRYTARE 3. PROGRAMPANEL 4. TYPSKYLT 5. LUCKA-AVLOPPSPUMP 6. AVLOPPSPUMP (BAKOM LUCKAN) 7. TVÄTTLUCKA TVÄTTMEDELSFACK 1. TVÄTTMEDELSFACK - FÖRTVÄTT 2. TVÄTTMEDELSFACK - HUVUDTVÄTT SKÖLJMEDELSFACK 4. MELLANVÄGG (ANVÄNDS VID BRUK AV FLYTANDE TVÄTTMEDEL) 5. BARNSPÄRR (PÅ INSIDAN HANDTAGET) 4 5 6

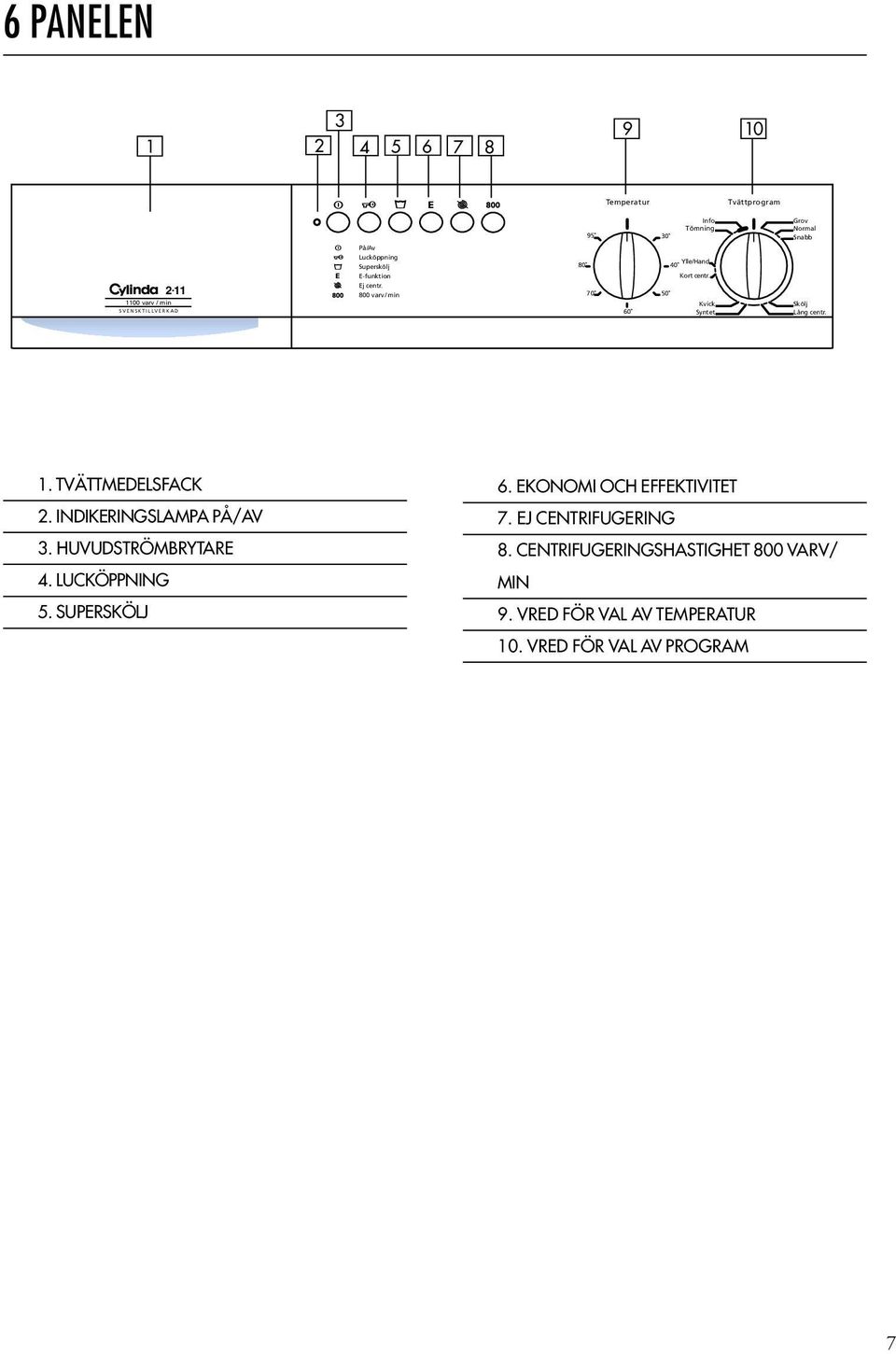

7 6 PANELEN E Temperatur Tvättprogram Info Tömning Grov Normal Snabb På/Av varv / min SVENSKTILLVERKAD E Lucköppning Superskölj E-funktion Ej centr. 800 varv / min Ylle/Hand 40 Kort centr. 50 Kvick Syntet Skölj Lång centr. 1. TVÄTTMEDELSFACK 2. INDIKERINGSLAMPA PÅ/AV 3. HUVUDSTRÖMBRYTARE 4. LUCKÖPPNING 5. SUPERSKÖLJ 6. EKONOMI OCH EFFEKTIVITET 7. EJ CENTRIFUGERING 8. CENTRIFUGERINGSHASTIGHET 800 VARV/ MIN 9. VRED FÖR VAL AV TEMPERATUR 10. VRED FÖR VAL AV PROGRAM 7

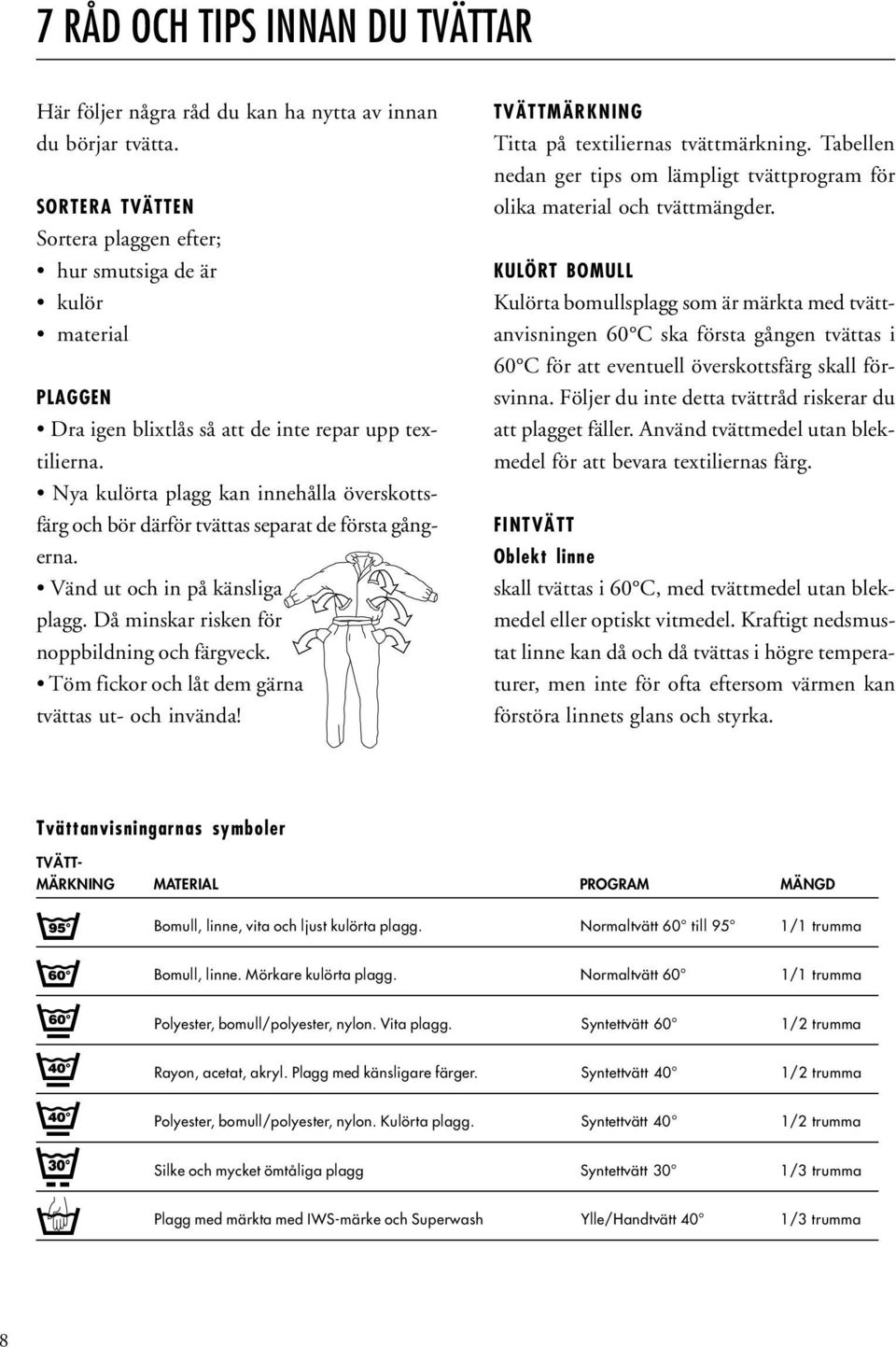

8 7 RÅD OCH TIPS INNAN DU TVÄTTAR Här följer några råd du kan ha nytta av innan du börjar tvätta. SORTERA TVÄTTEN Sortera plaggen efter; hur smutsiga de är kulör material PLAGGEN Dra igen blixtlås så att de inte repar upp textilierna. Nya kulörta plagg kan innehålla överskottsfärg och bör därför tvättas separat de första gångerna. Vänd ut och in på känsliga plagg. Då minskar risken för noppbildning och färgveck. Töm fickor och låt dem gärna tvättas ut- och invända! TVÄTTMÄRKNING Titta på textiliernas tvättmärkning. Tabellen nedan ger tips om lämpligt tvättprogram för olika material och tvättmängder. KULÖRT BOMULL Kulörta bomullsplagg som är märkta med tvättanvisningen 60 C ska första gången tvättas i 60 C för att eventuell överskottsfärg skall försvinna. Följer du inte detta tvättråd riskerar du att plagget fäller. Använd tvättmedel utan blekmedel för att bevara textiliernas färg. FINTVÄTT Oblekt linne skall tvättas i 60 C, med tvättmedel utan blekmedel eller optiskt vitmedel. Kraftigt nedsmustat linne kan då och då tvättas i högre temperaturer, men inte för ofta eftersom värmen kan förstöra linnets glans och styrka. Tvättanvisningarnas symboler TVÄTT- MÄRKNING MATERIAL PROGRAM MÄNGD Bomull, linne, vita och ljust kulörta plagg. Normaltvätt 60 till 95 1/1 trumma Bomull, linne. Mörkare kulörta plagg. Normaltvätt 60 1/1 trumma Polyester, bomull/polyester, nylon. Vita plagg. Syntettvätt 60 1/2 trumma Rayon, acetat, akryl. Plagg med känsligare färger. Syntettvätt 40 1/2 trumma Polyester, bomull/polyester, nylon. Kulörta plagg. Syntettvätt 40 1/2 trumma Silke och mycket ömtåliga plagg Syntettvätt 30 1/3 trumma Plagg med märkta med IWS-märke och Superwash Ylle/Handtvätt 40 1/3 trumma 8

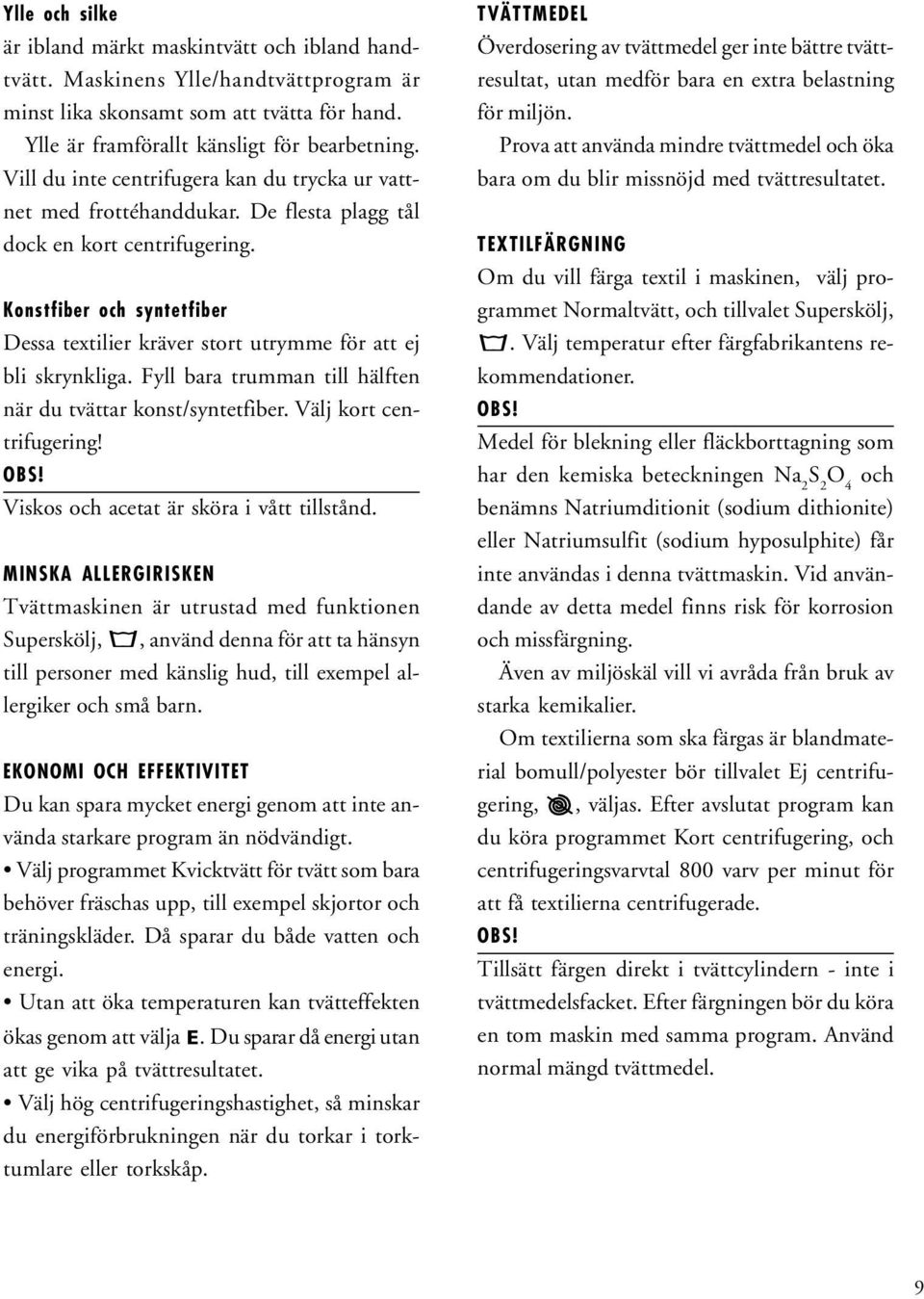

9 Ylle och silke är ibland märkt maskintvätt och ibland handtvätt. Maskinens Ylle/handtvättprogram är minst lika skonsamt som att tvätta för hand. Ylle är framförallt känsligt för bearbetning. Vill du inte centrifugera kan du trycka ur vattnet med frottéhanddukar. De flesta plagg tål dock en kort centrifugering. Konstfiber och syntetfiber Dessa textilier kräver stort utrymme för att ej bli skrynkliga. Fyll bara trumman till hälften när du tvättar konst/syntetfiber. Välj kort centrifugering! OBS! Viskos och acetat är sköra i vått tillstånd. MINSKA ALLERGIRISKEN Tvättmaskinen är utrustad med funktionen Superskölj,, använd denna för att ta hänsyn till personer med känslig hud, till exempel allergiker och små barn. EKONOMI OCH EFFEKTIVITET Du kan spara mycket energi genom att inte använda starkare program än nödvändigt. Välj programmet Kvicktvätt för tvätt som bara behöver fräschas upp, till exempel skjortor och träningskläder. Då sparar du både vatten och energi. Utan att öka temperaturen kan tvätteffekten ökas genom att välja E. Du sparar då energi utan att ge vika på tvättresultatet. Välj hög centrifugeringshastighet, så minskar du energiförbrukningen när du torkar i torktumlare eller torkskåp. TVÄTTMEDEL Överdosering av tvättmedel ger inte bättre tvättresultat, utan medför bara en extra belastning för miljön. Prova att använda mindre tvättmedel och öka bara om du blir missnöjd med tvättresultatet. TEXTILFÄRGNING Om du vill färga textil i maskinen, välj programmet Normaltvätt, och tillvalet Superskölj,. Välj temperatur efter färgfabrikantens rekommendationer. OBS! Medel för blekning eller fläckborttagning som har den kemiska beteckningen Na 2 S 2 O 4 och benämns Natriumditionit (sodium dithionite) eller Natriumsulfit (sodium hyposulphite) får inte användas i denna tvättmaskin. Vid användande av detta medel finns risk för korrosion och missfärgning. Även av miljöskäl vill vi avråda från bruk av starka kemikalier. Om textilierna som ska färgas är blandmaterial bomull/polyester bör tillvalet Ej centrifugering,, väljas. Efter avslutat program kan du köra programmet Kort centrifugering, och centrifugeringsvarvtal 800 varv per minut för att få textilierna centrifugerade. OBS! Tillsätt färgen direkt i tvättcylindern - inte i tvättmedelsfacket. Efter färgningen bör du köra en tom maskin med samma program. Använd normal mängd tvättmedel. 9

10 10 AVSIKTLIGT BLANK

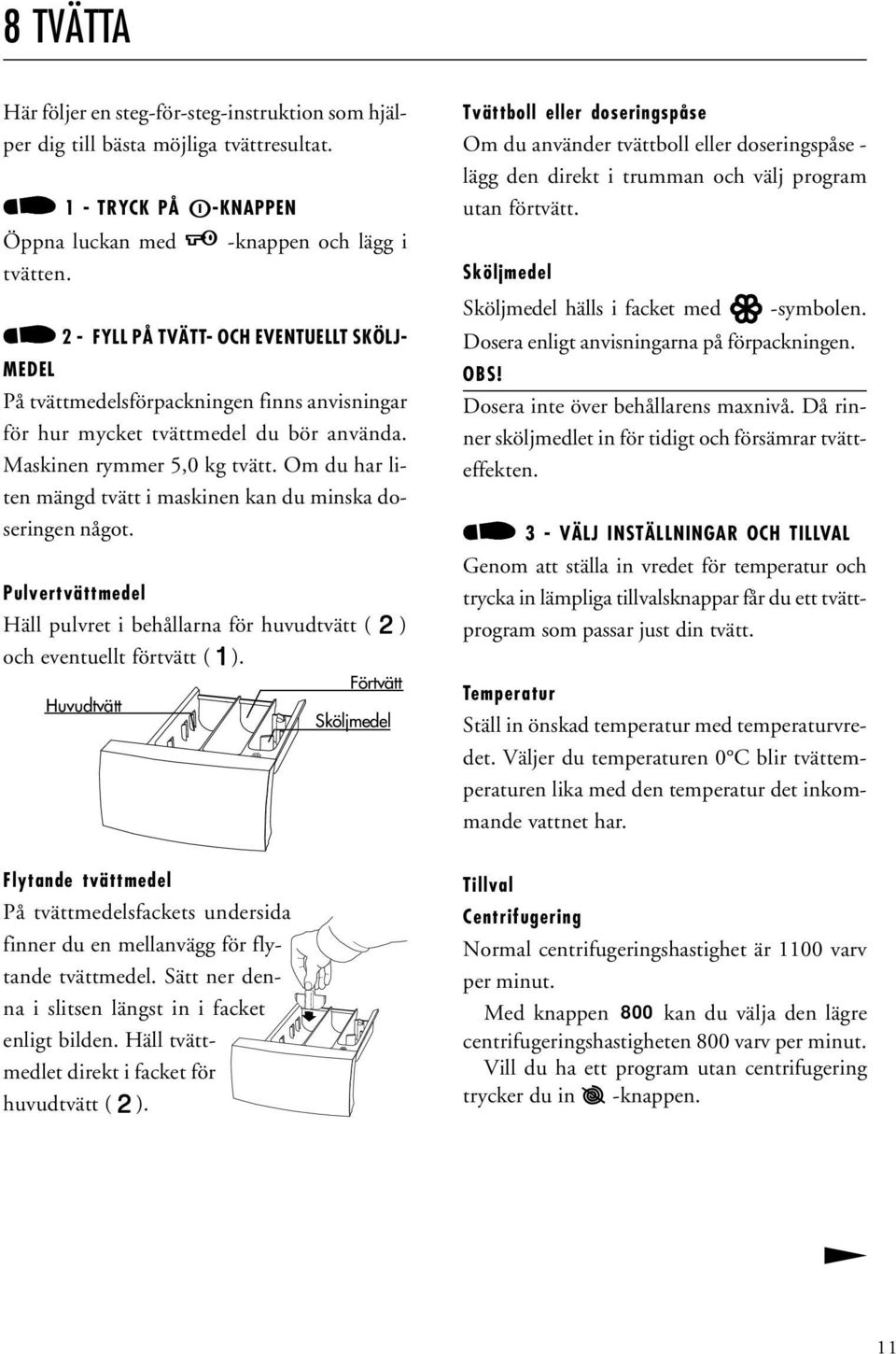

11 8 TVÄTTA Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga tvättresultat. 1 - TRYCK PÅ -KNAPPEN Öppna luckan med -knappen och lägg i tvätten. 2 - FYLL PÅ TVÄTT- OCH EVENTUELLT SKÖLJ- MEDEL På tvättmedelsförpackningen finns anvisningar för hur mycket tvättmedel du bör använda. Maskinen rymmer 5,0 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen något. Pulvertvättmedel Häll pulvret i behållarna för huvudtvätt ( ) och eventuellt förtvätt ( ). Förtvätt Huvudtvätt Sköljmedel Tvättboll eller doseringspåse Om du använder tvättboll eller doseringspåse - lägg den direkt i trumman och välj program utan förtvätt. Sköljmedel Sköljmedel hälls i facket med -symbolen. Dosera enligt anvisningarna på förpackningen. OBS! Dosera inte över behållarens maxnivå. Då rinner sköljmedlet in för tidigt och försämrar tvätteffekten. 3 - VÄLJ INSTÄLLNINGAR OCH TILLVAL Genom att ställa in vredet för temperatur och trycka in lämpliga tillvalsknappar får du ett tvättprogram som passar just din tvätt. Temperatur Ställ in önskad temperatur med temperaturvredet. Väljer du temperaturen 0 C blir tvättemperaturen lika med den temperatur det inkommande vattnet har. Flytande tvättmedel På tvättmedelsfackets undersida finner du en mellanvägg för flytande tvättmedel. Sätt ner denna i slitsen längst in i facket enligt bilden. Häll tvättmedlet direkt i facket för huvudtvätt ( ). Tillval Centrifugering Normal centrifugeringshastighet är 1100 varv per minut. Med knappen 800 kan du välja den lägre centrifugeringshastigheten 800 varv per minut. Vill du ha ett program utan centrifugering trycker du in -knappen. 11

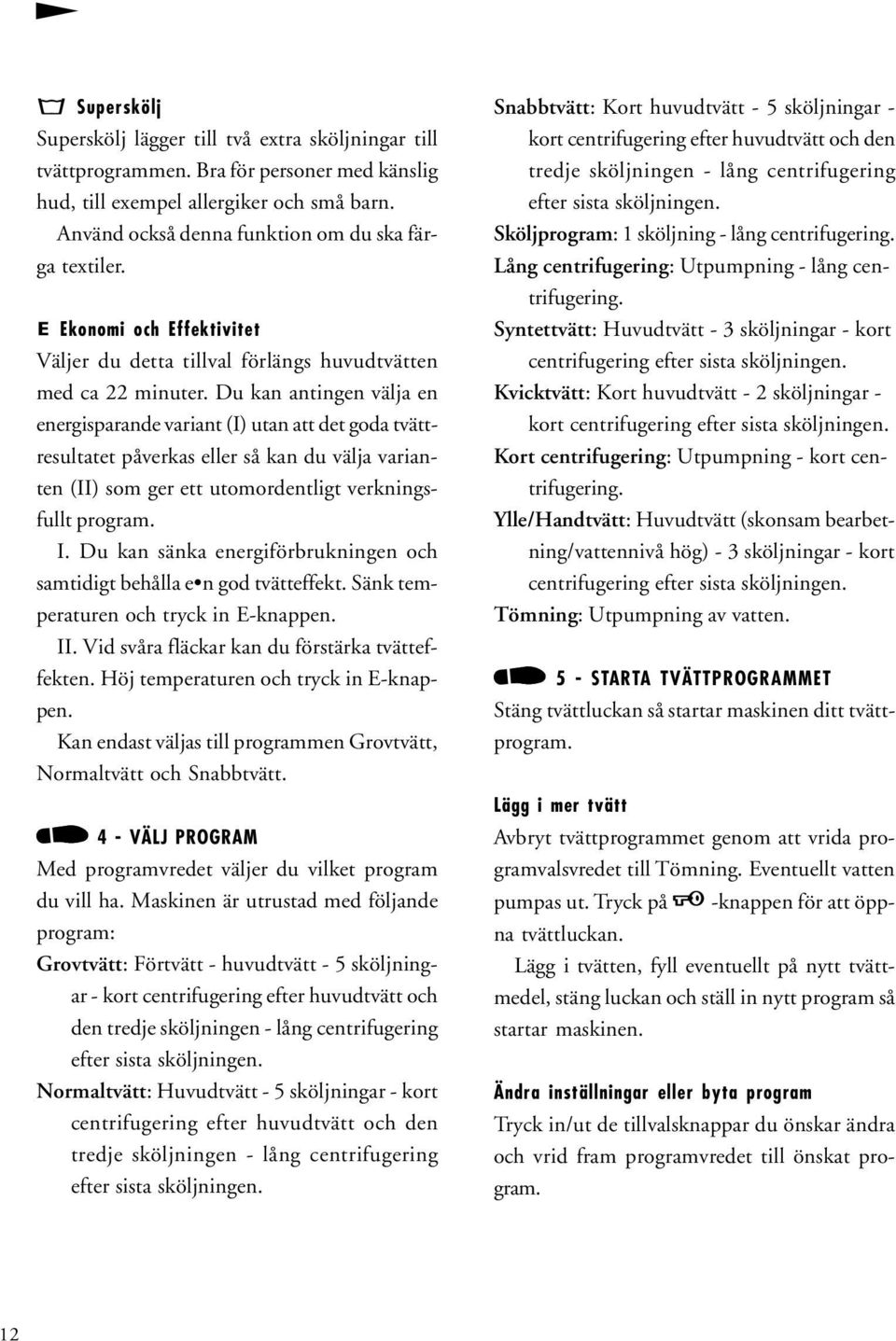

12 Superskölj Superskölj lägger till två extra sköljningar till tvättprogrammen. Bra för personer med känslig hud, till exempel allergiker och små barn. Använd också denna funktion om du ska färga textiler. E Ekonomi och Effektivitet Väljer du detta tillval förlängs huvudtvätten med ca 22 minuter. Du kan antingen välja en energisparande variant (I) utan att det goda tvättresultatet påverkas eller så kan du välja varianten (II) som ger ett utomordentligt verkningsfullt program. I. Du kan sänka energiförbrukningen och samtidigt behålla e n god tvätteffekt. Sänk temperaturen och tryck in E-knappen. II. Vid svåra fläckar kan du förstärka tvätteffekten. Höj temperaturen och tryck in E-knappen. Kan endast väljas till programmen Grovtvätt, Normaltvätt och Snabbtvätt. 4 - VÄLJ PROGRAM Med programvredet väljer du vilket program du vill ha. Maskinen är utrustad med följande program: Grovtvätt: Förtvätt - huvudtvätt - 5 sköljningar - kort centrifugering efter huvudtvätt och den tredje sköljningen - lång centrifugering efter sista sköljningen. Normaltvätt: Huvudtvätt - 5 sköljningar - kort centrifugering efter huvudtvätt och den tredje sköljningen - lång centrifugering efter sista sköljningen. Snabbtvätt: Kort huvudtvätt - 5 sköljningar - kort centrifugering efter huvudtvätt och den tredje sköljningen - lång centrifugering efter sista sköljningen. Sköljprogram: 1 sköljning - lång centrifugering. Lång centrifugering: Utpumpning - lång centrifugering. Syntettvätt: Huvudtvätt - 3 sköljningar - kort centrifugering efter sista sköljningen. Kvicktvätt: Kort huvudtvätt - 2 sköljningar - kort centrifugering efter sista sköljningen. Kort centrifugering: Utpumpning - kort centrifugering. Ylle/Handtvätt: Huvudtvätt (skonsam bearbetning/vattennivå hög) - 3 sköljningar - kort centrifugering efter sista sköljningen. Tömning: Utpumpning av vatten. 5 - STARTA TVÄTTPROGRAMMET Stäng tvättluckan så startar maskinen ditt tvättprogram. Lägg i mer tvätt Avbryt tvättprogrammet genom att vrida programvalsvredet till Tömning. Eventuellt vatten pumpas ut. Tryck på -knappen för att öppna tvättluckan. Lägg i tvätten, fyll eventuellt på nytt tvättmedel, stäng luckan och ställ in nytt program så startar maskinen. Ändra inställningar eller byta program Tryck in/ut de tillvalsknappar du önskar ändra och vrid fram programvredet till önskat program. 12

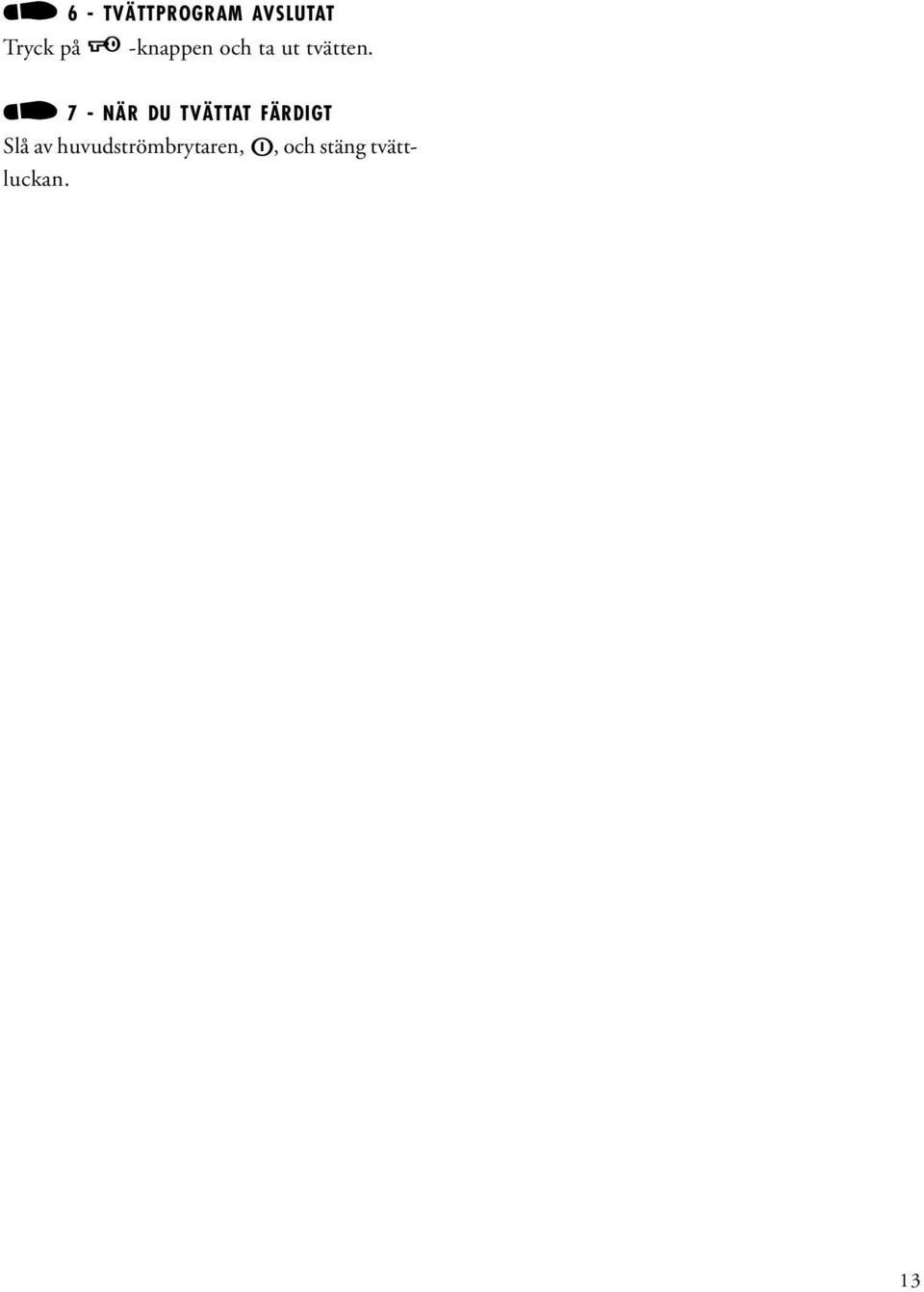

13 Tryck på 6 - TVÄTTPROGRAM AVSLUTAT -knappen och ta ut tvätten. 7 - NÄR DU TVÄTTAT FÄRDIGT Slå av huvudströmbrytaren,, och stäng tvättluckan. 13

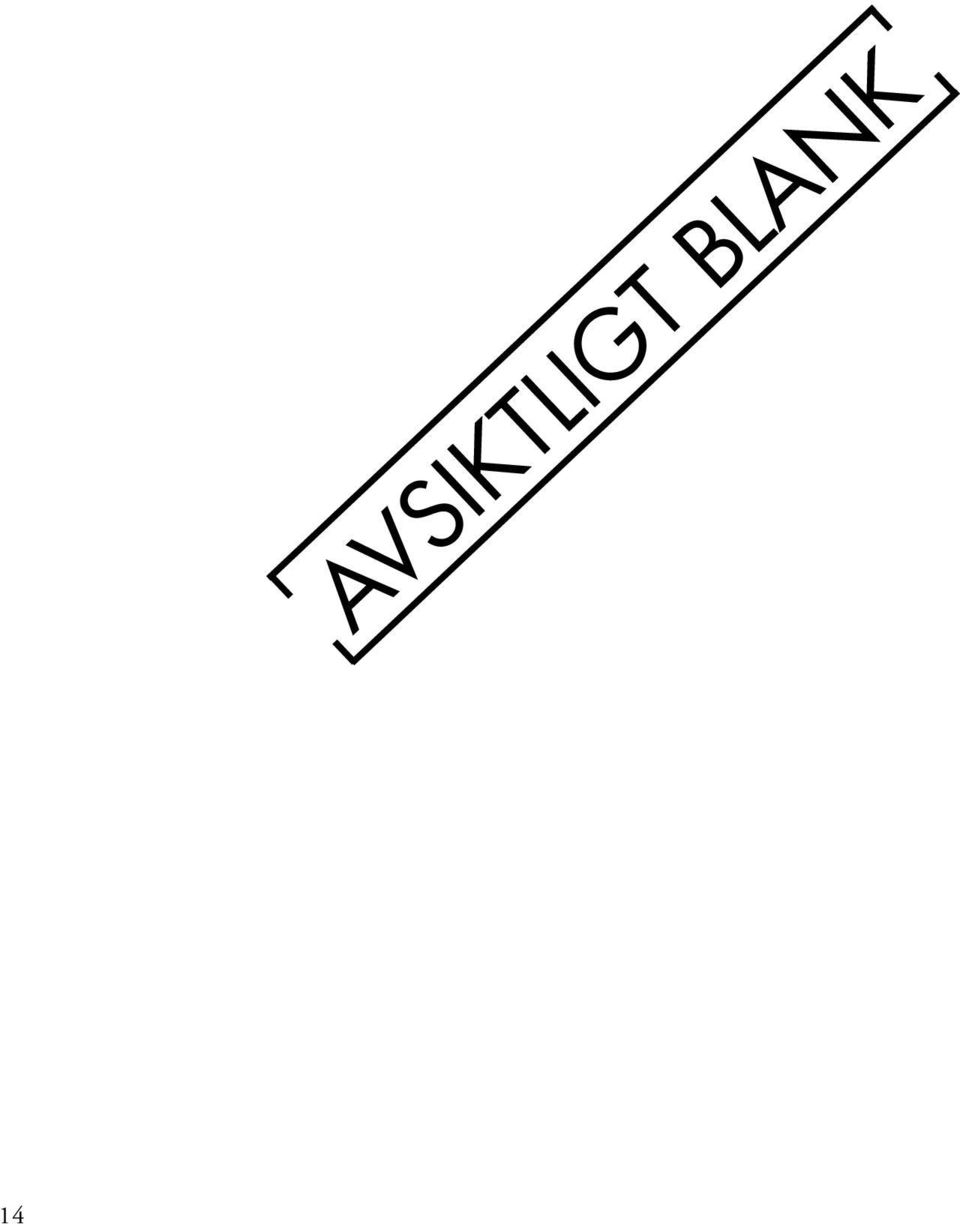

14 14 AVSIKTLIGT BLANK

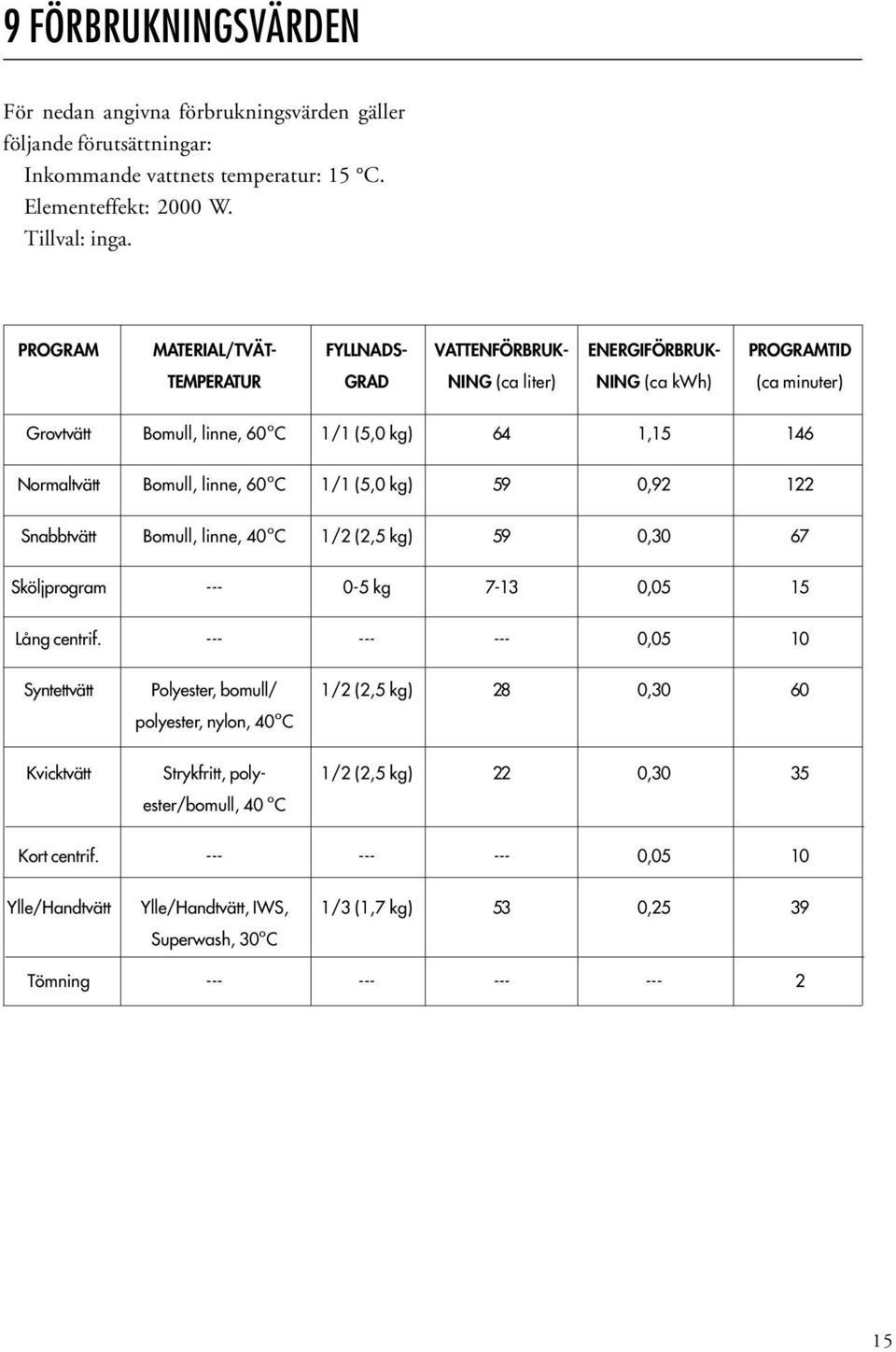

15 9 FÖRBRUKNINGSVÄRDEN För nedan angivna förbrukningsvärden gäller följande förutsättningar: Inkommande vattnets temperatur: 15 C. Elementeffekt: 2000 W. Tillval: inga. PROGRAM MATERIAL/TVÄT- FYLLNADS- VATTENFÖRBRUK- ENERGIFÖRBRUK- PROGRAMTID TEMPERATUR GRAD NING (ca liter) NING (ca kwh) (ca minuter) Grovtvätt Bomull, linne, 60 C 1/1 (5,0 kg) 64 1, Normaltvätt Bomull, linne, 60 C 1/1 (5,0 kg) 59 0, Snabbtvätt Bomull, linne, 40 C 1/2 (2,5 kg) 59 0,30 67 Sköljprogram kg ,05 15 Lång centrif ,05 10 Syntettvätt Polyester, bomull/ 1/2 (2,5 kg) 28 0,30 60 polyester, nylon, 40 C Kvicktvätt Strykfritt, poly- 1/2 (2,5 kg) 22 0,30 35 ester/bomull, 40 C Kort centrif ,05 10 Ylle/Handtvätt Ylle/Handtvätt, IWS, 1/3 (1,7 kg) 53 0,25 39 Superwash, 30 C Tömning

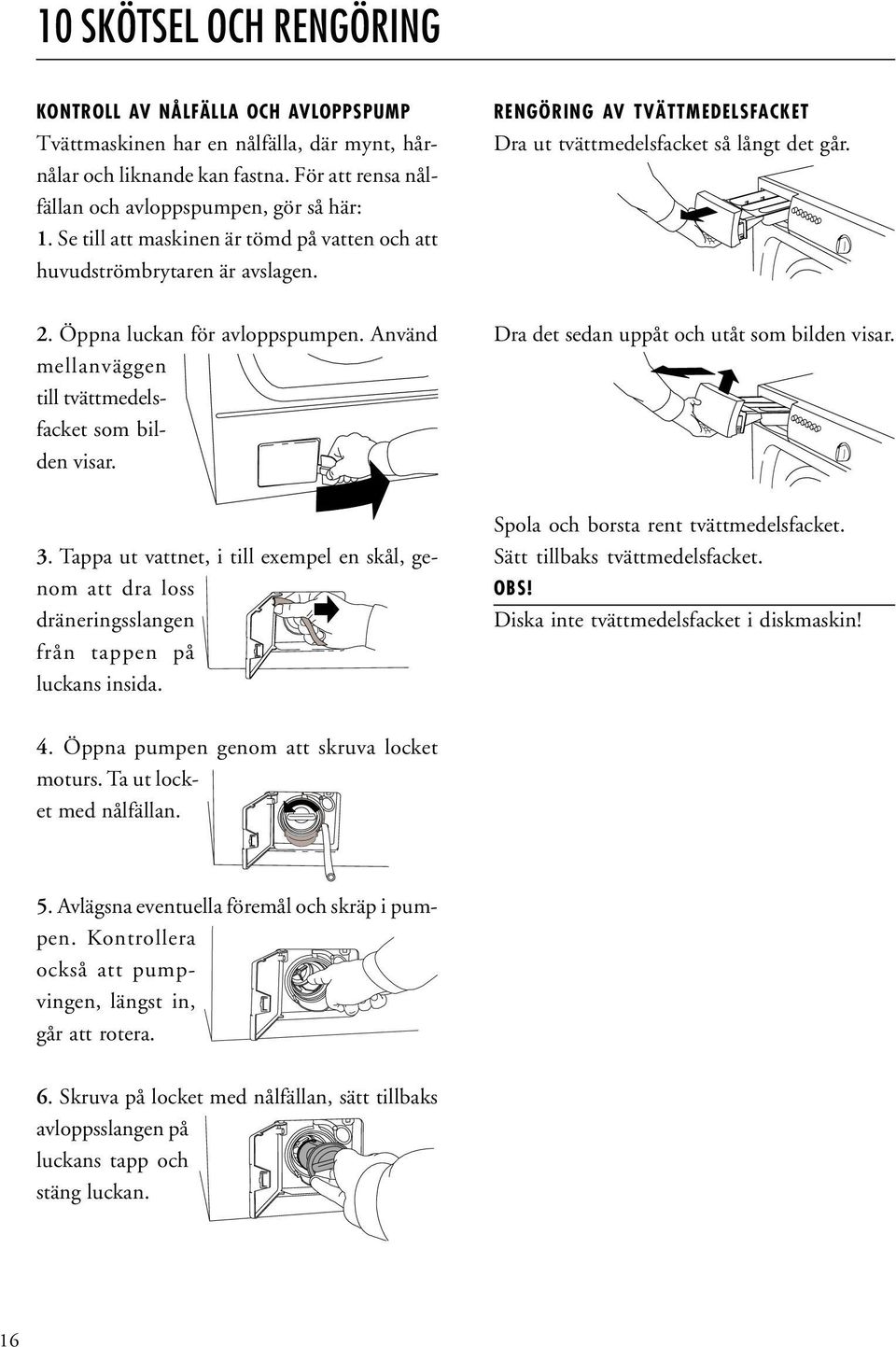

16 10 SKÖTSEL OCH RENGÖRING KONTROLL AV NÅLFÄLLA OCH AVLOPPSPUMP Tvättmaskinen har en nålfälla, där mynt, hårnålar och liknande kan fastna. För att rensa nålfällan och avloppspumpen, gör så här: 1. Se till att maskinen är tömd på vatten och att huvudströmbrytaren är avslagen. RENGÖRING AV TVÄTTMEDELSFACKET Dra ut tvättmedelsfacket så långt det går. 2. Öppna luckan för avloppspumpen. Använd mellanväggen till tvättmedelsfacket som bilden visar. Dra det sedan uppåt och utåt som bilden visar. 3. Tappa ut vattnet, i till exempel en skål, genom att dra loss dräneringsslangen från tappen på luckans insida. Spola och borsta rent tvättmedelsfacket. Sätt tillbaks tvättmedelsfacket. OBS! Diska inte tvättmedelsfacket i diskmaskin! 4. Öppna pumpen genom att skruva locket moturs. Ta ut locket med nålfällan. 5. Avlägsna eventuella föremål och skräp i pumpen. Kontrollera också att pumpvingen, längst in, går att rotera. 6. Skruva på locket med nålfällan, sätt tillbaks avloppsslangen på luckans tapp och stäng luckan. 16

17 RENSHÅL UNDER VALKARNA Om du befarar att föremål, till exempel spik, gem, nålar eller liknande, har fallit genom tvättrumman bör du kontrollera behållaren under valkarna. Dessa föremål kan rosta och orsaka fläckar på kläderna. Spik och andra vassa föremål kan orsaka hål på textilierna. OM DU HAR KALKHALTIGT VATTEN Om du bor i ett område med hårt vatten kan tvättrumman få en gråvit beläggning. För att få bort denna tömmer du en påse citronsyra, ca 20 gram, i tvättrumman och kör programmet Normaltvätt i 90 C. Citronsyra finner du i kryddhyllan i din livsmedelsbutik. Gör så här 1. Använd en skruvmejsel eller liknande. 2. Stoppa ner skruvmejseln i valkens mittenhål och bänd försiktigt skruvmejselns handtag åt vänster Ta med andra handen tag i valken och dra den mot dig som bilden visar. 4. Lyft upp valken Ta bort eventuella föremål. 6. Placera valken i fästhålen med F-märkningen mot dig. Se till att alla valkfästena sitter i sina hål i trumman. Skjut den ifrån dig tills det tar emot. 17

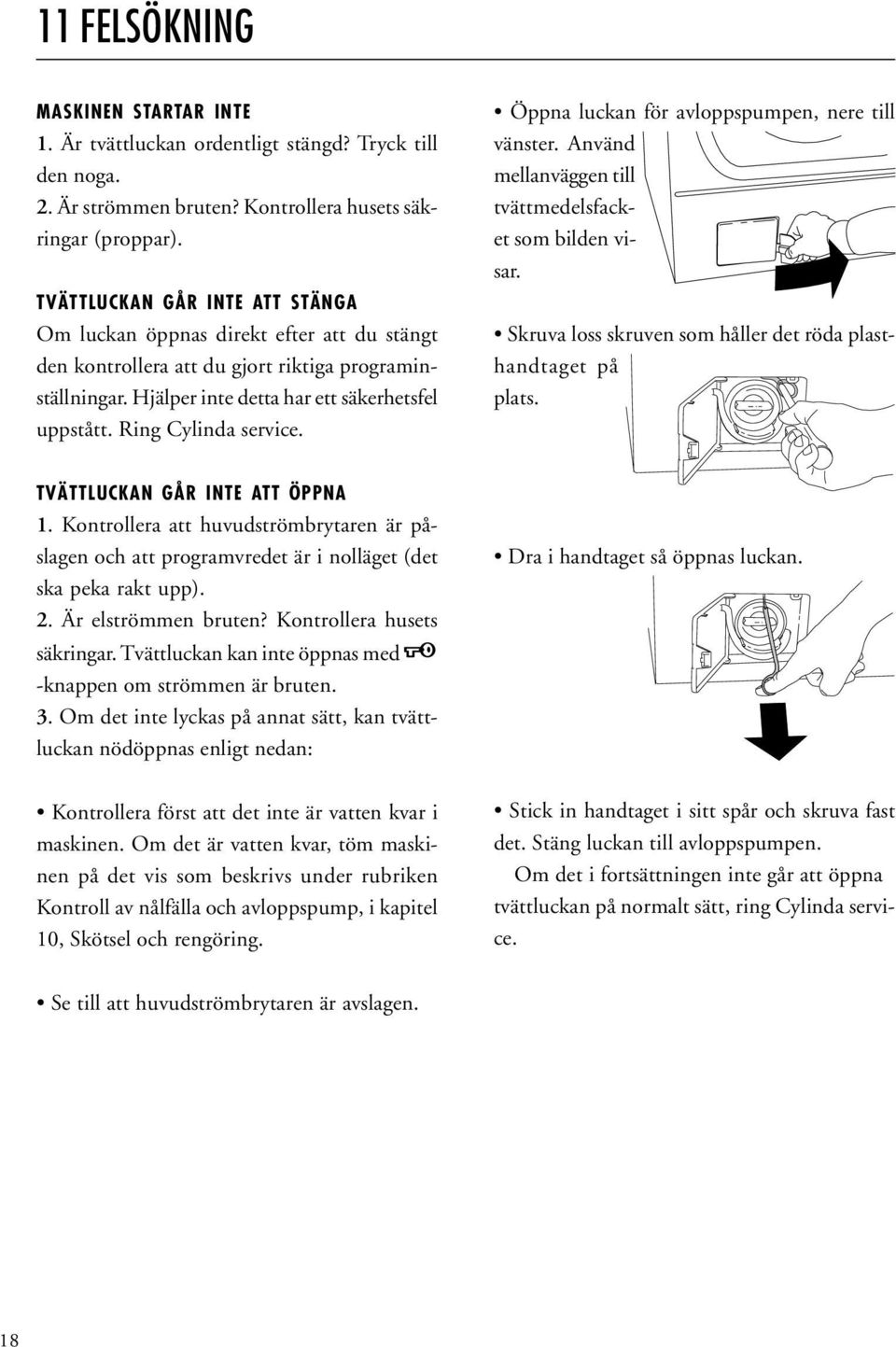

18 11 FELSÖKNING MASKINEN STARTAR INTE 1. Är tvättluckan ordentligt stängd? Tryck till den noga. 2. Är strömmen bruten? Kontrollera husets säkringar (proppar). TVÄTTLUCKAN GÅR INTE ATT STÄNGA Om luckan öppnas direkt efter att du stängt den kontrollera att du gjort riktiga programinställningar. Hjälper inte detta har ett säkerhetsfel uppstått. Ring Cylinda service. Öppna luckan för avloppspumpen, nere till vänster. Använd mellanväggen till tvättmedelsfacket som bilden visar. Skruva loss skruven som håller det röda plasthandtaget på plats. TVÄTTLUCKAN GÅR INTE ATT ÖPPNA 1. Kontrollera att huvudströmbrytaren är påslagen och att programvredet är i nolläget (det ska peka rakt upp). 2. Är elströmmen bruten? Kontrollera husets säkringar. Tvättluckan kan inte öppnas med -knappen om strömmen är bruten. 3. Om det inte lyckas på annat sätt, kan tvättluckan nödöppnas enligt nedan: Dra i handtaget så öppnas luckan. Kontrollera först att det inte är vatten kvar i maskinen. Om det är vatten kvar, töm maskinen på det vis som beskrivs under rubriken Kontroll av nålfälla och avloppspump, i kapitel 10, Skötsel och rengöring. Stick in handtaget i sitt spår och skruva fast det. Stäng luckan till avloppspumpen. Om det i fortsättningen inte går att öppna tvättluckan på normalt sätt, ring Cylinda service. Se till att huvudströmbrytaren är avslagen. 18

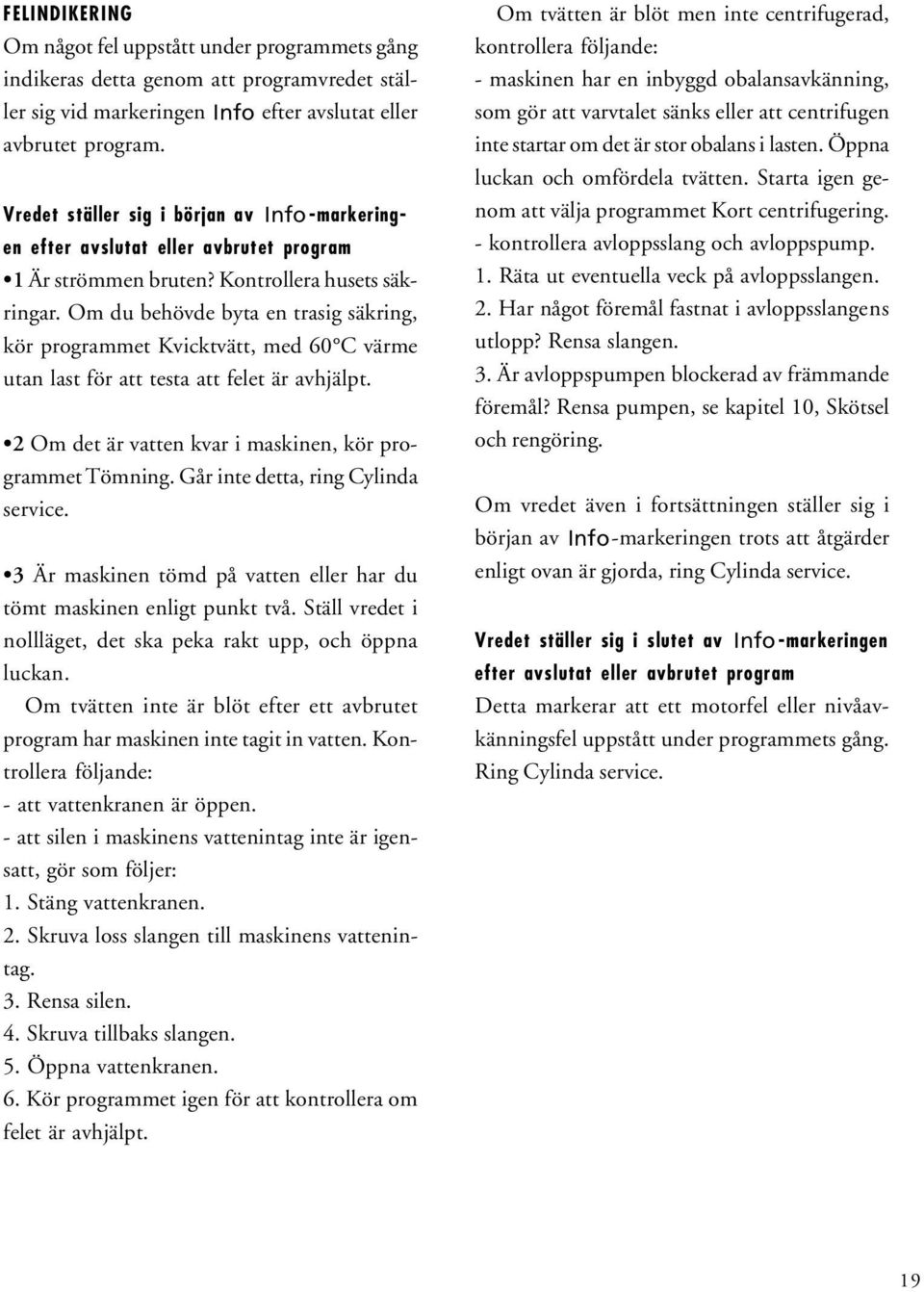

19 FELINDIKERING Om något fel uppstått under programmets gång indikeras detta genom att programvredet ställer sig vid markeringen Info efter avslutat eller avbrutet program. Vredet ställer sig i början av Info -markeringen efter avslutat eller avbrutet program 1 Är strömmen bruten? Kontrollera husets säkringar. Om du behövde byta en trasig säkring, kör programmet Kvicktvätt, med 60 C värme utan last för att testa att felet är avhjälpt. 2 Om det är vatten kvar i maskinen, kör programmet Tömning. Går inte detta, ring Cylinda service. 3 Är maskinen tömd på vatten eller har du tömt maskinen enligt punkt två. Ställ vredet i nollläget, det ska peka rakt upp, och öppna luckan. Om tvätten inte är blöt efter ett avbrutet program har maskinen inte tagit in vatten. Kontrollera följande: - att vattenkranen är öppen. - att silen i maskinens vattenintag inte är igensatt, gör som följer: 1. Stäng vattenkranen. 2. Skruva loss slangen till maskinens vattenintag. 3. Rensa silen. 4. Skruva tillbaks slangen. 5. Öppna vattenkranen. 6. Kör programmet igen för att kontrollera om felet är avhjälpt. Om tvätten är blöt men inte centrifugerad, kontrollera följande: - maskinen har en inbyggd obalansavkänning, som gör att varvtalet sänks eller att centrifugen inte startar om det är stor obalans i lasten. Öppna luckan och omfördela tvätten. Starta igen genom att välja programmet Kort centrifugering. - kontrollera avloppsslang och avloppspump. 1. Räta ut eventuella veck på avloppsslangen. 2. Har något föremål fastnat i avloppsslangens utlopp? Rensa slangen. 3. Är avloppspumpen blockerad av främmande föremål? Rensa pumpen, se kapitel 10, Skötsel och rengöring. Om vredet även i fortsättningen ställer sig i början av Info-markeringen trots att åtgärder enligt ovan är gjorda, ring Cylinda service. Vredet ställer sig i slutet av Info -markeringen efter avslutat eller avbrutet program Detta markerar att ett motorfel eller nivåavkänningsfel uppstått under programmets gång. Ring Cylinda service. 19

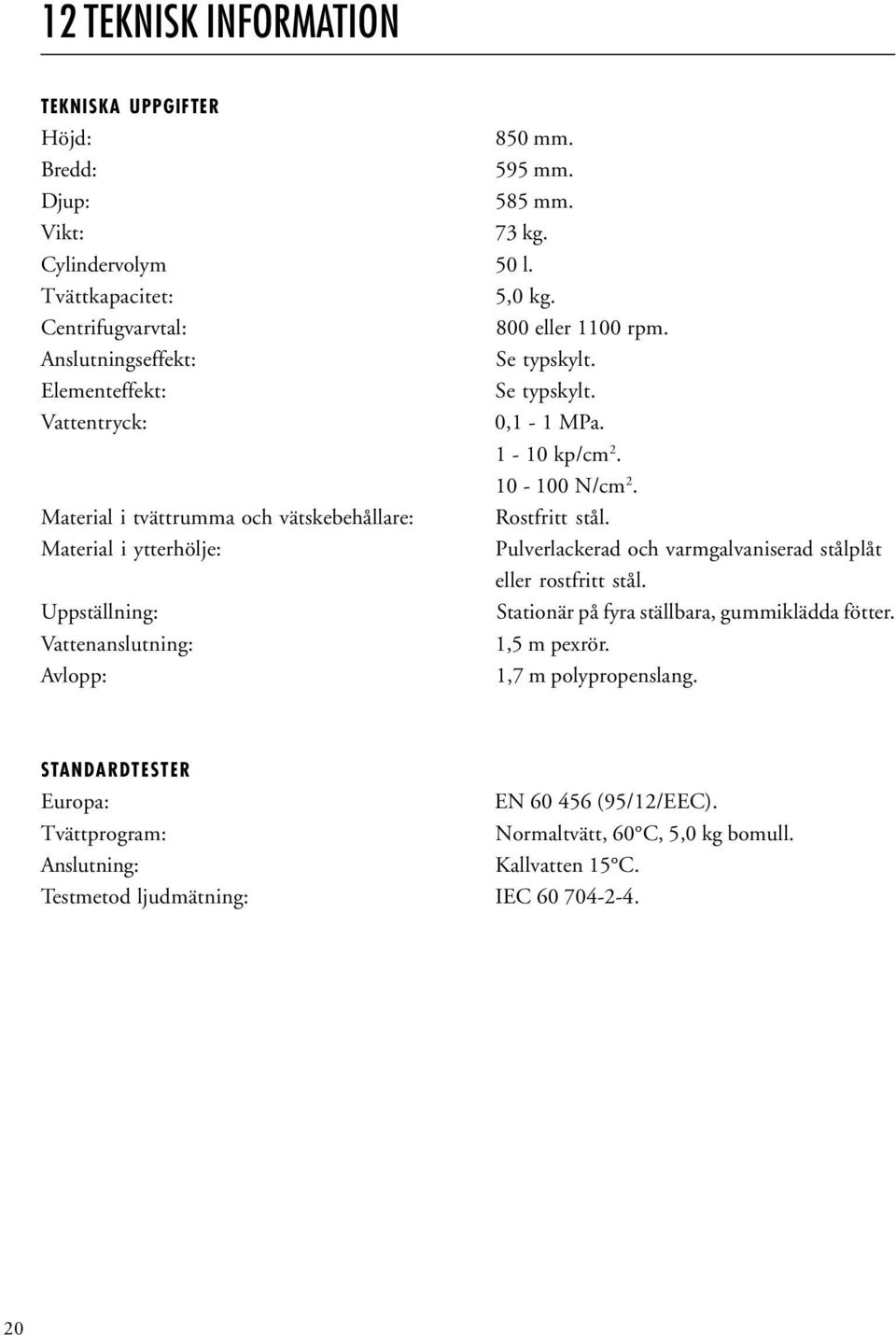

20 12 TEKNISK INFORMATION TEKNISKA UPPGIFTER Höjd: 850 mm. Bredd: 595 mm. Djup: 585 mm. Vikt: 73 kg. Cylindervolym 50 l. Tvättkapacitet: 5,0 kg. Centrifugvarvtal: 800 eller 1100 rpm. Anslutningseffekt: Se typskylt. Elementeffekt: Se typskylt. Vattentryck: 0,1-1 MPa kp/cm N/cm 2. Material i tvättrumma och vätskebehållare: Rostfritt stål. Material i ytterhölje: Pulverlackerad och varmgalvaniserad stålplåt eller rostfritt stål. Uppställning: Stationär på fyra ställbara, gummiklädda fötter. Vattenanslutning: 1,5 m pexrör. Avlopp: 1,7 m polypropenslang. STANDARDTESTER Europa: EN (95/12/EEC). Tvättprogram: Normaltvätt, 60 C, 5,0 kg bomull. Anslutning: Kallvatten 15 C. Testmetod ljudmätning: IEC

21 13 SERVICE OCH GARANTI SERVICE Innan du kontaktar service bör du kontrollera om felen är av sådan art att du själv kan åtgärda dem. Se kapitel 11, Felsökning och kapitel 10, Skötsel och Rengöring. Vid fel på din tvättmaskin som kräver service, kontakta Cylinda Service på nedanstående telefonnummer: GARANTI I Sverige gäller Konsumentköplag EHL 91 samt EHL Trygghetsförsäkring. Cylinda Service Du betalar endast lokal telefontaxa ÖVRIGA FRÅGOR Vid andra frågor kan du kontakta din återförsäljare eller Cylinda Konsumentjänst. Cylinda Konsumenttjänst

22 14 SNABBGUIDE 1. SORTERA TVÄTTEN 2. TRYCK PÅ HUVUD- STRÖMBRYTAREN,, OCH ÖPPNA LUCKAN,. Lägg i tvätten. 3. FYLL PÅ TVÄTT- OCH EVEN- TUELLT SKÖLJMEDEL Tvättmedel (huvudtvätt) till vänster ( ), eventuellt tvättmedel (förtvätt) i mittenfacket ( ) och sköljmedel till höger ( ). Vid tvätt med flytande tvättmedel skall mellanväggen, som du finner på tvättmedelsfackets undersida, placeras i tvättmedelsfackets inre slits. 4. VÄLJ INSTÄLLNINGAR, TILLVAL OCH PROGRAM 5. STÄNG LUCKAN Tvättprogrammet startar. 6. EFTER TVÄTT Slå av huvudströmbrytaren,, och stäng tvättluckan. Plagg märkta IWS eller Superwash. Tvätt som bara behöver en snabb uppfräschning, t ex skjortor och träningskläder. Polyester, bomull/polyester, nylon. Vita plagg. Inte så hårt smutsad bomull eller linne. Bomull, linne. Mörkare kulörta plagg. Ekonomiprogram. Bomull, linne. Mörkare kulörta plagg. Bomull, linne, vita och ljust kulörta plagg. Ekonomiprogram. Bomull, linne, vita och ljust kulörta plagg. Högeffektivt program. Bomull, linne, vita och ljust kulörta plagg. Hårt smutsad tvätt, t ex arbetskläder. TVÄTTMATERIAL STÄLL IN: Program Grov- Normal- Normal- Normal- Normal- Normal- Snabb- Syntet- Kvick- Ylle/Handtvätt tvätt tvätt tvätt tvätt tvätt tvätt tvätt tvätt tvätt Temperatur( C) Tillval E E E Centrifugerings hastighet Mängd tvätt 1/1 1/1 1/1 1/1 1/1 1/1 1/2 1/2 1/2 1/3 22

23 15 SÖKORD Kapitel Acetat 7 Akryl 7 Allergisk 7,8 Avbryta program 2 Avloppspump 10 Barnsäkerhet 3 Blekmedel 7 Blixtlås Bomull 7,14 Bredd 12 Centrifugering 7,8,11,12,14 Centrifugeringshastighet 8,12 Djup 12 Dosering 8 Doseringspåse 8 Dräneringsslang 10 E 7,8 Ej centrifugering 8 Ej utpumpning 8 Energiförbrukning 9 Felindikering 11 Felsökning 11 Fickor 7 Fintvätt 7 Flytande tvättmedel 8 Frottè 7 Färgning, se textilfärgning Förbrukningsvärden 9 Förpackningsmaterial 2 Förtvätt 8 Förtvättmedel 5,8,14 Garanti 13 Grovtvätt 8,14 Handtvätt 7,8,14 Huvudströmbrytare 8,14 Höjd 12 Kapitel Installation, se Installationsanvisningen Kalkhaltigt vatten 10 Kvicktvätt 8,14 Konstfiber 7 Kort centrifugering 7,8 Kulör 7 Linne 7,14 Lucka, se tvättlucka Lucka-avloppspump 4,10,11 Lucköppning, se tvättlucka Material 7,14 Noppbildning 7 Normaltvätt 7,8,14 Nylon 7 Nålfälla 10 Nödstopp, se Avbryta program Obalans 11 Panelen 6 Polyester 7 Program, se Tvättprogram Pulvertvättmedel 8 Rayon 7 Rengöring 10 Renshål 10 Senare starttid 8 Service 13 Sil 10 Silke 7 Skrotning 2 Skrynkelfritt, se Ej utpumpning Sköljmedel 5,8,14 Sköljprogram 8 Skötsel 1 0 Snabbguide 14 Snabbtvätt 8,14 Kapitel Sortera tvätten 7 Start 8 Stopp 8 Superskölj 8 Syntetfiber 7 Syntettvätt 7,8,14 Säkerhetsanvisningar 2 Tekniska uppgifter 12 Temperatur 7,14 Textilfärgning 7 Tidsåtgång 9 Tillval 8 Transporter 2 Transportstöd 1 Tvätta 8,14 Tvättboll 8 Tvättlucka 2,4,11 Tvättkapacitet 8,12 Tvättmaskinens delar 4 Tvättmedel 7,8 Tvättmedelsfack 5,8 Tvättmängd 7,14 Tvättmärkning 7 Tvättprogram 8,14 Tvättvalk 1 0 Typskylt 4 Tömning 8 Utpumpning, se Tömning Vattnets hårdhetsgrad 1 Vikt 1 2 Vinterförvaring 2 Viskos 7 Vittvätt 7,14 Välj program 8,14 Ylletvätt 7,8,14 Ändra inställningar efter start 8 Ömtåliga plagg 7 Överfyllnadsskydd 2 23

24 0102 Art Nr: Rätten till ändringar förbehålls. Tryckt på miljövänligt papper som uppfyller Miljöförbundets och Naturskyddsföreningens krav. 24
