Virtuell igångkörning och utbildning med simulator. - en framgångsfaktor för igångkörningen av SCA Obbolas kokeri. 16 mars, 2016.

Transkript

1 Virtuell igångkörning och utbildning med simulator - en framgångsfaktor för igångkörningen av SCA Obbolas kokeri 16 mars, 2016 Lars Almkvist

2 Nytt kokeri vid SCA Obbola MSEK investering Från batchkokeri till kontinuerligt kokeri ton oblekt långfibermassa ton kraftliner 2

3 Kompetens genom kunskapsöverföring Operatörer och driftsledning redo för uppstart Verifiera design av utrustning och process Minimera DCS-problem före uppstart Verktyg för kontinuerlig kunskapsökning 3

4 Verktyg för utbildning WebAcademy Självstudier i webportal Klassrumsutbildning VirtualSite Utbildningssimulator Text och illustrationer Animeringar och videor Ljud Interaktiva genomgångar Personlig interaktion med utbildare Utbildningsmanualer Rundvandring Simulering av processer och maskiner Fokus på övningar Verifiering av DCS 4

5 Värdeskapande med simulator Intern test Test: DCS-Överordnad styrning - Simulator Simulatorutbildning Återkommande utbildning Simuleringsmodeller: Verifiering av balanser mm Stresstester DCS, Överordnad styrning och simulering testas tillsammans - Kopia på riktiga DCS:en - Fel i kretsar, styrning, bilder mm åtgärdas Start och stopp Träning i svåra situationer Störningar Återkommande utbildning för befintlig personal Ny personal inkl sommarvikarier -> Modeller OK -> Snabbare uppstart -> Operatörerna väl förberedda inför uppstarten. De kör anläggningen virtuellt flera gånger före uppstart. -> Säkerställa fortsatt hög kompetens 5

6 Simulatorutbildning - byggstenar Överordnad styrning: Valmet Process Optimizer Lärarfunktion: Training Manager Utbildningsmanualer Simuleringsmjukvara: Dymola Simulatorutbildning & DCS-test Soft-DCS: ABB 800xA Simulator 6

7 Instruktörsstation Övningar Störningar Signaltest Trender Rapporter Styrning av soft-dcs & simulering Frysa Ögonblicksläge (Snapshot) Ändra hastighet Oberoende av DCS-typ Språkväxling 7

8 Gemensam test: Joint FAT DCS - APC - Simulering 180 fel och förbättringar åtgärdade under joint-fat Stor skillnad på traditionell FAT och joint-fat Funktion och systemprestanda 8

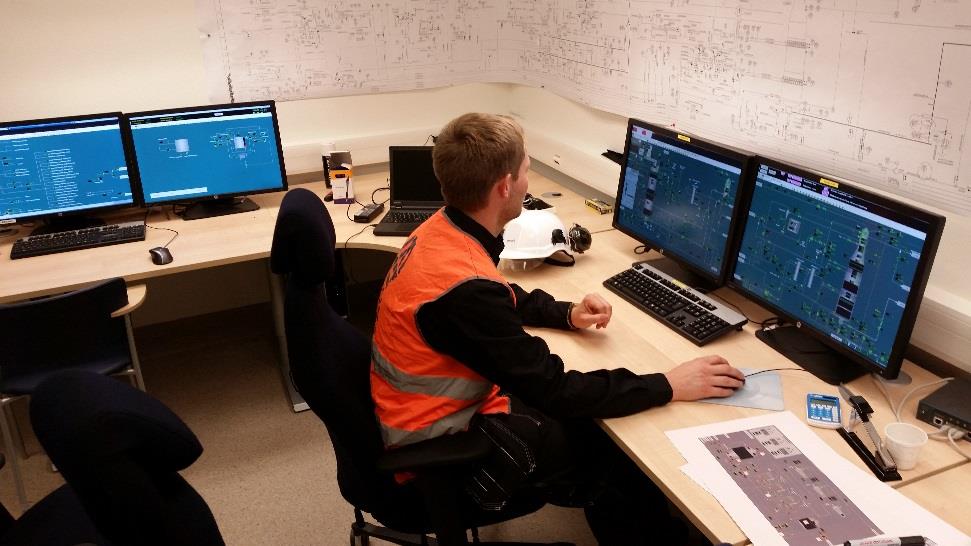

9 Regulatortrimning i simulator PID-parametrar förs över till skarp DCS 9

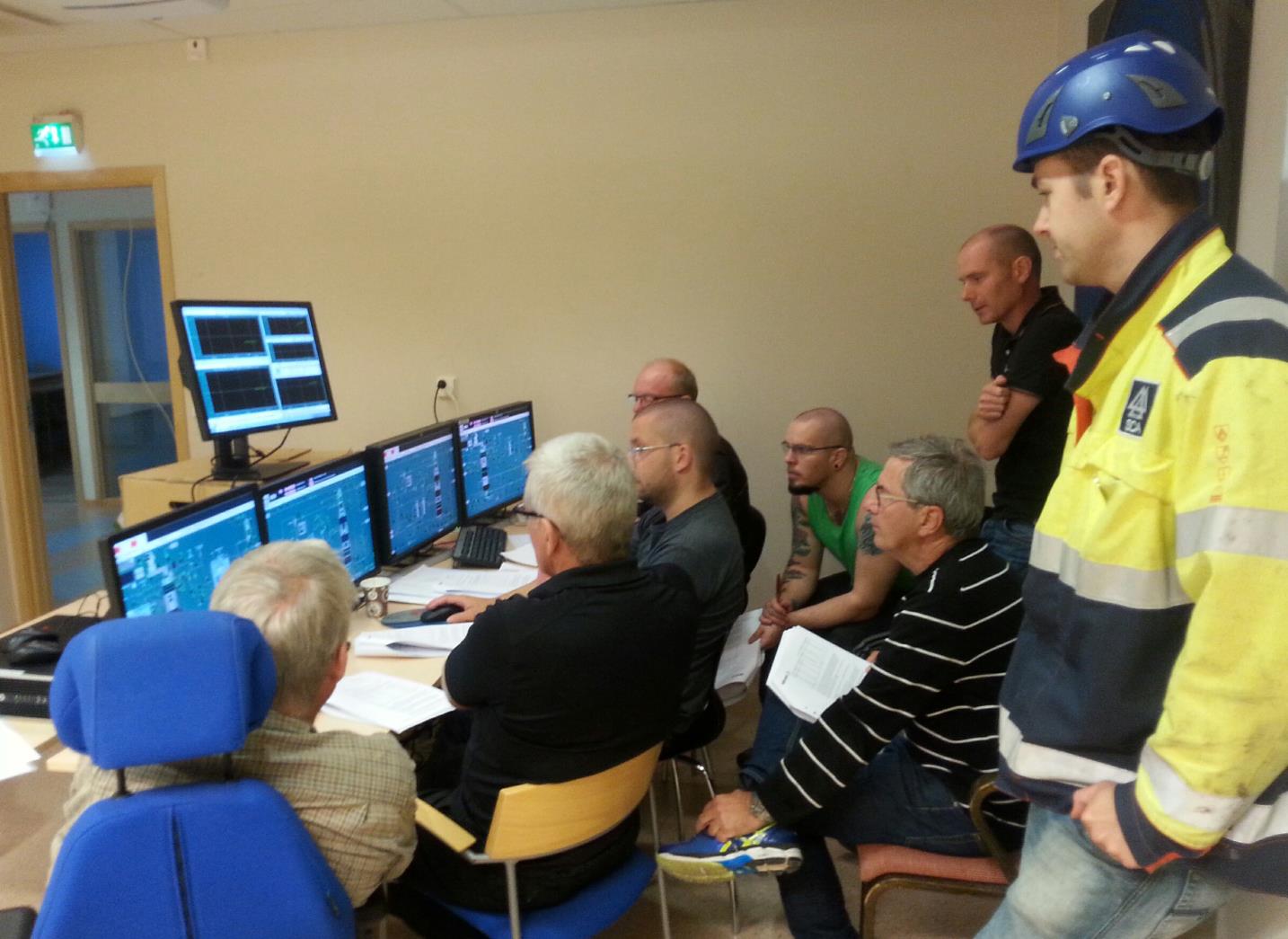

10 Simulatorutbildning SCA Obbola

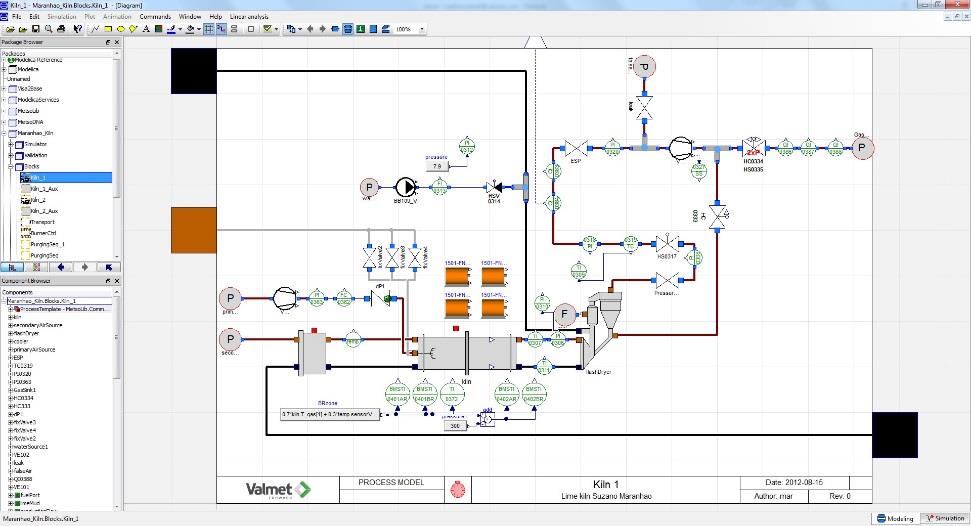

11 Dymola Dynamisk simulering Modelica objektorienterat språk Differentialekvationer Lösare Modeller för massafabrik 11

12 Systemlayout Leveransomfattning Valmet Simulering Dymola Soft-VPO (Överordnad styrning) Training Manager Leveransomfattning ABB Uppgradering av befintligt 800xA Simulator system 12

13 System 7 st virtuella maskiner på en server 13

14 Hårdvara APC DCS Simulator 14

15 SCA Obbola Compact Cooking 2015 Utbildningen generellt och speciellt användandet av simulatorn kortade uppstarten med 2-3 veckor. Produktionsrekord efter 4 dagars drift. - Mats Persson, Projektledare SCA 15

16 Värdeskapande med simulator Intern test Joint FAT DCS- APC-Simulator Simulatorutbildning Återkommande utbildning Simuleringsmodeller: Verifiering av balanser mm Stresstester -> Modeller OK DCS, APC och simulering testas tillsammans - Kopia på riktiga DCS:en - Fel i kretsar, styrning, bilder mm åtgärdas -> Snabbare uppstart Start och stopp Träning i svåra situationer Störningar -> Operatörerna väl förberedda inför uppstarten. De kör anläggningen virtuellt flera gånger före uppstart. Återkommande utbildning för befintlig personal Ny personal inkl sommarvikarier -> Säkerställa fortsatt hög kompetens 16

17 Framtid

18 Idag: Simulatorsystem kan vara komplexa! Oji Nantong, Kina 18

19 VirtualSite Cloud Tillgängligt via Ipad/Android pekskärmar och PC Ingen speciell mjukeller hårdvara behövs Internetkoppling enda kravet 19

20 Molnbaserade Simulatorer Operatörsstation N Soft-DCS.. Simulering + Instruktörsstation Virtuella maskiner Förenklat systemunderhåll och uppgraderingar Förenklad support Ingen hårdvara Skrivare -> Säkerställ att simulatorn hålls uppdaterad för utbildning och tester -> Ökad kunskap och bättre produktivitet Instruktörsstation, klient 20
