1 Funktionsguide MIR, GOLD/MIRENT 1. llmänt Takfläkt MIRENT kan anslutas till ett GOLDaggregat. GOLDaggregatets styrutrustning är helt förberedd för att styra MIRENT. Med hjälp av buskommunikation kan upp till tre takfläktar kopplas till ett GOLDaggregat. 2. Materialspecifikation Styrning av takfläkt MIRENT via GOLD: MIRENTfläkt MIR3aabbcd tryckreglering TLZ123aa* flödesmätning /reglering TLZ123aa* aa = kod för kabellängd i meter. Kabel från tryckgivarna måste vara så lång att den når till kabeladapter TLZ164. nslutningssats TLZ164 innehåller kabeladapter och kommunikationskabel. Kapsling EK54 nvänds för kabeladapter. dresseringskort MIRENT nvänds för MIRENTfläkt 2 och 3. TLZ1731 TLZ184 ppkoppling till GOLDaggregat: nslutningssats TLZ164 Innehåller kabeladapter och kommunikationskabel. tetemperaturgivare TLZ1243 Endast vid utetemperaturkompensering. IQlogic+ modul nvänds vid extern styrning av MIRENT. Kod aa = kabellängd i meter TIQ32aa Timer, mekanisk ELQZ timmar förlängd drift, för utanpåliggande montage. Timer elektronisk TLZ timmar förlängd drift, för ifällt eller utanpåliggande montage. Övrigt: Kabel 4ledare för kommunikation till MIRENTfläkt och eventuell utetemperaturgivare. id sträckor längre än 15 meter rekommenderas partvinnad kabel. 24 D förläggs i ett par och buskommunikation ( och) i ett par. Kabel för matningsspänning till MIRENTfläkten. 1 x 230 eller 3 x 400, se separat installationsanvisning för MIRENT. * Minst en tryckgivare för antingen tryckreglering eller flödesmätning är obligatorisk. Två stycken tryckgivare, en för tryckreglering och en för avläsning av flöde, är möjligt. Reservation för ändringar. 1

2 3. Funktion eskrivning av funktioner möjliga att påverka/erhålla information om via GOLDaggregatets handterminal eller via kommunikation med överordat system Principskiss Takfläkt 1 Takfläkt 2 Takfläkt 3 1:1 1:2 4:1 1:3 4:2 5 3:1 3:2 3:3 GOLD 7 2:1 2:2 2: Styrning Med hjälp av buskommunikation kan upp till tre takfläktar (nr. 1:x i principskiss ovan) anslutas till ett GOLDaggregat. arje takfläkt får en egen menygrupp i GOLDaggregatets handterminal. nvänds mer än en takfläkt skall takfläkt två och tre kompletteras med ett adresseringskort (TLZ184, nr. 4:x i principskiss). I handterminalen är det möjligt att välja om takfläkten skall styras parallellt med GOLDaggregatet, samt om den skall följa aggregatets låg/högfartsdrift. Ett veckour med fyra tidkanaler för varje takfläkt ger möjlighet till separat styrning oberoende av GOLDaggregatets drift. Samtliga tidkanaler kan ställas in separat för varje ansluten takfläkt via GOLDaggregatets handterminal. Det finns även möjlighet till extern styrning via plint eller timer (tillbehör mekanisk timer ELQZ14061 eller elektronisk timer TLZ247, nr.6 i principskiss ovan). Kräver tillbehör IQlogic+ modul TIQ32aa (nr. 7 i principskiss ovan). 3.2 Flödes/tryckreglering Flödesreglering Med flödesreglering avses att takfläkten håller konstant inställt luftflöde. Takfläktens varvtal regleras automatiskt så att luftflödet är korrekt. Flödet mäts av en extern tryckgivare (TLZ123aa, nr 2:x i principskiss ovan) som monteras i eller vid takfläkten. Där finns även mätnippel för flödesmätning. Givaren ansluts till GOLDaggregatets buskommunikation. Önskat börvärde (separat för lågfart och högfart) ställs in i GOLDaggegatets handterminal. Min./Max.flöde Min. och max.flöde anger inom vilka gränser fläkten kan arbeta, oavsett behov. Max.flöde kan ställas in för respektive fläkt medan min.flöde är fast. ngivna flöden nedan avser fläktens teoretiska gränser och vad som är möjligt att ställa in i GOLDaggregatets handterminal. Praktiskt användbara flödesgränser avgörs av det externa tryckfallet. MIRENT Min.flöde (vid luftflödesreglering) Max.flöde m 3 /h m 3 /s m 3 /h m 3 /s , , , , , , , , , , , , , , , , , , , , , , , , , , Reservation för ändringar.

3 3.2.2 Tryckreglering Luftflödet varieras automatiskt så att konstant kanaltryck erhålles. Reglertypen kallas även reglering (ariable ir olume). Tryckreglering används när t ex spjällfunktioner ökar luftmängden i delar av ventilationssystemet. Kanaltrycket mäts av en extern tryckgivare (TLZ123aa, nr 3:x i principskiss på föregående sida) i kanal som ansluts till GOLDaggregatets buskommunikation. Önskat börvärde (separat för lågfart och högfart) ställs in i Pa. Funktionen kan begränsas så att fläktvarvtalet ej överstiger inställda maxvärden. 3.3 teluftskompensering teluftskompensering av luftflödet kan aktiveras om man vill förändra luftflödet vid specifika utetemperaturer (kräver tillbehöret utetemperaturgivare TLZ1243, nr. 5 i principskiss på föregående sida). En individuellt anpassad kurva reglerar förhållandet mellan luftflödet och uteluftstemperaturen. Kurvan har fyra inställningsbara brytpunkter. Om funktionen väljs enbart för lågfart eller högfart, kommer endast kurvan att reglera någon av dessa. För det driftsfall som ej är valt blir luftflödet då enligt inställt börvärde för luftflöde/kanaltryck. id flödesreglering förändras det aktuella börvärdet för luftflöde. id tryckreglering förändras det aktuella börvärdet för tryck. Y = örvärde luftflöde, m 3 /s 3,0 2,5 4 2,0 1 1,5 1,0 0, X = tetemperatur Exempel: Flödesreglerad takfläkt. Samma princip kan tillämpas på en tryckreglerad takfläkt, men då sker reducering av tryck i Pa. id utetemperatur under 20 (X1) är flödesbörvärdet konstant 2,0m3/s (Y1). id utetemperatur mellan 20 (X1) och 10 (X2) reduceras lufflödet från 2,0 m3/s (Y1) till 1,0 m3/s (Y2) enligt kurva. id utetemperatur mellan 10 (X2) och 10 (X3) är flödesbörvärdet konstant 1,0 m3/s (Y2 och Y3). id utetemperatur mellan 10 (X3) och 20 (X4) ökas lufflödet från 1,0 m3/s (Y3) till 2,5 m3/s (Y4) enligt kurva. id utetemperatur över 20 (X4) är flödesbörvärdet konstant 2,5 m3/s. Reservation för ändringar. 3

4 3.4 alanserad ventilation När takfläktarna används för variabelt flöde kan funktionen balanserad ventilation användas. Det är möjligt att välja vilken/vilka takfläktar som skall ingå i funktionen. id balanserad frånluft summeras samtliga aktiverade takfläktars luftflöde ihop. Frånluftsflödet i GOLDaggregatet minskas med motsvarande mängd, därigenom blir tilluftsflödet lika med det totala frånluftsflödet och balanserad ventilation uppnås i byggnaden. id balanserad tilluft summeras samtliga aktiverade takfläktars luftflöde ihop. Tilluftsflödet i GOLDaggregatet ökas med motsvarande mängd, därigenom blir tilluftsflödet lika med det totala frånluftsflödet och balanserad ventilation uppnås i byggnaden. 3.5 vläsning Följande värden kan avläsas i GOLDaggregatets handterminal för respektive takfläkt: Luftflöde*. Kanaltryck*. ktuellt börvärde för flöde/ tryck*. SFP. Effekt. Effektförbrukning i kh. Driftsnivå. ktiva larm och larmhistoria. *isas beroende av vilka givare som är anslutna. 3.6 Grundinställning Fläktstorlek skall ställas in. Flödesreglering eller tryckreglering kan väljas. När tryckreglering och luftflöde är i aktiverat, styrs takfläkten med tryckreglering och samtidigt kan luftflöde avläsas. 3.7 Kommunikation Möjlighet till kommunikation med överordnat system via GOLD för samtliga anslutna takfläktar. Modbus TP, Modbus RT, Exoline eller net IP. ärden för tryck och flöde kan avläsas och ställas in. Samtliga tidkanaler kan ställas för respektive takfläkt. Möjlighet till energiavläsning och larm. 3.8 ebbsida På GOLDaggregatets inbyggda webbsida finns en ikon för takfläkt MIRENT. nder ikonen kan önskad takfläkt väljas (13) för inställning och avläsning. ärden för tryck och flöde kan avläsas och ställas in. Samtliga tidkanaler kan ställas för respektive takfläkt. Möjlighet till energiavläsning och larm. ia webbsidan ges också möjlighet till parallell styrning med GOLD, stopp lågfart högfart samt larmåterställning. 4 Reservation för ändringar.

5 om 1 om 2 om 3 om 4 om 5 S Temp Heat Sensor 1 Sensor 2 Sensor 3 Sensor 4 om 6 om 7 om 8 om 9 om 10 om 11 ool 31 G0 24 G0 4. Kommunikation Installera luftbehandlingsaggregat GOLD och takfläkt MIRENT fysiskt och anslut kraftmatning, se separata installationsanvisningar Takfläkt MIRENT och luftbehandlingsaggregat GOLD Kabeladapter För anslutning till GOLDaggregatet krävs tillbehör anslutningssats TLZ164. nslutningssats innehåller kabeladapter och modularkabel. Modularkabel Montera kabeladapter på DINskena i GOLDaggregatets ellåda eller på annat lämpligt ställe i anslutning till denna. nslut modularkabel mellan valfri modularanslutning på kabeladaptern och modularanslutning märkt OM4 på styrenheten i GOLDaggregatet. Se skiss. Mellan respektive kabeladapter skall en 4ledad kabel anslutas för kommunikation. id sträckor över 15 meter rekommenderas partvinnad kabel. 24 D förläggs i ett par och buskommunikation ( och ) i ett par GND SD LN P 2 P P G G 32 Kabeladapter G 35 G Y In 18 In Out In Styrenhet GOLD Kommunikationskabel st. takfläkt MIRENT För anslutning till MIRENTfläkt krävs tillbehör anslutningssats TLZ164. Denna placeras lämpligen i kapsling TLZ1731 (tillbehör). nslut 3ledad kabel till plint, och GND på motorstyrningen i MIRENT. Se skiss. Kablar ingår ej i leverans. Partvinnad kabel rekommenderas. nslut ledare till plint 4 på kabeladapter, ledare till plint 3 och ledare GND till plint 1. Se skiss. Kabeladapter Takfläkt Motorstyrning MIRENT 3phase suppply Tillhörande tryckgivare TLZ123aa ansluts till valfri modularkontakt på kabeladapter. R R+ +10dc 010in + dr.pin1 us us dr.pin2 dr.pin1 us us dr.pin2 Din2 Din1 Dout1 + us us + RJ12 Modbus master e.g. PTH/O Reservation för ändringar. 5

6 st. takfläkt MIRENT Med hjälp av buskommunikation kan upp till tre takfläktar kopplas till ett GOLDaggregat. För anslutning till respektive MIRENTfläkt krävs tillbehör anslutningssats TLZ164. Denna placeras lämpligen i kapsling TLZ1731 (tilbehör). nslut 3ledad kabel till plint, och GND på motorstyrningarna i MIRENT. Se skiss. Kablar ingår ej i leverans. Partvinnad kabel rekommenderas. nslut ledare till plint 4 på kabeladapter, ledare till plint 3 och ledare GND till plint 1. Se skiss. Tillhörande tryckgivare TLZ123aa ansluts till valfri modularkontakt på kabeladapter. Kabeladapter Kommunikationskabel R R+ Takfläkt 1 +10dc 010in Motorstyrning MIRENT + dr.pin1 us us dr.pin2 dr.pin1 us us dr.pin2 3phase suppply Kabeladapter Din2 Din1 Dout1 + us us + RJ12 Modbus master e.g. PTH/O Takfläkt Motorstyrning MIRENT 3phase suppply R+ +10dc 010in + dr.pin1 us us dr.pin2 dr.pin1 us us dr.pin2 Kabeladapter Din2 Din1 Dout1 + us us + RJ12 Modbus master e.g. PTH/O Eventuell takfläkt Motorstyrning MIRENT 3phase suppply R R R+ +10dc 010in + dr.pin1 us us dr.pin2 dr.pin1 us us dr.pin2 Din2 Din1 Dout1 + us us + RJ12 Modbus master e.g. PTH/O 6 Reservation för ändringar.

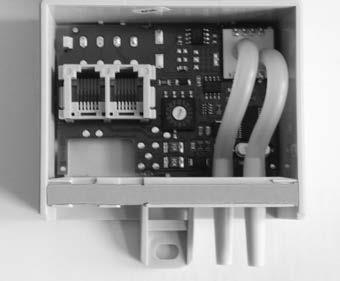

7 4.2. TLZ123aa id tryckreglering skall tryckgivare monteras på eller i anslutning till MIRENTfläktens frånluftskanal. nslut slang enligt skiss till höger. eroende på kanalsystemets utformning kan tryckgivaren behöva placeras längre ut i kanalsystemet för att korrekt registrera tryckförändringar. Ställ tryckgivarens funktionsomkopplare (se bild till höger) i läge enligt tabell nedan. id flödesreglering kan tryckgivare monteras på lämplig plats i utrymmet inuti MIRENTfläkten eller vid flödesmätnippeln på takfläktens sida. nslut slangar enligt skiss till höger. Ställ tryckgivarens funktionsomkopplare (se bild till höger) i läge enligt tabell nedan. + Tryckreglering + Flödesreglering Funktionsomkopplare MIRENT 0 = Flödesreglering Nr. 1 1 = Tryckreglering Nr. 1 2 = Flödesreglering Nr. 2 3 = Tryckreglering Nr. 2 4 = Flödesreglering Nr. 3 5 = Tryckreglering Nr. 3 Funktionsomkopplare nslut modularkabel till valfri modularanslutning i tryckgivare. Se bild. Om tryckgivare för tryckreglering och för flödesmätning används, kan dessa seriekopplas. Modularanslutningar Spår för kabelförläggning(2 st.) Tryckgivarna ingår i samma kommunikationsslinga som takfläktarna. eroende på placering kan de anslutas till valfri buskontakt på närmaste, i kommunikationsslingan ingående, kabeladapter. Reservation för ändringar. 7

8 4.3 MIRENT takfläkt 2 och 3 När mer än en takfläkt ansluts till ett GOLDaggregat måste takfläkt 2 och 3 förses med adresseringskort TLZ 184. Funktionsomkopplaren på adresseringskortet skall för båda takfläktarna ställas i läge 2. På motorstyrningens ordinarie plintanslutningar skall en bygling utföras. Se nedan. dresseringskort Motorstyrning MIRENT dresseringskortet monteras i respektive takfläkts motorstyrning. Funktionsomkopplare i läge 2 Motorstyrning MIRENT med monterat adresseringskort ygel Takfläkt, MIRENT 2. Eventuell takfläkt, MIRENT Reservation för ändringar.

9 DEF tetemperaturgivare När funktionen utetemperaturkompensering är vald skall utetemperaturgivare TLZ1243 anslutas till GOLDaggregatets styrenhet. tetemperaturgivare TLZ1243 används även för övriga funktioner till GOLD. Detta innebär att om det redan finns en utetemperaturgivare ansluten till GOLDaggregatet, behövs ingen extra utetemperaturgivare för MIRENT. Se separat instruktion för montage av givare, och om fler än en utetemperaturgivare används. TLZ1243 består av en utetemperaturgivare, tre meter lång modularkabel samt övergångsdon till fyrledarkabel. tetemperaturgivaren har en funktionsomkopplare som skall ställas in i läge D. Om en givare används skall denna ställas i läge, om två givare används skall dessa ställas i läge resp. och så vidare. Funktionsomkopplare GOLD, styrenhet GND 4 + om om 2 om 3 om 4 om 5 nsluts till valfri modularanslutning märkt OM13 H K RD S Temp Heat SD ool Sensor 1Sensor 2 Sensor 3 Sensor 4 om 6 om 7 om 8 om 9 om 10 om L YL GR 34 G 35 G Y In 18 In Övergångsdon LN P 2 P Out P G G In G G0 + tetemperaturgivare Ledare ansluts enligt följande: Övergångsdon Temp.givare Skruv GR Plint Skruv RD Plint Skruv K Plint Skruv YL Plint + Max längd 100 meter, min area 0,5 mm2. Partvinnad kabel rekommenderas, där 24 D förläggs i ett par och buskommunikation ( och ) i ett par. 4.5 Extern styrning av MIRENT Möjlighet till extern låg/högfart och externt stopp sker via IQlogic + modul TIQ32aa. Elektronisk timer TLZ2 47 eller mekanisk timer ELQZ14061 kan användas för övertidsdrift. För inkoppling, se skiss. nder ingångar/utgångar i GOLDaggregatets handterminal väljs önskad funktion för respektive ingång S S IQlogic + IQlogic + modul Funktionsomkopplare skall vara ställd i läge 3 och/eller 6 P1 OM POER Kommunikationskabel till aggregatets styrenhet, där den är ansluten till något av uttagen för OM13. Plint på styrenhet G0 G 32 1) NO 14 Heat/ool om 1 om 2 15 NO G 21 G0 22 Ingång 1718 eller 1920 kan fritt väljas för resp. timerfunktion. Dessa ingångar kan även användas för externt stopp eller låg/högfart. 1 2 GOLD N 4 NO Plint på timer Elektronisk timer (TLZ247) 1 2 P1 1 Plint på timer P2 2 Mekanisk timer (ELQZ14061) Reservation för ändringar. 9

10 8. Driftsinställningar MIR nder avläsning kan aktuella värden avläsas. nvänds för funktionskontroll. vläsning nder funktion väljs antal aktiva fläktar 13. Funktion nder fläkt 13 driftnivå väljs för varje fläkt: vilka flöden eller tryck MIRENTfläkten skall arbeta med vid lågfart respektive högfart: lla värden kan sättas, men enbart de för aktiverad funktion (flödesreglering eller tryckreglering) gäller. Fläkt 13, driftnivå nder utekompensering väljs för varje fläkt: om utekompensering skall vara aktiv om kompenseringen skall gälla för lågfart, högfart eller låg och högfart. om utekompensering är aktiv, skall fyra brytpunkter ställas in. Fläkt 13 utekompensering 10 Reservation för ändringar.

11 nder fläkt 13 funktion väljs för varje fläkt: typ av parallelldriftsfunktion Ej aktiv innebär att takfläkten inte samkörs med GOLD och den kan inte heller styras av den interna tidkanalen eller externa låg/högfarts ingångarna om inte balanseringsfunktionen är vald. Är denna funktion vald kan takfläkten styras via de interna tidkanalerna och externa låg/högfarts ingångarna. Fläkt 13 funktion Parallell start. När GOLD är stoppat stoppar också takfläkt. Övrig tid (när GOLD är i drift) går takfläkten på låg/högfart enligt inställda tider i de interna tidkanalerna eller externa ingångarna. Parallell låg/högfart. Takfläkten går parallellt låg/hög med GOLD. När GOLD är stoppat kan andra driftstider ställas in i de interna tidkanalerna eller styras via de externa låg/ högfartsingångarna. Parallell start och låg/högfart. Takfläkten går helt parallellt med GOLD. id denna inställning skall inte de interna tidkanalerna användas. om MIRENT skall arbeta tillsammans med GOLDaggregatets fläktar så att en automatisk balansering av flödet sker. vilken av GOLDaggregagatets fläktar som skall arbeta med att balansera det totala flödet. äljs tilluft ökas tillluftsflödet i GOLDaggregatet med motsvarande mängd. äljs frånluft minskas frånluftsflödet i GOLDaggregatet med motsvarande mängd. önskad reglertyp. Luftflöde, kanaltryck eller kanaltryck och luftflöde. den aktuella storleken för MIRENT. nder fläkt 13 schemainställningar väljs för varje fläkt: drift/tider för alla fyra kanaler. Drift: lågfart eller högfart. Tid: För samma drifttider varje dag i veckan (MånSön) räcker det att programmera en tidkanal. Olika drifttider under veckans dagar programmeras i varsin tidkanal (MånFre, LörSön eller Mån, Tis, Ons etc). Fläkt 13 schemainställningar Ej aktiv innebär att schemainställningarna inte har någon inverkan. Reservation för ändringar. 11

12 12 Reservation för ändringar.
