3 Rotage AB Rotage AB grundades 1979 och är beläget i Kvänum. Företagets ambition är att vara en attraktiv detalj- och komponentleverantör av plåtprodukter med inriktning på laserskärning och stansning. Detta innebär att vi är ett legoproducerande företag till 100% Rotage har en modern maskinpark med hög automatisering och stor kapacitet. Denna modifieras och utvecklas kontinuerligt, vilket ger kunden en optimal och kostnadseffektiv produktion. Genom att ha effektiva flöden och optimal produktion uppnår vi således ett konkurrenskraftigt pris. Vi ombesörjer en komplett tillverkning av olika produkter, inklusive efterbehandling som bl.a. ytbehandling och montering. Vårt breda kunnande tillsammans med en komplett maskinpark gör oss konkurrenskraftig inom detalj- och komponenttillverkning. Välkommen till oss!

Denna modifieras och utvecklas kontinuerligt, vilket ger kunden en optimal och kostnadseffektiv produktion.

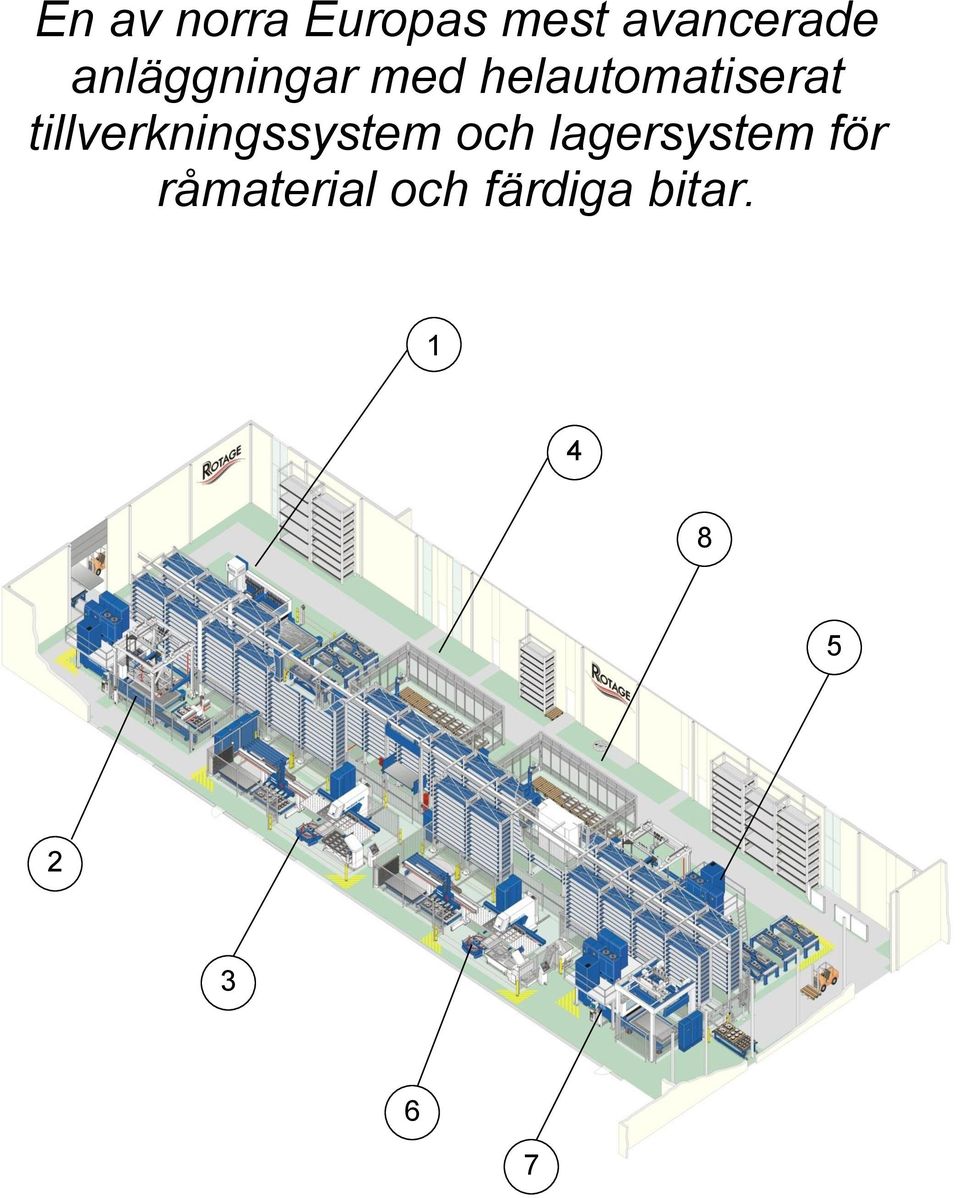

4 En av norra Europas mest avancerade anläggningar med helautomatiserat tillverkningssystem och lagersystem för råmaterial och färdiga bitar

5 Trumpf Maskiner Automatisering Process 1 TC L3050 (5kW) Manuell in- och utladdning Laddning av råmaterial 2 TC L3030 (4kW) LiftMaster: Automatisk in- och utladdning Laddning av råmaterial och SortMaster: Automatisk plockrobot borttagning av färdiga bitar för färdiga detaljer 3 TC 5000R SheetMaster: Automatisk in- och utladdning Laddning av råmaterial och samt separering av färdiga detaljer borttagning av färdiga bitar 4 Trumabend V1300 Trumagrip: Borttagning av plåtar med skelett Trumasort R4: Separering av små detaljer Off-line programmering både på kantpress och bendmaster. Bendmaster Automatisk inladdning av material från STOPA 10 st pallplatser för färdigt material Plåtsensor för att slippa centreringsstation Laddning av råmaterial 5 TCL3030(4kW) LiftMaster: Automatisk in- och utladdning Laddning av råmaterial och borttagning av färdiga bitar 6 TruPunch 5000 SheetMaster:Automatisk in- och utladdning Laddning av råmaterial och samt separering av färdia detaljer. borttagning av färdiga bitar Uppsamling av små detaljer Aktiv dyna Separat öppningsbara klovar 7 Saknas idag Förberett för ytterligare en nr 5 8 Trumabend Se nr 4 V1300 Bendmaster STOPA - kompakt lagersystem Teknisk data 30 Torn, Höjd 6 m Total längd: 72 m Antal lagerplatser: 694 st Antal paletter: 505 st Max last per palett: 3000 kg Pall plockare (max hastighet 60 m/min)

detaljer borttagning av färdiga bitar 4 Trumabend V1300 Trumagrip: Borttagning av plåtar med skelett Trumasort R4: Separering av små detaljer Off-line programmering både på kantpress och bendmaster.

6 Laserskärmaskiner I våra laserskärmaskiner skär vi i format upp till 3000 x 1500 mm och 20 mm i kolstål och 15 mm i rostfritt samt 10 mm i aluminium. Fördelar med laserskärning Minimal energitillförsel till arbetsstycket Kontaktlös bearbetningsmetod Flexibelt Hög kvalité Minskad efterbearbetning TRUMPF 5,0 kw Rostfritt upp till 15 mm Svartplåt upp till 20 mm Aluminium upp till 10 mm TRUMPF 4,0 kw Obemannad körning Större serier Material tjocklek med automatisk plockning upp till 6 mm TRUMPF 4,0 kw Obemannad körning Större serier Foto: Trumpf

Fördelar med laserskärning Minimal energitillförsel till arbetsstycket Kontaktlös bearbetningsmetod Flexibelt Hög kvalité Minskad

7 Stansmaskiner I våra stansmaskiner med plåtformat 3000x1500 har vi automatiska inmatningssystem och även sorterings- och staplingssystem. TRUMPF TRUMATIC 5000R Stanskraft 220kN Antal verktyg (multitool 5/10) Hastighet X-position 100m/min Hastighet Y-position 60m/min Max hastighet 1000slag/min Max materialtjocklek som bearbetas: Stål 4 mm Rostfritt 2 mm Aluminium 8 mm TRUPUNCH 5000 Stanskraft220kN Antal verktyg (multitool 5/10) Hastighet X-position 100m/min Hastighet Y-position 60m/min Max hastighet 1000slag/min Aktiv dyna TRUPUNCH 5000 Stanskraft 220kN Antal verktyg (multitool 5/10) Hastighet X-position 100m/min Hastighet Y-position 60m/min Max hastighet 1000slag/min Aktiv dyna Flytande klovar Foto: Trumpf

som bearbetas: Stål 4 mm Rostfritt 2 mm Aluminium 8 mm TRUPUNCH 5000 Stanskraft220kN Antal verktyg 21-210 (multitool 5/10) Hastighet X-position 100m/min Hastighet Y-position 60m/min

8 Salvagnini Line Våra Salvagnini maskiner, S4X och P4X, stansar, klipper och bockar plåten från början till slut, allt i ett flöde. SALVAGNINI S4Xe.30 STANS OCH KLIPPMASKIN Patenterad multipress stanshuvud Varje verktyg har en egen hydraulisk press, alltså verktygsväxling = 0 sek! Vinkelsax med automatisk klippspaltinställning. Renklipper och skrotreducerar, restgitter = 0. Manipulator med 13 griptänger. Automatisk laddning och utmatning. SiX styrsystem. Max bredd och längd inkommande material 3048 x 1524 mm. Max tjocklek som bearbetas: Rostfritt 2 mm Stålplåt 3,5 mm Aluminium 5 mm SALVAGNINI P4X BOCKAUTOMATCELL MED SAX Max bock längd Max bock höjd 2500 mm 165 mm Materialtjocklek Min 0,5 mm Max i bockvinkel 90 Rostfritt 2,0 mm Stålplåt 2,5 mm Aluminium 3,0 mm Foto: Salvagnini

Renklipper och skrotreducerar, restgitter = 0. Manipulator med 13 griptänger. Automatisk laddning och utmatning. SiX styrsystem. Max bredd och längd inkommande material 3048 x 1524 mm.

9 Kantpressavdelning KANTPRESS URSVIKEN OPTIFLEX 320 4,1 m Presskraft/längd 320ton/4,1m 6-axligt bakre anslag Swing Vinkelmätning KANTPRESS URSVIKEN OPTIFLEX 100 2,1 m Presskraft/längd 100 ton/2,1m 6-axligt bakre anslag Swing Vinkelmätning KANTPRESS BYSTRONIC BEYLER PR200 IPC Presskraft/längd 200 ton/3,0 m 6-axligt bakre anslag Vinkelmätning KANTPRESS BAYKAL Presskraft/längd 35 ton/1,25 m KANTPRESS TRUMPF TRUBEND 7036 Presskraft/längd 36ton/1,00 m 6-axligt bakre anslag

Vinkelmätning KANTPRESS BYSTRONIC BEYLER PR200 IPC Presskraft/längd 200 ton/3,0 m 6-axligt bakre anslag Vinkelmätning

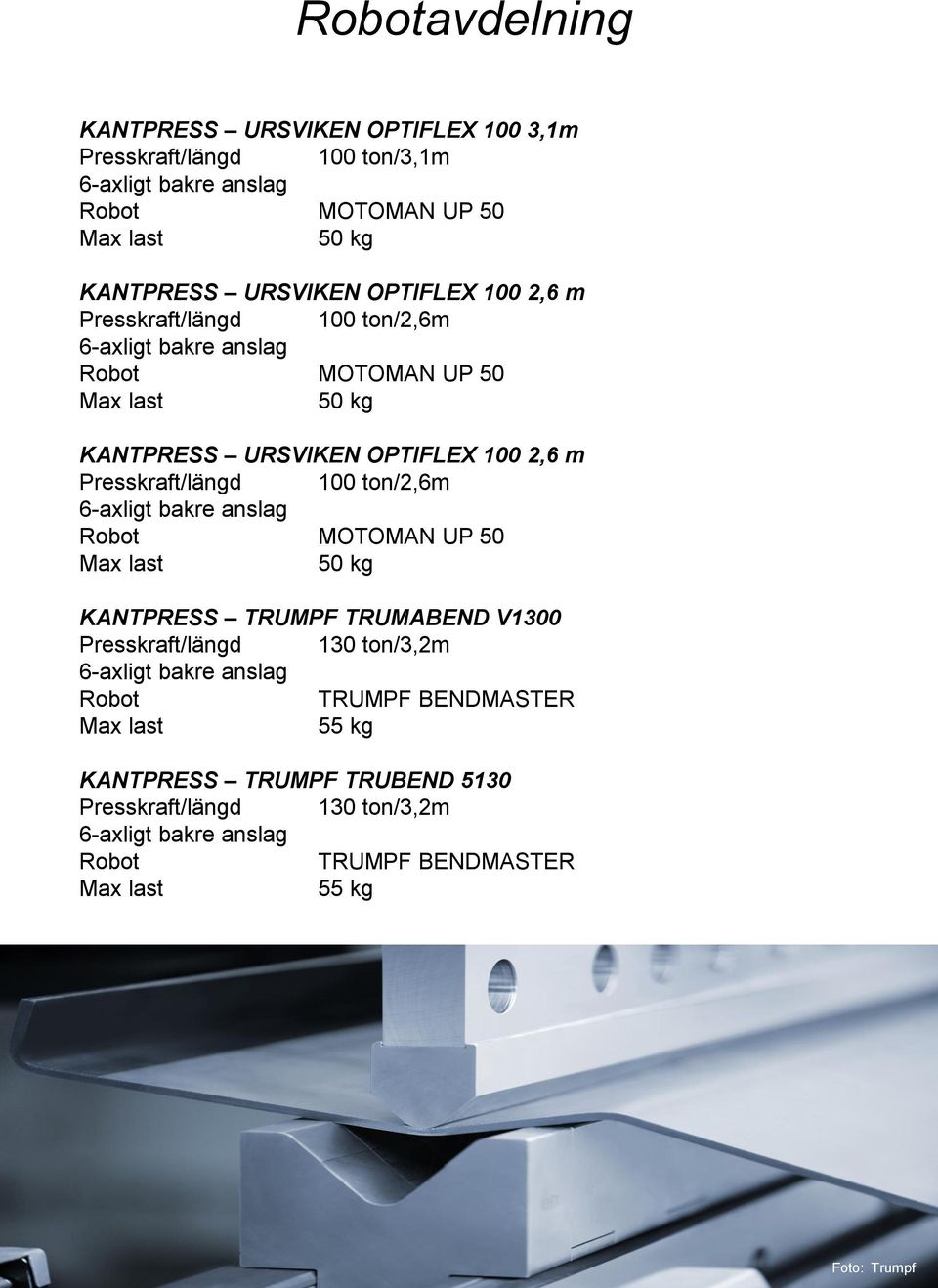

10 Robotavdelning KANTPRESS URSVIKEN OPTIFLEX 100 3,1m Presskraft/längd 100 ton/3,1m 6-axligt bakre anslag Robot MOTOMAN UP 50 Max last 50 kg KANTPRESS URSVIKEN OPTIFLEX 100 2,6 m Presskraft/längd 100 ton/2,6m 6-axligt bakre anslag Robot MOTOMAN UP 50 Max last 50 kg KANTPRESS URSVIKEN OPTIFLEX 100 2,6 m Presskraft/längd 100 ton/2,6m 6-axligt bakre anslag Robot MOTOMAN UP 50 Max last 50 kg KANTPRESS TRUMPF TRUMABEND V1300 Presskraft/längd 130 ton/3,2m 6-axligt bakre anslag Robot TRUMPF BENDMASTER Max last 55 kg KANTPRESS TRUMPF TRUBEND 5130 Presskraft/längd 130 ton/3,2m 6-axligt bakre anslag Robot TRUMPF BENDMASTER Max last 55 kg Foto: Trumpf

100 ton/2,6m 6-axligt bakre anslag Robot MOTOMAN UP 50 Max last 50 kg KANTPRESS TRUMPF TRUMABEND V1300 Presskraft/längd 130 ton/3,2m 6-axligt bakre anslag Robot

11 Robotsvetsning ROBOTSVETS ABB IRBP D600 Styrsystem IRC5plus Hanteringsutrustning ABB IRBP 600 D HPP Svetsutrustning Fronius TPS 5000-CMT-R Matarverk Fronius VR 7000CMT Svetspistol, vattenkyld Binzel TSC Pistolrensare, trådklipp och Bulls Eye i samma enhet Roboten har god åtkomlighet med en räckvidd på 1850mm. Lägesställaren klarar 600kg per sida och är även fleraxlig vilket medför att den klarar synkroniserade rörelser. Foto: Trumpf

Pistolrensare, trådklipp och Bulls Eye i samma enhet Roboten har god åtkomlighet med en räckvidd på 1850mm.

12 Fleroperationsmaskin HAAS VF-4SS Detaljens maxvikt Fleropen arbetsbord Palettens arbetsbord Kylning i spindel 794 kg X = 1270 mm, Y = 508 mm, Z = 635 mm L= 1321 mm, B = 457 mm varv Det finns 24 st verktyg i maskinen. Det finns en palett i maskinen och även en palett som kan riggas utanför för samtida körning. Spindeln är kopplad direkt till motorn för att reducera vibration, värme och ljud.

13 Svets/ Excenterpressar SVETSAR Puls svets 400, vattenkyld Mig/Mag 400, vattenkyld Mig/Mag 250, gaskyld Tig 200, vattenkyld Tig 220, vattenkyld Tig 250. vattenkyld Tig 260, vattenkyld PUNKTSVETSNING Punktsvetstång 63A Stationär punktsvets 50A ARO Pressvetsmaskin för svetsning, används som vanlig punkt med max mutter M10 EXCENTERPRESSAR SMÅLANDSSTENAR Presstryck 100 ton Slaglängd 130 mm Bord 900x565 TORSMASKINER Presstryck 16 ton HYDRALPRESS Presstryck 30 ton

vattenkyld Tig 260, vattenkyld PUNKTSVETSNING Punktsvetstång 63A Stationär punktsvets 50A ARO Pressvetsmaskin för

14 Övriga maskiner GRAD-/SLIPMASKIN Steelmaster SPW413 Våtgradmaskin Bredd 1350 mm 2 st slipenheter, utbytbart 2 st borstenheter med 10 st borstar på vardera enhet Storlek detalj: min 100 x 100 mm max bredd 1350 TRUMLING Fabrikat: Kromas Vibrationstrumlare 250 l Vibrationstork med värme: 250 l Storlek detalj: Max 200 mm diagonalmått HAEGERPRESS 2 ST Haeger 824 Fastener Insertion System Montering av presskruv/mutter

bredd 1350 TRUMLING Fabrikat: Kromas Vibrationstrumlare 250 l Vibrationstork med värme: 250 l Storlek

15 Mätmaskin DEA GLOBAL PERFORMANCE Storlek: x,y.z 900 x 1500 x 800 mm Mät noggrannhet: 1,9 µm/250 mm

16 Lasermärkning TRUMPF TRUMARK STATION 5000 Livslång märkning Hög flexibilitet Jämn kvalitet Inget för och efterarbete krävs på detaljen Snabb märkhastighet Maximala måttgränser för detaljerna som skall märkas: Bredd: 680 mm Höjd: 500 mm Djup 700 mm Vikt: 50 kg OBS! Märkytan är 120 mm x 120 mm Komponenter i metall, plast och keramik såväl som ytbehandlade material kan märkas snabbt och effektivt.

skall märkas: Bredd: 680 mm Höjd: 500 mm Djup 700 mm Vikt: 50 kg OBS!
