1 Särskild arkeologisk utredning Pryssgården - Lindhem arkeologisk utredning etapp 2, östra Eneby socken, norrköping kommun, östergötland Särskild arkeologisk utredning etapp 2 Rapporter från Arkeologikonsult 2011:2496 Björn Hjulström

2 KARTOR UR ALLMÄNT KARTMATERIAL: Lantmäteriet Gävle Medgivande I 2009/0555.

3 Särskild arkeologisk utredning Pryssgården - Lindhem arkeologisk utredning etapp 2, östra Eneby socken, norrköping kommun, östergötland 2011:2496 Björn Hjulström Särskild arkeologisk utredning etapp 2 Rapporter från Arkeologikonsult Finspång ( ( Vadstena ( Söderköping Linköping Ödeshög Boxholm Åtvidaberg ( Valdemarsvik ( ( ( Mjölby ( ( Norrköping ( ( Motala ( PryssgårdenLindhem ARKEOLOGIKONSULT Optimusvägen Upplands Väsby Tel Fax Kisa (

4 Sammanfattning Arkeologikonsult har utfört en arkeologisk utredning etapp 2 inom ett område omfattande fastigheterna Pryssgården 1:1, Pryssgården 1:42 m fl i Östra Eneby socken, Norrköping, Östergötland. Utredningen genomfördes hösten Uppdragsgivare var Norrköping kommun. Förhistoriska boplatslämningar identifierades i större delen av utredningsområdet. Endast ett cirka m 2 stort område i söder och sydväst var anläggningstomt. I den övriga m 2 stora ytan identifierades områden som utgörs av fornlämning. Inom fornlämningen identifierades skiljda aktiviteter med både intensivt och extensivt nyttjade ytor. Såväl husområden, härdoch ugnsområde samt ett täktgropsområde har pekats ut. En stor del av fornlämningen bestod av mer spridda boplatslämningar vars karaktär inte gått att bestämma vid utredningen. 4

5 Innehållsförteckning Sammanfattning...4 Inledning...6 Metod och genomförande...7 Kulturmiljö...7 Topografi...7 Markanvändning och bebyggelse...8 Fornlämningsmiljö och tidigare undersökningar...10 Resultat...12 Södra delområdet...12 Västra delområdet...14 Östra delområdet...15 Norra delområdet...15 Tolkningar...20 Referenser...22 Tekniska och administrativa uppgifter...23 Bilaga 1. Anläggningstabell...24 Bilaga 2. Schakttabell

6 Inledning Hösten 2011 utförde Arkeologikonsult en arkeologisk utredning etapp 2 vid Pryssgården, Östra Eneby socken, Östergötland, på uppdrag av Norrköpings kommun, se figur 1. Utredningen berörde fastigheterna Pryssgården 1:1, Pryssgården 1:17 1:40 samt Pryssgården 1:42. Utredningsområdet omfattade cirka m 2 och ligger i en mycket fornlämningstät kulturmiljö. I direkt anslutning och i närheten av utredningsområdet har det utförts flera arkeologiska undersökningar vilka samstämmigt visat att området varit tättbefolkat under främst yngre bronsålder och äldre järnålder. Det finns även lämningar med såväl äldre och som yngre dateringar. Syftet med utredningen var att utröna om det fanns fornlämningar som ej var synliga ovan mark inom utredningsområdet samt så långt som möjligt beskriva och avgränsa dessa. ± Meter Utredningsområde Figur 1. Undersökningsområdet markerat på Terrängkartan. Skala 1:

7 Metod och genomförande Förberedande arbete utfördes i form av översiktliga kart-, arkiv- och litteraturstudier. Utredningens fältdel skedde genom sökschaktsgrävning med grävmaskin. I åkermarken grävdes långa schakt med enkel skopbredd (ca 1,3 meter). På tomterna grävdes bredare men kortare schakt. Vegetationsskiktet avlägsnades skiktvis ned till orörd mark eller lager/anläggningsnivå. Därefter användes handredskap för rensningsarbeten. De framkomna kontexterna mättes in med RTK-GPS och dokumenterades i Arkeologikonsults GIS-baserade dokumentationssystem SiteWorks. Kulturmiljö Topografi Utredningsområdet är beläget i vad som historiskt sett varit åkermark på sydvästra sidan av Norrköpingsåsen. Idag ligger villabebyggelsen vid Lindhem centralt i utredningsområdet medan övrig mark fortfarande är åkermark. Hela området sluttar svagt från 34,5 m.ö.h. i norr till 24 m.ö.h. i söder. Jordarterna består i norr av sand med inslag av silt med ett ökande inslag av silt och ler mot söder. I enstaka schakt i norr bestod undergrunden av grusig morän. Längst söderut bestod ploglagret av lerig silt och undergrunden av glacial lera. 7

8 8 Markanvändning och bebyggelse I figur 2 visas utredningsområdet på den geometriska kartan över Östra Eneby från år Förutom ett område med betesmark i söder och kyrkvägen som går genom området så utgörs hela utredningsområdet av åkermark tillhörande Östra Eneby. Kyrkvägen på 1650 års karta har samma sträckning som dagens kyrkväg men i dag avbryts kyrkvägen av E4:an. Marken norr om kyrkvägen redovisas separat på yngre skifteskartor som Östra Eneby Prästgård (tomt 2 och åker 4 på den geometriska kartan). Även på de yngre skifteskartorna är markutnyttjandet detsamma med åkermark inom utredningsområdet. På häradskartorna ( ) nyttjas hela utredningsområdet som åkermark. Det är först i och med etablerandet av villorna vid Lindhem under tidigt 1900-tal som markutnyttjandet förändras och de centrala delarna av utredningsområdet blir tomtmark.

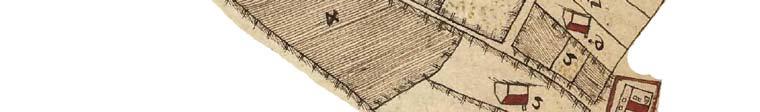

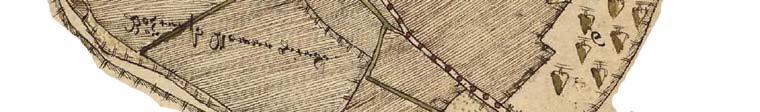

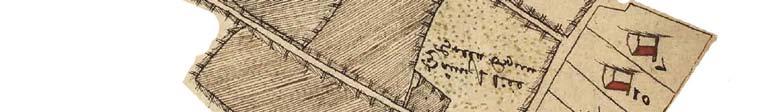

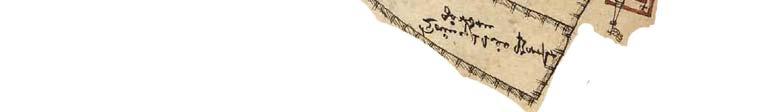

9 ± Meter Utredningsområde Figur 2. Geometrisk karta över Östra Eneby från år Utredningsområdet är markerat. Skala 1:

10 Fornlämningsmiljö och tidigare undersökningar Ett flertal arkeologiska utredningar och undersökningar har genomförts i närområdet. I figur 3 visas tidigare utredningsoch undersökningsområden samt fornlämningar. Här nämns de undersökningar som angränsar till eller går in i det aktuella utredningsområdet. I öst gränsar utredningsområdet till den mycket omfattande boplatsen vid Pryssgården, Östra Eneby 166:1, som undersöktes inför bygget av E4:an (Borna-Ahlkvist m fl 1998, Borna-Ahlkvist 2002). Vid Pryssgården påträffades ett stort antal hus med huvudsaklig datering till yngre bronsålder och äldre järnålder men det fanns även äldre och yngre hus. I samband med anläggandet av Pilotvägen gjordes en arkeologisk undersökning (Nielsen 1995) som går in i det aktuella utredningsområdet (Östra Eneby 178:1). Här påträffades boplatslämningar i form av härdar, stolphål, kokgropar m.m. Lämningarna daterades i huvudsak till bronsålder och äldre järnålder medan en härd gav en äldre datering till övergången mellan tidig- och mellanneolitikum (Nielsen 1995). På båda sidor om undersökningen vid Pilotgatan gjordes en utredning 2006 och 2007 (Nilsson 2007). Vid utredningen påträffades förhistoriska boplatslämningar inom stora delar av området med en tydlig förtätning i den södra och den sydvästra delen av utredningsområdet (Östra Eneby 178:1) gjordes en slutundersökning som gick rakt igenom det aktuella utredningsområdet (Nilsson 2005). Vid undersökningen dokumenterades två hus inom det aktuella utredningsområdet och ytterligare tre hus öster om motorvägen (Nilsson 2005). Utmed en 350 x 20 meter lång sträcka öster om järnvägen och direkt väster om det aktuella utredningsområdet utförde Arkeologikonsult en utredning 2005 inför en planerad naturgasledning. Förutom sökschaktning gjordes även fosfatanalyser. Utredningen visade att det fanns förhistoriska boplatslämningar i framförallt den norra delen av utredningsområdet medan de saknades i den södra delen (Björklund m fl 2006). 10

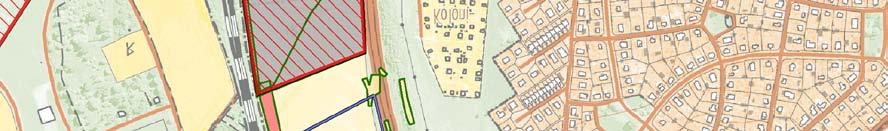

11 Tidigare utredningar och undersökningar Nilsson 2007 Borna-Ahlkvist mfl 1997 Fernholm 1993 Nielsen 1995 Nilsson 2006 Utredningsområde, etapp 2 Östra Eneby 96:1 Östra Eneby 216:1 Östra Eneby 215:1 Björklund 2006 Nilsson 2005 Johnsson 1995 Gruber & Hennius 2002 Nilsson 2007a Östra Eneby 214:1 ") Fornlämning ± Östra Eneby 97:1-2 ")") ") Östra Eneby 172:1 Östra Eneby 98:1 Östra Eneby 178:1 ") Östra Eneby 81:1-4 ") ") ") Östra Eneby 213:1-3 Östra Eneby 95:1 Östra Eneby 98:2 ") ") Östra Eneby 70:1-2 ") ") ") ") ") Östra Eneby 212:1 ") ") Östra Eneby 211:1-3 ") Östra Eneby 140:1 Östra Eneby 210:1-4 Östra Eneby 99:1 ") ") ") Östra Eneby 166:2 Östra Eneby 166:1 ") Östra Eneby 21:1 ") Östra Eneby 20:1-2 Östra Eneby 19:1 ") Norrköping 323:1 Östra Eneby 207: Meter Östra Eneby 75:1 Figur 3. Det aktuella utredningsområdet och kända fornlämningar samt tidigare utrednings- och undersökningsområden är markerade på Fastighetskartan. Skala 1:

12 Resultat Schaktens placering i utredningsområdet visas i figur 4. Schakt och anläggningar visas i figur 7 10 för respektive delområde. Utredningen har visat att det finns förhistoriska boplatslämningar i större delen av det aktuella utredningsområdet. Det är endast i den södra delen som det helt saknas anläggningar. Sammanlagt grävdes 65 schakt med en total yta på m anläggningar dokumenterades. Dessa bestod av 140 stolphål, 92 ej definierade nedgrävningar (gropar), 2 gropsystem, 35 härdar och 3 ugnar samt 20 lager och 1 ränna. 35 av anläggningarna innehöll sentida fynd, t.ex. tegel, glas och fajans. Södra delområdet Det södra delområdet visas i figur 7. En koncentration med förhistoriska anläggningar såsom stolphål, härdar och nedgrävningar påträffades i norra delen av det södra delområdet. I schakt 3, 4, 7 och 12 påträffades 22 stolphål, 4 härdar, 9 nedgrävningar och ett lager. I schakt 3 och 12 påträffades fragment av förhistorisk keramik under lager Lager 1002 var upp till 0,2 meter tjockt och bestod av brun siltig sand. I lager 1002 påträffades tegelkross och andra sentida föremål. Samtliga anläggningar vid lager 1002 framkom under lagret. Centralt i det södra delområdet fanns en koncentration med anläggningar i schakt 17 och 29 (3 stolphål, 8 härdar och 2 nedgrävningar) låg i lager Här påträffades två större lager under ploglagret (1001 och 1005). Lager 1001 var upp till 0,15 meter tjockt och bestod av brun siltig sand och påminde om lager 1002 men i lager 1001 påträffades inga fynd. Lager 1001 tolkades som eroderat söderut på grund av topografin då lagret låg i en sluttning som var något kraftigare än vad den var i området i övrigt. Lager 1005 var ett kulturlager som låg under lager 1001 och bestod av svartbrun siltig sand. I schakt 14 i östra delen av det södra delområdet påträffades två större nedgrävningar (266 och 267). I figur 5 ser man att lager 1001 har bildats efter att anläggning 266 igenfylldes vilket styrker tolkningen av 1001 som ett naturligt bildat (eroderat) lager. Nedgrävningarna 266 och 267 tolkades som täktgropar i gropsystem. I den västra och södra delen av det södra delområdet påträffades få arkeologiskt intressanta lämningar. De två anläggningarna i schakt 22 (285 och 286) innehöll sentida fynd. Den enda potentiellt förhistoriska anläggningen längst söderut var en koncentration med kol i schakt 15 (anläggning 270) som tolkades som en härdrest. 12

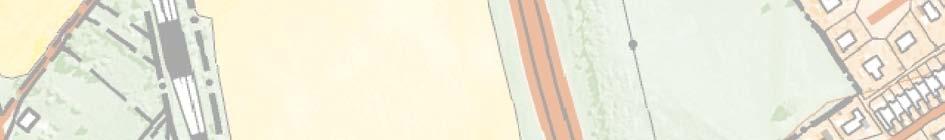

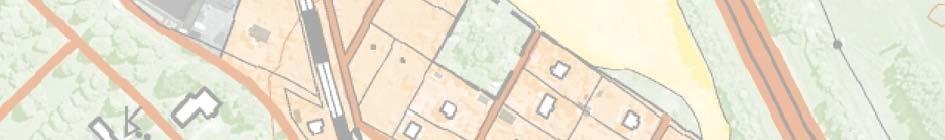

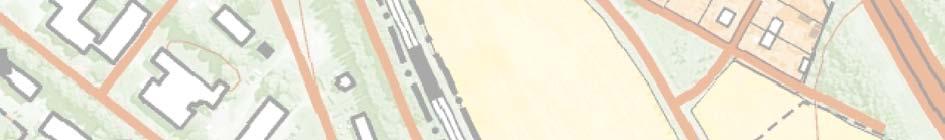

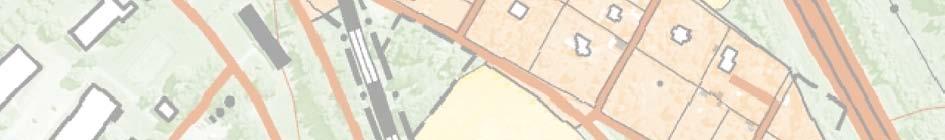

13 ± Meter Utredningsområde Schakt med indikation Schakt utan indikation Figur 4. Samtliga utredningsschakt markerade på Fastighetskartan. Utredningsområdet är uppdelat i delområden som visas i figur Skala 1:

14 Västra delområdet Det västra delområdet visas i figur 8. I schakt 47 centralt i västra delområdet påträffades tre större stenskodda stolphål, 2 mindre stolphål och en härd. Anläggningarna i schakt 47 tolkades som tillhörande ett treskeppigt hus. Ytterligare en koncentration med anläggningar fanns i östra delen av schakt 13 där 4 härdar, 7 stolphål och 5 nedgrävningar påträffades. Nedgrävningarna i den västra delen av schakt 13 gav ett sentida intryck. Även i schakt 9 påträffades en koncentration av anläggningar med 7 stolphål och 2 nedgrävningar. I schakt 10, 11, 30, 33, 40, 48 och 49 påträffades inga indikationer. Flera av de tomma schakten låg nära varandra. Längst västerut innehöll flera anläggningar tegel och fajans och har daterats till till historisk tid. Schakt var kraftigt störda av nedrivna hus. Enstaka förhistoriska anläggningar kunde dock identifieras trots störningarna. Ploglager Lager 1001 Anläggning 266/gropsystem Figur 5. Gropsystem 266. I sektionsväggen ser man att lager 1001 som ligger under ploglagret även täcker anläggning

15 Östra delområdet Schakt och anläggningar i det östra delområdet visas i figur 9. I det östra delområdet fanns en kraftig koncentration av anläggningar. I samtliga schakt påträffades stolphål, härdar och nedgrävningar. I schakt 1, 2 och 8 påträffades även kulturlager. Området direkt söder om schakt 2, 6 och 9 har slutundersökts tidigare (Nilsson 2005). De tydligaste koncentrationerna fanns i södra änden av schakt 1 (20 stolphål, 2 härdar och 14 nedgrävningar), i schakt 5 (12 stolphål, 1 härd och 5 nedgrävningar) och i schakt 6 (6 stolphål, 3 härdar och 2 lågtemperaturugnar). Schakt 8 som är placerad på tvärs med övriga schakt uppvisar partier med lägre anläggningstäthet. Troligen beror det på att området består av flera mindre koncentrationer. Kanske är dessa koncentrationer kopplade till olika gårdar. Norra delområdet Det norra delområdet visas i figur 10. I 16 av 19 schakt i det norra delområdet påträffades förhistoriska anläggningar. En koncentration med härdar och stolphål dokumenterades i schakt 52, 54 och 57 (7 stolphål, 5 härdar, 4 nedgrävningar och 1 ugn). Anläggning 372 i schakt 57 som tolkades som en ugn visas i figur 6. Även övriga åkern i den västra delen och villatomterna i den södra delen av delen samt de centrala schakten i det norra delområdet innehöll härdar, nedgrävningar och stolphål. I schakt 61 påträffades såväl stenskodda stolphål som nedgrävningar med tegelfragment. I schakt 62 i nordost påträffades ett svart lager med kol i grusig morän (403). I lagret påträffades en större härd samt flera mörka fläckar som eventuellt kan utgöra härdar om de undersöks. Lagret är troligen avsatt i anslutning till ett härdområde. Den sydvästra delen av det norra delområdet var anläggningstomt. Figur 6. Foto av anläggning 372 i schakt 57 som tolkades som en lågtemperatursugn. De övriga härdarna som oftast innehöll kol och skärvig sten. Anläggning 372 var nedgrävd och hade en rödbränd kant. 15

16 ± Î Î Meter Î Stolphål Härd Konstruktion Nedgrävning Ugn Anl. med sentida fynd Sten Lager Lager 1005 Lager 1001 Lager 1002 Figur 7. Schakt i södra delen av utredningsområdet. Skala 1:

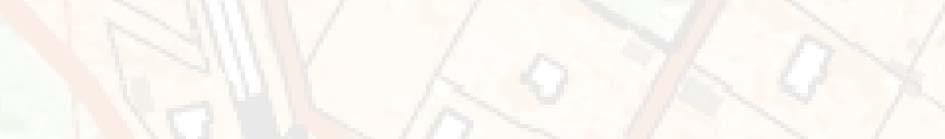

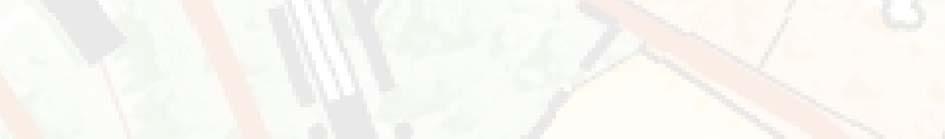

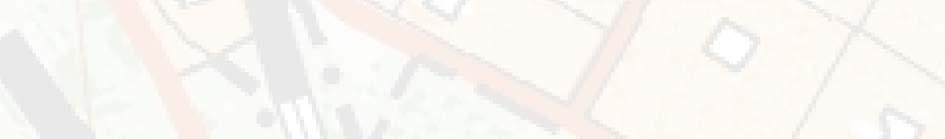

17 Meter 336 ± Î Î Î Stolphål Ugn Lager Härd Anl. med sentida fynd Lager Konstruktion 283 Sten Lager Nedgrävning Figur 8. Schakt i västra delen av utredningsområdet. Skala 1:

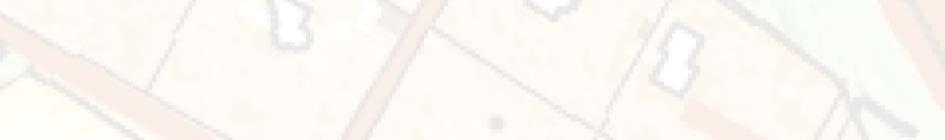

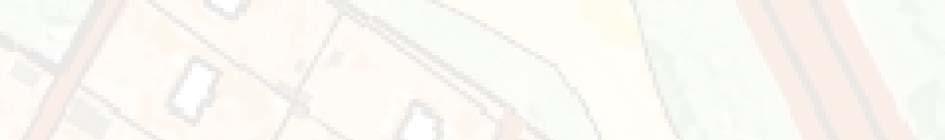

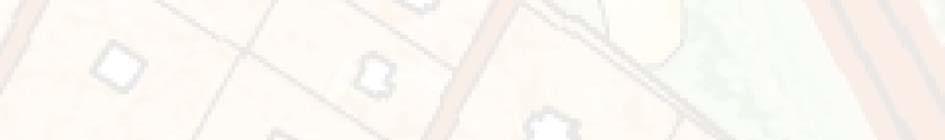

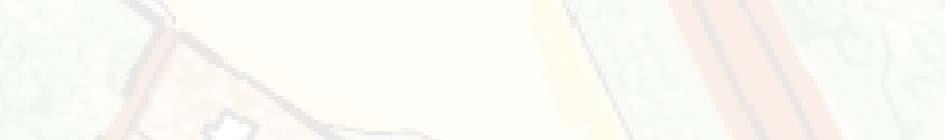

18 ± Î Figur 9. Schakt i östra delen av utredningsområdet. Skala 1: Î Î Meter Stolphål Härd Konstruktion Nedgrävning Anl. med sentida fynd Ugn Sten Lager Lager 1002 Lager 1003 Lager

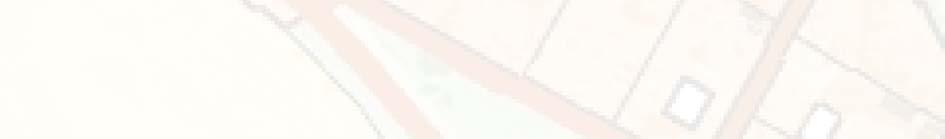

19 Î ± Î Î 65 Meter Stolphål Härd Ugn Anl. med sentida fynd Lager Lager 403 Konstruktion Nedgrävning Sten 42 Lager 376 Lager Figur 10. Schakt i norra delen av utredningsområdet. Skala 1:

20 Tolkningar I figur 11 visas en tolkning av fornlämningens utbredning samt var det fanns koncentrationer med anläggningar. Tolkningen grundar sig främst på resultaten från den aktuella utredningen men hänsyn har även tagits till tidigare resultat i de fall som utredningsområdet ansluter till arkeologiskt undersökta ytor. Hög anläggningstäthet (röd) i figur 11 innebär att man kan förvänta sig hus, härdområden eller andra intensivt använda områden. De anläggningstäta områdena (orangea) kan mycket väl även de visa sig bestå av enstaka gårdar även om enskilda hus inte kunnat pekas ut vid utredningen. Delar av dessa områden kan utgöra utkanten av aktivitetsytor. I de områden som pekats ut som endast innehållande enstaka anläggningar (gult) har det säkert skett boplatsnära aktiviteter. Samtliga dessa områden bör gå till förundersökning. Den norra delen av utredningsområdet ansluter till tidigare undersökningar mot väst, norr och öst. Vid samtliga tidigare undersökningar och utredningar har det påträffats förhistoriska lämningar men i olika koncentrationer. Två områden har pekats ut för att de har en hög anläggningstäthet medan övriga området pekats ut som anläggningstätt. I villaområdet är schakten mindre men har påvisat fornlämning. Närmast husen finns en hel del nedgrävningar för el/tele-kablar och fjärrvärme vilka tillsammans med husens källare och enstaka pooler (samtliga pooler har fyllts igen) har stört anläggningsnivån. Det finns dock bevarade anläggningar under matjorden på tomterna. De största koncentrationerna fanns centralt i områdets östra delar. Det har säkert funnits förhistoriska gårdar även i det västra delområdet men ytorna mellan gårdarna verkar inte ha varit lika intensivt nyttjade. Kanske kan det förklaras med att det varit flera överlappande faser med hus i den östra delen. I sydost har ett område med hög anläggningstäthet men som inte verkar ha varit ett husområde pekats ut. Här påträffades istället kulturlager, flera härdar samt täktgropar. Ett område i sydväst har inte tolkats som fornlämning. Tolkningen grundar sig såväl på resultaten från den föreliggande utredningen där endast enstaka anläggningar påträffades samt på resultat från en tidigare förundersökning utmed järnvägen i väst som inte påvisade några fornlämningar. 20

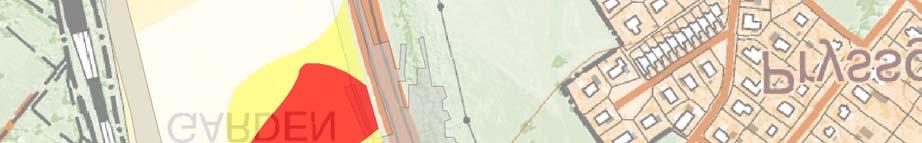

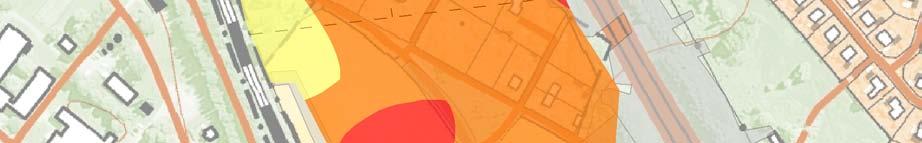

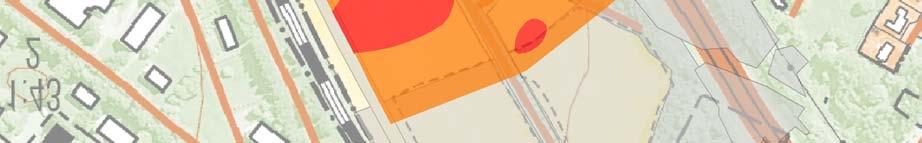

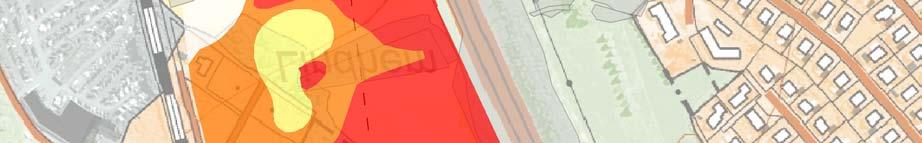

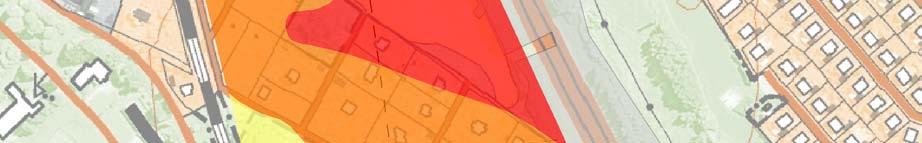

21 ± Hög anläggningstäthet hus, härdområden m.m. Anläggningstäta områden boplats/utkant av boplats Enstaka anläggningar Ej fornlämning Schakt med indikation Schakt utan indikation Keramik Tidigare undersökningar Dokumenterade hus Meter Figur 11. Anläggningskoncentrationer och fornlämningens begränsning inom utredningsområdet. I kartan är även tidigare undersökningar samt dokumenterade hus från tidigare undersökningar markerade. Skala 1:

22 Referenser Björklund, S., Gill, A., Larsson, A., Hed Jakobsson, S. Lagerlöf, S. & Lindblom, C Naturgas mellansverige etapp III. Särskild arkeologisk utredning etapp 2. Östergötlands län, sträckan Stångån Braviken. Rapporter från Arkeologikonsult 2006:2050. Borna-Ahlkvist, H., Lindgren-Hertz, L. & Stålbom, U Pryssgården från stenålder till medeltid. Arkeolgisk slutundersökning RAÄ 166 och 167, Östra Eneby socken, Norrköpings kommun, Östergötland. Riksantikvarieämbetet. Rapport UV Linköping 1998:13 Gruber, G. & Hennius, A Boplatslämningar vid Kvarteret Sparrisen. Pryssgården, Östra Eneby socken, Norrköpings kommun, Östergötland. Arkeologisk utredning, etapp 2. Riksantikvarieämbetet, Rapport UV Öst 2002:1 Johnsson, K Flottiljvägen, Pryssgården 1:1. Arkeologisk utredning och förundersökning. Östra Eneby socken, Norrköpings kommun, Östergötland. Riksantikvarieämbetet, Rapport UV Linköping 1995:14 Nielsen, A-L Kyrkvägen, Pryssgården 1:1. Arkeologisk förundersökning. Östra Eneby sn, Norrköpings kommun, Östergötland. Riksantikvarieämbetet, Rapport UV Linköping 1995:2 Nilsson, P Fem hus från yngre bronsålder. Arkeologisk undersökning för fjärrvärmeledning vid Bråvallaområdet, Pryssgården 1:1, Östra Eneby socken, Norrköpings kommun, Östergötland. Riksantikvarieämbetet. Rapport UV Öst 2005:59 Nilsson, P Boplatslämningar vid Östra Eneby prästgård. Planerade 3G-master på två platser nära RAÄ 166, Pryssgården 1:1, Östra Eneby socken, Norrköpings kommun, Östergötland. Riksantikvarieämbetet. Rapport UV Öst 2006:12 Nilsson, P Fiskebyboplatsen. Arkeologisk förundersökning. Inför planerat industriområde och trafikplats inom RAÄ 207:1 och RAÄ 100, Kv Sparrisen, Östra Eneby socken, Norrköpings kommun, Östergötland. Riksantikvarieämbetet. Rapport UV Öst 2007:28 22

23 Tekniska och administrativa uppgifter Arkeologikonsults projektnr: 2495 Länsstyrelsens dnr: Beställare: Norrköping kommun Typ av undersökning: Särskild arkeologisk utredning Utförandetid, fältarbete: t o m Fastighet: Socken: Kommun: Län: Koordinatsystem: Projektledare: Fältpersonal: Rapportansvarig: Kvalitetssäkring: Planer och kartor: Layout: Fynd: Pryssgården 1:1, Pryssgården 1:17-1:40, Pryssgården 1:42 Östra Eneby Norrköping kommun Östergötlands län RT90 2,5 gon V Björn Hjulström Mats Pettersson, Björn Hjulström Björn Hjulström Anna Hed Jakobsson Björn Hjulström Björn Hjulström Inga fynd tillvaratogs 23

24 Bilaga 1. Anläggningstabell Anl. nr Schakt Nr Anläggningstyp L (m) B (m) stolphål 0,21 0, nedgrävning 1,90 0, nedgrävning 0,26 0, nedgrävning 1,15 0, nedgrävning 1,59 1, stolphål 0,51 0, nedgrävning 1,95 0, härd 1,13 0, nedgrävning 2,99 1, stolphål 0,26 0, stolphål 0,15 0, stolphål 0,27 0, stolphål 0,30 0, stolphål 0,30 0, nedgrävning 0,36 0, stolphål 0,35 0, nedgrävning 0,52 0,31 KN 122 och KN 123 är ev. del av dike nedgrävning 0,36 0,36 KN 122 och KN 123 är ev. del av dike stolphål 0,44 0, stolphål 0,55 0, stolphål 0,22 0, stolphål 0,29 0, nedgrävning 0,54 0, nedgrävning 0,33 0,30 rödgodsfragment nedgrävning 1,00 0, stolphål 0,48 0, lager 5,57 1,67 KL 132 är störd av KN lager 5,78 1, nedgrävning 0,99 0, stolphål 0,31 0, stolphål 0,43 0, stolphål 0,21 0,21 tegelfragment nedgrävning 1,00 0,33 tegelfragment stolphål 0,55 0,49 stenskott stolphål 0,28 0,28 stenskott stolphål 0,28 0,33 stenskott stolphål 0,39 0,39 stenskott stolphål 0,30 0, härd 0,81 0, lager 4,36 1,63 Kommentar 24

25 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) lager 4,12 1, nedgrävning 2,11 1, nedgrävning 2,19 0,95 rödgods- och tegelfragment nedgrävning 0,71 0, stolphål 0,17 0, nedgrävning 1,09 0, nedgrävning 1,85 0, stolphål 0,26 0, nedgrävning 0,86 0, stolphål 0,32 0, härd 0,84 1,00 kol och skörbränd sten stolphål 0,48 0, härd 1,31 1,25 kol och skörbränd sten härd 1,75 1,18 kol och skörbränd sten stolphål 0,17 0, stolphål 0,29 0, härd 1,47 0, nedgrävning 0,21 0, nedgrävning 0,40 0, lager 12,95 1,63 tegelfragment och porslin stolphål 0,22 0, stolphål 0,15 0, stolphål 0,18 0, stolphål 0,31 0, nedgrävning 0,89 0, stolphål 0,54 0, stolphål 0,42 0, nedgrävning 0,17 0, härd 1,33 0, nedgrävning 0,80 0, stolphål 0,42 0, nedgrävning 0,52 0, stolphål 0,70 0,70 fyllning med ljus sand stolphål 0,52 0,49 fyllning med ljus sand stolphål 0,35 0,32 fyllning med brunsvart sand stolphål 0,44 0,44 fyllning med ljus sand stolphål 0,47 0,45 fyllning med ljus sand stolphål 0,61 0,61 fyllning med ljus sand stolphål 0,25 0,22 fyllning med brunsvart sand stolphål 0,92 0, stolphål 0,34 0,31 Kommentar 25

26 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) nedgrävning 0,83 0, stolphål 0,27 0, nedgrävning 1,39 0, stolphål 0,32 0, stolphål 0,24 0,24 fyllning med småsten stolphål 0,28 0,27 fyllning med småsten stolphål 0,38 0,34 botten av stenskott stolphål härd 0,91 0,88 kol och skörbränd sten härd 0,54 0, härd 1,28 1,17 kol och skörbränd sten stolphål 0,26 0, stolphål 0,43 0,28 Kommentar ugn 0,41 0,37 tolkas som en ugn (mycket rödbränd lera) dock liten i storlek ugn 1,92 1,53 fyllning med brund sand och kol. I kanten en kollins som går in under fyllningen. Påminner ej om BX stolphål 0,35 0, nedgrävning 1,54 0,41 rödgodsfragment stolphål 0,18 0, nedgrävning fyllning med flammig brungrå sand nedgrävning 0,25 0,25 fyllning med flammig brungrå sand nedgrävning 0,52 0,45 fyllning med flammig brungrå sand stolphål 0,31 0,31 fyllning med grå sand, ca 0,40 m djup nedgrävning 0,41 0, stolphål 0,32 0,32 fyllning med röd sand och småsten i stenstorlek 0,04-0,07 m nedgrävning 3,09 1,50 ev. gropsystem stolphål 0,52 0,46 anläggning med stor mängd småsten i stenstorlek 0,04-0,10 m stolphål 0,36 0,36 anläggning med stor mängd småsten i stenstorlek 0,04-0,10 m stolphål 0,28 0,28 anläggning med stor mängd småsten i stenstorlek 0,04-0,10 m nedgrävning 0,40 0, lager 7,97 1,57 lager med kol och sot. Ev. recent lager, ytligt innehållandes porslin och glas. Ev. samma som KL lager 6,15 1,59 gråbrunt lager med kol och en del sten. Ev. samma som KL härd 0,84 0,44 kol och skärvig sten lager 3,27 1,59 brunt lager innehållandes fajans stolphål 0,46 0, stolphål 0,45 0, stolphål 0,27 0, stolphål 0,25 0, stolphål 0,47 0,36 liten mängd småsten i ytan 26

27 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) nedgrävning 0,95 0, stolphål 0,39 0, stolphål 0,25 0,25 liten mängd småsten i ytan nedgrävning 0,75 0,47 liten mängd småsten i ytan stolphål 0,20 0, härd 1,19 1, nedgrävning 0,57 0, stolphål 0,60 0, stolphål 0,21 0, stolphål 0,27 0, stolphål 0,43 0, stolphål 0,22 0, stolphål 0,27 0,27 något sotig stolphål 0,28 0, nedgrävning 1,09 0,98 liten mängd småsten i ytan nedgrävning 1,41 0,98 keramik påträffades stolphål 0,49 0, stolphål 0,33 0, stolphål 0,57 0,40 liten mängd småsten i ytan stolphål 0,30 0, stolphål 0,35 0, stolphål 0,44 0, härd 1,60 1, nedgrävning 0,98 0, stolphål 0,21 0, stolphål 0,23 0, härd 0,56 0,53 härdrest stolphål 0,46 0, härd 1,56 0,99 ingen förekomst av skörbränd sten härd 0,94 0,39 kol och skörbränd sten stolphål 0,28 0,26 fyllning med brungrå sand stolphål 0,26 0,26 fyllning med gråbrun sand nedgrävning 1,01 0, nedgrävning 1,00 0, nedgrävning 1,24 0,91 matjordaktig fyllning som tolkas som sentida nedgrävning 0,67 0,51 tegel, glas och järn nedgrävning 2,51 0,44 Kommentar nedgrävning 11,41 1,82 gropsystem. Nedgrävning med rundade sidor och svartgrå fyllning. Anläggningen framkom under ett brunt sandlager, under ploglagret. Inga fynd nedgrävning 5,67 1,73 gropsystem. Grå fyllning med enstaka kolkoncentrationer. 27

28 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) Kommentar stolphål 0,48 0,38 rund samling med sten i stenstorlek 0,05 m i diameter nedgrävning 0,28 0,20 tegelfragment, porslin och glas härd 0,46 0,35 härdrest nedgrävning 7,90 1,57 gropsystem. Fyllning med svartgrå lera och kol lager 10,51 1,49 Brungrå fyllning. Otydliga kanter. Anläggningar verkar ligga i lagret. Ev. är KL 272 färgningar i lagret eller fyllningen härd 0,95 0,90 koncentration med skörbränd sten lager 0,43 0,38 koncentration med rödbränd lera. Fragment av förhistorisk keramik funnen precis intill (KL 1005) härd 1,57 0,78 kol och skörbränd sten härd 0,37 0,27 kolkoncentration härd 1,00 0,59 kolkoncentration nedgrävning 3,18 1,59 Grålera med kolfläckar, ev. gropsystem härd 0,85 0,67 kol och skörbränd sten härd 0,88 0,84 härdrest stolphål 0,32 0,23 fajans stolphål 0,41 0,21 vag anläggning nedgrävning 0,58 0,58 ett tegelfragment ytligt. Störd av AD nedgrävning 0,61 0,32 Små tegelfragment och bränd lera, samt kol nedgrävning 1,08 0,59 fajans och tegelfragment stolphål 0,51 0,51 porslin och rödgodsfragment stolphål 0,47 0, lager 75,27 1,62 mörkbrunt lager som ligger under KL Anläggningar syns efter att KL 288 tagits bort härd 0,65 0,57 anläggning i KL stolphål 0,43 0,36 anläggning i KL 288 med sten och sot i fyllningen. Möjlig härdrest/stolphål stolphål 0,26 0,26 anläggning i KL 288 med sotig fyllning härd 0,72 0,65 anläggning i KL 288. Ev. härdbotten stolphål 0,37 0,27 stenskott härd 0,88 0,85 fyllning med sten och sot stolphål 0,50 0,40 sotig stolphål 0,37 0,33 stenskott nedgrävning 0,98 0,98 ljusbrunspräcklig och vag fyllning med tegelfragment stolphål 0,48 0,48 fyllning med gråbrun-ljusbrun sandig silt. Möjligen störd av AD stolphål 0,45 0,45 fyllning med gråbrun-ljusbrun sandig silt stolphål 0,24 0, härd 0,89 0,67 eldpåverkad sten, kol och sot nedgrävning 0,89 0,61 porös, grusig fyllning med glas. Sentida 28

29 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) nedgrävning 1,91 0,90 Järnskrot och tegelfragment. Sentida nedgrävning 0,71 0,66 fyllning med flammig brungrå sand konstruktion 6,96 1,58 huslämning i form av källare. Nutida stolphål 0,34 0,28 Störs av nedgrävning till KK stolphål 0,39 0,39 ljusbrun-gråbrun fyllning stolphål 0,49 0,49 ljusbrun-gråbrun fyllning nedgrävning 1,14 0,71 tegelfragment och fajans. Historisk konstruktion 4,35 1,59 huslämning. Nutida stolphål 0,40 0,35 stenskott nedgrävning 0,54 0,52 grå nedgrävning, möjligen stolphål nedgrävning 1,20 0,67 grå fyllning nedgrävning 1,22 0,76 tegelfragment och glas. Historisk nedgrävning 1,19 0,45 sopgrop med krukor m.m. Historisk nedgrävning 1,04 0,74 fajans nedgrävning 3,42 1,61 sentida stolphål 0,20 0, stolphål 0,19 0,17 Kommentar ränna 2,94 0,25 modern, innehåller fågelben nedgrävning 1,79 0,72 Brunsvart silt med enstaka stenar. Delvis undersökt i nv hörnet. Ett djup på 0,5 m. Ett bränt ben i fyllningen stolphål 0,29 0, stolphål 0,43 0, nedgrävning 0,24 0,18 porslin och järnskrot. Sentida stolphål 0,21 0, stolphål 0,23 0,23 vag anläggning. Grå siltig sand stolphål 0,50 0,30 stenskott stolphål 0,50 0,44 stenskott stolphål 0,43 0,21 stenskott stolphål 0,28 0, stolphål 0,30 0, nedgrävning 0,28 0, härd 0,27 0, nedgrävning 0,55 0,31 glas nedgrävning 0,91 0,85 tegelfragment nedgrävning 1,74 0,63 tegelfragment som inte säkert kan kopplas till anläggningen. Gråfärgad nedgrävning nedgrävning 0,64 0,53 rund gråfärgad nedgrävning nedgrävning 0,65 0,30 rund gråfärgad nedgrävning nedgrävning 0,99 0,59 gråsvart sand. Skärs av AD nedgrävning 1,33 0,98 oformlig. Ev. lagerrest. Grå sand härd 1,38 0,78 härd med kol och skärvig sten. Rödbränd kant härd 0,73 0,55 kol och skärvig sten 29

30 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) Kommentar nedgrävning 0,65 0,59 gråbrun sand. NO kanten planar ut. Ev. lagerrest härd 0,71 0,64 kol och skärvig sten stolphål 0,22 0,19 brungrå fyllning stolphål 0,35 0,28 brungrå fyllning stolphål 0,33 0,33 brungrå fyllning härd 0,77 0,43 härd med kol stolphål 0,28 0,22 rund gråfärgning. Liknar i fyllningen en del av plogspåren men har en rund form stolphål 0,35 0,21 ca 0,08 m. djup stolphål 0,22 0,22 enstaka stenar nedgrävning 1,04 0,47 tegelfragment nedgrävning 1,56 0,77 enstaka större sten nedgrävning 0,53 0,37 brungrå sand nedgrävning 0,70 0,49 brungrå sand nedgrävning 0,40 0,37 brungrå sand stolphål 0,38 0,27 fyllning med gråsvart sand stolphål 0,48 0,42 brundgrå sand, ev. botten av stolphål nedgrävning 0,81 1,35 gråfärgning stolphål 0,47 0,37 gråfärgning lager 1,13 1,11 gråfärgning. Oformlig med otydliga kanter stolphål 0,43 0,31 Ingen sten i fyllningen. 0,13 m djup stolphål 0,44 0, härd 2,35 0,77 härd som skärs av schakt men tolkas som avlång. Sot, kol och en del sten i fyllningen ugn 1,37 1,51 rödbränd kant. Fyllning med en del kol och sten men mest brun sand i ytan stolphål 0,30 0, nedgrävning 0,60 0,44 möjligt stolphål stolphål 0,52 0, lager 9,15 1,03 svartgrå silt med en del kol och bitvis flammig med beige lerig silt. Där anläggningen grävdes igenom vad det upp till 0,15 m tjockt. Naturligt? Gropsystem? Lager i en svacka? lager 9,48 1,65 Parti med ej sammanhängande lagerrest. Vissa rester mer gråbrun sand, andra som KL 376 men mycket mer flammigt med den beiga leriga silten. Det finns en del vitbeige lerig silt naturligt förekommande. Har man varit ute efter den och är det i så fall spår av täkt vi sett? lager 19,52 1,25 som KL stolphål 0,29 0, stolphål 0,19 0,17 liknar i storlek en stör nedgrävning 0,66 0,49 flammig nedgrävning 0,50 0,27 flammig stolphål 0,18 0,18 liknar i storlek en stör 30

31 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) Kommentar stolphål 0,20 0,20 liknar i storlek en stör stolphål 0,48 0,40 stenskott med flera stenar 0,05-0,09 m nedgrävning 0,72 0,42 kan vara som BH härd 0,76 0,67 Kollins i botten. Ca 0,18 m djup. Fyllning med brun sand och kol på sidorna stolphål 0,27 0, nedgrävning 1,10 0,87 svartgrå stolphål 0,41 0, stolphål 0,30 0, lager 1,71 1,10 lagerrest. Flammig nedgrävning 0,45 0, stolphål 0,41 0, stolphål 0,54 0, nedgrävning 1,68 0, stolphål 0,50 0,42 stenskott nedgrävning 0,71 0, lager 1,51 1,55 påminner om KL i schakt lager 2,00 1,55 påminner om KL i schakt nedgrävning 0,66 0,32 nedgrävd i KL 399:2. Tegelfragment i fyllningen nedgrävning 1,39 0,94 tegelfragment stolphål 0,25 0,20 stenskott lager 14,21 1,57 Svart sandig grusig morän under ploglager. Troligen från ett härdområde.en tydlig härd i lagret och en del mörka koncentrationer som kan vara härdar om de undersöks härd 1,98 1,25 härd med kol och skärvig sten i KL stolphål 0,56 0,34 möjligt stolphål lager 0,55 0,50 svartgrå flammig brun stolphål 0,37 0,37 svart sand med en del sten nedgrävning 0,77 0,53 tegelfragment och fajans stolphål 0,40 0,27 som BS nedgrävning 0,85 0,63 modern stolphål 0,78 0,70 ev. spår av en flaggstång 1001 lager brunt sandigt lager som påträffades i flera schakt. Lagret tolkades som ett erosionslager då det låg i en något kraftigare sluttning än övriga området samt att det överlagrar förhistoriska anläggningar lager brungrått sandigt lager upp till 0,2 meter tjockt. Lagret påminde om lager 1001 men innehöll även tegelkross lager lager 1003 påminner om ploglagret men mellan ploglagret och 1003 finns en horisont som liknar en äldre rotmatta/växthorisont. Lager 1003 ligger ovanpå 1002 och är alltså inte förhistoriskt. 31

32 Anl. nr Schakt Nr Anläggningstyp L (m) B (m) Kommentar 1004 lager lager 1004 liknar ploglagret och innehåller brun sand med tegel och fajans. Mellan ploglagret och 1004 går en horisont som påminner om en växthorisont/rotmatta. Lagret har alltså likheter med lager Möjligen är lagren resultat av att ett matjordslager har förts på i området lager kulturlager med svartbrun siltig sand. Lagret låg under lager Flera anläggningar syntes i lager

33 Bilaga 2. Schakttabell Schakt Nr Kommentar 1 0,35 meter djupt ploglager ned till gul sand. 2 0,35 meter djupt ploglager ned till gul sand. 3 0,7 meter djupt ned till den gula sanden. 0,4 meter tjockt ploglager, därunder en mörkhorisont (rothoriston?). Därunder ett lager med brunsand som påminner om ploglagret och innehåller tegel och fajans. Cirka 15 meter in från norr blir det ett mer normalt ploglagerdjupt. 4 0,6 meter djupt i norr där det under ploglagret finns dels ett 0,15 meter tjockt matjordsliknande lager ovanpå en 0,15 meter tjock brun sandig horisont. Halvägs in i schaktet börjar marken slutta åt söder. 5 0,4 meter djupt ploglager. Gul sand i undergrunden. Många anläggningar som kan vara stolphål med väl tilltagen diamteter. Fyllningarna är ofta ljusa. 6 0,4 m djupt ploglager. Gul sand i undergrunden. 7 0,45 meter djupt ploglager i norr sedan 0,4 meter djupt ned till gul sand. 8 0,35-0,4 meter tjockt ploglager på gul sand. 9 0,35-0,4 meter tjockt ploglager på gul sand. 10 0,4-0,6 meter djupt. Lager 1003 som liknar matjorden ligger under ploglagret och ovanpå lager ,4-0,6 meter djupt. Lager 1003 som liknar matjorden ligger under ploglagret och ovanpå lager ,45 meter djupt ned till gul sand. Något djupar centralt vid lager 1002 och lager ,35 meter djupt ploglager ned till gul sand. 14 Under ett 0,4 meter tjockt ploglager ligger ett brunt sandlager (0,2 meter tjockt) med historiska fynd. Troligen samma som lager Söder om täktgroparna fanns en cirka 0,1 meter tjock horisont med gråaktig sandig silt med kolfnyk. 15 0,4 meter tjockt ploglager på en gråbeige undergrund av siltiglera. Lerinslaget ökar även i ploglagret. 16 Som schakt 15. Längst söderut består undergrunden av grå lera. 17 0,4 meter tjockt ploglager på lera och sand. 0,5 meter djupt i norr. 18 0,35 meter djupt ploglager ned till gul silt. 19 Som schakt 15. Längst söderut består undergrunden av grå lera. 20 0,4 meter tjockt ploglager på gulaktig sand. 21 0,55 meter djupt i söder. Cirka 25 meter från söder tar det sandiga lagret 1005 slut och schaktet är 0,35 meter djupt ned till underliggande gulaktig silt. 22 0,35-0,45 meter djupt ploglager ned till gulaktig silt. 23 0,35-0,45 meter djupt ploglager ned till gulaktig silt. 24 0,35-0,45 meter djupt ploglager ned till brungrå lera. 25 0,35-0,45 meter djupt ploglager ned till brungrå lera. 26 0,35-0,45 meter djupt ploglager ned till brungrå lera. 27 0,35-0,45 meter djupt ploglager ned till brungrå lera. 28 0,35-0,45 meter djupt ploglager ned till gulaktig silt. 29 0,35-0,45 meter djupt ploglager ned till gulaktig silt. 30 0,25 meter tjock matjord på gul sandig silt. Flera sentida störningar, bland annat ett grävlingsgryt. 31 Påfört väggrus ovanpå markduk ca 0,5 meter djupt. Därunder lerig silt med modernt material 0,35-0,4 meter tjockt ned till grågul silt i undergrunden. 32 0,35-0,4 meter tjock matjord på gulaktig sandig silt. 33

34 Schakt Nr Kommentar 33 0,35-0,4 meter tjock matjord på gulaktig sandig silt. 34 Schaktet sammanföll med en husgrund rivet under sent 1900-tal. 35 0,4 meter djup matjord ned till gul sandig silt. Flera recenta anläggningar högt upp i matjorden. 36 0,45 meter djupt. Sentida störningar. 37 0,5 meter djup matjord på sandig silt. 38 Schaktning avbröts på grund av alltför stora moderna störningar. 39 0,5 meter djup matjord på sandig silt. 40 0,4 meter djup matjord. Flera sentida störningar i schaktet. 41 0,5 meter djup matjord på gul sandig silt. 42 Upp till 0,7 meter djupt på grund av en sentida nedgrävning i schaktets nordöstra del. 0,4 meter djup matjord i övrigt på gul siltig sand. 43 0,6-0,8 meter djupt matjord. I matjorden flera störningar från bebyggelse men endast få störningar går ned i undergrunden. 44 0,5 meter djup matjord. Omrörd matjord, framförallt i söder närmast ett rivet hus. Anläggningarna saknar fynd men är troligen från historisk tid. 45 0,5 meter djupt matjord. I matjorden flera störningar från bebyggelse men endast få störningar går ned i undergrunden. 46 0,8 meter djupt. De översta 40 centimetrarna troligen påförd matjord för trädgårdsodling. Gul sand i botten. 47 0,35 meter djup matjord på beigegul sand. 48 0,35-0,55 meter djup matjord. 49 0,5 meter djupt. Påförda rivningsmassor ned till steril sand. 50 0,4 meter djup matjord på gulaktig sand. 51 0,4 meter djupt ploglager på gulaktig sand. 52 0,35-0,4 meter djupt ploglager. Tunnare i norr. Flammiga partier i undergrunden som kan vara kulturlagerrest eller del av undergrunden. 53 0,4-0,5 eter djupt ploglager. Bitvis flammig i undergrunden. 54 0,3-0,4 meter djupt ploglager. Flammiga partier i norr som kan vara kulturlagerrest. 55 0,3 meter djupt ploglager på gul sand. Det tunna ploglagret har gjort att det finns mycket plogspår i undergrunden. 56 0,3-0,4 meter djupt ploglager på gul sand. 57 0,3-0,4 meter djupt ploglager på gul sand. Lagerrest i söder. 58 0,35-0,4 meter djupt ploglager på gul sand. 59 0,3-0,4 meter djupt ploglager med lagerrester i västra delen. 60 0,3-0,4 meter djupt ploglager på gul sand. 61 0,25-0,35 meter djupt ploglager på grusig morän. Svart kulturlager med kol. I schaktets östra del är lagret genomgrävt med maskin vid tidigare tillfälle. Möjligen vid tidigare förundersökning. 62 0,25-0,35 meter djupt ploglager på grusig morän. 63 0,55 meter djupt med tre horisonter. Ploglager, brungrå siltig sand och därunder ett flammigt brunsvart lager. Berggrunden stack fram i öst vid ett djup på cirka 0,3 meter. 34
