1 AUTOMOTIVE OKROSSBARA RUTOR FÖR SÄKRARE FÖRARMILJÖ TILL ALLA TYPER AV GRÄVMASKINER OCH HJULLASTARE

2 BYT RUTOR INNAN DET HÄNDER EN OLYCKA! Sedan 2010 finns lagkrav (AFS 2010:1) på att entreprenadmaskiner som går i tuff miljö SKALL ha skyddsglas som tål stora stenar och detonationer. Arbetsmiljöverket gör fortlöpande arbetsplatskontroller och skickar hem maskiner som inte har rätt förarskydd. För att klara kraven måste framrutan monteras i en kraftig stålram, där både ruta och ram testas och klassas i RABS-standarden (se faktaruta). Övriga rutor skall också vara i skyddsglas och skall klara kraven i standarden EN 356 P8B. Se Hammerglass hemsida för mer information, filmer och testresultat. För att tydliggöra att en maskin utrustats och klarar olika krav har branschen enats om att dela in maskinerna i olika skyddsklasser. En maskin i Skyddsklass 3 har rätt att arbeta där det finns risk för odetonerat sprängmedel (s k dolor). En maskin i Skyddsklass 2 får inte arbeta med massor som kan innehålla sprängmedel, men har ändå förarskydd som klarar riktigt tuffa påfrestningar. Hammerglass har testats och godkänts enligt dessa nivåer och erbjuder lösningar och utrustningspaket till alla typer av entreprenadmaskiner.

3 OKROSSBARA RUTOR FÖR ENKLARE JOBB 3-delade rutor till hjullastare kan levereras som en enda stor ruta i 8 mm Hammerglass. ALLT FLER MASKINER BESTÄLLS I SKYDDSKLASS 3 I hjullastare och grävare som utrustats med Hammerglass Skyddsklass 3 sitter det 12 mm Hammerglass i framrutans RABS-ram. I övriga rutor används 8 mm eller 12 mm Hammerglass. Genom att använda 12 mm runt om reduceras ljudnivån i hytten ytterligare (upp till 25% bullerreduktion i förhållande till standardrutor). Allt fler uppdragsgivare kräver i dag Skyddsklass 3 och betalar också extra för skyddsutrustade maskiner. Investeringskostnaden ligger mellan kr beroende på maskintyp, antal rutor och monteringstid. RABS-lösningen är FOPS-testad och ersätter galler i front och/eller tak.

4 VÄLJ RÄTT SÄKERHETSNIVÅ SKYDDSKLASS 1 Vid enklare arbeten med risk för stenskott. Oftast framruta och/eller sidoruta på grävare, hjullastare, traktor etc. Originalrutan byts ut till 8 mm Hammerglass, som monteras på samma sätt som originalrutan. Framruta: 8 mm Hammerglass, hel eller delad Bomruta: 8 mm Hammerglass SKYDDSKLASS 2 För säkrare förarmiljö vid stenknackning och skuthantering med risk för flygande stenar, samt mot vandaldåd. Originalrutorna byts till minimum 8 mm Hammerglass, som monteras på samma sätt som originalrutan. Framruta: 8 mm Hammerglass, hel eller delad Övriga rutor: 8 mm eller 12 mm Hammerglass SKYDDSKLASS 3 Vid arbete med ensam maskin med risk för dolor utan risk för explosioner från sidan, samt vid stenknackning eller risk för stenras. Framruta: 12 mm Hammerglass monterat i sprängtestad stålram, RABS-godkänd Övriga rutor: 8 eller 12 mm Hammerglass OFFERRUTA Skyddar rutan i RABS-ramen vid stenknackning. Framruta: Offerruta i 4 mm Hammerglass monteras på RABS-ramen med korsvred Offerruta med klämram RABS-ram med 12 mm Hammerglass

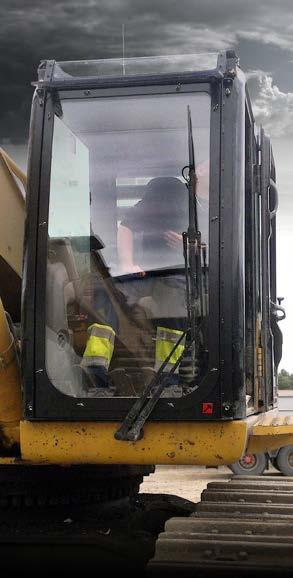

5 Originalrutorna byts ut till 8 mm Hammerglass och monteras på samma sätt som originalrutan. Offerfilm används i grusiga och leriga miljöer för att skydda Hammerglass-rutan. För att skydda den kraftiga rutan i RABS-ramen vid t ex stenknackning, monteras en 4 mm offerruta i Hammerglass som skydd. SMART FILMLÖSNING FÖR GRUSIGA MILJÖER Om vindrutetorkaren ofta får arbeta med grus och lera på rutan så blir rutan repig. Vi kan leverera rutan med en Offerfilm som byts vid behov. På det sättet sparar man rutan och har alltid bra sikt. Filmen byter man enkelt själv, eller tar hjälp av Hammerglass servicepersonal. SMART LÖSNING FÖR STENKNACKNING I en RABS-ram bultas den 12 mm tjocka Hammerglass-rutan fast i ramen. För att inte rutan skall blästras vid stenknackning moteras en Offerruta i 4 mm Hammerglass utanpå ramen. När Offerrutan fått tillräckligt många skador så byter föraren rutan på 10 minuter till en kostnad om ca 2500 kronor. Lösningen med Offerruta är ett tillval.

6 mecs.se RABS-KLASSIFICERING RABS är en samlingsbenämning på tester och certifieringar för entreprenadmaskiner, godkända av bl a Arbetsmiljöverket och SBMI. Förkortningen RABS står för R43, Axe test, Blast test och Stone test. I explosionstestet EN EXR2, detoneras 3 kg TNT från 3 meters håll (motsvarar 200 kg dynamit från 14 meters avstånd). För att stå emot de tryck- och vakuumvågor som då uppstår måste rutan bultas fast i en 5 mm stålram, som i sin tur monteras i hyttens gallerfästen. R43-testet visar att rutan inte ger optiska fel, att den tål kemikalier och att vindrutetorkaren inte repar rutan (i sandfri miljö). HAMMERFAKTA Hammerglass är en nanobelagd polykarbonatskiva, 300 gånger starkare än glas och i det närmaste okrossbar. Hammerglass tål rengöring med aceton och står emot slitage från vindrutetorkare i normal arbetsmiljö. För arbetsplatser med mycket sand/grus i luften finns en särskild offerfilm vilken föraren själv kan byta vid behov. Vid stenknackning rekommenderas en offerruta läs mer om offerrutor i denna folder. Hammerglass AB är ledande inom utvecklingen av okrossbara glaslösningar till fordon. BESTÄLLNING OCH MONTAGE Beställ dina Hammerglass-lösningar hos er maskinleverantör. Vi har de flesta rutor i lager och kan även åta oss montage med egna bilar och servicepersonal. Hammerglass AB Åkagårdsvägen SE Förslöv, SWEDEN automotive@hammerglass.se 0046 (0)
