1 Bruksanvisning Danfoss Eco Elektronisk radiatortermostat

2 1. Installation 1.1 Identifiera din Danfoss Eco I paketet Översikt över ventiladaptrar Installera rätt adapter Sätta i batterierna Montera Danfoss Eco Ladda ned Danfoss Eco -appen Parkoppla Danfoss Eco Automatiska justeringar Ta bort Danfoss Eco Återställa Danfoss Eco till standardinställningarna Tekniska specifikationer Danfoss HS 02/2019 VILTH207

3 Användarhandbok 3. Display 3.1 Displayen Röd lysande ring Vrida displayen Manuellt läge Temperatur- och programinställningar 4.1 Tid Standardtemperatur Ställa in temperaturer Skapa ett eget schema Semester Åsidosätta en semester Avbryta ett befintligt semesterprogram Paus Vädringsfunktion Övriga inställningar 5.1 Göra inställningar med Danfoss Eco -appen Uppdatering av programvara Informationssäkerhet Säkerhetsåtgärder Kassering Danfoss HS 02/2019 VILTH207 3

4 1. Installation 1.1 Identifiera din Danfoss Eco Artikelnr 014G G G G G G1021 Artikelnr 014G G G G G G G G G G G G G1112 Versionsegenskaper Adaptrar som medföljer: RA-adapter Adaptrar som medföljer: RA, M30 x 1.5-adaptrar IT medföljande adaptrar: RA, M30, Caleffi & Giacomini RU medföljande adaptrar: RA & M30 UK (Combi, Bi-Di-ventil) RA (förmonterad) UK (Combi, Bi-Di-ventil, RLV-D) RA (förmonterad) Versionsegenskaper DK medföljande adaptrar: RA, M30, RAV & RAVL DE medföljande adaptrar: RA, M30, RAV & RAVL FR medföljande adaptrar: RA, M30, M28 Comap HU, HR, RO, SK, UA medföljande adaptrar: RA, M30, RTD IT medföljande adaptrar: RA, M30, M28 Herz, Caleffi & Giacomini PL, CZ, LT, EE, LV, SI medföljande adaptrar: RA, M30 & RTD NL, BE, NO, FI, IS, TR medföljande adaptrar: RA & M30 ES, PT medföljande adaptrar: RA, M30, M28 Orkli UK medföljande adaptrar: RA, M30 AT medföljande adaptrar RA, M30, RTD & M28 Herz SE medföljande adaptrar: RA, M30 & M28 MMA RU medföljande adaptrar: RA, M30, RTD, M28 Herz & Giacomini CH medföljande adaptrar: RA, M30, RAVL & RAV 4 Danfoss HS 02/2019 VILTH207

5 Adapter selection guide Adapter selection guide RAV (Ø34 m) Danfo s RA Danfo s Cale? RAVL (Ø26 m) Danfo s Giacomi ni Adapter selectionguide (Ø26mm) RAVL Danfoss (Ø34mm) RAV Danfoss He Oventrop imeier, M30 Hone ywell TA,, RTDDanfoss Danfoss RA Ork He M28 li,comap, rz, A MM 013R9633- VUFQB Adapter selection RTD Danfo s M30 Heimeier, TA, Oventrop, Honeywe l M28 Orkli, Comap, Herz, MA RAV (Ø34 mm) Danfoss 34 RA Danfoss C 26 Giacominni Adapter selection guide RAV (Ø34 m) Danfo s RAVL (Ø26 m) Danfo s RTD Danfo s RA Danfo s Cal? M30 Heimeier, TA, Oventrop, Honeywe l M28 Orkli, Comap, Herz, MA Giacomi ni Adapter selectionguide (Ø26mm) RAVL Danfoss (Ø34mm) RAV Danfoss Heimeier, M30 Oventrop, Hone ywell TA, RTDDanfoss Danfoss RA Ork M28 Herz, li,comap, MMA 013R9633- VUFQB Adapter selection Adapter selection RAVL (Ø26 mm) Danfoss RTD Danfoss M30 Heimeier, TA, Oventrop, Honeywell M28 Orkli, Comap, Herz, MMA 1.2 I paketet Danfoss Eco levereras med de adaptrar som anges ovan. Därutöver innehåller varje paket följande: Danfoss Eco Elektronisk radiatortermostat Snabbguide Danfoss Eco Snabbguide Kräver 2 x AA-batterier Insexnyckel Adapterguide Adaptrar 1.3 Översikt över ventiladaptrar Adaptrar till en rad olika ventiltyper finns tillgängliga som tillbehör. Adaptertyp Artikelnr Adapter Ventil För Danfoss RA-ventiler 014G0251 För M30 x 1.5 (K)-ventiler 014G0252 Danfoss HS 02/2019 VILTH207 5

6 Adaptertyp Artikelnr Adapter Ventil För Danfoss RAV-ventiler G För Danfoss RAVL-ventiler För Danfoss RTD-ventiler 014G0253 För M28-ventiler: MMA Herz COMAP (Fluide) 014G0264 För Orkliventiler 014G0257 För Caleffi och Giacomini ventiler (Båda adaptrar medföljer) 014G Danfoss HS 02/2019 VILTH207

7 1.4 Installera rätt adapter Danfoss Eco -paketet innehåller en adapterguide som hjälper dig att hitta rätt adapter till din ventil. Om du behöver mer hjälp att hitta rätt adapter, skanna QR-koden på guiden och följ anvisningarna i instruktionsfilmen. Adapter för RA-ventiler Adapter för M30 x 1.5 (K)-ventiler Adapter för RAV-ventiler Adapter för RAVL-ventiler Adapter för RTD-ventiler Danfoss HS 02/2019 VILTH207 7

8 Adaptrar för M28-ventiler (MMA, Herz och Comap) Adaptrar för M28-ventiler (Orkli) Adapter för Caleffi-ventiler Adapter för Giacomini-ventiler 1.5 Sätta i batterierna Ta bort batteriluckan som bilden visar och sätt i två AA-batterier. Kontrollera att batterierna är vända åt rätt håll. Uppladdningsbara batterier får inte användas. Vid batteribyte försvinner datum- och klockinställningar omedelbart. Återanslut din smartphone till termostaten efter batteribytet för att aktivera ett schema. Den röda ringen blinkar. Efter återanslutning till appen ställs datum och klockslag in igen. Om du inte återställer kopplingen mellan app och termostat förblir den i manuellt läge. Symbolen för låg batterinivå batterierna tar slut. visas ungefär en månad innan Innan batterierna tar slut kommer Danfoss Eco att försätta ventilen i frostskyddsläge för att förhindra att värmesystemet skadas. Batteriet beräknas hålla i upp till två år. 8 Danfoss HS 02/2019 VILTH207

9 1.6 Montera Danfoss Eco Skruva fast Danfoss Eco på den monterade adaptern tills ett klickljud hörs. När termostaten är ordentligt åtdragen kan du vrida displayen till önskat läge. Ett stort M blinkar på skärmen för att visa att installationsläget är aktiverat. Håll in knappen i 3 sekunder. Temperaturbörvärdet visas på skärmen så snart Danfoss Eco har monterats. 1.7 Ladda ned Danfoss Eco -appen Ladda ned Danfoss Eco -appen. Danfoss Eco Danfoss HS 02/2019 VILTH207 9

10 1.8 Parkoppla Danfoss Eco Obs! Du måste aktivera Bluetooth på din telefon för att kunna ansluta till Danfoss Eco. Följ instruktionerna i Danfoss Eco -appen för att parkoppla den till din Danfoss Eco. Räckvidden för en Bluetooth-anslutning är ungefär 10 meter (beroende på omgivningen och byggnadens konstruktion). 1.9 Automatiska justeringar När Danfoss Eco har installerats börjar den automatiskt att anpassa sig efter ditt värmesystem. Detta pågår hela första veckan efter installationen. Under den här processen kommer du kanske uppleva att termostaten reagerar långsamt eller höjer och sänker värmen av sig själv. Detta är normalt och en nödvändig del av justeringsprocessen. 1. Anpassning till ventilen Under den första natten i drift stänger Danfoss Eco av radiatorvärmen och öppnar den sedan på nytt för att registrera ventilens exakta öppningspunkt. På så vis kan Danfoss Eco reglera värmen så effektivt som möjligt. Vid behov upprepas processen en gång per natt i upp till en vecka. 2. Adaptiv inlärning Om du aktiverar intelligent styrning lär sig Danfoss Eco under den första veckans drift när det är nödvändigt att starta värmen i ett rum för att uppnå rätt temperatur i tid. Funktionen intelligent styrning justerar kontinuerligt uppvärmningstiden i takt med växlande årstider och temperaturförändringar. För att sparprogrammet ska kunna användas måste värmesystemet kunna leverera tillräckligt med värme under en kort tid då uppvärmningen sker. Kontakta din installatör om du får problem. 10 Danfoss HS 02/2019 VILTH207

11 1.10 Ta bort Danfoss Eco Håll in knappen tills ett stort M börjar blinka. Detta visar att du är i monteringsläget 3. Ta bort kåpan. Tryck hårt på fliken och skruva loss termostaten från adaptern Återställa Danfoss Eco till standardinställningarna Ta bort batteriluckan och ta ut ett av batterierna. Håll intryckt medan du sätter tillbaka batteriet. Skärmen slocknar efter ungefär tre sekunder. Danfoss HS 02/2019 VILTH207 11

12 2. Tekniska specifikationer Termostattyp Rekommenderat användningsområde Ställdon Display Programvaruklassificering Styrning Strömförsörjning Energiförbrukning Batterilivslängd Signal vid låg batterinivå Programmerbar elektronisk styrenhet för radiatorventiler Bostäder (föroreningsgrad 2) Elektromekanisk LCD-skärm med vit bakgrundsbelysning A PID 2 x 1,5 V alkaliska AA-batterier (medföljer ej) 3 μw i vänteläge 1,2 W vid aktivitet Upp till 2 år Omgivningstemperatur 0 till 40 C Transport, temperaturområde -20 till 65 C Max. vattentemperatur 90 C Temperatur, inställningsområde 4 till 28 C Mätintervall Tidsexakthet Spindelrörelse Ljudnivå Batterisymbolen blinkar på displayen. Den röda ringen börjar blinka när batterinivån blir kritisk. Mäter temperaturen varje minut ±10 min./år Linjär, upp till 4,5 mm, max. 2 mm på ventil (1 mm/s) <30 dba Säkerhetsklass Typ 1 Vikt (inklusive batterier) Kapslingsklass 198 g (med RA-adapter) 20 (får inte användas i riskfyllda installationer eller på platser där den kan exponeras för vatten) Godkännanden, märkning etc. Intertek 12 Danfoss HS 02/2019 VILTH207

13 3. Display 3.1 Displayen En kort tryckning på tänder skärmen. Danfoss Eco visar den inställda temperaturen, inte den uppmätta rumstemperaturen. Displaysymboler: Installationsläget måste alltid aktiveras när Danfoss Eco ska installeras eller tas bort. Termostaten kan skadas och bli omöjlig att reparera om den inte monteras på rätt sätt vid installationen. Temperaturen visas i grader Celsius. Danfoss Eco visar den inställda temperaturen, inte den uppmätta rumstemperaturen. Schemaläge Antennsymbolen blinkar när du behöver ansluta appen till termostaten. Den röda ringen lyser när en anslutning är etablerad (displayen är tom). Låg batterinivå. Batterisymbolen blinkar på displayen. Den röda ringen börjar blinka när batterinivån blir kritisk. 3.2 Röd lysande ring Den röda ringen lyser så länge anslutningen mellan termostaten och Danfoss Eco -appen är aktiv. Den börjar blinka om batterierna när batterinivån blir kritiskt låg. Danfoss HS 02/2019 VILTH207 13

14 3.3 Vrida displayen Danfoss Eco kan monteras vågrätt eller lodrätt beroende på hur radiatorventilen ser ut. Du kan därför välja hur displayen ska visas genom att välja horizontal eller vertical under Advanced Settings i Danfoss Eco -appen. 3.4 Manuellt läge Danfoss Eco kan också användas utan Danfoss Eco -appen i manuellt läge. Färre funktioner är då tillgängliga. Använd vredet för att ställa in temperaturen. Den temperatur du ställer in visas på displayen, inte aktuell rumstemperatur. I manuellt läge tillämpas inga inställningar för komforttemperaturer, temperatursänkningsperioder eller andra typer av tidsbaserade scheman. 14 Danfoss HS 02/2019 VILTH207

15 4. Scheman och temperaturer 4.1 Tid Enheten hämtar aktuellt klockslag från din telefon. Du behöver inte ställa in tiden. Tiden visas i 24-timmarsfomat på Danfoss Eco. Obs! Om du har tagit ut batterierna från Danfoss Eco måste du ansluta den till Danfoss Eco -appen igen för att korrigera klockslaget när du satt i batterierna igen. 4.2 Standardtemperatur Följande standardtemperaturer används i Danfoss Eco : Symbol Benämning Standardtemperatur Hemma 21 C Borta/Sovande 17 C Semester 15 C Standardtemperaturerna kan ändras i Danfoss Eco -appen. 4.3 Ställa in temperaturer Du kan ändra temperatur för dina temperatursänkningsperioder i Danfoss Eco -appen. Rulla fram till de temperaturer du vill ställa in. Danfoss Eco kan ställas in på temperaturer från 5 C till 28 C. Danfoss rekommenderar en temperaturskillnad mellan Hemma och Borta/Sovande på högst 4 grader. Obs! Alla temperaturändringar som görs från hemskärmen är temporära (fram till nästa temperatursänkningsperiod). Danfoss HS 02/2019 VILTH207 15

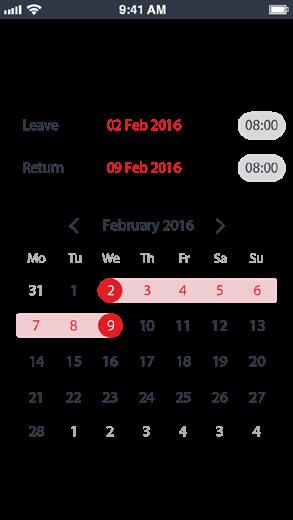

16 4.4 Skapa ett eget schema Du kan använda Danfoss Eco -appen för att skapa ett eget schema. Du kan välja högst tre temperatursänkningsperioder per dygn med valfria tidpunkter. Hemma-perioderna visas med rött i veckoschemat. Du kan använda kopieringsfunktionen för att kopiera ditt schema till andra dagar. I Danfoss Eco -appen visas både en rund klocktavla med dina hemmatider markerade med rött och en sammanfattning av ditt schema med exakta klockslag. Kortast möjliga hemmaperiod är 30 minuter. 4.5 Semester Ett semesterprogram håller temperaturen på samma reducerade nivå under den tidsperiod som du anger. Använd semesterprogrammet för att minska energianvändningen när du inte är hemma. Du använder Danfoss Eco -appen för att ställa in semesterprogrammet. Semesterläget kan planeras eller aktiveras direkt (Now). Du planerar en semester med en kalender och klocka. Schemalägg din semester med Danfoss Eco -appen. Appen visar en sammanfattning av dina semesterinställningar. 16 Danfoss HS 02/2019 VILTH207

17 4.6 Åsidosätta en semester Om du kommer hem tidigare än väntat kanske du vill byta från semesterprogrammet till ditt vanliga schema. I läget Semester i appen kan du välja om du vill avsluta semesterperioden direkt eller ändra datum och klockslag. 4.7 Avbryta ett befintligt semesterprogram Om semestern ligger längre fram i tiden kan du helt enkelt ändra datum eller avbryta programmet. 4.8 Paus Pausprogrammet (frostskydd) håller temperaturen på samma låga nivå tills du väljer ett annat program. När du manuellt sänker Danfoss Eco till minimitemperatur visas en notifieringsbanderoll och mittsymbolen ändras till en paussymbol. Du avslutar pausläget genom att klicka på symbolen i mitten av Danfoss Eco -appen och återgå till ett schema eller en manuellt inställd temperatur. Danfoss HS 02/2019 VILTH207 17

18 4.9 Vädringsfunktion Danfoss Eco har en vädringsfunktion som stänger ventilen när temperaturen i rummet sjunker snabbt vilket reducerar värmeförlusten. Värmen stängs av i upp till 30 minuter innan Danfoss Eco återgår till originalinställningarna. När vädringsfunktionen har aktiverats försätts funktionen i karantän i 45 minuter. Obs! Tänk på att vädringsfunktionen påverkas om gardiner eller möbler täcker över Danfoss Eco och förhindrar den från att registrera den sjunkande temperaturen. 18 Danfoss HS 02/2019 VILTH207

19 5. Lägena för inställning och installation 5.1 Göra inställningar med Danfoss Eco -appen Kommando Alternativ Lista över installerade Här kan du byta namn på Danfoss Eco Danfoss Eco -termostater eller bryta parkopplingen till en befintlig Termostater (efter namn) Danfoss Eco. Lägg till Danfoss Eco Används för att lägga till en Danfoss Eco PIN-kod Alternativ för att lägga till en PIN-kod till Danfoss Eco -appen. Ändra PIN-kod Används för att ändra PIN-kod. Barnlås Du kan skydda Danfoss Eco genom att aktivera barnlåset. Därefter går det Begränsningar bara att justera Danfoss Eco med appen den manuella funktionen är inaktiverad. Min/Max-temperaturer Begränsa temperaturintervallet. Ändra inställningarna för MIN/MAX genom att bläddra fram önskade temperaturer i Danfoss Eco -appen. Adaptiv inlärning Adaptiv inlärning garanterar rätt temperatur vid rätt tidpunkt. Adaptiv inlärning innebär att historiska data används för att avgöra hur snabbt (grader/timme) varje rum kan värmas upp igen. Avancerade inställningar Systeminformation EULA Värmestyrning Värmeregleringen ser till att Danfoss Eco når inställd komforttemperatur i rätt tid och enligt gällande schema. Tillgängliga alternativ är Måttlig och Snabb. Måttlig ser till att returtemperaturen är tillräcklig. Vrid displayen Danfoss Eco -displayen kan vridas 180. Därmed kan displayen avläsas oavsett om den monteras våg- eller lodrätt. Läge Monteringsläge Frostskydd Den lägsta säkra temperaturnivån för värmesystemet. Ställs in på mellan 4 och 10 C. Information om Kontrollerar att den senaste versionen av programvaruversion Danfoss Eco -appen finns på din enhet. Juridisk information Fullständiga villkor för Danfoss Eco -appen. Danfoss HS 02/2019 VILTH207 19

20 Hjälp Ämnen Visa startskärmar Demoläge Länkar till webbsidan med vanliga frågor och svar som kan hjälpa till vid felsökning av Danfoss Eco. Spelar upp de startskärmar som visas första gången du laddat ned Danfoss Eco -appen. Prova på Danfoss Eco -appen med demoläget. I detta läge görs inga justeringar av Danfoss Eco utan gör det möjligt för dig att se vilka skärmar och funktioner som finns i Danfoss Eco appen. Obs! Du avslutar demoläget genom att dubbelklicka på ordet Demo i Danfoss Eco -appen. 5.2 Uppdatering av programvara Danfoss Eco -termostaten kan uppdateras via Danfoss Eco -appen Danfoss Eco -appen meddelar dig när ny programvara finns tillgänglig. Uppdateringen misslyckades det finns inget svar från termostaten. Displayen är tom och inget ljus lyser upp den röda ringen. Om uppdateringen misslyckades, måste du öppna termostaten listan. Gör det genom att stänga app helt, eller helt enkelt trycka på termostaten namn i toppen av hemskärmen. Okänd termostat ska visas i listan. Välj Okänd enhet Tryck på Install Håll dig nära termostaten 20 Danfoss HS 02/2019 VILTH207

21 5.3 Datasäkerhet Säkerheten för anslutningen mellan Danfoss Eco -termostaten och Danfoss Eco -appen på din parkopplade smartphone är garanterad. Systemet testas varje år av oberoende experter. Datakryptering: Den trådlösa anslutningen till Danfoss Eco -termostaten skyddas mot hot från okända enheter med den allra senaste krypteringstekniken. Det är endast möjligt att initiera en parkoppling genom att trycka på knappen på termostaten. Skydd via PIN-kod: En PIN-kod som användaren själv väljer ser till att endast behöriga personer kan förändra systemet. Användardata som exempelvis temperatur eller börvärden sparas enbart i termostaten och endast du har tillgång till uppgifterna via din egen app. Utöver de säkerhetsfunktioner som skyddar alla data vid överföringar från din mobiltelefon till Danfoss Eco -termostaten har vi också vidtagit ytterligare tekniska och organisatoriska säkerhetsåtgärder för att förbättra säkerheten. Danfoss verifierar och utvecklar kontinuerligt dessa åtgärder. 6. Säkerhetsåtgärder Termostaten är inte avsedd att hanteras av barn, och får inte användas som leksak. Lämna inte förpackningsmaterialet där barn kan komma åt att leka med det, eftersom farliga situationer lätt kan uppstå. Försök aldrig att plocka isär termostaten eftersom den inte innehåller några delar som kan repareras av användaren. Ta aldrig bort kåpan för att rengöra termostaten. Kåpans utsida kan rengöras med en mjuk trasa. 7. Kassering Termostaten måste kasseras enligt reglerna för elektroniskt avfall. Danfoss HS 02/2019 VILTH207 21
