1 Om tvättmaskinen Gratulerar - Ni har valt en modern högkvalitativ hushållsapparat från Siemens. Tvättmaskinen utmärker sig genom sin låga vatten- och energiförbrukning. Varje maskin som lämnar vår fabrik har genomgått noggranna funktionstester och kvalitetskontroller. Mer information på: Miljörikting avfallshantering Ta hand om förpackningen på miljövänligt sätt. Denna maskin är märkt enligt det europeiska direktivet 2002/96/EG om förbrukade elektroniska apparater (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för användning och omhändertagande av förbrukade apparater i hela EU. Innehåll Sidan Avsedd användning...1 Program...1 Välj program och anpassa...3 Tvättning...3/4 När tvätten är färdig...4 Individuella inställningar...5 Viktiga anvisning... 6 Programöversikt...7 Säkerhetsanvisningar...8 Förbrukningsvärden...8 Skötsel...9 Information i displayen...9 Underhåll Råd vid fel Miljövård/spartips Utnyttja den maximala mängden tvättgods för respektive program. Tvätta normalt smutsad tvätt utan förtvätt. Istället för Cottons (Vit/Kulör) 90 C: välj programmet Cottons Eco 60 C. Jämförbara resultat med betydligt lägre energiförbrukning. Dosera tvättmedlet enligt tillverkarens anvisningar och beroende på vattnets hårdhetsgrad. Om tvätten ska torkas i torktumlare efteråt - välj centrifugeringsvarvtal som anges i bruksanvisningen till torktumlaren. Avsedd användning endast för användning i ett hushåll, för tvättning av textilier som tål maskintvätt och handtvättbar ull i flytande tvättlösning, används med kallt kranvatten och med tvättmedel och andra medel som finns att köpa i handeln och som är lämpliga att användas i tvättmaskiner.. Program Detaljerad programöversikt sidan 7. Temperatur och centrifugeringsvarvtal kan ställas in individuellt beroende på valt program. Cottons (Vit/Kulör) Intensive Cottons Eco Easy-Care (Syntet) Mix (Blandtvätt) Delicate/ Silk (Fintvätt/Siden) Wool (Ylle) Rinse (Sköljning) Spin (Centrifugering) Empty (Urpumpning) Super 30 Super 15 Outdoor (Friluftskläder) Shirts/ Business (Skjortor) Easy-Care Plus (Syntet special) Låt inte barn utan uppsikt använda tvättmaskinen! Barn och personer som inte har läst anvisningarna får inte använda tvättmaskinen! Håll husdjur borta från tvättmaskinen! Slitstarka textilier Lättskötta textilier Olika tvättsätt Textilier som bör handtvättas Ull som kan handtvättas/maskintvättas Med tillhörande centrifugering Efter tvättgods som handtvättas av sköljvattnet vid (utan slutcentrifugering) Snabbprogram Snabbprogram Vind-, sport- och friluftstextilier sidan 6 strykfria skjortor Mörka textilier Förberedelser Tvättmaskinen måste vara monterad och ansluten på ett fackmässigt sätt. Inspektera tvättmaskinen Använd aldrig en tvättmaskin som uppvisar skador! Kontakta service! Sätt i stickkontakten Endast med torra händer! Håll bara i stickproppen! Öppna vattenkranen Fack II: tvättmedel för huvudtvätt, avhärdare, blekmedel, fläckborttagare Programväljare Statusfält / inställningsknappar Extrafunktioner Start/ Paus Med programväljaren kopplar man till och från maskinen samt väljer program. Den kan vridas åt båda håll. Fack : sköljmedel, stärkmedel Fack I: tvättmedel för förtvätt - 90 C C (temp.) Ställ in temperaturen ( = kallt) * (varv/min) 1-24h (Färdig om) Statusindikatorer -0- Välj centrifugvarvtal (* efter modell) eller (utan slutcentrifugering, tvättgodset ligger kvar i sista sköljvattnet) Programmet slutar efter... Visar programstegen: Före första tvättomgången tvätta en omgång utan tvätt sidan 9. Sortera och lägg i tvättgodset Följ tillverkarens tvättråd! Läs tvättrådslappar. Sort, färg, smutsgrad och temperatur. Överskrid inte max. tvättmängd sidan 7. Följ råden från Viktiga anvisningar sidan 6! Lägg i stora och små tvättplagg! Stäng luckan. Se till att ingen tvätt kläms mellan luckan och gummitätningen. Fyll på tvätt- och behandlingsmedel Dosera enligt: tvättmängd, smutsgrad, vattnets hårdhet (fråga kommunen) och tillverkarnas anvisningar. Flytande tvättmedel fylls på i avsedd behållare och läggs i trumman. Var försiktig om du öppnar tvättmedelslådan medan tvättmaskinen är i drift! Späd tjockflytande sköljmedel och stärkmedel med vatten. Förhindrar igensättning. Välja och anpassa program Extrafunktioner och inställningsknappar individuella inställningar, sidan 5. Tryck på (Start/Paus) Alla knappar är beröringskänsliga. Det räcker att röra vid dem! Om man berör inställningsknapparna en längre tid går man automatiskt igenom de olika alternativen! tvättning, sköljning, centrifugering, programmets längd, återstående programtid (-0-) 1 2 Tvättning Tvättmedelslåda med facken I, II, Trumma Servicelucka Manöverpanel Påfyllningslucka Tvättning 3 Ta ut tvättgodset Öppna luckan och ta ut tvättgodset. Om (utan slutcentrifugering) är aktivt: sätt programväljaren på Empty (Urpumpning) eller välj centrifugvarvtal. Tryck på (Start/Paus). Ta eventuellt bort främmande föremål - korrosionsrisk. Låt påfyllningsluckan för tvättgods och tvättmedelslådan vara öppna för att kvarvarande vatten ska kunna torka Stäng vattenkranen Behöver inte göras på Aqua-Stop-modeller Se monteringsanvisningen. Frånkoppling Sätt programväljaren på Off (från). Programmet är slut när (Start/Paus) blinkar och displayen visar -0-. Avbryt programmet I program med hög temperatur: Kyl ner tvätten: välj Rinse (Sköljning). Tryck på (Start/Paus). I program med låg temperatur: Välj Spin (Centrifugering) eller Empty (Urpumpning). Tryck på (Start/Paus). Byt program om Om du har valt fel program: Ställ in programmet på nytt. Tryck på (Start/Paus). Individuella inställningar Inställningsknappar Före start och under programmet kan man ändra centrifugvarvtal och temperatur. Resultaten är beroende av hur långt programmet gått. C (Temperatur) Tvättemperaturen kan ändras. Max. temperatur beror på respektive program. (Centrifugvarvtal, Varv/min) Centrifugvarvtalet kan ändras. Max. centrifugvarvtal beror på modell och respektive program. (Färdig om) När man väljer program visas programmets längd. Programstarten kan ställas in med fördröjning. Färdig om-tiden kan ställas in till max 24h. Tryck på knappen (Färdig om) tills önskat antal timmar visas (h=tim.). Tryck på (Start/Paus). Extrafunktioner även programöversikt, sida 7 (Fläckar) (Förtvätt) (Skrynkelskydd) (Extra sköljning) (Start/Paus) För att starta och avbryta ett program. Signal 1. Aktivera inställningsläget för signalvolym 2. Ställ in volymen för... Förlängd tvättid för starkt nedsmutsad tvätt eller tvättar med maximal tvättmängd Programöversikt, sidan 7. För starkt nedsmutsad, slitstark tvätt, t.ex. bomull och linne. Förtvätt vid 30 C. Speciell centrifugering med skrynkelskydd. Skonsam slutcentrifugering - efteråt är tvätten något våtare. Extra sköljning. För områden med mycket mjukt vatten eller för bättre sköljresultat. sätt på Knappsignaler Inställning av volym * 1 steg åt höger direkt Håll intryckt + 1 steg åt höger, Anvisningssignaler 1 steg åt höger Tryck ev. flera gånger på * Inställning av volym * släpp upp sätt på Viktiga anvisningar Så är du snäll mot tvätt och tvättmaskin Töm alla fickor. Avlägsna metallföremål (t.ex. gem). Lägg ömtålig tvätt i nätpåse/örngott (strumpor, gardiner, bygelbehåar). Dra igen blixtlås, knäpp ihop påslakan. Borsta bort sand ur fickor och byxuppslag. Ta bort gardinkrokar eller lägg gardinerna i nätpåse/örngott. Sortera efter hur smutsig tvätten är Tvätta helt nya plagg separat. lätt Förtvätta inte. Förbehandla fläckar vid behov. Välj extrafunktionen (Fläckar). stark Lägg in en liten tvättmängd; förtvätt. Förbehandla fläckar vid behov. Välj extrafunktionen (Fläckar). Blötläggning Lägg i tvättgods av samma färg. Dosera tvättmedlet enligt tillverkarens anvisningar i fack II. Sätt programväljaren på Cottons (Vit/Kulör) 30 C och tryck på (Start/Paus). När ca 10 minuter har gått: tryck på (Start/Paus), för att pausa programmet. Tryck på (Start/Paus) igen efter önskad blötläggningstid, för att fortsätta programmet eller ändra det. Stärkning Tvättgodset ska inte behandlas med sköljmedel. Stärkning med flytande stärkelse är möjlig i alla tvättprogram. Dosera enligt tillverkarens anvisningar i sköljfacket (rengör vid behov). Färgning/blekning Färga endast normala mängder. Salt kan angripa rostfritt stål! Följ färgtillverkarens anvisningar! Blekning av tvätt får inte göras i maskinen! Outdoor (Friluftskläder) Tvättgodset får inte behandlas med sköljmedel. Specialtvättmedel säljs i sportfackhandeln. Dosera enligt tillverkarens anvisningar. Specialtvättmedel för friluftstextilier i facket II. Sätt programväljaren på Outdoor (Friluftskläder). Välj temperatur och tryck på (Start/Paus).

2 Programöversikt Se tabellen med förbrukningsvärden på sidan 8 och anvisningarna på sidan 6! Program C max. Typ av tvätt Extrafunktioner; anvisningar - 90 C Cottons (Vit/Kulör) (Fläckar), (Förtvätt), (Skrynkelskydd), (Extra sköljning) slitstarka textilier, textilier som tål att kokas av bomull eller linne 4,5 kg* Intensive - 60 C Cottons Eco - 60 C Kortprogram ca 30 minuter, lämpligt för lätt nedsmutsad tvätt Super C 3 kg,,, Easy-Care (Syntet) - 60 C 2,5 kg*,,, ; Skrynkelskydd: endast lätt centrifugering, häng upp för dropptorkning strykfria skjortor av bomull, linne, syntetfiber eller - 60 C Shirts/ Business (Skjortor),,, ; olika sorters tvätt kan tvättas tillsammans Mix (Blandtvätt) - 40 C Textilier av bomull eller lättskötta textilier,,, ; reducerad sköljning och slutcentrifugering Mörka textilier av bomull och mörka, lättskötta textilier - 40 C Easy-Care Plus (Syntet special) 2 kg extra skonsamt tvättprogram för att förhindra att tvättgodset krymper. Programmet har längre pauser (textilierna får vila i tvättlösningen) hand och maskintvättbara textilier av ylle eller ullblandning Wool (Ylle) - 40 C,, ; reducerad slutcentrifugering i intervall Väder-, sport- och friluftstextilier, även med klimatskyddsmembran - 40 C Outdoor (Friluftskläder),,, : ingen centrifugering mellan sköljningarna för ömtåliga, tvättbara textilier som siden, satin, syntetmaterial eller sammansatta tyger (t.ex. gardiner) - 30 C Delicate/ Silk (Fintvätt/Siden) Kortprogram ca 15 minuter, för lätt nedsmutsad tvätt och grundlig sköljning (fyll inte på tvättmedel) Super C 1 kg Extraprogram Rinse (Sköljning), Spin (Centrifugering), Empty (Urpumpning) Programmen är tidsoptimerade för lätt nedsmutsade textilier. För starkt nedsmutsad tvätt, välj extrafunktionen (Fläckar). *För tvätt med max. tvättmängd, välj alltid extrafunktionen (Fläckar). Som Kortprogram oberoende av typ av tvätt lämpar sig - Easy-Care (Syntet) 40 C med max. centrifugvarvtal särskilt väl. Program utan förtvätt - fyll på tvättmedel i fack II, program med förtvätt - dela upp tvättmedlet på fack I och II. Siemens Electrogeräte GmbH Carl-Wery-Str München / Deutschland WS12X462BY WS10X462BY WS12X442BY 1009 / *455977* 7 Säkerhetsanvisningar Läs den här bruks- och uppställningsanvisningen samt all annan information som medföljer tvättmaskinen och följ anvisningarna. Spara dokumentationen för framtida bruk. Risk för elektriska stötar Livsfara Kvävningsrisk Förgiftningsrisk Explosionsrisk Risk för skador Förbrukningsvärden Dra i kontakten, aldrig i sladden! Var alltid torr om händerna när du sätter i eller dra ur kontakten. När du ska göra dig av med apparaten: Dra ur kontakten. Kapa nätsladden och ta bort den och kontakten. Förstör låset på luckan. Annars kan barn stänga sig inne. Låt inte barn leka med förpackningar, folie eller förpackningsdelar. Förvara tvätt- och sköljmedel oåtkomligt för barn. Tvätt som förbehandlats med lösningsmedel, t.ex. fläckborttagare/bensin kan leda till explosion. Skölj tvätten ordentligt för hand innan. Luckan kan bli mycket varm. Var försiktig när hett tvättvatten töms ut. Klättra inte på tvättmaskinen. Ta inte stöd mot den öppna luckan. Stick inte in handen i trumman om denna fortfarande roterar. Var försiktig om du öppnar tvättmedelslådan medan tvättmaskinen är i drift! Program Extrafunktion Tvättmängd Ström*** Vatten*** Programmets längd*** Cottons (Vit/Kulör) 40 ºC* (Fläckar) 4,5 kg 0,55 kwh 50 l 2:10 h Cottons Eco 60 ºC** 4,5 kg 0,76 kwh 40 l 2:15 h Cottons (Vit/Kulör) 90 ºC 4,5 kg 1,40 kwh 59 l 2:10 h Easy-Care (Syntet) 40 ºC** 2,5 kg 0,45 kwh 50 l 1:31 h Easy-Care (Syntet) 40 ºC** (även avsett för Kortprogram) - 2,5 kg 0,45 kwh 40 l 0:55 h Mix (Blandtvätt) 30 ºC - 2 kg 0,24 kwh 30 l 0:44 h Delicate/Silk (Fintvätt/Siden) 30 ºC - 2 kg 0,20 kwh 36 l 0:30 h Wool (Ylle) 30 ºC - 2 kg 0,20 kwh 30 l 0:40 h * Programinställning för kontroll och energimärkning enligt riktlinje 92/75/EEG. ** Programinställning för kontroll enligt EN Information för jämförelsekontroller: För att testa kontrollprogrammet, tvätta med max. tvättmängd och max. centrifugvarvtal. Som Kortprogram för kulörtvätt, välj programmet Easy-Care (Syntet) 40 C med max. centrifugvarvtal. ***Värdena varierar beroende på vattentryck, vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, tvättgodsets typ och mängd, hur smutsigt tvättgodset är, vilket tvättmedel som används, växlingar i nätspänningen och vilka extrafunktioner som är valda. Skötsel Före första tvättomgången Lägg inte i någon tvätt! Öppna vattenkranen och fyll på ca 1 liter vatten och sedan ½ mått tvättmedel i fack II. Sätt programväljaren på Easy-Care (Syntet) 60 C och tryck på (Start/Paus). Sätt programväljaren på Off (från) när programmet är slut. Utsidan och manöverpanelen Torka rent med en mjuk, fuktig trasa. Använd inte slipduk, svamp eller rengöringsmedel (för rostfritt stål). Avlägsna genast rester av tvättmedel och rengöringsmedel. Duscha aldrig tvättmaskinen med vatten. Rengör tvättmedelsfacket om det innehåller rester av tvätt- eller sköljmedel. 1. Dra ut och tryck ned insatsen. Ta ut hela utdragslådan. 2. Fäll upp skyddet. 3. Rengör med vatten och låt torka. 4. Stäng skyddet och haka i (cylindern på styrstiftet). 5. Skjut in tvättmedelsfacket på plats igen. Låt tvättmedelsfacket stå på glänt så att vattenrester får torka. Tvättrumman Låt luckan stå på glänt så att trumman får torka. Om det har bildats rostfläckar - använd ett rengöringsmedel utan tillsats av klor; använd aldrig stålull. Avkalkning Risk för elektriska stötar! Dra ur stickkontakten! Explosionsrisk! Inga lösningsmedel! Inget tvättgods får finnas i tvättmaskinen! Avkalka enligt anvisningarna från tillverkaren av avkalkningsmedlet. Är inte nödvändigt om du doserar tvättmedel enligt anvisningarna. Information i displayen beroende på modell F: 16 Stäng luckan ordentligt; tvätt kan vara fastklämd. F: 17 Öppna vattenkranen helt, tilloppsslangen vikt eller/klämd; rengör silen sidan 10, för lågt vattentryck. F: 18 Avloppspumpen igensatt; rengör avloppspumpen sidan 10. Avloppsslangen/-röret igensatt; rengör avloppsslangen på sifonen sidan 10. F: 21 Motorfel. Kontakta kundtjänst! F: 23 Vatten i golvtråget, maskinen är otät. Kontakta kundtjänst! 8 9 Underhåll Avloppspumpen Sätt programväljaren på Off (från). Dra ut elkontakten. 1. Fäll ned serviceluckan och ta loss den. 2. Skruva försiktigt på pumplocket tills tvättvattnet börjar rinna ut. Skruva åt pumplocket när serviceluckan är halvfull, och töm serviceluckan. Upprepa detta tills allt tvättvatten har runnit ut. 3. Skruva försiktigt av pumplocket (kvarvarande vatten) 4. Rengör pumphuset och pumplocket inuti (pumpvingarna ska kunna röra sig fritt). 5. Sätt tillbaka och dra åt pumplocket. 6. Sätt tillbaka serviceluckan och stäng den. För att undvika att oförbrukat tvättmedel kommer med i nästa tvätt: fyll på 1 liter vatten i fack II och starta programmet Empty (Urpumpning). Avloppsslang från sifonen Sätt programväljaren på Off (från). Dra ut elkontakten. 1. Lossa slangklämman och dra försiktigt ut avloppsslangen (det resterande vattnet). 2. Rengör avloppsslangen och sifonstutsen. 3. Sätt tillbaka avloppsslangen och säkra på anslutningsplatsen med en slangklämma. Filtret i vattenanslutningen Risk för elektriska stötar! Aqua-Stop-säkerhetsanordningen får inte doppas i vatten (innehåller elektrisk ventil). Reducera vattentrycket i tilloppsslangen: 1. Stäng vattenkranen! 2. Välj önskat program (utom Spin (Centrifugering)/ Empty (Urpumpning)). 3. Tryck på (Start/Paus). Låt programmet gå i ca 40 sekunder. 4. Sätt programväljaren på Off (från). Dra ur stickkontakten. Rengör filtret. 1. Beroende på modell: Ta bort slangen från vattenkranen. Rengör silen med en liten borste. och/eller på standardmodeller och Aqua-Secure: Ta bort slangen på maskinens baksida, ta bort silen med tång och rengör den. 2. Sätt tillbaka slangen och kontrollera att den är tät. Skållningsrisk! Låt tvättvattnet kallna! Stäng vattenkranen! 10 Vad ska jag göra om... Vatten strömmar ut Ingen vattentillförsel. Tvättmedlet spolas inte in. Det går inte att öppna luckan. Kontrollera att avloppsslangen sitter fast ordentligt/byt ev. till en ny slang. Dra åt tilloppsslangen ordentligt. (Start/Paus) har inte tryckts in? Är inte vattenkranen öppen? Är silen igensatt? Rengör silen sidan 10. Tilloppsslangen vikt/klämd? Säkerhetsfunktionen är aktiv. Vänta ca 2 minuter. Har (utan slutcentrifugering) valts? sidan 3,4.. Programmet startar inte. Har (Start/Paus) eller (Färdig om)- tid valts? Har du stängt luckan? Tvättvattnet pumpas inte ut. Har (utan slutcentrifugering) valts? sidan 3,4. Rengör avloppspumpen sidan 10. Rengör avloppsröret och/eller avloppsslangen. Du ser inget vatten i Inget fel - vattnet befinner sig så långt ned att du inte ser det. trumman under tvättning. Tvätten blev inte ordentligt centrifugerad. Fördela små och stora tvättplagg i trumman. Har (Skrynkelskydd) valts? sidan 5. För litet varvtal? sidan 5. Maskinen börjar Inget fel - maskinens system för kontroll av obalans utjämnar centrifugera flera gånger. obalansen i trumman. Vatten kvar i tvättmedelsfacket. Det luktar inuti tvättmaskinen. Skum väller ut från tvättmedelslådan Kraftigt buller, vibrationer och "vandring" vid centrifugering. Displayen/ kontrollamporna fungerar inte under tvättning. Programförloppet är längre än vanligt. Rester av tvättmedel i tvätten. Inget fel - tvättmedlets effekt påverkas inte. Rengör ev. insatsen sidan 9. Kör programmet Cottons (Vit/Kulör) 90 C utan tvätt. Använd tvättmedel. Används för mycket tvättmedel? Om det kommer skum ur tvättmedelsfacken: Blanda en matsked sköljmedel med ½ liter vatten och häll i fack II (Inte med friluftskläder och duntextilier!). Ta mindre mängd tvättmedel nästa gång. Sitter maskinfötterna fast? Sätt fast maskinfötterna Monteringsanvisningen. Är transportsäkringarna borttagna? Ta bort transportsäkringarna Monteringsanvisningarna. Strömavbrott? Har säkringarna gått? Koppla in/byt säkringar. Kontakta kundservice om störningen återkommer. Inget fel - maskinens system för kontroll av obalans utjämnar obalansen i trumman genom att fördela tvätten. Inget fel - skumkontrollsystemet är aktivt - en sköljning startas. Vissa fosfatfria tvättmedel innehåller olösliga rester. Välj Rinse (Sköljning) eller borsta av tvätten efteråt. Om ett fel inte kan avhjälpas automatiskt eller om tvättmaskinen behöver repareras: Sätt programväljaren på Off (från) och dra ut kontakten ur vägguttaget. Dra åt vattenkranen och kontakta kundtjänst Monteringsanvisningen. 11 Följ säkerhetsanvisningarna på sidan 8! Tvättmaskin Bruksanvisning Läs denna bruksanvisning och den separata monteringsanvisningen innan maskinen tas i drift för första gången! sv

3 Om tvättmaskinen Gratulerar - Ni har valt en modern högkvalitativ hushållsapparat från Siemens. Tvättmaskinen utmärker sig genom sin låga vatten- och energiförbrukning. Varje maskin som lämnar vår fabrik har genomgått noggranna funktionstester och kvalitetskontroller. Mer information på: Miljörikting avfallshantering Ta hand om förpackningen på miljövänligt sätt. Denna maskin är märkt enligt det europeiska direktivet 2002/96/EG om förbrukade elektroniska apparater (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för användning och omhändertagande av förbrukade apparater i hela EU. Avsedd användning endast för användning i ett hushåll, för tvättning av textilier som tål maskintvätt och handtvättbar ull i flytande tvättlösning, används med kallt kranvatten och med tvättmedel och andra medel som finns att köpa i handeln och som är lämpliga att användas i tvättmaskiner.. Låt inte barn utan uppsikt använda tvättmaskinen! Barn och personer som inte har läst anvisningarna får inte använda tvättmaskinen! Håll husdjur borta från tvättmaskinen! Förberedelser Tvättmaskinen måste vara monterad och ansluten på ett fackmässigt sätt. Inspektera tvättmaskinen Använd aldrig en tvättmaskin som uppvisar skador! Kontakta service! Sätt i stickkontakten Endast med torra händer! Håll bara i stickproppen! Öppna vattenkranen Innehåll Sidan Avsedd användning...1 Program...1 Välj program och anpassa...3 Tvättning...3/4 När tvätten är färdig...4 Individuella inställningar...5 Viktiga anvisning... 6 Programöversikt...7 Säkerhetsanvisningar...8 Förbrukningsvärden...8 Skötsel...9 Information i displayen...9 Underhåll Råd vid fel Miljövård/spartips Utnyttja den maximala mängden tvättgods för respektive program. Tvätta normalt smutsad tvätt utan förtvätt. Istället för Cottons (Vit/Kulör) 90 C: välj programmet Cottons Eco 60 C. Jämförbara resultat med betydligt lägre energiförbrukning. Dosera tvättmedlet enligt tillverkarens anvisningar och beroende på vattnets hårdhetsgrad. Om tvätten ska torkas i torktumlare efteråt - välj centrifugeringsvarvtal som anges i bruksanvisningen till torktumlaren. Program Detaljerad programöversikt sidan 7. Temperatur och centrifugeringsvarvtal kan ställas in individuellt beroende på valt program. Cottons (Vit/Kulör) Intensive Cottons Eco Easy-Care (Syntet) Mix (Blandtvätt) Delicate/ Silk (Fintvätt/Siden) Wool (Ylle) Rinse (Sköljning) Spin (Centrifugering) Empty (Urpumpning) Super 30 Super 15 Outdoor (Friluftskläder) Shirts/ Business (Skjortor) Easy-Care Plus (Syntet special) Slitstarka textilier Lättskötta textilier Olika tvättsätt Textilier som bör handtvättas Ull som kan handtvättas/maskintvättas Med tillhörande centrifugering Efter tvättgods som handtvättas av sköljvattnet vid (utan slutcentrifugering) Snabbprogram Snabbprogram Vind-, sport- och friluftstextilier sidan 6 strykfria skjortor Mörka textilier Fack II: tvättmedel för huvudtvätt, avhärdare, blekmedel, fläckborttagare Programväljare Med programväljaren kopplar man till och från maskinen samt väljer program. Den kan vridas åt båda håll. Fack : sköljmedel, stärkmedel Fack I: tvättmedel för förtvätt Statusfält / inställningsknappar - 90 C C (temp.) Stäl * (varv/min) 1-24h (Färdig om) Statusindikatorer Extraf Välj tvätt Prog Visa tvätt prog

4 Före första tvättomgången tvätta en omgång utan tvätt sidan 9. Sortera och lägg i tvättgodset Följ tillverkarens tvättråd! Läs tvättrådslappar. Sort, färg, smutsgrad och temperatur. Överskrid inte max. tvättmängd sidan 7. Följ råden från Viktiga anvisningar sidan 6! Lägg i stora och små tvättplagg! Stäng luckan. Se till att ingen tvätt kläms mellan luckan och gummitätningen. Fyll på tvätt- och behandlingsmedel Dosera enligt: tvättmängd, smutsgrad, vattnets hårdhet (fråga kommunen) och tillverkarnas anvisningar. Flytande tvättmedel fylls på i avsedd behållare och läggs i trumman. Var försiktig om du öppnar tvättmedelslådan medan tvättmaskinen är i drift! Späd tjockflytande sköljmedel och stärkmedel med vatten. Förhindrar igensättning. Tvättning Tvättmedelslåda med facken I, II, Trumma Manöverpanel Påfyllningslucka Ta ut tvättgodset Öppna luckan och ta ut tvättgodset. Om (utan slutcentrifugering) är aktivt: sätt programväljaren på Empty (Urpumpning) eller välj centrifugvarvtal. Tryck på (Start/Paus). Ta eventuellt bort främmande föremål - korrosionsrisk. Låt påfyllningsluckan för tvättgods och tvättmedelslådan vara öppna för att kvarvarande vatten ska kunna torka Stäng vattenkranen Behöver inte göras på Aqua-Stop-modeller Se monteringsanvisningen. Frånkoppling Sätt programväljaren på Off (från). unktioner Start/ Paus Välja och anpassa program Extrafunktioner och inställningsknappar individuella inställningar, sidan 5. 1 Programmet är slut när (Start/Paus) blinkar och displayen visar -0-. Avbryt programmet l in temperaturen ( = kallt) centrifugvarvtal (* efter modell) eller (utan slutcentrifugering, godset ligger kvar i sista sköljvattnet) rammet slutar efter... Tryck på (Start/Paus) Alla knappar är beröringskänsliga. Det räcker att röra vid dem! Om man berör inställningsknapparna en längre tid går man automatiskt igenom de olika alternativen! 2 Servicelucka Tvättning 3 I program med hög temperatur: Kyl ner tvätten: välj Rinse (Sköljning). Tryck på (Start/Paus). I program med låg temperatur: Välj Spin (Centrifugering) eller Empty (Urpumpning). Tryck på (Start/Paus). Byt program om Om du har valt fel program: Ställ in programmet på nytt. Tryck på (Start/Paus). r programstegen: ning, sköljning, centrifugering, programmets längd, återstående ramtid (-0-) 3 4

5 Individuella inställningar Inställningsknappar Före start och under programmet kan man ändra centrifugvarvtal och temperatur. Resultaten är beroende av hur långt programmet gått. C (Temperatur) Tvättemperaturen kan ändras. Max. temperatur beror på respektive program. (Centrifugvarvtal, Varv/min) Centrifugvarvtalet kan ändras. Max. centrifugvarvtal beror på modell och respektive program. (Färdig om) När man väljer program visas programmets längd. Programstarten kan ställas in med fördröjning. Färdig om-tiden kan ställas in till max 24h. Tryck på knappen (Färdig om) tills önskat antal timmar visas (h=tim.). Tryck på (Start/Paus). Extrafunktioner även programöversikt, sida 7 (Fläckar) (Förtvätt) (Skrynkelskydd) (Extra sköljning) (Start/Paus) För att starta och avbryta ett program. Signal 1. Aktivera inställningsläget för signalvolym Förlängd tvättid för starkt nedsmutsad tvätt eller tvättar med maximal tvättmängd Programöversikt, sidan 7. För starkt nedsmutsad, slitstark tvätt, t.ex. bomull och linne. Förtvätt vid 30 C. Speciell centrifugering med skrynkelskydd. Skonsam slutcentrifugering - efteråt är tvätten något våtare. Extra sköljning. För områden med mycket mjukt vatten eller för bättre sköljresultat. sätt på 1 steg åt höger Håll intryckt + 1 steg åt höger, släpp upp Viktiga anvisningar Så är du snäll mot tvätt och tvättmaskin Töm alla fickor. Avlägsna metallföremål (t.ex. gem). Lägg ömtålig tvätt i nätpåse/örngott (strumpor, gardiner, bygelbehåar). Dra igen blixtlås, knäpp ihop påslakan. Borsta bort sand ur fickor och byxuppslag. Ta bort gardinkrokar eller lägg gardinerna i nätpåse/örngott. Sortera efter hur smutsig tvätten är Tvätta helt nya plagg separat. lätt Förtvätta inte. Förbehandla fläckar vid behov. Välj extrafunktionen (Fläckar). stark Lägg in en liten tvättmängd; förtvätt. Förbehandla fläckar vid behov. Välj extrafunktionen (Fläckar). Blötläggning Lägg i tvättgods av samma färg. Dosera tvättmedlet enligt tillverkarens anvisningar i fack II. Sätt programväljaren på Cottons (Vit/Kulör) 30 C och tryck på (Start/Paus). När ca 10 minuter har gått: tryck på (Start/Paus), för att pausa programmet. Tryck på (Start/Paus) igen efter önskad blötläggningstid, för att fortsätta programmet eller ändra det. Stärkning Tvättgodset ska inte behandlas med sköljmedel. Stärkning med flytande stärkelse är möjlig i alla tvättprogram. Dosera enligt tillverkarens anvisningar i sköljfacket (rengör vid behov). Färgning/blekning Färga endast normala mängder. Salt kan angripa rostfritt stål! Följ färgtillverkarens anvisningar! Blekning av tvätt får inte göras i maskinen! Outdoor (Friluftskläder) Tvättgodset får inte behandlas med sköljmedel. Specialtvättmedel säljs i sportfackhandeln. Dosera enligt tillverkarens anvisningar. Specialtvättmedel för friluftstextilier i facket II. Sätt programväljaren på Outdoor (Friluftskläder). Välj temperatur och tryck på (Start/Paus). Knappsignaler Anvisningssignaler 2. Ställ in volymen för... Inställning av volym * direkt 1 steg åt höger Inställning av volym * sätt på Tryck ev. flera gånger på * 5 6

6 Programöversikt Se tabellen med förbrukningsvärden på sidan 8 och anvisningarna på sidan 6! Program C max. Typ av tvätt Extrafunktioner; anvisningar - 90 C Cottons (Vit/Kulör) (Fläckar), (Förtvätt), (Skrynkelskydd), (Extra sköljning) slitstarka textilier, textilier som tål att kokas av bomull eller linne 4,5 kg* Intensive - 60 C Cottons Eco - 60 C Kortprogram ca 30 minuter, lämpligt för lätt nedsmutsad tvätt Super C 3 kg,,, Easy-Care (Syntet) - 60 C 2,5 kg*,,, ; Skrynkelskydd: endast lätt centrifugering, häng upp för dropptorkning strykfria skjortor av bomull, linne, syntetfiber eller - 60 C Shirts/ Business (Skjortor),,, ; olika sorters tvätt kan tvättas tillsammans Mix (Blandtvätt) - 40 C Textilier av bomull eller lättskötta textilier,,, ; reducerad sköljning och slutcentrifugering Mörka textilier av bomull och mörka, lättskötta textilier - 40 C Easy-Care Plus (Syntet special) 2 kg extra skonsamt tvättprogram för att förhindra att tvättgodset krymper. Programmet har längre pauser (textilierna får vila i tvättlösningen) hand och maskintvättbara textilier av ylle eller ullblandning Wool (Ylle) - 40 C,, ; reducerad slutcentrifugering i intervall Väder-, sport- och friluftstextilier, även med klimatskyddsmembran - 40 C Outdoor (Friluftskläder),,, : ingen centrifugering mellan sköljningarna för ömtåliga, tvättbara textilier som siden, satin, syntetmaterial eller sammansatta tyger (t.ex. gardiner) - 30 C Delicate/ Silk (Fintvätt/Siden) Kortprogram ca 15 minuter, för lätt nedsmutsad tvätt och grundlig sköljning (fyll inte på tvättmedel) Super C 1 kg Extraprogram Rinse (Sköljning), Spin (Centrifugering), Empty (Urpumpning) Programmen är tidsoptimerade för lätt nedsmutsade textilier. För starkt nedsmutsad tvätt, välj extrafunktionen (Fläckar). *För tvätt med max. tvättmängd, välj alltid extrafunktionen (Fläckar). Som Kortprogram oberoende av typ av tvätt lämpar sig - Easy-Care (Syntet) 40 C med max. centrifugvarvtal särskilt väl. Program utan förtvätt - fyll på tvättmedel i fack II, program med förtvätt - dela upp tvättmedlet på fack I och II. Siemens Electrogeräte GmbH Carl-Wery-Str München / Deutschland WS12X462BY WS10X462BY WS12X442BY 1009 / *455977* 7 Säkerhetsanvisningar Läs den här bruks- och uppställningsanvisningen samt all annan information som medföljer tvättmaskinen och följ anvisningarna. Spara dokumentationen för framtida bruk. Risk för elektriska stötar Livsfara Kvävningsrisk Förgiftningsrisk Explosionsrisk Risk för skador Förbrukningsvärden Dra i kontakten, aldrig i sladden! Var alltid torr om händerna när du sätter i eller dra ur kontakten. När du ska göra dig av med apparaten: Dra ur kontakten. Kapa nätsladden och ta bort den och kontakten. Förstör låset på luckan. Annars kan barn stänga sig inne. Låt inte barn leka med förpackningar, folie eller förpackningsdelar. Förvara tvätt- och sköljmedel oåtkomligt för barn. Tvätt som förbehandlats med lösningsmedel, t.ex. fläckborttagare/bensin kan leda till explosion. Skölj tvätten ordentligt för hand innan. Luckan kan bli mycket varm. Var försiktig när hett tvättvatten töms ut. Klättra inte på tvättmaskinen. Ta inte stöd mot den öppna luckan. Stick inte in handen i trumman om denna fortfarande roterar. Var försiktig om du öppnar tvättmedelslådan medan tvättmaskinen är i drift! Program Extrafunktion Tvättmängd Ström*** Vatten*** Programmets längd*** Cottons (Vit/Kulör) 40 ºC* (Fläckar) 4,5 kg 0,55 kwh 50 l 2:10 h Cottons Eco 60 ºC** 4,5 kg 0,76 kwh 40 l 2:15 h Cottons (Vit/Kulör) 90 ºC 4,5 kg 1,40 kwh 59 l 2:10 h Easy-Care (Syntet) 40 ºC** 2,5 kg 0,45 kwh 50 l 1:31 h Easy-Care (Syntet) 40 ºC** (även avsett för Kortprogram) - 2,5 kg 0,45 kwh 40 l 0:55 h Mix (Blandtvätt) 30 ºC - 2 kg 0,24 kwh 30 l 0:44 h Delicate/Silk (Fintvätt/Siden) 30 ºC - 2 kg 0,20 kwh 36 l 0:30 h Wool (Ylle) 30 ºC - 2 kg 0,20 kwh 30 l 0:40 h * Programinställning för kontroll och energimärkning enligt riktlinje 92/75/EEG. ** Programinställning för kontroll enligt EN Information för jämförelsekontroller: För att testa kontrollprogrammet, tvätta med max. tvättmängd och max. centrifugvarvtal. Som Kortprogram för kulörtvätt, välj programmet Easy-Care (Syntet) 40 C med max. centrifugvarvtal. ***Värdena varierar beroende på vattentryck, vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, tvättgodsets typ och mängd, hur smutsigt tvättgodset är, vilket tvättmedel som används, växlingar i nätspänningen och vilka extrafunktioner som är valda. 8

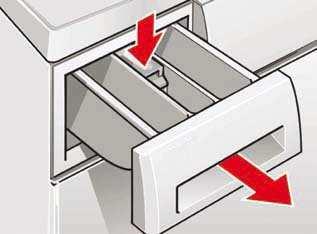

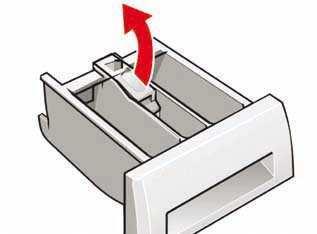

7 Skötsel Före första tvättomgången Lägg inte i någon tvätt! Öppna vattenkranen och fyll på ca 1 liter vatten och sedan ½ mått tvättmedel i fack II. Sätt programväljaren på Easy-Care (Syntet) 60 C och tryck på (Start/Paus). Sätt programväljaren på Off (från) när programmet är slut. Utsidan och manöverpanelen Torka rent med en mjuk, fuktig trasa. Använd inte slipduk, svamp eller rengöringsmedel (för rostfritt stål). Avlägsna genast rester av tvättmedel och rengöringsmedel. Duscha aldrig tvättmaskinen med vatten. Rengör tvättmedelsfacket om det innehåller rester av tvätt- eller sköljmedel. 1. Dra ut och tryck ned insatsen. Ta ut hela utdragslådan. 2. Fäll upp skyddet. 3. Rengör med vatten och låt torka. 4. Stäng skyddet och haka i (cylindern på styrstiftet). 5. Skjut in tvättmedelsfacket på plats igen. Låt tvättmedelsfacket stå på glänt så att vattenrester får torka. Tvättrumman Låt luckan stå på glänt så att trumman får torka. Om det har bildats rostfläckar - använd ett rengöringsmedel utan tillsats av klor; använd aldrig stålull. Avkalkning Risk för elektriska stötar! Dra ur stickkontakten! Explosionsrisk! Inga lösningsmedel! Inget tvättgods får finnas i tvättmaskinen! Avkalka enligt anvisningarna från tillverkaren av avkalkningsmedlet. Är inte nödvändigt om du doserar tvättmedel enligt anvisningarna. Information i displayen beroende på modell F: 16 Stäng luckan ordentligt; tvätt kan vara fastklämd. F: 17 Öppna vattenkranen helt, tilloppsslangen vikt eller/klämd; rengör silen sidan 10, för lågt vattentryck. F: 18 Avloppspumpen igensatt; rengör avloppspumpen sidan 10. Avloppsslangen/-röret igensatt; rengör avloppsslangen på sifonen sidan 10. F: 21 Motorfel. Kontakta kundtjänst! F: 23 Vatten i golvtråget, maskinen är otät. Kontakta kundtjänst! Underhåll Avloppspumpen Sätt programväljaren på Off (från). Dra ut elkontakten. 1. Fäll ned serviceluckan och ta loss den. 2. Skruva försiktigt på pumplocket tills tvättvattnet börjar rinna ut. Skruva åt pumplocket när serviceluckan är halvfull, och töm serviceluckan. Upprepa detta tills allt tvättvatten har runnit ut. 3. Skruva försiktigt av pumplocket (kvarvarande vatten) 4. Rengör pumphuset och pumplocket inuti (pumpvingarna ska kunna röra sig fritt). 5. Sätt tillbaka och dra åt pumplocket. 6. Sätt tillbaka serviceluckan och stäng den. För att undvika att oförbrukat tvättmedel kommer med i nästa tvätt: fyll på 1 liter vatten i fack II och starta programmet Empty (Urpumpning). Avloppsslang från sifonen Sätt programväljaren på Off (från). Dra ut elkontakten. 1. Lossa slangklämman och dra försiktigt ut avloppsslangen (det resterande vattnet). 2. Rengör avloppsslangen och sifonstutsen. 3. Sätt tillbaka avloppsslangen och säkra på anslutningsplatsen med en slangklämma. Filtret i vattenanslutningen Risk för elektriska stötar! Aqua-Stop-säkerhetsanordningen får inte doppas i vatten (innehåller elektrisk ventil). Reducera vattentrycket i tilloppsslangen: 1. Stäng vattenkranen! 2. Välj önskat program (utom Spin (Centrifugering)/ Empty (Urpumpning)). 3. Tryck på (Start/Paus). Låt programmet gå i ca 40 sekunder. 4. Sätt programväljaren på Off (från). Dra ur stickkontakten. Rengör filtret. 1. Beroende på modell: Ta bort slangen från vattenkranen. Rengör silen med en liten borste. Skållningsrisk! Låt tvättvattnet kallna! Stäng vattenkranen! och/eller på standardmodeller och Aqua-Secure: Ta bort slangen på maskinens baksida, ta bort silen med tång och rengör den. 2. Sätt tillbaka slangen och kontrollera att den är tät. 9 10

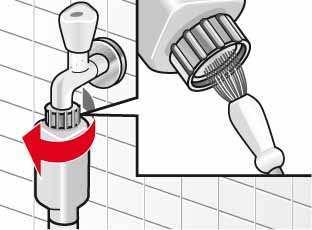

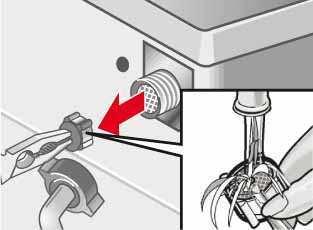

8 Vad ska jag göra om... Vatten strömmar ut Ingen vattentillförsel. Tvättmedlet spolas inte in. Det går inte att öppna luckan. Kontrollera att avloppsslangen sitter fast ordentligt/byt ev. till en ny slang. Dra åt tilloppsslangen ordentligt. (Start/Paus) har inte tryckts in? Är inte vattenkranen öppen? Är silen igensatt? Rengör silen sidan 10. Tilloppsslangen vikt/klämd? Säkerhetsfunktionen är aktiv. Vänta ca 2 minuter. Har (utan slutcentrifugering) valts? sidan 3,4.. Programmet startar inte. Har (Start/Paus) eller (Färdig om)- tid valts? Har du stängt luckan? Tvättvattnet pumpas inte ut. Har (utan slutcentrifugering) valts? sidan 3,4. Rengör avloppspumpen sidan 10. Rengör avloppsröret och/eller avloppsslangen. Du ser inget vatten i Inget fel - vattnet befinner sig så långt ned att du inte ser det. trumman under tvättning. Tvätten blev inte ordentligt centrifugerad. Fördela små och stora tvättplagg i trumman. Har (Skrynkelskydd) valts? sidan 5. För litet varvtal? sidan 5. Maskinen börjar Inget fel - maskinens system för kontroll av obalans utjämnar centrifugera flera gånger. obalansen i trumman. Vatten kvar i tvättmedelsfacket. Det luktar inuti tvättmaskinen. Skum väller ut från tvättmedelslådan Kraftigt buller, vibrationer och "vandring" vid centrifugering. Displayen/ kontrollamporna fungerar inte under tvättning. Programförloppet är längre än vanligt. Rester av tvättmedel i tvätten. Inget fel - tvättmedlets effekt påverkas inte. Rengör ev. insatsen sidan 9. Kör programmet Cottons (Vit/Kulör) 90 C utan tvätt. Använd tvättmedel. Används för mycket tvättmedel? Om det kommer skum ur tvättmedelsfacken: Blanda en matsked sköljmedel med ½ liter vatten och häll i fack II (Inte med friluftskläder och duntextilier!). Ta mindre mängd tvättmedel nästa gång. Sitter maskinfötterna fast? Sätt fast maskinfötterna Monteringsanvisningen. Är transportsäkringarna borttagna? Ta bort transportsäkringarna Monteringsanvisningarna. Strömavbrott? Har säkringarna gått? Koppla in/byt säkringar. Kontakta kundservice om störningen återkommer. Inget fel - maskinens system för kontroll av obalans utjämnar obalansen i trumman genom att fördela tvätten. Inget fel - skumkontrollsystemet är aktivt - en sköljning startas. Vissa fosfatfria tvättmedel innehåller olösliga rester. Välj Rinse (Sköljning) eller borsta av tvätten efteråt. Om ett fel inte kan avhjälpas automatiskt eller om tvättmaskinen behöver repareras: Sätt programväljaren på Off (från) och dra ut kontakten ur vägguttaget. Dra åt vattenkranen och kontakta kundtjänst Monteringsanvisningen. Följ säkerhetsanvisningarna på sidan 8! Tvättmaskin Bruksanvisning Läs denna bruksanvisning och den separata monteringsanvisningen innan maskinen tas i drift för första gången! sv 11
