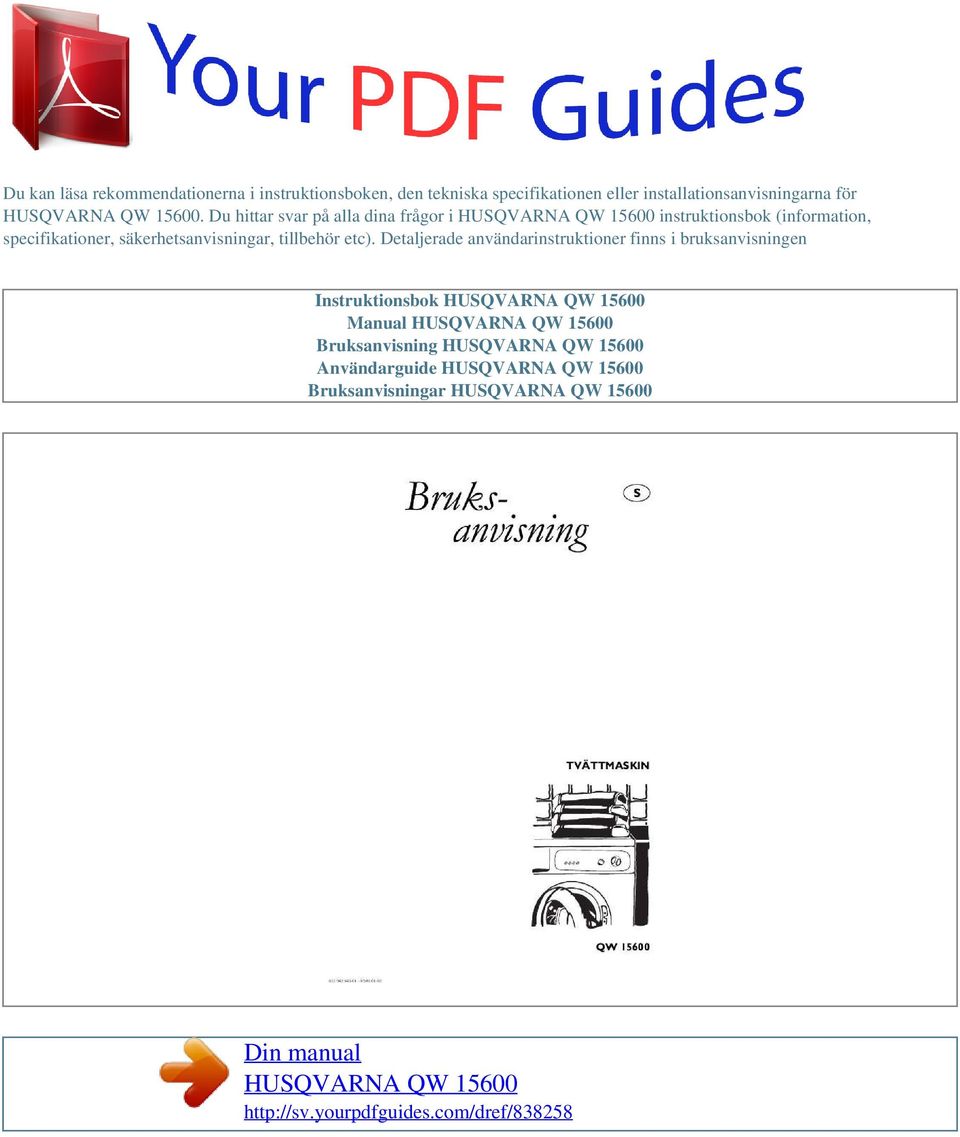

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för HUSQVARNA QW Du hittar svar på alla dina frågor i HUSQVARNA QW instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok HUSQVARNA QW Manual HUSQVARNA QW Bruksanvisning HUSQVARNA QW Användarguide HUSQVARNA QW Bruksanvisningar HUSQVARNA QW Din manual HUSQVARNA QW

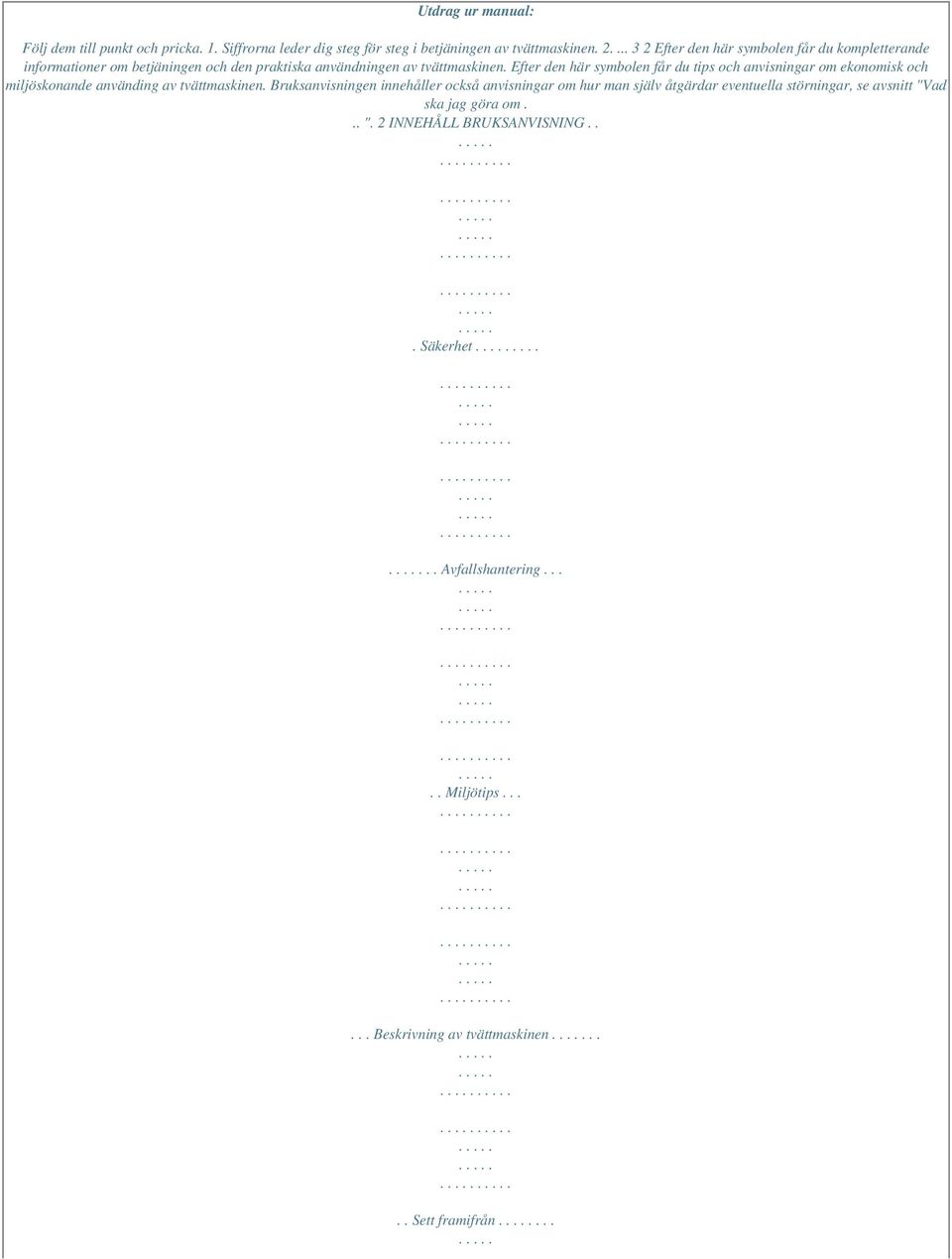

2 Utdrag ur manual: Följ dem till punkt och pricka. 1. Siffrorna leder dig steg för steg i betjäningen av tvättmaskinen Efter den här symbolen får du kompletterande informationer om betjäningen och den praktiska användningen av tvättmaskinen. Efter den här symbolen får du tips och anvisningar om ekonomisk och miljöskonande använding av tvättmaskinen. Bruksanvisningen innehåller också anvisningar om hur man själv åtgärdar eventuella störningar, se avsnitt "Vad ska jag göra om... ". 2 INNEHÅLL BRUKSANVISNING... Säkerhet Avfallshantering..... Miljötips Beskrivning av tvättmaskinen.... Sett framifrån...

3 Fack för tvätt- och sköljmedel.... Panel.... Programväljare..... Knappar för tillvalsprogram Förbrukningsvärden och tidsåtgång... Vattenskydd Aqua Control...

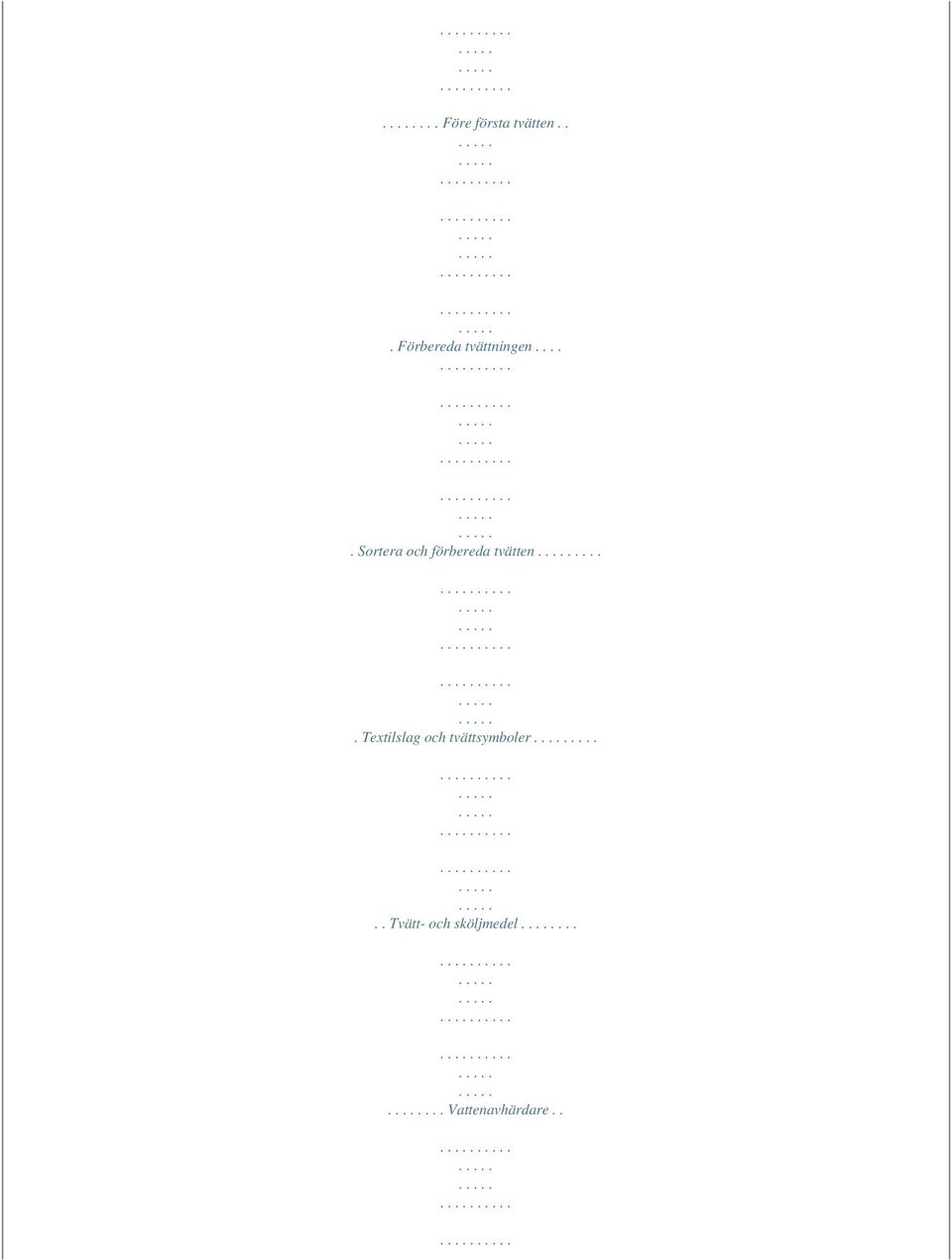

4 ... Före första tvätten... Förbereda tvättningen..... Sortera och förbereda tvätten..... Textilslag och tvättsymboler Tvätt- och sköljmedel Vattenavhärdare..

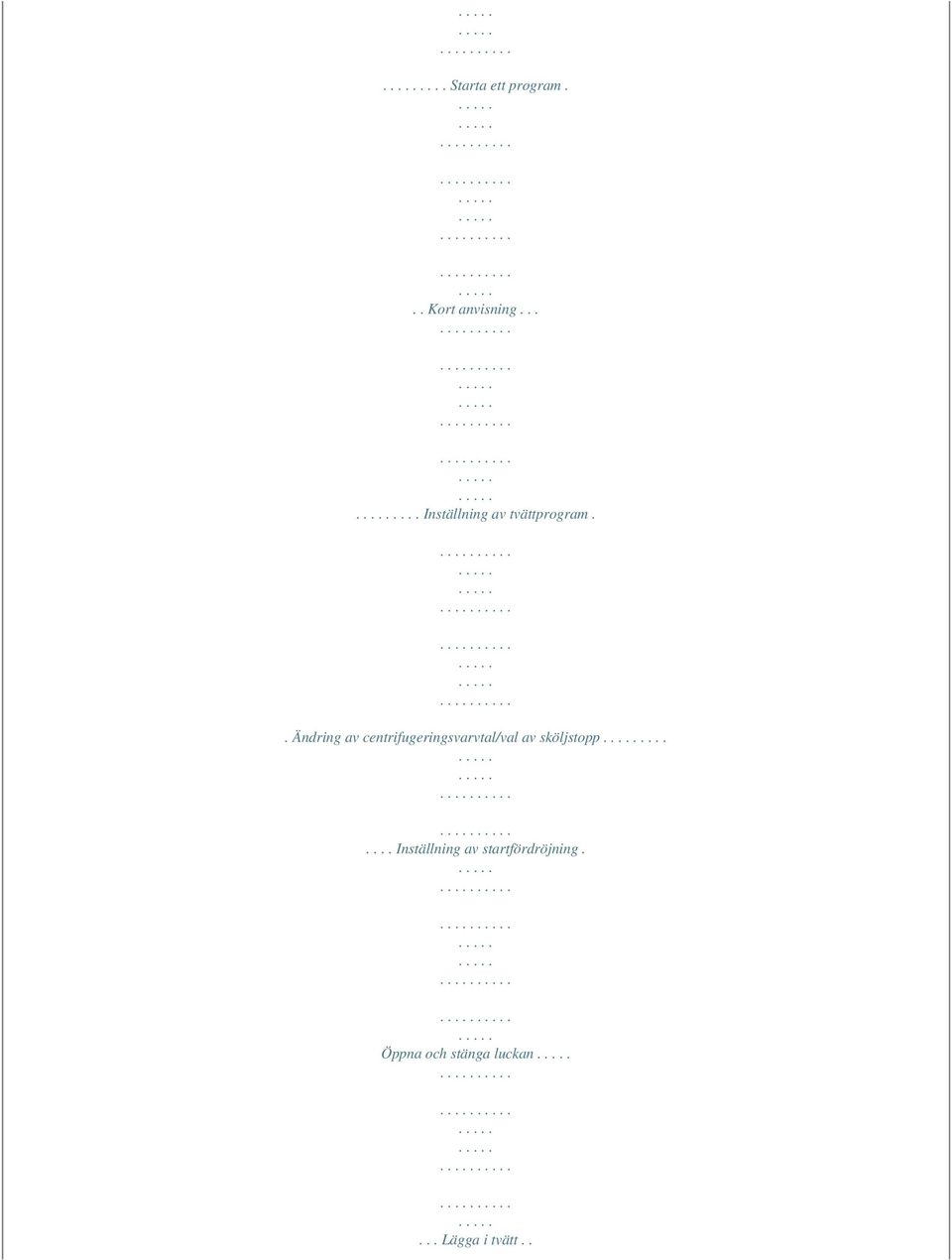

5 .... Starta ett program... Kort anvisning Inställning av tvättprogram.. Ändring av centrifugeringsvarvtal/val av sköljstopp Inställning av startfördröjning. Öppna och stänga luckan... Lägga i tvätt..

6 .. Påfyllning av tvätt-/sköljmedel.... Start av tvättprogram Tvättprogrammets förlopp... Ändring av tvättprogram.... Programmet är färdigt/ta ut tvätten. Programtabeller....

7 . Tvättning Separat blötläggning Separat sköljning..... Separat mjuksköljning/stärkning/impregnering. Separat centrifugering. Rengöring och skötsel....

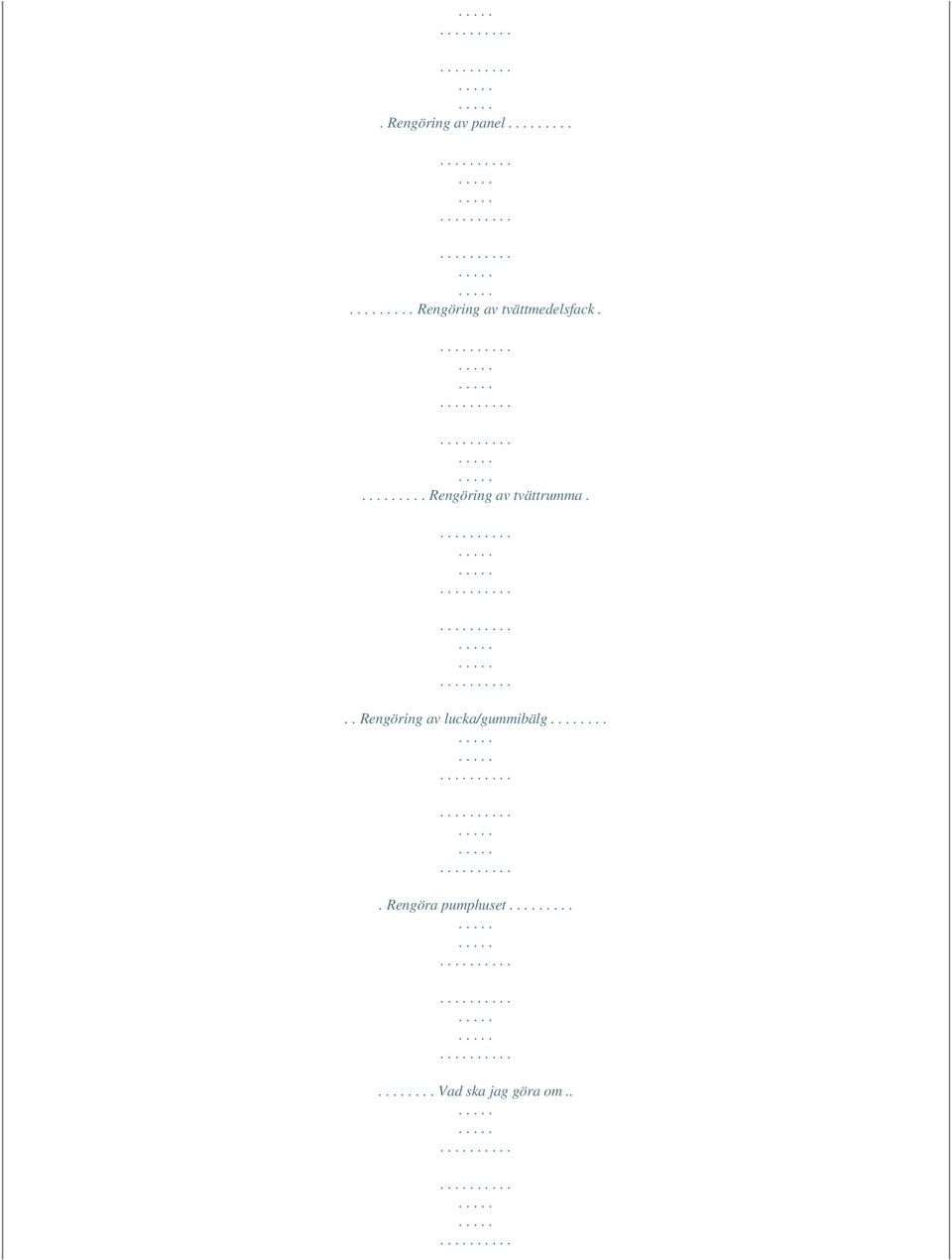

8 . Rengöring av panel Rengöring av tvättmedelsfack..... Rengöring av tvättrumma... Rengöring av lucka/gummibälg.... Rengöra pumphuset Vad ska jag göra om..

9 Åtgärdande av störning När du inte är nöjd med tvättresultatet... Nödtömma vatten.... Barnspärr..... Tekniska data /Mått Säkerhetsanvisningar för installationen.

10 .... Uppställning av maskinen.. Transportera maskinen..... Ta bort transportskydden.... Förbereda uppställningsplatsen... Uppställning på en betongsockel Uppställning på sviktande golv... Justera för ojämnheter i golvet...

11 . Elektrisk anslutning Vattenanslutning.... Tillåtet vattentryck.... Vattentillförsel Vattenavlopp.

12 .. Pumpningshöjder..... Inbyggnad under en bänkskiva... Bänkskiva med en höjd på 85 cm.. Bänkskiva med en höjd på 90 cm eller högre... GARANTI/KONSUMENTKONTAKT Konsumentköp EHL... Din manual HUSQVARNA QW

13 .... Konsumentköp EHL Sverige Konsumentkontakt.. Sverige... SAKREGISTER.. SERVICE OCH RESERVDELAR.. 2 Avfallshantering Avfallshantering av förpackningsmaterial! Ta hand om förpackningen till din tvättmaskin p&arylletextilier och siden med skötselsymbolen ï (Handtvätt). BLÖTLÄGGNING Separat blötläggning i ca 20 minuter vid 30 C. Det valda tvättprogrammet kan väljas i anslutning till den. SKÖLJNING Separat sköljning, till exempel sköljning av handtvättade textilier (3 sköljningar, flytande sköljmedel spolas in vid den sista sköljningen från

14 tvättmedelsfacket æ och centrifugering). STÄRKNING Separat stärkning, separat mjuksköljning, separat impregnering av fuktig tvätt (1 sköljning, flytande sköljmedel spolas in från tvättmedelsfacket æ och centrifugering). TÖMNING Pumpar ur vattnet efter ett sköljstopp (utan centrifugering). 3 Sköljstopp innebär att: tvätten blir liggande i det sista sköljvattnet utan att centrifugeras. CENTRIFUGERING Pumpar ur vattnet efter ett sköljstopp och centrifugerar, respektive separat centrifugering av handtvättad tvätt. MINIPROGRAM Ett ca 30 minuter långt specialprogram vid 30 C för kort genomtvättning av textilier, som till exempel sportkläder som burits en gång. 9 Knappar för tillvalsprogram Knapparna för tillval är till för att anpassa tvättprogrammet efter hur smutsig tvätten är. Tillvalsprogrammen är inte nödvändiga vid normalt smutsad tvätt. FÖRTVÄTT Förtvättar vid ca 30 C före det automatiskt följande huvudprogrammet, med mellancentrifugering vid VIT-/KULÖRTVÄTT, utan mellancentrifugering vid STRYKFRITT och FINTVÄTT. INTENSIV Behandlar kraftigt smutsad tvätt och tvätt med fläckar (fläcksalt spolas in tidsoptimerat under programförloppet). SNABBTVÄTT Förkortad huvudtvätt för lätt smutsad tvätt. EXTRASKÖLJNING Det går att ställa in en extra sköljning med den här knappen. 3 Om "Err" börjar blinka i multidisplayen när en tillvalsknapp trycks in, är tillvalet inte kombinerbart med det inställda tvättprogrammet. Nedanstående tabell visar möjliga kombinationer av tillvalsprogram till de olika tvättprogrammen: Tvättprogram temperatur (i C) VITTVÄTT/KULÖRTVÄTT E (energisparprogram) FÖRTVÄTT Möjliga tillvalsprogram INTENSIV INTENSIV1) INTENSIV1) INTENSIV1) SNABBTVÄTT1) SNABBTVÄTT SNABBTVÄTT1) SNABBTVÄTT SNABBTVÄTT1) SNABBTVÄTT EXTRASKÖLJNING EXTRASKÖLJNING EXTRASKÖLJNING EXTRASKÖLJNING EXTRASKÖLJNING EXTRASKÖLJNING EXTRASKÖLJNING - VITTVÄTT/KULÖRTVÄTT 95, 60, 50, 40 FÖRTVÄTT VITTVÄTT/KULÖRTVÄTT 30 STRYKFRITT 60, 50, 40 LÄTTSTRUKET 40 FINTVÄTT 40 FINTVÄTT 30 P HANDTVÄTT 30, KALLT MINIPROGRAM 30 FÖRTVÄTT FÖRTVÄTT FÖRTVÄTT FÖRTVÄTT FÖRTVÄTT - 1) Det går att välja antingen SNABBTVÄTT eller INTENSIV men inte båda samtidigt. 10 Förbrukningsvärden och tidsåtgång Värdena för de utvalda programmen i den nedanstående tabellen har fastställts efter standardiserade förhållanden. För normal hushållsdrift ger den ändå en god orientering. Programväljare/temperatur VITTVÄTT/KULÖRTVÄTT 95 VITTVÄTT/KULÖRTVÄTT 60 1) VITTVÄTT/KULÖRTVÄTT 40 STRYKFRITT 40 FINTVÄTT 30 P HANDTVÄTT 30 Tvättmängd i kg ,5 2,5 2 Vatten i liter Energi i kwh 1,70 0,94 0,60 0,50 0,30 0,20 Tidsåtgång i timmar och minuter ) Observera: Programinställning för ett test enligt EN Förbrukningsvärdena skiljer sig från de angivna värdena beroende på vattnets tryck, hårdhet och inloppstemperatur samt rumstemperatur, typ av och mängden tvätt, tvättmedel som används, svängningar i nätspänningen och valda tillvalsfunktioner. Vattenskydd Aqua Control Vid skador på den inre tilloppsslangen stängs den mekaniska ventilen vid vattenkranen så att inget mer vatten kan läcka ut. Om det läcker vatten på något annat ställe i maskinen pumpar tömningspumpen automatiskt ut det även då maskinen är avstängd. Det räcker att tvättmaskinen är ansluten till elnätet. Före första tvätten Kör maskinen en gång utan tvättgods (KULÖRTVÄTT 95, med halva tvättmedelsmängden). Då avlägsnas eventuella rester från tillverkningen inne i innertrumman och yttre vattenbehållaren. 11 Förbereda tvättningen Sortera och förbereda tvätten Sortera efter tvättsymboler och textilslag (se "Textilslag och tvättsymboler"). Töm fickorna. Ta bort metallföremål (gem, säkerhetsnålar osv.). Så här kan du undvika att tvätten skadas eller snor ihop sig: Stäng blixtlås, knäpp lakan och örngott, knyt lösa band - exempelvis på förkläden. Vänd ut och in på plagg som består av dubbelt tyg (sovsäck, anorak osv. ). Vänd stickade, kulörta textilier samt ylle och textilier med påsatta dekorationer ut och in. Tvätta små och ömtåliga plagg (babystrumpor, strumpbyxor, behåar osv.) i ett tvättnät, tvättpåse, en kudde med blixtlås eller i större strumpor. Behandla gardiner mycket försiktigt. Ta bort metallringar eller skarpa plastringar och lägg dem i ett nät eller en påse. Vi kan inte ta ansvar för eventuella skador. Tvätta inte kulör- och vittvätt tillsammans. Den vita tvätten kan missfärgas eller bli grå. Nya kulörta plagg innehåller ofta färgöverskott. Det är bäst att tvätta sådana plagg separat första gången. Din manual HUSQVARNA QW

15 Blanda små och stora plagg! Då förbättras tvätteffekten och tvätten fördelas bättre vid centrifugeringen. Luckra upp tvätten innan du stoppar in den i tvättmaskinen. Veckla ut plaggen innan du lägger dem i tvättmaskinen. Följ tvättanvisningarna "tvättas separat" och "tvättas flera gånger separat"! Textilslag och tvättsymboler Tvättsymbolerna hjälper till att välja rätt tvättprogram. Tvätten bör sorteras efter textilslag och tvättsymboler. På tvättsymbolerna anges alltid de maximala temperaturerna. Fintvätt ì Textilier som vadderade material, mikrofibrer, viskos, syntetmaterial och gardiner med denna tvättsymbol behöver en mycket skonsam behandling. För dessa textilslag är programmet FINTVÄTT lämpligt. Vittvätt ç Textilier i bomull och linne med denna tvättsymbol är mindre känsliga för mekanisk bearbetning och höga temperaturer. För detta textilslag är programmet VITTVÄTT/KULÖRTVÄTT lämpligt. Ylle, siden och särskilt omtålig tvätt 9ìï Textilier som ylle, blandmaterial med ylle och siden med dessa tvättsymboler är mycket känsliga för mekanisk bearbetning. För textilier av dessa slag lämpar sig programmet P HANDTVÄTT. Obs! Textilier med tvättsymbolen ñ (Tål ej vattentvätt!) får inte tvättas i tvättmaskin! Kulörtvätt è ë Textilier i bomull och linne med dessa tvättsymboler är mindre känsliga för mekanisk bearbetning. För dessa textilslag är programmet VITTVÄTT/KULÖRTVÄTT lämpligt. Strykfri tvätt ê í Textilier av behandlad bomull, blandmaterial med bomull, viskos och syntetmaterial med dessa tvättsymboler vill ha en mekaniskt mildare behandling. För dessa textilslag passar programmet STRYKFRITT/LÄTTSTRUKET. 12 Tvätt- och sköljmedel Vilka tvätt- och sköljmedel? Använd bara tvättoch sköljmedel som är avsedda för hushållstvättmaskin. Följ alltid tillverkarens anvisningar. 2 Hur mycket tvätt- och sköljmedel? Hur mycket medel som ska användas beror på: hur smutsig tvätten är vattnets hårdhetsgrad tvättmängden Följ tvätt- och sköljmedeltillverkarens rekommendationer för användning och dosering. Om tvättmedelstillverkaren inte angivit någon dosering för mindre tvättmängd, ta en tredjedel mindre mängd när maskinen är halvfylld och bara halv mängd (som rekommenderas för fylld maskin) vid minsta tvättmängd samt vid LÄTTSTRUKET. Vattenavhärdare Vid hårt eller mycket hårt vatten bör avhärdningsmedel användas. Följ tillverkarens anvisningar! Dosera sedan alltid tvättmedlet efter mjukt vatten. Kontakta ditt lokala vattenverk eller kommunen om du inte vet vattnets hårdhetsgrad på din ort. Vattnets hårdhet Hårdhetsgrad I - mjukt II - medelhårt III - hårt IV - mycket hårt 2 Eftersom avhärdningsmedlet spolas in före huvudtvättmedlet (föravhärdning av vattnet), räcker det med åttio procent av den mängd avhärdningsmedel som anges på förpackningen. Hårdhetsgrad i dh (tysk hårdhetsgrad) över 21 Hårdhet i mmol/l (millimol per liter) till 1,31 1,3-2,5 2,5-3,8 över 3,8 13 Starta ett program Kort anvisning Ett program körs i följande steg: 1. Ställ in ett tvättprogram: Ställ in program och temperatur med hjälp av programväljaren Ställ eventuellt in ett eller flera tillvalsprogram 2. Ändra eventuellt centrifugeringsvarvtalet/välj SKÖLJSTOPP. 3. Ställ eventuellt in STARTFÖRDRÖJNING. 4. Öppna luckan, lägg i tvätten. 5. Stäng luckan. 6. Fyll på tvätt-/sköljmedel. 7. Starta tvättprogrammet med START/PAUS-knappen. När tvättprogrammet är färdigt: Observera! Slutade programmet med sköljstopp, så kör TÖMNING eller CENTRIFUGERING innan du öppnar luckan. 8. Öppna luckan och ta ut tvätten. 9. Stäng av tvättmaskinen: Sätt programväljaren på FRÅN. Inställning av tvättprogram För lämpligt program, rätt temperatur och möjliga tillvalsprogram för den aktuella typen av tvätt, se "Programtabeller". 1. Vrid programväljaren till det önskade tvättprogrammet med den önskade temperaturen. I multidisplayen visas i antal minuter hur lång tid det inställda programmet normalt tar Välj eventuellt ett eller flera tillvalsprogram: Indikatorn för det valda tillvalsprogrammet tänds. Tryck på en annan knapp, om du vill välja något annat. Tryck in samma knapp en gång till för att välja bort det nyss valda. 14 Ändring av centrifugeringsvarvtal/val av sköljstopp Ändra eventuellt centrifugeringsvarvtalet för slutcentrifugeringen/välj SKÖLJSTOPP: Tryck på CENTRIFUGERINGS-knappen så många gånger som behövs, tills att lampan för det önskade centrifugeringsvarvtalet tänds. Vid inställningen "0" pumpas det sista sköljvattnet ut när programmet är färdigt, men tvätten centrifugeras inte. Trycker du in SKÖLJSTOPP-knappen, så stannar tvätten kvar i sista sköljvattnet. Den centrifugeras inte då. Om du inte ändrar centrifugeringsvarvtalet, så anpassas slutcentrifugeringen automatiskt till det valda tvättprogrammet. VITTVÄTT/KULÖRTVÄTT 1500 varv per minut STRYKFRITT/LÄTTSTRUKET 900 varv per minut FINTVÄTT 700 varv per minut P HANDTVÄTT 900 varv per minut MINIPROGRAM 700 varv per minut 3 Varvtalet för mellancentrifugeringen är beroende av det valda programmet och kan inte ändras. Inställning av startfördröjning Med STARTFÖRDRÖJNINGS-knappen kan du skjuta upp starten av ett tvättprogram med mellan 1 till 24 timmar. Tryck in STARTFÖRDRÖJNINGS-knappen så många gånger som behövs, tills att den önskade startfördröjningen visas i multidisplayen, det vill säga 12 h för en fördröjning av programstarten med 12 timmar. Din manual HUSQVARNA QW

16 Trycker du en gång till när 24 h visas, så upphävs startfördröjningen igen. Då visas 0 h och därefter det inställda tvättprogrammets gångtid (visas i timmar och minuter, till exempel 2.09). Den inställda startfördröjningen upphävs även när du vrider programväljaren till FRÅN. Öppna och stänga luckan Öppna: dra i luckans handtag. Stäng: tryck till luckan ordentligt. Lampan på luckan visar om luckan kan öppnas medan tvättmaskinen är på: Luckans lampa tänd släckt Möjligt att öppna luckan? nej ja När felkoden E40 blinkar i multidisplayen, och lamporna HUVUDTVÄTT och SLUT blinkar, har du försökt att starta ett tvättprogram, utan att lucken var riktigt stängd. Tryck då till luckan ordentligt och starta tvättprogrammet igen. 15 Lägga i tvätt Se "Programtabeller" för maximal tvättmängd. Anvisningar för rätt förberedelse av tvätten finns i "Sortera och förbereda tvätten". Sortera och förbered tvätten efter textilslag. Öppna luckan: dra i luckans handtag. Lägg i tvätten. Obs! Kläm inte fast några plagg när du stänger luckan! Textilierna och maskinen kan skadas! Stäng luckan ordentligt. Påfyllning av tvätt-/sköljmedel 3 Anvisningar om tvätt- och sköljmedel finns i avsnittet "Tvätt- och sköljmedel". 1. Dra ut tvättmedelsfacket fram till stoppet. 2. Fyll på tvätt-/sköljmedel. Fack för fläcksalt/-tabletter endast för tillvalsprogrammet INTENSIV Fläcksalt Fack för huvudtvättmedel i pulverform (Om du använder vattenavhärdare och darför behöver det högra facket för förtvätt-/ blötläggningsmedlet, så fyll på vattenavhärdaren tillsammans med huvudtvättmedlet i det vänstra facket.) Huvudtvättmedel (i pulverform) Flytande sköljmedel Fack för flytande sköljmedel (mjukmedel, formmedel, stärkelse) Observera! Fyll på högst upp till MAX-markeringen. Blanda ut tjockflytande medel upp till MAX-markeringen, med vatten. Lös upp stärkelse i pulverform. Fack för förtvättmedel/ blötläggningsmedel (endast för FÖRTVÄTT och BLÖTLÄGGNING) Förtvättmedel/ blötläggningsmedel eller vattenavhärdare eller för vattenavhärdare 3. Skjut in facket helt. 3 Vid användning av flytande tvättmedel/ tabletter: Fyll på doseringsbollen eller påsen för flytande tvättmedel eller tabletter som medföljer förpackningen. Följ anvisningarna på tvättmedelsförpackningen. 16 Start av tvättprogram 1. Kontrollera att vattenkranen är öppen. 2. Starta tvättprogrammet: Tryck på START/PAUSknappen. Tvättprogrammet startar direkt eller när den inställda tiden för startfördröjningen gått ut. 3 Luckan är inte riktigt stängd, när START/ PAUS-knappen tryckts in och felkoden E40 blinkar i multidisplayen, och lamporna för HUVUDTVÄTT och SLUT blinkar. Tryck då till luckan ordentligt och tryck en gång till på knappen START/PAUS. Vid inställd startfördröjning: Den inställda startfördröjningen går och i multidisplayen visas den återstående tiden fram till programstarten (alltid i hela timmar). Under den tiden kan du lägga i mer tvätt eller ändra respektive avbryta startfördröjningen. Lägga i mer tvätt: tryck in START/PAUS-knappen. Luckan går att öppna. Stäng sedan luckan och tryck in START/PAUS-knappen igen. Ändra eller avbryta startfördröjningen: Tryck på START/PAUS-knappen. Tryck in STARTFÖRDRÖJNINGEN så många gånger som behövs, tills att den önskade tiden visas. När programtiden visas (presentation i timmar och minuter, till exempel 2. 09) startar tvättprogrammet utan fördröjning. Tvättprogrammets förlopp Programförloppsindikering Programstegen som ska utföras visas i programförloppsindikeringen innan starten. Det aktuella programsteget visas under tvättprogrammets gång. Multidisplay Den resterande förväntade gångtiden (i timmar och minuter) visas hela tiden i multidisplayen ända tills att programmet är färdigt. 3 Den resterande gångtiden kan förlängas eller stå stilla en kort stund under tvättprogrammet, eftersom tvättprogrammet anpassar sig efter olika förutsättningar under tiden (till exempel typ av tvätt, tvättmängd, obalansavkänning vid centrifugering och vid specialsköljning). 17 Ändring av tvättprogram Ändra respektive avbryta ett program 1. Tryck på START/PAUS-knappen. 2. Vrid programväljaren till FRÅN. Tvättprogrammet har avbrutits. 3. Ställ in ett nytt tvättprogram, om så önskas. Vrid annars programväljaren till TÖMNING eller CENTRIFUGERING och tryck in START/PAUSknappen (vattnet pumpas ut alternativt tvätten centrifugeras först och vattnet pumpas ut efteråt). Ändring av centrifugeringsvarvtal Det går att ändra cetrifugeringsvarvtalet respektive ställa in SKÖLJSTOPP under tvättprogrammet. 1. Tryck på START/PAUS-knappen. 2. Ändra varvtalet med CENTRIFUGERINGSknappen eller tryck in SKÖLJSTOPP-knappen. 3. Tryck på START/PAUS-knappen igen. Tvättprogrammet fortsätter. 3 Tvättprogrammet kan avbrytas när som helst via START/PAUS-knappen och sedan startas igen via ett nytt knapptryck. Du kan ändra tvättprogrammet endast när programväljaren först har vridits till FRÅN. Val av tillvalsprogram Det går att välja till tillvalsprogrammen SNABBTVÄTT, INTENSIV respektive EXTRASKÖLJNING efter programstarten, under förutsättning att de är kombinerbara med det valda tvättprogrammet. 1. Tryck på START/PAUS-knappen. 2. Tryck på en av knapparna SNABBTVÄTT, INTENSIV eller EXTRASKÖLJNING. 3. Tryck på START/PAUS-knappen igen. Tvättprogrammet fortsätter. Programmet är färdigt/ta ut tvätten Lampan SLUT på programförloppsindikatorn tänds när ett tvättprogram är färdigt. Om SKÖLJSTOPP valts, blinkar lampan ovanför START/PAUS-knappen. Din manual HUSQVARNA QW

17 1. Pumpa först ut vattnet efter ett sköljstopp: Tryck antingen på START/PAUS-knappen (vattnet pumpas ut och tvätten centrifugeras enligt det pågående programmet; centrifugeringsvarvtalet kan även ändras medan centrifugeringen pågår genom att trycka en gång till på START/PAUS-knappen), eller vrid programväljaren till TÖMNING och tryck in START/PAUS-knappen (vattnet pumpas ut utan centrifugering), eller vrid programväljaren till CENTRIFUGERING, välj önskat centrifugeringsvarvtal och tryck in START/PAUS-knappen (vattnet pumpas ut och tvätten centrifugeras normalt). Lampan SLUT på programförloppsindikatorn tänds efter att det här programsteget avslutats. 2. Öppna luckan. Luckan kan öppnas så snart som lampan på luckan slocknat. 3. Ta ut tvätten. 4. Vrid programväljaren till FRÅN. 5. Dra efter tvättningen ut tvättmedelsfacket något, så att det kan torka. av panelen med en fuktig trasa. Dra ut tvättmedelsfacket fram till stoppet. 2. Ta bort tvättmedelsfacket med ett kraftigt ryck. 3. Ta ut insatsen ur det mellersta facket. 4. Rengör insatsen under rinnande vatten. 5. går enklast med en flaskborste. 6. Rengör inte ädelstålstrumman med syrahaltiga avkalkningsmedel, klor- eller järnhaltiga skurmedel eller stålull. Kontakta vår konsumentkontakt om du har frågor. Ta bort eventuella rostfläckar på trumman med ett putsmedel för ädelstål. Rengöring av lucka/gummibälg Kontrollera regelbundet om det finns avlagringar eller skräp i gummibälgen bakom luckan och ta i så fall bort det. 22 Rengöra pumphuset Gem, spikar och liknande som kan ha följt med tvätten och hamnat i tvättmaskinen, blir liggande i pumphuset. På sådana föremål kan ludd o. dyl. fastna, vilket kan täppa till pumphuset. Därför bör du rengöra pumphuset minst en gång om året. Varning! Stäng av tvättmaskinen och dra ut stickkontakten (eller skruva ur proppen i elcentralen) innan pumphuset vatten kan rinna ut. 3. Skruva ut locket till pumphuset moturs och dra ut det Ta bort eventuellt skräp från pumphuset. 5. Sätt tillbaka in START/PAUS-knappen efter att felet åtgärdats. Kontakta service om felkoden visas på ut säkringen START/PAUSknappen intryckt, tills att programmet luckan ordentligt, tills att du hör att den hakat i. Starta programmet igen. Öppna vattenkranen. Starta programmet igen. Stäng av tvättmaskinen. Stäng vattenkranen. Dra ut vattenkranen, reparera den vid Luckan är inte riktigt stängd. HUVUDTVÄTT, SLUT och START/PAUS blinkar. Vattenkranen är stängd. Felkoden E10 blinkar i blinkar. Det kommer inget vatten. Vattenkranen är igenkalkad eller defekt. "Err" blinkar i multidisplayen när en knapp trycks påverkar inte tvättmedlet exakt enligt tillverkarens anvisningar. Skruva fast tilloppsslangen. Kontrollera avloppsslangen och byt ut den vid behov. Stäng locket ordentligt. Avbryt programmet, ta bort tvätten från luckan. Starta programmet på kunde inte pumpas ut helt och hållet före centrifugeringen, eftersom utloppsslangen är vikt eller tömningspumpen är igensatt. Du har antagligen hällt i för mycket tvättmedel. Tilloppsslangens anslutningar läcker. Avloppsslangen läcker. Locket till tömningspumpen har inte stängts ordentligt. Det har fastnat tvätt i luckan. Huvudtvättens tvättvatten skummar väldigt mycket. Det rinner fram vatten under tvättmaskinen. Nödtömningsslangen är inte ordentligt tillsluten eller läcker. Tvättmaskinens tömningspumpen går hela tiden, även när tvättmaskinen är Översvämningsskyddet avstängd. Tvättmaskinen Aqua Control har löst ut. reagerar inte längre på programinställningar. Lampan START/PAUS blinkar. Stäng vattenkranen. Vrid programväljaren till FRÅN. Dra ut stickkontakten. Ring service. Sköljmedlet har inte spolats Insatsen i facket för sköljmedel är inte Rengör tvättmedelsfacket, sätt fast ned, facket æ för sköljmefastsatt på rätt sätt eller igensatt. insatsen ordentligt. del är fullt med vatten. Överskrid inte den maximala tvättmängden (se Programtabeller). Välj programmet LÄTTSTRUKET vid lättstrukna textilier. Räta ut den. Tvätten är mycket skrynklig. Du lade troligtvis i för mycket tvätt. Avloppsslangen är vikt. Den maximala pumphöjden (utloppsfelkoden E20 blinkar i multi- höjd 1m från nivån där tvättmaskinen Kontakta service. displayen. Lamporna står) överskrids. SKÖLJNING och SLUT blinstäng av tvättmaskinen, dra ut stickkonkar. Tömningspumpen är igensatt. takten och rengör tömningspumpen (se Vattnet pumpas inte ut. avsnitt "Rengöring av tömningspump"). Vid vattenlås: vattenlåset är igensatt. Lampan ALARM blinkar. Tömningspumpen är igensatt. Rengör vattenlåset. Stäng av tvättmaskinen, dra ut stickkontakten och rengör tömningspumpen (se avsnitt "Rengöring av tömningspump"). 25 Problem Möjlig orsak Åtgärd Vänta tills att lampan på luckan slocknat. Luckan går inte att öppna när maskinen är påslagen. Luckan är låst på grund av hög vattennivå eller hög temperatur (lampan på luckan är tänd). Om det ändå är nödvändigt att öppna luckan: Vrid programväljaren till FRÅN. Vrid programväljaren till TÖMNING. Tryck på START/PAUS-knappen. När vattnet har pumpats ut går det att öppna luckan. Programmet fortsätter när strömmen kommer tillbaka. Eventuell avstängning av strömmen Strömavbrott under ett från elleverantörens sida tvättprogram (alla lampor är (luckan är låst i ca 2 minuter av säkersläckta). hetsskäl). Om tvätten ska tas ut under strömavbrottet: vrid programväljaren till FRÅN. Gör en nödtömning (se avsnitt "Genomförande av nödtömning"). Din manual HUSQVARNA QW

18 Efter ca 2 minuter kan luckan öppnas genom att dra i handtaget. Öppna vattenkranen helt. Stäng vattenkranen. Skruva av tilloppsslangen från vattenkranen och från maskinen och rengör silarna. Sköljresultatet påverkas inte negativt, använd eventuellt flytande tvättmedel. Vattenkranen är inte helt öppen. Det fastnar tvättmedelsrester i tvättmedelsfacket. Silen i tilloppsslangens anslutningar vid vattenkranen eller maskinen är igensatt. Det beror förmodligen på att tvättmedlet har hög silikathalt. Sköljvattnet är grumligt. När du inte är nöjd med tvättresultatet När tvätten är grå och det finns kalkavlagringar i trumman. Du har använt för lite tvättmedel. Du har inte använt rätt tvättmedel. Du har inte förbehandlat vissa smutsfläckar. Program eller temperatur har inte ställts in rätt. När du använt modultvättmedel har de olika komponenterna inte använts i rätt proportion. När det finns skum kvar efter sista sköljningen Moderna tvättmedel kan även under sista sköljningen ge upphov till skum. Tvätten är ändå tillräckligt sköljd. När det finns vita tvättmedelsrester på tvätten Det är fråga om olösliga beståndsdelar i moderna tvättmedel. Det är inte en effekt av otillräcklig sköljeffekt. Skaka av eller borsta bort Du har tvättat vid för för brännskador! Låt tvättvattnet svalna före nödtömningsslangen från fästet. 4. Ställ under ett uppsamlingskärl. rinner ut. Beroende på mängden tvättvatten kan det vara nödvändigt att tömma uppsamlingskärlet flera gånger. Stäng nödtömningsslangen med pluggen under tiden du tömmer kärlet. När tvättvattnet runnit ut helt och hållet: 6. Skjut in pluggen ordentligt i nödtömningsslangen och skruva fast den medurs. 7. Lägg tillbaka nödtömningsslangen och haka fast den i fästet igen. 8. Sätt tillbaks luckan i maskinsockeln och stäng den. 27 Barnspärr När barnspärren är aktiverad kan du inte stänga luckan eller starta några program. Aktivera barnspärr: Vrid knappen (på luckans insida) medurs med hjälp av ett mynt till stoppet. 1 Varning! Knappen får inte vara intryckt efter inställningen, då är barnspärren inte aktiverad! Knappen måste vara ute som du ser på bilden. Ta bort barnspärren: Vrid knappen moturs till stopp. 28 UPPSTÄLLNINGS- OCH ANSLUTNINGSANVISNING Tekniska data /Mått Höjdjustering Tvättmängd (beroende på program) Användningsområde Centrifugeringsvarvtal Vattentryck ca +10/-6mm max. 5kg hushåll se typskylt 1-10bar (=10100N/cm2 =0,11,0MPa) (mått i mm) Säkerhetsanvisningar för installationen Luta inte tvättmaskinen framåt eller åt höger sida (sett framifrån). Elektriska komponenter kan bli våta! Se efter så att tvättmaskinen inte är transportskadad. Du får absolut inte ansluta en skadad maskin. Vänd dig till den som skött transporten om maskinen är skadad. Se till att alla delar av transportskydden är borttagna och att täcklocken är ditsatta på maskinen, se "Ta bort transportskydden". Annars kan maskinen skadas vid centrifugeringen eller skada annat i närheten. Sätt i stickkontakten i ett jordat vägguttag. Obs! Stickkontakten får bara användas i torra utrymmen. Förlängningskablar in till våtrum är inte tillåtet. Fast anslutning: Maskinen måste alltid vara fast ansluten i våtrum (t.ex. badrum och duschrum). Fast anslutning får bara utföras av behörig elektriker. Förvissa dig före starten om att den märkspänning och strömtyp som finns angiven på maskinens typskylt överensstämmer med nätspänningen och strömtypen på uppställningsplatsen. Storleken på säkringen (proppen) som krävs framgår också av typskylten. Nätanslutningskabeln får endast bytas ut av service eller av behörig elektriker. 29 Uppställning av maskinen Transportera maskinen Lägg inte tvättmaskinen på framsidan eller på höger sida (sett framifrån). Elektriska komponenter kan då bli våta. Transportera aldrig maskinen utan transportskydd. Ta inte bort transportskydden förrän maskinen står på uppställningsplatsen! Att transportera maskinen utan transportskydd kan orsaka skador på maskinen. Lyft aldrig maskinen i den öppna luckan eller i sockeln. Vid transport med säckkärra: Säckkärran får bara anbringas från sidan på maskinen. Säckkärrans lastkniv får inte vara längre än 24 cmannars kan den skadaflottörbrytaren för översvämningsskyddet i maskinens botten. Ta bort transportskydden Obs! Glöm inte ta bort transportskydden innan du startar maskinen! Förvara transportskyddens samtliga delar på säker plats. De kan behövas vid en senare transport (flyttning). 1. Öppna båda slangfästena på maskinens baksida och ta loss slangarna och nätkabeln. 2. Ta bort båda slangfästena från maskinen med ett kraftigt ryck Specialnyckeln E och täcklocken D (2 stycken) och G (1 styck) levereras tillsammans med maskinen. Skruva ut de två skruvarna A med specialnyckel E. Skruva ut de fyra skruvarna B med specialnyckel E. Ta av transportskenan C. Skruva i de fyra skruvarna B igen. Tillslut de två stora hålen med täcklocken D. Obs! Tryck in täcklocken så kraftigt att de snäpper in i maskinens baksida (skyddar maskinens inre mot stänkvatten). 8. Ta bort skruven F inkl. hylsa, tryckfjäder och bricka med hjälp av specialnyckel E. 9. Tillslut hålet med hjälp av täcklock G. Obs! Tryck in täcklocket så kraftigt att det snäpper in i maskinens baksida (skyddar maskinens inre mot stänkvatten). Förbereda uppställningsplatsen Uppställningsytan ska vara ren och torr, fri från bonvax och andra hala beläggningar, så att maskinen inte kan glida. Din manual HUSQVARNA QW

19 Använd aldrig något smörjmedel som glidhjälp för att ställa maskinen på plats. Det är inte lämpligt att ställa maskinen på tjocka heltäckningsmattor eller golvbeläggningar med undersida av skumgummi. Maskinens stabilitet kan då inte garanteras. När golvet är belagt med plattor (klinkers) kan man lägga en vanlig gummimatta under maskinen. Försök inte justera små ojämnheter i golvet genom att lägga under trä- eller kartongbitar eller liknande, utan justera alltid med fötterna. Tvättmaskinen får inte ställas i ett utrymme med risk för frost. Risk för frostskador i maskinen! Tillopps- och avloppslangarna får inte vara vikta eller klämda. 31 Uppställning på en betongsockel Montera av säkerhetsskäl golvplåtar, i vilka tvättmaskinen ställs, om du ställer den på betongsockel. Golvplåtarna finns att beställa hos kundtjänst. Uppställning på sviktande golv När maskinen ställs på sviktande golv, i synnerhet trägolv, skruva då fast en minst 15 mm tjock, vattenbeständig träskiva på minst 2 av golvets bjälkar. Ställ om möjligt maskinen i ett hörn. Där är golvet stabilast och tendensen till resonanssvängningar minst. Justera för ojämnheter i golvet Självjusterande fot: Den bakre vänstra foten på tvättmaskinen är konstruerad som ett slags fjäderben. Det gör att maskinen står stabilt även vid centrifugering vid höga varvtal. Om tvättmaskinen ändå inte står stilla vid centrifugering gör du på följande sätt: 1. Ställ in de tre justerbara fötterna på 10 mm. Använd specialnyckeln som finns med för att ta bort transportsäkringen. Om den självjusterande foten inte når ned till golvet: 2. Förläng den självjusterande foten (längst bak till vänster) manuellt till den längd som behövs. 3. Kontrollera helst uppställningen med vattenpass. 3 Obs! Justera aldrig små ojämnheter i golvet genom att lägga under träbitar, papp eller liknande, justera alltid med hjälp av fötterna. 32 Elektrisk anslutning Uppgifter om nätspänning, strömtyp och erforderlig säkring (propp) framgår av typskylten. Typskylten finns upptill bakom luckan. ; Denna apparat uppfyller kraven i följande EG-direktiv: "Lågspänningsdirektivet" 73/23/EEC med ändringar "EMK-direktivet" 89/336/EEC med ändringar Vattenanslutning 3 Obs! Maskiner avsedda för anslutning till kallvatten får inte anslutas till varmvatten! Använd bara de medelvererade eller andra godkända slangar vid anslutningen! Tvättmaskinen har ett säkerhetsskydd som förhindrar att tvättvatten kan återsugas till vattenledningsnätet. Ytterligare åtgärder är inte nödvändiga. Tillåtet vattentryck Vattentrycket måste uppgå till minst 1 bar (= 10N/ cm2 = 0,1 MPa), högst 10 bar (= 100N/cm2 = 1 MPa). Vid mer än 10 bar: Installera en tryckreduceringsventil. Vid mindre än 1 bar: Skruva loss tilloppsslangen på maskinens baksida och ta ut flödesregulatorn (ta bort silen med en spetstång och ta bort gummiringen som ligger bakom silen). Sätt bara tillbaka silen igen. 33 Vattentillförsel En 1,5m lång tryckslang finns med i leveransen. Om du behöver en längre tilloppsslang ska du endast använda en godkänd tryckslang med fast monterade skruvkopplingar. Slangar med olika längd finns som tillbehör. Kontakta återförsäljaren eller vår konsumentkontakt för råd. Obs! Du får absolut inte skarva tilloppsslangen för att förlänga den! Packningar sitter antingen i slangens plastmuttrar eller ligger i en separat förpackning. Använd inga andra packningar! 1. Anslut slangens vinklade anslutning till tvättmaskinen. 3 Obs! Lägg inte tilloppsslangen rakt ned utan vrid den till höger eller vänster (se Dra åt slangkopplingen för hand. 3 m på golvet och sedan upp till 80 cm på höjden). Kontakta återförsäljaren eller konsumentkontakt för råd. Längre avloppsslangar finns som tillbehör. Obs! Lägg avloppsslangen så att den inte viks eller kommer i kläm. Vattenavlopp till ett vattenlås Slanghylsan passar alla vanliga typer av vattenlås. Kapa pipen på vattenlåset för största möjliga Det är inte lämpligt med små kan kraften från avloppsvattnet pressa slangen ur handfatet. Fäst slangböjen med ett snöre i vattenkranen eller väggen. Pumpningshöjder För utpumpning av tvätt-/sköljvattnet har tvättmaskinen en pump som pumpar ut vattnet via avloppsslangen upp till en höjd av 1m, räknat från golvytan där maskinen står. 35 Inbyggnad under en bänkskiva Observera: Vattenkranen och stickkontakten måste vara åtkomliga även efter att tvättmaskinen byggts in. Maskinen skall anslutas till en allpolig brytare vid fast elanslutning. Skall utföras av behörig elektriker. Placera anslutningarna för el och vatten vid sidan om tvättmaskinen. Det finns ingen plats bakom den. Bänkskiva med en höjd på 85 cm Tvättmaskinen kan byggas in under en helt sluten och genomgående bänkskiva med en arbetshöjd på 85 cm, efter att tvättmaskinens topplock tagits bort. Tvättmaskinens höjd minskar då till ca 82 cm. Dä krävs en inbyggnadssats under tvättmaskinen vid inbyggnad. Den finns att beställa som tillbehör. Nödvändiga nischmått (minsta mått i mm) 600 min 1 Varning! Vid inbyggnad med tvättmaskinens topplock borttagen måste som skydd mot stänkvatten: en täckplåt monteras och jordas med specialskruvar på tvättmaskinens ovansida och en tätningslist klistras fast på tvättmaskinens övre framkant. Först därefter får tvättmaskinen anslutas elektriskt och tas i drift. Täckplåt, specialskruvar och tätningslist ingår i inbyggnadssatsen. 820min 600 mi n Bänkskiva med en höjd på 90 cm eller högre 1 Varning! Vid inbyggnad i kök med en arbetshöjd på 90 cm eller högre måste tvättmaskinens topplock vara kvar på tvättmaskinen som skydd mot stänkvatten. Din manual HUSQVARNA QW

20 Annars säkerställs inte ett tillräckligt skydd mot stänkvatten. Skjut in tvättmaskinen i nischen, i kök med en arbetshöjd på 90 cm eller högre, utan att ta bort tvättmaskinens topplock. 36 GARANTI/KONSUMENTKONTAKT Konsumentköp EHL Konsumentköp EHL Sverige Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL-bestämmelser vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL-försäkringsbevis. Konsumentkontakt Sverige Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida 37 SAKREGISTER A Alarm Ändring av program Aqua Control.. 11, 18, 25 Avbrytning av program Avhärdare.....6, 7, 13,16 B Barnsäkring Barnspärr Blötläggning.. 9, 14 Blötläggningsmedel. 7, 16 Bomull C Centrifugering. 9, 14, 15, 18, 20 E E (energibesparing)... 8, 10, 19 Err (felpresentation) , 24 Extrasköljning , 19 F Fintvätt.. 8, 10, 12, 19, 20 Fläckar

21 ... 6, 14, 26 Fläcksalt , 16 Förtvätt.. 10, 14, 19 Förtvättmedel. 7, 16 Frostrisk , 27 G Gångtid Garanti , 37 Gardiner , 19 H Handtvätt , 10, 12, 19, 20 I Inbyggnadssats Intensiv.. 10, 18, 19 K Kulörtvätt , 10, 12, 19, 20 Konsumentkontakt , 24, 37, 39 L Lättstruket.... 8, 10, 12, 19, 25 Linne M Miniprogram.

22 ... 9, 10, 19 Mjukmedel... 7, 16 Mjuksköljning , 20 Multidisplay.... 8, 17, 24 N Nödtömning P Programförloppsindikator. 8, 17 Pumphus S Siden , 12 Självjusterande fot.. 7, 32 Sköljmedel , 13, 14, 16 Sköljning.... 9, 20 Sköljstopp , 15, 18 Snabbtvätt , 18, 19 Stärkning.... 9, 20 Startfördröjning. 8, 15, 17 Strykfritt , 10, 12, 19, 20 T Tömning...

23 . 9, 18 Tvätt ömtålig Tvättmängd... 11, 19, 20 Tvättmedel , 13, 14, 16 Tvättmedelsfack... 7, 16 Tvättsymboler Tvättvattenspump Typskylt.. 7, 33, 39 V Vatten -avhärdare.. 6, 7, 13,16 pumpa ur , 18 hårdhetsgrad.... 6, 13 Vittvätt.. 8, 10, 12, 19, 20 Y Ylle 9, 12, 19 handtvättbar. 9, 19, 20 Ö Öppna luckan , 18, SERVICE OCH RESERVDELAR Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel eller via på se. Se adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror - service. 3 Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observa, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning

24 Powered by TCPDF ( Produktnummer Serienummer Inköpsdatum Hur och när uppträder felet? 39 Husqvarna Hushållsprodukter Stockholm Din manual HUSQVARNA QW
