Tvättning. Frånkoppling Sätt programväljaren på Från.

Transkript

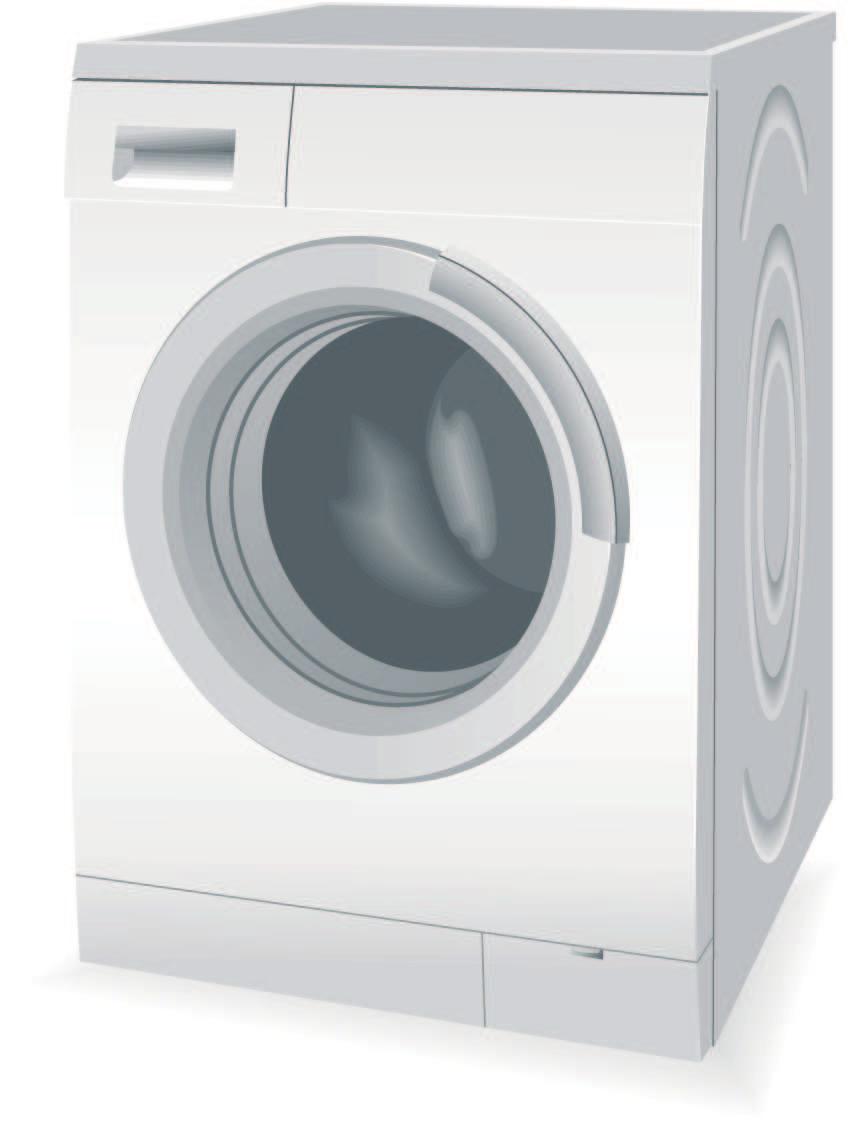

1 Om tvättmaskinen Gratulerar - Du har valt en modern högkvalitativ hushållsprodukt från Siemens. Tvättmaskinen utmärker sig genom sin låga vatten- och energiförbrukning. Alla maskiner som lämnar vår fabrik har genomgått noggranna funktionstest och kvalitetskontroller. Mer information om våra produkter, tillbehör, reservdelar och tjänster finns på vår webbplats Du kan också kontakta våra kundtjänstcentraler. Innehåll Sidan Avsedd användning...1 Program...1 Välj program och anpassa...3 Tvättning... 3/4 När tvätten är färdig...4 Individuella inställningar... 5/6 Programöversikt...7 Säkerhetsanvisningar...8 Förbrukningsvärden...8 Viktiga anvisningar... 9 Insats för flytande tvättmedel Skötsel...10 Meddelanden på displayen...10 Anvisningar vid stopp...11 Felavhjälpning...12/13 Nödupplåsning...13 Kundtjänst...13 Miljövård/spartips Utnyttja den maximala mängden tvättgods för respektive program. Tvätta normalt smutsad tvätt utan förtvätt. Istället för Vit-/kulörtvätt 90 C väljer du programmet Vit-/kulörtvätt 60 C och tillvalet ecoperfect. Tvätten blir lika ren men energiförbrukningen blir betydligt lägre. Dosera tvättmedlet enligt tillverkarens anvisningar och efter vattnets hårdhet. Energisparläge: Displayen slocknar efter par minuter och Start blinkar. Tryck på valfri knapp för att tända displayen. Anpassa centrifugeringsvarvtalet om tvätten ska torktumlas efteråt, följ torktumlarens anvisningar. Automatisk fläckbehandling Det går att behandla 16 olika fläcktyper automatiskt. Fläckarna behöver inte förbehandlas - tvättmaskinen anpassar automatiskt tvättprocessen sidan 6. Avsedd användning Förberedelser Före den första tvätten Tvätta en gång utan tvätt sidan 9 Får endast användas i hushåll, för tvätt av maskintvättbara textilier och handtvättbart ylle, med kallt ledningsvatten och vanligt tvättmedel och andra medel som är avsedda för tvättmaskin. Program Detaljerad programöversikt sidan 7. Temperatur och centrifugeringsvarvtal kan ställas in separat beroende på valt program. Vit-/kulörtvätt Slitstarka textilier Syntet Lättskötta textilier Mix Fintvätt/Siden Ylle Sköljning Centrifugering Urpumpning Lämna inte barn utan uppsikt nära maskinen! Barn och personer som inte har läst anvisningarna får inte använda tvättmaskinen! Håll husdjur borta från tvättmaskinen! Skoncentrifugering Supersnabb 15 Outdoor + impregnering Skjortor Olika tvättsätt Textilier som bör handtvättas Ylle som kan handtvättas/maskintvättas Extrasköljning med centrifugering Extra centrifugering med inställbart centrifugeringsvarvtal av sköljvatten vid Sköljstopp (utan slutcentrifugering) Extra centrifugering med reducerat centrifugeringsvarvtal Superkort program Vind-, sport- och friluftskläder sidan 9 Strykfria skjortor Mörk tvätt Mörka textilier Minne 1 Förvalt program sidan 6 Minne 2 Förvalt program sidan 6 Maskinen måste monteras och anslutas på ett fackmässigt sätt enligt den separata installationsanvisningen. Kontrollera maskinen Använd aldrig en tvättmaskin som uppvisar skador! Kontakta kundtjänst! Sätt i stickkontakten Dina händer måste vara torra! Ta bara tag i kontakten, dra inte i sladden! Öppna vattenkranen Insats för flytande tvättmedel (beroende på modell), sidan 10 Fack II: Huvudtvättmedel, avhärdningsmedel, blekmedel, fläcksalt Fack : Sköljmedel, stärkmedel Fack I: Förtvättmedel Programväljare Programväljare för att slå på och stänga av maskinen samt för att välja program. Går att vrida åt bägge hållen. Display/ Menyknappar/ändringsknappar, C(Temperatur) Ställ in temperatur ( = kallt) 0, * (Centrifugering) Ställ in centrifugeringsvarvtal (* beroende på modell) (0=ingen centrifugering under programmets gång) Alla knappar är beröringskänsliga, en lätt beröring räcker! Laddningsvisning/ doseringsrekommendation Sortera tvätten Följ tvättråden i textilierna! Läs textilvårdsetiketten. Sortera efter typ av plagg, färg, hur smutsigt det är och temperatur. Överskrid inte den max. tillåtna tvättmängden sidan 7. Observera Viktiga anvisningar sidan 9. Tvätt- och sköljmedel Mängden tvättmedel beror på: tvättmängden, hur hårt smutsad tvätten är, vattnets hårdhetsgrad (information får du från det lokala vattenverket) och tillverkarens doseringsanvisningar. På modeller med insats för flytande tvättmedel: Dosera det flytande tvättmedlet i den avsedda behållaren och lägg in den i trumman. När maskinen är igång: Var försiktig med att öppna tvättmedelslådan! Tjockflytande mjuk-/sköljmedel måste först röras ut i lite vatten. Detta förhindrar igentäppning. Start Öppna luckan/ställ in program* 1 *Om barnlåset är aktiverat Inaktivera, sidan 5. Följ anvisningarna på displayen! Aktivera genom att öppna luckan, välj program och lägg i tvätt. Lägg i tvätt Se laddningsvisningen på displayen sidan 9 Dosera tvätt- och sköljmedel Följ doseringsrekommendationerna på displayen sidan 9 Stäng luckan Individuella inställningar sidan 5. Typ av fläck sidan 6. Ställa in temperatur/centrifugeringsvarvtal sidan Tvättmedelsfack med fack I, II, Tvättning Lucka Manöverpanel Belysning inne i trumman (beroende på modell) när luckan öppnas eller stängs samt när programmet startar. Slocknar automatiskt. Välj Start Handtag på påfyllningsluckan Tvättning Servicelucka 6 Frånkoppling Sätt programväljaren på Från. Stäng vattenkranen Behövs inte på Aqua-Stop-modellerna Se installationsanvisningen, sidan 7. Ta ur tvätten Öppna luckan och ta ur tvätten. Om Sköljstopp (utan slutcentrifugering) är aktiverat: Sätt programväljaren på Urpumpning eller Centrifugering. Välj varvtal för centrifugering om så behövs. Tryck på Start. Ta ur föremål som hamnat i trumman - risk för rost. Lämna luckan och tvättmedelslådan öppna så att vattnet kan dunsta Programmet är slut när displayen visar Färdig, Ta ut tvätten. Tryck på valfri knapp om displayen har slocknat, Energisparläge, sidan 1. Avbryt programmet I program med hög temperatur: Låt tvätten svalna först: Välj Sköljning. Tryck på Start. I program med låg temperatur: Välj Centrifugering eller Urpumpning. Tryck på Start. Byt program om du valt fel program av misstag: Ställ in programmet på nytt. Tryck på Start. Det nya programmet börjar från början. Fyll på tvätt... sidan 6... om Start har valts och displayen visar Påfyll. möjlig. Lämna inte luckan öppen för länge - vatten från tvätten kan börja läcka ut. Laddningsvisning vid påfyllning inaktiv. Tryck på Start. Individuella inställningar Individuella inställningar Extrafunktioner se även programöversikten varioperfect* speedperfect: För kortare tvättid med liknande tvättresultat som speedperfect - Standard - standardprogrammet. Maximal tvättmängd Programöversikt, sidan 7. ecoperfect ecoperfect: Sparar energi med liknande tvättresultat som standardprogrammet. Sluttid* Med denna funktion visas tiden fram till programslutet. Kan ställas in till max. 24 h i steg om en timme. Tryck på knapparna (Change) tills önskad tid visas (h=timme). När programmet startat går det inte att ändra inställningarna. Förtvätt För hårt nedsmutsad tvätt. Förtvätt vid max. 30 C Skrynkelskydd Signal* Knappljud* Språk* Välj alternativ / Vatten plus Sköljstopp Extrasköljning* max.+3 sköljningar Specialcentrifugering med efterföljande fas som håller tvätten luftig. Skoncentrifugering med reducerat varvtal. Tvätten blir något fuktigare. Välj ljudstyrka för meddelandesignal. från - låg - medel - hög - mycket hög Välj ljudstyrka för knapparna. från - låg - medel - hög - mycket hög Välj språk för displayen. Högre vattennivå. Skonsammare behandling av tvätten. Efter den sista sköljningen ligger tvätten kvar i vattnet. Extra sköljning. Längre programtid. Rekommendation: För särskilt känslig hud eller/och i områden med mycket mjukt vatten. Typ av fläck* Automatisk behandling av svåra fläckar sidan 6. Displaysymboler Barnlås/låsta inställningar Skumavkänning Information om programförlopp och indikering av tvättmängd Ändra inställningar tillgängligt efter valt program * vid längre tryckning utförs efterföljande inställningsalternativ automatiskt Tvättmaskinen kan spärras för att förhindra att inställningarna ändras. Aktivera: Håll knappen (Options) intryckt i 5 sekunder. Symbolen tänds. Inaktivera: Håll knappen (Options) intryckt i 5 sekunder. Om programväljaren har ändrats efter start blinkar symbolen. Sätt tillbaka programväljaren till det ursprungliga programmet och inaktivera sedan. Barnlåset kan vara på till nästa programstart, även efter att maskinen stängts av (namnet på det senast körda programmet visas på displayen). Inaktivera barnlåset innan programmet startas och aktivera igen efter programstarten. För mycket skum i tvättmaskinen. Skumkontrollsystemet är aktivt - särkilt programförlopp för att minska skummet. Förvalda program Under Minne 1 och Minne 2 kan man spara ett program med inställningar: Sätt programväljaren på Minne 1 eller Minne 2. Välj önskat program med knappen. Välj önskat alternativ med knappen /, ändra inställningen med knapparna. Välj inställningar med knapparna C (Temperatur) och (Centrifugering). Tryck på knappen Start. Typ av fläck Rätt behandling för varje typ av fläck Låt inte fläckar torka in. Ta bort större smutspartiklar. Välj tvättpunkter som vanligt och ladda maskinen. Välj en fläcktyp (typerna kan inte kombineras). Du kan välja mellan 16 olika sorters fläckar. Tvättmaskinen anpassar tvättemperatur, trumrörelse och blötläggningstid efter fläcktypen. Varje fläcktyp får sin speciella behandling med kallt eller varmt vatten, skonsam eller intensiv tvättning (tack vare den nya trumstrukturen) och lång eller kort blötläggning. Välj alternativet Typ av fläck med knappen (Options). Välj fläcktyp med knapparna (Change). Fläckar Apelsin Barnmat Blod Choklad Gräs Jordgubbar Fläckbehandling - två exempel Ägg Blod Jord och sand Kaffe Kosmetika Rödvinsfläck Smör och olja Smuts. Sockor Svett Te Tomater Ägg Blötläggning i ljummet vatten, tvättning med högre vattennivå och extra sköljning för att avlägsna partiklar Blod löses först upp i kallt vatten, därefter startar det valda programmet. För övriga fläckar har vi tagit fram motsvarande lösningar efter noggranna undersökningar. Efterfyllning Tryck på Start, om du vill fylla på tvätt efter programstart. Maskinen kontrollerar om det är möjligt att fylla på tvättgods. Observera anmärkningarna i displayfältet. Av säkerhetsskäl är luckan låst vid hög vattennivå och hög temperatur och så länge trumman roterar. Tryck på Start för att fortsätta programmet. Programöversikt Se tabellen Förbrukningsvärden på sidan 8 och anvisningarna på sidan 9! max. Typ av tvätt Alternativ; anvisningar C ( = kallt) Program speedperfect *, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp Slitstarka textilier, textilier av bomull och linne som tål att kokas Lättskötta textilier av bomull, linne, syntet eller blandmaterial 8 kg/ 5 kg* Vit-/kulörtvätt C speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp Syntet C speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp ; olika typer av tvätt kan tvättas tillsammans Mix C 3,5 kg Textilier av bomull och lättskötta textilier speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp ; minskad skölj- och slutcentrifugering Mörk tvätt C Mörka textilier av bomull och syntet speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extra sköljning, Typ av fläck, Sköljstopp ; endast lätt centrifugering, häng upp för dropptorkning Strykfria skjortor av bomull, linne, syntet och blandmaterial. Skjortor C speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp ; endast lätt centrifugering mellan sköljningarna Ömtåliga textilier av siden, syntet eller blandmaterial (t.ex. gardiner) Fintvätt/Siden C 2 kg Sköljstopp ; extra skonsamt tvättprogram för att förhindra att tvätten krymper. Programmet har längre pauser (tvätten vilar i tvättvattnet) Hand- och maskintvättbara textilier av ylle eller med inslag av ylle Ylle C Sköljstopp ; Kortprogram på ca 15 minuter, för lätt nedsmutsad tvätt Lättskötta textilier av bomull, linne, syntet eller blandmaterial Supersnabb C speedperfect, ecoperfect, Vatten plus, Extrasköljning, Typ av fläck ; mer information om Impregnering sidan 9, reducerad slutcentrifugering i intervall Tvätt följt av impregnering av vind-, sport- och friluftstextilier med väderskydd, impregnerade textilier C 1 kg Outdoor + impregnering Extraprogram Sköljning, Centrifugering, Urpumpning, Skoncentrifugering * reducerad tvättmängd för alternativet speedperfect Som kortprogram är Mix 40 C optimal med max. centrifugeringsvarvtal. Program utan förtvätt - fyll på tvättmedel i fack II, program med förtvätt - fördela tvättmedlet på fack I och II. Siemens Electrogeräte GmbH Carl-Wery-Str München / Deutschland 0611 / WM16S772DN *677444* 7

2 Säkerhetsanvisningar Läs och följ bruks- och installationsanvisningarna och all annan dokumentation som följer med tvättmaskinen. Spara dokumentationen för senare användning. Risk för elektrisk stöt Livsfara Kvävningsrisk Förgiftningsrisk Explosionsrisk Risk för skador Förbrukningsvärden Dra i kontakten, aldrig i sladden! Händerna måste vara torra när du sätter i/drar ur kontakten. När du ska göra dig av med apparaten: Dra ur kontakten. Kapa nätsladden och ta bort den och kontakten. Förstör låset på luckan. På så sätt kan inte barn bli inlåsta och hamna i livsfara. Låt inte barn leka med förpackningar, folie eller förpackningsdelar. Förvara tvätt- och sköljmedel oåtkomligt för barn. Tvättgods som har förbehandlats med rengöringsmedel som innehåller lösningsmedel, som t.ex. fläckborttagare/tvättbensin, kan orsaka explosion om det läggs i maskinen. Skölj först all tvätt ordentligt för hand. Luckan kan bli mycket varm. Var försiktig när hett tvättvatten töms ut. Klättra inte på tvättmaskinen. Ta inte stöd mot den öppna luckan. Stick inte in handen i trumman om denna fortfarande roterar. Program Tvättmängd Ström*** Vatten*** Programmets längd*** Vit-/kulörtvätt 30 C* 8 kg 0,35 kwh 57 l 2:06 h Vit-/kulörtvätt 40 C* 8 kg 0,97 kwh 57 l 2:16 h Vit-/kulörtvätt 60 C* 8 kg 1,36 kwh 57 l 2:26 h Vit-/kulörtvätt 90 C 8 kg 2,34 kwh 68 l 2:16 h Mix 40 C* 3,5 kg 0,47 kwh 37 l 0:53 h Syntet 40 C* 3,5 kg 0,55 kwh 41 l 1:35 h Fintvätt/Siden 30 C 2 kg 0,14 kwh 35 l 0:41 h Ylle 30 C 2 kg 0,16 kwh 40 l 0:40 h * Programinställning för kontroll enligt gällande EN Anvisning för jämförande kontroller: Testa testprogrammet genom att tvätta den angivna tvättmängden med max centrifugeringsvarvtal. Program Tillvalsfunktion Belastning Årsförbrukning av energi Årsförbrukning av vatten Vit-/kulörtvätt 40/60 C ecoperfect ** 8/4 kg 189 kwh l ** Programinställning för kontroll och energimärkning enligt direktiv 2010/30/EU med kallvatten (15 C). *** Värdena varierar beroende på vattentryck, vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, typ av tvätt, tvättmängd, hur smutsig tvätten är, vilket tvättmedel som används, svängningar i nätspänningen och vilka extrafunktioner som valts. Viktiga anvisningar Före den första tvätten Lägg inte i någon tvätt! Öppna vattenkranen. Fyll på i facket II: ca 1 liter vatten tvättmedel (dosera efter tillverkarens anvisningar för lätt nedsmutsad tvätt och efter vattnets hårdhet) Sätt programväljaren på Syntet 60 C och tryck på Start. Sätt programväljaren på Från när programmet är klart. Så är du snäll mot tvätt och tvättmaskin Dosera tvättmedel och andra medel enligt tillverkarens anvisningar. Töm alla fickor. Avlägsna metallföremål (t.ex. gem). Lägg ömtålig tvätt i en nätpåse (strumpor, gardiner, bygelbehå). Dra igen blixtlås, knäpp ihop påslakan. Borsta bort sand ur fickor och byxuppslag. Ta bort gardinkrokar eller lägg gardinerna i nätpåse/örngott. Lägg i tvätt Blanda små och stora plagg för bästa centrifugeringsresultat. Ensamma plagg kan leda till obalans. Se till att ingen tvätt kläms mellan luckan och gummitätningen. Blötläggning Lägg i tvätt med liknande färger. Fyll på tvättmedel enligt tillverkarens anvisningar i fack II. Sätt programväljaren på Vit-/kulörtvätt 30 C och tryck på Start. Pausa programmet efter ca 10 minuter genom att trycka på Start. Efter önskad blötläggningstid trycker du på Start för att fortsätta programmet eller ändra programmet. Stärkning Tvätten ska inte behandlas med mjukmedel. Flytande stärkmedel kan användas i alla tvättprogram. Fyll på stärkmedel i sköljmedelsfacket (rengör facket vid behov). Färgning/blekning Endast hushållsfärger får användas. Salt kan angripa rostfritt stål! Följ färgmedelstillverkarens anvisningar! Tvätt får inte blekas i tvättmaskinen! Laddningsvisning Laddningssensorn visar hur mycket tvättmaskinen har laddats. Tvätten vägs inte! Doseringsrekommendation Doseringsrekommendationen visar - beroende på program och tvättmängd - rekommenderad tvättmedelsdosering i %. Procenttalet gäller för tvättmedelstillverkarens rekommenderade mängd. Mängdautomatik Mängdautomatiken anpassar vatten- och strömförbrukningen för varje program efter typ av textil och tvättmängd med hjälp av sensorer, detta oberoende av laddningsvisningen. Outdoor+ Tvätten får inte behandlas med sköljmedel. impregnering Rengör tvättmedelslådan ordentligt från sköljmedelsrester. Använd specialtvättmedel och impregneringsmedel för maskintvätt som säljs i t.ex. sportaffärer. Dosera enligt tillverkarens anvisningar. 1. Fyll på specialtvättmedel för friluftstextilier i fack II och 2. impregneringsmedel (max. 170 ml) i fack. Sätt programväljaren på Outdoor+impregnering. Ställ in temperatur. Tryck på Start. Slutbehandla tvätten enligt tillverkarens anvisningar. 8 9 Insats för flytande tvättmedel beroende på modell Sätt insatsen i rätt läge för dosering av flytande tvättmedel: Ta ut tvättmedelslådan helt sidan 10. Skjut insatsen framåt. Använd inte insatsen (skjut den uppåt): med geléartade tvättmedel och tvättpulver, tillsammans med program med Förtvätt och tillvalet Sluttid. Skötsel Utsidan och manöverpanelen Ta genast bort rester av tvättmedel. Torka rent med en mjuk fuktig trasa. Duscha aldrig tvättmaskinen med vatten. Rengör tvättmedelslådan......om det innehåller rester av tvätt- eller sköljmedel. 1. Dra ut och tryck ner insatsen. Ta ut hela utdragslådan. 2. Ta ut insatsen: Tryck uppåt med fingret på undersidan. 3. Rengör facket och insatsen med vatten och en borste. Torka. 4. Sätt tillbaka insatsen så att den klickar fast (sätt cylindern på styrstiftet). 5. Skjut in tvättmedelsfacket på plats igen. Låt tvättmedelsfacket stå på glänt så att vattenrester får torka. Tvättrumman Använd klorfritt rengöringsmedel, aldrig stålull. Avkalkning Ingen tvätt i maskinen! Behövs inte om tvättmedlet doseras rätt. Om det ändå måste göras, följ anvisningarna från avkalkningsmedlets tillverkare. Upplysningar om lämpliga avkalkningsmedel finner du på vår webbplats och via kundtjänst (sidan 13). Meddelanden på displayen beroende på modell Risk för elektrisk stöt! Dra ur stickkontakten! Explosionsrisk! Använd aldrig lösningsmedel! Luckan öppen? Stäng luckan ordentligt; tvätt kan ha klämts i luckan. Vattenkranen stängd? Öppna vattenkranen helt. Tilloppsslangen är böjd eller ihopklämd; Rengör filtret sidan 11, för lågt vattentryck. Pumpen igensatt? Vattenpumpen är igensatt; Rengör vattenpumpen sidan 11. Utloppsslangen/utloppsröret igentäppt; Rengör utloppsslangen vid vattenlåset på handfatet sidan 11. Paus Ingen påfylln.; Det går inte att fylla på mer tvätt. Välj Start för att fortsätta programmet. Vattennivå för hög eller Temperatur för hög F : 23 Vatten i bottenplåten, maskinen är otät. Kontakta kundtjänst! F : 34 Luckan går inte att låsa. Öppna luckan och stäng den så att du hör ett tydligt klickljud; Stäng av maskinen och slå på den igen; Välj program och gör individuella inställningar; Starta programmet. Andra meddelanden Stäng av maskinen. Vänta 5 sekunder och slå på den igen. Kontakta kundtjänst om meddelandet kvarstår sidan Anvisningar vid stopp Avloppspumpen Sätt programväljaren på Från. Dra ur elkontakten. 1. Öppna serviceluckan och ta loss den. 2. Ta loss tömningsslangen från hållaren. Dra ur proppen och låt avloppsvattnet rinna ut. Tryck in proppen. 3. Skruva försiktigt av pumplocket (kvarvarande vatten) 4. Rengör pumphuset och pumplocket inuti (pumpvingarna ska kunna röra sig fritt). 5. Sätt tillbaka och dra åt pumplocket. Handtaget står lodrätt. Sätt tömningsslangen i hållaren. 6. Sätt tillbaka serviceluckan och stäng den. Gör så här för att förhindra att oanvänt tvättmedel rinner ut i avloppet vid nästa tvätt: Häll 1 liter vatten i fack II och starta programmet Urpumpning. Avloppsslang på handfatets vattenlås Sätt programväljaren på Från. Dra ur elkontakten. 1. Lossa slangklämman och dra försiktigt av utloppsslangen (vatten i slangen). 2. Rengör utloppsslangen och anslutningen på vattenlåset. 3. Sätt tillbaka utloppsslangen och säkra den med slangklämman. Filtret i vattenanslutningen Risk för elektrisk stöt Säkerhetsanordningen Aqua-Stop får inte hamna under vatten (den innehåller en elektrisk ventil). Reducera vattentrycket i tilloppsslangen: 1. Stäng vattenkranen! 2. Välj valfritt program (utom Centrifugering/Urpumpning). 3. Tryck på Start. Låt programmet gå ca 40 sekunder. 4. Sätt programväljaren på Från. Dra ur kontakten. 5. Rengör filtret. Ta av slangen från vattenkranen. Rengör filtret med en liten borste. och/eller på modellerna Standard och Aqua-Secure: Ta loss slangen från maskinens baksida, ta ut filtret och rengör det. 6. Sätt tillbaka slangen och kontrollera att den är tät. Risk för skållning! Låt tvättvattnet svalna! Stäng vattenkranen! 11 Felavhjälpning Vatten strömmar ut: Ingen vattentillförsel: Kontrollera att utloppsslangen sitter fast ordentligt. Byt slang vid behov. Dra åt tilloppsslangen ordentligt. Har Start inte valts? Är inte vattenkranen öppen? Är filtret igentäppt? Rengör filtret sidan 11. Tilloppsslangen vikt eller klämd? Luckan går inte att öppna: Säkerhetsfunktionen har aktiverats. Har programmet avbrutits? sidan 4. Har Sköljstopp (utan slutcentrifugering) valts? sidan 3,4. Går luckan bara att öppna med nödupplåsningen? sidan 13. Programmet startar inte: Tvättvattnet pumpas inte ut: Har Start eller Sluttid valts? Är luckan stängd? Är barnlåset aktivt? Inaktivera sidan 5. Har Sköljstopp (utan slutcentrifugering) valts? sidan 3,4. Rengör vattenpumpen sidan 11. Rengör utloppsröret och/eller utloppsslangen. Det syns inget vatten i trumman: Inget fel - vattennivån är så låg att den inte går att se. Centrifugeringen ger inte önskat resultat. Tvätten är våt/för fuktigt: Programtiden ändras under tvättförloppet: Maskinen börjar centrifugera flera gånger: Vatten kvar i facket för sköljmedel: Det luktar inuti maskinen: Displayen visar: Lödder tränger ut från tvättmedelslådan: Kraftigt buller, vibrationer och "vandring" vid centrifugering: Buller vid centrifugering och urpumpning: Displayen/lamporna fungerar inte under tvättning: Programförloppet är längre än vanligt: Det finns tvättmedelsrester på tvätten: Inget fel - kontrollsystemet för obalans har avbrutit centrifugeringen eftersom tvätten var ojämnt fördelad. Fördela små och stora tvättplagg i trumman. Har Skrynkelskydd valts? sidan 5. För lågt varvtal inställt? sidan 5. Inget fel. Maskinen optimerar förloppet för varje programsteg. Då kan programtiden ändras på displayen. Inget fel maskinens system för kontroll av obalans utjämnar obalansen i trumman. Inget fel tvättmedlets effekt påverkas inte. Rengör insatsen vid behov sidan 10. Kör programmet Vit-/kulörtvätt 90 C utan någon tvätt i. Använd tvättmedel. Har du hällt i för mycket tvättmedel? 1 Blanda en matsked sköljmedel med en ½ liter vatten och häll i fack II (ej för friluftskläder och duntextilier!). Ta mindre mängd tvättmedel nästa gång. Står maskinens fötter stadigt på golvet? Säkra maskinens fötter Installationsanvisning. Är transportsäkringarna borttagna? Ta bort transportsäkringarna Installationsanvisning. Rengör vattenpumpen sidan 11. Strömavbrott? Har säkringarna löst ut? Koppla till säkringarna/byt ut säkringarna. Energisparläget aktivt? sidan 1. Kontakta kundtjänst om felet kvarstår. Inget fel maskinens system för kontroll av obalans utjämnar obalansen i trumman genom att fördela tvätten. Inget fel - skumkontrollsystemet har aktiverats - fler sköljningar har startats. Vissa fosfatfria tvättmedel innehåller olösliga rester. VäljSköljning eller borsta av tvätten efteråt. Använd flytande tvättmedel 12 Felavhjälpning När maskinen pausats blinkar Start mycket snabbt och en ljudsignal hörs: Vattennivån är för hög. Stäng genast luckan. Välj Start för att fortsätta programmet. Om du inte själv kan åtgärda ett fel (med avstängning/påslagning) eller reparation blir nödvändigt: Sätt programväljaren på Från och dra ur kontakten ur vägguttaget. Stäng vattenkranen och kontakta kundtjänst sidan 13. Nödupplåsning t.ex. vid strömavbrott Programmet fortsätter när strömmen kommer tillbaka. Om du ändå vill ta ut tvätten kan du öppna luckan på följande sätt: Risk för skållning! Tvättvattnet och tvätten kan vara mycket hett. Låt svalna en stund. Stick inte in handen i trumman om denna fortfarande roterar. Öppna inte luckan om det står vatten bakom glaset. 1. Sätt programväljaren på Från och dra ur elkontakten. 2. Töm ut tvättvattnet sidan Dra nödupplåsningen nedåt med ett verktyg och lås upp. Påfyllningsluckan går nu att öppna. Kundtjänst Kontakta vår kundtjänst om du inte kan åtgärda felet själv (Felavhjälpning, sidan 12, 13). Vi hittar alltid en lämplig lösning så att onödiga besök från servicetekniker kan undvikas. Kontaktuppgifter för närmaste kundtjänst finns här resp. i kundtjänstlistan (beroende på modell). S (local rate) Uppge maskinens produktnummer (E-Nr.) och tillverkningsnummer (FD) när du kontaktar kundtjänst. Produktnummer Tillverkningsnummer Uppgifterna hittar du: på insidan av luckan* / den öppnade serviceluckan* och på maskinens baksida. *beroende på modell Lita på tillverkarens kompetens. Vänd dig till oss. På så sätt garanteras du att reparationer genomförs av utbildade servicetekniker som kommer med originalreservdelar. 13 Följ säkerhetsanvisningarna på sidan 8! Tvättmaskin Bruksanvisning Läs denna bruksanvisning och den separata installationsanvisningen innan du använder tvättmaskinen för första gången! sv

3 Om tvättmaskinen Gratulerar - Du har valt en modern högkvalitativ hushållsprodukt från Siemens. Tvättmaskinen utmärker sig genom sin låga vatten- och energiförbrukning. Alla maskiner som lämnar vår fabrik har genomgått noggranna funktionstest och kvalitetskontroller. Mer information om våra produkter, tillbehör, reservdelar och tjänster finns på vår webbplats Du kan också kontakta våra kundtjänstcentraler. Innehåll Sidan Avsedd användning...1 Program...1 Välj program och anpassa...3 Tvättning... 3/4 När tvätten är färdig...4 Individuella inställningar... 5/6 Programöversikt...7 Säkerhetsanvisningar...8 Förbrukningsvärden...8 Viktiga anvisningar... 9 Insats för flytande tvättmedel Skötsel...10 Meddelanden på displayen...10 Anvisningar vid stopp...11 Felavhjälpning...12/13 Nödupplåsning...13 Kundtjänst...13 Miljövård/spartips Utnyttja den maximala mängden tvättgods för respektive program. Tvätta normalt smutsad tvätt utan förtvätt. Istället för Vit-/kulörtvätt 90 C väljer du programmet Vit-/kulörtvätt 60 C och tillvalet ecoperfect. Tvätten blir lika ren men energiförbrukningen blir betydligt lägre. Dosera tvättmedlet enligt tillverkarens anvisningar och efter vattnets hårdhet. Energisparläge: Displayen slocknar efter par minuter och Start blinkar. Tryck på valfri knapp för att tända displayen. Anpassa centrifugeringsvarvtalet om tvätten ska torktumlas efteråt, följ torktumlarens anvisningar. Automatisk fläckbehandling Det går att behandla 16 olika fläcktyper automatiskt. Fläckarna behöver inte förbehandlas - tvättmaskinen anpassar automatiskt tvättprocessen sidan 6. Avsedd användning Förberedelser Före den första tvätten Tvätta en gång utan tvätt sidan 9 Får endast användas i hushåll, för tvätt av maskintvättbara textilier och handtvättbart ylle, med kallt ledningsvatten och vanligt tvättmedel och andra medel som är avsedda för tvättmaskin. Program Detaljerad programöversikt sidan 7. Temperatur och centrifugeringsvarvtal kan ställas in separat beroende på valt program. Vit-/kulörtvätt Slitstarka textilier Syntet Lättskötta textilier Mix Fintvätt/Siden Ylle Sköljning Centrifugering Urpumpning Lämna inte barn utan uppsikt nära maskinen! Barn och personer som inte har läst anvisningarna får inte använda tvättmaskinen! Håll husdjur borta från tvättmaskinen! Skoncentrifugering Supersnabb 15 Outdoor + impregnering Skjortor Olika tvättsätt Textilier som bör handtvättas Ylle som kan handtvättas/maskintvättas Extrasköljning med centrifugering Extra centrifugering med inställbart centrifugeringsvarvtal av sköljvatten vid Sköljstopp (utan slutcentrifugering) Extra centrifugering med reducerat centrifugeringsvarvtal Superkort program Vind-, sport- och friluftskläder sidan 9 Strykfria skjortor Mörk tvätt Mörka textilier Minne 1 Förvalt program sidan 6 Minne 2 Förvalt program sidan 6 Maskinen måste monteras och anslutas på ett fackmässigt sätt enligt den separata installationsanvisningen. Kontrollera maskinen Använd aldrig en tvättmaskin som uppvisar skador! Kontakta kundtjänst! Sätt i stickkontakten Dina händer måste vara torra! Ta bara tag i kontakten, dra inte i sladden! Öppna vattenkranen Insats för flytande tvättmedel (beroende på modell), sidan 10 Fack II: Huvudtvättmedel, avhärdningsmedel, blekmedel, fläcksalt Fack : Sköljmedel, stärkmedel Fack I: Förtvättmedel Programväljare Programväljare för att slå på och stänga av maskinen samt för att välja program. Går att vrida åt bägge hållen. Display/ Menyknappar/ändrings, C(Temper Ställ in temperatur ( 0, * (Centr Ställ in centrifugerings (* beroende på modell) (0=inge under programmets g Alla knappar är berörin lätt beröring räcker! t 1 2

4 Laddningsvisning/ doseringsrekommendation Sortera tvätten Följ tvättråden i textilierna! Läs textilvårdsetiketten. Sortera efter typ av plagg, färg, hur smutsigt det är och temperatur. Överskrid inte den max. tillåtna tvättmängden sidan 7. Observera Viktiga anvisningar sidan 9. Tvätt- och sköljmedel Mängden tvättmedel beror på: vättmängden, hur hårt smutsad tvätten är, vattnets hårdhetsgrad (information får du från det lokala vattenverket) och tillverkarens doseringsanvisningar. På modeller med insats för flytande tvättmedel: Dosera det flytande tvättmedlet i den avsedda behållaren och lägg in den i trumman. När maskinen är igång: Var försiktig med att öppna tvättmedelslådan! Tjockflytande mjuk-/sköljmedel måste först röras ut i lite vatten. Detta förhindrar igentäppning. Aktivera genom att öppna luckan, välj program och lägg i tvätt. Tvättmedelsfack med fack I, II, Tvättning Lucka Manöverpanel Handtag på påfyllningsluckan Frånkoppling Sätt programväljaren på Från. Stäng vattenkranen Behövs inte på Aqua-Stop-modellerna Se installationsanvisningen, sidan 7. Ta ur tvätten Öppna luckan och ta ur tvätten. Om Sköljstopp (utan slutcentrifugering) är aktiverat: Sätt programväljaren på Urpumpning eller Centrifugering. Välj varvtal för centrifugering om så behövs. Tryck på Start. Ta ur föremål som hamnat i trumman - risk för rost. Lämna luckan och tvättmedelslådan öppna så att vattnet kan dunsta knappar atur) = kallt) ifugering) varvtal n centrifugering ång) gskänsliga, en Start Öppna luckan/ställ in program* 1 *Om barnlåset är aktiverat Inaktivera, sidan 5. Följ anvisningarna på displayen! Lägg i tvätt Se laddningsvisningen på displayen sidan 9 Dosera tvätt- och sköljmedel Följ doseringsrekommendationerna på displayen sidan 9 Stäng luckan Individuella inställningar sidan 5. Typ av fläck sidan 6. Ställa in temperatur/centrifugeringsvarvtal sidan Belysning inne i trumman (beroende på modell) när luckan öppnas eller stängs samt när programmet startar. Slocknar automatiskt. Välj Start Tvättning Servicelucka 6 Programmet är slut när displayen visar Färdig, Ta ut tvätten. Tryck på valfri knapp om displayen har slocknat, Energisparläge, sidan 1. Avbryt programmet I program med hög temperatur: Låt tvätten svalna först: Välj Sköljning. Tryck på Start. I program med låg temperatur: Välj Centrifugering eller Urpumpning. Tryck på Start. Byt program om du valt fel program av misstag: Ställ in programmet på nytt. Tryck på Start. Det nya programmet börjar från början. Fyll på tvätt... sidan 6... om Start har valts och displayen visar Påfyll. möjlig. Lämna inte luckan öppen för länge - vatten från tvätten kan börja läcka ut. Laddningsvisning vid påfyllning inaktiv. Tryck på Start. 3 4

5 Individuella inställningar Extrafunktioner se även programöversikten varioperfect* speedperfect: För kortare tvättid med liknande tvättresultat som speedperfect - Standard - standardprogrammet. Maximal tvättmängd Programöversikt, sidan 7. ecoperfect ecoperfect: Sparar energi med liknande tvättresultat som standardprogrammet. Sluttid* Med denna funktion visas tiden fram till programslutet. Kan ställas in till max. 24 h i steg om en timme. Tryck på knapparna (Change) tills önskad tid visas (h=timme). När programmet startat går det inte att ändra inställningarna. Förtvätt För hårt nedsmutsad tvätt. Förtvätt vid max. 30 C Skrynkelskydd Signal* Knappljud* Språk* Välj alternativ / Vatten plus Sköljstopp Extrasköljning* max.+3 sköljningar Specialcentrifugering med efterföljande fas som håller tvätten luftig. Skoncentrifugering med reducerat varvtal. Tvätten blir något fuktigare. Välj ljudstyrka för meddelandesignal. från - låg - medel - hög - mycket hög Välj ljudstyrka för knapparna. från - låg - medel - hög - mycket hög Välj språk för displayen. Högre vattennivå. Skonsammare behandling av tvätten. Efter den sista sköljningen ligger tvätten kvar i vattnet. Extra sköljning. Längre programtid. Rekommendation: För särskilt känslig hud eller/och i områden med mycket mjukt vatten. Typ av fläck* Automatisk behandling av svåra fläckar sidan 6. Displaysymboler Barnlås/låsta inställningar Skumavkänning Information om programförlopp och indikering av tvättmängd Ändra inställningar tillgängligt efter valt program * vid längre tryckning utförs efterföljande inställningsalternativ automatiskt Tvättmaskinen kan spärras för att förhindra att inställningarna ändras. Aktivera: Håll knappen (Options) intryckt i 5 sekunder. Symbolen tänds. Inaktivera: Håll knappen (Options) intryckt i 5 sekunder. Om programväljaren har ändrats efter start blinkar symbolen. Sätt tillbaka programväljaren till det ursprungliga programmet och inaktivera sedan. Barnlåset kan vara på till nästa programstart, även efter att maskinen stängts av (namnet på det senast körda programmet visas på displayen). Inaktivera barnlåset innan programmet startas och aktivera igen efter programstarten. För mycket skum i tvättmaskinen. Skumkontrollsystemet är aktivt - särkilt programförlopp för att minska skummet. Individuella inställningar Förvalda program Under Minne 1 och Minne 2 kan man spara ett program med inställningar: Sätt programväljaren på Minne 1 eller Minne 2. Välj önskat program med knappen. Välj önskat alternativ med knappen /, ändra inställningen med knapparna. Välj inställningar med knapparna C (Temperatur) och (Centrifugering). Tryck på knappen Start. Typ av fläck Rätt behandling för varje typ av fläck Låt inte fläckar torka in. Ta bort större smutspartiklar. Välj tvättpunkter som vanligt och ladda maskinen. Välj en fläcktyp (typerna kan inte kombineras). Du kan välja mellan 16 olika sorters fläckar. Tvättmaskinen anpassar tvättemperatur, trumrörelse och blötläggningstid efter fläcktypen. Varje fläcktyp får sin speciella behandling med kallt eller varmt vatten, skonsam eller intensiv tvättning (tack vare den nya trumstrukturen) och lång eller kort blötläggning. Välj alternativet Typ av fläck med knappen (Options). Välj fläcktyp med knapparna (Change). Fläckar Apelsin Barnmat Blod Choklad Gräs Jordgubbar Fläckbehandling - två exempel Ägg Blod Jord och sand Kaffe Kosmetika Rödvinsfläck Smör och olja Smuts. Sockor Svett Te Tomater Ägg Blötläggning i ljummet vatten, tvättning med högre vattennivå och extra sköljning för att avlägsna partiklar Blod löses först upp i kallt vatten, därefter startar det valda programmet. För övriga fläckar har vi tagit fram motsvarande lösningar efter noggranna undersökningar. Efterfyllning Tryck på Start, om du vill fylla på tvätt efter programstart. Maskinen kontrollerar om det är möjligt att fylla på tvättgods. Observera anmärkningarna i displayfältet. Av säkerhetsskäl är luckan låst vid hög vattennivå och hög temperatur och så länge trumman roterar. Tryck på Start för att fortsätta programmet. 5 6

6 Programöversikt Se tabellen Förbrukningsvärden på sidan 8 och anvisningarna på sidan 9! max. Typ av tvätt Alternativ; anvisningar C ( = kallt) Program speedperfect *, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp Slitstarka textilier, textilier av bomull och linne som tål att kokas Lättskötta textilier av bomull, linne, syntet eller blandmaterial 8 kg/ 5 kg* Vit-/kulörtvätt C speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp Syntet C speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp ; olika typer av tvätt kan tvättas tillsammans Mix C 3,5 kg Textilier av bomull och lättskötta textilier speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp ; minskad skölj- och slutcentrifugering Mörk tvätt C Mörka textilier av bomull och syntet speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extra sköljning, Typ av fläck, Sköljstopp ; endast lätt centrifugering, häng upp för dropptorkning Strykfria skjortor av bomull, linne, syntet och blandmaterial. Skjortor C speedperfect, ecoperfect, Förtvätt, Skrynkelskydd, Vatten plus, Extrasköljning, Typ av fläck, Sköljstopp ; endast lätt centrifugering mellan sköljningarna Ömtåliga textilier av siden, syntet eller blandmaterial (t.ex. gardiner) Fintvätt/Siden C 2 kg Sköljstopp ; extra skonsamt tvättprogram för att förhindra att tvätten krymper. Programmet har längre pauser (tvätten vilar i tvättvattnet) Hand- och maskintvättbara textilier av ylle eller med inslag av ylle Ylle C Sköljstopp ; Kortprogram på ca 15 minuter, för lätt nedsmutsad tvätt Lättskötta textilier av bomull, linne, syntet eller blandmaterial Supersnabb C speedperfect, ecoperfect, Vatten plus, Extrasköljning, Typ av fläck ; mer information om Impregnering sidan 9, reducerad slutcentrifugering i intervall Tvätt följt av impregnering av vind-, sport- och friluftstextilier med väderskydd, impregnerade textilier C 1 kg Outdoor + impregnering Extraprogram Sköljning, Centrifugering, Urpumpning, Skoncentrifugering * reducerad tvättmängd för alternativet speedperfect Som kortprogram är Mix 40 C optimal med max. centrifugeringsvarvtal. Program utan förtvätt - fyll på tvättmedel i fack II, program med förtvätt - fördela tvättmedlet på fack I och II. Siemens Electrogeräte GmbH Carl-Wery-Str München / Deutschland 0611 / WM16S772DN *677444* 7

7 Säkerhetsanvisningar Läs och följ bruks- och installationsanvisningarna och all annan dokumentation som följer med tvättmaskinen. Spara dokumentationen för senare användning. Risk för elektrisk stöt Livsfara Kvävningsrisk Förgiftningsrisk Explosionsrisk Risk för skador Förbrukningsvärden Dra i kontakten, aldrig i sladden! Händerna måste vara torra när du sätter i/drar ur kontakten. När du ska göra dig av med apparaten: Dra ur kontakten. Kapa nätsladden och ta bort den och kontakten. Förstör låset på luckan. På så sätt kan inte barn bli inlåsta och hamna i livsfara. Låt inte barn leka med förpackningar, folie eller förpackningsdelar. Förvara tvätt- och sköljmedel oåtkomligt för barn. Tvättgods som har förbehandlats med rengöringsmedel som innehåller lösningsmedel, som t.ex. fläckborttagare/tvättbensin, kan orsaka explosion om det läggs i maskinen. Skölj först all tvätt ordentligt för hand. Luckan kan bli mycket varm. Var försiktig när hett tvättvatten töms ut. Klättra inte på tvättmaskinen. Ta inte stöd mot den öppna luckan. Stick inte in handen i trumman om denna fortfarande roterar. Program Tvättmängd Ström*** Vatten*** Programmets längd*** Vit-/kulörtvätt 30 C* 8 kg 0,35 kwh 57 l 2:06 h Vit-/kulörtvätt 40 C* 8 kg 0,97 kwh 57 l 2:16 h Vit-/kulörtvätt 60 C* 8 kg 1,36 kwh 57 l 2:26 h Vit-/kulörtvätt 90 C 8 kg 2,34 kwh 68 l 2:16 h Mix 40 C* 3,5 kg 0,47 kwh 37 l 0:53 h Syntet 40 C* 3,5 kg 0,55 kwh 41 l 1:35 h Fintvätt/Siden 30 C 2 kg 0,14 kwh 35 l 0:41 h Ylle 30 C 2 kg 0,16 kwh 40 l 0:40 h * Programinställning för kontroll enligt gällande EN Anvisning för jämförande kontroller: Testa testprogrammet genom att tvätta den angivna tvättmängden med max centrifugeringsvarvtal. Program Tillvalsfunktion Belastning Årsförbrukning av energi Årsförbrukning av vatten Vit-/kulörtvätt 40/60 C ecoperfect ** 8/4 kg 189 kwh l ** Programinställning för kontroll och energimärkning enligt direktiv 2010/30/EU med kallvatten (15 C). *** Värdena varierar beroende på vattentryck, vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, typ av tvätt, tvättmängd, hur smutsig tvätten är, vilket tvättmedel som används, svängningar i nätspänningen och vilka extrafunktioner som valts. Viktiga anvisningar Före den första tvätten Lägg inte i någon tvätt! Öppna vattenkranen. Fyll på i facket II: ca 1 liter vatten tvättmedel (dosera efter tillverkarens anvisningar för lätt nedsmutsad tvätt och efter vattnets hårdhet) Sätt programväljaren på Syntet 60 C och tryck på Start. Sätt programväljaren på Från när programmet är klart. Så är du snäll mot tvätt och tvättmaskin Dosera tvättmedel och andra medel enligt tillverkarens anvisningar. Töm alla fickor. Avlägsna metallföremål (t.ex. gem). Lägg ömtålig tvätt i en nätpåse (strumpor, gardiner, bygelbehå). Dra igen blixtlås, knäpp ihop påslakan. Borsta bort sand ur fickor och byxuppslag. Ta bort gardinkrokar eller lägg gardinerna i nätpåse/örngott. Lägg i tvätt Blanda små och stora plagg för bästa centrifugeringsresultat. Ensamma plagg kan leda till obalans. Se till att ingen tvätt kläms mellan luckan och gummitätningen. Blötläggning Lägg i tvätt med liknande färger. Fyll på tvättmedel enligt tillverkarens anvisningar i fack II. Sätt programväljaren på Vit-/kulörtvätt 30 C och tryck på Start. Pausa programmet efter ca 10 minuter genom att trycka på Start. Efter önskad blötläggningstid trycker du på Start för att fortsätta programmet eller ändra programmet. Stärkning Tvätten ska inte behandlas med mjukmedel. Flytande stärkmedel kan användas i alla tvättprogram. Fyll på stärkmedel i sköljmedelsfacket (rengör facket vid behov). Färgning/blekning Endast hushållsfärger får användas. Salt kan angripa rostfritt stål! Följ färgmedelstillverkarens anvisningar! Tvätt får inte blekas i tvättmaskinen! Laddningsvisning Laddningssensorn visar hur mycket tvättmaskinen har laddats. Tvätten vägs inte! Doseringsrekommendation Doseringsrekommendationen visar - beroende på program och tvättmängd - rekommenderad tvättmedelsdosering i %. Procenttalet gäller för tvättmedelstillverkarens rekommenderade mängd. Mängdautomatik Mängdautomatiken anpassar vatten- och strömförbrukningen för varje program efter typ av textil och tvättmängd med hjälp av sensorer, detta oberoende av laddningsvisningen. Outdoor+ Tvätten får inte behandlas med sköljmedel. impregnering Rengör tvättmedelslådan ordentligt från sköljmedelsrester. Använd specialtvättmedel och impregneringsmedel för maskintvätt som säljs i t.ex. sportaffärer. Dosera enligt tillverkarens anvisningar. 1. Fyll på specialtvättmedel för friluftstextilier i fack II och 2. impregneringsmedel (max. 170 ml) i fack. Sätt programväljaren på Outdoor+impregnering. Ställ in temperatur. Tryck på Start. Slutbehandla tvätten enligt tillverkarens anvisningar. 8 9

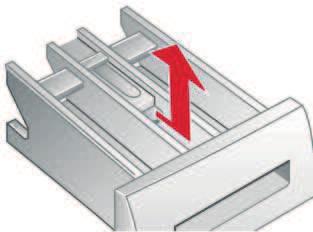

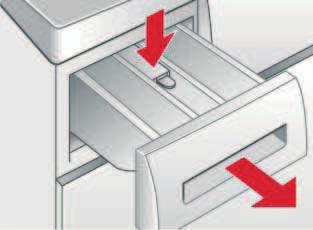

8 Insats för flytande tvättmedel beroende på modell Sätt insatsen i rätt läge för dosering av flytande tvättmedel: Ta ut tvättmedelslådan helt sidan 10. Skjut insatsen framåt. Använd inte insatsen (skjut den uppåt): med geléartade tvättmedel och tvättpulver, tillsammans med program med Förtvätt och tillvalet Sluttid. Skötsel Utsidan och manöverpanelen Ta genast bort rester av tvättmedel. Torka rent med en mjuk fuktig trasa. Duscha aldrig tvättmaskinen med vatten. Rengör tvättmedelslådan......om det innehåller rester av tvätt- eller sköljmedel. 1. Dra ut och tryck ner insatsen. Ta ut hela utdragslådan. 2. Ta ut insatsen: Tryck uppåt med fingret på undersidan. 3. Rengör facket och insatsen med vatten och en borste. Torka. 4. Sätt tillbaka insatsen så att den klickar fast (sätt cylindern på styrstiftet). 5. Skjut in tvättmedelsfacket på plats igen. Låt tvättmedelsfacket stå på glänt så att vattenrester får torka. Tvättrumman Använd klorfritt rengöringsmedel, aldrig stålull. Avkalkning Ingen tvätt i maskinen! Behövs inte om tvättmedlet doseras rätt. Om det ändå måste göras, följ anvisningarna från avkalkningsmedlets tillverkare. Upplysningar om lämpliga avkalkningsmedel finner du på vår webbplats och via kundtjänst (sidan 13). Meddelanden på displayen beroende på modell Risk för elektrisk stöt! Dra ur stickkontakten! Explosionsrisk! Använd aldrig lösningsmedel! Luckan öppen? Stäng luckan ordentligt; tvätt kan ha klämts i luckan. Vattenkranen stängd? Öppna vattenkranen helt. Tilloppsslangen är böjd eller ihopklämd; Rengör filtret sidan 11, för lågt vattentryck. Pumpen igensatt? Vattenpumpen är igensatt; Rengör vattenpumpen sidan 11. Utloppsslangen/utloppsröret igentäppt; Rengör utloppsslangen vid vattenlåset på handfatet sidan 11. Paus Ingen påfylln.; Det går inte att fylla på mer tvätt. Välj Start för att fortsätta programmet. Vattennivå för hög eller Temperatur för hög F : 23 Vatten i bottenplåten, maskinen är otät. Kontakta kundtjänst! F : 34 Luckan går inte att låsa. Öppna luckan och stäng den så att du hör ett tydligt klickljud; Stäng av maskinen och slå på den igen; Välj program och gör individuella inställningar; Starta programmet. Andra meddelanden Stäng av maskinen. Vänta 5 sekunder och slå på den igen. Kontakta kundtjänst om meddelandet kvarstår sidan 13. Anvisningar vid stopp Avloppspumpen Sätt programväljaren på Från. Dra ur elkontakten. 1. Öppna serviceluckan och ta loss den. 2. Ta loss tömningsslangen från hållaren. Dra ur proppen och låt avloppsvattnet rinna ut. Tryck in proppen. 3. Skruva försiktigt av pumplocket (kvarvarande vatten) 4. Rengör pumphuset och pumplocket inuti (pumpvingarna ska kunna röra sig fritt). 5. Sätt tillbaka och dra åt pumplocket. Handtaget står lodrätt. Sätt tömningsslangen i hållaren. 6. Sätt tillbaka serviceluckan och stäng den. Gör så här för att förhindra att oanvänt tvättmedel rinner ut i avloppet vid nästa tvätt: Häll 1 liter vatten i fack II och starta programmet Urpumpning. Avloppsslang på handfatets vattenlås Sätt programväljaren på Från. Dra ur elkontakten. 1. Lossa slangklämman och dra försiktigt av utloppsslangen (vatten i slangen). 2. Rengör utloppsslangen och anslutningen på vattenlåset. 3. Sätt tillbaka utloppsslangen och säkra den med slangklämman. Filtret i vattenanslutningen Risk för elektrisk stöt Säkerhetsanordningen Aqua-Stop får inte hamna under vatten (den innehåller en elektrisk ventil). Reducera vattentrycket i tilloppsslangen: 1. Stäng vattenkranen! 2. Välj valfritt program (utom Centrifugering/Urpumpning). 3. Tryck på Start. Låt programmet gå ca 40 sekunder. 4. Sätt programväljaren på Från. Dra ur kontakten. 5. Rengör filtret. Ta av slangen från vattenkranen. Rengör filtret med en liten borste. och/eller på modellerna Standard och Aqua-Secure: Ta loss slangen från maskinens baksida, ta ut filtret och rengör det. 6. Sätt tillbaka slangen och kontrollera att den är tät. Risk för skållning! Låt tvättvattnet svalna! Stäng vattenkranen! 10 11

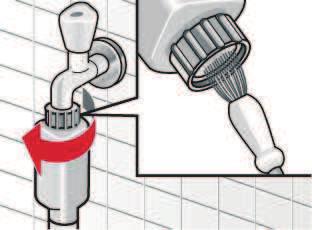

9 Felavhjälpning Vatten strömmar ut: Ingen vattentillförsel: Kontrollera att utloppsslangen sitter fast ordentligt. Byt slang vid behov. Dra åt tilloppsslangen ordentligt. Har Start inte valts? Är inte vattenkranen öppen? Är filtret igentäppt? Rengör filtret sidan 11. Tilloppsslangen vikt eller klämd? Luckan går inte att öppna: Säkerhetsfunktionen har aktiverats. Har programmet avbrutits? sidan 4. Har Sköljstopp (utan slutcentrifugering) valts? sidan 3,4. Går luckan bara att öppna med nödupplåsningen? sidan 13. Programmet startar inte: Tvättvattnet pumpas inte ut: Har Start eller Sluttid valts? Är luckan stängd? Är barnlåset aktivt? Inaktivera sidan 5. Har Sköljstopp (utan slutcentrifugering) valts? sidan 3,4. Rengör vattenpumpen sidan 11. Rengör utloppsröret och/eller utloppsslangen. Det syns inget vatten i trumman: Inget fel - vattennivån är så låg att den inte går att se. Centrifugeringen ger inte önskat resultat. Tvätten är våt/för fuktigt: Programtiden ändras under tvättförloppet: Maskinen börjar centrifugera flera gånger: Vatten kvar i facket för sköljmedel: Det luktar inuti maskinen: Displayen visar: Lödder tränger ut från tvättmedelslådan: Kraftigt buller, vibrationer och "vandring" vid centrifugering: Buller vid centrifugering och urpumpning: Displayen/lamporna fungerar inte under tvättning: Programförloppet är längre än vanligt: Det finns tvättmedelsrester på tvätten: Inget fel - kontrollsystemet för obalans har avbrutit centrifugeringen eftersom tvätten var ojämnt fördelad. Fördela små och stora tvättplagg i trumman. Har Skrynkelskydd valts? sidan 5. För lågt varvtal inställt? sidan 5. Inget fel. Maskinen optimerar förloppet för varje programsteg. Då kan programtiden ändras på displayen. Inget fel maskinens system för kontroll av obalans utjämnar obalansen i trumman. Inget fel tvättmedlets effekt påverkas inte. Rengör insatsen vid behov sidan 10. Kör programmet Vit-/kulörtvätt 90 C utan någon tvätt i. Använd tvättmedel. Har du hällt i för mycket tvättmedel? 1 Blanda en matsked sköljmedel med en ½ liter vatten och häll i fack II (ej för friluftskläder och duntextilier!). Ta mindre mängd tvättmedel nästa gång. Står maskinens fötter stadigt på golvet? Säkra maskinens fötter Installationsanvisning. Är transportsäkringarna borttagna? Ta bort transportsäkringarna Installationsanvisning. Rengör vattenpumpen sidan 11. Strömavbrott? Har säkringarna löst ut? Koppla till säkringarna/byt ut säkringarna. Energisparläget aktivt? sidan 1. Kontakta kundtjänst om felet kvarstår. Inget fel maskinens system för kontroll av obalans utjämnar obalansen i trumman genom att fördela tvätten. Inget fel - skumkontrollsystemet har aktiverats - fler sköljningar har startats. Vissa fosfatfria tvättmedel innehåller olösliga rester. VäljSköljning eller borsta av tvätten efteråt. Använd flytande tvättmedel 12 Felavhjälpning När maskinen pausats blinkar Start mycket snabbt och en ljudsignal hörs: Vattennivån är för hög. Stäng genast luckan. Välj Start för att fortsätta programmet. Om du inte själv kan åtgärda ett fel (med avstängning/påslagning) eller reparation blir nödvändigt: Sätt programväljaren på Från och dra ur kontakten ur vägguttaget. Stäng vattenkranen och kontakta kundtjänst sidan 13. Nödupplåsning t.ex. vid strömavbrott Programmet fortsätter när strömmen kommer tillbaka. Om du ändå vill ta ut tvätten kan du öppna luckan på följande sätt: Risk för skållning! Tvättvattnet och tvätten kan vara mycket hett. Låt svalna en stund. Stick inte in handen i trumman om denna fortfarande roterar. Öppna inte luckan om det står vatten bakom glaset. 1. Sätt programväljaren på Från och dra ur elkontakten. 2. Töm ut tvättvattnet sidan Dra nödupplåsningen nedåt med ett verktyg och lås upp. Påfyllningsluckan går nu att öppna. Kundtjänst Kontakta vår kundtjänst om du inte kan åtgärda felet själv (Felavhjälpning, sidan 12, 13). Vi hittar alltid en lämplig lösning så att onödiga besök från servicetekniker kan undvikas. Kontaktuppgifter för närmaste kundtjänst finns här resp. i kundtjänstlistan (beroende på modell). S (local rate) Uppge maskinens produktnummer (E-Nr.) och tillverkningsnummer (FD) när du kontaktar kundtjänst. Produktnummer Tillverkningsnummer Uppgifterna hittar du: på insidan av luckan* / den öppnade serviceluckan* och på maskinens baksida. *beroende på modell Lita på tillverkarens kompetens. Vänd dig till oss. På så sätt garanteras du att reparationer genomförs av utbildade servicetekniker som kommer med originalreservdelar. 13
