AVM 105/115S: Ventilställdon med Sauter Universal Technology (SUT) Sauter Components

Transkript

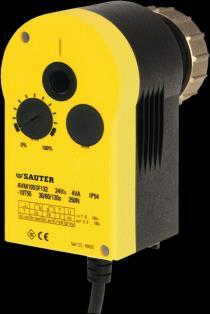

1 AVM 105/115S: Ventilställdon med Sauter Uniersal Technology (SUT) För regulatorer med analog utgång ( V) eller kontaktutgång (2- eller 3-punkts styrning). För tå- och tre -ägs entiler typ VUN/BUN, VUD/BUD, VUE/BUE serier. Val a karakteristik (linjär eller likprocentig) kan göras på ställdonet. Tådelat kapsling a plast, sart underdel och gul öerdel, med stegmotor, SUT elektronisk styrenhet och underhållsfri äxel. Montagedel a plast och öerfallsmutter a mässing för montage på entil. Sammankoppling med entilspindel är automatisk. Funktionsriktning kan äljas id elektrisk anslutning. Elektronisk ridmomentberoende stop id ändlägen. Automatisk anpassning till entilens slaglängd. Kodomkopplare för al a karakteristik och gångtid. Driningen kan frikopplas för manuell justering a entilläget med en 10 mm insexnyckel. Anslutningskabel L=1.2 m, mm 2. Kan monteras i alfritt läge, men ej upp och ner. Typ Gångtid [s] Slaglängd [mm] Dragkraft [N] För entiler med likprocentigt karakteristik, kan ändras till linjär Matningsspänning Vikt [kg] AVM 105S F / 60 / V~/= 0.7 AVM 115S F / V~/= 0.7 AVM 115S F901 80/ V~ 0,7 Lägesregulator 1) Sarstid 200 ms Styrsignal V, R i > 100 k Startpunkt U 0 0 eller 10V Lägesåterföringssignal V, last > 10 k Reglerområde U 10V Kopplingsområde Xsh 200 mv Matningsspänning 24V 20%, Hz Tillåten omginings temp C 24V= -10%...20% Tillåten omginingsfukt %rh Utan kondensering Effektförbrukning Kapslingsklass (horisontal) IP 54 enligt EN Se tabell nedan Skyddsklass III (enligt IEC 60730) EMC direkti 2004/108/EC Max. drifttemp. 100 C id entil Kopplingsschema A09673 Måttritning M09743 EN , EN , EN % 0 % Direction of operation 2 M Y07552 Direction of operation 1 0 V Utsignal y 10 V B07650 Miljödeklaration MD Tillbehör * Sekensmodul för delning a signal, monteras i separat kapsling enligt * En äxlande hjälpkontakt 3) ; * Tå äxlande hjälpkontakter 3) ; * Mellandel rekomenderad för mediatemp. >100 grad C * Mellandel rekomenderad för mediatemp <10 grad C * Adapter för Siemens VVG / VXG 44 och 48 entiler ) Potentiometer 130 ; ) Potentiometer 1000 ; ) Potentiometer 5000 ; CASE dries: PC erktyg för att konfigurera ställdonen med en dator *) Måttritning eller kopplingsschema under samma ritningsnummer. 1) Äen för 2-punkt eller 3-punkt, beroende på typ a anslutning. 2) AVM115SF901: För Sauter entil Valeco VCL040 och VCL050 3) Justerbar mellan ; max.belastning 5 (2) A, V 4) Endast en potentiometer eller hjälpkontakt kan anändas samtidigt Effektförbrukning Typ Gångtid [s] Status Akti effekt P [W] Skenbar effekt S [VA] AVM105F I drift Stillastående I drift Stillastående I drift Stillastående AVM115F I drift Stillastående I drift Stillastående

2 AVM 104/114/105/115S S8

3 AVM 104/114/105/115S Funktion. Beroende på hur ställdonet ansluts (se kopplingsschema), kan det anändas som ett analogt don för signal V, som ett 2-punkts (öppna/stäng) eller som ett 3-punkts (öppna/stopp/stäng). Gångtiden kan anpassas till behoet med hjälp a kodomkopplare S1 och S2 (AVM 105 endast S1) Karakteristiken (linjär eller likprocentig kan äljas med kodomkopplare S3. Manuell justering genom frikoppling a dre (nära kabelanslutning) och samtidigt ridning med en 10 mm insexnyckel i hålet på oansidan a donet. Genom ridning ca. 1½ ar uppnås slaglängd på 8 mm. Anslutning som ett 2-punkts ställdon. Öppna/stäng funktionen aktieras genom att ansluta spänning på den blå och den bruna kabeln. Vid anslutning a spänning på den sarta kabeln öppnar entilens reglerport. När spänningen bryts, går ställdonet till motsatta ändläge och stänger entilen. Oanänd röd och grå kablar skall ej anslutas och får ej komma i kontakt med öriga kablar. Vi rekommenderar att dessa kablar isoleras Anslutning för 3-punkts reglering. Vid anslutning a spänning på kablarna brun eller sart, kan entilen köras till alfritt läge. Med spänning på den blå och den sart kabeln öppnas entilen (reglerporten). Ventilen stänger (reglerporten) med spänning på den blå och den bruna kabeln. I ändlägen (id stop i entilen eller id maximum slaglängd) eller i händelse a öerbelastning, kommer elektroniken att stänga a spänningen till motorn (inga ändlägeskontakter). Ställdonets gångriktning kan ändras genom att äxla anslutning a kablarna brun och sart. Oanänd röd och grå kablar skall ej anslutas och får ej komma i kontakt med öriga kablar. Vi rekommenderar att dessa kablar isoleras Anslutning för styrsignal V. Den integrerade lägesregulatorn styr ställdonet som en funktion a regulatorns utsignal y. Gångriktning 1 (matningsspänning på brun kabel): kopplingens axel öppnar entilen (reglerporten) när styrsignalen ökar. Gångriktning 2 (matningsspänning på sart kabel): kopplingens axel stänger entilen (reglerporten) när styrsignalen ökar. Startpunkten och reglerområdet är förinställda. En sekensmodul finns (som tillbehör) för begränsning a signalområden. Efter att manuell justering har gjorts, eller id spänningsabrott längre än 5 minuter, återjusteras ställdonet automatiskt. Efter anslutning a matningsspänning, går ställdonet till entilens öre stoppläge, och indikerar därmed entilens läge stängt. Beroende på styrsignalen kan entilen styras till alfritt läge mellan 0 och 8 mm. Ställdonet behöer inte efterjusteras tack are elektroniken och stegmotorn. Parallelldrift a mer än ett ställdon a samma typ garanteras. Återföringssignalen y 0 = V motsarar en effekti slaglängd på 0 till 8 mm S8

4 Linear Linear Equal percentage AVM 104/114/105/115S Kod omkopplare AVM 105S Run time per mm 4,375 s 35 s ± 1 8,125 s Switch coding 4 4 Run time for 8 mm stroke 65 s ± 2 AVM 115S Run time per mm Switch coding 7,5 s 60 s ± 2 Run time for 8 mm stroke 16,25 s s ± 4 15 s 120 s ± 4 = factory setting B10703 = factory setting B10702 AVM 105S Desired character. cure Switch coding Characteristic cure for ale Characteristic cure for drie Effectie on ale = % lin lin = factory setting B S8

5 Linear Equal percentage Linear Quadratic Equal percentage AVM 104/114/105/115S Kod omkopplare fortsättning AVM 115S Desired character. cure Switch coding Characteristic cure for ale Characteristic cure for drie Effectie on ale = % x 2 lin = % lin = factory setting B10705

6 AVM 104/114/105/115S Sekensmodul, tillbehör Startpunkten Uo och reglerområdet U kan ställas in med potentiometer. Detta gör det möjligt att koppla in flera enheter i sekens eller i kaskad med en regulators styrsignal. Insignalen (del a området) förstärks till en utsignal V. Detta tillbehör kan ej monteras på ställdonet, utan bör monteras i en extern kopplingsbox CASE Dries PC erktyg, tillbehör Med CASE Dries kan du ställa in och läsa ställdonsparametrarna på plats. Anslutningen sker ia en seriel-port på datorn (laptop) och ett uttag på ställdonet. Tillbehöret består a: Programaran inklusie installation och bruksanisning, monteringsanisning, anslutningskontakt och kabel (1,2 m lång) och gränssnitt omandlare för PC. Programmet är utformat för driftsättning och serice samt erfarna operatörer. Den sista inställningen har prioritet, oasett om de med Kodad strömställare eller CASE Dries. När en förändring är gjord med kodswitch, är ställdonet akti med denna inställning. För att de inställningar som gjorts med CASE Dries inte kan skrias öer, måste kodningsbrytaren tas bort innan inställningen med CASE Dries (i leeransen ingår specialerktyg)

7 y= V y0= V AVM 104/114/105/115S Konstruktions- och installationsinstruktioner. Förekomst a kondensat, atten etc. längs entilspindeln som kan komma in i ställdonet skall undikas. Får ej monteras upp och ner. Sammanbyggnad a ställdon och entil genom att montera och dra fast öerfallsmuttern utan idare justering, inga erktyg behöer anändas. Ventilspindel och ställdonsspindel kopplas samman automatiskt genom att anända handmanöerenheten eller genom att ansluta manöerspänning. Vid demontering skall först kopplingen mellan entil och ställdon frigöras och sedan öppnas öerfallsmuttern. Ställdonet leereras från fabrik i mittläge. Genom kombinationen a stegmotor och elektronik kan flera ställdon a samma SUT modell köras parallellt. Följande tillbehör kan monteras på arje ställdon: En enkel hjälpkont. Kodomkopplare är tillgängliga genom en öppning med sart täcklock på kapslingens öerdel. Hjälpkontakten skall skruas fast på ställdonets oansida. Innan monteringen kan utföras måste lägesindikeringen tas bort. En ny indikator blir synlig i en lucka på hjälpkontakten. N.B.: Kapslingen får ej öppnas Öriga tekniska data. Öre delen a kapslingen med täcklock för kodomkopplare, lägesindikator och handmanöer innehåller stegmotor och SUT elektroniska styrenhet. Den undre delen innehåller den underhållsfria dresatsen. Växlande hjälpkontakter. Kontaktbelastning: max. 230 VAC.; min. ström 20 ma id 20 V Kontaktbelastning: max VDC.; ström mA Kopplingsshema BU BN BK RD GY 1 2a 2b V~ Variante 1 (3pt) BU open/stop/close 24 V~ BN BK RD GY 1 2a 2b 3 44 RD = röd BN = brun BK = sart BU = blå GY = grå A/D P Variante 2 (2pt) open / close 24 V~ M BU BN BK RD GY 1 2a 2b 3 44 AVM 1. S A09673d S8

8 60 55,8 23,5 3, , ,5 45,6 107, ,5 Ø8 Ø26,5 SW30 Ø33 Ø26,7 Ø AVM 104/114/105/115S Måttritning , ,5 3,2 15, M Tillbehör 126, Ø33 Ø8 M09743b RD BN BK GN GY VT R D B N B K Ø42 Ø16 Z A A V~ 33 Uo y U A/B V AVM...S AVF... S AXM...S ASM...S ASF... S A09421a
