1 C66 Väderkompensator med PI-reglering av tappvarmvatten ECL Comfort Installation och underhåll Innehållsförteckning Installatörens sektioner i Instruktionsboken. ECL Comfortregulatorns instruktionsböcker är uppdelade i numrerade avsnitt. Denna instruktionsbok innehåller endast de avsnitt som gäller denna ECL Comfortregulator. Före start Installation 0 Identifiera applikation Montera regulatorn 2 Elektriska anslutningar 230 V a.c. 3 Elektriska anslutningar 24 V a.c. 4 Placering av temperaturgivare 5 Insättning av ECL-kort Basinställningar 6 Justering av ECL kortets inställningar 7 Inställning av tid och datum - Linje A 8 Visning av temperaturer och systemets enheter - Linje B 9 Handmanövrering - Linje B 20 Inställning av värmekurva - Linje C 2 Sommarurkoppling - Linje 22 Begränsning av tilloppstemperatur - Linje 2 23 Rumstemperaturens påverkan - Linje 3 26 Inställning av PI-reglering, värme - Linje Tappvarmvattenreglering Linje och 2 Kontroll och översikter 29 Kontrollista 30 inställningar 3 Utökad service 32 Hur de olika serviceparametrarna justeras Övrigt 34 Kopiering med ECL-kortet Daglig användning, vänd instruktionen, se avsnitt 0-07 VI.7C.C2.07 ECL COMFORT Val av favoritdisplay 2 Funktionsläge 3 Justering av rumstemperatur 4 Programmera in det egna dygnsschemat 5 fördelar 6 ECL Checklista 7 ECL termer

2 Lista över komponenter ECL Comfort 300 S Utegivare (ESM-0) S2 Rumsgivare (ESM-0) S3 Tilloppsgivare (ESM-) S4 Returgivare (ESM-) värmekrets I S5 Tilloppsgivare för tappvarmvatten (ESM-)krets II S6 Returgivare ( ESM-) krets II P Cirkulationspump för krets I P2 Cirkulationspump för krets II M Blandningsventil med motor - krets I M2 Blandningsventil med motor - krets II Installation och underhåll Ovanstående diagram visar ett grundläggande och förenklat exempel och innehåller inte alla komponenter som behövs i ett värmesystem. för installation och underhåll. Linje A - C, och linje - 7 för basinställningar, se översikt i avsnitt 30. se avsnitt 3 Om systemet som ska installeras skiljer sig från det visade diagrammet över ett standard värmesystem, gör en ritning för bättre överblick. Anpassning av värmesystem, se avsnitt 0. ECL-kortet: Installatörsanvisningar Kortets ska vara vänd framåt vid ändring av inställningar. För dagligt bruk och under igångkörning ska den gula sidan vara framåt. Funktionsläge Handmanövrering (används endast vid underhåll och service) Tidsstyrd funktion Konstant komforttemperatur Konstant spartemperatur Standby Använd pilknapparna för att flytta mellan olika linjer. Växlingsknappen används för att växla mellan temperaturer, växklingspunkter etc. Justera inställningarna med hjälp av plus/ minusknapparna. Kretsindikator Val av krets Växla display och knappar Justering Funktionsväljare För växling mellan värme- och tappvarmvattenkrets.

3 Före start Spara energi - spara pengar - förbättra komforttemperaturen ECL Comfort regulator är avsedd för styrning av tilloppstemperaturen i värmesystem. ECL Comfort ger följande: Rums- och tappvarmvattentemperatur styrd efter egna inställningar. Möjlighet att växla mellan komfort- och sparperioder på fastställda tidpunkter. Automatisk pumpmotion skyddar cirkulationspumpen från att fastna på grund av avlagringar. Lägre temperatur och därmed lägre energiförbrukning sänker kostnaderna. Gör en skiss över värmesystemet ECL Comfort regulatorn kan användas till många olika typer av applikationer med olika inställningar och kapaciteter. Om den aktuella applikationen skiljer sig från de diagram som visas i avsnitt 0, rita en skiss över det system som ska installeras. Detta gör det enklare att följa installationsanvisningen som är en steg för steg instruktion från installation till den slutliga justeringen innan slutbrukaren tar över. Observera: Regulatorn är förprogrammerad med fabriksinställningar som visas i aktuellt avsnitt av instruktionen. Vissa inställningar som används i samband med tillvalsmoduler finns inte med i denna instruktion. Dessa inställningar beskrivs i instruktionen för respektive modul. Hur används instruktionen Instruktionen är delad i 2 delar. Daglig användning (Vänd instruktionen) Gula avsnitt - 9 Installation och underhåll: Grå avsnitt 0 osv VI.7C.C2.07

4 0 Identifiera applikationen Installation ECL Comfort regulatorn kan styra olika värmesystem. Dessa standardapplikationer finns i flera varianter. I det här avsnittet finns de vanligaste applikationerna. Om den aktuella applikationen inte riktigt överensstämmer med dem som visas nedan tag den som är närmast och gör egna kombinationer. Installation Alternativ som använder samma inställningar: Värmeväxlare eller fjärrvärme Applikation typ Indirekt ansluten värmekrets och PI-reglerad tappvarmvattenkrets. Kontrollera inställningarna på linje 24 i krets I (kuggväxelmotor/ termomotor). Applikation typ 2 Direkt ansluten värmekrets och PI-reglerad tappvarmvattenkrets Kontrollera inställningarna på linje 24 i krets I (kuggväxelmotor/ termomotor). Observera! Systemdiagrammen i denna instruktion är principer och innehåller inte alla komponenter som behövs i ett värmesystem.

5 a Montera regulatorn b Installation ECL Comfort regulatorn ska monteras i närheten av värmekällan. 3 alternativ för montering finns: på vägg på DIN-skena i panel Skruvar och pluggar medlevereras inte. Installation Montering på vägg Sockel för väggmontage best. nr. 087B49 Montera sockeln på en slät vägg. Gör de elektriska kopplingarna och placera regulatorn i sockeln. Dra fast skruvarna. Montering på DIN-skena Beställ monteringssats best.nr. 087B45 En monteringssats behövs för att montera sockeln med regulator på DIN-skenan. Montering i panel Beställ monteringssats best.nr. 087B48 Panelens plåttjocklek får inte överstiga 3 mm. Gör en utskärning med måtten 92 x 38 mm. Tag bort högra sidan av locket med hjälp av en skruvmejsel. Placera regulatorn i utskärningen och fäst den med de 2 fjädrarna som placeras diagonalt i två hörn av regulatorn.

6 2a Elektriska anslutningar V a.c. 2b Anslutning av 230 V a.c. enhet Anslutning av givare Installation Installation Plint Beskrivning Max. belastning L Matningsspänning 230 V a.c. 2 N Matningsspänning 230 V a.c. 3 M Kuggväxelmotor öppen/krets I 0,2A 230 V a.c. 4 M Kuggväxelmotor - stängd/krets I alt termomotor ABV 0,2A 230 V a.c V a.c. matning för motorutgång/krets I 6 M2 Kuggväxelmotor öppen/krets II 0,2A 230 V a.c. 7 M2 Kuggväxelmotor stängd/krets II 0,2A 230 V a.c V a.c. matning till motorutgång/krets II 9 P Cirkulationspump till värmekrets I 4(2)A 230 V a.c V a.c. matning till pumprelä R 3 P3 Cirkulationspump till tappvarmvatten krets II 4(2)A 230 V a.c V a.c matning till pumprelä R3 Plint Beskrivning Typ (rekommenderad) 5 och 6 Systembuss 7 och 6 Utomhusgivare (S) ESM-0 8 och 6 Rumsgivare (S2) värmekrets I ESM-0 9 och 6 Tilloppsgivare (S3) värmekrets I ESMU/ESM-/ESMC 20 och 6 Returtemperaturgivare (S4) värmekrets I ESMU/ESM-/ESMC 2 och 6 Tilloppsgivare (S5) tappvarmvattenkrets II ESMU/ESM-/ESMC 22 och 6 Returtemperaturgivare (S6) tappvarmvattenkrets II ESMU/ESM-/ESMC Gör en bygling från 6 till signalnolla Ledningsarea för anslutning av givare: min 0,4 mm² Max total kabellängd: 50 meter (givare och buss) Observera! Kabellängd över 00 meter kan orsaka störkänslighet (EMC) Gör dessa byglingar Bygling från till 5 Bygling från 5 till 8 Bygling från 8 till 0 Bygling från 0 till 4 Bygling från 2 till Nolla Ledningsarea: 0,75 -,5 mm² Max ledningslängd: 50 meter Elektriska anslutningar Max 2 x,5 mm² kan anslutas i varje skruvplint.

7 Installation 3a Elektriska anslutningar 24 V a.c. Anslutning av 24 V a.c.och 230 V a.c. enheter Anslutning av givare 3b Installation Plint Beskrivning Max. belastning Plint Beskrivning Typ (rekommenderad) L Matningsspänning 24 V a.c. 2 N Matningsspänning 24 V a.c. 3 M Kuggväxelmotor - öppen/krets I 4 M Kuggväxelmotor - stängd/krets I alt termomotor ABV 5 24V a.c. matning för motorutgång/krets I 6 M2 Kuggväxelmotor öppen/krets II 7 M2 Kuggväxelmotor stängd/krets II V a.c. matning till motorutgång/krets II 9 K* Relä för cirkulationspump till värmekrets I 0 24 V a.c. till pumprelä R 3 K3* Relä för cirkulationspump till tappvarmvattenkrets II 4 24 V a.c. till pumprelä R3 * K Hjälprelä Spole: 24 V a.c. Kontakter: 4A 230 V a.c.,0 A 24 V a.c.,0 A 24 V a.c.,0 A 24 V a.c.,0 A 24 V a.c. 4(2)A 24 V a.c. 4(2)A 24 V a.c. 5 och 6 Systembuss 7 och 6 Utomhusgivare (S) ESM-0 8 och 6 Rumsgivare (S2) värmekrets I ESM-0 9 och 6 Tilloppsgivare (S3) värmekrets I ESMU/ESM-/ESMC 20 och 6 Returtemperaturgivare (S4) värmekrets I ESMU/ESM-/ESMC 2 och 6 Tilloppsgivare (S5) tappvarmvattenkrets II ESMU/ESM-/ESMC 22 och 6 Returtemperaturgivare (S6) tappvarmvattenkrets II ESMU/ESM-/ESMC Gör en bygling från 6 till signalnolla Ledningsarea för anslutning av givare Min 0,4 mm² Max total kabellängd: 50 meter (givare och buss) Observera: kabellängd över 00 meter kan orsaka störkänslighet (EMC) Gör dessa byglingar Bygling från till 5 Bygling från 5 till 8 Bygling från 8 till 0 Bygling från 0 till 4 Bygling från 2 till Nolla Ledningsarea: 0,75 -,5 mm² Max ledningslängd: 50 meter Elektriska anslutningar Max 2 x,5 mm² kan anslutas i varje skruvplint.

8 4 Placering av givare Installation Det är viktigt att givarna monteras på rätt plats i värmesystemet. Särskilt viktigt är detta när det gäller följande givare. Utomhusgivare (ESM-0) Utomhusgivaren ska monteras på byggnadens norra sida där det är minst troligt att den utsätts för direkt sol. Den får inte placeras nära dörrar eller fönster. Installation Tilloppsgivare (ESMU, ESM- eller ESMC) Placera givaren max 5 cm från blandningspunkten. I system med värmeväxlare, rekommenderar Danfoss dykgivare ESMU för montering i växlarens utlopp. Kontrollera att rörets yta är ren där givaren monteras. För att undvika skador på givarelementet får givaren inte flyttas efter montering. Returgivare (ESMA, ESM- eller ESMC) Returgivaren ska alltid placeras max 5 cm från ev blandningspunkt. Givaren ska placeras på en ledning som alltid har flöde. Rumsgivare (ESM-0, ECA 60 och 6 fjärrkontroll) Placera givaren i det rum vars temperatur ska styras. Montera inte givaren på yttervägg, nära radiatorer, fönster eller dörrar.

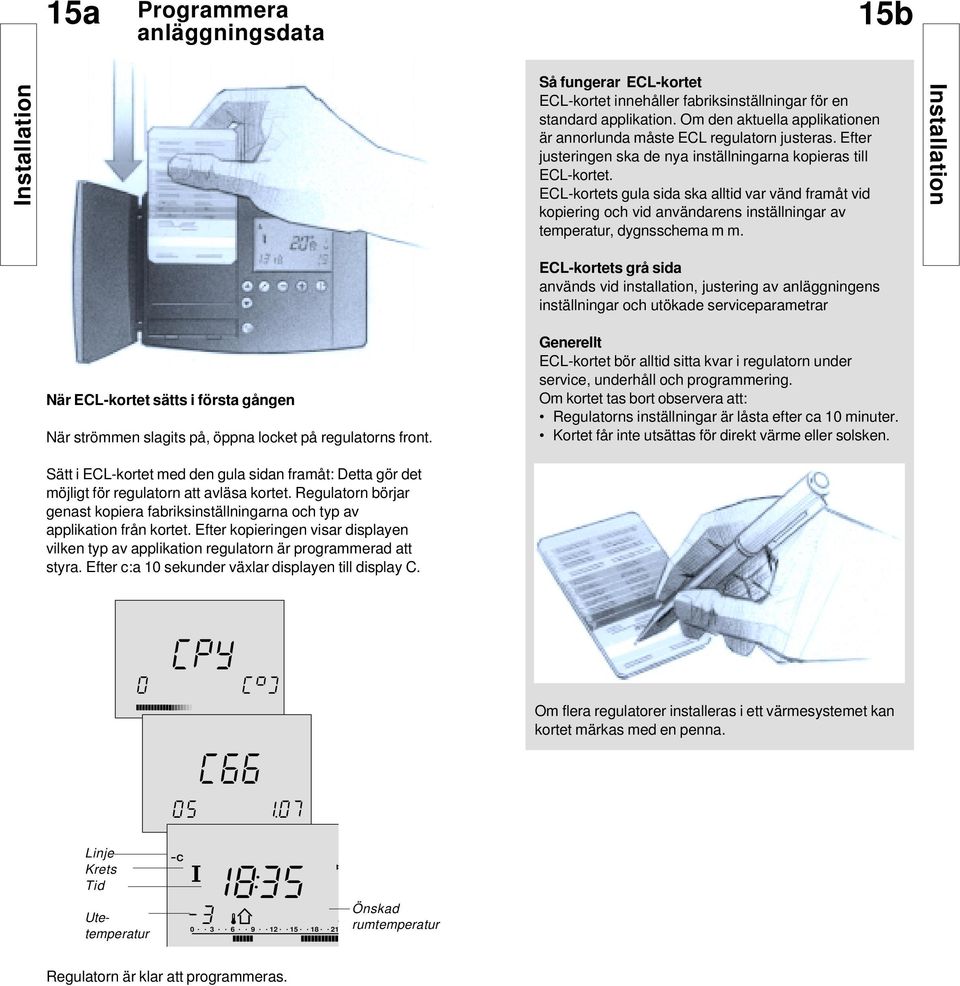

9 5a Programmera anläggningsdata 5b Installation Så fungerar ECL-kortet ECL-kortet innehåller fabriksinställningar för en standard applikation. Om den aktuella applikationen är annorlunda måste ECL regulatorn justeras. Efter justeringen ska de nya inställningarna kopieras till ECL-kortet. gula sida ska alltid var vänd framåt vid kopiering och vid användarens inställningar av temperatur, dygnsschema m m. Installation används vid installation, justering av anläggningens inställningar och utökade serviceparametrar När ECL-kortet sätts i första gången När strömmen slagits på, öppna locket på regulatorns front. Generellt ECL-kortet bör alltid sitta kvar i regulatorn under service, underhåll och programmering. Om kortet tas bort observera att: Regulatorns inställningar är låsta efter ca 0 minuter. Kortet får inte utsättas för direkt värme eller solsken. Sätt i ECL-kortet med den gula sidan framåt: Detta gör det möjligt för regulatorn att avläsa kortet. Regulatorn börjar genast kopiera fabriksinställningarna och typ av applikation från kortet. Efter kopieringen visar displayen vilken typ av applikation regulatorn är programmerad att styra. Efter c:a 0 sekunder växlar displayen till display C. 0 CPY C99 C Om flera regulatorer installeras i ett värmesystemet kan kortet märkas med en penna. Linje Krets Tid Utetemperatur C Önskad rumtemperatur Regulatorn är klar att programmeras.

10 6 Hur man ändrar inställningar Inställning av tid och datum - Linje A 7 Generella principer När regulatorn är ansluten och arbetar kan vid behov alla inställningar på ändras. Gå till linje A A Aktuell tid Använd pilknapparna för att flytta mellan linjer, t ex för linje 2. År Månad, dag 2 3 Basinställningar Krets Linjeindikator Inställningar som kan justeras Värde i inställningsområdet Justera inställningarna med hjälp av +/- knapparna. I vissa displayer visas mer än en inställning eller ett värde som kan ändras. Använd växlingsknappen för att växla mellan de olika alternativen. Använd växlingsknappen för att växla mellan timmar, minuter, år, månad och dag Ställ in korrekt tid och datum. Efter strömavbrott som varat längre än 2 timmar, måste tid och datum ställas in igen. Alla andra inställningar är lagrade. Använd den gula sidan av kortet för att komma åt inställningarna i dygnsschemat. Se bruksanvisningen avsnitt 4 Basinställningar Val av krets. Växlar mellan krets I/II. Alla grundinställningar och utökade serviceparametrar kan ställas in separat för varje krets. Uppdatering av kortet efter service Efter service och underhåll kan eventuella nya inställningar sparas på ECL-kortet (se avsnitt 34). Sätt i ECL-kortet med den gula sidan framåt. Gå till linje 9 (nedersta delen) 0 CPY C99 Godkänn kopieringen som visas i displayen. Andra funktionsknappar kan inte användas. Efter avslutad kopiering visas display C. C Andra ändringar i dygnsschemat, inställning av tid och datum eller ändring av inställnngar, se bruksanvisning.

11 8 Visning av temperaturer och systemenheter - Linje B Handmanövrering - Linje B 9 Gå till linje B Gå till linje B B 2 3 Styrda enheter Statusindikator Växla till handmanövrering Tilloppstemperatur Returtemperatur Styrda enheter B 2 3 Reglerfunktioner Basinställningar Tryck på växlingsknappen för att se inställningarna för beräknat flöde och returtemperatur. Pilarna under ventilsymbolen visar om ventilmotorn/ termomotorn arbetar. När cirkulationspumpen arbetar visas detta med under pumpsymbolen. Om det är avbrott i en givare eller givaren inte är monterad, visas detta på displayen som - - Om en givare är kortsluten visas detta på displayen som Välj den enhet som ska styras. Symbolen för vald enhet blinkar. Kuggväxelmotor Öppnar eller stänger ventilen så länge som därför avsedd knapp trycks in. Basinställningar Vid tveksamhet demontera regulatorn och mät motståndet mellan de aktuella plintarna. Termomotor (beroende på version*) Förhållande mellan temperatur och motstånd -0 C 96 ohm 0 C 000 ohm 0 C 039 ohm 20 C 078 ohm 30 C 7 ohm 40 C 56 ohm 50 C 95 ohm 60 C 234 ohm 70 C 273 ohm Stänger (NO) eller öppnar (NC) ventilen så länge som därför avsedd knapp trycks in. * NO - normalt öppen NC - normalt stängd Pumparna växlar mellan och OFF när därför avsedd knapp trycks in. Kontrollera gångriktningen hos motoriserade ventiler genom att antingen titta på den eller känna om temperaturen i aktuell ledning ändras som förväntas Temperatur Detta gäller båda kretsarna. Tryck in knappen för att välja krets II. Observera! Under manuell styrning är pumpen OFF.

12 20a Inställning av värmekurvan - Linje C 20b Gå till linje C Symbolen för värmekurvans lutning blinkar 0 oc C 8 0 Lutning Förskjutning Basinställningar Kurva I 0,2-3,4,8 Justera värmekurvan, om så önskas Om parallellförskjutningen ska ändras tryck ner växlingsknappen. Symbolen för parallellförskjutning blinkar. Parallellförskjutning I Golvvärmesystem Regulatorn är fabriksinställd för radiatorsystem som är typiska högtemperatursystem. För att styra golvvärmesystem som är typiska lågtemperatursystem behöver värmekurvan ändras enligt typ av system. oc Basinställningar Tryck för eventuella justeringar Kurva Inställningsområde Typisk inställning 0,2-3,4,0 Parallellförskjutning Inställningsområde Typisk inställning

13 2 Sommarurkoppling - Linje Max Tilloppstemperatur - Linje 2 22 Gräns för sommarurkoppling I 0-30 C 8 C 2 Tilloppstemperatur min. och max. värde I 0-0 C min. 40 C max. 90 C Gå till linje Gå till linje Min. tilloppstemperatur Max tilloppstemperatur Basinställningar 8 C Temp Ställ in gränsvärdet för utetemperaturen där sommarurkoppling ska ske. Aktuelt T out Ackumulerad Tout Inställningsområdets vänstra indikator blinkar. Ställ in min.gränsen för värmesystemet. Välj max.gräns. Inställningsområdets högra indikator blinkar. Ställ in max.gränsen Temperaturområde för tilloppstemperatur Basinställningar on off Varme Denna funktion kan spara energi genom att stoppa värmeanläggningen när utetemperaturen når inställt maxvärde. Värmeanläggningen kopplas in när aktuell utetemperatur och den ackumulerade temperaturen når den inställda differensen. Den ackumulerade T out symboliserar den värme som lagrats i byggnaden.

14 23a Rumstemperaturens påverkan - Linje 3 23b Detta avsnitt gäller endast om rumsgivare finns ansluten. Det finns två grundprinciper för att styra rumstemperaturens påverkan. A: Begränsning av max rumstemperatur Använd denna begränsning om värmesystemet är fullt utrustat med radiatortermostater och även en max begränsning av rumstemperaturen önskas. Regulatorn kommer att ta hänsyn till externa värmekällor t ex solinfall eller värme från en öppen spis. B: Referensrumsstyrning Används när värmesystemet inte är utrustat med radiatortermostater och rummet med rumsgivare valts som referens för resten av rummen. (Om det finns några få radiatortermostater installerade, kontrollera att dessa är fullt öppna). Ställ in ett positivt värde för min. påverkan och ett negativt värde för max. påverkan. Basinställningar 3 Rumstemperaturens påverkan I 0-99/-99-0 min. 0 max. -40 Min. påverkan Gå till linje Max. påverkan Välj max påverkan Bjälken under områdesindikatorn blinkar på displayens högra sida. + _ Påverkan T RUM Min. begränsning Inställning Max. begränsning T RUM När rumsgivare används registrerar den differensen mellan den önskade och den aktuella rumstemperaturen. Tilloppstemperaturens referens ändras för att ta bort denna differens. Basinställningar Justera max påverkan + Påverkan T Rum Exempel Aktuell rumstemperatur är 2 C för låg. Påverkan vid max.begränsning (höger hörn på displayen) är satt till -20 C. Påverkan vid min.begränsning (vänster hörn på displayen) är satt till 20. Värmekurvans lutning är,8. Resultat: Tilloppstemperaturens referens har ökat med 2 x 20 x H x 0, = 7,2 C. _ T Rum Inställning Max. begränsning Max påverkan bestämmer hur mycket rumstemperaturen ska påverka styrningen av tilloppstemperaturen. Aktuell rumstemperatur är 2 C för hög. Påverkan vid max begränsning (höger hörn på displayen) är inställd på -35. Påverken vid min begränsning (vänster hörn på displayen) är inställd på 35. Värmekurvans lutning är,8. Resultat: Tilloppstemperaturens referens har ändrats med 2 x (-35) x 0, x H = -2,6 C. Exempel Aktuell rumstemperatur är 2 C för hög. Påverkan vid max.begränsning ( höger hörn på displayen) är inställd på -40 C. Påverkan vid min.begränsning (vänster hörn på displayen) är inställd på 0. Värmekurvans lutning är,8. Resultat: Tilloppstemperaturens referens har sänkts 2 x -40 x H x 0, = -4,4 C

15 26a Inställning av PI-reglering Linje 4-7 (Värmekrets I) 26b 4 Proportionalband I C 80 C Linjeindikator Gå till linje Inställning att justera Om man vill ställa in PI-regulatorn exakt används följande metod: Sätt integrationstiden (linje 5), på högsta möjliga värde (999 s). Sänk värdet för proportionalbandet (Linje 4) tills systemet börjar pendla med konstant amplitud (det kan bli nödvändigt att forcera systemet genom att ställa in ett extremt värde). Sök den kritiska tidsperioden med hjälp av skrivare eller med ett stoppur. Basinställningar Ställ in proportionalbandet Ett högre värde ger en stabil men långsam styrning av tilloppstemperaturen. 5 Integrationskonstant I s 30 s Temp Kritisk tidsperiod Tid Basinställningar Gå till linje 5. Ställ in en hög integrationskonstant för att hålla en långsam men stabil reaktion på avvikelser. En låg integrationskonstant får regulatorn att reagera snabbt men mindre stabilt. 6 Gångtid motor/ventil I s 35 s Denna tidsperiod kommer att vara karakteristisk för systemet och man kan utföra inställningarna utifrån denna kritiska period. Integrationstid = 0,85 x kritisk tidsperiod Proportionalband = 2,2 x proportionalbandets värde vid den kritiska tidsperioden. Om regleringen verkar bli långsam kan proportionalbandets värde minskas med 0%. OBS! Kontrollera att det finns förbrukning när parametrarna ställs in. Gå till linje 6. 7 Neutralzon Ställ in gångtiden för motor/ventil enligt exemplet på motstående sida. Inställningen motsvarar den tid det tar för ventilen att gå från helt stängt till fullt öppet läge. I 0-9 C 3 C Gå till linje 7. Ställ in neutralzonen på ett högt värde om stora variationer i tilloppstemperaturen kan accepteras. När aktuell tilloppstemperatur ligger inom neutralzonen aktiverar regulatorn inte ventilmotorn. OBS! Neutralzonen är symmetrisk runt tilloppsreferensens värde. Beräkning av gångtid motor/ventil Ventil Ventilens Motor Motorns Total slanglängd gångtid gångtid (mm) (per/mm) (s) s/mm VS2 5 3,0 AMV VS , VM , AMV(E) VB ,0 0, VS , VM , VB ,0 AMV(E) VM2 32, VB2 25 7,0 AMV(E) VM2 32, VB2 25 7,0 AMV(E) Motorventilens gångtid beräknas med följande metod: Sätesventil Gångtid = ventilens slaglängd (mm) x motorns hastighet (s/mm) Exempel: 5,0 mm x 5 s/mm = 75 s Vridventil Gångtid = vridningsvinkel x motorns hastighet (s/ ) Exempel: 90 x 2 = 80 s

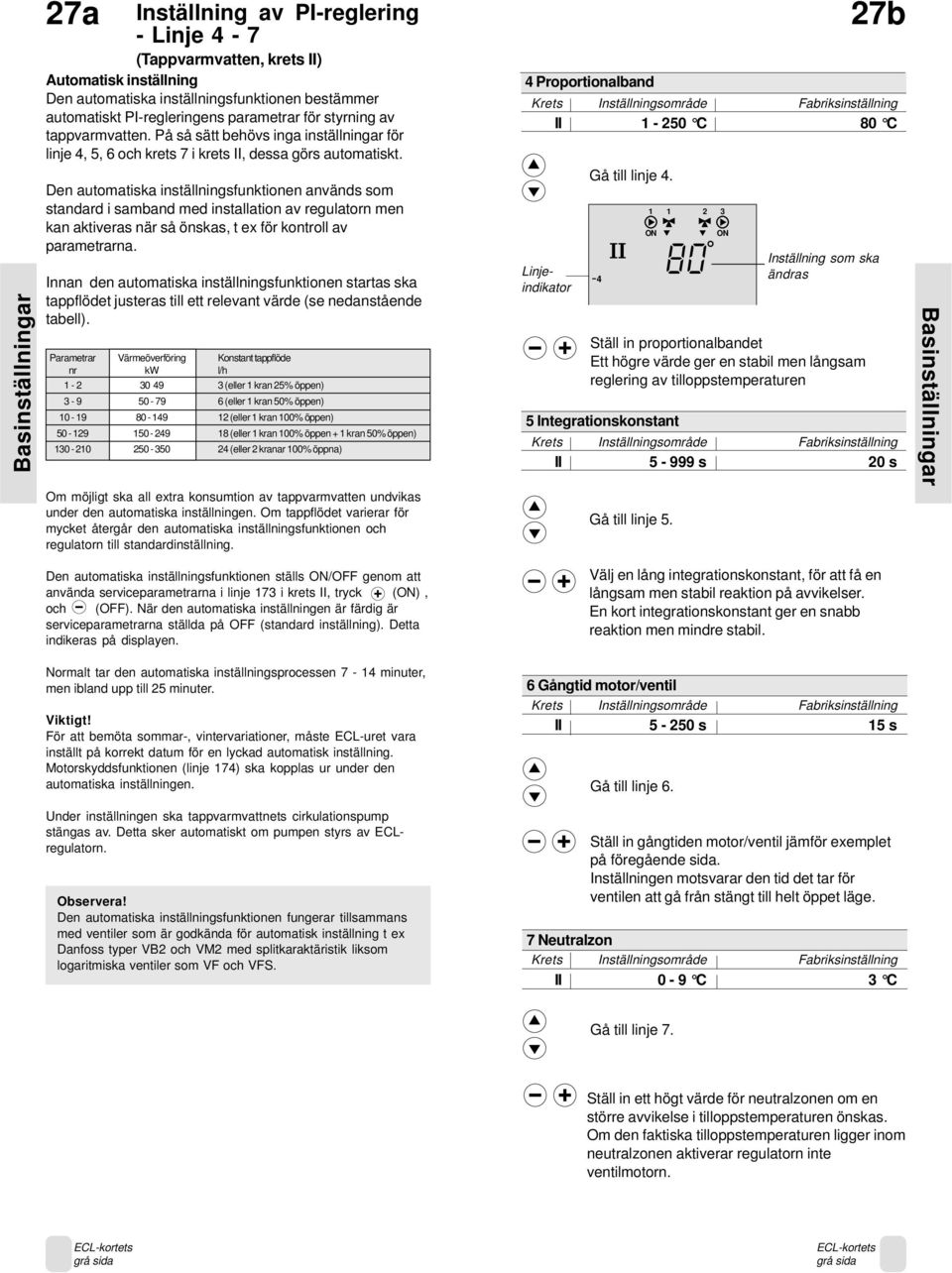

16 Basinställningar 27a Inställning av PI-reglering - Linje 4-7 (Tappvarmvatten, krets II) Automatisk inställning Den automatiska inställningsfunktionen bestämmer automatiskt PI-regleringens parametrar för styrning av tappvarmvatten. På så sätt behövs inga inställningar för linje 4, 5, 6 och krets 7 i krets II, dessa görs automatiskt. Den automatiska inställningsfunktionen används som standard i samband med installation av regulatorn men kan aktiveras när så önskas, t ex för kontroll av parametrarna. Innan den automatiska inställningsfunktionen startas ska tappflödet justeras till ett relevant värde (se nedanstående tabell). Parametrar Värmeöverföring Konstant tappflöde nr kw l/h (eller kran 25% öppen) (eller kran 50% öppen) (eller kran 00% öppen) (eller kran 00% öppen + kran 50% öppen) (eller 2 kranar 00% öppna) Om möjligt ska all extra konsumtion av tappvarmvatten undvikas under den automatiska inställningen. Om tappflödet varierar för mycket återgår den automatiska inställningsfunktionen och regulatorn till standardinställning. 4 Proportionalband II C 80 C Linjeindikator Gå till linje Gå till linje Inställning som ska ändras Ställ in proportionalbandet Ett högre värde ger en stabil men långsam reglering av tilloppstemperaturen 5 Integrationskonstant 27b II s 20 s Basinställningar Den automatiska inställningsfunktionen ställs /OFF genom att använda serviceparametrarna i linje 73 i krets II, tryck (), och (OFF). När den automatiska inställningen är färdig är serviceparametrarna ställda på OFF (standard inställning). Detta indikeras på displayen. Normalt tar den automatiska inställningsprocessen 7-4 minuter, men ibland upp till 25 minuter. Viktigt! För att bemöta sommar-, vintervariationer, måste ECL-uret vara inställt på korrekt datum för en lyckad automatisk inställning. Motorskyddsfunktionen (linje 74) ska kopplas ur under den automatiska inställningen. Under inställningen ska tappvarmvattnets cirkulationspump stängas av. Detta sker automatiskt om pumpen styrs av ECLregulatorn. Observera! Den automatiska inställningsfunktionen fungerar tillsammans med ventiler som är godkända för automatisk inställning t ex Danfoss typer VB2 och VM2 med splitkaraktäristik liksom logaritmiska ventiler som VF och VFS. Välj en lång integrationskonstant, för att få en långsam men stabil reaktion på avvikelser. En kort integrationskonstant ger en snabb reaktion men mindre stabil. 6 Gångtid motor/ventil II s 5 s Gå till linje 6. Ställ in gångtiden motor/ventil jämför exemplet på föregående sida. Inställningen motsvarar den tid det tar för ventilen att gå från stängt till helt öppet läge. 7 Neutralzon II 0-9 C 3 C Gå till linje 7. Ställ in ett högt värde för neutralzonen om en större avvikelse i tilloppstemperaturen önskas. Om den faktiska tilloppstemperaturen ligger inom neutralzonen aktiverar regulatorn inte ventilmotorn.

17 29a Kontrollpunkter Är ECL-regulatorn klar att tas i bruk? Kontrollera att matningsspänningen är ansluten till plint (Fas) och 2 (Noll). Se avsnitt 2 eller 3 Elektriska anslutningar. Kontrollera att ventiler och pumpar är anslutna till rätt plintar. Se avsnitt 2 eller 3 Elektriska anslutningar. Kontrollera att alla givare är anslutna till rätt plintar. Montera regulatorn och slå på strömmen. Sätt in ECL-kortet med den gula sidan framåt och tryck på om det behövs. Se avsnitt 5. Kontrollpunkter 29b Anpassa ECL-regulatorn till värmesystemet Vänd ECL-korten så att den n är framåt. Ställ in tid och dag (Linje A) Se avsnitt 7 Inställning av datum och klockslag. Kontrollera alla inställningar på grå sida. Se avsnitt 20 till 25. Kontollera alla inställningar från linje 0 till 99. Om värmesystemet skiljer sig från skissen som visas på omslagets insida, kontrollera och ev ändra serviceparametrarna. Se linje 35 och 36. Välj handmanövrering som reglertyp. Se avsnitt 2 i Användarinstruktionen. Kontroll och översikt Kontrollera att ventiler öppnas och stängs och att pumpen startar och stoppar vid handmanövrering. Se avsnitt 9 Handmanövrering. Kontrollera att temperaturerna som visas på display A och B motsvarar aktuella givare för krets I (värme) och krets II (tappvarmvatten). Se avsnitt i Bruksanvisningen. Kontroll och översikt

18 30a inställningar Krets I (Grundinställningar) inställningar Krets II (Grundinställningar) 30b A Ur och datuminställning B Anläggningsinformation se avsnitt 6-7 se avsnitt 8 & 9 A Ur och datuminställning B Anläggningsinformation se avsnitt 6-7 se avsnitt 8-9 C Värmekurva se avsnitt 20 Inställningsområde Fabriksinställning Egna inställningar Inställningsområde Fabriksinställning Egna inställningar Värmekurva 0,2-3,4,8 Ställ in värmekurvan se avsnitt 20 Parallellförskjutning C Ställ in värmekurvans parallellförskjutning se avsnitt 20 Kontroll och översikt Sommarurkoppling 0-30 C 8 C Spara energi genom att stoppa värmeanläggningen när utetemperaturen uppnår ett önskat värde. Se avsnitt 2 2 Min/max tilloppstemperatur 0-0 C min. 40, max. 90 C Gränserna för min. och max. tilloppstemperatur. Se avsnitt 22 3 Rumstemperaturens påverkan 0-99/-99-0 min. 0, max. 40 Rumstemperaturens inverkan på styrningen av tilloppstemperaturen. Se avsnitt 23 Kontroll och översikt 4 Proportionalband C 80 C Ställ in PI-regulatorn. Se avsnitt 26 4 Proportionalband C 80 C Ställ in PI-regulatorn. Se avsnitt Integrationstid s 30 s Ställ in PI-regulatorn. Se avsnitt 26 5 Integrationstid s 20 s Ställ in PI-regulatorn. Se avsnitt Motor/ventil gångtid s 35 s Ställ in PI-regulatorn. Se avsnitt 26 6 Motor/ventil gångtid s 5 s Ställ in PI-regulatorn. Se avsnitt Neutralzon 0-9 C 3 C Ställ in PI-regulatorn. Se avsnitt 26 7 Neutralzon 0-9 C 3 C Ställ in PI-regulatorn. Se avsnitt 27.

19 3acircuit Krets I (värme) Linje Inställningsområde Fabriksinställning Egen inställning circuit Krets I (värme) II 3b Linje Inställningsområde Fabriksinställning Egen inställning 0 Val av tidsstyrd enhet Service Pin L /OFF OFF Utetemperaturens inverkan på nattsänkningstemperaturen OFF/ C -5 C C 2 Forcering 0-99% 0% % 3 Dämpad övergång från spar- till komfortperiod 0-99 mins 0 min min 97 L reset /OFF 98 Sommar-/vintertid växling /OFF 99 Slavadress Optimeringskonstant OFF/0-59 OFF 5 Anpassad rumstemperatur OFF/ - 30 OFF Krets II (tappvarmvatten) Linje Inställningsområde Fabriksinställning Egen inställning Kontroll och översikt 7 Återföring av temperaturreferens OFF/ - 20 OFF 20 Optimering baserad på rums/utetemperatur /OFF OFF 2 Totalt stopp /OFF 22 Pumpmotion /OFF 23 Ventilmotion /OFF OFF OFF 24 Kuggväxelmotor/termomotor /OFF 3 Begränsning av returtemperatur -övre värde (X) C +5 C 32 Begränsning av returtemperatur -övre värde (Y) C +40 C C 30 Returtemperaturbegränsning vid tappvarmvattenproduktion C +50 C C 35 Returtemperaturbegränsning - max faktor -9, ,9 C -2 C C 36 Returtemperaturbegränsning - min faktor -9, ,9 C 0 C C 37 Anpassad funktion av returbegränsning OFF/ C 4 Överstyrning av val av ingång OFF/ - 6 OFF 73 Automatisk inställningsfunktion OFF/0-59 min OFF 74 Skydd av motor OFF/0-59 min OFF Kontroll och översikt 33 Begränsning av returtemperatur -nedre värde (X) C -5 C C 34 Begränsning av returtemperatur -nedre värde (Y) C 60 C C 35 Returtemperaturbegränsning - max faktor -9, ,9 C -2 C C 36 Returtemperaturbegränsning - min faktor -9, ,9 C 0 C C 37 Anpassad funktion av returbegränsning OFF/ C 43 Prioritering eller parallell drift OFF/ - 99 OFF 52 Stängd ventil/pi-reglering /OFF OFF 4 Överstyrning av val av ingång OFF/ - 6 OFF 74 Skydd av motor OFF/0-59 min OFF

20 32a Justering av serviceparametrar Förutom inställningarna i linje till 7 på finns det en utökad servicemeny från linje 0 och framåt Tryck upprepade gånger för att nå linjerna numrerade 0 och framåt. 0-0 Val av tidsstyrd enhet 32b I Gäller den enhet som ska tidsstyra komfort- och sparperioder Välj mellan 0 0 Värde Linjenummer Områdesindikator OBS! 0 ECL Comfort regulator - dygnsschema krets I Rumspanel ECA 60 eller fjärrkontroll ECA 6 på adress A 2 Rumspanel ECA 60 eller fjärrkontroll ECA 6 på adress B Tidsstyrningen av tappvarmvattenkretsen sker alltid efter dygnsschemat för kretsen Gå vidare till önskad linje. Ställ in parameterns värde. Det går att välja vilken krets och vilken linje som ska ställas in. Växling mellan krets I och II sker på samma linje. Observera parameterlistan i avsnitt 3. När de personliga inställningarna är klara vänds ECL-kortet så att den gula sidan är framåt. Danfoss rekommenderar kopiering av nya inställningar till ECL-kortet. Se avsnitt 34. Skriv eventuellt in de nya inställningarna på parameterlistan i avsnitt 3. Reducerad temperatur beroende av utetemperaturen I OFF / C -5 C När utetemperaturen faller till inställt värde sker ingen temperatursänkning C När utetemperaturen faller avtar sänkningen av rums-/tilloppstemperatur. Ju lägre utetemperatur desto mindre temperatursänkning. När utetemperaturen är under den inställda begränsningen görs ingen temperatursänkning. Sänkning 00% Utökad service 0% OFF: Utetemp o C Inställningen av temperatursänkningen gäller vid alla utomhustemperaturer. Utökad service

21 32c 2 Forcering 2-3 I 0-99% 0% Förkortar uppvärmningsperioden genom att höja tilloppstemperaturen med inställt procenttal Optimeringskonstant 32d I OFF / 0-59 OFF Optimerar start- och stopptiderna för sparperioder för att upprätthålla bästa komfort vid lägsta energiförbrukning. Ställ in procenttalet för tillfällig ändring av tilloppstemperaturen För att förkorta uppvärmningsperioden efter en sparperiod kan tilloppstemperaturen tillfälligt höjas. Om en rumsgivare är ansluten stoppas forceringen när optimeringsperioden slutar eller när önskad rumstemperatur har uppnåtts. 3 Dämpad övergång från spar- till komfortperiod I 0-99 min 0 Den tid under vilken tilloppstemperaturen ökar långsamt för att undvika spetsbelastning T ref C Ställ in den tid ventilen ska använda för att öppna. Justera optimeringskonstanten genom att välja både den högra och den vänstra siffran från nedanstående lista. Observera att sifferkombinationerna visas som grupper i nummerordning. :a siffran (anläggningens typ och värmeackumulering :a Byggnadens Anläggningstyp siffran värmeackumulering Lätt 2 Medeltung Radiatorsystem 3 Tung 4 Medeltung Golvvärmesystem 5 Tung 2:a siffran 2:a Dimensionerande Kapacitet siffran temperatur 0-50 C Stor C Normal C Liten T ref Inställning linje 3 Tid 4 25 Utökad service För att undvika spetsbelastning av värmeförsörjningen kan referensen för tilloppstemperaturen justeras så att den ökar långsamt efter en period med spartemperatur. Detta får ventilen att öppna långsamt. OFF: Ingen optimering. Uppvärmningen startar och stoppar enligt dygnsschemats inställningar. Dimensionerande temperatur: Lägsta utetemperatur vid vilken värmesystemet kan upprätthålla den önskade rumstemperaturen. 5 Anpassning av rumstemperaturen I OFF / - 30 OFF Utökad service Styr hur snabbt rumstemperaturen ska anpassas till den önskade temperaturen. OFF: Anpassningsfunktion annullerad. : Den önskade temperaturen anpassas snabbt. 30: Den önskade temperaturen anpassas långsamt. Anpassningsfunktionen eliminerar differensen mellan den önskade och den aktuella rumstemperaturen, genom att integrera differens och justera referensen för tilloppstemperaturen.

22 32e f 7 Återföring av referenstemperatur I OFF / - 20 OFF Ställ in det antal grader referenstemperaturen i värmekrets I ska påverkas av annan referenskälla. Det inställda värdet bestämmer påverkan av tilloppstemperaturens referens i krets I eller referenssignalen från en annan regulator 2 Totalt stopp I / OFF OFF Välj om totalt stopp av spartemperatur önskas eller inte. Välj eller OFF för funktionen totalt stopp. OFF: Temperaturreferensen i krets I påverkas inte av någon annan regulator. - 20: Referenstemperaturen i krets I kommer alltid att minst motsvara det inställda värdet + referenstemperaturen från en extern regulator eller regulatorns egen krets II. : Funktionen totalt stopp är. Vid totalt stopp sänks referensen för tilloppstemperaturen med 0 C och inställningen av min. tilloppstemperatur på linje 2 (se avsnitt 22) överstyrs under sparperioden. Referens Temp C Inställning linje 7 T ref T ref (l) T min 0 C T ref (ll) Tid Tid OFF: Inget totalstopp. Denna funktion används om krets I är huvudkrets för andra blandningskretsar. Referens Temp T ref 20 Optimering baserad på rums/utetemperatur I / OFF OFF Utökad service De optimerade start- och stopptiderna kan beräknas antingen på rumstemperaturen eller utetemperaturen. Välj beräkningsmetod: : OFF: Beräkning baserad på rumstemperaturen (endast om rumsgivare är ansluten) Beräkning baserad på utetemperaturen. Används om ingen rumsgivare är ansluten. T min 0 C Tid Utökad service

23 32g 22 Pumpmotion I / OFF Motionerar pumpen för att undvika att den fastnar under perioder utan uppvärmning. Ställ in funktionen för pumpmotionering med eller OFF Begränsning av returtemperaturen (tappvarmvatten) 32h II 0-0 C 50 C Inställning av önskad returtemperatur för tappvarmvattenkrets Ställ in önskad returtemperaturbegränsning. : OFF: Pumpen motioneras minut var tredje dag. Pumpen motioneras inte. När returtemperaturens begränsning uppnåtts, ändrar regulatorn automatiskt tilloppstemperaturens referens för att hålla önskad returtemperatur. Faktorerna för slutlig funktion av returbegränsningen ställs in i linje 35 och Ventilmotion I / OFF OFF Motionerar ventilen för att undvika att den fastnar under perioder utan uppvärmning. Ställ in funktionen för ventilmotionering med eller OFF. : OFF: Ventilen motioneras. Ventilen får en signal att öppna och stänga var tredje dag. Ventilen motioneras inte. Fjärrvärmeanläggningar måste ventilmotionen vara avstängd för att undvika onödig värmeförbrukning. Utökad service 24 Kuggväxelmotor/termomotor I / OFF Här väljs typ av ventilmotor. Välj typ av motor : OFF: Kuggväxelmotor Termomotor Utökad service

24 32i j 3 Begränsning av returtemperatur - övre gräns (X) I C +5 C Inställning av returtemperatur - övre gräns (X-koordinat) Ställ in värdet för tillåten returtemperatur baserad på X-koordinatorns övre värde. (Motsvarande Y-värde ställs in i linje 32.) 32 Begränsning av returtemperatur - övre gräns (Y) I 0-0 C 40 C Inställning av gränsen för önskad returtemperatur - övre gräns (Y-koordinat) Ställ in värdet för tillåten returtemperatur baserad på Y-koordinatens övre värde. T return Linje 34 Linje 32 Nedre gräns Övre gräns 33 Begränsning av returtemperatur - nedre gräns (X) I C -5 C Inställning av gränsen för önskad returtemperatur - nedre gräns (X-koordinat) Linje 33 Linje 3 T out Ställ in gränsen för tillåten returtemperatur baserad på X-koordinatens nedre värde. (Motsvarande Y-koordinat ställs in i linje 34). Begränsningen av returtemperaturen är baserad på utetemperaturen. När utetemperaturen faller kan en högre returtemperatur ställas in om så önskas. Förhållandet mellan begränsningarna av returtemperaturen och utetemperaturen ställs in efter 2 punkter. Det övre värdet ställs in i linje 3 och 32, och det nedre värdet i linje 33 och Begränsning av returtemperatur - nedre gräns (Y) I 0-0 C 60 C Inställning av returtemperatur - nedre gräns (Y-koordinat) Ställ in värdet för tillåten returtemperatur baserad på Y-koordinatens nedre värde. Utökad service Utökad service

25 32k l 35 Returtemperaturens påverkan - max begränsning I/II -9, ,9-2 Ställ in hur mycket tilloppstemperaturens referens ska påverkas Ställ in påverkan av max begränsning av returtemperaturen Om det visade värdet inte är lika med 0 hindras returtemperaturen från att uppnå begränsningen inställd i linje Påverkan större än 0: Referensen för tilloppstemperaturen justeras uppåt när returtemperaturen når inställningen i linje Påverkan lägre än 0: Referensen för tilloppstemperaturen justeras neråt när returtemperaturen når inställningen i linje Påverkan + Max begränsning > 0 36 Returtemperaturens påverkan - min begränsning I/II -9, ,9 0 Ställ in hur mycket tilloppstemperaturen ska påverkas. Ställ in påverkan av min.begränsning av returtemperaturen Om det visade värdet inte är lika med 0 hindras returtemperaturen från att sjunka under det inställda värdet i linje Påverkan större än 0: Referensen för tilloppstemperaturen justeras uppåt när returtemperaturen är lägre än inställningen i linje Påverkan lägre än 0: referensen för tilloppstemperaturen justeras nedåt när returtemperaturen är lägre än inställningen i linje Returbegränsning Returtemperatur Påverkan + Min begränsning > 0 _ Max begränsning < 0 0 Returtemperatur Returbegränsning _ Min begränsning < 0 Utökad service Exempel Returbegränsningen är inställd på 50 C Påverkan är inställd på -2 Aktuell returtemperatur är 2 C för hög Resultat Tilloppstemperaturen sänks med 2 x -2 = -4 C Inställningen i linje 35 är normalt lägre än 0 i fjärrvärmesystem och 0 i centralvärmesystem. Inställningen i linje 36 är normalt 0 i fjärrvärmesystem och mindre än 0 i centralvärmesystem. Med normal returbegränsning ska inställningen vara 0 i antingen linje 35 eller 36. Exempel Returbegränsningen är inställd på 50 C Påverkan är inställd på -2 Den aktuella returtemperaturen är 2 C för låg (48 C) Resultat Tilloppstemperaturen höjs med 2 x 2 = 4 C Utökad service

26 32m n 37 Anpassad funktion av returbegränsning I/II OFF / Styr hur snabbt returtemperaturen anpassas till den önskade temperaturen Justerar den anpassade funktionen av returbegränsningen. Inställningen eliminerar differensen mellan önskad och aktuell temperatur genom att integrera differensen och justera tilloppstemperaturens referens. I krets I betyder inställningarna: OFF: Tilloppstemperaturens referens ändras inte : Tilloppstemperaturens referens ändras snabbt 50: Tilloppstemperaturens referens ändras långsamt 4 Överstyrning av val av ingång I/II OFF / - 6 OFF Välj en ledig givaringång för att överstyra krets I och/eller krets II Kretsarna kan överstyras oberoende av varandra. Välj krets I eller II. OFF: Regulatorn överstyrs inte. - 6: Välj en ledig givaringång S - S6 för att överstyra aktuell krets. Anslutningsexempel utan ECA 900 I krets II innebär: OFF: Laddningstemperaturens referens : Laddningstemperaturen justeras snabbt 50: Laddningstemperaturen justeras långsamt 43 Prioritering eller parallell drift I / - 99 C OFF Ställ in reglerprincip för de två kretsarna, antingen parallell drift eller drift med begränsad prioritering Sluten kontakt: Spartemperatur Sluten kontakt: Komforttemperatur OFF: Parallell drift utan lika inflytande C: Drift med begränsad prioritering. Ställ in det önskade antal grader som en temperatursänkningi som krets II ska ha innan referensen för krets I börjar sjunka. Växelkontakt: Spar- eller komforttemperatur Anslutningsexempel med ECA 900 Utökad service Båda värmekretsarna kan arbeta oberoende av varandra eller med begränsad prioritering. Begränsad prioritering innebär att referenstemperaturen i krets I sänks långsamt om den aktuella temperaturen i krets II är högre än referenstemperaturen i krets I. 52 Stängd ventil/pi-reglering I/II /OFF OFF Värmekretsen kan stängas om regulatorn fungerar som slav Observera! Linje 52 ska ställas in om regulatorn är en slav. Röd Brun Grön och 2 slutna: 2 och 3 slutna: Spartemperatur Komforttemperatur Observera! För att undvika kontaktmotstånd rekommenderas att använda överstyrningsmodul. Utökad service : OFF: Ventilen i värmekretsen är stängd när det kallas på tappvarmvatten i masterregulatorn. Regleringen av tilloppstemperaturen är oförändrad när det kallas på tappvarmvatten i masterregulatorn. För att aktivera överstyrning ska funktionsläge tidsstyrd funktion väljas.

27 32o p 73 Automatisk inställning I/II /OFF OFF PPI-regulatorn bestämmer automatiskt parametrar för tappvarmvattenregleringen. Parameterlinjerna 4, 5, 6 och 7 behöver inte ställas in vid användande av automatisk inställning. Se sektion 27 för vidare information. 98 Sommartid I /OFF Välj om växling mellan sommar-/vintertid ska göras automatiskt eller manuellt Ställ in funktionen för växling sommar-/vintertid Ställ in automatisk inställningsfunktion på eller OFF: : Automatisk inställningsfunktion är aktiverad : Regulatorns inbyggda klocka växlar automatiskt +/- timma på standardiserade dagar för växling sommar-/vintertid. OFF: Automatisk inställningsfunktion är inte aktiverad OFF: Manuell växling mellan sommar-/vintertid genom att vrida klockan timma bakåt eller framåt. 74 Skydd av motor I/II OFF/0-59 min OFF Hindrar motorn från att pendla när belastningen är låg. Denna stabilisering ökar livslängden på de berörda komponenterna. 99 Slavadress I Ange slavregulatorns adress Ställ in skydd av motor på eller OFF: OFF: Skydd av motor är = OFF 0: Ingen adress. Slavregulatorn får endast information om utetemperatur och systemtid via bussen 0-59: Skydd av motor är =. Vid tappning eller ökad belastning kopplas skyddet automatiskt ur och aktiveras när en ny pendling upptäcks. Den aktiverade perioden kan ställas in på 0-59 minuter. Ett högt värde används för installationer med många förbrukare och vice versa....9: Regulatorn sänder/mottager information om utetemperatur, tid och reglerparametrar. 5: Regulatorn är master. Masterregulatorn sänder bara information om utetemperaturen. (Kan inte ställas in). Utökad service 96 Service pin - L I /OFF OFF Denna inställning används endast i samband med kommunikation (se dokumentation för den använda kommunikationsenheten. 97 L reset Om regulatorn är en del av ett större system med flera regulatorer kan regulatorerna anslutas till varandra och informeras med samma utegivare. Regulatorn som är fysiskt ansluten till utegivaren är master i hela systemet och får adress 5. De andra regulatorerna i systemet kan adresseras med ett slavnummer och få information från utegivaren via masterregulatorn. Utökad service I /OFF Denna inställning används endast i samband med kommunikation (se dokumentation för den använda kommunikationsenheten.

28 34a Kopiering med ECL-kortet Lagra och uppdatera inställningar på ECL-kortet. Alla inställningar, justeringar etc kan lagras på ECL-kortet. Sätt in ECL-kortet med den gula sidan framåt. Gå till linje 9. 34b Kopiera till eller från? Regulatorn kan kopiera inställningar från ECL-kortet till regulatorn eller från regulatorn till ECL-kortet. Displayen visar symbolerna för kortet (till vänster) och regulatorn (till höger). 0 CPY C99 Acceptera kopiering av inställningar från regulator till kort. 0 CPY C99 Bjälken under kopieringsriktningen byggs upp i kopieringsriktningen under kopieringen. När kopiering är avslutad visas display C. Uppdatera alltid ändringar. Kopiera inställningar till en annan regulator. Kontrollera att den andra regulatorn använder samma typ av kort. Gå till linje 9. Ändra kopieringsriktning. Acceptera kopiering. Kontrollera applikation och programgeneration. Sätt in kortet med den gula sidan framåt. Gå till linje 9. Välj kopieringsriktning. Kopiera. Använd denna funktion vid installation av flera regulatorer i identiska värmesystem. C Ändra till en annan applikation Köp ett ECL-kort till den nya applikationen. Använd denna funktion vid modifiering eller utökning av värmesystemet. Acceptera kopiering. Efter kopieringen visar displayen regulatorns programgeneration samt vilken typ av applikation som har laddats. Linje 8 visar alltid vald applikation samt mjukvarugeneration. Övrigt Övrigt gula sida gula sida
