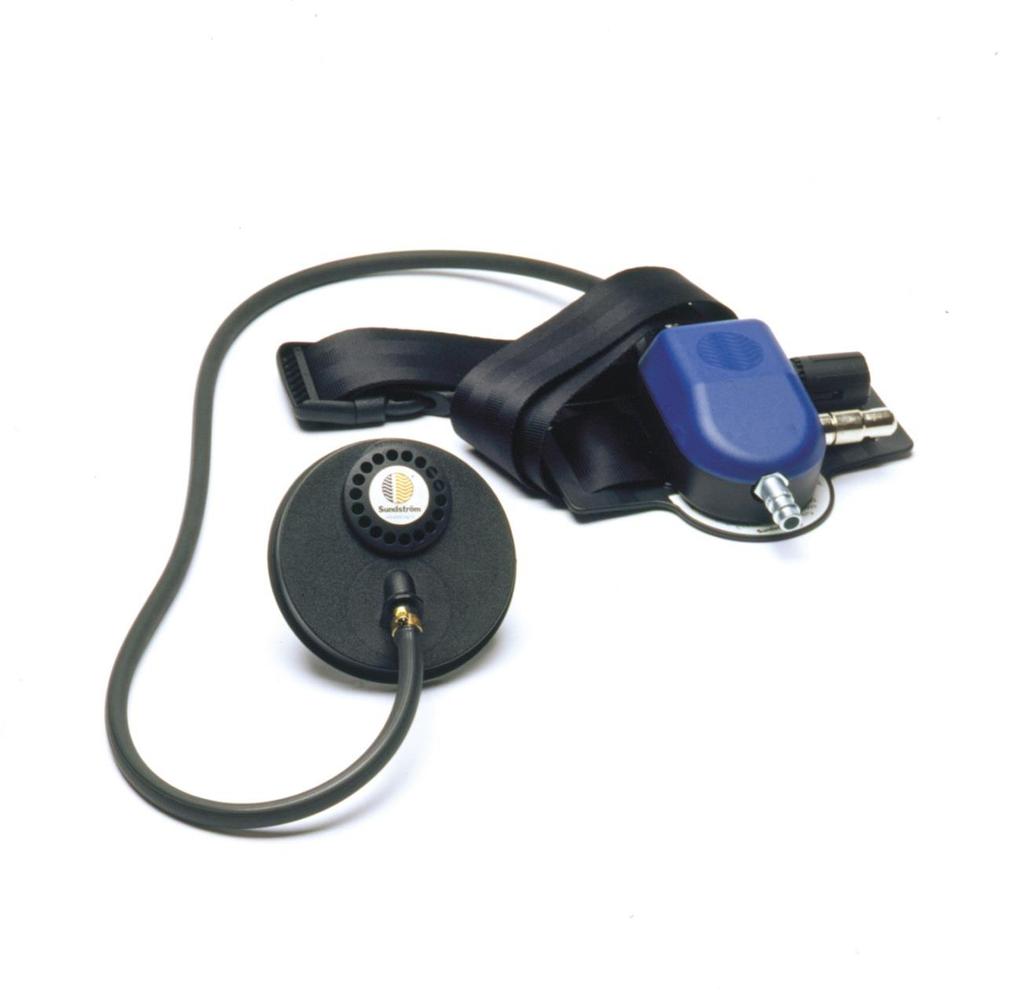

1 Sida: 1 av 11 Handhavandeinstruktion Trycklufttillsats SR 307

2 Sida: 2 av 11 Allmän information Sundströms trycklufttillsats SR 307 kan användas tillsammans med Sundströms halvmasker och med helmasker av alla fabrikat med standardgänga enligt EN 148-1:1999. En sådan kombination utgör en andningsapparat, med kontinuerligt luftflöde för anslutning till tryckluft enligt EN 14594:2005 klass 3A med halvmask och klass 4A/4B med helmask. Om du känner dig osäker vid val och skötsel av utrustningen rådgör med arbetsledningen eller kontakta inköpsstället. Du är också välkommen att kontakta Sundström Safety AB, Teknisk Support. Användning av andningsskydd skall vara en del av ett andningsskyddsprogram. För vägledning se EN 529:2005. Informationen i denna standard ger upplysning om viktiga aspekter i ett andningsskyddsprogram, men den ersätter inte nationella eller lokala föreskrifter. Bruksanvisningen för SR 307 skall läsas innan användning.

Sida: 3 av 11 2.1 Uppackning 2.2 Packlista Kontrollera att utrustningen är komplett och inte har skadats under transporten.

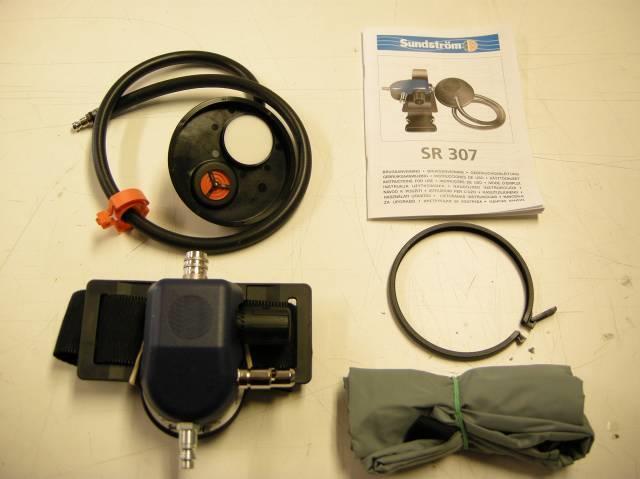

3 Sida: 3 av Uppackning 2.2 Packlista Kontrollera att utrustningen är komplett och inte har skadats under transporten. Packlista: Anslutningsdosa med slang Reglerventil Bälte Låsring Flödesmätare Bruksanvisning 2.3 Funktionskontroll Kontroll före användning Kontrollera att luftflödet mätt igenom masken uppgår till minst 150 l/min. Gör så här: Anslut andningsslangen till reglerventilen. Anslut tryckluftslangen till reglerventilen.

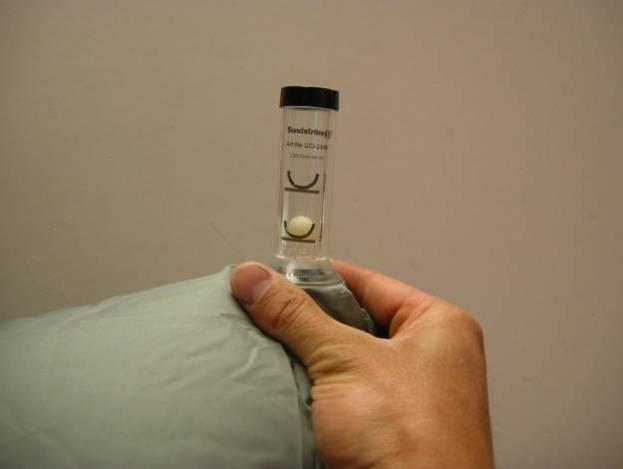

Fatta flödesmätarens rör med andra handen så att röret pekar lodrätt upp från påsen. Läs av kulans placering i röret.

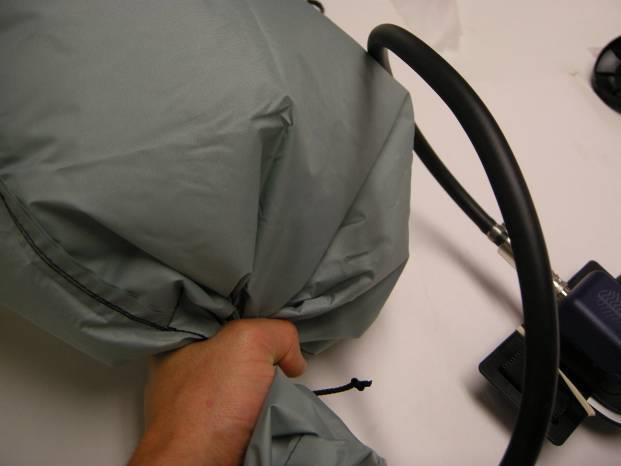

4 Sida: 4 av 11 Vrid reglerventilens ratt motsols så långt det går för att strypa luftmängden till miniminivån. Placera masken i flödesmätaren och grip om påsens nedre del för att täta runt andningsslangen. Fatta flödesmätarens rör med andra handen så att röret pekar lodrätt upp från påsen. Läs av kulans placering i röret. Den ska sväva i nivå med eller strax över markeringen. Om minimiflödet inte uppnås kontrollera att flödesmätaren hålls upprätt, kulan rör sig fritt, lufttillförseln inte stryps av kinkar eller dylikt på slangarna.

Sida: 5 av 11 2.4 Påtagning Ta på bältet och reglera längden.

god uppsikt över andningsslangen, dvs den ska inte vara placerad på ryggen.

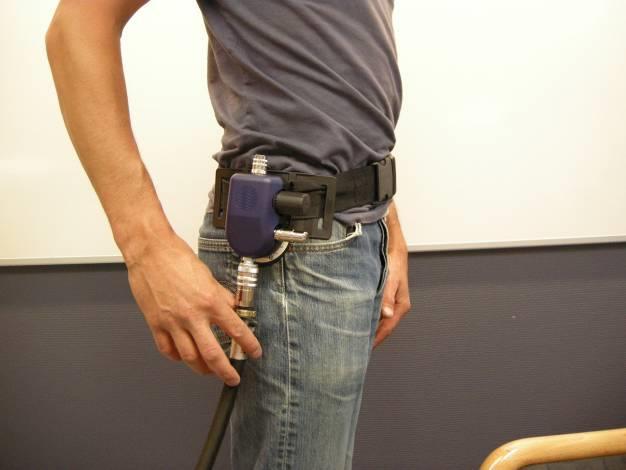

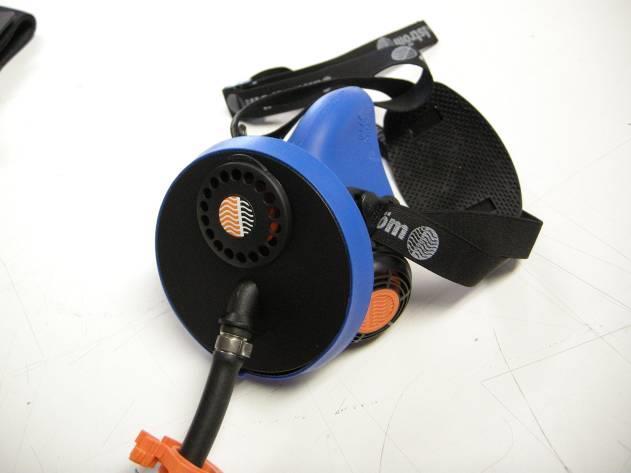

5 Sida: 5 av Påtagning Ta på bältet och reglera längden. Arrangera reglerventilen på bältet så att den är lätt åtkomlig för justering av luftflödet och så att du kan hålla god uppsikt över andningsslangen, dvs den ska inte vara placerad på ryggen. Montera därefter tryckluftstillsatsens anslutningsdosa i ansiktsmasken. I kombination med helmask ska alltid låsringen användas för att säkra infästningen av anslutningsdosan. Anslut andningsslangen till reglerventilen.

6 Sida: 6 av 11 Anslut tryckluftslangen till reglerventilen. Ansiktsdelen tillförs nu luft och den kan tas på. Justera vid behov huvudställning så att ansiktsdelen sitter stadigt och bekvämt. Se ansiktsdelens bruksanvisning. Ställ in luftflödet med reglerventilens ratt efter den aktuella arbetsbelastningen. I helt stängt läge (vrid motsols) är flödet ca 150 l/min och i helt öppet läge (vrid medsols) ca 320 l/min. 2.5 Avtagning Lämna det förorenade området innan utrustningen tas av.

Skölj rent och låt torka. Vid svårare nedsmutsning kan lacknafta eller liknande avfettningsmedel användas.

7 Sida: 7 av 11 Lösgörning av slangar Båda slangkopplingarna är av säkerhetstyp och slangarna lösgörs i två steg. 1. Skjut kopplingen mot nippeln. 2. Dra tillbaka låsringen. 4.1 Rengöring SR 307 rengörs lämpligen med en mjuk trasa eller svamp fuktad i en lösning av vatten och diskmedel eller liknande. Skölj rent och låt torka. Vid svårare nedsmutsning kan lacknafta eller liknande avfettningsmedel användas. Eftertvätta med diskmedelslösning, skölj rent och låt torka. Sundströms rengöringsservett SR 5226 kan med fördel användas för rengöring och desinficering. För rengöring av Sundströms halvmask eller helmask, se respektive bruksanvisning.

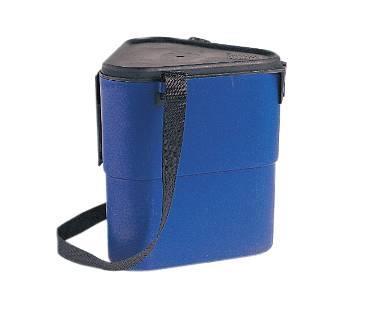

Sundströms förvaringsbox SR 230 fungerar också bra. 4.

8 Sida: 8 av Förvaring Efter rengöring förvaras utrustningen torrt och rent i rumstemperatur. Undvik direkt solljus. Tips: Vänd flödesmätarpåsen in och ut och använd den för förvaring av utrustningen. Sundströms förvaringsbox SR 230 fungerar också bra. 4.3 Underhållsschema Schemat visar minimikrav på underhållsrutiner för att försäkra dig om att utrustningen alltid är funktionsduglig Andningsslang Gör så här för att byta andningsslang: Nyp av slangklämman med en hovtång och dra loss slangen.

9 Sida: 9 av 11 Trä slangklämman och fästklämman på den nya slangen. Anslut till masken och aptera slangklämman med en hovtång. Kontrollera genom dragprov att slangen är ordentligt säkrad till masken.

10 Sida: 10 av 11

11 Sida: 11 av 11
