1 DIN KOMPLETTA LEVERANTÖR AV TAK- & FASADPLÅT 1

2 RÄTT KVALITET 4 GARANTERAT BRA 5 VÅR SMARTA PROFILPALL 6 SÄKRA LEVERANSER 7 TAKPROFILER 8 FASADPROFILER 12 LÄTTBALK OCH BÄRLÄKT 14 BESLAG 16 TILLBEHÖR FÄSTMATERIAL OCH TAKSÄKERHET 17 AVVATTNINGSSYSTEM 18 KULÖRER 19 2

3 Tak- och fasadplåt med självklara kringprodukter som till exempel lättbalk, taksäkerhet, beslag och vatten avrinning det är det enda vi sysslar med här på Byggprofiler, i Tråvad på Vara slätten. Och när man bara gör en enda sak blir man ganska bra på det. Det tycker vi, och det tycker byggmaterialhandlare, hallbyggare och bygg entreprenörer runtom i Sverige och även utanför landets gränser. Med djupa insikter i hur vardagen fungerar för våra kunder har vi valt att göra saker och ting på ett lite annorlunda sätt, så de fungerar bättre. Då blir det tryggare för dig! Vår lagoma storlek gör oss snabbfotade och flexibla, alltid öppna för speciallösningar av olika slag nästan allt är möjligt. Vi levererar endast till större byggentreprenörer, grossister och bygghandeln hör av dig till oss för information om vilka återförsäljare som finns nära dig! 3

4 RÄTT KVALITET SÄKERT I TID VÅRA PROFILER ÄR CE-MÄRKTA Vi använder oss genomgående av högkvalitativa material och har till och med utvecklat ett unikt returpallsystem, som skyddar produkterna effektivt under transport och hantering på arbetsplatsen. Det är egenskaper som ger både oss och dig en bekymmersfri tillvaro. HÖGVÄRDIGA MATERIAL OCH KONSTRUKTIONER Plåten vi använder har marknadens effektivaste korrosionsskydd, som ger en överlägsen beständighet i tuffa miljöer. Och eftersom ingen kedja är starkare än sin svagaste länk, kostar vi på våra fästelement lite extra också. Med kraftig zinkbeläggning, pulverlack i våra standardkulörer och aluminium brickor med vulkat EPDM-gummi håller de lika länge som plåtarna. 4

5 Vi lämnar hela tio års garanti på alla våra standard profiler, men väljer du varianter med vår extra kraftiga Durabelbeläggning får du ytterligare fem år av trygghet den tål det mesta och ger dessutom en ännu djupare lyster i kulören. Vi rekommenderar den för utsatta lägen med hårt slitage och stor klimatexponering. GARANTERAT BRA! 5

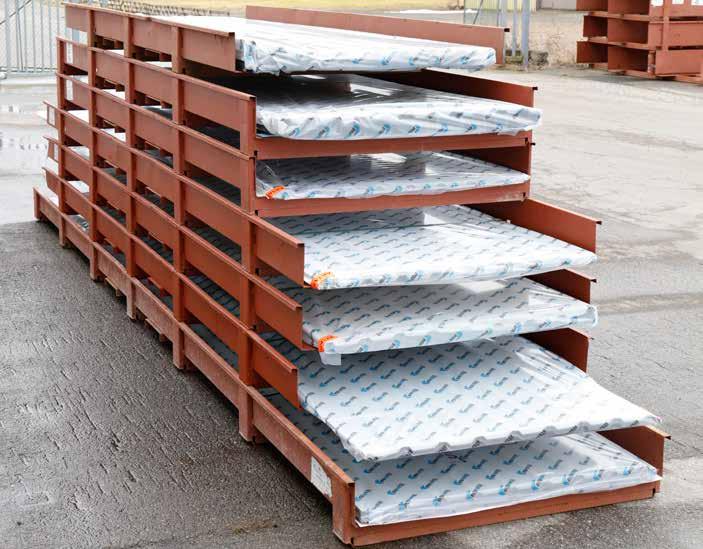

6 ETT UNIKT PRODUKTSKYDD VÅR SMARTA PROFILPALL! Bara från oss på Byggprofiler får du dina plåtar levererade i de unika Profilpallarna vårt miljöanpassade retursystem som effektivt skyddar godset under transport, under lossning och på arbetsplatsen under hela byggtiden. Tillbudsriskerna minimeras och du slipper onödiga förseningar och fördyringar genom ombeställningar av skadat gods. Dessutom går både hantering och förflyttningar inom arbetsplatsen snabbare. Genom hela transportkedjan skyddas dina plåtar av vår robusta Profilpall. 6

7 SÄKRA LEVERANSER MED EGNA TURBILAR I en tid när just-in-time styr de flesta byggprojekt blir leveranssäkerheten en allt viktigare del av den totala kvaliteten. Ett modernt produktionssystem, en flexibel och lyhörd organisation och egna trailers med fasta turer gör det möjligt för oss att leverera exakt det du behöver, där du behöver det och när du behöver det. Våra vana chaufförer hjälper dessutom till så att lossningen går extra smidigt. 7

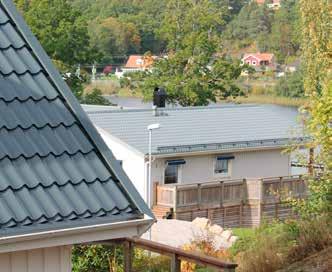

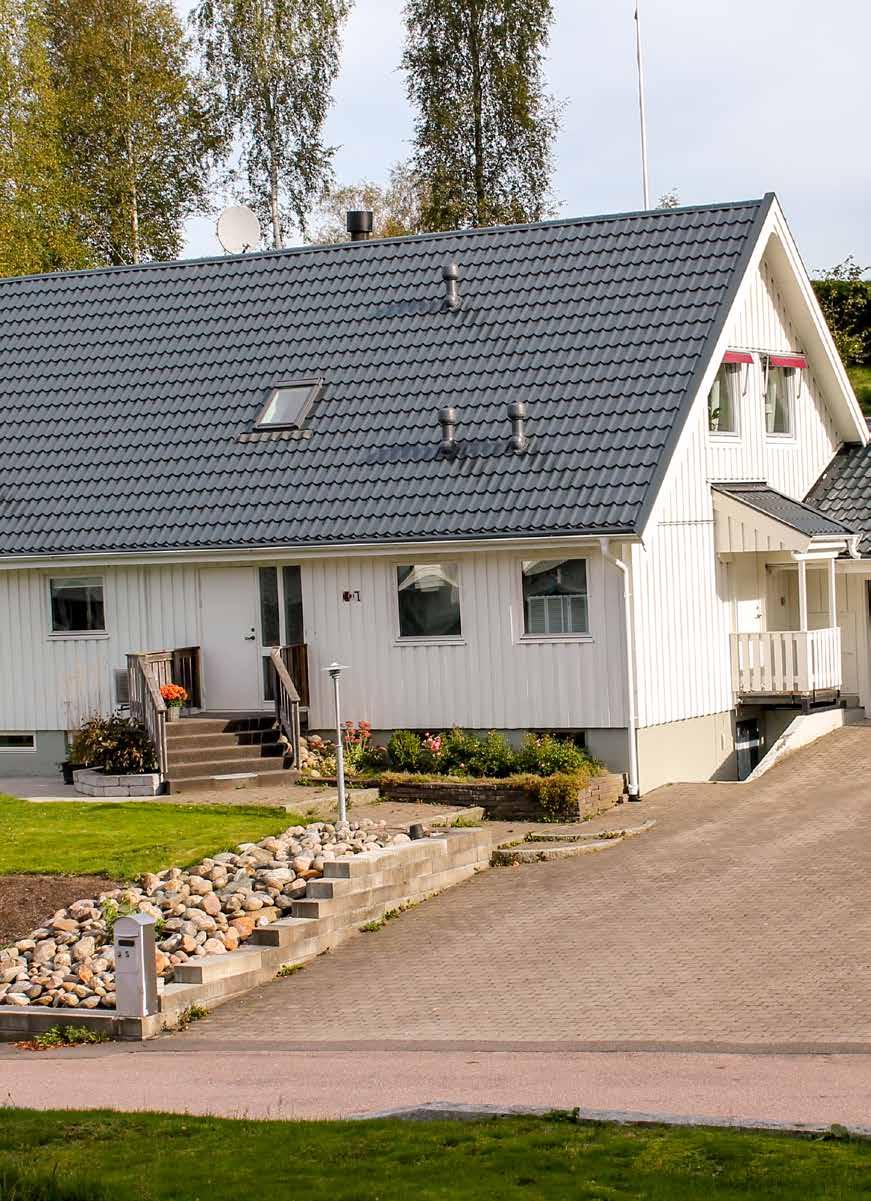

8 välj mellan 18 kulörer på våra lagerprofiler se sidan 19 TAKPLÅT I vårt sortiment hittar du profiler för de flesta behov och smaker, inklusive de eleganta Parant- och Selecttaken i klassisk takpannestil. Alla våra produkter är CE-godkända, med specialutvecklad polyesterlack för lång livslängd i nordiskt klimat. Plåtarna finns i tre tjocklekar, två olika beläggningstjocklekar och 18 standardkulörer. Se hemsidan och separata produktblad för kompletta data. 8

9 TAKPLÅT TR 18 ETT KLASSISKT VAL TR18 är en takprofil med en vågs överlapp och kapillärrilla, vilket ger en täckbredd på 1070 mm. Täckbredd 1070 mm Tillval: Kondensskydd Dripstop alternativt Flock TR PASSAR IN ÖVERALLT En liksidig profil för både tak och fasad, med 1 1/2 vågs överlapp för extra täthet och suveränt snabb montering. Täckbredd 1000 mm Tillval: Kondensskydd Dripstop alternativt Flock TR 35 för hållbara konstruktioner En kraftig takplåt som klarar extra stora spännvidder passar där du vill ha ett robust tak med god gåbarhet, t ex för industribyggnader eller garage. Täckbredd 1000 mm Tillval: Kondensskydd Dripstop alternativt Flock 183 Täckbredd 1100 mm PARANT tak för vackra och hållbara hus Här kombineras takplåtens enkelhet med klassisk enkupig takpannedesign en elegant och smidig lösning. 26 Tillval: Kondensskydd Dripstop 9

10 TAKPLÅT SELECT ÄNNU EN KLASSIKER En klassisk enkupig takpanneprofil i nytolkning, som gjord för moderna byggnader. 183 Täckbredd 1100 mm Tillval: Kondensskydd Dripstop SINUS 27 ETT KRAFTFULLT UTTRYCK Den långvågiga profilen gör Sinus 27 till ett spännande val för moderna byggnader varför inte i kombination med trä, betong eller andra material? 111 Täckbredd 889 mm 27 HÖGPROFIL 127 FÖR TUFFA TAG Vill du ha maximal bärförmåga på tak med stora spännvidder behöver du inte leta längre vår Högprofil 127 är svaret. Täckbredd 960 mm Tillval: Kondensskydd Flock KLICKTAK SOM HANTVERK FAST ENKLARE Vårt klicktak ger dig utseendet av gammaldags plåtslagerihantverk med moderna material och enkel läggning. Täckbredd 475 mm 10

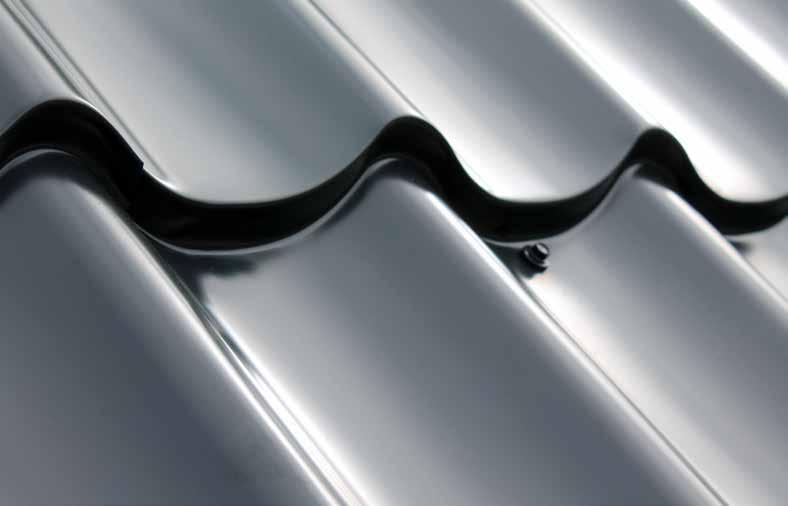

11 TAKPLÅT PANNPROFIL TRADITION I MODERN TAPPNING Ytterligare en profil som ger klassisk plåtslagarkänsla men till en helt annan kostnad. 270 Täckbredd 810 mm se vårt tillbehörssortiment sid 18 11

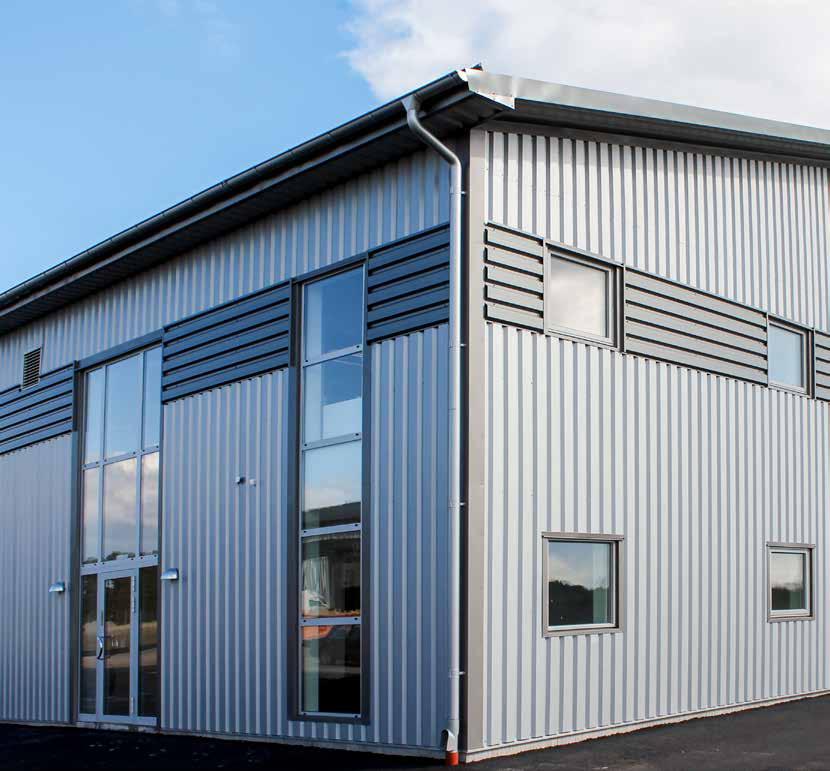

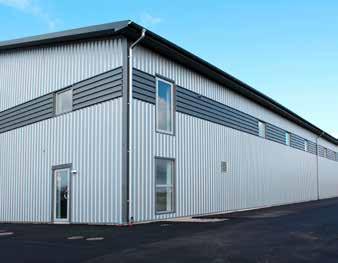

12 FASADPLÅT Självklart utvecklar och säljer vi även fasadprofiler, med samma grundegenskaper som våra takplåtar. De är alltså också CE-godkända, med specialutvecklad polyesterlack för lång livslängd i nordiskt klimat. Liksom takplåtarna kan de levereras i tre tjocklekar, två olika beläggningstjocklekar och alla våra standardkulörer. Se hem sidan och separata produktblad för kompletta data. välj mellan 18 kulörer på våra lagerprofiler se sidan 19 FP 18 KLASSISK FASADPROFIL En populär fasadprofil med plana vågtoppar och smala bottnar. Den ger ett klassiskt utseende som passar in i de flesta miljöer. Täckbredd 1070 mm

13 FASADPLÅT FPV 18 FÖR EN livfull FASAD En fasadprofil med v-knäckt profiltopp som skapar ett särpräglat utseende med ett elegant skuggspel perfekt där estetiken är lika viktig som hållbarheten. Täckbredd 1060 mm FP 35 Ett kraftfullt intryck En fasadprofil med breda toppar och djupa, smala bottnar som möjliggör stora regelavstånd perfekt för ekonomibyggnader, lagerlokaler och industrifastigheter. Täckbredd 1000 mm TR PASSAR IN ÖVERALLT En liksidig profil för både tak och fasad, med 1 1/2 vågs överlapp för extra täthet och suveränt snabb montering. Täckbredd 1000 mm SINUS 27 ETT KRAFTFULLT UTTRYCK Den långvågiga profilen gör Sinus 27 till ett spännande val för moderna byggnader, varför inte i kombination med trä, betong eller andra material? 111 Täckbredd 1000 mm 27 13

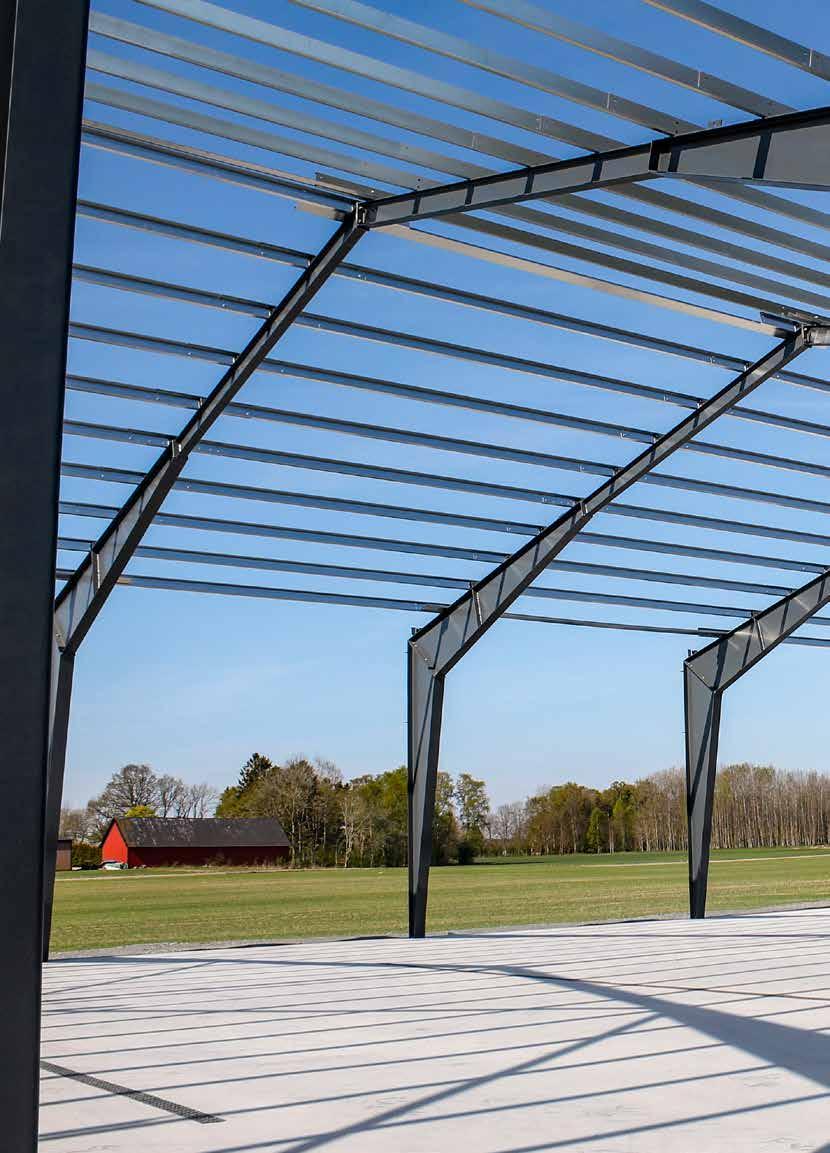

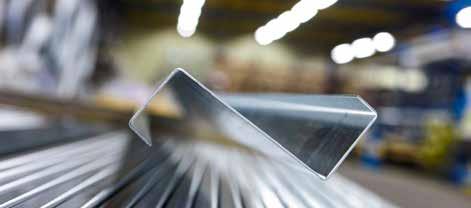

14 LÄTTBALK BALKAR EN BÄRANDE IDÉ LÄTTBALK Vi tillverkar våra lättbalkar i Z- och C-profiler i storlekar från 100 till 250 mm, i tjocklekarna 1,2 2,5 mm. Du kan få dem ända upp till 12,3 m långa. Behöver du andra dimensioner för ditt projekt går det mesta att lösa! Materialkvalitet och korrosionsbeständighet är på samma höga nivå som för våra tak- och fasadprofiler. Kan även fås med förstansade hål för ett enklare montage. Profil C/Z Tjocklek, mm H A B C kg/m 100 1, , , , , , , ,36 1 1, ,71 1 1, ,05 1 1, ,57 1 2, , , , , , , , , ,16 0 1, ,45 0 1, ,44 0 2, ,92 0 2, ,40 förstansade hål FÖR ETT ENKLARE MONTAGE! 250 1, , , , , ,50 a a d d h h c d c d 14

15 15

16 BESLAG FÖR ALLA BEHOV Vi erbjuder ett brett sortiment av standardbeslag för alla typer av byggnationer, som t ex vindskivor, ränndalar, nockar och mycket annat. Våra beslag har som standard P30-beläggning och utvalda varianter kan beställas med vår extra kraftiga Durabelbeläggning (P50). Samtliga beslagstyper tillverkas i längder om 2,5 meter. Speciallösningar klarar vi också! Nr Typ Mått (mm) Längd (mm) 1. Nockplåt A = A = A = A = Ventilerad nock med vinklar Gavelbeslag Vindskivebeslag Vindskivebeslag för tegel Fotplåt 70 / A = 1 - B = / A = B = Ytterhörn A = A = Innerhörn A = A = Anslutningplåt Droppbleck över skjutport Enkelskena B = C = Dubbelskena B = 2 - C = Sockelbeslag Överbleck (Droppbleck) A = A = A = A = A = A = Underbleck (Fönsterbleck) A = A = A = A = A = A = Foderbeslag Ränndal Ränndal Försänkt Nock Parant P Durabel 2100 Bauxit Gavel till Parant nock 15 A A º B 105º º 105º C 135º 95º º 95º º 90º A 90º A 135º º 105º 50 A 105º se VÅR HEMSIDA, för bilder, PRODUKTBLAD och KOMPLETT DAGSAKTUELLT SORTIMENT º 160º º 115º A º º º A A 105º 140º 135º 135º B 16

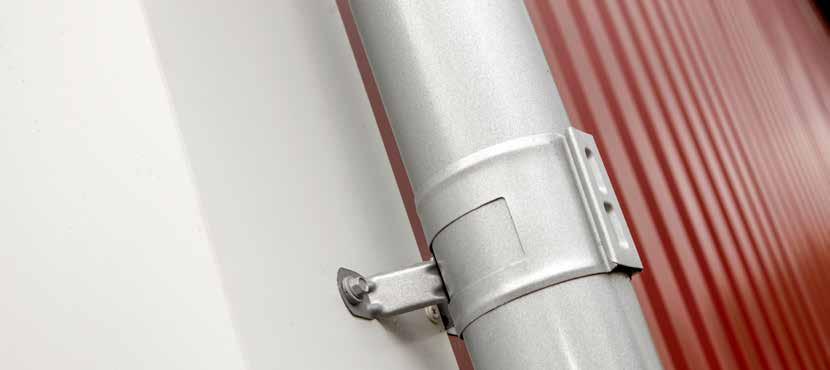

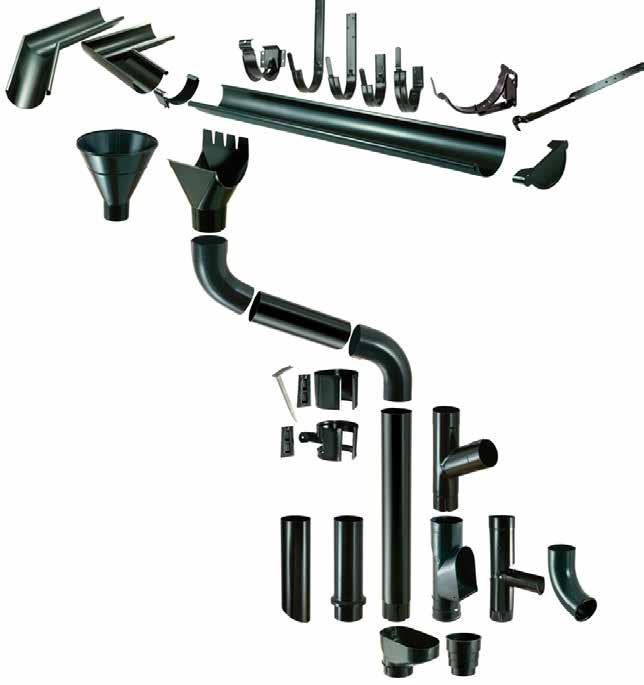

17 TAKAVVATTNING ALLTID PÅ LAGER Ett komplett system med högkvalitativa komponenter i alla vanliga dimensioner. Vitt och svart finns alltid på lager, övriga kulörer kan beställas Rännvinklar 1 2 Rännskarv 3 Rännkrokar 4 Stagband 5 Vattenkupa 6 Omvikningskupa 7 Hängränna 8 Ränngavlar 5 9 Rörvinklar 10 Mellanstycke 11 Rörsvep 12 Stuprör 13 Grenrör 14 Påskjutsrör 15 Brunnsutkastare 16 Självrensande renstratt Lövis (plast) 17 Fällbar utkastare 18 Utkastare 19 Renstratt (plast) Muff till renstratt (plast) KULÖRER vit 001 NCS S 1002-G50y, ral 9002 svart 015 ncs s 9000-n, ral 9011 brun 387 ncs s 8502-y, RAL brun 434 ncs s 7010-Y70R, RAL 8028 tegelröd 742 ncs s 4050-y70r, ral 8004 RÖD 758 ncs s 5040-Y80R, RAL 3009 silver 045 RAL 9006 MÖRK silver 044 NCS S 5000-N, RAL 9007 GRÅ 087 ncs S 7005-BG, ral ALUZINK Färgavvikelser kan förekomma, för exakt färgprov kontakta din säljare eller oss på Byggprofiler. Konvertering från RAL till NCS är inte exakt. 17

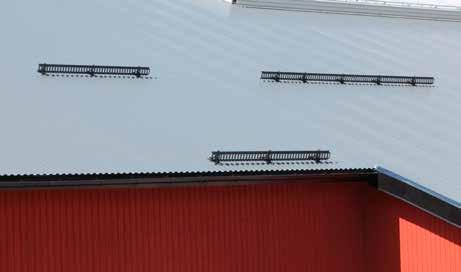

18 TILLBEHÖR & TAKSÄKERHET TILLBEHÖR Slätplåt Finns i alla våra standardkulörer. 00 x 1230 mm 2500 x 1230 mm Tätningsband Finns till alla våra profiler samt Universal 50 x 50 m, T-band 9 x 3 mm och Köldbryggebrytare 50 x 10 mm. Profilerad plast Finns för profilerna TR18, TR, TR35, FP18 och FP35. Längder: 1250, 00, 2500, 3000, 3500 och 4000 mm. Armerad plast 2,73 x 25 eller 50 m. Bättringsfärg Finns i 0,33 liter och lackstift i alla våra standardkulörer. Gummistos Nr 1, 5 50 mm Nr 2, mm Nr 3, mm Nr 4, mm Nr 5, mm Frånluftshuv Svart Ø125 mm, isolerad, komplett. Tegelröd Ø125 mm, isolerad, komplett. Nibblex Stans och dyna för nibbler finns också. Tätmassa Byggsilikon, rörelsefett och butylbaserad tätmassa. Kondensskydd för takplåt Mycket god uppsugningsförmåga. Ljuddämpande effekt i bullrig miljö. Finns som tillval till samtliga takprofiler. Perforering Alla våra profiler finns tillgängliga i perforerat utförande. 3 mm hål, 6 mm trekantig pitch, 30 % öppen area Bärläkt Vår bärläkt i 0,6 mm plåt är speciellt framtagen för smidig yttertaksmontering och passar alla våra takprofiler. Den kan monteras omlott och den låga vikten gör den enkel att hantera på arbetsplatsen. Bärläkten tillverkas i längder om 3,7 meter och största läktavstånd vid takstolar är c/c 10 mm. TAKSÄKERHET Vi levererar CE-godkända taksäkerhetsprodukter såsom snö räcken, snörasskydd och nocktakfotsräcken. Profildurk och trerör finns i svart som lagervara. Vi säljer även olika steganordningar, som gångbryggor och takstegar. För komplett taksäkerhets sortiment, se vår hemsida byggprofiler.se. Snörasskydd Vårt snörasskydd av profildurk är snabbmonterat skjut bara profildurken genom konsolerna, med skruvlåsning endast i ytterändarna. Snörasskyddet kan kompletteras med isstopp och är godkänt för förankring av säkerhetslina. Gångbrygga Vår gångbrygga är stabil och halksäker för en trygg och behaglig gångväg på taket. Gångbryggan kan kompletteras med skyddsräcke. Godkänd för förankring av säkerhetslina. Takstege En stabil och halksäker takstege som kan kompletteras med skyddsräcke. Godkänd för förankring av säkerhetslina. Taksteg Taksteg med glidskydd finns i lager i svart och tegelrött. FÄSTMATERIAL Vi har allt du behöver för all sorts infästning. Våra skruvar som Borrar, gängar och skruvar i ett moment är av härdat stål med aluminiumbricka och EPDM-gummi för bättre tryckfördelning. Lackerade skruvar har ett färglager i slittålig pulverlack. Se vår hemsida byggprofiler.se för komplett sortiment av fästmaterial. Produkt Dimensioner, mm Antal/fp Farmarskruv TB, lackerad 4,8 x Farmarskruv TB, lackerad 4,8 x Lättbalkskruv L, lackerad 4,8 x Lättbalkskruv L, lackerad 5,5 x Överlappskruv Ö, lackerad 4,8 x Balkskruv B 55 olackad, utan bricka 5,5 x Balkskruv B 63 olackad, utan bricka 6,3 x Överlappskruv Ö 63 olackad, utan bricka 6,3 x Fönsterbleckskruv 3,5 x Popnit, trycktät 3,2 x 9,0 250 Popnit, trycktät 4,0 x 9,5 250 Rännkroksskruv 4,8 x VÅRT KOmPLETTA tak säkerhets- och till behörssortiment FINNS PÅ BYGGPROFILER.SE Vattbrädeskruv 4,2 x Magnethylsa, 8 mm 1 Bits nr

19 KULÖRPROGRAM BYGGPROFILERS STANDARDFÄRGER FÖR TAK- OCH FASADPROFILER Våra lagerförda standardkulörer är framtagna för att täcka in de flesta behov. svart 015 ral 9005 mikado bauxit svart mörk silver RAL 9007 silver 045 RAL 9006 grå 468 RAL 7012 grafitgrå 035 RAL 7024 gråvit ral 7044 duvgrå 461 ral 7038 vit 010 ral 9010 brun 384 RAL 8028 grön 874 ral 6003 blå 524 ral 5001 vinröd 418 ral 3009 tegelröd 742 ral 8004 korallröd 736 ral 3013 mikado terrakotta RAL 8023 gul 145 ral 1002 ljusgul 113 ral 1015 Färgavvikelser kan förekomma, för exakt färgprov kontakta din säljare eller oss. 19

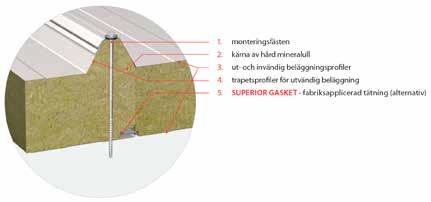

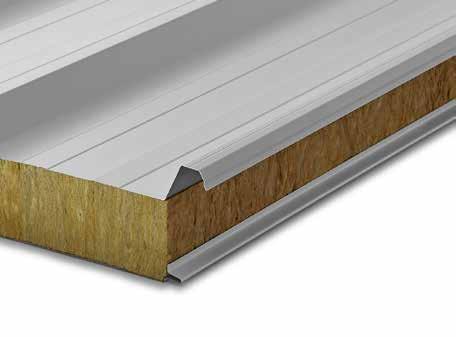

20 SANDWICHPANEL MINERALULL SANDWICHPANEL MINERALULL TAK PANEL MED MINERALULLSKÄRNA. ETT ENERGISPARANDE ALTERNATIV OCH ETT SMIDIGT MONTAGE. Detaljritning 1. Monteringsfästen 2. Kärna av hård mineralull 3. Ut- och invändig beläggnningsprofiler 4. Trapetsprofiler för utvändig beläggning 5. SUPERIOR GASKET - fabriksapplocerad tätning (alternativ) tvärsnitt Modulbredd Tekniska parametrar - takpaneler Kärna Hård mineralull (nominell skenbar densitet 110 kg/m³) Beklädnadens tjocklek 0,50 0,70 Stålsort Ytbehandling Kulörer S250GD CESAR PUR 55, SP Polyester, SP polyester matt pärla, HDP polyester matt, PVC(F), Foodsafe, PVDF, Förzinkad, Aluzink + easyfilm Enligt Balex Metals kulörkarta Panelens längd (mm) Effektiv bredd (mm) 1000 Total bredd (mm) 1063,50 Kärnans tjocklek (mm) Massa (kg/m²),30 22,40 25,60 26,60 Värmeisolering UC-värde (W/m²K) 0,38 0,32 0,26 0,24 Eldfasthet NRO REI 90, Ej brandspridande NRO Europeisk brandklass Minimalt takfall BROOF (t,) >7% - för paneler sammanställda i längd eller i fall av takfönster >5% - för kontinuerliga paneler utan takfönster

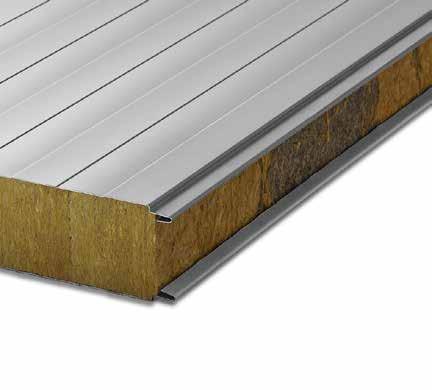

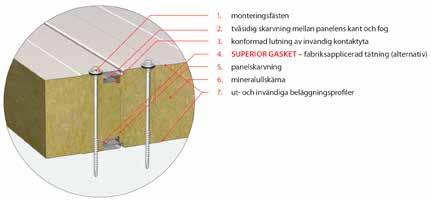

21 SANDWICHPANEL MINERALULL SANDWICHPANEL MINERALULL VÄGG PANEL MED MINERALULLSKÄRNA. ETT ENERGISPARANDE ALTERNATIV OCH ETT SMIDIGT MONTAGE. Detaljritning 1. Monteringsfästen 2. Tvåsidig skarvning mellan panelens kant och fog 3. Konformad lutning av invändig kontaktyta 4. SUPERIOR GASKET - fabriksapplocerad tätning (alternativ) 5. Panelskarvning 6. Mineralullskärna 7. Ut- och invändiga beläggningsprofiler tvärsnitt Modulbredd Tekniska parametrar - väggpaneler Kärna Hård mineralull (nominell skenbar densitet 110 kg/m³) Beklädnadens tjocklek 0,50-0,70 Stålsort Ytbehandling Kulörer S250GD CESAR PUR 55, SP Polyester, SP polyester matt pärla, HDP polyester matt, PVC(F), Foodsafe, PVDF, Förzinkad, Aluzink + easyfilm Enligt Balex Metals kulörkarta Panelens längd (mm) Effektiv bredd (mm) 1100 Total bredd (mm) 11 Kärnans tjocklek (mm) Massa (kg/m²) 17,79 19,80 21,90 23,00 24,00 25,01 26,10 28, 30,30 33,50 Värmeisolering UC-värde (W/m²K) 0,47 0,38 0,32 0,30 0,28 0,26 0,24 0,22 0,19 0,17 Eldfasthet NRO** EI 60, Ej brandspridande - NRO EI240, Ej brandspridande NRO Europeisk brandklass A2-s1.d0 21

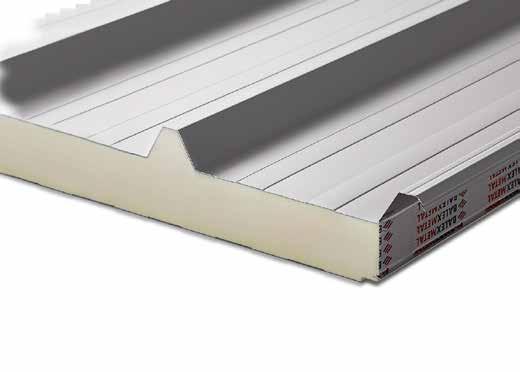

22 SANDWICHPANEL POLYURETAN SANDWICHPANEL POLYURETAN TAK PANEL MED POLYURETANKÄRNA. ETT ENERGISPARANDE ALTERNATIV OCH ETT SMIDIGT MONTAGE. Detaljritning 1. Trapetsprofiler för utvändig beläggning 2. Monteringsfästen 3. Kontinuerlig polyuretantätning med aluminiumfolie 4. Kärna av styvt polyuretantätning 5. Ut- och invändig beläggnningsprofiler tvärsnitt Modulbredd Tekniska parametrar - takpaneler Kärna Styvt polyuretanskum, PUR eller PIR / densitet 40(+/-3) kg/m³ Beklädnadens tjocklek 0,40-0,70 Stålsort Ytbehandling Kulörer S250GD - S280GD; rostfritt (1.4301) (invändig beläggning) CESAR PUR 55, SP Polyester, SP polyester matt pärla, HDP polyester matt, PVC(F), Foodsafe, PVDF, Förzinkad, Aluzink + easyfilm Enligt Balex Metals kulörkarta Panelens längd (mm) Effektiv bredd (mm) 1000 Total bredd (mm) 1062,50 Kärnans tjocklek (mm) Massa (kg/m²) 10,84 11,65 12,45 13,26 14,07 15,69 Värmeisolering UC-värde (W/m²K) 0,52 0,36 0,27 0,22 0,19 0,14 Eldfasthet Takets beständighet mot brand utifrån Minimalt takfall Ej brandspridande NRO BROOF (T1) REI 30 / RE 60, Ej brandspridande NRO (PIR) REI / RE 60, Ej brandspridande NRO (PUR) >7% - för paneler sammanställda i längd eller i fall av takfönster >5% - för kontinuerliga paneler utan takfönster 22

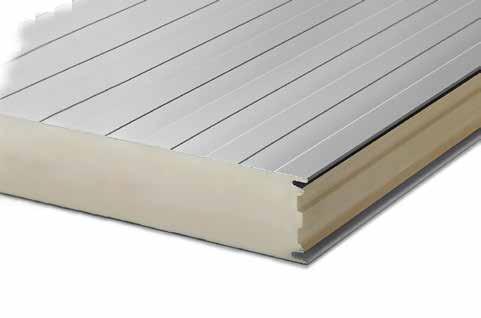

23 SANDWICHPANEL POLYURETAN SANDWICHPANEL POLYURETAN VÄGG PANEL MED POLYURETANKÄRNA. ETT ENERGISPARANDE ALTERNATIV OCH ETT SMIDIGT MONTAGE. Detaljritning 1. Monteringsfästen 2. Tvåsidig skarvning mellan panelens kant och fog 3. Konformad lutning av panelens invändiga kontaktyta 4. Kontinuerlig polyuretantätning med aluminiumfolie 5. Kärna av styvt polyuretanskum 6. Ut- och invändiga beläggningsprofiler tvärsnitt Modulbredd Tekniska parametrar - väggpaneler Kärna Styvt polyuretanskum, PUR eller PIR / densitet 40(+/-3) kg/m³ Beklädnadens tjocklek 0,50 (0,60-0,70) Stålsort S250GD - S280GD; rostfritt (1.4301) Ytbehandling Kulörer CESAR PUR 55, SP Polyester, SP polyester matt pärla, HDP polyester matt, PVC(F) Foodsafe, PVDF, Förzinkad, Aluzink + easyfilm Enligt Balex Metals kulörkarta Panelens längd (mm) Effektiv bredd (mm) Total bredd (mm) 1 1 Kärnans tjocklek (mm) Massa (kg/m²) 10,26 10,58 11,08 11,79 12,60 13,37 15,00 15,82 16,61 Värmeisolering UC-värde (W/m²K) 0,55 0,44 0,37 0,28 0,22 0,18 0,14 0,12 0,10 Eldfasthet Ej brandspridande - NRO E 60, Ej brandspridande - NRO E 60, NRO (PUR), E45, EI, NRO (PIR) E30/EI15, Ej brandspridande NRO (PUR), E90/EI30, Ej brandspridande NRO (PIR,d 0mm), EI60, Ej brandspridande NRO (PIR, d=0mm) Europeisk brandklass B-s3, d0 (PUR), B-s2, d0 (PIR) 23
