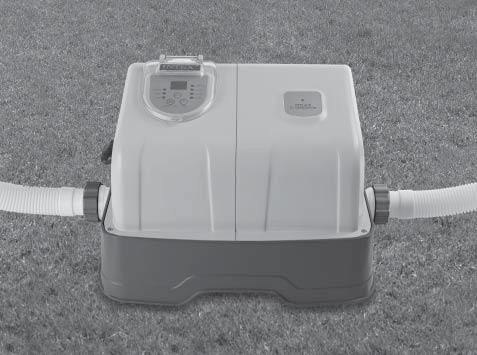

1 (87IO) MODEL ZS80 & ZS80 OZONE & SALTWATER SYSTEM SVENSKA 7.5 X 0. PANTONE 95U 08/0/0 Svenska 87 BRUKSANVISNING VIKTIGA SÄKERHETSREGLER Innan du monterar och använder den här produkten ska du läsa, förstå och noga följa alla anvisningar. Krystal Clear TM ozonoch saltvattenssystem Modell ZS80 0-0V~, Modell ZS80 0-0V~ Endast i illustrationssyfte Prova även följande utmärkta produkter från Intex: pooler, pooltillbehör, uppblåsbara pooler, leksaker, luftmadrasser och båtar. Du hittar dem hos återförsäljare eller på vår webbplats. P.g.a. en policy gällande kontinuerlig produktförbättring reserverar sig Intex rätten att ändra produktens specifikationer och utseende, vilket kan resultera i uppdateringar av bruksanvisningen utan förvarning. 0 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd. - Intex Recreation Corp. All rights reserved/tous droits réservés/todos los derechos reservados/alle Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China. Trademarks used in some countries of the world under license from/ Marques utilisées dans certains pays sous licence de/marcas registradas utilizadas en algunos países del mundo bajo licencia de/warenzeichen verwendet in einigen Ländern der Welt in Lizenz von/intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 889, Hong Kong & Intex Recreation Corp., P.O. Box 0, Long Beach, CA 9080 Distributed in the European Union by/distribué dans l Union Européenne par/distribuido en la unión Europea por/vertrieb in der Europäischen Union durch/intex Trading B.V., Venneveld 9, 705 RR Roosendaal The Netherlands

2 Varningar... Komponentöversikt och lista över komponenter... - Så här bildas kloret och produktspecifikationer...7 Installationsanvisningar Salt- och poolvattenvolymer...0 Salttabell för Intexpooler... Tabell för cyanursyra för Intexpooler... Tabell för driftstid (med cyanursyra)... Saltberäkning för pooler... Tabell för cyanursyra för pooler från annan tillverkare än Intex... Driftstid för pooler från annan tillverkare än Intex... Driftstid för pooler från annan tillverkare än Intex Tabell för lysdiodkoder...7 Stationärmontering...8 Underhåll Långtidsförvaring... Poolunderhåll och kemiska definitioner... Felsökningsguide... - Allmänna säkerhetsregler... 5 Begränsad garanti... SPARA BRUKSANVISNINGEN Sida

3 VIKTIGA SÄKERHETSREGLER Innan du monterar och använder den här produkten ska du läsa, förstå och noga följa alla anvisningar. LÄS OCH FÖLJ ALLA ANVISNINGAR VARNING! För att minska risken för skador får den här produkten inte användas av barn utan en vuxens tillsyn. Håll alltid uppsikt över barn och personer med nedsatt fysisk eller mental förmåga. Enbart för utomhusbruk. Risk för elektrisk stöt. Den här produkten får endast anslutas till ett jordat honkontaktdon som skyddas av en jordfelsbrytare av typen GFCI eller RCD. Kontakta en utbildad elektriker om du inte kan verifiera att honkontaktdonet skyddas av en jordfelsbrytare. Anlita en utbildad elektriker för installation av jordfelsbrytaren som löser ut vid 0 ma. Använd inte en flyttbar jordfelsbrytare. Gräv inte ned elsladden. Placera sladden där den inte kan skadas av gräsklippare, häcksax eller annan utrustning. Elsladden kan inte bytas ut. Enheten måste bytas ut om sladden skadas. Minska risken för elektriska stötar genom att inte använda förlängningssladd, timer, adapter eller omvandlingskontakt för att ansluta enheten till strömkällan; se till att kontakten är placerad på lämplig plats. Montering och demontering får endast utföras av vuxna. Försök aldrig koppla in eller ur den här produkten när du står i vatten eller är våt om händerna. Barn får inte vara i närheten av produkten eller elsladdarna. Använd inte produkten samtidigt som poolen används. Koppla alltid ur produkten från eluttaget innan du tar bort produkten, rengör, underhåller eller justerar den. Den här pumpen är endast avsedd att användas med förvaringsbara pooler. Använd den inte på permanent installerade pooler. En förvaringsbar pool är konstruerad för att enkelt kunna demonteras för förvaring och återmonteras till sitt ursprungsskick. Placera den här produkten på minst meters avstånd från poolen. Stickkontakten till pumpen måste vara minst,5 meter från poolen. Stickkontakten skall vara lättåtkomlig efter montering av pumpen. Placera produkten på ett säkert avstånd från poolen så att inte barn kan klättra upp på produkten och nå poolen. Koppla alltid bort produkten från eluttaget innan du tar bort, rengör, underhåller eller justerar den. Den här produkten är inte avsedd att användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, såvida de inte hålls under uppsikt och instrueras om produktens användning av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med produkten. Den här produkten är endast avsedd för användning i de syften som beskrivs i bruksanvisningen! OM DESSA VARNINGAR INTE EFTERLEVS KAN FÖLJDEN BLI SKADOR PÅ EGENDOM, ELEKTRISKA STÖTAR, ALLVARLIGA PERSONSSKADOR ELLER DÖDSFALL. De produktvarningar, anvisningar och säkerhetsregler som medföljer produkten avser några av de vanligaste riskerna med produkter utformade för vattenaktiviteter och omfattar inte samtliga risker och faror. Använd sunt förnuft och gott omdöme vid alla vattenaktiviteter. Endast för flyttbara pooler ovan mark SPARA BRUKSANVISNINGEN Sida

4 KOMPONENTÖVERSIKT * Tillval OBS! Bilderna är endast i illustrationssyfte. Det kan hända att det inte är den aktuella produkten som visas. Ej skalenlig. SPARA BRUKSANVISNINGEN Sida

5 LISTA ÖVER KOMPONENTER Innan du monterar produkten bör du under några minuter kontrollera innehållet och bekanta dig med alla komponenter OBS! Bilderna är endast i illustrationssyfte. Det kan hända att det inte är den aktuella produkten som visas. Ej skalenlig. SPARA BRUKSANVISNINGEN Sida 5

6 LISTA ÖVER KOMPONENTER (fortsättning) Innan du monterar produkten bör du under några minuter kontrollera innehållet och bekanta dig med alla komponenter. REF. NR. BESKRIVNING ANTAL RESERVDELS- NUMMER ADAPTER A MED GÄNGAD KRAGE (TILLVAL) 089 L-FORMAD O-RING 8 SKRUV 59 TITANELEKTRODMUTTER 5 TITANELEKTROD 7 O-RING PÅ TITANPLATTOR 55 7 FLÖDESSENSOR 0 8 FILTERBESLAG MED GÄNGAD KRAGE 09 9 GENERATORKONSTRUKTION OZON 5 0 ELEKTRONISK KONTROLLSTATION 5 OZONKONSTRUKTIONENS TÄCKPANEL 5 TESTREMSOR FÖR KLOR 95 Ange modellnummer och artikelnummer när du beställer delar. SPARA BRUKSANVISNINGEN Sida

7 SÅ HÄR BILDAS KLORET Den här produkten är utformad för flyttbara pooler. Den dödar bakterier, oxiderar organisk materia från badare och hämmar algbildning, vilket ger en säker, ren och trevlig pool. Vanligt salt (natriumklorid) skapas av två komponenter, natrium och klor. Under installationen av ozon- och saltvattenssystemet löses en uppmätt mängd salt ut i poolvattnet för att göra det aningen salt. Poolvattnet flyter igenom ozon- och saltvattenssystemets elektrolytiska cell för att producera klor. Kloret blandas med vattnet och börjar genast bryta ner bakterier och alger. Det oxiderar även allt annat organiskt material. SÅ HÄR GENERERAS KLOR Ozon framställs genom att luft förs genom Corona Discharge-celler (CD) som bryter ner syremolekyler vilka sedan återkombineras som ozonmolekyler. Ozongas tillförs i poolcirkulationsröret med hjälp av ett venturirör. Vatten passerar genom venturiröret och skapar ett sug som drar in ozongasen i vattnet. Ozonet upplöses i vattnet. Ozon kan oxidera föroreningar och de flesta bakterier. PRODUKTSPECIFIKATIONER Effekt: Optimal salthalt: Maximal klorutmatning/timme: Ozonutmatning: Filterpumpens lägsta flödeshastighet: Begränsad garanti: 5 W 000 ppm gram/timme 50 mg/tim liter/timme se avsnittet Begränsad garanti Strömbrytare Elektrolyscell Flödessensor Ozongenerator Slangen återför vatten till poolen Slang från filterpump Elektronisk kontrollstation SPARA BRUKSANVISNINGEN Sida 7

8 m INSTALLATIONSANVISNINGAR VIKTIGT! Ozon- och saltvattenssystemet kräver en separat filterpump ( liter/timme) för att driva vattnet och fungera ordentligt. Ozon- och saltvattenssystemet måste installeras som den sista delen poolutrustning på returvattenledningen till poolen så som visas i skiss #. Därigenom förlängs titanplattornas livslängd.. Montera den flyttbara poolen och dess filterpump enligt installationsanvisningarna.. Ta ut ozon- och saltvattenssystemet och dess tillbehör ur förpackningen.. Placera ozon- och saltvattenssystemet på en rad efter filterpumpen.. Koppla till kopplingsslangen (8) till ozon- och saltvattenssystemets inlopp. För anslutning till filterpump med slang på 8 mm. Installera enligt följande: Bild KOLVVENTIL POOL VATTEN TILL POOL VATTEN FRÅN POOL,5 m FILTER- PUMP SLANG, 8 mm OZON- OCH SALTVATTENSSYSTEM 8 SLANG, 8 mm. Om din ovan-mark-pool är full med vatten ska du stänga rensventilen innan ozon- och saltvattenssystemet installeras. Gå direkt till steg om poolen är tom.. Koppla bort returvattenslangen från filterpumpen och koppla in den till ozon- och saltvattenssystemets utlopp.. Anslut slanganslutningen (8) till filterpumpens utlopp.. Öppna kolvventilerna för att släppa på vattnet. SPARA BRUKSANVISNINGEN Sida 8

9 INSTALLATIONSANVISNINGAR (fortsättning) För anslutning till annan filterpump (ogängad eller med andra typer av gängor): Ozon- och saltvattenssystemet kan också anpassas till andra filterpumpar med andra typer av gängor och även till sådana utan gängor på kopplingen. Anslut till filterpumpens utloppsanslutning (8 mm): 8 STOR SLANGKLÄMMA FILTERPUMP OZON- OCH SALTVATTENSSYSTEM ANSLUTNING, 8 mm. Anslut slanganslutningen (8) till filterpumpens utloppsanslutning med en stor slangklämma. Vrid åt ordentligt. För anslutning av systemet till pooler som inte är tillverkade av Intex Efter att ozon- och saltvattenssystemet har anslutits till pumpen ska systemet kopplas den till poolen. Se bild. Några vanliga anslutningstyper: Anslut till en slang, på 8 mm, utan gänga: STOR SLANGKLÄMMA SLANG, 8 mm OZON- OCH SALTVATTENSSYSTEM. Koppla adaptern A () till ozon- och saltvattenssystemets utlopp. Vrid åt ordentligt.. Med adaptern A () fixerad vid ozon- och saltvattenssystemets utlopp ska du nu ansluta returvattenslangen till adaptern med hjälp av en stor slangklämma. SPARA BRUKSANVISNINGEN Sida 9

10 SALT- OCH POOLVATTENVOLYMER Vilket salt ska användas? Använd endast koksalt (natriumklorid) Använd endast natriumklorid (NaCl) som är minst 99,8 % rent. Det går också bra att använda salttabletter för vattenbehandling (komprimerad form av utvunnet salt), men det tar längre tid för dem att lösas upp. Använd inte jodbehandlat eller gulfärgat (natriumferrocyanid) salt. Salt tillsätts i poolvattnet så att elektrolyscellen kan använda detta salt för att bilda klor. Ju renare saltet är, desto bättre fungerar elektrolyscellen. Optimala salthalter Den optimala salthalten i poolvattnet är mellan 500 och 500 ppm, med 000 ppm som optimalt värde. En alltför låg saltnivå reducerar ozon- och saltvattenssystemets effektivitet och resulterar i låg klorproduktion. En hög salthalt kan innebära att ditt poolvatten får en salt smak (detta kan uppstå vid en salthalt över ppm). För hög salthalt kan skada strömförsörjningen och orsaka korrosion på poolens metalldelar och tillbehör. Salttabellen i denna bruksanvisning visar vilken mängd salt som ska användas. Saltet i poolen återanvänds hela tiden. Saltförlust sker endast då poolen faktiskt töms på vatten. Salt försvinner inte genom avdunstning. Så här gör du för att tillsätta eller avlägsna salt. Tryck på ON-knappen på filterpumpströmbrytaren för att cirkulera poolvattnet.. Ozon- och saltvattenssystemet ska vara avstängt.. Avgör hur stor mängd salt som ska tillsättas (se salttabellen).. Sprid ut rätt mängd salt jämnt längs insidan av poolen. 5. För att undvika att filtret täpps igen, bör du inte tillsätta salt genom skimmern.. Borsta poolbotten för att påskynda upplösningsprocessen. Låt inte saltet bilda högar på poolens botten. Kör filterpumpen timmar i sträck för att saltet ska lösas upp ordentligt. 7. Efter timmar, och om allt salt har lösts upp, ska ozon- och saltvattenssystemet sättas på. Tryck på -knappen tills du hör ett pip, kod 00 blinkar och ställ då in ozon- och saltvattenssystemet på önskad driftstid (se avsnittet Driftstidstabell ). Avlägsna salt Om för mycket salt har tillsatts kommer enheten att pipa och visa kod 9 (se avsnittet Alarmkoder ). Du måste då minska saltkoncentrationen. Det enda sättet att minska saltkoncentrationen är att delvis tömma poolen och fylla på med färskt vatten. Töm och fyll på ungefär 0 % av poolens vatten tills kod 9 försvinner. Beräkning av poolvolym Pooltyp Liter (poolstorlek i meter) Kubikmeter (poolstorlek i meter) Rektangulär Längd x bredd x genomsnittsdjup x 7,5 Längd x bredd x genomsnittsdjup Rund Längd x bredd x genomsnittsdjup x 5,9 Längd x bredd x genomsnittsdjup x 0,79 Oval Längd x bredd x genomsnittsdjup x Längd x bredd x genomsnittsdjup x 0,80 SPARA BRUKSANVISNINGEN Sida Sida 0

11 SALTTABELL FÖR INTEX-POOLER Denna tabell visar hur mycket salt som ska användas för att uppnå den önskade salthalten på 000 ppm, och hur mycket som behövs för att bibehålla denna nivå om den faller under den önskade nivån. Poolstorlek INTEX PORTABLA POOLER 5' x " (57 cm x 8 cm) 5' x " (57 cm x 9 cm) 5' x " (57 cm x 07 cm) 5' x 8" (57 cm x cm) EASY SET - ' x " (88 cm x 07 cm) POOL ' x 8" (88 cm x cm) ' x 5" (88 cm x cm) 8 x (59 cm x 07 cm) 8 x 8 (59 cm x cm) 5' x " (57 cm x 9 cm) 5' x " (57 cm x 07 cm) RUND 5' x 8" (57 cm x cm) METALLRÖRS- ' x 8" (88 cm x cm) POOL 8' x 8" (59 cm x cm) ' x 5" (0 cm x cm) ' x 5" (7 cm x cm) ' x 8" (88 cm x cm) 8 x 8 (59 cm x cm) ULTRA 8' x 5" (59 cm x cm) FRAME - 0 x 8 (0 cm x cm) POOL x 5 (7 cm x cm) x 5 (7 cm x cm) x 5 (79 cm x cm) SEQUOIA 5 8 x 9 (78 cm x cm) SPIRIT - '8" x 9" (508 cm x cm) POOLSET 8'8" x 5" (59 cm x 5 cm) OVAL 8' x 0' x " (59 cm x 05 cm x 07 cm) RÖRPOOL 0' x ' x 8" (0 cm x cm x cm) 5 x 9 x 8 (57 cm x 7 cm x cm) 8' x 9' x 5" (59 cm x 7 cm x cm) REKT. ULTRA 0 x 0 x 5 (0 cm x 05 cm x cm) RÖRPOOL ' x ' x 5" (7 cm x cm x cm) ' x ' x 5" (975 cm x 88 cm x cm) Vattenkapacitet (Beräknad som 90 % för rörpool och 80 % för Easy Set och oval pool) Salt som behövs för uppstart g/l ( 000 ppm) Salt som behövs för uppstart g/l ( 000 ppm) (Gals) (Liter) (Lbs) (Kg) (Lbs) (Kg) SPARA BRUKSANVISNINGEN Sida

12 TABELL FÖR CYANURSYRA FÖR INTEXPOOLER Cyanursyra är en kemikalie som reducerar klorförlusten i vatten som följd av ultraviolett strålning. För att upprätthålla maximal funktion, rekommenderas att hålla cyanursyrenivån på ca % av saltmängden, d.v.s. 5 kg salt x % = 0,5 kg cyanursyra. Om poolvattnet är smutsigt, dammigt eller slemmigt skall INTE cyanursyra tillsättas eftersom detta kommer att sakta ner systemets reningstid. Om detta skulle inträffa måste man ÖKA poolvattnet, se avsnittet ÖKA processtegen. När poolvattnet väl har återställts till klara och rena förhållanden kan man tillsätta cyanursyra. Poolstorlek Vattenkapacitet (Beräknad som 90 % för rörpool och 80 % för Easy Set och oval pool) Nödvändig mängd cyanursyra vid uppstart 0,0 g/l (Gals) (Liter) (Lbs) (Kg) INTEX FLYTTBARA POOLER 5 x (57 cm x 8 cm) , 0, 5 x (57 cm x 9 cm) ,7 0, 5 x (57 cm x 07 cm) 8 0 0,8 0, 5 x 8 (57 cm x cm) 7 0,9 0, EASY SET - x (88 cm x 07 cm) ,9 0, POOL x 8 (88 cm x cm) 7 7, 0,5 x 5 (88 cm x cm) 7, 0,5 8 x (59 cm x 07 cm) , 0,5 8 x 8 (59 cm x cm) , 0, 5 x (57 cm x 9 cm) 8 0,8 0, 5 x (57 cm x 07 cm) 8,0 0, RUND 5 x 8 (57 cm x cm) 0 805, 0,5 METALLRÖRS- x 8 (88 cm x cm) , 0, POOL 8 x 8 (59 cm x cm), 0,7 x 5 (0 cm x cm) ,, x 5 (7 cm x cm) 8 7,, x 8 (88 cm x cm) , 0, 8 x 8 (59 cm x cm), 0,7 ULTRA 8 x 5 (59 cm x cm) 98,7 0,8 FRAME - 0 x 8 (0 cm x cm) ,0 0,9 POOL x 5 (7 cm x cm) ,, x 5 (7 cm x cm) 8 7,, x 5 (79 cm x cm) ,7,7 SEQUOIA 5 8 x 9 (78 cm x cm) 0 805, 0,5 SPIRIT - 8 x 9 (508 cm x cm) , 0, POOLSET 8 8 x 5 (59 cm x 5 cm) 98,7 0,8 OVAL 8 x 0 x (59 cm x 05 cm x 07 cm) ,7 0, RÖRPOOL 0 x x 8 (0 cm x cm x cm) 9 8, 0,5 5 x 9 x 8 (57 cm x 7 cm x cm) ,9 0, 8 x 9 x 5 (59 cm x 7 cm x cm) , 0,5 REKT. ULTRA 0 x 0 x 5 (0 cm x 05 cm x cm) ,5 0,7 RÖRPOOL x x 5 (7 cm x cm x cm) ,,0 x x 5 (975 cm x 88 cm x cm) 5 8,, SPARA BRUKSANVISNINGEN Sida

13 TABELL FÖR DRIFTSTID (MED CYANURSYRA) Poolstorlek INTEX FLYTTBARA POOLER Vattenkapacitet (Beräknad som 90 % för rörpool och 80 % för Easy Set och oval pool) (Gals) (Liter) Driftstid (timmar) vid olika omgivnings-/lufttemperaturer 0-9 C (50 - F) 0-8 C (8-8 F) 9 - C (8-97 F) Driftstid (timmar) för Intexfilterpump EASY SET - POOL RUND METALLRÖRS- POOL ULTRA FRAME - POOL SEQUOIA SPIRIT - POOL SET OVAL RÖRPOOL REKT. ULTRA RÖRPOOL 5 x (57 cm x 8 cm) 5 x (57 cm x 9 cm) 5 x (57 cm x 07 cm) 5 x 8 (57 cm x cm) x (88 cm x 07 cm) x 8 (88 cm x cm) x 5 (88 cm x cm) 8 x (59 cm x 07 cm) 8 x 8 (59 cm x cm) 5 x (57 cm x 9 cm) 5 x (57 cm x 07 cm) 5 x 8 (57 cm x cm) x 8 (88 cm x cm) 8 x 8 (59 cm x cm) x 5 (0 cm x cm) x 5 (7 cm x cm) x 8 (88 cm x cm) 8 x 8 (59 cm x cm) 8 x 5 (59 cm x cm) 0 x 8 (0 cm x cm) x 5 (7 cm x cm) x 5 (7 cm x cm) x 5 (79 cm x cm) 5 8 x 9 (78 cm x cm) 8 x 9 (508 cm x cm) 8 8 x 5 (59 cm x 5 cm) 8 x 0 x (59 cm x 05 cm x 07 cm) 0 x x 8 (0 cm x cm x cm) 5 x 9 x 8 (57 cm x 7 cm x cm) 8 x 9 x 5 (59 cm x 7 cm x cm) 0 x 0 x 5 (0 cm x 05 cm x cm) x x 5 (7 cm x cm x cm) x x 5 (975 cm x 88 cm x cm) VIKTIGT Filterpumpens arbetstid bör vara timme längre än den driftstid som krävs av ozon- och saltvattenssystemet SPARA BRUKSANVISNINGEN Sida

14 SALTBERÄKNING FÖR POOLER Salt som behövs för uppstart (Lbs) Salt som behövs för uppstart (kg) Salt som behövs när låg salthalt upptäcks (Lbs) Salt som behövs när låg salthalt upptäcks (kg) Vattenkapacitet (gals) x 0,05 Vattenkapacitet (liter) x 0,00 Vattenkapacitet (gals) x 0,007 Vattenkapacitet (liter) x 0,0008 POOLER FRÅN ANNAN TILLVERKARE ÄN INTEX Vattenkapacitet Salt som behövs för uppstart Salt som behövs när låg salthalt upptäcks (Kod 9) (Gals) (Liter) (Lbs) (Kg) (Lbs) (Kg) TABELL FÖR CYANURSYRA FÖR POOLER FRÅN ANNAN TILLVERKARE ÄN INTEX Cyanursyra som krävs vid start: Vattenkapacitet 0,0 g/l (0 ppm) (Gals) (Liter) (Lbs) (Kg) , 0,5 0,8 0,90,,7,59 DRIFTSTID FÖR POOLER FRÅN ANNAN TILLVERKARE ÄN INTEX 0,5,0,5,0,5,0,5 (Gals) Vattenkapacitet (Liter) C (50 - F) 5 7 Driftstid (timmar) vid olika omgivnings-/lufttemperaturer 0-8 C (8-8 F) C (8-97 F) SPARA BRUKSANVISNINGEN Sida

15 DRIFTSINSTRUKTIONER VIKTIGT: Välj en starttid på dagen när luftfuktigheten är som lägst, vanligen efter klockan 0:00, för att maximera systemets ozonproduktion.. Sätt på filterpumpen.. Starta enheten: Sätt i elkabeln i eluttaget och testa FCI/RCD (säkring). Sätt på enheten. Koden 00 blinkar på den elektroniska kontrollstationens LED, vilket indikerar att enheten är klar att programmeras.. Ställ in driftstimmarna för ozon- och saltvattenssystemet: Medan kod 00 blinkar, tryck på knappen för att ställa in önskat antal körtimmar. Se avsnittet Driftstidstabell för de timmar som gäller för respektive poolstorlek. Genom att trycka på ökar tiden från till timmar max. Om du har råkat välja för många timmar ska du fortsätta att trycka på för att ändra timantalet. Den inbyggda timern kommer nu att aktivera ozon- och saltvattenssystemet vid samma (Max till timmar per cykel) tidpunkt varje dag, under det antal timmar man har ställt in. OBS: Ozon- och saltvattenssystemet kommer inte att fungera om filterpumpen inte arbetar. Se till att programmera filterpumpen (eller starta den manuellt) för drift med början 5 minuter före ozon- och saltvattenssystemet och avstängning 5 minuter efter ozon- och saltvattenssystemet.. Lås systemkontrollerna: Med det önskade timantalet synligt ska du trycka på knappen tills ett pip hörs. En grön ARBETAR -indikator tänds på kontrollpanelen inom ett par sekunder för att visa att ozon- och saltvattenssystemet har påbörjat klor- och ozon-produktionen. Genom att låsa denna inställning förhindras oauktoriserade ändringar av processen. OBS: Om du glömmer att låsa systemkontrollerna kommer systemet automatiskt att göra detta och börja arbeta minut senare. 5. Justera driftstiden om nödvändigt: Driftstimmarna kan ändras om det behövs. Tryck på knappen tills du hör ett pip för att låsa upp systemkontrollerna (den aktuella programmerade tiden börjar blinka). Upprepa steg till. SPARA BRUKSANVISNINGEN Sida Sida 5

16 DRIFTSINSTRUKTIONER (fortsättning) 7. Boostprocess (aktivering) Efter ett kraftigt regn eller om poolen är smutsig kan du trycka på BOOST -knappen i 5 sekunder tills indikatorn tänds och LED-displayen visar 80. Detta indikerar att ozon- och saltvattenssystemet har startat ozon- och klorreningsproduktionen. Du kan hålla BOOST-knappen nedtryckt i ytterligare 5 sekunder tills indikatorlampan släcks för att avbryta boostprocessen. Boosterns drifttimmar är 8 gånger så lång som programmerats in i systemet, t.ex. om ozon- och saltvattenssystemets driftstid är timmar så körs boostprocessen i 8 x timmar = timmar. När boostprocessen har slutförts övergår systemet automatiskt till normalt driftläge. När boostprocessen är igång: Kontrollera om drifttiden för filterpumpen har ställts in korrekt. Exempel: Tiden för boostprocessen är 8 timmar. Filterpumpen bör vara inställd på drift i åtminstone 8 timmar. Förläng drifttiden för filterpumpen vid behov. Obs! Om en filterpump från Intex är kopplad till systemet ska du ställa in pumpen på läge I. 8. Testa vattnet i poolen regelbundet: Testa poolvattnet varje vecka för att vidmakthålla korrekt sanitetsnivå. Det är mycket viktigt att det fria kloret är mellan 0,5 - ppm. 9. Standby-/sparläge: När processen har slutförts tänds den gröna indikatorlampan SLEEP på kontrollpanelen och koden 9 blinkar i displayen. Systemet befinner sig nu i standbyläge. Efter en stund stängs det av och systemet övergår till ett sparläge. Systemet aktiveras automatiskt igen efter timmar och inleder den dagliga klorproduktionen. SLEEP -indikatorn förblir på, medan systemet befinner sig i strömsparläge. Displayen blir emellertid tom efter 5 minuter. Tryck på valfri knapp ( eller ) för att visa den senaste displaykoden. SPARA BRUKSANVISNINGEN Sida Sida

17 TABELL FÖR LYSDIODKODER LED-visning Definitioner 80 Boostprocess 00 Standby-läge (uppstart) 0 Minimum driftstimme ( timme återstår) 0 Driftstimmar ( timmar återstår) 0 Driftstimmar ( timmar återstår) 0 Driftstimmar ( timmar återstår) 05 Driftstimmar (5 timmar återstår) 0 Driftstimmar ( timmar återstår) 07 Driftstimmar (7 timmar återstår) 08 Driftstimmar (8 timmar återstår) 09 Driftstimmar (9 timmar återstår) 0 Driftstimmar (0 timmar återstår) Driftstimmar ( timmar återstår) Maximum driftstimmar ( timmar återstår) 90 Alarmkod (lågt pumpflöde/inget pumpflöde) 9 Alarmkod (låg salthalt) 9 Alarmkod (hög salthalt) 9 Standby-läge (driftsprocess slutförd) TOM Ingen elektricitet eller strömsparläget väntar på att starta nästa ozon- och saltvattenscykel. VIKTIGT När alarmkoden 90 visas måste du säkerställa att filterpumpens timer är inställd på en () timme längre än ozon- och saltvattenssystemet. Om filterpumpen inte har någon inbyggd timer, måste den slås på/stängas av manuellt varje dag. SPARA BRUKSANVISNINGEN Sida Sida 7

18 STATIONÄRMONTERING Inom den Europeiska unionen krävs att produkten säkras i upprätt position i marken eller vid en bas. Produkten kan monteras på en plattform med hjälp av de två () hålen som finns i dess botten. Se ritningen nedan. Produkten kan monteras på en cementbas eller ovanpå en träplattform för att förhindra att den välter av misstag. Enhetens totalvikt måste överskrida 8 kg. 5 mm. Monteringshålen är, mm i diameter och sitter 5 mm ifrån varandra.. Använd två bultar och låsmuttrar med en maximal diameter på, mm. SPARA BRUKSANVISNINGEN Sida Sida 8

19 UNDERHÅLL VIKTIGT! Koppla ur strömsladden innan rengöring och stäng kolvventilerna, eller sätt i de svarta hattliknande pluggarna i silöppningen för att förhindra vattenläckage. Sätt i strömsladden och öppna kolvventilerna, eller ta bort pluggarna när underhållsåtgärderna är slutförda. Byte av ozongenerator:. Lampan på displayen lyser rött när ozongeneratorn behöver bytas. Skruva, moturs, loss de fyra skruvarna med en stjärnskruvmejsel (verktyg ingår ej).. Ta bort bakhöljet, dra ur ozongeneratorns kabel.. Ta bort ozongeneratorn.. Ersätt med en ny ozongenerator genom att trycka in den längs spåren och koppla in kabeln igen. 5. Upprepa stegen och i omvänd ordning för att byta de andra delarna. SPARA BRUKSANVISNINGEN Sida Sida 9

20 UNDERHÅLL (fortsättning) Rengöring av flödessensor. Skruva ur kragen till flödessensorn (7) motsols och ta bort den från flödessensorsledningen. Se avsnittet Komponentöversikt.. Om avlagringar och smuts syns på ytan till flödessensorn, kan du använda en trädgårdsslang för att tvätta av den. Positionsskåra Gångjärn Anslutningskant. Om spolning inte tar bort avlagringarna ska du använda en plastborste (inte metallbor ste) för att rengöra ytan och gångjärnet om det behövs.. När flödessensorn har inspekterats och rengjorts, justerar du positionsskåran på flödessensorn till anslutningsskåran på ledningen. Vrid kragen medsols för att spänna sensorn tillbaka i rätt läge. Dra inte åt för hårt. Rengöring av elektrolyscell Elektrolyscellen () har en självrengöringsfunktion inbyggd i den elektroniska kontrollens programmering. I de flesta fall kommer denna självrengöring medföra att cellen arbetar med maximal effektivitet. Om poolvattnet är hårt (högt mineralinnehåll) kan cellen kräva regelbunden manuell rengöring. Följ rengöringsinstruktionerna nedan. För att bibehålla maximal prestanda rekommenderas att du öppnar och visuellt granskar elektrolyscellen () varje månad. Visuell kontroll och rengöring. Stäng av enheten, dra ur strömsladden från uttaget.. För användare av filterpump med slang på 8 mm: - Vrid båda rensventilernas handtag helt medurs tills det tar emot. Detta stänger ventilen och förhindrar att vatten strömmar ut ur poolen.. Skruva, moturs, loss titanelektrodpluggsskruven, och ta bort den. SPARA BRUKSANVISNINGEN Sida Sida 0

21 UNDERHÅLL (fortsättning). Skruva, moturs, loss titanelektrodpluggsskruven (). Dra ut den (5). 5. Häll upp vanlig vinäger i en mugg och sänk ner titanplattorna. Låt dem ligga där i en timma och spola sedan av dem med en trädgårdsslang.. Upprepa stegen och i omvänd ordning för att byta ut titanelektroden (5). INTEX -STEGS TESTREMSOR (MEDFÖLJER PRODUKTEN) INTEX -stegs testremsor kan kontrollera nivåerna för fritt klor, ph-värde och total alkalinitet på samma gång. Vi rekommenderar att du testar vattnet varje vecka och att klornivån hålls mellan 0,5 -,0 ppm. Riktlinjer och användning:. Doppa hela remsan i vattnet och ta upp den omedelbart.. Håll remsan i 5 sekunder (skaka inte bort överflödigt vatten från remsan).. Jämför indikationerna för fritt klor, ph och total alkalinitet på remsan med färgta bellen på förpackningsetiketten. Justera poolvattnet om det behövs. Rätt teknik är viktig vid vattentestning. Se till att du läser och följer den skrivna instruk tionen för remsan. LÅNGTIDSFÖRVARING. Koppla loss elsladden från eluttaget.. Efter att poolen tömts helt och hållet ska du koppla bort ozon- och saltvattenssystemet från slangarna genom att upprepa installationsinstruktionerna i omvänd ordning.. Lufttorka enheten innan förvaring (det kan vara klokt att visuellt inspektera och rengöra elektrolyscellen vid detta tillfälle).. Förvara enheten och tillbehören på en torr förvaringsplats där temperaturen hålls mellan 0 och 0 grader. 5. Den ursprungliga förpackningskartongen kan användas vid förvaringen. SPARA BRUKSANVISNINGEN Sida Sida

22 POOLUNDERHÅLL OCH KEMISKA DEFINITIONER Avläsning av önskad vattenkemi Minimum Idealisk Maximum Fritt klor 0 0,5,0 ppm 5,0 ppm Bundet klor 0 0 ppm 0, ppm ph 7, 7, - 7, 7,8 Total alkalinitet 00 ppm 00 0 ppm 0 ppm Kalkhårdhet 50 ppm ppm ppm Stabilisator (cyanursyra) 0 ppm 0 0 ppm 50 ppm Fråga närmaste poolhandlare om vattenbehandling Fritt klor - Det klor som finns kvar i poolvattnet.. Bundet klor - Bildas av reaktionen mellan fritt klor och ammoniakrester. Tecken på att nivån är för hög är en skarp klorlukt och ögonirritation. ph - Ett värde som visar hur sur eller basisk lösningen är. Tecken på att det är för lågt värde: Korroderad metall, ögon- och hudirritation, förstörelse av total alkalinitet. Tecken på att det är för högt värde: Avlagringar, grumligt vatten, kortare filterkörningar, ögon- och hudirritation, dålig kloreffektivitet. Total alkalinitet - Visar graden av vattnets motståndskraft mot förändring av phvärdet. Bestämmer hastighet och lätthet för ph-förändring, så justera alltid total alkalinitet innan ph-nivån justeras. Tecken på att det är för lågt: Korroderad metall, ögon- och hudirritation. Låg alkalinitet kan orsaka att ph-värdet är instabilt. Alla kemiska ämnen som tillsätts i vattnet påverkar ph-värdet. Tecken på att det är för högt: Avlagringar, grumligt vatten, ögon- och hudirritation, dålig kloreffektivitet. Kalkhårdhet - Innebär den mängd kalk och magnesium som löses upp i vattnet. Tecken på att det är för högt: Avlagringar bildas och orsakar att vattnet blir grumligt. Stabilisator - Stabilisatorer förlänger livslängden på klor i pooler. (cyanursyra) HÄLL INTE i poolkemikalier direkt i skimmern. Detta kan skada cellen. Om saltkoncentrationen och halten av desinficeringsmedel kontinuerligt är högre än vad som rekommenderas kan detta förorsaka korrosion på poolutrustningen. Kontrollera testsetets bäst före-datum eftersom provresultaten kan vara felaktiga om testsetet används efter detta datum. Om ytterligare desinficeringsmedel behöver tillsättas på grund av hög badbelast ning ska man använda desinficeringsmedel för pooler som baseras på triklorisocyanursyra eller natriumdiklorisocyanurat, dihydrat.. SPARA BRUKSANVISNINGEN Sida Sida

23 FELSÖKNINGSGUIDE PROBLEM ORSAK ÅTGÄRD OTILLRÄCKLIGT MED KLOR Otillräckliga driftstimmar hos ozon- och saltvattenssystemet. Otillräcklig (mindre än 000 ppm) salthalt i poolvattnet. Klorförlust på grund av intensiv solljusexponering. Antalet badare har ökat. Hög exponering av UV-strålning. Öka det dagliga ozon- och saltvattenssystemets driftstid. Se avsnittet med driftsinstruktioner. Testa salthalten med testsetet och justera vid behov. Se Salt- och poolvattenvolymer. Tillsätt lämplig stabilisator. Se avsnittet Tabell för cyanursyra. Använd poolskydd när poolen inte används och/eller när ozon- och saltvattenssystemet körs. Öka ozon- och saltvattenssystemets driftstid per dag. Se avsnittet med driftsinstruktioner. Ta bort cellen för granskning och rengör den om det behövs. Se avsnittet Underhåll. Täck över poolen med ett poolskydd i två dagar med utrustning igång och testa sedan vattnet med hjälp av testremsorna. Om poolen är ren och klar, tillsätt stabilisatorn till vattnet och testa sedan vattnet med utrustningen igång. VITA FLAGOR I VATTNET TOM DISPLAY För hög kalkhårdhet i poolvattnet Ingen ström. RCD/GFCI har inte återställts. Fel på lysdioden. Töm ut ungefär 0 5 % av poolvattnet och tillsätt färskt vatten för att minska kalkhårdheten. Kontrollera elektrolyscellen visuellt efter avlagringsbeläggningar och rengör den vid behov. Sätt i cellsladden ordentligt i cellhusuttaget. Leta upp omkopplaren och sätt på den. Återställ RCD/GFCI. Kontakta Intex servicecenter. VIKTIGT Om svårigheterna fortsätter bör du kontakta vårt konsumentservicecenter för hjälp. Se det separata bladet Auktoriserade servicecenter. SPARA BRUKSANVISNINGEN Sida Sida

24 FELSÖKNINGSGUIDE (fortsättning) LYSDIODKOD PROBLEM ÅTGÄRD Lysdiodkoden blinkar och alarmet är på. OBS: Stäng alltid av strömmen före rengöring och service.. Filterpumpen är inte kopplad till systemet och/eller påslagen.. Cirkulationsledningen är blockerad.. Felaktigt inställd flödessensor.. Avlagring på flödessensor. 5. Sladden till flödessensorn är lös.. En konflikt med den inre timern mellan filterpumpen och ozon- saltvattensssystemet. 7. Fel på flödessensor.. Smuts eller avlagring på titanplattorna..låg salthalt/inget salt. Sladden till elektrolyscellen är lös.. Eventuellt fel på elektrolyscellen.. Hög salthalt. Se till att filterpumpen är inkopplad och i drift. Se avsnittet med monteringsanvisningar. ISe till att kolvventilerna är öppna (om det finns några). Se till att filterpatronen, cellen och skräpfiltret är fria från skräp och smuts. Se Underhåll. Släpp ut all luft som fastnat i cirkulations-lednin gen. Se anvisningarna till filterpumpen. Kontrollera att pilen på flödessensorn pekar i samma riktning som den på cellen. Vänd flödessensorn om nödvändigt. Se till att flödessensorn (speciellt gångjärnet) är ren. Se Underhåll. Undersök om sladden till flödessensorn är ordentligt ansluten. Starta om både timern på filterpumpen och ozon & saltvattensystemet. Kontakta Intex servicecenter. Ta bort elektrolyscellen för granskning och rengör den om det behövs. Se Underhåll. Tillsätt salt. Se Salt- och poolvattenvolymer. Undersök om sladden sitter löst och om den är korrekt inkopplad. Se noga till att cellkontakten är ordentligt intryckt i stickkontakten. Kontakta Intex servicecenter. Byt ut cellen om det behövs. Töm poolen delvis och fyll på med nytt vatten. Se Salt- och poolvattenvolymer.. Displayen och alla lampor är nedsläckta. Systemet startar inte. För hög eller för låg spänning (+ 0 %). Kontrollera att spänningen ligger inom det intervall som anges på enhetens hölje.. Fel på ozongeneratorn. Kontakta Intex servicecenter. Byt ut anordningen enligt den relevanta instruktionen i underhållssektionen. SPARA BRUKSANVISNINGEN Sida Sida

25 ALLMÄNNA SÄKERHETSREGLER Vattenaktivitet är både roligt och hälsosamt. Det är dock förbundet med risker för skador och dödsfall. För att minska risken för skador rekommenderar vi att du läser igenom och följer alla varningar och anvisningar som anges på produkten, förpackningen och i bruksanvisningen. Kom dock ihåg att de produktvarningar, anvisningar och säkerhetsregler som medföljer produkten avser några av de vanligaste riskerna med vattenaktiviteter men inte samtliga risker och faror. Du kan öka säkerheten ytterligare genom att sätta dig in i följande anvisningar, samt i de anvisningar som anges av nationella säkerhetsorganisationer. Kräv att badare alltid hålls under uppsikt. En kompetent vuxen ska utses till badvakt eller vattenövervakare, särskilt när barn befinner sig i eller i närheten av poolen. Lär dig simma. Ta dig tid att lära dig hjärt- och lungräddning och första hjälpen. Instruera alla som har uppsikt över poolanvändare om potentiella faror med poolen och om hur skyddsenheter som t.ex. låsta dörrar och avspärrningar används. Instruera alla poolanvändare, inklusive barn, om vad de ska göra om en nödsituation uppstår. Använd alltid sunt förnuft och gott omdöme vid alla vattenaktiviteter. Håll uppsikt! Håll uppsikt! Håll uppsikt! SPARA BRUKSANVISNINGEN Sida Sida 5

26 BEGRÄNSAD GARANTI Ditt Krystal Clear TM ozon- och saltvattenssystem har tillverkats professionelllt med material av högsta kvalitet. Alla Intex-produkter har inspekterats och befunnits vara felfria före leverans från fabriken. Denna begränsade garanti gäller endast för Krystal Clear TM ozon- och saltvattenssystem och de tillbehör som specificeras nedan. Följande bestämmelse är endast giltig inom EU: Föreskrifterna i direktiv 999//EG påverkas inte av denna garanti från Intex. Villkoren i denna begränsade garanti gäller enbart för den ursprunglige köparen och kan inte överföras. Den begränsade garantin gäller för perioden som anges nedan räknat från inköpsdagen. Förvara dina ursprungliga kassakvitton tillsammans med bruksanvisningen eftersom bevis för inköpet kommer att krävas och måste åtfölja garantikrav, annars är garantin ogiltig. Krystal Clear TM ozon- och saltvattenssystem års garanti Titanelektrod och ozongenerator års garanti Garanti för slangar, rensventiler och armaturer 80 dagars garanti Om ett tillverkningsfel skulle visas sig inom ovanstående perioder, vänligen kontakta närmaste Intex servicecenter som kan hittas i det separata bladet Auktoriserade servicecenter. Servicecentret fastställer kravets giltighet. UNDERFÖRSTÅDDA GARANTIER BEGRÄNSAS TILL VILLKOREN I DENNA GARANTI OCH UNDER INGA OMSTÄNDIGHETER KAN INTEX-AUKTORISERADE ÅTERFÖRSÄLJARE ELLER ANSTÄLLDA HÅLLAS ANSVARIGA INFÖR KÖPAREN ELLER ANNAN PART FÖR DIREKTA SKADOR ELLER FÖLJDSKADOR. Vissa länder eller jurisdiktioner tillåter inte uteslutande eller begränsning av oavsiktliga skador eller följdskador, så ovanstående begränsning eller uteslutande kanske inte gäller dig. Denna begränsade garanti gäller inte om produkterna utsatts för försumlighet, onormal användning, olyckshändelse, oriktigt handhavande, felaktig elektrisk spänning eller strömstyrka som ej följer det som anges i bruksanvisningen, eller för skada som orsakats av omständigheter utom Intex kontroll, inklusive, men inte begränsat till, vanligt slitage eller skada orsakad av brand, översvämning, köld, regn eller andra externa naturkrafter. Garantin gäller endast reservdelar och komponenter som sålts av Intex. Garantin täcker inte oauktoriserade ändringar, reparationer eller isättning av någon annan än Intex servicecenters personal. Garantin omfattar inte kostnader till följd av förlorat poolvatten eller kostnader till följd av skador från kemikalier eller vatten. Person- eller sakskador omfattas inte av garantin. SPARA BRUKSANVISNINGEN Sida
