MIA Geomembran LDPE 0,5mm

Transkript

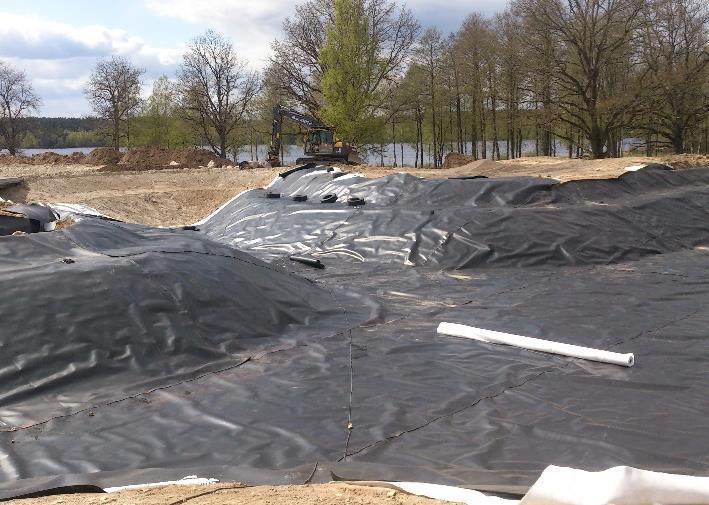

1 MIA Geomembran LDPE 0,5mm RSK: , , , LDPE 0,5mm är ett geosyntetiskt tätskikt gjort av lågdensitetspolyeten. Membranet har lägre densitet än HDPE och har därmed inte samma höga kemikalieresistens. LDPE är även mjukare och följsammare än HDPE. LDPE 0,5mm kan användas som ytskydd mot skador som orsakas av smuts och under transport samt montering och lagring Membranet kan appliceras i installationer som exempelvis trädgårdsdammar och täta infiltrationsbäddar. Ett tillbehör för att skapa täta lösningar är vår genomföring 110mm. Tjocklek EN mm 0,5 ±5% Reaktion mot eld EN ISO Klass F Vattentäthet (2 kpa) EN Godtas Rivstyrka (MD/CD) EN N 180/ Maximal dragspänning (MD) EN N/50mm Maximal dragspänning (CD) EN N/50mm Töjning vid max (MD) EN % Töjning vid max (CD) EN % Hållbarhet mot åldrande EN Godtas Farliga substanser NPD RSK-NUMMER MÅTT m² x25m rulle/pall x200m rulle/pall x25m rulle/pall x100m rulle/pall genomföring Tätt förskruvningsförband, 110 mm 10st/kart DBB - LAGER AV

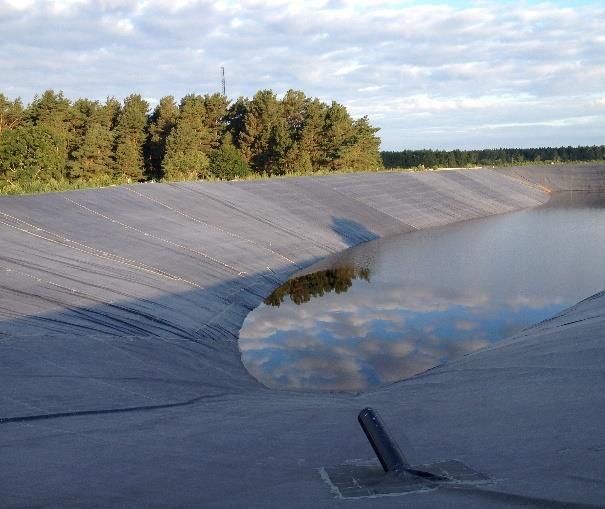

2 EPDM 1.14mm Firestone EPDM 1,14mm Firestone är ett polymeriskt geosyntetiskt tätskikt gjort av EPDM-gummi. Membranet är mjukt och följsamt med stor töjbarhet, vilket ger unika egenskaper när det gäller flexibilitet och elasticitet. EPDM har även lång hållbarhet och tål värme, kyla samt kemikalier, dock är membranet inte oljebeständigt. Det kan appliceras i både små och stora installationer som exempelvis avloppsdammar, branddammar, vattenmagasin och kanaler. Installation kan göras genom vulkning, vilket är en process som sammanfogar membranet med lim (QuickPrimer) och gummitejp (QuickSeam Splice Tape). RSK: Vikt EN gr/m ±5% Draghållfasthet (MD/CD) ISO R 527 N/mm Töjning (MD/CD) ISO R 527 % Dimensionsstabilitet EN % 0,5 - Vikbarhet vid låg temperatur EN ºC Statiskt punkteringsmotstånd EN ISO kn Vätsketäthet under högt tryck 4 bar = 40m djup EN 1928:2000 Metod B Vattentät - Vattenpermeabilitet (vätsketäthet) EN m 3 /m 2 d 3,0 10ˉ6 ±10-6 Metanpermeabilitet (gastäthet) ASTM D1434 m 3 /m 2 d 2, Hållbarhet vittring (25 år) EN Godkänd - Hållbarhet - oxidering EN Godkänd - Friktionsvinkel EN ISO º 27,5 ±1 Motstånd mot rötter CEN/TS Godkänd - RSK-NUMMER MÅTT m² ,05x61m 186,05 2 rullar/pkt ,10x30,5m 186,05 2 rullar/pkt ,62x30,5m 232,41 2 rullar/pkt ,15x30,5m 279,08 2 rullar/pkt ,20x30,5m 372,10 2 rullar/pkt ,25x30,5m 465,13 2 rullar/pkt QuickPrimer 3,78 L - 1 st/förpackning QuickPrimer 11,4 L - 1 st/förpackning OuickSeam Splice Tape 7,62cmx30,5m - 1 st/förpackning DBB - LAGER AV

3 EPDM 1.5mm Firestone RSK: EPDM 1,5mm Firestone är ett polymeriskt geosyntetiskt tätskikt gjort av EPDM-gummi. Membranet är mjukt och följsamt med stor töjbarhet, vilket ger unika egenskaper när det gäller flexibilitet och elasticitet. EPDM har även lång hållbarhet och tål värme, kyla samt kemikalier, dock är membranet inte oljebeständigt. Det kan appliceras i både små och stora installationer som exempelvis avloppsdammar, branddammar, vattenmagasin och kanaler. Installation kan göras genom vulkning, vilket är en process som sammanfogar membranet med lim (QuickPrimer) och gummitejp (QuickSeam Splice Tape). Vikt EN gr/m ±5% Draghållfasthet (MD/CD) ISO R 527 N/mm Töjning (MD/CD) ISO R 527 % Dimensionsstabilitet EN % 0,5 - Vikbarhet vid låg temperatur EN ºC Statiskt punkteringsmotstånd EN ISO kn Vätsketäthet under högt tryck 4 bar = 40m djup EN 1928:2000 Metod B Vattentät - Vattenpermeabilitet (vätsketäthet) EN m 3 /m 2 d DBB DBB 3,0 LAGER LAGER AV AV GEOSYNTET GEOSYNTET ±10-6 Metanpermeabilitet (gastäthet) ASTM D1434 m 3 /m 2 d 2, Hållbarhet vittring (25 år) EN Godkänd - Hållbarhet - oxidering EN Godkänd - Friktionsvinkel EN ISO º 27,5 ±1 Motstånd mot rötter CEN/TS Godkänd - RSK-NUMMER MÅTT m² ,62x30,5m 232,41 2 rullar/pkt ,25x30,5m 465,13 2 rullar/pkt QuickPrimer 3,78 L - 1 st/förpackning QuickPrimer 11,4 L - 1 st/förpackning OuickSeam Splice Tape 7,62cmx30,5m - 1 st/förpackning DBB - LAGER AV

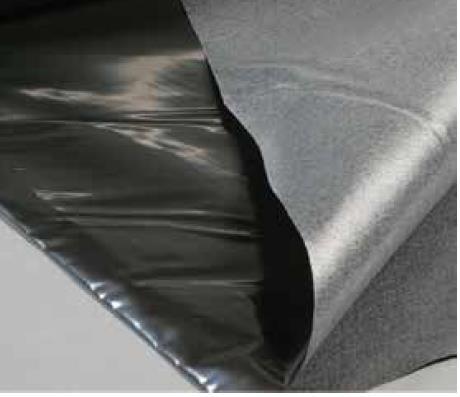

4 Radonmembran Super RSK: Radonmembran Super består av en specialtillverkad flerskiktsfolie av polyeten (LDPE) med friktionsbeläggning på ena sidan. Membranet är åldringsbeständigt. Tätskiktssystemet omfattar Radonmembranet med tillhörande skarvhjälpmedel som skarvband och tätningstejp. Radonmembran Super används som radonskyddande tätskiktssystem både på och i grundkonstruktioner samt för nedgrävning i mark. Systemet hindrar underifrån uppträngande radongas att sprida sig upp i byggnaden. Membranet är diffusionstätt och uppvisar egenskaper motsvarande en fuktspärr. Fuktsäkring mot underlaget (ex betongplatta) uppnås därmed med systemet. Vid montering följ noga anvisningen nedan på sid 2 3. PARAMETER TESTMETOD ENHET VÄRDE Brottöjning EN % >600 Draghållfasthet EN N/50mm >400 Rivhållfasthet EN N 250 Statisk last EN 12730:2001 B kg 20 Motstånd mot slag EN A mm 300 Ånggenomgångsmotstånd EN 1931 s/m 7.0x10-9 Radontransmittans - m/s 17x10-9 Radonpermeabilitet - m 2 /s 7.8x10-12 RSK-NUMMER FÄRG MÅTT m² Svart 4,3x22m 94, Skarvband, butyl, P-märkt - 20x1,5mmx20m Tätningstejp, T-Flex - 50mmx25m - DBB - LAGER AV

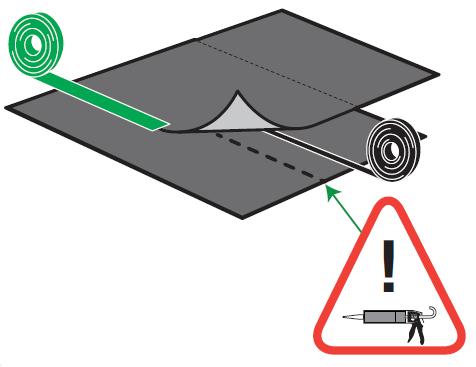

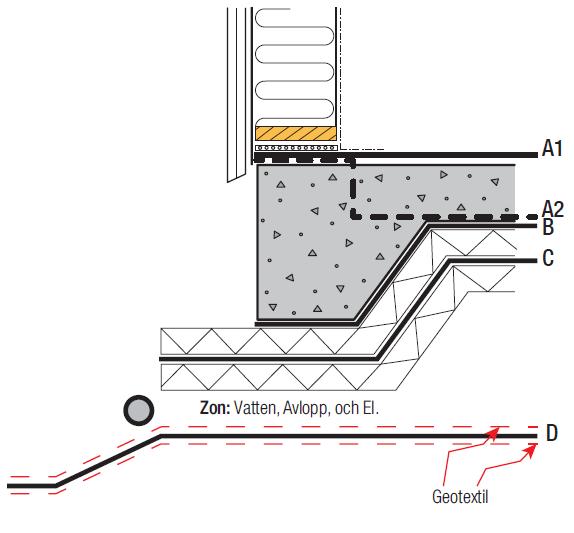

5 Radonmembran Super 1. Generell montering RSK: MONTERINGSANVISNING T-Emballage radonmembran monteras heltäckande med friktionsbeläggningen uppåt på grund- och, golvkonstruktioner eller i mark under grundkonstruktionen. Membranet bildar ett slitstarkt och lufttätt system. Installationen kan ske ovan på betongplattan (A1.), alternativt direkt under betongplattan och ovanpå ett sockelelement (A2.), under hela betongplattan mot grundisolering (B.), mellan grundisoleringsskikt (C.) eller i marken på schaktbotten (D.). Underlaget skall vara stabilt, slätt och fritt från vassa föremål eller organiska rester. För montering enligt alternativ D. krävs att schaktbotten är avjämnad, stabiliserad och utförd så att vattenavrinningen är säkerställd från membranet till mark utanför grundens ytterkanter. Stående vatten får inte förekomma! Övrigt utförs enligt praxis (se AMA-Anläggning). Membranet skall skyddas direkt under (mot botten) och ovan (mot fyllnadsmassor) av skikt med geotextil N3. Membranet ska läggas med ca 2m utanför och runt om grundens ytterkanter. Bäst förutsättningar för en lufttät och radonskyddande lösning nås i nykonstruktion där radonmembranet kan avskärma grundytan så heltäckande som möjligt. Skarvar och genomföringar ska vara tätade så att radongasen hindras att tränga upp i byggnaden. 2. Skarvar Skarvar i membranet utförs med minst 200 mm överlapp med tillhörande försegling. Förseglingen utgörs i systemet av ett dubbelhäftande Skarvband butyl som placeras mitt emellan överlappen. Tryck fast butylbandet mot underlaget med skyddspapper på. Se till att det vidhäftar och frigör sedan detta skyddspapper. Fixera och tryck fast överlappande membrans våd noga. Vid kallare väderlek (<5 C) komplettera skarvbandet med butylmassa i sträng ca. 5cm från kant. Avsluta med att helt försegla och skyddstejpa skarvkanten med den enkelhäftande tätningstejpen T-Flex. Applicering sker noga med handtryck eller roller. DBB - LAGER AV

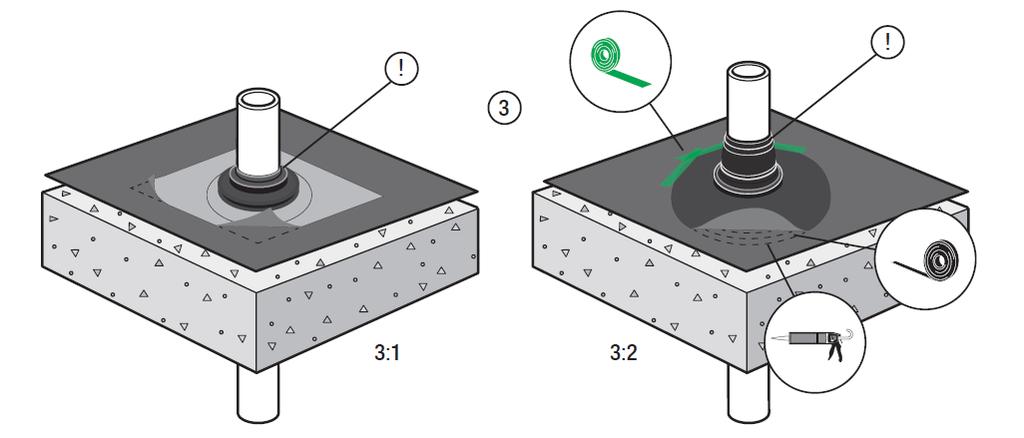

6 Radonmembran Super RSK: MONTERINGSANVISNING 3.Genomföringar Tätning vid runda genomföringar utföres enklast i systemet med tillhörande stosar. Stosen kommer att överlappa håltagningen i membranet och bilda en tät anslutning mot röret eller slangen. Gummistos försedd med självklistrande undersida av butylhäftämne (enl. 3:1) finns i olika standarddiametrar. Frigör skyddspapperet under stosen. Tryck ner stosen mot underlaget och fixera stosen med roller. Stos av gummi som ej är självklistrande (enl 3:2) monteras lika men klistras mot underlaget med tillbehör Skarvband butyl eller butylmassa T-Fix i tre strängar med helt förslutna ringar. 3:2 tejpas efter härdning skyddande i ytterkant med Tätningstejp T-Flex. Förslut toppen av gummistosen runt röret/kabeln med antingen slangklämma eller Skarvband butyl. Lufttätheten är viktig att få till i toppen och botten av genomföringsstosen. Viktigt Ytor som ska tejpas och tätas ska vara rena, torra och fettfria. Alla skarvar och genomföringar måste vara täta och helt slutna för att uppnå fullgod funktion i radonskyddet. Som skarvhjälpmedel använd endast de i systemet rekommenderade tillbehören. Monteringen bör utföras under temperaturer som gynnar appliceringen av skarvhjälpmedel som tejp, butylmassa och stos. Vid svalare väderlek (<10 C) bör samtliga ingående produkter varmlagras innan montering. Värm försiktigt med varmluftspistol under appliceringen vid behov. Vid temperaturer <5 C komplettera tätningen av skarven med butylmassa. Membranet ska genomsökas efter skador innan inbyggnad/täckande. Dessa ska åtgärdas och tätas med skarvhjälpmedel och/eller eventuell lagningsbit av membranet. Användningen på fuktbenägna underlag (som betong) bör dimensioneras efter dess fuktinnehåll. Membranet uppvisar tätskiktsegenskaper motsvarande en Fuktspärr (se redovisat ångenomgångsmotstånd) och ska därefter användas. Säkerställ att eventuellt fyllnadsmaterial ovan membranet är radonfritt. Vid osäkerhet beträffande radonåtgärder eller fuktproblem i grunden kontakta sakkunnig för konsultation. Produkterna bör lagras under skydd för solljus och nederbörd samt under normal lagringstemperatur. Efter montage ska snarast samtliga ingående produkter i systemet byggas in i konstruktion i skydd mot solljus, uv-ljus och nederbörd. DBB - LAGER AV

7 HDPE 1,0mm slät/slät HDS RSK: RSK: HDPE 1,0mm slät/slät är ett geosyntetiskt tätskikt gjort av högdensitetspolyeten. HDPE är ett hårdare och styvare membran, vilket gör att det har mycket goda kemiska resistensegenskaper och är mycket hållbar med lång livslängd. Membranet kan appliceras i både små och stora installationer, främst som bottentäckning av exempelvis deponier och diken där det finns risk för föroreningar. Den tekniska data som visas nedan uppfyller eller överstiger GRI GM 13 standard. Tjocklek ASTM D 5199 mm % Densitet ASTM D 792 g/cm 3 0,940 Max Draghållfasthet; ASTM D 6693, min. ave - - Draghållfasthet (MD/CMD) Type IV N/mm 15 - Draghållfasthet vid brott 50mm/min N/mm 30 - Töjning (MD/CMD) G.L. = 33mm % 12 - Töjning vid brott G.L. = 50mm % Rivstyrka ASTM D 1004 N 125 Min Statiskt punkteringsmotstånd ASTM D 4833 N 360 Min Carbon black, halt i intervall ASTM D 1603/4218 % Carbon black, spridning ASTM D Note 1 Enkelpunktskårad dragbelastning ASTM D Oxidativ- och induktionstid ASTM D 3895 mins Dimensionell Stabilitet ASTM D 1204 % ±1 - UV-resistans, HP OIT% behålls GM 11 > efter 1600 tim ASTM D 5885 RSK-NUMMER MÅTT m² RO 4x170m rulle/pall DBB - LAGER AV

8 HDPE 1,5mm slät/slät HDS RSK: RSK: HDPE 1,5mm slät/slät är ett geosyntetiskt tätskikt gjort av högdensitetspolyeten. HDPE är ett hårdare och styvare membran, vilket gör att det har mycket goda kemiska resistensegenskaper och är mycket hållbar med lång livslängd. Membranet kan appliceras i både små och stora installationer, främst som bottentäckning av exempelvis deponier och diken där det finns risk för föroreningar. Den tekniska data som visas nedan uppfyller eller överstiger GRI GM 13 standard. Tjocklek ASTM D 5199 mm % Densitet ASTM D 792 g/cm 3 0,940 Max Draghållfasthet; ASTM D 6693, min. ave - - Draghållfasthet (MD/CMD) Type IV N/mm 22 - Draghållfasthet vid brott 50mm/min N/mm 45 - Töjning (MD/CMD) G.L. = 33mm % 13 - Töjning vid brott G.L. = 50mm % Rivstyrka ASTM D 1004 N 187 Min Statiskt punkteringsmotstånd ASTM D 4833 N 520 Min Carbon black, halt i intervall ASTM D 1603/4218 % Carbon black, spridning ASTM D Note 1 Enkelpunktskårad dragbelastning ASTM D Oxidativ- och induktionstid ASTM D 3895 mins Dimensionell Stabilitet ASTM D 1204 % ±1 - UV-resistans, HP OIT% behålls GM 11 > efter 1600 tim ASTM D 5885 RSK-NUMMER MÅTT m² RO 4x110m rulle/pall RO 8x110m rulle/pall DBB - LAGER AV

9 LLDPE 1.5mm slät/slät LDS RSK: LLDPE 1,5mm slät/slät är ett geosyntetiskt tätskikt gjort av lågdensitetspolyeten. Membranet har goda kemiska resistensegenskaper och är mycket hållbar med lång livslängd. Membranet har lägre densitet än HDPE och har därmed inte samma höga kemikalieresistens. LLDPE är även mjukare och följsammare än HDPE. Membranet kan appliceras i både små och stora installationer främst som topptäckning av exempelvis deponier och diken. Den tekniska data som visas nedan uppfyller eller överstiger GRI GM 17 standard. Tjocklek ASTM D 5199 mm % Densitet ASTM D 792 g/cm 3 0,939 Max Draghållfasthet; ASTM D 6693, (min. ave) - - Draghållfasthet vid brott 50mm/min N/mm 40 - Töjning vid brott G.L. = 50mm % 800-2% Sekant modul för PE ASTM D 5323 N 630 Max Rivstyrka ASTM D 1004 N 150 Min Punkteringsmotstånd ASTM D 4833 N 410 Min Carbon black, halt i intervall ASTM D 1603/4218 % Carbon black, spridning ASTM D Note 1 Oxidativ- och induktionstid ASTM D 3895 mins Multi-axial spänningstest ASTM D 5617 % 30 - Dimensionell Stabilitet ASTM D 1204 % ±1 - UV-resistans, HP OIT% behålls efter 1600 tim GM 11 ASTM D 5885 > RSK-NUMMER MÅTT m² RO 4x110m rulle/pall RO 8x110m rulle/pall DBB - LAGER AV

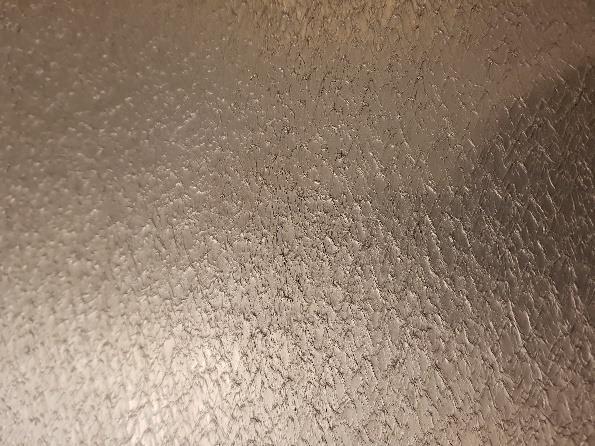

10 LLDPE 1.5mm TT LDT blow film RSK: LLDPE 1,5mm textur/textur LDT blow film är ett geosyntetiskt tätskikt gjort av lågdensitetspolyeten. Membranet har goda kemiska resistensegenskaper och är mycket hållbar med lång livslängd. Membranet har lägre densitet än HDPE och har därmed inte samma höga kemikalieresistens. LLDPE är även mjukare och följsammare än HDPE. Texturerad LLDPE innebär att membranet har försetts med ett friktionshöjande lager, vilket blir en fördel när marken lutar då det blir bättre fäste. Membranet kan appliceras i både små och stora installationer främst som topptäckning av exempelvis deponier och diken. Den tekniska data som visas nedan uppfyller eller överstiger GRI GM 17 standard. Tjocklek ASTM D 5199 mm ,07 Texturens ojämnhet ASTM D 7466 mm 0.40 Average Densitet ASTM D 792 g/cm 3 0,939 Max Draghållfasthet; ASTM D 6693, (min. ave) - - Draghållfasthet vid brott 50mm/min N/mm 16 - Töjning vid brott G.L. = 50mm % 250-2% Sekant modul för PE ASTM D 5323 N 630 Max Rivstyrka ASTM D 1004 N 150 Min Punkteringsmotstånd ASTM D 4833 N 340 Min Carbon black, halt i intervall ASTM D 1603/4218 % Carbon black, spridning ASTM D Note 1 Oxidativ- och induktionstid ASTM D 3895 mins Multi-axial spänningstest ASTM D 5617 % 30 - UV-resistans, HP OIT% behålls efter 1600 tim GM11 ASTM D 5885 > RSK-NUMMER MÅTT m² RO 4x110m rulle/pall DBB - LAGER AV

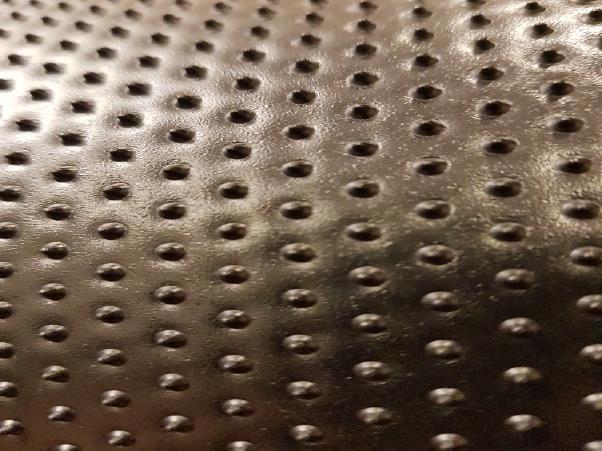

11 LLDPE 1.5mm TT LDE präglad RSK: LLDPE 1,5mm textur/textur LDE präglad är ett geosyntetiskt tätskikt gjort av lågdensitetspolyeten. Membranet har goda kemiska resistensegenskaper och är mycket hållbar med lång livslängd. Membranet har lägre densitet än HDPE och har därmed inte samma höga kemikalieresistens. LLDPE är även mjukare och följsammare än HDPE. Texturerad LLDPE innebär att membranet har försetts med ett friktionshöjande lager, vilket blir en fördel när marken lutar då det blir bättre fäste. Membranet kan appliceras i både små och stora installationer främst som topptäckning av exempelvis deponier och diken. Den tekniska data som visas nedan uppfyller eller överstiger GRI GM 17 standard. Tjocklek ASTM D 5199 mm ,07 Texturens ojämnhet ASTM D 7466 mm 0.90 genomsnitt Densitet ASTM D 792 g/cm 3 0,939 Max Draghållfasthet; ASTM D 6693, (min. ave) - - Draghållfasthet vid brott 50mm/min N/mm 16 - Töjning vid brott G.L. = 50mm % 250-2% Sekant modul för PE ASTM D 5323 N 630 Max Rivstyrka ASTM D 1004 N 150 Min Punkteringsmotstånd ASTM D 4833 N 340 Min Carbon black, halt i intervall ASTM D 1603/4218 % Carbon black, spridning ASTM D Note 1 Oxidativ- och induktionstid ASTM D 3895 mins Multi-axial spänningstest ASTM D 5617 % 30 - UV-resistans, HP OIT% behålls efter 1600 tim GM11 ASTM D 5885 > RSK-NUMMER MÅTT m² RO 8x70m rulle/pall DBB - LAGER AV

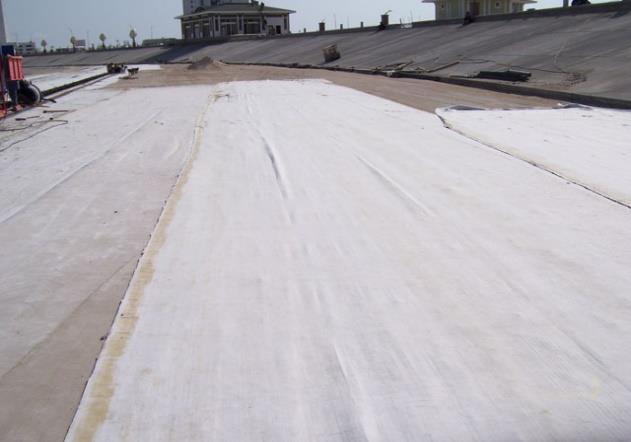

12 Bentonit, GCL 4kg RSK: Bentonit, GCL 4kg är en bentonitmatta som innehåller lermineraler sammanpressat mellan en vävd och en nålfiltad geotextil. Membranet har en svällande och självläkande effekt, vilket gör att bentoniten blir resistent mot eventuella sprickor. Våra bentonitmattor är förpreparerade för skarvning med extra bentonit. Som ett komplement till mattan finns även bentonit i lös form. Bentonitmattans svällande effekt gör att den att den passar utmärkt till att skapa täta lösningar exempelvis dammar, topp- och bottentäckning av deponi samt tätning av betongkonstruktioner. PARAMETER TESTMETOD ENHET VÄRDE TESTFREKVENS VIKT PER ENHET Geotextil 1 vävd PP EN ISO 9864 gr/m m 2 Bentonit mellan geotextiler EN gr/m m 2 Geotextil 2 nålfiltad PP EN ISO 9864 gr/m m 2 Total produktvikt EN gr/m ±10% m 2 BENTONIT EGENSKAPER Montmorillonit-innehåll CUR 33 % to Svullnadskapacitet ASTM D 5890 ml/2g to Fukthalt DIN % Max m 2 FYSISKA EGENSKAPER AV KOMPOSITEN Tjocklek EN ISO mm 6, m 2 Index flux ASTM D 5887 m 3 /m 2 /s 2,0x m 2 Genomtränglighet ASTM D 5887 m/s 1,2x m 2 Draghållfasthet (MD) EN ISO kn/m 10,4 (-10%) m 2 Draghållfasthet (CMD) EN ISO kn/m 8,5 (-10%) m 2 Statiskt punkteringsmotstånd (CBR) EN ISO kn 1, m 2 Skalstyrka ASTM D 6496 N/10cm m 2 HÅLLBARHET Hållbarhet 50 år vid naturlig bas, ph mellan 4-9 och en temperatur på <25 o C RSK-NUMMER FÄRG MÅTT m² GE Vit/Svart 5,1x40m 204 m 2 1 rulle/pall Lös bentonit - 57x42x10 20 kg 1 påse 1023-CPD-0366F DBB - LAGER AV

13 Bentonit, GCL 4,5kg RSK: Bentonit, GCL 4,5 kg är en bentonitmatta som innehåller lermineraler sammanpressat mellan en vävd och en nålfiltad geotextil. Membranet har en svällande och självläkande effekt, vilket gör att bentoniten blir resistent mot eventuella sprickor. Våra bentonitmattor är förpreparerade för skarvning med extra bentonit. Som ett komplement till mattan finns även bentonit i lös form. Bentonitmattans svällande effekt gör att den att den passar utmärkt till att skapa täta lösningar exempelvis dammar, topp- och bottentäckning av deponi samt tätning av betongkonstruktioner. PARAMETER TESTMETOD ENHET VÄRDE TESTFREKVENS VIKT PER ENHET Geotextil 1 vävd PP EN ISO 9864 gr/m m 2 Bentonit mellan geotextiler EN gr/m m 2 Geotextil 2 nålfiltad PP EN ISO 9864 gr/m m 2 Membran PE PN-EN mm 0, m 2 Total produktvikt EN gr/m ±10% m 2 BENTONIT EGENSKAPER Montmorillonit-innehåll CUR 33 % to Svullnadskapacitet ASTM D 5890 ml/2g to Fukthalt ASTM D 5891 ml Max m 2 FYSISKA EGENSKAPER AV KOMPOSITEN Tjocklek EN ISO mm 7,3 (±1) m 2 Genomtränglighet ASTM D 5887 Ej mätbart m 2 Draghållfasthet (MD) EN ISO kn/m 15,4 (-10%) m 2 Draghållfasthet (CMD) EN ISO kn/m 15,4 (-10%) m 2 Statiskt punkteringsmotstånd (CBR) EN ISO kn 3, m 2 Skalstyrka ASTM D 6496 N/10cm m 2 HÅLLBARHET Bentonit, GCL kg har inget utgångsdatum om den är installerad enligt leverantörens manual RSK-NUMMER FÄRG MÅTT m² GE Vit/Svart 5,1x40m 204 m 2 1 rulle/pall Lös bentonit - 57x42x10 20 kg 1 påse 1023-CPD-0366F DBB - LAGER AV

14 Bentonit, GCL 5kg RSK: Bentonit, GCL 5kg är en bentonitmatta som innehåller lermineraler sammanpressat mellan en vävd och en nålfiltad geotextil. Membranet har en svällande och självläkande effekt, vilket gör att bentoniten blir resistent mot eventuella sprickor. Våra bentonitmattor är förpreparerade för skarvning med extra bentonit. Som ett komplement till mattan finns även bentonit i lös form. Bentonitmattans svällande effekt gör att den att den passar utmärkt till att skapa täta lösningar exempelvis dammar, topp- och bottentäckning av deponi samt tätning av betongkonstruktioner. PARAMETER TESTMETOD ENHET VÄRDE TESTFREKVENS VIKT PER ENHET Geotextil 1 vävd PP EN ISO 9864 gr/m m 2 Bentonit mellan geotextiler EN gr/m m 2 Geotextil 2 nålfiltad PP EN ISO 9864 gr/m m 2 Total produktvikt EN gr/m ±10% m 2 BENTONIT EGENSKAPER Montmorillonit-innehåll CUR 33 % to Svullnadskapacitet ASTM D 5890 ml/2g to Fukthalt DIN % Max m 2 FYSISKA EGENSKAPER AV KOMPOSITEN Tjocklek EN ISO mm 7, m 2 Index flux ASTM D 5887 m 3 /m 2 /s 3,0x m 2 Genomtränglighet ASTM D 5887 m/s 1,8x m 2 Draghållfasthet (MD) EN ISO kn/m 10,4 (-10%) m 2 Draghållfasthet (CMD) EN ISO kn/m 8,5 (-10%) m 2 Statiskt punkteringsmotstånd (CBR) EN ISO kn 1, m 2 Skalstyrka ASTM D 6496 N/10cm m 2 HÅLLBARHET Hållbarhet 50 år vid naturlig bas, ph mellan 4-9 och en temperatur på <25 o C RSK-NUMMER FÄRG MÅTT m² GE Vit/Svart 5,1x40m 204 m 2 1 rulle/pall Lös bentonit - 57x42x10 20 kg 1 påse 1023-CPD-0366F DBB - LAGER AV

15 Plantex Rootbarrier RSK: Plantex Rootbarrier är tillverkad Polypropen (PP) med vattentät beläggning. Produkten förhindrar rötter att sprida sig okontrollerat. Den separerar planterade områden i parker och förhindrar jordstammar att sprida sig. Plantex Rootbarrier används för att skydda stadsinfrastruktur så som rör, trottoarer samt dränering- och avloppsrör mot inträngande rötter. Produkten är enkel att installera och kan placeras både horisontellt och vertikalt. Vid installation bör hänsyn tas till eventuella vattensamlingar på grund av vattentätheten i duken. För att kunna skapa ett runt rotskydd används en Plantex Tejp som tillbehör. PARAMETER TESTMETOD ENHET VÄRDE Vikt per ytenhet EN ISO 9864 gr/m² 325 Tjocklek EN ISO mm 0,8 Draghållfasthet EN ISO kn/m 22 Töjning vid max. styrka EN ISO % 50 Rivstyrka ASTM D kg 60 Statiskt punkteringsmotstånd ASTM D mm EN ISO mm Dynamisk punktering EN ISO mm 12 N RSK-NUMMER FÄRG MÅTT m² Grå/Grön 2x100m rullar/pkt Grå/Grön 0,2x10m Plantex Tejp Svart 0,05x10m - - DBB - LAGER AV

16 LLDPE 1.0mm slät/slät LDS Art.nr: LLDPE10417, LLDPE10817 LLDPE 1,0mm slät/slät är ett geosyntetiskt tätskikt gjort av lågdensitetspolyeten. Membranet har goda kemiska resistensegenskaper och är mycket hållbar med lång livslängd. Membranet har lägre densitet än HDPE och har därmed inte samma höga kemikalieresistens. LLDPE är även mjukare och följsammare än HDPE. Membranet kan appliceras i både små och stora installationer främst som topptäckning av exempelvis dagvattenkassetter och diken. Den tekniska data som visas nedan uppfyller eller överstiger GRI GM 17 standard. Tjocklek ASTM D 5199 mm % Densitet ASTM D 792 g/cm 3 0,939 Max Draghållfasthet Strength at Break Elongation at Break ASTM D 6693, 50mm/min G.L. = 50mm (min. ave) N/mm 2% Modulus ASTM D 5323 N 420 Max Rivstyrka ASTM D 1004 N 100 Min Puncture Resistance ASTM D 4833 N 290 Min Carbon black, halt i intervall ASTM D 1603/4218 % Carbon black, spridning ASTM D Note 1 Oxidative Induction Time ASTM D 3895 mins Axi-Symmetric Break Resistance Strain ASTM D 5617 % 30 - Dimensionell Stabilitet ASTM D 1204 % ±1 - UV-resistans, HP OIT% behålls efter 1600 tim GM 11 ASTM D 5885 % >60 - ARTIKELNUMMER MÅTT m² LLDPE10417 RO 4x170m rulle/pall LLDPE10817 RO 8x170m rulle/pall - DBB - LAGER AV
