1 Sto Scandinavia Inneslutningsåtgärder Anders Sjöberg, Sto Scandinavia, Konceptansvarig Affärsområde Hus Inneslutningsåtgärder 1 Sto-koncernen Vi finns representerade över hela världen ca medarbetare 100 st forskar, utvecklar och analyserar Ledande inom europeiska patentansökningar Omsättning 986 miljoner euro Huvudkontor i sydtyska Stühlingen Noterat på Frankfurtbörsen Dotterbolag Distributionspartners Inneslutningsåtgärder 2 1

forskar, utvecklar och analyserar Ledande inom europeiska patentansökningar Omsättning 986 miljoner euro

2 Sto Scandinavia Hus Anläggning Fasad Betong Interiör Golv Huvudkontor och produktion i Linköping ca 185 medarbetare (120 i Sverige) Dotterbolag i Danmark, Norge och Finland Agent i Estland och Island Årsomsättning ca 500 miljoner SEK Inneslutningsåtgärder 3 Limförtvålning Ytfukt (Limfukt) Nedbrytning Emission uppåt Alkali (OH - ) Migration nedåt Sjöberg (1998) Inneslutningsåtgärder 4 2

Island Årsomsättning ca 500 miljoner SEK Inneslutningsåtgärder 3 Limförtvålning Ytfukt (Limfukt)

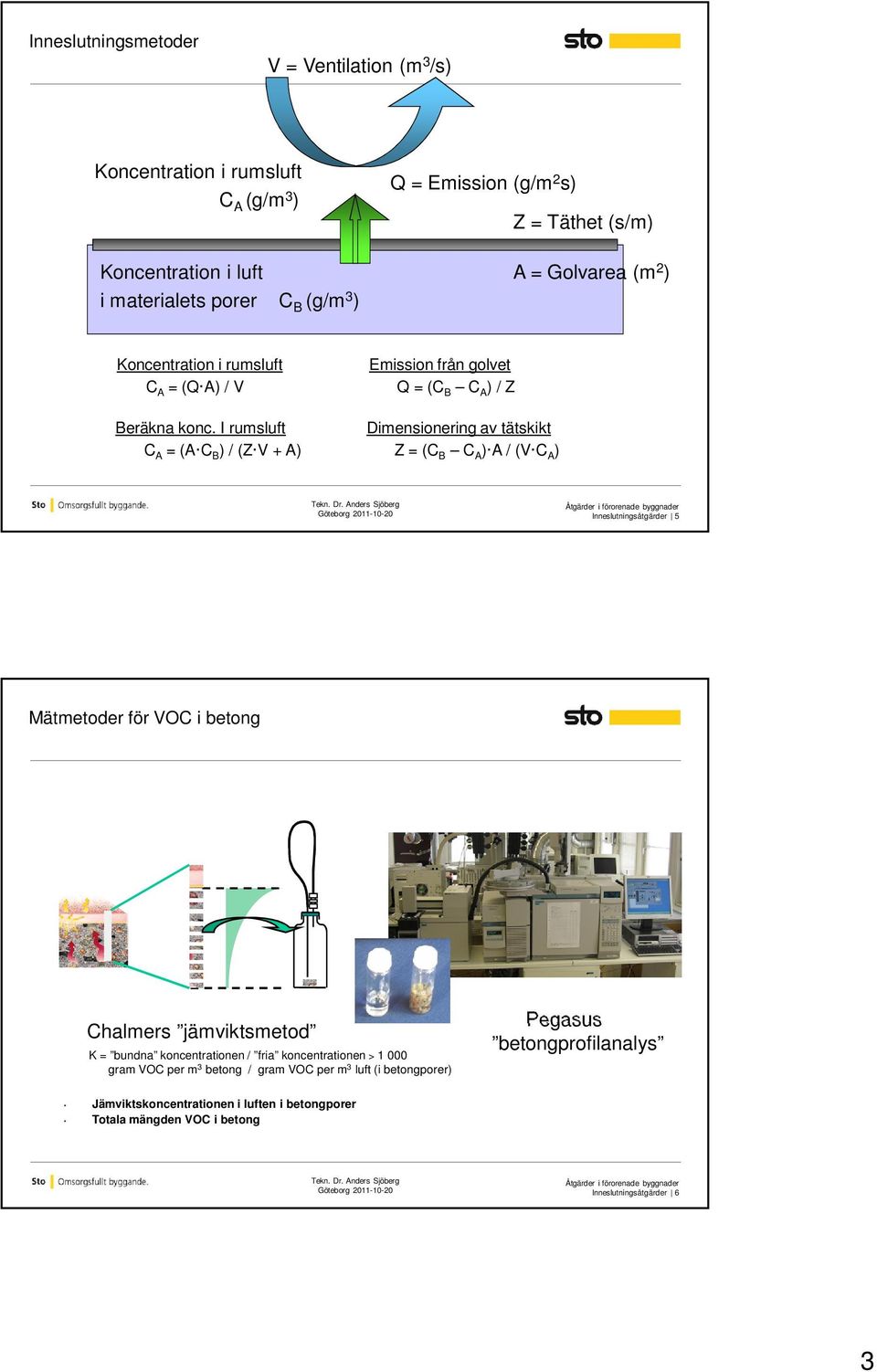

3 Inneslutningsmetoder V = Ventilation (m 3 /s) Koncentration i rumsluft C A (g/m 3 ) Koncentration i luft i materialets porer C B (g/m 3 ) Q = Emission (g/m 2 s) Z = Täthet (s/m) A = Golvarea (m 2 ) Koncentration i rumsluft C A = (Q A) / V Emission från golvet Q = (C B C A ) / Z Beräkna konc. I rumsluft C A = (A C B ) / (Z V + A) Dimensionering av tätskikt Z = (C B C A ) A / (V C A ) Inneslutningsåtgärder 5 Mätmetoder för VOC i betong Chalmers jämviktsmetod K = bundna koncentrationen / fria koncentrationen > gram VOC per m 3 betong / gram VOC per m 3 luft (i betongporer) Pegasus betongprofilanalys Jämviktskoncentrationen i luften i betongporer Totala mängden VOC i betong Inneslutningsåtgärder 6 3

I rumsluft C A = (A C B ) / (Z V + A) Dimensionering av tätskikt Z = (C B C A ) A / (V C A ) Inneslutningsåtgärder 5 Mätmetoder för VOC i betong Chalmers jämviktsmetod K =

4 2-ethylhexanol K = bundna koncentrationen / fria koncentrationen Pegasus (µg/g) K E80% = K E95% = %RF 95%RF Densitet betong = kg/m Chalmers (µg/m 3 ) Inneslutningsåtgärder 7 n-butanol i fuktig betong K = bundna koncentrationen / fria koncentrationen Pegasus (µg/g) K B80% = K B95% = %RF 95%RF Densitet betong = kg/m Chalmers (µg/m 3 ) Inneslutningsåtgärder 8 4

n-butanol i fuktig betong K = bundna koncentrationen / fria koncentrationen Pegasus (µg/g) 25 20 15 10 5 0 K B80% = 11 000 K

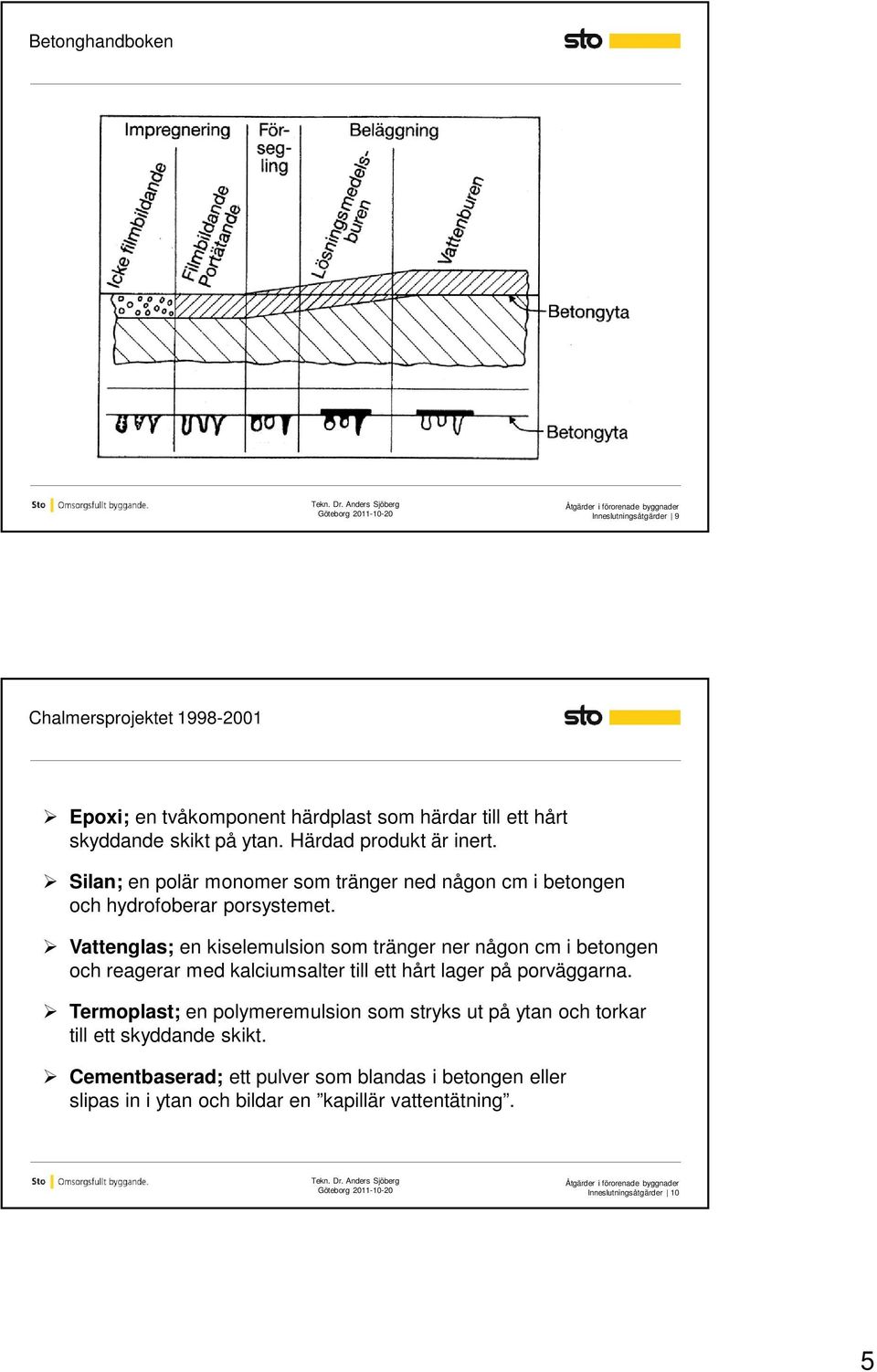

5 Betonghandboken Inneslutningsåtgärder 9 Chalmersprojektet Epoxi; en tvåkomponent härdplast som härdar till ett hårt skyddande skikt på ytan. Härdad produkt är inert. Silan; en polär monomer som tränger ned någon cm i betongen och hydrofoberar porsystemet. Vattenglas; en kiselemulsion som tränger ner någon cm i betongen och reagerar med kalciumsalter till ett hårt lager på porväggarna. Termoplast; en polymeremulsion som stryks ut på ytan och torkar till ett skyddande skikt. Cementbaserad; ett pulver som blandas i betongen eller slipas in i ytan och bildar en kapillär vattentätning. Inneslutningsåtgärder 10 5

Vattenglas; en kiselemulsion som tränger ner någon cm i betongen och reagerar med kalciumsalter till ett hårt lager på porväggarna.

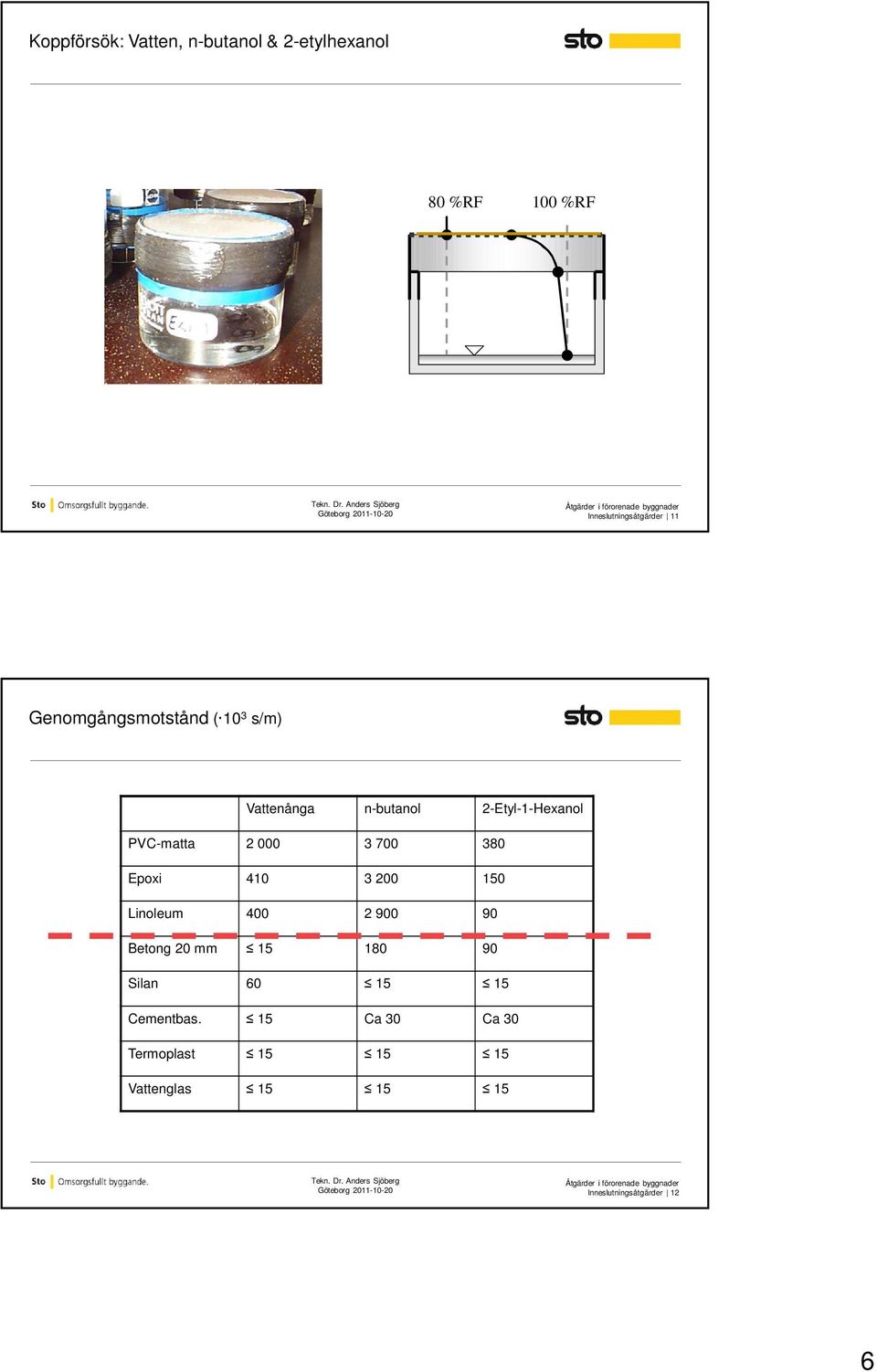

6 Koppförsök: Vatten, n-butanol & 2-etylhexanol 80 %RF 100 %RF Inneslutningsåtgärder 11 Genomgångsmotstånd ( 10 3 s/m) Vattenånga n-butanol 2-Etyl-1-Hexanol PVC-matta Epoxi Linoleum Betong 20 mm Silan Cementbas. 15 Ca 30 Ca 30 Termoplast Vattenglas Inneslutningsåtgärder 12 6

700 380 Epoxi 410 3 200 150 Linoleum 400 2 900 90 Betong 20 mm 15 180 90 Silan 60 15 15

materials egenskaper För val av spärr (dvs dimensionering ) fordras data på

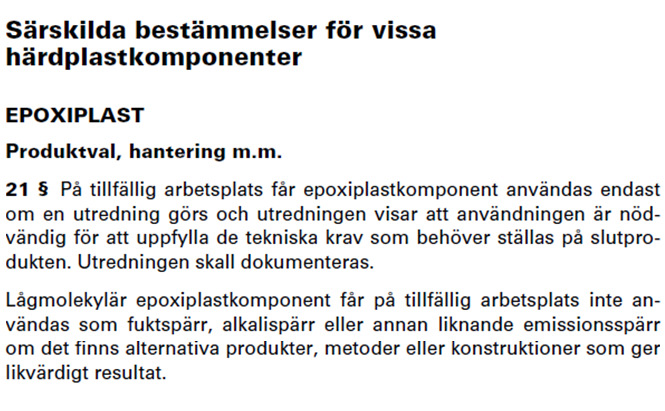

7 AFS 2005:18 Inneslutningsåtgärder 13 Summering Det kan behövas spärrar mot flera olika ämnen Det kan behövas spärrar med olika täthet; behovet bestäms av övriga materials egenskaper För val av spärr (dvs dimensionering ) fordras data på spärrarnas egenskaper. (t ex täthet, egenemissioner, långtidsfunktion) Inneslutningsåtgärder 14 7

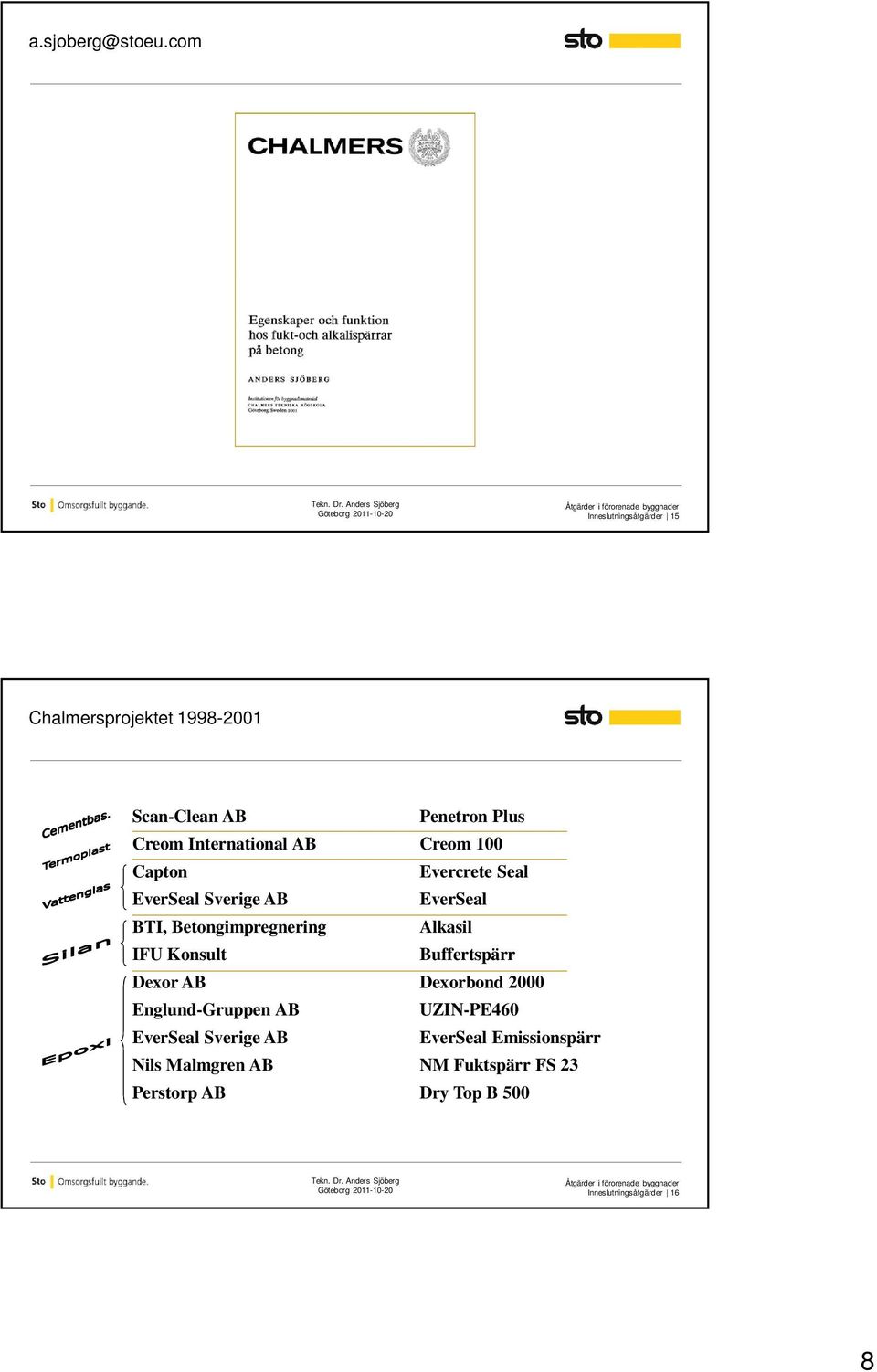

8 Inneslutningsåtgärder 15 Chalmersprojektet Scan-Clean AB Penetron Plus Creom International AB Creom 100 Capton Evercrete Seal EverSeal Sverige AB EverSeal BTI, Betongimpregnering Alkasil IFU Konsult Buffertspärr Dexor AB Dexorbond 2000 Englund-Gruppen AB UZIN-PE460 EverSeal Sverige AB EverSeal Emissionspärr Nils Malmgren AB NM Fuktspärr FS 23 Perstorp AB Dry Top B 500 Inneslutningsåtgärder 16 8

AB Creom 100 Capton Evercrete Seal EverSeal Sverige AB EverSeal BTI, Betongimpregnering Alkasil IFU
