1 AVLOPPS 40 år rör i ett kör För villor För fritidsbostäder För strandbastur För utmanande platser OY, PL 47, Virdois Tel info@jita.fi

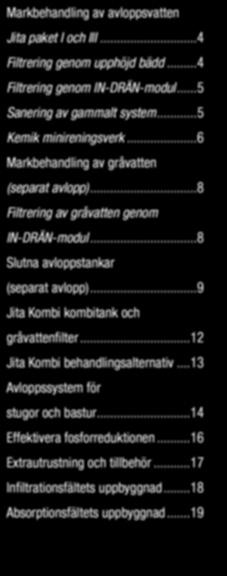

2 Innehåll Markbehandling av avloppsvatten Jita paket I och III...4 Filtrering genom upphöjd bädd...4 Filtrering genom IN-DRÄN-modul...5 Sanering av gammalt system...5 Kemik minireningsverk...6 Markbehandling av gråvatten (separat avlopp)...8 Filtrering av gråvatten genom IN-DRÄN-modul...8 Slutna avloppstankar (separat avlopp)...9 Jita Kombi kombitank och gråvattenfilter...12 Jita Kombi behandlingsalternativ...13 Avloppssystem för stugor och bastur...14 Effektivera fosforreduktionen...16 Extrautrustning och tillbehör...17 Infiltrationsfältets uppbyggnad...18 Absorptionsfältets uppbyggnad år rör i ett kör 2

3 Jita avloppssystem För vattnets skull! Avloppsvattenförordningen sätter upp ramar för hur avloppsvatten ska behandlas inom glesbygdsområden. De flesta fastigheter kan inte ansluta sig till avloppsnätet och därför är ett enskilt avloppssystem det enda alternativet. Jita Oy är den ledande finska tillverkaren och försäljaren av avloppssystem. Jita har tillverkat avloppssystem under hela 2000-talet och totalt levererat över system. Sortimentet innefattar enskilda avloppssystem, från infiltrationsbrunnar och bastubrunnar för små stugbastur till större gemensamma markinfiltrationsanläggningar för flera fastigheter och små reningsverk för en fastighet. Lättast är att välja ett färdigt paket, men sortimentet innehåller också flera speciallösningar baserade på tomtförhållandena. Kom ihåg att alla komponenter också säljs separat! Produkterna bär nyckelmärket som ett tecken på att de är inhemska produkter. Jitas avloppssystem är en inhemsk och pålitlig lösning som håller länge! Innan du bestämmer dig för att skaffa ett avloppssystem måste du kontakta den tjänsteman i din kommun som ansvarar för avloppsfrågor. Det är normalt sett byggnads-, miljö- eller hälsoskyddsinspektören. De flesta av Jitas avloppssystem baseras på beprövad och trygg markbehandling med t.ex. ett absorptionsfält eller infiltrationsfält. Jita Oy är ett finskt plastindustriföretag i Virdois i norra Birkaland. Företaget tillverkar plastprodukter för vattenstyrning och -behandling. Sortimentet innefattar rör- och brunnsprodukter för olika byggnadstillämpningar, från stora infrastrukturbyggen till mindre privata hushåll. Förutom vattenstyrningsprodukter innefattar sortimentet även innovativa lösningar för bryggor och vägsäkerhetsprodukter. Jita Oy grundades 1979 och har under hela sin verksamhetstid varit föregångare och implementerat nya produktionstekniker inom t.ex. rörproduktion och utvecklat nya lösningar för behandling av avloppsvatten. Jitas produkter har tagits fram för att underlätta ditt liv och förbättra din boendekvalitet. Jita Oy För vattnets skull. 40 år rör i ett kör 3

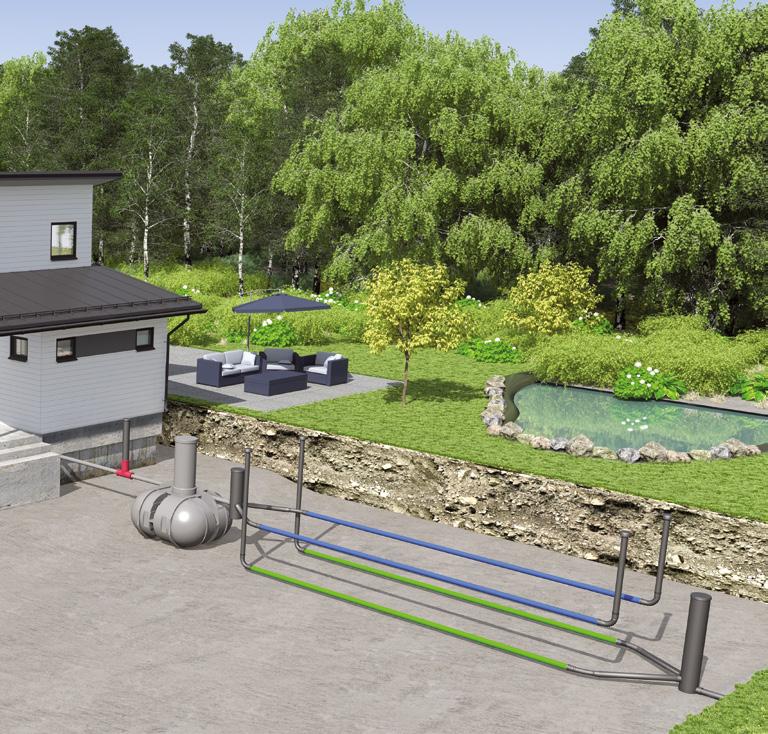

4 MARKBEHANDLING AV AVLOPPSVATTEN, PAKET I OCH III I-3500 NRO III NRO cm MARKFILTRERING Villor 204 cm FÖRDELNINGS- BRUNN TRIPLA ABSORPTIONSRÖR SAMLINGS- BRUNN Jita Oy:s tredelade slamtankar är CE-märkta. 125 cm 3,5 m³ SLAMTANK I III NRO NRO cm 2,5 m³ SLAMTANK 90 cm 115 cm 125 cm I-2500+III TUPLA DRÄNERINGSRÖR 13,2 m ABSORPTION ( I-3500) NRO Jita paket I-2500 L absorptionssystem för avloppsvatten. Produktnummer Tredelad l slamtank, rör till absorptionsfältet, delar och filtertyg. All slags behandling av avloppsvatten i jord lämplig för absorption. Kapacitet: 1 5 personer. Jita paket I-3500 L absorptionssystem för avloppsvatten. Produktnummer Tredelad l slamtank, rör till absorptionsfältet, delar och filtertyg. All slags behandling av avloppsvatten i jord lämplig för absorption. Kapacitet: 1 7 personer. Jita paket III tillbehör för markfiltrering. Produktnummer Tillbehör för komplettering av absorptionspaket så att det kan användas vid markfiltrering. All markfiltrering av avloppsvatten. Även lämpligt för leriga jordar. Kapacitet: Enligt absorptionspaketet. MARKBEHANDLING AV AVLOPPSVATTEN, FILTRERING GENOM UPPHÖJD BÄDD 4 FILTRERING GENOM UPPHÖJD BÄDD täckjord 75 cm NRO filtertyg makadam mm, 35 cm filtreringssand 0 8 mm, 75 cm Jita paket för filtrering genom upphöjd bädd Produktnummer Tredelad l slamtank, pumpbrunn, rör till infiltrationsfältet, delar och filtertyg. Filtrering av allt avloppsvatten på utmanande platser, t.ex. när tomten inte har tillräcklig lutning eller vid hög grundvattennivå. Kapacitet: 1 7 personer. 125 cm makadam 8 16 mm, 30 cm 3,5 m³ SLAMTANK min. grundvattenyta MARKYTA FÖRDELNINGS- BRUNN PUMPBRUNN min. 5 cm min. 5 cm 4 m ABSORPTIONSRÖRENS FALL ca 0,5 1 % (5 10 mm/metri) TRIPLA ABSORPTIONSRÖR TUPLA DRÄNERINGSRÖR 13,2 m grundvattenyta MARKYTA SAMLINGSBRUNN min. UTLOPPSRÖR

5 MARKBEHANDLING AV AVLOPPSVATTEN, FILTRERING GENOM IN-DRÄN-MODUL IN-DRÄN MARKFILTRERING NRO NRO * 204 cm SLAMTANK 235 cm 5 m 1,2 m 1,6 m Jita IN-DRÄN modulfiltreringspaket. Produktnummer / Tredelad l slamtank, infiltrationsfältets IN-DRÄN-moduler, rör, delar och filtertyg. Filtrering av allt slags avloppsvatten på trånga och i övrigt utmanande platser. Ryms på en mycket liten yta. Kapacitet: 1 6 personer. 125 cm MARKYTA IN-DRÄN är ett registrerat varumärke som tillhör FANN VA-teknik Ab. FÖRDELNINGS- BRUNN FÄLTETS YTA 8 m 2 TRIPLA ABSORPTIONSRÖR TUPLA DRÄNERINGSRÖR IN-DRÄN-modul 8 st. SAMLINGS- BRUNN IN-DRÄN-modul 8 st. 3,5 m³ 5 m UTLOPPSRÖR SLAMTANK * TVÄRSNITT AV IN-DRÄN HORISONTALFLÖDESFÄLT FÄLTETS UPPBYGGNAD 1 2 % 500 cm 120 cm 60 cm 20 cm 30 cm 10 cm 20 cm 70 cm 120 cm 60 cm 160 cm FYLLNADSJORD FILTERTYG IN-DRÄN-modul 8 st. FILTRERINGSSAND 0 8 mm TVÄTTAD MAKADAM 8 16 mm FILTERTYG (vid behov plastmembran) MARKBEHANDLING AV AVLOPPSVATTEN, SANERING AV GAMMALT SANERING/ABSORPTION ELLER MARKFILTRERING NRO NRO ABSORPTION NRO Jita saneringspaket Produktnummer Tvådelad l slamtank, rör till absorptionsfältet, delar och filtertyg. Efter betongbrunnar i gott skick för behandling av allt slags avloppsvatten i förhållanden lämpliga för absorption. Kapacitet: 1 6 personer. INLOPP GAMLA BETONGBRUNNAR 1,5 m³ SLAMTANK TRIPLA ABSORPTIONSRÖR TUPLA DRÄNERINGSRÖR SAMLINGS- BRUNN 210 cm 13,2 m UTLOPPS- RÖR Jita paket III tillbehör för markfiltrering. Produktnummer Tillbehör för komplettering av absorptionspaket så att det kan användas vid markfiltrering. All markfiltrering av avloppsvatten. Även lämpligt för leriga jordar. Kapacitet: Enligt absorptionspaketet. Om betongbrunnarna är gamla och i dåligt skick bör de bytas ut helt. Då kan du välja Jita paket I-2500 L eller Jita paket I-3500 L och vid behov komplettera det med tillbehörspaket Jita III så att det kan användas vid markfiltrering. 250 cm 2,5 m³ SLAMTANK 125 cm FÖR- DELNINGS- BRUNN 204 cm 3,5 m³ SLAMTANK 235 cm I-3500+III 5

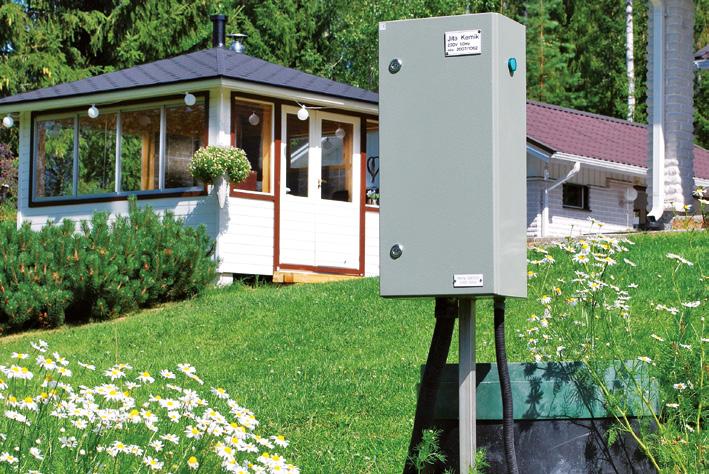

6 KEMIK MINIRENINGSVERK Jita Kemik är ett minireningsverk. Rengöringsprocessen startar alltid när en viss mängd vatten, eller sats, använts i fastigheten. Räknaren i styrcentralen visar antalet behandlade satser. Apparaten identifierar också avbrott i användningen av vatten och luftar systemet automatiskt för att hålla liv i det aktiva slammet. Tekniskt sett fungerar apparatens funktioner med tryckluft. Luften produceras av en lågförbrukande fläkt. Själva apparaten har inga eldelar som lätt går sönder eller täpps till såsom pumpar eller liknande. Om du väljer ett avloppssystem bör du också tänka på hur mycket underhålls- och övervakningsarbete du är beredd att lägga på det. Det årliga underhållsarbetet är tömning med sugbil (1 2 ggr/år) samt tillsättning av kemikalier vid behov. Fläktens membran måste bytas ut ungefär vart 5:e år. Jita Kemik minireningsverk. Produktnummer Minireningsverk, tankvolym l, komplett leverans. Behandling av allt slags avloppsvatten från en villa på platser där det inte går att bygga en markbehandlingsanordning. Kapacitet: 1 6 personer. Egenskaper: Mycket kompakt och lätt att installera. Låga driftkostnader (el + kemikalier + tömningar), ca euro per år vid genomsnittlig användning i ett enfamiljshus. Driftsäker: inga känsliga pumpar i tanken. All teknik sitter i en separat styrcentral. Tanken töms enkelt med slamsugningsbil. Mycket stor slamvolym = långt tömningsintervall. Möjlighet till upp till 2 3 månader långa avbrott i vattenanvändningen när fastigheten används för permanent boende. Pålitlig finsk kvalitet! SLAM 1 SLAM 2 1. Avloppsvattnet rinner in i tanken. Det fasta materialet sjunker till botten i slamsektionerna, medan avloppsvattnet fortsätter till processektionen. PROCES- SEKTION 2. När det kommit tillräckligt med vatten i processektionen startar rengöringen. Luft blåses in och blandas med avloppsvattnet. I slutet av sekvensen matas en fosforfällande kemikalie in i avloppsvattnet. KEMIK RENGÖR SÅ HÄR: 3. När den föregående sekvensen är slut lugnar vattnet ner sig. Slammet trycks ner till botten och vattnet ovanför blir klart. PROCES- SEKTION 5. Det rengjorda vattnet pumpas ut ur processektionen. 4. Det överflödiga slammet skickas tillbaka till den första sektionen och kan senare tömmas. SLAM 1 PROCES- SEKTION 6

7 Villor Om du bestämt dig för att skaffa ett minireningsverk är Jita Kemik en mycket pålitlig och ekonomisk lösning! VÄDRING AV AVLOPP TILL TAKET Jita Oy, PB 47, Virdois 09 EN Jita Kemik minireningsverk Organisk dimensionerad last (BOD 7 ): 300 g/d Hydrauliskt dimensionerat flöde: 0,60 m 3 /d Material: Polyeten (PE) Vattentäthet (vattentest): Godkänd Brotthållfasthet: Godkänd Rengöringseffektivitet med testad organisk last (BOD 7 ) 0,20 kg/d: COD Cr : 95 % BOD 7 : 98 % SS: 98 % Total mängd kväve: 50 % Total mängd fosfor: 96 % Elförbrukning: 0,9 kwh/d ph: 6,9 Lösligt syre: NPD Slamproduktion: NPD INSPEKTION- SRÖR PROVTAGNINGS- BRUNN KEMIK UTLOPPSRÖR 7

8 MARKBEHANDLING AV GRÅVATTEN Paketet innehåller material för ett 13,2 m långt fält. Det kan vid behov göras kortare, yta m 2. ABSORPTION AV GRÅVATTEN II NRO Fritidsbostäder Villor FILTRERING AV GRÅVATTEN II+III INLOPP (GRÅVATTEN) NRO NRO Jita paket II-1500 L absorption av gråvatten. Produktnummer Tvådelad l slamtank, rör till absorptionsfältet, delar och filtertyg. Behandling av gråvatten i fastigheter med tryckvatten i förhållanden lämpliga för absorption. Kapacitet: 1 6 personer. 1,5 m³ SLAMTANK 210 cm TRIPLA ABSORPTIONSRÖR TUPLA DRÄNERINGSRÖR 13,2 m SAMLINGS- BRUNN Jita paket III tillbehör för markfiltrering. Produktnummer Tillbehör för komplettering av absorptionspaket så att det kan användas vid markfiltrering. Markfiltrering av gråvatten. Även lämpligt för leriga jordar. Kapacitet: Enligt absorptionspaketet. FILTRERING AV GRÅVATTEN MED IN-DRÄN-MODUL IN-DRÄN NRO INLOPP (GRÅVATTEN) FYLLNADSJORD FILTERTYG IN-DRÄN-modul 6 st. FILTRERINGSSAND 0 8 mm TVÄTTAD MAKADAM 8 16 mm FILTERTYG ELLER PLASTMEMBRAN (vid behov) 3,6 m IN-DRÄN-modul 6 st. 1,2 m 1,6 m Jita IN-DRÄN modulfiltrering av gråvatten. Produktnummer Tvådelad l slamtank, rör till absorptionsfältet, IN-DRÄN-moduler, delar och filtertyg. Filtrering av gråvatten på trånga och i övrigt utmanande platser. Ryms på en mycket liten yta. Kapacitet: 1 6 personer. 1,5 m³ SLAMTANK FÄLTETS YTA 6 m 2 SAMLINGS- BRUNN MARKYTA TRIPLA ABSORPTIONSRÖR TUPLA DRÄNERINGSRÖR IN-DRÄNmodul 6 st. IN-DRÄN är ett registrerat varumärke som tillhör FANN VA-teknik Ab. 210 cm 3,6 m UTLOPPS- RÖR 8

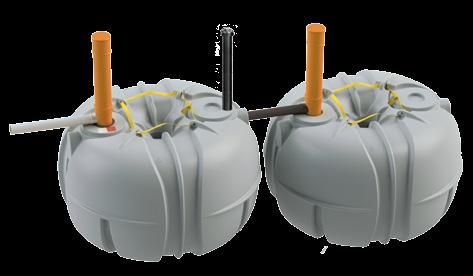

9 SLUTNA AVLOPPSTANKAR Jita SLUTEN TANK 5200 L OCH L Innehåller trådlös nivåvakt och givare. Jita sluten tank 5,2 m 3 NRO Ø 200 NRO Ø 560 Jita sluten tank 10,4 m 3 inkopplad NRO Ø 200 Jita sluten tank 5,2 m 3 och 10,4 m 3 Tank Ø 200/560 mm med tömningsrör och nivåvakt. Som avloppstank vid separat avlopp eller som enda lösning vid små mängder avloppsvatten. Apila 3,0 m 3 NRO Ø 200 Jita Apila sluten tank Tank Ø 200 mm med tömningsrör och nivåvakt. Som avloppstank vid separat avlopp eller som enda lösning vid små mängder avloppsvatten. 125 cm 150 cm 240 cm 105 cm 260 cm 9

10 10

11 40 år rör i ett kör Jita har under ca 20 år levererat över avloppssystem till sina kunder. Produkternas installerbarhet är av högsta kvalitet och har fått mycket beröm av experterna. Alla produkter som tillverkas av Jita har beviljats rätten att använda Nyckelflaggan-märket. Genom att välja det högklassiga, inhemska Jita-avloppsystemet stödjer du den inhemska industrin och inhemskt arbete. 11

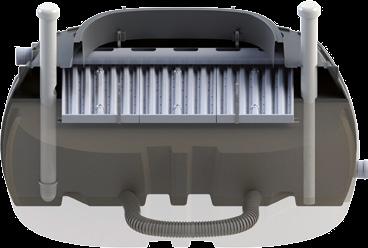

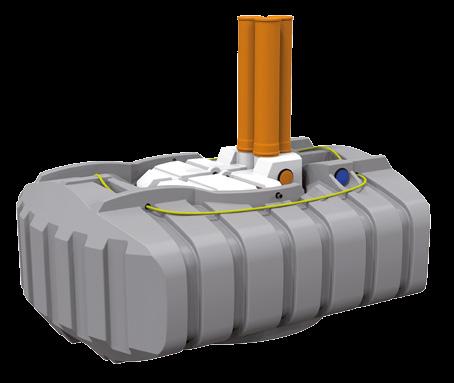

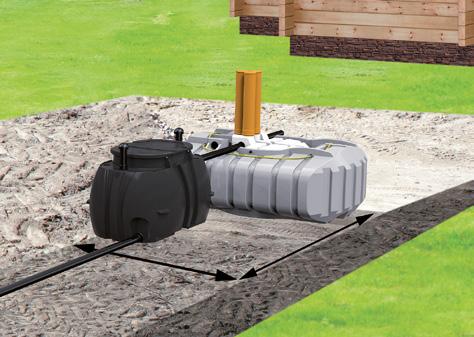

12 KOMBI KOMBITANK OCH GRÅVATTENFILTER Separat avlopp med en tank! I många fastigheter är ett separat avlopp det smartaste och billigaste sättet att behandla avloppsvatten. Kombitanken består av en sluten tank för wc-vatten och en slamtank för gråvatten. En oslagbar lösning för trånga platser och en installation som sparar stora pengar. Fördelarna med en kompakt tank: Snabb att installera Litet och lågt schakt Lite fyllnadssand Båda tankar förankras på samma gång Båda inloppsrör kan ledas till tanken i samma schakt Tankens mått: längd: 3200 mm bredd: 2400 mm höjd: 1200 mm inloppsrörets höjd: 1050 mm (från tankens nederkant, sluten del och slamdel). Fritidsbostäder Villor Jita Kombi Kombitank. Produktnummer Kombitank: l sluten tank och tvådelad l slamtank för gråvatten. Tömningsrör och nivåvakt medföljer. Vid separat avlopp i fritidsbostäder och villor. Den mycket låga konstruktionen gör att den även kan installeras på svåra platser. Kapacitet: Slamtank för gråvatten, max. 7 personer, max. 750 l/dygn. Jita Gråvattenfilter för de mest utmanande platserna! Jita Gråvattenfilter är kompakt och perfekt för behandling av avloppsvatten från slamtanken. Utloppsvattnet kan ledas ut i marken som det är. Funktionen bygger på att avloppsvattnet från slamtanken filtreras genom specialtorv. Avloppsvattnet fördelas jämnt på torvlagret och rengörs naturligt då det filtreras genom torven och med hjälp av bakteriernas nedbrytande funktion. Finlands miljöcentral SYKE genomförde ett 38 veckor långt uppföljningstest (SYKE testrapport ) som visade enastående rengöringsresultat. Gråvattenfiltret kan användas både i områden med lägsta kravnivå och i områden med förhöjd kravnivå. (Gråvatten = annat än toalettvatten). Om du kombinerar filtret med Jita Kombi kan du anlägga ett 6 m x 3 m stor yta! En separat 300 mm hög förhöjningsdel kan köpas till gråvattenfiltret. Fördelarna med Jita Gråvattenfilter: Tar lite plats Höjdskillnaden mellan inlopps- och utloppsröret är bara 90 cm Lågt underhållsbehov (byta torv > var 5:e år) Lätt och snabb att installera Kan även installeras ovanpå mark med hjälp av en pumpbrunn. 12 Tankens mått: längd: 2400 mm bredd: 1400 mm höjd: 1300 mm inloppsrörets höjd: 950 mm (från tankens nederkant) utloppsrörets höjd: 50 mm (från tankens nederkant). 40 år rör i ett kör Jita Gråvattenfilter Produktnummer Förhöjningsdel 300 mm, produktnummer Komplett leverans med l filter, filtreringstorv och alla nödvändiga innerdelar. Behandling av gråvatten från slamtank i fritidsbostäder och villor. Mycket kompakt konstruktion som möjliggör installation även på svåra platser. Kapacitet: Max. 7 personer, max. 750 l/dygn.

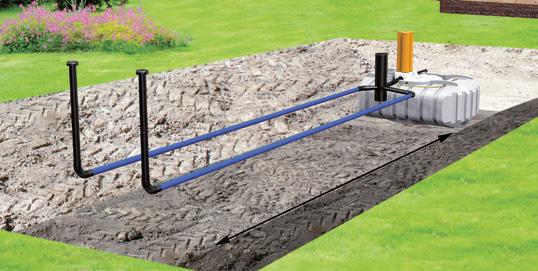

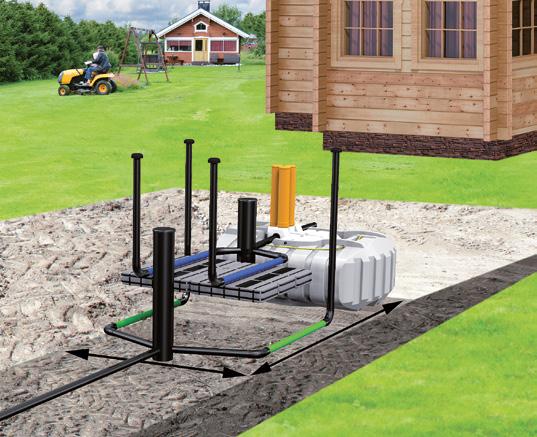

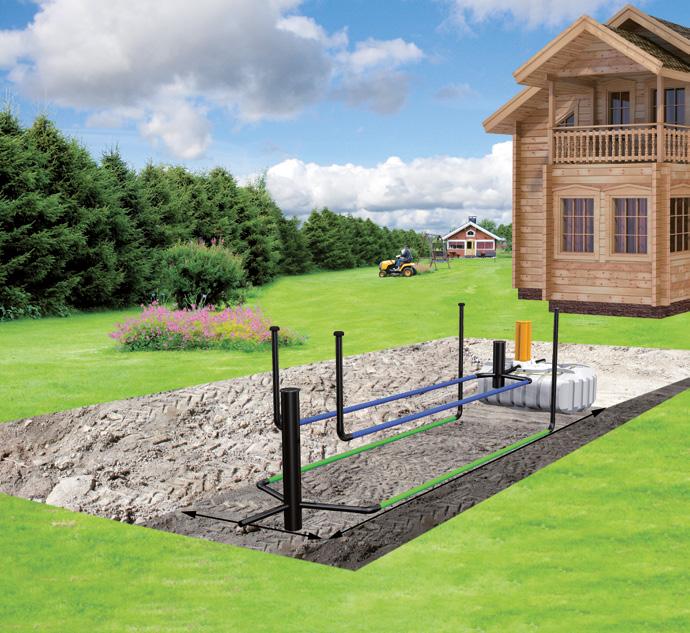

13 KOMBI BEHANDLINGSALTERNATIV Jita Kombi + GRÅVATTENFILTER NRO NRO Efter slamtanken kan gråvattnet behandlas med Jita Gråvattenfilter. Filtret är det bästa alternativet på platser där grundvattnet är nära markytan eller där installationsförhållandena i övrigt är svåra. Om tomten inte har tillräcklig lutning kan utpumpning ordnas med en separat pumpbrunn. Specialtorven byts ut var 5 10:e år. 6 m 3 m Jita Kombi + MARKFILTRERING NRO NRO Markfiltreringsfält med två linjer som byggs direkt efter Kombi i ett lika brett schakt. Vid användning av det medföljande absorptionsröret (längd 7,2 m/rörlinje) får man en markfiltreringsyta på 28 m². Det räcker gott och väl för ett stort hus. Hela systemet behöver bara en yta på 12 m x 4,2 m! 12 m 4,2 m Jita Kombi + ABSORPTIONSRÖR NRO NRO Om marken är lämplig för absorption (Ltar >20 l/m²) kan Jita Absorptionsrör installeras direkt efter Kombi. 13,2 m Jita Kombi + IN-DRÄN- NRO NRO Med IN-DRÄN-moduler (6 st.) kan gråvattnet behandlas direkt efter slamtanken. Systemet kräver bara en yta på 4,2 m x 6,0 m och höjdskillnaden mellan det övre och nedre röret är bara 90 cm. 6 m 4,2 m 13

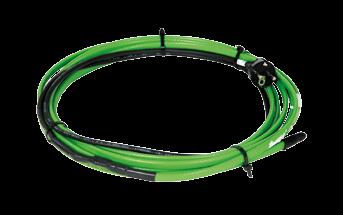

14 AVLOPPS FÖR STUGOR OCH BASTUR Nyhet! VESI-VEIKKA TM Stugor Bastur Gråvattenfilter för installation ovan eller under mark för fritidsbostäder. Lätt att installera Litet underhållsbehov Vinteranvändning: isolera filtret och installera en värmekabel 70 cm Vesi-Veikka gråvattenfilter Produktnummer gråvattenfilter, specialtorv (filtermassa) och lecagrus. Behandling av gråvatten i fritidsbostäder (vatten från bastu, dusch, diskho och diskmaskin, inte från toalett). Kapacitet: 500 l/dygn. Filtreringsvolym: 300 l. NRO cm cm ABSORPTIONSPAKET I FÖR STUGOR NRO Ø 40 cm Jita absorptionspaket I för stugor Produktnummer l fettavskiljare, rör till absorptionsfältet, delar och filtertyg. Stugor som har bärvatten, bastu och diskho, men inte tryckvatten. Kapacitet: Max. 300 l/dygn (enligt jordens absorptionsförmåga). INLOPP 65 cm UTLOPP LUTNING 5 10 mm/m Ø 80 cm ABSORPTIONSRÖR 3 x 2,4 m = 7,2 m UPPBYGGNAD AV ABSORPTIONSPAKET FÖR STUGOR ABSORPTIONSPAKET II FÖR STUGOR NRO Jita absorptionspaket II för stugor Produktnummer l fettavskiljare, rör till absorptionsfältet, delar och filtertyg. Stugor som har bärvatten, bastu och diskho, men inte tryckvatten. Låg konstruktion som möjliggör installation även på svåra platser. Kapacitet: Max. 300 l/dygn (enligt jordens absorptionsförmåga). UTLOPP 40 cm INLOPP Ø 25 cm 120 cm ABSORPTIONSRÖR 3 x 2,4 m = 7,2 m ABSORPTIONSPAKET III FÖR STUGOR Ø 40 cm MARKYTA INLOPP n. 80 cm 65 cm UTLOPP Ø 80 cm Ø 80 cm ABSORPTIONSRÖR LUTNING 5 10 mm/m ABSORPTIONSRÖR 5 x 2,4 m = 12 m 40 år rör i ett kör 14 SCHAKTMASSA 80 cm MAKADAM 40 cm TILL GRUNDVATTEN > 1 m NRO Ø 40 cm FILTERTYG INGÅR I LEVERANSEN Jita absorptionspaket III för stugor Produktnummer x 300 l fettavskiljare, rör till absorptionsfältet, delar och filtertyg. Stugor som har bärvatten, bastu och diskho, men inte tryckvatten. Kapacitet: Max. 300 l/dygn (enligt jordens absorptionsförmåga).

15 MODULFILTRERING FÖR STUGOR NRO IN-DRÄN är ett registrerat varumärke som tillhör FANN VA-teknik Ab. INLOPP 65 cm IN-DRÄN-modul 2 st. + filtreringssand 30 cm FÄLTETS UPPBYGGNAD 30 cm 240 cm UTLOPPS- 80 cm RÖR 20 cm Jita modulfiltrering i stugor Tuotenumero l fettavskiljare samt IN-DRÄN-moduler till infiltrationsfältet, rör, delar och filtertyg. Stugor som har bärvatten, bastu och diskho, men inte tryckvatten. Speciellt för trånga platser eller platser med dålig absorption. Kapacitet: Max. 300 l/dygn. BASTUBRUNNAR 300 OCH 160 L RUND BRUNN 300 L NRO SLUTFYLLNAD MED SCHAKTMASSA INLOPP MAKADAM ELLER DRÄNERINGSGRUS 8 32 mm Ø 40 cm Ø 80 cm LUFTNINGS- RÖR MED HATT 20 cm 10 cm Jita Bastubrunn I Produktnummer l brunn med perforerad botten och ventilationsrör. Absorption i jord av tvättvatten från bastu utan vattenledning. Kapacitet: Enligt jordens absorptionsförmåga. RÖRFORMAD BRUNN 160 L NRO TULO cm cm 10 cm 120 cm FALL 5 10 mm/meter Ø 16 cm TÖMNINGS- OCH LUFTNINGSRÖR + HATT SLUTFYLLNAD MED SCHAKT- MASSA 40 cm MAKADAM Jita Bastubrunn II Produktnummer l brunn med perforerad botten och ventilationsrör. Absorption i jord av tvättvatten från bastu utan vattenledning, speciellt på platser där det är svårt att gräva. Kapacitet: Enligt jordens absorptionsförmåga. 40 år rör i ett kör 15

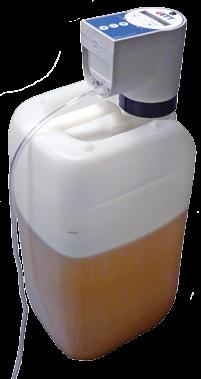

16 Effektivera fosforreduktionen Extra fosforrening vid markbehandling På de flesta platser uppfyller de traditionella markbehandlingsalternativen kraven i förordningen utan att behöva någon extra fosforrening. Däremot kan det behövas extra fosforrening i fastighetens avloppssystem beroende på förhållandena. En sådan anordning kan användas tillsammans med markbehandlingssystemen på föregående sidor. DOSERINGSPUMP MED TIMER NRO Pumpen doserar en kemikalie enligt timern. Mängden vatten som används ska uppskattas och timern ställas in så att lämplig mängd kemikalie doseras utifrån vattenförbrukningen. När inget vatten används i fastigheten, t.ex. vid semester, ska pumpen kopplas bort från strömuttaget. Pumpen installeras på kemikaliekärlet. Extra fosforrening behövs inte för rent gråvatten. WC B A A = Polyaluminiumklorid B = Doseringspump MARKFILTRERINGSFÄLT Doseringsapparat för fosforfällningskemikalie/nybyggnation HUVUDAVLOPP 40 år rör i ett kör 16

17 EXTRAUTRUSTNING OCH TILLBEHÖR Villor Fritidsbostäder PUMPBRUNNAR FÖR GRÅVATTEN Jita Pumpbrunnar Hög och låg modell. Pumpbrunn med högkvalitativ Wilo-pump. Pumpning av gråvatten, dekanterat avloppsvatten, dräneringsvatten m.m. när tomten inte har tillräcklig lutning och pump krävs. Kapacitet: Max. lyfthöjd ca 8 m. PUMPBRUNN NRO cm Ø 56 cm 70 cm Ø 56 cm PUMPBRUNN LÅG NRO FÖRANKRINGSTYG NRO FÖRANKRINGSTYG 2,5 m x 9,05 m, tillbehör Max 80 cm GRUS, KROSS, SAND ELLER STEN- FRI SCHAKTMASSA Jita Förankringstyg Produktnummer Förankring av slutna tankar och slamtankar, storlek 2,5 m x 9,05 m. Ett pålitligt och säkert sätt att förankra tanken! 220 cm 240 cm LUTNING PÅ SCHAKTETS KANT BEROENDE PÅ JORDART FÖRANKRINGSTYG 2,5 m x 9,05 m DRÄNERING TRÅDLÖS NIVÅVAKT + GIVARE NRO Jita trådlös nivåvakt Produktnummer Nivåvakt för slutna tankar. Ingår i leveransen av sluten tank. VÄRMEKABEL, SJÄLVREGLERANDE 6 M NRO Jita värmekabel, självreglerande 6 m Produktnummer Automatisk frostskyddskabel som hjälper till att hålla t.ex. gråvattenfiltret frostfritt vid vinterbruk. 17

18 INFILTRATIONSFÄLTETS UPPBYGGNAD täckjord ca 70 cm FÄLTETS UPPBYGGNAD SAMMANHÄNGANDE FÄLTETS UPPBYGGNAD SEPARAT filtertyg makadam mm, 35 cm filtreringssand 0 8 mm, 75 cm 5 cm 5 cm n. 200 cm makadam 8 16 mm, 30 cm 150 cm cm 5 cm 5 cm 300 cm TILL GRUND- VATTENYTAN min. FÄLTETS YTA ca m 2 FÄLTETS YTA ca m 2 18

19 ABSORPTIONSFÄLTETS UPPBYGGNAD täckjord ca 70 cm filtertyg makadam mm, 35 cm FÄLTETS UPPBYGGNAD SAMMANHÄNGANDE 150 cm cm 5 cm FÄLTETS UPPBYGGNAD SEPARAT 5 cm 300 cm n. TILL GRUND- VATTENYTAN min. FÄLTETS YTA ca m 2 FÄLTETS YTA ca m 2 Jitas avloppssystem är en pålitlig finsk lösning som håller länge. Be oss om mer information vi hjälper dig gärna välja rätt avloppssystem! Jitas inhemska avloppssystem För vattnets skull 19
