1 CYKLISM I FOKUS CYKELPARKERING OCH CYKELMILJÖ Be Urban Friendly.

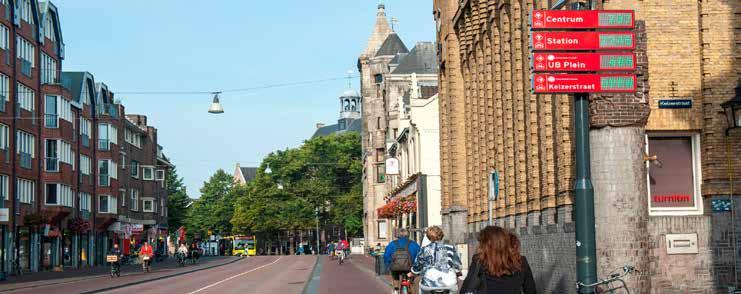

2 Smart cykelparkeringssystem med CYKELDETEKTION Be Urban Hantera stadens cykelparkeringsmöjligheter med ett smart parkeringssystem: Cykeldetektion sker via kameror och AI. Dela realtidsinformation om tillgängligheten av parkeringsplatser via digitala skyltar, mobilappar och webb. Erbjud Hitta din cykel -tjänst. Administrationsverktyget ger tillgång till realtidsdata om beläggning, parkeringstid med mera. Friendly. Att få människor att trivas det är nyckeln till moderna stadsmiljöer. Genom att vara lyhörda för människors behov och beteenden skapar vi på Smekab Citylife innovationer för vår samtid och framtid. Vi kallar det urban harmoni. I vårt gedigna utbud för gynnsamma cykelmiljöer finns alltifrån cykelställ med och utan tak till väderskydd och cykelräcken. Med stor flexibilitet skapar vi produkter som tar en naturlig plats i det offentliga rummet. Besök oss gärna på där hela vårt produktsortiment återfinns.

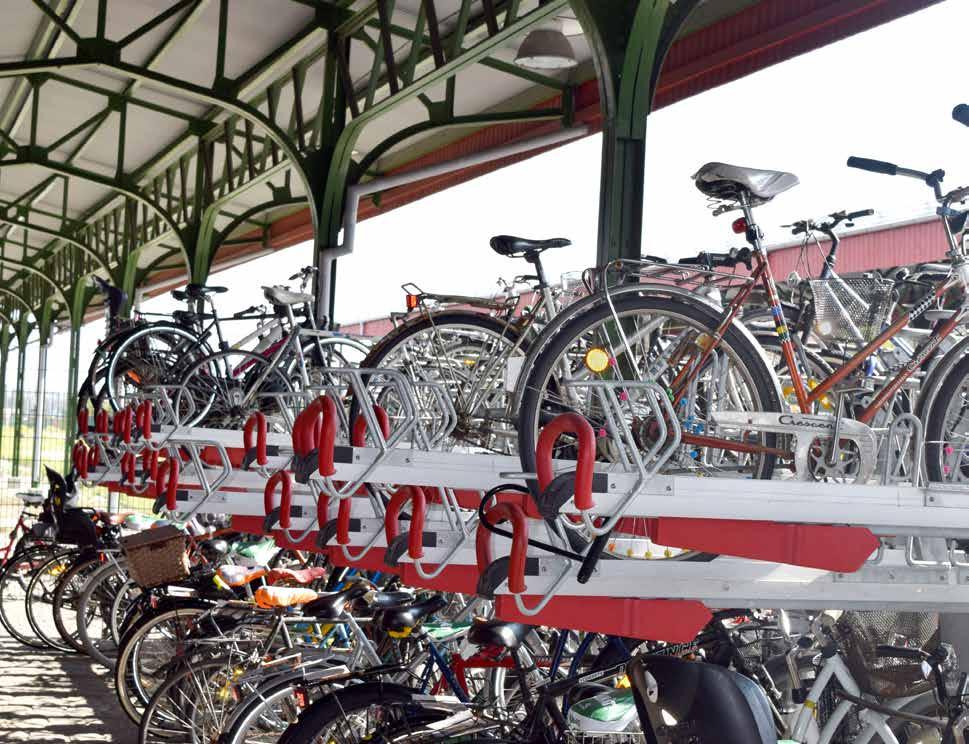

3 Projekt Malmö Centralstation Malmö Centralstation har en mycket välanvänd cykelparkering, med ett stort antal pendlare som vill parkera så nära som möjligt till bussar och tåg. Här fanns behov av att öka antalet cykelplatser, med krav på ett platseffektivt cykelställ med möjlighet till att låsa fast cykelns ram. Smekab Citylife levererade lösningen med tvåvåningscykelställ vilket gav hundra nya cykelplatser på liten yta. PROJEKT: MALMÖ CENTRALSTATION, MALMÖ TYP AV PROJEKT: CYKELPARKERING BESTÄLLARE: MALMÖ STAD GATUKONTOR FÄRDIGSTÄLLT: 2018 PRODUKTER: EASYLIFT PREMIUM TVÅVÅNINGSCYKELSTÄLL DESIGN VELOPA

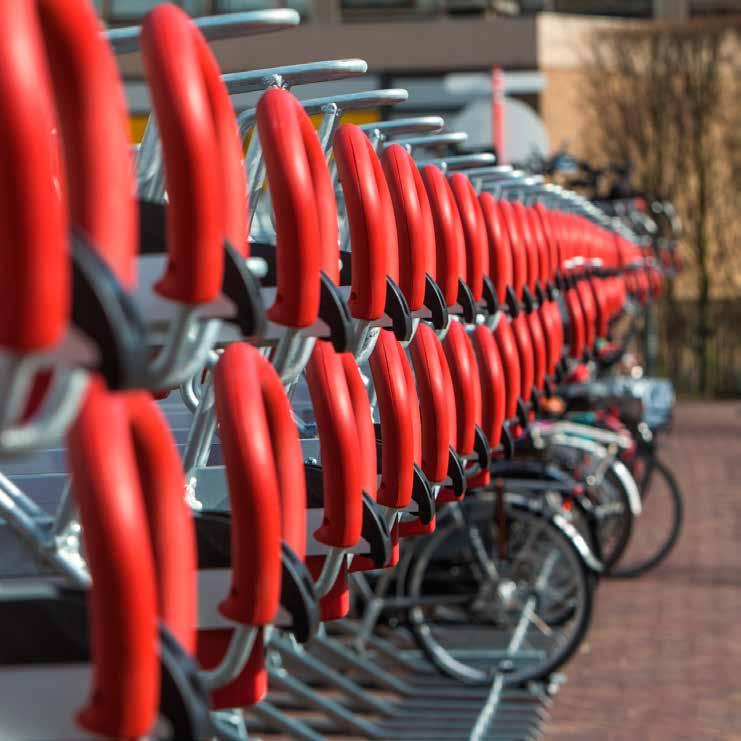

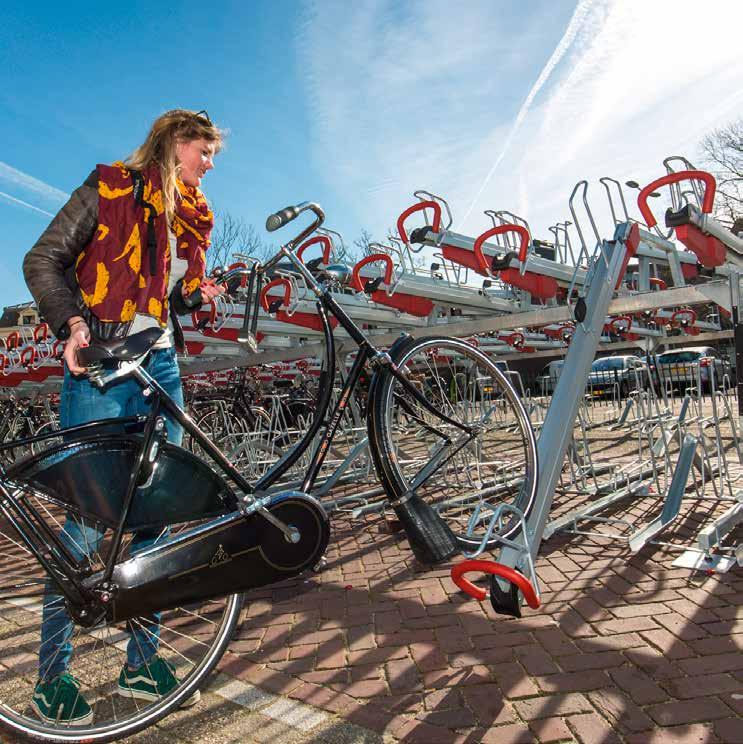

4 EASYLIFT PREMIUM Design: VelopA PLATSEFFEKTIV CYKELPARKERING I TVÅ VÅNINGAR UTAN TUNGA LYFT MATERIAL & UTFÖRANDE Stomme: Stål. Varmförzinkat med/utan pulverlackering. Skenor: Aluminium. Avstånd hjulhållare c/c 375 mm, 400 mm. Höjd: Lägsta rekommenderad takhöjd 2750 mm Längd: från mm (4 platser) Djup: Enkelsidigt 1900mm. Dubbelsidigt 2900mm. FASTSÄTTNING Fristående, Förankring mot mark. Kan användas både utomhus och inomhus. FUNKTION Hjulhållare, Ramlåsning via säkerhetsbyglar eller extra låsbygel. Inga höga eller tunga lyft! Gasdämpning ger effektiv hjälp när cykeln tas ned och lyfts upp * Säkerhetsbyglar för fastlåsning Extra låsbygel (tillval) Extra låsbygel (tillval) 2750* Säkerhetsbyglar för fastlåsning 70* 70* 5000 * Minsta rekommenderat avstånd * 70* * Minsta rekommenderat avstånd 2750* 2750* 2750* * Minsta rekommenderat avstånd Säkerhetsbyglar för fastlåsning * Extra låsbygel (tillval) Extra låsbygel (tillval) 375/400 Extra låsbygel (tillval) 375/ / / * * Minsta rekommenderat avstånd / * 3000/ *

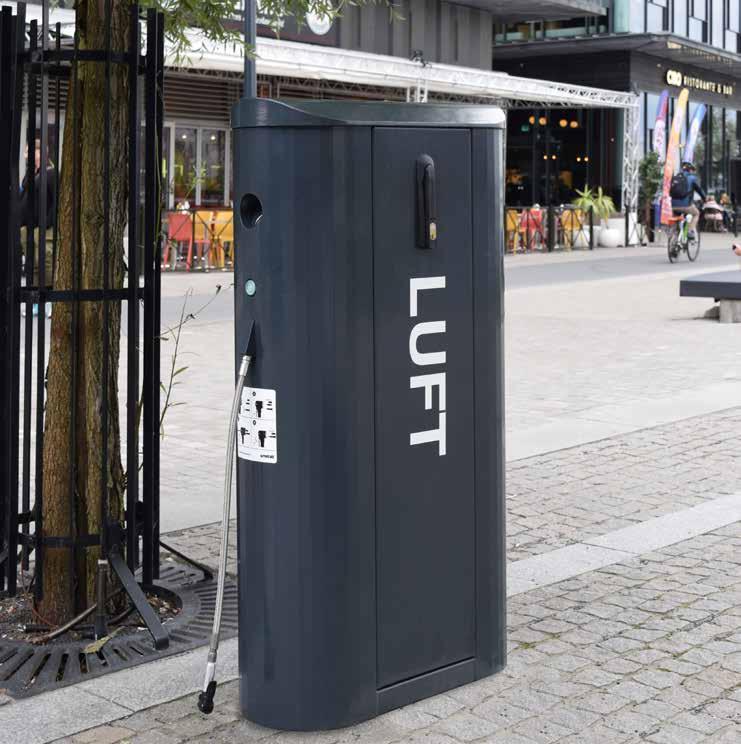

5 CANAIR Design: LundbergDesign AUTOMATISK CYKELPUMP ENKEL INSTALLATION I OFFENTLIG MILJÖ MATERIAL & UTFÖRANDE Stomme/Hölje: Elförzinkning och pulverlackering. Topp: Gjuten aluminium och pulverlackering. Slang: Förstärkt slang. Lucka: Låsbar lucka med infällt spanjoletthandtag med oval 7-stifts cylinder. Luckhandtag i komposit (plast) med rostfria detaljer. FASTSÄTTNING Fastbultning mot mark eller fundament. Betongfundament och Ingjutningsfundament finns som tillval. VENTIL Passar de vanligast förekommande cykelventilerna. VOLYM & LUFTTILLFÖRSEL Höljet rymmer 1-2 styck 20-liters kvävgasflaska. FUNKTION Automatisk pump. Cykelpumpen aktiveras enkelt via tryckknappen. Integrerad tryckmätare (maximalt förinställt pumptryck: 7 bar). TILLVAL GSM-sändare som larmar vid lågt lufttryck (valbar nivå)

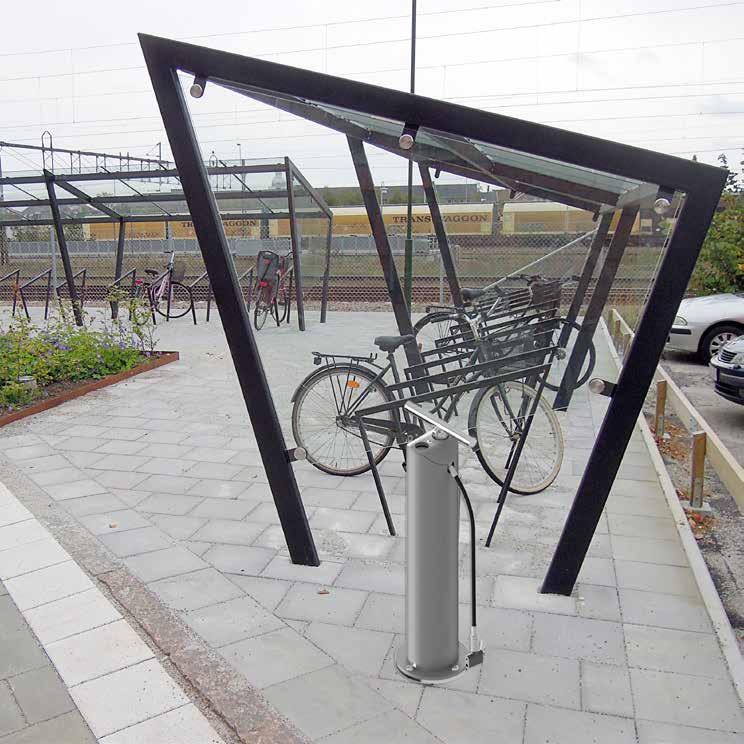

6 PUMPER Design: LundbergDesign MANUELL CYKELPUMP STILREN DESIGN FÖR OFFENTLIG MILJÖ MATERIAL & UTFÖRANDE Ytterhölje: Varmförzinkat och pulverlackering. Topp: Gjuten aluminium och pulverlackering. Pumpcylinder och handtag: Rostfritt stål. Slitdetaljer: Plast FASTSÄTTNING Fastbultning. VENTIL Passar de vanligast förekommande cykelventilerna. FUNKTION Manuell pump. Integrerad tryckmätare (12 bar maximalt). 775 Ø 200

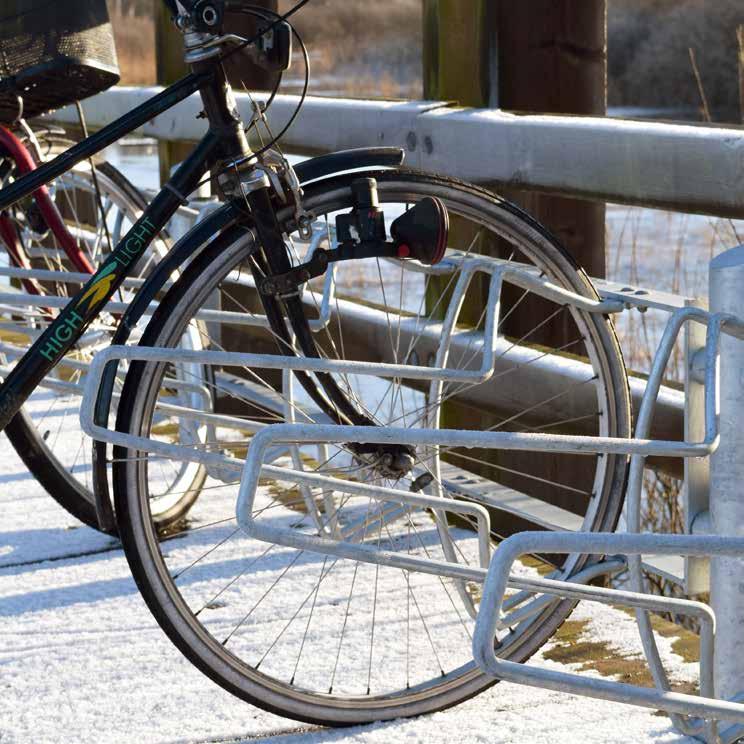

7 STELLA Design: Smekab KLASSISKT CYKELSTÄLL MED RAMLÅSNING Enkelsidigt (3, 4 platser) Enkelsidigt (3, 4 platser) Dubbelsidigt (6, 8 platser) Dubbelsidigt (6, 8 platser) MATERIAL & UTFÖRANDE Stål. Varmförzinkat med/utan pulverlackering. Längd c/c 1500 mm, 2000 mm. Höjd mm. Diameter Stolpe Ø76 mm. Avstånd hjulhållare mm. Samtliga hjulhållare kan monteras i 45, 90 eller 135 vinkel. ANTAL CYKELPLATSER (per sektion) Enkelsidig: 3, 4. Dubbelsidig: 6, 8. Flera sektioner kan monteras ihop. VARIANT Enkelsidig, Dubbelsidig, Väggmontage, Räckesmontage. FASTSÄTTNING Nedgjutning, Nedgrävningsfundament, Fastbultning (mark, vägg, räcke). FUNKTION Hjulhållare, Ramlåsning. STELLA Enkelsidigt med ramlåsning (3, 4 platser) Enkelsidigt med ramlåsning (3, 4 platser) Hjulhållare kan monteras rakt eller i vinkel För väggmontering (3, 4 platser) För väggmontering (3, 4 platser) Dubbelsidigt med ramlåsning (6, 8 platser) Dubbelsidigt med ramlåsning (6, 8 platser) 302 c/c c/c 1416 c/c 1916 c/c 1916 Montering på räcke: Montering på räcke: I exemplet nedan visas ett I Stella exemplet (4-platser) nedan monterat visas ett Stella på ett (4-platser) Adapter räcke. monterat på ett Adapter räcke Enkelsidigt (3, 4 platser) c/c 2000 c/c 2000 Fastsättning stolpe: Fastsättning stolpe: Fastbultning, Nedgjutning, Fastbultning, Nedgrävning Nedgjutning, (fundament) Nedgrävning (fundament) Fastsättning vägg: Fastbultning Fastsättning vägg: Fastbultning c/c 1500 c/c 1500 Enkelsidigt med ramlåsning (3, 4 platser) c/c 2000 c/c c/c c/c 1916 Montering på räcke:

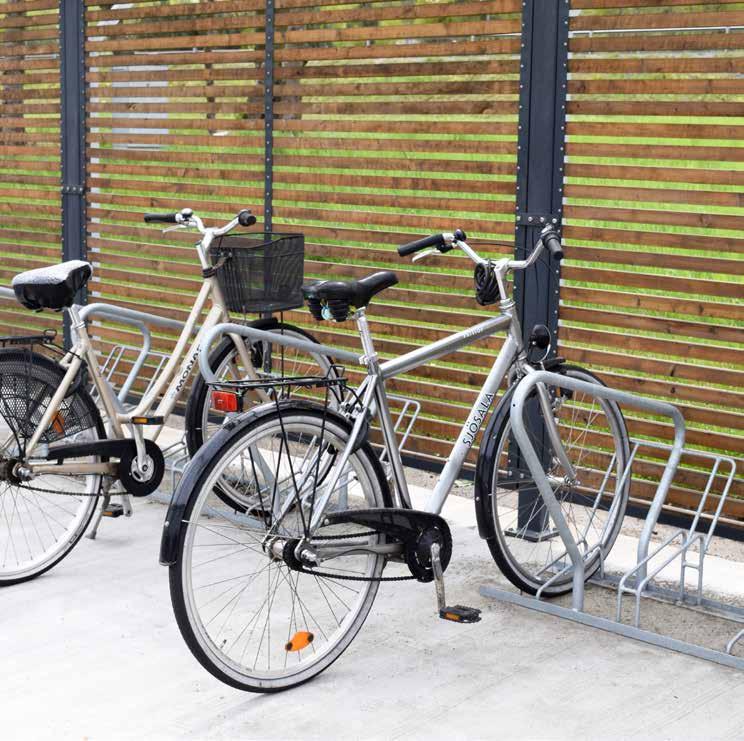

8 HL Design: Smekab HL CYKELSTÄLL FÖR ORDNAD OCH SÄKER CYKELPARKERING MATERIAL & UTFÖRANDE Stål. Varmförzinkat, med/utan pulverlackering. Längd 4 platser: 1396 mm. Längd 6 platser: 2096 mm. Höjd: 753 mm. Avstånd hjulhållare c/c 350 mm. ANTAL CYKELPLATSER: 4 och 6 platser. Enkelsidig parkering. FASTSÄTTNING Fristående och fastbultning mot mark. FUNKTION Ramlåsning, Hjulhållare. Bra stöldskydd. Lås fast cykelram och hjul i kraftiga rundrörsbågar. Mycket utrymmesbesparande cykelparkering. Cyklarna parkeras växelvis högt och lågt för att underlätta parkering. HL med 6 cykelplatser c/c c/c

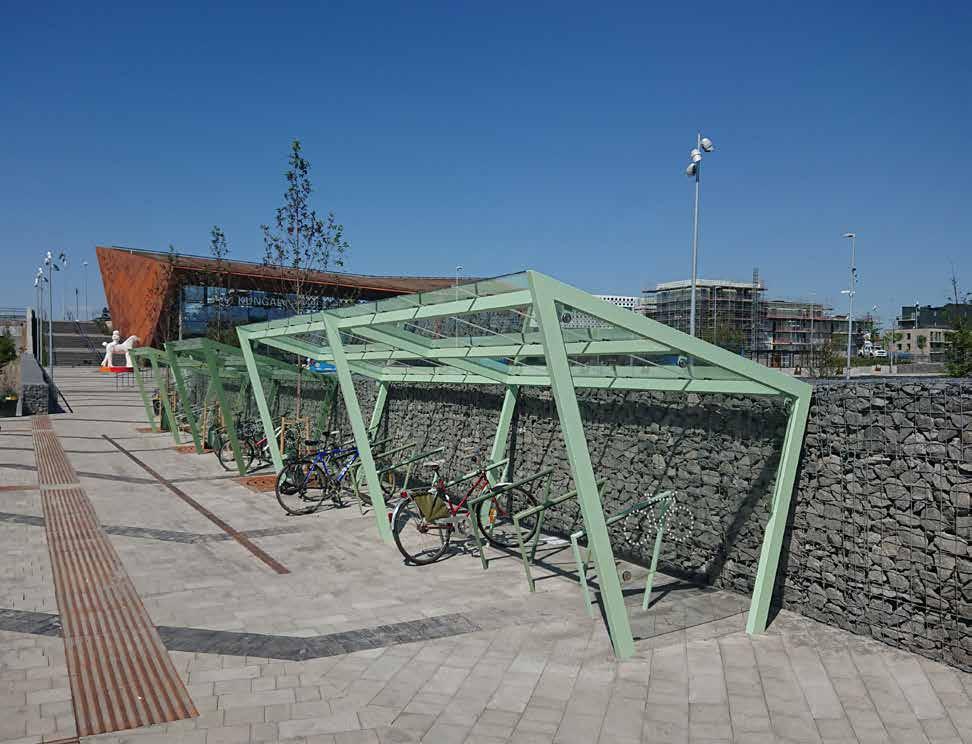

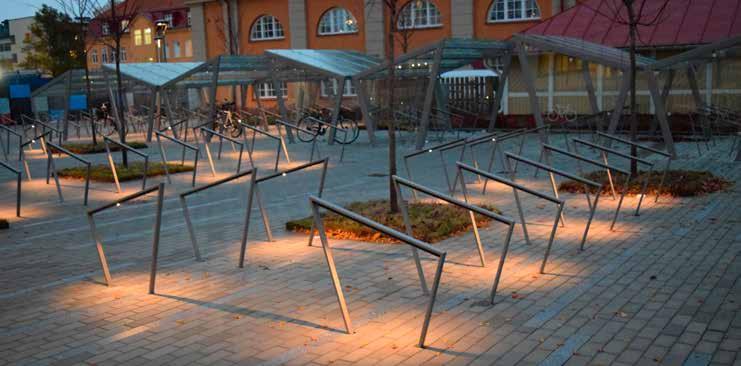

9 Projekt Kungälv Resecentrum Kungälvs nya resecentrum knyter samman centrum och nya stadsdelen Kongahälla som utvecklas med bostäder och köpcentrum. Projektet har till syfte att förbättra de lokala och regionala förbindelserna inom kollektivtrafiken, och gynna ett hållbart resande. Smekab Citylife leverade och installerade produkter för cykelparkering, som skapar en attraktiv och skyddad miljö för uppställning av cyklar. PROJEKT: KUNGÄLV RESECENTRUM TYP AV PROJEKT: CYKELPARKERING BESTÄLLARE: KUNGÄLVS KOMMUN ARKITEKT: STRUCTOR, WHITE ENTREPRENÖR: NCC, MARK & ENERGIBYGGARNA FÄRDIGSTÄLLT: 2018 PRODUKTER: EDGE CYKELTAK EDGETYRE CYKELSTÄLL DESIGN DAVID KARÁSEK, RADEK HEGMON

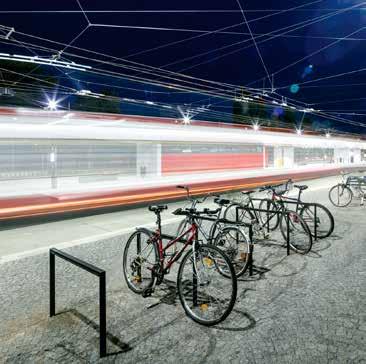

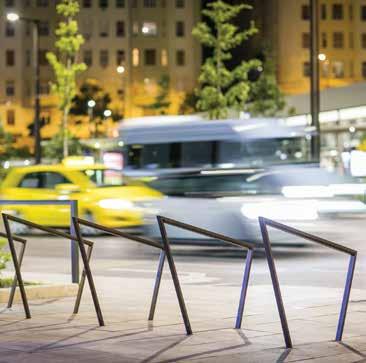

10 EDGETYRE Design: David Karásek, Radek Hegmon MATERIAL & UTFÖRANDE Stomme: Stål. Förzinkat och pulverlackerat. Gummilister i den övre delen skyddar cykelram. LED-belysning finns som tillval. Bredd: 50 mm. Höjd: mm. Djup: 965 mm, 1005mm, 1035 mm, 1220 mm. Minsta avstånd mellan cykelställ c/c 720 mm. (Optimalt avstånd c/c 900 mm.) ANTAL CYKELPLATSER 1-2 FASTSÄTTNING Fastbultning i betongplatta. FUNKTION Ramlåsning. RELATERAD PRODUKT EDGE cykeltak. STE110 STE STE STE

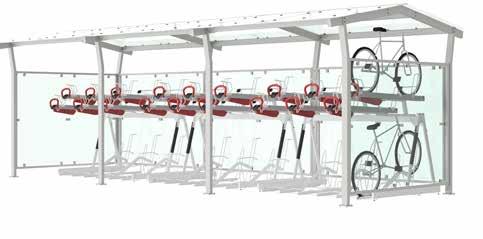

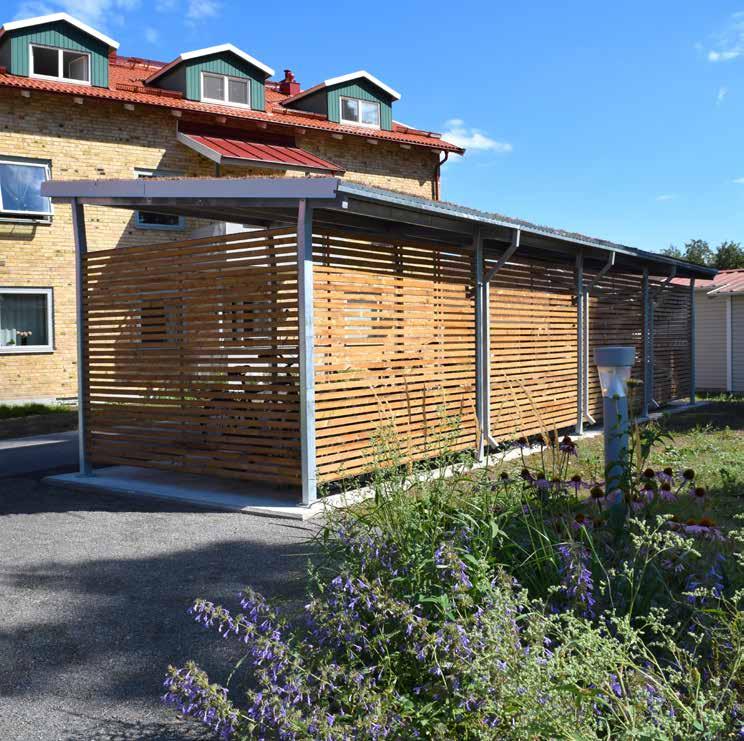

11 HANNAH Design: LundbergDesign Ett generöst tilltaget cykeltak som ger bra väderskydd. Genom moduluppbyggnad ges flexibilitet och utrymme för komplettering. Cykeltaket är svensktillverkad, CE-certifierad och dimensionerad för nordiska snö- och vindlaster. Stabil bärande konstruktion i varmförzinkat och pulverlackerat stål säkerställer lång livslängd och snygg ytfinish. MATERIAL & UTFÖRANDE Stomme: Stål. Varmförzinkat med/utan pulverlackering. Tak: Glas, Korrugerad aluminiumplåt, Plywood takskivor avsedda för beläggning med sedum. Väggar: Glas, Träribbor (Linaximpregnerad furu), Sträckmetall. Hängränna och stuprör: Plåt. Varmförzinkat med/utan pulverlackering. ANTAL CYKELPLATSER Från 6 platser per grundmodul. FASTSÄTTNING Fastbultning i betongplatta PULPETTAK höjd mm, djup 3464 mm, längd Grundmodul c/c 2925 mm. PULPETTAK FÖRHÖJT (för 2-våningscykelställ) höjd mm, djup 3464 mm, längd Grundmodul c/c 2925 mm. SADELTAK (passar även för 2-våningscykelställ) höjd mm, djup 3445 mm, längd Grundmodul c/c 2925 mm.

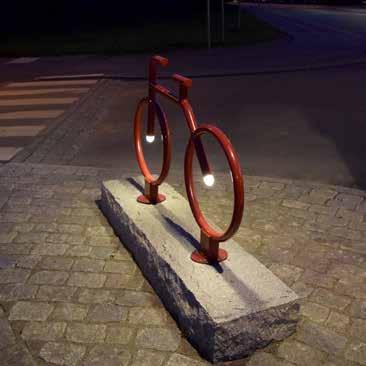

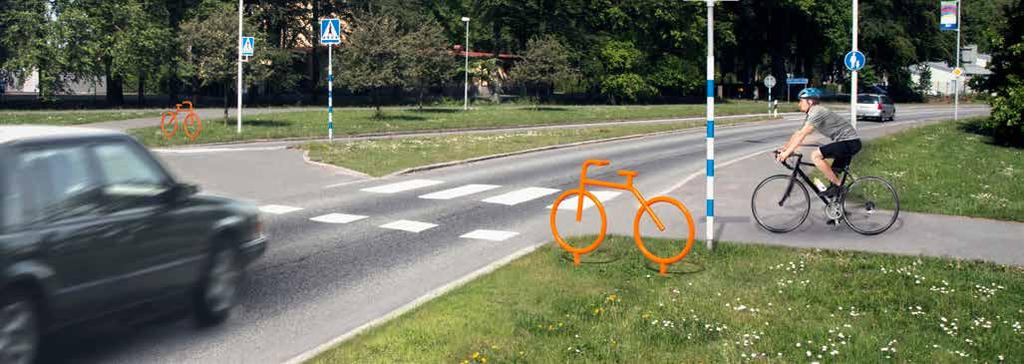

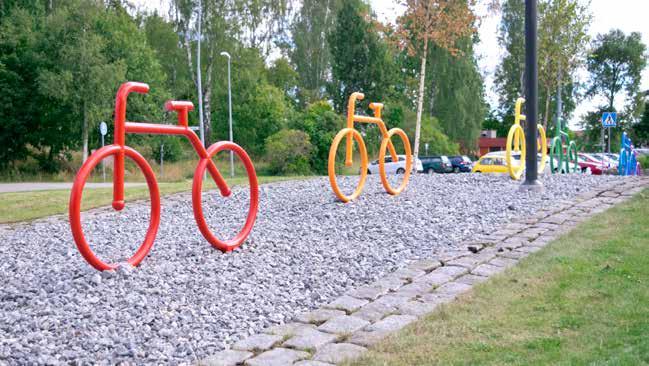

12 BAJK Design: Smekab BAJK är utvecklad för att bidra till en förbättrad infrastruktur för cyklister. Bajk är framtagen genom en konceptstudie gjord av en grupp studenter, som kallar sig we are not a design collective, vid Malmö Tekniska Högskola. MATERIAL & UTFÖRANDE Stomme: Stål. Elförzinkat och pulverlackerat. Bajk finns med/utan LED-belysning i hjulnaven. Höjd: 1020 mm. Längd: 1515 mm. FASTSÄTTNING Fastbultas mot mark alternativt fundament. FUNKTION & ANVÄNDNINGSOMRÅDE Marknadsföra cyklismens betydande roll i samhället. Markera för motortrafikanter där väg korsas av cykelväg. Fungera som ett stöd vid trafikljus (se även Stop n Go-räcke). Synliggöra cykelstråk och guida cyklister. Markera cykelservicestationer, cykelparkeringar och kombinera med cykelställ. Bultenströmmen i Hallstahammar med Bajk som konstinstallation. En rad med cyklar i regnbågens färger lyser upp rondellen nedanför Bultbacken c/c 900 c/c

13 Besök oss gärna på och se hela vårt produktsortiment. Smekab Citylife Svanenmärkt trycksak, Be Urban Friendly.
