1 Mobiltäckning i energieffektiva byggnader Förstudie finansierad av Energimyndigheten Jan Carlsson, SP IEEE EMC Sweden Chapter meeting, Köpenhamn,

2 Bakgrund Fler och fler är beroende av trådlös uppkoppling Källa:

3 Bakgrund och vill ha trådlös uppkoppling överallt

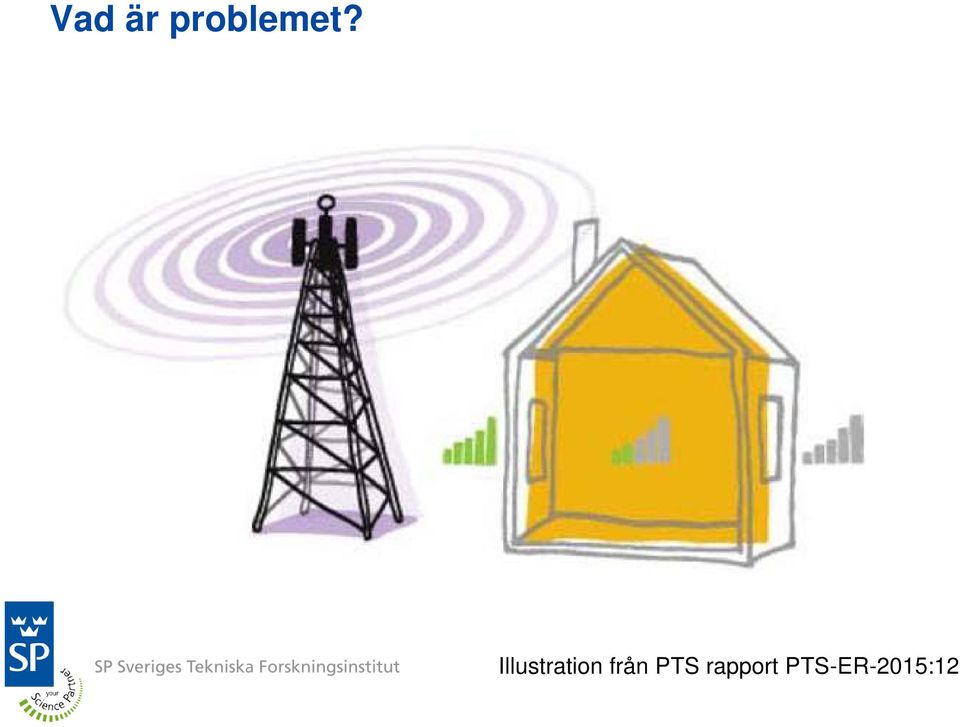

4 Vad är problemet? Illustration från PTS rapport PTS-ER-2015:12

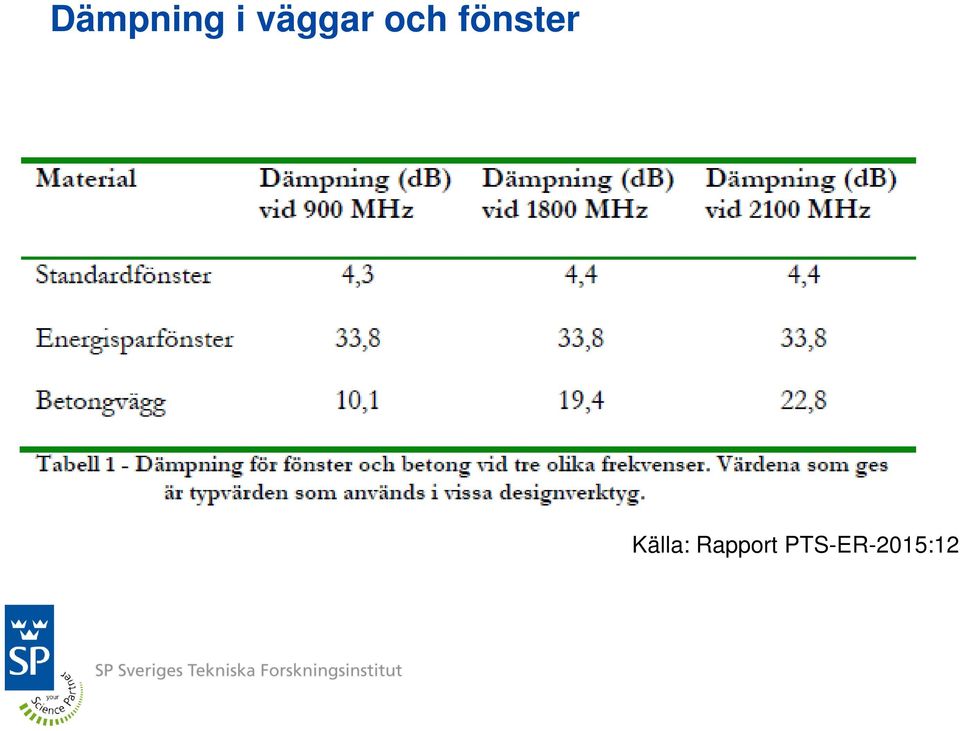

5 Dämpning i väggar och fönster Källa: Rapport PTS-ER-2015:12

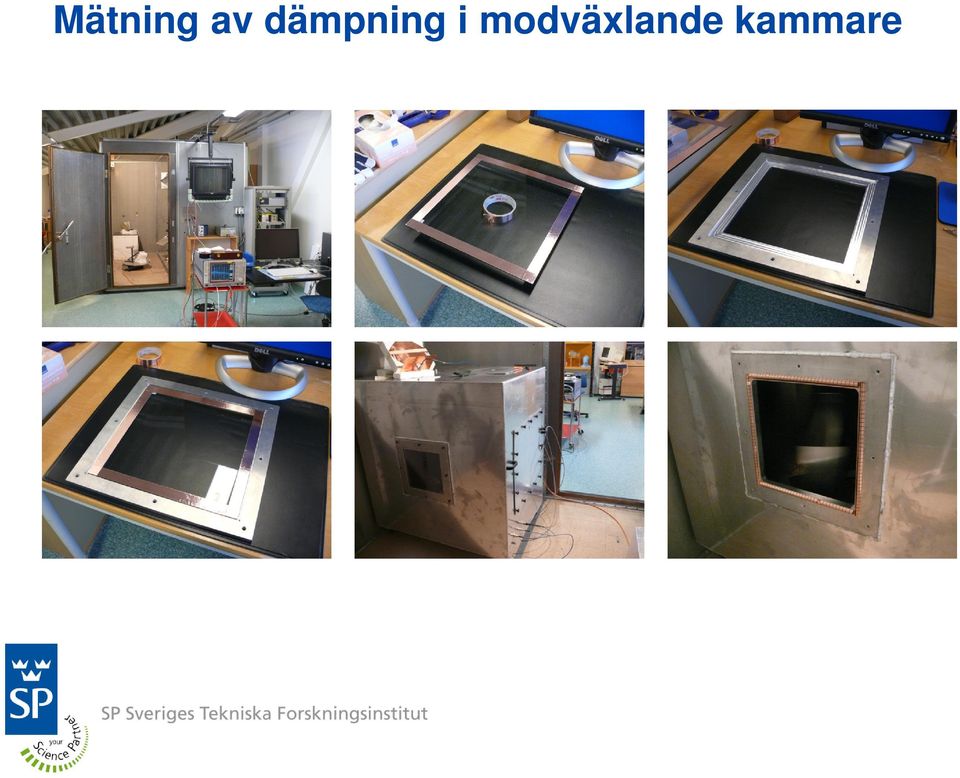

6 Mätning av dämpning i modväxlande kammare

7 Dämpning i olika typer av glas

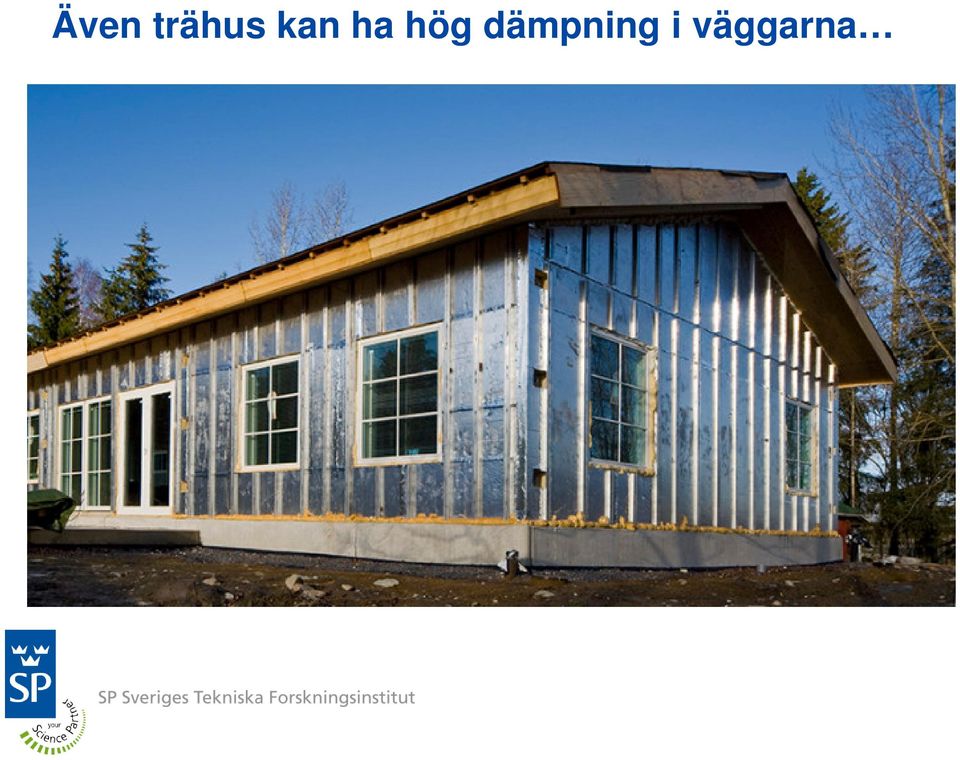

8 Även trähus kan ha hög dämpning i väggarna

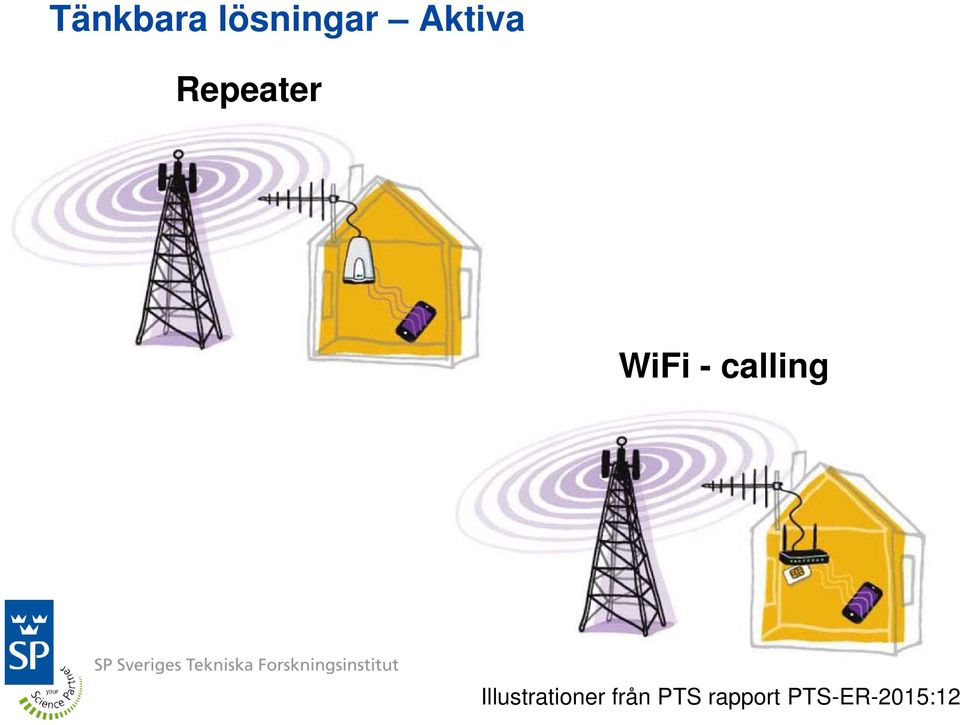

9 Tänkbara lösningar Aktiva Repeater WiFi - calling Illustrationer från PTS rapport PTS-ER-2015:12

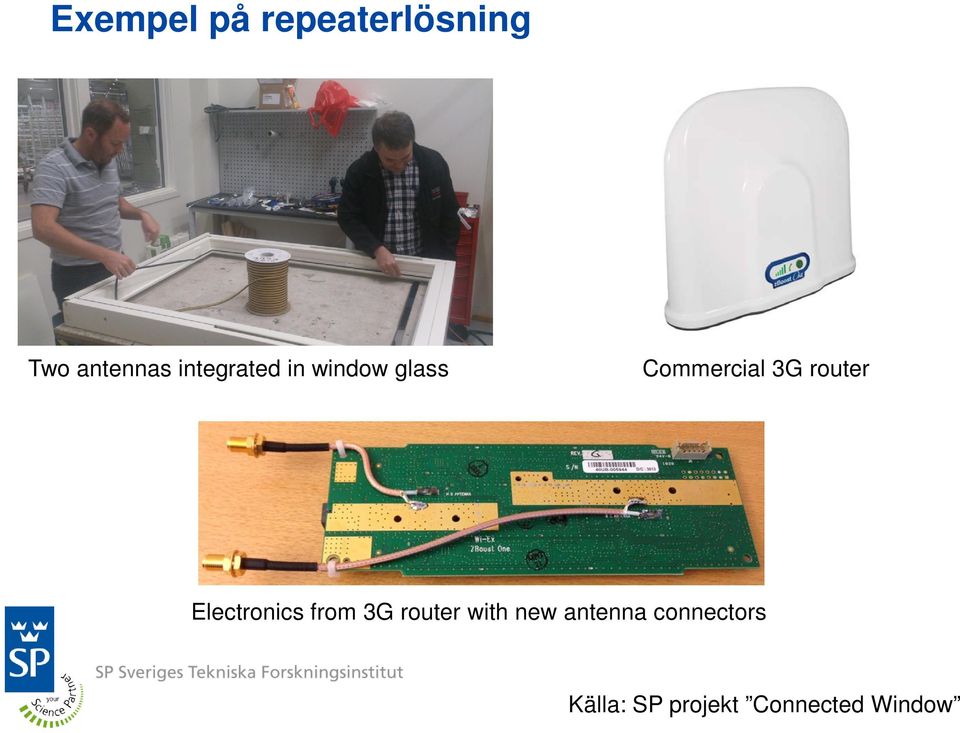

10 Exempel på repeaterlösning Two antennas integrated in window glass Commercial 3G router Electronics from 3G router with new antenna connectors Källa: SP projekt Connected Window

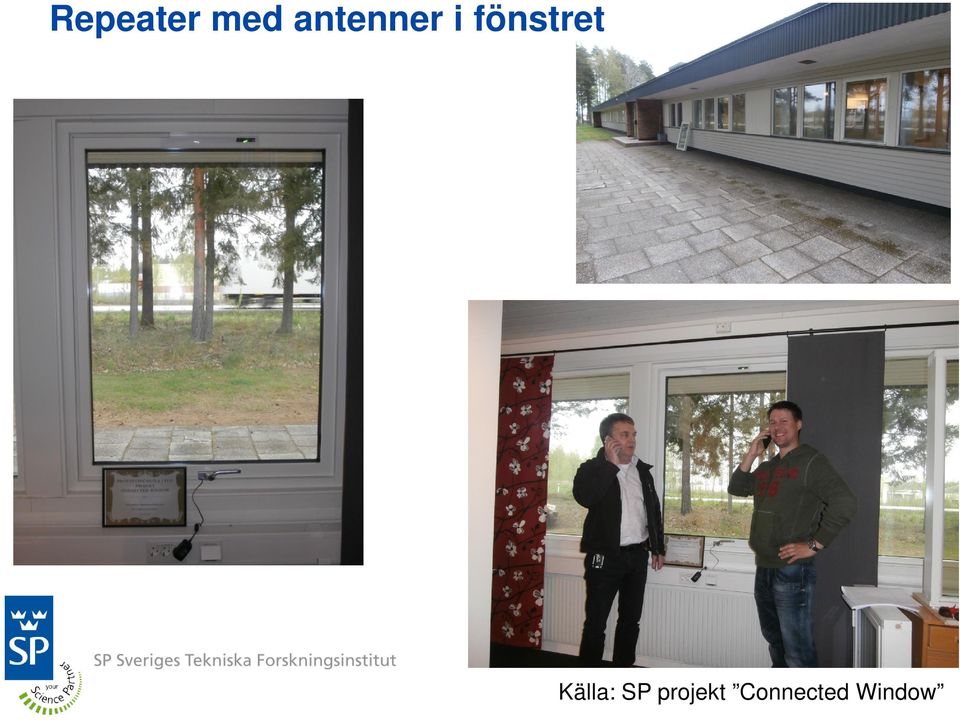

11 Repeater med antenner i fönstret Källa: SP projekt Connected Window

12 Tänkbara lösningar Passiva

13 Tänkbara lösningar Passiva Line: W = 0.5 mm L = 50 mm Plus-sign: W = 8 mm L = 64 mm

14 Projektet Mobiltäckning i energieffektiva byggnader Finansieras av Energimyndigheten inom ramen för Samverkansprogrammet för forskning och innovation för energieffektivt byggande och boende Projekttid deltagande företag, förutom SP

15 Projektmål Bygga upp kunskap i branschen kring de tekniska utmaningarna för inomhustäckning i kombination med energieffektivitet. Detta inkluderar en kartläggning av problematiken och studier av några typfall av fastigheter. Som en del i kartläggningen kommer mätningar med instrumentet TEMS ingå och en utvärdering ske om TEMS är ett lämpligt verktyg för ändamålet. Skapa en sammanställning från litteratur över material och komponenter och deras egenskaper med avseende på energieffektivitet och radiovågsdämpning. Utifrån detta dra slutsatser hur sammanställningen behöver kompletteras genom mätningar. Undersöka möjligheterna att med denna sammanställning över material tillsammans med simuleringsverktyg förutsäga egenskaper för olika energieffektiva byggnadstekniska konstruktioner som finns på marknaden idag och behov av innovationer för området.

16 Arbetspaket 1 AP 1 är dedikerat till kunskapsuppbyggnad inom branschen kring de tekniska utmaningarna för inomhustäckning i kombination med energieffektivitet. Här genomförs en kartläggning av problematiken och studier av några typfall av fastigheter. Intervjuer kommer att genomföras med byggherrar (fastighetsbolag och bostadsbolag) entreprenörer och materialleverantörer (fönster och folieklädda isoleringsmaterial). Särskilt fokus läggs på energieffektiva hus med moderna material och komponenter. Som en del i kartläggningen kommer mätningar med TEMS ingå och en utvärdering ske om TEMS är ett lämpligt verktyg. Mätningar genomförs på både äldre och nybyggda objekt som valts ut under intervjuerna. Aktiviteter Enkät, Intervjuer Mätningar

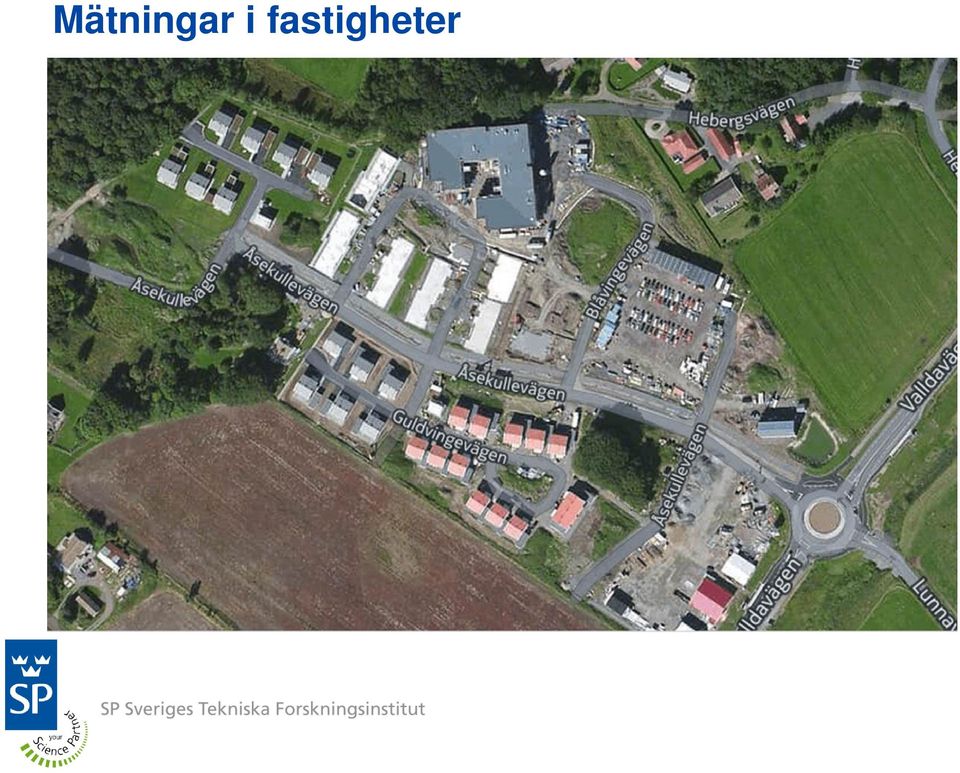

17 Mätningar i fastigheter

18 Mätningar i fastigheter

19 Mätningar TEMS

20 Preliminära resultat från mätningar med TEMS

21 Preliminära resultat från mätningar med scanner

22 Preliminära resultat från mätningar med scanner 3G 2100 MHz

23 Preliminära resultat från mätningar med scanner 3G 2100 MHz

24 Preliminära resultat från mätningar med scanner 3G 2100 MHz

25 Arbetspaket 2 I AP 2 görs en sammanställning av byggnadsmaterial och komponenter och deras egenskaper med avseende på energieffektivitet och radiovågsdämpning utifrån tillgänglig litteratur och samlade kunskaper och erfarenheter inom konsortiet. Sammanställningen kommer att ligga till grund för slutsatser om vilka kompletteringar som behöver göras genom t ex mätningar. Aktiviteter Ta fram lista över byggelement Ta reda på egenskaper för listade objekt Vilka uppgifter saknas, hur kan vi ta reda på dessa hur mäta?

26 Arbetspaket 3 AP 3 kommer att bygga vidare på resultatet från AP 2. Syftet är se hur man kan kombinera sammanställningen över material från AP2 med simuleringsverktyg för att kunna förutsäga egenskaper för olika energieffektiva byggnadstekniska konstruktioner som finns på marknaden idag samt identifiera behov av innovationer för området Aktiviteter Numeriska simuleringar Jämförelse med mätningar

27 Numeriska simuleringar

28 Numeriska simuleringar Ex. Specifikation av vägg

29 Arbetet fortsätter frågor?
