1 AVSKIJARE RENAR VÅRT VÄRDEFUA VATTEN Våra miljövänliga avskiljare renar fett, slam, tungmetaller, oc oljeförorenat spill- oc dagvatten på ett effektivt sätt före anslutning till det kommunala avloppsnätet. Sortimentet uppdateras kontinuerligt i enliget med gällande miljölagstiftning. Avskiljare i betong tål verktyg för slamslutning oc rengöring. De kan förläggas under trafikerade ytor oc ar väldigt bra egenskaper för att förindra uppflyt. Betongprodukter är formbeständiga, ar en extrem styrka oc är klimatsäkra för framtida klimatförändringar. Tyngden ger en väldigt stor fördel.

2 AVSKIJARE - FÖR AA BEOV Förorenat avloppsvatten måste renas före anslutning till det kommunala nätet. Det gäller både dagvatten från ytor där oljespill, slam oc tungmetaller kan förekomma oc spillvatten från anläggningar för biltvätt, bilservice oc verkstadsrörelse. För kostnadseffektiv rening används GERMAX-avskiljare. Skötselanvisning levereras med varje avskiljaranläggning oc ska av beställaren sättas upp på lämplig plats. Journal ska föras på alla vidtagna åtgärder som t ex kontroll, tömning oc byte av tvätt medelskombination. Skötselanvisningar finns att ämta på GERMAX AVSKIJARE In- oc utgående ledningsanslutningar utförs i standard för KANMAX PG eller slät PVC/PP i valfri dimension. Anslutningarna kan även anpassas till annat ledningsmaterial. Undantagen GERMAX oljeavskiljare, GERMAX koalescensavskiljare, GERMAX fettavskiljare oc GERMAX tungmetallavskiljare där anslutningsdimensionerna är bestämda för respektive avskiljare. Erforderliga manål för skötsel oc inspektion utförs i dimension 4. Uppbyggnad till markytan utförs med MAX-mellandelar oc MAX-kona alternativt MAX-däck oc gjutjärnsbetäckning. DAGVATTENRENING För rening av dagvatten som blivit oljeförorenat kan GERMAX oljeavskiljare, GERMAX koalescensavskiljare eller GERMAX lamellavskiljare användas. Efter att dagvattnet passerat avskiljaren leds det till dagvattennät eller recipient. GERMAX oljeavskiljare oc GERMAX koalescensavskiljare är lämpliga att använda för dagvatten som blivit förorenat genom oljespill från drivmedelspåfyllning. GERMAX lamellavskiljare är med sin öga kapacitet oc inbyggda bypass-system lämplig där stora ytor skall avvattnas, exempelvis parkeringsytor oc industriplaner. Avskiljaren ska alltid föregås av en slamavskiljare antingen inbyggd i avskiljaren eller som en separat brunn. SPIVATTENRENING För rening av spillvatten som blivit oljeförorenat används GERMAX oljeavskiljare eller GERMAX koalescensavskiljare. GERMAX koalescensavskiljare används där spillvattnet oljeförorenats av till exempel biltvätt, bilservice eller verkstäder där olja förekommer. Observera att för rening av tungmetaller krävs kompletterande utrustning, se GERMAX tungmetallavskiljare TMA. Från oljeavskiljaren ansluts utloppsledningen till spillvattennätet. Går inte detta, kan miljö- oc älsovårdsmyndigeten ge tillstånd för anslutning till dagvattennätet. Utöver avskiljningen i GERMAX oljeavskiljaren krävs då en kemisk oc biologisk eller annan likvärdig beandling av avloppsvattnet. Avskiljaren ska alltid föregås av en slamavskiljare antingen inbyggd i avskiljaren eller som en separat brunn. Avskiljare bör enligt Boverkets Byggregler, BBR användas om spillvattnet kan inneålla mer än obetydliga mängder av något av följande ämnen: Slam eller fasta partiklar som ger påtaglig risk för avsättningar Bensin eller andra brand- oc explosionsfarliga vätskor Olja oc andra i vatten olösliga material. Tungmetaller FÖRSAG TI BESKRIVNINGSTEXT OJE- OC SAMAVSKIJARE: PDF. Avskiljningsbrunnar, oljeavskiljare Olje- oc slamavskiljare skall vara GERMAX OA med automatiskt larm oc automatisk avstängningsanordning. Anslutning för in- oc utlopp mm. öjd från vg utgående ledning till färdig mark m. PDF. Avskiljningsbrunnar, oljeavskiljare Olje- oc slamavskiljare skall vara GERMAX OA med automatiskt larm. Anslutning för in- oc utlopp mm. öjd från vg till färdig mark m. PDF. Avskiljningsbrunnar, oljeavskiljare Olje- oc slamavskiljare skall vara GERMAX KA med automatiskt larm oc automatisk avstängningsanordning. öjd från vg till färdig mark m. FETTAVSKIJARE: PDF. Avskiljningsbrunnar, fettavskiljare Fettavskiljare skall vara GERMAX FA med automatiskt larm. öjd från vg till färdig mark m.

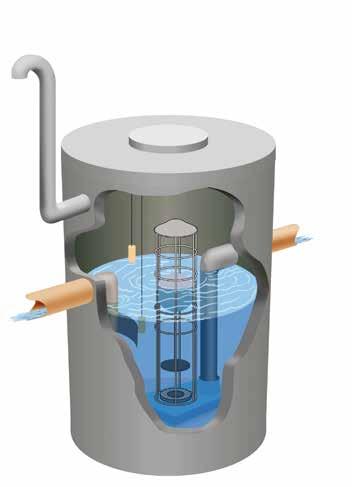

3 GERMAX - OJEAVSKIJARE GERMAX oljeavskiljare är dimensionerad oc provad enligt SS-EN 88- oc SS-EN 88- oc uppfyller kraven för klass (max 00 mg olja per liter renat vatten). GERMAX oljeavskiljare ska alltid föregås av en slamavskiljare, antingen inbyggd i avskiljaren eller som en separat brunn. Oljeavskiljare levereras med oljebeständig tätning enligt SS-EN 8-. Oljeavskiljarna levereras som standard i nominell storlek NS NS 0. Varianterna med beteckning OAU är oljeavskiljare med utökad oljevolym. OA OA 0 8 OA - OA GERMAX Oljeavskiljare 8. Dämpskärm i rostfritt. Inloppsanordning i rostfritt 4. Mellanvägg. Utloppsanordning i rostfritt. Anslutning för luftningsledning Ø0 PVC. Automatisk avstängningsutrustning SÄRSKID UTRUSTNING (TIVA) 8. Oljevarnare med m kabel 9. ögnivåvarnare med m kabel Beteckning NS mm Bygglängd mm Byggöjd mm mm m kapacitet spillvatten l/s kapacitet dagvatten l/s Slamvolym inbyggt m Oljevolym m Dim in oc utlopp mm Vikt* ton Produkt nummer OA , 0,8,0, 0, 0 4, OAU / , 0,8,0, 0,9 0 4, OA , 0,8,0, 0,0 0, 0, 89-0 OA ,0,,0,0 0, 0 4, OAU / ,0,,0,0 0,9 0 4, OA ,0,0 8,0 4,0,00 0,40 0 8, OA ,0, 0,0,0 0, 0 4, OA ,,8,0, 0,0 00, 89-0 OA ,0,0 0,0 0,0 0,9 00 8, OA ,0, 0,0,0 0,9 0 8, OA ,0, 0,0,0,0, Samtliga storlekar kan kompletteras med Bypass-system oc nödstoppsfunktion. *Vikten kan variera beroende på tillverkningsort.

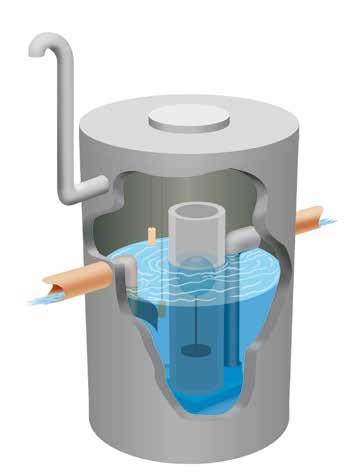

4 GERMAX - KOAECENSAVSKIJARE - KA GERMAX koalescensavskiljare KA är dimensionerad oc provad enligt SS-EN 88- oc SS-EN 88- oc uppfyller kraven för klass (max mg olja per liter renat vatten). GERMAX koalescensavskiljare KA ska alltid föregås av en slamavskiljare antingen inbyggd i avskiljaren eller som en separat brunn. Koalescensavskiljare levereras med oljebeständig tätning enligt SS-EN 8-. Kolescensavskiljarna levereras som standard i nominell storlek NS - NS 0. Varianterna med beteckning KAU är koalescensavskiljare med utökad oljevolym. GERMAX Koalescensavsklijare KA 9 0. Dämpskärm i rostfritt stål. Inloppsanordning 4. Mellanvägg. Koalescensmaterial monterat på stålkorg. Utloppsanordning i rostfritt stål. Anslutning för luftningsledning Ø0 PVC 8. Automatisk avstängningsutrustning SÄRSKID UTRUSTNING (TIVA) 8 9. Oljevarnare med m kabel 0. ögnivåvarnare med m kabel Beteckning NS mm Bygg längd mm Byggöjd mm mm mm Kapacitet spillvatten I/s Kapacitet dagvatten I/s Oljevolym m Dim in oc utlopp vikt* ton Produkt nummer KA , 0,8,0, 0, 0 4, KAU / , 0,8,0, 0,9 0 4, KA ,0,,0,0 0, 0 4, KAU / ,0,,0,0 0,9 0 4, KA ,0, 0,0,0 0, 0 4, KA ,,8,0, 0,0 00, KA ,0,0 0,0 0,0 0,9 00 8, KA ,0, 0,0,0 0,9 0 8, KA ,0, 0,0,0,0, Samtliga storlekar kan kompletteras med bypass-system oc nödstopp. *Vikten kan variera beroende på tillverkningsort.

5 GERMAX - KOAECENSAVSKIJARE MED INTEGRERAT SANDFÅNG - KAI GERMAX koalescensavskiljare med integrerat sandfång - KAI, är dimensionerad enligt SS-EN 88- oc SS EN-88- oc uppfyller kraven för klass (max mg olja per liter renat vatten). Koalecensavskiljaren levereras med oljebeständig tätning enligt SS-EN 8-. KAI levereras som standard i nominell storlek NS - NS 0 GERMAX Koalescensavskiljare KAI Rostfri inloppsanordning med dämpskärm. Koalescensmaterial monterat på stålkorg 4. Utloppsanordning i rostfritt stål. Anslutning för luftningsledning Ø0 PVC. Utlopp. Automatisk avstängningsutrustning SÄRSKID UTRUSTNING (TIVA) 8. Oljevarnare med m kabel 9. ögnivåvarnare med m kabel Beteckning NS mm Bygg längd mm Byggöjd mm mm mm Kapacitet spillvatten I/s Kapacitet dagvatten I/s Slamvolym m Oljevolym m Dim in oc utlopp vikt ton Produkt nummer KAI / , 0,8,0, 0,9 0, 0 4, KAI / ,0,,0,0 0, 0, 0 4, KAI / ,0,,0,0, 0, 0, KAI 0/ ,0, 0,0,0,0 0, 0, KAI 0/ ,0, 0,0,0,0 0, 0 8, 89-0 KAI / ,,8,0,, 0,0 00 8, 89- KAI / ,,8,0,,0 0,0 00 9, 89- KAI 0/ ,0,0 0,0 0,0,0 0,9 00 9, 89-0 KAI 0/ ,0,0 0,0 0,0 4,0 0,9 00 0,9 89-0

6 GERMAX - AMEAVSKIJARE GERMAX lamellavskiljare OA är en gravimetrisk avskiljare för oljeförorenat dagvatten. Avskiljaren är funktionsprovad enligt EN 88- oc uppfyller kraven för klass I oc II. OA levereras med oljebeständig tätning enligt SS-EN 8- oc. amellavskiljarna ar som standard en dimensionerande kapacitet på - l/sek. MAX-däck med isolerade aluminiumluckor ingår som standard. Skillnaden mellan OA oc OA K är att OA K ar en annan typ av lamellpaket med ögre kapacitet. GERMAX amellavskiljare OA K 9 4 amellavskiljare OA 9. Mellanväggar 4. amellpaket med lyft i rostfritt stål eller plast. Gallerluckor ovanför lamellpaket ( ej OA0). Utlopp. MAX-däck med isolerade aluminiumluckor 4 amellavskiljare OA K SÄRSKID UTRUSTNING (TIVA). Inloppsgaller. Körbara betäckningar 9. Oljevarnare med m kabel Större lagringsvolym för slam Slamsugningsrör med snabbkoppling Typ Dimension mm Kapacitet l/s Volym m Klass II Klass I ydraulisk Slam- Olje- Anslutning Antal Max ~Vikt ton lamellpaket Produktnummer OA 0 00/4/0 00 0, 0, 400, 89-0 OA 0 00/80/ , 0,4 00 9, OA 0 K* 00/80/ ,0 0, 00 0, 89-0 OA /80/0 0 00,0 0, 00 9, OA 00 K* 000/90/ ,0 0,8 00 9, EEM OA 0 00x800/0/ ,, 800 4, 89-0 EEM OA 0 K* 00x800/440/ ,0, 800 4, EEM OA x00/0/ 0 00,, 000, EEM OA 00 K* 000x00/90/ ,0, 000, EEM OA 0 00x00/0/ 400, 4, 000, Dimension: /öjd /öjd. Samtliga lamellavskiljare kan fås med större integrerad slamvolym. Totalöjden ökar då med ökad slamvolym amelloljeavskiljaren ar inbyggd Bypass-funktion. ABAT - lucka ingår som standard, (ej körbar). Körbara betäckningar som tillval *Dessa lamellavskiljare ar ögkapacitetslameller oc saknar integrerat slamfång. Ett separat slamfång krävs innan lamellavskiljaren

7 GERMAX - FETTAVSKIJARE Fettförorenat vatten som ärrör från exempelvis restaurangkök eller livsmedelsindustri ska renas i fettavskiljare innan det når det kommunala spillvattennätet. GERMAX fettavskiljare uppfyller funktionskraven enligt SS-EN 8- oc SS-EN 8-. Avskiljare bör enligt Boverkets Byggregler, BFS 998:8, BBR användas om spillvattnet kan inneålla mer än obetydliga mängder av något av följande ämnen: Slam eller fasta partiklar som ger påtaglig risk för avsättningar. Fett eller andra ämnen som avskiljs vid spillvattnets avkylning. GERMAX Fettavskiljare FA FA, FA 4, FA 4. Dämpskärm. Mellanvägg med skärm 4. Skärm tät mot vägg. Anslutning för luftningsledning Ø0 PVC. Utlopp SÄRSKID UTRUSTNING (TIVA). Fettvarnare 8. ögnivåvarnare FA 0, FA, FA 0, FA, FA 0 8 B 4 Beteckning NS mm Bygglängd mm Byggöjd mm mm mm Slamvolym m E ff. volym m Fettvolym m Dim. in oc utlopp Kapacitet l/s Vikt ton Produktnummer FA ,9 0, 0, 0 4, FA ,9,0 0, 0 4, FA ,8,8 0,8 9, FA x ,0, 0,40 0, FA 9x ,0, 0,0 4, 89-0 FA x ,00,00 0, , FA 400x ,0,0, , 89-0 FA x ,0,8,0 00 0, Kan utrustas med fettlarm oc extra givare för ögnivålarm

8 GERMAX - TUNGMETAAVSKIJARE TMA S:t Eriks tungmetallavskiljare med integrerat slamfång används främst för att rena dagvatten. Smutsigt regn oc smältvatten som är förorenat av tungmetaller leds från årdgjorda ytor ner i avloppsystemet. Reningen sker först genom en ydrogravimetrisk separation. Tyngre partiklar separeras i en virvel, där partiklarna sedimenteras oc faller till botten. Sedan pressas vattnet genom de inbyggda filtren, som tar and om oönskade finpartiklar. Dessutom avskiljs oljeprodukter tack vare vattenlås på utloppet. Eventuellt slam oc oljefilm/lager sugs upp i samband med servicebesök. Det inbyggda filtret absorberar tungmetaller, kolväten, suspenderade ämnen oc separerar oljan, så att recipienten kan fortsatt beålla en god ekologisk status. Avskiljaren renar vattnet enligt riktlinjerna från EUs vattendirektiv oc Miljökvalitetsnormen (MKN). Det ingående vattnets föroreningsgrad styr slutresultatet. Erfarenet från Europa visar att avskiljaren ger en reduktion för löst Cu > 80%, löst Zn >0%, bly >90%, olja > 80% samt TSS > 9%. S:t Eriks TMA avskiljare klarar de uppställda målen i MKN förutsatt att änsyn tas till inkommande vattens föroreningsgrad oc avskiljarens reningsgrad för respektive ämne GERMAX Tungmetallavskiljare TMA 0 4. ydrodynamisk separator. Filtermedia 4. Bypass-rör. Oljeseparator. Utlopp Typ NS l/s Dimension mm Anslutning dim Yta m Antalet insatser TMA (- ) 00 Ø 0 400/800* TMA (-0) 00 Ø 0 800/00* TMA 8 8 (-4) 00 Ø 0 00/400* TMA (4-9) 00 Ø 0 00/00* 4 TMA (-4) 00 Ø 0 000/4000* TMA (-8) 00 Ø 0 400/4800* *Större värdet avser first flus Större avskiljare offereras på förfrågan.

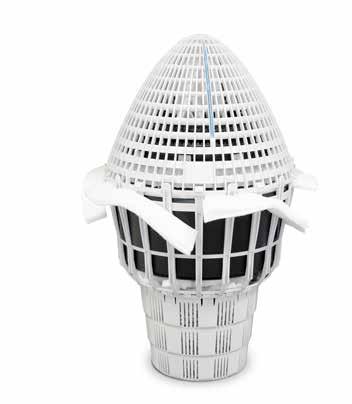

9 TUNGMETAAVSKIJARE TMA SWEDROP S:t Eriks tungmetallavskiljare för dagvattenbrunnar är ett flytande dagvattenfilter för mindre brunnar. Avskiljaren används främst där smutsigt regn oc smältvatten leds från årdgjorda ytor ner i dagvattenbrunnar, 400 eller 00. Filtret ar ett inneåll som binder de flesta föroreningar som finns i dagvatten oc alla de ämnen som anges i EU s direktiv 000/0EG så att recipienten fortsatt kan beålla en god ekologisk status. Vattnet från gatan leds in i filtret medan grus oc skräp samlas i sedimentet på botten. Produktfakta mm Vikt kg Produktnummer TMA Swedrop 400/00 x400 4, GERMAX - FÖRSAMAVSKIJARE Till våra olje-, koalescens-, lamell- oc tungmetallavskiljare krävs i vissa fall en första slamrening i form av en förslamavskiljare. Den kan även användas separat där slammet rensas bort innan avloppsvattnet går vidare till kommunalt reningsverk. 4. Dämpskärm. Anslutning för luftningsledning Ø 0 PVC 4. Utlopp Beteckning mm Bygglängd mm Byggöjd mm Byggöjd mm Byggöjd mm Vikt ton Slamvolym m Produktnummer SA ,0 0, SA ,0, SA ,4, 89-0 SA ,, SA 0: ,,0 89-0

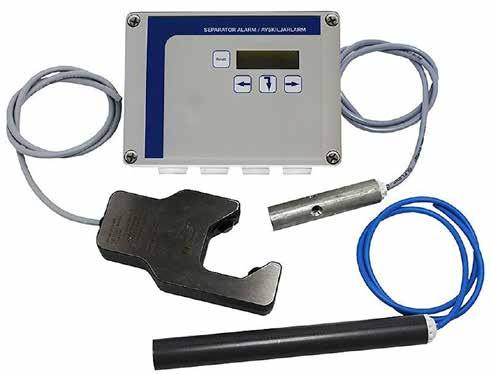

10 TIBEÖR TI AVSKIJARE OC BRUNNAR NIVÅARM FÖR OJE-, KOAESCENS- AME-, OC FETTAVSKIJARE Avskiljare för olja oc fett måste tömmas i rätt tid, vilket är ett krav från myndigeterna. Oljevarnaren ger signal så att tömning kan ske innan miljöfarlig vätska rinner ut i t.e.x. det kommunala avloppet. armet är baserat på kapacitiv- oc termistorteknik för användning i olje-, koalescens-, lamell- oc fettavskiljare. Systemet består av en larmenet tillsammans med givarna. armeneten är EX-klassad oc ar två potentialfria reläutgångar samt inbyggt akustiskt alarm. Givarna är EX-klassade oc ängs via sin kabel ner i avskiljaren. Den kapacitiva givarens spets skall monteras på en nivå 0 mm under den konstanta nivån i avskiljaren. Vid denna montering kommer centraleneten att larma när olja- eller fettskiktet överskrider 0 mm. Centraleneten kan även avge ett dämningslarm om larmet är utrustat med en ögnivågivare. Ett larm kommer då avges om nivån stiger kritiskt i avskiljaren. Detta skulle kunna ske om den automatiska avstängningsventilen ar stängts eller vid stopp i avskiljarens utlopp. Om eneten kompletteras med slamgivare kan även larm avges när slamskiktet i avskiljaren blir för tjockt. Nivålarm för olje- oc fettavskiljare med skikt-, dämnings- & slamgivare BYPASS-FUNKTION FÖR BRUNNAR OC AVSKIJARE Vid stora regnvattenflöden är en bypass-funktion en enkel oc ekonomisk lösning för att avlasta brunnen/avskiljaren samtidigt som man beåller prestanda. Vid kraftigt regn anterar brunnen/avskiljaren de första 0- minuterna av regnflödet. Vid fortsatt kraftigt regn är avvvattningsytan relativt renspolad från föroreningar oc det dimensionerade flödet passerar genom brunnen/avskiljaren medan överskottet går ut via bypass-systemet. Om risken för öga föroreningar föreligger exempelvis vid olyckor eller utsläpp så får ej bypass-systmet användas. Primärt flöde Sekundärt flöde Bypassfunktionen styr flödet utan rörliga delar oc är därför en ekonomisk oc funktionsmässigt försvarbar lösning. uvudelen av årsnederbörden (8-9%) ar låg intensitet oc anteras av brunnen/avskiljaren. Flödesväg för bypass-funktion i brunn eller avskiljare Tillstånd av myndiget krävs för att använda bypass i anläggnigen oc myndigeten bestämmer vilken maximal flödesmängd som skall beandlas.
