1 Sverige kan! Staffan Ivarsson E.ON Gas AB

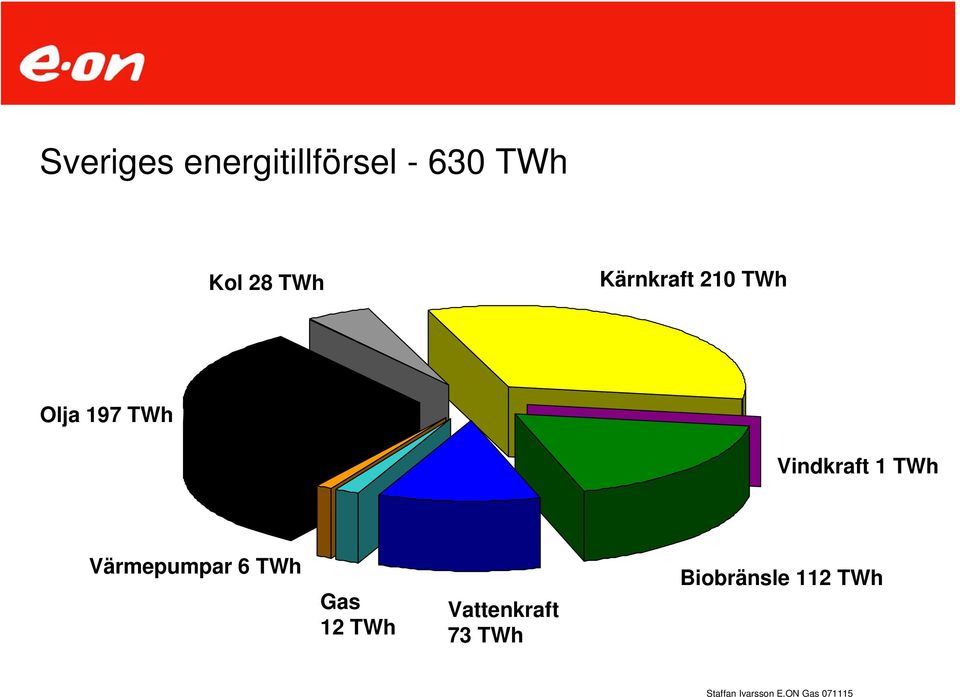

2 Sveriges energitillförsel TWh Kol 28 TWh Kärnkraft 210 TWh Olja 197 TWh Vindkraft 1 TWh Värmepumpar 6 TWh Gas 12 TWh Vattenkraft 73 TWh Biobränsle 112 TWh

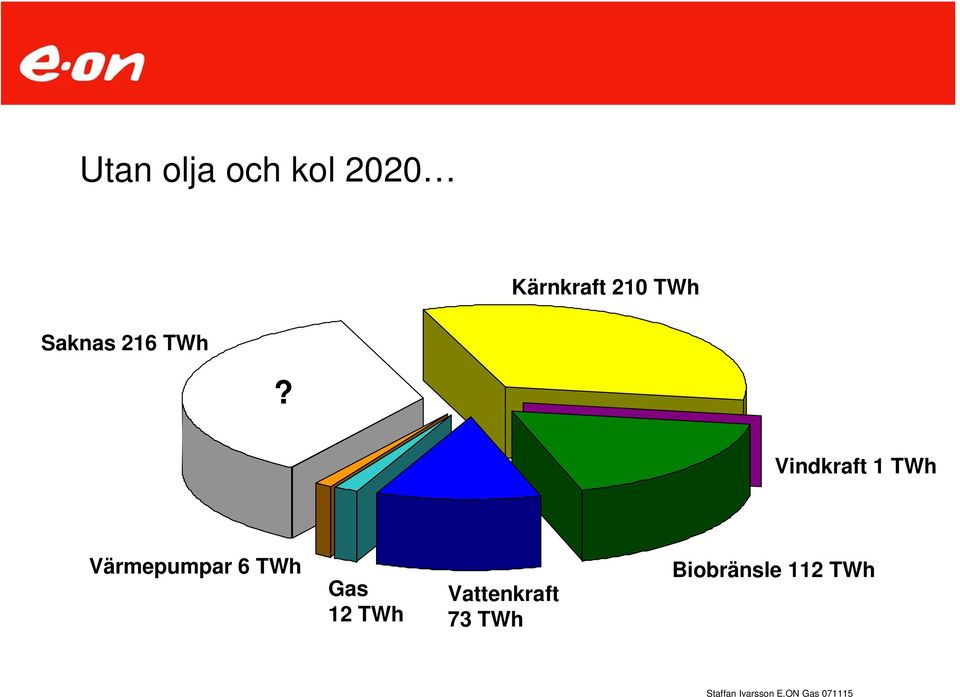

3 Utan olja och kol 2020 Kärnkraft 210 TWh Saknas 216 TWh? Vindkraft 1 TWh Värmepumpar 6 TWh Gas 12 TWh Vattenkraft 73 TWh Biobränsle 112 TWh

4 En lösning är att natur- och biogas står för 40 TWh år 2020 Kärnkraft 240 TWh Vindkraft 7 TWh Sparat 35 TWh? Biobränslen 200 TWh 30 TWh saknas Värmepumpar 6 TWh Gas 40 TWh Vattenkraft 73 TWh

5 Naturgas och biogas i dag - vätgas i morgon. Förgasning Rötning

6 13 miljoner ton koldioxid!

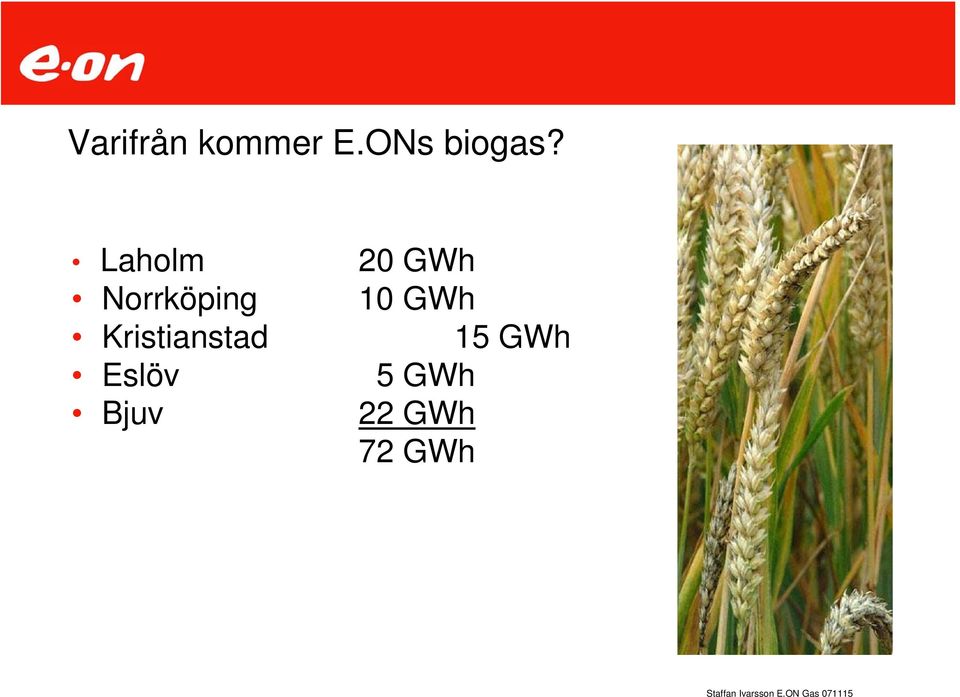

7 Varifrån kommer E.ONs biogas? Laholm Norrköping Kristianstad Eslöv Bjuv 20 GWh 10 GWh 15 GWh 5 GWh 22 GWh 72 GWh

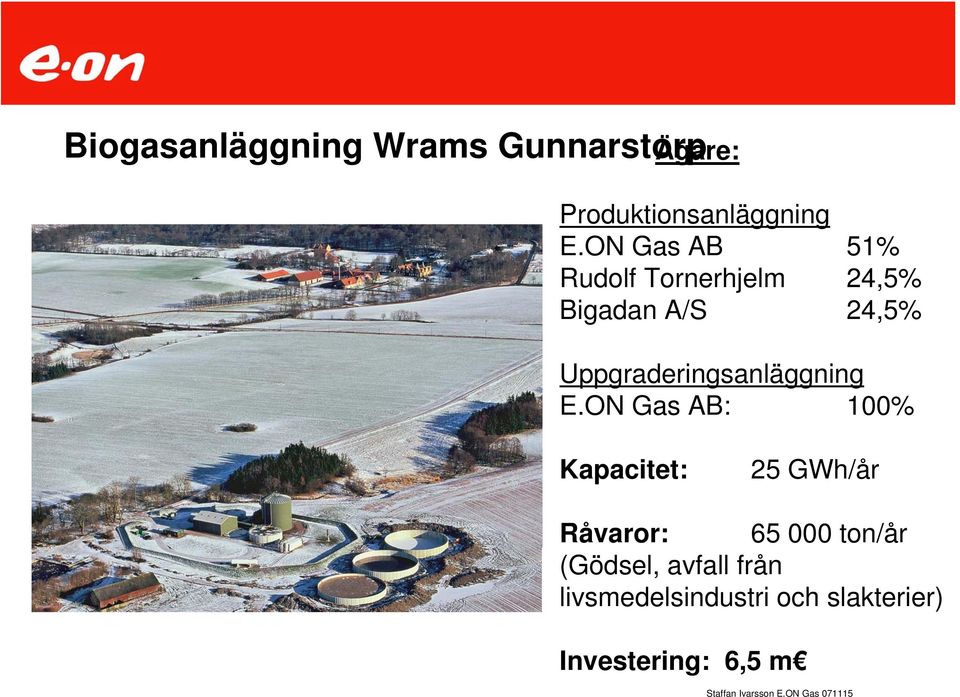

8 Biogasanläggning Wrams Gunnarstorp Ägare: Produktionsanläggning E.ON Gas AB 51% Rudolf Tornerhjelm 24,5% Bigadan A/S 24,5% Uppgraderingsanläggning E.ON Gas AB: 100% Kapacitet: 25 GWh/år Råvaror: ton/år (Gödsel, avfall från livsmedelsindustri och slakterier) Investering: 6,5 m

9 Planerade/pågående projekt Malmö Hamn KLIMP-bidrag beviljat 300 GWh Malmö Sjölunda 25 GWh Ingår i CIVITAS EU-projekt Falkenberg 37 GWh Gemensamt bolag E.ON, kommunen och Ge-Kå:s. KLIMP-bidrag beviljat Ystad LIP-bidrag beviljat 12 GWh

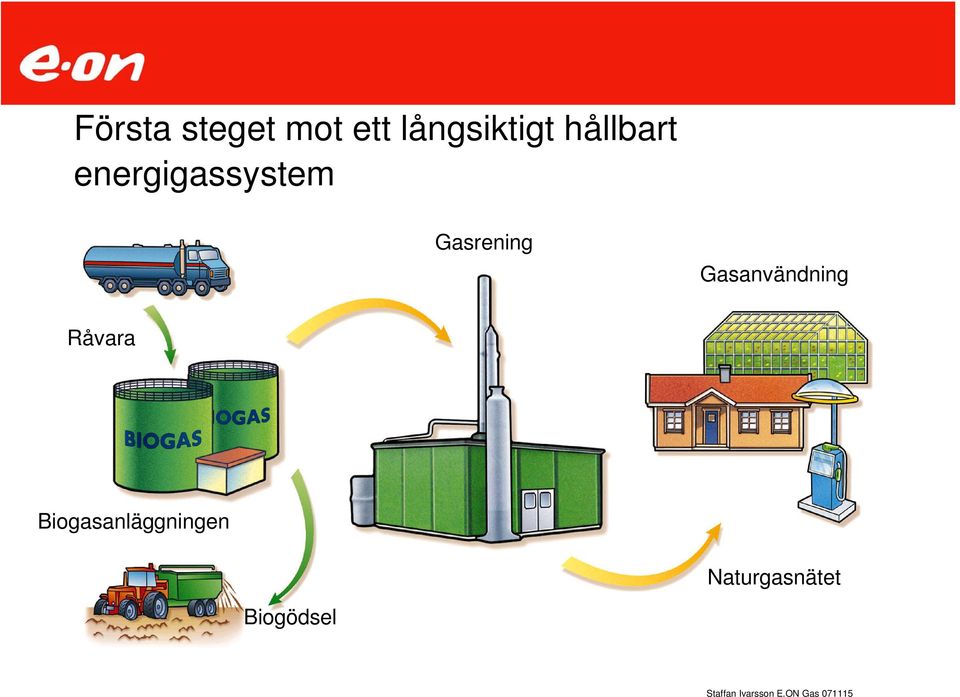

10 Första steget mot ett långsiktigt hållbart energigassystem Gasrening Gasanvändning Råvara Biogasanläggningen Naturgasnätet Biogödsel

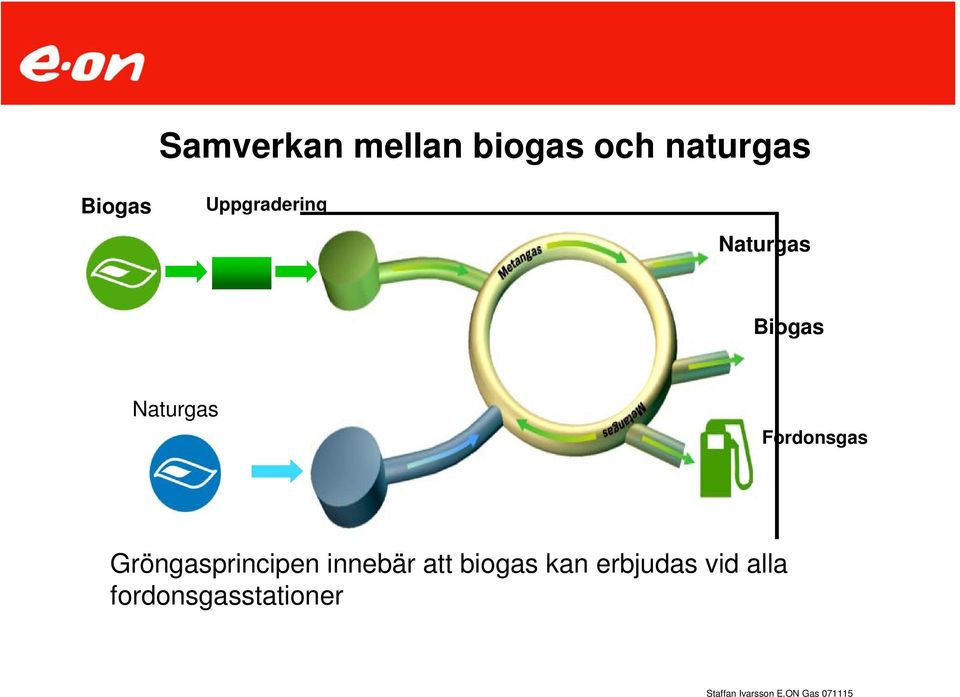

11 Samverkan mellan biogas och naturgas Biogas Uppgradering Naturgas Biogas Naturgas Fordonsgas Gröngasprincipen innebär att biogas kan erbjudas vid alla fordonsgasstationer

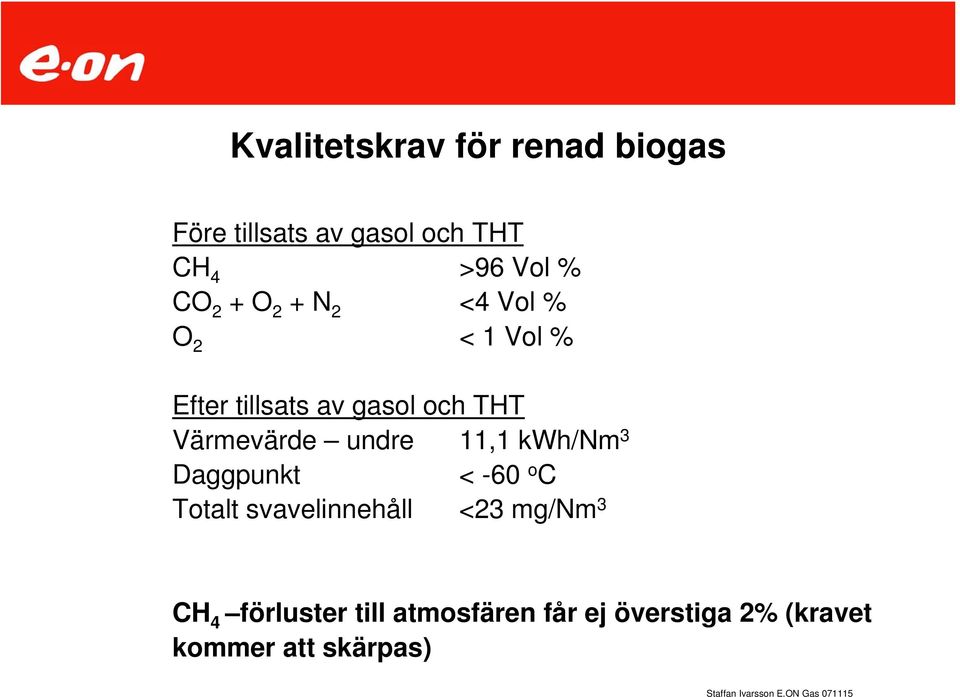

12 Kvalitetskrav för renad biogas Före tillsats av gasol och THT CH 4 >96 Vol % CO 2 + O 2 + N 2 <4 Vol % O 2 < 1 Vol % Efter tillsats av gasol och THT Värmevärde undre 11,1 kwh/nm 3 Daggpunkt < -60 o C Totalt svavelinnehåll <23 mg/nm 3 CH 4 förluster till atmosfären får ej överstiga 2% (kravet kommer att skärpas)

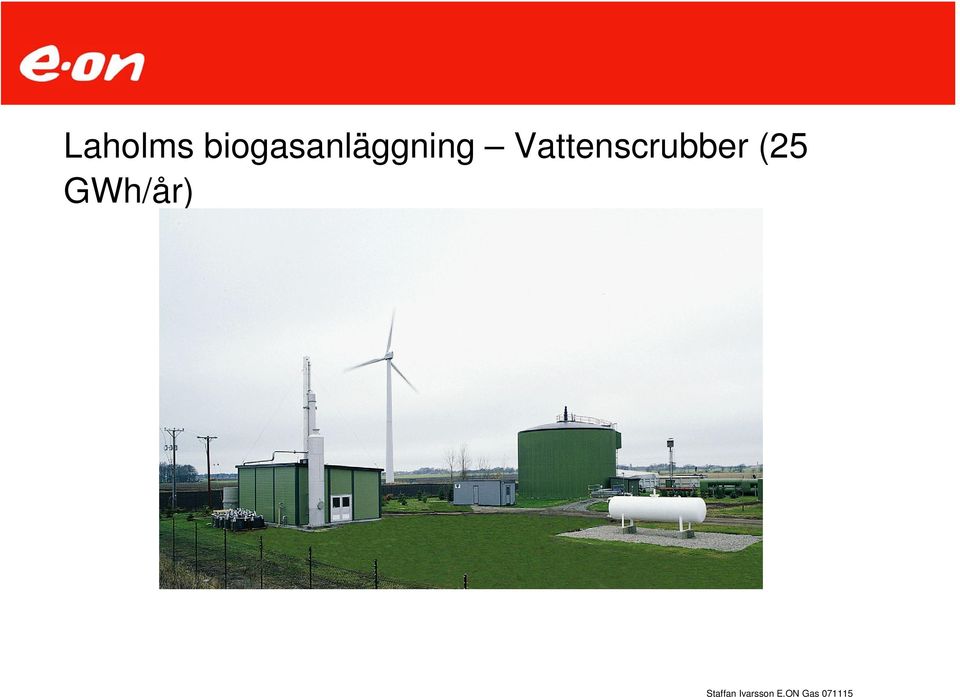

13 Laholms biogasanläggning Vattenscrubber (25 GWh/år)

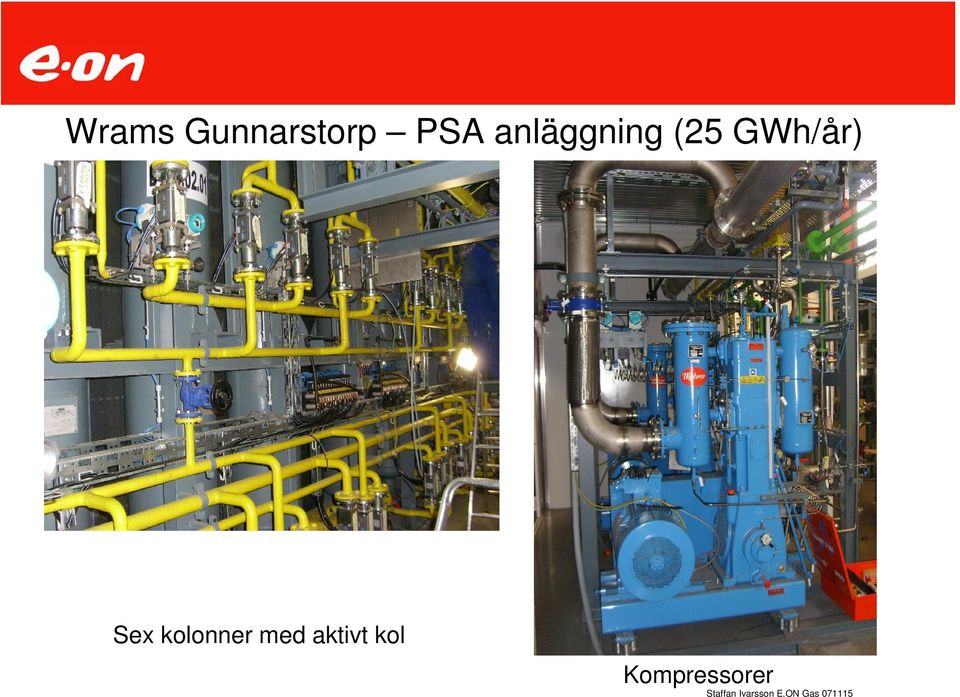

14 Wrams Gunnarstorp PSA anläggning (25 GWh/år) Sex kolonner med aktivt kol Kompressorer

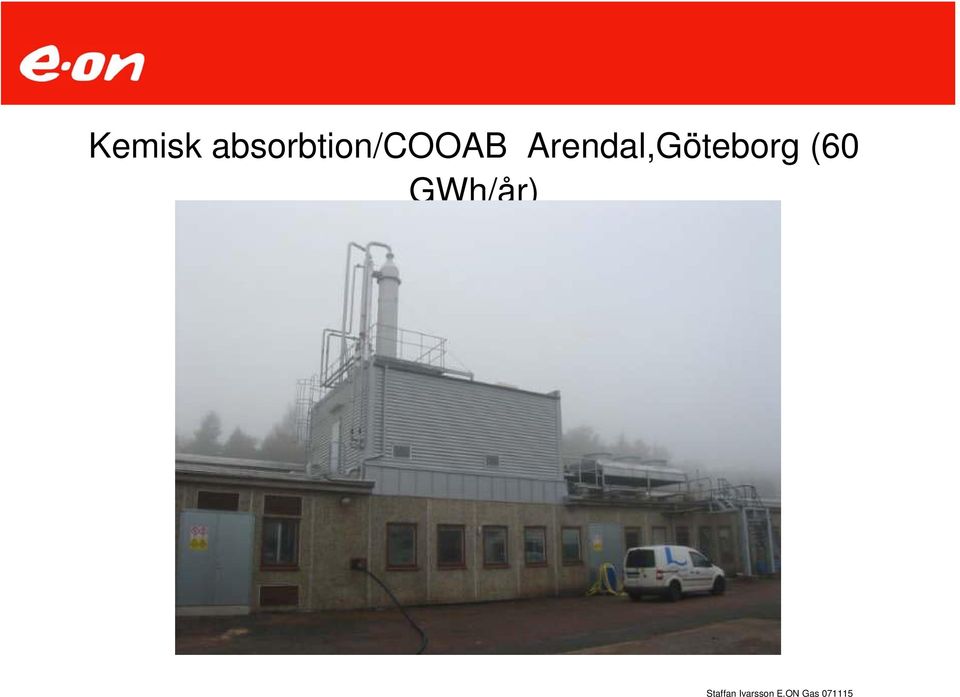

15 Kemisk absorbtion/cooab Arendal,Göteborg (60 GWh/år)

16 Reningstekniker under utveckling Kryoteknik Kylning och destillering Membranteknik Ekologisk lunga Enzymer

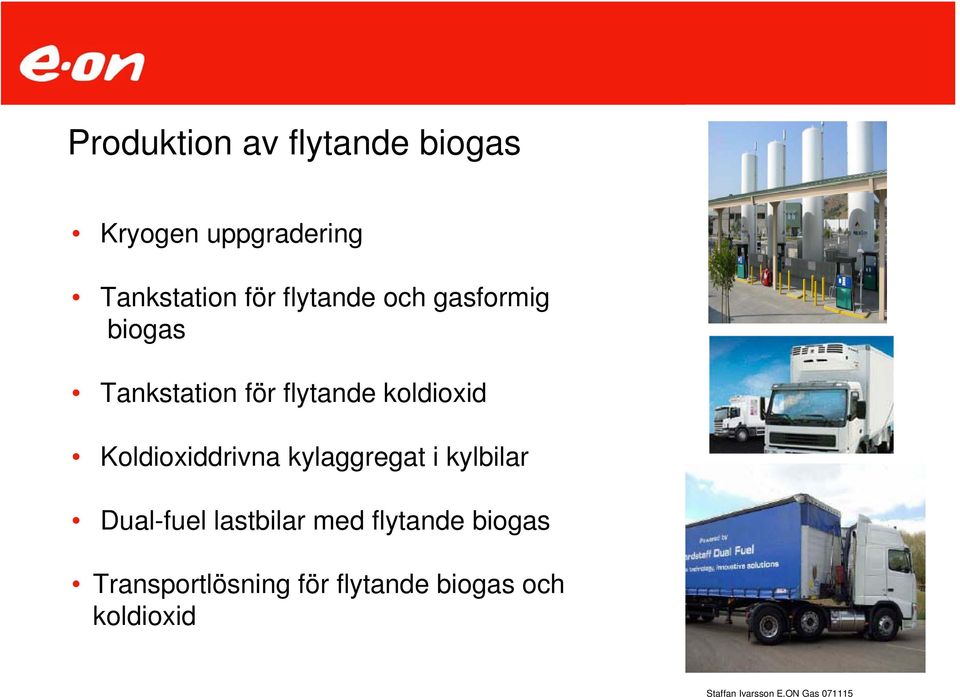

17 Produktion av flytande biogas Kryogen uppgradering Tankstation för flytande och gasformig biogas Tankstation för flytande koldioxid Koldioxiddrivna kylaggregat i kylbilar Dual-fuel lastbilar med flytande biogas Transportlösning för flytande biogas och koldioxid

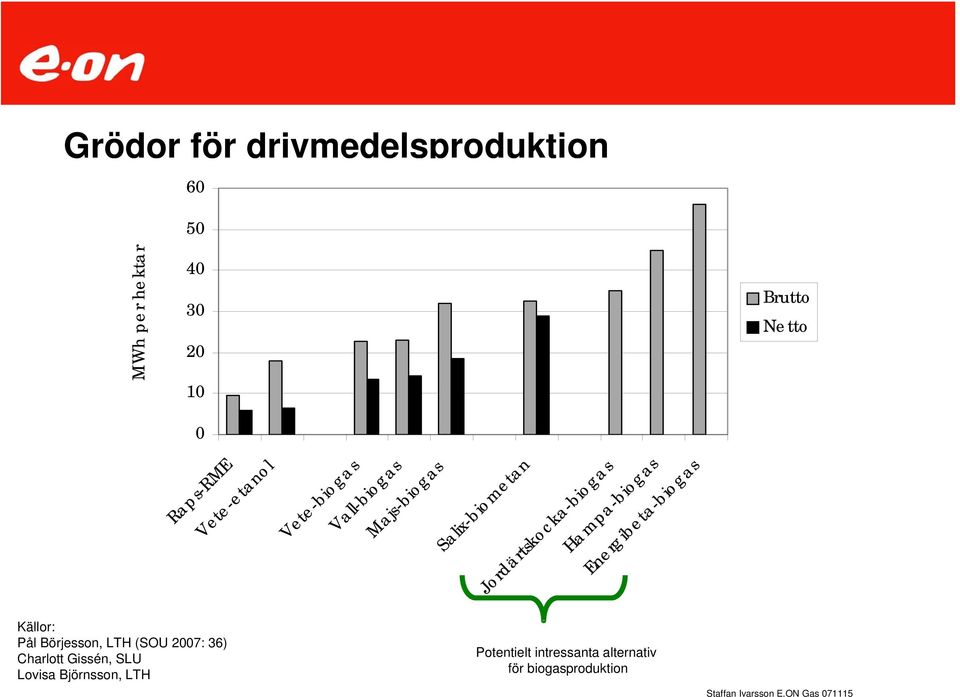

18 Grödor för drivmedelsproduktion Brutto Netto MWh per hektar Raps-RME Vete-etanol Vete-biogas Vall-biogas Majs-biogas Salix-biometan Jordärtskocka-biogas Hampa-biogas Energibeta-biogas Källor: Pål Börjesson, LTH (SOU 2007: 36) Charlott Gissén, SLU Lovisa Björnsson, LTH Potentielt intressanta alternativ för biogasproduktion

19 Biomethan most efficient in traffic pro hectar (Der Spiegel 16/2006)

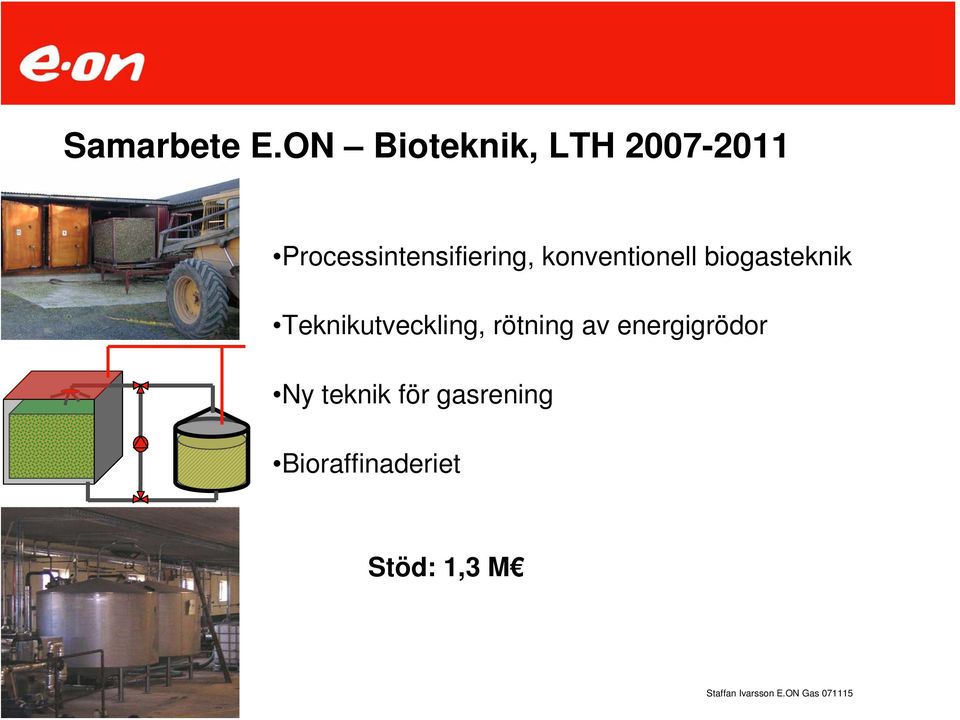

20 Samarbete E.ON Bioteknik, LTH Processintensifiering, konventionell biogasteknik Teknikutveckling, rötning av energigrödor Ny teknik för gasrening Bioraffinaderiet Stöd: 1,3 M

21

22 Nyckeltal fordonsgas fordon i Sverige 2006, 46% ökning Total fordonsgasförsäljning ,9 Mm 3 54% biogasandel i CNG % ökning av biogasförsäljningen 2006 Första halvåret 2007 ökad biogasförsälning med 38%

23 Levererad mängd fordonsgas i Sverige Volym i knm naturgas biogas totalt År Källa: Svenska Gasföreningen

24 Här kan du tanka fordonsgas idag Västerås (1) Örebro (1) Eskilstuna (1) Uppsala (1) Arlanda (1) Stockholm (11) Lidköping(1) Motala (1) Tankstationer norrut Vänersborg (1) Skövde (1) Norrköping Nyköping (1) Uddevalla (1) Trollhättan (1) Boden Skara(1) (3) Lilla Edet (1) Linköping (5) Falköping(1 Stenungsund (1) Mjölby (1) Kungälv (1) Alingsås (1) ) Östersund Partille (1) Göteborg (10) Mölndal (1) Mariestad (1) Lerum (1) ) Jönköping (1) Borås (1) Kungsbacka (1) Gnosjö (1) Varberg (1) Gislaved (1) Falkenberg (1) Katrineholm (1) Halmstad (1) Laholm (1) Höganäs (1) Ängelholm (1) Helsingborg (3) Åstorp (1) Landskrona (1) Eslöv (1) Lund (2) Malmö (4) Trelleborg (1) Kristianstad (2) Kalmar (1) Olofström (1) Hässleholm(1) Ystad (1)

25 Principskiss för en tankstation ansluten till biogasproduktion gaslager dispenser biogasnät kompressorstation biogasproduktion & reningsanläggning tankningsplats för bussar

26 Planerade utbyggnader Naturvårdsverket har 145 miljoner kronor att fördela för åren 2006 och De nu beviljade bidragen gäller tankställen i sexton län och 47 kommuner, vilket innebär 56 nya tankstationer från Ystad i söder till Luleå i norr. E.ONs utbyggnader i Skåne; Ystad 25 maj 2007 Karlshamn 2008 Trelleborg 13 september 2007 Svedala 2008 Hässleholm 6 oktober 2007 Tomelilla 2008 Båstad hösten 2007 Hyltebruk 2008 Åstorp hösten 2007 Åhus 2008 Värnamo stationer under 2009 Falkenberg 2008

27 Gasfordon i Sverige

28 Antal gasfordon i Sverige Antal Tunga Bussar Personbilar Totalt ÅÅr Källa: Svenska Gasföreningen

29 Prisjämförelse Bensin - Fordonsgas Förbrukningsmönster Volvo V70 (manuell). Blandad körning per mil, prisläge oktober 2007 Bensinförbrukning 0,91 liter á 11,69 kr/l 10,64 kr/mil Naturgasförbrukning 0,72 m 3 á 9,49 kr/m 3 6,83 kr/mil Du sparar 3,81 kr/mil

30 Vägen till vätgassamhället Naturgas & Biogas Vätgas

31 Toyota Prius Hydrogen

32 Tack för visat intresse!
