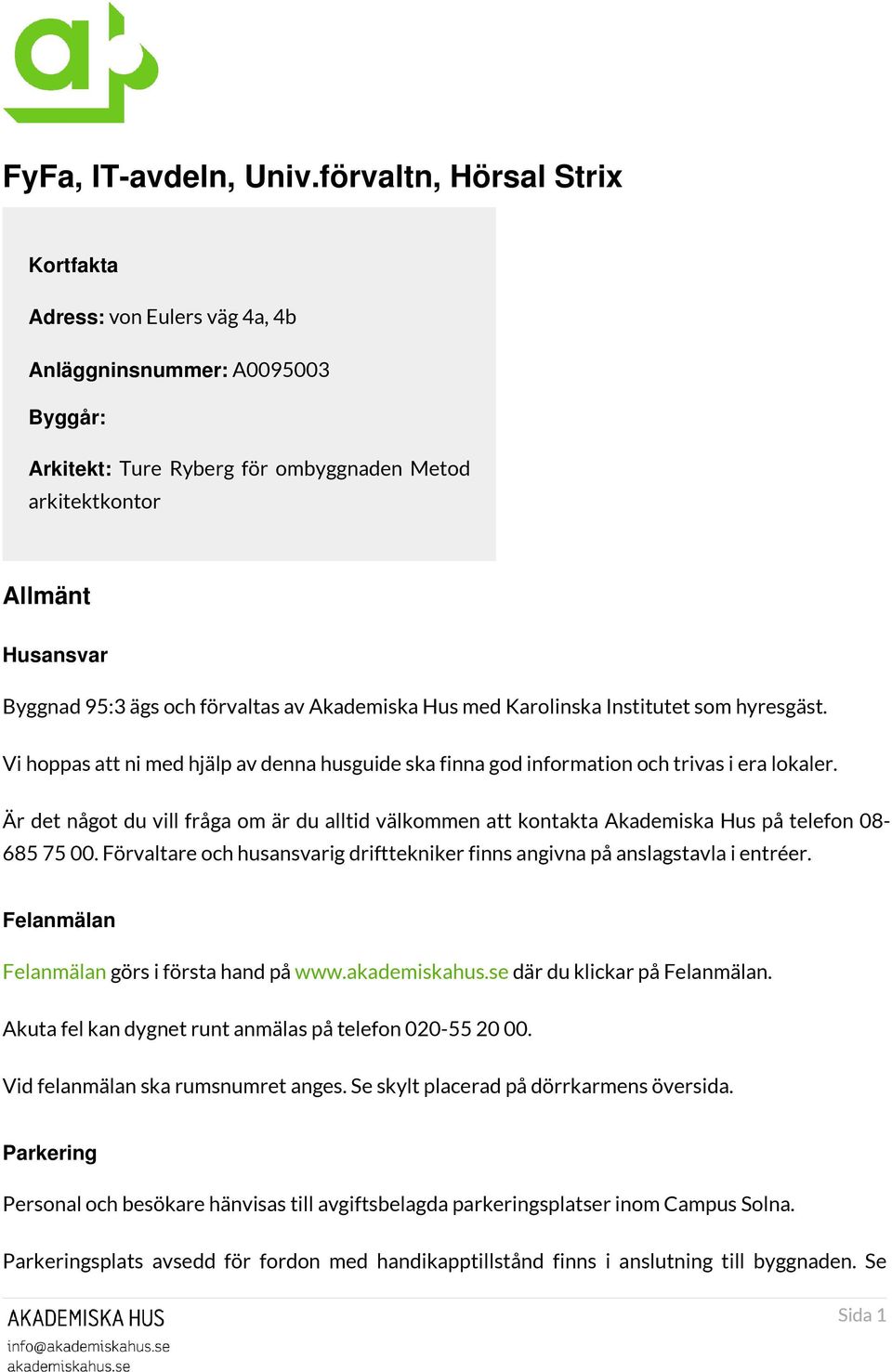

1 FyFa, IT-avdeln, Univ.förvaltn, Hörsal Strix Kortfakta Adress: von Eulers väg 4a, 4b Anläggninsnummer: A Byggår: Arkitekt: Ture Ryberg för ombyggnaden Metod arkitektkontor Allmänt Husansvar Byggnad 95:3 ägs och förvaltas av Akademiska Hus med Karolinska Institutet som hyresgäst. Vi hoppas att ni med hjälp av denna husguide ska finna god information och trivas i era lokaler. Är det något du vill fråga om är du alltid välkommen att kontakta Akademiska Hus på telefon Förvaltare och husansvarig drifttekniker finns angivna på anslagstavla i entréer. Felanmälan Felanmälan görs i första hand på där du klickar på Felanmälan. Akuta fel kan dygnet runt anmälas på telefon Vid felanmälan ska rumsnumret anges. Se skylt placerad på dörrkarmens översida. Parkering Personal och besökare hänvisas till avgiftsbelagda parkeringsplatser inom Campus Solna. Parkeringsplats avsedd för fordon med handikapptillstånd finns i anslutning till byggnaden. Se Sida 1

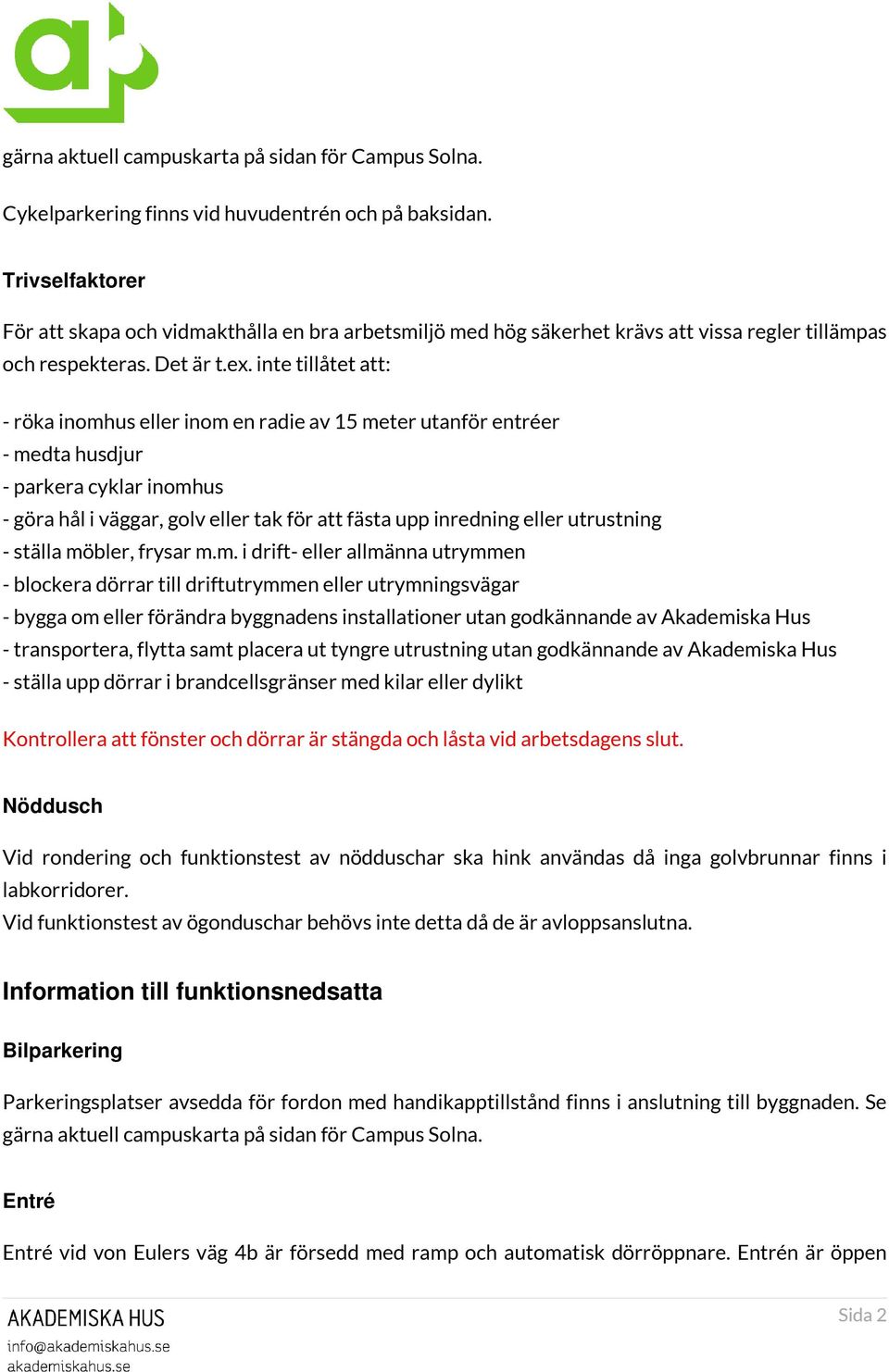

2 gärna aktuell campuskarta på sidan för Campus Solna. Cykelparkering finns vid huvudentrén och på baksidan. Trivselfaktorer För att skapa och vidmakthålla en bra arbetsmiljö med hög säkerhet krävs att vissa regler tillämpas och respekteras. Det är t.ex. inte tillåtet att: - röka inomhus eller inom en radie av 15 meter utanför entréer - medta husdjur - parkera cyklar inomhus - göra hål i väggar, golv eller tak för att fästa upp inredning eller utrustning - ställa möbler, frysar m.m. i drift- eller allmänna utrymmen - blockera dörrar till driftutrymmen eller utrymningsvägar - bygga om eller förändra byggnadens installationer utan godkännande av Akademiska Hus - transportera, flytta samt placera ut tyngre utrustning utan godkännande av Akademiska Hus - ställa upp dörrar i brandcellsgränser med kilar eller dylikt Kontrollera att fönster och dörrar är stängda och låsta vid arbetsdagens slut. Nöddusch Vid rondering och funktionstest av nödduschar ska hink användas då inga golvbrunnar finns i labkorridorer. Vid funktionstest av ögonduschar behövs inte detta då de är avloppsanslutna. Information till funktionsnedsatta Bilparkering Parkeringsplatser avsedda för fordon med handikapptillstånd finns i anslutning till byggnaden. Se gärna aktuell campuskarta på sidan för Campus Solna. Entré Entré vid von Eulers väg 4b är försedd med ramp och automatisk dörröppnare. Entrén är öppen Sida 2

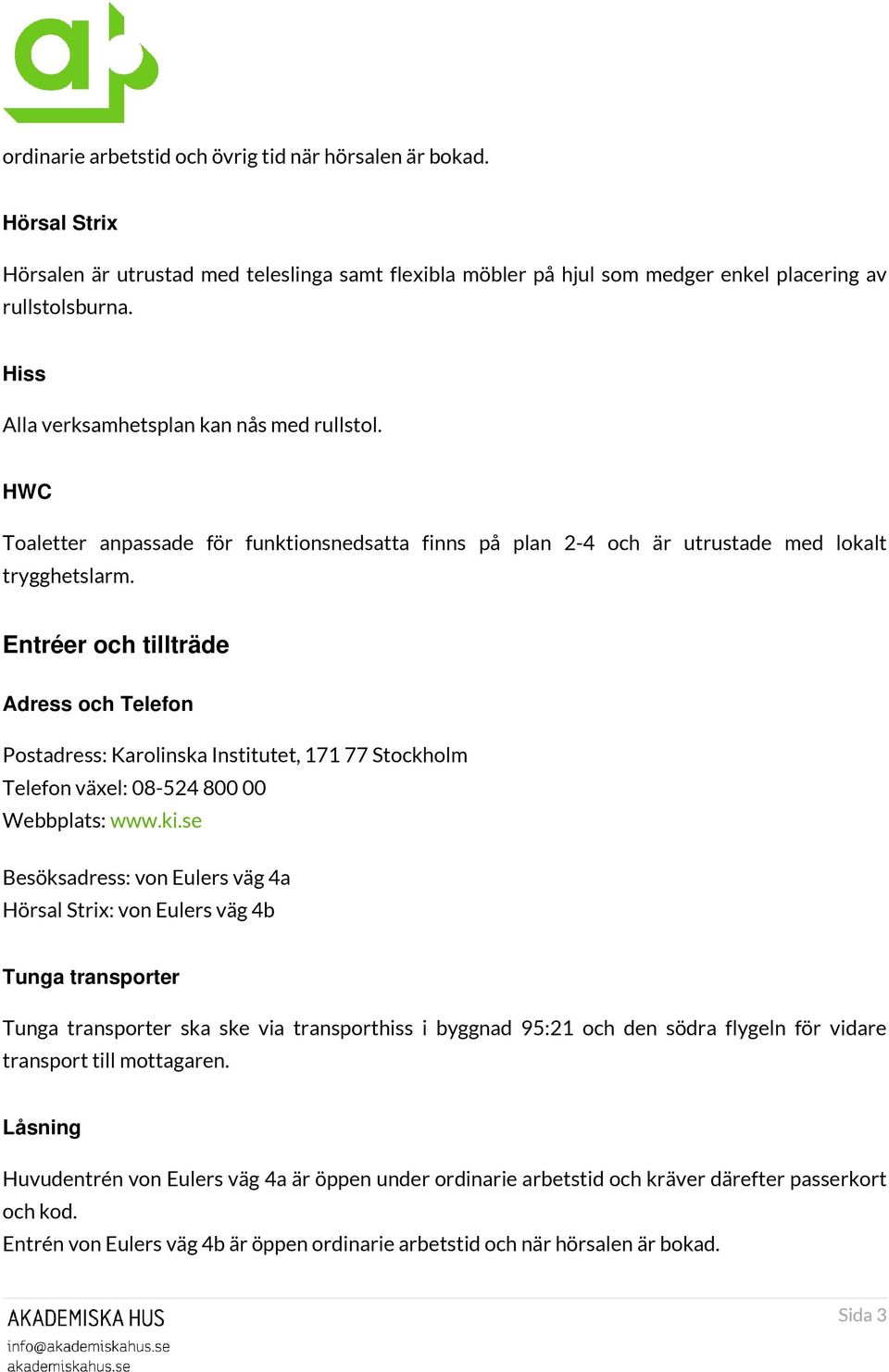

3 ordinarie arbetstid och övrig tid när hörsalen är bokad. Hörsal Strix Hörsalen är utrustad med teleslinga samt flexibla möbler på hjul som medger enkel placering av rullstolsburna. Hiss Alla verksamhetsplan kan nås med rullstol. HWC Toaletter anpassade för funktionsnedsatta finns på plan 2-4 och är utrustade med lokalt trygghetslarm. Entréer och tillträde Adress och Telefon Postadress: Karolinska Institutet, Stockholm Telefon växel: Webbplats: Besöksadress: von Eulers väg 4a Hörsal Strix: von Eulers väg 4b Tunga transporter Tunga transporter ska ske via transporthiss i byggnad 95:21 och den södra flygeln för vidare transport till mottagaren. Låsning Huvudentrén von Eulers väg 4a är öppen under ordinarie arbetstid och kräver därefter passerkort och kod. Entrén von Eulers väg 4b är öppen ordinarie arbetstid och när hörsalen är bokad. Sida 3

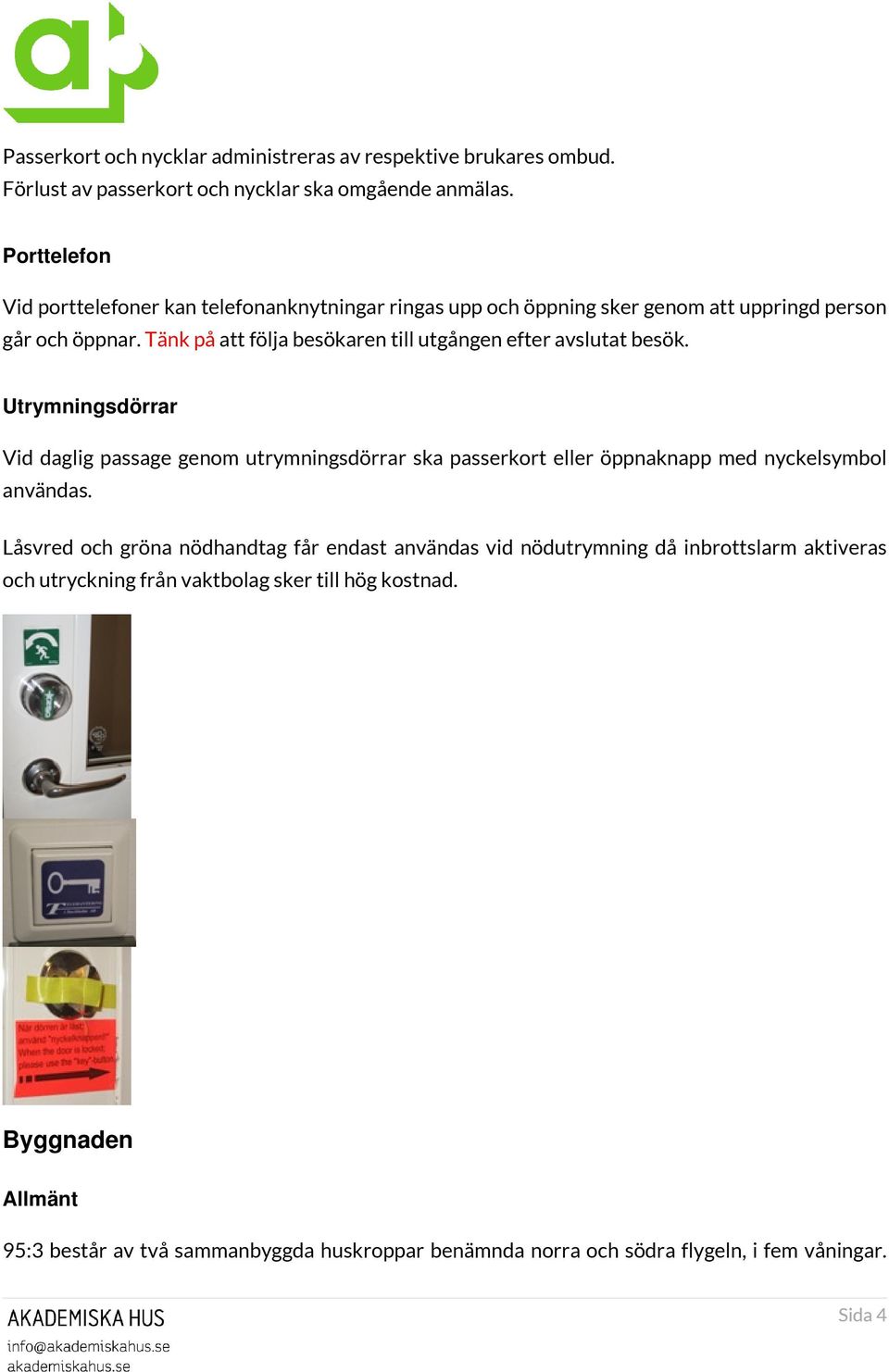

4 Passerkort och nycklar administreras av respektive brukares ombud. Förlust av passerkort och nycklar ska omgående anmälas. Porttelefon Vid porttelefoner kan telefonanknytningar ringas upp och öppning sker genom att uppringd person går och öppnar. Tänk på att följa besökaren till utgången efter avslutat besök. Utrymningsdörrar Vid daglig passage genom utrymningsdörrar ska passerkort eller öppnaknapp med nyckelsymbol användas. Låsvred och gröna nödhandtag får endast användas vid nödutrymning då inbrottslarm aktiveras och utryckning från vaktbolag sker till hög kostnad. Byggnaden Allmänt 95:3 består av två sammanbyggda huskroppar benämnda norra och södra flygeln, i fem våningar. Sida 4

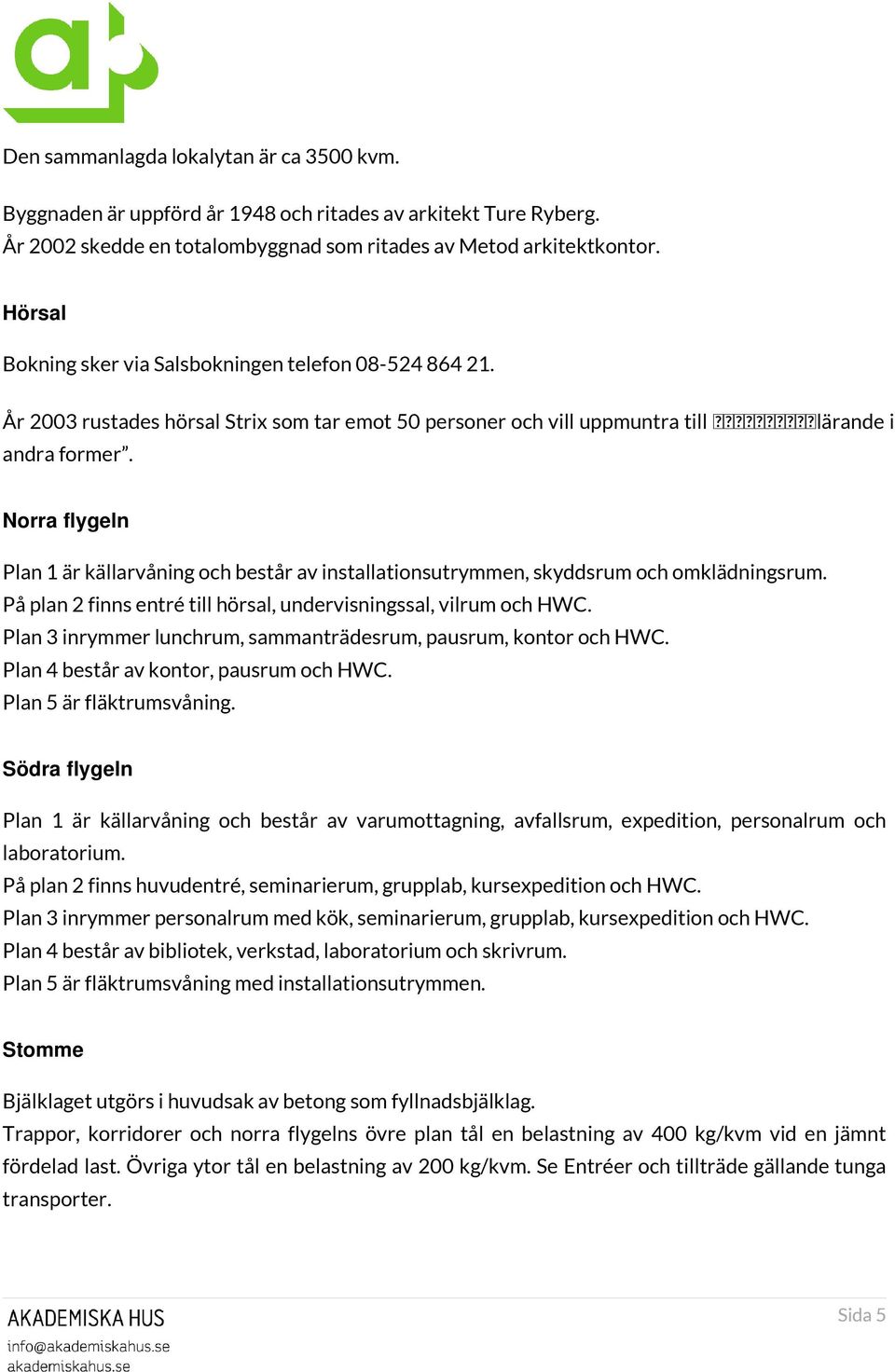

5 Den sammanlagda lokalytan är ca 3500 kvm. Byggnaden är uppförd år 1948 och ritades av arkitekt Ture Ryberg. År 2002 skedde en totalombyggnad som ritades av Metod arkitektkontor. Hörsal Bokning sker via Salsbokningen telefon År 2003 rustades hörsal Strix som tar emot 50 personer och vill uppmuntra till ᴀ 甀 琀 瘀 攀 挀 欀 氀 愀 琀 lärande i andra former. Norra flygeln Plan 1 är källarvåning och består av installationsutrymmen, skyddsrum och omklädningsrum. På plan 2 finns entré till hörsal, undervisningssal, vilrum och HWC. Plan 3 inrymmer lunchrum, sammanträdesrum, pausrum, kontor och HWC. Plan 4 består av kontor, pausrum och HWC. Plan 5 är fläktrumsvåning. Södra flygeln Plan 1 är källarvåning och består av varumottagning, avfallsrum, expedition, personalrum och laboratorium. På plan 2 finns huvudentré, seminarierum, grupplab, kursexpedition och HWC. Plan 3 inrymmer personalrum med kök, seminarierum, grupplab, kursexpedition och HWC. Plan 4 består av bibliotek, verkstad, laboratorium och skrivrum. Plan 5 är fläktrumsvåning med installationsutrymmen. Stomme Bjälklaget utgörs i huvudsak av betong som fyllnadsbjälklag. Trappor, korridorer och norra flygelns övre plan tål en belastning av 400 kg/kvm vid en jämnt fördelad last. Övriga ytor tål en belastning av 200 kg/kvm. Se Entréer och tillträde gällande tunga transporter. Sida 5

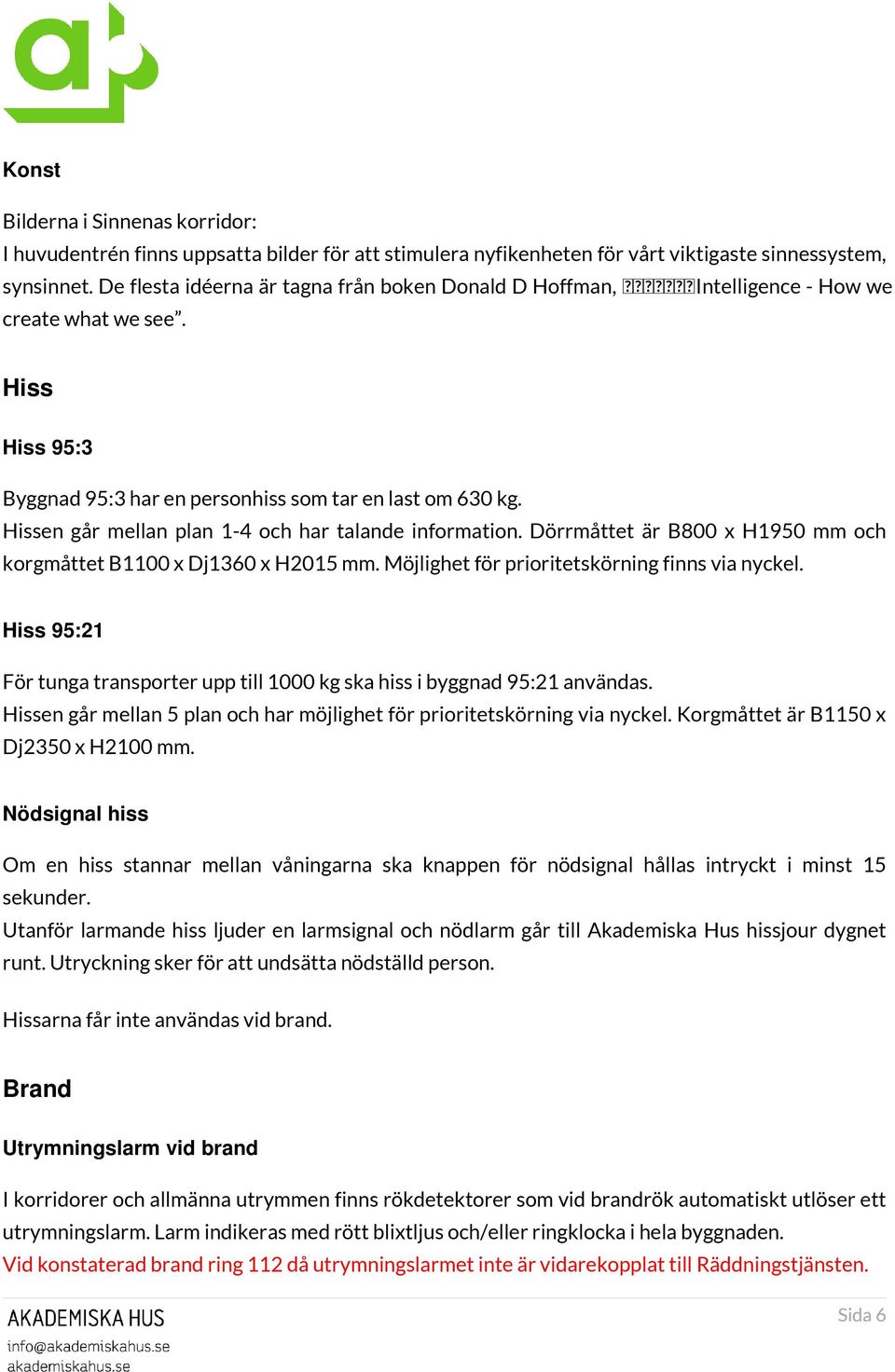

6 Konst Bilderna i Sinnenas korridor: I huvudentrén finns uppsatta bilder för att stimulera nyfikenheten för vårt viktigaste sinnessystem, synsinnet. De flesta idéerna är tagna från boken Donald D Hoffman, ᴀ 嘀 椀 猀 甀 愀 氀 Intelligence - How we create what we see. Hiss Hiss 95:3 Byggnad 95:3 har en personhiss som tar en last om 630 kg. Hissen går mellan plan 1-4 och har talande information. Dörrmåttet är B800 x H1950 mm och korgmåttet B1100 x Dj1360 x H2015 mm. Möjlighet för prioritetskörning finns via nyckel. Hiss 95:21 För tunga transporter upp till 1000 kg ska hiss i byggnad 95:21 användas. Hissen går mellan 5 plan och har möjlighet för prioritetskörning via nyckel. Korgmåttet är B1150 x Dj2350 x H2100 mm. Nödsignal hiss Om en hiss stannar mellan våningarna ska knappen för nödsignal hållas intryckt i minst 15 sekunder. Utanför larmande hiss ljuder en larmsignal och nödlarm går till Akademiska Hus hissjour dygnet runt. Utryckning sker för att undsätta nödställd person. Hissarna får inte användas vid brand. Brand Utrymningslarm vid brand I korridorer och allmänna utrymmen finns rökdetektorer som vid brandrök automatiskt utlöser ett utrymningslarm. Larm indikeras med rött blixtljus och/eller ringklocka i hela byggnaden. Vid konstaterad brand ring 112 då utrymningslarmet inte är vidarekopplat till Räddningstjänsten. Sida 6

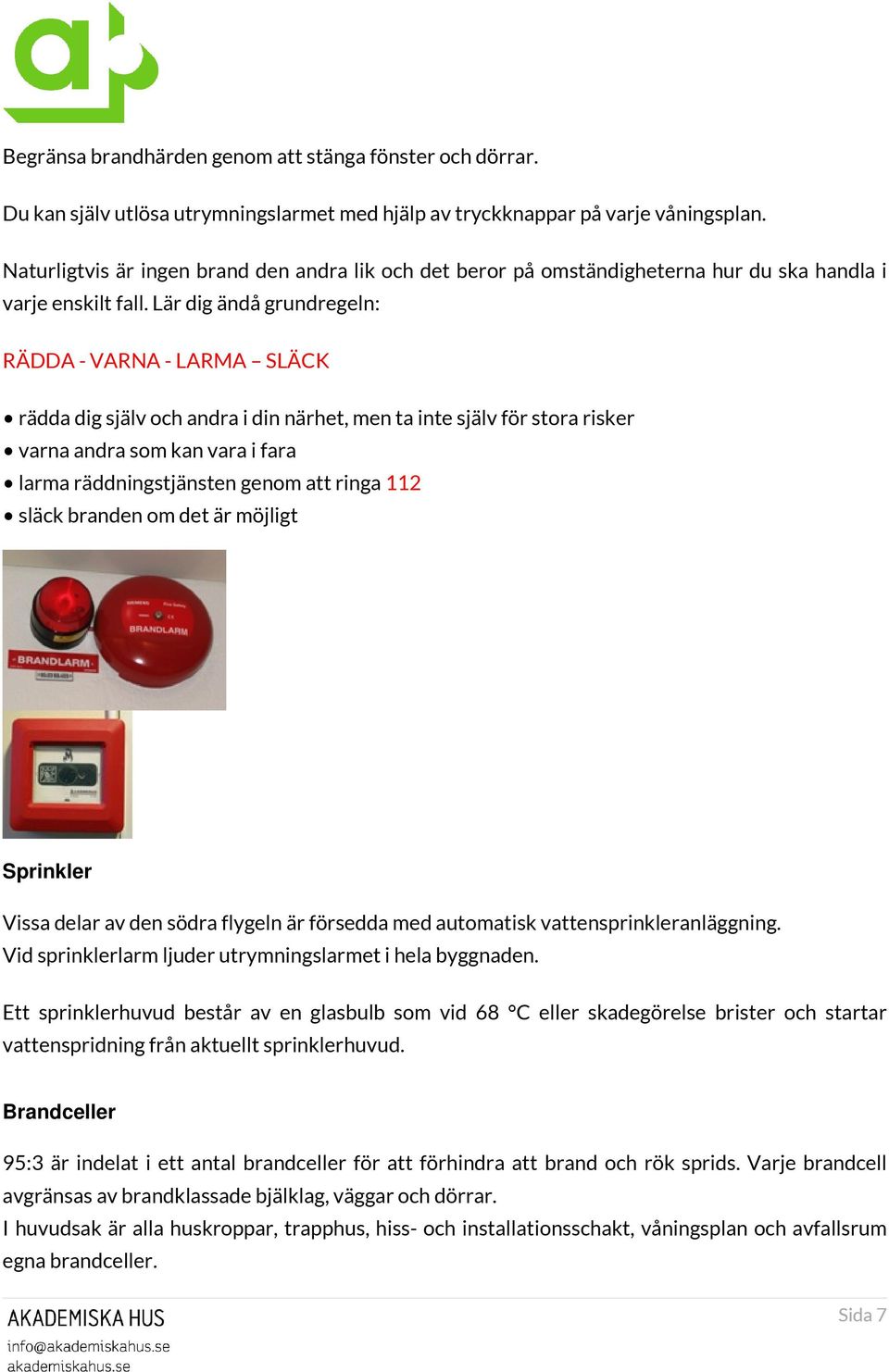

7 Begränsa brandhärden genom att stänga fönster och dörrar. Du kan själv utlösa utrymningslarmet med hjälp av tryckknappar på varje våningsplan. Naturligtvis är ingen brand den andra lik och det beror på omständigheterna hur du ska handla i varje enskilt fall. Lär dig ändå grundregeln: RÄDDA - VARNA - LARMA SLÄCK rädda dig själv och andra i din närhet, men ta inte själv för stora risker varna andra som kan vara i fara larma räddningstjänsten genom att ringa 112 släck branden om det är möjligt Sprinkler Vissa delar av den södra flygeln är försedda med automatisk vattensprinkleranläggning. Vid sprinklerlarm ljuder utrymningslarmet i hela byggnaden. Ett sprinklerhuvud består av en glasbulb som vid 68 C eller skadegörelse brister och startar vattenspridning från aktuellt sprinklerhuvud. Brandceller 95:3 är indelat i ett antal brandceller för att förhindra att brand och rök sprids. Varje brandcell avgränsas av brandklassade bjälklag, väggar och dörrar. I huvudsak är alla huskroppar, trapphus, hiss- och installationsschakt, våningsplan och avfallsrum egna brandceller. Sida 7

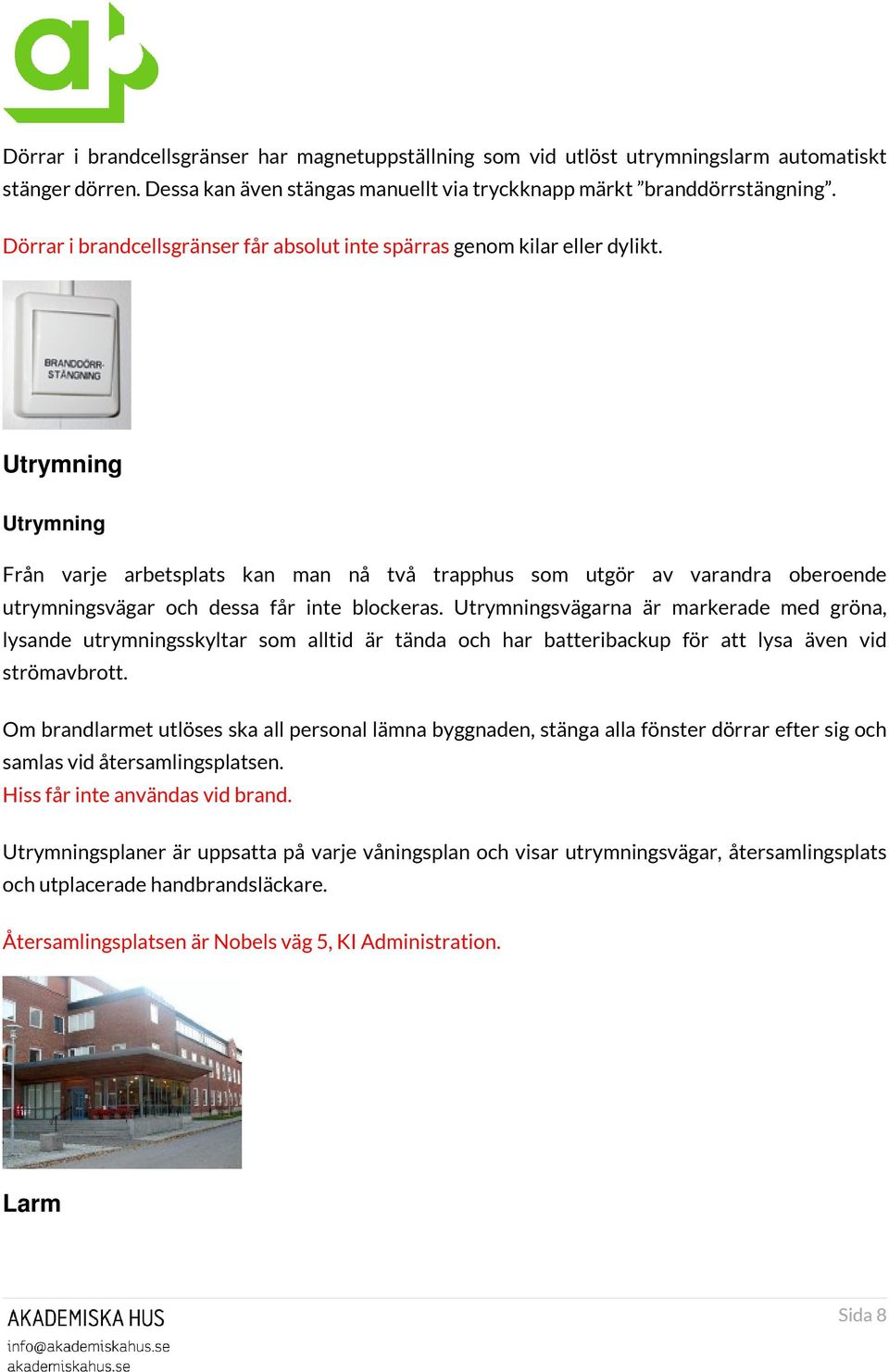

8 Dörrar i brandcellsgränser har magnetuppställning som vid utlöst utrymningslarm automatiskt stänger dörren. Dessa kan även stängas manuellt via tryckknapp märkt branddörrstängning. Dörrar i brandcellsgränser får absolut inte spärras genom kilar eller dylikt. Utrymning Utrymning Från varje arbetsplats kan man nå två trapphus som utgör av varandra oberoende utrymningsvägar och dessa får inte blockeras. Utrymningsvägarna är markerade med gröna, lysande utrymningsskyltar som alltid är tända och har batteribackup för att lysa även vid strömavbrott. Om brandlarmet utlöses ska all personal lämna byggnaden, stänga alla fönster dörrar efter sig och samlas vid återsamlingsplatsen. Hiss får inte användas vid brand. Utrymningsplaner är uppsatta på varje våningsplan och visar utrymningsvägar, återsamlingsplats och utplacerade handbrandsläckare. Återsamlingsplatsen är Nobels väg 5, KI Administration. Larm Sida 8

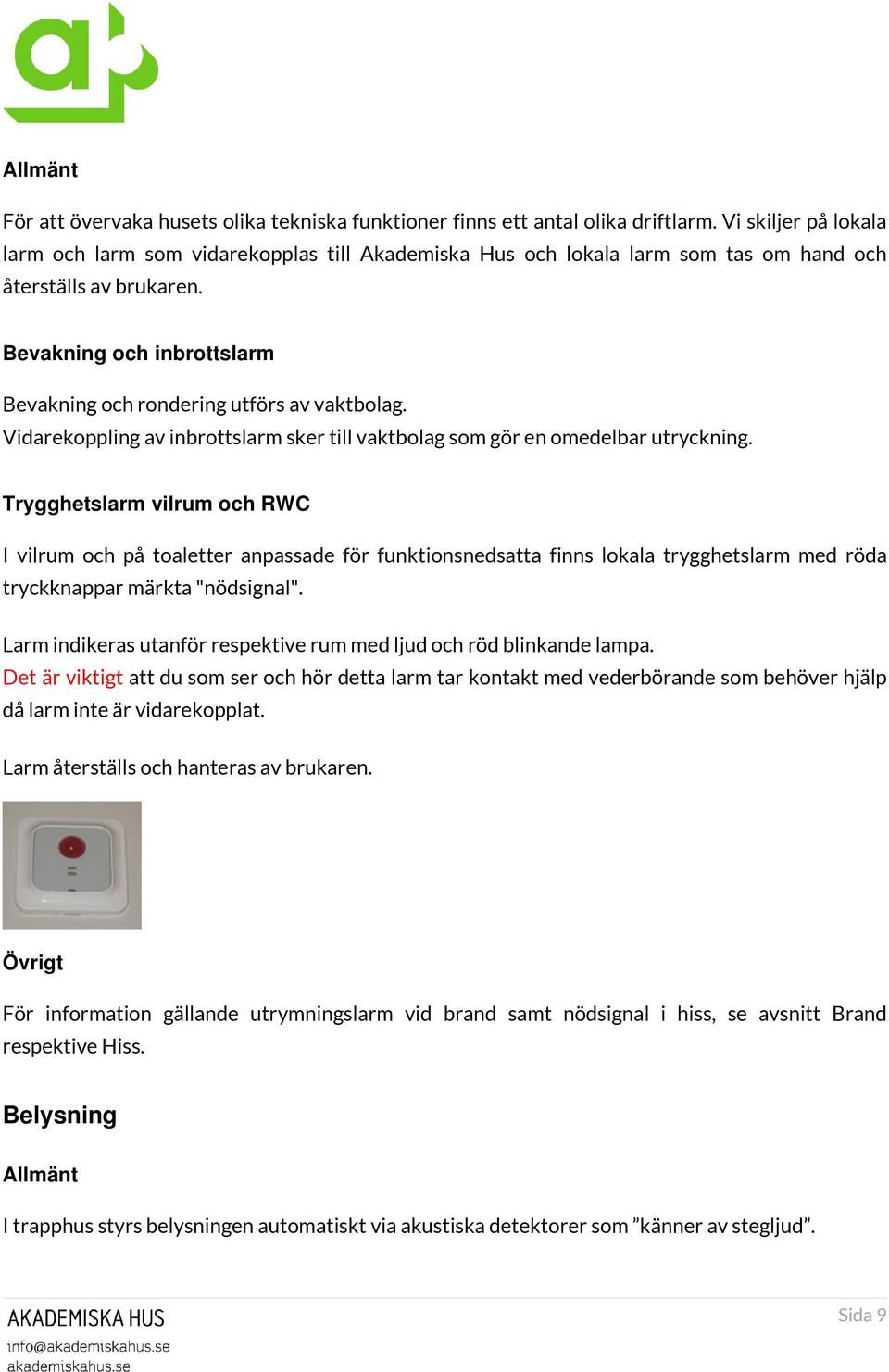

9 Allmänt För att övervaka husets olika tekniska funktioner finns ett antal olika driftlarm. Vi skiljer på lokala larm och larm som vidarekopplas till Akademiska Hus och lokala larm som tas om hand och återställs av brukaren. Bevakning och inbrottslarm Bevakning och rondering utförs av vaktbolag. Vidarekoppling av inbrottslarm sker till vaktbolag som gör en omedelbar utryckning. Trygghetslarm vilrum och RWC I vilrum och på toaletter anpassade för funktionsnedsatta finns lokala trygghetslarm med röda tryckknappar märkta "nödsignal". Larm indikeras utanför respektive rum med ljud och röd blinkande lampa. Det är viktigt att du som ser och hör detta larm tar kontakt med vederbörande som behöver hjälp då larm inte är vidarekopplat. Larm återställs och hanteras av brukaren. Övrigt För information gällande utrymningslarm vid brand samt nödsignal i hiss, se avsnitt Brand respektive Hiss. Belysning Allmänt I trapphus styrs belysningen automatiskt via akustiska detektorer som känner av stegljud. Sida 9

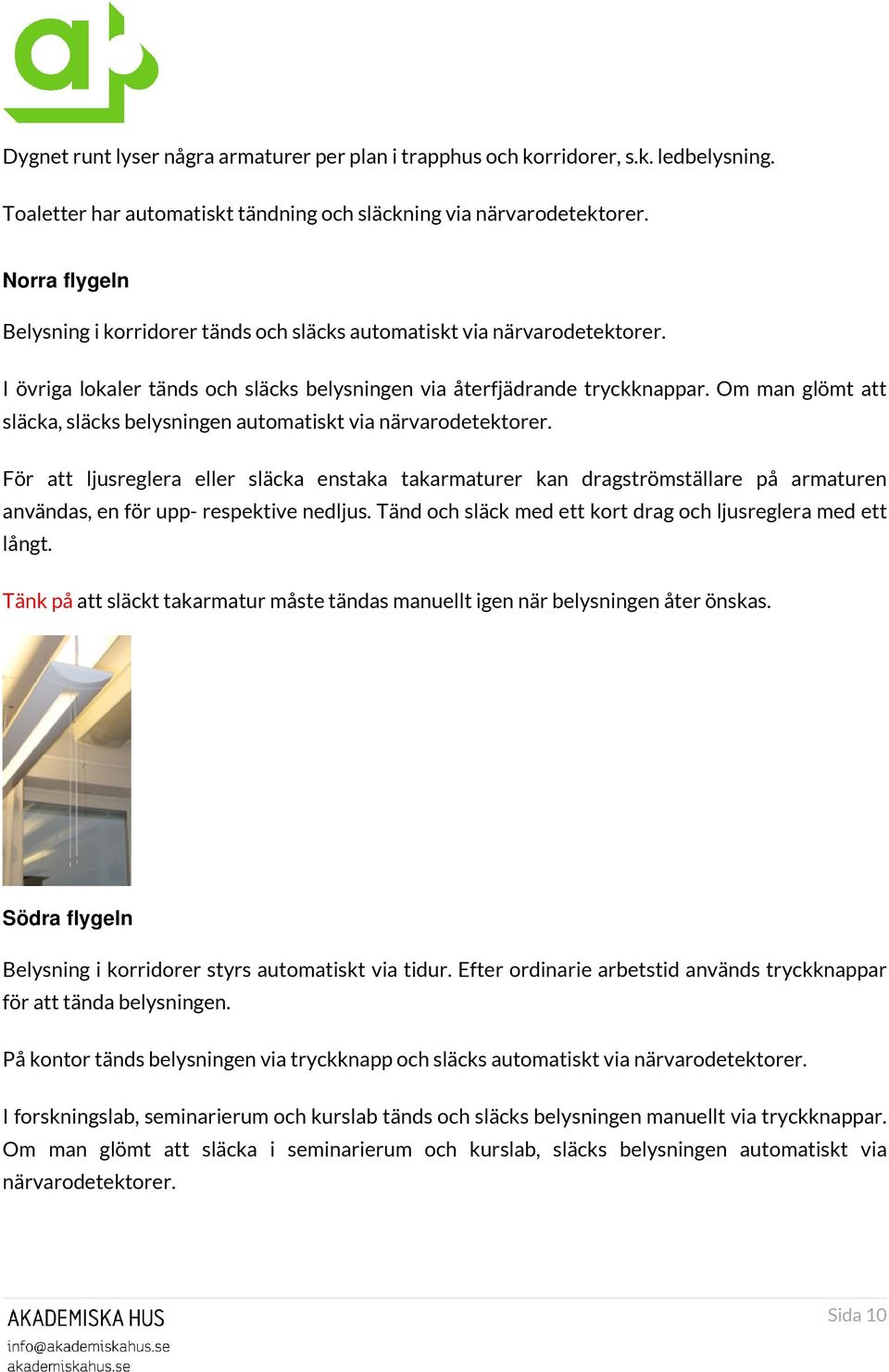

10 Dygnet runt lyser några armaturer per plan i trapphus och korridorer, s.k. ledbelysning. Toaletter har automatiskt tändning och släckning via närvarodetektorer. Norra flygeln Belysning i korridorer tänds och släcks automatiskt via närvarodetektorer. I övriga lokaler tänds och släcks belysningen via återfjädrande tryckknappar. Om man glömt att släcka, släcks belysningen automatiskt via närvarodetektorer. För att ljusreglera eller släcka enstaka takarmaturer kan dragströmställare på armaturen användas, en för upp- respektive nedljus. Tänd och släck med ett kort drag och ljusreglera med ett långt. Tänk på att släckt takarmatur måste tändas manuellt igen när belysningen åter önskas. Södra flygeln Belysning i korridorer styrs automatiskt via tidur. Efter ordinarie arbetstid används tryckknappar för att tända belysningen. På kontor tänds belysningen via tryckknapp och släcks automatiskt via närvarodetektorer. I forskningslab, seminarierum och kurslab tänds och släcks belysningen manuellt via tryckknappar. Om man glömt att släcka i seminarierum och kurslab, släcks belysningen automatiskt via närvarodetektorer. Sida 10

11 El Kraftförsörjning I korridorer finns elcentraler i låsta elskåp som försörjer våningsplanet med fastighetsel. Vid strömavbrott eller utlöst automatsäkring kan brukaren själv återställa den genom att fälla tillbaka säkringen i uppåtriktat läge. Driftnyckel krävs för åtkomst av elskåp. Upprepas strömbortfallet måste Akademiska Hus kontaktas, orsaken utredas och felet åtgärdas. Uttag i lab I lab finns s.k. KB-skenor med eluttag vid tak för anslutning av uttagsstavar och annan elutrustning. Både KB-uttag och uttagsstavar har inbyggda jordfelsbrytare. Elutrustning som kräver mer än 16A matas direkt från elcentral. Uttag för belysning Uttag för belysningsarmaturer är monterade i tak. Till dessa får endast belysningsarmaturer i tak anslutas, ej någon annan typ av utrustning, då uttagen blir spänningslösa vid släckt belysning. Rumsklimat Allmänt För att få bra luftkvalitet i lokalerna är ventilationen anpassad efter det antal personer och den utrustning som planerats för rummen. Vid mycket hög utomhustemperatur och luftfuktighet sommartid eller mycket låg utomhustemperatur vintertid, kan avvikelser i inomhusklimatet uppstå. Sida 11

12 Norra flygeln Ventilationen i norra flygeln styrs automatiskt och temperaturen är inställd per rum. Nattetid stängs ventilationen av för att spara energi. Ventilationens drifttid kan förlängas via tryckknapp märkt Forcering. Södra flygeln Ventilationen i södra flygeln styrs automatiskt via koldioxidgivare. I forskningslab plan 4 med skyddsventilerade arbetsplatser är ventilationen behovsstyrd. Det innebär att luftomsättningen ändras vid lucköppning under arbete vid ventilerade arbetsplatser, utöver ett kontinuerligt grundflöde. I lab går normaltemperaturen att påverka via en regulator på vägg. Vrids regulatorn mot plus blir det varmare och vrids den mot minus blir det kallare. Fläkthastigheten kan ökas i flera steg, angivna 0-3 på rumsregulator. Normalt ska ᴀ 䄀 甀 琀 漀 氀 最 攠 ᴀ vara inställt. Då anpassas fläkthastigheten automatiskt efter person- och värmebelastningen, utöver ett kontinuerligt grundflöde. Tänk på! Akademiska Hus rekommenderar det energibesparande användas samtidigt. ᴀ 䄀 甀 琀 漀 氀 最 攠 ᴀ för att inte värme och kyla ska Sida 12

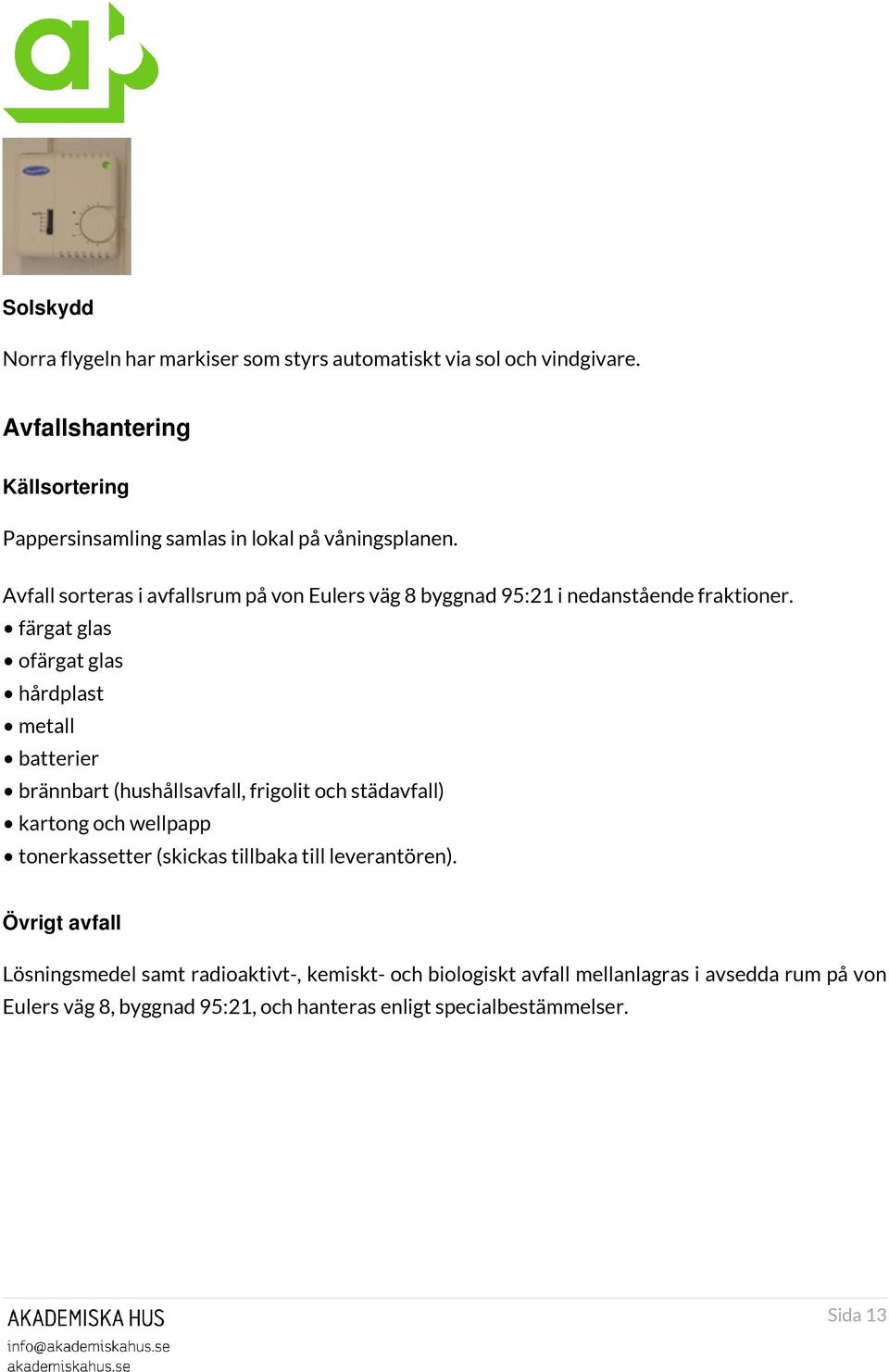

13 Solskydd Norra flygeln har markiser som styrs automatiskt via sol och vindgivare. Avfallshantering Källsortering Pappersinsamling samlas in lokal på våningsplanen. Avfall sorteras i avfallsrum på von Eulers väg 8 byggnad 95:21 i nedanstående fraktioner. färgat glas ofärgat glas hårdplast metall batterier brännbart (hushållsavfall, frigolit och städavfall) kartong och wellpapp tonerkassetter (skickas tillbaka till leverantören). Övrigt avfall Lösningsmedel samt radioaktivt-, kemiskt- och biologiskt avfall mellanlagras i avsedda rum på von Eulers väg 8, byggnad 95:21, och hanteras enligt specialbestämmelser. Sida 13
