1 Navrondeller, kapskivor och lamellrondeller I 1

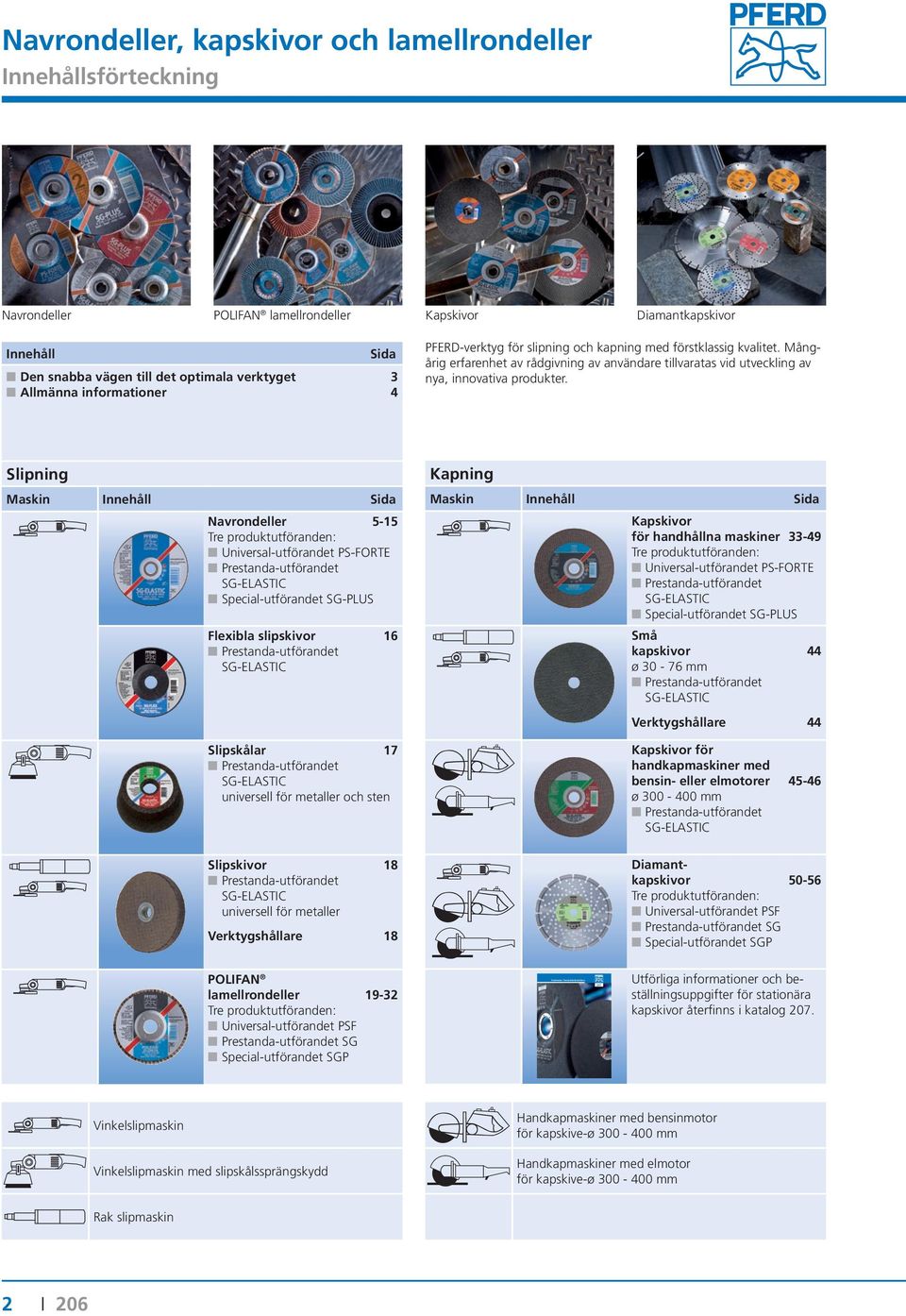

2 Stationäre Trennschleifscheiben Navrondeller, kapskivor och lamellrondeller Innehållsförteckning Navrondeller POLIFAN lamellrondeller Kapskivor Diamantkapskivor Innehåll Sida Den snabba vägen till det optimala verktyget 3 Allmänna informationer 4 PFERD-verktyg för slipning och kapning med förstklassig kvalitet. Mångårig erfarenhet av rådgivning av användare tillvaratas vid utveckling av nya, innovativa produkter. Slipning Maskin Innehåll Sida Navrondeller 5-15 Tre produktutföranden: Universal-utförandet PS-FORTE Prestanda-utförandet Special-utförandet SG-PLUS Flexibla slipskivor 16 Prestanda-utförandet Kapning Maskin Innehåll Sida Kapskivor för handhållna maskiner Tre produktutföranden: Universal-utförandet PS-FORTE Prestanda-utförandet Special-utförandet SG-PLUS Små kapskivor 44 ø mm Prestanda-utförandet Verktygshållare 44 Slipskålar 17 Prestanda-utförandet universell för metaller och sten Kapskivor för handkapmaskiner med bensin- eller elmotorer ø mm Prestanda-utförandet Slipskivor 18 Prestanda-utförandet universell för metaller Verktygshållare 18 Diamantkapskivor Tre produktutföranden: Universal-utförandet PSF Prestanda-utförandet SG Special-utförandet SGP POLIFAN lamellrondeller Tre produktutföranden: Universal-utförandet PSF Prestanda-utförandet SG Special-utförandet SGP 207 Utförliga informationer och beställningsuppgifter för stationära kapskivor återfinns i katalog 207. Vinkelslipmaskin Vinkelslipmaskin med slipskålssprängskydd Handkapmaskiner med bensinmotor för kapskive-ø mm Handkapmaskiner med elmotor för kapskive-ø mm Rak slipmaskin 2 I

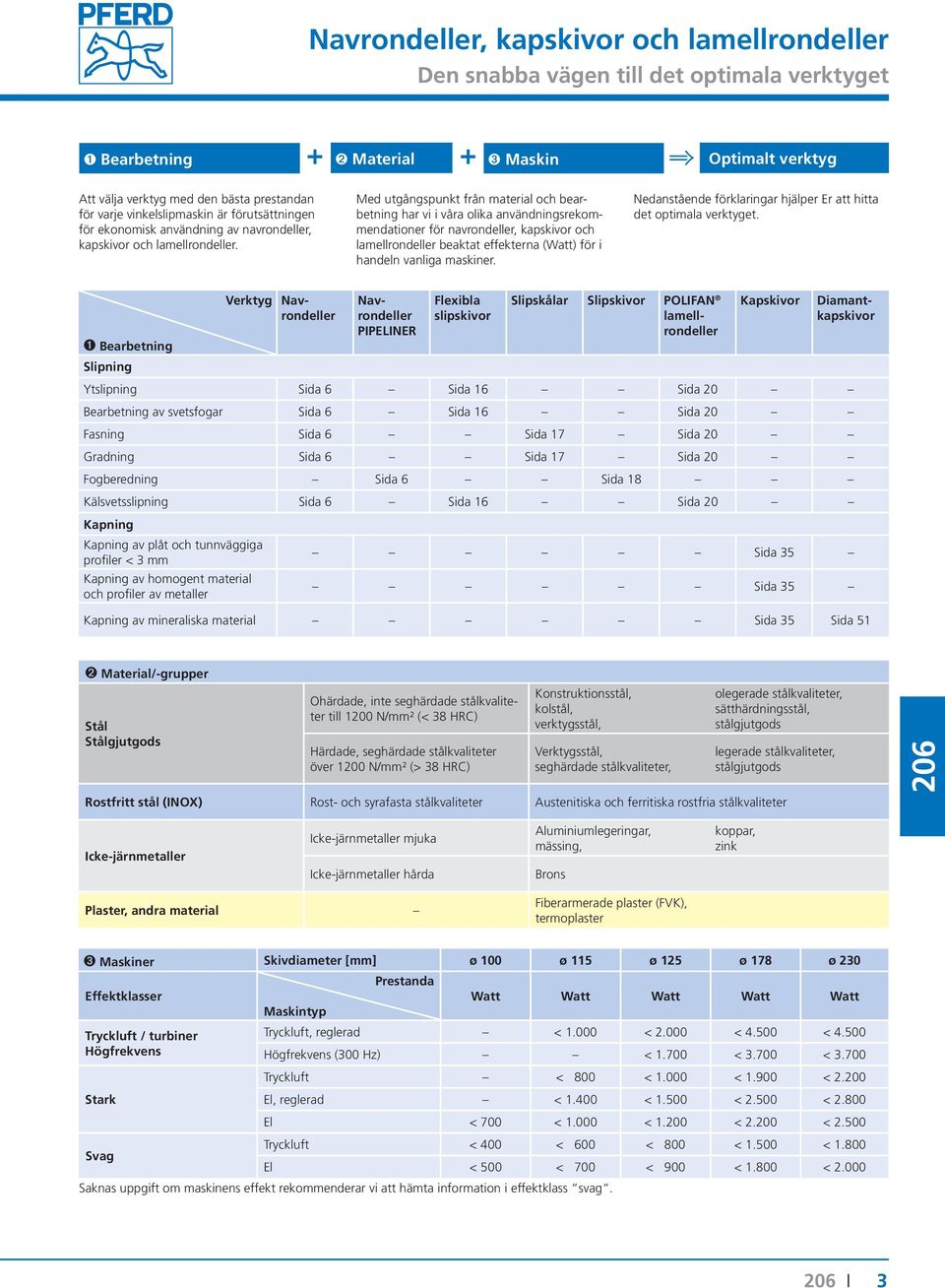

3 Navrondeller, kapskivor och lamellrondeller Den snabba vägen till det optimala verktyget ➊ Bearbetning + ➋ Material + ➌ Maskin Optimalt verktyg Att välja verktyg med den bästa prestandan för varje vinkelslipmaskin är förutsättningen för ekonomisk användning av navrondeller, kapskivor och lamellrondeller. Med utgångspunkt från material och bearbetning har vi i våra olika användningsrekommendationer för navrondeller, kapskivor och lamellrondeller beaktat effekterna (Watt) för i handeln vanliga maskiner. Nedanstående förklaringar hjälper Er att hitta det optimala verktyget. Verktyg Navrondeller Navrondeller Flexibla slipskivor Slipskålar Slipskivor POLIFAN lamellrondeller Kapskivor Diamantkapskivor ➊ Bearbetning PIPELINER Slipning Ytslipning Sida 6 Sida 16 Sida 20 Bearbetning av svetsfogar Sida 6 Sida 16 Sida 20 Fasning Sida 6 Sida 17 Sida 20 Gradning Sida 6 Sida 17 Sida 20 Fogberedning Sida 6 Sida 18 Kälsvetsslipning Sida 6 Sida 16 Sida 20 Kapning Kapning av plåt och tunnväggiga profiler < 3 mm Sida 35 Kapning av homogent material och profiler av metaller Sida 35 Kapning av mineraliska material Sida 35 Sida 51 ➋ Material/-grupper Stål Stålgjutgods Ohärdade, inte seghärdade stålkvaliteter till 1200 N/mm² (< 38 HRC) Härdade, seghärdade stålkvaliteter över 1200 N/mm² (> 38 HRC) Konstruktionsstål, kolstål, verktygsstål, Verktygsstål, seghärdade stålkvaliteter, olegerade stålkvaliteter, sätthärdningsstål, stålgjutgods legerade stålkvaliteter, stålgjutgods Rostfritt stål (INOX) Rost- och syrafasta stålkvaliteter Austenitiska och ferritiska rostfria stålkvaliteter Icke-järnmetaller Icke-järnmetaller mjuka Icke-järnmetaller hårda Aluminiumlegeringar, mässing, Brons koppar, zink Plaster, andra material Fiberarmerade plaster (FVK), termoplaster ➌ Maskiner Skivdiameter ø 100 ø 115 ø 125 ø 178 ø 230 Effektklasser Tryckluft / turbiner Högfrekvens Stark Prestanda Watt Watt Watt Watt Watt Maskintyp Tryckluft, reglerad < < < < Högfrekvens (300 Hz) < < < Tryckluft < 800 < < < El, reglerad < < < < El < 700 < < < < Tryckluft < 400 < 600 < 800 < < Svag El < 500 < 700 < 900 < < Saknas uppgift om maskinens effekt rekommenderar vi att hämta information i effektklass svag. I 3

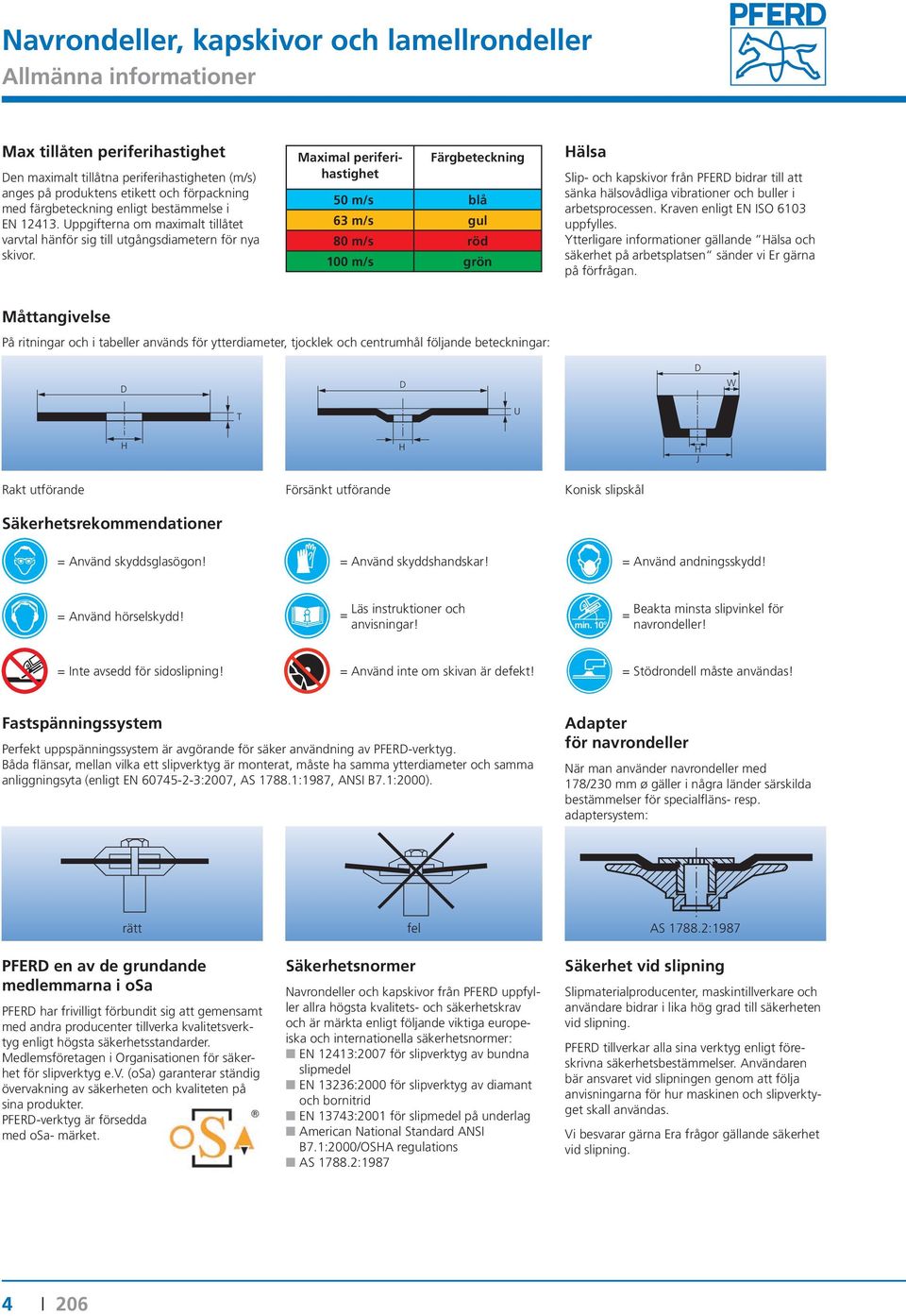

4 Navrondeller, kapskivor och lamellrondeller Allmänna informationer Max tillåten periferihastighet Den maximalt tillåtna periferihastigheten (m/s) anges på produktens etikett och förpackning med färgbeteckning enligt bestämmelse i EN Uppgifterna om maximalt tillåtet hänför sig till utgångsdiametern för nya skivor. Maximal periferihastighet Färgbeteckning 50 m/s blå 63 m/s gul 80 m/s röd 100 m/s grön Hälsa Slip- och kapskivor från PFERD bidrar till att sänka hälsovådliga vibrationer och buller i arbetsprocessen. Kraven enligt EN ISO 6103 uppfylles. Ytterligare informationer gällande Hälsa och säkerhet på arbetsplatsen sänder vi Er gärna på förfrågan. Måttangivelse På ritningar och i tabeller används för ytterdiameter, tjocklek och centrumhål följande beteckningar: D D D W T U H H H J Rakt utförande Försänkt utförande Konisk slipskål Säkerhetsrekommendationer = Använd skyddsglasögon! = Använd skyddshandskar! = Använd andningsskydd! = Använd hörselskydd! = Läs instruktioner och anvisningar! min. 10 = Beakta minsta slipvinkel för navrondeller! = Inte avsedd för sidoslipning! = Använd inte om skivan är defekt! = Stödrondell måste användas! Fastspänningssystem Perfekt uppspänningssystem är avgörande för säker användning av PFERD-verktyg. Båda flänsar, mellan vilka ett slipverktyg är monterat, måste ha samma ytterdiameter och samma anliggningsyta (enligt EN :2007, AS :1987, ANSI B7.1:2000). Adapter för navrondeller När man använder navrondeller med 178/230 mm ø gäller i några länder särskilda bestämmelser för specialfläns- resp. adaptersystem: rätt fel AS :1987 PFERD en av de grundande medlemmarna i osa PFERD har frivilligt förbundit sig att gemensamt med andra producenter tillverka kvalitetsverktyg enligt högsta säkerhetsstandarder. Medlemsföretagen i Organisationen för säkerhet för slipverktyg e.v. (osa) garanterar ständig övervakning av säkerheten och kvaliteten på sina produkter. PFERD-verktyg är försedda med osa- märket. Säkerhetsnormer Navrondeller och kapskivor från PFERD uppfyller allra högsta kvalitets- och säkerhetskrav och är märkta enligt följande viktiga europeiska och internationella säkerhetsnormer: EN 12413:2007 för slipverktyg av bundna slipmedel EN 13236:2000 för slipverktyg av diamant och bornitrid EN 13743:2001 för slipmedel på underlag American National Standard ANSI B7.1:2000/OSHA regulations AS :1987 Säkerhet vid slipning Slipmaterialproducenter, maskintillverkare och användare bidrar i lika hög grad till säkerheten vid slipning. PFERD tillverkar alla sina verktyg enligt föreskrivna säkerhetsbestämmelser. Användaren bär ansvaret vid slipningen genom att följa anvisningarna för hur maskinen och slipverktyget skall användas. Vi besvarar gärna Era frågor gällande säkerhet vid slipning. 4 I

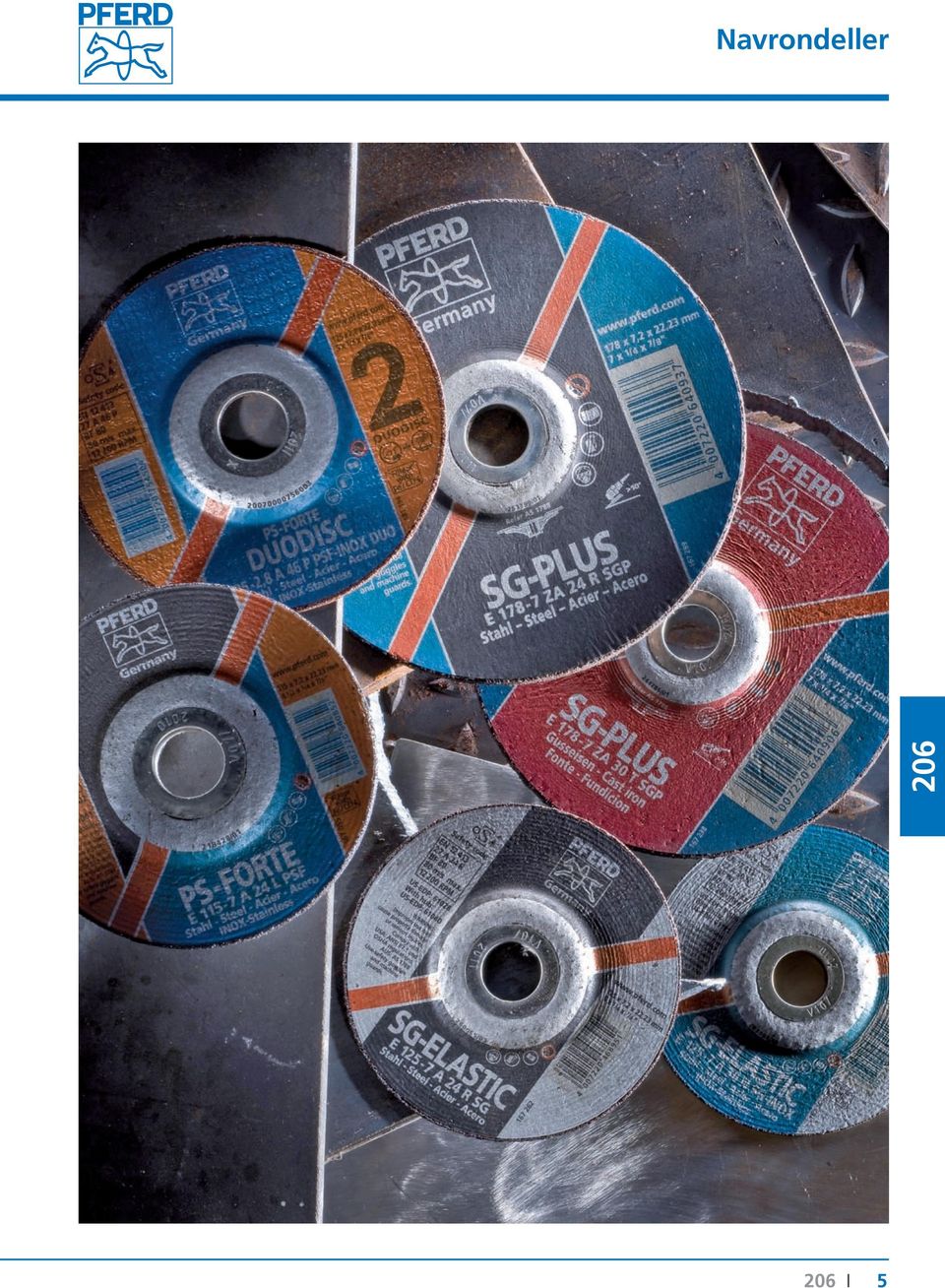

5 Navrondeller I 5

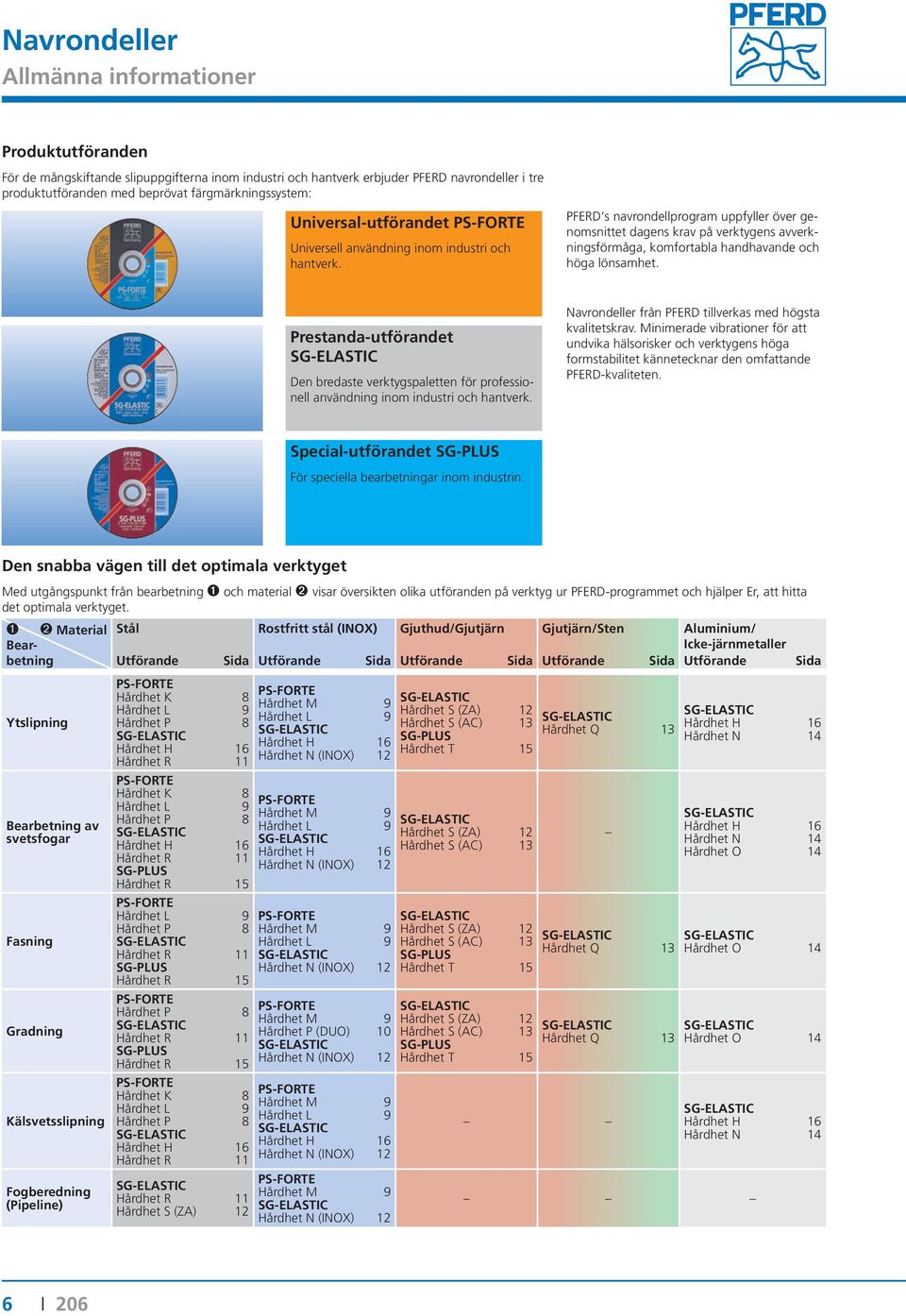

6 Navrondeller Allmänna informationer Produktutföranden För de mångskiftande slipuppgifterna inom industri och hantverk erbjuder PFERD navrondeller i tre produktutföranden med beprövat färgmärkningssystem: Universal-utförandet PS-FORTE Universell användning inom industri och hantverk. PFERD s navrondellprogram uppfyller över genomsnittet dagens krav på verktygens avverkningsförmåga, komfortabla handhavande och höga lönsamhet. Prestanda-utförandet Den bredaste verktygspaletten för professionell användning inom industri och hantverk. Navrondeller från PFERD tillverkas med högsta kvalitetskrav. Minimerade vibrationer för att undvika hälsorisker och verktygens höga formstabilitet kännetecknar den omfattande PFERD-kvaliteten. Special-utförandet SG-PLUS För speciella bearbetningar inom industrin. Den snabba vägen till det optimala verktyget Med utgångspunkt från bearbetning ➊ och material ➋ visar översikten olika utföranden på verktyg ur PFERD-programmet och hjälper Er, att hitta det optimala verktyget. ➊ ➋ Material Bearbetning Ytslipning Bearbetning av svetsfogar Fasning Gradning Kälsvetsslipning Fogberedning (Pipeline) Stål Rostfritt stål (INOX) Gjuthud/Gjutjärn Gjutjärn/Sten Aluminium/ Icke-järnmetaller Utförande Sida Utförande Sida Utförande Sida Utförande Sida Utförande Sida PS-FORTE Hårdhet K 8 Hårdhet L 9 Hårdhet P 8 Hårdhet H 16 Hårdhet R 11 PS-FORTE Hårdhet K 8 Hårdhet L 9 Hårdhet P 8 Hårdhet H 16 Hårdhet R 11 SG-PLUS Hårdhet R 15 PS-FORTE Hårdhet L 9 Hårdhet P 8 Hårdhet R 11 SG-PLUS Hårdhet R 15 PS-FORTE Hårdhet P 8 Hårdhet R 11 SG-PLUS Hårdhet R 15 PS-FORTE Hårdhet K 8 Hårdhet L 9 Hårdhet P 8 Hårdhet H 16 Hårdhet R 11 Hårdhet R 11 Hårdhet S (ZA) 12 PS-FORTE Hårdhet M 9 Hårdhet L 9 Hårdhet H 16 Hårdhet N (INOX) 12 PS-FORTE Hårdhet M 9 Hårdhet L 9 Hårdhet H 16 Hårdhet N (INOX) 12 PS-FORTE Hårdhet M 9 Hårdhet L 9 Hårdhet N (INOX) 12 PS-FORTE Hårdhet M 9 Hårdhet P (DUO) 10 Hårdhet N (INOX) 12 PS-FORTE Hårdhet M 9 Hårdhet L 9 Hårdhet H 16 Hårdhet N (INOX) 12 PS-FORTE Hårdhet M 9 Hårdhet N (INOX) 12 Hårdhet S (ZA) 12 Hårdhet S (AC) 13 SG-PLUS Hårdhet T 15 Hårdhet S (ZA) 12 Hårdhet S (AC) 13 Hårdhet S (ZA) 12 Hårdhet S (AC) 13 SG-PLUS Hårdhet T 15 Hårdhet S (ZA) 12 Hårdhet S (AC) 13 SG-PLUS Hårdhet T 15 Hårdhet Q 13 Hårdhet Q Hårdhet Q Hårdhet H 16 Hårdhet N 14 Hårdhet H 16 Hårdhet N 14 Hårdhet O Hårdhet O Hårdhet O 14 Hårdhet H 16 Hårdhet N 14 6 I

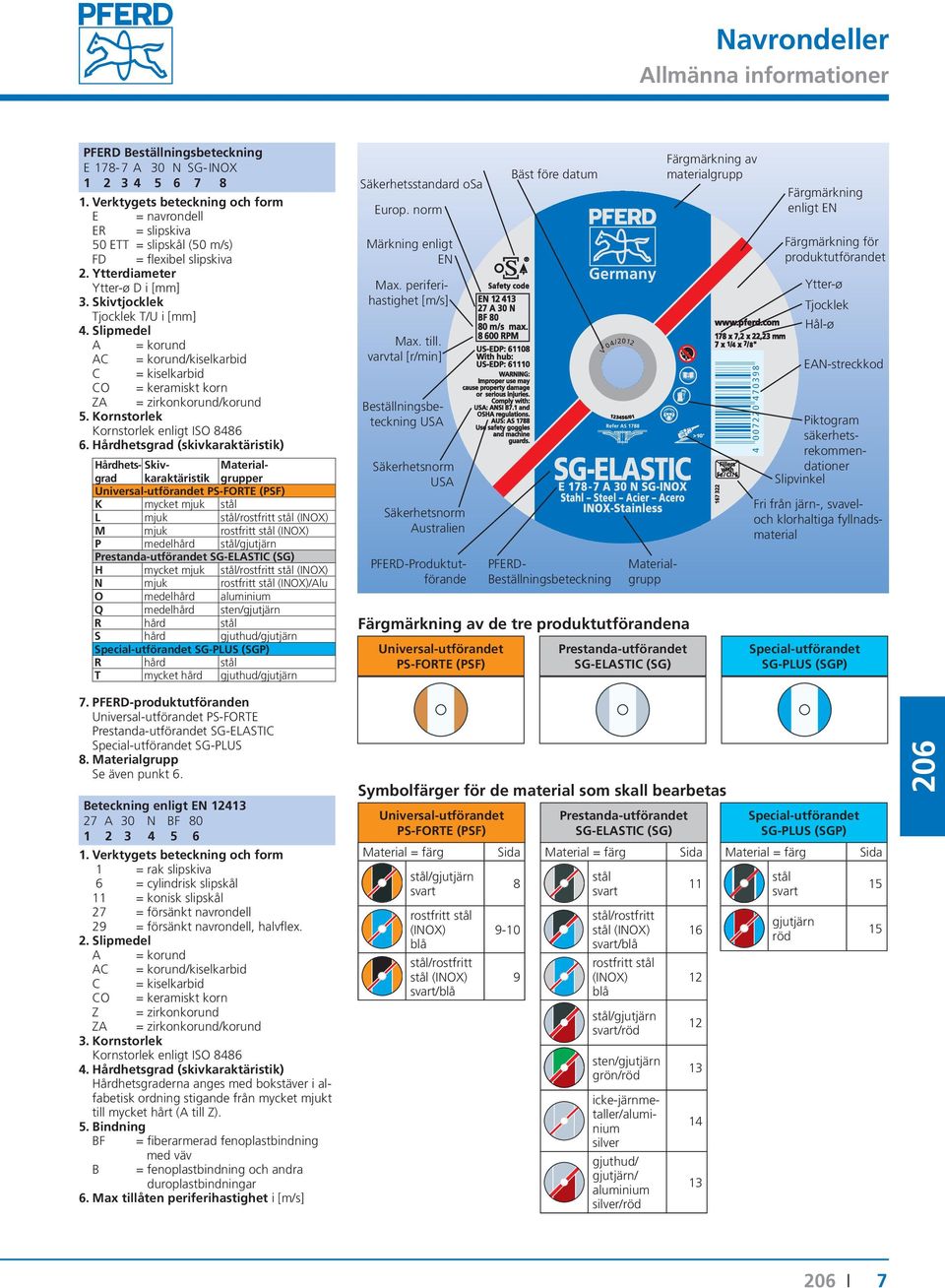

7 Navrondeller Allmänna informationer PFERD E A 30 N SG- INOX Verktygets beteckning och form E = navrondell ER = slipskiva 50 ETT = slipskål (50 m/s) FD = flexibel slipskiva 2. Ytterdiameter Ytter-ø D i 3. Skivtjocklek Tjocklek T/U i 4. Slipmedel A = korund AC = korund/kiselkarbid C = kiselkarbid CO = keramiskt korn ZA = zirkonkorund/korund 5. Kornstorlek Kornstorlek enligt ISO Hårdhetsgrad (skivkaraktäristik) Hårdhetsgrakaraktäristigrupper Skiv- Material- Universal-utförandet PS-FORTE (PSF) K mycket mjuk stål L mjuk stål/rostfritt stål (INOX) M mjuk rostfritt stål (INOX) P medelhård stål/gjutjärn Prestanda-utförandet (SG) H mycket mjuk stål/rostfritt stål (INOX) N mjuk rostfritt stål (INOX)/Alu O medelhård aluminium Q medelhård sten/gjutjärn R hård stål S hård gjuthud/gjutjärn Special-utförandet SG-PLUS (SGP) R hård stål T mycket hård gjuthud/gjutjärn Säkerhetsstandard osa Europ. norm Märkning enligt EN Max. periferihastighet [m/s] Max. till. USA Säkerhetsnorm USA Säkerhetsnorm Australien Färgmärkning av de tre produktutförandena Universal-utförandet PS-FORTE (PSF) Bäst före datum PFERD-Produktutförande PFERD- V 04/2012 Materialgrupp Prestanda-utförandet (SG) Färgmärkning av materialgrupp Färgmärkning enligt EN Färgmärkning för produktutförandet Ytter-ø Tjocklek Hål-ø -streckkod Fri från järn-, svaveloch klorhaltiga fyllnadsmaterial Special-utförandet SG-PLUS (SGP) 7. PFERD-produktutföranden Universal-utförandet PS-FORTE Prestanda-utförandet Special-utförandet SG-PLUS 8. Materialgrupp Se även punkt 6. Beteckning enligt EN A 30 N BF Verktygets beteckning och form 1 = rak slipskiva 6 = cylindrisk slipskål 11 = konisk slipskål 27 = försänkt navrondell 29 = försänkt navrondell, halvflex. 2. Slipmedel A = korund AC = korund/kiselkarbid C = kiselkarbid CO = keramiskt korn Z = zirkonkorund ZA = zirkonkorund/korund 3. Kornstorlek Kornstorlek enligt ISO Hårdhetsgrad (skivkaraktäristik) Hårdhetsgraderna anges med bokstäver i alfabetisk ordning stigande från mycket mjukt till mycket hårt (A till Z). 5. Bindning BF = fiberarmerad fenoplastbindning med väv B = fenoplastbindning och andra duroplastbindningar 6. Max tillåten periferihastighet i [m/s] Symbolfärger för de material som skall bearbetas Universal-utförandet PS-FORTE (PSF) Material = färg stål/gjutjärn svart rostfritt stål (INOX) blå stål/rostfritt stål (INOX) svart/blå Sida Prestanda-utförandet (SG) Material = färg stål svart stål/rostfritt stål (INOX) svart/blå rostfritt stål (INOX) blå stål/gjutjärn svart/röd sten/gjutjärn grön/röd Piktogram säkerhetsrekommendationer Slipvinkel icke-järnmetaller/aluminium silver gjuthud/ gjutjärn/ aluminium silver/röd Sida Special-utförandet SG-PLUS (SGP) Material = färg stål svart gjutjärn röd Sida I 7

8 Navrondeller Universal-utförandet PS-FORTE Stål mycket mjukt utförande hårdhet K Mycket mjukt, universalverktyg i hårdhet K. PFERD-utförande med hög avverkning och bra livslängd. Slipmedel: Korund A Stål Ytslipning, bearbetning av svetsfogar, slipning av kälsvetsar E Passar vinkelslipmaskiner i alla effektklasser. Hög avverkning redan vid lågt sliptryck. D x U x H E A 30 K PSF/22, A 30 K BF x 7,2 x 22,23 (7/8) ,300 E A 30 K PSF/22, A 30 K BF x 8,3 x 22,23 (7/8) ,000 Stål/gjutjärn medelhårt utförande hårdhet P Allroundverktyg i hårdhet P. PFERD-utförande med hög avverkning och bra livslängd. Slipmedel: Korund A Stål, gjutjärn Ytslipning, bearbetning av svetsfogar, fasning, gradning, slipning av kälsvetsar E Passar vinkelslipmaskiner i alla effektklasser. Hög avverkning redan vid lågt sliptryck. D x U x H E A 30 P PSF/16, A 30 P BF x 6,3 x 16,0 (5/8) ,230 E A 30 P PSF/22, A 30 P BF x 7,2 x 22,23 (7/8) ,680 E A 30 P PSF/22, A 30 P BF x 7,2 x 22,23 (7/8) ,250 E A 30 P PSF/22, A 30 P BF x 7,2 x 22,23 (7/8) ,300 E A 30 P PSF/22, A 30 P BF x 8,3 x 22,23 (7/8) ,000 E A 30 P PSF/22, A 30 P BF x 7,2 x 22,23 (7/8) ,100 E A 30 P PSF/22, A 30 P BF x 8,3 x 22,23 (7/8) ,300 8 I

9 Navrondeller Universal-utförandet PS-FORTE Allroundverktyg i hårdhet M-INOX. PFERD-utförande med hög avverkning och bra livslängd. Speciellt formstabil vid pipeline-bearbetning. Rostfritt stål (INOX) mjukt utförande hårdhet M Slipmedel: Korund A Fri från järn-, svavel- och klorhaltiga tillsatsmaterial. Rostfritt stål (INOX) Ytslipning, bearbetning av svetsfogar, fasning, gradning, slipning av kälsvetsar, fogberedning. Passar vinkelslipmaskiner i alla effektklasser. Hög avverkning redan vid lågt sliptryck. E D x U x H E A 30 M PSF-INOX/16, A 30 M BF x 6,3 x 16,0 (5/8) ,270 E 115-4,1 A 46 M PSF-INOX-PIPE/22, A 46 M BF x 4,1 x 22,23 (7/8) ,240 E A 30 M PSF-INOX/22, A 30 M BF x 7,2 x 22,23 (7/8) ,680 E A 30 M PSF-INOX/22, A 30 M BF x 7,2 x 22,23 (7/8) ,250 E 150-4,1 A 30 M PSF-INOX-PIPE/22, A 30 M BF x 4,1 x 22,23 (7/8) ,750 E A 30 M PSF-INOX/22, A 30 M BF x 7,2 x 22,23 (7/8) ,050 E 178-4,1 A 24 M PSF-INOX-PIPE/22, A 24 M BF x 4,1 x 22,23 (7/8) ,500 E 178-4,6 A 24 M PSF-INOX-PIPE/22, A 24 M BF x 4,6 x 22,23 (7/8) ,750 E A 30 M PSF-INOX/22, A 30 M BF x 7,2 x 22,23 (7/8) ,300 E A 30 M PSF-INOX/22, A 30 M BF x 8,3 x 22,23 (7/8) ,900 E A 30 M PSF-INOX/22, A 30 M BF x 7,2 x 22,23 (7/8) ,100 E A 30 M PSF-INOX/22, A 30 M BF x 8,3 x 22,23 (7/8) ,300 Utförliga informationer och beställningsuppgifter för ytterligare verktyg för pipelinebearbetning återfinns i katalog 208. Allroundverktyg i hårdhet L. PFERD-utförande med hög avverkning och bra livslängd. Kombiverktyg för stål och rostfritt stål (INOX) optimerar lagerhållningen. Passar vinkelslipmaskiner i alla effektklasser. Hög avverkning redan vid lågt sliptryck. Stål/rostfritt stål (INOX) mjukt utförande hårdhet L Slipmedel: Korund A Fri från järn-, svavel- och klorhaltiga tillsatsmaterial. Stål, rostfritt stål (INOX) Ytslipning, bearbetning av svetsfogar, fasning, slipning av kälsvetsar E D x U x H E A 24 L PSF/16, A 24 L BF x 6,3 x 16,0 (5/8) ,270 E A 24 L PSF/22, A 24 L BF x 7,2 x 22,23 (7/8) ,680 E A 24 L PSF/22, A 24 L BF x 7,2 x 22,23 (7/8) ,250 E A 24 L PSF/22, A 24 L BF x 7,2 x 22,23 (7/8) ,050 E A 24 L PSF/22, A 24 L BF x 7,2 x 22,23 (7/8) ,300 E A 24 L PSF/22, A 24 L BF x 7,2 x 22,23 (7/8) ,100 I 9

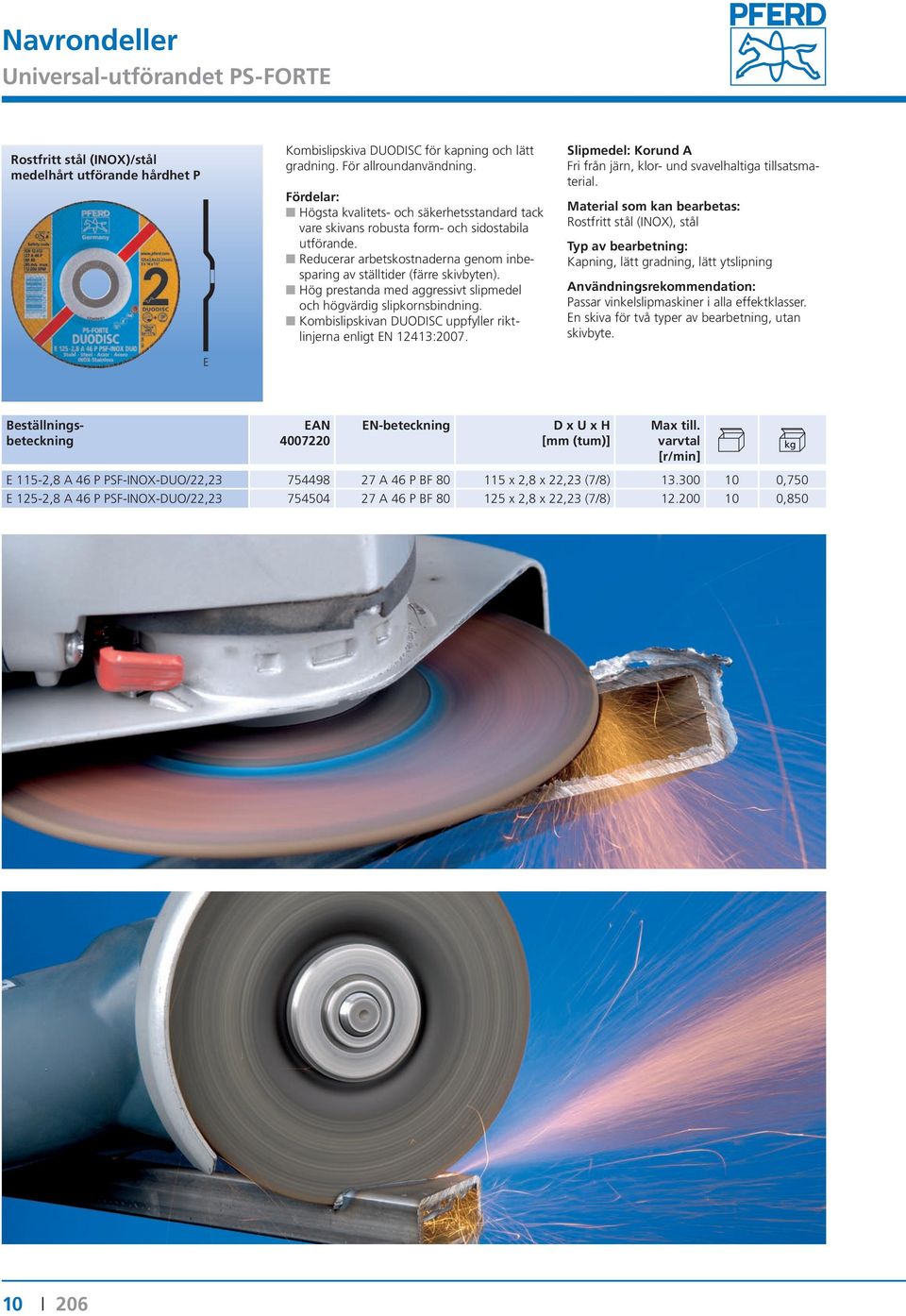

10 Navrondeller Universal-utförandet PS-FORTE Rostfritt stål (INOX)/stål medelhårt utförande hårdhet P E Kombislipskiva DUODISC för kapning och lätt gradning. För allroundanvändning. Fördelar: Högsta kvalitets- och säkerhetsstandard tack vare skivans robusta form- och sidostabila utförande. Reducerar arbetskostnaderna genom inbesparing av ställtider (färre skivbyten). Hög prestanda med aggressivt slipmedel och högvärdig slipkornsbindning. Kombislipskivan DUODISC uppfyller riktlinjerna enligt EN 12413:2007. Slipmedel: Korund A Fri från järn, klor- und svavelhaltiga tillsatsmaterial. Rostfritt stål (INOX), stål Kapning, lätt gradning, lätt ytslipning Passar vinkelslipmaskiner i alla effektklasser. En skiva för två typer av bearbetning, utan skivbyte. D x U x H E 115-2,8 A 46 P PSF-INOX-DUO/22, A 46 P BF x 2,8 x 22,23 (7/8) ,750 E 125-2,8 A 46 P PSF-INOX-DUO/22, A 46 P BF x 2,8 x 22,23 (7/8) , I

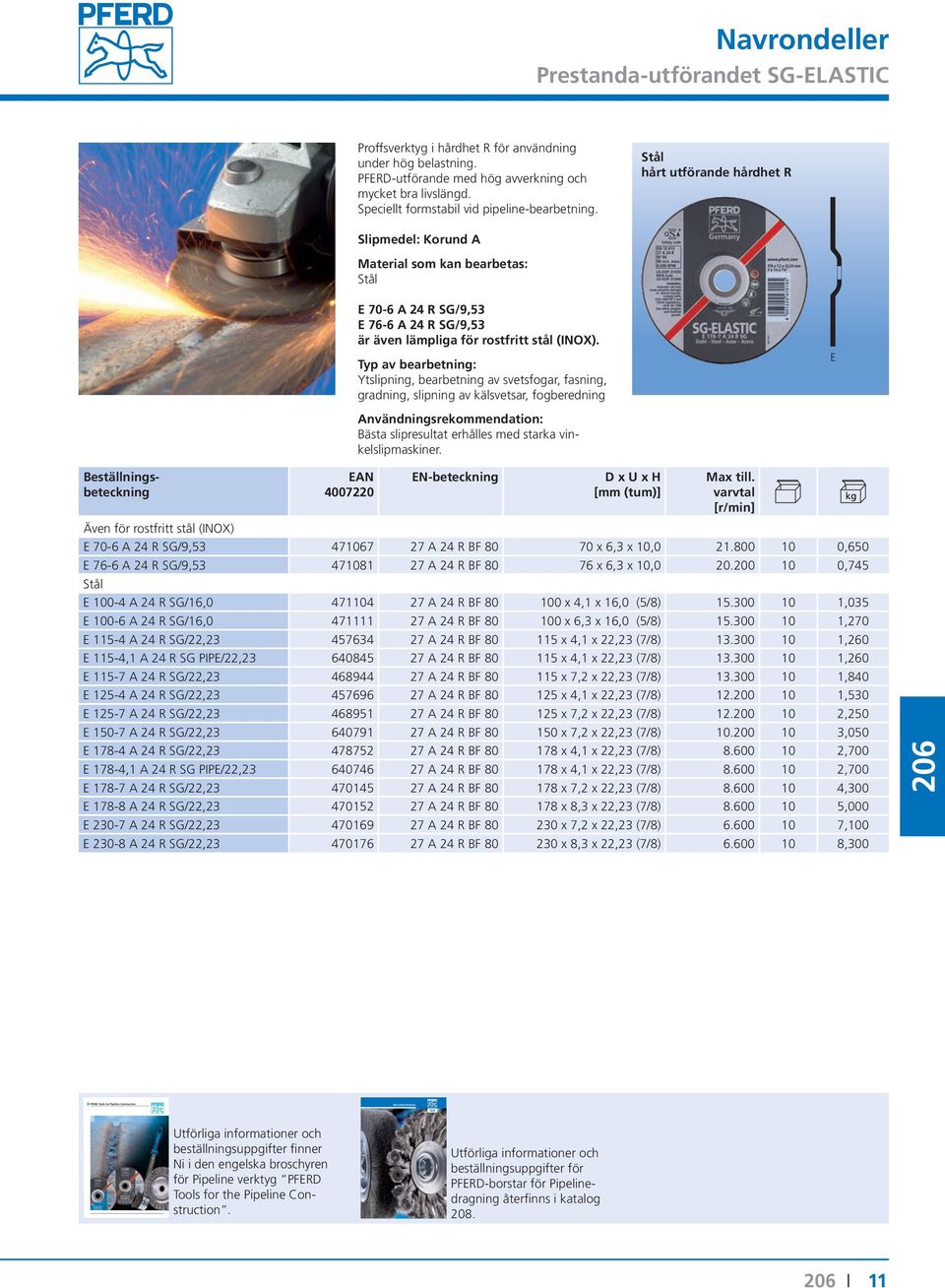

11 PFERD Tools for Pipeline Construction Technische Bürsten Navrondeller Prestanda-utförandet Proffsverktyg i hårdhet R för användning under hög belastning. PFERD-utförande med hög avverkning och mycket bra livslängd. Speciellt formstabil vid pipeline-bearbetning. Stål hårt utförande hårdhet R Slipmedel: Korund A Stål E 70-6 A 24 R SG/9,53 E 76-6 A 24 R SG/9,53 är även lämpliga för rostfritt stål (INOX). Ytslipning, bearbetning av svetsfogar, fasning, gradning, slipning av kälsvetsar, fogberedning E Bästa slipresultat erhålles med starka vinkelslipmaskiner. D x U x H Även för rostfritt stål (INOX) E 70-6 A 24 R SG/9, A 24 R BF x 6,3 x 10, ,650 E 76-6 A 24 R SG/9, A 24 R BF x 6,3 x 10, ,745 Stål E A 24 R SG/16, A 24 R BF x 4,1 x 16,0 (5/8) ,035 E A 24 R SG/16, A 24 R BF x 6,3 x 16,0 (5/8) ,270 E A 24 R SG/22, A 24 R BF x 4,1 x 22,23 (7/8) ,260 E 115-4,1 A 24 R SG PIPE/22, A 24 R BF x 4,1 x 22,23 (7/8) ,260 E A 24 R SG/22, A 24 R BF x 7,2 x 22,23 (7/8) ,840 E A 24 R SG/22, A 24 R BF x 4,1 x 22,23 (7/8) ,530 E A 24 R SG/22, A 24 R BF x 7,2 x 22,23 (7/8) ,250 E A 24 R SG/22, A 24 R BF x 7,2 x 22,23 (7/8) ,050 E A 24 R SG/22, A 24 R BF x 4,1 x 22,23 (7/8) ,700 E 178-4,1 A 24 R SG PIPE/22, A 24 R BF x 4,1 x 22,23 (7/8) ,700 E A 24 R SG/22, A 24 R BF x 7,2 x 22,23 (7/8) ,300 E A 24 R SG/22, A 24 R BF x 8,3 x 22,23 (7/8) ,000 E A 24 R SG/22, A 24 R BF x 7,2 x 22,23 (7/8) ,100 E A 24 R SG/22, A 24 R BF x 8,3 x 22,23 (7/8) , Utförliga informationer och beställningsuppgifter finner Ni i den engelska broschyren för Pipeline verktyg PFERD Tools for the Pipeline Construction. Utförliga informationer och beställningsuppgifter för PFERD-borstar för Pipelinedragning återfinns i katalog 208. I 11

12 Navrondeller Prestanda-utförandet Rostfritt stål (INOX) mjukt utförande hårdhet N Proffsverktyg i hårdhet N-INOX. PFERD-utförande med utomordentligt hög avverkning och mycket bra livslängd. Speciellt formstabil vid pipeline-bearbetning. Slipmedel: Specialkorund A Fri från järn-, klor- och svavelhaltiga tillsatsmaterial. Rostfritt stål (INOX) Bästa slipresultat erhålles med starka vinkelslipmaskiner. E Ytslipning, bearbetning av svetsfogar, fasning, gradning, slipning av kälsvetsar, fogberedning D x U x H E A 30 N SG-INOX/22, A 30 N BF x 4,1 x 22,23 (7/8) ,260 E A 30 N SG-INOX/22, A 30 N BF x 7,2 x 22,23 (7/8) ,840 E A 30 N SG-INOX/22, A 30 N BF x 4,1 x 22,23 (7/8) ,530 E A 30 N SG-INOX/22, A 30 N BF x 5,2 x 22,23 (7/8) ,850 E A 30 N SG-INOX/22, A 30 N BF x 7,2 x 22,23 (7/8) ,250 E 178-4,1 A 30 N SG-INOX-PIPE/22, A 30 N BF x 4,1 x 22,23 (7/8) ,700 E A 30 N SG-INOX/22, A 30 N BF x 7,2 x 22,23 (7/8) ,300 E A 30 N SG-INOX/22, A 30 N BF x 8,3 x 22,23 (7/8) ,000 E A 30 N SG-INOX/22, A 30 N BF x 7,2 x 22,23 (7/8) ,100 E A 30 N SG-INOX/22, A 30 N BF x 8,3 x 22,23 (7/8) ,300 Utförliga informationer och beställningsuppgifter för ytterligare verktyg för Pipeline-bearbetning återfinns i katalog 208. Gjutjärn/stål hårt utförande hårdhet S Proffsverktyg i hårdhet S. PFERD-utförande med enastående hög avverkning och mycket bra livslängd. Speciellt formstabil vid pipeline-bearbetning. Slipmedel: Zirkonkorund/korund ZA Gjutjärn med lamellgrafit, gjutjärn med kulgrafit/segjärn, stål Ytslipning, bearbetning av svetsfogar, fasning, gradning, fogberedning Används framför allt på starka vinkelslipmaskiner. Bästa slipresultat erhålles med tryckluftturbinslipmaskiner och starka högfrekvensoch el-vinkelslipmaskiner. E D x U x H E ZA 30 S SG/22, ZA 30 S BF x 7,2 x 22,23 (7/8) ,870 E ZA 30 S SG/22, ZA 30 S BF x 7,2 x 22,23 (7/8) ,320 E 178-4,1 ZA 30 S SG PIPE/22, ZA 30 S BF x 4,1 x 22,23 (7/8) ,700 E 178-4,6 ZA 30 S SG PIPE/22, ZA 30 S BF x 4,6 x 22,23 (7/8) ,800 E ZA 30 S SG/22, ZA 30 S BF x 7,2 x 22,23 (7/8) ,400 E ZA 30 S SG/22, ZA 30 S BF x 8,3 x 22,23 (7/8) ,000 E 230-4,1 ZA 30 S SG PIPE/22, ZA 30 S BF x 4,1 x 22,23 (7/8) ,900 E 230-4,6 ZA 30 S SG PIPE/22, ZA 30 S BF x 4,6 x 22,23 (7/8) ,000 E ZA 30 S SG/22, ZA 30 S BF x 5,2 x 22,23 (7/8) ,100 E ZA 30 S SG/22, ZA 30 S BF x 7,2 x 22,23 (7/8) ,100 E ZA 30 S SG/22, ZA 30 S BF x 8,3 x 22,23 (7/8) ,300 Utförliga informationenr och beställningsuppgifter för ytterligare verktyg för Pipeline-bearbetning återfinns i katalog I

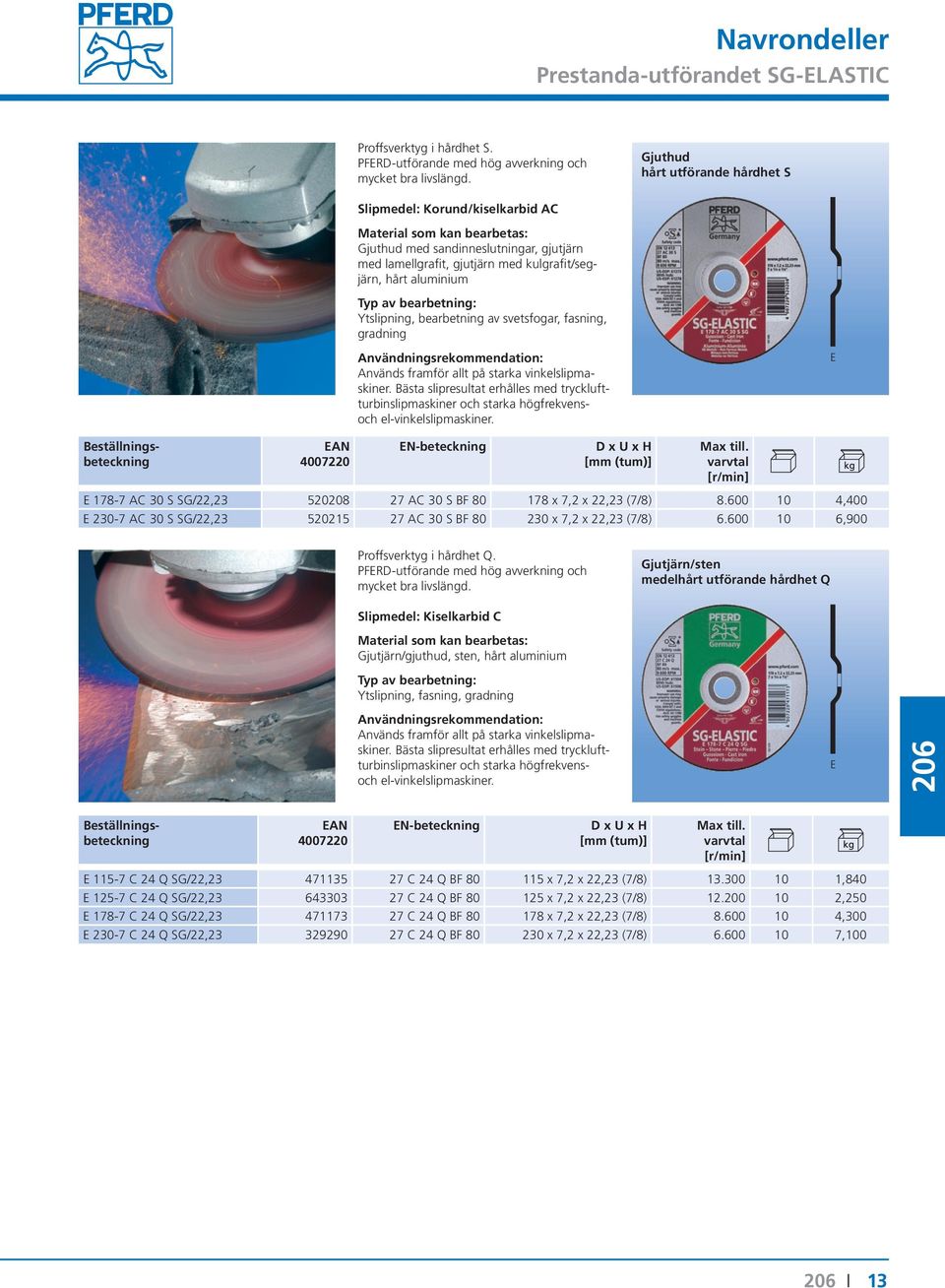

13 Navrondeller Prestanda-utförandet Proffsverktyg i hårdhet S. PFERD-utförande med hög avverkning och mycket bra livslängd. Gjuthud hårt utförande hårdhet S Slipmedel: Korund/kiselkarbid AC Gjuthud med sandinneslutningar, gjutjärn med lamellgrafit, gjutjärn med kulgrafit/segjärn, hårt aluminium Ytslipning, bearbetning av svetsfogar, fasning, gradning Används framför allt på starka vinkelslipmaskiner. Bästa slipresultat erhålles med tryckluftturbinslipmaskiner och starka högfrekvensoch el-vinkelslipmaskiner. E D x U x H E AC 30 S SG/22, AC 30 S BF x 7,2 x 22,23 (7/8) ,400 E AC 30 S SG/22, AC 30 S BF x 7,2 x 22,23 (7/8) ,900 Proffsverktyg i hårdhet Q. PFERD-utförande med hög avverkning och mycket bra livslängd. Gjutjärn/sten medelhårt utförande hårdhet Q Slipmedel: Kiselkarbid C Gjutjärn/gjuthud, sten, hårt aluminium Ytslipning, fasning, gradning Används framför allt på starka vinkelslipmaskiner. Bästa slipresultat erhålles med tryckluftturbinslipmaskiner och starka högfrekvensoch el-vinkelslipmaskiner. E D x U x H E C 24 Q SG/22, C 24 Q BF x 7,2 x 22,23 (7/8) ,840 E C 24 Q SG/22, C 24 Q BF x 7,2 x 22,23 (7/8) ,250 E C 24 Q SG/22, C 24 Q BF x 7,2 x 22,23 (7/8) ,300 E C 24 Q SG/22, C 24 Q BF x 7,2 x 22,23 (7/8) ,100 I 13

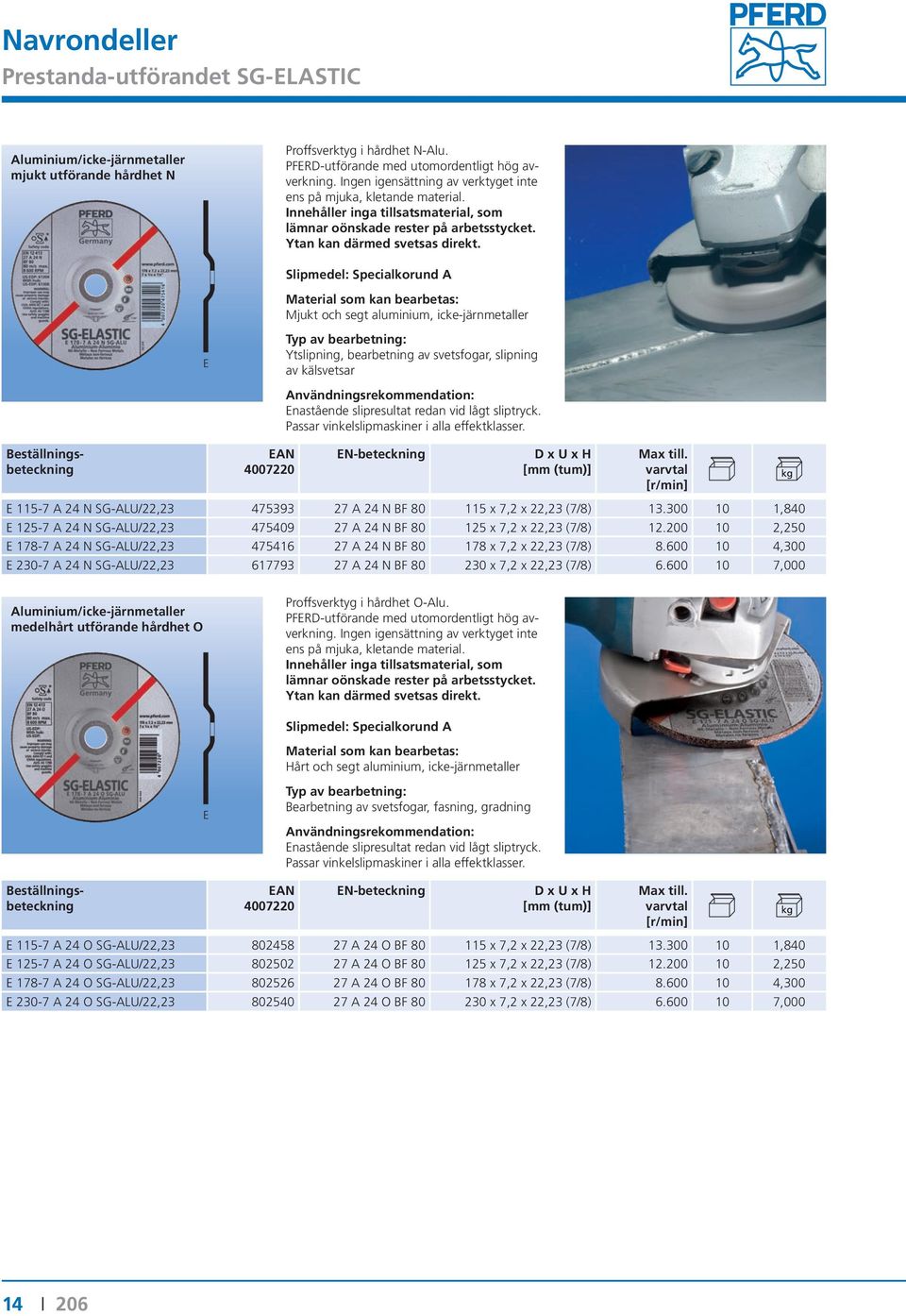

14 Navrondeller Prestanda-utförandet Aluminium/icke-järnmetaller mjukt utförande hårdhet N Proffsverktyg i hårdhet N-Alu. PFERD-utförande med utomordentligt hög avverkning. Ingen igensättning av verktyget inte ens på mjuka, kletande material. Innehåller inga tillsatsmaterial, som lämnar oönskade rester på arbetsstycket. Ytan kan därmed svetsas direkt. Slipmedel: Specialkorund A Mjukt och segt aluminium, icke-järnmetaller E Ytslipning, bearbetning av svetsfogar, slipning av kälsvetsar Enastående slipresultat redan vid lågt sliptryck. Passar vinkelslipmaskiner i alla effektklasser. D x U x H E A 24 N SG-ALU/22, A 24 N BF x 7,2 x 22,23 (7/8) ,840 E A 24 N SG-ALU/22, A 24 N BF x 7,2 x 22,23 (7/8) ,250 E A 24 N SG-ALU/22, A 24 N BF x 7,2 x 22,23 (7/8) ,300 E A 24 N SG-ALU/22, A 24 N BF x 7,2 x 22,23 (7/8) ,000 Aluminium/icke-järnmetaller medelhårt utförande hårdhet O Proffsverktyg i hårdhet O-Alu. PFERD-utförande med utomordentligt hög avverkning. Ingen igensättning av verktyget inte ens på mjuka, kletande material. Innehåller inga tillsatsmaterial, som lämnar oönskade rester på arbetsstycket. Ytan kan därmed svetsas direkt. Slipmedel: Specialkorund A Hårt och segt aluminium, icke-järnmetaller E Bearbetning av svetsfogar, fasning, gradning Enastående slipresultat redan vid lågt sliptryck. Passar vinkelslipmaskiner i alla effektklasser. D x U x H E A 24 O SG-ALU/22, A 24 O BF x 7,2 x 22,23 (7/8) ,840 E A 24 O SG-ALU/22, A 24 O BF x 7,2 x 22,23 (7/8) ,250 E A 24 O SG-ALU/22, A 24 O BF x 7,2 x 22,23 (7/8) ,300 E A 24 O SG-ALU/22, A 24 O BF x 7,2 x 22,23 (7/8) , I

15 Navrondeller Special-utförandet SG-PLUS Specialverktyg i hårdhet R. För professionell användning med mycket höga krav. PFERD-utförande med mycket god avverkning och enastående livslängd. Stål hårt utförande hårdhet R Slipmedel: Zirkonkorund/korund ZA Stål Bearbetning av svetsfogar, fasning, gradning Används framför allt med starka tryckluftmaskiner och el-vinkelslipmaskiner. E D x U x H E ZA 24 R SGP/22, ZA 24 R BF x 7,2 x 22,23 (7/8) ,900 E ZA 24 R SGP/22, ZA 24 R BF x 7,2 x 22,23 (7/8) ,300 E ZA 24 R SGP/22, ZA 24 R BF x 7,2 x 22,23 (7/8) ,050 E ZA 24 R SGP/22, ZA 24 R BF x 7,2 x 22,23 (7/8) ,500 E ZA 24 R SGP/22, ZA 24 R BF x 7,2 x 22,23 (7/8) ,200 Högprestandaverktyg i hårdhet T. För industriell bearbetning under mycket tuffa arbetsförhållanden. PFERD-utförande med enastående god avverkning och utmärkt livslängd. Gjutjärn mycket hårt utförande hårdhet T Slipmedel: Zirkonkorund/korund ZA Gjutjärn med lamellgrafit, gjutjärn med kulgrafit/segjärn, gjuthud Ytslipning, fasning, gradning Bästa slipresultat erhålles med tryckluft- turbinslipmaskiner och starka högfrekvens- och el-vinkelslipmaskiner. E D x U x H E ZA 30 T SGP/22, ZA 30 T BF x 7,2 x 22,23 (7/8) ,500 E ZA 30 T SGP/22, ZA 30 T BF x 8,3 x 22,23 (7/8) ,000 E ZA 30 T SGP/22, ZA 30 T BF x 7,2 x 22,23 (7/8) ,200 E ZA 30 T SGP/22, ZA 30 T BF x 8,3 x 22,23 (7/8) ,300 Användningsrådgivning En av styrkorna hos PFERD är rådgivning för användning av verktygen. Våra tekniker har mångårig erfarenhet för att lösa individuella kundproblem. Speciellt i gjuterier, på varv och i ståltillverkning visar våra PFERD-säljare gärna den optimala användningen av rätt navrondell från PFERD. I 15

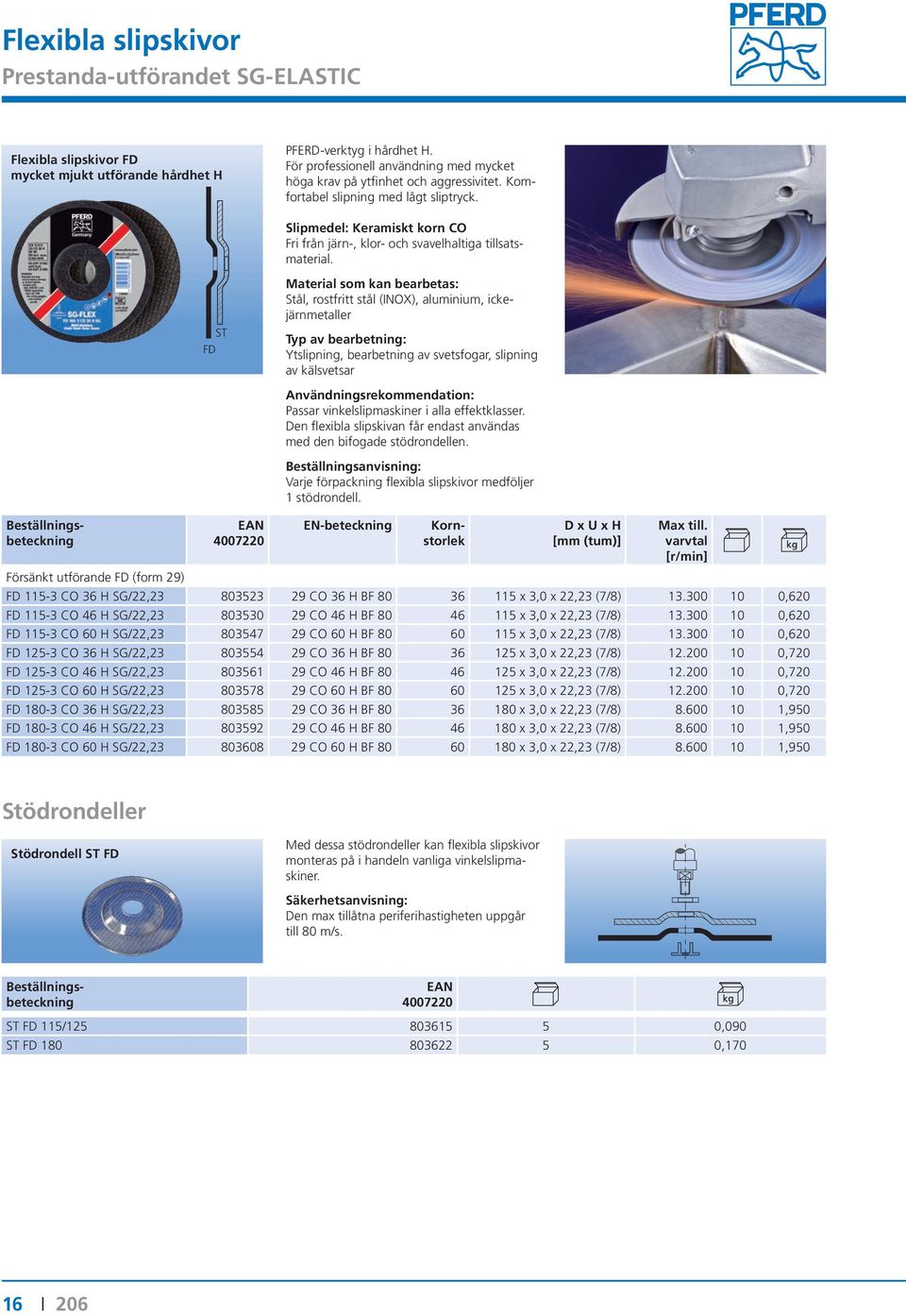

16 Flexibla slipskivor Prestanda-utförandet Flexibla slipskivor FD mycket mjukt utförande hårdhet H PFERD-verktyg i hårdhet H. För professionell användning med mycket höga krav på ytfinhet och aggressivitet. Komfortabel slipning med lågt sliptryck. Slipmedel: Keramiskt korn CO Fri från järn-, klor- och svavelhaltiga tillsatsmaterial. ST FD Stål, rostfritt stål (INOX), aluminium, ickejärnmetaller Ytslipning, bearbetning av svetsfogar, slipning av kälsvetsar Passar vinkelslipmaskiner i alla effektklasser. Den flexibla slipskivan får endast användas med den bifogade stödrondellen. Beställningsanvisning: Varje förpackning flexibla slipskivor medföljer 1 stödrondell. Kornstorlek D x U x H Försänkt utförande FD (form 29) FD CO 36 H SG/22, CO 36 H BF x 3,0 x 22,23 (7/8) ,620 FD CO 46 H SG/22, CO 46 H BF x 3,0 x 22,23 (7/8) ,620 FD CO 60 H SG/22, CO 60 H BF x 3,0 x 22,23 (7/8) ,620 FD CO 36 H SG/22, CO 36 H BF x 3,0 x 22,23 (7/8) ,720 FD CO 46 H SG/22, CO 46 H BF x 3,0 x 22,23 (7/8) ,720 FD CO 60 H SG/22, CO 60 H BF x 3,0 x 22,23 (7/8) ,720 FD CO 36 H SG/22, CO 36 H BF x 3,0 x 22,23 (7/8) ,950 FD CO 46 H SG/22, CO 46 H BF x 3,0 x 22,23 (7/8) ,950 FD CO 60 H SG/22, CO 60 H BF x 3,0 x 22,23 (7/8) ,950 Stödrondeller Stödrondell ST FD Med dessa stödrondeller kan flexibla slipskivor monteras på i handeln vanliga vinkelslipmaskiner. Säkerhetsanvisning: Den max tillåtna periferihastigheten uppgår till 80 m/s. ST FD 115/ ,090 ST FD , I

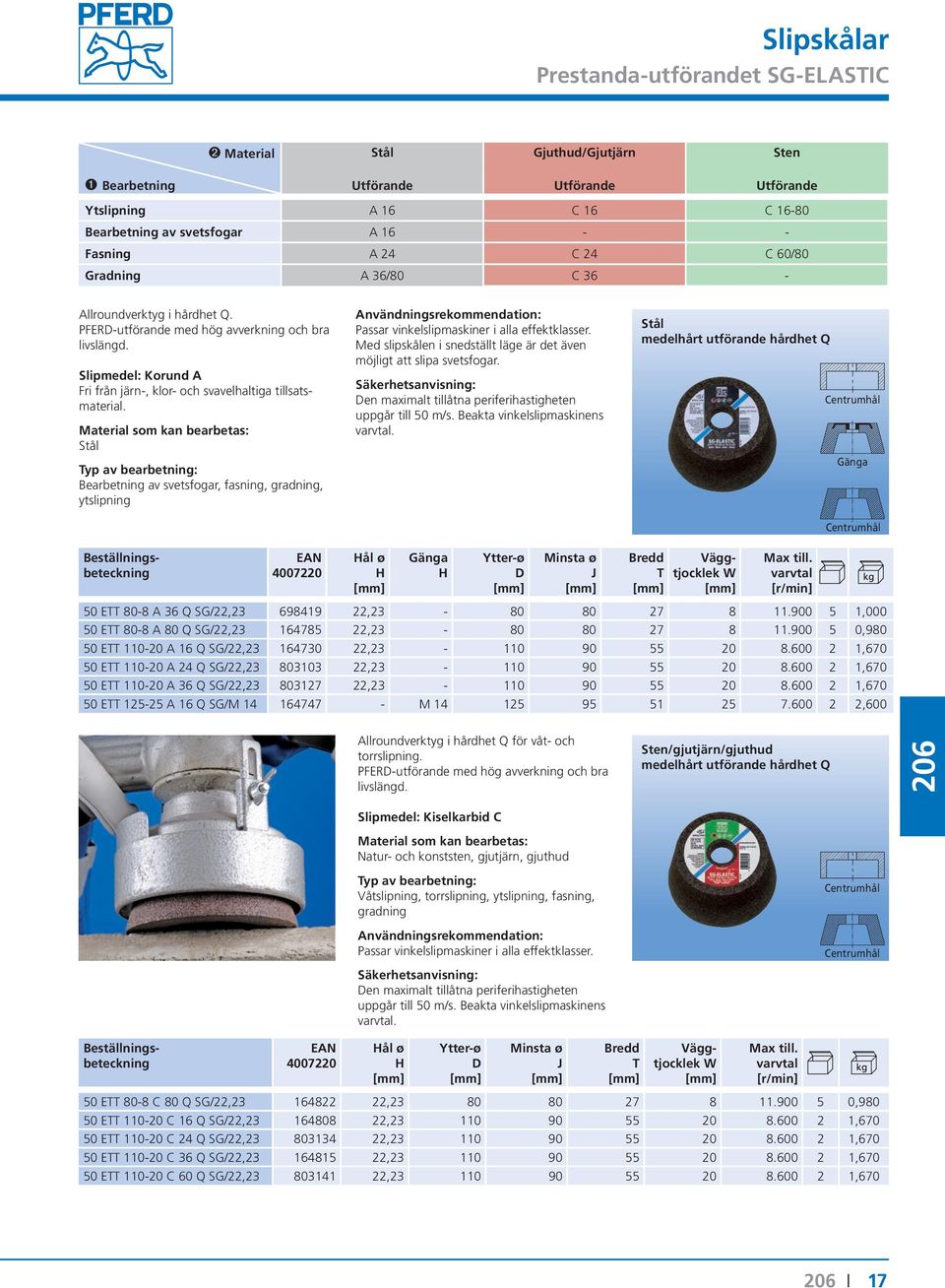

17 Slipskålar Prestanda-utförandet ➊ Bearbetning ➋ Material Stål Gjuthud/Gjutjärn Sten Utförande Utförande Utförande Ytslipning A 16 C 16 C Bearbetning av svetsfogar A Fasning A 24 C 24 C 60/80 Gradning A 36/80 C 36 - Allroundverktyg i hårdhet Q. PFERD-utförande med hög avverkning och bra livslängd. Slipmedel: Korund A Fri från järn-, klor- och svavelhaltiga tillsatsmaterial. Stål Bearbetning av svetsfogar, fasning, gradning, ytslipning Passar vinkelslipmaskiner i alla effektklasser. Med slipskålen i snedställt läge är det även möjligt att slipa svetsfogar. Säkerhetsanvisning: Den maximalt tillåtna periferihastigheten uppgår till 50 m/s. Beakta vinkelslipmaskinens. Stål medelhårt utförande hårdhet Q Centrumhål Gänga Centrumhål Hål ø H Gänga H Ytter-ø D Minsta ø J Bredd T Väggtjocklek W 50 ETT 80-8 A 36 Q SG/22, , , ETT 80-8 A 80 Q SG/22, , , ETT A 16 Q SG/22, , , ETT A 24 Q SG/22, , , ETT A 36 Q SG/22, , , ETT A 16 Q SG/M M ,600 Allroundverktyg i hårdhet Q för våt- och torrslipning. PFERD-utförande med hög avverkning och bra livslängd. Sten/gjutjärn/gjuthud medelhårt utförande hårdhet Q Slipmedel: Kiselkarbid C Natur- och konststen, gjutjärn, gjuthud Våtslipning, torrslipning, ytslipning, fasning, gradning Passar vinkelslipmaskiner i alla effektklasser. Säkerhetsanvisning: Den maximalt tillåtna periferihastigheten uppgår till 50 m/s. Beakta vinkelslipmaskinens. Centrumhål Centrumhål Hål ø H Ytter-ø D Minsta ø J Bredd T Väggtjocklek W 50 ETT 80-8 C 80 Q SG/22, , , ETT C 16 Q SG/22, , , ETT C 24 Q SG/22, , , ETT C 36 Q SG/22, , , ETT C 60 Q SG/22, , ,670 I 17

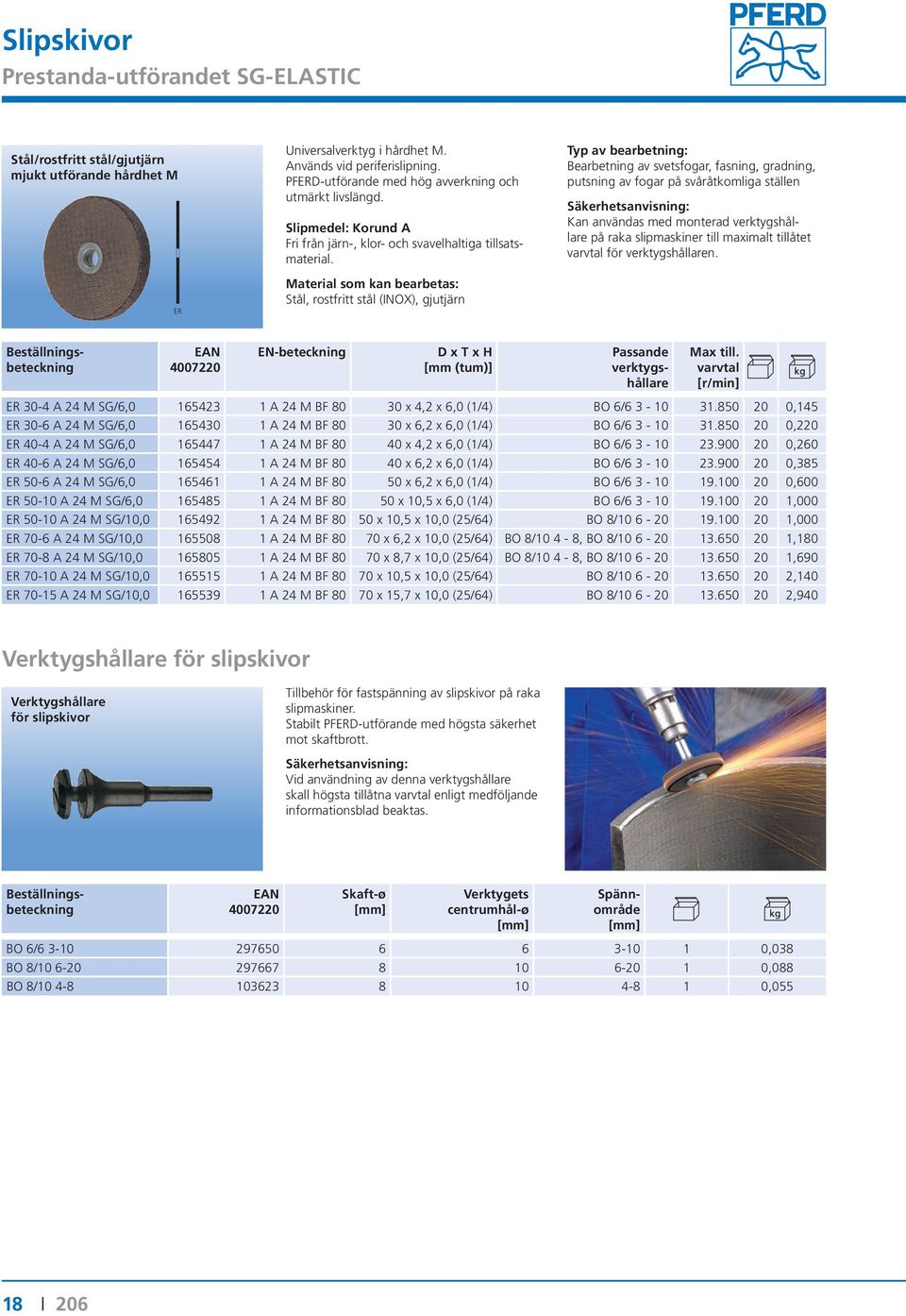

18 Slipskivor Prestanda-utförandet Stål/rostfritt stål/gjutjärn mjukt utförande hårdhet M ER Universalverktyg i hårdhet M. Används vid periferislipning. PFERD-utförande med hög avverkning och utmärkt livslängd. Slipmedel: Korund A Fri från järn-, klor- och svavelhaltiga tillsatsmaterial. Stål, rostfritt stål (INOX), gjutjärn Bearbetning av svetsfogar, fasning, gradning, putsning av fogar på svåråtkomliga ställen Säkerhetsanvisning: Kan användas med monterad verktygshållare på raka slipmaskiner till maximalt tillåtet för verktygshållaren. D x T x H Passande verktygshållare ER 30-4 A 24 M SG/6, A 24 M BF x 4,2 x 6,0 (1/4) BO 6/ ,145 ER 30-6 A 24 M SG/6, A 24 M BF x 6,2 x 6,0 (1/4) BO 6/ ,220 ER 40-4 A 24 M SG/6, A 24 M BF x 4,2 x 6,0 (1/4) BO 6/ ,260 ER 40-6 A 24 M SG/6, A 24 M BF x 6,2 x 6,0 (1/4) BO 6/ ,385 ER 50-6 A 24 M SG/6, A 24 M BF x 6,2 x 6,0 (1/4) BO 6/ ,600 ER A 24 M SG/6, A 24 M BF x 10,5 x 6,0 (1/4) BO 6/ ,000 ER A 24 M SG/10, A 24 M BF x 10,5 x 10,0 (25/64) BO 8/ ,000 ER 70-6 A 24 M SG/10, A 24 M BF x 6,2 x 10,0 (25/64) BO 8/10 4-8, BO 8/ ,180 ER 70-8 A 24 M SG/10, A 24 M BF x 8,7 x 10,0 (25/64) BO 8/10 4-8, BO 8/ ,690 ER A 24 M SG/10, A 24 M BF x 10,5 x 10,0 (25/64) BO 8/ ,140 ER A 24 M SG/10, A 24 M BF x 15,7 x 10,0 (25/64) BO 8/ ,940 Verktygshållare för slipskivor Verktygshållare för slipskivor Tillbehör för fastspänning av slipskivor på raka slipmaskiner. Stabilt PFERD-utförande med högsta säkerhet mot skaftbrott. Säkerhetsanvisning: Vid användning av denna verktygshållare skall högsta tillåtna enligt medföljande informationsblad beaktas. Skaft-ø Verktygets centrumhål-ø Spännområde BO 6/ ,038 BO 8/ ,088 BO 8/ , I

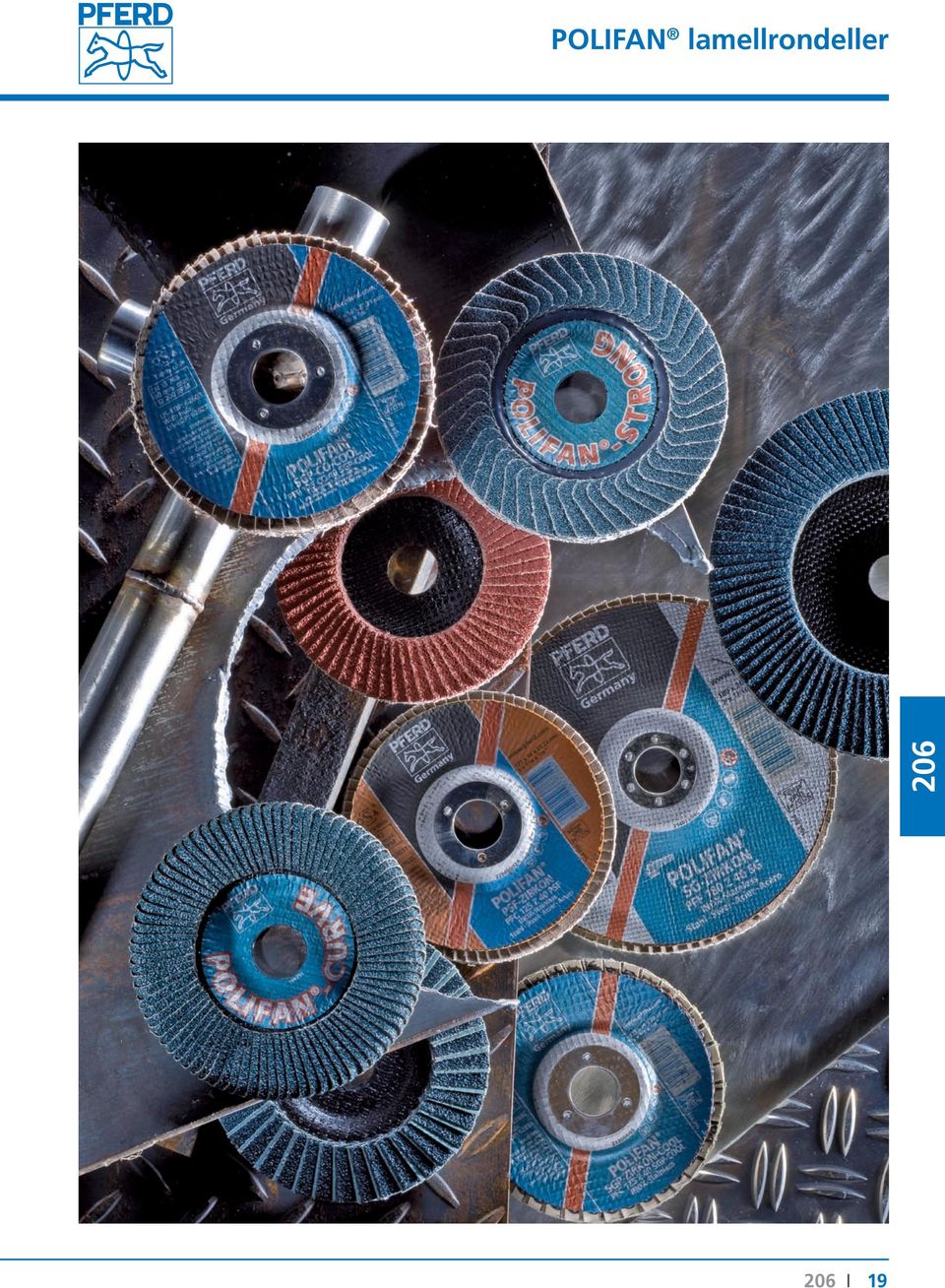

19 POLIFAN lamellrondeller I 19

20 POLIFAN lamellrondeller Allmänna informationer Produktutföranden För de många olika arbetsuppgifterna inom industri och hantverk erbjuder PFERD POLIFAN lamellrondeller i tre produktutföranden med beprövat färgmärkningssystem: Universal-utförandet PSF För universell användning inom industri och hantverk. Prestanda-utförandet SG Den bredaste verktygspaletten för professionell användning inom industri och hantverk. POLIFAN lamellrondeller erbjuder användaren fördelar jämfört med navrondeller där det förrutom högsta avverkning samtidigt även krävs hög ytkvalitet. Det breda spektrat högvärdiga sliplameller och de i praktiken beprövade specialutförandena i PFERD-programmet uppfyller kraven från krävande och svåra bearbetningar och från de material som skall slipas. Special-utförandet SGP För speciella typer av bearbetningar i industrin. Den nya högprestanda-lamellrondellen POLIFAN -STRONG med enastående aggressivitet och utmärkt livslängd och lamellrondellen POLIFAN -CURVE för slipning av kälsvetsar är de senaste innovationerna från PFERD. För kundspecifika bearbetningar kan vi även tillverka och leverera specialutföranden. Den snabba vägen till det optimala verktyget Med utgångspunkt från bearbetning ➊ och material ➋ visar översikten olika utföranden på verktyg ur PFERD-programmet och hjälper Er, att hitta det optimala verktyget. ➋ Material Arbetsstycke Stål Rostfritt stål (INOX) Aluminium, Icke-järnmetaller Plaster, andra material ➊ Bearbetning Ytslipning Bearbetning av svetsfogar Fasning Gradning Utförande Sida Utförande Sida Utförande Sida Utförande Sida PSF A 22 PSF ZIRKON 23 SG A 24 SG ZIRKON 25 SG CO 28 PSF A 22 PSF ZIRKON 23 SG A 24 SG ZIRKON-COMPACT 25 SG ZIRKON 25 SGP ZIRKON-POWER 30 SGP ZIRKON-STRONG 29 SG ZIRKON-COMPACT 25 SG ZIRKON 25 SGP ZIRKON-POWER 30 SGP ZIRKON-STRONG 29 SG ZIRKON-COMPACT 25 SGP ZIRKON-POWER 30 SGP ZIRKON-STRONG 29 PSF A 22 PSF ZIRKON 23 SG A 24 SG A-COOL 27 SG ZA 26 SGP ZIRKON-COOL 30 SGP CO-COOL 31 PSF ZIRKON 23 SG ZA 26 SG CO 28 SGP ZIRKON-COOL 30 SGP CO-COOL 31 SG ZIRKON 25 SGP ZIRKON-POWER 30 SG A-COOL 27 SGP CO-COOL 31 SG A-COOL 27 SGP CO-COOL 31 SGP ZIRKON-POWER 30 SGP CO-COOL 31 PSF A 22 SG A 24 SG A-COOL 27 SGP CO-COOL 31 PSF A 22 SG A 24 PSF A 22 SG A 24 Kälsvetsslipning SGP-ZIRKON-CURVE 32 SGP ZIRKON-CORNER 32 SGP-ZIRKON-CURVE 32 SGP ZIRKON-CORNER I

21 POLIFAN lamellrondeller Allmänna informationer PFERD PFC 125 A 40 SG COOL Verktygets beteckning och form PFF = rakt utförande PFC = koniskt utförande PFR = radialt utförande Ytterdiameter Ytter-ø D i Slipmedel A = korund CO = keramiskt korn Z = zirkonkorund ZA = zirkonkorund/korund Kornstorlek PFERD-Produktutföranden PSF = Universal-utförandet SG = Prestanda-utförandet SGP = Special-utförandet Verktygs-varianter COMPACT = för fasning och gradning COOL = för mycket kall slipning CORNER = för hörn och vinklar CURVE = för kälsvetsslipning POWER = för mycket starka maskiner STRONG = för maximal aggressivitet och livslängd Märkning enligt EN PFC PFF PFR Säkerhetsstandard osa Europeisk norm Max periferihastighet [m/s] Max. till. USA Säkerhetsnorm USA Säkerhetsnorm Australien PFERD- Produktutförande Safety code EN m/s max RPM US-EDP: With hub: US-EDP: WARNING: Improper use may cause property damage or serious injuries. Comply with: USA: ANSI B7.1 and OSHA regulations. AUS: AS 1788 Use safety goggles and machine guards. Färgmärkning för materialgruppen Germany POLIFAN SG-A-COOL PFC 125 A 40 SG-COOL INOX-Stainless Alu - NE-Metalle - Non Ferrous Metals Métaux non ferraux Metales no férricos PFERD /01 Materialgrupp x 17 x 22,23 mm 5 x 5/8 x 7/8 " Färgmärkning enligt EN 80 m/s Fillers with Fe/Cl/S Färgmärkning för produktutförandet Ytter-ø Tjocklek Hål-ø Piktogram säkerhetsrekommendationer streckkod Fri från järn-, svaveloch klorhaltiga fyllnadsmaterial Färgmärkning för de tre produktutförandena Universal-utförandet PSF Prestanda-utförandet SG Special-utförandet SGP Symbolfärger för de material som skall bearbetas Universal-utförandet PSF Prestanda-utförandet SG Special-utförandet SGP Material = färg Sida Material = färg Sida Material = färg Sida stål/rostfritt stål (INOX) svart /blå stål svart 25 stål svart 29 stål/rostfritt stål (INOX) svart/blå 24-25, 28 stål/rostfritt stål (INOX) svart/blå 30, 32 rostfritt stål (INOX) blå 26 rostfritt stål (INOX) blå 30, 31 aluminium/icke-järnmetaller/rostfritt stål (INOX) silver/blå 27 I 21

22 POLIFAN lamellrondeller Universal-utförandet PSF Stål/rostfritt stål (INOX)/plast utförande PSF A Mångsidigt användbart verktyg för universell bearbetning. PFERD-utförande med hög avverkning och bra livslängd. Optimerar lagerhållningen, då detta utförande kan användas på många material. Slipmedel: Korund A Kornstorlek: 40, 60, 80, 120 Stål, rostfritt stål (INOX), plast Även vid lågt sliptryck uppnås mycket bra slipresultat. Passar vinkelslipmaskiner i alla effektklasser. PFF PFC Ytslipning, bearbetning av svetsfogar Kornstorlek D x T x H Rakt utförande PFF PFF 115 A 40 PSF/22, x 16 x 22,23 (7/8) ,990 PFF 115 A 60 PSF/22, x 15 x 22,23 (7/8) ,880 PFF 115 A 80 PSF/22, x 15 x 22,23 (7/8) ,770 PFF 115 A 120 PSF/22, x 13 x 22,23 (7/8) ,750 PFF 125 A 40 PSF/22, x 16 x 22,23 (7/8) ,080 PFF 125 A 60 PSF/22, x 15 x 22,23 (7/8) ,000 PFF 125 A 80 PSF/22, x 15 x 22,23 (7/8) ,870 PFF 125 A 120 PSF/22, x 13 x 22,23 (7/8) ,840 PFF 180 A 40 PSF/22, x 16 x 22,23 (7/8) ,660 Koniskt utförande PFC PFC 115 A 40 PSF/22, x 15 x 22,23 (7/8) ,950 PFC 115 A 60 PSF/22, x 14 x 22,23 (7/8) ,870 PFC 115 A 80 PSF/22, x 14 x 22,23 (7/8) ,780 PFC 115 A 120 PSF/22, x 12 x 22,23 (7/8) ,730 PFC 125 A 40 PSF/22, x 15 x 22,23 (7/8) ,060 PFC 125 A 60 PSF/22, x 14 x 22,23 (7/8) ,010 PFC 125 A 80 PSF/22, x 14 x 22,23 (7/8) ,900 PFC 125 A 120 PSF/22, x 12 x 22,23 (7/8) ,860 PFC 180 A 40 PSF/22, x 15 x 22,23 (7/8) ,540 PFC 180 A 60 PSF/22, x 14 x 22,23 (7/8) , I

23 POLIFAN lamellrondeller Universal-utförandet PSF Verktyg för universella, krävande berarbetning. PFERD-utförande med aggressiv avverkning och bra livslängd. Slipmedel: Zirkonkorund Z Kornstorlek: 40, 60, 80 Stål, rostfritt stål (INOX) Ytslipning, bearbetning av svetsfogar Bästa avverkning uppnås med effektstarka vinkelslipmaskiner vid ökat sliptryck. Stål/rostfritt stål (INOX) utförande PSF-ZIRKON PFF PFC Kornstorlek D x T x H Rakt utförande PFF PFF 115 Z 40 PSF/22, x 15 x 22,23 (7/8) ,850 PFF 115 Z 60 PSF/22, x 14 x 22,23 (7/8) ,800 PFF 115 Z 80 PSF/22, x 14 x 22,23 (7/8) ,780 PFF 125 Z 40 PSF/22, x 15 x 22,23 (7/8) ,000 PFF 125 Z 60 PSF/22, x 14 x 22,23 (7/8) ,920 PFF 125 Z 80 PSF/22, x 14 x 22,23 (7/8) ,900 PFF 180 Z 40 PSF/22, x 15 x 22,23 (7/8) ,400 PFF 180 Z 60 PSF/22, x 15 x 22,23 (7/8) ,230 Koniskt utförande PFC PFC 115 Z 40 PSF/22, x 14 x 22,23 (7/8) ,850 PFC 115 Z 60 PSF/22, x 14 x 22,23 (7/8) ,800 PFC 115 Z 80 PSF/22, x 14 x 22,23 (7/8) ,760 PFC 125 Z 40 PSF/22, x 14 x 22,23 (7/8) ,000 PFC 125 Z 60 PSF/22, x 14 x 22,23 (7/8) ,950 PFC 125 Z 80 PSF/22, x 14 x 22,23 (7/8) ,890 PFC 150 Z 40 PSF/22, x 14 x 22,23 (7/8) ,750 PFC 150 Z 60 PSF/22, x 14 x 22,23 (7/8) ,700 PFC 180 Z 40 PSF/22, x 14 x 22,23 (7/8) ,300 PFC 180 Z 60 PSF/22, x 14 x 22,23 (7/8) ,260 I 23

24 POLIFAN lamellrondeller Prestanda-utförandet SG Stål/rostfritt stål (INOX)/plast utförande SG A Mångsidigt användbart proffsverktyg för universella bearbetningar. PFERD-utförande med hög avverkning och utmärkt livslängd. PFF PFC Slipmedel: Korund A Kornstorlek: 24, 40, 60, 80, 120 Stål, rostfritt stål (INOX), plast Ytslipning, bearbetning av svetsfogar Även vid lågt sliptryck uppnås mycket bra slipresultat. Passar vinkelslipmaskiner i alla effektklasser. Kornstorlek D x T x H Rakt utförande PFF PFF 100 A 40 SG/16, x 15 x 16,0 (5/8) ,840 PFF 100 A 60 SG/16, x 15 x 16,0 (5/8) ,800 PFF 100 A 80 SG/16, x 14 x 16,0 (5/8) ,690 PFF 100 A 120 SG/16, x 13 x 16,0 (5/8) ,640 PFF 115 A 40 SG/22, x 19 x 22,23 (7/8) ,100 PFF 115 A 60 SG/22, x 17 x 22,23 (7/8) ,050 PFF 115 A 80 SG/22, x 17 x 22,23 (7/8) ,890 PFF 115 A 120 SG/22, x 15 x 22,23 (7/8) ,810 PFF 125 A 40 SG/22, x 19 x 22,23 (7/8) ,210 PFF 125 A 60 SG/22, x 17 x 22,23 (7/8) ,160 PFF 125 A 80 SG/22, x 17 x 22,23 (7/8) ,050 PFF 125 A 120 SG/22, x 15 x 22,23 (7/8) ,950 PFF 180 A 40 SG/22, x 19 x 22,23 (7/8) ,800 PFF 180 A 60 SG/22, x 17 x 22,23 (7/8) ,500 PFF 180 A 80 SG/22, x 17 x 22,23 (7/8) ,300 PFF 180 A 120 SG/22, x 15 x 22,23 (7/8) ,100 Koniskt utförande PFC PFC 115 A 24 SG/22, x 17 x 22,23 (7/8) ,100 PFC 115 A 40 SG/22, x 17 x 22,23 (7/8) ,100 PFC 115 A 60 SG/22, x 17 x 22,23 (7/8) ,980 PFC 115 A 80 SG/22, x 17 x 22,23 (7/8) ,850 PFC 115 A 120 SG/22, x 15 x 22,23 (7/8) ,830 PFC 125 A 24 SG/22, x 17 x 22,23 (7/8) ,200 PFC 125 A 40 SG/22, x 17 x 22,23 (7/8) ,200 PFC 125 A 60 SG/22, x 17 x 22,23 (7/8) ,140 PFC 125 A 80 SG/22, x 17 x 22,23 (7/8) ,960 PFC 125 A 120 SG/22, x 15 x 22,23 (7/8) ,930 PFC 180 A 24 SG/22, x 19 x 22,23 (7/8) ,800 PFC 180 A 40 SG/22, x 17 x 22,23 (7/8) ,700 PFC 180 A 60 SG/22, x 17 x 22,23 (7/8) ,400 PFC 180 A 80 SG/22, x 17 x 22,23 (7/8) ,230 PFC 180 A 120 SG/22, x 15 x 22,23 (7/8) , I

25 POLIFAN lamellrondeller Prestanda-utförandet SG Högkvalitativt verktyg för mycket krävande bearbetningar vid lönsam användning. PFERD-utförande med aggressiv avverkning och utmärkt livslängd. Stål/rostfritt stål (INOX) utförande SG-ZIRKON Slipmedel: Zirkonkorund Z Kornstorlek: 40, 60 Stål, rostfritt stål (INOX) Bearbetning av svetsfogar, fasning, ytslipning på stål Högprestandaslipmedlet zirkonkorund uppnår bästa resultat med effektstarka vinkelslipmaskiner och ökat sliptryck. PFF PFC Kornstorlek D x T x H Rakt utförande PFF PFF 115 Z 40 SG/22, x 18 x 22,23 (7/8) ,100 PFF 115 Z 60 SG/22, x 18 x 22,23 (7/8) ,100 PFF 125 Z 40 SG/22, x 18 x 22,23 (7/8) ,300 PFF 125 Z 60 SG/22, x 18 x 22,23 (7/8) ,200 PFF 180 Z 40 SG/22, x 20 x 22,23 (7/8) ,100 PFF 180 Z 60 SG/22, x 18 x 22,23 (7/8) ,800 Koniskt utförande PFC PFC 115 Z 40 SG/22, x 17 x 22,23 (7/8) ,100 PFC 115 Z 60 SG/22, x 17 x 22,23 (7/8) ,100 PFC 125 Z 40 SG/22, x 17 x 22,23 (7/8) ,200 PFC 125 Z 60 SG/22, x 17 x 22,23 (7/8) ,140 PFC 180 Z 40 SG/22, x 20 x 22,23 (7/8) ,100 PFC 180 Z 60 SG/22, x 17 x 22,23 (7/8) ,800 Toppverktyg för mycket krävande och samtidigt kostnadseffektiv slipning. PFERD-utförande med aggressiv avverkning och enastående livslängd. Stål utförande SG-ZIRKON-COMPACT Slipmedel: Zirkonkorund Kornstorlek: 40, 60 Stål Slipning av svetsfogar, fasning, gradning Högprestandaslipmedlet zirkonkorund uppnår bästa resultat på effektstarka vinkelslipmaskiner. PFC Kornstorlek D x T x H Koniskt utförande PFC PFC 115 Z 40 SG-COMPACT/22, x 18 x 22,23 (7/8) ,100 PFC 115 Z 60 SG-COMPACT/22, x 18 x 22,23 (7/8) ,100 PFC 125 Z 40 SG-COMPACT/22, x 18 x 22,23 (7/8) ,300 PFC 125 Z 60 SG-COMPACT/22, x 18 x 22,23 (7/8) ,200 I 25

26 POLIFAN lamellrondeller Prestanda-utförandet SG Rostfritt stål (INOX) utförande SG ZA Proffsverktyg för krävande bearbetningar. PFERD-utförande med hög avverkning och utmärkt livslängd. PFF PFC Slipmedel: Zirkonkorund/korund ZA Kornstorlek: 24, 40, 60, 80 Rostfritt stål (INOX) Ytslipning, bearbetning av svetsfogar Högprestandaslipmedlet zirkonkorund förblir fortsatt aggressivt speciellt vid ytslipning på rostfritt stål (INOX) och glasar inte. Kan användas på vinkelslipmaskiner i alla effektklasser. Kornstorlek D x T x H Rakt utförande PFF PFF 100 ZA 40 SG/16, x 15 x 16,0 (5/8) ,760 PFF 100 ZA 60 SG/16, x 14 x 16,0 (5/8) ,760 PFF 100 ZA 80 SG/16, x 14 x 16,0 (5/8) ,760 PFF 115 ZA 40 SG/22, x 18 x 22,23 (7/8) ,900 PFF 115 ZA 60 SG/22, x 17 x 22,23 (7/8) ,900 PFF 115 ZA 80 SG/22, x 16 x 22,23 (7/8) ,900 PFF 125 ZA 40 SG/22, x 18 x 22,23 (7/8) ,080 PFF 125 ZA 60 SG/22, x 17 x 22,23 (7/8) ,080 PFF 125 ZA 80 SG/22, x 17 x 22,23 (7/8) ,080 PFF 180 ZA 24 SG/22, x 19 x 22,23 (7/8) ,860 PFF 180 ZA 40 SG/22, x 18 x 22,23 (7/8) ,860 PFF 180 ZA 60 SG/22, x 17 x 22,23 (7/8) ,860 PFF 180 ZA 80 SG/22, x 16 x 22,23 (7/8) ,860 Koniskt utförande PFC PFC 115 ZA 40 SG/22, x 17 x 22,23 (7/8) ,930 PFC 115 ZA 60 SG/22, x 17 x 22,23 (7/8) ,930 PFC 115 ZA 80 SG/22, x 16 x 22,23 (7/8) ,930 PFC 125 ZA 40 SG/22, x 17 x 22,23 (7/8) ,030 PFC 125 ZA 60 SG/22, x 17 x 22,23 (7/8) ,030 PFC 125 ZA 80 SG/22, x 16 x 22,23 (7/8) ,030 PFC 180 ZA 24 SG/22, x 19 x 22,23 (7/8) ,860 PFC 180 ZA 40 SG/22, x 17 x 22,23 (7/8) ,860 PFC 180 ZA 60 SG/22, x 17 x 22,23 (7/8) ,860 PFC 180 ZA 80 SG/22, x 16 x 22,23 (7/8) , I

27 POLIFAN lamellrondeller Prestanda-utförandet SG Proffsverktyg för bearbetning med hög ytfinhet och låg värmeutveckling PFERD-utförande med speciellt kall slipning på material som leder värme dåligt. Rostfritt stål (INOX)/aluminium/ icke-järnmetaller utförande SG-A-COOL Slipmedel: Korund A med slipaktiv beläggning Kornstorlek: 40, 60, 80 Rostfritt stål (INOX), aluminium, icke-järnmetaller Kall ytslipning, bearbetning av svetsfogar Redan vid minimalt sliptryck med reglerbara vinkelslipmaskiner i det undre sområdet uppnås kall slipning. Passar utmärkt för bearbetning av plåt och tunnväggiga profiler. PFF PFC Kornstorlek D x T x H Rakt utförande PFF PFF 100 A 40 SG-COOL/16, x 15 x 16,0 (5/8) ,860 PFF 100 A 60 SG-COOL/16, x 14 x 16,0 (5/8) ,800 PFF 100 A 80 SG-COOL/16, x 14 x 16,0 (5/8) ,770 PFF 115 A 40 SG-COOL/22, x 18 x 22,23 (7/8) ,100 PFF 115 A 60 SG-COOL/22, x 17 x 22,23 (7/8) ,100 PFF 115 A 80 SG-COOL/22, x 17 x 22,23 (7/8) ,040 PFF 125 A 40 SG-COOL/22, x 18 x 22,23 (7/8) ,300 PFF 125 A 60 SG-COOL/22, x 17 x 22,23 (7/8) ,200 PFF 125 A 80 SG-COOL/22, x 17 x 22,23 (7/8) ,200 PFF 180 A 40 SG-COOL/22, x 18 x 22,23 (7/8) ,800 PFF 180 A 60 SG-COOL/22, x 17 x 22,23 (7/8) ,600 PFF 180 A 80 SG-COOL/22, x 17 x 22,23 (7/8) ,600 Koniskt utförande PFC PFC 115 A 40 SG-COOL/22, x 17 x 22,23 (7/8) ,170 PFC 115 A 60 SG-COOL/22, x 16 x 22,23 (7/8) ,100 PFC 115 A 80 SG-COOL/22, x 16 x 22,23 (7/8) ,100 PFC 125 A 40 SG-COOL/22, x 17 x 22,23 (7/8) ,300 PFC 125 A 60 SG-COOL/22, x 16 x 22,23 (7/8) ,300 PFC 125 A 80 SG-COOL/22, x 16 x 22,23 (7/8) ,200 PFC 180 A 40 SG-COOL/22, x 17 x 22,23 (7/8) ,800 PFC 180 A 60 SG-COOL/22, x 16 x 22,23 (7/8) ,600 PFC 180 A 80 SG-COOL/22, x 16 x 22,23 (7/8) ,400 I 27
