2 Verktyg för bearbetning av aluminium Innehållsförteckning PFERD erbjuder ett omfattande verktygsprogram, med verktyg som uppfyller de mest skilda krav på bearbetning av aluminium. Alla verktyg har utvecklats speciellt för denna typ av användning och har också i praktiken visat sig hålla rätt prestanda. Vi har sammanfattat vår mångåriga erfarenhet och vår aktuella Know- How av det specifika förhållandet spånavverkning och prestanda vid bearbetning av aluminium och varierande aluminiumlegeringar i denna PFERD-PRAXIS. Aluminium Material med framtid Mer än legeringar... 4 Aluminiums egenskaper... 5 er för aluminium Rekommendationer för bearbetning av aluminium... 7 Viktiga säkerhetsanvisningar... 8 Arbetsprocesser vid bearbetning av aluminium... 9 På sidorna visar vi, med vilka PFERD-verktyg de olika arbetsprocesserna kan lösas vid bearbetning av aluminium. Kapa och skapa genomgångar Gradning Preparering av svetsar och fogar Preparering av svetsar och ytbearbetning Verktyg för bearbetning av aluminium enligt PFERD-katalogdelar På sidorna beskriver vi enligt PFERD Katalogstrukturen de speciella egenskaperna för de enskilda verktygsgrupperna, som är speciellt lämpliga för aluminiumbearbetning. Filar... Katalog Roterande filar... Katalog Hålsågar och kärnborrar... Katalog Katalog Slip- och polerverktyg... Katalog Kapskivor... Katalog Navrondeller... Katalog POLIFAN - Lamellrondeller... Katalog Industriella borstar... Katalog Maskiner för roterande verktyg... Katalog Svetsbearbetning Fin- och finishbearbetning Strukturering Polering

3 Aluminium Material med framtid Varför ökar åter användning och bearbetning av aluminium och aluminiumlegeringar? Med en andel av mer än 8 % är aluminium efter syre och kisel det vanligaste elementet i jordskorpan. På grund av materialegenskaperna för aluminium och aluminiumlegeringar n extrem hållbarhet, n låg vikt, n korrosionsbeständig och n återvinningsbar har användningen av aluminium och aluminiumlegeringar åter ökat de senaste åren. Utvecklingen av konstruktionsdelar med allt lägre vikt med samma hållfasthetskrav leder till ökad användning av aluminiumlegeringar. Den nästan fria formgestaltningsmöjligheten medelst industriellt tillgängliga tillverkningsmetoder (gjutning, valsning, strängsprutning) öppnar många möjligheter för industriell användning av aluminiumlegeringar. En tyngdpunkt för utvecklingen inom fogteknikens område syftar till att kunna använda de för metaller vanliga fogningsmetoderna även för aluminiumlegeringar. I många branscher och industrier måste materialen vara så beskaffade, att de uppfyller kraven på ytkvalitet, ekologi och säkerhet. Man kan inte längre tänka sig effektiva transportsystem utan användning av lätta konstruktionsdelar av aluminium. Även de ur miljösynpunkt ökade kraven på att kunna återvinna moderna produkter, uppfyller materialgruppen aluminium utmärkt. Vårt mål: Optimala arbetsresultat och största möjliga lönsamhet vid bearbetning av aluminium. Vid det här laget används nästan alla svetsmetoder i industrin för fogning av aluminium och dess legeringar under iakttagande av de specifika egenska perna för detta material. Många tillämpningar vid husbyggen, fordons-, behållar-, maskin- och fasadtillverkning, vid dörrar, fönster, fundament, värmeväxlare och i flygplan löser man idag med speciella aluminiumlegeringar. Allt fler användare eftersträvar optimala arbetsresultat och största möjliga lönsamhet vid bearbetning av aluminium. För PFERD har därför utvecklingen av nya verktyg för bearbetning av aluminiumlegeringar sedan årtionden högsta prioritet. 3

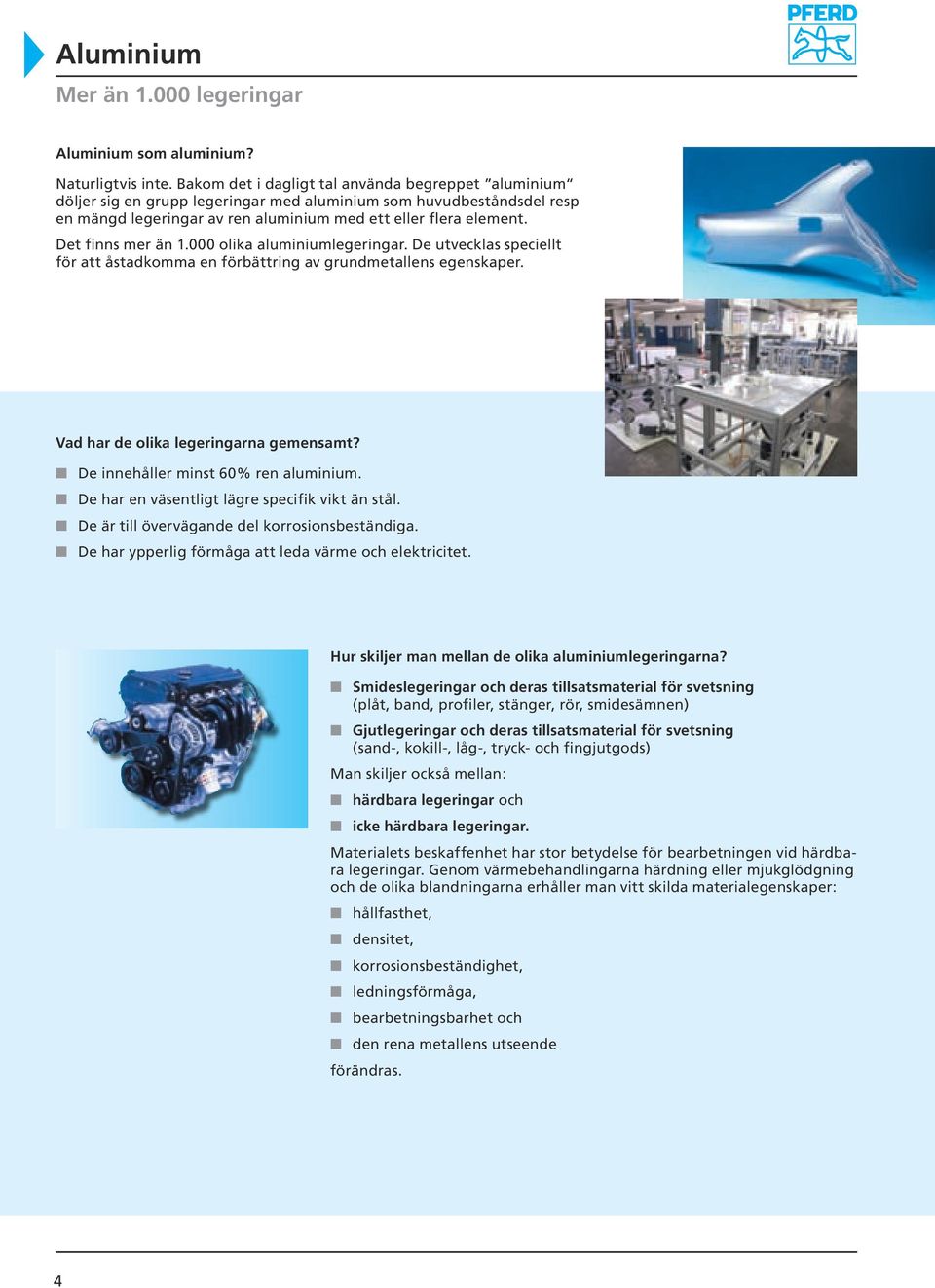

4 Aluminium Mer än legeringar Aluminium som aluminium? Naturligtvis inte. Bakom det i dagligt tal använda begreppet aluminium döljer sig en grupp legeringar med aluminium som huvudbeståndsdel resp en mängd legeringar av ren aluminium med ett eller flera element. Det finns mer än olika aluminiumlegeringar. De utvecklas speciellt för att åstadkomma en förbättring av grundmetallens egenskaper. Vad har de olika legeringarna gemensamt? n De innehåller minst 60% ren aluminium. n De har en väsentligt lägre specifik vikt än stål. n De är till övervägande del korrosionsbeständiga. n De har ypperlig förmåga att leda värme och elektricitet. Hur skiljer man mellan de olika aluminiumlegeringarna? n Smideslegeringar och deras tillsatsmaterial för svetsning (plåt, band, profiler, stänger, rör, smidesämnen) n Gjutlegeringar och deras tillsatsmaterial för svetsning (sand-, kokill-, låg-, tryck- och fingjutgods) Man skiljer också mellan: n härdbara legeringar och n icke härdbara legeringar. Materialets beskaffenhet har stor betydelse för bearbetningen vid härdbara legeringar. Genom värmebehandlingarna härdning eller mjukglödgning och de olika blandningarna erhåller man vitt skilda materialegenskaper: n hållfasthet, n densitet, n korrosionsbeständighet, n ledningsförmåga, n bearbetningsbarhet och n den rena metallens utseende förändras. 4

5 Aluminium Aluminiums egenskaper Vad påverkar bearbetningen av aluminium? Den största svårigheten vid bearbetning av de flesta aluminiumlegeringar är hur de uppför sig vid avverkning. Beroende på legering och härdning kan de vara antingen sega och kletande eller spröda och hårda. Hårdheten för det aluminiummaterial som skall bearbetas är avgörande. En icke optimal skärgeometri för verktyget gör att verktyget sätts igen genom att det bildas löseggar. I detta fall sjunker verktygets livslängd drastiskt. På grund av den höga syreaffiniteten för aluminium bildas ett tätt oxidskikt i luften och i vattnet. Detta skikt ger den underliggande metallen ett gott skydd mot korrosion. Vad måste man tänka på vid den mekaniska ytbearbetningen? Korrosionsbeteendet påverkas starkt av ytans beskaffenhet och förändringen av ytan genom slipning, polering och borstning. Varje glättning påverkar korrosionsbeständigheten positivt och varje uppruggning negativt. Främmande partiklar som trycks in i ytan minskar likaså korrosionsbeständigheten. Den mekaniska ytbearbetningen av ren aluminium och aluminiumlegeringar med en Brinellhårdhet mindre än 40 HB kräver försiktighet och erfarenhet. Det tryck som används vid slipning och polering måste beakta materialets specifika hårdhet, då mjuka material har en tendens att kleta, slipstoft och slipmedel kan tryckas in i arbetsstyckets yta, vilket kan medföra att den optiska förädlingseffekten uteblir. Foto: Otto Fuchs Även i framtiden kommer ännu fler nya material på aluminiumbasis att utvecklas, eftersom de har egenskaper, som gör dem oumbärliga för vår värld idag. Därför betecknas aluminium också som det nya århundradets metall. 5

6 Aluminium er MJUK, HÅLLFAST, HÅRD För att säkerställa optimal bearbetning av aluminium och de olika aluminiumlegeringarna enligt EN, skiljer PFERD mellan tre avverkningssgrupper (MJuk, HÅLLFAST, HÅRD) med olika Brinellhårdhetsområden. På följande sidor samordnar vi dessa avverkningsgrupper med lämpliga PFERD-verktyg. Foto: Otto Fuchs Foto: Otto Fuchs HB AVVERKNINGSGRUPP MJUK AVVERKNINGSGRUPP HÅllfast AVVERKNINGSGRUPP hård n Ej härdbara smideslegeringar EN AW EN AW EN AW EN AW n Härdbara smideslegeringar i mjukt tillstånd EN AW EN AW n Tillsatsmaterial för svetsning n Ej härdbara aluminium-gjut-legeringar EN AC EN AB n Härdbara aluminium-gjutlegeringar i mjukt tillstånd EN AC EN AB n Tillsatsmaterial för svetsning n Smideslegeringar med låg kiselandel EN AW n Härdbara smideslegeringar EN AW EN AW n Härdade aluminiumgjut-legeringar med kiselhalter < 12% EN AC EN AB n Ej härdade aluminiumgjut-legeringar med kiselhalter < 12% EN AC EN AB n Härdade smideslegeringar med spånbrytande egenskaper Index HB = Hårdhet Brinell EN = Europanorm AB = Legerade aluminiumtackor AC = Aluminiumgjutstycken AW = Aluminiumsmidesämnen n Aluminium-gjut-legeringar med kiselhalter > 12% (kraftigt verktygsslitande) n Självhärdande aluminiumgjutlegeringar utan kisel EN AC EN AC EN AB EN AB n Härdade aluminiumgjutlegeringar utan kisel EN AC EN AC EN AB EN AB n Tillsatsmaterial för svetsning n Härdade smideslegeringar EN AW EN AW n Tillsatsmaterial för svetsning 6

7 Aluminium Rekommendationer för bearbetning Vilka rekommendationer måste beaktas vid bearbetning av aluminium? Skärhastighet (varvtal) n För optimering av ytkvaliteten måste skärhastigheten anpassas till bearbetningsprocessen, legeringen och dess behandlingstillstånd. Beakta varvtalsrekommendationerna på följande sidor. Sliptryck n Lokal överhettning p g a för högt sliptryck vid slipningen kan trots den goda värmeledningsförmågan för aluminium lokalt medföra strukturförändringar. Vid eventuell efterföljande elektrolytisk ytbehandling kan det dekorativa utseendet därigenom försämras. n Undvik högt sliptryck, för att slipstoft och slipmedel inte skall fastna på arbetsstyckets yta. n Till skillnad från konventionella stålmaterial måste man arbeta med lägre sliptryck vid slipning av aluminiumlegeringar. Endast på detta sätt kan hög uppvärmning av arbetsstycket förhindras och god ytkvalitet uppnås. Kylning n Genom att använda slipoljor och slipfett förhindras hög temperaturutveckling vilket bidrar speciellt vid finare kornstorlekar till kylning. Korrosion n För att undvika kontaktkorrosion av slipstoftet på ytan som bearbetas får de verktyg som används (t ex borstar) inte bestå av kopparlegeringar eller stål. n Det är inte heller tillåtet, att använda slip- eller polerskivor liksom borstar, som redan använts vid bearbetning av andra metaller. Det är absolut nödvändigt att hålla verktygen strikt åtskilda. 7

8 Aluminium Viktiga säkerhetsanvisningar Den tyska branschorganisationens säkerhetsanvisningar I reglerna för säkerhet och hälsa i arbetet (BGR 109) fastställer den tyska branschorganisationen genom vilka handlingsätt och förebyggande åtgärder risker som dammbränder och dammexplosioner vid slipning, borstning och polering kan förhindras. Branschorganisationen ger bl a information om följande teman: n Konstruktion av bearbetningsmaskiner, tillhörande utrustning samt arbets- och lagerlokaler. n Transport, uppsamling och lagring av damm samt eventuellt slam som uppkommit. n Bearbetning och utfällning av olika material (aluminium och gnistbildande material som t ex stål). n Undvika antändningskällor. n Släckningsutrustning och släckning av bränder. n Rengörings- och underhållsarbeten. n Personliga skuyddsutrustningar och arbetskläder. n Driftsanvisningar, undervisning och kontroll av arbetsutrustning. n Riskbedömning, explosionsskyddsdokument, rengörings- och underhållsplanering. n Branschorganisatoriska föreskrifter, regler, principer och informationer samt lagar, förordningar och normer. Säkerhetsrekommendationer ÅTGÄRDER MOT SANNOLIKA FAROR OCH RISKER Vibrationer Iaktta FEPA s säkerhetsrekommendationer och piktogram! Inte avsedd för = Använd ögonskydd! = våtslipning! dåligt eller är slitna. Inte avsedd för = Använd skyddshandskar! = kraft mot slipverktygen. sidoslipning! Slipoperationer där maskinen eller arbetsstycket hålls i handen kan medföra vibrationsskador. Åtgärder behöver vidtas om stickningar, hetta, nålstick och domningar känns efter 10 min Använd rätt slipverktyg och slipmetod. inte = Använd hörselskydd! = skadade skivor! oavbruten användning av slipverktyget. Effekten av vibrationer blir större vid kyla. Håll fingrar och händer varma. Rör och motionera händer och fingrar regelbundet. Använd moderna maskiner med låga vibrationer. Underhåll maskinerna regelbundet och stanna maskinen för kontroll om överdrivna vibrationer uppstår. Håll kontroll på flänsar och underlagsplattor. Använd slipverktyg med bra kvalitet. Håll slipverktygen öppna, runda och slipaktiva hela tiden. Underhåll spännanordningar för arbetsstyckena för bra funktion. Byt dem om de fungerar Håll inte krampaktigt hårt i arbetsstycke eller maskin. Mata inte in arbetsstycken med för stor Använd rätt slipverktyg för slipningen. Ett olämpligt slipverktyg kan orsaka onödiga vibrationer. Ignorera inte känslan eller symptomen på vibrationsskador. Sök läkarhjälp. Arbeta inte för länge med vibrerande slipmaskiner. Variera arbetet. Skrotning av slipverktyg Uttjänta eller skadade slipverktyg ska deponeras/förstöras enligt lokala myndighetsregler. Inte tillåten för handhållen = Använd andningsskydd! = eller handmatad slipning! Förstör slipverktyg som ska skrotas så att de inte oavsiktligt kommer att återanvändas. Läs om slipverktygen egenskaper i varuinformationer som kan erhållas från leverantören. Uppmärksamma varje förorening på slipverktyget som kommer från arbetsstycke, kylmedel eller slipoperation. FEDERATION OF EUROPEAN PRODUCERS OF ABRASIVES REKOMMENDATIONER FÖR SÄKER ANVÄNDNING AV SLIPVERKTYG DETTA HÄFTE SKA LÄMNAS TILL DE SOM ANVÄNDER SLIPVERKTYGEN Rekommendationerna i detta häfte bör följas noga av alla som använder slipverktyg för deras personliga säkerhet. ALLMÄNNA SÄKERHETSPRINCIPER FELAKTIGT ANVÄNDA SLIPVERKTYG KAN BLI MYCKET FARLIGA. FÖLJ ALLTID DE ANVISNINGAR SOM FINNS I LEVERANTÖRERNAS INSTRUKTIONER OCH HANDBÖCKER. ANVÄNDNING AV SLIPVERKTYG VARIERAR MYCKET. RISKBEDÖMNING SKA SKE AV VARJE ENSKILD ARBETSPLATS OCH SLIPOPERATION FÖR ATT BEDÖMA DESS FAROR OCH RISKER OCH FÖR ATT VIDTA LÄMPLIGA SKYDDSÅTGÄRDER. VARA MEDVETEN OM DE FAROR SOM KAN UPPKOMMA VID SLIPNINGEN OCH FÖLJA REKOMMENDERADE SKYDDSÅTGÄRDER. Kroppskontakt med roterande slipverktyg vid arbetshastigheten Skador på grund av verktygssprängning Slipspån, damm, gnistor, rök och gaser som bildas vid slipningen Buller och oljud Vibrationer TILLÅT ENDAST KOMPETENT OCH UTBILDAD PERSONAL VÄLJA, HANTERA LAGRA, MONTERA OCH ANVÄNDA SLIPVERKTYG. ANVÄND ENDAST SLIPVERKTYG SOM UPPFYLLER DE HÖGSTA SÄKERHETSFORDRINGARNA. DESSA PRODUKTER ÄR MÄRKTA MED OSA ELLER GÄLLANDE EN STANDARD MED NUMMER EN för fasta slipverktyg EN för slipverktyg med diamant eller CBN slipmedel EN för flexibla slipverktyg ( fiberrondell, lamellrondell, lamellskivor, lamellstift ) KONTROLLERA OCH FÖRSÄKRA ER OM ATT MASKINERNA SOM ANVÄNDS UPPFYLLER SÄKERHETSKRAVEN I GÄLLANDE EUROPEISKA MASKINDIREKTIV. = = Stödrondell måste användas! Läs instruktioner och handböcker! Federation of European Producers of Abrasives VIKTIG INFORMATION Alla ansträngningar har vidtagits för att den information som ges i dessa s äkerhetsrekommendationer är riktiga och motsvarar nuvarande tekniska vetskapen. Emellertid kan vi inte ta på oss något ansvar för eventuella fel eller brister i texten och inte heller om några förluster eller skador skulle uppstå som en följd av texten (E&OE) FEPA 2003 För detta häfte ansvarar August Rüggeberg GmbH & Co. KG PFERD-Werkzeuge Hauptstraße Marienheide Tel. ( ) 90 Fax ( ) [email protected] Avsikten med detta häfte är endast att visa de grundläggande säkerhetsrekommendationerna. Mer detaljerat om säker användning av slipverktyg finns i FEPA säkerhetsregler vilka finns tillgängliga hos branschorganisationen eller Er leverantör. SÄKERHETSREGLER FÖR FASTA SLIPVERKTYG OCH SLIPVERKTYG MED DIAMANT- OCH CBN- SLIPMEDEL, PRECISIONS- OCH PRODUKTIONSSLIPNING SÄKERHETSREGLER, DIAMANTVERKTYG FÖR STEN OCH BETONG BEARBETNING SÄKERHETSREGLER FÖR FLEXIBLA SLIPVERKTYG FEPA s säkerhetsrekommendationer finns för nedladdning på 8

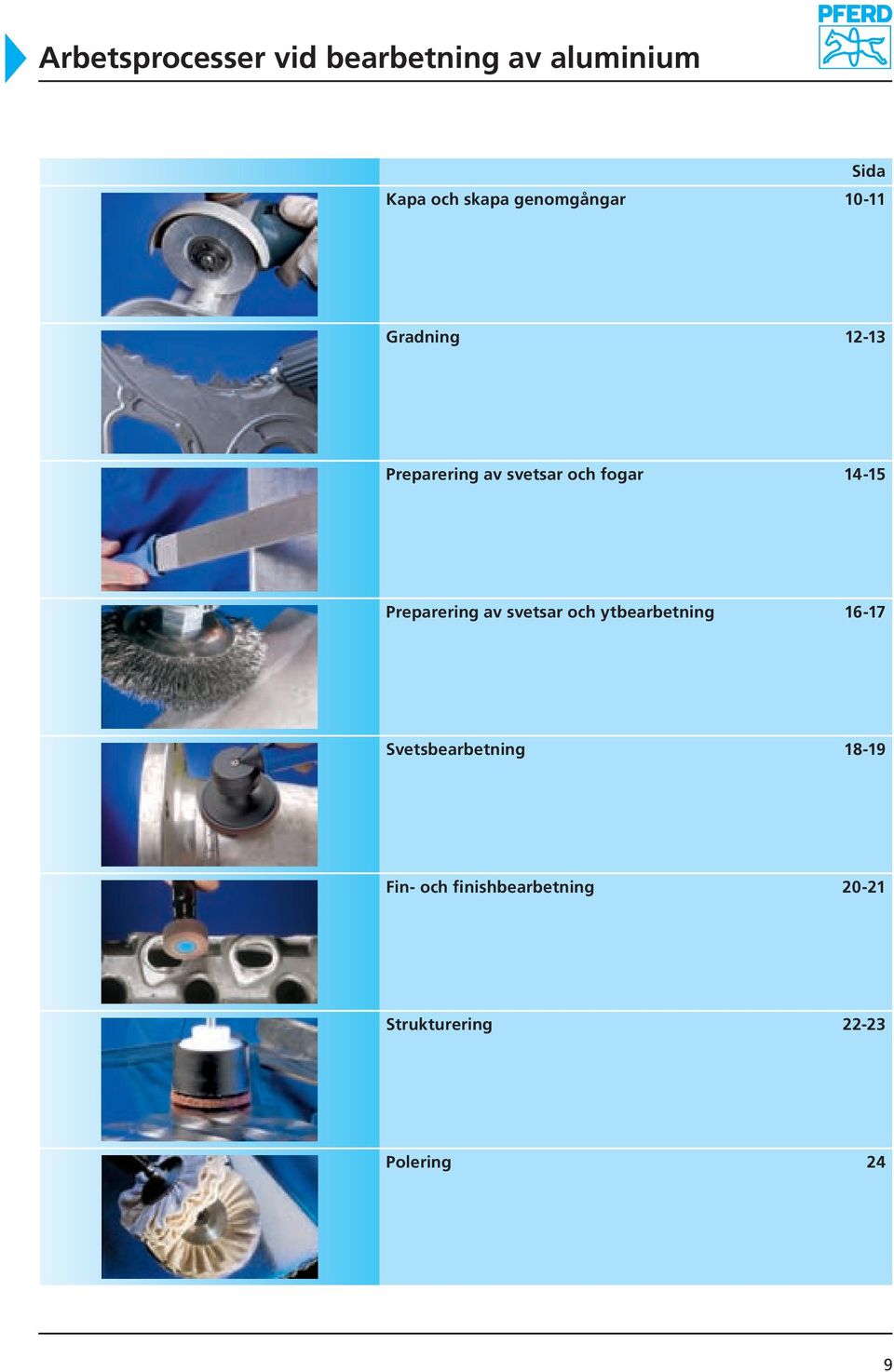

9 Arbetsprocesser vid bearbetning av aluminium Sida Kapa och skapa genomgångar Gradning Preparering av svetsar och fogar Preparering av svetsar och ytbearbetning Svetsbearbetning Fin- och finishbearbetning Strukturering Polering 24 9

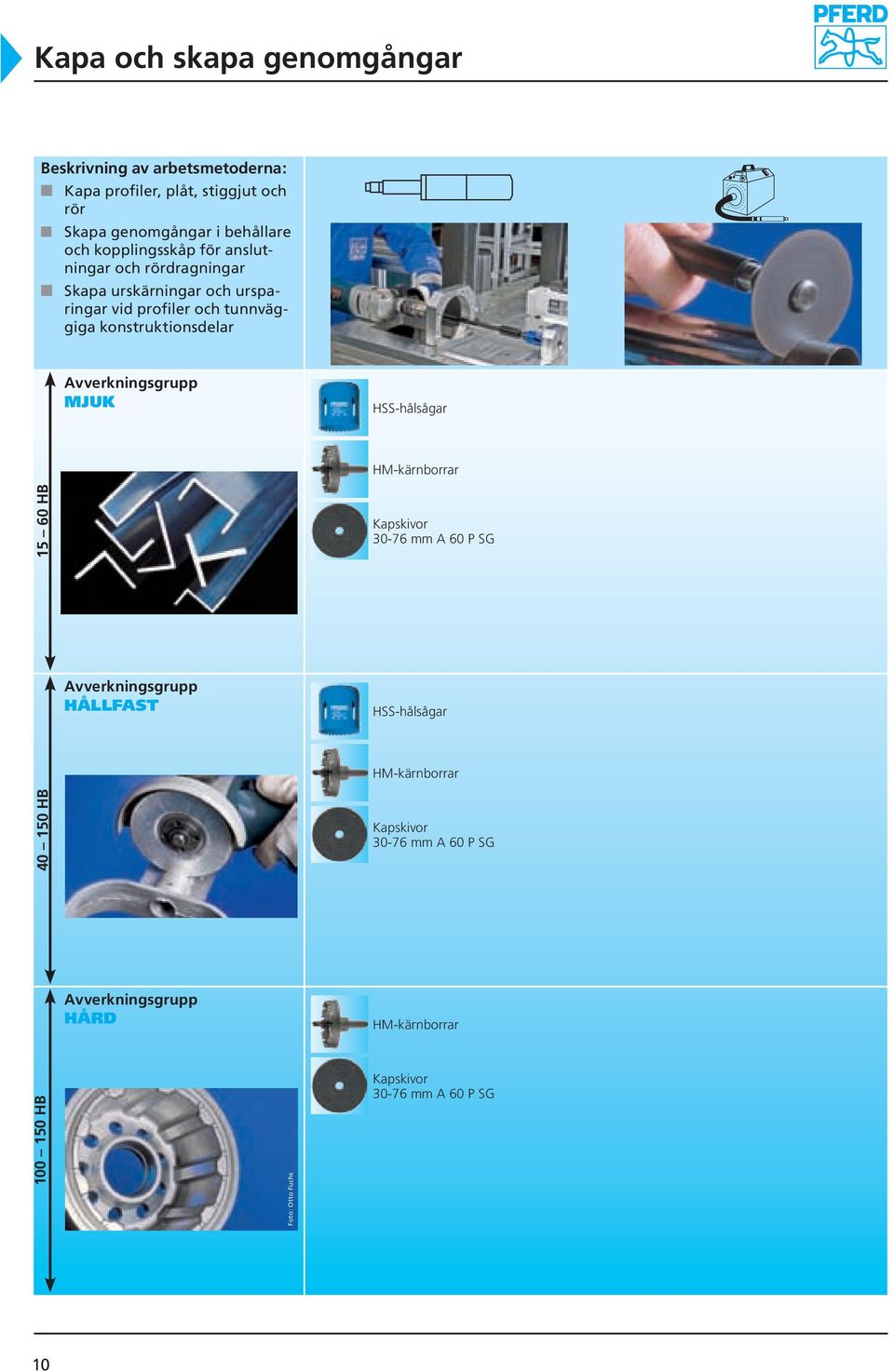

10 Kapa och skapa genomgångar Beskrivning av arbetsmetoderna: n Kapa profiler, plåt, stiggjut och rör n Skapa genomgångar i behållare och kopplingsskåp för anslutningar och rördragningar n Skapa urskärningar och ursparingar vid profiler och tunnväggiga konstruktionsdelar MJUK HSS-hålsågar HM-kärnborrar HB Kapskivor mm A 60 P SG HÅLLFAST HSS-hålsågar HM-kärnborrar HB Kapskivor mm A 60 P SG HÅRD HM-kärnborrar HB Foto: Otto Fuchs Kapskivor mm A 60 P SG 10

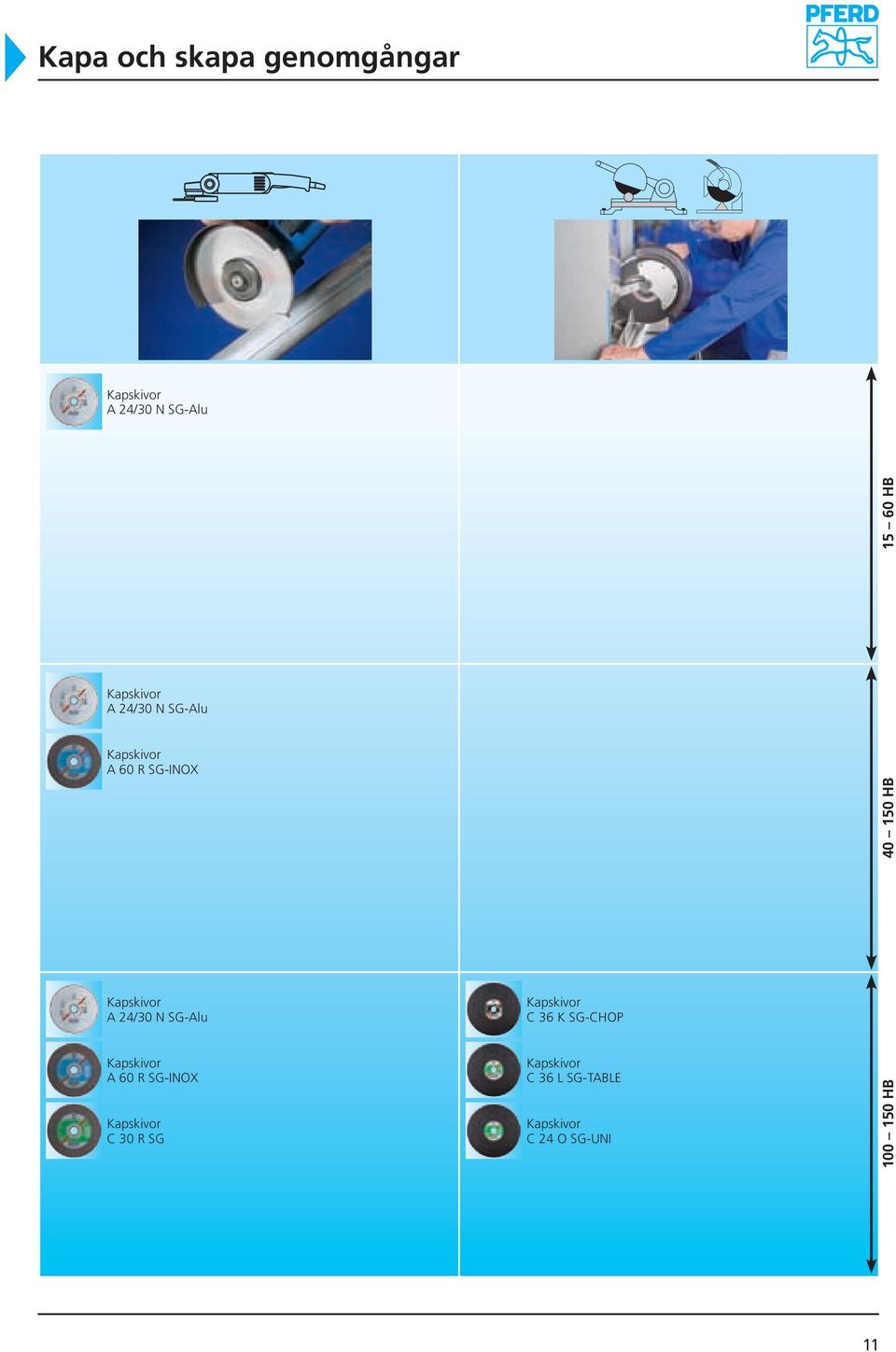

11 Kapa och skapa genomgångar Kapskivor A 24/30 N SG-Alu HB Kapskivor A 24/30 N SG-Alu Kapskivor A 60 R SG HB Kapskivor A 24/30 N SG-Alu Kapskivor C 36 K SG-CHOP Kapskivor A 60 R SG- Kapskivor C 30 R SG Kapskivor C 36 L SG-TABLE Kapskivor C 24 O SG-UNI HB 11

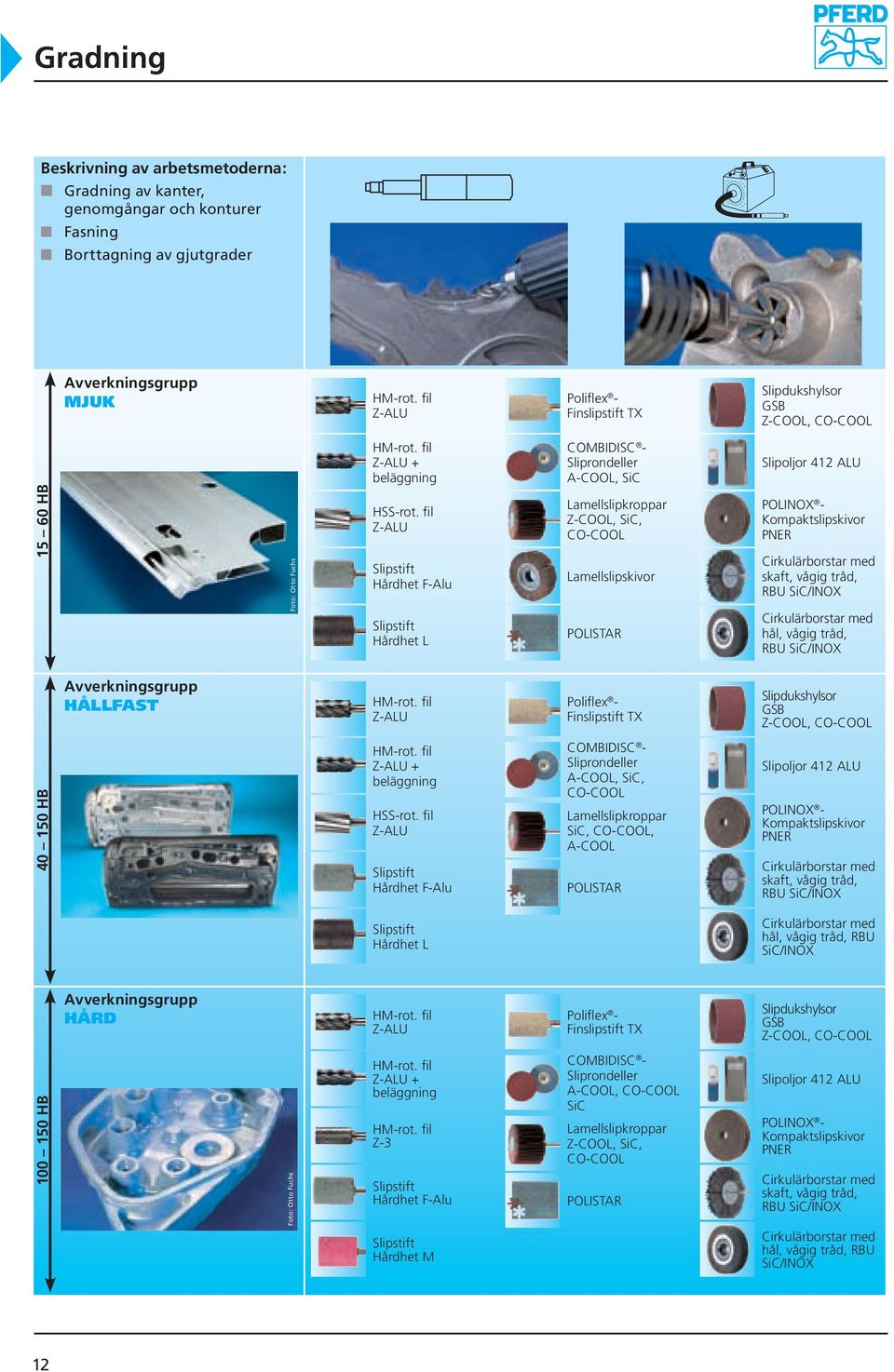

12 Gradning Beskrivning av arbetsmetoderna: n Gradning av kanter, genomgångar och konturer n Fasning n Borttagning av gjutgrader MJUK Poliflex - Finslipstift TX Slipdukshylsor GSB Z-COOL, + beläggning COMBIDISC - SiC HB Foto: Otto Fuchs HSS-rot. fil Hårdhet F-Alu Hårdhet L Lamellslipkroppar Z-COOL, SiC, Lamellslipskivor POLISTAR POL - Kompaktslipskivor PNER med skaft, vågig tråd, RBU SiC/ med hål, vågig tråd, RBU SiC/ HÅLLFAST Poliflex - Finslipstift TX Slipdukshylsor GSB Z-COOL, HB + beläggning HSS-rot. fil Hårdhet F-Alu COMBIDISC - SiC, Lamellslipkroppar SiC,, A-COOL POLISTAR POL - Kompaktslipskivor PNER med skaft, vågig tråd, RBU SiC/ Hårdhet L med hål, vågig tråd, RBU SiC/ HÅRD Poliflex - Finslipstift TX Slipdukshylsor GSB Z-COOL, HB Foto: Otto Fuchs + beläggning Z-3 Hårdhet F-Alu Hårdhet M COMBIDISC - SiC Lamellslipkroppar Z-COOL, SiC, POLISTAR POL - Kompaktslipskivor PNER med skaft, vågig tråd, RBU SiC/ med hål, vågig tråd, RBU SiC/ 12

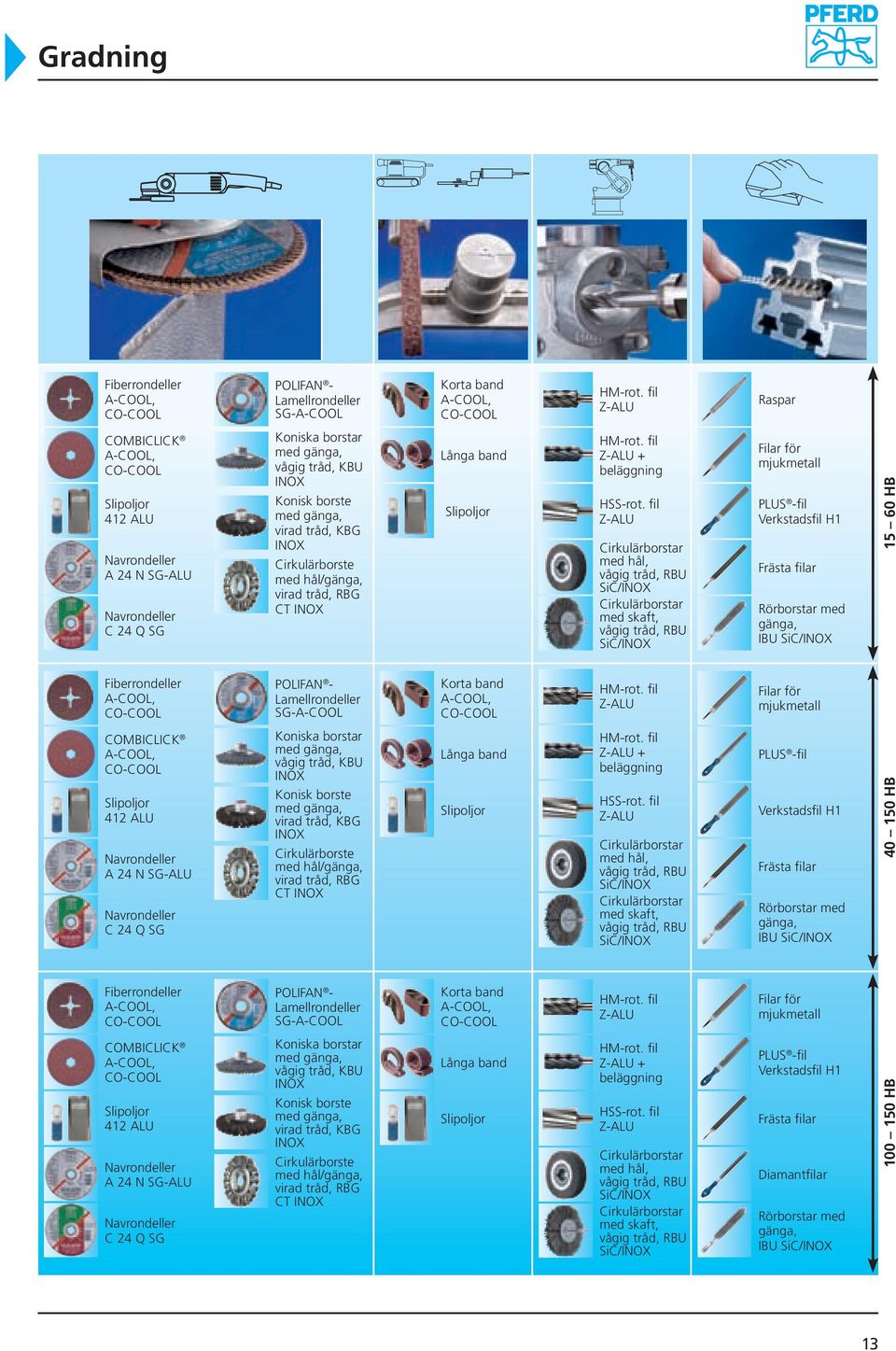

13 Gradning Fiberrondeller POLIFAN - Lamellrondeller SG-A-COOL Korta band Raspar COMBICLICK Slipoljor 412 ALU Navrondeller A 24 N SG-ALU Navrondeller C 24 Q SG Koniska borstar med gänga, vågig tråd, KBU Konisk borste med gänga, virad tråd, KBG Cirkulärborste med hål/gänga, virad tråd, RBG CT Långa band Slipoljor + beläggning HSS-rot. fil med hål, vågig tråd, RBU SiC/ med skaft, vågig tråd, RBU SiC/ Filar för mjukmetall PLUS -fil Verkstadsfil H1 Frästa filar Rörborstar med gänga, IBU SiC/ HB Fiberrondeller POLIFAN - Lamellrondeller SG-A-COOL Korta band Filar för mjukmetall COMBICLICK Slipoljor 412 ALU Navrondeller A 24 N SG-ALU Navrondeller C 24 Q SG Koniska borstar med gänga, vågig tråd, KBU Konisk borste med gänga, virad tråd, KBG Cirkulärborste med hål/gänga, virad tråd, RBG CT Långa band Slipoljor + beläggning HSS-rot. fil med hål, vågig tråd, RBU SiC/ med skaft, vågig tråd, RBU SiC/ PLUS -fil Verkstadsfil H1 Frästa filar Rörborstar med gänga, IBU SiC/ HB Fiberrondeller POLIFAN - Lamellrondeller SG-A-COOL Korta band Filar för mjukmetall COMBICLICK Slipoljor 412 ALU Navrondeller A 24 N SG-ALU Navrondeller C 24 Q SG Koniska borstar med gänga, vågig tråd, KBU Konisk borste med gänga, virad tråd, KBG Cirkulärborste med hål/gänga, virad tråd, RBG CT Långa band Slipoljor + beläggning HSS-rot. fil med hål, vågig tråd, RBU SiC/ med skaft, vågig tråd, RBU SiC/ PLUS -fil Verkstadsfil H1 Frästa filar Diamantfilar Rörborstar med gänga, IBU SiC/ HB 13

14 Preparering av svetsar och fogar Beskrivning av arbetsmetoderna: n Fasning n Preparera V-svets n Urslipning av porer n Preparera för reparationssvets MJUK Slipdukshylsor GSB Z-COOL, HB + beläggning HSS-rot. fil Hårdhet F-Alu POLIROLL COMBIDISC -, SiC ATADISC - Hårdhet L HÅLLFAST Hårdhet L ATADISC - + beläggning Slipdukshylsor GSB Z-COOL, HB PLUS HSS-rot. fil POLIROLL COMBIDISC -, SiC Hårdhet F-Alu HÅRD Hårdhet M ATADISC HB + beläggning PLUS Z-3P Slipdukshylsor GSB Z-COOL, POLIROLL COMBIDISC -, SiC Hårdhet F-Alu 14

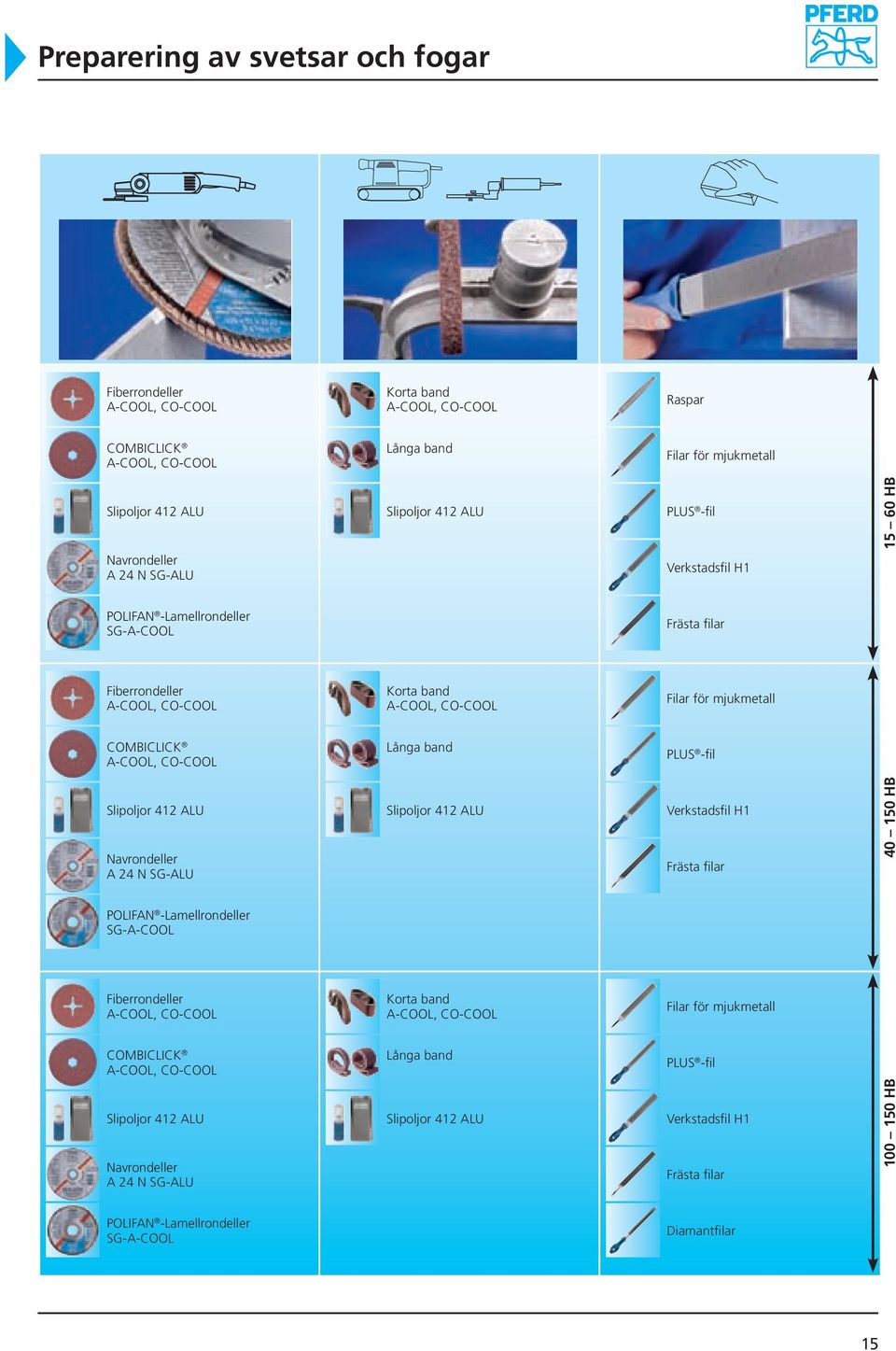

15 Preparering av svetsar och fogar Fiberrondeller Korta band Raspar COMBICLICK Långa band Filar för mjukmetall PLUS -fil HB Navrondeller A 24 N SG-ALU Verkstadsfil H1 POLIFAN -Lamellrondeller SG-A-COOL Frästa filar Fiberrondeller Korta band Filar för mjukmetall COMBICLICK Långa band PLUS -fil Navrondeller A 24 N SG-ALU Verkstadsfil H1 Frästa filar HB POLIFAN -Lamellrondeller SG-A-COOL Fiberrondeller Korta band Filar för mjukmetall COMBICLICK Långa band PLUS -fil Navrondeller A 24 N SG-ALU Verkstadsfil H1 Frästa filar HB POLIFAN -Lamellrondeller SG-A-COOL Diamantfilar 15

16 Preparering av svetsar och ytbearbetning Beskrivning av arbetsmetoderna: n Borttagning av oxidhud n Rengöring och rensning n Utan väsentliga förändringar av de geometriska måtten MJUK COMBIDISC - Polernylonrondeller med hål, vågig tråd, RBU SiC/ Poliflex -Finslipverktyg PUR, GR HB POL - Polerslipkropp PNZ/PNL/PNR/PNG POL - Polerskivor PNZ/PNL/PNR/PNG med skaft, vågig tråd, RBU SiC/ HÅLLFAST COMBIDISC - Polernylonrondeller med hål, vågig tråd, RBU SiC/ Poliflex -Finslipverktyg GR / TX HB POL - Polerslipkropp PNZ/PNL/PNR/PNG POL - Polerskivor PNZ/PNL/PNR/PNG med skaft, vågig tråd, RBU SiC/ HÅRD COMBIDISC - Polernylonrondeller Poliflex -Finslipverktyg GR/GHR/TX med hål, vågig tråd, RBU SiC/ HB Foto: Otto Fuchs POL - Polerslipkropp PNZ/PNL/PNR/PNG POL - Polerskivor PNZ/PNL/PNR/PNG med skaft, vågig tråd, RBU SiC/ 16

17 Preparering av svetsar och ytbearbetning Lamellrondeller POLICLEAN - Disc för vinkelslipmaskiner RBU Polernylonband Filar för mjukmetall PLUS -fil Polernylon Polernylonark Kardborrerondeller Koniska borstar med gänga, virad tråd, KBU Verkstadsfil H1 Frästa filar Handborstar för finmekaniker HB Ark Lamellrondeller POLICLEAN - Disc för vinkelslipmaskiner RBU Polernylonband Filar för mjukmetall PLUS -fil Polernylon Polernylonark Kardborrerondeller Koniska borstar med gänga, virad tråd, KBU Verkstadsfil H1 Frästa filar Handborstar för finmekaniker HB Ark Lamellrondeller POLICLEAN - Disc Kardborrerondeller Koniska borstar med gänga, virad tråd, KBU för vinkelslipmaskiner RBU Polernylonband Filar för mjukmetall PLUS -fil Verkstadsfil H1 Frästa filar Polernylon Polernylonark Handborstar för finmekaniker HB Ark 17

18 Svetsbearbetning Beskrivning av arbetsmetoderna: n Utjämna svetsar n Bearbeta felaktigheter n Rengöring och rensning n Plana n Efterbearbetning efter reparationssvetsning HB MJUK + beläggning HSS-rot. fil Hårdhet F-Alu Slipdukshylsor GSB Z-COOL, COMBIDISC -, SiC ATADISC - med hål, vågig tråd, RBU Ändborstar med skaft, virad tråd, SINGLETWIST PBGS Ändborstar med skaft, vågig tråd, PBU + SiC Hårdhet L med skaft, vågig tråd, RBU 0, HB HÅLLFAST + beläggning PLUS HSS-rot. fil Hårdhet L Slipdukshylsor GSB COMBIDISC -, SiC ATADISC - med skaft, vågig tråd, RBU 0,30 med hål, vågig tråd, RBU Ändborstar med skaft, virad tråd, SINGLETWIST PBGS Ändborstar med skaft, vågig tråd, PBU + SiC Hårdhet F-Alu HÅRD Hårdhet M Slipskivor A 24 M SG HB + beläggning PLUS Z-3P Slipdukshylsor GSB COMBIDISC - TX, SiC ATADISC - med skaft, vågig tråd, RBU 0,30 med hål, vågig tråd, RBU Ändborstar med skaft, virad tråd, SINGLETWIST PBGS Hårdhet F-Alu Ändborstar med skaft, vågig tråd, PBU + SiC 18

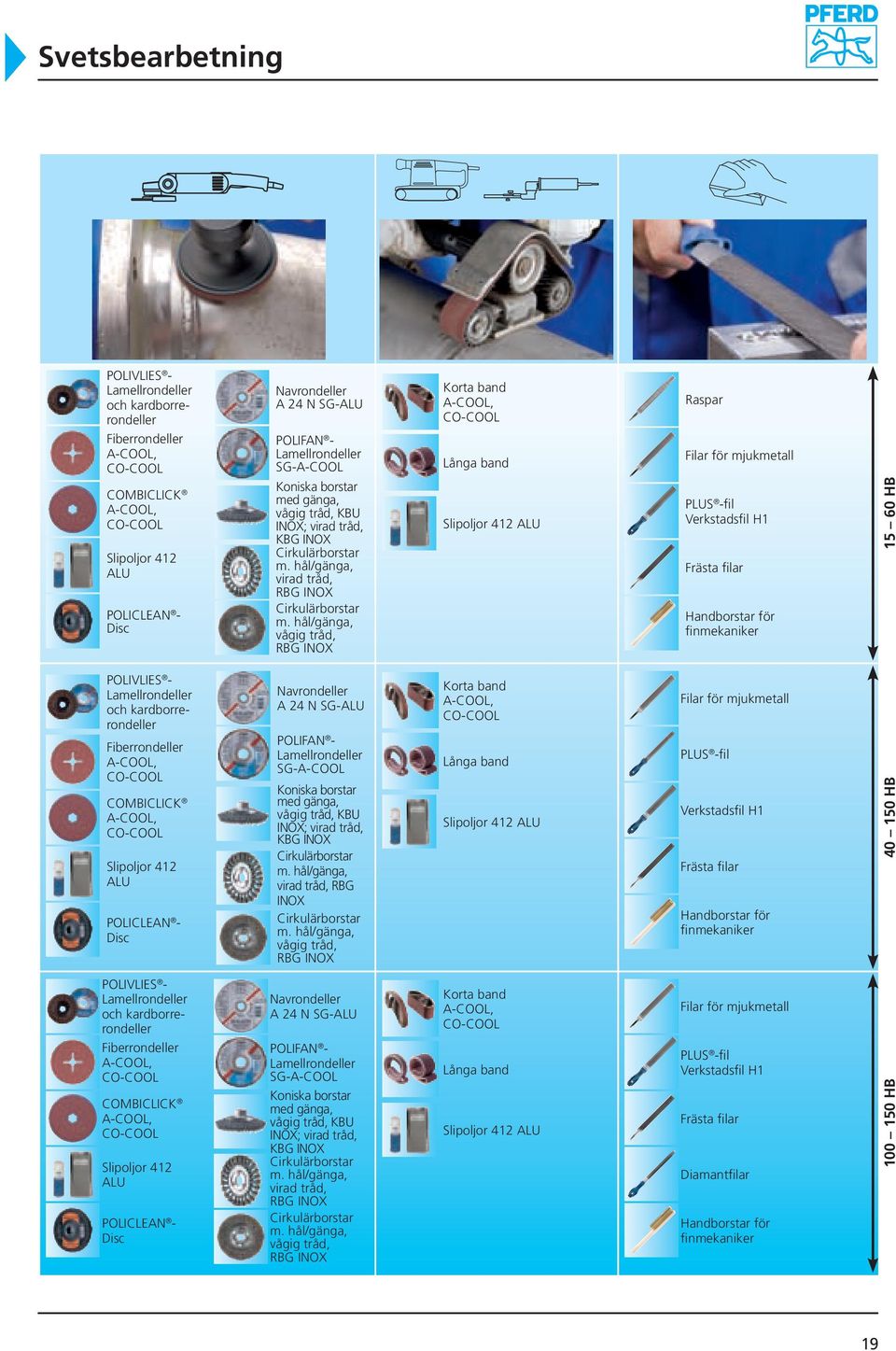

19 Svetsbearbetning Lamellrondeller och kardborrerondeller Fiberrondeller COMBICLICK Slipoljor 412 ALU POLICLEAN - Disc Navrondeller A 24 N SG-ALU POLIFAN - Lamellrondeller SG-A-COOL Koniska borstar med gänga, vågig tråd, KBU ; virad tråd, KBG m. hål/gänga, virad tråd, RBG m. hål/gänga, vågig tråd, RBG Korta band Långa band Raspar Filar för mjukmetall PLUS -fil Verkstadsfil H1 Frästa filar Handborstar för finmekaniker HB Lamellrondeller och kardborrerondeller Fiberrondeller COMBICLICK Slipoljor 412 ALU POLICLEAN - Disc Navrondeller A 24 N SG-ALU POLIFAN - Lamellrondeller SG-A-COOL Koniska borstar med gänga, vågig tråd, KBU ; virad tråd, KBG m. hål/gänga, virad tråd, RBG m. hål/gänga, vågig tråd, RBG Korta band Långa band Filar för mjukmetall PLUS -fil Verkstadsfil H1 Frästa filar Handborstar för finmekaniker HB Lamellrondeller och kardborrerondeller Fiberrondeller COMBICLICK Slipoljor 412 ALU POLICLEAN - Disc Navrondeller A 24 N SG-ALU POLIFAN - Lamellrondeller SG-A-COOL Koniska borstar med gänga, vågig tråd, KBU ; virad tråd, KBG m. hål/gänga, virad tråd, RBG m. hål/gänga, vågig tråd, RBG Korta band Långa band Filar för mjukmetall PLUS -fil Verkstadsfil H1 Frästa filar Diamantfilar Handborstar för finmekaniker HB 19

20 Fin- och finishbearbetning Beskrivning av arbetsmetoderna: n Uppruggning av ytor n Borttagning av ojämnheter n Borttagning av oxidhud n Borttagning av sekundärgrader n Putsning och rengöring MJUK POLICAP POLIROLL / POLICO COMBIDISC - Polernylonrondeller ATADISC - POL - Polerslipkropp PNZ/PNL SiC POL - Slipskivor PNZ/PNL/ PNR/PNG/PNER HB Lamellslipkroppar Z-COOL, SiC, med skaft, vågig tråd, RBU SiC/ 0,15 Lamellslipskivor Poliflex -Finslipverktyg PUR/GR med hål, vågig tråd, RBU SiC HÅLLFAST POLICAP ATADISC - med skaft, vågig tråd, RBU SiC/ 0, HB POLIROLL / POLICO Lamellslipkroppar Z-COOL, SiC Lamellslipskivor COMBIDISC - Polernylonrondeller Poliflex -Finslipverktyg GR/TX POL - Polerslipkropp PNZ/PNL SiC POL - Slipskivor PNZ/PNL/ PNR/PNG/PNER med hål, vågig tråd, RBU SiC HÅRD POLICAP ATADISC - med skaft, vågig tråd, RBU SiC/ 0, HB POLIROLL / POLICO Lamellslipkroppar Z-COOL, SiC Lamellslipskivor COMBIDISC - Polernylonrondeller Poliflex -Finslipverktyg GR/GHR/TX POL - Polerslipkropp PNZ/ PNL SiC POL - Slipskivor PNZ/PNL/ PNR/PNG/PNER med hål, vågig tråd, RBU SiC 20

21 Fin- och finishbearbetning Lamellrondeller POLICLEAN - Disc Fiberrondeller COMBICLICK Z-COOL Kardborrerondeller Koniska borstar med gänga, vågig tråd, KBU Korta band Långa band Polernylonband Karosserifil specialskär Ark Sparrullar Polernylon Handborstar för finmekaniker HB Slipoljor 412 ALU Polernylonark Lamellrondeller Kardborrerondeller Korta band Karosserifil specialskär Handborstar för finmekaniker POLICLEAN - Disc Långa band Ark Fiberrondeller COMBICLICK Polernylonband Sparrullar Polernylon HB Slipoljor 412 ALU Polernylonark Lamellrondeller Kardborrerondeller Korta band Karosserifil specialskär Handborstar för finmekaniker POLICLEAN - Disc Långa band Z Ark Fiberrondeller COMBICLICK Polernylonband Sparrullar Polernylon HB Slipoljor 412 ALU Polernylonark 21

22 Strukturering Beskrivning av arbetsmetoderna: n Uppnå optiska effekter n Skapa en homogen slipbild n Marmorera n Mattera, streckmattera och satinera n Korrigera ytfelaktigheter MJUK Marmoreringskroppar m. polernylonrondeller Struktureringsverktyg PU-STRUC HB Lamellslipkroppar Z-COOL, SiC, Lamellslipskivor POLIFLAP -Sliphjul Poliflex -Marmoreringskroppar POL -Polerslipkroppar PNZ, PNL, PNR POL -Slipskivor PNZ, PNL, PNR, PNG, PNER HÅLLFAST Marmoreringskroppar m. polernylonrondeller Struktureringsverktyg PU-STRUC HB Lamellslipkroppar Z-COOL, SiC, Lamellslipskivor POLIFLAP -Sliphjul Poliflex -Marmoreringskroppar POL -Polerslipkroppar PNZ,PNL, PNR POL -Slipskivor PNZ, PNL, PNR, PNG, PNER HÅRD Marmoreringskroppar m. polernylonrondeller Struktureringsverktyg PU-STRUC HB Lamellslipkroppar Z-COOL, SiC, Lamellslipskivor POLIFLAP -Sliphjul Poliflex -Marmoreringskroppar POL -Polerslipkroppar PNZ, PNL, PNR POL -Slipskivor PNZ, PNL, PNR, PNG, PNER 22

23 Strukturering Lamellrondeller Korta band Ark POLICLEAN -Disc Långa band Polernylonark Kardborrerondeller Polernylonband HB Polernylonband Lamellrondeller Korta band Ark POLICLEAN -Disc Långa band Polernylonark Kardborrerondeller Polernylonband Polernylonband HB Lamellrondeller Korta band Ark POLICLEAN -Disc Långa band Polernylonark Kardborrerondeller Polernylonband Polernylonband HB 23

24 Polering Beskrivning av arbetsmetoderna: n Polering av små ytor n Högglanspolering MJUK Tygskivor Slippastor Filtstift HB Filtskivor COMBIDISC -Filtrondeller Polerpastablock HÅLLFAST Tygskivor Slippastor Filtstift HB Filtskivor COMBIDISC -Filtrondeller Polerpastablock HÅRD Tygskivor Slippastor HB Filtstift Filtskivor COMBIDISC -Filtrondeller Polerpastablock 24

25 Verktyg för bearbetning av aluminium enligt PFERD-katalogdelar Sida Katalog 201/201E Filar 26 Katalog 202 Roterande filar Katalog Katalog 204 Slip- och polerverktyg Katalog 205 Diamant- och CBN-verktyg 26 Katalog 206 Navrondeller, kapskivor och lamellrondeller Katalog 208 Industriella borstar 35 Katalog 209 Maskiner för roterande verktyg 36 25

26 Filar för bearbetning av aluminium Katalog 201 och 205 PFERD-filar är lämpliga för gradning, fasning, grov- och finbearbetning av aluminium och aluminiumlegeringar. Genom skärgeometrin som är speciellt anpassad till de krav som ställs vid bearbetning av mjuka, kletande material, förhindras att filen sätts igen. Resultatet blir ett mindre ansträngande arbete med god ytkvalitet. MJUK Raspar Ursprungligen utvecklade för träbearbetning, men fungerar även utmärkt på aluminium. n MJUK, HÅLLFAST och HÅRD (hårdhet: HB) Filar för mjukmetall Speciellt för gradning, fasning, grov- och finbearbetning av mjuka, kletande material. PLUS -filar Universella för grov- och finbearbetning samt gradning. Verkstadsfilar huggnng 1 Speciellt för gradning. Karosserifilar (specialskär) Ger mycket bra repfria ytor. Frästa filar Mycket hög avverkning. Specialtillverkningar HÅRD Diamantfilar (katalog 205) Speciellt lämplig för gradning. Filar som är speciellt anpassade till era bearbetningar kan tillverkas på förfrågan. Tips För ytterligare informationer se PFERD-Verktygshandbok, katalog 201 och 205. Filar för verkstaden, sågfilar, raspar och precisionsfilar E Verktyg för filning, slipning och kapning med diamant och CBN Användningsrekommendationer Om filarna satts igen vid användning, kan de rensas med filborsten HBF

27 Roterande filar för bearbetning av aluminium Katalog 202 Roterande filar av hårdmetall Roterande filar av hårdmetall är utmärkta verktyg vid bearbetning av aluminium t ex svetsbearbetning, gjutgodsrensning, gradning, fasning och anpassning av geometriska former. En mängd geometriska former, dimensioner (ø 3-16 mm), två tandningar och en beläggning som är speciellt anpassad till materialet står till förfogande för bearbetning i avverkningsgrupperna MJUK, HÅLLFAST och HÅRD. Tandningarna ALU och ALU PLUS är tillverkade enligt senaste teknologiska rön. Deras geometriska former är speciellt utvecklade för aluminiumbearbetning och garanterar i kombination med höga skärhastigheter upp till 1100 m/min optimala avverkningsresultat. HM Tandning ALU HM Tandning ALU PLUS HM HC-NFE beläggning, tandning ALU Vc m/min Bra spånavgång tack vare optimal tandgeometri. Ingen igensättning av tandbottnarna ens vid kletande material. Kan användas i avverkningsgrupperna MJUK, HÅLLFAST och HÅRD. HSS-Roterande filar Vc m/min Framför allt för grov avverkning av aluminiumlegeringar i avverkningsgrupperna HÅLLFAST och HÅRD och för icke-järn-metaller. Hög avverkning genom speciell tandgeometri. Vc m/min I synnerhet för långspånande, kletande icke-järn-metaller i avverkningsgrupperna MJUK, HÅLLFAST och hård. Liten uppkomst av löseggar genom förbättrade friktions- och glidegenskaper. I kombination med hög avverkning och bra livslängd. HSS-roterande filar är tack vare den speciella tandgeometrin och små toleranser speciellt lämpliga för gradning, fasning, putsning av gjutgods och för anpassning av konstruktionsdelar av aluminium. HSS-roterande filar uppnår hög ytfinhet. En mängd geometriska former och dimensioner i HSS-tandning ALU kan användas. HSS-tandningarna ALU och specialtandning för lättmetall garanterar lönsam användning av HSS-roterande filar och kan även användas optimalt med svaga maskiner i det lägre varvtalsområdet för bearbetning i avverkningsgrupperna MJUK och HÅLLFAST. HSS tandning ALU Vc = 300 m/min God spånavgång tack vare optimal tandgeometri. HSS-specialtandning för lättmetall Vc = 300 m/min Speciellt lämplig för grov gradning och putsning av lättmetall och gjutgods. Specialtillverkningar Skulle vårt omfattande katalogprogram inte vara tillräckligt, kan vi tillverka specialverktyg för att lösa Era specifika arbetsuppgifter med avseende på n tandning n skaftlängder n diametrar. Användningsrekommendationer n Förutsättning för lönsam användning av roterande filar är tillräcklig maskineffekt och ett anpassat varvtal på maskinen. Vid val av rätt typ av tandning gäller följande huvudregel: Ju hårdare och sprödare materialet är, desto finare skall tandningen vara. n Användning av beläggningar vid HM-roterande filar förhindrar i stor utsträckning, att verktyget sätts igen, även vid kraftigt kletande legeringar. Vid obelagda roterande filar förhindrar tillsats av slipolja att tandbottnarna snabbt sätts igen. Speciellt vid tillverkning av långa serier övertar robotar i allt större utsträckning arbetsmoment med roterande filar. Även för detta erbjuder PFERD roterande filar med små toleranser och konstant hög avverkning. Kontakta vår tekniska kundservice för råd och hjälp! 27

28 Hålsågar och kärnborrar för bearbetning av aluminium Katalog 202 HSS-Hålsågar HSS-Hålsågar passar utmärkt för att snabbt och exakt såga genomgångar. Den högvärdiga HSS-tandbeläggningen garanterar lönsam användning speciellt på tunnväggig aluminium i avverkningsgrupperna MJUK och HÅLLFAST. Bra livslängder och gradfria skärkanter uppnås. HSS-Hålsågs-sortiment PFERD erbjuder fem olika sortiment med de vanligaste diametrarna för hantverkare, installatörer, montörer, elektriker i Tyskland och för elektriker internationellt. 8 mm HM-Kärnborrar HM-Kärnborrar passar utmärkt för lönsam bearbetning av aluminiumlegeringar i avverkningsgrupperna MJUK, HÅLLFAST och HÅRD tack vare kärnborrens högvärdiga tänder av hårdmetall. Med de båda utförandena plant och långt kan en mängd konstruktionsdelar även i välvt utförande bearbetas. HM-Kärnborrar finns i två verktygslängder: n 8 mm (plant utförande) för bearbetning av plåt och plant material, finns i olika diametrar från 16 till 105 mm. n 35 mm (långt utförande) för bearbetning av rör och välvda ytor, finns i olika diametrar från 16 till 60 mm. 35 mm Användningsrekommendationer n För att minska skärkrafterna bör fett användas när man sågar aluminium. På detta sätt får man dessutom lugnare gång och förlänger hålsågens livslängd. Tips För ytterligare informationer se PFERD- Verktygshandbok, katalog 202. Roterande filar av hårdmetall, snabb- och verktygsstål, hålsågar, kärnborrar och tillbehör

29 för bearbetning av aluminium Katalog 203 är lämpliga för förslipning, gradning, fasning, rensning av gjutgods och finslipning av aluminium och aluminiumlegeringar i avverkningsgrupperna MJUK, HÅLLFAST och hård. P g a slipstiftens små spånutrymmen är risken för igensättning särskilt stor. Därför har PFERD utvecklat en speciell bindning, som även vid bearbetning av mjuka, kletande material säkerställer optimal avverkning under verktygets hela livslängd. i hårdhet F-Alu Tillverkas av en keramisk bindning och grön kiselkarbid. En speciell behandling förhindrar igensättning vid bearbetning av kletande material. Hårdhet F-Alu räknas till de mjuka bindningarna med mycket god avverkning för slipstift. Hårdhet F-Alu Specialtillverkningar Speciellt för era bearbetningar kan slipstift tillverkas på förfrågan. Det är t ex: n andra dimensioner och former, n avvikande kornstorlekar och kornsorter, n avvikande kornblandningar, n andra skaftdiametrar och -längder. Dessutom erbjuder PFERD för bearbetning av aluminium hårdheterna M och L som specialtillverkning i impregnerat utförade. Detta speciella utförande förhindrar igensättning vid bearbetning av speciellt kletande aluminium-material (avverkningsgrupp MJUK). Hårdhet M Hårdhet L Användningsrekommendationer n i hårdhet F-Alu uppnår bästa effekt vid en rekommenderad periferihastighet på m/s. n Tillsats av fett eller slipolja rekommenderas. n används med böjliga axlar, raka el- och tryckluftslipmaskiner. Säkerhetsanvisningar n Alla slipstift från PFERD är tillåtna för en maximal periferihastighet på 50 m/s. För olika skaftlängder och skaftdiametrar har de maximala varvtalen fastställts i EN Dessa måste ovillkorligen beaktas för att undvika att skaftet går av under användning. Tips För ytterligare informationer se PFERD- Verktygshandbok, katalog

30 Slip- och polerverktyg för bearbetning av aluminium Katalog 204 Finslip- och polerverktyg är lämpliga för förslipning, gradning, fasning, putsning av gjutgods, finslipning, strukturering och polering av aluminium och legeringar för avverkningsgrupperna MJUK, HÅLLFAST och hård. Verktyg som är lämpliga för bearbetning av aluminium kan sammanfattas i följande grupper: n Verktyg av flexibla slipmaterial n Verktyg av polernylon n Bundna slipverktyg n Polerverktyg Verktyg av flexibla slipmaterial i katalog 204: n Slipdukshylsor n POLIROLL, POLICO n Lamellslipkroppar, lamellslipskivor och lamellslipvalsar n COMBIDISC -och ATADISC - n Specialverktyg n Korta och långa band Verktyg av flexibla slipmaterial Lämpliga verktyg för bearbetning av aluminium är verktyg av flexibla slipmaterial med slipaktiv täckbindning. Detta extra skikt kyler arbetsstycket och hindrar vidhäftning av aluminium i spånutrymmen. På grund av kornets form passar slipmedlet kilselkarbid (SiC) mycket bra för bearbetning av aluminium. Beroende på kornstorlek är det möjligt att med verktyg av flexibla slipmaterial uppnå hög avverkning (t ex vid fasning med kornstorlek 36) eller mycket fin yta med en mycket fin kornstorlek (t ex preparering för polering med polernylonslipskivor, kornstorlek 320). Genom tillsats av slipolja 412 ALU kan livslängden på verktyg av flexibla slipmaterial öka väsentligt. Genom tillsats av slipolja undviks även i stor utsträckning att spånpartiklar fastnar. n Sparrullar och ark n Fiberrondeller och kardborrerondeller n COMBICLICK -Fiberrondeller n Slipaktivt skikt Uppbyggnad av flexibla slipmaterial Ryggmaterial Grundbindning Täckbindning Slipkorn Verktyg av polernylon i katalog 204: n COMBIDISC - och ATADISC - Polernylonrondeller n POL -Polerslipkroppar, polerskivor och -valsar n Specialverktyg n Rondeller och skivor Verktyg av polernylon Polernylonets mycket öppna struktur förhindrar igensättning och medför kall slipning. Med verktyg av polernylon är det möjligt att uppnå utmärkta fina och mycket fina ytor, utföra lätt rensning, avlägsna oxidskikt och skapa ytstrukturer. Uppbyggnad av polernylon Slipkorn Syntetiska fibrer Harts n Kardborrerondeller n POLICLEAN -Verktyg n Korta band utförande polernylon 30

31 Slip- och polerverktyg för bearbetning av aluminium Katalog 204 Användningsrekommendationer n Vid bearbetning av aluminium uppnår verktyg av flexibla slipmaterial bästa effekt vid rekommenderad periferihastighet på m/s. n Vid bearbetning av aluminium uppnår verktyg av polernylon bästa effekt vid rekommenderad periferihastighet på m/s. n Polering av aluminium bör göras vid periferihastigheter på 5 till 10 m/s. n Användning av slipolja rekommenderas, vilket ökar verktygets livslängd. n Följande maskiner kan användas: Böjliga axlar, raka elektriska slipmaskiner och raka tryckluftsslipmaskiner. Bundna slipverktyg Bundna slipverktyg passar utmärkt för finslipning och preparering av polering t ex för sprutverktyg av aluminium (för tillverkning av plastdetaljer, t ex PET-flaskor). Av ett stort urval kornsorter, kornstorlekar och hårdhetsgrader tillverkas finslipverktyg i varierande utföranden för att passa olika arbets moment. Bundna slipverktyg i katalog 204: n Poliflex - n Poliflex -Slipskivor n Poliflex -Block Polerverktyg För polering av aluminium erbjuder PFERD ett omfattande program polerverktyg och polerpastor i olika diametrar, hårdheter, kornstorlekar, utföranden och former. Polerverktyg i katalog 204: n Filtstift och -skivor n Tygskivor n Slippastor n Polerpastor Specialtillverkningar Skulle vårt omfattande katalogprogram inte vara tillräckligt, kan vi tillverka specialverktyg för att lösa Era bearbetningar beträffande n andra dimensioner och former, n avvikande kornstorlekar och kornsorter, n avvikande kornblandningar, n andra skaftdiametrar och -längder. Kontakta vår tekniska kundrådgivning, som gärna hjälper Er! Tips Alla PFERD-verktyg tillverkas och kontrolleras enligt Roterande finslip- och polerverktyg gällande säkerhetsnormer. Närmare informationer finner ni i PFERD- Verktygshandbok, katalog

32 Kapskivor för bearbetning av aluminium Katalog 206 PFERD har utvecklat speciella kapskivor för kapning av aluminium och aluminiumlegeringar. De innehåller inga tillsatsämnen, som lämnar oönskade rester på arbetsstycket. Ytan kan därmed svetsas direkt. Kapskivorna kan användas på vinkelslipmaskiner i alla effektklasser. Kapskivor hårdhet N-Alu Kapskivor i hårdhet N-Alu har hög avverkning. Inte ens vid kapning av arbetsstycken i aluminium-avverkningsgrupperna MJUK, HÅLLFAST och HÅRD sätts de igen. Kaschering med silverfärgade etiketter på bägge sidor förhindrar aluminium från att fastna och sätta igen kapskivan. Specialtillverkningar På förfrågan kan kapskivor för bearbetning av aluminium tillverkas speciellt för er användning. Det är t ex: n andra dimensioner och bredder, n andra korntyper, t ex SiC. Användningsrekommendationer n Skivtjocklek 1,0 mm speciellt för plåt n Skivtjocklek 1,6 mm för tunnväggiga arbetsstycken n Skivtjocklek 2,4 mm för universell kapning n Skivtjocklek 2,9 mm för bästa livslängd vid hög sidostabilitet Säkerhetsanvisningar Slipmedelsproducenter, maskintillverkare och användare bidrar lika mycket till säkerhet vid kapningen. PFERD tillverkar alla verktyg i överensstämmelse med gällande säkerhetsbestämmelser. Vid slipningen ansvarar användaren för att maskinen används för avsett ändamål, att handhavandet är det rätta och att kapskivorna används på rätt sätt. I synnerhet gäller: n Den på produktetiketten angivna maximala periferihastigheten (m/s) får inte överskridas. n Det är inte tillåtet att använda flänsar med två olika diametrar. 32

33 Navrondeller för bearbetning av aluminium Katalog 206 För slipning av aluminium och aluminiumlegeringar har PFERD utvecklat speciella navrondeller, som kännetecknas av hög avverkning och som inte sätts igen ens vid användning på mjuka legeringar. Navrondeller i hårdhet N-Alu Redan vid lågt sliptryck uppnår verktygen utomordentligt hög avverkning, vilket gör, att verktygen inte sätts igen ens på legeringar i avverkningsgrupperna MJUK och HÅLLFAST. Navrondeller från PFERD är lämpliga för användning med vinkelslipmaskiner i alla effektklasser. De innehåller inte några tillsatser, som kan ge upphov till oönskade rester på arbetsstycket. Ytan kan därmed svetsas direkt. Navrondeller i hårdhet O-Alu Passar för legeringar i avverkningsgrupperna HÅLLFAST och hård. Specialtillverkningar På förfrågan kan navrondeller för bearbetning av aluminium tillverkas speciellt för er användning. Det är t ex n andra dimensioner och bredder, n andra kornsorter, t ex SiC. Användningsrekommendationer n Skivtjocklek 7,2 mm för universell slipning. Säkerhetsanvisningar n Den på produktetiketten angivna maximala periferihastigheten (m/s) får inte överskridas. n Vid användning av navrondeller med ø 178/230 mm gäller i några länder speciella bestämmelser för specialfläns- resp. adaptersystem. 33

34 POLIFAN -Lamellrondeller för bearbetning av aluminium Katalog 206 Speciellt lämpliga för bearbetning av aluminium är POLIFAN - lamellrondeller, vars sliplameller är försedda med en slipaktiv beläggning, som gör att aluminiumspånorna fastnar i minskad omfattning. Genom att använda slipolja 412 ALU kan livslängden för verktyg av flexibla slipmaterial ökas väsentligt. Tillsättning av slipolja förhindrar också i stor utsträckning att spånorna fastnar på arbetstycket. POLIFAN -Lamellrondeller SG-A-COOL Enastående avverkning och speciell kall slipning på reglerbara vinkelslipmaskiner. Optimalt lämplig för bearbetning av plåt och tunnväggiga profiler i avverkningsgrupperna MJUK och HÅLLFAST. POLIFAN -Lamellrondeller SG-A Lämpliga för universell bearbetning av svetsfogar och kanter i de båda avverkningsgrupperna HÅLLFAST och HÅRD. POLIFAN -Lamellrondeller SGP- Specialverktyg för krävande bearbetningar. Kall slipning, aggressiv avverkning vid lågt sliptryck och god lönsamhet. Passar arbetsstycken i avverkningsgrupperna HÅLLFAST och HÅRD. Specialtillverkningar På förfrågan kan POLIFAN -lamellrondeller tillverkas speciellt för er bearbetning. Det är t ex: n andra dimensioner, n andra kornsorter, t ex SiC. Användningsrekommendationer n POLIFAN -Lamellrondeller rekommenderas för användning i alla tre avverkningsgrupper. n Används främst på reglerbara vinkelslipmaskiner i det undre varvtalsområdet. n Användning av slipolja rekommenderas och skyddar verktyget mot förslitning i förtid. Säkerhetsanvisningar n Den på produktetiketten angivna maximala periferihastigheten (m/s) får inte överskridas. Tips Alla PFERD-verktyg tillverkas och kontrolleras enligt Navrondeller, kapskivor och lamellrondeller gällande säkerhetsnormer. Närmare informationer finner ni i PFERD- Verktygshandbok, Katalog

35 Industriella borstar för bearbetning av aluminium Katalog 208 Fördelen med de industriella borstarnas flexibilitet visar sig speciellt vid bearbetning av aluminium. Borstar möjliggör gradning resp. ytbearbetning även på komplicerade arbetsstycken av aluminium utan betydande förändring av konstruktionsdelarnas dimensioner. Detta gäller både vid manuell användning och vid användning på stationära maskiner och robotar. Industriella borstar för bearbetning av aluminium är speciellt lämpliga för fingradning i avverkningsgrupperna MJUK, HÅLLFAST och HÅRD. Borstar med SiC-tråd (nylon med slipkorn) Slipkornen är bundna i den flexibla nylontråden. Genom förslitning av trådmaterialet frigörs permanent nya slipkorn vilket garanterar jämn aggressivitet för borsten. Beroende på bearbetning kan varierande kornstorlekar erbjudas. Borstar med -tråd (rostfri tråd) Lämpliga för borttagning av oxidhud på aluminium (t ex som preparering för svetsning). PFERD levererar alla -borstar avfettade. De lämnar inte kvar några korroderande rester eller främmande partiklar på arbetsstycket. SiC Industriella borstar i katalog 208: n med hål n med skaft n Skålborstar med gänga n Skålborstar med skaft n Ändborstar med skaft n Rörborstar med gänga n Handborstar Specialtillverkningar Skulle något saknas i vårt omfattande katalogprogram, kan vi för att lösa era applikationer tillverka specialverktyg vad gäller trådtjocklekar, kornstorlekar, diametrar, trådbredder och -längder. Kontakta någon av våra säljare eller vänd er till vår kundtjänst. Vi hjälper er gärna! Schematisk bild SiC-tråd Nylontrådarna är fyllda med slipkorn. Vasst slipkorn frigörs kontinuerligt. Användningsrekommendationer n För att undvika korrosion skall inga borstar användas, som redan använts för att bearbeta stål, koppar eller andra metaller. n Använd SiC-borstar vid fina grader på komplicerade konstruktionsdelar. n Vid gradning av komplexa konstruktionsdelar av aluminium använd företrädesvis SiC-borstar med längre tråd. n Använd -borstar vid grova grader. n Vid bearbetning av konstruktionsdelar av aluminium med -borstar skall så liten tråddiameter som möjligt användas. n Vid följande reommenderade skärhastigheter uppnår nedan nämnda PFERD-borstar bäst effekt vid bearbetning av aluminium: - och koniska borstar med SiC-tråd m/s - och koniska borstar med -tråd m/s - Ändborstar 5 10 m/s - Skålborstar m/s Tips Alla PFERD-verktyg tillverkas och testas enligt Industriella borstar gällande säkerhetsnormer. Ytterligare informationer återfinns i PFERD- Verktygshandbok, katalog

36 PFERD-Maskiner för roterande verktyg för bearbetning av aluminium Katalog 209 Avpassat till PFERD s verktygsprogram och dess varvtals- och effektområden erbjuder PFERD ett omfattande maskinprogram för lönsam optimal användning. Detta överensstämmer med gällande EG-maskindirektiv 8/37/EG (Maskinförordning GSGV). Lätta slipnings-, polerings- och gradningsarbeten erfordrar lägre maskinstyrka och därmed lätta och lätthanterliga maskiner. Till normala filnings-, slipnings-, grovslip- och gradningsarbeten, speciellt vid tuff användning, erfordras effektstarka och robusta maskiner. Tryckluftmaskiner Turbin-, raka slipmaskiner, vinkelslip- och bandslipmaskiner Varvtalsområde: r/min Effekt: Watt Användningsrekommendationer n Speciellt lämplig, då tryckluftmaskiner inte förorsakar några gnistor. n Företrädesvis för verktyg med varvtalsbehov över r/min. n För verktyg, som bara används inom ett varvtalsområde. Elektriska maskiner Raka slipmaskiner, vinkel-, valsoch bandslipmaskiner Varvtalsområde: r/min Effekt: Watt Användningsrekommendationer n Skall endast användas med mycket god utsugning och t ex med våtavskiljare. Kolborsteglöden kan leda till antändning av aluminium-dammet. n Efter användning bör elektriska maskiner blåsas ur med tryckluft för rengöring. Böjliga axlar och maskiner för böjliga axlar Maskiner för böjliga axlar med enfas- eller trefasmotorer Varvtalsområde: r/min Ineffekt: Watt Användningsrekommendationer n Placera maskinen utanför slipkabinen eller utanför dammområdet. n Nästan alla PFERD-verktyg, som beskrivits i denna PRAXIS, kan användas /2009 Rätt till tekniska ändringar förbehålles. Tryckt i Tyskland Rekommendation för arbetsplatsen n Den idealiskt utrustade arbetsplatsen för bearbetning av arbetsstycken av aluminium har en väl fungerande utsugningsutrustning, ev. till och med en våtutsugningsutrustning. För ju högre koncentrationen är av mängden aluminiumdamm i luften, desto större är explosions- resp. brandrisken vid bearbetning med gnistbildning. Speciell försiktighet gäller vid bearbetning av aluminiummaterial med magnesium. Detta damm kan vara högexplosivt. Maskiner, som medför gnistor, utgör en risk. Gnistor kan även uppstå vid slipningen mellan verktyg och material. n Arbetsmiljön skall klassificeras enligt Arbetsmiljöverkets föreskrifter för att undvika dammbränder och dammexplosioner. Maskiner skall väljas i enlighet med dessa föreskrifter. Säkerhetsanvisningar Val av maskin skall göras beroende på klassificering av er arbetsmiljö enligt gällande föreskrifter. Tips Omfattande informationer om maskiner för roterande verktyg finner ni i Verktygshandboken, katalog 209. Maskiner för roterande verktyg [email protected]
