Boplats vid lertäkt Ö S T E R G Ö T L A N D S M U S E U M. Rapport 2013:12. Arkeologisk utredning etapp 2

Transkript

1 Rapport 2013:12 Arkeologisk utredning etapp 2 Boplats vid lertäkt ÖM 1 Rystads-Gärstad 12:2 Rystad socken Linköpings kommun Östergötlands län Rickard Lindberg Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

2

3 Boplats vid lertäkt Innehåll Sammanfattning Inledning Områdesbeskrivning och fornlämningsmiljö Syfte Metod och dokumentation Resultat och tolkning Åtgärdsförslag Referenser Tekniska uppgifter Omslagsbild: Utredningsområdet efter snö och vind. Foto från nordöst, Rickard Lindberg ÖM. Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning Inför upprättandet av en detaljplan för utökad lertäkt inom fastigheten Rystads-Gärstad 12:2 utförde Östergötlands museum en arkeologisk utredning etapp 2. Vid tidigare utförd arkeologisk utredningen etapp 1 identifierades ett lämpligt grav/boplatsområde inom området, objekt 1. Objektet har avgränsats i samband med länsstyrelsens besök i området och omfattade inför det arkeologiska arbetet ca kvm. Utredningen utfördes i december månad under dåliga väderleksförhållanden vilket har påverkat utredningsresultatet. Schakten snöfylldes och ett stort antal anläggningar kunde därför inte mätas in efter att de påträffats. Efter att fornlämning konstaterats i området koncentrerades utredningsarbetet till att i största möjliga mån avgränsa lämningen. Totalt öppnades 27 schakt och i dessa framkom boplatsanläggningar i form av mörkfärgningar, stolphål, kulturlager och en härd. Boplatsanläggningarna är främst koncentrerade till den mindre höjd som finns centralt i objektet. Kulturlager finns dock i sluttningarna i både nordöst och sydväst om höjden och har något olika karaktär. Nordöst om höjden består lagret/lagren av mörk lera med enstaka skärvsten och enstaka till måttligt med bränd lera. I sydväst består lagret/lagren av mörk lera med endast någon enstaka skärvsten. Kulturlagret/lagren schaktades bort i vissa schakt och enstaka anläggningar påträffades även under lagret. Boplatsen, ÖM 1, är grovt avgränsad inom utredningsområdet men dess utbredning kan fortsätta främst åt öst och nordöst. Undertecknad bedömer att vid en exploatering bör boplatsen vara föremål för vidare arkeologiska insatser i form av en arkeologisk förundersökning. Sydvästra delen, mot Ekängsvägen, och nordvästra delen, mot utredningsområdesgränsen, av objekt 1 innehåller endast enstaka lämningar och kulturlagret/lagren var i denna del av området mindre distinkt. Undertecknad bedömer att denna del av området inte behöver vidare arkeologiska insatser. Rickard Lindberg antikvarie 2

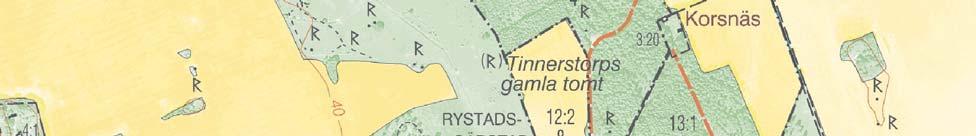

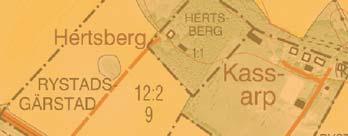

5 Rystad 79:1 tad 78:2 Rystad 322 Rystad 78:2 Rystad 78 Rystad 7 Rystad 88:1 Rystad 88:2 Rystad 247:1 Rystad 89:1 Rystad 255:1 Rystad 277:1 Rystad 247:2 Rystad 89:2 Rystad 246:1 Rystad 245:3 Rystad 334 Rystad 245:2 Rystad 245:1 Rystad 332 Rystad 83:1 Rystad 248:1 Rystad 333 Rystad 49: Rystad 320 Rystad 321 Rystad 84:1 Rystad 254:2 Rystad 86:2 Rystad 86:1 Rystad 254:1 Rystad 85: Rystad 241:1 Rystad 81:1 Rystad 101:1 Rystad 240:2 Rystad 242:1 Rystad 240:1 Rystad 100:1 Rystad 98:1 Rystad 91:3 Rystad 91:2 Rystad 98:3 Rystad 91:1 Rystad 98:2 Rystad 91:4 Rystad 243:1 Rystad 99:1 Rystad 90:2 Rystad 90:2 Rystad 90:1 Rystad 92:1 Rystad 244:1 Rystad 97:2 Rystad 97:1 Rystad 95:2 Rystad 95:1 Rystad 304 Rystad 294:1 Rystad 39:1 Rystad 295:1 Rystad Rystad :1 Objekt 1 Rystad 252:1 Rystad 90:2 Rystad 90:2 Rystad 96:1 Rystad 96:2 Rystad 96:2 Rystad 96:2 Rystad 238:1 Rystad 94:1 Rystad 93:2 Rystad 93: Teckenförklaring Linköping 133:1 Rystad Linköping 37:1 132:1 Linköping 131:1 Rystad 288:1 Linköping 332:1 Objekt 1 Utredningsområde FMIS yta Linköping 396:1 Linköping 457 Rystad 36:1 FMIS linje FMIS punkt Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med utredningsområdet markerat. Skala 1:

6 Inledning Inför upprättandet av en detaljplan för utökad lertäkt inom fastigheten Rystads-Gärstad 12:2 utförde Östergötlands museum en arkeologisk utredning etapp 2. Området var ca 11 ha stort. Inom större delen av området har en arkeologisk utredning etapp 1 utförts (Nilsson 2011). Vid utredningen etapp 1 identifierades ett lämpligt grav/boplatsområde inom utredningsområdet, Objekt 1. Objektet har avgränsats av länsstyrelsen i samband med deras besök på platsen inför den arkeologiska utredningen etapp 2 och omfattar ca kvm. Endast Objekt 1 var föremål för den arkeologiska utredningen etapp 2. Den norra delen av det nu aktuella området ingick inte i den tidigare utförda utredningen etapp 1. I denna norra del finns två kända fornlämningar, RAÄ 96:2 som utgörs av ett stensträngssystem och boplatsen RAÄ 93:3. Dessa fornlämningar omfattas således inte av den nu aktuella utredningen etapp 2. Fältarbetet utfördes i december 2012 under mycket besvärliga väderleksförhållanden med ställvis kraftigt snöfall och hård vind. Den arkeologiska utredningen etapp 2 utfördes efter beslut från Länsstyrelsen Östergötland. Uppdragsgivare var Saint-Gobain Byggprodukter AB, vilka även svarade för de arkeologiska kostnaderna. Ansvarig för utredningen etapp 2 samt utformningen av rapporten var undertecknad. Områdesbeskrivning och fornlämningsmiljö Exploateringen sker inom ett mycket fornlämningsrikt trakt nordöst om Linköping. Här finns lämningar från stenålder och framåt. Särskilt bör de hällristningslokaler som finns i närområdet omnämnas (exempelvis RAÄ 49, 244 och 248). Hällristningarna består av både figurativa ristningar så som skepp, fotsulor med mera men också av skålgropar. Ovan beskrivna hällristningslokalerna ligger inom ca en kilometer väst-nordväst om det nu aktuella området. Förutom ovan nämnda fornlämningar (RAÄ 93:3 och 96:2) finns i anslutning till utredningsområdet i nordöst gravfält och gravar (RAÄ 96:1, 93:1 och 95:1) och ytterligare stensträngssystem (RAÄ 93:2). Vidare finns två övriga kulturhistoriska lämningar i form av ett röjningsröse (RAÄ 94:1) och en fornlämningsliknande lämning (RAÄ 95:2). Objekt 1 ligger runt en mindre höjd eller förhöjning som löper nordväst till sydöst i det flacka landskapet. Mot nordväst flackar höjden ut inom utredningsområdet. Objektet genomkorsas av en mindre väg och strax nordväst om vägen ligger ett impediment. Enligt den tidigare utförda utredningen etapp 1 kan det inom det aktuella objektet finns lämningar från samtliga tidsperioder från neolitikum och framåt i form av boplats-, grav- eller odlingslämningar (Nilsson 2011). För utförlig beskrivning av utredningsområdet och dess arkeologiska potential se Nilsson 2011 och där anförda källor. Syfte Syftet med den arkeologiska utredningen var ursprungligen att fastställa huruvida fornlämning kom att beröras av det planerade arbetet samt så långt som möjligt beskriva dessa. Framkomna lämningar skulle om möjligt även avgränsas. På grund av de svåra yttre förhållandena samt uppdragsgivarens önskemål om en skyndsam process beslutades efter överläggning med Magnus Reuterdahl på Länsstyrelsen Östergötland att fältarbetet i nordvästra delen av objektet skulle inriktas på avgränsning av fornlämningen. Inga schakt öppnades därför på det topografiskt bästa läget, runt impedimentet, inom denna del av objektet. I februari 2013, i samband med en fysik utsättning av fornlämningsområdet, upptäckte undertecknad att mindre delar av boplatsen i öst schaktats bort samt att andra delar täckts med jordmassor. Skadan på fornlämningen berodde på en kommunikationsmiss mellan inblandade parter. Den bortschaktade delen av fornlämningen uppgår till ca 1000 kvm. Resultatet av utredningen skall kunna användas som ett fullgott underlagsmaterial i en fortsatt besluts- och planeringsprocess. Metod och dokumentation Den arkeologiska utredningen etapp 2 utfördes genom att sökschakt öppnades över det aktuella objektet. Påträffade anläggningar kom att beskrivas översiktligt. Inmätning av schakt och anläggningar gjordes med DGPS. Under natten mellan fältdag ett och fältdag två snöfylldes merparten av schakten helt och hållet i den då uppschaktade sydöstra delen av området. Någon fullständig inmätning av anläggningarna i denna del av området gick således inte att genomföra. Det faktiska antalet anläggningar är följaktligen betydligt större i den sydvästra delen av området än vad som redovisats i rapporten. Inmätningarna har registrerats och bearbetats i GIS-programet ArcGIS. 4

7 Teckenförklaring Härd Mörkfärgning Stenskott stolphål Stolphål Lager1 Lager2 Schakt Bortschaktat område Bortschaktat område Lantmäteriverket MS2008/ Figur 3. Anläggningar, kulturlager och schakt vid objekt 1. Skala 1:

8 Resultat och tolkning Totalt öppnades 27 schakt och i dessa framkom boplatsanläggningar i form av mörkfärgningar, stolphål, kulturlager och en härd. Som ovan beskrivits gick inte alla anläggningar att återfinna och dokumentera efter snöfallet. Boplatsanläggningarna är främst koncentrerade till den mindre höjd som finns centralt i objektet. På grund av det något förändrade syftet under arbetats gång (se ovan under Syfte) är antalet konstaterade anläggningar betydligt färre i nordvästra delen av utredningsområdet än den sydöstra. Ett antagande är dock att karaktär och utbredning av anläggningarna är detsamma längs med krönet på höjden både i nordväst och sydöst. Anläggningarna utgörs främst av mörkfärgningar. Tre anläggningar har okulärt tolkats vara stenskodda stolphål (A204, A224 och A225) och ytterligare sju anläggningar har tolkats vara stolphål (A , A218, A252 och A255). Stolphålen A kan utgöra en stolphålsrad och de stenskodda stolphålen A224 och A225 kan ingå i en huskonstruktion där de möjligen kan bilda ett takbärande stolphålspar. Härden (A206) ligger i södra delen av området precis på gränsen till den nyligen bortschaktade delen av boplatsen. Kulturlagret eller kulturlagren finns i sluttningarna, både nordöst och sydväst om höjden och har något olika karaktär. Nordöst om höjden består lagret/lagren av mörk lera med enstaka skärvsten och enstaka till måttligt med bränd lera, ställvis med stora bitar bränd lera (lager 1). I sydväst består lagret/lagren av mörk lera med endast någon enstaka skärvsten (lager 2). Tendensen är dock att lagret/lagren är som mäktigast i sluttningen i nordöstra delen av objektet och sydöst om körvägen som genomkorsar objektet. Här har lagret/lagren mest inslag av skärvsten och bränd lera. Känslan var dock att lagret tunnade ut längst i nordöst mot utredningsområdesgränsen. På krönet av höjden var lagret som tunnast och i flera schakt här påträffades lagret/lagren inte alls. Kulturlagret/lagren schaktades bort i vissa schakt och enstaka anläggningar påträffades även under lagret. Dessa anläggningar kan dock vara lagerrester. Boplatsen är grovt avgränsad inom utredningsområdet mot sydväst, väst och nordväst och här påträffades få eller inga anläggningar. Boplatsens utbredning kan dock fortsätta främst åt öster och nordöst. Åtgärdsförslag Undertecknad bedömer att vid en exploatering bör boplatsen vara föremål för vidare arkeologiska insatser i form av en arkeologisk förundersökning. Sydvästra delen, mot Ekängsvägen, och nordvästra delen, mot utredningsområdesgränsen, av objekt 1 innehåller endast enstaka lämningar och kulturlagret/lagren var i denna del av området mindre distinkt. Undertecknad bedömer att denna del av området inte behöver vidare arkeologiska insatser. Stensträngssystem, RAÄ 96:2, och boplatsen, RAÄ 93:3, omfattades inte av den aktuella utredningen men bör vara föremål för arkeologisk förundersökning vid en framtida exploatering. Vid en exploatering av området kräver fortsatta arkeologiska åtgärder beslut enligt Kulturminneslagen (SFS 1988:950). Beslut fattas av Kultur- och samhällsbyggnadsenheten vid Länsstyrelsen Östergötland. Referenser Tryckta källor Nilsson, P Planerad utvidgning av lertäkt. Arkeologisk utredning etapp 1. Inom fastigheten Rystads- Gärstad 12:2, Rystads socken, Linköpings kommun, Östergötlands län. Dnr UV rapport 2011:52. Övriga källor Informationssystemet om fornminnen (FMIS) 6

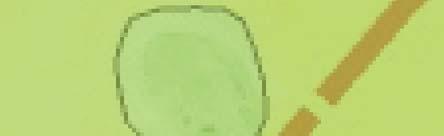

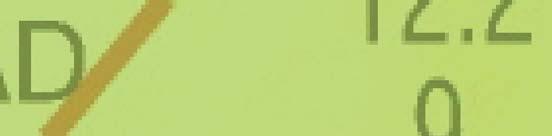

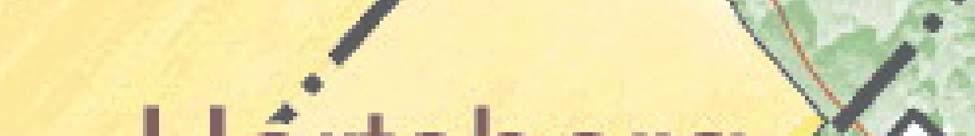

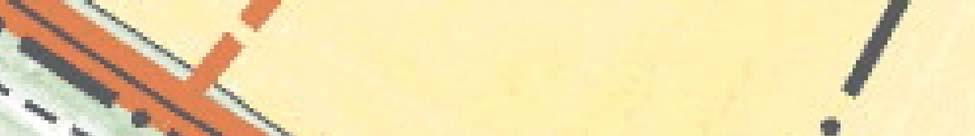

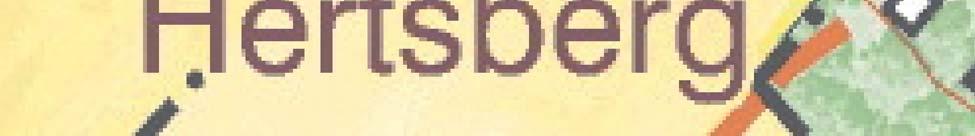

9 Teckenförklaring Boplats ÖM Lantmäteriverket MS2008/ Figur 4. Boplatsens utbredning tillika området för vidare arkeologiska åtgärder. Skala 1:

10 Tekniska uppgifter Lokal Rystads-Gärstad 12:2 Socken Rystad Kommun Linköping Län och landskap Östergötland Fornlämning ÖM 1 Digitala fastighetskartan 64F 7d NO Koordinater N E Koordinatsystem SWEREF 99 TM Typ av undersökning Arkeologisk utredning etapp 2 Länsstyrelsens handläggare Magnus Reuterdahl Länsstyrelsens dnr Östergötlands museums dnr 476/12 D:o projektnummer Uppdragsgivare Kostnadsansvarig Projektledare Saint-Gobain Byggprodukter AB Saint-Gobain Byggprodukter AB Rickard Lindberg Fältarbetstid Fynd Foto Analyser Nej Digitalt Nej Grafik Rickard Lindberg Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2013:12 Östergötlands museum 8

11

12 Inför upprättandet av en detaljplan för utökad lertäkt inom fastigheten Rystads-Gärstad 12:2 i Rystad socken och Linköpings kommun utförde Östergötlands museum en arkeologisk utredning etapp 2. Vid tidigare utförd arkeologisk utredningen etapp 1 identifierades ett lämpligt grav-/boplatsområde inom området, objekt 1. Totalt öppnades 27 schakt och i dessa framkom boplatsanläggningar och kulturlager främst koncentrerade till den mindre höjd som finns centralt i objekt 1. ISSN Rapport 2013:12
