1 L350F Volvo Hjullastare

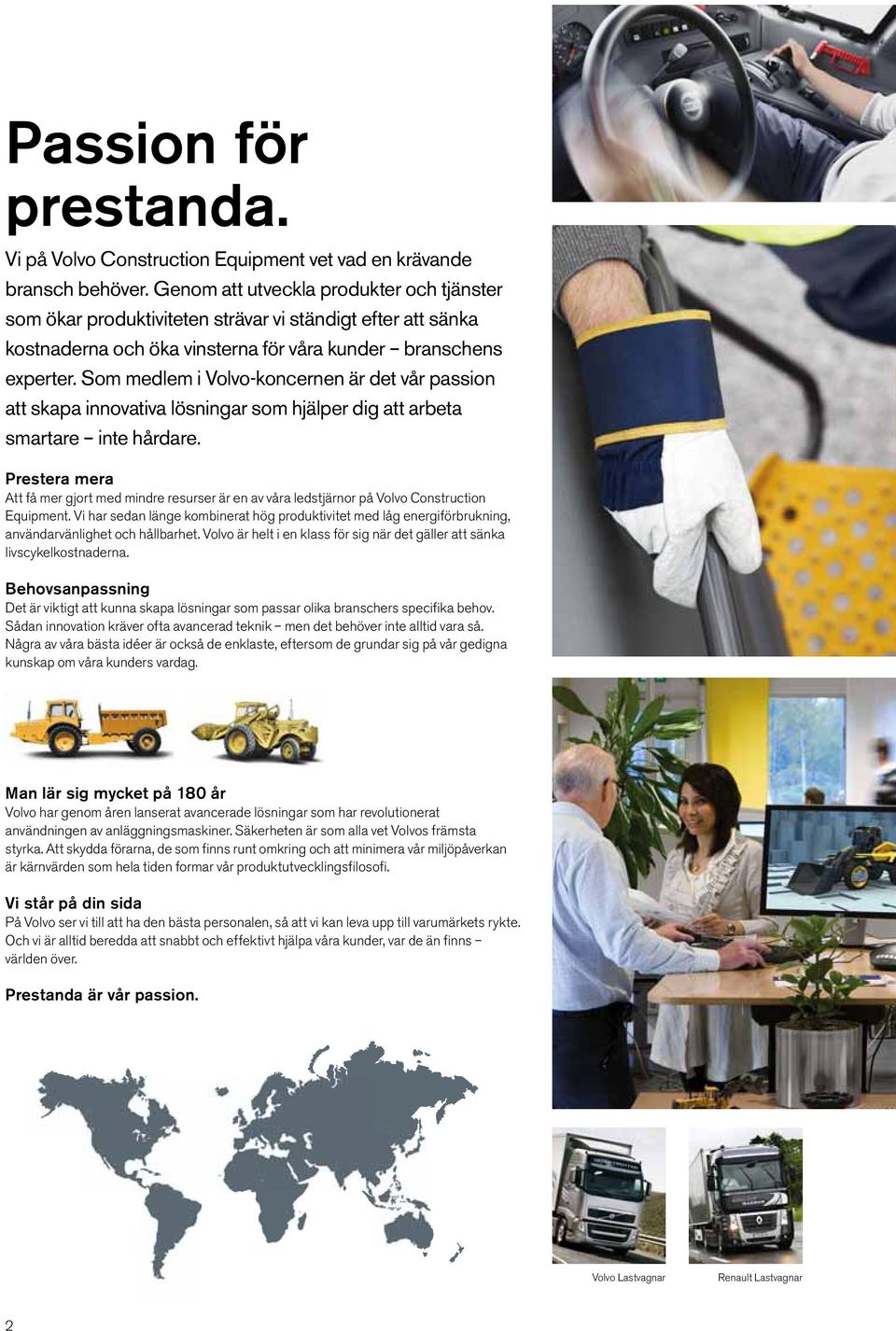

2 Passion för prestanda. Vi på Volvo Construction Equipment vet vad en krävande bransch behöver. Genom att utveckla produkter och tjänster som ökar produktiviteten strävar vi ständigt efter att sänka kostnaderna och öka vinsterna för våra kunder branschens experter. Som medlem i Volvo-koncernen är det vår passion att skapa innovativa lösningar som hjälper dig att arbeta smartare inte hårdare. Prestera mera Att få mer gjort med mindre resurser är en av våra ledstjärnor på Volvo Construction Equipment. Vi har sedan länge kombinerat hög produktivitet med låg energiförbrukning, användarvänlighet och hållbarhet. Volvo är helt i en klass för sig när det gäller att sänka livscykelkostnaderna. Behovsanpassning Det är viktigt att kunna skapa lösningar som passar olika branschers specifika behov. Sådan innovation kräver ofta avancerad teknik men det behöver inte alltid vara så. Några av våra bästa idéer är också de enklaste, eftersom de grundar sig på vår gedigna kunskap om våra kunders vardag. Man lär sig mycket på 180 år Volvo har genom åren lanserat avancerade lösningar som har revolutionerat användningen av anläggningsmaskiner. Säkerheten är som alla vet Volvos främsta styrka. Att skydda förarna, de som finns runt omkring och att minimera vår miljöpåverkan är kärnvärden som hela tiden formar vår produktutvecklingsfilosofi. Vi står på din sida På Volvo ser vi till att ha den bästa personalen, så att vi kan leva upp till varumärkets rykte. Och vi är alltid beredda att snabbt och effektivt hjälpa våra kunder, var de än finns världen över. Prestanda är vår passion. Volvo Lastvagnar Renault Lastvagnar 2

3 Mack Lastvagnar UD Lastvagnar Volvo Bussar Volvo Construction Equipment Volvo Penta Volvo Financial Services 3

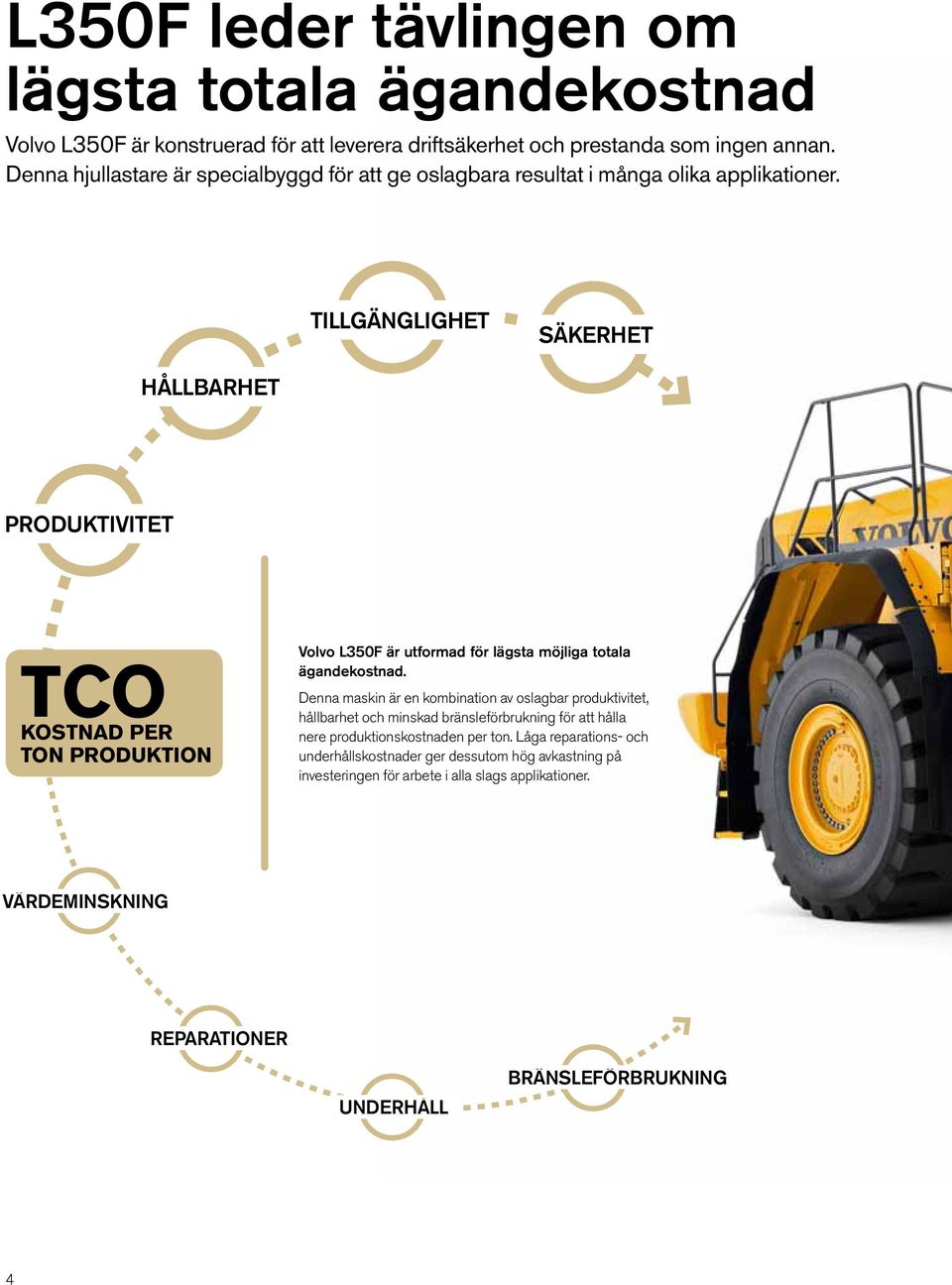

4 L350F leder tävlingen om lägsta totala ägandekostnad Volvo L350F är konstruerad för att leverera driftsäkerhet och prestanda som ingen annan. Denna hjullastare är specialbyggd för att ge oslagbara resultat i många olika applikationer. TILLGÄNGLIGHET SÄKERHET HÅLLBARHET PRODUKTIVITET TCO KOSTNAD PER TON PRODUKTION Volvo L350F är utformad för lägsta möjliga totala ägandekostnad. Denna maskin är en kombination av oslagbar produktivitet, hållbarhet och minskad bränsleförbrukning för att hålla nere produktionskostnaden per ton. Låga reparations- och underhållskostnader ger dessutom hög avkastning på investeringen för arbete i alla slags applikationer. VÄRDEMINSKNING REPARATIONER UNDERHÅLL BRÄNSLEFÖRBRUKNING 4

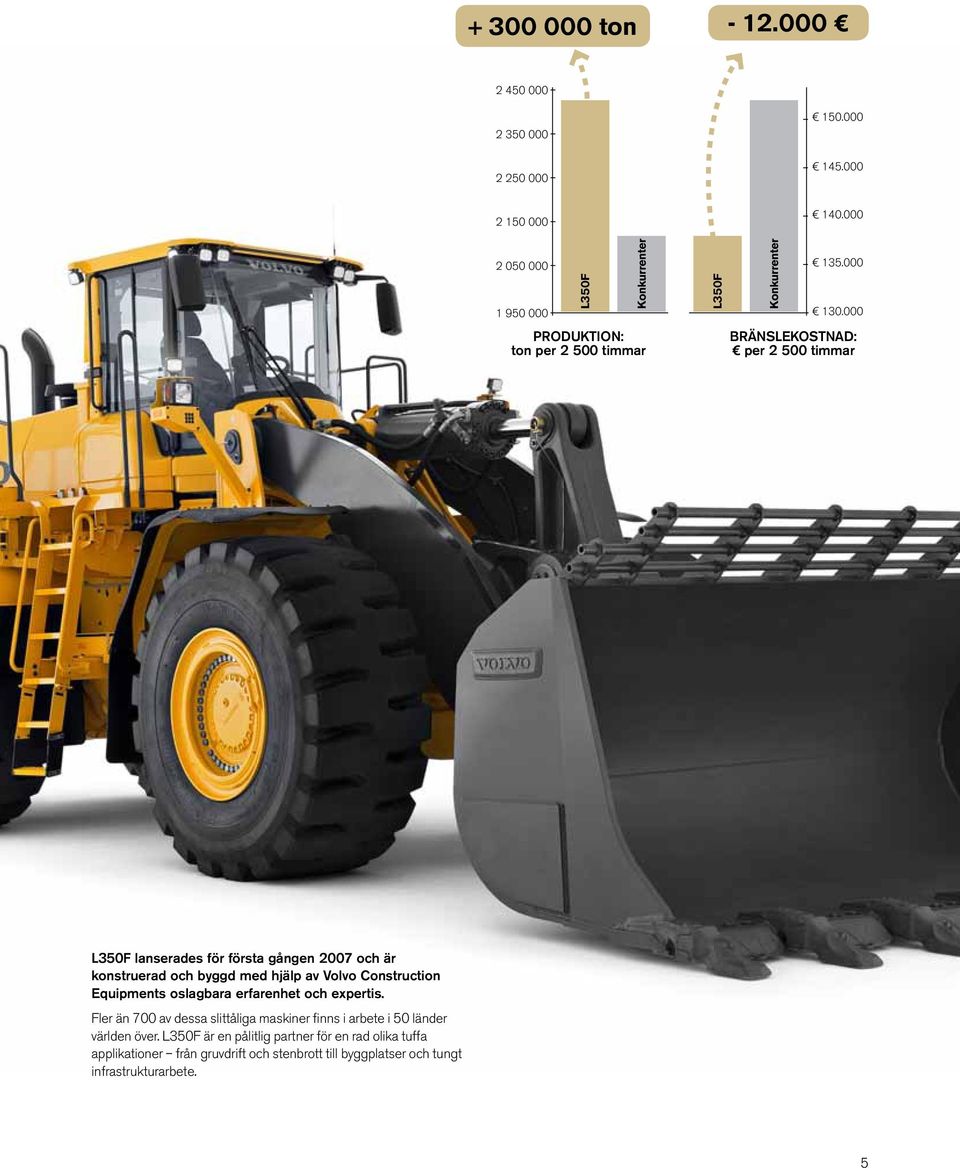

5 ton L350F Konkurrenter PRODUKTION: ton per timmar L350F Konkurrenter BRÄNSLEKOSTNAD: per timmar L350F lanserades för första gången 2007 och är konstruerad och byggd med hjälp av Volvo Construction Equipments oslagbara erfarenhet och expertis. Fler än 700 av dessa slittåliga maskiner finns i arbete i 50 länder världen över. L350F är en pålitlig partner för en rad olika tuffa applikationer från gruvdrift och stenbrott till byggplatser och tungt infrastrukturarbete. 5

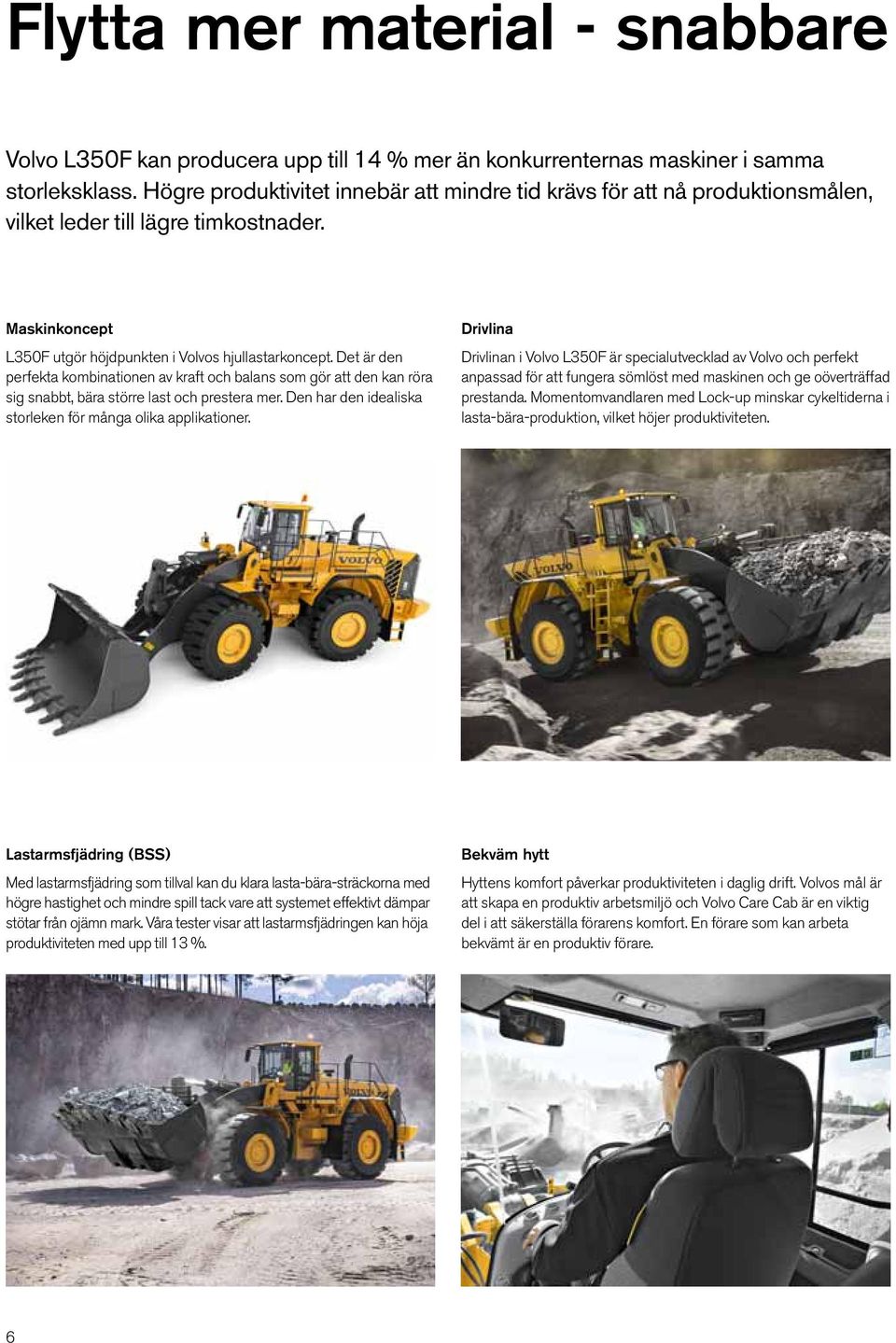

6 Flytta mer material - snabbare Volvo L350F kan producera upp till 14 % mer än konkurrenternas maskiner i samma storleksklass. Högre produktivitet innebär att mindre tid krävs för att nå produktionsmålen, vilket leder till lägre timkostnader. Maskinkoncept L350F utgör höjdpunkten i Volvos hjullastarkoncept. Det är den perfekta kombinationen av kraft och balans som gör att den kan röra sig snabbt, bära större last och prestera mer. Den har den idealiska storleken för många olika applikationer. Drivlina Drivlinan i Volvo L350F är specialutvecklad av Volvo och perfekt anpassad för att fungera sömlöst med maskinen och ge oöverträffad prestanda. Momentomvandlaren med Lock-up minskar cykeltiderna i lasta-bära-produktion, vilket höjer produktiviteten. Lastarmsfjädring (BSS) Med lastarmsfjädring som tillval kan du klara lasta-bära-sträckorna med högre hastighet och mindre spill tack vare att systemet effektivt dämpar stötar från ojämn mark. Våra tester visar att lastarmsfjädringen kan höja produktiviteten med upp till 13 %. Bekväm hytt Hyttens komfort påverkar produktiviteten i daglig drift. Volvos mål är att skapa en produktiv arbetsmiljö och Volvo Care Cab är en viktig del i att säkerställa förarens komfort. En förare som kan arbeta bekvämt är en produktiv förare. 6

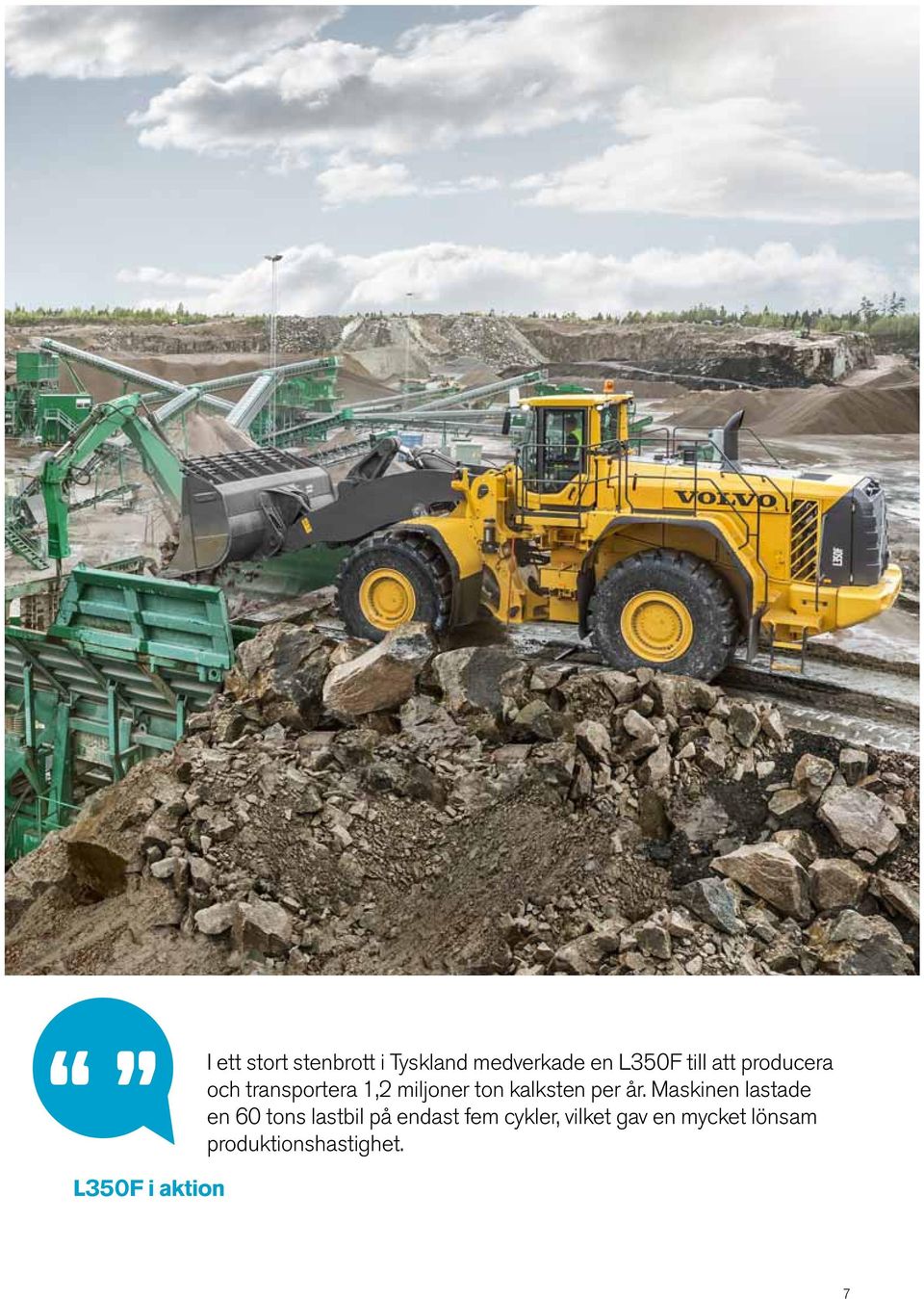

7 L350F i aktion I ett stort stenbrott i Tyskland medverkade en L350F till att producera och transportera 1,2 miljoner ton kalksten per år. Maskinen lastade en 60 tons lastbil på endast fem cykler, vilket gav en mycket lönsam produktionshastighet. 7

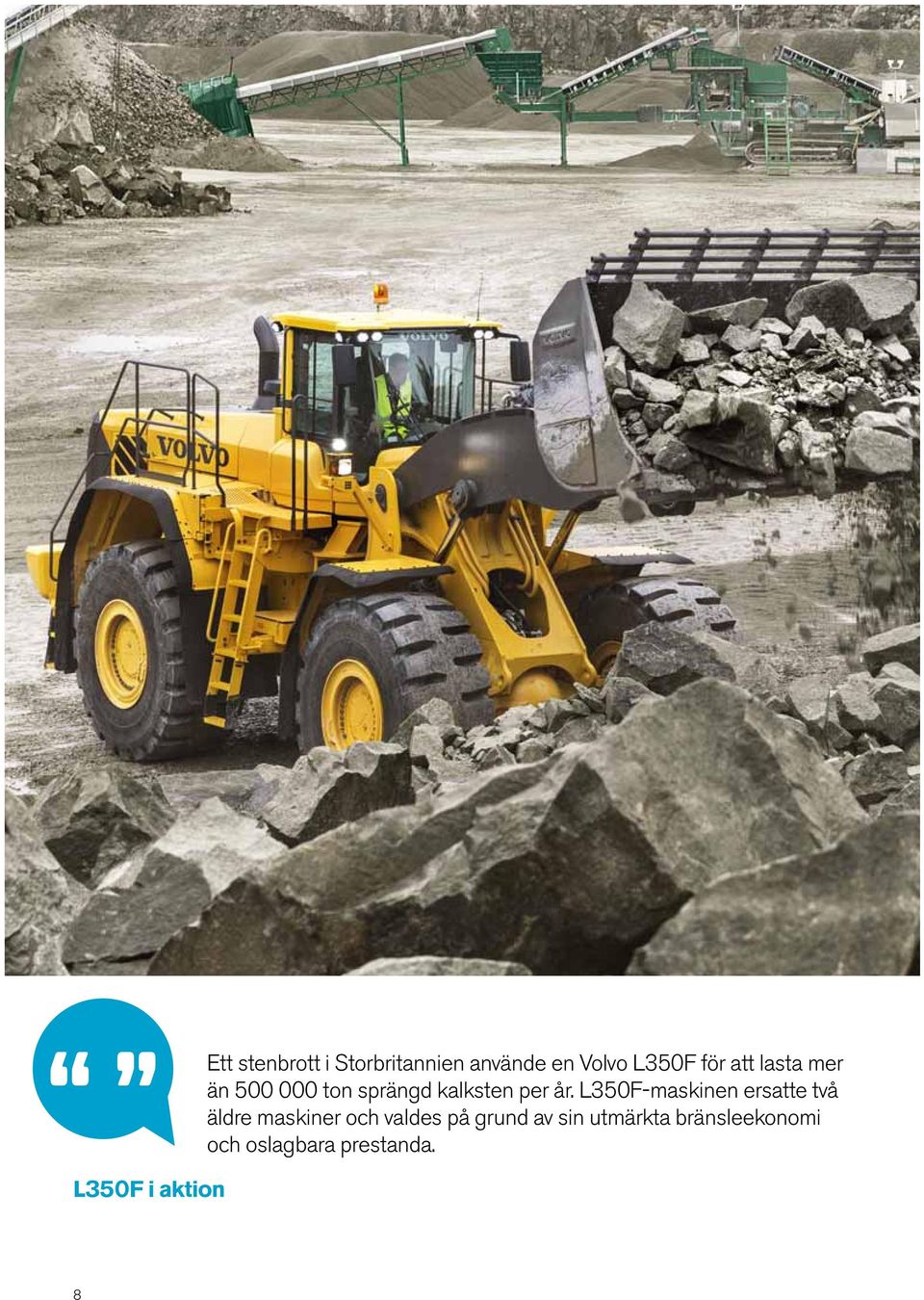

8 L350F i aktion Ett stenbrott i Storbritannien använde en Volvo L350F för att lasta mer än ton sprängd kalksten per år. L350F-maskinen ersatte två äldre maskiner och valdes på grund av sin utmärkta bränsleekonomi och oslagbara prestanda. 8

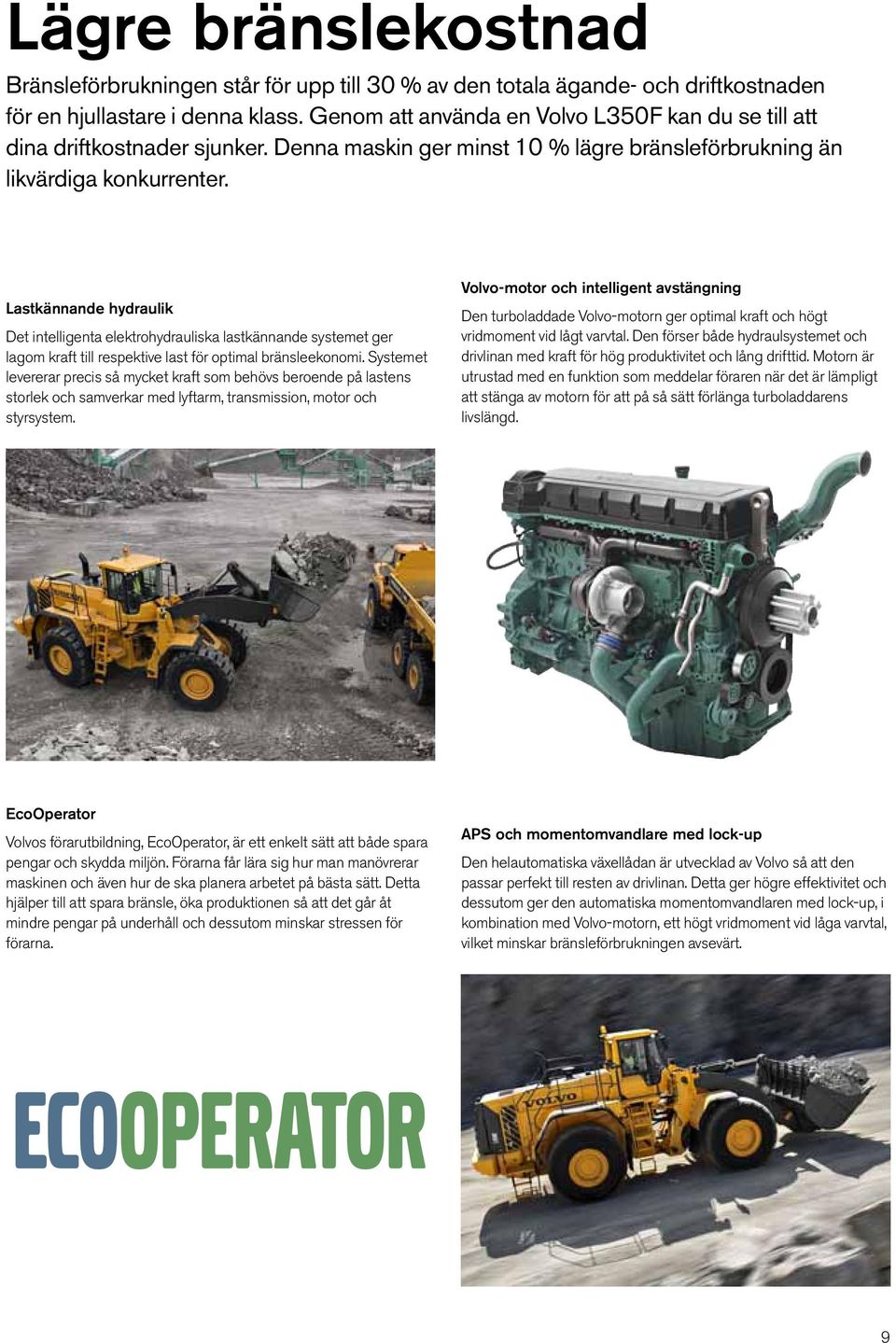

9 Lägre bränslekostnad Bränsleförbrukningen står för upp till 30 % av den totala ägande- och driftkostnaden för en hjullastare i denna klass. Genom att använda en Volvo L350F kan du se till att dina driftkostnader sjunker. Denna maskin ger minst 10 % lägre bränsleförbrukning än likvärdiga konkurrenter. Lastkännande hydraulik Det intelligenta elektrohydrauliska lastkännande systemet ger lagom kraft till respektive last för optimal bränsleekonomi. Systemet levererar precis så mycket kraft som behövs beroende på lastens storlek och samverkar med lyftarm, transmission, motor och styrsystem. Volvo-motor och intelligent avstängning Den turboladdade Volvo-motorn ger optimal kraft och högt vridmoment vid lågt varvtal. Den förser både hydraulsystemet och drivlinan med kraft för hög produktivitet och lång drifttid. Motorn är utrustad med en funktion som meddelar föraren när det är lämpligt att stänga av motorn för att på så sätt förlänga turboladdarens livslängd. EcoOperator Volvos förarutbildning, EcoOperator, är ett enkelt sätt att både spara pengar och skydda miljön. Förarna får lära sig hur man manövrerar maskinen och även hur de ska planera arbetet på bästa sätt. Detta hjälper till att spara bränsle, öka produktionen så att det går åt mindre pengar på underhåll och dessutom minskar stressen för förarna. APS och momentomvandlare med lock-up Den helautomatiska växellådan är utvecklad av Volvo så att den passar perfekt till resten av drivlinan. Detta ger högre effektivitet och dessutom ger den automatiska momentomvandlaren med lock-up, i kombination med Volvo-motorn, ett högt vridmoment vid låga varvtal, vilket minskar bränsleförbrukningen avsevärt. 9

10 Byggd för de mest krävande arbetsplatserna Volvo L350F är utformad för att motstå även de svåraste arbetsförhållanden, som t.ex lastning av nysprängd sten. Alla komponenter, inklusive motor, växellåda, axlar, ram och lyftarmsmekanism är robust konstruerade, vilket gör att de håller längre, så att du kan få ut mer drifttid och hålla kostnaderna för reparation och underhåll nere. Ram och svängled Ramen är av hög kvalitet och den centrala leden är stark och hållbar, tål höga påkänningar och ger stabil drift. De övre och nedre lederna är konstruerade för att motstå stora krafter och tunga laster så att maskinen håller länge. Transmission Den extra kraftiga planetväxeln har generösa kontaktytor mellan de anliggande kuggarna och kan bära tunga laster och överföra stora krafter för att flytta L350F i alla riktningar. Lyftarmssystem Den robusta designen på Z-länkens lyftarm ger maskinen lång livslängd. Alla tappar i systemet är dubbeltätade för att göra dem ännu tåligare. Volvo erbjuder ett standardsystem för lyftarmar som kan användas för alla applikationer, som att lyfta 50 ton tunga block eller arbeta med tunnellastning med en sidotippande skopa. Axlar L350F vilar på helt avlastade, extra kraftiga axlar. Kylningen av axeloljan sker genom att oljan i respektive axel cirkuleras i två separata kretsar. Oljan cirkuleras konstant från differentialen till respektive broms vid navreduktionen när motorn är igång. Oljan från axlarna passerar genom ett hydraulfilter, vilket leder till lång livslängd för komponenterna. 10

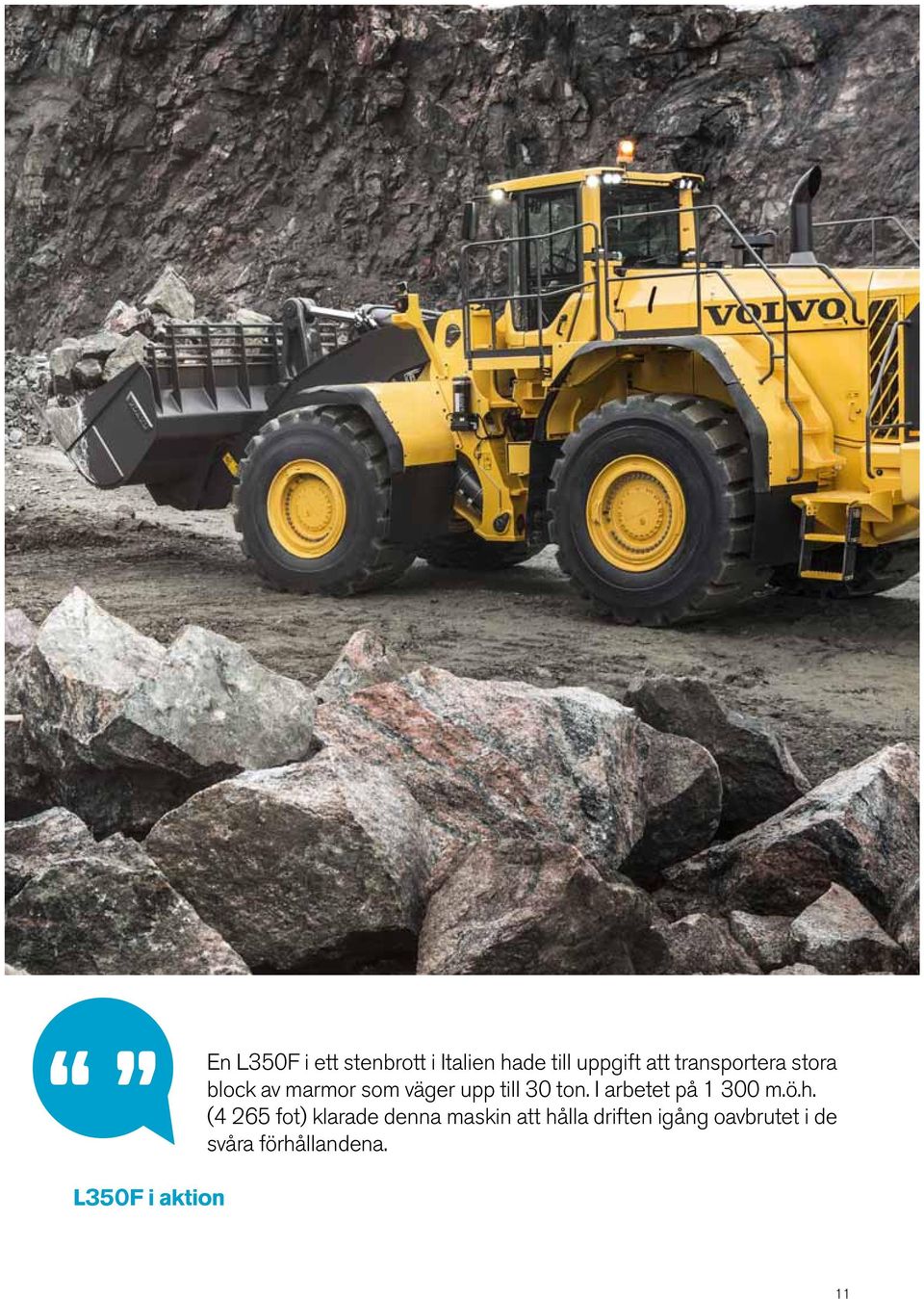

11 L350F i aktion En L350F i ett stenbrott i Italien hade till uppgift att transportera stora block av marmor som väger upp till 30 ton. I arbetet på m.ö.h. (4 265 fot) klarade denna maskin att hålla driften igång oavbrutet i de svåra förhållandena. 11

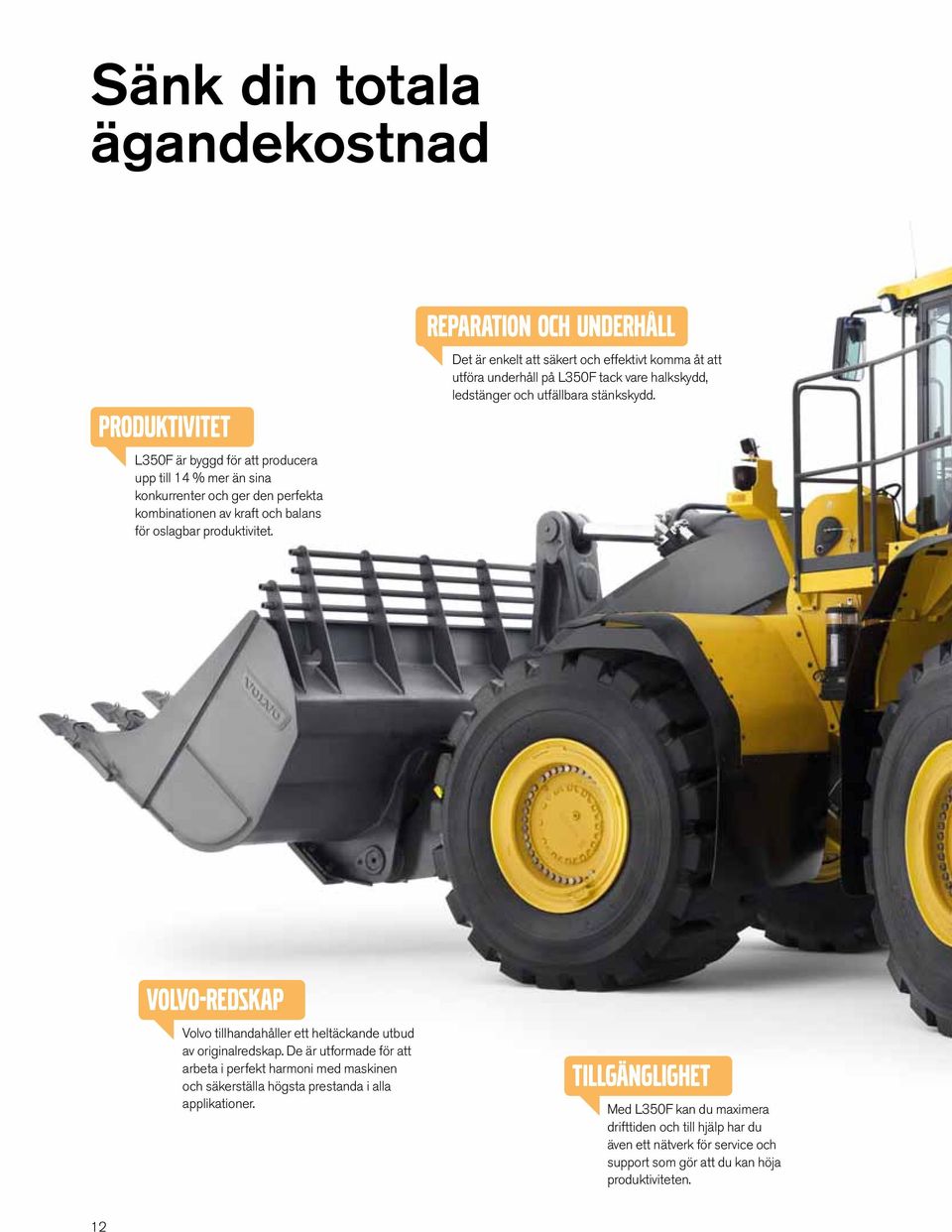

12 Sänk din totala ägandekostnad Produktivitet L350F är byggd för att producera upp till 14 % mer än sina konkurrenter och ger den perfekta kombinationen av kraft och balans för oslagbar produktivitet. Reparation och underhåll Det är enkelt att säkert och effektivt komma åt att utföra underhåll på L350F tack vare halkskydd, ledstänger och utfällbara stänkskydd. Volvo-redskap Volvo tillhandahåller ett heltäckande utbud av originalredskap. De är utformade för att arbeta i perfekt harmoni med maskinen och säkerställa högsta prestanda i alla applikationer. Tillgänglighet Med L350F kan du maximera drifttiden och till hjälp har du även ett nätverk för service och support som gör att du kan höja produktiviteten. 12

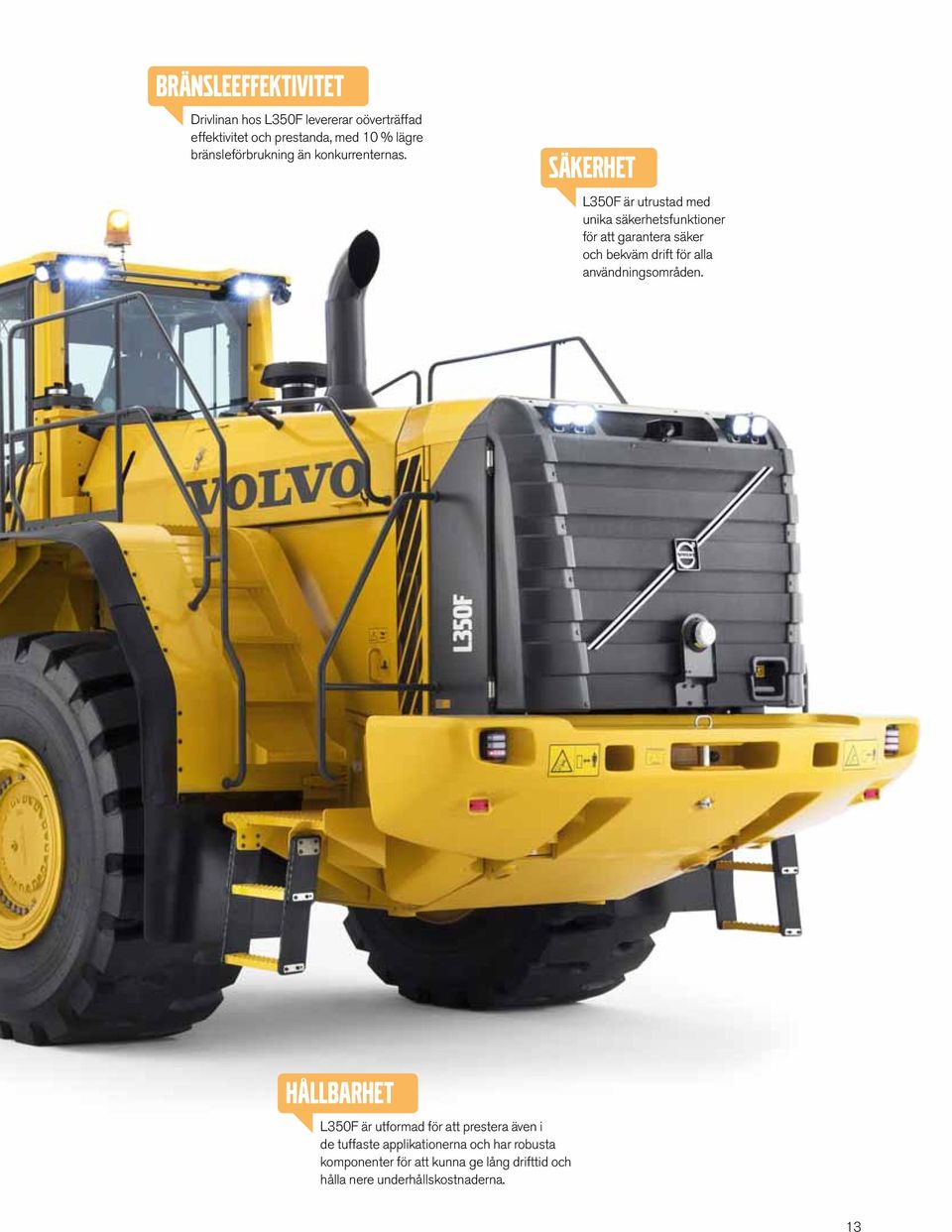

13 Bränsleeffektivitet Drivlinan hos L350F levererar oöverträffad effektivitet och prestanda, med 10 % lägre bränsleförbrukning än konkurrenternas. Säkerhet L350F är utrustad med unika säkerhetsfunktioner för att garantera säker och bekväm drift för alla användningsområden. Hållbarhet L350F är utformad för att prestera även i de tuffaste applikationerna och har robusta komponenter för att kunna ge lång drifttid och hålla nere underhållskostnaderna. 13

14 CARE TRACK CareTrack är vårt avancerade telematiksystem som är utformat för att samverka med Volvo-maskinernas egna diagnossystem, kombinerat med GPS och mobilnätverk eller data via satellit. När CareTrack är aktiverat på din maskin så kan du se hur maskinen används, dess produktivitet, få larm och varningar, felkoder, ladda ned data och sköta stöldskyddsfunktioner från nästan vilken plats som helst. Med CareTrack kan du förlänga din drifttid avsevärt. 14

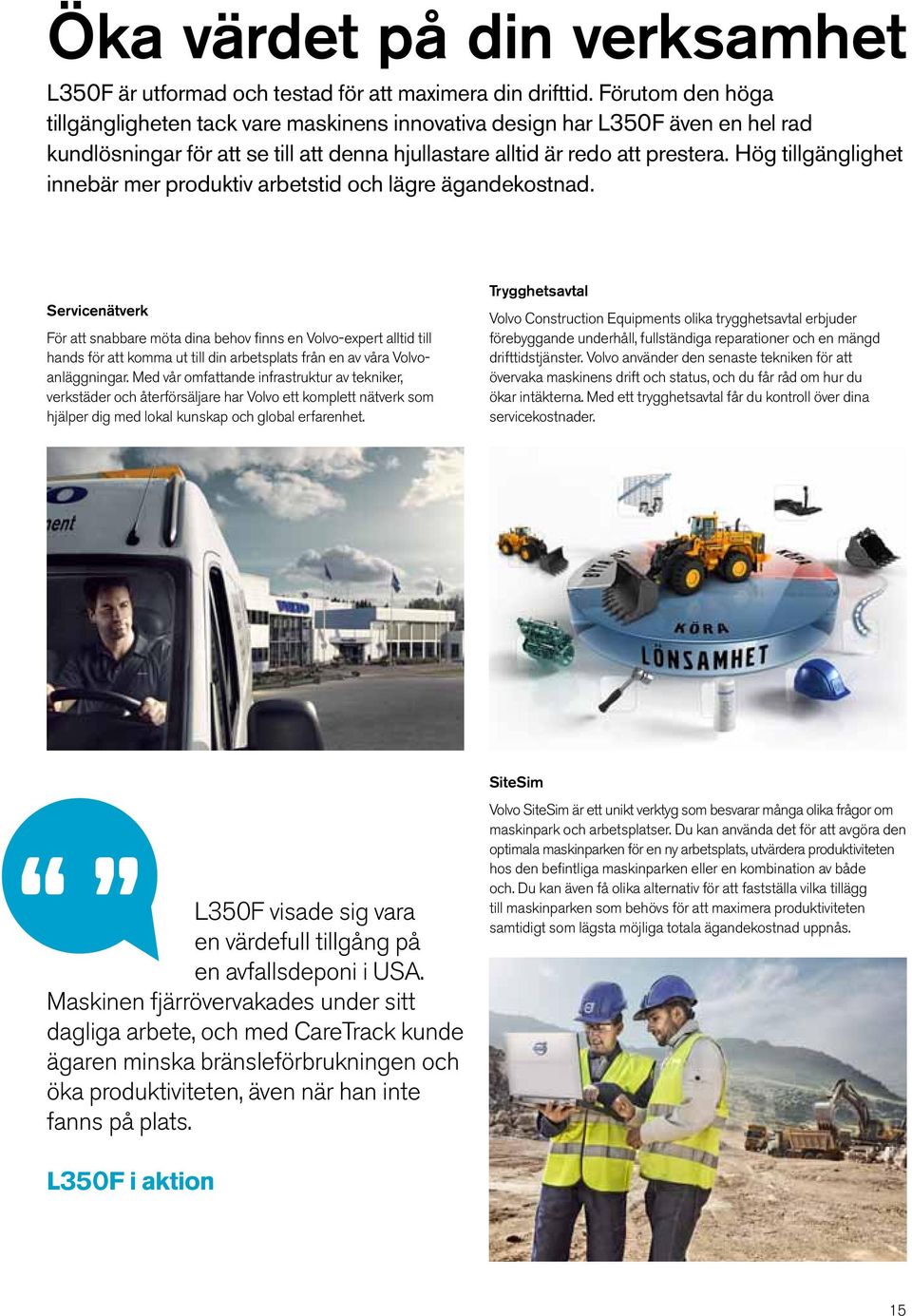

15 Öka värdet på din verksamhet L350F är utformad och testad för att maximera din drifttid. Förutom den höga tillgängligheten tack vare maskinens innovativa design har L350F även en hel rad kundlösningar för att se till att denna hjullastare alltid är redo att prestera. Hög tillgänglighet innebär mer produktiv arbetstid och lägre ägandekostnad. Servicenätverk För att snabbare möta dina behov finns en Volvo-expert alltid till hands för att komma ut till din arbetsplats från en av våra Volvoanläggningar. Med vår omfattande infrastruktur av tekniker, verkstäder och återförsäljare har Volvo ett komplett nätverk som hjälper dig med lokal kunskap och global erfarenhet. Trygghetsavtal Volvo Construction Equipments olika trygghetsavtal erbjuder förebyggande underhåll, fullständiga reparationer och en mängd drifttidstjänster. Volvo använder den senaste tekniken för att övervaka maskinens drift och status, och du får råd om hur du ökar intäkterna. Med ett trygghetsavtal får du kontroll över dina servicekostnader. L350F visade sig vara en värdefull tillgång på en avfallsdeponi i USA. Maskinen fjärrövervakades under sitt dagliga arbete, och med CareTrack kunde ägaren minska bränsleförbrukningen och öka produktiviteten, även när han inte fanns på plats. SiteSim Volvo SiteSim är ett unikt verktyg som besvarar många olika frågor om maskinpark och arbetsplatser. Du kan använda det för att avgöra den optimala maskinparken för en ny arbetsplats, utvärdera produktiviteten hos den befintliga maskinparken eller en kombination av både och. Du kan även få olika alternativ för att fastställa vilka tillägg till maskinparken som behövs för att maximera produktiviteten samtidigt som lägsta möjliga totala ägandekostnad uppnås. L350F i aktion 15

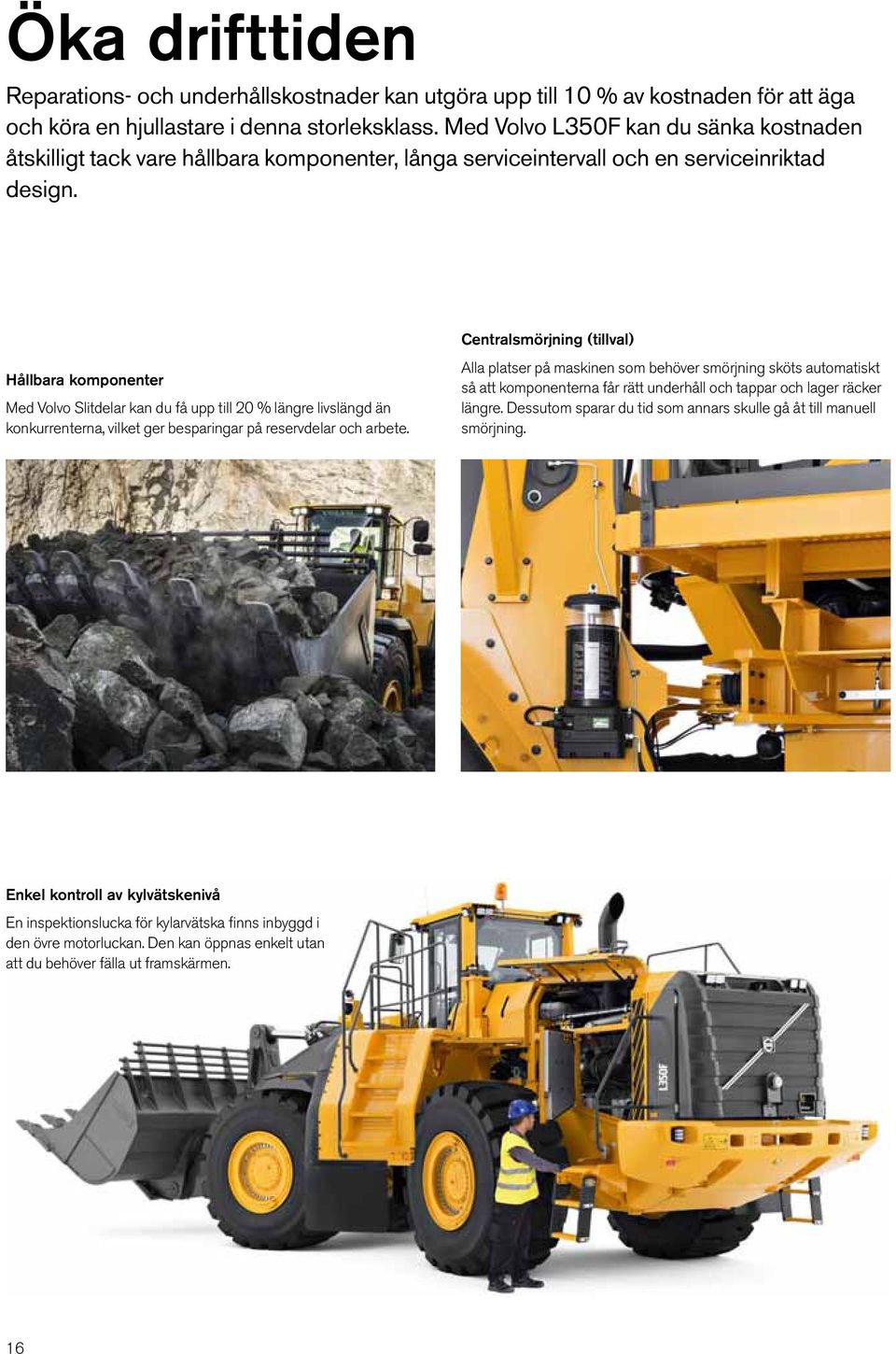

16 Öka drifttiden Reparations- och underhållskostnader kan utgöra upp till 10 % av kostnaden för att äga och köra en hjullastare i denna storleksklass. Med Volvo L350F kan du sänka kostnaden åtskilligt tack vare hållbara komponenter, långa serviceintervall och en serviceinriktad design. Hållbara komponenter Med Volvo Slitdelar kan du få upp till 20 % längre livslängd än konkurrenterna, vilket ger besparingar på reservdelar och arbete. Centralsmörjning (tillval) Alla platser på maskinen som behöver smörjning sköts automatiskt så att komponenterna får rätt underhåll och tappar och lager räcker längre. Dessutom sparar du tid som annars skulle gå åt till manuell smörjning. Enkel kontroll av kylvätskenivå En inspektionslucka för kylarvätska finns inbyggd i den övre motorluckan. Den kan öppnas enkelt utan att du behöver fälla ut framskärmen. 16

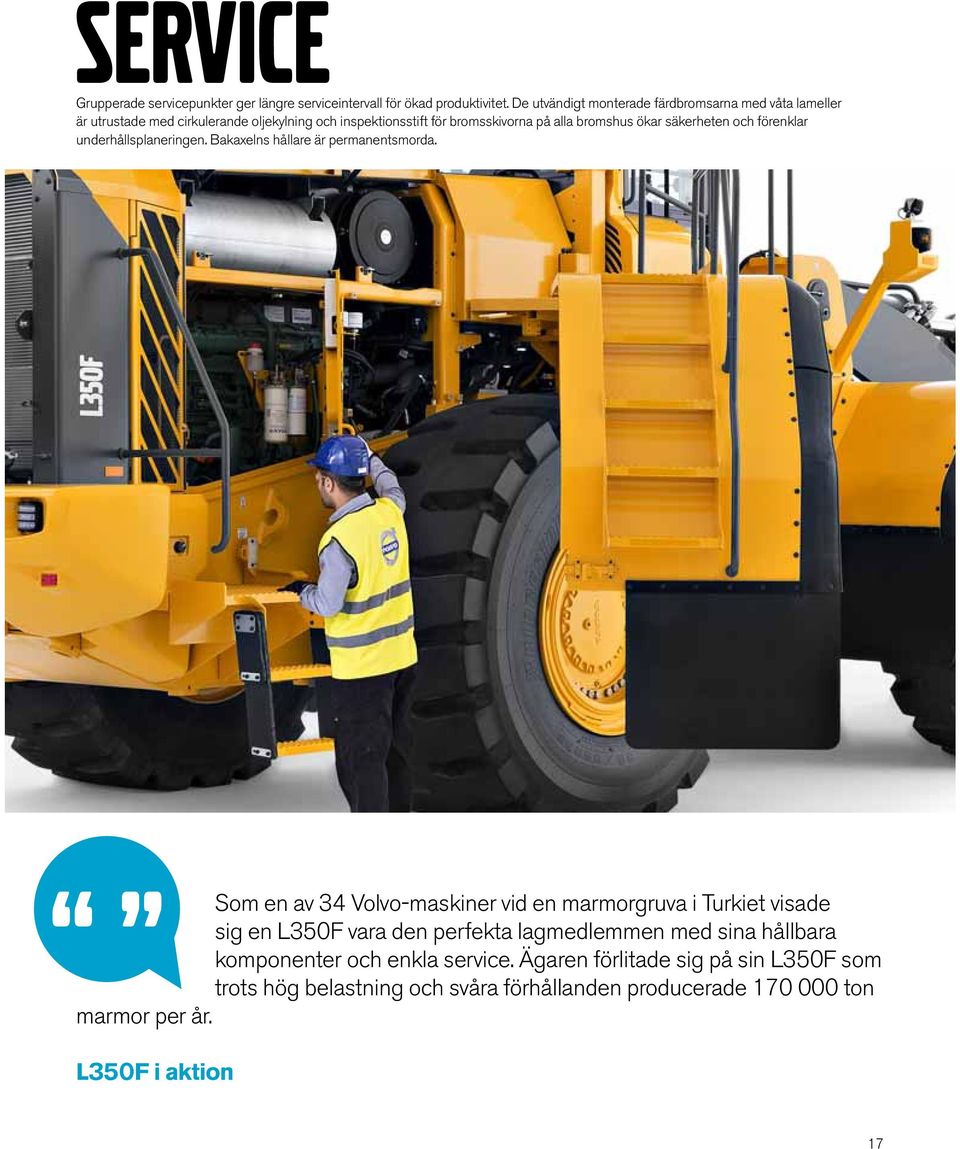

17 Service Grupperade servicepunkter ger längre serviceintervall för ökad produktivitet. De utvändigt monterade färdbromsarna med våta lameller är utrustade med cirkulerande oljekylning och inspektionsstift för bromsskivorna på alla bromshus ökar säkerheten och förenklar underhållsplaneringen. Bakaxelns hållare är permanentsmorda. Som en av 34 Volvo-maskiner vid en marmorgruva i Turkiet visade sig en L350F vara den perfekta lagmedlemmen med sina hållbara komponenter och enkla service. Ägaren förlitade sig på sin L350F som trots hög belastning och svåra förhållanden producerade ton marmor per år. L350F i aktion 17

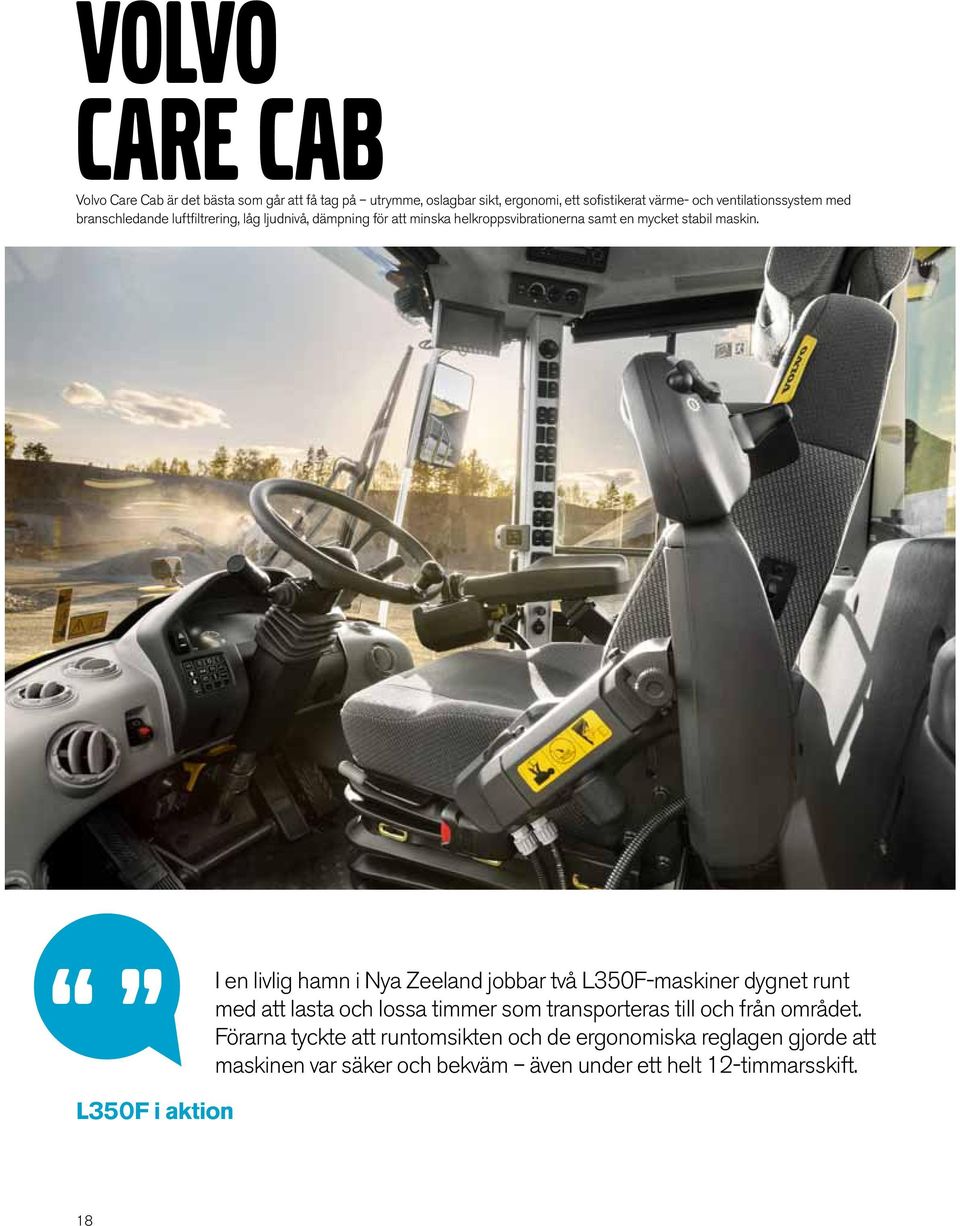

18 VOLVO CARE CAB Volvo Care Cab är det bästa som går att få tag på utrymme, oslagbar sikt, ergonomi, ett sofistikerat värme- och ventilationssystem med branschledande luftfiltrering, låg ljudnivå, dämpning för att minska helkroppsvibrationerna samt en mycket stabil maskin. L350F i aktion I en livlig hamn i Nya Zeeland jobbar två L350F-maskiner dygnet runt med att lasta och lossa timmer som transporteras till och från området. Förarna tyckte att runtomsikten och de ergonomiska reglagen gjorde att maskinen var säker och bekväm även under ett helt 12-timmarsskift. 18

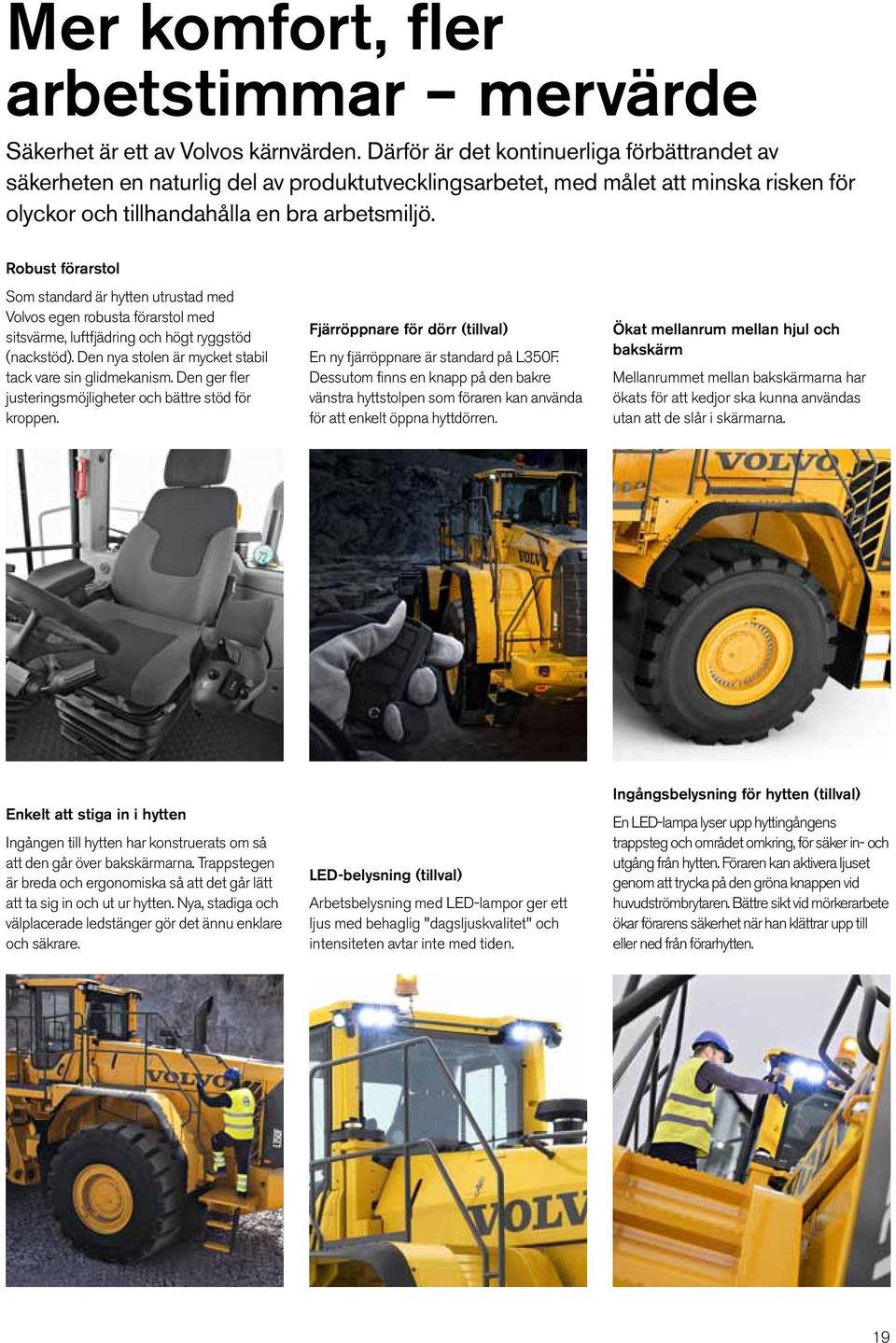

19 Mer komfort, fler arbetstimmar mervärde Säkerhet är ett av Volvos kärnvärden. Därför är det kontinuerliga förbättrandet av säkerheten en naturlig del av produktutvecklingsarbetet, med målet att minska risken för olyckor och tillhandahålla en bra arbetsmiljö. Robust förarstol Som standard är hytten utrustad med Volvos egen robusta förarstol med sitsvärme, luftfjädring och högt ryggstöd (nackstöd). Den nya stolen är mycket stabil tack vare sin glidmekanism. Den ger fler justeringsmöjligheter och bättre stöd för kroppen. Fjärröppnare för dörr (tillval) En ny fjärröppnare är standard på L350F. Dessutom finns en knapp på den bakre vänstra hyttstolpen som föraren kan använda för att enkelt öppna hyttdörren. Ökat mellanrum mellan hjul och bakskärm Mellanrummet mellan bakskärmarna har ökats för att kedjor ska kunna användas utan att de slår i skärmarna. Enkelt att stiga in i hytten Ingången till hytten har konstruerats om så att den går över bakskärmarna. Trappstegen är breda och ergonomiska så att det går lätt att ta sig in och ut ur hytten. Nya, stadiga och välplacerade ledstänger gör det ännu enklare och säkrare. LED-belysning (tillval) Arbetsbelysning med LED-lampor ger ett ljus med behaglig "dagsljuskvalitet" och intensiteten avtar inte med tiden. Ingångsbelysning för hytten (tillval) En LED-lampa lyser upp hyttingångens trappsteg och området omkring, för säker in- och utgång från hytten. Föraren kan aktivera ljuset genom att trycka på den gröna knappen vid huvudströmbrytaren. Bättre sikt vid mörkerarbete ökar förarens säkerhet när han klättrar upp till eller ned från förarhytten. 19

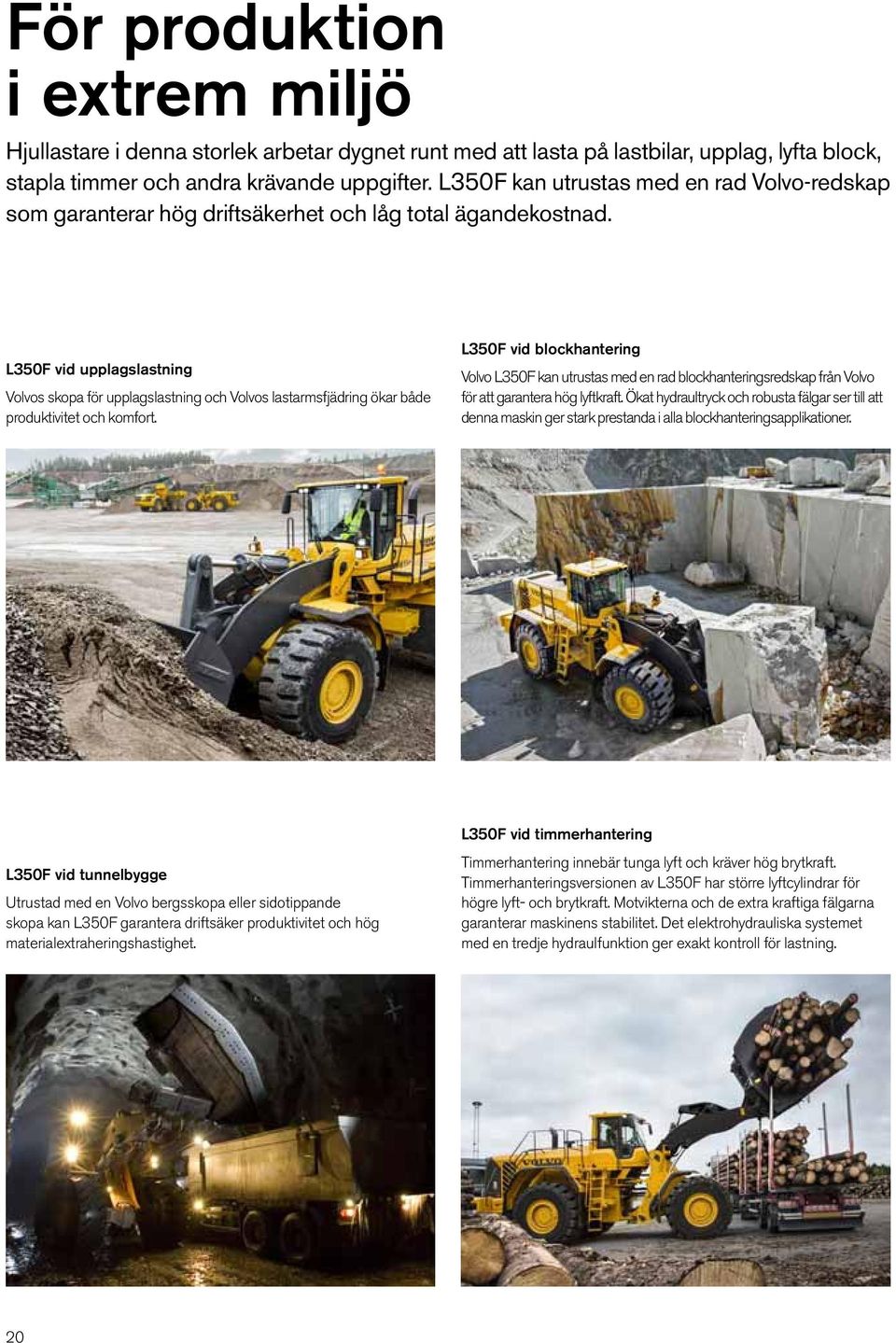

20 För produktion i extrem miljö Hjullastare i denna storlek arbetar dygnet runt med att lasta på lastbilar, upplag, lyfta block, stapla timmer och andra krävande uppgifter. L350F kan utrustas med en rad Volvo-redskap som garanterar hög driftsäkerhet och låg total ägandekostnad. L350F vid upplagslastning Volvos skopa för upplagslastning och Volvos lastarmsfjädring ökar både produktivitet och komfort. L350F vid blockhantering Volvo L350F kan utrustas med en rad blockhanteringsredskap från Volvo för att garantera hög lyftkraft. Ökat hydraultryck och robusta fälgar ser till att denna maskin ger stark prestanda i alla blockhanteringsapplikationer. L350F vid tunnelbygge Utrustad med en Volvo bergsskopa eller sidotippande skopa kan L350F garantera driftsäker produktivitet och hög materialextraheringshastighet. L350F vid timmerhantering Timmerhantering innebär tunga lyft och kräver hög brytkraft. Timmerhanteringsversionen av L350F har större lyftcylindrar för högre lyft- och brytkraft. Motvikterna och de extra kraftiga fälgarna garanterar maskinens stabilitet. Det elektrohydrauliska systemet med en tredje hydraulfunktion ger exakt kontroll för lastning. 20

21 L350F vid lastning Utrustad med en Volvo bergsskopa är L350F idealisk för att lasta lastbilar på upp till 64 ton (70 ton) i stenbrott. Den är byggd för enastående manövreringsförmåga och bättre produktivitet. Om den är utrustad med förlängd lyftarm kan maskinen lasta en 64 tons lastbil på mindre än sex cykler. På en av de största trävarufabrikerna i Finland arbetade L350F hjullastare för att bearbeta över 100 långtradare med timmer per dag. Utrustade med timmergafflar för snabb och enkel timmerhantering arbetade dessa maskiner dygnet runt i ett kargt klimat där temperaturen ofta sjönk till -30 C. L350F i aktion 21

22 Volvo L350F i detalj Motor Motor: V-ACT steg III A/Tier 3, 16 liters 6-cylindrig rak turboladdad dieselmotor med luft-luft-laddluftkylare, dubbla vipparmar och I-EGR, intern avgasåtercirkulation. Cylinderhuvud i ett stycke med fyra ventiler per cylinder och en överliggande kamaxel. Motorn har våta utbytbara cylinderfoder och utbytbara ventilstyrningar och ventilsäten. Mekaniskt manövrerade, elektroniskt styrda enhetsinsprutare. Gasspjälläget överförs elektroniskt från gaspedalen. Luftrening: Trestegs cyklon-förrenare - huvudfilter - säkerhetsfilter. Kylsystem: Hydrostatisk, elektroniskt styrd fläkt och laddluftkylare av luft-luft-typ. Motor Volvo Volvo D16 Max. effekt vid varv/sek / 28,3-30,0 / 1 varv/min SAE J1995 brutto kw/hk 397 / 540 ISO 9249, SAE J1349 netto kw/hk 394 / 535 Max. vridmoment vid varv/sek / varv/min 23,3 / SAE J1995 brutto Nm ISO 9249, SAE J1349 netto Nm Ekonomiskt arbetsområde varv/min Cylindervolym l 16,1 Effekt kw Ekonomiskt arbetsområde Effekt Vridmoment Vridmoment Nm varv/min varv/sek Drivlina Momentomvandlare: 3 element, 1 stadium, 1 fas, med lock-upfunktion och frihjulsstator. Transmission: Power Shift planetväxellåda med fullt modulerad, elektroniskt styrd växling, 4 växlar fram samt back. Volvo APSsystem (Automatic Power Shift) med helautomatisk växling 1-4 (lock-up på 3-4) och lägesväljare med 4 olika växlingsprogram, inklusive AUTO-läge. Axlar: Helt avlastade drivaxlar med kraftigt dimensionerade navreduktioner av planettyp. Fast framaxel och pendlande bakaxel. Tillval: Limited slip-differential på fram- och bakaxel Transmission Volvo HTE 400 Momentförstärkning, stallvarvtal 2,65 Max. hastighet, fram/back Ettans växel km/h 6,8 / 7,5 Tvåans växel km/h 12,1 / 13,2 Treans växel km/h 21,0 / 22,9 Fyrans växel km/h 35,7 / 38,2 Mätt med däck 35/65 R33 L4 Framaxel/bakaxel Volvo AHW 90/AHW 90 Bakaxelpendling ±12 Markfrigång vid 12 pendling mm 550 Elsystemet Centralt varningssystem: Contronic elsystem med central varningslampa och summer för följande funktioner: - Allvarligt motorfel - Lågt styrsystemtryck - Övervarvningsvarning motor - Avbrott i kommunikation (datorfel) Centralvarningslampa och summer med växel ilagd för följande funktioner: - Lågt motoroljetryck - Hög motoroljetemperatur - Hög laddlufttemperatur - Låg kylvätskenivå - Hög kylvätsketemperatur - Högt vevhustryck - Lågt växellådsoljetryck - Hög växellådsoljetemperatur - Lågt bromstryck - Ilagd parkeringsbroms - Bromsladdningsfel - Låg hydrauloljenivå - Hög hydrauloljetemperatur - Övervarvning med ilagd växel - Hög bromskylningsoljetemperatur fram- och bakaxel. Spänning V 24 Batterier V 2x12 Batterikapacitet Ah 2x170 Kallstartskapacitet, ca. A Reservkapacitet min. 330 Generator, nominell strömstyrka W/A 2 280/80 Startmotor, effekt kw 7,0 Bromssystem Färdbroms: Färdbromsarna är helt hydrauliska multiskivbromsar med dubba kretsar med kväveladdade ackumulatorer och automatiska bromsjusterare. Utvändigt monterade, oljekylda våtlamellbromsar på varje hjul. Frikoppling av växellådan kan förinställas i Contronic. Parkeringsbroms: Våt multiskivbroms i transmissionshuset. Fjäderansatt, elektrohydrauliskt lossad med knapp på instrumentpanelen. Ansätts automatiskt när nyckeln vrids av. Sekundär broms: Dubbelkretssystem, uppdelat per axel. Aktiveras med fotbromspedalen. Larm för lågt tryck. Bromsning med avstängd motor möjlig tack vare tre kväveladdade ackumulatorer. Standard: Bromssystemet uppfyller kraven i ISO 3450:1996. Antal bromslameller per hjul 11 Ackumulatorer l 6 x 1,0 Ackumulatorer för parkeringsbroms l 1 x 0,5 Hytt Instrument: All viktig information visas centralt inom förarens synfält. Display för Contronic övervakningssystem. Värme och defroster: Värmeslinga med filtrerad friskluft och fläkt med autofunktion och 11 manuellt valbara steg. Defrostermunstycken för alla fönsterytor. Förarstol: Förarstol med inställbar fjädring och rullbälte. Sätet är monterat på ett fäste på den bakre väggen och golvet. Krafterna från rullbältet upptas av stolsskenorna. Standard: Hytten är testad och godkänd enligt ROPS (SS-ISO 3471, SAE J1040), FOPS (SS-ISO 3449). Hytten uppfyller kraven enligt SS-ISO 6055 ("Industritruckar - Skydd för operatör") och SAE J386 ("Skyddssystem för förare"). ljudnivå i hytten enligt ISO LpA db (A) 72 Extern ljudnivå enligt ISO LwA db (A) 111 Ventilation m 3 /min 9 Värmekapacitet kw 13 Luftkonditionering kw 8 22

23 Lyftarmssystem Lyftarmarna är konstruerade av enkelplåt med ett gjutet tvärrör av höghållfast stål. Hävarmen och skoplänken är tillverkade av segjärn Lyftcylindrar 2 Cylinderdiameter mm 200 Kolvstångsdiameter mm 110 Slaglängd mm Tiltcylinder 1 Cylinderdiameter mm 260 Kolvstångsdiameter mm 120 Slaglängd mm 728 Hydraulsystem Systemmatning: Två lastkännande axialkolvpumpar med variabelt deplacement. Styrningsfunktionen har alltid prioritet från en av pumparna. Ventiler: Dubbelverkande ventil med 2 spolar. Huvudventilen regleras av en elektrisk pilot. Lyftfunktion: Ventilen har fyra lägen: Lyft-, håll-, sänk- och flytläge. Induktiv/magnetisk automatisk lyftautomatik som kan slås på och av och justeras till alla lägen mellan största räckvidd och full lyfthöjd. Tiltfunktion: Ventilen har tre funktioner - bakåttilt, håll och tipp. Induktiva/magnetiska automatiska skoplägen kan aktiveras och avaktiveras. Cylindrar: Dubbelverkande cylindrar för alla funktioner. Filter: Fullflödesfiltrering genom 20 mikron (absolut) filterpatron. Hydrauloljekylare: Luftkyld oljekylare monterad på kylaren. Max. arbetstryck, pump 1 MPa 25 flöde l/min 256 vid MPa 10 motorvarvtal varv/sek / varv/min 30 / Max. arbetstryck, pump 2 MPa 26 flöde l/min 354 vid MPa 10 motorvarvtal varv/sek / varv/min 30 / Max. arbetstryck, pump 3 MPa 26 flöde l/min 84 vid MPa 10 motorvarvtal varv/sek / varv/min 30 / Cykeltider Höj* s 8,0 Tilt* s 1,9 Sänkning, tom s 4,7 Total cykeltid s 14,6 * med belastning enligt ISO och SAE J818 Styrsystem Styrsystem: Lastkännande hydrostatisk ledad styrning med ackumulatorsystem och icke trycksatt tank. Systemförsörjning: Styrsystemet har prioriterad försörjning från en lastkännande axialkolvpump med variabelt displacement. CDC: Hastighetsberoende elektrohydrauliskt servostyrsystem som har hydrostatisk reservstyrning med slutet centrum och ändlägesdämpning. Styrcylindrar 2 Cylinderdiameter mm 110 Stångdiameter mm 70 Slaglängd mm 586 Arbetstryck MPa 26 Maximalt flöde l/min 354 Max. styrvinkel ±37 Service Åtkomst för service: Stora, lättöppnade serviceluckor med gasfjädrar. Utsvängbart kylargaller. Vätskefilter och ventilationsfilter för komponenter ger långa serviceintervall. Möjlighet att övervaka, logga och analysera data för felsökning. Påfyllningsvolymer bränsletank (totalt) l 660 Bränsle, användbar mängd l 620 Motorolja l 40 Motorkylvätska l 68 Transmissionsolja l 79 Axelolja fram/bak l 155 Hydrauloljetank l

24 Specifikationer Däck: 35/65 R33 RL5K L5 Goodyear Standardbom Förlängd lyftarm, Long Boom B mm C mm D mm F mm F 1 mm F 2 mm G mm J K O P max R R1* mm S mm T mm U mm V mm X mm Y mm Z ± a a a 4 ±37 - * Bärläge SAE F F1 F 2 B A I tillämpliga fall följer specifikationer och mått ISO 7131, SAE J732, ISO 7546, SAE J742, ISO och SAE J818. C D Z T 1 M N O P R U T E S R1 L K J H G Typ av lyftarm Typ av skopa ISO/ SAE skopvolym L350F Materialdensitet (t/m 3 ) Standardlyftarm Förlängd lyftarm, Long Boom Sidotippning Sten Lättmaterial Universal Sten Universal Lättmaterial 8.4 m 3 STE 6.9 m 3 SPN 6.9 m 3 SPN 7.7 m m 3 SIT P T 6.4m m 3 STE 6.9 m 3 SPN 6.5 m 3 SPN 6.9 m m 3 SIT P T 6.4m 3 Skopfyllnad 110% 105% 100% 95% Skopvalsdiagram Volymen varierar med skopfyllnaden och är ofta större än indikerat av skopans ISO/SAE-volym. Tabellen visar optimalt skopval med hänsyn till materialets densitet. Material Skopfyllnad, % Materialdensitet, t/m 3 Jord ,4-1,6 Lera ,4-1,6 Sand ,6-1,9 Grus ,7-1,9 Berg ,5-1,9 Bergsskopornas storlek är optimerad för optimal inträngning och fyllnadskapacitet och inte för materialets densitet. Avläsning av skopfyllnadsfaktor Kompletterande driftdata Statisk tipplast, fullt svängd Bredd över Markfrigång Maskinvikt däcken Förlängd lyftarm, Standardbom Long Boom mm mm kg kg kg 35/65 R33 XLD D1 L4 Michelin /65 R33 XLD D2 L5 Michelin /65 R33 X-Mine D2 L5 Michelin

25 STANDARDLYFTARM BERG ALLROUND LÄTT MATERIAL SIDOTIP PNING, STEN Däck 875/65 R33 RL5K L5 GY Direktinfästa skopor Volym rågad, ISO/ SAE Statisk tipplast, rak maskin Tänder Tänder och segment Bultmonterade sparskär Tänder Tänder och segment Bultmonterade sparskär Tänder och segment Bultmonterade sparskär Bultmonterade sparskär Bultmonterade sparskär Tänder och segment m 3 6,6 6,9 6,9 6,8 6,9 6,9 7,7 7,7 8,4 12,7 6,4 kg vid 35 kg fullt svängd kg Brytkraft kn 504,7 472,8 474,8 392,6 372,3 373,9 356,8 358,3 419,1 376,4 348,8 A mm E mm H*) mm L mm M*) mm N*) mm V mm a 1 svepdiameter mm Maskinvikt kg *) Mätt till spetsen av skopans tänder eller bultat skärstål. Tipphöjd till skopkant. Observera: Detta gäller endast Volvo originalredskap. Mätt vid 45 tippvinkel (trubbspetsskopor vid 42 ). FÖRLÄNGD LYFTARM BERG ALLROUND LÄTT MATERIAL SIDOTIP PNING, STEN Däck 875/65 R33 RL5K L5 GY Direktinfästa skopor Volym rågad, ISO/ SAE Statisk tipplast, rak maskin Tänder Tänder och segment Bultmonterade sparskär Tänder Tänder och segment Bultmonterade sparskär Tänder och segment Bultmonterade sparskär Bultmonterade sparskär Bultmonterade sparskär Tänder och segment m 3 6,2 6,5 6,5 6,4 6,5 6,5 6,9 6,9 7,7 12,7 6,4 kg vid 35 kg fullt svängd kg Brytkraft kn 471,7 442,4 443,6 365,9 347,6 348,5 338,1 339,1 396,8 341,2 317,9 A mm E mm H*) mm L mm M*) mm N*) mm V mm a 1 svepdiameter mm Maskinvikt kg *) Mätt till spetsen av skopans tänder eller bultat skärstål. Tipphöjd till skopkant. Observera: Detta gäller endast Volvo originalredskap. Mätt vid 45 tippvinkel (trubbspetsskopor vid 42 ). 25

26 Utrustning STANDARDUTRUSTNING Skötsel och underhåll Motorolja, framdragen påfyllnings- och avtappningspunkt Transmissionsolja, framdragen påfyllnings- och avtappningspunkt Grupperade smörjpunkter, tillgängliga från markhöjd Mätuttag: transmission och hydraulik, snabbkoppling, grupperade på konsol för enkel åtkomst Verktygslåda, låsbar Nyckelsats för hjulmuttrar Motor Trestegs luftrening, förrenare, huvud- och säkerhetsfi lter Siktglas för kylvätskenivå Förvärmning av insugsluft Bränsleförfi lter med vattenavskiljare Bränslefi lter Oljeavskiljare för vevhusventilation Elsystemet 24 V, förberett för extrautrustning Generator 24 V/80 A Batterifrånskiljare med borttagbar nyckel Bränslemätare Timräknare Elektriskt signalhorn Centralinstrument: Bränslenivå Transmissionstemperatur Kylvätsketemperatur Instrumentbelysning Backalarm Belysning: Två halogenstrålkastare fram med hel- och halvljus Parkeringsljus Dubbla broms- och bakljus Körriktningsvisare med varningsblinkersfunktion Arbetsbelysning, halogen (4 fram och 4 bak) Contronic övervakningssystem Övervakning och lagring av maskindata Contronic-display Bränsleförbrukning Yttertemperatur Klocka Bromstest Testfunktion för varnings- och indikeringslampor Varnings- och indikeringslampor: Batteriladdning Parkeringsbroms Varnings- och displaymeddelande: Kylvätsketemperatur Laddlufttemperatur Motoroljetemperatur Motoroljetryck Transmissionsoljetemperatur Transmissionsoljetryck Hydrauloljetemperatur Bromstryck Parkeringsbroms ansatt Parkeringsbroms EJ ansatt Bromsladdning Övervarv vid riktningsändring Axeloljetemperatur Styrtryck Vevhustryck Redskapslås öppet Nivåvarningar: Bränslenivå Motoroljenivå Motorkylvätskenivå Transmissionsoljenivå Hydrauloljenivå Spolarvätskenivå Minskning av motorns vridmoment vid felindikering för: Hög motorkylvätsketemperatur Hög motoroljetemperatur Lågt motoroljetryck Högt vevhustryck Hög laddlufttemperatur Varvtalssänkning ned till tomgång vid felindikering för: Hög transmissionsoljetemperatur Lamellslirning i transmission Knappsats, bakgrundsbelyst Startspärr när växel är ilagd Drivlina APS (Automatic Power Shift) med förarstyrd transmissionsurkoppling vid bromsning och lägesväljare med AUTO-läge Helautomatisk växling, 1:ans 4:ans växel Växling genom pulsbreddsmodulering (PWM) Momentomvandlare med Lock-up Automatisk Lock-up-växling, 3-4 (växelreglage på 4) och 2 (växelreglage på 2) Strömställare för växling fram/back vid hydraulspakställ Siktglas för transmissionsoljenivå Bromssystem Våta oljecirkulationskylda lamellbromsar på alla fyra hjul Dubbla bromskretsar Dubbla bromspedaler Reservbromssystem Parkeringsbroms, elhydraulisk Bromsslitageindikatorer Hytt ROPS (SS-ISO 3471), FOPS (SS-ISO 3449) Ljuddämpande innerklädsel Askkopp Cigarrettändare, 24 V eluttag Låsbar dörr Hyttvärme med friskluftsintag och defroster Friskluftsintag med två fi lter Automatisk klimatanläggning (ACC) Golvmatta Innerbelysning med två lampor Dubbla inre backspeglar Dubbla yttre backspeglar Skjutfönster, höger sida Tonat säkerhetsglas Förarstol, KAB, luftfjädring, extra kraftig Rullbälte, midjetyp (SAE J386) Ergonomisk, extra kraftig förarstol med justerbart läge och fjädring Stolsmonterad konsol med justerbar spak, arbetshydraulik Ställbar ratt Förvaringsutrymme Dokumentfi cka Solskydd Mugghållare Vindrutespolare fram och bak Vindrutetorkare fram och bak Intervallfunktion för främre och bakre torkare Serviceplattformar med halkskyddade ytor på fram- och bakskärmar Spakstyrning (CDC) Hydraulsystem Manöverventil, dubbelverkande elektrisk tvåslidsventil Axialkolvpumpar med variabelt deplacement (3) för: Styrsystem, arbetshydraulik Arbetshydraulik, bromsar Kylfl äkt, bromsar Elhydraulisk servostyrning Elektronisk nivåspärr Bomutskjutposition, automatisk, styrs från hytten "Return to dig", automatisk, styrs från hytten Skoplägen, automatiska, styrs från hytten Dubbelverkande hydraulcylindrar med ändlägesdämpning Siktglas för hydrauloljenivå Hydrauloljekylare Extern utrustning Framskärmar med gummibreddare Viskösa hyttinfästningar Gummifästen för motor och transmission Lyftöglor Lättöppnade sidopaneler med gasfjädrar Ramledslås Förberedd för vandaliseringslås för: Batterier Motorrum Kylvätskekylare Surrningsöglor Bärgningsöglor Dragkrok EXTRAUTRUSTNING Skötsel och underhåll Verktygssats Centralsmörjningssystem Centralsmörjningssystem för förlängd bom Påfyllningspump för centralsmörjningssystem Oljeprovtagningsventil Motor Luftförrenare, oljebadstyp Luftförrenare, cyklontyp Kylarpaket: Kylvätskekylare och laddluftkylare, korrosionsskyddade Motorvärmare, 230 V Automatisk motoravstängning ESW, ökat motorskydd ESW, avaktiverat motorskydd Handgasreglage Bränslepåfyllningssil Bränslesystem, snabbpåfyllande Bränslevärmare Reversibel kylfl äkt Max. fl äkthastighet, varmt klimat 26

27 EXTRAUTRUSTNING Elsystemet Generator, 80 A med luftfi lter Generator, 110 A Batteri, hög kapacitet Stöldskydd (kodlås) Arbetsbelysning fram, urladdningslampor (HID) Arbetsbelysning fram, på hytt, dubbla Arbetsbelysning bak, på hytt Arbetsbelysning bak, på hytt, dubbla Roterande varningsljus Hytt Radio med CD-spelare Radioinstallationssats inkl. 11 A 12-voltsuttag, vänster sida Radioinstallationssats inkl. 11 A 12-voltsuttag, höger sida Backkamera inkl. färgmonitor Backspeglar, elinställbara och uppvärmda Skyddsfi lter för asbestdamm Kolfi lter Automatisk klimatkontrollpanel med Fahrenheit-skala Matlådehållare Säkerhetsbälte, 3 (bredd 75 mm) Rattkula Solskydd, bakruta Solskydd, sidofönster Timer hyttvärme (pausvärmare) Skjutfönster, dörr Universalnyckel dörr/tändninglås Hållare för instruktionsbok Drivlina Limited slip-differential, bakaxel Limited slip-differential, fram- och bakaxel Hastighetsbegränsning, 20 km/h Hastighetsbegränsning, 30 km/h Bromssystem Oljekylare för fram- och bakaxlar Hydraulsystem Lastarmsfjädring med enkelverkande lyftfunktion Utrustning för kallt klimat, pilotslangar, bromsackumulatorer och hydraulolja 3:e elhydraulfunktion 3:e elhydraulfunktion för förlängd lyftarm Hydrauloljekylare, korrosionsskyddad Hydrauliskt redskapsfäste Separat redskapslåsning Biologiskt nedbrytbar hydraulvätska Brandskyddad hydraulvätska Hydraulvätska för hett klimat URVAL AV VOLVO EXTRAUTRUSTNING Extern utrustning Förlängd lyftarm, Long Boom Skyddsutrustning Skydd för främre strålkastare Skydd för bakljus Skydd för bakljus, extra kraftiga Skydd för bakre arbetsbelysning Skydd för kylargrill Skydd för sido- och bakrutor Skydd för vindruta Bukplåt, fram Bukplåt, bak Stänkskärmar, fasta fram och utfällbara bak, inkl. skärmbreddare Övrig utrustning Reservstyrning med automatisk testfunktion Timmerhanteringsversion Blockhanteringssats Blockhanteringssats, extra kraftig CE-märkning Ljuddekal, EU CareTrack, GSM (Europa och Nordamerika) CareTrack, GSM/satellit (Europa och Nordamerika) Däck och fälgar 35/65 R33 (875/65 R33): L4 L5 Fälgar, /3,5: Femdelad Femdelad, träskyddad Femdelad, extra kraftig Redskap Skopor (direktinfästa): Bergsskopa, rak kant Bergsskopa, trubbspets Bergsskopa, sidotippande, trubbspets Allround, rak kant Lättmaterial Slitdelar: Hållare för tänder, svetsade Tänder Segment, bultade Sparskär, bultade Blockhanteringsutrustning (redskapsinfäst): Bergsskopa Stengaffel Brytgaffel Kratta Timmergaffl ar Lastarmsfjädring Instegsbelysning för hytten LED-belysning Centralsmörjning Axeloljekylare Oljebadsrenare Alla produkter är inte tillgängliga på alla marknader. En följd av vår strävan till ständig förbättring är att vi behåller rätten att ändra produkternas specifi kationer och utformning utan särskilt meddelande. Illustrationerna visar inte nödvändigtvis maskinernas standardutförande. 27
