Projekteringsanvisningar
|
|
- Birgit Henriksson
- för 8 år sedan
- Visningar:
Transkript
1 Projekteringsanvisningar Balk 2009:1
2 FÖRETAGSFAKTA FÖRETAGSFAKTA I KORTHET Masonite Beams AB, före detta Swelite AB, är ett företag inom byggindustrin som tillverkar och säljer träbaserade I-balksystem till kunder i Sverige och utomlands. Företaget ingår i det norska kon - cernen Byggma ASA. Drygt hälften av produktionen FÖRETAGSIDÉ Masonite Beams AB har som affärsidé är att tillverka, distribuera och sälja moderna, kundanpassade, kostnadseffektiva träbaserade I-balksystem och tekniska lösningar till bygg industrin och byggmaterialhandeln. Lättbalkarna har tydliga miljö- och energifördelar. Dessutom är de lätta, starka och raka. MILJÖ En hållbar framtid känns viktig för oss. Därför har vi arbete. Vi försöker arbeta så effektivt som möjligt vid råvaruhantering och ren produktion för att värna om miljön. Våra lättbalkar är miljövänliga då naturens resurser gorna minskar och att mindre råmaterial behöver används. ENERGI Miljövänliga produkter efterfrågas allt mer. Resurserna utnyttjas effektivt i Masonites produkter. Betydligt mindre råvara används än till traditionella trästommar. Vid tillv erkningen används klentimmer och frånvaron av formaldehyd i produkterna är också bra för miljön. INNEHÅLLSFÖRTECKNING PRODUKTFAKTA 3 FUNKTIONSANPASSNINGAR 5 HELHET 6 TAK 7 VÄGG 9 GOLV 11 MELLANBJÄLKLAG 12 AVVÄXLING 13 BERÄKNINGSHJÄLPMEDEL 14 SPÄNNVIDDSTABELLER 15 KORTLINGAR, HÅLTAGNING 22 UPPLAGSTRYCK 23 SPIKNING 25 VÄGGLASTER 26 STÄMPELTRYCK / SYLL 29 TEKNISKA DATA 30 BESLAG & FÄSTDON 39 BRAND 44 FÖRVARING, HANTERING, SÄKERHETSTIPS 47 EJ TILLÅTNA INGREPP, INSTALLATIONSANV. 48 KONTAKT 49 2
3 PRODUKTFAKTA Produkt Masonite tillverkar, distribuerar och säljer kundanpassade träbaserade balkar, reglar och syllar. Flänsarna till balkarna och reglarna är maskinsorterade och består av konstruktionsvirke. Livet består av konstruktionsboard. Det lim som används i Masonites produkter är Melamin-Urea- Formaldehyd-lim (MUF). Dimensionering Spännviddstabellerna i projekteringsanvisningen gäller för dimensionering enligt BKR. För dimensionering enligt Eurocode 5 gäller karakteristiska kapaciteter enligt tabellen på sidan 29 samt dimensionerande kapaciteter enligt tabellerna på sidorna Tillverkning All tillverkning sker vid Masonites produktionsanläggning i Rundvik. Kontroll Egenkontroll utförs under tillsyn av SP i Borås enligt kontrollanvisningar. Daglig intern kontroll av hets- och styvhetsegenskaper kontrolleras i egen balkprovningsrigg varje vecka. Övervakande kontroller görs minst två gånger per år av SP i Borås. Märkning (balk) Balkarna märks med följande uppgifter: Märkning (paket) Varje paket förses med en etikett som innehåller följande uppgifter: Produkttyp Längd Antal Ordernummer Kundadress Tillverkarens adress Paketering Stål- eller plastband binder samman paketet. En adresslapp är fäst på ena långsidan av paketet. En hanteringsguide följer med paketet. 3
4 PRODUKTFAKTA Standardsortiment Masonites standardprodukter visas i tabellen nedan. Om kunden så önskar kan vi leverera balkarna exakt- och snedkapade, isolerade samt med färdigborrade hål för installationer och dylikt. Vi kan även leverera förstärkningar, knutplattor och ramen för vårt ETA. Kontakta gärna vår tekniska avdelning för mer information. I-BALKAR TYP H I-BALKAR TYP HI I-REGLAR TYP R LÄTTSYLLAR TYP S höjd [mm] vikt [kg/m] höjd [mm] vikt [kg/m] höjd [mm] vikt [kg/m] höjd [mm] vikt [kg/m] H 200 H 220 H 250 H 300 H 350 H 400 3,1 3,2 3,5 3,9 4,2 4,6 HI 200 HI 220 HI 250 HI 300 HI 350 HI 400 *HI 450 *HI 500 4,0 4,2 4,4 4,8 5,2 5,6 6,0 6,4 R 170 R 200 R 220 R 240 *R 300 Standardlängder [mm] Standardlängder [mm] Standardlängder [mm] 6000 / 7500 / / 7500 / / 2700 / 5500 / / ,8 3,1 3,2 3,4 3,9 S 170 S 200 S 220 S 240 *S 300 4,2 4,5 4,6 4,8 5,3 Standardlängder [mm] 4000 / mm K-board 8 mm ±0,5 mm inre höjd: ±2 mm höjd: ±1 mm K-board 8 mm ±0,5 mm inre höjd: ±2 mm 45 mm höjd: ±1 mm K-board 8 mm ±0,5 mm inre höjd: ±2 mm höjd: ±1 mm höjd: ± 1 mm K-board 8 mm ± 0,5 mm 20 mm 4 mm 47 mm 20 mm 4 mm 47 mm 20 mm 3,2 mm 47 mm 47 mm 70 mm 47 mm 4
5 FUNKTIONSA NPA SSNING A R Funktionsanpassning Vi utför håltagning och snedkapning samt montering av förstärkningar, taktassar och knutplattor. Håltagning Hål i olika storlekar och former. Runda, ovala, eller avlånga. Se sid 22, eller kontakta vår tekniska support Taktassar Taktassar i massivträ i olika former och utföranden. Livutfyllnad/ändklotsar Livutfyllnad/ändklotsar av trä eller plywood Snedkapningar Reglar och balkar kan levereras sned- snitt. Knutplattor Knutplattor i k-board respektive plywood i önskade dimensioner. Livisolering Livisolerade balkar och reglar. 5
6 HELHET Masonite Byggsystem Masonite I-balkar Används för tak- och mellanbjälklag, lätta lägenhetsskiljande bjälklag samt takstolar. Vid stora spännvidder där primärsystemet består av annat material, till exempel stål, används I-balkar med fördel som sekundärt bärverk. Masonite regel Används för bärande ytterväggar och utfackningsväggar. Masonite hammarband och syll Syll och hammarband för användning i väggkonstruktioner, samt som kortlingar över/under fönster. Konstruktionsboard Används vid sammanfogning av konstruktioner med Masonite I-balkar och I-reglar i till exempel takstolar samt för förstärkning av I-balkar vid höga punktlaster. 6
7 TAK Masonite Beams produkter lämpar sig för olika byggkonstruktioner. Denna del visar exempel på konstruktionslösningar för tak. A Taktassar Dubbelsidig livutfyllnad av plywood, spikas enligt anvisningar. Dubbelsidig knutplatta av konstruktionsboard eller plywood, spikas enligt anvisningar. Hammarband Trä eller plywood för infästning av takfotsinklädnad. Trä eller plywood för infästning av takfotsinklädnad. Hammarband 7
8 TAK B Takåslösning C Hanbjälke Dubbelsidig plywood Limträ eller LVL Vinddragband Balk Beslag väljs beroende på last och konstruktion. Dubbelsidig knutplatta av konstruktionsboard eller plywood, spikas enligt anvisningar. Dubbelsidig knutplatta av konstruktionsboard eller plywood, spikas enligt anvisningar. D Förhöjt väggliv Balk Färdigmonterad eller lös taktass av trä kan levereras från Masonite Beams i olika dimensioner och former. Dubbelsidig livutfyllnad av plywood, spikas enligt anvisningar. Dubbelsidig knutplatta av konstruktionsboard eller plywood, spikas enligt anvisningar. Trekantkil Balk Balk alternativt limträ eller LVL. Regel Hammarband 8
9 VÄGG Masonite Beams produkter lämpar sig för olika byggkonstruktioner. Denna del visar exempel på konstruktionslösningar för väggar. A Fönster-/dörröppning Vertikal sektion Trä- eller plywoodutfyllnad Tätningsmaterial Horisontal sektion Ångspärr Utvändig Tätningsmaterial Utvändig Invändig Ångspärr Invändig Trä- eller plywoodutfyllnad 9
10 VÄGG B Vägghörn Utvändig Utvändig Ytterhörn Träregel Invändig Invändig Invändig Invändig Innerhörn Träregel Utvändig C Förstärkning ovan fönster-/dörröppning Regellivet uppdraget Hammarband Homogent trä Hammarband Balk Balk Regel Regel 10
11 GOLV Masonite Beams produkter lämpar sig för olika byggkonstruktioner. Denna del visar exempel på konstruktionslösningar för golv. A Anslutning golvbjälke väggregel Syll Regel Kontinuerlig ytterkantbalk, enligt anvisning. Regel Syll Kortling mellan golvåsar. Livutfyllnad av plywood vid större vägglaster, mer information under Livförstärkning. B Anslutning väggregel grund Styrregel monteras på platta innan väggblocksmontage, vilket är en fördel vid montage av större väggblock. Det är ej nödvändigt vid lösvirkesbyggnation. Då fylls hålrummet med isolering istället. Fuktspärr 11

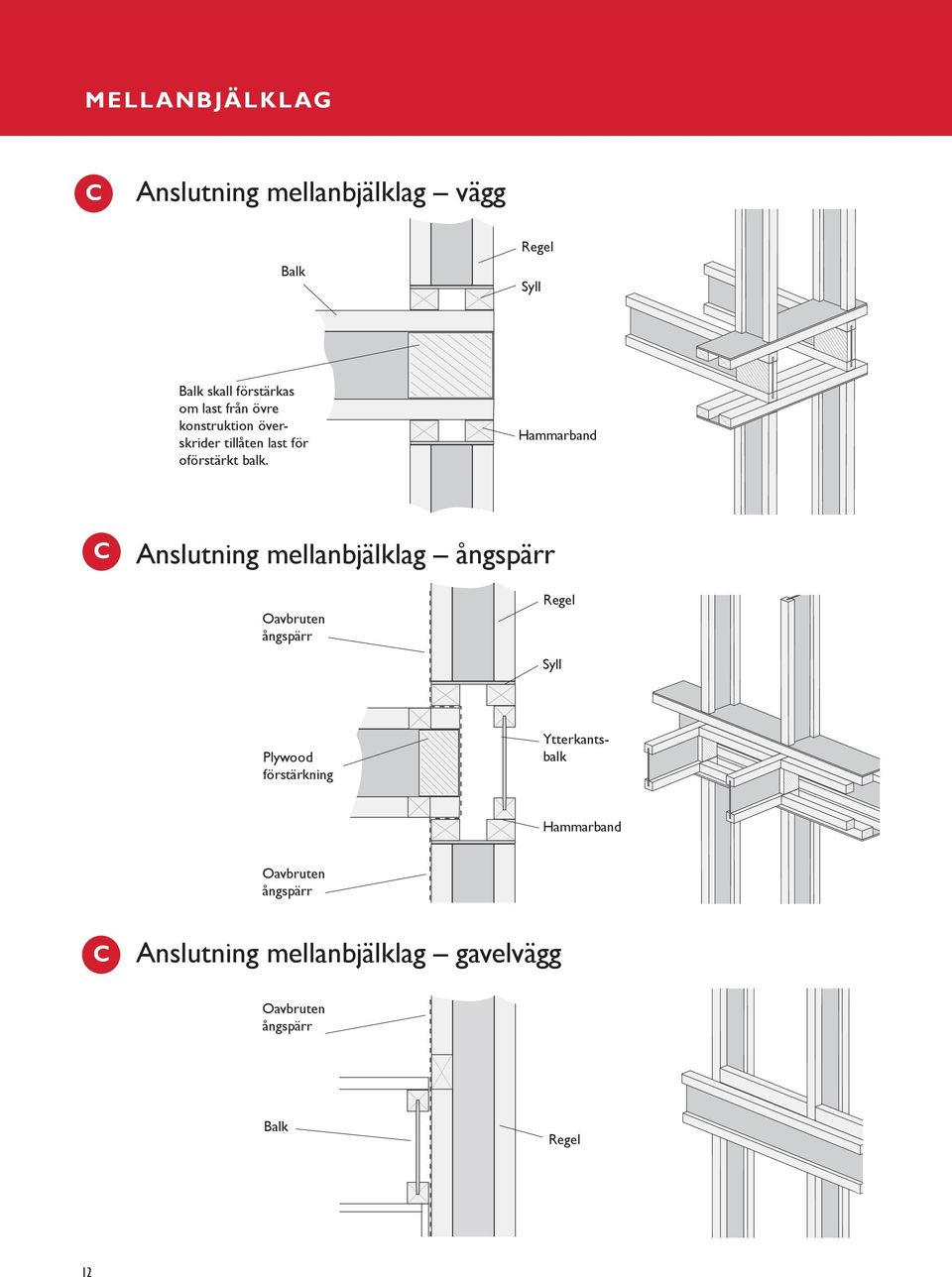

12 MELLANBJÄLKLAG C Anslutning mellanbjälklag vägg Balk Regel Syll Balk skall förstärkas om last från övre konstruktion överskrider tillåten last för oförstärkt balk. Hammarband C Anslutning mellanbjälklag ångspärr Oavbruten ångspärr Regel Syll Plywood förstärkning Ytterkantsbalk Hammarband Oavbruten ångspärr C Anslutning mellanbjälklag gavelvägg Oavbruten ångspärr Balk Regel 12
13 AVVÄXLING E V dim = 1,5 kn Anslutning mellanbjälklag / Avväxlingar Den dimensionerande lastkapaciteten vid olika alternativ av spikning och livförstärkning. Förutsättningar: lasttyp B, säkerhetsklass 2, klimatklass 1. Avväxlingsbalk trådspik 100-3,4 Vfz V dim = 8,0 kn Träkloss (för balkliv A). Spikas med 4 st kamspik 75-3,1 Vfz genom balkliv B. A B Avväxlad balk V dim = 6,7 kn K-plywood (min 18 mm) på båda sidor om balken. trådspik 100-3,4 Vfz 100-3,4 Vfz spikas 4 st kamspik 45-3,4 Vfz spikas genom balkliv från varje sida (totalt 8 spikar). 3 st kamspik 45-3,4 Vfz spikas genom balkliv A från varje sida. A Balksko B F K-plywood (min 18 mm) på varje sida om balkliv A och B. Spikas med ankarspik 50-3,4 Vfz. För avväxlingar med beslag gäller beslagtillverkarens kapaciteter. avsnitt beslag & balkskor i denna broshyr. Avväxling med limträ Avväxling med stålbalk F band band Limträ 13
14 DIMENSIONERINGSVERKTYG Snabba fakta se följande sidor med spännviddstabeller Exakta fakta använd MDS (Masonite Design System), ladda ner från Lätta fakta kontakta vår tekniska rådgivning Vi hjälper dig med konstruktionslösningar, dimensioneringar, offerter med mera. Tel Tel Fax Mail 14
15 KORTLINGAR, / HÅLTAGNING Kortlingar Kortlingar behövs ej för spännvidder kortare än 4 meter. En kortlingsrad rekommenderas vid spännvidder mellan 4 och 7 meter. Kortlingsraden placeras mitt i fält. Två kortlingsrader rekommenderas vid spännvidder över 7 meter. Placera dem på spannet 1/3 från båda stöden. Håltagning Ur hållfasthetssynpunkt måste vissa regler följas angående hålstorlek, minimiavstånd mellan hålen och minimiavstånd till upplag. Avstånd till upplag (X U ): Avstånd mellan hålen (X c ): X U H Håldiameter (D): H - 2h f X C H Tvärkraftskapacitet cirkulära hål Dimensionerande tvärkraftskapacitet, V d,hål, i en balks tvärsektion med hål i balklivet kan beräknas enligt följande: V d,hål = V d k där V d,hål V d k = Dimensionerande tvärkraftskapacitet, balk med hål = Dimensionerande tvärkraftskapacitet, balk utan hål = Reduktionsfaktor enligt nedan Reduktionsfaktorn k bestäms enligt: k = H - h f - 0,9D H - h f där H = Balkhöjd D = Håldiameter h f = Flänshöjd centrumlinje. Restriktionerna gäller hål som överskrider storleken 20 mm. Hål med mindre diameter kan placeras var som helst i livet dock med minst 40 mm mellan hålkanterna. D hål < 20 mm h f H V d,hål X U X C X C >40 mm 22
16 UPPLAGSTRYCK Anvisningar för upplagstryck För upplagstryck F, skall karakteristiska värden enligt tabell A och dimensionerande värden enligt tabell B användas. För balkstorlekar eller upplagslängder som saknas i tabellerna, får linjär interpolation användas. Upplagets utbredning skall vara minst 45 mm i balkens längsriktning. Upplagslängder längre än 145 mm får ej tillgodoräknas. Upplagets Utan livförstärkning Balkände Inre upplag Mittpunkt F F F H H a b c Redovisad punktlast vid balkände och inre upplag är tillåten utöver de dimensionerade laster som får belasta balken i övrigt. De karakteristiska tabellvärdena måste räknas om till respektive lasttyp, klimatklass och säkerhetsklass. Balkar utan livförstärkning vid punktlast Med livförstärkning Balkände F Inre upplag F H H ca 4mm a b Vid punktlast högre än tillåtet för balk utan livförstärkning, görs förstärkning av balken med klotsar av 18 mm plywood på båda sidor av balklivet. Plywoodens mått (a och b) ska vara lika som upplagsbredden, dock minst 100 mm. Förstärkningarna spikas med trådspik 75x2,8 eller likvärdig (4 st spikar per klots och sida). Ett avstånd på ca 4 mm Balkar med livförstärkning vid punktlast För höjden <250 mm används värdena i Tabell A multiplicerade med 0,95. För höjden >250 mm används värdena i Tabell A För höjden <250 mm används värdena i Tabell A. För höjden >250 mm används värdena i Tabell A. multiplicerade med 1,05. 23
17 UPPLAGSTRYCK Karakteristiska upplagstryck Tabell A nedan visar de karakteristiska värden som ska användas för upplagstryck. Tabell A: Karakteristiska upplagstryck (kn) Upplag vid balkände (a) Inre upplag (b) Mittpunkt(c) Balkhöjd Kvalitet Utan livförstärkning Med livförstärkning Utan livförstärkning Med livförstärkning Utan livförstärkning min 45 mm min 145 mm min 45 mm min 145 mm min 70 mm min 70 mm min 70 mm 200 8,6 15,5 8,6 16,2 18,5 20,6 18, ,5 16,0 9,5 16,5 19,6 21,4 19, ,9 16,7 10,9 17,0 21,3 22,6 20, ,2 13,3 11,2 16,7 18,2 21,0 20, ,5 12,4 11,1 16,7 18,2 20,7 19, ,7 11,6 11,2 16,6 18,2 20,4 18, ,8 10,7 11,2 16,6 18,2 20,1 18, ,0 9,8 9,8 16,5 18,2 19,8 17,3 Dimensionerande upplagstryck Tabell B visar värden för dimensionerande upplagstryck i klimatklass 1, lasttyp B och säkerhetsklass 2. Dimensionerande värden kan även beräknas med hjälp av korrektionsfaktorer för klimatklass och lastvaraktighet i enlighet med BKR(k r mod för skivmaterial HB.HLA2, respektive virke). Därvid skall följande värden användas: Använd värden tillhörande flänsmaterialet. Använd värden tillhörande livmaterialet. Tabell B: Dimensionerande upplagstryck (kn) Upplag vid balkände (a) Inre upplag (b) Mittpunkt(c) Balkhöjd Kvalitet Utan livförstärkning Med livförstärkning Utan livförstärkning Med livförstärkning Utan livförstärkning min 45 mm min 145 mm min 45 mm min 145 mm min 70 mm min 70 mm min 70 mm 200 5,4 9,8 5,4 10,2 11,7 13,0 11, ,0 10,1 6,0 10,4 12,4 13,5 12, ,7 7,3 4,7 7,4 9,3 9,8 8, ,9 5,8 4,9 7,3 7,9 9,1 8, ,6 5,4 4,8 7,3 7,9 9,0 8, ,2 5,0 4,9 7,2 7,9 8,9 8, ,8 4,7 4,9 7,2 7,9 8,7 7, ,5 4,3 4,3 7,2 7,9 8,6 7,5 24
18 SP IKNING Spikning föärstärkningar av K-board och K-plywood. Spets Skalle 50 mm 40 mm 40 mm 18 mm 11 mm 18 mm Spik- och och skruvtyper enligt enligt tabellen nedan. Lämpliga Lämpliga spiktyper spiktyper TSK TSKAP APACITET ACITET ) 2 ABRIK ABRIKAT BETECKNING STÅL/TRÄ K-B -BOARD/TRÄ ) 1 L-O [mm-mm] [kn/skär] [kn/skär] Maskinspik Gunnebo Kamspik 45-3,4 0,76 0,61 Maskinspik Aspelin RBW Ring NK 40-3,4 1,02 0,82 Ankarspik 40-3,7 1,08 0,86 Gunnebo Ankarspik Ankarskruv Gunnebo Ankarskruv 40-4,5 1,27 1,02 Maskinspik Aspelin RBW Ring NK 50-3,4 1,02 0,82 ) 1 50mm istället för 40mm. ) 2 Dimensionerande tvärkraftskapacitet avser säkerhetsklass 2, lasttyp B och klimatklass 1. 25
19 VÄGGLASTER Vägglaster De tillåtna tryckkrafterna Nd vid knäckning i den styva riktningen kan för olika regellängder avläsas i nedanstående diagram. I den veka riktningen förutsätts normal avstyvning med vanliga skivmaterial. N d [kn] *) N d R 300 R 240 L R 220 R 200 R 170 L [m] N d *) Den dimensionerande kapaciteten Nd är beräknad för säkerhetsklass 2, lasttyp B och klimatklass 1. 26
20 STÄMPELTRYCK, SYLL Stämpeltryck Ofta begränsas en väggs lastupptagande förmåga av reglarnas stämpeltryck mot syllen i nederkant. Här redovisas några vanligt förekommande utföranden och deras lastförmåga Nd vid olika regel- och syllbredder. Dimensionerande kapacitet N d [kn] *) Sylltyp N d Swelite Regel N d Swelite Regel N d Swelite Regel N d Swelite Regel Swelite Masonite Regel Regel Träsyll Masonite Swelite Syll Syll 45x70 Swelite Syll+Styrregel Bredd [mm] N d N d N 1) d N 1) d S S S S S *) Den dimensionerande kapaciteten Nd är beräknad för säkerhetsklass 1, lasttyp B och klimatklass
21 BESLAG & FÄSTDON Användningsområden för Masonites beslagssortiment Masonites I-balksbeslag är speciellt framtagna för att användas gör att man kan utnyttja balkens egenskaper maximalt. Samtidigt får man ett väldigt rationellt byggande som minskar både arbetstid och kostnader. Samtliga beslag har färdigpressade hål för både spik och skruv. Hålen är färdiganpassade för rak- eller skråspikning / skruvning. ITB Beslaget som revolutionerar bjälklagsbyggandet. Genom höjdstyrningen som ansluter över och under huvudbalken kommer bjälklagsbalkarna alltid i rätt höjd. IUT Balkskon som är som vilken balksko som helst, men enklare att använda. Exemplarisk vid anslutning mot exempelvis bärlina i limträ eller ytterväggar utan kantbalk i rätt höjd. Masonite typ D När du har stora behov. Fungerar som IUT men är anpassad för våra största balkar. LSSUI Justerbart nockbeslag som alltid sitter i rätt vinkel mot nockbalken. Beslaget går att vinkla både horisontellt och vertikalt för att klara olika taklösningar. Används med fördel tillsammans med färdig takbalk från Masonite för den enklaste infästningen på marknaden. Genom att förmontera beslaget på nockbalken blir takresningen snabb och effektiv. Beslaget går att använda på takkassetter & lösa takbalkar. VPA25 Justerbart beslag som alltid ger rätt anliggning mot hammarbandet utan kilar eller urtag i takbalken. På det viset behåller man balkens maximala kapacitet även vid anslutning mot hammarbandet. Används med fördel tillsammans med färdig takbalk från Masonite. 39
22 BESLAG & FÄSTDON SIMPSON ITB H ÖVRE FLIKAR HÖJDSTYRNING FÖR ENKEL MONTERING TRIANGULÄRA VALBARA HÅL FÖR HÖGA BELASTNINGAR OCH LYFTKRAFTER Balktyp H-Balk (47mm) HI-Balk (70mm) Dimension (mm) Model No. Höjd (H) Bredd (B) ITB200/ ITB220/ ITB250/ ITB300/ ITB200/ ITB220/ ITB250/ ITB300/ NEDRE FLIKAR 50 B Model No. SPIKHÅL FÖR SKRÅSPIKNING Karakteristika värden Montering (antal spik/skruv och typ) Karakteristisk bärförmåga (kn) Primärbalk Sekundärbalk F F Lättbalk H-balk C24 Flänsar 1. Standardmontering ITB(H)/(B) 12 - Spik 3,1x Spik 3,1x Skruv 4,0x Skruv 4,0x30 2. Förstärkt montering A 8,4 2 ITB(H)/(B) 18 - Spik 3,1x Spik 3,1x Skruv 4,0x Skruv 4,0x30 18, Förstärkt montering B ITB(H)/(B) 12 - Spik 3,1x Spik 3,1x Skruv 4,0x Skruv 4,0x30 18,0 8 5,96 1. Standardmontering Montering utan livförstärkning 2. Förstärkt montering A Montering där primärbalken har förstärkning; livutfyllnad enligt tillverkarens anvisningar. Endast vid höga belastningar. 3. Förstärkt montering B Montering där sekundärbalken har förstärkning; livutfyllad enligt tillverdarens anvisningar. Endast vid höga lyftkrafter. PRIMÄRBALK SPIKHÅL FÖR SKRÅSPIKNING SEKUNDÄRBALK PRIMÄRBALK LIVFÖRSTÄRKNING ENDAST VID HÖGA BELASTNINGAR SPIKHÅL FÖR SKRÅSPIKNING SEKUNDÄRBALK LIVFÖRSTÄRKNING ENDAST VID HÖGA LYFTKRAFTER 40
23 BESLAG & FÄSTDON s bärförm. 41
24 BESLAG & FÄSTDON SIMPSON LSSUI SIMP SON StrongTie Balktyp Model No. W Dimensioner H B Montering (antal spik/skruv och typ) Primärbalk Sekundärbalk Karakteristisk bärförmåga (kn) F F Vinkelräta montage H250 -> LSSUI Vinklade montage 9 - Spik 3,7x Spik 3,1x Skruv 5,0x Skruv 4,0x30 6,50 11,86 H250 -> LSSUI Spik 3,7x Spik 3,1x Skruv 5,0x Skruv 4,0x30 6,50 9,95 STEP 1 MONTAGEVÄGLEDNING LSSUI SPIK 3,1x40 SKRUV 4,0x30 Beslaget monteras på balk med livutfylinad. Montera beslaget på de färdigkapade balkana. Börja med spiken under nedre fläns, ej nödvändigt men förenklar efterföljande skråspikning ÖNSKAD VINKEL STEP 2 Böj fiken för önskad vinkel. Böj tillbaka den andra längs markeringen centrumlinje. Böj ej flikarna fler än gång. STEP 3 Montera balken mot primärbalken. Börja med fliken i vinkel. Skråspika i den andra fliken. 42
25 BESLAG & FÄSTDON SIMPSON VPA B Karekteristisk bärförmåga Balktyp Model B Montering (antal spik/skruv och typ) no. (mm) Hammarband Takbalk F F F 1 F Spik 3,7x Spik 3,1x40 H-Balk VPA ,18 7,85 2,9 2, Skruv 5,0x Skruv 4,0x30 VPA MONTAGEVÄGLEDNING STEP 1 Montera toppspikarna och skråspikarna i hammarbandet genom, A -Flänsen A FLIK Spik 3,7x50 eller Skruv 5,0x50 B FLIK STEP 3 Lägg en balk i beslaget och justera med hammare till önskad vinkel ÖNSKAD VINKEL STEP 2 STEP 4 Montera B -flänsens spik i spikhålen och lås vinkeln 3,7x50 SPIK Montera skråspikarna i takbalken Spik 3,1x40 eller Skruv 4,0x30 43
26 BJÄLKLAG BRAND Bärande och avskiljande Bottenbjälklag REI 30* 22 mm golvspånskiva 200 mm Masonite balk c 600 mm 200 mm Rockwool Lösull min 45 kg/m3 PAROC vindtät B Källla/kommentar *REI 30 vid brand mot ovansidan För utförligare anvisningar och dokumentation, se Paroc Brandoch ljudisolering samt typgodkännande 1008/94. M 22 mm golvspånskiva Min 200 mm Masonite balk c 600 mm 19 x 50 mm glaspanel c 300 mm 12,5 mm gipsskiva För utförligare anvisningar och dokumentation, se Paroc Brandoch ljudisolering samt typgodkännande 1008/94. Mellanbjälklag REI mm golvspånskiva 200 mm Masonite balk 95 mm glasull 9 mm träskiva För utförligare anvisningar och dokumentation, se Isover Boken. Mellanbjälklag REI 60 2 x 12,5 mm Gyproc 22 mm golvspånskiva Min 300 mm Masonite balk c 600 mm Min 300 mm mineralull 12, 5 mm Gyproc fullskruvas 15,4 mm Gyproc Protect F För utförligare anvisningar och dokumentation, se senaste utgåva av Gyproc Handbok. Vindsbjälklag REI mm Masonite balk 200 mm glasull 28 x 70 mm glespanel c 300 mm 12,5 mm gipsskiva För utförligare anvsingar och dokumentation, se Isover Boken. Vindsbjälklag REI mm lösull Masonite balk min höjd 200 mm c 1200 mm Plastfolie 28 x 70 mm glespanel c 400 mm 12,5 mm gipsskiva 15,4 mm gipsskiva Gyroc Protect F För utförligare anvisningar och dokumentation, se Paroc Brand och ljudisolering samt typgodkännande 1008/94.
27 BRAND Brandskydd Brandtekniska byggnadsklasser där byggnader delas in i tre klasser, Br 1, Br 2 samt Br 3. Brandklassade byggnadsdelar Bärförmåga (R): Den tid byggnadsdelen kan bära aktuell last vid brand. Integritet (E): Den tid som byggnadsdelen behåller sin täthet vid brand. Isolering(I): Den tid det tar för byggnadsdelens kalla sida att uppnå en viss temperatur. Konstruktionsklasser betecknas R, RE, E, EI och REI, och kombineras med tidskrav i minuter. Ljudisolering Kraven i BBR är ett mått på minimikrav och är ingen garanti för ostördhet. För projektering, se Svensk Standard SS , Ljudklassning av bostäder, utgåva 3. Standarden ger riktlinjer för klassning av bostäder i någon av klasserna A-D, där Klass A motsvarar mycket god ljudmiljö. Klass B motsvarar god ljudmiljö. Klass C motsvarar minimikravet i BBR. Klass D används vid klassning av äldre bostäder. Konstruktionslösningar För golv-, vägg- samt takkonstruktionslösningar med avseende på brand- och ljudklasser, där Masonite I-balkar och I-reglar ingår, kan alternativa utföranden förekomma. En förutsättning för att nå de olika kraven är att ingående komponenter i konstruktioner monteras enligt anvisningar från bl.a. Hus AMA, leverantörer av ytskikt, isolering m.m. samt annan tillämpningsbar anvisning. Se respektive leverantörs dokumentation, Gyproc, Isover och Paroc. Exempel på konstruktionslösningar med Masonite I-balkar och I-reglar visas nedan. Angivna dimensioner avser minimimått. Ytterväggar Bärande och avskiljande REI 30* 9,5 mm Gyproc U Min 170 mm Masonite regel Min 170 mm mineralull 2x12,5 mm Gyproc gipsskiva Källla/kommentar För utförligare anvisningar och dokumentation, se Gyproc Handbok, utgåva 6. REI 60* Vindskyddsfolie alt fasadskiva Min 170 mm Masonite regel Min 170 mm glasull 12,5 mm gips 15,4 Gyproc Protect F För utföligare anvisingar och dokumentation, se Isover Boken. * REI 30 respektive REI 60 gäller endast vid brandpåverkan från den sida som har dubbla gipsskivor. 45
28 ENERGI MILJÖ & MILJÖ vårt miljöarbete. Vi försöker arbeta så effektivt som möjligt vid råvaruhantering och ren produktion för att värna om miljön. köldbryggorna minskar och att mindre råmaterial behöver används. Miljöpolicy Långsiktig livskvalitet skall vara en viktig ledstjärna i Masonite Beams AB:s utveckling och dagliga arbete. Hänsyn till miljön ska vara en naturlig och integrerad del av vår verksamhet. Vi ska sträva mot resurssnåla tillverknings- och transportmetoder med minskning av förorenade utsläpp. Det är vårt mål att överträffa krav i lagar och förordningar. Alla medarbetares engagemang och ansvar behövs. Miljökrav är en viktig faktor vid val av leverantör och nära samverkan ska också eftersträvas med kunder, myndigheter och andra intressenter. Miljö Nu gör vi vår väggregel ännu mer miljövänlig. Vi höjer kvalitén på denna produkt augusti Vi har tagit beslutet att minimera miljöpåverkan och köldbryggor. Ni som redan nyttjar den i dagsläget vet att vi i dagsläget erbjuder ca 15% lägre U-värde på en enskiktsvägg med vår Lättregel 220 jämfört med massivträregel med motsvarande mått. Köldbryggor Nu erbjuder vi ännu lägre köldbryggor. Nytt livmaterial blir 6,4 hård board. Med ett tunnare liv jämfört med 8mm K board så erbjuder vår Lättregel ännu lägre köldbryggor. Returprodukter Återanvändning vid en försiktig demontering kan balken återanvändas. Materialåtervinning tekniskt sett är materialåtervinning till en ny träbaserad skiva möjlig. Energiutvinning lättbalken utgör ett utmärkt bränsle med liknande utsläpp som rent trä vid förbränning. Aska från träbaserade produkter kan sedan återföras till skogsmark och på så sätt skapa ett kretslopp av näringsämnen. Slutligt omhändertagande Deponering av produkten bör undvikas, främst ur ett resurshushållningsperspektiv. Kontroll Egenkontroll utförs under tillsyn av SP i Borås enligt kontrollanvisningar. Daglig intern kontroll hållfasthets- och styvhetsegenskaper kontrolleras i egen balkprovningsrigg varje vecka. Externa 46
29 FÖRVARING OCH HANTERING, SÄKERHETSTIPS Förvaring och hantering Använd en gaffeltruck vid hantering av paket. produkterna vid lyft på en byggarbetsplats med hjälp av en kran: Tappa eller släpp inte paket vid avlastning. Lyft hela paketen så som de levererats. Lyft paketen vid 1/5 punkten (se skiss). med högst 2,5 meters mellanrum. Om balkarna lagras utomhus mer än 5 dagar måste lämpligt skydd användas. Underlaget måste vara tillräckligt högt så att produkterna är minst 100 mm ovanför marknivån så att luften kan cirkulera fritt under produkterna. Säkerhetstips belastas innan de är helt stagade. stagade. Lasta endast på yta över balkars upplag på primärbalkar eller väggar. 47
30 EJ TILLÅTNA INGREPP, INSTALLATIONSANVISNINGAR Dessa ingrepp är inte tillåtna Gör inte hål för nära inre/yttre upplagen, se hålanvisningarna. Snedkapa inte balkens upplag utan livförstärkning. Snedkapa inte balkens upplag utan livförstärkning. Använd inte massivt trä som kantbalk. Massivt trä kan krympa efter installation. Gör aldrig urtag, borra eller kapa i Använd aldrig en hammare för att göra hål för kablar, rör eller dylikt. Installationsanvisning för balkar Tillverkarens användarguide skall följas. Följande punkter skall särskilt iakttas: va) eller läkt med ett centrumavstånd på högst 350 mm. stund innan den skyddas mot regn. lättare installationer så som 48
31 KONTA KT Kundcenter Vi hjälper dig med order, leveranstider och besked, priser med mera. Tel Tel Fax Mail Teknisk support Vi hjälper dig med konstruktionslösningar, dimensioneringar, offerter etcetera. Tel Tel Fax Mail Box RUNDVIK Telefon Telefax Hemsida SUNDA & STARKA BYGGMATERIAL 49
