RAPPORT 2004:4. Inför ombyggnad av E20 till mötesfri landsväg, delen Hassle-Lyrestad, Hassle och Lyrestads socknar, Mariestads kommun, Västergötland

Transkript

1 Västergötlands museum RAPPORT 2004:4 Inför ombyggnad av E20 till mötesfri landsväg, delen Hassle-Lyrestad, Hassle och Lyrestads socknar, Mariestads kommun, Västergötland Arkeologisk utredning 2003 o Andreas Ahman

2 Innehållsförteckning Bakgrund...3 Syfte... 4 Utredningsområde... 4 Landskapsbild och fornläm ningsm iljö...4 Den arkeologiska utredningen... 5 Metod... 5 A rkivstudier... 6 Kartstudier...6 Inventering... 6 Utredningsschakt...6 Genomförande och resultat Slutsatser och åtgärdsförslag...8 Tekniska och administrativa uppgifter...10 Arkivm aterial Schaktbeskrivning...11 Utredningsområde Allmänt kartmaterial från Lantmäteriverket. Medgivande Denna rapport har framställts i 12 exemplar. Kopior kan beställas från Västergötlands museum, Box 253, Skara, tel e-post: kansliet@skaramus.se

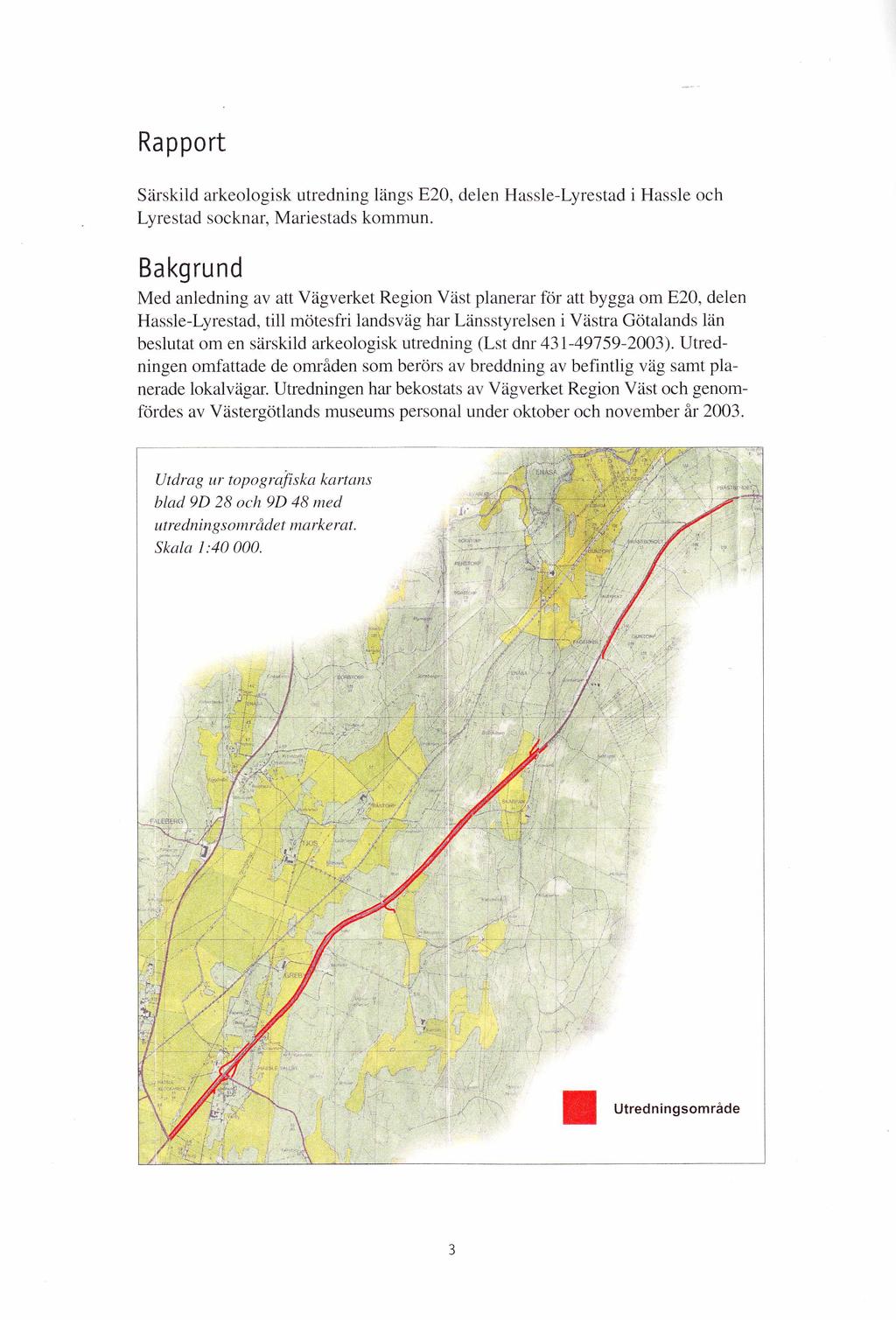

3 Rapport Särskild arkeologisk utredning längs E20, delen Hassle-Lyrestad i H assle och Lyrestad socknar, M ariestads kom m un. Bakgrund M ed anledning av att Vägverket Region Väst planerar för att bygga om E20, delen Hassle-Lyrestad, till m ötesfri landsväg har Länsstyrelsen i Västra Götalands län beslutat om en särskild arkeologisk utredning (Lst dnr ). U tredningen om fattade de områden som berörs av breddning av befintlig väg samt planerade lokalvägar. Utredningen har bekostats av Vägverket Region Väst och genom fördes av Västergötlands museums personal under oktober och novem ber år Utdrag ur topografiska kartans blad 9D 2<S och 91) 4S m ed utredningsom rädet markerat. Skala 1: Utredningsområde 3

4 Syfte Den arkeologiska utredningens syfte är att ta reda på om det förekom m er fasta fornläm ningar vilka berörs av det aktuella arbetsföretaget. Genom arkivm aterial, inventering och sökschakt utreds berörda m arkom råden. U tredningsresultaten skall om fatta en beskrivning av fornläm ningsm iljö. fastställa eventuell förekom st av fornläm ningar, samt att i de fall de förekom m er beskriva dem och föreslå eventuella antikvariska åtgärder. Utredningsområde Utredningen har om fattat de ytor som enligt Vägverkets planer kom m er att tas i anspråk vid planerad om byggnad av E20 till m ötesfri väg, inom delen Hassle- Lyrestad. Om byggnaden innefattar breddning av befintlig väg samt partier med nyanläggning av lokalvägar. Enligt uppgifter från Vägverket är landsvägen i vissa partier tillräckligt bred sä att breddningen kom m er att ske inom befintligt vägom rådet. I andra partier kom m er en viss breddning att krävas vilken dock om fattar relativt begränsade ytor. Det innebär att utredningen vid ett antal sträckor endast om fattar m indre ytor där eventuella fornläm ningar har förväntats kunna förekom m a. Förutsättningarna att finna bevarade fornläm ningar längs landsvägen påverkas även av att vägen kantas av vägslän ter, diken och viltstängsel. Landskapsbild och fornlämningsmiljö U tredningsom rådet är beläget cirka 6,5 kilom eter nordost om M ariestad. Topografin karaktäriseras av återkom m ande m indre nordsydliga m oränryggar med m ellanliggande flacka lerdalar. Dalgångarna utgörs i huvudsak av åker- och betesm ark men i enstaka partier har m arken använts till skogsplantering. Å sryggarna består m estadels av kraftigt blockbunden terräng där ställvis även berget går i dagen. Dessa partier dom ineras av skogsm ark men här förekom m er även betade ytor. Inom vägsträckan finns endast två registrerade fornläm ningar som enligt m useets bedöm ning kom m er att beröras av den planerade om byggnationen. Den ena är fornläm ning RAÄ nr 49 i Hassle socken vilken utgörs av Vallby bytomt. Den är dock förem ål för en arkeologisk förundersökning och om fattas därför inte av den särskilda utredningen. Den andra är fornläm ning RAÄ nr 39 i Hassle socken som utgörs av en m ilstolpe vid en norrgående avtagsväg i närheten av Torpelund. I landsvägens närom råde finns kända fornläm ningar i form av förhistoriska gravar och historiska bebyggelseläm ningar. I utredningsom rådets södra del inom H assle socken ligger invid Vallby gam la bytom t (RAÄ nr 49) ett 40-tal förhistoriska gravar på m indre m oränåsar (Se fig. 4

5 2). H är ligger ett gravfält (RAÄ nr 50) som enligt fornm innesregistret består av tre högar, sex runda stensättningar och en triangulär stensättning. Strax norr om detta gravfält ligger ytterligare ett (RAÄ nr 52) vilket består av fyra högar, nio övertorvade stensättningar och en treudd. Ytterligare hundra m eter åt norr ligger en gravgrupp (RAÄ nr 54), som om fattar tre stensättningar och en ensam liggande stensättning (RAÄ nr 55). V äster om dessa gravar på en åsrygg ligger fornläm ning RAÄ nr 57, ett gravfält vilket består av tre högar, tre runda stensättningar, tre resta stenar och en dom am ng. Norr om gravfältet finns även en dom arring (RAÄ nr 58). u 5 5 * 5 4 Fig. 2 Utdrag ur ekonomisk karta, blad 9D 3i inklusive fornlcimningsöversikt med fornläm ningar vid Vallby och G re by i Hassle socken. Skala 1: Norrut längs E 20 ligger en m ilstolpe, RAÄ nr 30 i Hassle socken. N orr om m o torbanan, vid Grebytorp, Hultet, Svenstorp och Boet finns på fornläm ningsöversikten uppgifter om husgrunder vilka dock ligger utanför vägarhetsom rådet. I skogsm arken m eter norr om landsvägen vid Råntorp ligger sentida hägnadsm urar (RAÄ nr 35 och 39 i H assle socken). Söder om Lyrestad finns en m ilstolpe (RAÄ nr 3 i Lyrestads socken) i slänten norr om E20. Trehundra m eter norr om där m ilstenen är placerad ligger fornläm ning RA Ä nr 1 i Lyrestads socken, kallad Kung Runes grav. Den utgörs av en dom arring och en stensättning (se fig. 3). I närheten finns även ett odlingsröse (Raä nr 2). Den arkeologiska utredningen Metod U tredningsarbetet har om fattat arkivstudier, genom gång av lantm äteriakter, fält- inventering och grävning av sökschakt. 5

6 \ V 2 )...X o J ". * - - * i I** 1*7 J%.... ^ > i / A é ;!... \ " f ^»:n Fig. 3 Utdrag ur ekonomisk karta, blad 9D 4j, inklusive fom läm ningsöversikt med fom läm ningar väster om Ly rest ad i Lyre stads socken. Skala 1: Arkivstudier Inledningsvis har fornm innesregistret och fornläm ningsöversikten till ekonom iska kartan granskats för att utvärdera förekom st av kända fornläm ningar inom eller i närheten av berörda om råden. Denna genom gång ger en bild av vilka fornläm - ningskategorier som sedan tidigare är kända i landskapet i m er allm änna term er beskriver fornläm ningsm iljön. Kartstudier Inför fältinventeringen granskades historiska kartor och lantm äteriakter över berörda ytor för att undersöka eventuell förekom st av historisk bebyggelse. Inventering U tredningsom rädet inventerades genom att b erörda y tor avsöktes till fots. M ålsättningen var att söka fastställa eventuell förekom st av okända fornläm ningar m ed synliga tecken ovanjord, såsom exem pelvis gravar eller bebyggelseläm ningar. Vid inventeringen användes resultatet av arkiv och karstudierna som underlag. Utredningsschakt Inventeringen kom pletterades av grävning av sökschakt på topografiska lägen som ur antikvariskt perspektiv bedöm des vara intressanta. M ålet m ed sökschakten var att undersöka om det förekom okända fornläm ningar dolda under m arkytan. Platserna för utredningsschakt valdes även m ed tanke på var m etoden ansågs tilläm plig. Inom flera sträckor fanns vid landsvägens sidor både breda diken samt viltstängsel. Inom andra partier fanns el och telekabel parallellt m ed vägen. D essa faktorer innebar både att m etoden var oläm plig samt att det inte ansågs finnas förutsättningar för att påträffa bevarade fornläm ningar inom dessa partier. 6

7 Dessutom förekom, enligt inform ation från Vägverket, jordvärm eanläggning på åkerm ark tillförande fastigheten Vallby 1:6 vilken inte tålde belastning av grävm a skin. D ärför utfördes ingen schaktning på denna yta. U tredningsschaktens placering återges i kartm aterial i bilaga 3. Genomförande och resultat Utredningens fältarbete utfördes av V ästergötlands m useum s personal under perioden 4-19 novem ber Vid inventeringen påträffades ett flertal bebyggelseläm ningar av torpkaraktär. Läm ningarna befinner sig på öm se sidor om landsvägen m ellan m otorbanan och Skarpan. Läm ningarna består av exem pelvis låga stengrunder (syllstenar), spisrösen, jordkällare, brunnar och kulturväxter såsom fruktträd och prydnadsbuskar. Sam tliga bebyggelselägen finns återgivna i antingen det historiska karm aterialet och/eller fornläm ningsöversikten till den ekonom iska kartan (se fig. 4). Ingen av de iakttagna läm ningarna ligger dock i om edelbar anslutning till E20. Fig. 4 Bebyggelselämningar vid Tjos. Digital sammanställning av häradskartan från , ekonomiska kartan, blad 9D 3 i samt fornläm ning söversikt. Skala 1: Vid inventeringen granskades kända fornläm ningar för att bedöm a deras status och utvärdera om det skulle kom m a att påverkas av det planerade arbetsföretaget. En fornläm ning som på grund av dess placering riskerar att påverkas är RAÄ nr 35, en m ilstolpe. Den har varit placerad på norra sidan om E20 om edelbart väster om en avtagsväg mot Fagerhult. Vid inventeringstillfället visade sig m ilstolpen vara om kullvält. Enligt uppgifter från en förbipasserande lokalinvånare hade vägstenen skadats av en långtradare som kört av vägen. Den tidigare placeringen är förm odligen oläm plig ut trafiksäkerhetssynpunkt och på grund av att den i dag är skadad bör om placering övervägas. 1

8 Vid utredningen grävdes 9 sökschakt som i längd varierade mellan 5-25 m eter och var 1,5 m eter breda. Schakten om fattade en yta av 157,5 kvm. Schakt 1-5 placerades inom äldre tom tm ark vid Torpelund, inom fastigheten Råntorp 3:7, där vägverket planerar för en nydragning av lokalväg. Stratigrafin utgjordes av grästorv m ed ett underliggande m atjordslager av brun. hum ös, sandig silt. Alven bestod av gulbrun sandig och något grusig morän. I schakt 1 och 3 iakttogs recenta gropar som innehöll sot och sentida avfallsm aterial. Schakt 6 och 7 grävdes inom fastigheten Tjos 3:4. söder om E 20 vid avtagsvägen mot Tjos. Även pä denna plats planeras för en nydragning av lokalväg. Terrängen var låglänt och m arken fuktig. Under vegetationsskiktet följde ett m atjordslager av brun, hum ös silt följt av gråbeige, lerig alv. I schakt 6 påträffades under vegetationsskiktet ett litet sentida odlingsröse. Schakt 8 och 9 placerades i öppen hagm ark söder om E 20 vid Hassle-Vallby där ytterligare en lokalväg är planerad. Stratigrafin bestod av vegetationsskikt, m atjordslager av gråbrun, lerig, något hum ös silt och av orörd botten av grå lerig alv. U tredningsschäktets placering återges i kartm aterial som presenteras i bilaga 3. Resultatet av sökschaktsgrävningen var att inga fornläm ningar eller annat av antikvariskt intresse kunde konstateras. Slutsatser och åtgärdsförslag U nder utredningen har inga nya tidigare okända fornläm ningar eller annat av antikvariskt intresse kunnat påvisas. Slutsatserna av utredningsresultatet är att endast en fornläm ning anses vara direkt berörd av de planerade vägarbetena. Det är m ilstolpen, RAÄ nr 35 i Hassle socken vars tidigare placering, ur museets synpunkt, tycks vara oläm plig. V äghållningsstenen är dessutom om kullvält på grund av en trafikolycka och bör därför återställas. Det är därför läm pligt att om placera stenen på annan plats. Vid arkiv-, kartstudier och inventering påträffades ett antal bebyggelselägen m ed läm ningar av exem pelvis husgrunder. Det är museets bedöm ning att samtliga observerade bebyggelseläm ningar befinner sig utanför vägarbetsom rådet och kom m er således inte att beröras av det aktuella vägprojektet. Man bör dock vara uppm ärksam på att enstaka lämningar, fram förallt vid Ödängen, norr om avtagsvägen vid Tjos, ligger i nära anslutning till vägarbetsom rådet för att undvika att de oavsiktligt kom m er till skada av m askiner eller liknande. Det är m useets bedöm ning att M ilstolpen, RAÄ nr 35. bör placeras om, samt att m an bör iaktta försiktighet kring bebyggelseläm ningarna vid Tjos. 1 övrigt är det

9 m useets bedöm ning att det ur antikvarisk synpunkt inte råder några hinder för att genom föra det planerade arbetsföretaget inom de utredda om rådena. Det finns enligt m useets bedöm ning inte heller något behov av vidare arkeologiska åtgärder. Skara i januari 2004,

10 Bilaga 1 Tekniska och administrativa uppgifter Länsstyrelsens beslut Uppdragsgivare Kostnadsbärare O rsak till uppdraget Vägverket Region Väst Vägverket Region Väst V ägom byggnad Fastighet Raä nr Socknar Kom m un Landskap Län Ekonom iskt kartblad K oordinater Hassle, Lyrestad Marie stad Västergötland Västra Götalands län 9D 3i, 9D 3j, 9D 4j X Y l A nsvarig institution Tidpunkt för utredningen A nsvarig för utredningen Tid i fält V ästergötlands m useum Andreas Ahm an 38 tim m ar Internt objektnum m er Internt diarienum m er /03 Arkivmaterial Förvaring V ästergötlands m useum, dnr: 214/03 10

11 Bilaga 2 Schaktbeskrivning Schakt Bredd meter Schakt 1 1,5 Schakt 2 1,5 Schakt 3 1,5 Schakt 4 1,5 Schakt Schakt 6 1,5 Schakt 7 1,5 Schakt 8 1,5 Schakt 9 1,5 Längd meter Djup meter , , , , , , ,35 Lagerbeskrivning/kommentar 0-0,4 Matjord av brun humös. sandig silt. Under matjorden följde orörd botten av gul, sandig och något grusig morän. 1 schaktet förekom enstaka sotiga fläckar vilka visade sig vara gropar som innehöll sentida avfallsmaterial såsom porslin, buteljglas och tegel. 0-0,3 Matjord av brun, humös, sandig silt. Under matjorden följde orörd botten av gul-gulbeige, sandig, något grusig morän Matjordslager av brun. humös. sandig silt följt av orörd botten av gul- gulbrun sandig och grusig morän. 1 nordöstra delen av schaktet framkom en grop med sot och träkol. Av karaktären att döma recent nedgrävning och fyllning. 0-0,25 Matjord av brun humös sandig silt. Under matjorden fanns orörd botten av gulbrun sandig, grusig morän. 0-0,3 Matjord, sandig humös mo. Orörd botten av sandig grusig morän. 0-0,1 Vegetationsskikt och matjordslager av brun humus. 0,1-0,3 grå. lerig, slit. I schaktets östra del genomgrävdes ett sentida odlingsröse Vegetationsskikt och matjordslager av- brun humus ,3 grå, lerig, slit. 1 schaktets östra del genomgrävdes ett sentida odlingsröse. 0-0,2 Matjord av gråbrun, lerig, något humös silt följt av orörd botten av grå, siltig lera. 0-0,25 Matjord av gråbrun, lerig, något humös silt följt av orörd botten av grå, siltig lera. 11

12 Bilaga 3 Utredningsområde Utredningsschakt 6 och 7 vid avtagsvägen mot Tjos. I kartans nordöstra del syns även inmätningar av bebyggelseläm ningar som observerades under inventering. 12

13 13

14 Rapporter :01 Arkeologiska förundersökningar av fornlämningar som berörs av väg E2Q. delen Lundsbrunn-Holmestad, Götene kommun, Västergötland. 2003:02 "Forentorpa ängar", Kartberga 1:1 och 2:1. Ugglum sn, Västergötland. Arkeologisk undersökning av fossilt odlingssystem från järnåldern utförd :03 Gudhem 1:1-9:1 och Holmängen 1:1, Gudhems sn, Falköpings kommun, Västergötland. Boplatsområde och järnframställningsplats frän sen vikingatid - tidig medeltid. Arkeologisk undersökning :04 Inför etablering av vindkraftverk på fastigheten Skeby 4:1, Skeby socken, Götene kommun, Västergötland. Särskild utredning :05 R eserverad 2003:06 Kv. Rådhuset 20, raä nr 68, Skara socken. Skara kornmun. Arkeologisk förundersökning :07 Fornlämning nr 9. Ullstorps gamla bytomt. Hagelbergs socken. Skövde kommun, Västergötland. Arkeologisk förundersökning :08 Fördjupning av arkeologiskt kunskapsmaterial på fastigheten Tomten 2:2, Vättlösa socken, Götene kommun, Västergötland. Arkeologisk utredning :09 Fornlämning nr 11, kv Gladan, Lidköpings socken, Lidköpings kommun. Västergötland. Arkeologisk förundersökning :10 Inför anläggande av hamnbassäng inom fornlämning raä nr 228 på fastigheten Läckö 1:7, Otterstad socken, Lidköpings kommun, Västergötland. Arkeologisk förundersökning :11 Kv. Tor 9, raä nr 68, Skara socken. Skara kommun, Västergötland. Arkeologisk förundersökning :12 Kv. Gylfe 1. Skövde stad och socken, Västergötland. Arkeologisk förundersökning :13 Kv. Gylfe 9, fornlämning 73, Skövde socken och kommun, Västergötland. Arkeologisk undersökning :14 Kv. Balder 1 & 2, fornlämning 12, Lidköpings socken och kommun, Västergötland. Osteologisk analys: Maria Vretemark. Arkeologisk undersökning :15 Fornlämning 11, S:tNicolai kyrka. Lidköpings socken och kommun, Västergötland. Arkeologisk förundersökning :16 Inför ny detaljplan inom del av fastigheten Saleby 10:20 i Saleby socken, Lidköpings kommun. Västra Götalands län. Arkeologisk utredning :17 Nyupptäckt fornlämning vid Volvofabriken på fastigheten Önum 5:9, Önum socken. Vara kommun. Västergötland. Arkeologisk undersökning :18 Inför ny detaljplan, område Sjölunda/Villa Giacomina, inom fastigheterna Led 2:4, Villa Giacomina 1:15 m.fl., Sunnersbergs socken, Lidköpings kommun, Västergötland. Särskild arkeologisk utredning :19 Inför planerade lokalvägar längs E 20, sträckan Lyrestad-Fagerlid i Mariestads och Gullspångs kommuner, Västra Götalands län. Arkeologisk utredning :20 Inför planerad golfbana på fastigheten Traneberg 1:15, Otterstad socken, Lidköpings kommun. Västra Götalands län. Arkeologisk utredning :21 Schaktövervakning i samband med rörläggning i Kyrkparken vid S:ta Helena kyrka, fornlämning raä nr 73 i Skövde socken. Skövde kommun. Västra Götalands län. Arkeologisk förundersökning :22 Inför planerad avfal 1slorbränningsan 1äggning inom detaljplaneomräde Timboholm, Skövde socken, Skövde kommun, Västergötland. Arkeologisk utredning :23 Storön 1:2, Amnehärads socken. Gullspångs kommun, Västergötland. Arkeologisk utredning 2003.

15 2003:24 Inför utvidgning av befintlig täkt inom del av fastigheten Sjogerdala 1:4, Velinga socken, Tidaholms kommun, Västergötland. Arkeologisk utredning :25 Arkeologisk undersökning av kolningsgropar inom fastigheten Stenåsen 1:1, Skälvum socken. Götene kommun, Västergötland. Arkeologisk undersökning :26 Arkeologisk förundersökning 2003 i samband med grävning för enskild avloppsanläggning inom fast fornlämning, raä nr 23 på fastigheten 14:1 i Källby socken, Götene kommun. 2003:27 Särskild utredning 2003 inom fastigheten Kavlås 1:3, område Vistebo, Hömbs socken, Tidaholms kommun, Västergötland. 2003:28 Arkeologisk förundersökning 2003 inom fornlämningsområde till fornlämning raä nr 58 inom fastigheten 30:195 i Våmb socken, Skövde kommun, Västergötland. 2003:29 Schaktövervakning i samband med nedläggning av elkabel inom fornlämning raä nr 94, Värnhems klosterruin, Värnhem socken. Skara kommun, Västergötland. Arkeologisk förundersökning Rapporter :01 Tony Axelsson 2004:02 Maria Norrman 2004:03 Andreas Åhman 2004:04 Andreas Ahman Fornlämning raä nr 121, Larv socken, Vara kommun, Västergötland. Arkeologisk efterundersökning Osteologisk analys. fnför utbyggnad av korthålsbana på fastigheten Stora Kulhult 1:11. Raä nr 193, Lerdala socken, Skövde kommun, Västergötland. Arkeologisk undersökning Inför ombyggnad av E20 till mötesfri landsväg, delen Hassle- Lyrestad i Hassle och Lyrestad socknar, Mariestads kommun, Västra Götalands län. Arkeologisk utredning Inför ombyggnad av E20 till mötesfri landsväg, delen Hassle- Lyrestad i Hassle och Lyrestads sockhar, Mariestads kommun, Västergötland. Arkeologisk utredning 2003.
