1 Frans Davidsson Konceptutvecklare Kontorslokaler

2 Rumsakustik Samspelet mellan människan, rummet och aktiviteten

3 Utomhus

4 Vi bygger ett rum

5 Inomhus

6 Rumsakustiska önskemål Ljudnivå skolor, förskolor, sjukhus Ljudutbredning öppna kontor Taluppfattbarhet skolor, sjukhus Klangfullhet musiksalar Hur kontrolleras rumsakustiken idag?

7 Vad är efterklangstid och hur mäts den? Ljudnivå Tiden det tar för ljudet att sjunka 60 db 60 db T tid

8 Rummets egenskaper påverkar ljudmiljön Transmission Absorption Reflektion Diffusion

9 Ljudabsorption Transmitterad Omvandlad Reflekterad Infallande energi α = omvandlade + transmitterade infallande

10 ISO 354 T = efterklangstiden V = volymen T = V X 0,16 A A = absorptionsmängden

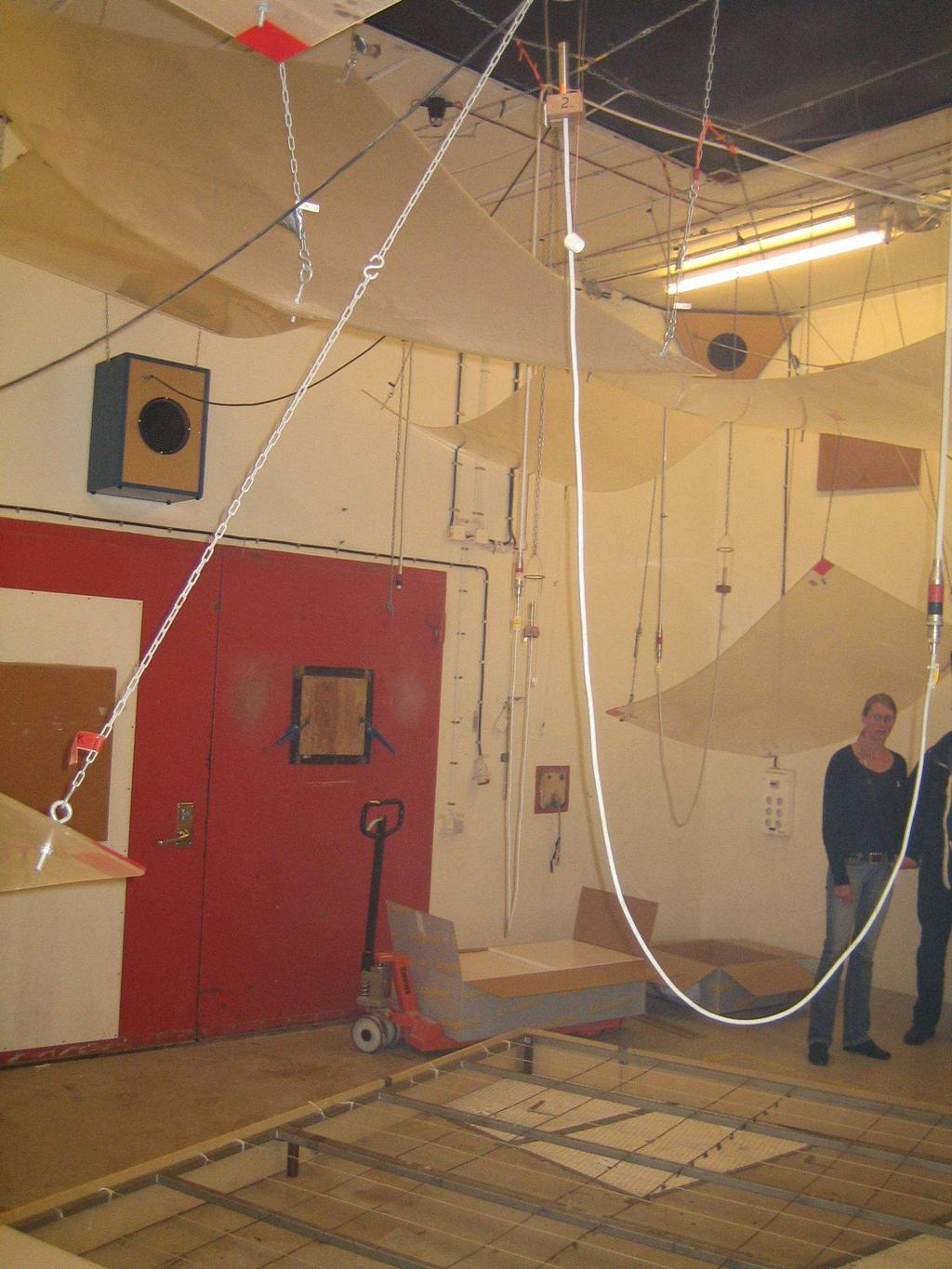

11 ISO 354

12 ISO 354

14 Klassificering av ljudabsorbenter SS-EN ISO ,0 0,8 0,6 0,4 0,2 0 Klass A Klass B Klass C Klass D Klass E (Hz)

15 Fyra faktorer Materialet Ytan Tjockleken Total konstruktionshöjd (t.k.h.)

16 Absorptionsfaktorer på olika material α p 1,0 klass A abs 0,8 0,6 0,4 0, Mjuk matta 10mm Fönsterglas Parkett Tegelvägg

17 Upplevd taltydlighet Inspelningar med olika undertak

18 Klassificering av ljudabsorbenter SS-EN ISO ,0 0,8 0,6 0,4 0,2 0 Klass A Klass B Klass C Klass D Klass E (Hz)

19 Upplevd taltydlighet C - A 1,0 0,8 0,6 0,4 0,2 0 Klass A Klass B Klass C Klass D Klass E (Hz)

20 Upplevd taltydlighet Ljudabsorbent Klass A Efterklangstid 0,5 sek. Klass C?

21 En gång till C - A 1,0 0,8 0,6 0,4 0,2 0 Klass A Klass B Klass C Klass D Klass E (Hz)

22 Upplevd taltydlighet Ljudabsorbent Klass A Efterklangstid 0,5 sek. Klass C?

23 Upplevd taltydlighet Ljudabsorbent Klass A Klass C Efterklangstid 0,5 sek. 0,6 sek.

24 - Viktigt att veta om efterklangstid Vi är känsliga för små efterklangstidskillnader Efterklangstiden är en paramterer Ljudmiljön skapas av flera parametrar

25 Sambandet mellan ljudnivå och efterklangstid db Den blå kurvan har lägre ljudnivå 60 db 60 db? Efterklangstid mäter tid för ljudnivåsänkning inte ljudnivån (sek) TC TC = TA TA

26 Rum utan akustiktak Ljudnivån i rummet - skapas av direktljudet och rummets ljudreflexer - ett akustiktak monteras

27 Rum med akustiktak Ljudnivån i rummet - skapas av direktljudet och svagare ljudreflexer Hög absorptionsfaktor i taket ger lägre ljudnivå Låg absorptionsfaktor i taket ger högre ljudnivå

28 Efterklangstiden mäts Ljudkällan stängs av

29 Upplevelser av ljud Ljudnivåer Hög nivå Låg nivå

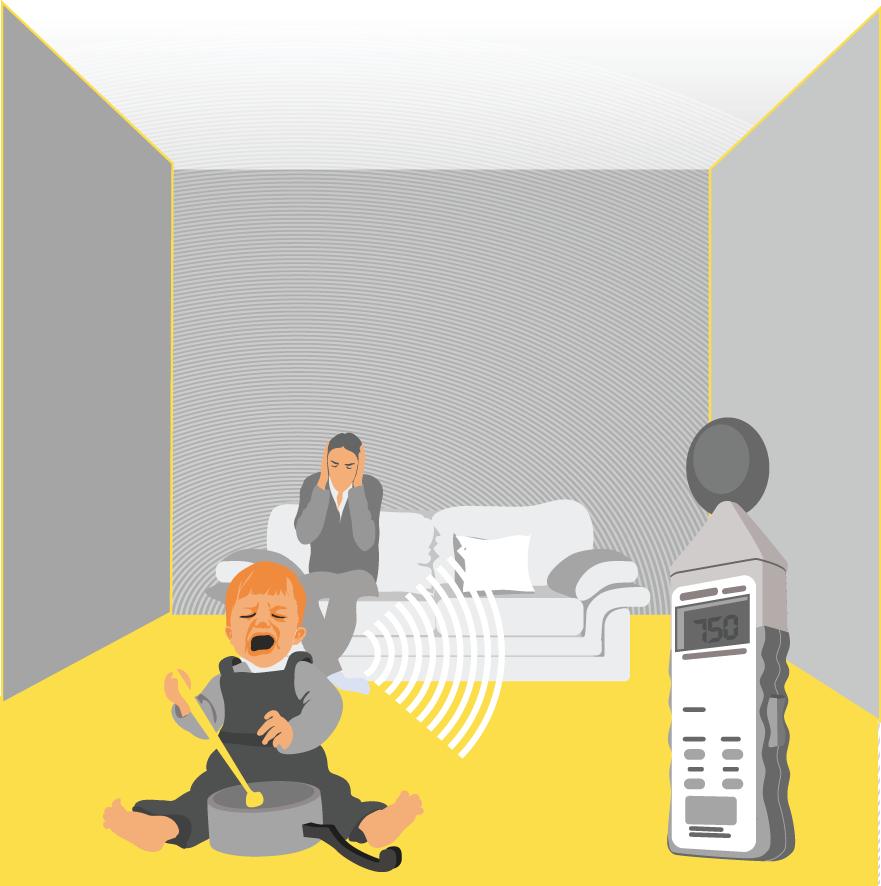

30 Upplevelser av ljud Ljudnivån Ljudnivåer Absorptionen Lp = Lw 10log A 4 Aktiviteten

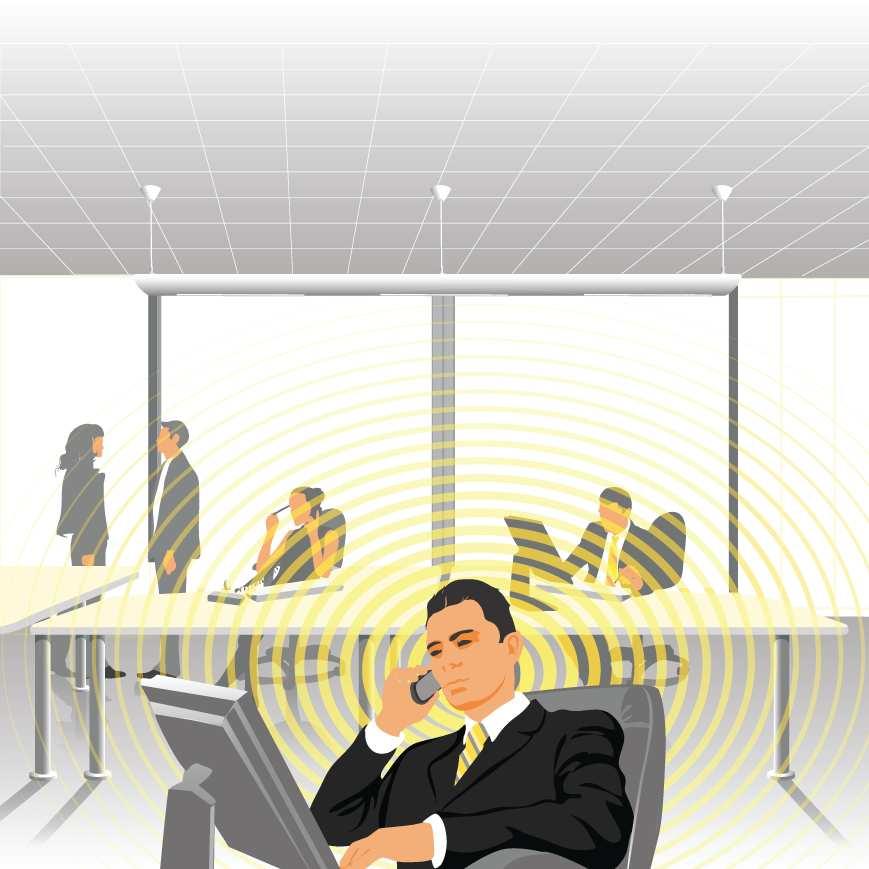

31 Upplevelser av ljud Ljudutbredning Tal vid 2 m avstånd Tal vid 4 m avstånd Tal vid 8 m avstånd

32 Upplevelser av ljud Taluppfattbarhet Otydligt Tydligt

33 Upplevelser av ljud Klangfullhet Lång klang Kort klang

34 Människors ljudönskemål Hur är ljudmiljön i skolor, kontor och sjukhus? Vilka önskemål har människorna?

36 Ljuddesign i öppna kontor öka välbefinnande och produktivitet i en arbetsmiljö anpassa verksamheter så att ljud som uppstår hörs mer eller mindre för vissa användare

37 ..att bidra till att skapa behagliga och effektiva kontorsmiljöer Är ljudmiljön viktig?

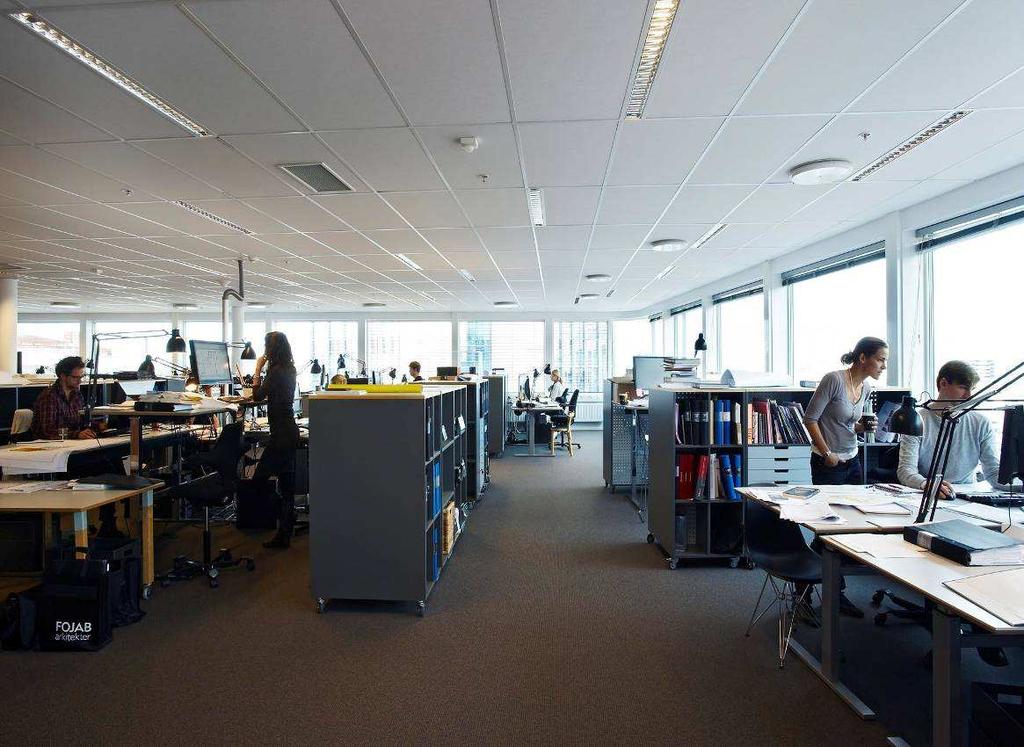

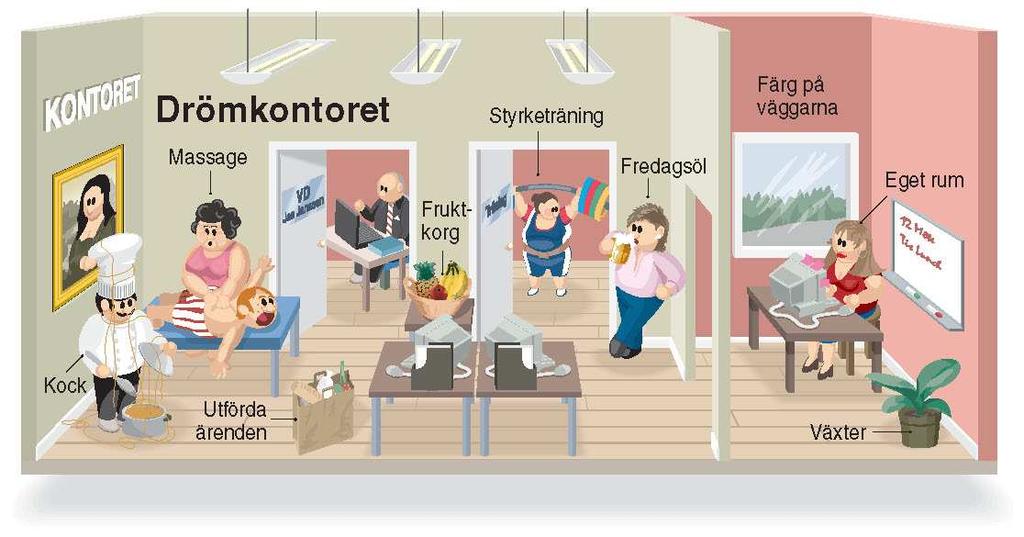

38 Hur vill vi ha det på kontoret?

39 Hur vill vi inte ha det?

40 Varför kontor? -Behövs kontor? -Personliga mötet

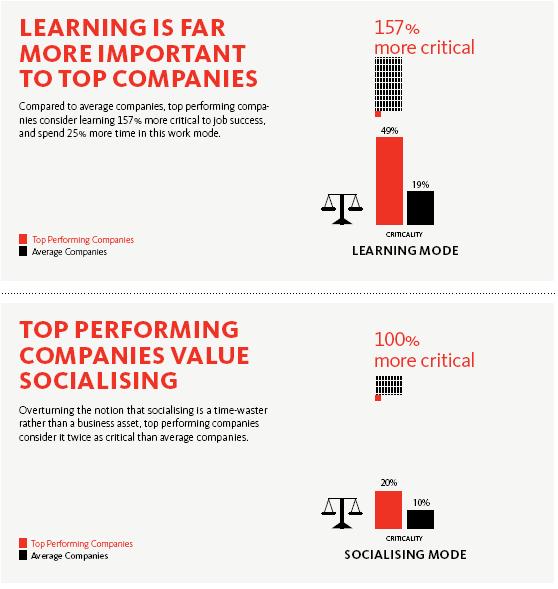

41 Research: Gensler Workplace Survey (uk)

42 Research: Brother Brother Technologies 1,800 UK home and office workers 58% : 5-20 st avbrott per dag på kontoret 17% : 20++ avbrott dagligen 67% : känner att de är 75 % mer produktiva om de arbetar hemifrån 63% : säger nej till högre lön till förmån för flexibilitet i var man utför arbetet

43 Avbrott = tappar fokus och tid -Kalibrera och strukturera tankar -Lång tid att komma tillbaka -Stress

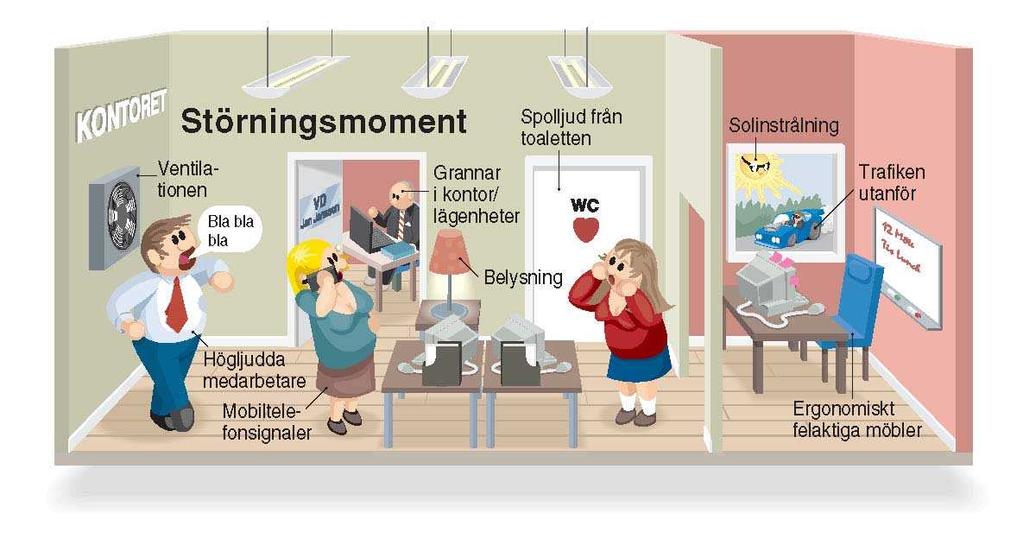

44 Kontorets ljudmiljö Arbetet i kontoret- aktiviteten Kontorsmaskiner Fasta installationer Ljud utifrån

45 Ljud i kontor Önskat ljud - information Oönskat - buller ljud Lyssnaren avgör

46 Research: Berkeley Hitta felstavning % % Hitta logiska misstag dba dba 35 dba dba

47 Hur störda blir vi? Annoyance 40 db 50 db 59 Perceived annoyance - on a 100 mm scale N Proof reading/ noise S Proof rea ding/ speech Läsförståelse > Tal stör mer än buller > Vi blir mer störda desto högre ljudnivåer Gra mma tica l rea soning/ noise N Gra mma tica l rea soning/ speech S Gramatiska resonemang 12 Post sorting/ noise N = buller S = tal Post sorting/ speech Kjellberg, Anders, Landström, Ulf, Noise in office: scientific basis, 1994, Nat. Inst. of Occup. Health, Sweden

49 Kontorets ljudmiljö - Hur påverkas vi av ljud Psykiskt Fysiskt Produktiviteten

50 Öppen planlösning Enkla att förändra Yteffektiva Bra kommunikation Snabb inlärning Öppenhet Koncentration?

51 Vad gör vi på ett kontor? -Pratar med människor -Administration - Möten - Läser dokument - Skriver rapporter - Tänker

52 Vilka behov har vi? Kommunikation -Pratar med människor -Administration - Möten Koncentration - Läser dokument - Skriver rapporter - Tänker

53 Vad tycker du om ljud i öppna kontor? Kryssa i en ruta Alla ljud är bra Alla ljud stör

54 Vad tycker du om ljud i öppna kontor? Vilket ljud uppskattar du mest Vilket ljud stör mest....

55 27% Resultat 63% Röster? 20% 10% 10% Alla ljud är bra Alla ljud stör

56 Resultat?? Röster - nära mej Röster 4-5 m - långt ifrån > 10 m 20% - Röster i min närhet v ger mej information Lång ljudutbredning v är utmaningen Alla ljud är bra Alla ljud stör

57 Dagens krav efterklangstid Ljudklass C enligt SS ,4 sek i öppna kontor i ett diffust ljudfält

58 Parametrar för Öppna kontor - ISO Byggnad och inredning tillsammans - Dl f - Hur högt ljudet hörs i rummet - Dl 2 -Ljudnivå och avstånd - Range of Distraction - Range of Privacy - Bakgrundsljudnivå

59 - Undertak - Skärmar - Hårda väggar - Mattan Materialens egenskaper -Påverkar ljudets utbredning

60 Ljudutbredning: Undertak - Skärmar Hur påverkar detta arbetsmiljön? Hårda tak Hur långt hörs rösten? Hårda skärmar Absorberande tak Absorberande skärmar? Minskad ljudutbredning

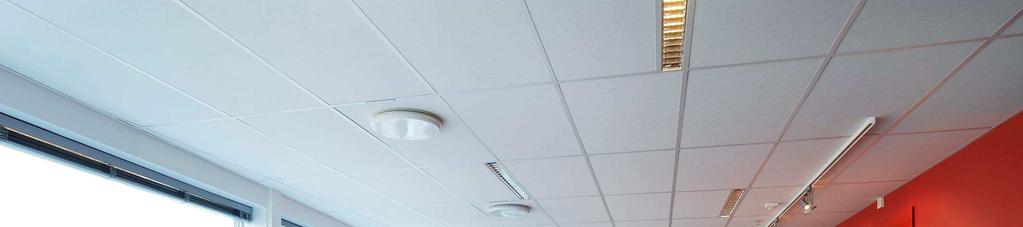

61 Undertak- AC värde Stor ljudnivåsänkning = Högt AC

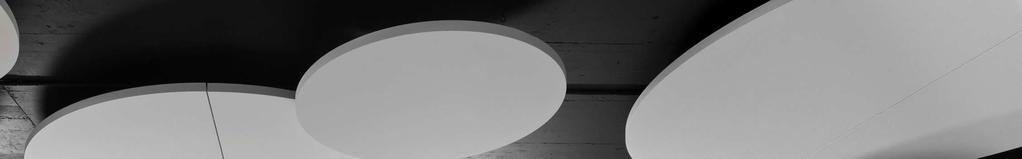

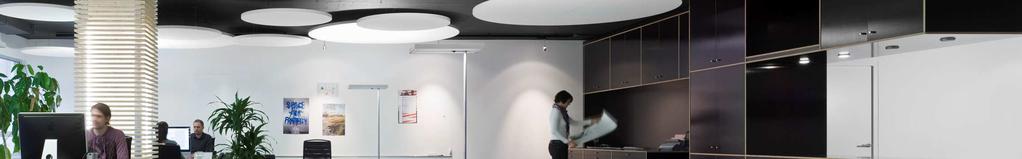

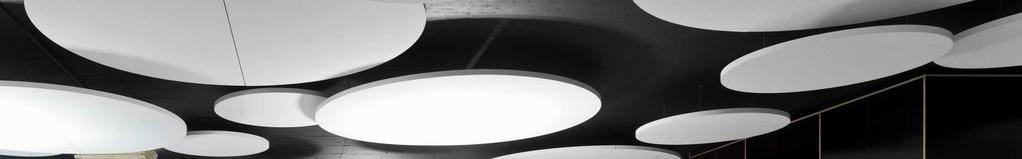

62 Absorberande öar- ökar AC

63 Skärmar: Två viktiga egenskaper Insatsdämpning? Ljudnivåsänkning ISO db Ljudabsorption Absorptionsförmåga ISO 354 m 2 Sabine

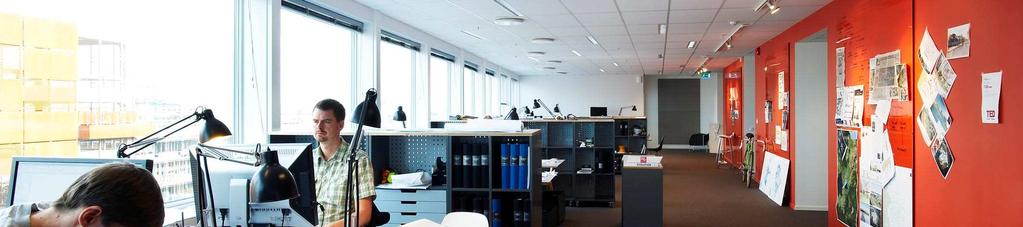

64 Hårda väggar sprider ljudet längre!

65 Slå sönder ljudet!

66 Träd slår sönder ljudet

67 Mattans egenskaper α p 1,0 klass A abs 0,8 0,6 0,4 0, Mjuk matta 10mm Fönsterglas Parkett Tegelvägg

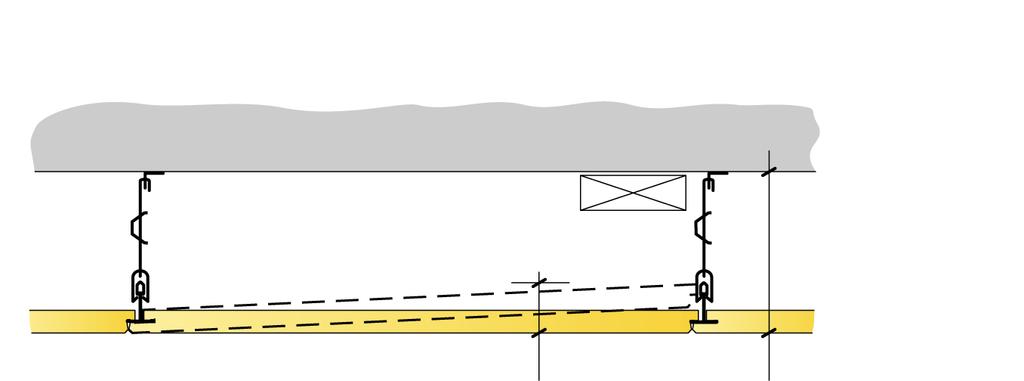

68 Fyra faktorer Materialet Ytan Tjockleken Total konstruktionshöjd (t.k.h.)

69 - Chefen Vad mer påverkar utbredningen

70 Vad mer påverkar utbredningen - Chefen - Akustiskt rätt placerade grupper

71 Akustiskt rätt placerade grupper

72 Vad mer påverkar utbredningen - Chefen - Akustiskt rätt placerade grupper - Akustiskt beteende

73 Akustiskt beteende

74 Vad mer påverkar utbredningen - Chefen - Akustiskt rätt placerade grupper - Akustiskt beteende - Tysta rum mobila arbetssätt ett måste

75 Tysta rum Koncentration kräver 35dB

76 Ljudisolering < 35 db Varför 35 db Subjektiv upplevelse Normalt samtal uppfattas. Effekt Man blir störd 35 db 44 db 48 db 52 db Normalt samtal kan höras. Högröstat samtal uppfattas. Koncentration Normalt samtal hörs ej. Sekretess Högröstat samtal kan höras. Skrik uppfattas. Högröstat samtal hörs ej. Skrik kan höras. Avlyssning med öra mot vägg möjlig. Avlyssning med öra mot vägg ej möjlig.

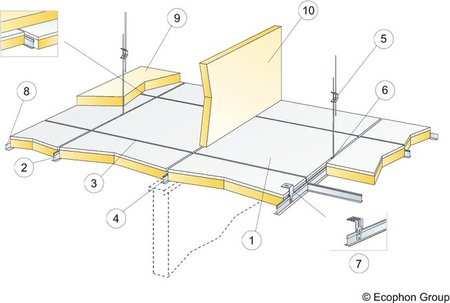

77 Flexibilitet med kombitak Vägt reduktionstal för taket D n,f,w = 40 db Vägt reduktionstal för väggen R w = 40 db Vad blir resultatet i byggnaden? Vad blir FÄLTVÄRDET (R w)?

78 Laboratorievärde för väggen 90 db 40 db 50 db R w =40 db

79 Laboratorievärde för taket 40 db 90 db 50 db D n,f,w =40 db

80 Tak och vägg tillsammans 40 db 90 db + 50 db 50 db 53 db 40 db

81 Tak och vägg tillsammans 40 db 90 db Hur mycket har fastnat? 53 db 37 db 40 db Ljudisoleringen blir 3 db sämre

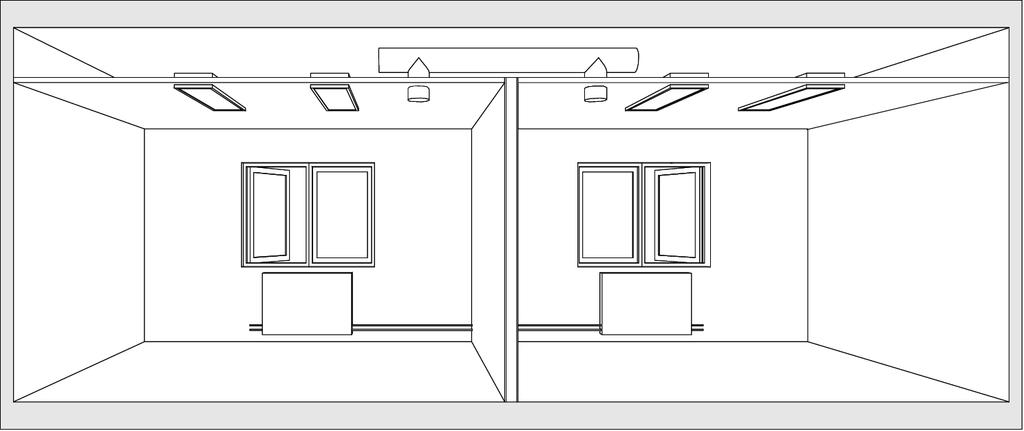

82 Fältförluster c a b b d c a + b + c + d = x db A K U S T I K E R

83 Praktiska exempel

84 Vad krävs för att nå 35 db i fält? Lab.värdet på taket D n,f,w.. Lab.värdet på väggen R w.. > 40 db ska vara minst 5 db högre än fältvärdet > 40 db

85 Akustiska möjligheter ca 5-15 db Kommunikation ca db R w >35 db Koncentration R w >44 db Sekretess

86 Öppna kontor- sammanfattning - Chefen-infomera - Akustiskt rätt placerade grupper - Kontrollera ljudets utbredning -Undertakets egenskaper -Skärmars egenskaper -Väggabsorbenter- bokhyllor- gardiner - Akustiskt beteende - Tysta rum- mobilt arbetssätt, rätt antal, synliga

87 Personlig kontroll Kommunikation Kontoret måste erbjuda båda Koncentration
