4 Grap Markteknisk undersökningsrapport, MUR Geoteknisk utredning Pylonen, Nacka kommun Geosigma AB Stockholm

5 Geoteknisk utredning Pylonen, Nacka kommun MUR SYSTEM FÖR KVALITETSLEDNING Uppdragsledare Uppdragsnr Grap nr Antal sidor Helena Thulé Beställare Beställares referens Antal bilagor Nacka kommun Björn-Emil Jonsson 1 Rapporttitel Markteknisk undersökningsrapport, MUR Geoteknisk utredning Pylonen, Nacka kommun Författad av Sebastian Agerberg Granskad av Frank Willer GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Postadress Box 894, Uppsala Besöksadress S:t Persgatan 6, Uppsala Teknik & Innovation Seminariegatan Uppsala Göteborg Stora Badhusgatan Göteborg Stockholm Sankt Eriksgatan Stockholm Innehåll 1 Inledning Syfte Underlag för undersökningen Områdesbeskrivning Styrande dokument Geoteknisk fältundersökning Positionering Laboratorieundersökningar Hydrogeologisk undersökning... 5 Bilaga Laboratorierapport 1 Nr Ritning (skala) Plan (1:400) Sektion: A-A, B-B, C-C (H:1:100, L:1:100) Sektion: D-D, E-E (H:1:100, L:1:100) Nr 301G G G1103 Sidan 2 (5)

6 Geoteknisk utredning Pylonen, Nacka kommun MUR 1 Inledning Geosigma AB har på uppdrag av Nacka kommun genomfört en geoteknisk undersökning inom området Pylonen inför upprättandet av ny detaljplan, se figur 1. Området planeras att exploateras med flerbostadshus. PYLONEN Figur 1. Lokalisering av undersökningsområdet Pylonen (markerad med rött) i norra Orminge (VISS, 2018). 2 Syfte Syftet med undersökningen var att utreda om det aktuella området är lämplig för den planerade markanvändningen med avseende på rådande geotekniska förutsättningar. Undersökningen har inriktats på att fastställa jordlagerföljden, jordlagrens geotekniska egenskaper med avseende på hållfasthet och utreda grundvattenförhållanden inom området. 3 Underlag för undersökningen Underlagsmaterial: Grundkarta. Situationsplan med förslag på bebyggelse. Information om ledningar i marken från Ledningskollen. SGU:s jordartskarta. Sidan 3 (5)

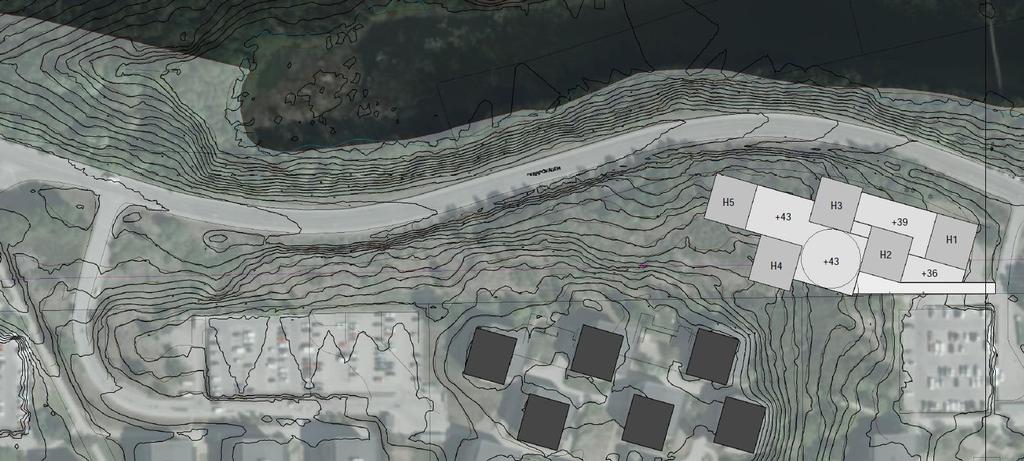

7 Geoteknisk utredning Pylonen, Nacka kommun 4 Områdesbeskrivning MUR Undersökningsområdet utgörs idag av ytligt berg och en befintlig hundrastgård i östra delen av området. Området avgränsas i norr, öst och väst av Skarpövägen. I syd avgränsas området av två parkeringsytor, flera bostadshuskvarter och skogsmark. Området är kuperat och marknivån varierar mellan ca +35,5 och +55. Intill området korsar Vattenfalls och Boo Energis luftburna ledningar. Området planeras att delvis bebyggas med flervåningshus, se figur 2. Figur 2. Inom området planeras byggnation av flerbostadshuskvarter på sikt. I figuren redovisas preliminär utformning av husen. 5 Styrande dokument De styrande dokumenten för planering- och redovisningsskedet och fältundersökningar redovisas i nedanstående tabeller. Tabell 5-1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SGF Rapport 1:2013, samt EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 5-2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Jord/berg-sondering SGF Rapport 4:2012 Provtagning SS - EN ISO Grundvattenmätningar CEN ISO/TS Sidan 4 (5)

8 Geoteknisk utredning Pylonen, Nacka kommun 6 Geoteknisk fältundersökning MUR Undersökningspunkterna anpassades efter ledningar inom området med hjälp av ledningskollen. De geotekniska fältundersökningarna har utförts med borrbandvagn GM75 av anvarig fältgeotekniker Daniel Belin, Danmag AB. Grävningen utfördes med grävmaskin från Bellmans åkeri & entreprenad. Fältundersökningarna utfördes den 29/ och omfattande: 7 st. JB2-sonderingar 1 st. skruvprovtagning Undersökningarna fördelades i 7 punkter inom undersökningsområdet. Punkternas lägen i plan redovisas på ritning 301G1101. Resultaten redovisas i sektion på ritningarna 301G Berg i dagen karterades av handläggande geotekniker Sebastian Agerberg, Geosigma AB, den 4/ Resultat redovisas på planritning 301G Positionering Undersökningspunkterna är utsatta och inmätta i koordinatsystem SWEREF och höjdsystem RH2000. Inmätnings ansvarig var Daniel Belin, Danmag AB. 7 Laboratorieundersökningar Laboratorieundersökningar utförda av MRM Geolab Stockholm. För resultat se bilaga 1. 8 Hydrogeologisk undersökning Den hydrogeologiska undersökningen omfattade ett installerade grundvattenrör, för läge i plan se ritning 301G1101. Mätning gjordes den 8/ Tabell 7-3 Grundvattenobservationer i installerat grundvattenrör (RH2000) Grundvattenrör Markytans nivå Avläsningsdatum Djup till grundvattenyta Grundvattennivå 18GS , ,40 m +32,88 Sidan 5 (5)

9 Bilaga 1 Markteknisk undersökningsrapport, MUR Geoteknisk utredning Pylonen, Nacka kommun Laboratorierapport

10 Uppdragsgivare: Ansvarig Geotekniker: Objekt: : 0 Reg.nummer Sektion / Borrhål Nivå m Tavastgatan 34, STOCKHOLM Tel Geosigma AB, Stockholm Sebastian Agerberg Polygonen Okulär klassificering Förkortning (enl. SGF ) Vatten- kvot 1, % Rapport S Prov inkom: Provt.datum: Unders. datum: Rapport utfärdad: Skrymdensitet 3 Fyllning: Brunt humushaltigt 18GS101 0,0-1,0 sandigt siltigt GRUS med växtdelar Mg[husasiGr pr] Skr 5B/4 0,00 delvis krossat material 0 1,0-2,3 Fyllning: Brun humushaltig sandig Mg[husasiCl pr] Skr 5B/4 0,00 siltig LERA med trärester 0 2,3-3,0 Gråbrun sandig lerig SILTMORÄN saclsiti Skr 5A/4 0,00 0 0,0 0,0 0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,0 0,00 0,00 # 0,0 0,0 0,0 0 0,0 0,0 0,00 0,00 Provtagare Konflytgräns 2, % t/m 3 Glödgningsför- lust 4, % Mtrl typ / tjälf. klass 5 Anmärkning 0,0 0,0 0,0 0 0,0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,0 0,00 0,00 0 0,0 0,0 0,0 0,0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,00 0,00 0 0,0 0,0 0 0,0 0,0 0,00 0,00 0 0,0 0,0 0,0 0,0 0,00 0,00 Undersökningen utförd av: Per Carlsson Enligt standard: 1 CEN/ISO-TS : f.d. SS SS-EN ISO : SS AMA Anläggning 17 Provningsansvarig: Sida 1 av 1

11 Grap Geoteknik PM Geoteknisk utlåtande Amperen, Nacka kommun Geosigma AB Stockholm

12 Geoteknisk utredning Amperen Teknisk PM Geoteknik SYSTEM FÖR KVALITETSLEDNING Uppdragsledare Uppdragsnr Grap nr Antal sidor Helena Thulé Beställare Beställares referens Antal bilagor Nacka kommun Björn-Emil Jonsson - Rapporttitel Tekniskt PM Geoteknik Geoteknisk utlåtande Amperen Författad av Sebastian Agerberg, Josefine Johansson Granskad av Frank Willer GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Postadress Box 894, Uppsala Besöksadress S:t Persgatan 6, Uppsala Teknik & Innovation Seminariegatan Uppsala Göteborg Stora Badhusgatan Göteborg Stockholm Sankt Eriksgatan Stockholm Innehåll 1 Inledning och syfte Styrande dokument Utförda undersökningar Geotekniska förhållanden Hydrogeologiska förhållanden Stabilitet & Sättningar Rekommendationer och slutsatser Kompletterande utredning... 5 Sidan 2 (5)

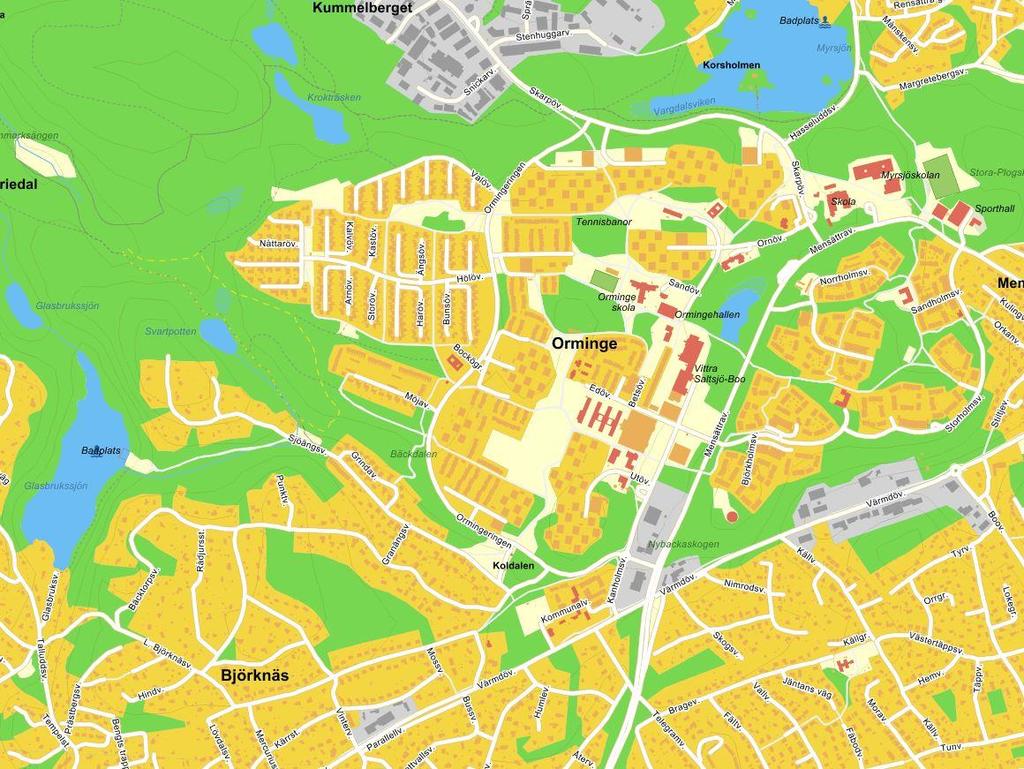

13 Geoteknisk utredning Amperen 1 Inledning och syfte Teknisk PM Geoteknik Geosigma AB har på uppdrag av Nacka kommun genomfört en geoteknisk undersökning inom området Amperen inför upprättandet av ny detaljplan, se figur 1. Området planeras exploateras med bostadshus med upp till tre våningar. AMPEREN Figur 1. Lokalisering av undersökningsområdet Amperen (markerad med rött) i norra Orminge (ENIRO, 2018). Syftet med undersökningen var att utreda om det aktuella området är lämpligt för den planerade markanvändningen med avseende på rådande geotekniska förutsättningar. Undersökningen har inriktats på att fastställa jordlagerföljden, jordlagrens geotekniska egenskaper med avseende på hållfasthet och utreda grundvattenförhållanden inom området. 2 Styrande dokument De styrande dokumenten för arbetet med de geotekniska undersökningarna är: IEG Rapport 2:2008, Rev 2, Tillämpningsdokument Grunder. TK Geo 13, Trafikverkets tekniska krav för geokonstruktioner AMA Anläggning 17 Sidan 3 (5)

14 Geoteknisk utredning Amperen 3 Utförda undersökningar Teknisk PM Geoteknik Området har karterats med avseende på berg och jordförekomst av geolog Josefine Johansson 16/ Geotekniska förhållanden Aktuellt område är beläget söder om Möjavägen och väster om Ormingeringen i Orminge, Nacka kommun. Markytan i området varierar mellan ca +42 och +55 och sluttar ned mot sydost. I huvudsak utgörs området av berg i dagen och en kraftgata går genom området ifrån väst ned mot öst, se Figur 2. Området är kuperat. I utkanterna av kraftgatan, där området gränsar mot en GC-väg i norr och bostäder i söder, förekommer buskage och träd som växer i tunn friktionsjord ovan berg, se Figur 3. Inga större områden med sammanhängande jordtäcken har noterats. Figur 2 (t.v) Kraftledning och berg i dagen. Figur 3 (t.h) Träd som bedöms växa på tunt lager jord på berg. 5 Hydrogeologiska förhållanden Då aktuellt område i huvudsak utgörs av berg har inget grundvattenrör installerats. Området ligger på en höjd. Tecken på stående vatten i kontakt med underliggande grundvattenmagasin har inte observerats vid platsbesök. Sänkor i berget bedöms kunna ha stående vatten tillfälligt i täta skålar. Utifrån områdets topografiska läge och karaktär bedöms således att schaktarbeten ned till 3 meter under markytan bör kunna utföras utan att hamna under grundvattenytan. Sidan 4 (5)

15 Geoteknisk utredning Amperen 6 Stabilitet & Sättningar Teknisk PM Geoteknik Det bedöms inte förekomma risk för sten eller blocknedfall. Inga sättningsbenägna jordar har noterats i området. 7 Rekommendationer och slutsatser Grundläggning Grundläggning kommer i området uteslutande ske på berg. Antingen på platta ovan packad sprängbotten, krossmaterial eller på plintar på berg. Efter bergbesiktning utfört av en bergtekniskt sakkunnig kan bergpåkänningen eventuellt medges till över 2 MPa. Schaktning Vid bergschakt ska samråd ske med bergtekniskt sakkunnig. Byggnader rekommenderas att grundläggas på berg. VA-schakter kan behöva utföras med tätskärmar av bentonit för att undvika att de fylls med tillrinnande ytvatten. 8 Kompletterande utredning Kompletterande utredningar kan behövas för att besvara specifika frågor när ett färdigt konstruktionsförslag finns. Alla arbeten skall bedrivas med sådan försiktighet att eventuella ledningar och kablar samt närliggande byggnader och anläggningar inte skadas. Riskanalys för vibrationsalstrande arbete, ex. sprängning och packning ska tas fram. Sidan 5 (5)

16 Grap Tekniskt PM Geoteknik Geoteknisk utredning Pylonen, Nacka kommun Geosigma AB Stockholm

17 Geoteknisk utredning Pylonen Teknisk PM Geoteknik SYSTEM FÖR KVALITETSLEDNING Uppdragsledare Uppdragsnr Grap nr Antal sidor Helena Thulé Beställare Beställares referens Antal bilagor Nacka kommun Björn-Emil Jonsson - Rapporttitel Tekniskt PM Geoteknik Geoteknisk utredning Pylonen Författad av Sebastian Agerberg, Josefine Johansson Granskad av Frank Willer GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Uppsala Postadress Box 894, Uppsala Besöksadress S:t Persgatan 6, Uppsala Teknik & Innovation Seminariegatan Uppsala Göteborg Stora Badhusgatan Göteborg Stockholm Sankt Eriksgatan Stockholm Innehåll 1 Inledning och syfte Underlag Styrande dokument Geotekniska förhållanden Kartering av berg Hydrogeologiska förhållanden Stabilitet Sättningar Grundläggning förutsättningar Slutsatser Kompletterande utredning... 5 Sidan 2 (5)

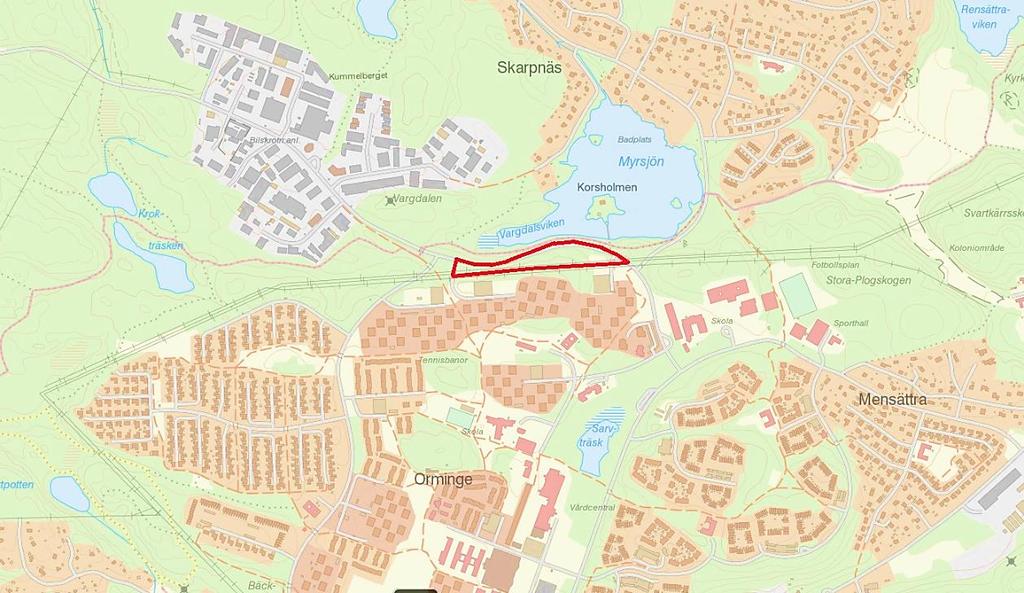

18 Geoteknisk utredning Pylonen 1 Inledning och syfte Teknisk PM Geoteknik Geosigma AB har på uppdrag av Nacka kommun genomfört en geoteknisk undersökning inom området Pylonen inför upprättandet av ny detaljplan, se figur 1. Området planeras exploateras med flerbostadshus. PYLONEN Figur 1. Lokalisering av undersökningsområdet Pylonen (markerad med rött) i norra Orminge (VISS, 2018). Syftet med undersökningen var att utreda om det aktuella området är lämpligt för den planerade markanvändningen med avseende på rådande geotekniska förutsättningar. Undersökningen har inriktats på att fastställa jordlagerföljden, jordlagrens geotekniska egenskaper med avseende på hållfasthet och utreda grundvattenförhållanden inom området. 2 Underlag Markteknisk undersökningsrapport, MUR rapportnummer 18246, daterad Styrande dokument De styrande dokumenten för arbetet med de geotekniska undersökningarna är: IEG Rapport 2:2008, Rev 2, Tillämpningsdokument Grunder. TK Geo 13, Trafikverkets tekniska krav för geokonstruktioner AMA Anläggning 17 4 Geotekniska förhållanden Markytan i området varierar mellan +35 och +55 och sluttar mot norr och öster. Sidan 3 (5)

19 Geoteknisk utredning Pylonen Teknisk PM Geoteknik Generellt består området av kuperat berg i dagen med mindre fickor med tunna lager friktionsjord. I norr där området gränsar mot Skarpövägen sträcker sig en ca 2-4 meter hög bergschakt mot vägen. Ett större sammanhängande jordtäcke finns i östra delen av området. Jordlagerföljden där utgörs från ytan av ca 1 meter fyllnadsmaterial bestående av sandig siltig grus ovan sandig morän. Djup till berg varierar mellan 0,5 och 3,5 meter. Bergöverytan bedöms slutta mot nordöst och nivå ligger mellan ca +33,18 och +36,57. Block bedöms kunna förkomma i både fyllning och friktionsjord. 5 Kartering av berg I den östra delen av området finns en mindre hundrastgård där det finns jord. Utöver ovan nämnd yta utgörs aktuellt undersökningsområde till huvudsak av berg i dagen som sluttar ned mot norr. 6 Hydrogeologiska förhållanden Utifrån uppmätta grundvattennivåer från det installerade grundvattenröret kan en dimensionerande grundvattennivå antas till +35 inom östra delen av området. Långtidsmätningar pågår och den dimensionerande grundvattennivån kommer revideras efter resultat är analyserat. 7 Stabilitet Risk finns för sten och blocknedfall eller mindre jordras vid branta bergsslänter. Åtgärder i form av exempelvis stödmurar eller bultning av berg kan komma att krävas. 8 Sättningar Inga sättningsbenägna jordar har noterats i området. 9 Grundläggning förutsättningar Grundläggning rekommenderas ske på berg. Antingen på platta ovan packad sprängbotten eller krossmaterial eller på plintar på berg. Efter bergbesiktning utfört av en bergtekniskt sakkunnig kan bergpåkänningen eventuellt medges till över 2 MPa. Grundvattnet i östra delen av området bedöms ligga ca 2 meter under befintlig markyta. Vid grundläggning under grundvattenytan krävs en tät grundkonstruktion. Ledningar och hårdgjorda ytor kan anläggas utan särskilda restriktioner med hänsyn till förkommande jordarter. Kompletterande utredningar kan behövas för att besvara specifika grundläggningsfrågor när ett färdigt konstruktionsförslag finns. Sidan 4 (5)

20 Geoteknisk utredning Pylonen Schaktning Teknisk PM Geoteknik Schakt i torrskorpa och friktionsjord kan utföras med en släntlutning 1:1,5 ner till 2 m djup under befintlig markyta. Schaktslänter ska skyddas mot erosion. Vid bergschakt ska samråd ske med bergtekniskt sakkunnig. 10 Slutsatser Byggnader rekommenderas att grundläggas på berg. Berget bör klassas av bergtekniskt sakkunnig för att öka tillåten markpåkänning. Grundvattnet i östra delen av området bedöms ligga ca 2 meter under befintlig markyta. En Dimensionerade grundvattennivå kan ges efter att långtidsmätningarna av grundvattnet utretts. Inom området förekommer branta bergsslänter där det kan förekomma risk för blocknedfall eller mindre jordras. 11 Kompletterande utredning Kompletterande utredningar kan behövas för att besvara specifika frågor när ett färdigt konstruktionsförslag finns. Alla arbeten skall bedrivas med sådan försiktighet att eventuella ledningar och kablar samt närliggande byggnader och anläggningar inte skadas. Riskanalys för vibrationsalstrande arbete, ex. pålning och packning ska tas fram. Sidan 5 (5)
