Bruksanvisning för LCD-skärm. I2272PWHUT/I2472PWHUT ((LED-bakgrundsbelysning)

Transkript

1 Bruksanvisning för LCD-skärm I2272PWHUT/I2472PWHUT ((LED-bakgrundsbelysning)

2 Säkerhet... 4 Nationella konventioner... 4 Ström... 5 Installation... 6 Rengöring... 7 Övrigt... 8 Installation... 9 Paketets innehåll... 9 Montera stativ Justera visningsvinkeln Ansluta bildskärmen Multi-Touch-skärm Väggmontering Inställning Inställning av optimal upplösning Windows Vista Windows XP Windows ME/ Windows Windows Snabbtangenter Använda "MHL (Mobile High-Definition Link/mobil högdefinitionslänk)" Bildskärmsinställning Luminans Bildinställning Färginställning Bildförbättring Bildskärmsinställning Extra Exit (Avsluta) LED-indikation Drivrutin Bildskärmsdrivrutin Windows Windows ME Windows XP Windows Vista Windows Windows i-menu e-saver Screen Felsökning Specifikationer Allmänna specifikationer Förinställda visningslägen

3 Stifttilldelningar Plug and Play Bestämmelser FCC-meddelande WEEE-deklaration WEEE-deklaration för Indien Service Garantibevis för Europa Garantideklaration för Mellanöstern och Afrika (MEA) AOC International (Europe) B.V Garantivillkor för Nord- och Sydamerika (exklusive Brasilien)

4 Säkerhet Nationella konventioner Följande underavsnitt beskriver de vedertagna benämningar som används i detta dokument. Anmärkningar, försiktighetsåtgärder och varningar I denna bruksanvisning kan textavsnitt åtföljas av en ikon och tryckt i fet eller kursiv stil. Dessa textavsnitt är anmärkningar, försiktighetsåtgärder och varningar enligt följande: OBS! OBS! indikerar viktig information som hjälper dig att använda systemet på ett bättre sätt. FÖRSIKTIGT: FÖRSIKTIGT indikerar antingen potentiell skada på maskinvara eller dataförlust och beskriver hur du undviker problemet. VARNING: VARNING indikerar risk för kroppsskada och beskriver hur du undviker problemet. En del varningar kan visas i andra format och kanske inte åtföljs av en ikon. I sådana fall visas varningen på grund av nationella föreskrifter. 4

5 Ström Skärmen ska bara användas från den typ av strömkälla som anges på etiketten. Är du osäker på vilken typ av ström du har i hemmet, kontakta en lokal försäljare eller elleverantör. Skärmen är utrustad med en jordad trestiftskontakt, en kontakt med ett tredje (jordat) stift. Kontakten passar bara i jordade vägguttag som en säkerhetsfunktion. Om uttaget inte kan ta en kontakt med tre ledningar, måste en elektriker installera ett passande uttag, eller använd en adapter för att jorda produkter riktigt. Motarbeta inte syftet med den jordade kontakten. Dra ut kontakten vid åskväder eller när den inte ska användas under en längre tid. Det skyddar skärmen från skador under spänningssprång. Överbelasta inte eluttagslister och förlängningssladdar. Överbelastning kan resultera i brand eller elektriska stötar. För att säkerställa tillfredställande funktion, ska skärmen bara användas med UL-listade datorer som har korrekt konfigurerade mottagare som är markerade mellan 19V, 3,42A Eluttaget ska installeras intill utrustningen och vara lättåtkomligt. Endast för användning med medföljande strömadapter (uteffekt 19Vdc) som har UL-, CSA-listad licens (Endast för skärmar med strömadapter). Tillverkare: 1) TPV ELECTRONICS(FUJIAN) CO., LTD model: ADPC1965 2) SHENZHEN HONOR ELECTRONICS CO., LTD. / model: ADS-65LSI G 5

6 Installation Placera inte bildskärmen på instabila vagnar, stativ, fästen eller bord. Faller bildskärmen kan den skada en person och orsaka allvarlig skada på produkten. Använd endast vagnar, stativ, fästen eller bord som rekommenderas av tillverkaren eller säljs tillsammans med denna produkt. Följ tillverkarens anvisningar vid installation och använd monteringstillbehör som rekommenderas av tillverkaren. Står produkten på en vagn ska dessa flyttas försiktigt. För aldrig in föremål i spåret i bildskärmens hölje. Det kan skada kretsarna och orsaka brand eller elektriska stötar. Spill aldrig vätska på bildskärmen. Placera aldrig produktens framsida på golvet. Om skärmen monteras på en vägg eller hylla, använd en monteringssats som godkänts av tillverkaren och följ anvisningarna på satsen. Lämna plats runt bildskärmen enligt nedan. Annars är ventilationen otillräcklig och överhettning kan därför orsaka brand eller skada på bildskärmen. Nedan visas det rekommenderade ventilationsområdet runt bildskärmen när den installerats på vägg eller på stativet: Installation på väggen 30cm 10 cm 10 cm Lämna minst detta utrymme runt bildskärmen. 10 cm Installation med stativ 30 cm 10 cm 10 cm 10 cm Lämna minst detta utrymme runt bildskärmen. 6

7 Rengöring Rengör höljet regelbundet med en trasa. Använd ett milt rengöringsmedel på fläckar i stället för starka rengöringsmedel som fräter på produktens hölje. Var försiktig när du rengör så att inte rengöringsmedel kommer in i produkten. Rengöringstrasan får inte vara grov så att den repar skärmens yta. Dra ut elsladden innan produkten rengörs. 7

8 Övrigt Om produkten avger en stark lukt, ljud eller rök, ta OMEDELBART ut nätkabeln ur vägguttaget och kontakta ett servicecenter. Kontrollera att ventilationsöppningarna inte blockeras av ett bord eller en gardin. Utsätt inte LCD-skärmen för kraftiga vibrationer eller slag under drift. Slå inte på och tappa inte bildskärmen under drift eller transport. För visning med glansig infattning ska användaren överväga hur displayen placeras, eftersom infattningen kan orsaka störande reflektioner från omgivande belysning och ljusa ytor. 8

9 Installation Paketets innehåll Bildskärm CD-bruksanvining Adapter MHL-kabel Elkabel Analog kabel HDMI-kabel USB-kabel Ljudkabel Inte alla signalkablar (Analoga, ljud-, MHL och HDMI-kablar) medföljer i alla länder och regioner. Kontrollera med den lokala försäljaren eller AOC:s avdelningskontor för bekräftelse. 9

10 Montera stativ Montera eller ta bort stativet enligt stegen nedan. Installation Ta bort: 10

11 Justera visningsvinkeln För bästa bild rekommenderar vi att du tittar på hela bildskärmen rakt framifrån och sedan justerar skärmens vinkel efter egen smak. Håll stativet så att bildskärmen inte välter när du ändrar vinkeln. Det går att justera bildskärmens vinkel från 15 to 57. OBS! Justera inte betraktningsvinkeln över 57 grader eftersom det kan innebära skada. OBS! Rör inte vid LCD-skärmen när du ändrar vinkeln. Den kan skadas eller brytas. Placera inte din hand nära hålutrymmet mellan skärmen och basen för att undvika skador vid justering av betraktningsvinkeln. 11

12 Ansluta bildskärmen Kabelanslutningar på bildskärmens och datorns baksida: 1. Ström 2. Hörlur ut 3. Ljudingång 4. Analog (D-Sub 15-stifts VGA-kabel) 5. HDMI/MHL1 6. HDMI/MHL2 7. USB 2.0x2 8. USB 3.0+ snabbladdande 9. USB USB 3.0 till PC För att skydda utrustningen ska datorn och LCD-skärmen alltid stängas av före anslutningn. 1. Sätt i elkabeln i växelströmsuttaget på bildskärmens baksida. 2. Sätt en ände av D-Sub-kabeln med 15 stift på bildskärmens baksida och den andra änden i datorns D-Sub-port. 3. Anslut den ena änden av HDMI-kabeln till baksidan av bildskärmen och den andra änden i datorns HDMI-port. 4. Anslut den ena änden av MHL-kabeln till baksidan av bildskärmen och den andra änden i datorns MHL-port. 5. Anslut ljudkabeln till ljudingången på bildskärmens baksida. 6. Anslut den ena änden av USB 3.0-kabeln till baksidan av bildskärmen och den andra änden i datorns USB 3.0-port. 7. Sätt på bildskärmen och datorn. Om bildskärmen visar en bild, är installationen klar. Visas ingen bild, se felsökningen. 12

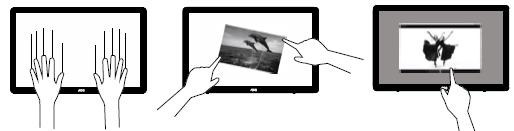

13 Multi-Touch-skärm Användare kan använda bildskärmens multi-touch-funktion i operativsystem som är högre än Windows 7 home premium. Innan bildskärmens Multi-touch-funktion kan användas så måste användaren ansluta grundläggande kablar (ström-, VGA- och USB-kabel). Användaren kan använda Multi-touch-funktionen fullt ut. För specifik användning, se följande ritningar. 13

14 Väggmontering Förbereda montering på en valfri väggmonteringsarm. Denna bildskärm kan fästas på en väggmonteringsarm som du köper separat. Slå ifrån strömmen innan du börjar. Följ dessa steg: 1. Vik ihop stativet 2. Följ tillverkarens instruktioner för att montera väggmonteringsarmen. 3. Placera väggmonteringsarmen på baksidan av bildskärmen. Rikta in hålen på armen med hålen på baksidan av bildskärmen. 4. Sätt in de fyra skruvarna i hålen och dra åt dem. 5. Anslut elkablarna igen. Se bruksanvisningen som kom med den valfria väggmonteringsarmen, för instruktioner om hur den ska fästas på väggen. 14

15 Inställning Inställning av optimal upplösning Windows Vista För Windows Vista: 1. Klicka på START. 2. Klicka på KONTROLLPANELEN. 3. Klicka på Utseende och anpassning. 4. Klicka på Anpassning. 15

16 5. Klicka på Bildskärmsinställningar. 6. Ställ in upplösningens SKJUTREGLAGE till en optimal förinställd upplösning. 16

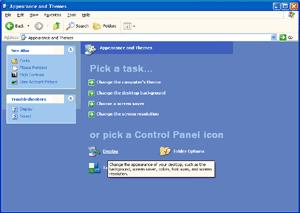

17 Windows XP För Windows XP: 1. Klicka på START. 2. Klicka på INSTÄLLNINGAR. 3. Klicka på KONTROLLPANELEN. 4. Klicka på Utseende och teman. 5. Dubbelklicka på BILDSKÄRM. 17

18 6. Klicka på INSTÄLLNINGAR. 7. Ställ in upplösningens SKJUTREGLAGE till en optimal förinställd upplösning. Windows ME/2000 För Windows ME/2000: 1. Klicka på START. 2. Klicka på INSTÄLLNINGAR. 3. Klicka på KONTROLLPANELEN. 4. Dubbelklicka på BILDSKÄRM. 5. Klicka på INSTÄLLNINGAR. 6. Ställ in upplösningens SKJUTREGLAGE till en optimal förinställd upplösning. 18

19 Windows 7 1. Starta Windows 7 2. Klicka på knappen "Start" och klicka därefter på "Kontrollpanel". 3. Klicka på "Bildskärm"-ikonen. 4. Klicka på "Ändra bildskärmsinställningar"-knappen. 19

20 5. Klicka på "Avancerade inställningar"-knappen. 6. Klicka på fliken "Bildskärm" och klicka därefter på knappen "Egenskaper". 7. Klicka på fliken "Drivrutin". 20

21 8. Öppna fönstret "Uppdatera drivrutin-allmän PnP-bildskärm" genom att klicka på "Uppdatera drivrutin..." och klicka därefter på knappen "Välj drivrutinsprogramvara som redan finns på datorn". 9. Välj "Låt mig välja från en lista över drivrutiner som finns på datorn". 10. Klicka på "Har disk"-knappen. Klicka på knappen "Bläddra" och navigera till följande katalog: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). 11. Välj filen "xxx.inf" och klicka därefter på knappen "Öppna". Klicka på "OK"-knappen. 21

22 12. Välj din bildskärmsmodell och klicka på knappen "Nästa". Filerna kopieras från CD:n till din hårddiskenhet. 13. Stäng alla fönster och ta bort CD:n. 14. Starta om systemet. Systemet väljer automatiskt den maximala uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. Windows 8 För Windows 8: 1. Högerklicka och klicka på Alla appar längst ner till höger på skärmen. 2. Ställ in "Visa efter" till "Kategori". 3. Klicka på Utseende och anpassning. 22

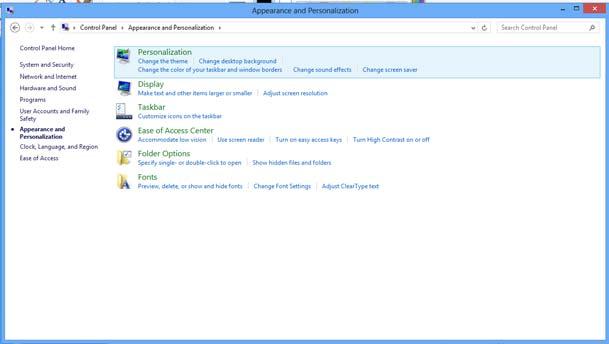

23 4. Klicka på BILDSKÄRM. 5. Ställ in upplösningens SKJUTREGLAGE till en optimal förinställd upplösning. 23

24 Snabbtangenter 1 Källa/Auto/Avsluta 2 Klar visning/< 3 Volume/> 4 Meny/Enter 5 Ström 24

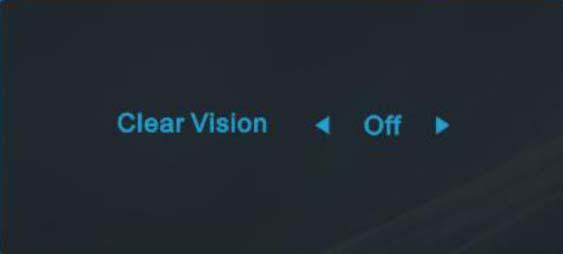

25 Klar visning 1. När ingen skärmmeny visas, tryck på "<"-knappen för att aktivera Klar visning. 2. Använd knapparna "<" eller ">" för att välja mellan inställningarna svag, medium, stark eller av. Standardinställningen är alltid "av". 3. Håll ner "<"-knappen i fem sekunder för att aktivera Klar visning demo, meddelandet "Klar visning demo: på" visas på skärmen i fem sekunder. Tryck på Menu- eller Exit-knappen, meddelandet försvinner. Håll ner "<"-knappen i fem sekunder igen, Klar vision demo stängs av. Klar visning-funktionen ger den bästa bildupplevelsen genom att konvertera suddiga bilder med låg upplösning till klara och levande bilder. Off (Av) Klar visning Weak (Svag) Medium (Medel) Justera Klar visning Strong (Stark) Klar visning demo på eller av Avaktivera eller aktivera Demo 25

26 Använda "MHL (Mobile High-Definition Link/mobil högdefinitionslänk)" 1. "MHL" (Mobile High-Definition Link/mobil högdefinitionslänk) Denna funktion låter dig njuta av videos och bilder (importerad från en ansluten mobil enhet som stöder MHL) på produktens skärm. För att använda MHL-funktionen behöver du en MHL-certifierad mobil enhet. Du kan kontrollera om din mobila enhet är MHL-certifierad på enhetens tillverkares webbsida. För att hitta en lista med MHL-certifierade enheter besök den officiella MHL webbsidan ( För att använda MHL-funktionen måste den senaste versionen av programmet vara installerat på den mobila enheten. På vissa mobila enheter kanske inte MHL-funktionen är tillgänglig beroende på enhetens prestanda eller funktionalitet. Eftersom displaystorleken hos produkten är större än den på mobila enheter kan bildkvaliteten vara försämrad. Denna produkt är officiellt MHL-certifierad. Om du upplever något problem när MHL-funktionen används kontakta tillverkaren av den mobila enheten. Bildkvaliteten kan försämras när innehåll (importerat från den mobila enheten) med låg upplösning visas på produkten. Använda "MHL" 1. Anslut mikro-usb-porten på den mobila enheten till [HDMI / MHL] porten på proudkten med MHL-kabeln. HDMI / MHL Micro USB MHL-kabel När MHL-kabeln används är [HDMI / MHL] de enda portar på denna monitor som stöder MHL-funktionen. Mobil enhet måste köpas separat. 2. Tryck på källknappen och växla till HDMI / MHL för att aktivera MHL-läge. 3. Efter ungefär 3 sekunder kommer MHL-skärmen att visas om MHL-läge är aktivt. Anmärkning : Den indikerade tiden "3 sek senare" kan variera beroende på den mobila enheten. När den mobila enheten inte är ansluten eller inte stöder MHL Om MHL-läge inte är aktiverat, kontrollera anslutningen för den mobila enheten. Om MHL-läge inte är aktiverat, kontrollera om den mobila enheten stöder MHL. Om MHL-läge inte är aktiverat även om den mobila enheten stöder MHL, uppdatera det fasta programmet på den mobila enheten till den senaste versionen. Om MHL-läget inte är aktiverat, även om den mobila enheten stöder MHL, kontrollera att den mobila enhetens MHL-port är en MHL-standardport. Annars krävs det en extra MHL-aktiverad adapter. 26

27 Bildskärmsinställning Grundläggande och enkel instruktion om kontrollknapparna. 1. Tryck på MENU-knappen för att aktivera OSD-fönstret. 2. Tryck på < eller > för att navigera igenom funktionerna. När önskad funktion har markerats, tryck på MENU-knappen för att aktivera. Tryck på < eller > för att navigera i undermenyn. När önskad funktion har markerats, tryck på MENU-knappen för att aktivera. 3. Tryck på < eller > för att ändra inställningarna för den valda funktionen. Tryck på AUTO för att avsluta. Om du vill justera någon annan funktion, upprepa steg Låsfunktion för bildskärmsinställning: För att låsa bildskärmsinställningen, håll MENU-knappen intryckt medan bildskärmen är avstängd och tryck därefter på strömbrytaren för att sätta på bildskärmen. För att låsa upp bildskärmsinställningen - håll MENU-knappen intryckt medan bildskärmen är avstängd och tryck därefter på strömbrytaren för att sätta på bildskärmen. OBS! 1. Om produktens skärmstorlek är 4:3 eller ingångssignalens upplösning är bred, är objektet "Bildfrekvens" inaktiverat. 2. En av funktionerna Klar visning, DPS, DCR, Färgförstärkning och Bildförbättring är aktiverad. De fyra övriga funktioner stängs därmed av. 27

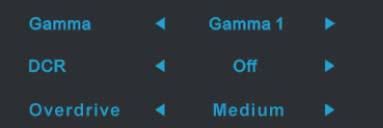

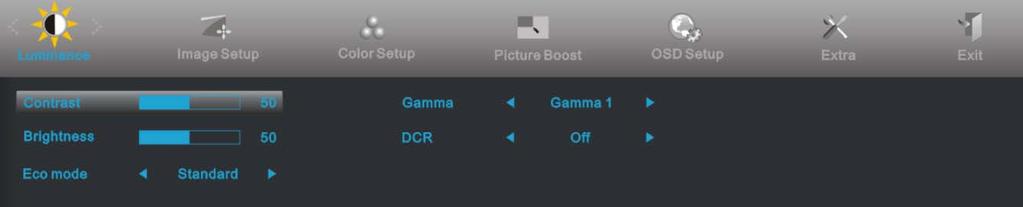

28 Luminans 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (Luminans) och tryck på för att öppna. 3. Tryck på < eller > för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på < eller > för att justera. 5. Tryck på för att avsluta. Brightness (Ljusstyrka) Contrast (Kontrast) Justering av bakgrundsbelysning Kontrast från digitalt register. Standard Standardläge. Text Textläge. Eco mode (Sparläge) Internet Game (Spel) Internetläge. Spelläge. Movie (Film) Filmläge. Sports (Sport) Sportläge. Gamma 1 Justera till Gamma 1. Gamma DCR Gamma 2 Justera till Gamma 2. Gamma 3 Justera till Gamma 3. Off (Av) Inaktivera dynamiskt kontrastförhållande. On (På) Aktivera dynamiskt kontrastförhållande. Overdrive DPS Weak (Svag) Medium (Medel) Strong (Stark) Off (Av) Off (Av) On (På) Justera svarstiden Dynamiskt energisparläge 28

29 Bildinställning 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (Bildinställning) och tryck på för att öppna. 3. Tryck på < eller > för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på < eller > för att justera. 5. Tryck på för att avsluta. Clock (Klocka) Phase (Fokus) Justera bildklockan för att minska störning med vertikala linjer. Justera bildfokus för att minska störning med horisontella linjer. Sharpness (Skärpa) H. Position (Position-H) V. Position (Position-V) Justera bildens skärpa Justera bildens horisontella läge Justera bildens vertikala läge. 29

30 Färginställning 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (Färginställning) och tryck på för att öppna. 3. Tryck på < eller > för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på < eller > för att justera. 5. Tryck på för att avsluta. Warm (Varm) Återkalla varm färg från EEPROM. Normal Återkalla normal färg från EEPROM. Color Temp. (Färg) Cool (Kall) srgb Red (Röd) Återkalla kall färg från EEPROM. Återkalla SRGB-färg från EEPROM. Röd förstärkning från Digital-register. User (Användare) Green (Grön) Grön förstärkning från Digital-register. Blue (Blå) Blå förstärkning från Digital-register. Full Enhance (Full förhöjning) på eller av Inaktivera eller aktivera läget Full förhöjning. Nature Skin (Naturlig hud) på eller av Inaktivera eller aktivera läget Naturlig hud. DCB Mode (DCB-läge) Green Field (Gröna fält) på eller av Inaktivera eller aktivera läget Gröna fält. Sky-blue (Himmelsblå) på eller av Inaktivera eller aktivera läget Himmelsblå. AutoDetect (Autoavkänning) på eller av Inaktivera eller aktivera läget Autoavkänning. DCB Demo på eller av Inaktivera eller aktivera Demo. 30

31 Bildförbättring 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (Bildförbättring) och tryck på för att öppna. 3. Tryck på < eller > för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på < eller > för att justera. 5. Tryck på för att avsluta. Frame Size (Bildstorlek) Brightness (Ljusstyrka) Contrast (Kontrast) H. Position (Position-H) V. Position (Position-V) Justera ramstorlek Justera ramens ljusstyrka Justera ramens kontrast Justera ramens horisontella läge Justera ramens vertikala läge. Bright Frame (Ljus ram) på eller av Intivera eller aktivera klar ram. 31

32 Bildskärmsinställning 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (OSD-inställning) och tryck på för att öppna. 3. Tryck på < eller > för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på < eller > för att justera. 5. Tryck på för att avsluta. H. Position (Position-H) Justera OSD:ns horisontella läge. V. Position (Position-V) Justera OSD:ns vertikala läge. Timeout Justera OSD:ns timeout. Transparence (Transparens) Language (Språk) Justera OSD:ns transparens. Välj OSD-språk. Break Reminder (Påminnelse om rast) på eller av Inaktivera eller aktivera (1 timmes arbete, rast?) / (2 timmes arbete, rast?) 32

33 Extra 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (Extra) och tryck på för att öppna. 3. Tryck på < eller > för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på < eller > för att justera. 5. Tryck på för att avsluta. Input Select (Välj Inmatning) Analog/HDMI (MHL) Välj insignalkälla. Auto Config. (Automatisk konfiguration) ja eller nej Autojustera bilden till standard. Off timer (Avstängningstimer) 0-24 timmar Välj av avstängningstid för DC. Image Ratio (Bildförhållande) bred eller 4:3 Välj formatet bred eller 4:3 för skärmen. DDC-CI ja eller nej Slå PÅ eller stäng AV DDC-CI-support. Reset (Återställ) ja eller nej Återställ menyn till standard. Information Visa informationen för huvudbilden och underbildens källa. 33

34 Exit (Avsluta) 1. Tryck på (Meny) för att visa menyn. 2. Tryck på < eller > för att välja (Avsluta) och tryck på för att öppna. 3. Tryck på för att avsluta. Exit (Avsluta) Avsluta huvudskärmen. 34

35 LED-indikation Status LED-lampans färg Fullt strömläge Aktiv avstängning Vit Orange eller röd 35

36 Drivrutin Bildskärmsdrivrutin Windows Starta Windows Klicka på knappen "Start" och klicka därefter på "Inställningar", och klicka därefter på "Kontrollpanel". 3. Dubbelklicka på "Bildskärm"-ikonen. 4. Välj fliken "Inställningar" och klicka på "Avancerade...". 5. Välj "Bildskärm" - Om inte knappen "Egenskaper" är aktiv, betyder det att bildskärmen är rätt konfigurerad. Stoppa installationen. - Om knappen "Egenskaper" är aktiv. Klicka på knappen "Egenskaper". Följ nedanstående steg. 6. Klicka "Drivrutin" och därefter på "Uppdatera drivrutin..." och därefter på knappen "Nästa". 7. Välj "Visa en lista över kända drivrutiner för enheten så att jag kan välja en specifik drivrutin", klicka därefter på "Nästa" och klicka på "Har disk...". 8. Klicka på knappen "Bläddra..." och välj sedan enhet F: (CD-ROM-enhet). 9. Klicka på knappen "Öppna", klicka därefter på knappen "OK". 10. Välj din bildskärmsmodell och klicka på knappen "Nästa". 11. Klicka på knappen "Avsluta" och ärefter på knappen "Stäng". Om du kan se fönstret "Kunde inte hitta digital signatur" klickar du på knappen "Ja". Windows ME 1. StartaWindows Me 2. Klicka på knappen "Start" och klicka därefter på "Inställningar", och klicka därefter på "Kontrollpanel". 3. Dubbelklicka på "Bildskärm"-ikonen. 4. Välj fliken "Inställningar" och klicka på "Avancerade...". 5. Välj knappen "Bildskärm" och klicka på knappen "Ändra...". 6. Välj "Välj plats för drivrutinen (Avancerad)" och klicka på knappen "Nästa". 7. Välj "Visa alla drivrutiner på en specifik plats, så att du kan välja önskad drivrutin", klicka därefter på "Nästa" och klicka på "Har disk...". 8. Klicka på knappen "Bläddra..." och välj sedan enhet F: (CD-ROM-enhet) och klicka på "OK"-knappen. 9. Klicka på knappen "OK", välj därefter din bildskärmsmodell och klicka på knappen "Nästa". 10. Klicka på knappen "Avsluta" och ärefter på knappen "Stäng". 36

37 Windows XP 1. StartaWindows XP 2. Klicka på knappen "Start" och klicka därefter på "Kontrollpanel". 3. Välj och klicka på kategorin "Utseende och teman". 4. Klicka på "Bildskärm". 37

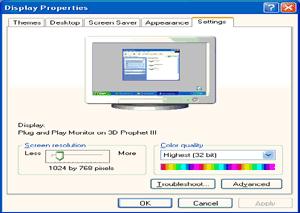

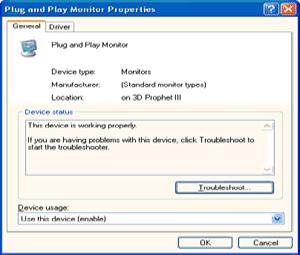

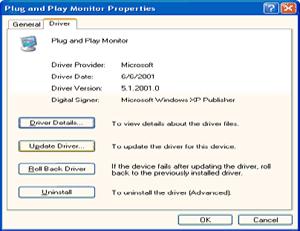

38 5. Välj fliken "Inställningar" och klicka sedan på "Avancerade". 6. Välj fliken "Bildskärm". - Om inte knappen "Egenskaper" är aktiv, betyder det att bildskärmen är rätt konfigurerad. Stoppa installationen. - Om knappen "Egenskaper" är aktiv, klicka på den. Följ nedanstående steg. 7. Klicka på fliken "Drivrutin" och klicka sedan på "Uppdatera drivrutin...". 38

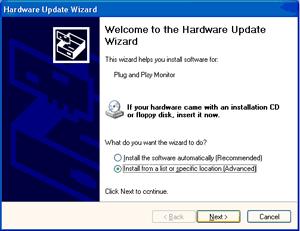

39 8. Välj "Installera från en lista eller specifik plats [avancerat] och klicka sedan på "Nästa". 9. Välj "Sök inte. Jag väljer drivrutin som ska installeras". Klicka sedan på "Nästa". 10. Klicka på knappen "Har disk...", klicka sedan på "Bläddra..." och välj enhet F: (CD-ROM-enhet). 11. Klicka på knappen "Öppna", klicka därefter på knappen "OK". 12. Välj din bildskärmsmodell och klicka på knappen "Nästa". - Om du kan se meddelandet "har inte genomgått Microsofts testprogram för att verifiera dess kompatibilitet med Windows XP", klicka på "Fortsätt ändå". 13. Klicka på knappen "Avsluta" och ärefter på knappen "Stäng". 14. Klicka på "OK" och sedan på "OK" igen för att stänga dialogrutan för Egenskaper för bildskärm. 39

40 Windows Vista 1. Klicka på "Start" och "Kontrollpanel". Klicka därefter på "Utseende och anpassning". 2. Klicka på "Anpassning" och därefter "Bildskärmsinställningar". 3. Klicka på "Avancerade inställningar...". 40

41 4. Klicka på "Egenskaper" i fliken "Bildskärm". Om knappen "Egenskaper" innebär det att konfigurationen för din bildskärm är klar. Bildskärmen kan användas som den är. Om meddelandet "Windows behöver..." visas, som på bilden nedan, klicka på "Fortsätt". 5. Klicka på "Uppdatera drivrutin..." i fliken "Drivrutin". 6. Markera kryssrutan "Välj drivrutinsprogramvara som redan finns på datorn " och klicka på "Låt mig välja från en lista över drivrutiner som finns på datorn". 7. Klicka på knappen "Har disk...", och klicka därefter på knappen "Bläddra..." och välj drivrutin F:\Driver (CD-ROM-enhet). 8. Välj din bildskärmsmodell och klicka på knappen "Nästa". 9. Klicka på "Stäng" "Stäng" "OK" "OK" på förljande skärmar som visas efter varandra. 41

42 Windows 7 1. Starta Windows 7 2. Klicka på knappen "Start" och klicka därefter på "Kontrollpanel". 3. Klicka på "Bildskärm"-ikonen. 42

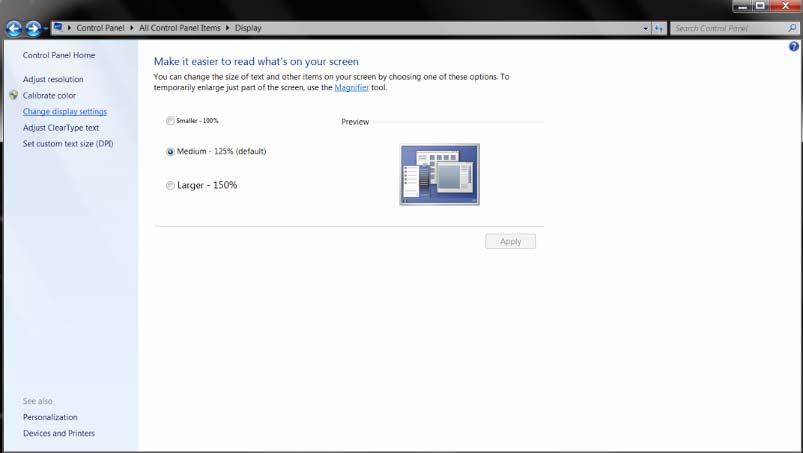

43 4. Klicka på "Ändra bildskärmsinställningar"-knappen. 5. Klicka på "Avancerade inställningar"-knappen. 6. Klicka på fliken "Bildskärm" och klicka därefter på knappen "Egenskaper". 43

44 7. Klicka på fliken "Drivrutin". 8. Öppna fönstret "Uppdatera drivrutin-allmän PnP-bildskärm" genom att klicka på "Uppdatera drivrutin..." och klicka därefter på knappen "Välj drivrutinsprogramvara som redan finns på datorn". 9. Välj "Låt mig välja från en lista över drivrutiner som finns på datorn". 44

45 10. Klicka på "Har disk"-knappen. Klicka på knappen "Bläddra" och navigera till följande katalog: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). 11. Välj filen "xxx.inf" och klicka därefter på knappen "Öppna". Klicka på "OK"-knappen. 12. Välj din bildskärmsmodell och klicka på knappen "Nästa". Filerna kopieras från CD:n till din hårddiskenhet. 13. Stäng alla fönster och ta bort CD:n. 14. Starta om systemet. Systemet väljer automatiskt den maximala uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 45

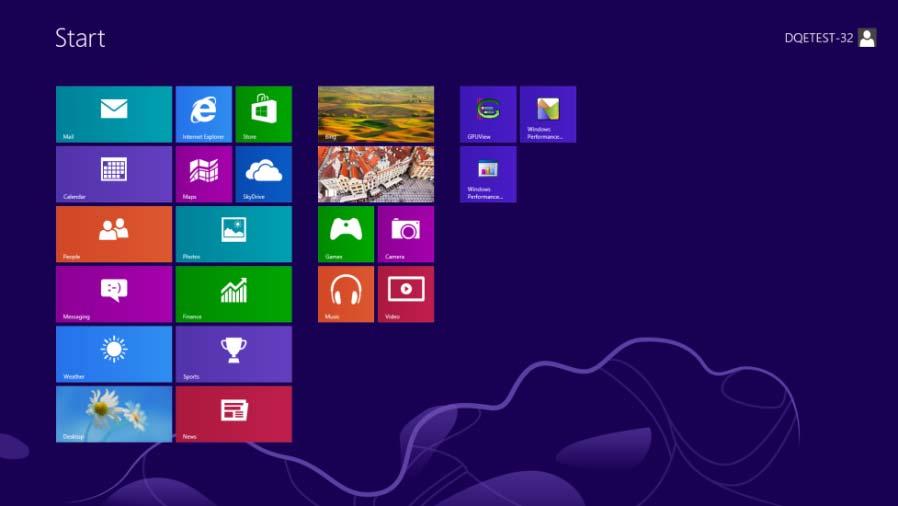

46 Windows 8 1. Starta Windows 8 2. Högerklicka och klicka på Alla appar längst ner till höger på skärmen. 3. Klicka på ikonen "Kontrollpanelen" 4. Ställ in "Visa efter" på "Stora ikoner" eller "Små ikoner". 46

47 5. Klicka på "Bildskärm"-ikonen. 6. Klicka på "Ändra bildskärmsinställningar"-knappen. 7. Klicka på "Avancerade inställningar"-knappen. 47

48 8. Klicka på fliken "Bildskärm" och klicka därefter på knappen "Egenskaper". 9. Klicka på fliken "Drivrutin". 10. Öppna fönstret "Uppdatera drivrutin-allmän PnP-bildskärm" genom att klicka på "Uppdatera drivrutin..." och klicka därefter på knappen "Välj drivrutinsprogramvara som redan finns på datorn". 48

49 11. Välj "Låt mig välja från en lista över drivrutiner som finns på datorn". 12. Klicka på "Har disk"-knappen. Klicka på knappen "Bläddra" och navigera till följande katalog: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). 13. Välj filen "xxx.inf" och klicka därefter på knappen "Öppna". Klicka på "OK"-knappen. 14. Välj din bildskärmsmodell och klicka på knappen "Nästa". Filerna kopieras från CD:n till din hårddiskenhet. 15. Stäng alla fönster och ta bort CD:n. 16. Starta om systemet. Systemet väljer automatiskt den maximala uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 49

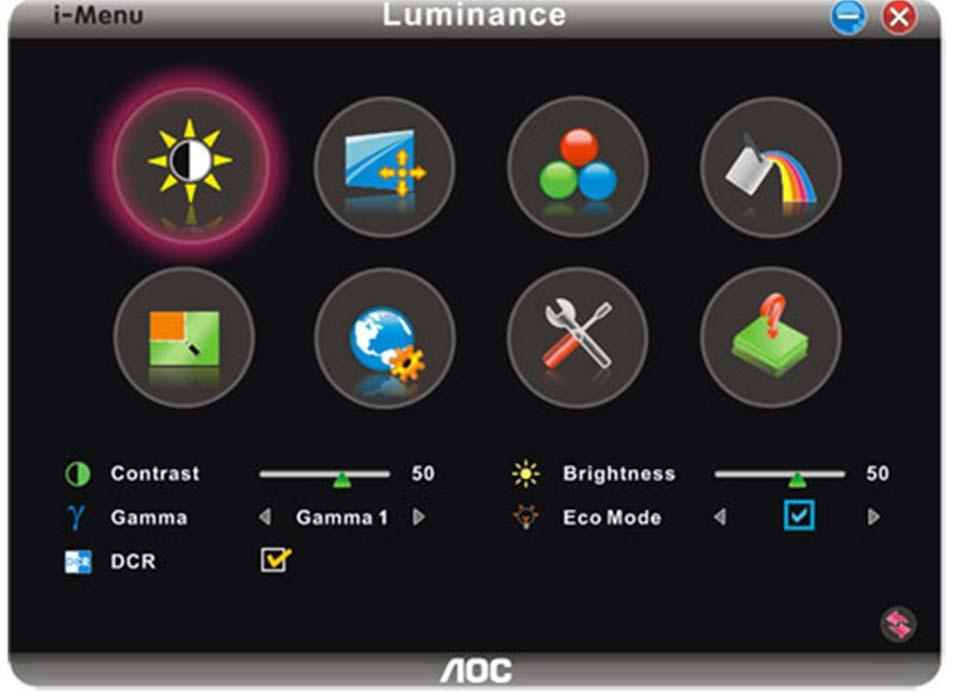

50 i-menu Välkommen till "i-menu"-programvaran från AOC. i-menu gör det enkelt att ställa in bildskärminställningarna på skärmen, genom att använda bildskärmsmenyer istället för bildskärmsknappen på skärmen. Använd följande installationsguide för att slutföra installationen. 50

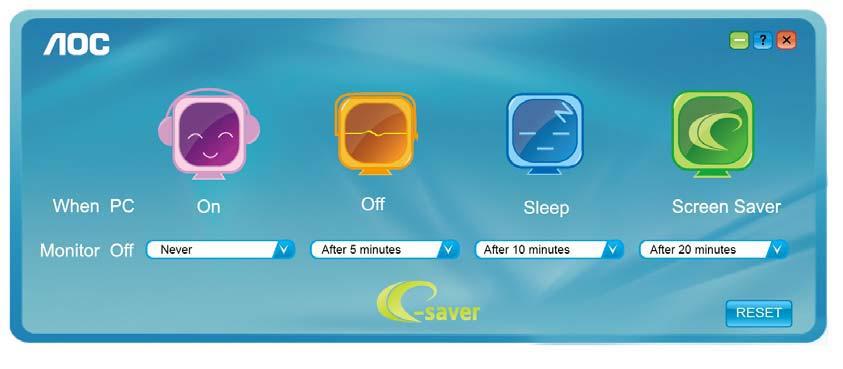

51 e-saver Välkommen att använda AOC:s energihanteringsprogramvara e-saver för skärmen. AOC:s e-saver har smarta avstängningsfunktioner för dina bildskärmar, som ger skärmen en möjlighet att göra en läglig avstängning när datorn är i något läge (På, Av, Energisparläge eller Skärmsläckare). den verkliga avstängningstiden beror på dina önskemål (se exempel nedan). Klicka på "driver/e-saver/setup.exe" för att starta installationen av e-saverprogramvaran, följ installationsguiden för att slutföra installationen av programvaran. Under var och en av de fyra datorstatusarna kan du välja önskad tid (i minuter) från rullgardinsmenyn när din bildskärm ska stängas av automatiskt. Ovanstående exempel illustrerar: 1) Bildskärmen stängs aldrig av när datorn är på. 2) Bildskärmen stängs automatiskt av 5 minuter efter att datorn stängts av. 3) Bildskärmen stängs automatiskt av 10 minuter efter att datorn gått in i energisparläge/standby-läge. 4) Bildskärmen stängs automatiskt av 20 minuter efter att skärmsläckaren dyker upp. Du kan klicka på "ÅTERSTÄLL" för att ställa in e-savers standardinställning, som nedan. 51

52 Screen + Välkommen till "Bildskärm + " programvara från AOC, Bildskärm + programvara är ett skärmdelningsverktyg för skrivbordet, den delar upp skrivbordet i olika rutor, varav varje ruta visar ett annat fönster. Du behöver bara dra fönstret till en passande ruta när du vill öppna den. Det stödjer flerskärmsvisning för att underlätta ditt arbete. Följ installationsprogramvaran för att installera det. 52

53 Felsökning Problem och fråga Möjliga lösningar Ström-LED är inte PÅ Kontrollera att strömbrytaren är PÅ och att elsladden är rätt isatt i ett jordat uttag och i bildskärmen. Inga bilder på skärmen Är elsladden rätt isatt? Kontrollera att elsladdens anslutning och strömtillförseln. Är signalkabeln ansluten korrekt? (Ansluten med signalkabeln) Kontrollera signalkabelns anslutning. Om strömmen är på, starta om datorn för att se startskärmen (inloggningsskärmen), som kan ses. Om startskärmen (inloggningsskärmen) visas, starta om datorn i tillämpligt läge (säkert läge för Windows ME/XP/2000) och ändra videokortets frekvens. (Se Inställning av optimal upplösning) Om startskärmen (inloggningsskärmen) inte visas, kontakta servicecentret eller din återförsäljare. Kan du se "Inmatning stöds inte" på skärmen? Du kan se bilden när signalen från videokortet överskrider den maximala upplösningen och frekvensen som bildskärmen kan hantera riktigt. Justera den maximala upplösningen och frekvensen som bildskärmen kan hantera riktigt. Kontrollera att AOC:s bildskärmsenheter är installerade. Suddig bild och problem med skuggbilder Bilden studsar, flimrar eller vågmönster uppträder på bilden Ställ in kontrast- och ljusstyrkekontrollerna. Tryck på autojustera. Kontrollera att du inte använder en förlängningssladd eller kopplingsdosa. Vi rekommenderar att du ansluter bildskärmen direkt till videokortets utgångskontakt på baksidan. Flytta elektriska apparater som kan orsaka elektriska störningar så långt bort från bildskärmen som möjligt. Använd den högsta uppdateringsintervall din bildskärm klarar med den upplösning du använder. 53

54 Bildskärmen har fastnat i aktivt Av-läge" Datorns strömbrytare kan inte sättas i PÅ-läge. Datorns videokort ska passa exakt i öppningen. Kontrollera att bildskärmens videokortkabel sitter ordentligt i datorn. Kontrollera bildskärmens vidokabel och se till att inga stift är böjda. Kontrollera att datorn fungerar genom att trycka på CAPS LOCK-tangenten på tangentbordet samtidigt som du tittar på LED-indikationen för CAPS LOCK. LED-indikationen ska TÄNDAS eller SLÄCKAS när du tryckt på CAPS LOCK-tangenten. Någon av grundfärgerna saknas (RÖD, GRÖN eller BLÅ) Kontrollera bildskärmens vidokabel och se till att inga stift är skadat. Kontrollera att bildskärmens videokortkabel sitter ordentligt i datorn. Skärmbilden är inte centrerad eller har fel storlek Justera Position-H och Position-V eller tryck på snabbknappen (Power/AUTO). Bilden har färgmissar (vit ser inte vit ut) Justera RGB-färg eller välj önskad färg. Horisontella eller vertikala störningar på skärmen Använd Windows 95/98/2000/ME/XP avstängningsläge för att justera KLOCKA och FOKUS. Tryck för att autojustera. Visas inte på hela bildskärmen i standardupplösningen Använd I-menu-programvaran från CD:n (eller hämta från AOC:s officiella webbplats), välj alternativet "återställ" för att justera. 54

55 Specifikationer Allmänna specifikationer Panel Upplösning Produktnamn Skärmtyp Visningsyta Pixeltäthet Video Separat synk. Display Color (Färgvisning) Punktklocka Horisontell frekvens Horisontell skärmstorlek (maximal) Vertikal frekvens Vertikal skärmstorlek (maximal) Optimal förinställd upplösning Plug & Play Ingångskontakt Ingående videosignal I2272PWHUT TFT LCD-färgskärm 54,7cm diagonalt 0,24825 mm (H) 0,24825mm (V) R, G, B analogt gränssnitt och digitalt gränssnitt H/V TTL 16,7 miljoner färger 170MHz 30 khz - 83 khz 476,65m 50 Hz - 76 Hz 268,11mm 1920 x 1080/60 Hz VESA DDC2B/CI D-Sub 15-stifts, HDMI (MHL) Analog: 0,7Vp-p (standard), 75 OHM, TMDS Strömkälla V~, 50/60 Hz, 1.5A Effektförbrukning Off timer (Avstängningstimer) Aktiv: 45 W (typiskt) Standby 5 W 0-24 tim. Högtalare 2W x 2 Fysiska egenskaper Anslutningstyp Signalkabeltyp Mått Vikt (endast bildskärm) Temperatur: D-Sub, HDMI (MHL) Borttagbar 561,93 (B) x 355 (H) x 47,1 (D) mm 5,03kg Drift 0 till 40 Ur drift -25 till 55 Miljö Luftfuktighet: Drift Ur drift 10% till 85% (utan kondens) 5% till 93% (utan kondens) Driftshöjd: Drift Ur drift m m 55

56 Panel Upplösning Produktnamn Skärmtyp Visningsyta Pixeltäthet Video Separat synk. Display Color (Färgvisning) Punktklocka Horisontell frekvens Horisontell skärmstorlek (maximal) Vertikal frekvens Vertikal skärmstorlek (maximal) Optimal förinställd upplösning Plug & Play Ingångskontakt Ingående videosignal I2472PWHUT TFT LCD-färgskärm 60,0cm diagonalt 0,2715mm (H) 0,2715mm (V) R, G, B analogt gränssnitt och digitalt gränssnitt H/V TTL 16,7 miljoner färger 170MHz 30 khz - 83 khz 521,28mm 50 Hz - 76 Hz 293,22mm 1920 x 1080/60 Hz VESA DDC2B/CI D-Sub 15-stifts, HDMI (MHL) Analog: 0,7Vp-p (standard), 75 OHM, TMDS Strömkälla V~, 50/60 Hz, 1.5A Effektförbrukning Off timer (Avstängningstimer) Aktiv: 45 W (typiskt) Standby 5 W 0-24 tim. Högtalare 2w x 2 Fysiska egenskaper Anslutningstyp Signalkabeltyp Mått Vikt (endast bildskärm) Temperatur: D-Sub, HDMI (MHL) Borttagbar 606,73 (B) x 379,37 (H) x 49,4 (D) mm 6,0kg Drift 0 till 40 Ur drift -25 till 55 Miljö Luftfuktighet: Drift Ur drift 10% till 85% (utan kondens) 5% till 93% (utan kondens) Driftshöjd: Drift Ur drift m m 56

57 Specifikationer för pekskärm Touch-teknologi Detektion av infraröda strålar Inmatningsmetod Finger, behandskade hand eller någon annan icke genomskinlig pekpenna Touch-pekpenna diameter >8 mm Upplösning x Touch-noggrannhet <1,0 mm Operativsystem Microsoft Windows 8 Multi-Touch (plug & play) Microsoft Windows 7 Multi-Touch (plug & play) Microsoft Windows Vista Single-Touch (plug & play) Microsoft Windows XP Inget stöd 57

58 Förinställda visningslägen Standard Upplösning H-Frekvens (khz) V-Frekvens (Hz) VGA 640 x 480/60Hz 31,469 59,940 MAC MODE.VGA 640 x 480/67Hz 35,000 66,667 VGA 640 x 480/72Hz 37,861 72,809 VGA 640 x 480/75Hz 37,500 75,000 IBM MODE DOS 720 x 400/70Hz 31,469 70, x 600/56Hz 35,156 56,250 SVGA 800 x 600/60Hz 37,879 60, x 600/72Hz 48,077 72, x 600/75Hz 46,875 75,000 MAC MODE SVGA 832 x 624/75Hz 49,725 74, x 768/60Hz 48,363 60,004 XGA 1024 x 768/70Hz 56,476 70, x 768/75Hz 60,023 75,029 *** 1280 x 960/60Hz 60,000 60,000 SXGA 1280 x 1024/60Hz 63,981 60, x 1024/75Hz 79,976 75,025 *** 1280 x 720/60Hz 44,772 59,855 WXGA x 900/60Hz 55,935 59,876 WSXGA x 1050/60Hz 65,290 59,950 HD 1920 x 1080/60Hz 67,500 60,000 HDMI Timing Format Upplösning Vertikal frekvens 480P 640 x Hz 480P 720 x Hz 576P 720 x Hz 720P 1280 x Hz, 60Hz 1080P 1920 x Hz, 50 Hz, 60 Hz MHL Timing Format Upplösning Typ Vertikal frekvens 480P 640 x 480 SD 60Hz 480P 720 x 480 SD 60Hz 576P 720 x 576 SD 50Hz 720P 1280 x 720 HD 50Hz, 60Hz 1080P 1920 x 1080 HD 30Hz 58

59 Stifttilldelningar 15-stift signalkabel för färgdisplay Stift nr. Signalnamn Stift nr. Signalnamn 1 Video-röd 9 +5V 2 Video-grön 10 Jord 3 Video-blå 11 N.C. 4 N.C. 12 DDC-seriella data 5 Detektera sladd 13 H-synk 6 GND-R 14 V-synk 7 GND-G 15 DDC-seriell klocka 8 GND-B 19-stift signalkabel för färgdisplay Stift nr. Signalnamn Stift nr. Signalnamn Stift nr. Signalnamn 1 TMDS Data 2+ 9 TMDS Data 0 17 DDC/CEC jord 2 TMDS Data 2 skärm 10 TMDS-klocka V ström 3 TMDS Data 2 11 TMDS klockskärm 19 Hot Plug-detektering 4 TMDS Data TMDS-klocka 5 TMDS Data 1 skärm 13 CEC 6 TMDS Data TMDS Data SCL 8 TMDS Data 0 skärm 16 SDA Reserverad (N.C. på enhet) 59

60 Plug and Play Plug & Play DDC2B-funktion Denna bildskärm har VESA DDC2B-kapacitet i enlighet med VESA DDC STANDARD. Den ger bildskärmen möjlighet att informera värdsystemet om sin identitet och, beroende på vilken DDC-nivå som används, kommunicera ytterligare information om visningsmöjligheterna. DDC2B är en tvåvägs datakanal som baseras på I2C-protokollet. Värden kan begära EDID-information över DDC2B-kanalen. 60

61 Bestämmelser FCC-meddelande Anmärkning angående FCC Klass B radiofrekvensstörningar VARNING: (FÖR FCC-GODKÄNDA MODELLER) OBS! Den här utrustningen har testats och befunnits vara anpassad till gränsvärdena för en digital enhet Klass B enligt Part 15 i FCC Rules. Dessa krav är utformade för att ge rimligt skydd mot skadliga störningar från installationer i bostadsområden. Denna utrustning genererar, använder och kan utsända radiofrekvensenergi och om den inte installeras och används enligt bruksanvisningen kan den orsaka skadliga störningar på radiokommunikationer. Det finns dock ingen garanti för att inte interferens förekommer i en enskild installation. Om utrustningen stör radio- eller tv-mottagningen måste användaren åtgärda störningen genom en eller flera av nedanstående åtgärder. Undersök om utrustningen stör mottagningen genom att stänga av och starta utrustningen enligt följande: Rikta om eller flytta mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till. Rådfråga din återförsäljare eller en behörig radio/tv-tekniker. ANM.: Ändringar eller modifikationer som inte uttryckligen godkänts av kravställaren kan upphäva användarens befogenhet att använda denna utrustning. Skärmade kablar och nätkabel, om sådan finns, måste användas för att uppfylla gränskraven. Tillverkaren är inte ansvarig för radio- eller TV-störningar som orsakas av otillåten modifikation av denna utrustning. Det är användarens skyldighet att rätta till sådana störningar. Det är användarens skyldighet att rätta till sådana störningar. 61

62 WEEE-deklaration Avfallshantering för privata hushåll inom EU. Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med övrigt hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild återvinningscentral för el- och elektronikavfall. Hushållens källsortering och återvinning är en viktig del i tillvaratagandet av naturens resurser till skydd för människors hälsa och miljön. Du kan få ytterligare information om närmaste återvinningsplats från din kommun eller i butiken där du köpte varan. WEEE-deklaration för Indien Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med övrigt hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild återvinningscentral för el- och elektronikavfall. Hushållens källsortering och återvinning är en viktig del i tillvaratagandet av naturens resurser till skydd för människors hälsa och miljön. För mer information om var du kan lämna din kasserade utrustning för återvinning i Indien, gå in på följande webblänk. 62

63 Service Garantibevis för Europa BEGRÄNSAD TRE-ÅRSGARANTI* AOC färgskärmar säljs inom Europa AOC International (Europa) B.V. garanterar att den här produkten är fri från defekter i material och arbetsutförande under en period på tre (3) år efter det ursprungliga inköpsdatumet. Under den här perioden kommer AOC International (Europa) B.V. att, efter eget val, antingen reparera den defekta produkten med nya eller ombyggda delar, eller byta ut den mot en ny eller en ombyggd produkt utan ytterligare kostnad förutom *som anges nedan. Defekta produkter som byts ut blir AOC International (Europa) B.V.s egendom. If the product appears to be defective, please contact your local dealer or refer to the warranty card attached to the product. Fraktkostnaden för inskickning och retur under garantiperioden är förbetald av AOC. Var noga med att skicka med ett daterat inköpsbevis tillsammans med produkten och skicka detta till ett AOC-certifierad eller auktoriserat servicecenter enligt följande villkor: Kontrollera att LCD-skärmen är förpackad i en ordentlig kartong ( AOC föredrar original kartongen till skyddar din skärm tillräckligt noga under transport ). Sätt RMA-numret på adressetiketten Sätt RMA-numret på fraktemballaget AOC International (Europe) B.V. betalar returfrakten till något av länderna på detta garantibesked. AOC International (Europa) B.V. är inte ansvarig för kostnader som är förbundna med transport av produkten över internationella gränser. Det här innefattar internationella gränser inom den Europeiska unionen. Om LCD-skärmen är inte tillgänglig för avhämtning när Currier deltar, kommer du att debiteras en samling avgift. * en här begränsade garantin täcker inte några förluster eller skador som inträffar som ett resultat av: Skador under transport som orsakats av felaktig inpackning Felaktig installation eller underhåll som inte är i enlighet med AOC:s bruksanvisning Felaktig användning Försummelse Annan orsak än vanlig kommersiell eller industriell tillämpning Justering av en icke-auktoriserad källa Reparation, ändring eller installation av alternativ eller delar av någon annan än AOC Auktoriserat servicecenter Felaktig miljöer som fukt, vattenskador och damm Skadad av våld, jordbävning och terroristattacker Överdriven eller olämplig uppvärmning eller luftkonditionering eller elektriska strömavbrott, flöden eller andra irregulariteter 63

64 Denna begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara som du eller tredje part ändrat eller modifierat. Du bär hela ansvaret för sådana ändringar eller modifikationer. Alla AOC LCD-skärmar tillverkas enligt ISO klass 1 Pixelpolicy standarder. Om din garanti har gått ut, har du fortfarande tillgång till alla tjänstealternativ men du får då själv stå för kostnaden, inklusive reservdelar, arbete, eventuell frakt och tillämpliga skatter. Ett AOC-certifierat eller auktoriserat servicecenter kommer att ge dig en kostnadsberäkning innan de tar emot ditt godkännande att utföra service. ALLA UTTRYCKLIGA OCH ANTYDDA GARANTIER FÖR DEN HÄR PRODUKTEN (INRÄKNAT GARANTIER FÖR FÖRSÄLJNING OCH TILLPASSNING FÖR SÄRSKILT SYFTE) ÄR BEGRÄNSADE I VARAKTIGHET TILL EN PERIOD OM TRE (3) ÅR FÖR DELAR OCH ARBETSKRAFT RÄKNAT FRÅN DET URSPRUNGLIGA KONSUMENTINKÖPSDATUMET. INGA GARANTIER (VARKEN UTTRYCKLIGEN ELLER ANTYDDA) GÄLLER EFTER DEN PERIODEN. AOC INTERNATIONAL (EUROPA) B.V.S ÅTAGANDEN OCH DIN ERSÄTTNING HÄR INOM ÄR ENDAST OCH EXKLUSIVT SOM ANGES HÄR. AOC INTERNATIONAL (EUROPA) B.V.A PÅLITLIGHET, VARE SIG DEN BASERAS PÅ AVTAL, ÅTALBAR HANDLING, GARANTI, STRIKT PÅLITLIGHET ELLER ANNAT, BÖR INTE ÖVERSTIGA PRISET FÖR DEN INDIVIDUELLA ENHETEN, VARS DEFEKT UTGÖR ORSAKEN TILL KRAVET. INTE I NÅGON HÄNDELSE SKA AOC INTERNATIONAL (EUROPA) B.V. HÅLLAS ANSVARIG FÖR FÖRLUST AV VINST, FÖRLUST AV BRUK ELLER FACILITETER ELLER UTRUSTNING, ELLER ANNAT INDIREKT, ELLER PÅFÖLJANDE SKADA. EN DEL YTTRANDEN TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV OLYCKSFALLS- ELLER PÅFÖLJANDE SKADOR, SÅ OVANSTÅENDE BEGRÄNSNING KANSKE INTE GÄLLER DIG. ÄVEN OM DEN HÄR BEGRÄNSADE GARANTIN GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER KAN DU HA ANDRA RÄTTIGHETER SOM KAN VARIERA FRÅN LAND TILL LAND. DEN HÄR BEGRÄNSADE GARANTIN ÄR ENDAST GILTIG FÖR PRODUKTER SOM HAR KÖPTS I MEDLEMSLÄNDERNA INOM DEN EUROPEISKA UNIONEN. Informationen i det här dokumentet kan ändras utan föregående meddelande. Ytterligare information finns här: 64

65 Garantideklaration för Mellanöstern och Afrika (MEA) Och Oberoende staters samvälde (CIS) BEGRÄNSAT En till tre års garanti * För AOC LCD-bildskärmar som sålts i Mellanöstern och Afrika (MEA) och CIS (Commonwealth of Independent States), garanterar AOC International (Europe) B.V. att denna produkt är fri från defekter i material och utförande under en period av ett (1) till tre (3) år från tillverkningsdatumet, beroende på försäljningsland. Under denna period, erbjuder AOC International (Europe) B.V. en returgaranti (till servicecenter) till ett av AOC:s auktoriserade servicecenter eller återförsäljare och, enligt eget godtyckte, att antingen reparera den defekta produkten med nya eller renoverade delar, eller att byta ut den mot en ny eller renoverad produkt utan kostnad med undantag för det som *anges nedan. Som standardpolicy beräknas garantin från det tillverkningsdatum som identifieras med produktens ID-serienummer, men den totala garantin kommer att vara femton (15) månader till trettionio (39) månader från tillverkningsdatumet (MFD) beroende på försäljningsland. Garanti kommer att övervägas för undantagsfall utanför garantiperioden enligt produktens ID-serienummer, och för sådana undantagsfall är originalfaktura/inköpskvitto obligatoriskt. Om produkten verkar vara defekt, vänligen kontakta din auktoriserade AOC-återförsäljare eller se sektionen om service och support på AOC:s webbplats för garantiinstruktioner i ditt land: Egypten: CIS Centralasien: Mellanöstern: Sydafrika: Saudiearabien: Var noga med att skicka med ett daterat inköpsbevis tillsammans med produkten och skicka detta till ett AOC-auktoriserat servicecenter eller -återförsäljare enligt följande villkor: Se till att LCD-bildskärmen för inpackad i en lämplig kartong (AOC föredrar originalkartongen som skyddar bildskärmen på fullgott sätt under transport). Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen * en här begränsade garantin täcker inte några förluster eller skador som inträffar som ett resultat av: Skador under transport som orsakats av felaktig inpackning Felaktig installation eller underhåll som inte är i enlighet med AOC:s bruksanvisning Felaktig användning Försummelse Annan orsak än vanlig kommersiell eller industriell tillämpning Justering av en icke-auktoriserad källa Reparation, ändring eller installation av alternativ eller delar av någon annan än AOC Auktoriserat 65

66 servicecenter Felaktig miljöer som fukt, vattenskador och damm Skadad av våld, jordbävning och terroristattacker Överdriven eller olämplig uppvärmning eller luftkonditionering eller elektriska strömavbrott, flöden eller andra irregulariteter Denna begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara som du eller tredje part ändrat eller modifierat. Du bär hela ansvaret för sådana ändringar eller modifikationer. Alla AOC LCD-bildskärmar tillverkas i enlighet med standarden ISO klass 1 pixelpolicy. Om din garanti har gått ut, har du fortfarande tillgång till alla tjänstealternativ men du får då själv stå för kostnaden, inklusive reservdelar, arbete, eventuell frakt och tillämpliga skatter. Ett AOC-certifierat eller auktoriserat servicecenter/återförsäljare kommer att ge dig en kostnadsberäkning innan de tar emot ditt godkännande att utföra service. ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV ETT (1) TILL TRE (3) ÅR FÖR DELAR OCH ARBETE FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. AOC INTERNATIONAL (EUROPE) B.V.:S SKYLDIGHETER OCH DIN KOMPENSATION UNDER DENNA ÄR ENDAST OCH ENBART DE SOM ANGES HÄR. AOC INTERNATIONAL (EUROPE) B.V.:S ANSVAR, VARE SIG DESSA BASERAS PÅ KONTRAKT, FÖRSEELSE ELLER ANDRA JURIDISKA TEORIER, FÅR INTE ÖVERSKRIDA PRISET PÅ DEN ENSKILDA ENHETEN VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR DETTA ANSPRÅK. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR AOC INTERNATIONAL (EUROPE) B.V. ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA STATER TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV ANSVARET FÖR FÖLJDSKADOR ELLER TILLFÄLLIGA SKADOR KAN DET HÄNDA ATT OVANSTÅENDE BEGRÄNSNING INTE GÄLLER DIG. ÄVEN OM DENNA BEGRÄNSADE GARANTI GER DIG VISSA LAGLIGA RÄTTIGHETER, KAN DU HA ANDRA RÄTTIGHETER, SOM VARIERAR FRÅN LAND TILL LAND. DENNA BEGRÄNSADE GARANTI GÄLLER ENDAST FÖR PRODUKTER KÖPTA I MEDLEMSLÄNDER I EU. Informationen i det här dokumentet kan ändras utan föregående meddelande. Ytterligare information finns här: 66

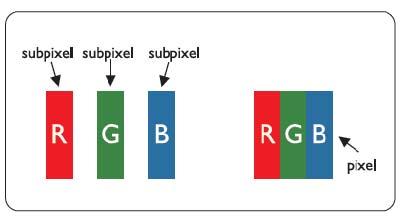

67 AOC International (Europe) B.V. Prins Bernhardplein 200 / 6 th floor, Amsterdam, The Netherlands Tel: +31 (0) Fax: +31 (0) AOC:s pixelpolicy ISO klass 1 25 juli 2013 AOC strävar efter att tillhandahålla produkter av högsta kvalitet. Vi använder några av branschens mest avancerade tillverkningsprocesser och tillämpar strikt kvalitetskontroll. Men ibland går det inte att undvika pixeleller subpixeldefekter på de TFT-skärmpaneler som används i platta panelskärmar. Ingen tillverkare kan garantera att alla paneler är fria från pixeldefekter, men AOC garanterar att alla bildskärmar med ett oacceptabelt antal defekter kommer att repareras eller bytas ut under garantiperioden. Denna pixelpolicy förklarar de olika typerna av pixeldefekter och definierar acceptabla defektnivåer för var och en av dessa typer. För att vara berättigad till reparation eller utbyte under garantiperioden, måste antalet pixeldefekter på en TFT-skärmpanel överstiga dessa acceptabla nivåer. Definition av pixlar och subpixlar En pixel, eller ett bildelement, består av tre subpixlar i primärfärgerna rött, grönt och blått. När alla subpixlar i en pixel lyser, framstår de tre färgade subpixlarna tillsammans som en enda vit pixel. När alla är släckta, framstår de tre färgade subpixlarna tillsammans som en enda svart pixel. subpixlar subpixlar subpixlar pixlar Olika typer av pixeldefekter Ljuspunktsdefekter: bildskärmen uppvisar ett mörkt mönster, subpixlar eller pixlar är alltid tända eller "på". Svartpunktsdefekter: bildskärmen uppvisar ett ljust mönster, subpixlar eller pixlar är alltid släckta eller "av". ISO Defekttyp 1 Defekttyp 2 Defekttyp 3 Defekttyp 4 Pixeldefektklass Ljus pixel Mörk pixel Ljus subpixel Mörk subpixel Klass AOC International (Europe) B.V. 67
