2 Säkerhet... 4 Nationella regler... 4 Ström... 5 Installation... 6 Rengöring... 7 Övrigt... 8 Inställning... 9 Förpackningens innehåll... 9 Montera ställ och bas Justera visningsvinkeln Ansluta blidskärmen Fästa väggmonteringsarm Justera Ställa in Optimal Upplösning Windows Windows Windows Snabbtangenter OSD-inställning Luminans Color Temp. (färgtemperatur) Bild-boost OSD-inställning Extra Avsluta Indikatorlampa Drivrutin Bildskärmsdrivrutin Windows Windows Windows i-menu e-saver Screen Felsök Tekniska data Allmänna specifikationer Förinställda bildskärmslägen Stifttilldelningar Plug and Play Bestämmelser FCC-meddelande WEEE-deklaration WEEE-deklaration för Indien EPA Energy Star Service

3 Garantibevis för Europa Garantideklaration för Mellanöstern och Afrika (MEA) AOC International (Europe) B.V Garantivillkor för Nord- och Sydamerika (exklusive Brasilien) EASE PROGRAME

4 Säkerhet Nationella regler Följande underavsnitt beskriver de konventioner som används i detta dokument. Obs, Försiktighet och Varning I hela denna guide kan textstycken åtföljas av en ikon och vara skrivna med fetstil eller kursiv stil. Dessa textstycken är Obs, försiktighet och varning, och de används som följer: OBS: OBS indikerar viktig information som hjälper dig att använda ditt datorsystem på bättre sätt. FÖRSIKTIGHET: FÖRSIKTIGHET indikerar antingen potentiell skada på maskinvara eller förlust av data och upplyser dig om hur du kan undvika problemet. VARNING: VARNING indikerar risk för personskada och upplyser dig om hur du kan undvika problemet. Vissa varningar kan förekomma i andra format och åtföljs inte alltid av en ikon. I sådant fall regleras den specifika varningsutformningen av lagstiftning. 4

5 Ström Bildskärmen får endast användas med den typ av strömkälla som anges på etiketten. Om du inte är säker på vilken ström du har där hemma, rådfråga din återförsäljare eller ditt elbolag. Bildskärmen har en jordad kontakt med tre stift, en kontakt med ett tredje (jordande) stift. Kontakten passar endast in i ett jordat eluttag av säkerhetsskäl. Om eluttaget inte kan ta emot en kontakt med tre stift, låt en elektriker installera rätt sorts uttag, eller använd en adapter för att jorda apparaten på ett säkert sätt. Försök inte kringgå den jordade kontaktens säkerhetssyfte. Koppla ur enheten när det åskar eller när den inte ska användas under en längre tid. Detta förhindrar att bildskärmen skadas av spänningstoppar. Överbelasta inte grendosor och förlängningssladdar. Överbelastning kan orsaka brand eller elstötar. Endast för användning med medföljande strömadapter (Endast för skärmar med strömadapter). Vägguttaget ska finnas i närheten av utrustningen och vara lätt att komma åt. 5

6 Installation Ställ inte bildskärmen på en instabil vagn, stativ, fäste eller bord. Om bildskärmen faller ner kan den orsaka personskador och skada produkten allvarligt. Använd endast en vagn, ett stativ, fäste eller bord som rekommenderas av tillverkaren eller som säljs tillsammans med produkten. Följ tillverkarens instruktioner vid installation av produkten och använd monteringstillbehör som rekommenderas av tillverkaren. Produkten på en vagn ska flyttas försiktig. Stoppa inte in några föremål i springan på bildskärmens hölje. Det kan skada kretsdelar och orsaka brand eller elstötar. Undvik att spilla ut vätska på bildskärmen. Placera inte produkten med framsidan mot golvet. Om du monterar bildskärmen på en vägg eller hylla, ska du använda en monteringssats från tillverkaren och följa satsens bruksanvisning. Lämna lite utrymme runt bildskärmen enligt bilden nedan. Annars är luftcirkulationen otillräcklig och kan orsaka överhettning, och därför kan orsaka brand eller skada på bildskärmen. Nedan finns de rekommenderade ventilationsområdena runt bildskärmen när den är installerad på väggen eller på stativet: 6

7 Rengöring Rengör höljet regelbundet med den medföljande trasan. Använd milt rengöringsmedel till att avlägsna fläckar, i stället för starka rengöringsmedel som kan skada höljet. Se till att inte rengöringsmedel läcker in i produkten vid rengöring. den kan repan skärmens yta. Trasan för inte vara för grov, eftersom Ta ut nätkabeln innan du rengör produkten. 7

8 Övrigt Om produkten avger en konstig lukt, ta OMEDELBART ut nätkabeln och kontakta ett servicecenter. Se till att ventilationsöppningarna inte är blockerade av ett bord eller gardiner. Utsätt inte LCD-bildskärmen för kraftiga vibrationer eller stötar när den används. Slå inte på eller tappa bildskärmen under transport. För skärmar med blank ram bör användaren fundera över placeringen av skärmen då ramen kan skapa störande reflexer från omgivande ljus och ljusa ytor. 8

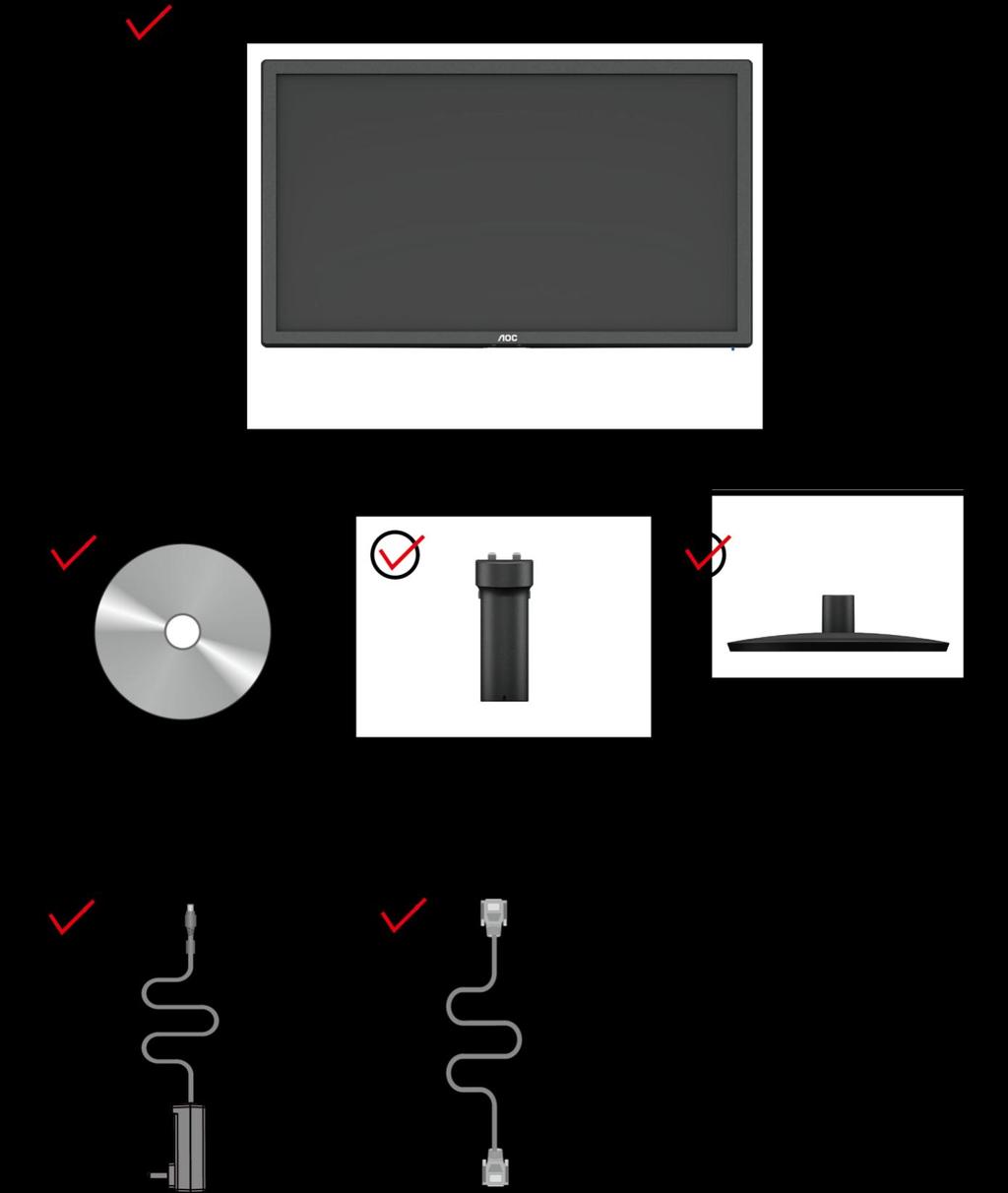

9 Inställning Förpackningens innehåll Monitor CD Manuell Ställ Stativbas Adapter Analog kabel 9

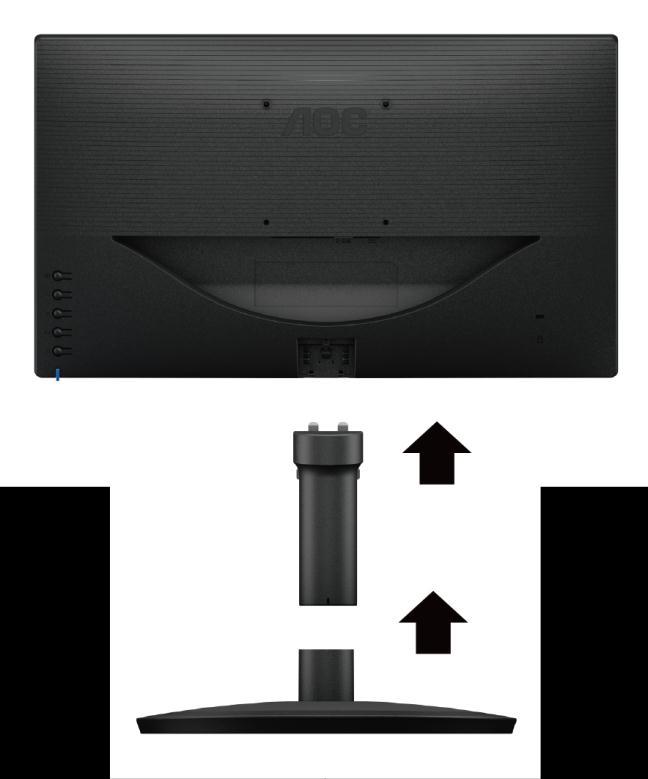

10 Montera ställ och bas Montera eller ta bort basen genom att följa stegen nedan. Inställning: Ta bort: 10

11 Justera visningsvinkeln För optimal visning rekommenderar vi att du sitter rakt framför bildskärmen, och sedan justerar dess vinkel efter behag. Håll i stativet så att du inte välter bildskärmen när du ändrar visningsvinkeln. Du kan justera bildskärmens vinkel från -5 till 23. OBS: Rör inte vid LCD-skärmen när du ändrar vinkeln. Då kan du skada eller förstöra LCD-skärmen. Placera inte handen nära gapet mellan monitorn och basen för att undvika skador när visningsvinkeln ställs in. Ställ inte in visningsvinkel över 23 grader för att undvika skador.. 11

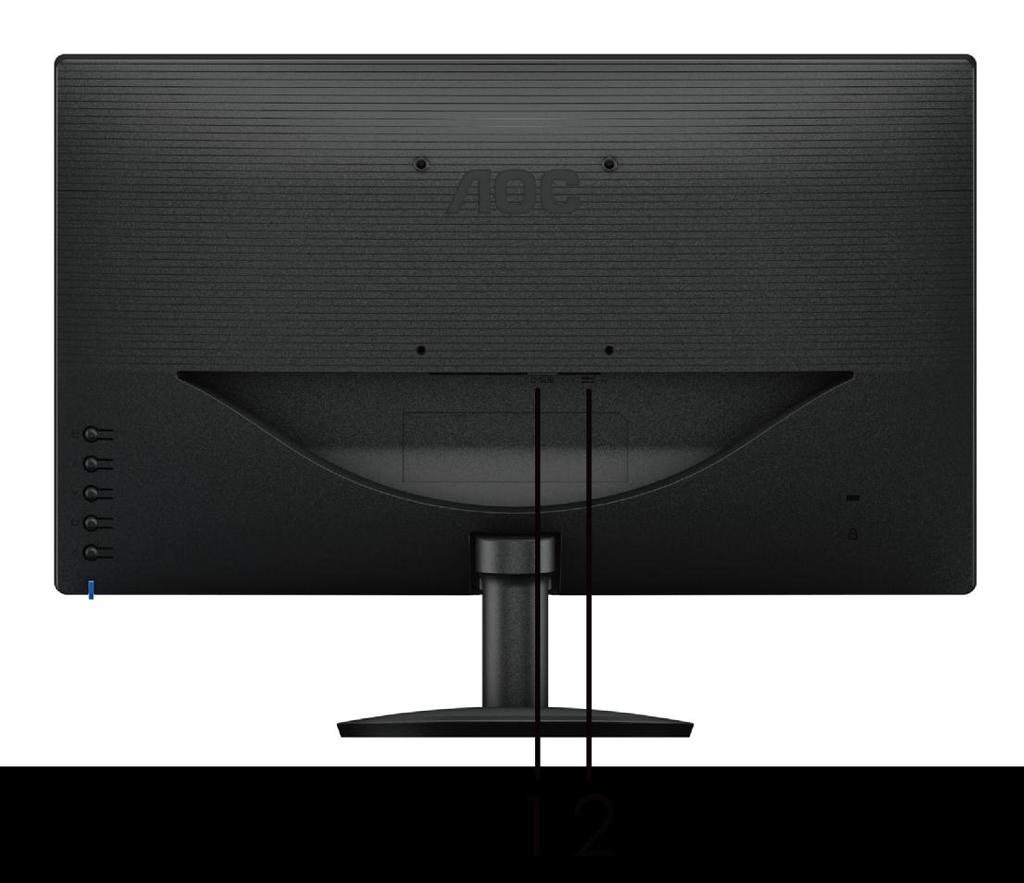

12 Ansluta blidskärmen Sladdanslutningar baktill på bildskärm och dator: 1. D-Sub) 2. Ström Skydda utrustningen genom att alltid stänga av datorn och LCD-skärmen före anslutning. 1 Anslut strömkabeln till växelströmsingångsporten på bildskärmens baksida. 2 Anslut den ena änden av 15-stifts D-Sub-kabeln till bildskärmens baksida och anslut den andra änden till datorns D-Sub-port. 3 Sätt på bildskärmen och datorn. Om bildskärmen visar en bild är installationen klar. Om bildskärmen inte visar bild, se Felsökning. 12

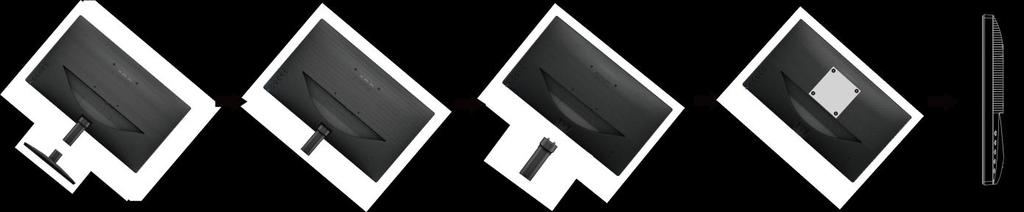

13 Fästa väggmonteringsarm Preparing to Install An Optional Wall Mounting Arm. Du kan fästa bildskärmen vid en väggmonteringsarm (köps separat). Koppla bort strömmen innan du utför denna procedur. Följ dessa steg: 1 Ta bort basen. 2 Följ tillverkarens instruktioner för att sätta ihop väggmonteringsarmen. 3 Placera väggmonteringsarmen baktill på bildskärmen. Rikta in hålen på armen med hålen baktill på bildskärmen. 4 Sätt in de 4 skruvarna i hålen och spänn dem. 5 Återanslut sladdarna. Se bruksanvisningen till den valfria väggmonteringsarmen för instruktioner om hur du fäster den vid väggen. Notera : VESA monteringsskruvhål finns inte tillgängliga på alla modeller, kontrollera med återförsäljaren eller den officiella avdelningen på AOC. 13

14 Justera Ställa in Optimal Upplösning Windows 10 För Windows 10: Högerklicka på START. Klicka på "KONTROLLPANELEN". Klicka på "BILDSKÄRM". 14

15 Klicka på "Ändra bildskärmsinställningar"-knappen. Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) till en optimal förinställd upplösning. 15

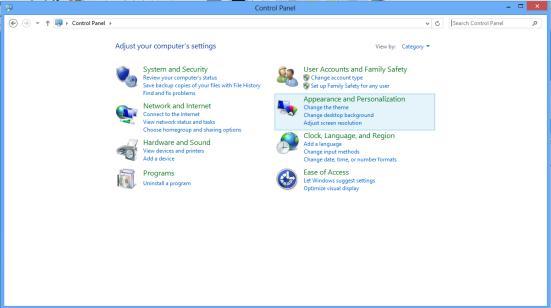

16 Windows 8 För Windows 8: Högerklicka och klicka på Alla appar längst ner till höger på skärmen. Ställ in "Visa efter" till "Kategori". Klicka på Utseende och anpassning. 16

17 Klicka på BILDSKÄRM. Ställ in upplösningen med SKJUTREGLAGET till Optimal förinställd upplösning. 17

18 Windows 7 För Windows 7: Klicka på START. Klicka på Kontrollpanelen. Klicka på Utseende och personlig anpassning. Klicka på BILDSKÄRM. 18

19 Ställ in upplösningen med SKJUTREGLAGET till Optimal förinställd upplösning. 19

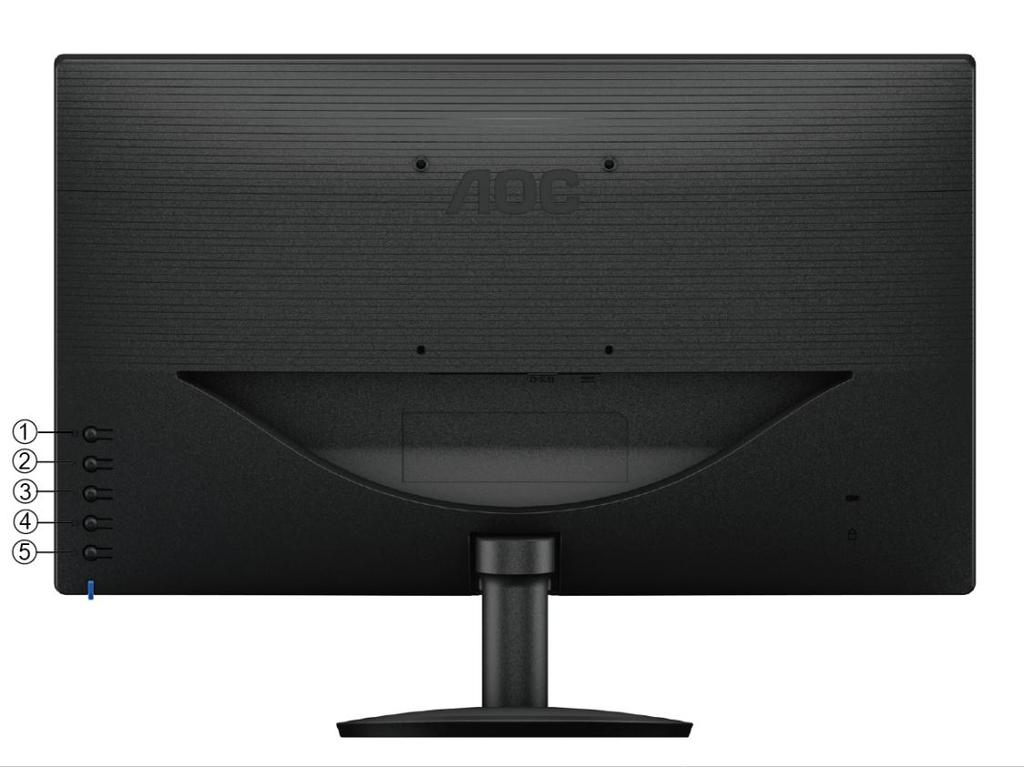

20 Snabbtangenter 1 Meny/Gå in 2 4:3 eller Wide/ 3 Clear Vision / 4 Auto / Avsluta 5 Ström Ström Tryck in och håll kvar strömknappen för att stänga av bildskärmen. Meny/Gå in Tryck för att visa menyn eller bekräfta valet. 4:3 eller genväg till storbildsproportion När det inte finns OSD, tryck kontinuerligt för att ändra 4:3 eller storbildsproportionen. (Om produktens skärmstorlek är 4:3 eller ingångssignalens upplösning är storbildsformat, är genvägen satt ut stånd för justering.) Auto / Avsluta När OSD är stängt tryck på Auto/Source knappen upprepade gånger i ungefär 2 sekunder för att genomföra automatisk konfiguration. 20

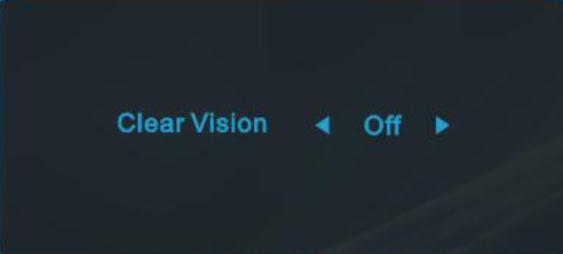

21 Clear Vision 1. När det inte finns någon OSD, tryck på knappen för att aktivera Clear Vision. 2. Använd eller knapparna för att välja mellan inställningarna svag, medium, stark eller av. Standardinställningen är alltid av. 3. Tryck på och håll kvar knappen i fem sekunder för att aktivera Clear Vision Demo och meddelandet Clear Vision Demo: på visas på skärmen i fem sekunder. Tryck på knappen Menu eller Exit för att meddelande skall försvinna. Tryck på och håll kvar knappen i fem sekunder igen, Clear Vision Demo stängs av. Clear Vision funktion ger den bästa upplevelsen vid bildvisning genom att konvertera låg upplösning och otydliga bilder till klara och livliga bilder. Av Clear Vision Svag Medium Stark Adjust the Clear Vision Clear Vision Demo På eller av Avaktivera eller aktivera Demo 21

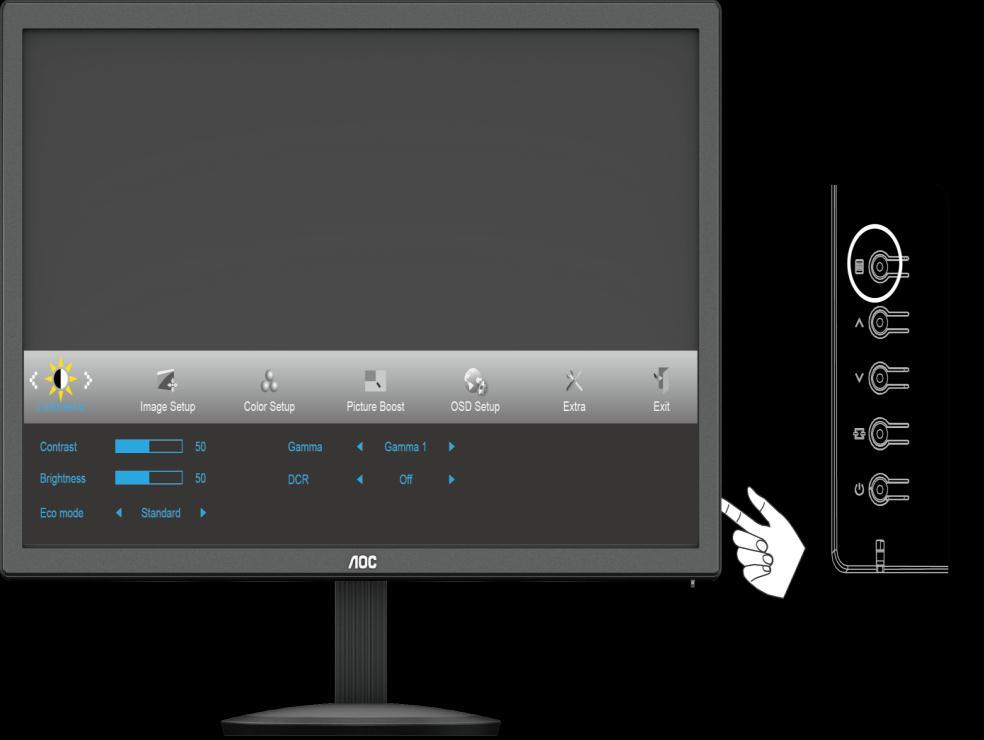

22 OSD-inställning Enkla och grundläggande instruktioner för kontrollknapparna. 1) Tryck på -button (MENU-knappen) (meny) för att aktivera OSD-fönstret. 2) Tryck på eller för att navigera genom funktionerna. När önskad funktion är markerad, tryck på -button (MENU-knappen) för att öppna undermenyn. När önskad funktion är markerad, tryck på -button (MENU-knappen) för att aktivera den. 3) Tryckpå eller för att ändra inställningar för den valda funktionen. Tryck på eller för att välja en annan funktion på undermenyn. Tryck på för att avsluta. Om du vill justera en annan funktion, upprepa steg ) OSD-låsfunktion: Du låser OSD-menyn genom att trycka in och hålla kvar -button (MENU-knappen) medan bildskärmen är avstängd, och därefter trycka på strömknappen för att sätta på bildskärmen. Du låser upp OSD-menyn genom att trycka in och hålla kvar -button (MENU-knappen) medan bildskärmen är avstängd, och därefter trycka på strömknappen för att sätta på bildskärmen. Kommentarer: 1) Om produkten bara har en signalingång, kan du inte justera posten "Input Select" (ingångsval). 2) Om produktens skärmstorlek är 4:3 eller om ingångssignalens upplösning är i vidformat, kan du inte justera posten "Image Ratio" (bildkvot) 3) En av funktionerna Klar visning, DCR, Färgförstärkning och Bildförbättring är aktiverad. övriga tre funktioner stängs därmed av. 22

23 Luminans 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (Luminans),och tryck på för att gå in. 3. Tryck på eller för att välja undermenyn,och tryck på för att gå in. 4. Tryck på eller för att justera. 5. Tryck på för att avsluta. Brightness (ljusstyrka) Justering av bakgrundsbelysning Contrast (kontrast) Eco mode Gamma DCR Standard Text Internet Spel Film Sport Gamma1 Gamma2 Gamma3 Av På Contrast from Digital-register (kontrast från digital-register). Standardläge Textläge Internetläge Spelläge Filmläge Sportläge Justera till Gamma1 Justera till Gamma2 Justera till Gamma3 Avaktivera dynamisk kontrastomfattning Aktivera dynamisk kontrastomfattning 23

24 Image Setup (bildinställning) 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (Image Setup (bildinställning),och tryck på för att gå in. 3. Tryck på eller för att välja undermenyn,och tryck på för att gå in. 4. Tryck på eller för att justera. 5. Tryck på för att avsluta. Clock (klocka) Justera bildklocka för att minska vertikat linjebrus. Focus (fokus) Justera bildfas för att minska horisontellt linjebrus Skärpa Justera bildens Skärpa H. Position Justera bildens horisontella position. V. Position Justera bildens vertikala position. 24

25 Color Temp. (färgtemperatur) 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (Color Temp. (färgtemperatur),och tryck på för att gå in. 3. Tryck på eller för att välja undermenyn,och tryck på för att gå in. 4. Tryck på eller för att justera. 5. Tryck på för att avsluta. Color Temp. DCB Mode Warm (varm) Normal Cool (kall) srgb Användare Röd Grön Blå Hämta varm färgtemperatur från EEPROM. Hämta normal färgtemperatur från EEPROM. Hämta kall färgtemperatur från EEPROM. Hämta SRGB färgtemperatur från EEPROM. Röd ökning från digital-register. Grön ökning från digital-register. Blå ökning från digital-register. Hel förstärkning På eller av Avaktivera eller aktivera helförstärkningsläget Naturskinn På eller av Avaktivera eller aktivera naturskinnsläget Grönt fält På eller av Avaktivera eller aktivera grönt fält-läget Himmelsblå På eller av Avaktivera eller aktivera himmelsblåläget AutoUpptäckt På eller av Avaktivera eller aktivera AutoUpptäcks-läget DCB Demo Demo På eller av Avaktivera eller aktivera Demo 25

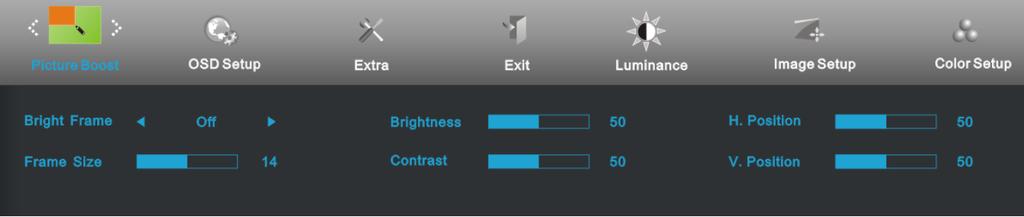

26 Bild-boost 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (Bild-boost),och tryck på för att gå in. 3. Tryck på eller för att välja undermenyn,och tryck på för att gå in. 4. Tryck på eller för att justera. 5. Tryck på för att avsluta. Ramstorlek Justera ramstorlek Brightness (ljusstyrka) Justera ramens ljusstyrka Contrast (kontrast) Justera ramens kontrast H. Position Justera ramens horisontella position V. Position Justera ramens vertikala position Ljus ram På eller av Avaktivera eller aktivera ljus ram 26

27 OSD-inställning 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (OSD-inställning),och tryck på för att gå in. 3. Tryck på eller för att välja undermenyn,och tryck på för att gå in. 4. Tryck på eller för att justera. 5. Tryck på för att avsluta. H. Position Justera horisontella OSD-position. V. Position Justera vertikal OSD-position. Timeout Justera OSD-timeout. Transparens Justera OSD-transparens Language (språk) Stäng av påminnelse På eller av Välj OSD-språk Stäng av påminnelse om användaren arbetar kontinuerligt i mer än 1 timme. 27

28 Extra 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (Extra),och tryck på för att gå in. 3. Tryck på eller för att välja undermenyn,och tryck på för att gå in. 4. Tryck på eller för att justera. 5. Tryck på för att avsluta. Input Select (ingångsval) AUTO/D-SUB Välj Signalkälla som ingång Auto konfig Ja eller nej Autojustera bilden till standard Avstängn.timer 0~24 timmar Välj tidsinställning för avstängning av monitorn. Bildkvot Wide eller 4:3 Välj wide eller 4:3-visningsformat DDC-CI Ja eller nej Sätt PÅ/AV DDC-CI-support Reset (återställning) Information Ja eller nej Återställ menyn till standard Visa informationen i huvudbilden och underbilds-källan 28

29 Avsluta 1. Tryck på (meny) för att visa MENU. 2. Tryck på eller för att välja (avsluta),tryck på för att avsluta. 3. Tryck på för att avsluta. Exit /avsluta) Stänger OSD 29

30 Indikatorlampa Status Lampfärg Fulleffektläge Grön Aktivt avstängningsläge Orange 30

31 Drivrutin Bildskärmsdrivrutin Windows 10 Starta Windows 10 Högerklicka på START. Klicka på "KONTROLLPANELEN". Klicka på "Bildskärm"-ikonen. 31

32 Klicka på "Ändra bildskärmsinställningar"-knappen Klicka på "Avancerade inställningar"-knappen. 32

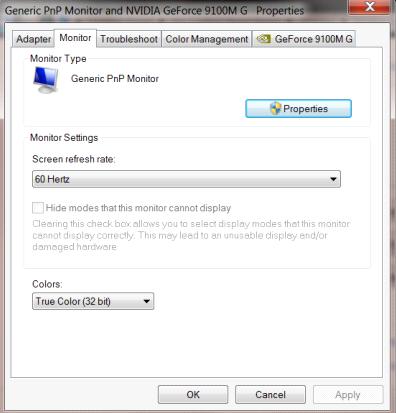

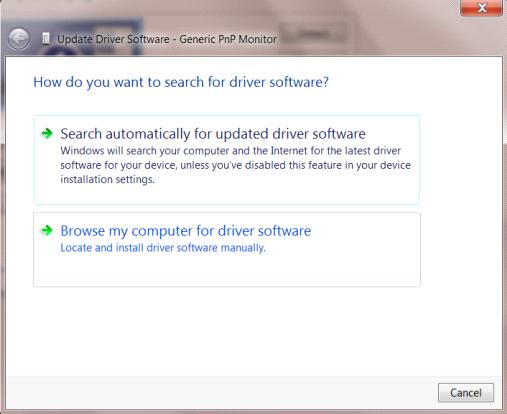

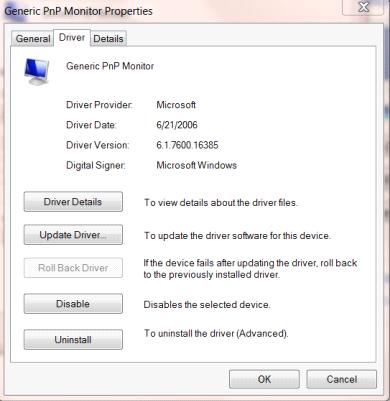

33 Klicka på fliken "Bildskärm" och klicka därefter på knappen "Egenskaper". Klicka på fliken "Drivrutin". Öppna fönstret "Uppdatera drivrutin-allmän PnP-bildskärm" genom att klicka på "Uppdatera drivrutin..." och klicka därefter på knappen "Välj drivrutinsprogramvara som redan finns på datorn". 33

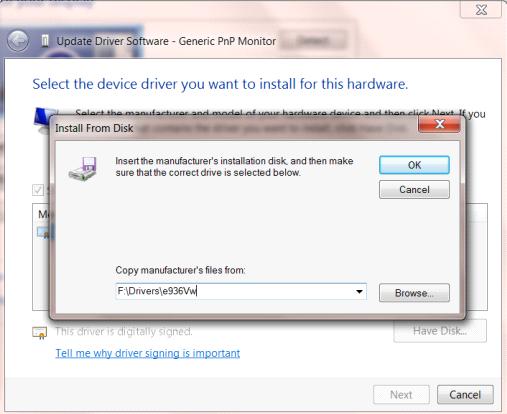

34 Välj "Låt mig välja från en lista över drivrutiner som finns på datorn". Klicka på "Har disk"-knappen. Klicka på knappen "Bläddra" och navigera till följande arkiv: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). Välj filen "xxx.inf" och klicka därefter på knappen "Öppna". Klicka på knappen "OK". Välj din bildskärmsmodell och klicka på knappen "Nästa". Filerna kopieras från CD:n till din hårddiskenhet. Stäng alla fönster och ta bort CD:n. Starta om systemet. Systemet väljer automatiskt den högsta uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 34

35 Windows 8 Starta Windows 8 Högerklicka och klicka på Alla appar längst ner till höger på skärmen. Klicka på "Kontrollpanel "-knappen. Ställ in "Visa efter" på "Stora ikoner" eller "Små ikoner". 35

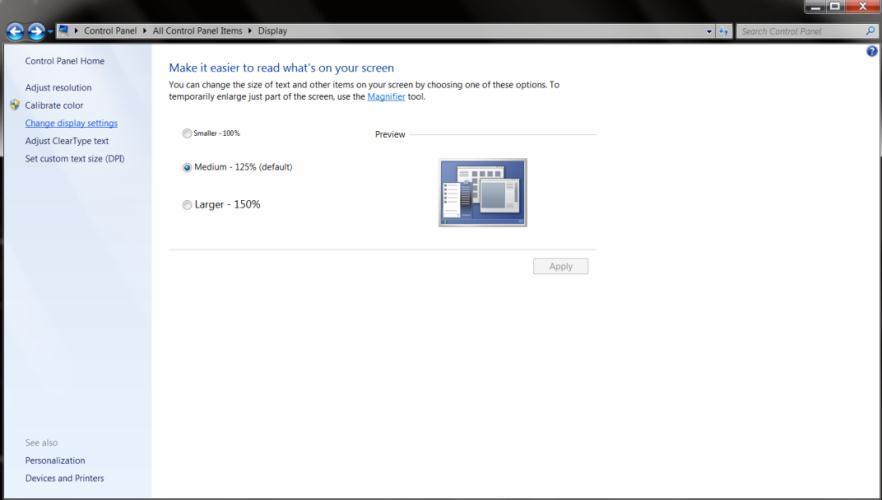

36 Klicka på "Bildskärm"-ikonen. Klicka på "Ändra bildskärmsinställningar"-knappen. Klicka på "Avancerade inställningar"-knappen. 36

37 Klicka på fliken "Bildskärm" och klicka därefter på knappen "Egenskaper". Klicka på fliken "Drivrutin". Öppna fönstret "Uppdatera drivrutin-allmän PnP-bildskärm" genom att klicka på "Uppdatera drivrutin..." och klicka därefter på knappen"välj drivrutinsprogramvara som redan finns på datorn". 37

38 Välj "Låt mig välja från en lista över drivrutiner som finns på datorn". Klicka på "Har disk"-knappen. Klicka på knappen "Bläddra" och navigera till följande arkiv: X:\Driver\modulnamn (där X står för bokstaven som tilldelats drivrutinen för CD-ROM-enheten). Välj filen "xxx.inf" och klicka därefter på knappen "Öppna". Klicka på "OK"-knappen. Välj din bildskärmsmodell och klicka på knappen "Nästa". Filerna kopieras från CD:n till din hårddiskenhet. Stäng alla fönster och ta bort CD:n. Starta om systemet. Systemet väljer automatiskt den maximala uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 38

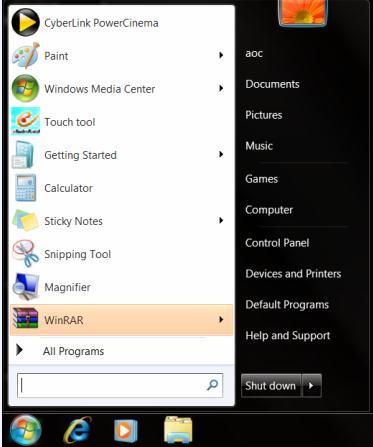

39 Windows 7 Starta Windows 7 Klicka på 'Start' knappen och klicka sedan på 'Kontrollpanel'. Klicka på ikonen 'skärm'. Klicka på knappen Ändra skärminställningar. 39

40 5.Klicka på knappen Avancerade inställningar. 6. Klicka på fliken Monitor och klicka sedan på knappen Egenskaper. 7.Klicka på fliken Drivrutiner. 40

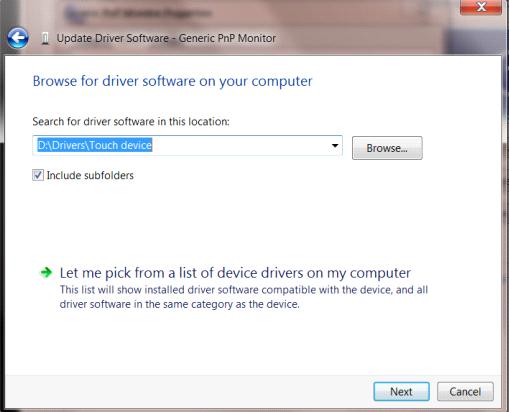

41 8. Öppna fönstret "Uppdatera drivrutinsprogram-allmän PnP-bildskärm" genom att klicka på Uppdatera drivrutiner... och klicka sedan på knappen "Sök på min dator efter drivrutinsprogram". 9. Välj "Låt mig välja från en lista med enhetsdrivrutiner på min dator". 10. Klicka på knappen Har skiva. Klicka på knappen Bläddra och navigera till följande katalog: X:\Driver\module name (där X är enhetsbokstaven för CD-ROM enheten). 41

42 11. Välj "xxx.inf" filen och klicka på knappen Öppna. Klicka på knappen OK. 12. Välj din monitormodell och klicka på knappen Nästa. Filerna kommer att kopieras från CD-skivan till din hårddisk. 13. Stäng alla öppna fönster och ta bort CD-skivan. 14. Starta om systemet. Systemet kommer automatiskt att välj den maximala uppdateringshastigheten och motsvarande färgmatchningsprofil. 42

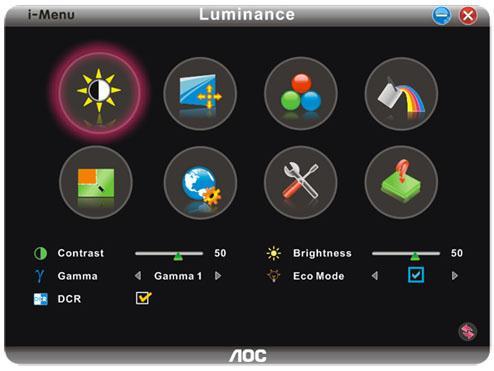

43 i-menu Välkommen att använda i-menu programmet från AOC. i-menu gör det lätt att ändra din monitors skärminställning med menyer på skärmen istället för OSD-knappar på monitorn. Klicka här för att installera programmet. För fullständig installation följ installationsguiden. 43

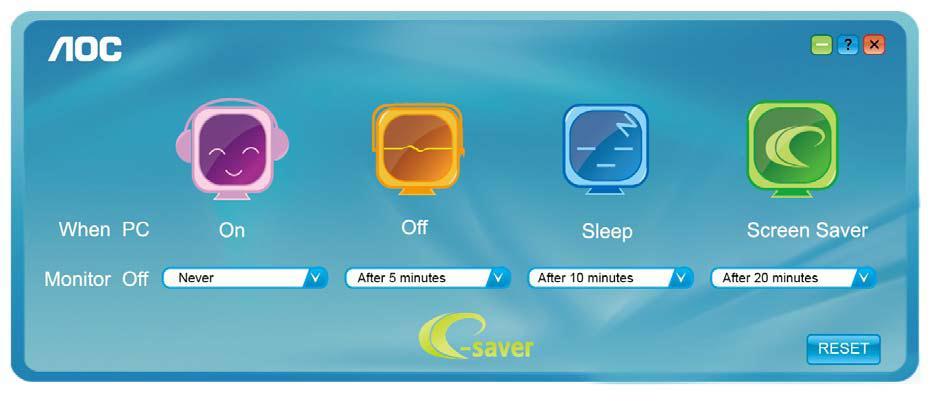

44 e-saver Välkommen att använda programmet AOC e-saver för bildskärmens energisparfunktioner. De smarta avstängningsfunktionerna i AOC e-saver stänger av bildskärmen när datorn har en viss status (på, av, viloläge eller skärmsläckare). Den aktuella avstängningstiden beror på dina inställningar (se exempel nedan). Klicka på "driver/e-saver/setup.exe" för att starta installationen av programmet e-saver och följ installationsguiden för att slutföra installationen. Under var och en av de fyra datorstatusarna kan du välja önskad tid (i minuter) på rullgardinsmenyn när bildskärmen stängs av automatiskt. Bild med exemplet ovan: 1) Bilskärmen stängs aldrig av när datorn är på. 2) Bildskärmen stängs av automatiskt fem minuter efter att datorn stängts av. 3) Bildskärmen stängs av automatiskt tio minuter efter att datorn gått i viloläge/vänteläge. 4) Bildskärmen stängs av automatiskt 20 minuter efter att skärmsläckaren startar.. Klicka på "RESET" (ÅTERSTÄLL) för att återgå till e-savers standardinställningar nedan. 44

45 Screen+ Välkommen att använda "Screen+"programmet från AOC.Screen+ -programvaran är ett delningsverktyg för skärmskrivbordet. Det delar upp skrivbordet i olika fält, och varje fält visar ett eget fönster. Du behöver bara dra fönstret till motsvarande fält när du vill få åtkomst till det. Det stöder multipel bildskärmsvisning för att underlätta ditt arbete. Följ installationsprogramvaran för att installera det. 45

46 Felsök Problem & Fråga Strömlampan lyser inte Inga bilder på skärmen Bilden är oskarp & har spökbildsproblem Bilden hoppar, flimrar eller så syns ett vågmönster på bilden Bildskärmen har fastnat i "aktivt avstängningsläge" Någon av primärfärgerna (RÖTT, GRÖNT eller BLÅTT) saknas Skärmbilden är inte centrerad eller har fel storlek Bilden har färgdefekter (vitt ser inte vitt ut) Horisontella eller vertikala störningar på skärmen Möjliga lösningar Kontrollera att strömknappen är PÅ och att strömsladden är ordentligt ansluten till ett jordat eluttag och till bildskärmen. Är nätkabeln ordentligt ansluten? Kontrollera nätkabeln och strömmen. Är kabeln rätt ansluten? (Ansluten med D-sub-kabeln) Kontrollera DB-15-kabelns anslutning. (Ansluten med DVI-kabeln) Kontrollera DVI-kabelns anslutning. * DVI-ingång finns inte på alla modeller. (Ansluten med HDMI -kabeln) Kontrollera HDMI -kabelns anslutning. * HDMI -ingång finns inte på alla modeller. Om datorn är på, starta om den för att visa startskärmen (inloggningsskärmen). Om den första skärmen (inloggningsskärmen) öppnas, starta datorn i lämpligt läge (felsäkert läge för Windows ME/XP/2000) och ändra sedan videokortets frekvens. (Se Ställa in optimal upplösning) Om den första skärmen (inloggningsskärmen) inte öppnas, kontakta servicecentret eller din återförsäljare. Ser du "Insignal stöds inte" på skärmen? Du ser detta meddelnade när signalen från videokortet överskrider den maximala upplösningen och frekvensen som bildskärmen kan hantera. Justera en maximal upplösning och frekvens som bildskärmen kan hantera. Kontrollera att AOC bildskärmsdrivrutiner är installerade (du hittar AOC bildskärmsdrivrutiner på: Här). Justera kontrollerna för kontrast och ljusstyrka. Tryck för att autojustera. Använd inte en förlängningssladd eller en omkopplingsdosa.vi rekommenderar att du ansluter bildskärmen direkt till videokortsutgångsanslutningen på baksidan. Flytta bort elapparater i närheten som kan orsaka elektrisk interferens. Använd den maximala uppdateringsfrekvens som din bildskärm är kapabel till vid den upplösning som du använder. Datorns strömknapp ska vara PÅ. Datorns videokort ska passa ordentligt på sin plats. Kontrollera att bildskärmens videosladd är rätt ansluten till datorn. Syna bildskärmens videosladd och kontrollera att inget stift är böjt. Kontrollera att datorn fungerar genom att trycka på tangenten CAPS LOCK på tangentbordet medan du ser om CAPS LOCK-indikatorn tänds. Indikatorlampan ska tändas eller släckas när du trycker på tangenten CAPS LOCK. Syna bildskärmens videosladd och kontrollera att inget stift är skadat. Kontrollera att bildskärmens videosladd är rätt ansluten till datorn. Justera H-Position och V-Position eller tryck på snabbtangent (AUTO). Justera RGB-färg eller välj önskad färgtemperatur. Används Windows 95/98/2000/ME/XP avstängningsläge Justera KLOCKA och FOKUS. Tryck för att autojustera. 46

47 Tekniska data Allmänna specifikationer LCD-panel Extra Fysiska egenskaper Omgivning Modellnummer Drivsystem Visningsbar bilsdstorlek Pixelhöjd Video Separat synk. Visningsfärg Punktklocka Horisontellt avsökningsintervall Horisontell avsökningsstorlek (maximum) Vertikalt avsökningsintervall Vertikal avsökningsstorlek (maximum) Optimal förinställd upplösning Plug & Play Ingångsanslutning Ingångsvideosignal E2280SWN TFT-färg-.LCD 54,7cmdiagonal 0, 2482mm(H) x 0,2482mm(V) R, G, B Analogt gränssnitt H/V TTL 16,7M färger 148,5 MHz 30 khz - 83 khz 476,64mm 50 Hz - 76 Hz 268,11mm 1920 x 1080 (60 Hz) VESA DDC2B/CI VGA Strömkälla 19Vdc, 1.30A Energiförbrukning Avstängn.timer Anslutningstyp Signalsladdtyp Temperatur Luftfuktighet Altitud Analog: 0,7Vp-p (standard), 75 OHM Typisk(Ljusstyrka = 90,Kontrast = 50) 20W (Ljusstyrka = 100,Kontrast = 100) energisparläge 0~24 timmar VGA Avtagbar Drift 0 to 40 Förvaring -25 to 55 Drift Förvaring 25W <0.5W 10% to 85% (non-condensing) 5% to 93% (non-condensing) Drift 0 to5000 m (0~ 16404ft ) Förvaring 0 to12192m (0~ ft ) 47

48 Förinställda bildskärmslägen STÄLL UPPLÖSNING Horisontell frekvens (khz) Vertikal frekvens (Hz) VGA MAC MODE VGA IBMMODEDOS SVGA MAC MODE SVGA XGA SXGA WXGA WXGA WSXGA FHD

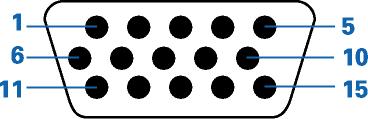

49 Stifttilldelningar 15-stift signalkabel för färgdisplay Stift nr. Signalnamn Stift nr. Signalnamn 1 Video-röd 9 +5V 2 Video-grön 10 Jord 3 Video-blå 11 N.C. 4 N.C. 12 DDC-seriella data 5 Detektera sladd 13 H-synk 6 GND-R 14 V-synk 7 GND-G 15 DDC-seriell klocka 8 GND-B Plug and Play Plug & Play DDC2B-funktion Denna bildskärm har VESA DDC2B-kapacitet i enlighet med VESA DDC STANDARD. Den ger bildskärmen möjlighet att informera värdsystemet om sin identitet och, beroende på vilken DDC-nivå som används, kommunicera ytterligare information om visningsmöjligheterna. DDC2B är en tvåvägs datakanal som baseras på I2C-protokollet. Värden kan begära EDID-information över DDC2B-kanalen. 49

50 Bestämmelser FCC-meddelande Anmärkning angående FCC Klass B radiofrekvensstörningar VARNING: (FÖR FCC-GODKÄNDA MODELLER) OBS! Den här utrustningen har testats och befunnits vara anpassad till gränsvärdena för en digital enhet Klass B enligt Part 15 i FCC Rules. Dessa krav är utformade för att ge rimligt skydd mot skadliga störningar från installationer i bostadsområden. Denna utrustning genererar, använder och kan utsända radiofrekvensenergi och om den inte installeras och används enligt bruksanvisningen kan den orsaka skadliga störningar på radiokommunikationer. Det finns dock ingen garanti för att inte interferens förekommer i en enskild installation. Om utrustningen stör radio- eller tv-mottagningen måste användaren åtgärda störningen genom en eller flera av nedanstående åtgärder. Undersök om utrustningen stör mottagningen genom att stänga av och starta utrustningen enligt följande: Rikta om eller flytta mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till. Rådfråga din återförsäljare eller en behörig radio/tv-tekniker. ANM.: Ändringar eller modifikationer som inte uttryckligen godkänts av kravställaren kan upphäva användarens befogenhet att använda denna utrustning. Skärmade kablar och nätkabel, om sådan finns, måste användas för att uppfylla gränskraven. Tillverkaren är inte ansvarig för radio- eller TV-störningar som orsakas av otillåten modifikation av denna utrustning. Det är användarens skyldighet att rätta till sådana störningar. Det är användarens skyldighet att rätta till sådana störningar. 50

51 WEEE-deklaration Avfallshantering för privata hushåll inom EU. Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med övrigt hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild återvinningscentral för el- och elektronikavfall. Hushållens källsortering och återvinning är en viktig del i tillvaratagandet av naturens resurser till skydd för människors hälsa och miljön. Du kan få ytterligare information om närmaste återvinningsplats från din kommun eller i butiken där du köpte varan. WEEE-deklaration för Indien Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med övrigt hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild återvinningscentral för el- och elektronikavfall. Hushållens källsortering och återvinning är en viktig del i tillvaratagandet av naturens resurser till skydd för människors hälsa och miljön. För mer information om var du kan lämna din kasserade utrustning för återvinning i Indien, gå in på följande webblänk. EPA Energy Star (FÖR EPA-CERTIFIERADE MODELLER) ENERGY STAR är ett registrerat märke i U.S.A. As an ENERGY STAR Partner, AOC International (Europe) BV och Envision Peripherals, Inc. har fastställt att denna produkt uppfyller riktlinjerna för energieffektivitet enligt ENERGY STAR. 51

52 Service Garantibevis för Europa BEGRÄNSAD TRE-ÅRSGARANTI* För AOC LCD-bildskärmar som sålts inom Europa garanterar AOC International (Europe) BV att maskinen är utan fel i material eller tillverkning under tre (3) år från konsumentens inköpsdatum. Under denna period kommer AOC International (Europe) B.V. att antingen reparera den defekta produkten med nya eller ombyggda delar, eller byta ut den mot en ny eller ombyggd produkt utan kostnad, förutom exempel som *anges nedan. Om inköpsbeviset är frånvarande startar garantin 3 månader efter det tillverkningsdatum som anges på produkten. Om produkten verkar vara defekt, kontakta din lokala återförsäljare eller hänvisa till service och supportavdelningen på för garantianvisningar för ditt land. Fraktkostnaden för leverans och retur i garantin är förbetald av AOC. Se till att du skaffar ett daterat inköpsbevis tillsammans med produkten och skickar till ett AOC-certifierat eller auktoriserat servicecenter under följande villkor: Se till att LCD-bildskärmen är förpackad i en ordentlig kartong (AOC föredrar originalkartongen som skyddar din skärm tillräckligt under transport). Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen AOC International (Europe) B.V. betalar returfrakten för ett av länderna som anges på detta garantibesked. AOC International (Europe) B.V. är inte ansvarigt för kostnader i samband med transport av produkten över internationella gränser. Detta inkluderar gränser inom EU. Om LCD-bildskärmen inte är tillgänglig för avhämtning när budbäraren anländer kommer du att debiteras en insamlingsavgift. * Denna begränsade garanti täcker inte förlust eller skada som orsakas av: Skador vid transport på grund av felaktig förpackning Felaktig installation eller underhåll, annat än i enlighet med AOC:s bruksanvisning Felaktig användning Underlåtenhet Orsak annan än vanlig kommersiell eller industriell användning Ändringar utförda av icke-auktoriserade Reparation, ändring eller installation av tillbehör eller delar av andra än ett AOC-certifierat eller auktoriserat servicecenter Olämpliga miljöer med t.ex. fukt, vattenskador och damm Skada orsakat av våld, jordbävning och terroristattacker Överdriven eller otillräcklig värme eller luftkonditionering eller elektriska strömavbrott, överspänning eller andra oregelbundenheter Denna begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara som du eller tredje part ändrat eller modifierat. Du bär hela ansvaret för sådana ändringar eller modifikationer. 52

53 Alla AOC LCD-bildskärmar är tillverkade enligt ISO klass 1 standard för pixelpolicy. Om garantin har gått ut har du fortfarande tillgång till alla tillgängliga servicealternativ, men du kommer att ansvara för kostnaderna för service, inklusive reservdelar, arbete, frakt (om någon) och tillämpliga skatter. Det AOC-certifierade eller godkända servicecentret kommer att ge dig en uppskattning av kostnaderna för service innan ditt godkännande att utföra service. ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV TRE (3) ÅR FÖR DELAR OCH ARBETE FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. AOC INTERNATIONAL (EUROPE) B.V. ÅTAGANDEN OCH DIN ERSÄTTNING ÄR ENLIGT DETTA AVTAL ENBART OCH UTESLUTANDE DET SOM ANGES HÄRI. AOC INTERNATIONAL (EUROPE) B.V. ANSVAR, VARE SIG DESSA BASERAS PÅ KONTRAKT, FÖRSEELSE ELLER ANDRA JURIDISKA TEORIER, FÅR INTE ÖVERSKRIDA PRISET PÅ DEN ENSKILDA ENHETEN VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR DETTA ANSPRÅK. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR AOC INTERNATIONAL (EUROPE) B.V. ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA STATER TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV ANSVARET FÖR FÖLJDSKADOR ELLER TILLFÄLLIGA SKADOR KAN DET HÄNDA ATT OVANSTÅENDE BEGRÄNSNING INTE GÄLLER DIG. ÄVEN OM DENNA BEGRÄNSADE GARANTI GER DIG VISSA LAGLIGA RÄTTIGHETER, KAN DU HA ANDRA RÄTTIGHETER, SOM VARIERAR FRÅN LAND TILL LAND. DENNA BEGRÄNSADE GARANTI GÄLLER ENDAST FÖR PRODUKTER KÖPTA I MEDLEMSLÄNDER I EU. Informationen i det här dokumentet kan ändras utan föregående meddelande. Mer information finns på: 53

54 Garantideklaration för Mellanöstern och Afrika (MEA) Och Oberoende staters samvälde (OSS) BEGRÄNSAT TILL ETT TILL TRE ÅRS GARANTI* För AOC LCD-skärmar som säljs i Mellanöstern och Afrika (MEA) och i Oberoende staters samvälde (OSS), garanterar AOC International (Europe) B.V. att denna produkt är fri från defekter i material och utförande under en period av ett (1) till tre (3) år från tillverkningsdatum beroende på försäljningsland. Under denna period erbjuder AOC International (Europe) B.V. en inlämningsgarantisupport (lämna in till servicecenter) på ett AOC-auktoriserat servicecenter eller återförsäljare som efter eget gottfinnande antingen reparerar den defekta produkten med nya eller ombyggda delar, eller byter ut den mot en ny eller ombyggd produkt utan kostnad, förutom exempel som *anges nedan. Som standardpolicy beräknas garantin från tillverkningsdatum identifierat från produkt-id-serienumret, men den totala garantin kommer att vara femton (15) månader till trettionio (39) månader från tillverkningsdatum beroende på försäljningsland. Garantin kan övervägas i undantagsfall som ligger utanför garantin per produktserienummer och för sådana exceptionella fall är ursprunglig faktura/inköpsbevis obligatoriskt. Om produkten verkar vara defekt, kontakta din AOC-auktoriserade återförsäljare eller se service- och supportdelen på AOC:s webbsida för garantianvisningar för ditt land: Egypten: CIS Centralasien: Mellanöstern: Sydafrika: Saudiarabien: Se till att du skaffar ett daterat inköpsbevis tillsammans med produkten och skickar till ett AOC-auktoriserat servicecenter eller återförsäljare under följande villkor: Se till att LCD-bildskärmen är förpackad i en ordentlig kartong (AOC föredrar originalkartongen som skyddar din skärm tillräckligt under transport). Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen * Denna begränsade garanti täcker inte förlust eller skada som orsakas av: Skador vid transport på grund av felaktig förpackning Felaktig installation eller underhåll, annat än i enlighet med AOC:s bruksanvisning Felaktig användning Underlåtenhet Orsak annan än vanlig kommersiell eller industriell användning Ändringar utförda av icke-auktoriserade Reparation, ändring eller installation av tillbehör eller delar av andra än ett AOC-certifierat eller 54

55 auktoriserat servicecenter Olämpliga miljöer med t.ex. fukt, vattenskador och damm Skada orsakat av våld, jordbävningar och terroristattacker Överdriven eller otillräcklig värme eller luftkonditionering eller elektriska strömavbrott, överspänning eller andra oregelbundenheter Denna begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara som du eller tredje part ändrat eller modifierat. Du bär hela ansvaret för sådana ändringar eller modifikationer. Alla AOC LCD-bildskärmar är tillverkade enligt ISO klass 1 standard för pixelpolicy. Om garantin har gått ut har du fortfarande tillgång till alla tillgängliga servicealternativ, men du kommer att ansvara för kostnaderna för service, inklusive reservdelar, arbete, frakt (om någon) och tillämpliga skatter. Det AOC-certifierade, auktoriserade servicecentret eller återförsäljaren kommer att ge dig en uppskattning av kostnaderna för service innan ditt godkännande att utföra service. ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV ETT (1) TILL TRE (3) ÅR FÖR DELAR OCH ARBETE FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. AOC INTERNATIONAL (EUROPE) B.V. ÅTAGANDEN OCH DIN ERSÄTTNING ÄR ENLIGT DETTA AVTAL ENBART OCH UTESLUTANDE DET SOM ANGES HÄRI. AOC INTERNATIONAL (EUROPE) B.V. ANSVAR, VARE SIG DESSA BASERAS PÅ KONTRAKT, FÖRSEELSE ELLER ANDRA JURIDISKA TEORIER, FÅR INTE ÖVERSKRIDA PRISET PÅ DEN ENSKILDA ENHETEN VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR DETTA ANSPRÅK. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR AOC INTERNATIONAL (EUROPE) B.V. ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA STATER TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV ANSVARET FÖR FÖLJDSKADOR ELLER TILLFÄLLIGA SKADOR KAN DET HÄNDA ATT OVANSTÅENDE BEGRÄNSNING INTE GÄLLER DIG. ÄVEN OM DENNA BEGRÄNSADE GARANTI GER DIG VISSA LAGLIGA RÄTTIGHETER, KAN DU HA ANDRA RÄTTIGHETER, SOM VARIERAR FRÅN LAND TILL LAND. DENNA BEGRÄNSADE GARANTI GÄLLER ENDAST FÖR PRODUKTER KÖPTA I MEDLEMSLÄNDER I EU. Informationen i det här dokumentet kan ändras utan föregående meddelande. Mer information finns på: 55

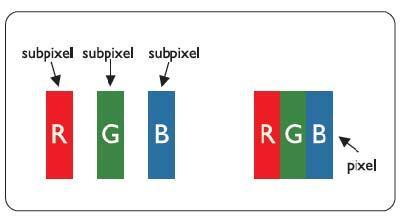

56 AOC International (Europe) B.V. Prins Bernhardplein 200 / 6th floor, Amsterdam, The Netherlands Tel: +31 (0) Fax: +31 (0) AOC pixelpolicy ISO-klass 1 25 juli 2013 AOC strävar efter att tillhandahålla produkter av högsta kvalitet. Vi använder några av branschens mest avancerade tillverkningsprocesser och tillämpar strikt kvalitetskontroll. Men ibland går det inte att undvika pixeleller subpixeldefekter på de TFT-skärmpaneler som används i platta panelskärmar. Ingen tillverkare kan garantera att alla paneler är fria från pixeldefekter, men AOC garanterar att alla bildskärmar med ett oacceptabelt antal defekter kommer att repareras eller bytas ut under garantiperioden. Denna pixelpolicy förklarar de olika typerna av pixeldefekter och definierar acceptabla defektnivåer för var och en av dessa typer. För att vara berättigad till reparation eller utbyte under garantiperioden, måste antalet pixeldefekter på en TFT-skärmpanel överstiga dessa acceptabla nivåer. Definition av pixlar och subpixel En pixel, eller ett bildelement, består av tre subpixlar i primärfärgerna rött, grönt och blått. När alla subpixlar i en pixel lyser, framstår de tre färgade subpixlarna tillsammans som en enda vit pixel. När alla är släckta, framstår de tre färgade subpixlarna tillsammans som en enda svart pixel. subpixlar subpixlar subpixlar pixlar Typer av pixeldefekter Felaktigt ljusa punkter: skärmen visar ett mörkt mönster, subpixlar eller pixlar lyser alltid eller är "on" (på) Felaktigt svarta punkter: skärmen visar ett ljust mönster, subpixlar eller pixlar är alltid mörka eller "off" (av). ISO Pixeldefektklass Defekttyp 1 Ljus pixel Defekttyp 2 Mörk pixel Klass Defekttyp 3 Ljus subpixel Defekttyp 4 Mörk subpixel AOC International (Europe) B.V. 56

57 Garantivillkor för Nord- och Sydamerika (exklusive Brasilien) GARANTIVILLKOR för AOC färgbildskärmar Inklusive de som säljs i Nordamerika som specificerat Envision Peripherals, Inc. garanterar att den här produkten är fri från defekter i material och arbetsutförande under en period på tre (3) år foch ett (1) år för CRT-rör eller LCD-panel efter det ursprungliga inköpsdatumet. Under denna period kommer EPI (EPI är förkortning av Envision Peripherals, Inc.) att antingen reparera den defekta produkten med nya eller ombyggda delar, eller byta ut den mot en ny eller ombyggd produkt utan kostnad enligt nedan*. Delarna eller produktem som byts blir EPI:s egendom. För att få service i USA under denna begränsade garanti, ring EPI för namnet på närmaste auktoriserade servicecenter. Leverera produkten med förbetald frakt tillsammans med inköpskvittot till ett EPI-auktoriserat servicecenter. Om du inte kan leverera personligen: Förpacka produkten i dess ursprungliga förpackning (eller liknande) Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen Försäkra den (eller bär risken för förlust/skada under transport) Betala all frakt EPI ansvarar inte för skador på inkommande produkt som inte packats riktigt. EPI betalar returfrakten till något av länderna som specificeras i detta garantibesked. EPI är inte ansvarigt för kostnader i samband med transport av produkten över internationella gränser. Detta inkluderar de internationella gränserna i länderna i detta garantibesked. I USA och Kanada, kontakta din återförsäljare eller EPI:s kundtjänst, RMA-avdelning på avgiftsfritt nummer (888) Du kan även begära ett RMA-nummer online på * Denna begränsade garanti täcker inte förlust eller skada som orsakas av: Transport eller felaktig installation eller felaktigt underhåll Felaktig användning Underlåtenhet Orsak annan än vanlig kommersiell eller industriell användning Ändringar utförda av icke-auktoriserade Reparation, ändring eller installation av tillbehör eller delar av andra än ett auktoriserat EPI-servicecenter Olämplig miljö Överdriven eller otillräcklig värme eller luftkonditionering eller elektriska strömavbrott, överspänning eller andra oregelbundenheter Denna treåriga begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara ändrats eller modifierats av dig eller tredje part. Du är ensamt ansvarig för sådana ändringar eller modifikationer. 57

58 ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV TRE (3) ÅR FÖR DELAR OCH ARBETE OCH ETT (1) ÅR FÖR CRT-RÖR ELLER LCD-PANEL FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. I USA TILLÅTER VISSA DELSTATER INGA TIDSBEGRÄNSNINGAR AV DEN UNDERFÖRSTÅDDA GARANTIN, VARFÖR OVANSTÅENDE BEGRÄNSNINGAR KANSKE INTE GÄLLER DIG. EPI:S SKYLDIGHETER OCH DIN KOMPENSATION HÄRUNDER ÄR ENDAST OCH ENBART DE SOM ANGES HÄR. EPI:S ANSVAR, OAVSETT OM DET HAR SIN GRUND I AVTALSBROTT, SKADESTÅNDSGRUNDANDE HANDLING, GARANTI, STRIKT ANSVAR ELLER NÅGOT ANNAT, SKA INTE ÖVERSTIGA PRISET FÖR DEN ENSKILDA ENHET VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR ANSPRÅKET. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR ENVISION PERIPHERALS, INC. INTE ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA DELSTATER I USA TILLÅTER INTE UTESLUTNING ELLER BEGRÄNSNING AV ANSVARET FÖR OFÖRUTSEDDA SKADOR ELLER FÖLJDSKADOR, OCH I SÅ FALL KANSKE DU INTE OMFATTAS AV OVANSTÅENDE BEGRÄNSNING. TROTS ATT DENNA BEGRÄNSADE GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, HAR DU KANSKE ANDRA RÄTTIGHETER SOM KAN VARIERA MELLAN OLIKA STATER. I USA gäller denna begränsade garanti enbart för produkter som köpts i USA:s fastland, Alaska och Hawaii. Utanför USA gäller denna begränsade garanti enbart för produkter köpta i Kanada. informationen i det här dokumentet kan ändras utan föregående meddelande. Ytterligare information finns här: USA: ARGENTINA: BOLIVIA: CHILE: COLOMBIA: COSTA RICA: DOMINIKANSKA REPUBLIKEN: ECUADOR: EL SALVADOR: GUATEMALA: HONDURAS: NICARAGUA: PANAMA: PARAGUAY: PERU: URUGUAY: VENEZUELA: OM LAND INTE ÄR LISTAT: 58

59 EASE PROGRAME Endast för AOC-märkta bildskärmar som säljs inom kontinentala USA. Alla AOC-märkta bildskärmar omfattas nu av EASE Program. Om din bildskärm inte fungerar någon gång under de första tre månaderna, kommer AOC att ge dig en ersättningsskärm inom 72 timmar efter att du har godkänts för vårt program. Om bildskärmen uppfyller kraven för EASE-programmet, kommer AOC att betala för frakten åt båda hållen. Steg 1: Ring vår TECH-avdelning på: Steg 2: Fyll i och returnera EASE-formuläret för registrering via post eller fax. Steg 3: Vi kommer att utfärda ett returnummer efter bekräftelse i programmet. Steg 4: En bildskärm kommer att skickas iväg till dig i förväg. Steg 5: Vi kommer att andordna en UPS-fraktsedel för att plocka upp den defekta enheten. Steg 6: Läs igenom följande tabell för att se dina kvalifikationer för EASE-programmet. GARANTIPERIOD OMFATTNING UTAN KOSTNAD KUNDENS AVGIFTER Inom de första tre månaderna efter inköpet: Omfattas av EASE Mellan 4 månader - 1 år Mellan 1 år - 3 år: Omfattas av den begränsande standardgarantin - Ny AOC-bildskärm - Fraktsedel skickas och returfraktens avgifter via UPS - Alla delar och allt arbete, inklusive CRT Tube och LCD-panel - Delar och arbete (exklusive CRT Tube och LCD-panel) - Ingen* - UPS returfrakt till AOC - UPS returfrakt till AOC *AOC behöver ett kreditkortsnummer om du vill få en ny AOC-bildskärm levererad till din plats, innan den defekta enheten anländer till AOC:s servicecenter. Om du inte vill ange ett kreditkortsnummer kommer AOC endast att skicka ut den nya bildskärmen när den defekta enheten har anlänt till AOC:s servicecenter. 59
