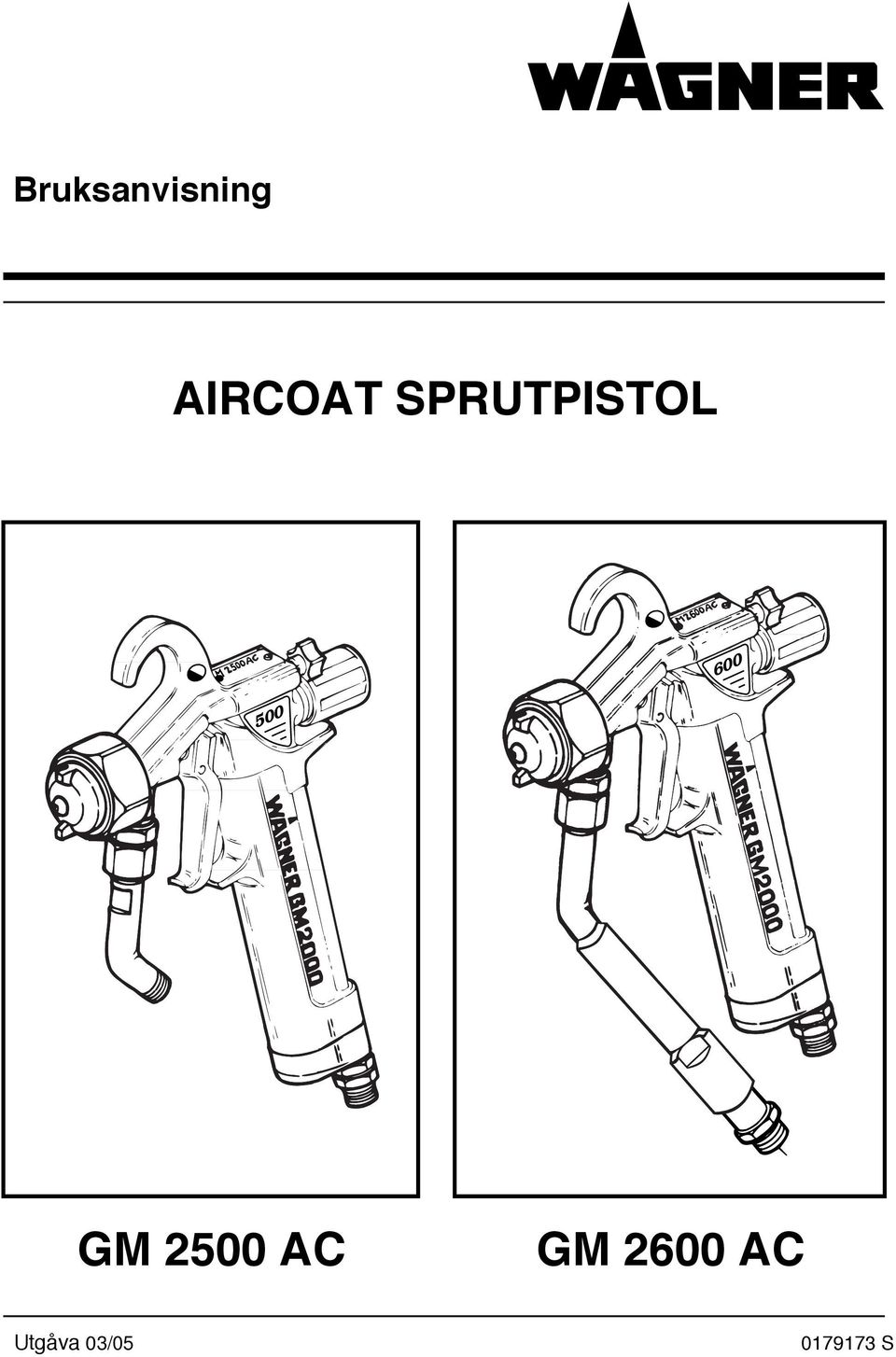

1 Bruksanvisning AIRCOAT SPRUTPISTOL GM 2500 AC GM 2600 AC Utgåva 03/ S

2

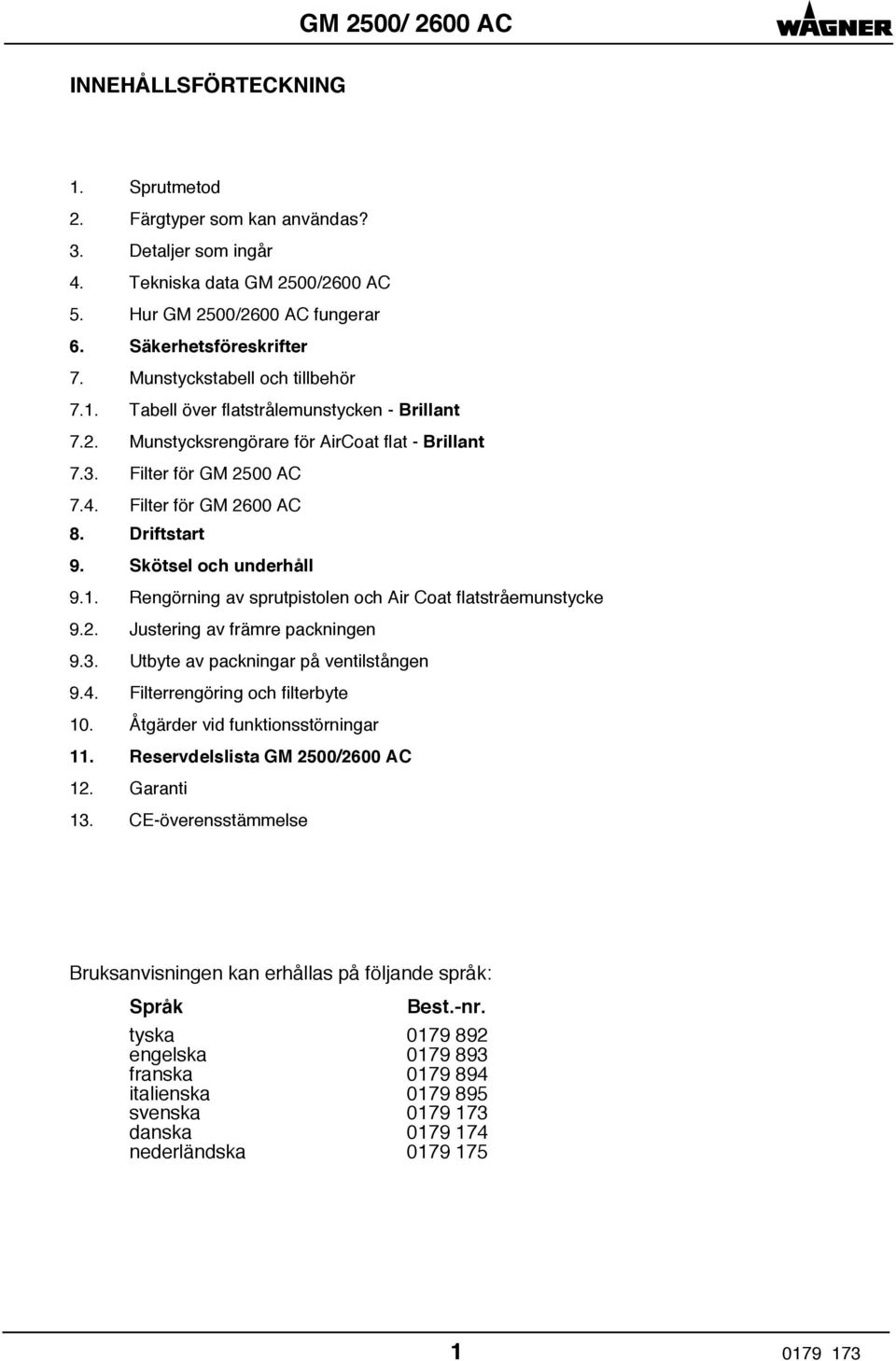

3 INNEHÅLLSFÖRTECKNING 1. Sprutmetod 2. Färgtyper som kan användas? 3. Detaljer som ingår 4. Tekniska data GM 2500/2600 AC 5. Hur GM 2500/2600 AC fungerar 6. Säkerhetsföreskrifter 7. Munstyckstabell och tillbehör 7.1. Tabell över flatstrålemunstycken - Brillant 7.2. Munstycksrengörare för AirCoat flat - Brillant 7.3. Filter för GM 2500 AC 7.4. Filter för GM 2600 AC 8. Driftstart 9. Skötsel och underhåll 9.1. Rengörning av sprutpistolen och Air Coat flatstråemunstycke 9.2. Justering av främre packningen 9.3. Utbyte av packningar på ventilstången 9.4. Filterrengöring och filterbyte 10. Åtgärder vid funktionsstörningar 11. Reservdelslista GM 2500/2600 AC 12. Garanti 13. CE-överensstämmelse Bruksanvisningen kan erhållas på följande språk: Språk Best.-nr. tyska engelska franska italienska svenska danska nederländska

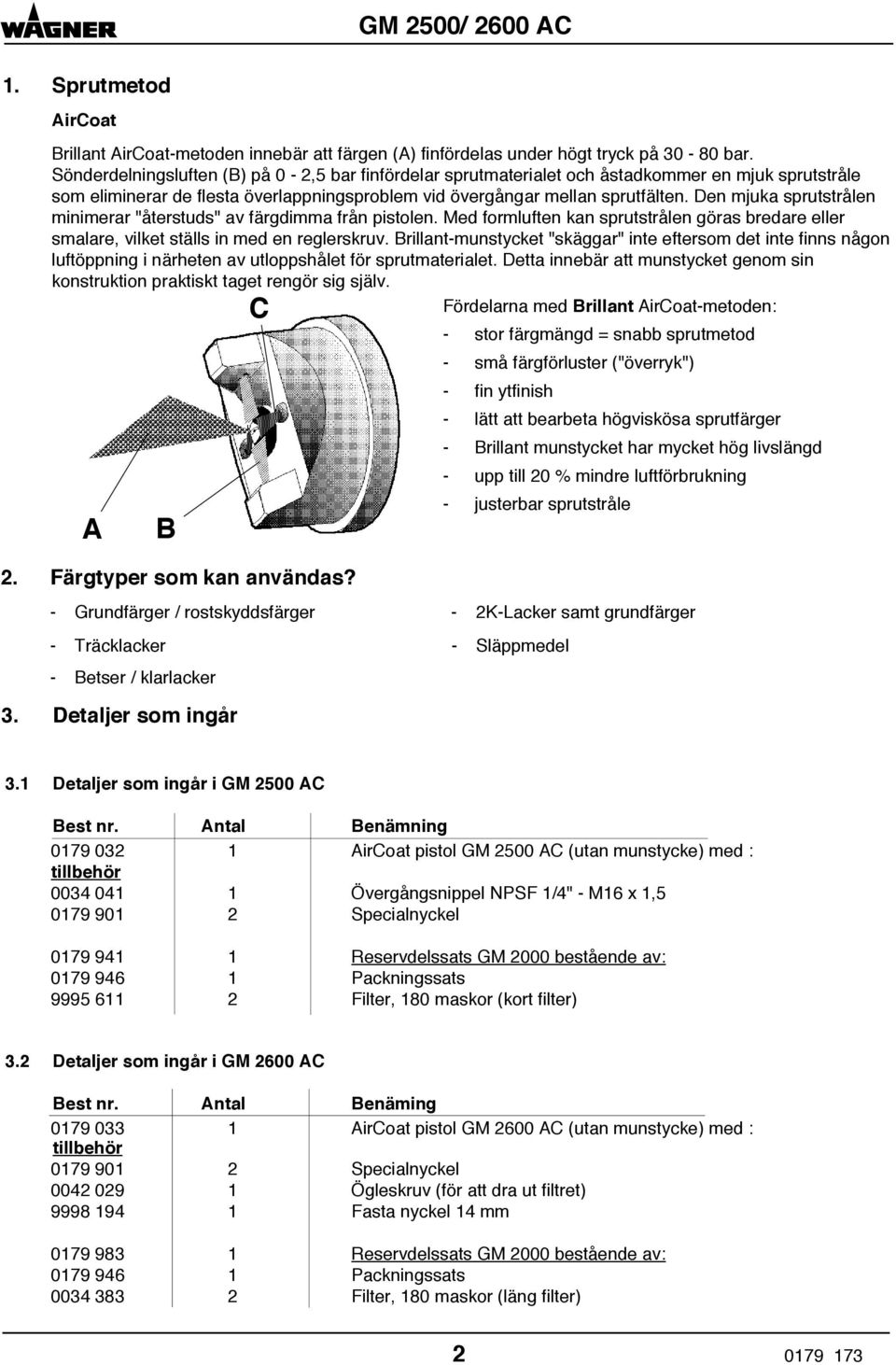

4 1. Sprutmetod AirCoat Brillant AirCoat-metoden innebär att färgen (A) finfördelas under högt tryck på bar. Sönderdelningsluften (B) på 0-2,5 bar finfördelar sprutmaterialet och åstadkommer en mjuk sprutstråle som eliminerar de flesta överlappningsproblem vid övergångar mellan sprutfälten. Den mjuka sprutstrålen minimerar "återstuds" av färgdimma från pistolen. Med formluften kan sprutstrålen göras bredare eller smalare, vilket ställs in med en reglerskruv. Brillant-munstycket "skäggar" inte eftersom det inte finns någon luftöppning i närheten av utloppshålet för sprutmaterialet. Detta innebär att munstycket genom sin konstruktion praktiskt taget rengör sig själv. C Fördelarna med Brillant AirCoat-metoden: - stor färgmängd = snabb sprutmetod - små färgförluster ("överryk") - fin ytfinish - lätt att bearbeta högviskösa sprutfärger - Brillant munstycket har mycket hög livslängd - upp till 20 % mindre luftförbrukning - justerbar sprutstråle A B 2. Färgtyper som kan användas? GM 2500/ 2600 AC - Grundfärger / rostskyddsfärger - 2K-Lacker samt grundfärger - Träcklacker - Släppmedel - Betser / klarlacker 3. Detaljer som ingår 3.1 Detaljer som ingår i GM 2500 AC Best nr. Antal Benämning AirCoat pistol GM 2500 AC (utan munstycke) med : tillbehör Övergångsnippel NPSF 1/4" - M16 x 1, Specialnyckel Reservdelssats GM 2000 bestående av: Packningssats Filter, 180 maskor (kort filter) 3.2 Detaljer som ingår i GM 2600 AC Best nr. Antal Benäming AirCoat pistol GM 2600 AC (utan munstycke) med : tillbehör Specialnyckel Ögleskruv (för att dra ut filtret) Fasta nyckel 14 mm Reservdelssats GM 2000 bestående av: Packningssats Filter, 180 maskor (läng filter)

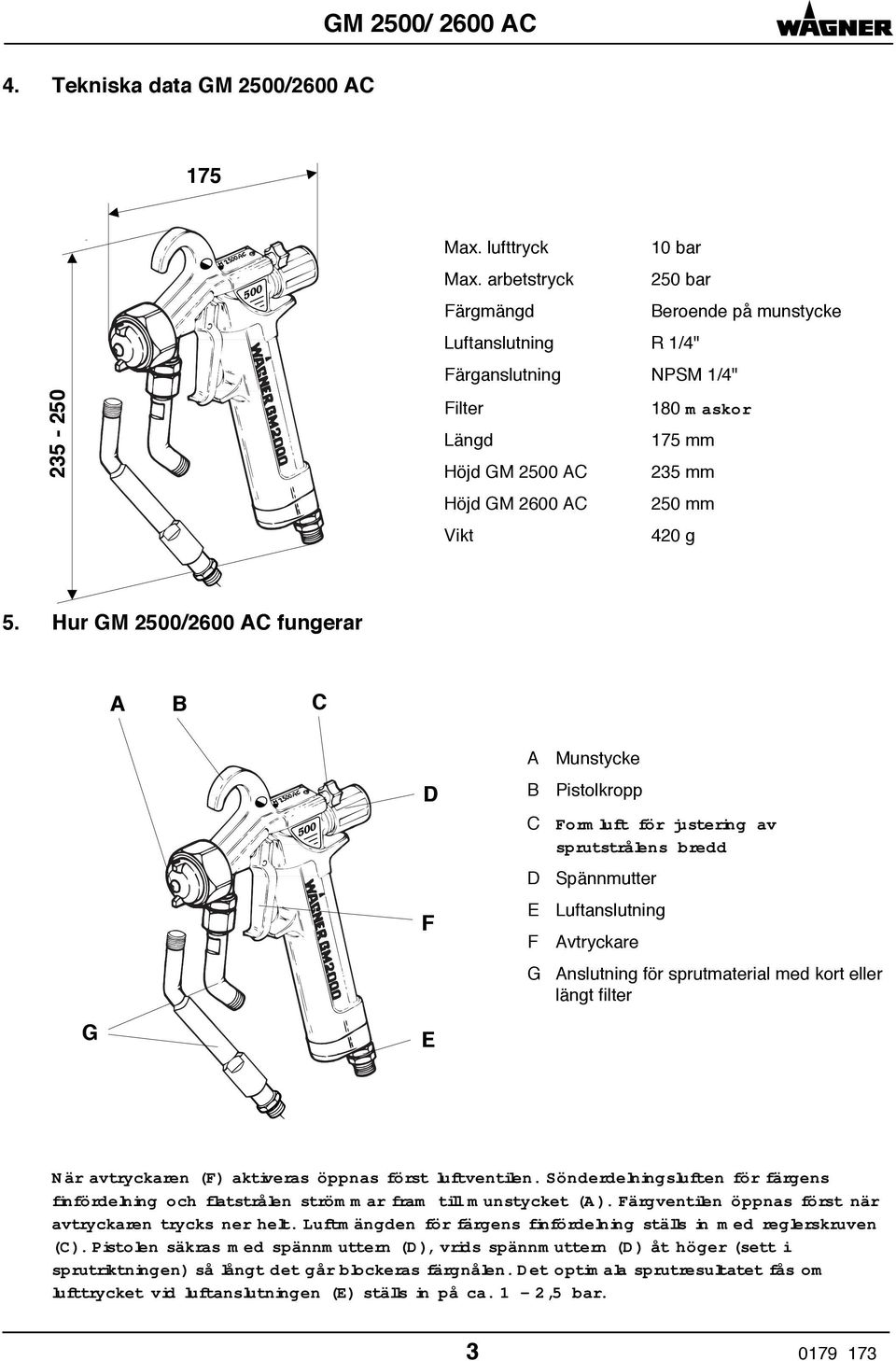

5 4. Tekniska data GM 2500/2600 AC Max. lufttryck 10 bar Max. arbetstryck 250 bar Färgmängd Beroende på munstycke Luftanslutning R 1/4" Färganslutning NPSM 1/4" Filter 180 maskor Längd 175 mm Höjd GM 2500 AC 235 mm Höjd GM 2600 AC 250 mm Vikt 420 g 5. Hur GM 2500/2600 AC fungerar A B C G 500 D F E A B C D E F G Munstycke Pistolkropp Formluft för justering av sprutstrålens bredd Spännmutter Luftanslutning Avtryckare Anslutning för sprutmaterial med kort eller längt filter När avtryckaren (F) aktiveras öppnas först luftventilen. Sönderdelningsluften för färgens finfördelning och flatstrålen strömmar fram till munstycket (A). Färgventilen öppnas först när avtryckaren trycks ner helt. Luftmängden för färgens finfördelning ställs in med reglerskruven (C). Pistolen säkras med spännmuttern (D), vrids spännmuttern (D) åt höger (sett i sprutriktningen) så långt det går blockeras färgnålen. Det optimala sprutresultatet fås om lufttrycket vid luftanslutningen (E) ställs in på ca. 1-2,5 bar

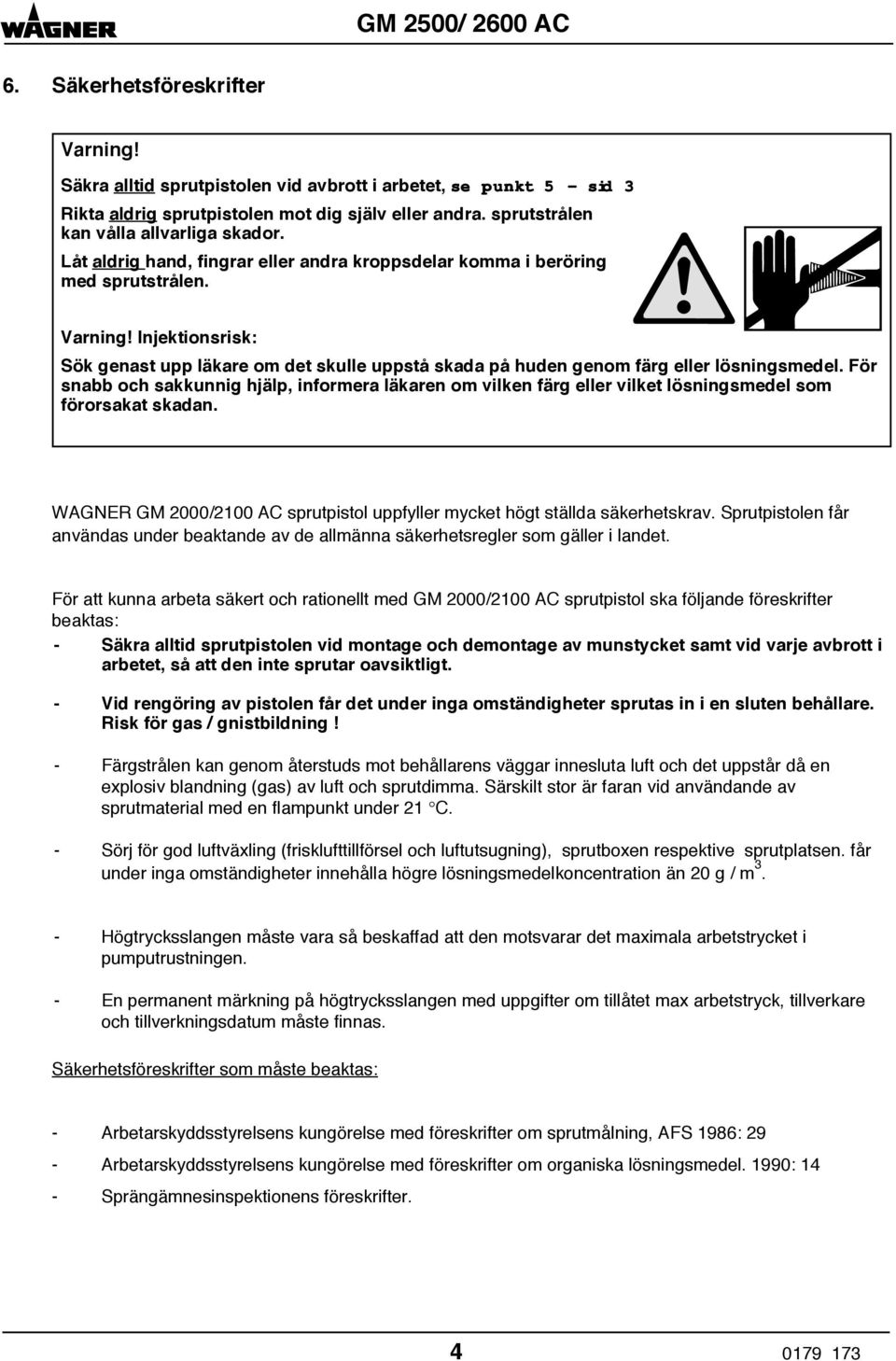

6 6. Säkerhetsföreskrifter Varning! Säkra alltid sprutpistolen vid avbrott i arbetet, se punkt 5 sid 3 Rikta aldrig sprutpistolen mot dig själv eller andra. sprutstrålen kan vålla allvarliga skador. Låt aldrig hand, fingrar eller andra kroppsdelar komma i beröring med sprutstrålen. Varning! Injektionsrisk: Sök genast upp läkare om det skulle uppstå skada på huden genom färg eller lösningsmedel. För snabb och sakkunnig hjälp, informera läkaren om vilken färg eller vilket lösningsmedel som förorsakat skadan. WAGNER GM 2000/2100 AC sprutpistol uppfyller mycket högt ställda säkerhetskrav. Sprutpistolen får användas under beaktande av de allmänna säkerhetsregler som gäller i landet. För att kunna arbeta säkert och rationellt med GM 2000/2100 AC sprutpistol ska följande föreskrifter beaktas: - Säkra alltid sprutpistolen vid montage och demontage av munstycket samt vid varje avbrott i arbetet, så att den inte sprutar oavsiktligt. - Vid rengöring av pistolen får det under inga omständigheter sprutas in i en sluten behållare. Risk för gas / gnistbildning! - Färgstrålen kan genom återstuds mot behållarens väggar innesluta luft och det uppstår då en explosiv blandning (gas) av luft och sprutdimma. Särskilt stor är faran vid användande av sprutmaterial med en flampunkt under 21 C. - Sörj för god luftväxling (frisklufttillförsel och luftutsugning), sprutboxen respektive sprutplatsen. får under inga omständigheter innehålla högre lösningsmedelkoncentration än 20 g / m 3. - Högtrycksslangen måste vara så beskaffad att den motsvarar det maximala arbetstrycket i pumputrustningen. - En permanent märkning på högtrycksslangen med uppgifter om tillåtet max arbetstryck, tillverkare och tillverkningsdatum måste finnas. Säkerhetsföreskrifter som måste beaktas: - Arbetarskyddsstyrelsens kungörelse med föreskrifter om sprutmålning, AFS 1986: 29 - Arbetarskyddsstyrelsens kungörelse med föreskrifter om organiska lösningsmedel. 1990: 14 - Sprängämnesinspektionens föreskrifter

7 BETRIEBSANLEITUNG OPERATING MANUAL

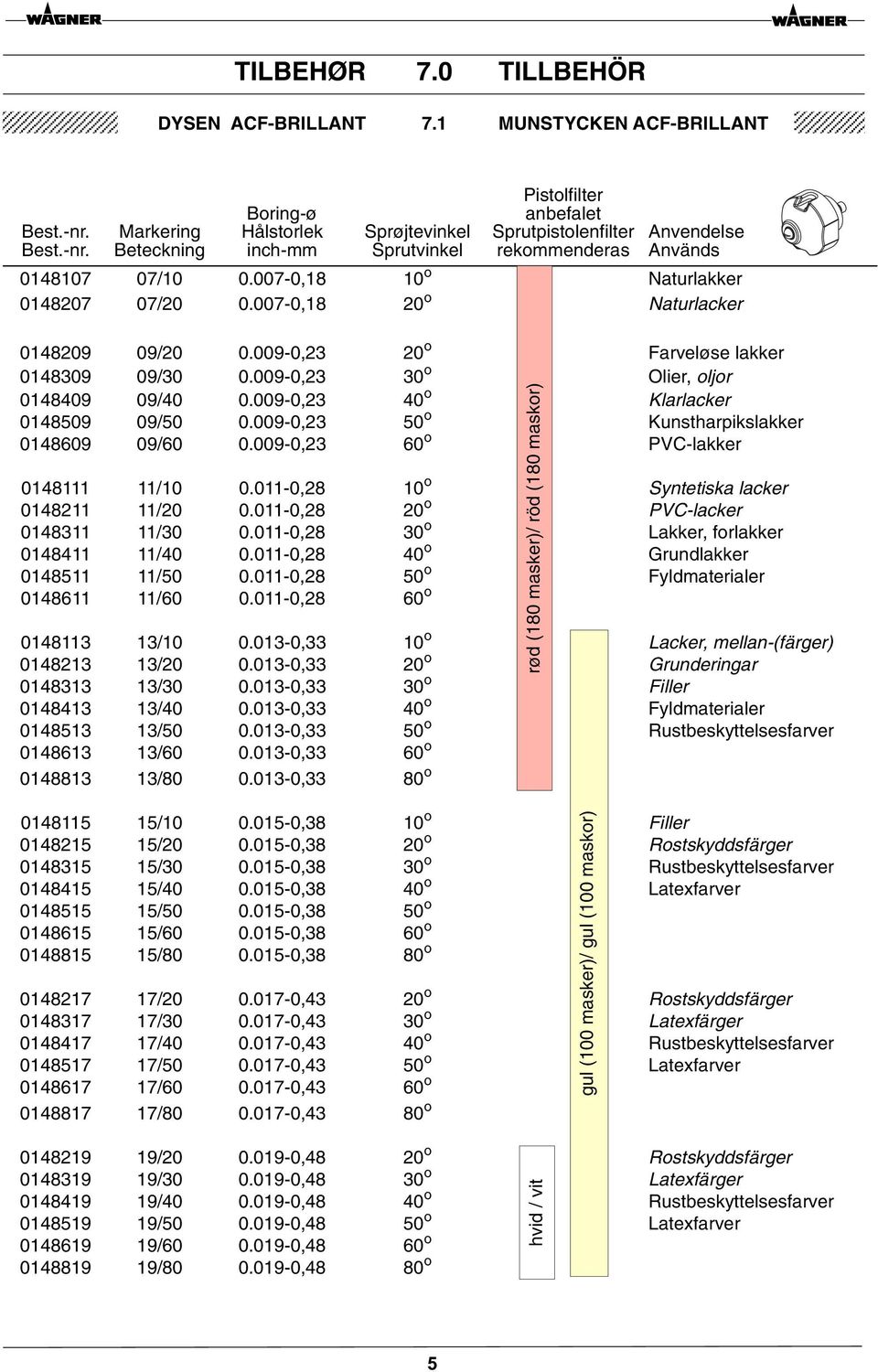

8 TILBEHØR DYSEN ACF-BRILLANT 7.0 TILLBEHÖR 7.1 MUNSTYCKEN ACF-BRILLANT Best.-nr. Best.-nr Markering Beteckning 07/10 07/20 Boring-ø Hålstorlek inch-mm , ,18 Sprøjtevinkel Sprutvinkel Pistolfilter anbefalet Sprutpistolenfilter rekommenderas Anvendelse Används 10 o 20 o Naturlakker Naturlacker / ,23 09/30 09/ , ,23 09/ ,23 09/ ,23 11/ ,28 11/ ,28 11/ ,28 11/ ,28 11/ ,28 11/ ,28 13/10 13/ , ,33 13/ ,33 13/ ,33 13/ ,33 13/ ,33 13/ ,33 15/10 15/ , ,38 15/ ,38 15/ ,38 15/ ,38 15/ ,38 15/ ,38 17/20 17/30 17/40 17/50 17/60 17/ , , , , , ,43 20 o 30 o 50 o 10 o 20 o 30 o 50 o rød (180 masker)/ röd (180 maskor) Farveløse lakker Olier, oljor Klarlacker Kunstharpikslakker PVC-lakker Syntetiska lacker PVC-lacker Lakker, forlakker Grundlakker Fyldmaterialer 10 o Lacker, mellan-(färger) 20 o Grunderingar 30 o Filler Fyldmaterialer 50 o Rustbeskyttelsesfarver 80 o 10 o Filler 20 o Rostskyddsfärger 30 o Rustbeskyttelsesfarver Latexfarver 50 o 80 o gul (100 masker)/ gul (100 maskor) 20 o Rostskyddsfärger 30 o Latexfärger Rustbeskyttelsesfarver 50 o Latexfarver 80 o / ,48 19/30 19/ , ,48 19/ ,48 19/ ,48 19/ ,48 20 o 30 o 50 o 80 o hvid / vit Rostskyddsfärger Latexfärger Rustbeskyttelsesfarver Latexfarver 5

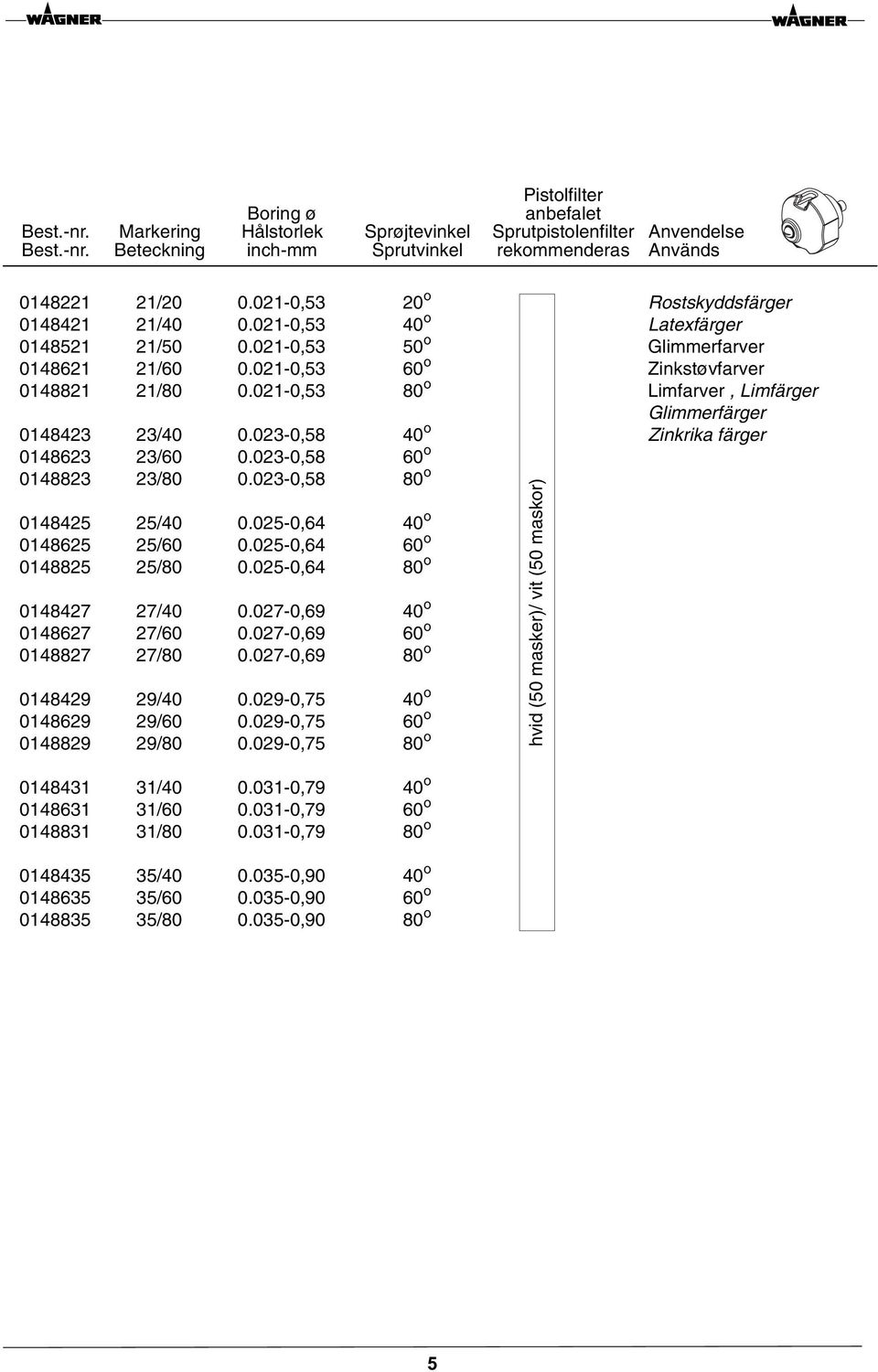

9 Best.-nr. Best.-nr. Markering Beteckning Boring ø Hålstorlek inch-mm Sprøjtevinkel Sprutvinkel Pistolfilter anbefalet Sprutpistolenfilter rekommenderas Anvendelse Används /20 21/ , ,53 21/50 21/ , ,53 21/ ,53 23/ ,58 23/ ,58 23/ ,58 25/ ,64 25/ ,64 25/ ,64 27/ ,69 27/ ,69 27/ ,69 29/ ,75 29/ ,75 29/ ,75 20 o 50 o 80 o 80 o 80 o 80 o 80 o hvid (50 masker)/ vit (50 maskor) Rostskyddsfärger Latexfärger Glimmerfarver Zinkstøvfarver Limfarver, Limfärger Glimmerfärger Zinkrika färger / ,79 31/ ,79 31/ ,79 80 o / , / , / ,90 80 o 5

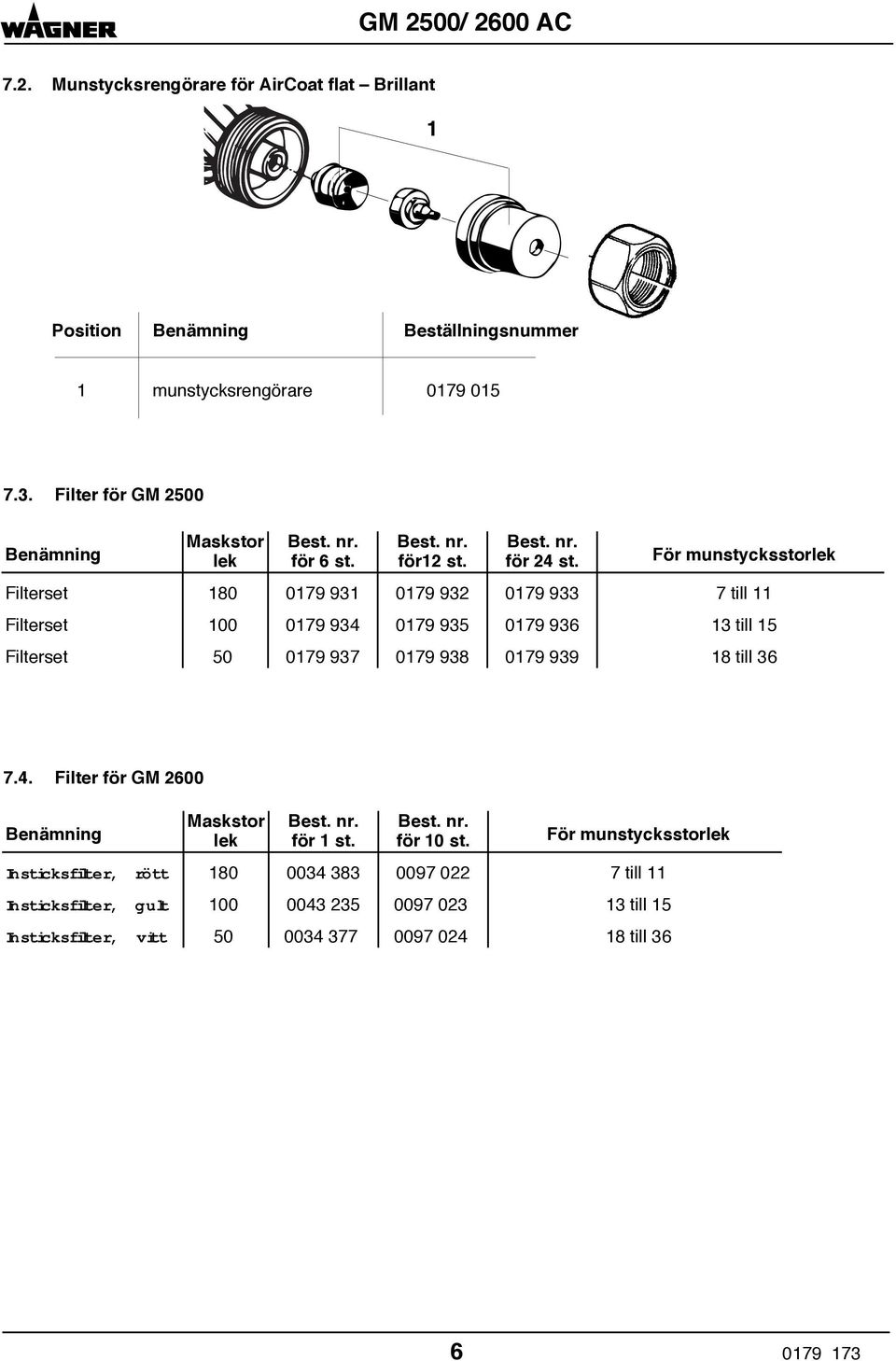

10 7.2. Munstycksrengörare för AirCoat flat Brillant 1 Position Benämning Beställningsnummer 1 munstycksrengörare Filter för GM 2500 Benämning Maskstor lek Best. nr. för 6 st. Best. nr. för12 st. Best. nr. för 24 st. För munstycksstorlek Filterset till 11 Filterset till 15 Filterset till Filter för GM 2600 Benämning Maskstor lek Best. nr. för 1 st. Best. nr. för 10 st. För munstycksstorlek Insticksfilter, rött till 11 Insticksfilter, gult till 15 Insticksfilter, vitt till

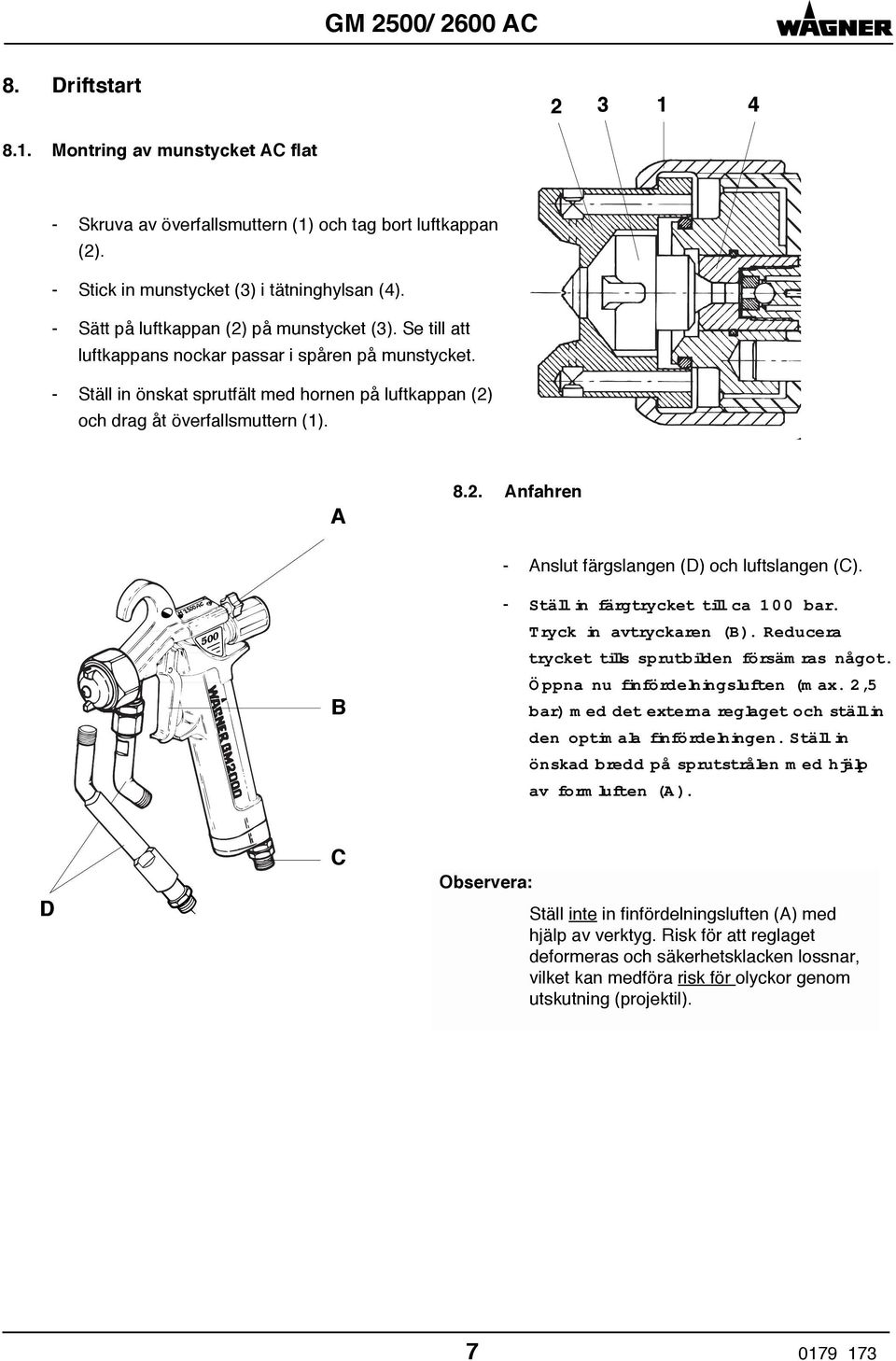

11 8. Driftstart Montring av munstycket AC flat - Skruva av överfallsmuttern (1) och tag bort luftkappan (2). - Stick in munstycket (3) i tätninghylsan (4). - Sätt på luftkappan (2) på munstycket (3). Se till att luftkappans nockar passar i spåren på munstycket. - Ställ in önskat sprutfält med hornen på luftkappan (2) och drag åt överfallsmuttern (1). A 8.2. Anfahren 500 B - Anslut färgslangen (D) och luftslangen (C). - Ställ in färgtrycket till ca 100 bar. Tryck in avtryckaren (B). Reducera trycket tills sprutbilden försämras något. Öppna nu finfördelningsluften (max. 2,5 bar) med det externa reglaget och ställ in den optimala finfördelningen. Ställ in önskad bredd på sprutstrålen med hjälp av formluften (A). D C Observera: Ställ inte in finfördelningsluften (A) med hjälp av verktyg. Risk för att reglaget deformeras och säkerhetsklacken lossnar, vilket kan medföra risk för olyckor genom utskutning (projektil)

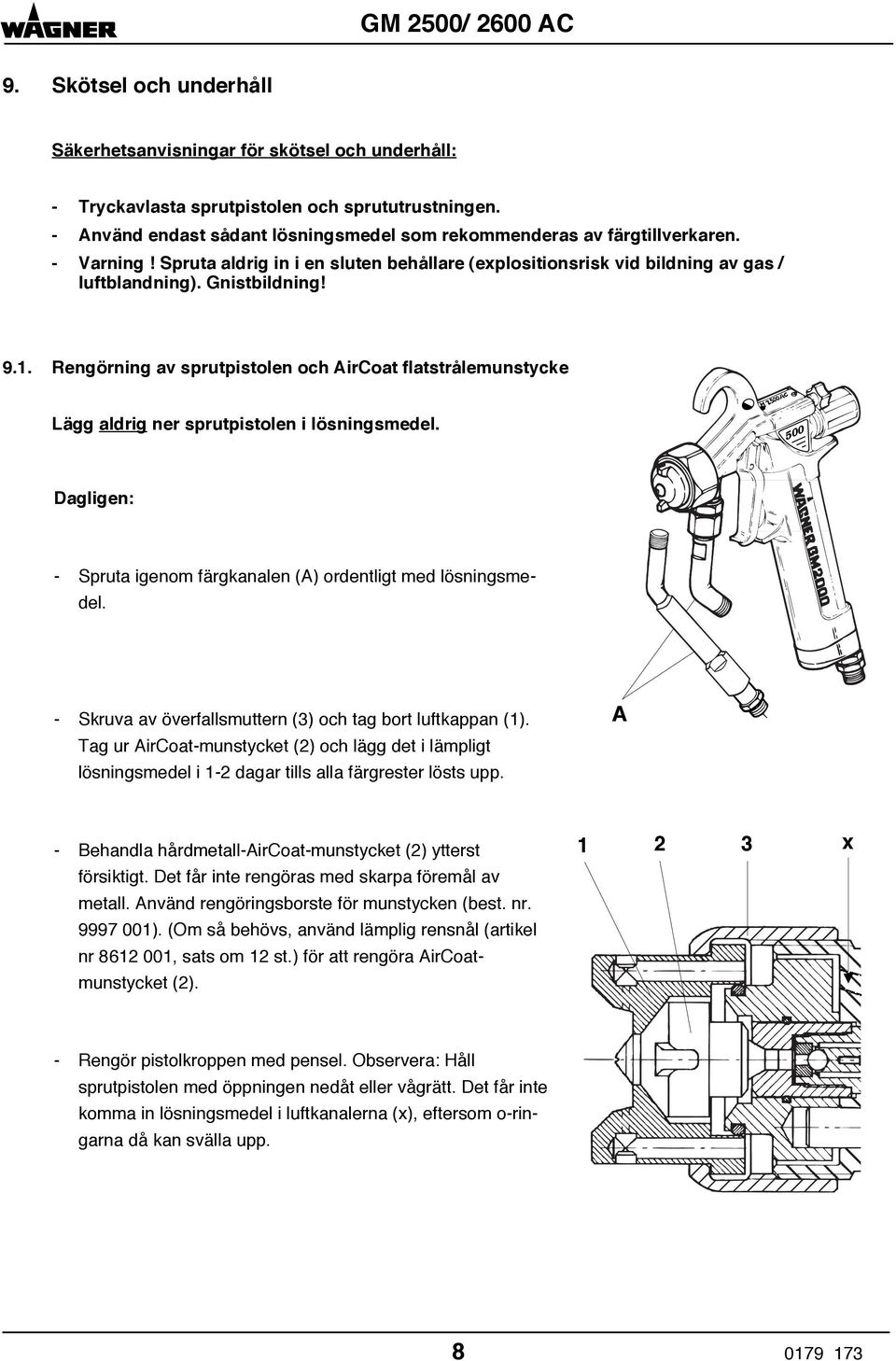

12 9. Skötsel och underhåll Säkerhetsanvisningar för skötsel och underhåll: - Tryckavlasta sprutpistolen och sprututrustningen. - Använd endast sådant lösningsmedel som rekommenderas av färgtillverkaren. - Varning! Spruta aldrig in i en sluten behållare (explositionsrisk vid bildning av gas / luftblandning). Gnistbildning! 9.1. Rengörning av sprutpistolen och AirCoat flatstrålemunstycke Lägg aldrig ner sprutpistolen i lösningsmedel. 500 Dagligen: - Spruta igenom färgkanalen (A) ordentligt med lösningsmedel. - Skruva av överfallsmuttern (3) och tag bort luftkappan (1). Tag ur AirCoat-munstycket (2) och lägg det i lämpligt lösningsmedel i 1-2 dagar tills alla färgrester lösts upp. A - Behandla hårdmetall-aircoat-munstycket (2) ytterst försiktigt. Det får inte rengöras med skarpa föremål av metall. Använd rengöringsborste för munstycken (best. nr ). (Om så behövs, använd lämplig rensnål (artikel nr , sats om 12 st.) för att rengöra AirCoatmunstycket (2) x - Rengör pistolkroppen med pensel. Observera: Håll sprutpistolen med öppningen nedåt eller vågrätt. Det får inte komma in lösningsmedel i luftkanalerna (x), eftersom o-ringarna då kan svälla upp

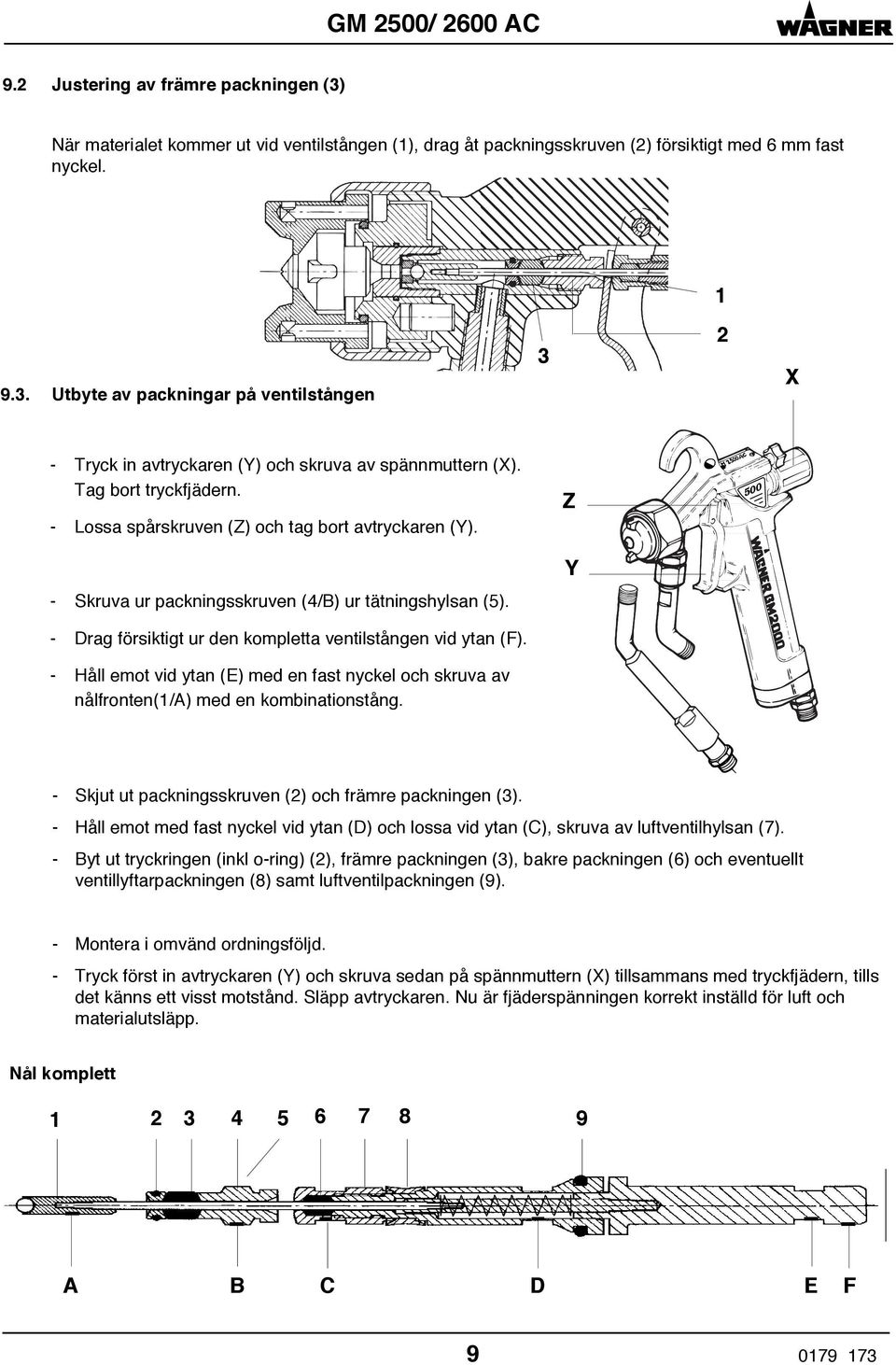

13 9.2 Justering av främre packningen (3) När materialet kommer ut vid ventilstången (1), drag åt packningsskruven (2) försiktigt med 6 mm fast nyckel Utbyte av packningar på ventilstången 3 2 X - Tryck in avtryckaren (Y) och skruva av spännmuttern (X). Tag bort tryckfjädern. - Lossa spårskruven (Z) och tag bort avtryckaren (Y). - Skruva ur packningsskruven (4/B) ur tätningshylsan (5). - Drag försiktigt ur den kompletta ventilstången vid ytan (F). - Håll emot vid ytan (E) med en fast nyckel och skruva av nålfronten(1/a) med en kombinationstång. Z Y Skjut ut packningsskruven (2) och främre packningen (3). - Håll emot med fast nyckel vid ytan (D) och lossa vid ytan (C), skruva av luftventilhylsan (7). - Byt ut tryckringen (inkl o-ring) (2), främre packningen (3), bakre packningen (6) och eventuellt ventillyftarpackningen (8) samt luftventilpackningen (9). - Montera i omvänd ordningsföljd. - Tryck först in avtryckaren (Y) och skruva sedan på spännmuttern (X) tillsammans med tryckfjädern, tills det känns ett visst motstånd. Släpp avtryckaren. Nu är fjäderspänningen korrekt inställd för luft och materialutsläpp. Nål komplett A B C D E F

14 9.4. Filterrengöring och filterbyte (med monterad högtrycksslang) - Håll emot med en 11 mm fast nyckel vid nyckelfästet (2) på färganslutningensröret (3). - Vrid överfallsmuttern (1) åt höger (medsols) med 17 mm fast nyckel och skruva av färganslutningsröret. - Kontramuttern (X) får inte lossas eftersom sätesanslutningen då blir otät. x Filterbyte på GM 2000 AC (med monterad högtrycksslang) - Lossa filterskruven (5) och drag ut cylinderfiltret (4). - Rengör cylinderfiltret (4) med lösningsmedel eller byt ut den. 4 5 Montera i omvänd ordningsföljd. 3 Filterbyte på GM 2100 AC (med demonterad högtrycksslang (7)) - Skruva av materialanslutningen (3) med hjälp av en 17 mm och en 14 mm fasta nyckel. - Drag ut insticksfiltret (4)(med hjälp av ögleskruven). - Rengör insticksfiltret med lösningsmedel eller byt ut det. - Skjut in det rengjorda insticksfiltret (4) eller en nytt filter med konen uppåt. - Sätt in fjädern (6) i materialanslutningen (3). - Skruva fast materialanslutningen (3) med 17mm fast nyckel. - Montera högtrycksslangen (7). Observera: Se till att du sätter in rätt filterstorlek, dvs det måste lämpa sig för det munstycke som används och färgen som ska sprutas

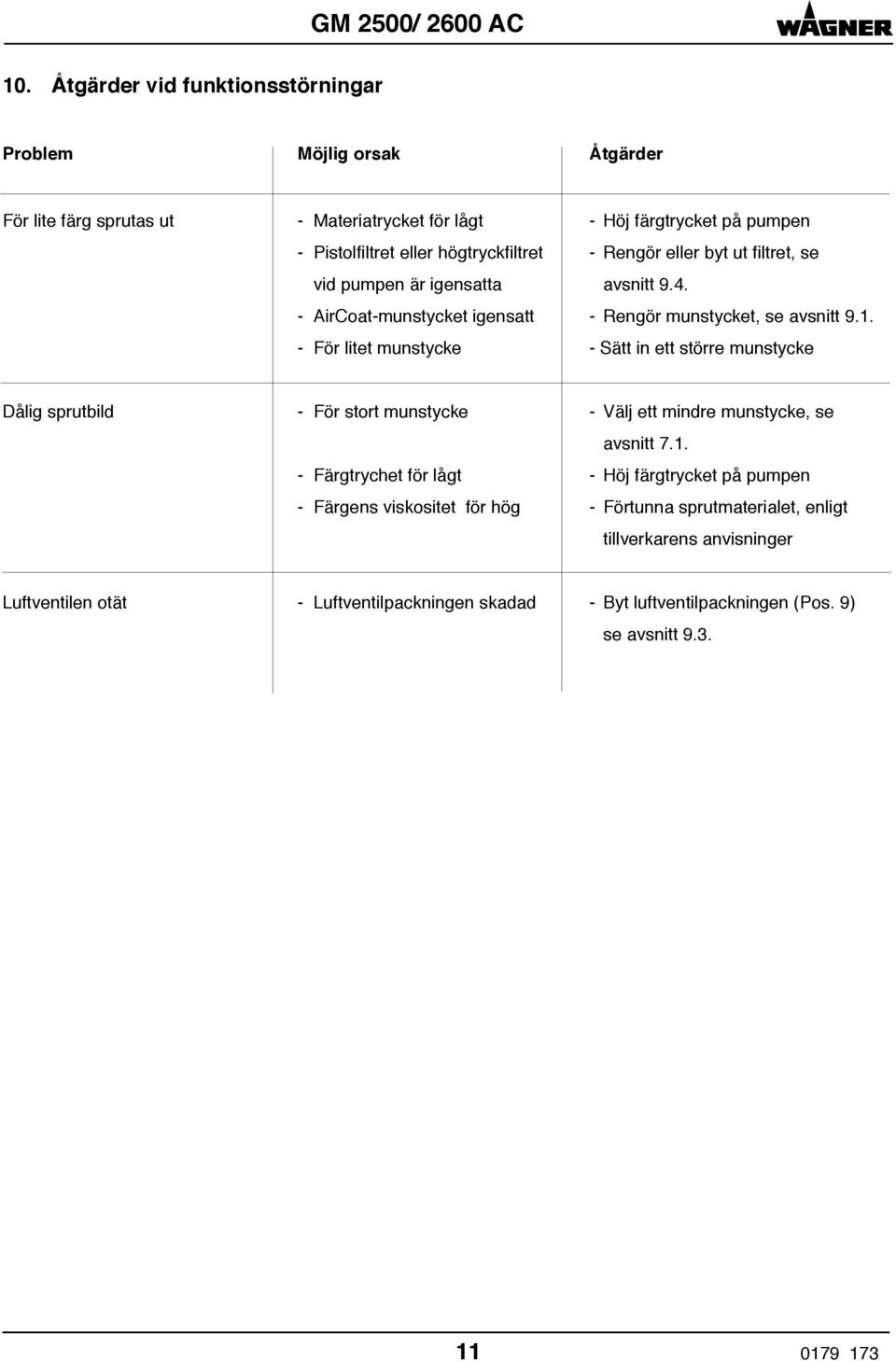

15 10. Åtgärder vid funktionsstörningar Problem Möjlig orsak Åtgärder För lite färg sprutas ut - Materiatrycket för lågt - Höj färgtrycket på pumpen - Pistolfiltret eller högtryckfiltret - Rengör eller byt ut filtret, se vid pumpen är igensatta avsnitt AirCoat-munstycket igensatt - Rengör munstycket, se avsnitt För litet munstycke - Sätt in ett större munstycke Dålig sprutbild - För stort munstycke - Välj ett mindre munstycke, se avsnitt Färgtrychet för lågt - Höj färgtrycket på pumpen - Färgens viskositet för hög - Förtunna sprutmaterialet, enligt tillverkarens anvisninger Luftventilen otät - Luftventilpackningen skadad - Byt luftventilpackningen (Pos. 9) se avsnitt

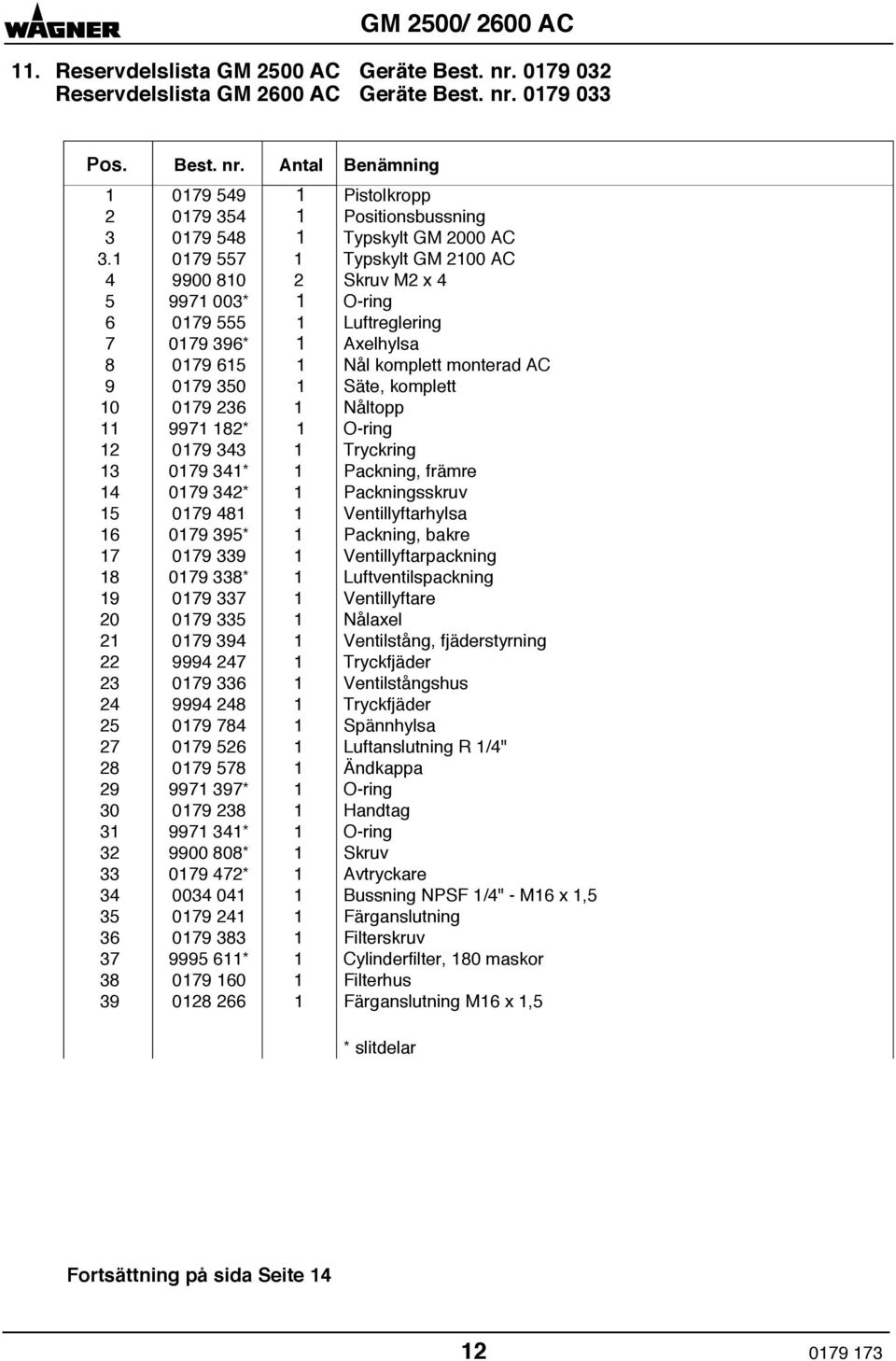

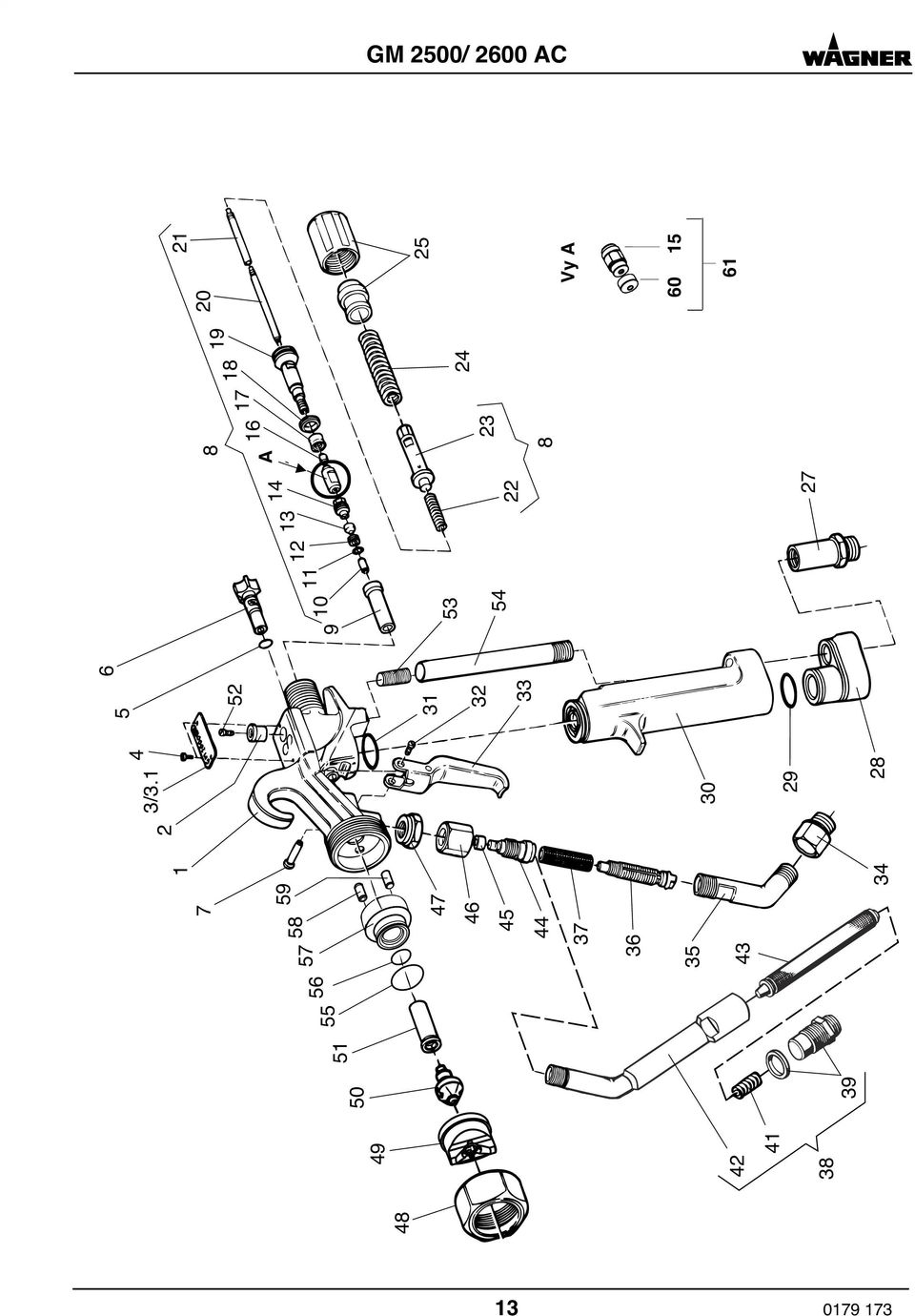

16 11. Reservdelslista GM 2500 AC Geräte Best. nr Reservdelslista GM 2600 AC Geräte Best. nr Pos. Best. nr. Antal Benämning Pistolkropp Positionsbussning Typskylt GM 2000 AC Typskylt GM 2100 AC Skruv M2 x * 1 O-ring Luftreglering * 1 Axelhylsa Nål komplett monterad AC Säte, komplett Nåltopp * 1 O-ring Tryckring * 1 Packning, främre * 1 Packningsskruv Ventillyftarhylsa * 1 Packning, bakre Ventillyftarpackning * 1 Luftventilspackning Ventillyftare Nålaxel Ventilstång, fjäderstyrning Tryckfjäder Ventilstångshus Tryckfjäder Spännhylsa Luftanslutning R 1/4" Ändkappa * 1 O-ring Handtag * 1 O-ring * 1 Skruv * 1 Avtryckare Bussning NPSF 1/4" - M16 x 1, Färganslutning Filterskruv * 1 Cylinderfilter, 180 maskor Filterhus Färganslutning M16 x 1,5 * slitdelar Fortsättning på sida Seite

17 / A Vy A

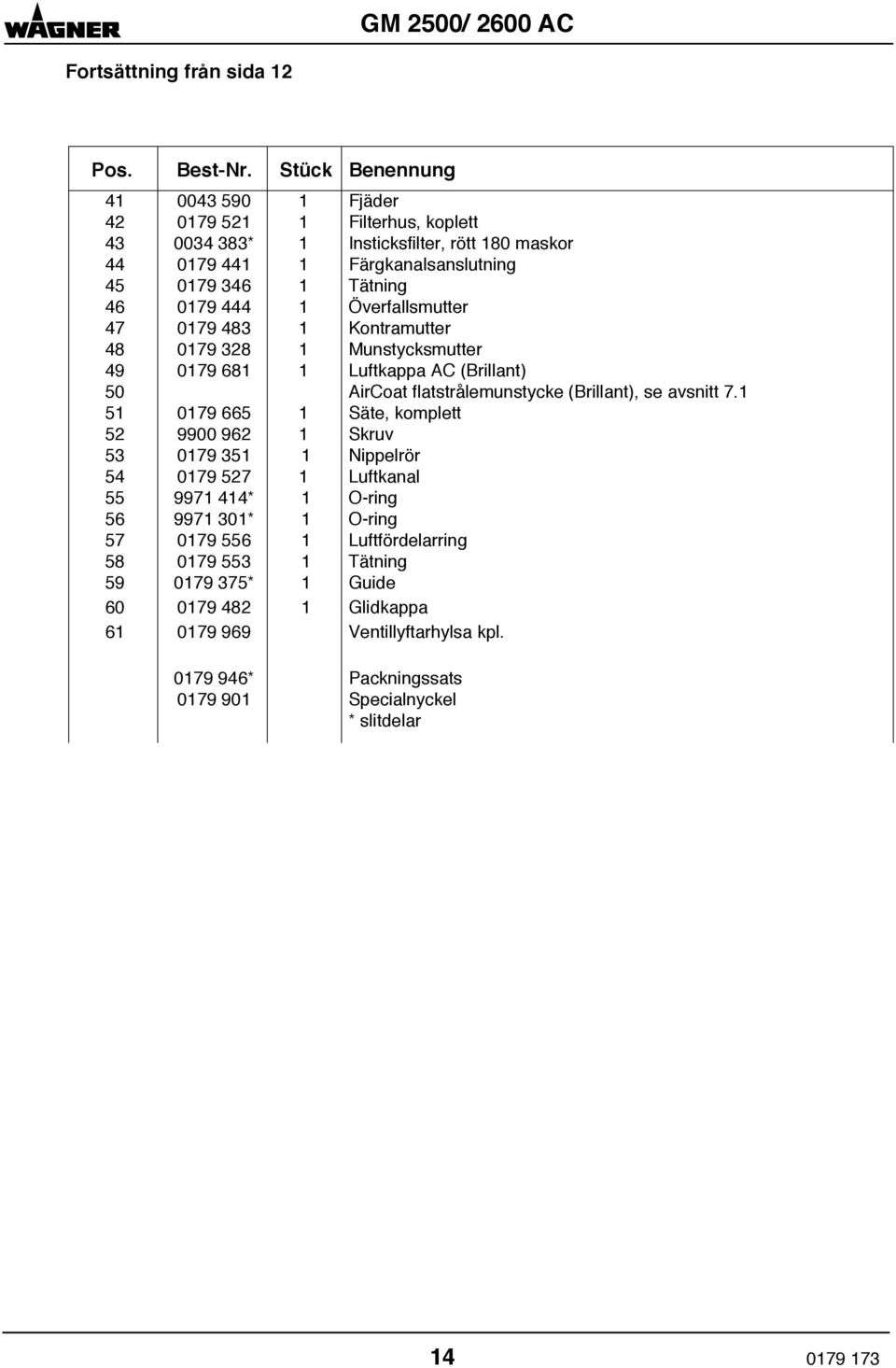

18 Fortsättning från sida 12 Pos. Best-Nr. Stück Benennung Fjäder Filterhus, koplett * 1 Insticksfilter, rött 180 maskor Färgkanalsanslutning Tätning Överfallsmutter Kontramutter Munstycksmutter Luftkappa AC (Brillant) 50 AirCoat flatstrålemunstycke (Brillant), se avsnitt Säte, komplett Skruv Nippelrör Luftkanal * 1 O-ring * 1 O-ring Luftfördelarring Tätning * 1 Guide Glidkappa Ventillyftarhylsa kpl * Packningssats Specialnyckel * slitdelar

19 Garanti Produktansvar och garanti Viktiga hänvisningar beträffande produktgaranti På grund av en EU-föreskrift som gäller sedan ansvarar tillverkaren endast för sin produkt om alla delar härstammar från tillverkaren eller har godkänts av densamme, respektive om utrustningen har monterats, använts och underhållits på föreskrivet sätt. Vid användning av tillbehör och reservdelar från tredje part kan tillverkarens ansvar förfalla helt eller delvis. Med WAGNER originaltillbehör och -reservdelar garanteras att alla säkerhetsföreskrifter uppfylls. Garantiföreskrifter För denna utrustning lämnar vi fabriksgaranti i följande omfattning: Alla delar, som inom 24 månader vid enskiftsdrift, 12 månader vid tvåskiftsdrift eller 6 månader vid treskiftsdrift sedan de överlämnats till köparen och på grund av omständigheter som ligger före detta överlämnande - speciellt på grund av felaktig konstruktion, dåligt material eller bristfälligt utförande - visat sig vara obrukbara eller i väsentlig mån begränsad i sin användbarhet, repareras eller nylevereras kostnadsfritt enligt vårt val. Garantin ges på ett sådant sätt, att hela utrustningen eller delar därav byts eller repareras enligt vår bedömning. Kostnaderna för detta, särskilt transport-, arbets- och materialkostnader står vi för, detta i händelse av att utrustningen behöver transporteras till en annan ort än beställarens. Vi ger inga garantier för skador där följande orsaker bidragit till eller orsakat skadan: Olämplig eller icke ändamålsenlig användning, felmontering eller felaktigt idrifttagande hos kunden eller tredje part, normalt slitage, felaktig hantering eller felaktigt underhåll, olämpliga sprutmaterial och reservdelar samt kemisk, elektrokemisk eller elektrisk påverkan om det inte kan påvisas att vi varit skyldiga till dessa skador. Slipande sprutmaterial som exempelvis mönja, dispersionsfärger, glasyrer, flytande smärgelämnen, zinkstoftfärger och dylikt minska livslängden på ventiler, packningar, pistoler, munstycken, cylindrar, kolvar o s v. Slitage som har sådana orsaker täcks inte av garantin. Komponenter som inte är tillverkade av Wagner har garanti från den ursprungliga tillverkaren. Byte av en del förlänger inte garantitiden på utrustningen. Utrustningen måste kontrolleras omedelbart efter mottagandet. Uppenbara brister måste meddelas skriftligen till oss eller speditören inom 14 dagar från mottagandet, annars upphör garantin att gälla. Vi förbehåller oss rätten att uppfylla garantin via av oss auktoriserat företag. Garantin gäller endast mot föreläggande av faktura eller följesedel. Om undersökning visar att inget garantifall föreligger, sker reparationen på köparens bekostnad. Vi vill klargöra att dessa garantiföreskrifter inte utgör någon inskränkning i anspråk beroende av lagstiftning eller våra allmänna affärsvillkor. J. Wagner AG

20

21 13. CE-överensstämmelse GM 2500/ 2600 AC 13.1 Definitioner CE = Communauté Européenne: CE-märkta produkter har tillverkats och provats enligt EU:s direktiv. Det betyder att de uppfyller EU:s säkerhets- och hälsokrav samt EU:s bestämmelser och standarder vad gäller val av material, tillverkning och funktion. De bestämmelser och standarder som ligger till grund för en viss produkt framgår av försäkran om CE-överensstämmelse. En sådan försäkran medföljer produkten eller kan erhållas direkt från tillverkaren. CEmärkningen är obligatorisk sedan 1 januari Det betyder att endast CE-märkta produkter får lov att marknadsföras efter detta datum. EM-kontroll: Den elektromagnetiska kompatibilitetskontrollen utgör en del av CE-överensstämmelsen. EM-provade produkter är utformade så att de inte påverkar andra apparater inom fastställda gränsvärden (brus i radioapparater etc). Med EM-standarden görs åtskillnad mellan användning i bostads-, affärs- och industriområden. Om miljön eller säkerheten kräver det, kan man även låta EM-testa produkter med avseende på deras störningsstabilitet. Detta betyder då att de är skyddade mot yttre störningsfaktorer EU-försäkran om överensstämmelse En EU-försäkran med beställningsnumret medföljer föreliggande produkt. Efterbeställning av EU-försäkran kan göras hos närmaste WAGNER-representant om produktnamn och serienummer anges

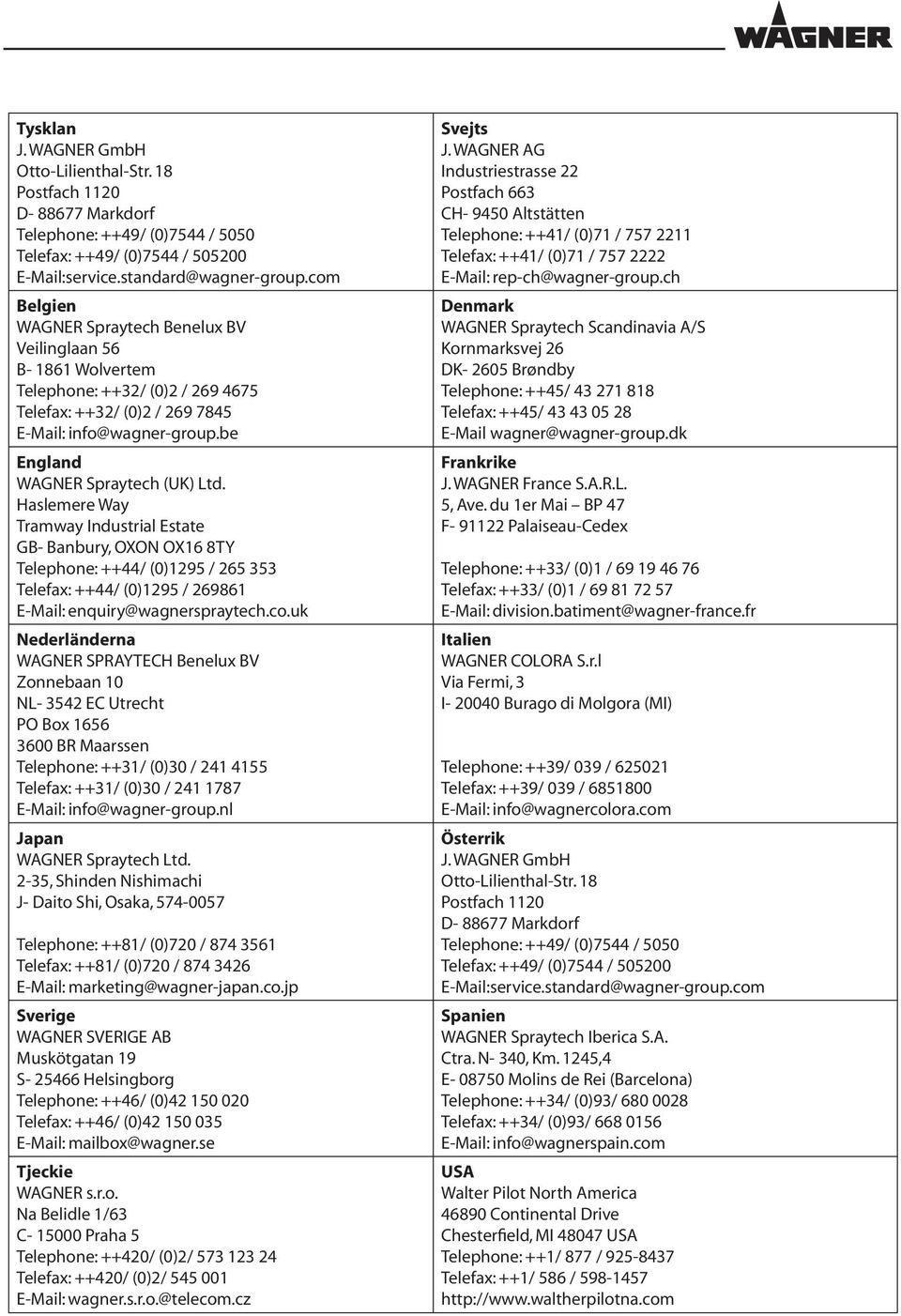

22 Schweden / Sweden WAGNER Sverige AB Telephone ++46/ (0) Telefax ++46/ (0) Muskötgatan 19 S Helsingborg mailbox@wagner.se Deutschland / Germany J. WAGNER GmbH Telephone ++49/ (0)7544 / 5050 Otto-Lilienthal-Str. 18 Telefax ++49/ (0)7544 / Postfach 1120 D Markdorf service.standard@wagner-group.com Schweiz / Switzerland J. WAGNER AG Telephone ++41/ (0)71 / Industriestrasse 22 Telefax ++41/ (0)71 / Postfach 663 CH Altstätten rep-ch@wagner-group.ch
